Содержание

Приспособления для дрели своими руками

Главная » Дрель » Приспособления для дрели своими руками


Различные приспособления для дрели расширяют диапазон применения инструмента

Шуруповерт или дрель имеются в каждом доме. Но как часто вы ими пользуетесь по прямому назначению? А ведь это, прежде всего, мощный мотор в безопасном корпусе и с удобной рукояткой. Стало быть, достаточно добавить приспособления для дрели, и функционал инструмента будет расширен.

Существует целая индустрия по производству подобных «гаджетов», их количество исчисляется десятками. Рассмотрим самые востребованные из них.

Держатель для дрели — что это такое

Дрель можно использовать как шлифовальную машину, точильный станок, фрезер. Во всех случаях необходимо зафиксировать инструмент на верстаке. Учитывая сложную форму корпуса – просто притянуть дрель к столу не получится, ось шпинделя будет не параллельна рабочей поверхности. Производитель предусмотрел специальную выточку – шейку на корпусе.

Основное ее назначение – крепление второй рукоятки. А поскольку шейка дрели является силовым элементом конструкции – ее можно использовать в качестве точки крепления.

Держатель для дрели представляет собой струбцину (как основу), на ней закреплен хомут, в котором зажимается шейка.

  • неподвижный зажим – инструмент располагается неподвижно и параллельно столу
  • поворотный зажим позволяет вращать инструмент вокруг вертикальной оси
  • держатель с двумя степенями свободы регулирует как горизонтальный, так и вертикальный угол положения.

Важно! Типовой диаметр хомута рассчитан на шейку 43-46 мм. Перед покупкой приспособления, уточните размеры вашего инструмента.

Есть и уникальные приспособления, имеющие неограниченную степень свободы. Однако стоимость подобных устройств может превышать цену самого инструмента.

Простой держатель можно изготовить самостоятельно. Обычно это горизонтальный упор с двумя точками крепления.

Основной (силовой) хомут для зажима шейки, и задний кронштейн для придания оси дрели горизонтального положения.

Миксер — насадка для размешивания красок

Еще одно популярное приспособление – насадка миксер для дрели. Речь идет не о кухонных комбайнах. Хотя, закрепив в патрон ручной венчик, или мельницу для перца, можно механизировать нудный процесс.

С помощью различных насадок перемешиваются строительные смеси и технические составы. Это простое приспособление, однако, изготовить его своими руками не получится.

При выборе насадки миксера, следует учитывать мощность дрели. Во время размешивания, к оси миксера прикладывается большое усилие. Мотор рассчитан на определенный крутящий момент, если нагрузка возрастает – обмотки могут перегореть.

Сверлильный станок из ручной дрели

Довольно сложно удержать ручной инструмент строго вертикально. Поэтому при сверлении отверстий в заготовках большой толщины, практичнее использовать сверлильный станок. В домашних условиях (особенно в квартире) содержать такой механизм неудобно. Зато можно воспользоваться очередным приспособлением – стойкой для ручной дрели.

Вы получаете настоящий сверлильный станок, который после использования можно разобрать. Однако это приспособление стоит денег. Несмотря на сложность конструкции, самодельная стойка для дрели может быть изготовлена из подручных материалов.

Самым простым вариантом является вертикальная направляющая. Приспособление обеспечивает прямолинейность движения дрели, при этом отсутствует механизм подачи – вы просто работаете руками.

Для изготовления понадобится фанера 10мм толщиной и направляющие салазки для корпусной мебели. Используются неразборные салазки, с двумя рядами подшипников.

Стойка состоит из двух частей
  1. Основание (станина) должно быть тяжелым и устойчивым. Собирается в виде коробки, скрепленной шурупами или винтами. На станине вертикально закрепляются салазки, которые выставляются в строгую вертикаль по строительному уровню. Сбоку к станине крепится рукоятка, для удержания во время сверления. Если станина будет закреплена на верстаке – дополнительная ручка не требуется
  2. Каретка крепится к подвижным частям салазок и служит для временного закрепления электродрели. Механизм удержания может быть любым, главное – обеспечить плотную посадку инструмента без люфта во время работы. При монтаже необходимо обеспечить вертикальный ход вдоль оси дрели
Как это работает

Зафиксировав заготовку, вы привычно берете дрель за рукоять, и подаете к месту сверления. Стойка обеспечит вертикальность сверления, и позволит контролировать силу давления на сверло.

Самодельная стойка для дрели с механизмом подачи

Сверлить на станке удобнее, когда одной рукой вы держите деталь, а второй перемещаете рычаг подачи. Так устроены все сверлильные станки. Создать такое устройство можно своими руками.

Для изготовления понадобятся:

  • трубы водопроводные разного диаметра
  • стальные полосы толщиной 3-4 мм
  • пружина на растяжение (подойдет дверная)
  • крепеж
  • доступ к электросварке

Взглянув на конструкцию, вы поймете, чем можно заменить перечисленные материалы.

Самая ответственная деталь – хомут для удержания дрели. Он выполнен из сантехнической двухдюймовой гайки, на которую наварены проушины для стягивающего болта. В таком механизме отлично фиксируется дрель с шейкой 46 мм.

Тягу с возвратной пружиной можно спрятать в тонкостенный стакан. Геометрия тут не нужна, добиваться строгой вертикальности нет необходимости.

Направляющие втулки – латунные (можно использовать фторопласт, какой материал будет под рукой). При небольшой смазке скольжение будет гладким, без подклинивания.

Рычаг сделан по самой простой конструкции – паз, в котором свободно перемещается ось. Люфт регулируется само контрящейся гайкой. Изгиб рычага выполняется в зависимости от размера самой дрели.

Конструкция простая и надежная. Такой станок можно сделать за один выходной день (при наличии инструмента, разумеется).

Угловая насадка на дрель или что это такое

Часто приходится сверлить отверстия или крутить шурупы в труднодоступных местах, с ограниченным пространством. Дрель туда не помещается, однако есть приспособления, сродни пистолету, стреляющему из-за угла.

Угловая насадка представляет собой пару конических шестерен, передающих крутящий момент под углом до 90° практически без потерь. При очевидных преимуществах, приспособление имеет серьезный недостаток – велик риск сломать сверло. Поэтому предпочтительнее устанавливать насадку с фиксацией на шейке дрели.

А мы переходим к экзотическим приспособлениям.

Перосъемная насадка на дрель

Можно ли использовать перфоратор для ощипывания птицы? Наверное, нет. А вот ручную дрель – запросто.

Насадка представляет собой коронку (вроде тех, которые используются для фрезерования углублений в стенах для розеток). В цилиндр вставлены резиновые пальцы. Именно эти резинки захватывают перо и очищают тушку. Подобные приспособления есть в продаже.

Однако большинство птицеводов делают их своими руками. Покупаются лишь главные элементы – резиновые пальцы.

А сама конструкция легко изготавливается из куска канализационной трубы и стальной шпильки. Ощипывание птицы происходит на малых оборотах, поэтому особая центровка не требуется. Главное – надежность соединения зажимных заглушек.

В этом видео мы покажем еще несколько вариантов существующих самодельных насадок на дрель

obinstrumente.ru

Изготовить сверлильный станок из дрели своими руками не сложно, главное определиться с его внешним видом.

Все, кто используют ручную дрель, знают, как трудно удержать руками строгую вертикаль. При сверлении заготовок большой толщины есть риск сломать сверло. Всякий раз возникает желание вести инструмент по направляющей, а такой возможности нет.

Вторая распространенная задача – насверлить множество однотипных отверстий в одной заготовке. Держа в руках дрель, делать такую работу долго и неудобно. В слесарных мастерских издревле применяют сверлильные станки разной мощности. Но их стоимость для домашнего приобретения слишком велика.

К тому же домашний мастер не выполняет сверление в промышленных масштабах. Следовательно, такая покупка никогда не окупится. Существуют фабричные приспособления для вертикального сверления, способные превратить ручную дрель в полноценный сверлильный станок. Многие из них снабжены координатными пластинами и подвижными тисками.

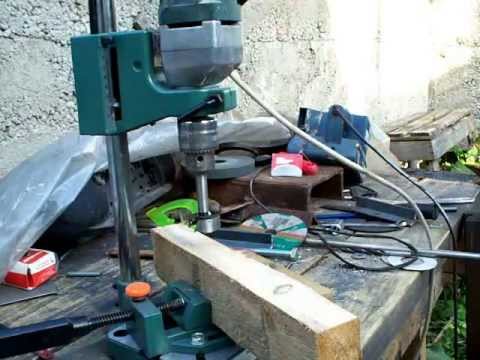

Стойка вертикальная для сверления отверстий дрелью

Это действительно удобное приобретение, но стоимость такого станка сопоставима со стоимостью дрели. Поэтому домашние мастера зачастую изготавливают самодельный сверлильный станок. Главные преимущества конструкции – дешевизна и возможность создать приспособление, идеально совместимое с вашей ручной дрелью. При наличии в доме (сарае, гараже) ненужного фотоувеличителя, микроскопа или другого механизма с вертикальной подачей рабочего узла, задача упрощается.

Самодельная стойка из старого микроскопа

Остается лишь приспособить к изделию дрель. Если такого бонуса нет – подставка делается «с нуля».

Как сделать из дрели станок, используя подручные материалы

Из чего должна состоять направляющая подставка для ручной дрели:

  • Устойчивая станина.

    • Желательно с возможностью установки тисков или другого приспособления, удерживающего заготовку. В домашних условиях изготавливается из толстого ДСП, фанеры, или текстолита. По центру оси устанавливаемой дрели, необходимо оставить отверстие диаметром пару сантиметров. Описание необходимых частей сверлильного станка из дрели

  • Направляющая вертикальная стойка.

    • Тут фантазия разработчиков неограниченна. Это может быть брусок, фанерная пластина, металлический профиль или труба. Главный принцип при изготовлении – строгая вертикаль по отношению к опорной станине. В противном случае сверло будет отклоняться от прямолинейного движения, портить заготовку и ломаться.

  • Механизм хода.

    • Может быть рычажного типа, или использовать пару шестерня-рейка. Принципиально не имеет значения, какую конструкцию выбрать. Важно соблюдать принцип доступности материалов, иначе может оказаться, что дешевле приобрести готовое изделие.

    Механизм подъема и опускания сделан руками из досок Второй пример подъемного механизма выполненный из металла

    Причем подаваться может не только дрель к заготовке. Иногда удобнее поднимать изделие к сверлу. Например – на компактных моделях.

  • Кронштейн для ручной дрели.

    • Идеальное решение – использование посадочного места для ручки дрели с хомутовым захватом. Оно охватывает подшипник вала, и оптимально подходит для центровки всей конструкции.

На практике – не всегда ваша дрель имеет такое посадочное кольцо. В таком случае инструмент крепится хомутами за корпус. При таком способе, важно добиться хорошей центровки оси вращения, и, разумеется – идеальной ее вертикальности.

Самодельный вариант станка из монтажных пластин

ВАЖНО! Ось вращения дрели всегда вертикальна. Для сверления под углом – переориентируйте заготовку.

Существуют и более оригинальные конструкции крепления электроинструмента. Внешний вид не имеет значения. Главное – надежность и удобство применения.

Крепление дрели выполненное из фанеры

  • Выключатель дрели.

    • Этот элемент конструкции важен, поскольку кроме удобства он обеспечивает безопасность работ. Если вы планируете навсегда оставить электроинструмент в станке – можно демонтировать кнопку и установить вместо нее стационарный включатель на корпусе станка. Если же дрель будет периодически использоваться как ручной инструмент – оптимальным способом решения вопроса будет установка розетки и клавиши включения в удобном месте приспособления.

  • Лампа освещения рабочего места.

Вариантов для творчества множество. Главное – она действительно необходима. Отдельно остановимся на способе крепления заготовки. Станок с тисками, несомненно, более удобен, но обязательно надо предусмотреть возможность их демонтажа. При обработке крупногабаритных деталей поверхности станины должна быть ровной.

Рассмотрим наиболее удачные модели самодельных станков

Эти варианты показывают полярные уровни технологии. От примитивного, собранного из отходов, до относительно технологичного, с использованием готовых узлов.

Конструкция, собранная буквально из подножных материалов

Чертежи для сборки не требуются, все детали подгоняются по ходу работ. Для изготовления станины используется лист ДСП 50х50 см. В качестве опоры для стойки применяем деревянный кругляк. Он же придаст устойчивость конструкции, снижая центр тяжести. Механизм перемещения изготавливается из направляющей для мебельных ящиков. Разумеется, никакая из этих вещей не покупается в магазине, а извлекается из хлама в сарае или гараже.

Мебельную направляющую можно использовать для изготовления домашнего станка

Стойка из бруска прикручивается к кругляку, с противоположной стороны крепится направляющая.

Крепим направляющую к деревянной стойке

Кронштейн для дрели делается из небольшой дощечки, в которой коронкой высверливается подходящее отверстие. Единственная деталь, которая изготавливается с использованием сварки – это уголок с укосиной для жесткости, которым кронштейн крепится к направляющей.

Делаем крепление для дрели из куска доски или фанеры

Собираем механизм подъема и проверяем вертикальность хода и свободу перемещения. Рычаг подъема делается из подходящего тонкого бруска. На кругляк устанавливается металлический уголок, к нему крепится ось рычага. Кронштейн с рычагом соединяется металлической тягой. При перемещении конструкции вверх-вниз никаких заклиниваний не происходит.

Крепим кронштейн для дрели к стойке и приделываем деревянный рычаг

Благодаря устойчивости кронштейна, никаких сложных креплений придумывать не нужно. Достаточно обычного затяжного хомута подходящего размера.

ВАЖНО! После первой затяжки хомута необходимо дождаться усадки, и повторно подтянуть винт.

Такое крепление достаточно прочно, при этом всегда можно демонтировать дрель и использовать ее в качестве ручного инструмента.

Крепление дрели хомутом проверяйте на затяжку

Крепим всю конструкцию на станину при помощи прочных металлических уголков. Именно на этот элемент будет приходиться половина усилия при сверлении. Так же, крепление кругляка должно выдерживать вес всего механизма и собственно ручной дрели.

Деревянный кругляк играет роль противовеса и служит основанием для крепления к нему стойки с болгаркой

Стойка для дрели обязательно оснащается возвратной пружиной. Ее мощность подбирается таким образом, чтобы кронштейн с дрелью плавно поднимался без усилия на рычаге, а процесс сверления не был утомительным для оператора. Обязательно устанавливаем подставку для сверления, чтобы не портить станину. Качество не имеет значения, это фактически расходный материал. По мере образования большого количества дырок, подставка просто меняется на новую.

Ставим пружину на рычаг подъема Для защиты основания кладем сменный подклад

Сверлит станок уверенно, рычаг работает без усилий. Несмотря на простоту механизма – отверстие получается строго вертикальным, горизонтальных вибраций сверла не происходит. Металлические заготовки так же легко сверлятся, дрель при этом не перегревается и сверла остаются целыми. В принципе – конструкцию можно признать удачной.

Сверлильный станок из рулевой рейки

Достаточно популярной среди отечественных кулибиных, является конструкция сверлильного станка из рулевой рейки. Этот элемент рулевого управления, после замены на новый по причине люфта, обладает достаточным запасом прочности для использования в качестве подъемного механизма сверлильного станка.

Если есть старая рулевая рейка от автомобиля, то своими руками можно смастерить сверлильный станок

Изготовление требует некоторой сноровки и применения более качественных материалов, нежели в предыдущем варианте. Размеры рулевой рейки подразумевают более массивную дрель, соответственно станина и стойка изготавливаются из металла. На место крепления рулевой колонки приспосабливается маховик или другой поворотный механизм.

Осталось придумать чем будет осуществляться вращение привода рулевой рейки

На каретку для крепления рулевых тяг устанавливается кронштейн для дрели. Его так же следует изготовить из металла, поскольку вес ручного электроинструмента будет большим.

Каретку для крепления дрели делаем из металлической пластины

Возвратная пружина тоже выбирается помощнее, в соответствие с весом конструкции. По надежности и качеству исполнения такая конструкция приближается к заводским аналогам, а по стоимости составит не более 10% от покупной. Поэтому такой вариант часто можно встретить в частных автомастерских или в арсенале слесарей-шабашников.

В этом видео направляющая для дрели изготавливается из обычных обрезков металла, которые не составит большого труда найти и сделать самому. В итоге получается отличная самодельная стойка, практически сверлильный станок, который по функционалу не уступает обычным промышленным образцам предназначенным для бытового использования. Но гораздо более экономичный в денежном эквиваленте.

Какую конструкцию выберет читатель? Главное – соблюсти баланс стоимости, необходимости и доступности материалов.

Сверлильный станок из дрели своими руками видео уроки

Урок первый. Изготовление деталей для каркаса из фанеры
Урок второй. Сборка каркаса
Урок третий. Соединение всех узлов и первый пуск

obinstrumente.ru

Направляющие для бытовой дрели своими руками: варианты, материалы и технология изготовления

Для создания отверстий в стене обычно используется дрель. Но при этом нет никакой гарантии, что оно получится ровным. Поэтому для устранения этого недостатка приходится использовать дополнительные приспособления в виде направляющей для дрели. Используя ее, можно с меньшими физическими усилиями выполнить эту работу. Вместе с тем трудности возникают при сверлении отверстия под углом 90 градусов, а во время выполнения тех или иных работ угол создаваемого отверстия часто должен составлять 45 градусов. В этом случае необходимо проводить соответствующую подготовку рабочего инструмента, чтобы выполнить это требование.

Достаточно трудной задачей является создание отверстия в конструкциях, выполненных из слишком твердых материалов. Это приводит к выскальзыванию во время работы сверла, что создает опасность для работающего и окружающих его людей, которые могут получить травму. Избежать столь неприятных последствий и в то же время упростить подобный процесс можно при помощи такого приспособления, как направляющие для дрели. При необходимости они могут быть изготовлены и самостоятельно, причем наличие большого количества вариантов позволяет выбрать среди них наиболее предпочтительный.

Простейшая направляющая насадка для дрели своими руками

Рассматривая этот вариант насадки, следует принять во внимание тот факт, что на реализацию идеи не потребуется тратить какие-либо средства. Но вместе с тем не возникнет особых сложностей в изготовлении направляющей для дрели. Но при этом же, созданное приспособление сможет послужить достаточно недолго.

Важно учесть то, что оно не должно рассматриваться в качестве полноценного дополнения для инструмента. В том случае, если заниматься созданием отверстия приходится на значительном расстоянии от мастерской и других альтернативных устройств не имеется, то именно с помощью подобной насадки и можно наиболее эффективно решить поставленную задачу. Вдобавок этому она принесет значительную пользу тем домашним мастерам, которые не так часто работают дрелью.

Материалы

Для изготовления направляющей необходимо подготовить следующие материалы и инструменты:

  • пластиковая бутылка;
  • пластиковая крышка;
  • сверло;
  • канцелярский нож;
  • фломастер;
  • универсальный клей;
  • сверло кольцевое;
  • бумага наждачная;
  • дрель.
Процесс изготовления

Сперва необходимо выполнить определенные манипуляции со сверлильным инструментом. Для этого с дрели скручивают гайку и фиксирующую сверло После чего нужно отметить ее диаметр на пластиковой бутылке как можно ближе к горлышку. Затем перенести круг, соответствующий этому диаметру, используя фломастер. В конечном итоге должна получиться полная окружность.

Этот шаблон, который необходимо в дальнейшем вырезать, следует отметить и на крышке бутылки, причем следует позаботиться о том, чтобы ее ширина была достаточной для этого.

На следующем этапе нужно обрезать бутыль или банку. К выбору обрезаемой конструкции следует подойти очень тщательно, поскольку это в дальнейшем повлияет на глубину создаваемых отверстий при помощи направляющей.

Следует уделить особое внимание безопасности работы. Для этого рекомендуется ошкурить края банки, чтобы сделать их ровными и гладкими.

Отверстия, которые были предварительно нанесены на бутылку и ее крышку, следует вырезать точно по намеченной линии, при помощи канцелярского ножа. Обработку следует провести с краями срезов, которые нужно основательно ошкурить. Затем берут крышку и лицевой стороной помещают ее в банку, воздействуя на нее физической силой, чтобы обеспечить максимально плотное прилегание. Именно на этом участке и выполняется ее приклеивание.

Добиться максимально прочного соединения можно, если после нанесения клея обеспечить сильное сжатие, которое должно сохраняться, пока клеящий состав не высохнет. Учитывая, что выполнение этой работы вручную сопряжено с определенными трудностями, полезно будет закрепить сверху несколько тонких резинок, благодаря которым можно поддерживать требуемое давление.

Дождавшись высыхания клея, насадка для дрели может быть использована по своему назначению. В нее просовывают сверло, после чего, используя пластиковую гайку, фиксируют на инструменте и начинают сверление отверстия. Хотя у нее не предусмотрена возможность выбора глубины, эту проблему можно решить путем изготовления нескольких подобных насадок и использования по мере необходимости наиболее подходящей.

Направляющая для получения прямых отверстий

В ситуации, когда приходится сверлить отверстие довольно массивной дрелью, возникают определенные трудности, связанные с необходимостью обеспечить отверстию угол 90 градусов и исключить его овальную форму. В случае если в арсенале мастера отсутствуют приспособления и инструменты, при помощи которых можно было сделать направляющую, эта проблема может быть решена за счет использования подручных материалов.

Еще до создания отверстия необходимо позаботиться о наличии необходимых материалов: для этого можно взять брусок квадратного сечения, выполненный из дерева или иного материала.

Брусок нужно расположить к стене таким образом, чтобы он вплотную примыкал к отверстию, которое необходимо обработать. Причем край сверла должен касаться его, благодаря чему процесс сверления будет проходить ровно.

Для повышения удобства и точности сверления можно расположить под прямым углом два разных бруска, при этом сверло вставляют во внутренней угол между ними. Хорошей идеей представляется размещение брусков таким образом, чтобы они вместе образовали букву «Т». Благодаря этому появится возможность для придания ему необходимого положения и владелец сможет защитить свои руки от нанесения травмы.

Дрель, используемая в сочетании с направляющей, способна играть роль небольшого простейшего сверлильного станка, при помощи которого можно выполнять разные операции, к которым предъявляются требования по соблюдению точных размеров.

Важные нюансы

Решив создать подобное приспособление своими руками, нужно учесть такие важные моменты:

  • подвижные элементы должны быть затянуты предельно плотно. Для эффективной работы, созданной своими руками насадкой для дрели у нее должна быть предусмотрена возможность выбора подходящего вылета и величины хода. Причем, если направляющая стойка отличается довольно значительным весом, то это только упрощает процесс создания отверстий.
  • В некоторых случаях стойка может применяться в сочетании с тисками, благодаря которым можно зафиксировать обрабатываемую деталь. В этом случае подобная конструкция легко превращается в полноценный станок для сверления. Причем необязательно приобретать подобные тиски, чтобы расширить функциональность оборудования. При наличии достаточного опыта можно сделать их также своими руками.

Заключение

Сверлильные работы относятся к числу наиболее часто выполняемых во время изготовления разнообразных конструкций. Причем домашний мастер чаще всего решает эту задачу при помощи бытовой дрели. Однако в большинстве своем, создаваемое отверстие не отличается точными размерами. А это может создать определенные трудности при использовании его по назначению.

Выйти из этого непростого положения можно при помощи направляющих для дрели, которые можно изготовить своими руками. Подобная идея представляется довольно привлекательной по той причине, что такую насадку может сделать любой владелец, учитывая, что для этого можно использовать любые подручные средства. Однако, осознав всю привлекательность направляющей, необходимо помнить о том, что она не сможет стать полноценным приспособлением для сверлильного инструмента, поэтому прибегать к помощи этой насадки следует лишь в экстренных ситуациях. В противном случае направляющая для дрели довольно скоро выйдет из строя.

  • Автор: Александр Романович Чернышов
  • Распечатать

stanok.guru

Приспособления для электроинструмента своими руками

Для бытового ремонта и работ на дачном участке используются различные электроинструменты. Для них выпускаются специализированные дополнительные приборы и устройства, многие из которых допускается изготовить собственными руками. Непростые промышленные приборы лучше получить готовые, а верстаки, столы, насадки и почти все другое возможно сделать без помощи других. Рукодельные устройства для электроинструмента возможно подогнать под необходимые технические условия.

Классификация устройств для электроинструментов

Приспособления для электроинструмента своими руками общепринято систематизировать в последующие категории:

  • Инструменты и насадки для обрабатывания. Это ручные приборы, к числу которых принадлежат шлифующие насадки и бруски для болгарки, дрели.
  • Устройства для модификации положения, монтажа определенного угла резки, сверления и остального. Это основные поверхности, стандарты, направляющие. Они смогут осуществлять разный наружный тип, зачастую производятся из металла либо же дерева.
  • Устройства для пылеотвода. Аналогичные устройства применяются для того, чтобы отвести с рабочей плоскости опилки, пылеобразование, стружку. Подобные устройства собственными руками изготовить не так сложно, как правило, для крепления применяются ранее имеющиеся вентиляторные отверстия в оснащении.
  • Своими руками собираются шлифующие насадки, конструкции либо бруски, определенные для обрабатывания поверхностей. К примеру, для шлифовки деревянной поверхности либо очищения сплава возможно применять деревянную пластинку с ручкой сверху. В её рабочей стороне укрепляется наждачная бумага нужной зернистости. Модель платформы может быть какой-угодно, немаловажно только верно выбрать абразивный материал.

Схема прибора фрезеровального стола

Приспособления для электроинструментов случаются разные, но иногда они имеют габаритные масштабы, как в случае с фрезеровальными станками и пилами.

Рекомендовано подобрать усовершенствованный стол, который будет содержать все без исключения нужное для комфортной и не опасной работы. Самым обычным видом считается фрезерный стол, произведенный в виде большой дощечки, имеющей проем для фрезера и дощечки-направляющей. Масштабы рабочей столешницы могут быть разными, все без исключения находится в зависимости от того, какие непосредственно работы станут осуществляться. Наиболее идеальный вид – это столик с ножками требуемой высоты. А рабочая и направляющая дощечки производятся из листа ДСП. При этом на поверхности могут быть учтены тиски, струбцины. Ножки для стола правильнее в целом делать сменными, предусматривать резервный комплект.

Верстаки для электроинструментов

Для работы с многочисленными приборами потребуется усовершенствовать рабочее место. Для домашней мастерской либо для автогаража необходимым может быть незначительный, малогабаритный и универсальный верстак. Изготовить его без помощи других не так трудно, следует только лишь конкретно сделать совершенствование своего выбора, для каких непосредственно функций он нужен. Правильнее в целом мастерить верстак, который можно будет применять на какой-угодно высоте, в том числе и на столе.

Тогда электроинструмент возможно станет комфортно располагать, изменять его положение при потребности. Для работы рекомендовано применять различную твердую древесину, распространенным материалом считается клен, который просто обрабатывается, при этом владеет нужной твердостью и прочностью. Для регистрации на столе к установке возможно прикрепить комфортные ножки либо струбцины. Для верстака необходимы тиски, они зачастую используются в работе, что гарантирует улучшение ее качества.

Насадки для дрели

Для дрели в период работы смогут понадобиться различные насадки. Они дают возможность упростить работу, сделать её более простой, комфортной, быстрой. Для дрели применяется огромное число самоделок, которые многочисленные изготовители сегодня взяли в виде основы для исследования специализированных наборов. Перечень устройств, которые можно сделать собственными руками, огромный.

Приспособления для электроинструментов:

  • Насадки-ограничители. В момент ремонтных и строительных работ потребуется делать отверстия требуемого диаметра в точно установленную глубину. Непосредственно для этого применяется достаточно элементарная насадка, которая складывается из 3-х элементов. Её возможно сделать собственными руками, при этом характеристики отверстий просто и быстро меняются при потребности. 1-ая часть устройства – это хомут для удержания, он устанавливается напрямую в блок-корпус прибора. Такого рода хомут имеет 2 отверстия, в них вводятся упоры-устремляющие в виде металлических прутьев на 6 миллиметров. Прутки при потребности сгибаются. В период работы экспонируется нужный ракурс наклона дрели, чтобы создать отверстия с установленными параметрами. Ограничитель глубины сверления
  • Кругорезы – это специализированное приспособление, которое по внешнему виду напоминает огромный циркуль. Составляются насадки из металлических прутьев. Вертикальная доля выполняет значимость упора, в её конце производится специализированное утолщение. К вертикальной части осуществляется крепление горизонтальной, с одной стороны которой делается комфортная рукоятка, а с другой – приваривается колечко. Для устройства следует предусматривать поперечник крепежного кольца, чтобы электродрель не выскальзывала, вплотную держалась в нем в период работы. Изнутри правильнее в целом прикрепить резиновое колечко, что сможет помочь совершить фиксацию более надежной.

Различные приспособы для электроинструмента нужны для того, чтобы сделать работу наиболее удобной и простой.

Покупать подобные приборы не всегда имеется возможность, безусловно и зачастую они необходимы в целом на пару раз. По этой причине значительно легче сделать их без помощи других, потратив не так уж и большое количество времени.

bolgarkin.ru

Смотрите также

  • Перфоратор и дрель в чем разница
  • Станок для дрели своими руками
  • Кнопка для дрели
  • Сверлильный станок из дрели своими руками чертежи
  • Патрон на дрель
  • Дрель для маникюра и педикюра
  • Полировка дрелью авто
  • Насадка ножницы на дрель для резки металла
  • Шлифовальная насадка для дрели
  • Для чего нужна дрель
  • Зачем ударная дрель

Настольная дрель своими руками. Самодельный сверлильный станок из дрели. Как сделать сверлильный станок своими руками

» из представленного автором материала вы узнаете как можно самостоятельно сделать бюджетный сверлильный станок из обычной электрической дрели.
Каждый мастеровой человек хотел бы иметь в своем хозяйстве подобный станочек, потому как в сравнении с заводскими аналогами обойдется в десятки раз дешевле, а если все запчасти и комплектующие есть в наличии, то и вообще бесплатно.

Автором данного станка является Игорь Стасюк, за что ему Большое Спасибо, поделился пошаговыми фотографиями сборки станка с народом. Конструкция довольно интересная и в тоже время простая. На основание из листа металла 3 мм наварены уголки и 4 ножки, на данную плиту наварен шток 500 мм из проф трубы квадратного сечения, ползун выполнен из 2 х сваренных в трубу уголков и надеты на подъемную колонну с зазором, чтоб ползун мог перемещаться по колонне вверх и вниз. Подъемный механизм приводится в действие за счет тросика натянутого вот верхней точки к нижней, а на ползуне тросик делает несколько витков.

И так, давайте внимательно рассмотрим, что конкретно понадобилось автору для сборки станка? А так же весь поэтапный процесс.

Материалы
1. листовой металл 3 мм
2. арматура
3. уголок
4. тросик
5. дрель
6. тиски для заготовок
7. болты, гайки, шайбы, граверы
8. зажим для дрели
9. краска
10.проф труба квадратного сечения
11. сверло

Инструменты
1. сварочный аппарат
2. болгарка (УШМ)
3. дрель
4. напильник
5. тиски
6. струбцина
7. штангенциркуль
8. линейка
9. уголок
10. уровень
11. наждачная бумага
12. кисть
13. ножовка по металлу
14. наждак

Процесс создания сверлильного станка из дрели.
И так, первым делом автор изготавливает основание станка из листового металла 3 мм, выпиливает заготовку при помощи болгарки (УШМ) А в нижнюю часть наваривает 2 уголка и 4 ножки из стального прута либо арматуры. Длина ножек должна быть одинакова, дабы не было перекоса станины.

Наварены уголки и ножки.

Изготовление ползуна! Берется 2 уголка и прикладываются к проф трубе квадратного сечения которая будет служить подъемной колонной и стягиваются при помощи струбцины.

По краям прихватывается сваркой дабы просто наживить пока, а уже потом конкретно проварить нормальный шов.

Вот собственно такая заготовка получилась.

Подъемная колонна делается из проф трубы квадратного сечения длиной 500 мм.

На корпус ползуна наваривается кронштейн с подвижным валом на который будут сделаны витки тросика.

В просверленном отверстии нарезается резьба.

Ручки подъемного механизма изготавливаются из арматуры.

На валу имеется вот такая головка, которая будет основанием для ручек.

И так, навариваются 3 ручки для удобства подъема и опускания дрели через механизм.

Установил на подъемную колонну.

На конце тросика делается вот такая петля.

Внимание! Тросик крепится внизу при помощи петли, потом делается несколько витков на валу и производится натяжка в верхней части подъемной колонны.

Принцип подъема надеюсь понятен и без объяснений)

На уголок наваривается квадратная труба.

Вот собственно такое крепление для электродрели получилось.

Затем устанавливается дрель и закрепляется при помощи хомута болтов и гаек.

Теперь давайте еще раз вернемся к механизму подъема.

В верхней части подъемной колонны вварена гайка а в нее закручен болт, на сам болт закреплен тросик и при закручивании и откручивании болта происходит натяжка тросика до оптимальной нормы.

Подвижные узлы желательно предварительно смазать солидолом, либо литолом.

Вот такие небольшие тисочки можно приобрести в строительном магазине в разделе инструменты.

Все детали были зашлифованы мастером при помощи наждачной бумаги, а потом покрашены.

В хозяйстве у домашнего мастера должен быть набор всех инструментов, а поэтому это тот агрегат, который поможет ему еще больше расширить свои функциональные возможности.

Многие для сверления различных отверстий в быту могут удовлетвориться обычной дрелью, однако, возможности и задачи даже самого простого сверлильного оборудования более глобальные.

Настольный станок для сверления помимо рассверливания, зенкеровки и развертывания, может еще и фрезеровать (есть фрезерный узел), а также шлифовать различные поверхности, а также выполнять ряд других задач.

Особенно актуально такое оборудование для радиолюбителей, которые при помощи него могут решать ряд своих узконаправленных задач.

Такой агрегат для домашней мастерской можно купить в любом специализированном магазине, однако стоит он немало, и не каждый мастер найдет лишние деньги на приобретение профессионального сверлильного станка, который представлен на фото ниже.

Между тем, при желании собрать самодельный сверлильный станок для сверления дерева и по металлу можно своими руками из обычной дрели.

На изготовление станка, конечно, придется потратить личное время, однако результат того стоит.

Настольный самодельный сверлильный станок в мини варианте для дерева и и по металлу, при наличии всех необходимых материалов, сможет сделать каждый домашний мастер.

Сверление самых разных отверстий в быту осуществляется, как правило, при помощи ручной дрели, которая есть в домашней мастерской у каждого мастеровитого хозяина.

Между тем, даже дома не всегда можно добиться необходимого результата за счет использования обыкновенной дрели.

В этом случае встает вопрос сделать мини вертикально-горизонтальный сверлильный станок для дерева и металла своими руками.

Такой универсальный агрегат просто необходим тем, кто занимается радиоэлектроникой для сверления небольших отверстий печатных плат, чего нельзя сделать при помощи ручной дрели.

Кроме этого, самодельный сверлильный станок не помешает и при необходимости выполнить сверление сквозных и глухих отверстий в различного типа материалах.

При помощи него очень просто выполнить рассверливание и зенкеровку, а также при необходимости нарезать резьбу.

Если дополнительно установить на него фрезерный узел, то возможности агрегата еще больше расширятся.

Фрезерный узел даст возможность выполнять самые разные несложные операции по вертикально-горизонтальной фрезеровке самых разных материалов.

Присадочный мини сверлильный агрегат для сверления печатных плат можно сделать из самой обыкновенной дрели, однако для решения более сложных задач потребуется более сложное в конструктивном плане устройство, тот же фрезерный узел.

Любой профессиональный агрегат для сверления состоит из нескольких обязательных элементов, к которым можно отнести такие, как сверло, зенкер, метчик, а также развертку.

Присадочный мини станок, собранный своими руками, также должен содержать все эти составляющие.

Если сверлильный станок своими руками будет собран по всем правилам, то домашний мастер сможет с легкостью, используя фрезерный узел, помимо сверления печатных плат, вырезать и расточить отверстие с необходимым диаметром, точно его притереть, а также выполнить ряд других специфических задач.

Перед тем, как приступить к сборке агрегата, рекомендуется тщательно изучить существующие типы сверлильных станков и понять основной принцип его работы.

На видео, которое размещено выше представлен самодельный агрегат для сверления в работе, который можно использовать и для сверления печатных плат.

Виды и типы

В настоящее время на промышленных предприятиях и в быту используется огромное количество самых разных модификаций сверлильного оборудования.

Многие из них предназначены для решения исключительно профессиональных задач, и для домашнего использования просто не подходят по разным причинам.

На фото, которое размещено ниже, можно увидеть промышленный сверлильный станок.

Сегодня можно встретить шпиндельные станки, полуавтоматы, вертикально-сверлильные, а также многие другие типы агрегатов.

Для использования в бытовых целях подойдет присадочный мини агрегат, способный решать несложные задачи.

К примеру, если станок необходим преимущественно для сверления печатных плат, то собрать его можно из самой обычной дрели.

Как и любое другое оборудование, сверлильные промышленные агрегаты имеют свои специальные обозначения и маркировку, по которой можно определить их тип и основное предназначение.

Наиболее популярными устройствами, которые встречаются чаще всего, являются шпиндельные устройства, а также агрегаты для радиального и горизонтального сверления.

Очень популярен координатный агрегат, предназначенный для растачивания заготовок.

Все сверлильное оборудование можно смело отнести к универсальному типу. Для домашней мастерской сделать собственноручно присадочный мини агрегат универсального типа не составит большого труда.

При желании самодельный координатный агрегат можно максимально автоматизировать и дополнить различными приспособлениями, что только добавит ему общей функциональности.

В зависимости от функционального назначения каждый сверлильный станок, в том числе и координатный, состоит из определенного количества элементов.

Любой агрегат данного типа, в том числе и самодельный, в обязательном порядке состоит из станины, рулевой рейки, а также двигателя. На фото, размещенном ниже, представлен самодельный присадочный мини сверлильный агрегат.

Конструкционные особенности

Сверлильный станок относится к типу промышленного оборудования, предназначенного для решения узконаправленных задач.

В его состав обязательно должны входить передаточный механизм, управляющие и рабочие органы, а также достаточно мощный электродвигатель.

Каждый, входящий в состав данного оборудования механизм, имеет свое предназначение, что и определяет его функциональные задачи.

Так, передаточный механизм предназначен, главным образом, для передачи необходимого движения рабочим органам, непосредственно от установленного двигателя.

В данном случае рабочим органом является сверло, которое крепится к патрону, а тот в свою очередь связан со шпинделем и вращающимся валом.

В станке данного типа вращение от двигателя к рабочим органам передается посредствам ременной передачи. Для того чтобы сверло находилось в заданном положении, используется реечная передача, связанная со специальной рукояткой.

Обязательно такой станок, даже если он собран из дрели, должен иметь в доступном месте кнопки, отвечающие за его включение, а также выключение.

Станки данного типа имеют достаточно простое устройство, притом, что могут выполнять огромное количество самых разных функций и решать множество узконаправленных задач.

Собирая такой станок своими руками, для более высокой точности выполнения работ непосредственно на его движущейся части рекомендуется расположить специальную шкалу.

Она поможет контролировать глубину глухих отверстий. Также лучше всего сделать такой станок, на котором можно будет менять скорость вращения патрона в зависимости от выполняемых задач.

Рабочий стол следует делать исключительно из сплошной металлической плиты, жестко закрепленной на основании.

На видео, которое размещено ниже показан самодельный сверлильный агрегат, при помощи которого можно осуществлять сверление печатных плат и не только.

Принцип работы

Собранный по всем правилам сверлильный станок сможет успешно сверлить отверстия самого разного диаметра, в том числе и микро с большой точностью, что особенно актуально для печатных плат.

Несмотря на кажущуюся простоту, работать на нем нужно с соблюдением общепринятых правил.

Так, непосредственно перед тем, как приступить к работе, необходимо проверить наличие питания в сети, целостность всего оборудования, а также очистить рабочий стол от всего лишнего.

На самом столе обязательно должны находиться тиски, при помощи которых можно будет удобно фиксировать заготовку.

Перед началом работ на детали необходимо разметить будущее отверстие в соответствии с чертежом, после чего установить ее в тиски на стол и прочно зажать.

Далее в патрон фиксируется сверло и делается пробный запуск. Самодельные тиски для сверлильного станка, которые используются при работе, должны иметь определенные размеры, в том числе и для того, чтобы работать с микро отверстиями.

При контрольном запуске станка необходимо проверить вращение сверла и убедиться в том, что оно вращается без описывания окружности.

Особенно это актуально при сверлении микро отверстий. В момент сверления на рукоятку следует воздействовать плавными движениями, при этом сверло необходимо периодически охлаждать.

Сверление микро отверстий следует производить с особой точностью, для чего использовать координатные указатели.

По завершению работ сверлильный станок следует выключить, разжать тиски и достать готовую заготовку. На видео выше показан принцип работы на станке.

Как собрать?

Наиболее простой вариант собрать присадочный сверлильный станок без рулевой рейки — это использовать обыкновенную дрель.

В этом случае необходимо стол сделать массивным для того, чтобы минимизировать вибрацию станка при работе. Стойку под дрель можно сделать как из ДСП, так и из металлических уголков.

Для начала необходимо стойку и стол соединить между собой под прямым углом, при этом дрель следует закрепить при помощи хомутов. Следует также предусмотреть движущий механизм.

Непосредственно на стол необходимо прикрепить тиски, кроме этого, кнопка включения и выключения должна находиться на видном месте. На видео ниже можно увидеть изготовление станка из дрели без рулевой рейки.

Собрать более сложный и функциональный станок с рулевой рейкой для сверления можно из двигателя от стиральной машины. Данное устройство позволит, в том числе, сверить и микро отверстия с большой точностью.

В этом случае рабочий стол должен быть еще более массивным, так как вибрация при работе будет достаточно сильная.

Особое внимание следует уделить подвижной части агрегата, и для этих целей лучше использовать уже готовые чертежи. Двигатель с патроном рекомендуется соединить при помощи ременной передачи.

Если все действия выполнить правильно, то такой станок сможет просверливать с большой точностью даже микро отверстия.

На видео ниже показан самодельный станок, работающий от двигателя стиральной машинки, который очень пригодится в вашей мастерской.

Самым распространенным сверлильным станком можно считать, тот который выполнен из обыкновенной или электродрели. В таком станке дрель можно разместить как стационарно, так и сделать ее съемной. В первом случае кнопку включения можно перенести на сверлильный станок для большего удобства, во втором – дрель можно снимать и использовать как отдельный инструмент.

Компоненты для самодельного сверлильного станка:

  • Дрель;
  • Основание;
  • Стойка;
  • Крепление дрели;
  • Механизм подачи.

Основание (станину) для самодельного сверлильного станка можно сделать из твердого дерева, ДСП или мебельного щита, но лучше все же использовать швеллер, металлическую плиту или тавр. Для обеспечения устойчивости конструкции и получения хорошо результата станину необходимо делать массивной, чтобы она могла компенсировать вибрацию от сверления. Размер для деревянной сатины 600х600х30 мм, металлической – 500х500х15 мм. На основании станка должны присутствовать крепежные отверстия, что бы его можно было закреплять на верстаке.

Стойку для сверлильного станка можно сделать из бруса, круглой или квадратной стальной трубы. Также можно использовать старый каркас фотоувеличителя, старого школьного микроскопа или другого устройства подобной конфигурации имеющей большую массу и высокую прочность.

Дрель крепится при помощи хомутов или кронштейнов. Лучше использовать кронштейн с центральным отверстием, это позволить достичь более хороших результатов при сверлении.


Устройство механизма подачи дрели на станке.

При помощи этого механизма дрель может перемещаться вертикально вдоль стойки, она может быть:

  • Пружинной;
  • Шарнирной;
  • Схожей с винтовым домкратом.

В зависимости от выбранного механизма, нужно будет делать стойку.

На фото схемах и чертежах показаны основные типы конструкций самодельных сверлильных станков, на которых применяется дрель.





Самодельный станок из дрели с шарнирным бес пружинным механизмом.

Видео инструкция по созданию самодельного сверлильного станка своими руками.

Видео инструкция по созданию дешевого сверлильного станка из дрели своими руками. Станина и стойка выполнены из дерева, механизмом служит мебельная направляющая.

Пошаговая видео инструкция по изготовления сверлильного станка из старого автомобильного домкрата.

Как сделать пружинно-рычажную стойку для дрели на самодельный станок.

Пошаговая инструкция по изготовлению стальной стойки.

Рулевая рейка от автомобиля является достаточно массивным устройством, поэтому станина под нее должна быть массивной и крепится к верстаку. Все соединения на таком станке выполняются с помощью сварки.

Толщина основания должна быть около 5 мм, ее можно сварить из швеллеров. Стока на которую закрепляется рулевая рейка должна быть выше на 7 – 8 см. Крепится она через проушины рулевой колонки.

Так как такой самодельный станок становится массивным, блок управления им лучше вынести отдельно от дрели.

Видео сверлильного самодельного станка на основе рулевой рейки от автомобиля.

Порядок сборки такого самодельного станка:

  • Подготовка деталей;
  • Установка стойки на станину;
  • Сборка устройства перемещения;
  • Установка устройства на стойку;
  • Установка дрели.

Все места соединения должны быть надежно закреплены, желательно при помощи сварки. Если используются направляющие, то нужно сделать так чтобы не было поперечного люфта. Для большего удобства такой станок можно оснастить тисками для фиксации заготовки под сверление.

В магазинах можно найти и уже готовые под дрель стойки. При покупки стоит обращать внимания на размеры ее станины и вес. Зачастую недорогие конструкции подойдет только для сверления тонкой фанеры.

Самодельный сверлильный станок на основе асинхронного двигателя.

Заменить дрель в самодельном станке можно асинхронным двигателем, например от старой стиральной машинки. Схема изготовления такого станка сложная, поэтому лучше если ее будет делать специалист с опытом токарных и фрезеровочных работ, сборки электросхем.

Схема и устройство станка на основе двигателя от бытовой техники.

Ниже приведены все чертежи, детали и их характеристики, и спецификация.


Таблица всех деталей и материалов необходимых для изготовления станка своими руками.

Поз. Деталь Характеристика Описание
1 Станина Плита текстолитовая, 300×175 мм, δ 16 мм
2 Пятка Стальной круг, Ø 80 мм Может быть сварной
3 Основная стойка Стальной круг, Ø 28 мм, L = 430 мм Один конец обточен на длину 20 мм и на нём нарезана резьба М12
4 Пружина L = 100–120 мм
5 Втулка Стальной круг, Ø 45 мм
6 Стопорный винт М6 с пластиковой головкой
7 Ходовой винт Тr16х2, L = 200 мм От струбцины
8 Матричная гайка Тr16х2
9 Консоль привода Стальной лист, δ 5 мм
10 Кронштейн ходового винта Лист дюралюминия, δ 10 мм
11 Специальная гайка М12
12 Маховик ходового винта Пластик
13 Шайбы
14 Четырёхручьевый блок ведущих приводных шкивов клиноременной передачи Дюралюминиевый круг, Ø 69 мм Изменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой
15 Электродвигатель
16 Блок конденсаторов
17 Блок ведомых шкивов Дюралюминиевый круг, Ø 98 мм
18 Ограничительный стержень возвратной пружины Винт М5 с пластмассовым грибком
19 Возвратная пружина шпинделя L = 86, 8 витков, Ø25, из проволоки Ø1,2
20 Разрезной хомут Дюралюминиевый круг, Ø 76 мм
21 Шпиндельная головка см. ниже
22 Консоль шпиндельной головки Лист дюралюминия, δ 10 мм
23 Приводной ремень Профиль 0 Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов
24 Выключатель
25 Сетевой кабель с вилкой
26 Рычаг подачи инструмента Стальной лист, δ 4 мм
27 Съёмная рукоятка рычага Стальная труба, Ø 12 мм
28 Патрон Инструментальный патрон № 2
29 Винт М6 с шайбой






Шпиндельная головка имеют свою базу – дюралюминиевую консоль и создает поступательное и вращательное движение.

Чертёж шпиндельной головки для самодельного сверлильного станка.

Материалы и детали необходимые для изготовления шпиндельной головки.

Поз. Деталь Характеристика
1 Шпиндель Стальной круг Ø 12 мм
2 Ходовая втулка Стальная труба Ø 28х3 мм
3 Подшипник 2 шт. Радиальный подшипник качения № 1000900
4 Винт М6
5 Шайбы-прокладки Бронза
6 Рычаг Стальной лист δ 4 мм
7 Стопор ходовой втулки Специальный винт М6 с рифлёной кнопкой
8 Гайка Низкая гайка М12
9 Стационарная втулка Стальной круг Ø 50 мм или труба Ø 50х11 мм
10 Подшипник Радиально упорный
11 Разрезное стопорное кольцо
12 Концевая переходная втулка Стальной круг Ø 20 мм





Подключение зависит от самого двигателя.

Как сделать сверлильный станок для печатных плат своими руками.

Для изготовления сверлильного станка для печати плат необходим привод маломощного устройства. В качестве рычага можно использовать механизм от резчика фотографий, паяльник. Подсветку места сверления можно сделать с помощью светодиодного фонарика. В общем этот станок богат на полет творческих мыслей.


Сверлильные работы особой сложностью не отличаются и зачастую не требуют другого оборудования, кроме обычной дрели. Поэтому в домашних мастерских сверлильный станок может отсутствовать. Однако если имеется изготовленный своими руками настольный сверлильный станок, вы сможете с облегчением вздохнуть, так как часть ваших забот решиться сама по себе.

Предназначение сверлильного станка

Иногда случаются ситуации, когда электрическая или ручная дрель не способна обеспечить желаемые параметры просверливаемого отверстия. Часто в радиолюбительской практике нужно изготавливать печатные платы, где следует сверлить много отверстий, которые имеют малый диаметр. Просверливать отверстия диаметром 0,5-1 миллиметр ручной или электрической дрелью или большим сверлильным станком неудобно, да и сверло может поломаться.

Покупка промышленных сверлильных станков не всегда экономически целесообразная, и тогда можно изготовить самодельный сверлильный станок. Многие выбирают именно мини сверлильные станки, так как, не смотря на кажущуюся сложность конструкции, они на самом деле являются очень простым оборудованием и состоят из четырех деталей.

Самодельный сверлильный станок предназначается для сверления сквозного и глухого отверстия в сплошном материале, к примеру, рассверливание, развертывание, зенкеровка, вырезание из листовых материалов дисков и нарезание внутренней резьбы. На сверлильно-фрезерных станках можно выполнять фрезеровку, шлифование поверхности, наклонно-торцевую фрезеровку и горизонтальную фрезеровку.

Для выполнения вышеописанных операций используется зенкер, сверло, метчик, развертка и прочие инструменты. Применяя специальные приспособления и дополнительные инструменты, вы сможете вырезать отверстие с большим диаметром, расточить отверстие и точно притереть отверстие.

Виды сверлильных станков

Сверлильные станки бывают таких типов: одно- и многошпиндельные полуавтоматы, вертикально-сверлильные, координатно-расточные, радиально-сверлильные, горизонтально-расточные, горизонтально-расточные, алмазно-расточные. Модели обозначают числами и буквами. Первая цифра обозначает группу, к которой причисляют станок, вторая – разновидность станка, третья и четвертая – габариты станка или размеры обрабатываемой заготовки.

Буква, что стоит после первой цифры, значит, что определенная модель сверлильного станка является модернизированной. Если буква расположена в конце, то следует понимать, что на основе главной модели изготовили отличный от него сверлильный станок. Можно выделить из всех сверлильных станков такие основные разновидности универсальных станков: много- и одношпиндельные, радиально- и горизонтально-сверлильные.

Зависимо от области использования, различают специальное и универсальное сверлильное оборудование. Широкое применение нашли и специализированные станки для массового производства и крупносерийной промышленности, что изготавливаются на базе универсальных станков посредством оборудования их многошпиндельными резьбонарезными и сверлильными головками и благодаря автоматизации цикла работы.

Конструкция сверлильного станка

Сверлильный станок, как и другие технологические машины, состоит из таких составных частей: передаточного механизма, двигателя, органов управления и рабочего органа. Передаточный механизм предназначен для передачи движения от электрического мотора к рабочему органу, которым считается сверло, что крепится в патроне, насаженном на шпиндель – вращающийся вал.

Вращение к шпинделю от электрического двигателя передается при помощи ременной передачи. Поворотом рукоятки патрон и сверл можно опускать или поднимать с использованием реечной передачи.

На передней панели сверлильного станка располагаются кнопки выключения и включения электродвигателя. Устройство сверлильного станка достаточно простое: включается станок посредством нажатия на одну из крайних кнопок зависимо от нужного направления вращения шпинделя, выключить станок можно, нажав на среднюю красную кнопку.

К основанию станка прикрепляется неподвижно вертикальный винт-колонна. Поворачивая рукоятку, можно перемещать вверх или вниз вдоль винта шпиндельную бабку, вторая рукоятка служит для её фиксации в необходимом положении. Контролируют глубину глухих отверстий с помощью предусмотренной шкалы.

Зависимо от материала заготовки, необходима разная скорость сверления. Для этого принято устанавливать определенную частоту вращения шпинделя, перебросив на шкивы различных диаметров ремень ременной передачи. В цехах заводов используются более сложные схемы сверлильных станков, чем были только что рассмотрены.

Принцип работы станка

Перед сверлением с помощью самодельного станка нужно убрать с рабочего стола все лишнее. Заготовку с намеченными центрами отверстий необходимо закрепить в тисках. Дальше вставляют сверло нужного диаметра в патрон и закрепляют с помощью специального ключа. Для проверки правильности проведенной работы станок включают на время.

Если вы правильно установили сверло, при вращении его острие не будет описывать окружность. Если оно установлено с перекосом и происходит его биение, то сверлильный станок нужно выключить и закрепить сверло согласно инструкции сверлильного станка. Потом поверните рукоятку подачи, опустите сверло и установите тиски с заготовкой таким способом, чтобы керн совпадал с острием сверла.

Включите станок и сверлите отверстие, на рукоятку подачи нажимайте плавно, без больших усилий и рывков. При сверлении сквозного отверстия установите заготовку на деревянный брусок, чтобы сверло не сломалось, и стол станка не испортился.

При сверлении глубокого отверстия время от времени выводите сверло из отверстия и охлаждайте его, окуная в посуду с охлаждающей жидкостью. Силу нажима на рукоятку в конце сверления рекомендуется уменьшить. Просверлив отверстие, плавно поверните штурвал подачи, шпиндель поднимите в крайнее верхнее положение и выключите станок.

Изготовление сверлильного станка

Сверлильный станок несложно изготовить своими руками. В быту выгодно на руках иметь приспособления и инструменты для выполнения столярных и слесарных работ. После устаревания многих бытовых приборов в арсенале хозяев остаётся много полезных запчастей и электрических моторов, из которых можно при желании смастерить такое полезное оборудование, как сверлильный станок.

Сверлильный станок из дрели

Самым простым решением для вас будет сборка мини сверлильного станка своими руками с использованием дрели. Дрель немного весит, поэтому стойку можно изготовить из ДСП, досок или листового металла. Для комфортной работы на подобном самодельном станке необходимо, чтобы он получился довольно массивным для поглощения вибрации дрели и достаточно устойчивым.

Важно между держателем и основанием получить прямой угол. Обычно дрель крепят с помощью двух хомутов (лучше поместить между хомутом и дрелью резиновую прокладку) к доске, которая двигается вдоль направляющих, что закреплены на этой подвижной доске и на другой неподвижной доске. Движением подвижной доски вниз и вверх управляют с помощью связанного с ней рычага.

Движение рычага вниз можно ограничить бруском, подпирающим рычаг в нижнем положении. Неподвижную доску к горизонтальной трубе крепят через фланец. Горизонтальную трубу через угольник крепят к вертикальной трубе, что крепится через фланец к основанию станка (к толстой широкой доске) или к верстаку.

Высоту бруска, который ограничивает нижнее положение рычага, регулируют, что позволяет изменять глубину сверления. Сделайте в подвижной доске 4 отверстия, что предназначены для фиксирующих дрель хомутов. На её стороне, что обращена к неподвижной доске, приклеивают узкие реечки, которые смазывают для лучшего скольжения воском.

Дрель, помимо хомутов, фиксируют с помощью двух стержней, которые поддерживают её снизу. Так как при подобном креплении форма дрели строго не обеспечивает вертикального положения сверла, нужно приклеить к доске реечку, компенсирующую это.

Для обеспечения свободного хода дрели направляющие нужно готовить строго в вертикальном направлении. Ими могут выступ быть металлические профили из алюминия, которые прикручивают шурупами с резьбой к доскам по всей длине. Собрав прочную и устойчивую конструкцию, необходимо крепить направляющие профиля строго перпендикулярно плоскости основания и параллельно друг другу.

На фото изготовленных своими руками сверлильных станков хорошо видны места крепления к подвижной площадке дрели и методику монтажа направляющих профилей. Направляющие должны обеспечивать качественное прижатие подвижной к неподвижной доске. Главным условием при этом выступает отсутствие перекосов и люфта.

При сборке рычага помните, что нельзя затягивать подвижные узлы, для стопорения гаек принято использовать вторую гайку. Рейка, которая ведет к подвижной доске от рычага, на конце должна быть закругленной. После уменьшения сил надавливания для автоматического поднятия дрели в верхнее положение необходимо поставить пружины на сдавливание или растяжение.

Один конец пружины крепится к горизонтальной трубе проволокой, а второй конец прикрепляют к низу подвижной доски. Когда пружина не является достаточно гибкой, и мешает неподвижная доска, то это делают через веревочку.

Станок из мотора от стиральной машины

Чертеж сверлильного станка, который собирается на основе мотора от стиральной машины, отличается от рассмотренного выше сложнейшей механикой и типом электропривода. Асинхронный мотор от старой стиральной машинки является более увесистым и имеет большую вибрацию. Тряска будет сильнее, чем дальше от стойки располагается двигатель.

Интенсивная вибрация провоцирует неточное сверление и поломку сверла. Имеются два выхода – изготовить мощную станину, чтобы при опускании сверла опускался и привод, или мотор поместить неподвижно ближе к стойке держателя, тогда будет ходить исключительно рабочая часть сверлильного станка.

Второй способ подразумевает более сложное исполнение. Здесь необходима шкива и ремень, которые позволяют регулировать скорость вращения. Существует много решений и без ременной передачи с размещенным у стены приводом. Их намного проще собрать, но сборка, которая будет рассматриваться ниже, характеризуется нестандартным подходом, и определенные применяемые приёмы могут оказаться полезными.

Вибрации всё же остаются, но они являются настолько минимальными, что при сверлении железа с помощью сверлу 0,7 миллиметров, сверло остается целым. В домашних условиях о высокой точности при изготовлении подобных механизмов можно всего лишь мечтать, всё же необходимо стремиться к максимальной подгонке деталей. От этого будут зависеть характеристики сверлильного станка и его работоспособность.

Подвижная часть станка состоит из осевого шестигранника, трубки подходящего размера, зажимного кольца и двух подшипников и трубки с внутренней резьбой для закрепления патрона. На шестигранник, часть будущей передаточной системы, одевается впоследствии шкив. Трубку необходимо предварительно пропилить болгаркой вдоль с обоих торцов, причём сделайте надпилы сверху достаточно глубокими, чтобы обеспечить надежное сцепление с шестигранником.

Вход необходимо сделать плотным, вбивать молотком. Если происходит надевание без особых усилий, то необходимо подобрать другую трубку. Затем набить сжимающее кольцо и подшипники. Регулировочная система по высоте состоит из трубы с надпилами и шестерни. Чтобы сделать надпилы точно, необходимо раскатать пластилин и по нему проехать шестерёнкой.

Возникнет отпечаток, который легко замерить и изготовить на регулировочной трубе соответствующую разметку. Длина этой лесенки должна соответствовать максимальной высоте, на которую можно поднять сверло. Впрессовывайте ось с шестигранником и подшипниками в трубу с прорезями.

Подобная конструкция будет ходить вперёд и назад вертикально в стационарной трубе станины, когда происходит прокручивание шестерни. Одновременно осуществляется в горизонтальной плоскости вращение оси через ременную передачу. Станина выполняется из металлического уголка при помощи болтов. Всю конструкцию крепят на стену.

И напоследок запомните, что первый вариант сборки сверлильного станка является предпочтительным. Предложенный вторым вариант сборки может быть дополнен или улучшен. Однако и подобное упрощенное решение заслуживают внимания.

Не всегда имеет смысл и целесообразность покупать сверлильный станок заводского производства. Можно изготовить вертикальный сверлильный станок из дрели своими руками. Для этого понадобится дрель и материалы для изготовления стойки. Такое оборудование рекомендуется использовать в домашних мастерских или гаражах, когда сверление не основная операция или выполняется достаточно редко и точностью отверстия можно пренебречь.

Чтобы ускорить процесс, достаточно купить в магазине инструментов специализированную стойку для дрели. В итоге получается подобие вертикально-сверлильного станка бытового уровня, по точности сверления не уступающего станкам для домашних мастерских.

На фото показаны сверлильные стойки заводского производства. Их можно купить в любом интернет-магазине инструментов по ценам от 200 долларов.

Статья призвана дать вам идеи как самому сделать сверлильный станок из дрели, поэтому мы не даем четкого алгоритма по его изготовлению, ведь он делается из подручных материалов: у одних мастеров он будет, у других — нет. Поэтому мы даем основные идеи, а каждый применит свои конструктивные решении и сделает свой вертикальный самодельный сверлильный станок.

Если вы не ищете легких путей, то стойку мы изготовим самодельную. Стойку можно изготовить из дерева или металла. Из дерева будет дешевле, легче в изготовлении, но пострадает долговечность.

Металлические более сложны, но имеют не сравнено более долгий ресурс и прочностные характеристики. Выбор материала стойки еще зависит от обрабатываемых заготовок: при постоянном сверлении металла лучше изготавливать металлическую.

Сборка станка

Металлические стойки собираются из уголков для каретки, квадратной трубы 50×50 для стойки и 10×10 для кронштейна для дрели, полосы для основания и проушин. Основание и кронштейн свариваются, после чего все элементы собираются и скрепляются болтами. Рекомендуется изготавливать несколько кронштейнов с различными переходниками (зажимными кольцами) под разные типы дрелей. Каретка перемещается по штанге при помощи стального тросика, намотанного на барабан рукоятки. Чтобы каретка не имела люфт и не падала под собственным весом вниз, ее просверливают, нарезают резьбу и закручивают болт (или несколько болтов). Тем самым выбирается люфт между кареткой и стойкой будущего сверлильного станка. Ручку перемещения каретки производят из проката диаметром 6 – 8 мм.

Имея несколько кронштейнов с различными зажимными кольцами возможно гибко подбирать дрели и обрабатывать практически любые материалы.

В будущем самодельное оборудование можно модернизировать и дорабатывать, например, разметить или установить шкалу, которая будет указывать длину перемещения каретки. Это помогает при сверлении глухих отверстий.

Существует несколько способов крепления:

  • несколькими хомутами;
  • на металлическом кронштейне в отверстии под шейку дрели.

Видео варианта конструкции из дрели на деревянной стойке.

Самый простой вариант изготовления самодельной сверлильной конструкции в домашних условиях

Самодельный сверлильный станок из дрели никогда не заменит заводской и всегда будет уступать в качестве сборки и точности сверления. Основное преимущество самодельного – низкая цена, возможность просверлить отверстия тогда, когда заводской станок не доступен по тем или иным причинам.

Тематические материалы:

Андрей илларионов: «путин рассчитал: гибель сотен европейцев рейса мн17 вызовет шок у лидеров ес, и они потребуют от порошенко остановить наступление сил ато Почему Гитлер так легко оккупировал могучую Францию Петр великий и его «великие» дела против русов лет, сын музыканта Андрея Макаревича лет, сын телеведущего и актера Дмитрия Нагиева Массивная обувь в готическом стиле Модная обувь осень зима. Материалы и фактуры Системы и методы оценки персонала Система сбалансированных показателей

Обновлено: 02.09.2019

103583

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Самоделки из дрели своими руками. Простейшая ручная дрель своими руками за считанные минуты

ГлавнаяРазноеСамоделки из дрели своими руками


Токарный станок из дрели | Самоделки своими руками

Токарный станок для умельца самодельщика вещь первой необходимости с его помощью можно выполнять целый ряд операций: точить, шлифовать и резать. Мы подробно рассмотрим как сделать простой токарный станок из обычной дрели своими руками, фото и описание прилагается.

Изготовление станка.

Первым делом понадобится подходящая деталь для зажимной обоймы, нашёлся вот такой шкив от Волги, по размерам подошёл идеально.

Срезаем шкив пополам, а из листа металла толщиной 4 мм, нарезаем и привариваем крепления. Затем зажимаем в тисках обе половинки и сверлим отверстия под стяжки, вставляем в отверстие болты и закручиваем гайки. Гайки прихватываем сваркой и обойма готова.

Раму сделал из профильной трубы 20 х 40 мм. На раме закреплён светильник, его крепление сделано из деталей реечного стеклоподъёмника от Волги.

Из него так же сделан упор под резцы. Конструкция следующая. Платформа с направляющими пазами (рейки от стеклоподъёмника), по которой перемещается каретка с упором, а в нужном положении каретка фиксируется барашковой гайкой

Две рейки, брусок металла (ширина- по размеру пазов, высота- по высоте основания), две пластины с вырезом под брусок (металл 2 мм. и напильник в помощь), пара втулок (труба подходящего диаметра) и пара полосок металла для жёсткости (обрезки от деталей оконных конструкций) .

К бруску, привариваем одну из пластин заподлицо. Затем вставляем всё в паз верхней рейки и с обратной стороны привариваем к бруску вторую пластину. Проверяем ход каретки. Если всё работает чётко, без заеданий, просверливаем в задней части обе пластин, отверстие диаметром 6 мм.

Со стороны нижней пластины вставляем болт и фиксируем его головку сваркой. Сверху, будет накручиваться барашек (ним мы будем фиксировать каретку в нужном положении. Затем ставим втулки, нижнюю рейку и стягиваем всё болтами.

Подгоняем нижнюю рейку относительно верхней, что бы ход каретки был без заеданий, а нижняя часть бруска не доходила до нижней кромки рейки где-то в пределах 1 мм. (зазор выводится подгонкой высоты втулок и делается для того, что бы нижняя часть бруска при перемещении не касалась рабочей поверхности стола). Закончив с подгонкой, вставляем между двумя рейками, с обеих сторон, полосу и окончательно свариваем всё.

Остаётся приварить к передней части каретки отрезок профильной трубы в которую будут вставляться упоры для резцов. В качестве основания, взял профиль 30 х 30 мм, для упоров 25 х 25 мм.

Фиксатор упора простейший. На высоте 2/3 от низа основной трубы, просверливаем отверстие 7 мм. к нему привариваем гайку на 6 мм. В него вкручивается болт-барашек и фиксирует упор.

В качестве основания, взял фанеру толщиной 12 мм. Крепление рамы под дрель- на саморезах. Снизу предусмотрен выдвижной ящик под резцы и оснастку. Чтобы он ничего не цеплял, крепление платформы каретки сделано на закладных пластинах.В качестве крепежа напилил пластины толщиной 6 мм, просверлил три отверстия. В центральном нарезал резьбу под болты, через два крайних пластина крепится к столу саморезами.

Крепление пластины.

Крепление платформы для упоров сделано поворотным. Угол фиксированый- 90°. Ниже, на фото, всё видно. Для поворота, необходимо выкрутить болт в задней части платформы. Перевести её в нужное положение и зафиксировать. После пробных «заездов», сделал вывод о необходимости замены болта на «барашек».После всей подгонки красим железо и ставим на место.Столешницу планировал оставить как есть, но практичность победила. Сверху закреплён лист алюкобонда. Вещь вечная и в плане уборки удобней.

Напряжение подводится с помощью шнура.

Дрель подключается к розетке. Питание на неё, подаётся с помощью клавишного выключателя. Фиксируем кнопку на дрели в включённом положении, а дальше работаем выключателем. И удобно и кнопка дрели дольше проживёт. Вторая клавиша выключателя, работает на подсветку.

Поводка снизу, сделана по принципу крепления закладных пластин. Фрезернул дорожки, уложил провода, зафиксировал их термоклеем и всё это дело закрыл пластиком.

Дополнительно сделан второй упор под резцы. Он шире основного. С его помощью удобно делать круглые заготовки. Но он выполняет ещё одну функцию.В верхней части просверлил отверстия и нарезал резьбу. Теперь берём кусок текстолита, просверливаем отверстия и получаем столик для шлифовки.С помощью насадки для шлифовальных дисков, теперь можно быстро и удобно подводить кромки заготовок.

Станок предназначен для мелких токарных работ.

Пример изготовленных деталей на станке.

Вот такой токарный станок из дрели можно сделать своими руками.

Автор самоделки: Дмитрий. источник

Популярные самоделки

samodelki-n.ru

Самодельный универсальный станок из электродрели » Полезные самоделки



Самодельный универсальный станок из электродрели.

Какой мастер не мечтает иметь дома станочек, который и места много не занимает, и стоит дешево, и на котором можно делать самые различные работы? Приводимая ниже конструкция соединяет воедино все эти требования. Главной деталью станочка является электрическая дрель, по возможности помощнее. Дрель крепится к основанию, на котором установлены направляющие и некоторые другие детали. Вся конструкция довольно компактна – станочек убирается в переносной ящик с размерами 320х140х200 миллиметров.

Какие же работы можно выполнять с помощью такого “станка”?

Оказывается, довольно разнообразные: пилить доски и фанеру, резать пластмассы и мягкие металлы, распиливать камни, точить инструмент, полировать – словом, делать все то, что обычно требуется домашнему мастеру. Станочек, вероятно, можно обучить и другим операциям, снабдив его соответствующим инструментом и оснасткой.



Чтобы иметь возможность выполнять все эти работы, нужно запастись набором сменного инструмента. Нужно иметь циркулярную пилу, фрезы, шарошки, алмазный диск (для распиловки камня), наждачный и войлочный круги. Устройство станка предельно простое.

На древесностружечной плите размером 130х250 мм (здесь и далее приводятся размеры под определенную дрель, для других моделей размеры будут иными) укреплены два бруска. Толщина панели и бруска должна составлять 40 мм. В дальнем от дрели бруске плотно, на клею, установлен маленький шарикоподшипник с диаметром внутреннего кольца 4-6 мм. Его ось должна совпадать с осью патрона дрели, положенной на стол. В переднем бруске пропилен паз, в него без люфта входит стержень с насаженным инструментом. К брускам привинчена рабочая плита с прорезями для стержня с инструментом. На нее сверху укрепляют съемную направляющую из алюминиевого уголка.

Стержень, на который насаживается инструмент, делают из стального прутка диаметром 8 миллиметров. С одного конца на нем нарезают резьбу, здесь двумя гайками крепится инструмент. Самый конец стержня проточен под внутренний диаметр подшипника так, чтобы стержень входил в отверстие подшипника и имел упор. Если проточить нет возможности, можно спилить конец стержня на конус.В нижней плите вырезают гнездо, в которое входит передняя часть дрели (около патрона). Над гнездом установлен стяжной хомут, прижимающий дрель к плите.Работа на станке происходит таким образом. В патрон дрели зажимают стержень с нужным инструментом. Дрель вставляют в гнездо так, чтобы стержень вошел в подшипник до упора. Затем дрель с помощью хомута и болтов фиксируют. Все. Станочек готов к работе, остается только включить дрель.



Жалоба

www.freeseller.ru

Простейшая ручная дрель своими руками за считанные минуты » Полезные самоделки



 Смастерить лёгкую ручную дрель в экстренном случае можно буквально за несколько минут.

Бывает так, что срочно нужно просверлить отверстие, а домашняя дрель то в гараже, то ещё где-то. Нашу дрель мы соорудили действительно очень быстро. Её основу составила ручка старого зонтика. Кроме неё, деталями конструкции стали дюбель и само сверло. Из инструментов мы задействовали ножовку по металлу и молоток.



Порядок работы

1. Отпиливаем от ручки старого зонтика фрагмент нужной длины вместе с набалдашником.



2. Сгибаем его в двух местах под (почти) прямым углом.



3. Подбираем дюбель подходящего размера.



Вбиваем его вовнутрь трубки насколько можно.



4. В дюбель вбиваем сверло.





5. Дрель на экстренный случай готова.



Наша дрель получилась под сверло только одного калибра. Но ведь ручка у зонтика длинная – можно запросто смастерить ещё одну, вбив вовнутрь большого дюбеля маленький, а в него тонкое свёрлышко.

Елена Романова, г. Брянск

Специально для сайта:

Жалоба

www. freeseller.ru

  • Электрический станок
  • Конвекторы для отопления частного дома как выбрать
  • Теплообменник для горячей воды от отопления в частном доме
  • Храм христа спасителя в честь чего построен
  • Удельный вес суглинка
  • Как штукатурить откосы на окнах видео
  • Стакан под розетку
  • Гидрофобизация бетона
  • Как делать перегородки в деревянном доме
  • Как наточить пилу по дереву в домашних условиях
  • Ламинат джосс бомонд

Лучшие сверла и стеновые анкеры для дерева, металла и других материалов

Что отличает сверло по дереву от сверла по камню? И почему так важно использовать правильный тип настенных анкеров? Мы собрали несколько советов по выбору лучших сверл и анкеров для любых задач, чтобы вы больше не ломали сверла и были уверены, что ваши полки надежно держатся на стене.

1. Выбор правильного сверла

Тип необходимого сверла зависит от нескольких факторов: типа материала, который вы сверлите, типа отверстия, которое вы хотите сделать, и размера отверстия (глубина и диаметр).



1.1 Какой материал вы сверлите?

В целом сверла можно разделить на сверла по металлу, по дереву, по камню/бетону и универсальные. Большинство сверл имеют спиралевидную форму, что помогает удалить просверленный материал из отверстия.

Подходящие сверла по металлу/алюминию, камню/бетону, дереву и пластику

1.1.1 Подходящие сверла по металлу или алюминию

Сверлите ли вы железо, сталь, медь, латунь или алюминий, лучше всего использовать сверло, разработанное специально для металла. Обычно они изготавливаются из быстрорежущей стали (HSS) и имеют конусообразную форму наверху.

Во избежание износа наконечника сверла (сверление на слишком высокой скорости или со слишком большим усилием может привести к его посинению), попробуйте использовать буровой раствор или смазочно-охлаждающую жидкость. Вы также можете регулярно вынимать сверло из отверстия, чтобы оно немного остыло.

1.1.2 Подходящее сверло по дереву

Мягкая или твердая древесина, ДСП, фанера или МДФ — для всех этих пород дерева лучше всего использовать спиральное сверло по дереву. Он имеет центрирующую точку, которая позволяет точно позиционировать сверло. Кроме того, конические сверла помогают избежать разрыва древесины.

1.1.3 Подходящее сверло для камня или бетона

Сверло по каменной кладке или бетону является предпочтительным вариантом для сверления очень твердых материалов, таких как бетон, природный камень или гранит. Он имеет твердосплавный наконечник и обычно изготавливается из инструментальной/углеродистой стали.

1.1.4 Подходящее сверло для плитки

Для сверления мягкой и средней плотности плитки можно использовать специальное сверло для плитки с твердосплавным наконечником с алмазной заточкой. Чтобы сверло не соскальзывало с поверхности, попробуйте сначала приклеить скотч к плитке, а затем просверлить отверстие. Небольшой совет: начните с низкой скорости, а затем постепенно увеличивайте ее по мере того, как сверло углубляется в материал. Чтобы плитка не треснула, важно прикладывать правильное усилие. Прикладывайте умеренное давление, чтобы начать сверлить отверстие, затем от легкого до очень легкого.

1.1.5 Подходящее сверло для пластика и различных других материалов (например, дерева и металла)

Сверла MultiConstruction можно использовать для сверления пластика и ряда других материалов, что делает их идеальными для сверления дверей шкафов, например, которые состоят не только из дерева, но и могут иметь металлические элементы/крепления. Они подходят для использования на всех материалах, с которыми вы, вероятно, будете работать дома, включая многослойные материалы, кирпич, плитку и алюминий. Однако, по возможности, всегда лучше использовать специальное сверло для определенного типа материала, чем сверло MultiConstruction, потому что оно разработано специально для рассматриваемого материала.

1.2 Выбор сверла подходящего размера

Диаметр выбираемого сверла зависит от того, насколько большое отверстие вы хотите просверлить. Большинство сверл в настоящее время имеют диаметр от 1 мм до 20 мм.

Вы также можете определить размер сверла в зависимости от винтов, которые вы хотите использовать. Диаметр просверливаемого отверстия должен быть немного меньше диаметра шурупа. Так, например, если вы используете винт 3,5 мм, используйте сверло диаметром 3 мм.

Если вы используете анкеры для стен, а также шурупы, сверло и анкеры должны иметь одинаковый диаметр.

Диаметр сверла и материал, на котором вы хотите его использовать, также определяют скорость сверления.

1.3 Упаковка для сверл

Когда вы идете в магазин товаров для дома, вам нужно знать, какой материал вы сверлите, и какого диаметра и длины вам нужно сверло: изображение, подобное приведенному выше, показывает, что вы можете использовать дрель для. Диаметр биты обычно можно найти в коробке в верхнем левом углу, а общую и рабочую длину можно увидеть на рулетке вдоль края упаковки.

На упаковке указано, для чего можно использовать сверло

1.4 Типы сверления и длина сверла

Иногда вам нужно просверлить специальные типы отверстий или просверлить необычные материалы. Что бы вам ни понадобилось, для этого случая найдется сверло.

1.4.1 Сквозные отверстия

Если вам нужно просверлить материал насквозь, вам нужно сделать сквозное отверстие — хорошим примером этого является наш проект подвесных светильников. Если вы делаете сквозное отверстие, сверло должно быть длиннее толщины материала.

1.4.2 Глухие отверстия

Иногда вам не нужно просверливать материал насквозь, например, если вы хотите сделать невидимые отверстия для подвешивания вещей, как в нашем детском крючке в форме короны. проект. Это называется глухим отверстием. Его легко сделать из дерева, используя спиральное сверло по дереву, которое короче толщины материала. Если у вас есть только одно сверло, длина которого превышает толщину материала, вы можете отметить глубину отверстия на сверле лентой. Таким образом, вы будете знать, на какую глубину бурить. Если вам нужно сверло большего диаметра, лучше всего подойдет сверло Форстнера.

Вы можете отметить глубину отверстия на сверле с помощью ленты

1.
4.3 Tiefbohrung

Глубокие отверстия аналогичны глухим отверстиям, за исключением того, что здесь отверстия особенно глубокие (как минимум в пять раз больше диаметра сверла). Это наиболее распространенный тип сверления, если вы хотите что-то закрепить на потолке или стене. Например, вам нужно будет просверлить глубокие отверстия, чтобы создать собственный вертикальный сад, чтобы вы могли повесить свой проект на стену.

1.4.4 Сверление отверстий разного размера

Ступенчатое сверло можно использовать для быстрого и точного сверления отверстий в цветных металлах, листовой стали и пластике. Благодаря разным диаметрам сверла можно сверлить отверстия диаметром от 4 до 20 мм. Центровочное приспособление помогает точно сверлить.

Проще всего сверлить отверстия разного размера с помощью ступенчатого сверла

1.4.5 Сверление очень больших отверстий в древесине

Если вы хотите просверлить в древесине отверстия особенно большого диаметра (т. также называются глухими отверстиями – лучше всего использовать долото Форстнера. Однако это не подходит для особенно глубоких отверстий или сквозных отверстий.

При сверлении больших отверстий диаметром более 10 мм лучше всего использовать сверло Форстнера

2. Определите глубину отверстия

Не знаете, на какую глубину сверлить стену? Затем определите глубину на стенных анкерах, которые вы хотите использовать. Как правило, для определения глубины отверстия используйте следующую формулу: длина анкера + 10 мм. Это гарантирует, что якорь полностью скроется из виду позже.

Если вы не используете анкеры, используйте длину и диаметр винтов, чтобы определить длину сверла, глубину и диаметр отверстия.

Существует четыре основных типа хвостовиков

3. Какое сверло подходит к какому инструменту?

Помимо различных наконечников, сверла также различаются по форме хвостовика. Хвостовик – это часть, которая вставляется в патрон дрели.

Различные типы сверлильных патронов включают самоцентрирующийся/трехкулачковый патрон, который удерживает сверло на месте тремя «кулачками» (точками крепления). Поворачивая патрон, его можно подогнать под диаметр хвостовика сверла, чтобы надежно закрепить сверло. Существуют также различные патроны SDS: здесь сверло защелкивается, когда оно вставлено в патрон, без необходимости затягивать патрон или подгонять его под диаметр хвостовика сверла.

Существует четыре основных типа хвостовиков сверл, каждый из которых подходит для определенных инструментов:

  • Круглый или цилиндрический хвостовик подходит почти для всех дрелей и ударных дрелей.
  • Шестигранный хвостовик. Сверла с таким хвостовиком лучше подходят для сверл с трехкулачковым патроном. Шестигранный хвостовик является особым типом этого хвостовика и имеет дополнительную канавку. Помимо трехкулачковых патронов, он подходит для патронов SDS Quick и патронов с шестигранным хвостовиком.
  • Хвостовики SDS Quick подходят для аккумуляторных перфораторов Uneo, а также могут использоваться со всеми трехкулачковыми патронами. Это делает его единственным хвостовиком, который можно использовать как с перфоратором, так и с ударной дрелью.
  • Хвостовики SDS Plus предназначены исключительно для сверлильных патронов SDS Plus. Эти хвостовики нельзя использовать с другими патронами, такими как трехкулачковый патрон или другие адаптеры патрона SDS.

Мы составили таблицу, чтобы помочь вам решить, какое сверло подходит для вашего инструмента.

Die Übersicht zeigt dir, welcher Bohrer in welche Maschine passt. Анкеры помогут вам прочно и надежно закрепить предметы на стене. © fischer

4. Какой тип настенного анкера подходит для моего проекта?

Чтобы картины и полки надежно держались на стене, важно использовать правильные настенные анкеры. Применяется то же правило, что и для сверл: анкер должен хорошо подходить к материалу, в котором вы сверлите.

Размер необходимого анкера зависит от размера просверливаемого отверстия. Например, если вы использовали сверло диаметром 6 мм, вам следует использовать анкер того же размера. Винты, которые вы используете, должны иметь немного меньший диаметр, около 4–5 мм, что противоположно тому, если вы не используете анкеры (см. 1.2). На упаковке настенного анкера обычно указываются длина и диаметр винтов, которые следует использовать.

Как правило, шуруп всегда должен быть немного длиннее анкера, чтобы он выступал из стены. Чем длиннее анкер, тем большую нагрузку он может выдержать. Таким образом, чем выше нагрузка, тем длиннее должен быть шуруп по сравнению с анкером. В зависимости от нагрузки винт может быть от 3 мм (низкая нагрузка) до 16 мм (высокая нагрузка) длиннее.

Убедитесь, что вы очистили просверленное отверстие, прежде чем вставлять анкер. Например, вы можете использовать ручной пылесос для удаления пыли или остатков сверления.

Используйте эти анкеры для стен из гипсокартона, бетона и кладки/кирпича

4.1 Стены из различных материалов

Стены могут быть изготовлены из бетона, кирпича или панелей, таких как гипсокартон (гипсокартон).

4.1.1 Стандартный или легкий бетон

Бетон является идеальным материалом для крепления или подвешивания предметов. Длинные стеновые анкеры, изготовленные из пластика и химических растворов, таких как цементный раствор, с соответствующим оборудованием особенно подходят для этого типа стен. Для легкого бетона, который легче стандартного бетона благодаря добавлению стиропора или пемзы, идеально подходят. Они расширяются по мере затягивания шурупа, обеспечивая прочную фиксацию в стене.

4.1.2 Кирпичная кладка (полнотелый кирпич)

Для стен из полнотелого кирпича (например, силикатный или глиняный кирпич) можно использовать почти все пластиковые анкеры.

4.1.3 Кирпичная кладка (дырчатый кирпич)

Если ваши стены сделаны из пустотелого кирпича (похожего на полнотелый кирпич, но с равномерно расположенными полостями), вам следует попробовать использовать анкеры, которые перекрывают полости или заполняют их. Идеальны анкеры с цементным раствором, а также пластиковые анкеры, которые расширяются.

4.1.4 Панели (например, гипсокартон)

Для стен из гипсокартона, также известного как гипсокартон, можно использовать специальный спиральный анкер для гипсокартона, изготовленный из металла или пластика. В отличие от стандартных анкеров, этот не расширяется. Вы также должны использовать анкеры для полых стен, сделанные из пластика или металла.

4.1.5 Полые стены

Для достижения наилучших результатов при работе с гипсокартоном следует использовать либо анкер для гипсокартона, либо специальный анкер для полых стен, изготовленный из пластика и металла. Это подходит для использования с полостями разных размеров и надежно держится. Универсальный анкер также является опцией, так как он расширяется за панелями и полостями.

Различные типы сверлильных станков и их удобство использования

Сверлильный станок — это больше, чем привычный инструмент для домашних мастеров и профессионалов. Универсальность и вариативность применения различных типов сверлильных станков привлекли внимание энтузиастов. Возможно, вы уже хорошо разбираетесь в типах или ищете информацию об определенном виде. В любом случае, эта статья должна помочь.

Для чего используется сверлильный станок? Проще говоря, вы можете использовать его для сверления отверстий в любой поверхности, какую только можете себе представить! С помощью этих машин можно делать отверстия разного размера и очень точной глубины.

Кроме того, различные типы сверлильных станков можно использовать для развертывания, нарезания резьбы, зенкерования и торцовки. Давайте узнаем больше о характеристиках каждого типа сверлильного станка. В этой статье вы также узнаете больше о функциях различных сверлильных станков. Давайте начнем!

Если вас интересуют самостоятельные проекты, ремонт дома своими руками по выходным или любые другие работы, связанные со сверлением, оставайтесь с нами и узнайте больше о различных типах сверлильных станков.

Почему? , вы сможете сверлить отверстия в трубопроводах, обрабатывать отверстия и подготавливать их к посадке дополнительных деталей оборудования, точно дорабатывать уже имеющиеся отверстия, делать фаски под головки винтов, а также увеличивать уже имеющиеся отверстия. Вам нужно будет узнать больше о каждом типе сверлильного станка, чтобы правильно их использовать.

1. Переносной сверлильный станок

Переносной сверлильный станок является идеальным выбором для операций, требующих хорошей маневренности из-за ограниченного пространства. Эти машины удобны, компактны, малы и обычно легки. Самым большим преимуществом этих типов является тот факт, что вы можете использовать их с любого положения и даже с очень маленькими диаметрами. Вы можете использовать их со сверлами разных размеров, вплоть до 12 мм, и вам не понадобится стол для сверлильного станка.

2. Чувствительный сверлильный станок

Чувствительный сверлильный станок является одним из специальных типов сверлильных станков, который характеризуется шпиндельной головкой с ременным приводом. Обычно это небольшая машина. Он также используется для небольших отверстий. Этот тип машин поставляется только в ручной версии, а не в автоматической.

Вот почему этот тип машин называется «чувствительным». Эксперты и профессиональные пользователи говорят, что они ценят эту особенность чувствительных сверлильных станков, потому что они могут чувствовать каждый шаг резки, что позволяет им полностью контролировать. Этот тип следует использовать для легких и умеренных проектов.

С этим типом станков можно использовать сверла диаметром от 1,5 до 15,5 мм. Существует два основных типа чувствительных сверлильных станков. Это скамья и напольный тип.

a) Настольный монтаж

Настольные станки имеют небольшие размеры, легче, чем большинство других типов, и оснащены ножным переключателем. Он используется для удобного выключения машины. Как следует из названия, настольный сверлильный станок монтируется на верстаке.

Для чего его можно использовать? Этот тип сверлильных станков в основном используется для легких деталей и легких проектов.

b) Напольный монтаж

Если вам нужен чувствительный сверлильный станок, но вы также хотите использовать его для более крупных проектов, более сложных проектов и более тяжелых кусков материала, вы не сможете извлечь выгоду из настольного типа установки. Вам нужен напольный сверлильный станок. однако вам необходимо знать о различных проблемах, с которыми сталкиваются эти машины.

Эти типы сверлильных станков более мощные и являются лучшим выбором для крупных проектов. Обычно к ним прилагается несколько полезных аксессуаров. Они быстрые, надежные и подходят абсолютно для всего, кроме одного: портативности.

3. Вертикально-сверлильный станок

Типы сверлильных станков включают современный вертикально-сверлильный станок. Этот тип отличается шпиндельной головкой с зубчатой ​​передачей. Самым значительным преимуществом является тот факт, что вы можете выбирать между автоматическим и ручным режимами работы. Какова наиболее подходящая область применения? Большие отверстия. Эти типы сверлильных станков являются выбором № 1 для больших отверстий.

Существует два основных типа вертикально-сверлильных станков – с круглым сечением и с коробчатым сечением. Давайте посмотрим, для чего используется каждая из этих машин.

a) Секция круглой колонны

Машина для секции круглой колонны состоит из круглой колонны, как следует из ее названия, и используется для более легких проектов. Причина, по которой он не подходит для тяжелых материалов, заключается в том, что он имеет меньшую прочность, чем другие типы сверлильных станков.

b) Станок с коробчатой ​​колонной

Коробчатая колонна имеет те же характеристики, что и круглая колонна, за исключением коробчатой ​​колонны, которая выделяет ее. Это дает этому типу машины большую силу. Он также более жесткий и идеально подходит для более требовательных проектов.

4. Радиально-сверлильный станок

Вот мы и подошли к типам сверлильных станков, которые являются абсолютными победителями по популярности среди различных категорий пользователей – радиально-сверлильные станки. К основным преимуществам этого типа относятся исключительная универсальность, гибкость, превосходное превосходство в работе над крупными проектами и тяжелыми и требовательными деталями, а также отличная маневренность и простота управления машиной. Опытные пользователи обычно комбинируют его с поворотным столом, и их также можно автоматизировать.

Существует три основных типа радиально-сверлильных станков. К ним относятся простой, полууниверсальный и универсальный сверлильный станок. Давайте узнаем больше о каждом из этих типов.

а) Обычный

Обычный радиально-сверлильный станок предназначен для перемещения в трех направлениях. Прежде всего, вы можете использовать простую машину для выполнения вертикальных движений рук колонны. Во-вторых, вы можете использовать его для выполнения горизонтальных движений сверла вдоль руки машины. Наконец, простые механизмы подходят и для круговых движений. Рука вращает колонку.

b) Полууниверсальный

Полууниверсальный сверлильный станок имеет те же три варианта движения, что и вышеописанный простой тип, плюс дополнительное движение, которое можно описать как качание головки вокруг горизонтальной оси рычага. Поэтому этот тип еще более универсален и совершенен, чем простые модели.

в) Универсальный

Универсальные радиально-сверлильные станки отлично подходят, если вам необходимо выполнить вращение руки буровой головки. Почему это важно? Это движение имеет решающее значение для любой работы, требующей сверления под углом. Такие станки используются в проектах, которые невозможно реализовать даже на станках с ЧПУ.

5. Многорядный сверлильный станок

Одной из основных моделей сверлильных станков на рынке является многорядный сверлильный станок. Он отличается многочисленными одношпиндельными колоннами, расположенными на одной машинной базе. Это позволяет выполнять множество операций в разных положениях рабочего стола. Именно поэтому этот тип станка называется станком для группового бурения, и именно по этой причине мы используем его в промышленных целях и в массовом производстве.

6. Многошпиндельный сверлильный станок

Многошпиндельный сверлильный станок — лучший выбор, если вам нужен инструмент, который просверливает много отверстий одновременно. Кроме того, этот станок идеально подходит для изготовления одинаковых отверстий по определенному шаблону. Вот почему этот тип также используется для промышленного массового производства, как и предыдущий тип группового бурения.

7. Автоматический сверлильный станок

Как следует из самого названия, автоматический сверлильный станок является лучшим выбором для серийного и автоматизированного производства. Благодаря очень простому процессу настройки он подходит для проектов, не требующих большого участия человека. Такие машины обычно очень регулируемы и имеют поворотный механизм. Их самые большие преимущества включают экономию времени, денег и человеческих усилий, а также получение идентичных результатов на одинаковых кусках материала.

8. Станок для глубокого сверления

Этот тип сверлильного станка способен делать отверстия с отношением глубины отверстия к диаметру, равным или превышающим 10:1. Эти станки идеально подходят для оружейных стволов и промышленных применений, требующих глубоких отверстий. Вот почему этот тип считается одним из самых передовых типов сверлильных станков. Это точные, удобные и надежные машины.

Существует два основных типа станков для глубокого сверления. Это вертикальный тип и горизонтальный тип станка для глубокого сверления. Давайте изучим основы обоих этих типов.

а) Вертикальный

Эти удивительные станки идеально подходят для сверления, развертывания, расширения и т. д. глубоких отверстий с перемещением вдоль вертикальной оси. Большинство представленных сегодня на рынке вертикальных станков для глубокого сверления имеют систему механической трансмиссии. У них также есть превосходный метод регулировки сегмента вращения, который обеспечивает превосходную точность и удобство.

б) Горизонтальный

Сверлильный станок (для горизонтальных глубоких отверстий) идеально подходит для выполнения глубоких горизонтальных отверстий. Они универсальны и настраиваются, так что вы можете делать отверстия в любой точке системы координат.

В общем, сверлильные станки — это удивительные и универсальные инструменты, от которых вы можете получить значительную пользу. Помните, что разные типы сверлильных станков требуют почти одинаковых мер безопасности. При использовании сверлильного станка вы должны узнать, как работает ваша конкретная модель сверлильного станка. Вы должны очень внимательно прочитать руководство и всегда придерживаться правил и указаний производителя.

Кроме того, вы всегда должны носить защитное снаряжение, в том числе защитные очки. Не надевайте украшения и не теряйте одежду.

Также всегда следует использовать оригинальные детали сверлильного станка, особенно когда речь идет о самих сверлах. Не забудьте закрепить изделие, над которым работаете, закрепить его и крепко удерживать.

Отключите машину от источника питания сразу после окончания работы. Затем осторожно сотрите пыль и очистите машину, прежде чем поместить ее в коробку для хранения.

5 обязательных насадок для сверления (сделай сам)

Обновлено: 01 октября 2018 г.

Эти пять гаджетов помогают сэкономить время и решить проблемы

Следующий проект›

Семейный мастер на все руки

Заставьте дрель делать больше, чем просто сверлить отверстия. Эти пять насадок для дрели решают проблемы и экономят время. Кроме того, они будут работать с аккумуляторными или сетевыми дрелями.

Авторы журнала «Сделай сам» из журнала «Семейный мастер на все руки»

Как раз тогда, когда вы подумали, что больше не сможете найти больше применения своей дрели

Когда я купил свою первую дрель, я использовал ее для одной цели — сверлить отверстия. В конце концов, я счел эффективным иметь специальный ящик для инструментов — мой набор для сверления — чтобы нести это сверло и несколько приспособлений для сверления непосредственно к задаче. За годы работы я перепробовал множество приспособлений для дрели. Большинство оседали на дне моего ящика с инструментами и оставались там.

Но пять насадок остались в моем наборе для сверления, потому что они снова и снова доказывали свою ценность как экономия времени и решение проблем. Одним из преимуществ этих аксессуаров для инструментов является то, что вы можете использовать их как с сетевыми, так и с аккумуляторными дрелями. Кроме того, они дешевы и их можно приобрести в большинстве хозяйственных магазинов, на лесопилках и в хозяйственных центрах.

В зависимости от вашего уровня навыков и круга задач вы скоро поймете, какие приспособления для дрели подходят вам лучше всего. Вот мои любимые насадки для дрели:

Вращающийся рашпиль

Вращающийся рашпиль

С помощью вращающегося рашпиля сошлифуйте лишнюю древесину. Он также отлично подходит для расширения или придания формы отверстиям в дереве и многих пластмассах. Периодически счищайте рашпиль старой зубной щеткой. Если вы работаете с дрелью в течение длительного времени или действительно опираетесь на инструмент, вы можете перегрузить двигатель или повредить его подшипники. Либо дайте дрели отдохнуть, либо используйте более мощную дрель, которая может обеспечить необходимую мощность при сохранении оборотов. Это выглядит грубо, и это так. Ротационный рашпиль не является чистовым инструментом. Вам придется использовать напильник и/или наждачную бумагу, чтобы сгладить все видимые следы.

После того, как вы просверлите большое отверстие или вырезаете рисунок в дереве, что вы можете сделать, когда вам нужно снять «немного больше»? Я считаю, что лучшим выбором будет насадка для вращающегося рашпиля. Одинаково хорошо шлифует дерево и пластмассу (если они не хрупкие). Чтобы снять много материала, во время работы опирайтесь на дрель. Ротационный рашпиль не является чистовым инструментом. Вам придется использовать напильник и/или наждачную бумагу, чтобы сгладить все видимые следы.

Самоцентрирующиеся насадки для петель

Сверление точно отцентрованных отверстий

Сверлите точно центрированные отверстия быстро и уверенно. Эти самоцентрирующиеся шарнирные насадки, иногда называемые битами Vix, гарантируют, что сделанные вами отверстия позволят винтам правильно входить в потайные детали.

Сверление направляющих отверстий для шарнирных винтов раньше было утомительным и медленным. Иногда моя дрожащая рука делала отверстие не по центру, что приводило к тому, что винты не устанавливались должным образом в шарнирной пластине. Все изменилось после того, как я обнаружил эту находку. Самоцентрирующиеся шарнирные биты бывают разных фиксированных размеров, чтобы соответствовать размерам отдельных винтов. Один размер не подходит всем, но две насадки среднего размера (№ 5 и 6 и № 8-10, соответствующие стандартному размеру шурупов) подходят для большинства дверей, а также кухонных и ванных шкафов.

Просто вставьте конусообразную головку самоцентрирующейся фрезы в потайной край петли. Включите дрель и нажмите. Скрытая пружина внутри устройства сжимается, сверло движется вперед, и вуаля — идеально отцентрованное отверстие нужного диаметра для вашего винта.

Бит для гипсокартона

Заверните шурупы для гипсокартона на необходимую глубину

Ускорьте подвешивание листов гипсокартона с помощью биты для гипсокартона. Сверло будет вкручивать шурупы на нужную глубину — достаточно мелкую, чтобы поддерживать гипсокартон, но достаточно глубокую, чтобы головки шурупов не мешали мастерку для склеивания гипсокартона. Чтобы не загнать винт слишком глубоко, не давите на дрель слишком сильно.

Шуруповерт — лучший инструмент для заворачивания шурупов при работе с гипсокартоном размером с комнату. Но когда вы подвешиваете только пару листов или вам нужно прикрепить панель 4 × 12 к потолку с помощью первых нескольких винтов, бит для гипсокартона в аккумуляторной дрели — единственный выход.

Контурный цилиндр сверла для гипсокартона гарантирует, что шуруп будет вбит в панель на правильную глубину. На лицевой стороне панели появятся ямочки, но она не ослабнет — она готова к оклейке гипсокартоном. По этой причине сверло для гипсокартона является лучшим выбором, чем магнитный держатель бит с наконечником Phillips. С держателем бит винты часто будут закручены слишком глубоко. Когда это произойдет, бумажная поверхность панели порвется, и винт не выдержит вес панели. Другой винт должен быть правильно закручен рядом с первым. Представьте, что вы делаете это несколько раз, удерживая панель у потолка, а ваши руки превращаются в резину. Затем вложите несколько долларов и добавьте это сверло в свой набор сверл.

Шестигранная насадка

Используйте шестигранную насадку для завинчивания

Быстро установите лестничную стойку на саморезы с шестигранной головкой, закручиваемые шестигранной насадкой.

Соединение листового металла, ремонт приборов и забивание определенных крепежных элементов для бетона можно упростить и ускорить, добавив в набор сверла шестигранную насадку. Каждая шестигранная насадка приводит в действие один винт с шестигранной головкой фиксированного размера. В зависимости от количества этих крепежных деталей отдельных размеров, с которыми вы сталкиваетесь, вам может понадобиться либо одна бита, либо набор. Самый распространенный размер – 1/4 дюйма. шестигранный винт. Покупайте шестигранные биты с функцией «захвата» с уплотнительным кольцом, которая надежно удерживает винт, когда вы его позиционируете и закручиваете.

Магнитный держатель бит и биты

Быстрое и легкое завинчивание шурупов

Быстрое завинчивание шурупов без выпадения шурупов до того, как вы доставите их в отверстие. Магнитные держатели бит подходят для различных недорогих насадок: Phillips, Torx, квадратный хвостовик и прямые. Они также бывают разной длины.

Различные биты для разных головок винтов

Магнитные держатели бит подходят для различных недорогих отверток: Phillips, Torx, квадратного и прямого.

Далее, к сверлам, больше всего в моей дрели запрессован магнитный держатель бит. Держатели бит экономят массу времени, быстро принимая различные биты отверток. Держатели бит бывают разной длины. 3-дюймовый. Модель хорошо подходит для установки новой дверной ручки, не царапая ее. Доступны более длинные держатели для бит, чтобы проникнуть глубоко в недоступные ниши.

Я покупаю только магнитные держатели, которые лучше захватывают как вставляемые биты, так и винты, которыми они закручивают. Это позволяет мне работать с дрелью одной рукой практически в любом положении.

Даже с этим преимуществом не забывайте об основах заворачивания шурупов:

  • Вы можете легко снять головку шурупа, не удерживая кончик биты плотно в пазу шурупа.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
