1. Высокая производительность. Чаще всего на рассматриваемом устройстве устанавливается двигатель мощностью 3 кВт и осуществляющий 3000 оборотов в минуту. Это гораздо мощнее того, что может быть на обычном бытовом инструменте, так что любые работы будут выполнены гораздо быстрее.
2. Аккуратность производственного процесса. Подключённый к вытяжке пылесос исключит распространение опилок по всей мастерской и значительно улучшит вам обзор.

Промышленный пылесос минимизирует количество деревянных опилок в воздухе

Недостатки

Необходимо сразу же упомянуть и о некоторых минусах данного оборудования, о которых лучше знать ещё до их приобретения, чтобы сделать наиболее взвешенный выбор:

1. Один двигатель на всё. То, что позволяет быть станку универсальным и компактным, одновременно доставляет и определённые неудобства. Имеется в виду, если мотор, например, сгорит при выполнении одной из операций, то вы, соответственно, лишитесь возможности выполнять и остальные. Так что давайте оборудованию остыть, вовремя смазывайте и прислушивайтесь к звукам его работы, будьте с ним бережны.

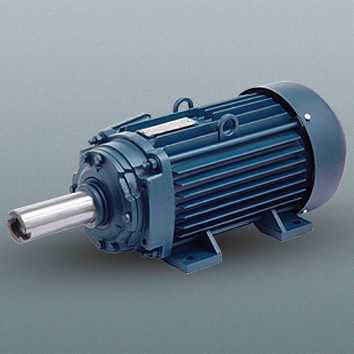

Образец двигателя деревообрабатывающей установки

1. Травмоопасность. Мы уже упомянули о необходимости соблюдения правил безопасности во время работы за станком, но дело ещё и в том, что из-за наличия множества встроенных инструментов у базовой комплектации не всегда достаточно установлено защитных кожухов, чтобы максимально оградить пользователя от рабочих элементов. В этом случае после установки его в своей мастерской добавьте заградительные щитки самостоятельно.

Особенности выбора

В зависимости от того, куда вы покупаете универсальный станок, следует руководствоваться следующими рекомендациями:

1. Домашняя мастерская. Объёмы бытовых работ, как правило, меньше промышленных, следовательно, переплачивать за мощность не стоит, вполне подойдёт модель с двигателем в 1 кВт. Кроме того обратите внимание на то, чтобы агрегат питался от 220 В, что являет

i-perf.ru

универсальные и другие модели для деревообработки

Для обработки дерева может применяться самое различное оборудование. Большое распространение получили универсальные станки по дереву, которые предназначены для проведения самых различных операций. Комбинированный станок по дереву можно использовать для реализации творческих идей при изготовлении мебели или декоративных изделий из дерева. Некоторые модели могут применяться для установки в домашней мастерской.

Классификация оборудования

В продаже есть просто огромное количество универсальных станков, которые могут применяться для проведения различных операций с деревянными заготовками. К основным признакам, по которым проводится классификация, относятся следующие моменты:

1. Тип проводимых операций.
2. Степень автоматизации процесса.
3. Размеры оборудования.
4. Предназначение.

Многооперационные деревообрабатывающие станки могут применяться для проведения самых различных операций. Кроме этого, все оборудование условно можно разделить на две большие группы: для бытового применения или профессиональные. В продаже появились модели, которые имеют встроенный блок числового программного управления, за счет чего повышается степень автоматизации обработки. Что касается размеров, то во многом они определяют габариты обрабатываемых заготовок.

Классификация также проводится по особенностям компоновки:

1. Все узлы расположены на одной станине, заготовка перемещается мастером от одной зоны обработки к другой. Оборудование этой группы характеризуется высокой мощностью и удобством в использовании.
2. Выделяют компоновку, при которой все узлы расположены по типу насадок кухонного комбайна. Отличается станок этого типа компактностью. Смена режущего инструмента требует времени.

Для бытового применения подходят модели станков, у которых все узлы могут сменяться оператором. Это связано с тем, что для их установки требуется намного меньше свободного места.

Особенности функциональности

Комбинированные станки по дереву профессиональные мастера используют для получения качественных изделий. Продаваемое оборудование дает возможность совершать следующие операции:

1.
   Пиление вдоль или поперек волокон массива дерева. Эта операция применяется для распиливания деталей и раскройки плит, а также выполнения работы по обрезке заготовок.
2. Для получения глухих и сквозных отверстий проводится операция сверления. Она предусматривает применение сверла.
3. Строгание проводится для выравнивания поверхности пиломатериалов по профилю или плоскости. Подобным образом можно провести обработку брусьев, щитов и досок различных размеров.
4. Шлифование относится к операциям финишной обработки. Она проводится для устранения провесы, волны, заусенцев, острых кромок и других дефектов. Кроме этого, операция позволяет получить поверхность с требуемым показателем шероховатости.
5. Заточка выполняется для обработки заготовок цилиндрической формы. Она предусматривает применение специального режущего инструмента.
6. Фрезерование проводится крайне часто. Подобная операция позволяет получить изделия сложной формы. При установке более подходящей фрезы проводится нарезание сложного узора.

Большинство моделей, предназначенных для бытового применения, питается от сети 220 В. Более мощные промышленные станки подключаются к трехфазной сети.

Исполнительные элементы

Станок для деревообработки многооперационный представлен сочетанием нескольких узлов, которые применяются для выполнения различных операций. Основными исполнительными элементами могут стать:

1. Фреза — режущий инструмент, представленный сочетанием нескольких режущих кромок, расположенных относительно друг друга под различным углом.
2. Циркулярная пила предназначается для разделения заготовок на несколько частей.
3. Для строгания применяется вал с ножами. Зачастую узел может перемещаться вдоль всего стола.
4. Абразивный диск используется при выполнении шлифовальной операции.

Каждая разновидность станка имеет свой определенный набор рабочих узлов. К примеру, распускной станок по дереву зачастую представлен сочетанием циркуляционной пилы и фрезы.

Возможности станков характеризуются следующим образом:

1. При создании станков изготавливают конструкцию, которая позволяет ускорить процесс смены режущего инструмента.
2. Многие узлы устроены так, что можно регулировать глубину врезания и другие показатели.

При выборе станков уделяют внимание жесткости соединения. Возникающая вибрация может привести к серьезному снижению точности обработки. Для перемещения основных узлов и передачи вращения устанавливается электрический двигатель. От его мощности зависит область применения станка.

Плюсы многофункциональных устройств

С размещением многофункционального станка в домашней мастерской может возникнуть довольно большое количество проблем, так как стоимость устройства весьма велика и для него требуется достаточное количество свободного пространства. Проще всего провести установку отдельной циркулярной пилы или небольшой дрели, а также фрезера. Однако многофункциональный станок обладает довольно большим количеством достоинств:

1. Работа на специальном станке — более простая задача, чем при применении ручного инструмента. В случае когда нужно проводить обработку большой серии заготовок, следует уделить внимание именно станку. В подобном случае можно существенно повысить качество обработки.
2. Значительно повышается качество получаемых изделий. Использовать рассматриваемое оборудование можно даже при отсутствии соответствующих навыков. В случае применения ручного инструмента именно навыки определяют качество механической обработки.
3. Сокращается время, которое требуется для получения деталей. При применении многофункционального станка процесс механической обработки заметно ускоряется, за счет чего снижается стоимость изделий.

Единственным, но существенным недостатком станков можно назвать их высокую стоимость. Кроме этого, нужно проводить периодическое обслуживание.

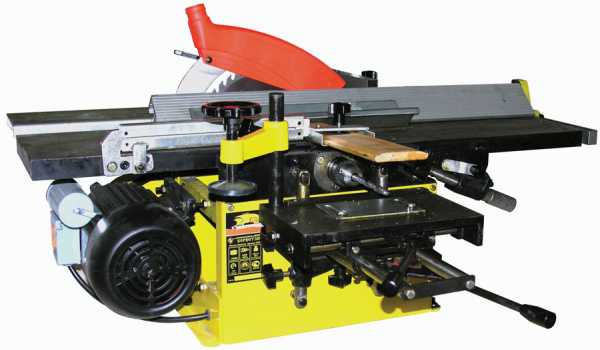

Станок Корвет 322

При применении станка Корвет 322 можно проводить самые различные операции. Применяется эта модель для обработки деревянных заготовок в домашних условиях. К ключевым моментам относятся:

1. Можно выполнять строгание по направляющей планке.
2. Модель применяется для строгания по толщине.
3. Корвет 322 подходит для пиления в продольном и поперечном направлении.

Станок может использоваться для выполнения сверлильно-фрезерных операций. Кроме этого, модель имеет относительно небольшие размеры, за счет чего упрощается процесс установки.

Вращение передается от асинхронного двигателя. Для повышения безопасности использования оборудования устанавливается магнитный пускатель. За счет установки этого элемента можно исключить вероятность произвольного пуска станка.

В качестве привода устанавливается ременная передача. Она выступает также в качестве защиты от перегрузки. Для создания рабочего стола применяется серый чугун, который может гасить вибрацию. К другим особенностям конструкции относятся следующие моменты:

1. Если рассматривать комплектацию станка, то следует отметить, что в нее входит три ножа. Они расположены над защитной планкой.
2. Устанавливается параллельный упор, который позволяет выполнять строгание и пиление в продольном или поперечном направлении.
3. Производитель установил пильный диск, над которым расположен защитный кожух.

Для фрезерования и сверления устанавливается концевая фреза. При их применении можно изменять положение заготовки в трех плоскостях. Станок может подключаться к сети 220 В, мощность установленного мотора составляет 2,2 кВт.

Модель Zenitech MFL-300A

Довольно востребованной моделью можно назвать Zenitech MFL-300A. Она также применяется для обработки изделий из различных пород дерева. Конструкция имеет несколько узлов, за счет чего существенно расширяется круг проводимых операций.

Станок Zenitech MFL-300A применяется для проведения следующих операций:

1. Фрезерование.
2. Поперечная и угловая резка.
3. Строгание.
4. Сверление.

К особенностям станка относятся следующие моменты:

1. Габариты станка относительно небольшие, что позволяет упростить установку в частной мастерской. Примером назовем то, что масса составляет всего 200 кг.
2. Питается установленный электрический двигатель от сети 220 В.
3. Мощность главного электрического двигателя составляет 3,2 кВт, чего вполне достаточно для длительной обработки небольших заготовок.
4. В оснащение станка входит три ножа, которые защищены специальным кожухом.

Модель характеризуется высокой точностью расположения всех узлов относительно друг друга.

Комбинированный станок MLQ 343

При выборе небольшого станка из бюджетной категории для частной мастерской следует уделить внимание модели MLQ 343. Она обладает весьма привлекательными эксплуатационными качествами:

1. Компактные размеры. Небольшие размеры конструкции определяют то, что станок можно установить в небольшой мастерской. При этом вес оборудования составляет всего 190 кг.
2. Многие уделяют внимание именно этой модели по причине ее доступности. Приобрести станок MLQ 343 можно по цене около 1400 долларов. Эту цену можно назвать приемлемой по причине того, что станок относится к профессиональной группе.
3. Установленный электрический двигатель может питаться от сети 220 В. Показатель мощности составляет 1,5 кВт. На момент работы скорость вращения шпинделя составляет 3 100 оборотов в минуту.

Рассматриваемый станок может применяться для проведения нескольких операций:

1. Долбление.
2. Строгание.
3. Сверление.
4. Фрезерование.

Довольно большая популярность бренда определяет высокое качество сборки и точность позиционирования всех узлов относительно друг друга.

Калибр СЭДМ 2200

Эта модель была создана специально для бытового применения. Она предназначена для выполнения следующих операций:

1. Фугования.
2. Пиления в различных направлениях.
3. Фрезерования.
4. Выборки четвертки.
5. Изготовление проушин и различных пазов.

Важным моментом назовем то, что заготовка может подаваться вручную или автоматически. Довольно большая столешница разделена на три отдельные секции, каждая имеет удобные крепежи. Для повышения безопасности применения станка все подвижные элементы защищаются специальными щитами. В нижней части конструкции есть патрубок, предназначенный для подключения пылесоса. Мощность установленного электрического мотора составляет 2,2 кВт.

В комплект поставки включается:

1. Две фрезы.
2. Дисковая пила.
3. Два абразивных дисков.
4. Долбяк.
5. Сверло.
6. Направляющий упор и сверлильный патрон.

Конструкция обладает качественной сборкой, скорость вращения шпинделя составляет 4100 об/мин. Конструкция характеризуется компактными размерами.

obrabotkametalla.info

видео-инструкция по монтажу своими руками, особенности изделий для дома, цена, фото

Все фото из статьи

Из древесины можно создавать потрясающие своей оригинальностью и необычностью изделия. И всё это благодаря простоте её обработке, которую можно осуществлять множеством различных методов. Универсальные станки по дереву для дома сочетают в себе сразу все инструменты, которые могут использоваться при работе со столь интересным материалом, о них и пойдёт речь в данной статье.

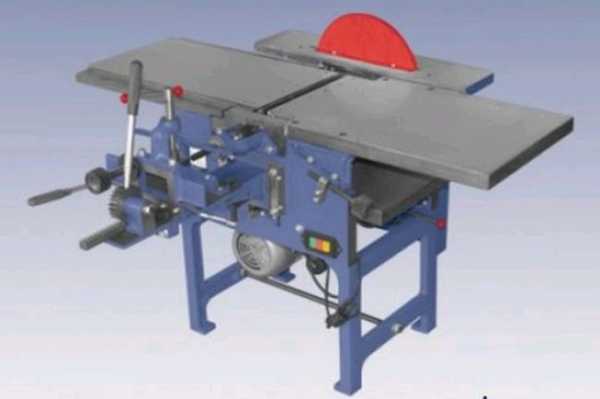

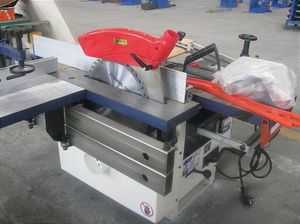

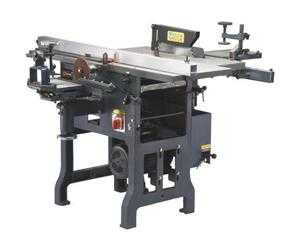

Фото универсального станка для работы с древесиной

Техническое описание

Универсальные станки станки по дереву имеют следующее строение:

Устройство

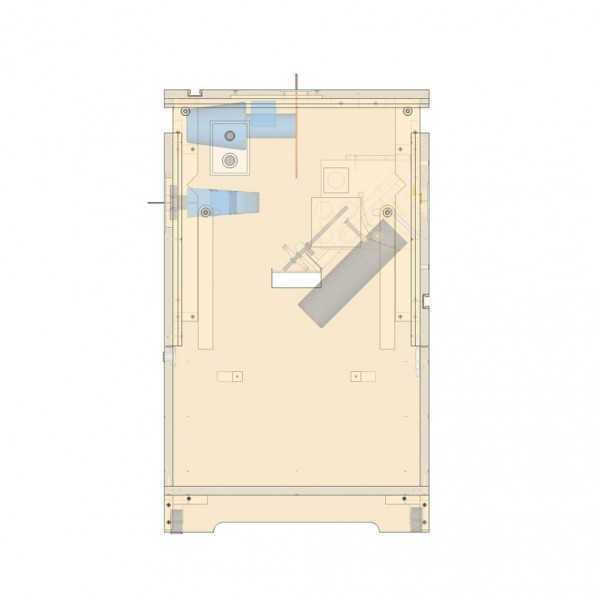

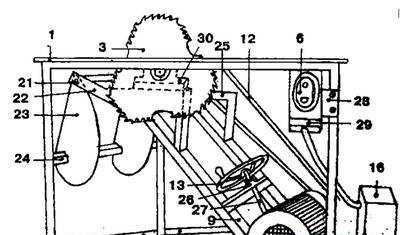

Торцевой вид стандартного универсального деревообрабатывающего станка

Боковой вид стандартного универсального деревообрабатывающего станка

Хоть станок и имеет достаточно сложное строение, при наличии некоторых навыков и желания его можно даже собрать своими руками.

Преимущества

Какие же плюсы предоставляет эксплуатация рассматриваемого оборудования?

Давайте разберёмся:

1. Универсальность.
   Как мы уже отметили выше, станок содержит в себе набор всех популярных инструментов для работы по дереву:

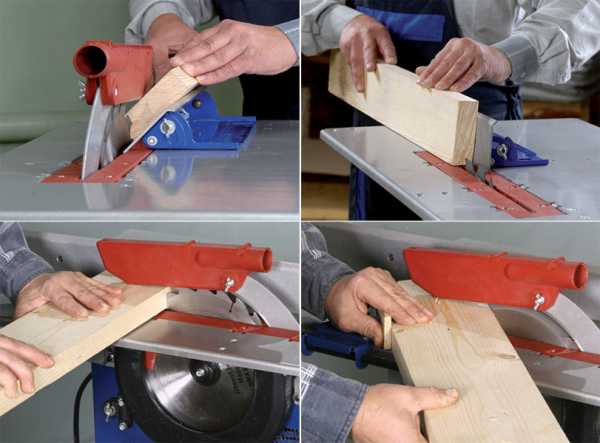

Роспуск доски любым удобным методом

• Рубанок для выравнивания поверхности пиломатериалов.

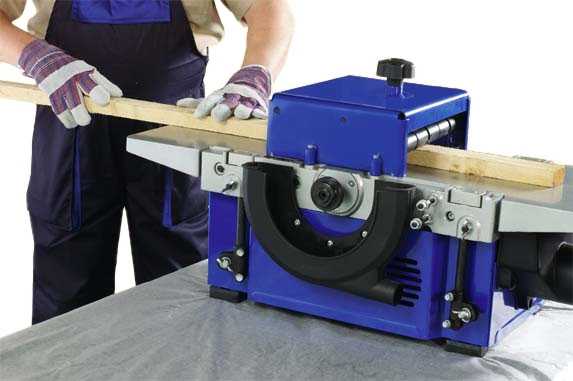

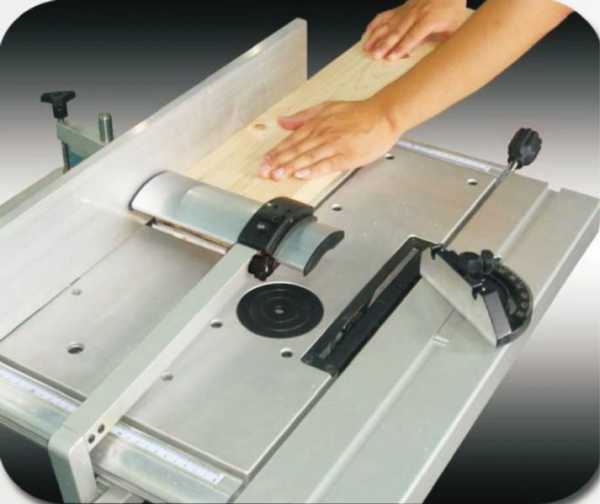

Использование рубанка на деревообрабатывающем домашнем оборудовании

• Сверло для осуществления отверстий различных диаметров.

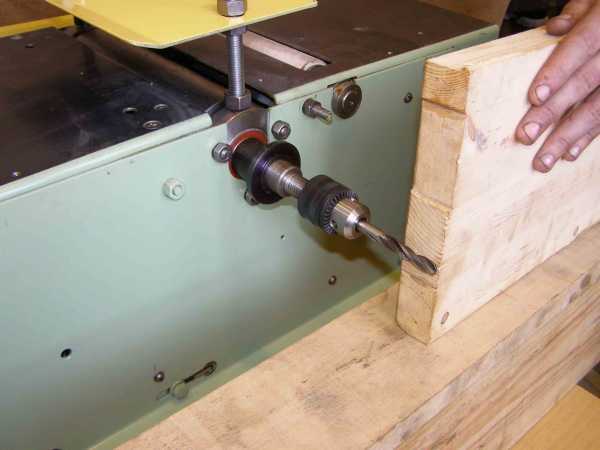

Сверление при помощи универсального станка по дереву

• Фреза для создания фигурных форм.

Совет: при выполнении любой из вышеперечисленных операций рекомендуется одевать защитные очки.
В обратном случае, случайно отлетевшая щепка может повредить глазное яблоко.

Пример защитных очков

2. Выгодная цена. Приобретение одного универсального станка по дереву заменяет покупку многих приборов, что выгодно отражается на итоговой стоимости.
3. Компактность. Один комплекс занимает меньше места, чем размещённое по всей мастерской разноплановое оборудование.

Экономия полезного места особенно важна для малогабаритных мастерских

4. Простая и удобная инструкция эксплуатации. Обрабатываемую деталь можно зафиксировать в любом положении, все операции легко переключаются, управление автоматикой осуществляется элементарно. Если у вас есть основы навыков использования аналогичного оборудования, то освоить работу с универсальным станком по дереву не составит никакого труда.

Работа с деревообрабатывающим оборудованием

Совет: обязательно придерживайтесь во время работы за станком техники безопасности, в особенности не приступайте к выполнению операций в нетрезвом виде.
Ведь в первую очередь это машина с множеством острых элементов, и пренебрежительное отношение к её возможностям может стоить получения тяжёлых травм.

5. Высокая производительность. Чаще всего на рассматриваемом устройстве устанавливается двигатель мощностью 3 кВт и осуществляющий 3000 оборотов в минуту. Это гораздо мощнее того, что может быть на обычном бытовом инструменте, так что любые работы будут выполнены гораздо быстрее.
6. Аккуратность производственного процесса. Подключённый к вытяжке пылесос исключит распространение опилок по всей мастерской и значительно улучшит вам обзор.

Промышленный пылесос минимизирует количество деревянных опилок в воздухе

Недостатки

Необходимо сразу же упомянуть и о некоторых минусах данного оборудования, о которых лучше знать ещё до их приобретения, чтобы сделать наиболее взвешенный выбор:

1. Один двигатель на всё. То, что позволяет быть станку универсальным и компактным, одновременно доставляет и определённые неудобства. Имеется в виду, если мотор, например, сгорит при выполнении одной из операций, то вы, соответственно, лишитесь возможности выполнять и остальные. Так что давайте оборудованию остыть, вовремя смазывайте и прислушивайтесь к звукам его работы, будьте с ним бережны.

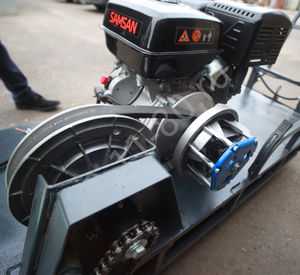

Образец двигателя деревообрабатывающей установки

2. Травмоопасность. Мы уже упомянули о необходимости соблюдения правил безопасности во время работы за станком, но дело ещё и в том, что из-за наличия множества встроенных инструментов у базовой комплектации не всегда достаточно установлено защитных кожухов, чтобы максимально оградить пользователя от рабочих элементов. В этом случае после установки его в своей мастерской добавьте заградительные щитки самостоятельно.

Особенности выбора

В зависимости от того, куда вы покупаете универсальный станок, следует руководствоваться следующими рекомендациями:

1. Домашняя мастерская. Объёмы бытовых работ, как правило, меньше промышленных, следовательно, переплачивать за мощность не стоит, вполне подойдёт модель с двигателем в 1 кВт. Кроме того обратите внимание на то, чтобы агрегат питался от 220 В, что является стандартом для домашней сети. Таким требованиям отвечают, например, «Prorab 5600» и «Интерскол СМ-60/150».

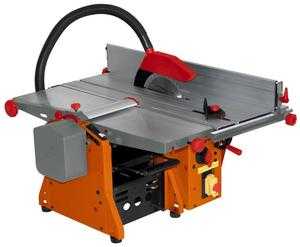

«Prorab 5600» для бытовых нужд

2. Небольшой цех. Здесь требования уже более высокие. Рекомендуемая мощность двигателя 2-3 кВт, позволяющая распускать трёхсотмиллиметровые доски. К такому среднему классу относятся такие модели, как «Калибр СЭДМ-2300 ПР», «Prorab 5630», «Энергомаш ДМ-19210».

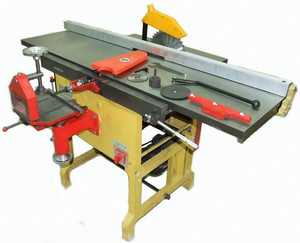

«Калибр СЭДМ-2300 ПР» для небольших мастерских

3. Промышленное производство. Сюда уже требуются настоящие «монстры» мощностью до 12-и кВт с подключением к трёхфазной электросети. На таких станках преимущественно установлено несколько двигателей, предназначенных для каждой операции, так что приход в негодность одного ещё не будет означать полную остановку работы аппарата. Можно выделить следующие подходящие модели: «Brasse CU-410N», «Brasse К5-320 1.3.2», «SCM CU410 Classic F0018195».

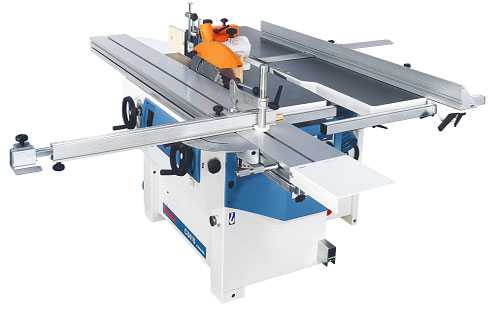

«SCM CU410 Classic F0018195» для промышленного производства

Вывод

Универсальные деревообрабатывающие станки способны открыть массу возможностей, как для бытовой, так и для промышленной мастерской. Благодаря им можно сэкономить финансовые затраты и полезную площадь, а также более комфортно обустроить своё рабочее место и увеличить производительность.

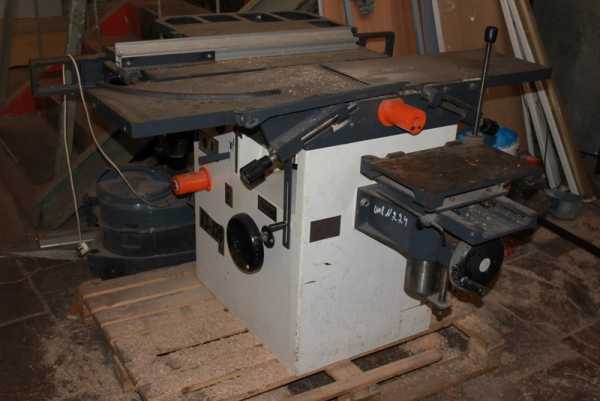

Комбинированный станок по дереву

Видео в этой статье предоставит вашему вниманию дополнительную информацию.Используйте для работы современное оборудование.

rubankom.com

Станок по дереву универсальный своими руками

Как сделать деревообрабатывающий станок для дома и домашней мастерской своими руками

При наличии деревообрабатывающих станков мастер может выполнить ряд необходимых работ по обустройству дома. Однако не всегда есть возможность приобрести заводские модели. В качестве альтернативы можно рассмотреть вариант изготовления их своими руками.

Основные операции деревообработки

Сначала необходимо определиться с видами деревообрабатывающих станков. Их конструкция и функциональные особенности зависят от типа проводимых операций.

Помимо необходимых ручных электрических инструментов для обработки древесины потребуется сделать дополнительное техническое оборудование. На первом этапе составляется перечень выполняемых работ. В домашних условиях он может быть ограничен элементарной порезкой и небольшой обработкой деревянных поверхностей. Если же планируется небольшое производство — необходимо расширить перечень операций.

Виды работ, которые можно сделать своими руками в мастерской с помощью специального оборудования:

• обрезка. Осуществляется для формирования первичной формы детали или при заготовке дров. Во втором случае вместо традиционной бензопилы можно использовать пилорамы;
• фрезеровка и шлифование. С их помощью происходит обработка поверхности для достижения гладкой формы, а также удаление заусенец и возможных дефектов древесины;
• токарные работы. Один из самых сложных типов операции. Помимо специфического оборудования потребуется специальный ручной инструмент и практические навыки.

Это оптимальный перечень выполняемых операций. Он может быть дополнен другими типами работ.

Для качественной обработки древесины необходимо предусмотреть наличие инструментов для покраски или покрытия лаком. Они позволят увеличить срок эксплуатация детали, сохранят ее первоначальный внешний вид.

Проектирование конструкции деревообрабатывающих станков

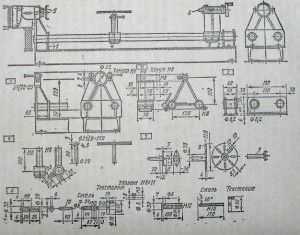

Пример схемы самодельного токарного станка по дереву

Самым сложным этапом является профессиональное создание чертежей для изготовления деревообрабатывающего станка своими руками. Во время выполнения этой работы необходимо учитывать будущие характеристики оборудования, а также наличие комплектующих для него.

Существуют определенные правила по разработке технической документации. Они заключаются в определении первоначальных условий, согласно которым составляется схема оборудования. Практически все деревообрабатывающие станки, которые можно сделать своими руками, состоят из следующих элементов:

• корпус (опорный стол, станина). На нем устанавливается все необходимое оборудование: силовая установка, блок обработки дерева, устройство для изменения текущих параметров;
• обрабатывающий блок. Его конфигурация и конструкция зависят от типа работ. Для резки дерева дома применяют дисковые или ленточные пилы. Тонкая обработка осуществляется с помощью лобзикового станка;
• устройство управления. С его помощью осуществляется изменение режима работы — частота вращения детали или механического воздействия на ее поверхность.

В качестве дополнительных компонентов при изготовлении самодельного деревообрабатывающего оборудования своими руками зачастую используют различные типы подсветок, измерительные инструменты. Они могут быть неотъемлемой частью конструкции.

Специалисты рекомендуют использовать комплексный подход во время проектирования. Изучаются чертежи заводских и самодельных моделей, выбирается подходящий вариант для мастерской.

Выбор комплектующих для деревообрабатывающих станков

На фактические характеристики будущего оборудования влияет качество комплектующих. Одной из проблем при изготовлении деревообрабатывающего станка своими руками является выбор деталей.

Специалисты рекомендуют применять как можно больше заводских комплектующих. В первую очередь это относится к блокам обработки. Так, при изготовлении пилорамы для дома в качестве основы можно взять бензопилу. Это же относится к шлифовальному и фрезерному оборудованию. Детали для обработки изготавливается из инструментальной стали. Она характеризуется повышенной твердостью и прочностью. Поэтому сделать самостоятельно фрезу или валик с режущей кромкой будет проблематично.

Параметры выбора комплектующих:

• соответствие характеристик расчетным данным. Это относится к геометрическим размерам, материалу изготовления;
• возможность самостоятельной обработки;
• продолжительный срок эксплуатации.

После учета всех вышеописанных факторов можно приступать к проектированию и изготовлению деревообрабатывающего станка своими руками. Также необходимо позаботиться о мерах безопасности во время работы. В конструкции должны быть предусмотрены защитные панели, отсутствие вероятности прямого контакта с движущимися частями.

В видеоматериале показан пример изготовления токарного оборудования по дереву для дома:

Чертежи и для сборки своими руками

stanokgid.ru

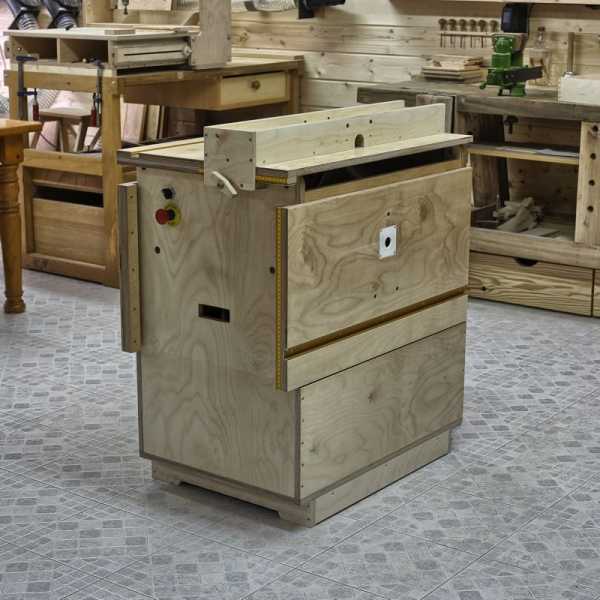

Как сделать компактный многофункциональный станок

 Перевел SaorY для mozgochiny.ru

Всем мозгоремесленникам доброго времени суток! Для тех из вас, у кого нет больших мастерских или малогабаритных стеллажей под инструмент, пригодится самоделка этой статьи, в которой компактно умещены все полезные инструменты, и которую легко можно перемещать на другие рабочие площадки.
