Технические характеристики и расшифровка электродов УОНИ 13/55

Электроды УОНИ 13/55 отлично подходят для дуговой сварки и некоторых деталей из углеродосодержащих и низколегированных металлов при низких температурах. Они прекрасно проявили себя при сварке сложных конструкций, которые требовалось соединить, дабы получить отличный по качеству сварной шов. Рассмотрим подробнее электроды УОНИ 13/55, их технические характеристики и другие параметры.

  • Расшифровка наименования
  • Технические параметры
  • Особенности использования
  • Условия хранения и производители
  • Прокалка электродов

Расшифровка наименования

Для начала нам нужна расшифровка УОНИ 13/55. Это позволит в дальнейшем рассмотреть особенности работы таких электродов и что они могут дать. Расшифровывается такая аббревиатура следующим образом:

  1. У — универсальная;
  2. О — обмазка;
  3. Н — научного;
  4. И — института;

Это разработка отечественного института сварки, чье название и номер закрепились в обозначении.

Иногда к аббревиатуре дополняется еще одна буква И, что обозначает исследовательский институт. Кстати, именно УОНИИ является правильным наименованием согласно ГОСТу, а вот на пачке может быть и УОНИ 13/55.

Технические параметры

Сварочные электроды УОНИ 13/55, характеристики которых рассматриваются в данном разделе, имеют следующие важные параметры:

  • Покрытие — основное;
  • Наплавочный коэффициент — 9,5 г/а*ч;
  • Производительность устройства — 1,4 кг в час;
  • Расход на килограмм наплавленного металла составляет 1,7 кг;
  • Временное сопротивление — 540 МПа;
  • Предел текучести — 410 МПа;
  • Относительное удлинение — 29%;
  • Ударная вязкость УОНИ — 260 Дж/см2.

Эти параметры являются основными. Также следует сказать, что химический состав данных электродов достаточно сложный, среди них углерод 0,09%, кремний 0,42% и марганец 0,83%. На сайте производителя можно также узнать варианты диаметров и силы тока при различных пространственных положениях электрода.

Особенности использования

Имеются некоторые нюансы, связанные с применением подобных устройств при сварке. Рассмотрим некоторые из них:

  1. Для сваривания требуется применять ток обратной полярности;
  2. Покрытие особое, состоит из карбонатов и фтористых образований, благодаря чему швы не имеют газов и прочих вредных примесей;
  3. Низкоуглеродистая сталь способствует значительной долговечности шва;
  4. Отсутствие органических соединений препятствует образованию влаги на устройствах;
  5. При изготовлении электродов полностью исключается образование различных неровностей, трещин и прочих дефектов.

В результате получается крепкий шов, не подвергающийся старению и потере свойств при изменении температурных режимов. Необходимо контролировать чистоту соединений, ибо появление ржавчины или масел ведет к образованию пор, и соединение в итоге получится плохим.

Условия хранения и производители

Чтобы изделия смогли сохранить основные свойства, необходимо хранить их в соответствующих помещениях. Относительная влажность на складе постоянно должна находиться на уровне 50%, температура же не выше 14 градусов, что достигается применением кондиционеров. Если условия соблюдаются, то срок годности не имеет ограничения.

Производством сварочных устройств занимаются такие компании, как ЛЭЗ, Спецэлектрод, СЗСМ, Monolit. При покупке необходимо наличие сертификата на соответствие их нормативам. Они выдаются соответствующим органом.

Прокалка электродов

В каждой упаковке должен быть сертификат качества и инструкция, подробно расписывающая процедуру прокалки. Если не соблюдать предписания, то ухудшится как качество сварных изделий, так и качественные характеристики получившегося шва. Процедуру прокаливания нужно проводить перед применением таких устройств. Если же их не использовали в течение 8 часов, то прокалку повторяют снова. Один и тот же электрод необходимо обрабатывать не более 3 раз, а количество времени суммарно не должно быть выше 4 часов.

Для высокого качества прокалки необходимо такие устройства сначала помещать в специальные коробки и только затем — в печи. Диапазон рабочей температуры печей для прокалки составляет от 200 до 300 градусов. Только соблюдение указанных условий позволит сделать работу сварочных изделий долгой и не допускать образования разнообразных дефектов при прокалке.

Мы рассмотрели электроды УОНИ 13/55. Важной особенностью их применения является прокалка. Она позволит сварочному электроду проработать достаточно долгое время и избежать проблем с различными дефектами. При покупке таких устройств необходимо наличие сертификатов, указывающих на соответствие нормативам стандартов и технических условий. Внимательно относитесь к электродам — и они прослужат длительное время. Удачи при приобретении сварочных устройств!

Экотехнология. Технические характеристики электродов для сварки углеродистых сталей УОНИ-13/55

ОбозначениеСтандарт
Э50А – УОНИ–13/55 – d – УДГОСТ 9466–75
Е 514 – Б 20ТУУ 05416923.015–96

Соответствие стандартам
ГОСТ 9467
ISO 2560
DIN 1913
AWS A5.1

Назначение и область применения
Для сварки ответственных конструкций из углеродистых (типа 08, 20, 20Л, Ст3, Ст4) и низколегированных (типа 16ГС, 09Г2С) сталей, когда к металлу швов предъявляют повышенные требования по пластичности и ударной вязкости, в частности, при работе в условиях пониженных температур.

Марка проволокиВид покрытия
Св–08, Св–08А     ГОСТ 2246–70основное

Положение сварных швовРод тока
  • постоянный ток обратной полярности


Режим сваркиСила сварочного тока, А
Диаметр, ммНижнееВертикальное
Потолочное
3,080–10070–9070–90
4,0130–160130–140130–140
5,0180–220160–180–

Химический состав наплавленного металла, мас. %
CSiMn
S
P
не болеене более
0,110,18–0,500,65–1,200,0300,035

Механические свойства металла шва (не менее)
Температура испытанийВременное сопротивление разрыву, Н/мм2Относительное удлинение, %Ударная вязкость, Дж/см2KCV>34 Дж/см2 при температуре
+ 20 °С49020127– 30 °С

Производительность наплавки (для d=4 мм), г/минВыход наплавленного металла, %Расход электродов на 1 кг наплавленного металла, кг
21,093,01,65

Режим термообработки электродов перед сваркой
380–400 °С
1,5 ч.

Дополнительные сведения
Электроды УОНИ–13/55 чувствительны к образованию пористости при наличии ржавчины и масла на кромках свариваемых деталей, а также при удлинении длины дуги.

Сварочные электроды УОНИ 13 55:технические характеристики,размеры

Во время сварки металлических конструкций могут применяться совершенно различные марки электродов, в зависимости от материала и условий работа. Когда проводится сварка стали, то одними из наиболее востребованных становятся электроды УОНИ-13 55, а также другие модели данного тип, такие как УОНИ 13 45. Данный тип обладает большими преимуществами, которые востребованы в строительных условиях. Ведь здесь могут возникать достаточно большие нагрузки, а так как шов всегда является самым слабым местом, то надежность соединения должна быть максимально высокой. Эта марка используется для сварки изделий из углеродистой и низкоуглеродистой стали. В частности, у наплавленного металла должна проявляться высокая вязкость при нанесении механических ударов. Сюда же можно отнести высокую пластичность, которая обеспечивает целостность шва при деформациях основного изделия. Сварочные электроды УОНИ-13 55 обладают достаточно высокими показателями по вышеприведенным пунктам.

Сварочные электроды УОНИ-13 55

Присадочный материал пригоден для сваривания в любых пространственных положениях. Естественно, что этому будет способствовать правильно подобранный режим работы, который подбираются для каждого диаметра. Сварочный трансформатор может работать как на постоянном, так и на переменном токе, главное, чтобы была обратная полярность, так как эти электроды не предназначены для работы на прямой. Здесь используется основное покрытие, в составе которого присутствуют фтористые соединения и карбонат.

Электроды для сварки УОНИ-13 55

По причине низкого содержания газа электроды и могут достичь максимально высокой пластичности и повышенной ударной вязкости. Качество сварки не зависит от температуры проведения процесса соединения. Со временем на готовых швах не так сильно проявляются следы старения, как на других марках. Сварочные электроды не имеют продольных или поверхностных трещин. Они хорошо поджигаются, как в первый, так и в последующие разы. Состав покрытия создает требуемые условия, чтобы дуга горела стабильно и на нее не влияли внешние факторы, которые могут навредить состоянию шва. Разбрызгивание металла происходит только в минимальных количествах, так что практически не заметно.

Электроды марки УОНИ-13 55

После проведения работы шлак отделяется максимально легко, а образуется равномерной коркой. Для лезшего проведения работ следует перед использованием прокаливать присадочные материалы при температуре около 320 градусов Цельсия, не более одного часа. Используют такие электроды как профессионалы, так и новички, ведь они сочетают в себе доступную стоимость и высокие технические параметры.

Область применения

Область применения здесь очень широка, так как электроды УОНИ-13 55 характеристики имеют удобные практически для всех отраслей. Их можно встретить и в домашних условиях, и на строительных объектах. Лучше всего они подходят для соединения стальных металлоконструкций, так как состав наплавленного металла максимально схож с обыкновенной сталью. Соединение обладает длительным сроком эксплуатации, что подходит для строительной сферы. С помощью ремонтируют различные изделия, заваривают герметичные емкости, резервуары и трубы. Процесс проходит качественно и просто, что только повышает востребованность. В домашней сфере использование осложнено необходимостью прокаливания, ведь далеко не всегда можно достичь такой температуры. В других местах такой проблемы не возникает.

Электроды УОНИ-13 55 для сварки стальных металлоконструкций

Технические характеристики

Выбирая электроды УОНИ-13 55 технические характеристики ставятся на первые позиции. Конечно же, данные параметры зависят от состава расходного материала, ведь каждый элемент и его количество вносят свои особенности в данный процесс.

УглеродМарганецКремнийСераФосфор
0,10,90,370,30,027

Если приходится подбирать требуемую марку, то для специалистов главным вопросом становится, какие механические показатели у конкретной марки электрода. Имеются ввиду характеристики металла в уже наплавленном состоянии, так как он может меняться после переплавки.

Температура испытанийСопротивление разрыву временное, Н/мм2Удлинение относительное, %Вязкость ударная, Дж/см2
+ 20 °С49020127,4

Производительность наплавки, г/мин

Относительный выход наплавленного материала, %

Количество электродов на 1 кг наплавленного шва, кг

21

93

1,65

Размеры и ассортимент

Эту марку не используют для сваривания тонких деталей, так что в ассортименте не встречаются электроды толщиною менее 2 мм. Здесь наблюдается тенденция, что чем больше диаметр, тем длиннее стержень изделия.

Величина диаметра, ммДлина электрода, м
20,3
2,50,35
30,35
40,45
50,45

Особенности наплавки

Для увеличения качества соединения следует применять правильные режимы работы и подбирать нужную силу тока. Здесь наблюдается зависимость параметров электричества от положения, в котором будет проводиться сварка и толщины диаметра присадочного материала.

Величина диаметра, ммПоложение
Нижний шовВертикальный шовПотолочный шов
240…8040…7040…70
2.570…9060…8060…80
3100…13090…12090…120
4160…190130…160130…160
5180…240160…210
6210…290

Расшифровка

УОНИ-13 55 – марка сварочных электродов, которые предназначаются для сварки металлических изделий из углеродистой стали.

Производители
  • Фрунзе Электрод;
  • Монолит;
  • Плазма;
  • Вистек;
  • Bohler Fox Ev;
  • Патон.

Электроды УОНИ 13 55: что нужно знать новичку?

Екатерина

У сварщиков широкой популярностью пользуются электроды УОНИ от брендов «Хобэкс», «ЭСАБ-СВЭЛ», Monolith, Плазма, Мост и других. Эти электроды гарантируют прочность и устойчивость сваренных конструкций – при условии, что некоторые навыки сваривания вы уже имеете. Давайте рассмотрим подробнее, в чем преимущества марки УОНИ 13 55 и что нужно знать перед тем, как их приобрести.

Содержание статьи

  • Расшифровка электродов
  • Назначение электродов УОНИ 13 55
  • Технические характеристики
  • Отличие электродов УОНИ от МР
  • Подготовка электрода УОНИ к работе

Расшифровка электродов

Название этих электродов для сварки произошло от аббревиатуры УОНИ-13, которая обозначала запатентованное в 1940 году покрытие для электродов. Расшифровывается она так:

У –универсальная,

О – обмазка,

Н – научного,

И – института,

13 — № 13.

электроды УОНИ 13 55

Что примечательно, ГОСТ 9466 – 75 предписывал использование немного другого сокращения – УОНИИ-13 («универсальная обмазка научно-исследовательского института № 13). В настоящее время на пачках с этими расходными материалами может быть указана любая из этих аббревиатур, но в документах всегда пишется УОНИИ.

Производитель обычно указывает на упаковках УОНИ 13 55 следующий шифр: Э50А-УОНИ-13/55 СМ-4,0-УД ГОСТ 9467-60. Это значит, что продукция представляет собой электрод для дуговой сварки, сварной шов будет иметь  прочность минимум 50 кгс на мм2 и обладать пластическими свойствами, марка изделия — УОНИ 13/55 СМ, диаметр составляет 4 мм, сваривать можно углеродистые и низкоуглеродистые стали, покрытие электрода толстое, товар стандартизирован по ГОСТу с номером 9467, утвержденному в 1960 году.

расшифровка маркировки

В зависимости от типа электродов марки УОНИ, маркировка может изменяться. Например, диаметр может быть 2 мм, 2,5 мм, 3 мм или 5 мм, временное сопротивление разрыву- э42, э46, э50 и т.д,  модификации представлены 55к, 55р , 55у и т.д.

Все о маркировке электродов вы можете прочесть здесь.

Назначение электродов УОНИ 13 55

сварка с помощью УОНИ Монолит

Сварочные электроды УОНИ 13 55 подходят для ручной сварки  с помощью дуги. Сварка может производиться в потолочном, горизонтальном, нижнем, наклонном положениях, а также в  вертикальном положении сверху вниз. Как указывалось выше, ими можно сваривать низколегированные и углеродосодержащие металлы. Сварочный шов получается износостойким и защищенным от коррозии. Карбонаты и фтористые соединения, из которых состоит обмазка электрода УОНИ, препятствуют образованию горячих трещин, придают шву пластичность и высокую ударную вязкость. Поэтому этот расходный материал используют при сварке толстого металла, исправлении дефектов литья, изготовлении деталей, которые могут выдержать высокое давление, низкие температуры и длительные нагрузки.

Электроды Монолит  УОНИ широко используются и в судостроении.

Технические характеристики

Покрытие электродов марки УОНИ 13 55 основное. Стержни состоят из сварочной проволоки Св-08  или Св-08А. Соотношение веса электрода к весу наплавленного металла — 1,6 кг к 1 кг. Коэффициент наплавки — 9 г/А·ч. Наплав включает в себя углерод, серу, фосфор, марганец и кремний.

Основные механические свойства  электрода УОНИ отражены в таблице.

механические свойства УОНИ 13 55

Длина изделий составляет 350 мм при диаметре 2-3 мм и 450 мм  при диаметре 4-5 мм. Вес электрода с диаметром 2 мм равен 10 г. Если диаметр – 2, 5 мм, 3 мм, 4 мм, 5 мм, то вес будет составлять 17-18 г, 26-27 г, 59-61 г, 95 г соответственно.

Расход электродов УОНИ по сравнению с электродами некоторых других марок ниже на 10-15%, потому что их покрытие содержит железный порошок, который компенсирует выгоревший или разбрызгавшийся во время сварки металл.

Отличие электродов УОНИ от МР

Часто новички задаются вопросом, что лучше – УОНИ 1355 или МР3. Спешим прояснить ситуацию.

Обе марки предназначены для соединения углеродистых  и низкоуглеродистых сталей, разница только в характеристиках тока, необходимого для сварки. Электроды МР3 используются для сваривания любым видом тока, причем полярность не имеет значения.

УОНИ же могут качественно варить  только при постоянном токе, полярность должна быть обратной.  Постоянка  не может в этом случае заменяться переменкой, иначе электрод будет прилипать, а сварочная дуга не будет гореть равномерно. Учитывая этот нюанс, вы можете избежать разбрызгивания металла и дефектов сварного шва.

Подготовка электрода УОНИ к работе

Если предполагаете, что такой спецэлектрод, как УОНИ, не требует подготовки перед использованием, то вы глубоко ошибаетесь. Не всегда пачка расходников тратится за один раз, и  может случится так, что часть электродов ждет своей очереди в уже негерметичной упаковке.

Тогда в таком случае перед свариванием металла стоит провести прокалку электродов, поскольку обмазка УОНИ имеет свойство вбирать в себя влагу. Можно использовать температуру до 300 – 400 градусов по Цельсию: изделия не содержат органические вещества и поэтому хорошо переносят длительное нагревание. После прокаливания нужно поместить электроды в специальный пенал.

Обратите внимание:  электрод подлежит термической обработке не более 3-х раз, ее общее время не должно превышать 4 часа.

Похожие публикации

Электроды УОНИ-13/55 ф 3мм (СЗСМ) уп.3кг

Основное назначение электродов УОНИ-13/55

Для сварки ответственных конструкций из углеродистых и низколегированных сталей, в том числе работающих при знакопеременных нагрузках и отрицательных температурах.

Условное обозначение электродов
Нормативная документация Классификация Условное обозначение
ГОСТ 9466-75,
ГОСТ 9467-75,
ТУ 1272-001-50133500-2015
ISO 2560 E 51 5 B20
AWS A5.
1 E7015
Э50А-УОНИ-13/55-⌀1,6-УД
Е 516-Б20

Рекомендуемое значение тока (А)
Положение шва
Диаметр, мм Нижнее Вертикальное Потолочное
1,6 30-50 30-45 30-45
2,0 40-60 40-55 40-55
2,5 70-90 60-80 60-80
3,0 100-130 90-120 90-120
4,0 160-190 130-160 130-160
5,0 180-240 160-200 -
6,0 210-290 - -

Характеристики плавления электродов Э50А УОНИ-13/55
Коэффициент наплавки, г/Ач 9,5
Расход электродов на 1 кг наплавленного металла, кг 1,5

Основные характеристики металла шва и наплавленного металла
Механические свойства металла шва
Кол-во
Временное сопротивление разрыву, МПа, σв >= 490,000
Относительное сужение, %, ψ >= 45,000
Относительное удлинение, %, δ5 >= 22,000
Предел текучести, МПа, σт >= 375,000
Работа удара -20°C, Дж, KV-20 >= 47,000
Угол загиба, ° >= 150,000
Ударная вязкость -20°C, Дж/см2, KCU-20 >= 60,000
Ударная вязкость +20°C, Дж/см2, KCU+20 >= 120,000
Ударная вязкость -40°C, Дж/см2, KCU-40 >= 40,000
Ударная вязкость -50°C, Дж/см2, KCV-50 >= 34,000

Химический состав
наплавленного металла
Массовая доля
элементов, %
углерод, C <= 0,100
марганец, Mn 0,900 – 1,500
фосфор, P <= 0,030
сера, S <= 0,030
кремний, Si 0,250 – 0,600

Технологические особенности сварки:

Сварку производят только на короткой длине дуги по очищенным кромкам.
Прокалка перед сваркой: 300±10°C 1 час

Сертификаты

1. Национальная ассоциация контроля и сварки (НАКС)
2. Федеральное автономное учреждение “Российский Речной Регистр” (РРР)
3. Российский Морской Регистр Судоходства (РМРС)
4. Система сертификации ГОСТ Р госстандарт России (ГОСТ Р)

Электроды УОНИ 13 55: что нужно знать новичку?

Расшифровка электродов

Название этих электродов для сварки произошло от аббревиатуры УОНИ-13, которая обозначала запатентованное в 1940 году покрытие для электродов. Расшифровывается она так:

У –универсальная,

О – обмазка,

Н – научного,

И – института,

13 — № 13.


электроды УОНИ 13 55

Что примечательно, ГОСТ 9466 – 75 предписывал использование немного другого сокращения – УОНИИ-13 («универсальная обмазка научно-исследовательского института № 13). В настоящее время на пачках с этими расходными материалами может быть указана любая из этих аббревиатур, но в документах всегда пишется УОНИИ.

Производитель обычно указывает на упаковках УОНИ 13 55 следующий шифр: Э50А-УОНИ-13/55 СМ-4,0-УД ГОСТ 9467-60. Это значит, что продукция представляет собой электрод для дуговой сварки, сварной шов будет иметь прочность минимум 50 кгс на мм2 и обладать пластическими свойствами, марка изделия — УОНИ 13/55 СМ, диаметр составляет 4 мм, сваривать можно углеродистые и низкоуглеродистые стали, покрытие электрода толстое, товар стандартизирован по ГОСТу с номером 9467, утвержденному в 1960 году.


расшифровка маркировки

В зависимости от типа электродов марки УОНИ, маркировка может изменяться. Например, диаметр может быть 2 мм, 2,5 мм, 3 мм или 5 мм, временное сопротивление разрыву- э42, э46, э50 и т.д, модификации представлены 55к, 55р , 55у и т.д.

Все о маркировке электродов вы можете прочесть здесь.

Технические параметры

Сварочные электроды УОНИ 13/55, характеристики которых рассматриваются в данном разделе, имеют следующие важные параметры:

  • Покрытие — основное;
  • Наплавочный коэффициент — 9,5 г/а*ч;
  • Производительность устройства — 1,4 кг в час;
  • Расход на килограмм наплавленного металла составляет 1,7 кг;
  • Временное сопротивление — 540 МПа;
  • Предел текучести — 410 МПа;
  • Относительное удлинение — 29%;
  • Ударная вязкость УОНИ — 260 Дж/см2.

Эти параметры являются основными. Также следует сказать, что химический состав данных электродов достаточно сложный, среди них углерод 0,09%, кремний 0,42% и марганец 0,83%. На сайте производителя можно также узнать варианты диаметров и силы тока при различных пространственных положениях электрода.

Назначение электродов УОНИ 13 55


сварка с помощью УОНИ Монолит
Сварочные электроды УОНИ 13 55 подходят для ручной сварки с помощью дуги. Сварка может производиться в потолочном, горизонтальном, нижнем, наклонном положениях, а также в вертикальном положении сверху вниз. Как указывалось выше, ими можно сваривать низколегированные и углеродосодержащие металлы. Сварочный шов получается износостойким и защищенным от коррозии. Карбонаты и фтористые соединения, из которых состоит обмазка электрода УОНИ, препятствуют образованию горячих трещин, придают шву пластичность и высокую ударную вязкость. Поэтому этот расходный материал используют при сварке толстого металла, исправлении дефектов литья, изготовлении деталей, которые могут выдержать высокое давление, низкие температуры и длительные нагрузки.

Электроды Монолит УОНИ широко используются и в судостроении.

Популярные марки: 13/55, 13/55A, 13-НЖ, 13/75, 1350 и другие

Сразу предупредим, что обозначенная в подзаголовке марка «1350» не существует. Однако в запросах на пространстве Интернета, некоторые пользователи убирают знак дроби из обозначения марки УОНИ и оперируют сплошным набором цифр. По такому запросу никакой нужной информации не будет получено. С УОНИ 13/75 вряд ли также придется столкнуться. Необходимость ее применения перекрывается сварочными параметрами электродов 13/65 и 13/85.

Электроды УОНИ 13/45 применяются для сваривания стали, литья и поковок, полученные при этом швы отличаются приемлемой ударной вязкостью и пластичностью. В отличие от других электродов в их состав входит никель и молибден.

Электрод УОНИ 13/55 применяется для дуговой сварки тавровых и стыковых швов, поверхностей из высокоуглеродистых и низколегированных марок стали. Работать ими можно в любых плоскостях, за исключением направления сверху вниз при работе постоянным током обратной полярности. Эти электроды имеют основное покрытие, состоящее из марганца, кремния, серы, фосфора и углерода. Сварочный шов формируется с отличной стойкостью против образования трещин при кристаллизации и низким содержанием водорода.

Электрод УОНИ 13/55А по сварочно-техническим характеристикам практически не отличается от вышеуказанной марки. Особенность заключается в качественной сварке при пониженных температурах, чем собственно вызвано его использование в холодном климате.

Электроды УОНИ 13/65 также имеют основное покрытие и применяются для сварочных работ на конструкциях с повышенными требованиями. С данным типом электродов можно работать практически в любых положениях в пространстве при использовании постоянного тока обратной полярности. Качество сварного шва не отличается, практически, от других видов электродов УОНИ.

Электроды УОНИ 13/85 широко применяются при сварочных работах конструкций из легированных сталей повышенной и высокой прочности. Ими можно работать в любом пространственном положении.

Электрод марки УОНИ 13-НЖ кроме сварки высоколегированных сталей, применяется в качестве наплавочного материала для коррозионностойких поверхностей.

Технические характеристики

Покрытие электродов марки УОНИ 13 55 основное. Стержни состоят из сварочной проволоки Св-08 или Св-08А. Соотношение веса электрода к весу наплавленного металла — 1,6 кг к 1 кг. Коэффициент наплавки — 9 г/А·ч. Наплав включает в себя углерод, серу, фосфор, марганец и кремний.

Основные механические свойства электрода УОНИ отражены в таблице.


механические свойства УОНИ 13 55

Длина изделий составляет 350 мм при диаметре 2-3 мм и 450 мм при диаметре 4-5 мм. Вес электрода с диаметром 2 мм равен 10 г. Если диаметр – 2, 5 мм, 3 мм, 4 мм, 5 мм, то вес будет составлять 17-18 г, 26-27 г, 59-61 г, 95 г соответственно.

Расход электродов УОНИ по сравнению с электродами некоторых других марок ниже на 10-15%, потому что их покрытие содержит железный порошок, который компенсирует выгоревший или разбрызгавшийся во время сварки металл.

КОНТИНЕНТ УОНИИ 13/55

Вид покрытия – основное с железным порошком

АWS A 5.1:E 7018 ISO 2560-А-E 42 4 В 42 Н 5 ГОСТ 9466 Э 50А – УОНИ-13/55 ПЛАЗМА – Ø – УД

Е 51 5 — БЖ 26

ТУ У 28.7-34142621-001:2008

Назначение и область применения

Электроды УОНИ-13/55 ПЛАЗМА предназначены для сварки во всех пространственных положениях ответственных конструкций и трубопроводов из углеродистых и низколегированных сталей с пределом прочности от 500 МПа до 640 МПа, особенно если необходимо обеспечит высокую стойкость сварных соединений против горячих трещин. Имеют широкое применение в мостостроении, судостроении, судоремонте и производстве сосудов работающих под давлением.

Условия применения

Коэффициент наплавки – 0,5-11,5 г/А.ч. Расход электродов на 1 кг наплавленного металла — 1,58 кг. Номинальная производительность до 115%.

Электроды диаметром от 2,0 мм до 4,0 мм предназначены для сваривания во всех пространственных положениях кроме вертикального «сверху-вниз», а диаметром 5,0 мм – для нижнего, горизонтального на вертикальной площади и вертикального способа «снизу-верх».

Химический состав наплавленного металла, %

Mn Si C P S
1,10-1,50 0,40-0,70 не более
0,09 0,020 0,020

Механические свойства металла шва

Временное сопротивление, Н/мм2 Относительное удлинение, % Ударная вязкость, Дж/см2
500-640 ≥26 ≥180

Дополнительные сведения

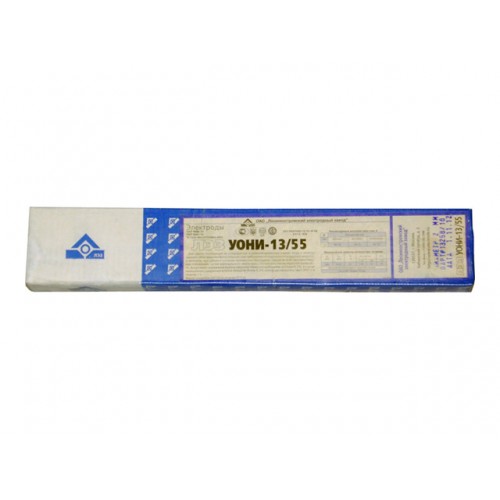

Электроды УОНИ-13/55 ПЛАЗМА отличаются высокой прочностью метала шва, а также обеспечивают получение металла шва с особой металлургической чистотой и низким содержанием водорода. Возможность сваривания на переменном токе исключает действие магнитного дутья. Мелкокапельный перенос металла при сварке УОНИ 13/55 ПЛАЗМА обеспечивает лучшую стабильность горения дуги и формирования металла шва. Шлак не затекает в сварочную ванну, формируется ровный мелкочешуйчатый шов, а образующаяся шлаковая корка очень легко удаляется. Благодаря добавлению железного порошка в обмазку электрода на 20 % возросла эффективность использования УОНИ 13/55 ПЛАЗМА при этом:

  • Компенсированы потери металла на выгорание и разбрызгивание;
  • Снижен расход электродов 10-15%;
  • Увеличена производительность наплавки на 8–10 %.

Упаковочные данные

Диаметр, мм Длина, мм Вес электрода, г Количество электродов в пачке, шт. Вес пачки, кг
2,5 350 24-25 40-41; 100-104 1; 2,5
3,0 350 32-33 30-31; 75-78; 151-156 1; 2,5; 5
3,2 350 36-37 27; 67-69 1; 2,5
4,0 450 68-69 36; 72-73 2,5; 5
5,0 450 100-101 25; 50 2,5; 5

Режимы сварки

Сила сварочного тока, А
для электрода диаметром, мм
2,5 3,0 3,2 4,0 5,0
70-110 80-145 90-165 120-205 170-250

Сварку проводить постоянным током обратной полярности «+» на электроде или переменным током от трансформатора с напряжением холостого хода (70±10)В.

Аналоги

Производитель Марка электродов
ESAB OK 48.00, OK 48.05
Varis AV-66
Lincoln Electric Basic One
ELGA P48S

Прокалка перед сваркой

В случае увлажнения прокалка (380-420) °С — 60 мин.

Сертификация

Сертификат соответствия государственным стандартам Республики Беларусь (СтБ)

Отличие электродов УОНИ от МР

Часто новички задаются вопросом, что лучше – УОНИ 1355 или МР3. Спешим прояснить ситуацию.

Обе марки предназначены для соединения углеродистых и низкоуглеродистых сталей, разница только в характеристиках тока, необходимого для сварки. Электроды МР3 используются для сваривания любым видом тока, причем полярность не имеет значения.

УОНИ же могут качественно варить только при постоянном токе, полярность должна быть обратной. Постоянка не может в этом случае заменяться переменкой, иначе электрод будет прилипать, а сварочная дуга не будет гореть равномерно. Учитывая этот нюанс, вы можете избежать разбрызгивания металла и дефектов сварного шва.

Подготовка электрода УОНИ к работе

Если предполагаете, что такой спецэлектрод, как УОНИ, не требует подготовки перед использованием, то вы глубоко ошибаетесь. Не всегда пачка расходников тратится за один раз, и может случится так, что часть электродов ждет своей очереди в уже негерметичной упаковке.

Тогда в таком случае перед свариванием металла стоит провести прокалку электродов, поскольку обмазка УОНИ имеет свойство вбирать в себя влагу. Можно использовать температуру до 300 – 400 градусов по Цельсию: изделия не содержат органические вещества и поэтому хорошо переносят длительное нагревание. После прокаливания нужно поместить электроды в специальный пенал.

Обратите внимание: электрод подлежит термической обработке не более 3-х раз, ее общее время не должно превышать 4 часа.

Пружины из круглой проволоки – жесткость пружины от 1,5 до 3,9 Н/мм | МИСУМИ

  • МИСУМИ Главная>
  • Компоненты автоматизации>
  • Пружины и амортизаторы>
  • Пружины >
  • Пружины сжатия>
  • Круглые проволочные пружины>
  • Круглые проволочные пружины — жесткость пружины от 1,5 до 3,9 Н/мм
  • Доступна оптовая скидка

MISUMI

MISUMI

・Материалы
[ M ] Материал: Пружинная сталь (ASTM A228)

Технические характеристики

■Вес: Fмакс. (Допустимое отклонение) = L x 40% (L x 35%)

5.777777777777777777777777777777777777777777777777777777777777777777777777777.7777777777777777777777777777777777777777777777777777777777777777.
0,3 1,73 2 2,9 {0,3} WT3- 5 4 5,9{0,6} 10*
0.45 8.78 6 8.8{0.9} 15*
0.45 8.78 8 11.8{1.2} 20*
0.5 14.5 10 14. 7{1.5} 25*
0.4 2.7 2 2.9{0.3} WT4- 5*
0.4 2.7 4 5,9{0.6} 10*
0.5 6.5 6 8.8{0.9} 15*
0.55 9.63 8 11.8{1.2} 20
0.55 9.63 10 14.7{1.5} 25
0.6 15 12 17. 7{1.8} 30
0.6 15 14 20.6{2.1} 35
0.65 22.1 16 23.5{2.4} 40
0.45 2.36 2 3.9{0.4} WT5- 5*
0.5 3.25 4 7.8{0.8} 10*
0.6 6.3 6 11.8{1.2} 15
0.6 6. 3 8 15.7{1.6} 20
0.7 12.6 10 19.6{2.0} 25
0.7 12.6 12 23.5{2.4 } 30
0.75 17.3 14 27.5{2.8} 35
0.75 17.3 14 27.5{2.8} (40)
0.8 24 15.8 30.9{3.2} (45)
0. 8 24 17.5 34.3{3.5} (50)
0.85 32.3 19.3 37.8{3.9} (55)
0.85 32.3 21 41.2{4.2} (60)
0.85 34 22.7 44.5{ 4.5} (65)
0.9 44.6 24.5 48.1{4.9} (70)
0.5 2.38 2 3.9{0.4} WT6- 5 *
0. 6 4.35 4 7.8{0.8} 10
0.6 4.35 6 11.8{1.2} 15
0.7 7.7 8 15.7{1.6} 20
0.7 7.7 10 19.6{2.0} 25
0.8 14 12 23.5{2.4} 30
0.8 14 14 27.5{2.8} 35
0. 85 18.7 16 31.4{3.2} 40
0.85 18.7 18 35.3{3.6} 45
0.9 24.8 20 39.2{4.0} 50
0.9 24.8 19 37.8{3.9} (55)
0.9 24.8 21 41.2{4.2} (60)
0.9 26.1 22.7 44.5{4.5} (65)
1 43 24. 5 48.1{4.9} (70)
1 43 28 54.9{5.6} (80)

0.7 4.38 4 7.8{0.8} WT8- 10
0.8 6.8 6 11.8{1.2} 15
0.8 6.8 8 15.7{1.6} 20
0.8 6.8 10 19.6{2. 0} 25
0.9 10.8 12 23.5{2.4} 30
0.9 10.8 14 27.5{2.8} 35
1 17.5 16 31.4{3.2} 40
1 17.5 18 35.3{3.6} 45
1 17.5 20 39.2{4.0} 50
1.1 27.5 22 43.1{4.4 } 55
1. 1 27.5 24 47.1{4.8} 60
1.1 27.5 26 51.0{5.2} 65
1.1 27.5 28 54.9{5.6} 70
1.2 42 32 62.8{6.4} 80
0.85 5.53 4 7.8{0.8} WT10- 10
0.9 6.75 6 11.8{1.2} 15
0. 9 6.75 8 15.7{1.6} 20
1 10 10 19.6{2.0} 25
1 10 12 23.5{2.4} 30
1 10 14 27.5{2.8} 35
1 10 16 31.4{3.2} 40
1.1 14.3 18 35.3{3.6} 45
1.1 14.3 20 39. 2{4.0} 50
1.2 21.6 22 43.1{4.4} 55
1.2 21.6 24 47.1{4.8} 60
1.2 21.6 26 51.0{5.2} 65
1.3 32.5 28 54.9{5.6} 70
1.3 32.5 32 62.8{6.4} 80
1 6 6 11.8{1.2} WT13- 15
1. 1 8.25 8 15.7{1.6} 20
1.1 8.25 10 19.6{2.0} 25
1.2 11.1 12 23.5{2.4} 30
1.2 11.1 14 27.5{2.8} 35
1.2 11.1 16 31.4{3.2} 40
1.2 11.1 18 35.3{3.6} 45
1.3 15.6 20 39. 2{4.0} 50
1.3 15.6 22 43.1{4.4} 55
1.3 15.6 24 47.1{4.8} 60
1.4 21 26 51.0{5.2 } 65
1.4 21 28 54.9{5.6} 70
1.4 21 32 62.8{6.4} 80
1.2 7.5 6 11.8{1.2} WT16- 15
1. 3 9.43 8 15.7{1.6} 20
1.4 12.6 10 19.6{2.0} 25
1.4 12.6 12 23.5{2.4} 30
1.4 12.6 14 27.5{2.8} 35
1.4 12.6 16 31.4{3.2} 40
1.6 22.4 18 35.3{3.6} 45
1.6 22.4 20 39. 2{4.0} 50
1.6 22.4 22 43.1{4.4} 55
1.7 28.9 24 47.1{4.8} 60
1.7 28.9 26 51.0{5.2} 65
1.7 28.9 28 54.9{5.6} 70
1.7 28.9 32 62.8{6.4} 80

3 323 32 32 ■ WMAX. (Allowable Deflection) = L x 35%

1.6 10.8 8 31. 4{3.2} WT18- 20
1.7 13.6 10 39.2{4.0} 25
1.7 13.6 12 47.1{4.8} 30
1.7 13.6 14 54.9{5.6} 35
1.8 16.7 16 62.8{6.4} 40
1.9 20.5 18 70.6{7.2} 45
1.9 20.5 20 78. 5{8.0} 50
2 26 22 86.3{8.8} 55
2 26 24 94.1{9.6} 60
2 26 26 102.0{10.4} 65
2 26 28 109.8{11.2} 70
2.1 31.5 32 125.5{12.8} 80
1.8 11.3 8 31.4{3.2} WT22- 20
1. 8 11.3 10 39.2{4.0} 25
1.9 13.3 12 47.1{4.8} 30
1.9 13.3 14 54.9{5.6} 35
2 16 16 62.8{6.4} 40
2.1 19.5 18 70.6{7.2} 45
2.1 19.5 20 78.5{8.0} 50
2.3 28.2 22 86. 3{8.8} 55
2.3 28.2 24 94.1{9.6} 60
2.3 28.2 26 102.0{10.4} 65
2.3 28.2 28 109.8{11.2 } 70
2.4 33.6 32 125.5{12.8} 80
2.1 13.2 12 47.1{4.8} WT27- 30
2.3 17.9 14 54. 9{5.6} 35
2.3 17.9 16 62.8{6.4} 40
2.4 20.4 18 70.6{7.2} 45
2.6 28.6 20 78.5{8.0} 50
2.6 28.6 22 86.3{8.8} 55
2.6 28.6 24 94.1{9.6} 60
2.6 28.6 26 102.0{10.4} 65
2. 8 39,2 28 109,8 {11,2} 70
2,8 39,2 32 125,5 {12,8} 125,5 {12,8} 32 125,5 {12,8} 32 125,5 {12,8} 125,5 {12,8} 125,5 {12,8}0029     (Единица измерения)N=N/ммxFмм
кгс=кгс/ммxFмм
(кгс=Nx0,101972)

[ ! ]Допустимое отклонение размера (L)
WT5-40Fмакс.= L x 35%
WT5-45Fмакс.= L x 35%
WT5-50Fмакс.= L x 35%
WT5-55Fмакс.= L x 35%
WT5 -60Fмакс.= Д x 35%
WT5-65Fмакс.= Д x 35%
WT5-70Fмакс.= Д x 35%
WT6-55Fмакс.= Д x 35%
WT6-60Fмакс.= Д x 35%
WT6 -65Fмакс.= Д x 35%
WT6-70Fмакс. = Д x 35%
WT6-80Fмакс.= Д x 35%

[ ! ]Оба конца пружин типа WT с маркировкой * не шлифованы.
[ ! ]Значения сплошной длины приведены только для справки.
 В зависимости от партии могут быть некоторые различия.
[ ! ]Рабочая частота: Один миллион раз
[ ! ]Обзор продукта >> Нажмите здесь
[ ! ] Как использовать винтовые пружины и меры предосторожности >> Щелкните здесь

■Постоянная пружины [ ! ]D12 и 14 для типа WY и D12,14 и 20 для типа WT недоступны.

0 90,23 Н/мм{kgf/mm} {0,03}8 Н/мм0029 {kgf/mm} {1. 0}93222222222222229292 9. 9.929.9292 9.
{KGF/MM}} {0,3} 9.9279. } {0.4}
WT WM
2                     0.5{0.05}
3   Н/мм
0,1
{кгс/мм} {0,01}
    Н/мм 0,5
{KGF/MM} {0,05}
N/MM 1,0573 N/MM 1,0573 1,0573 1,0573 1,0573 1,0573. 1.5
{0.15}
    2.0
{0.2}
          3.9{0.4}
4                           2.9{0.3}     4.9{0.5}
5           Н/мм 2,0
{KGF/MM} {0,2}
N/MM 2,9
{KGF/MM/MM {KGF/MM {KGF/MM {KGF/MM {KGF/MM {KGF/MM {KGF/MM {KGF/MM {KGF/MM {KGF/MM {KGF/MM {KGF/MM {KGF/MM {KGF/MM {KGF/MM {KGF/MM {KGF/MM {KGF/MM {KGF/MM {KGF/MM {KGF/MM/MM {KGF/MM. 0573
N/mm 5.9
{kgf/mm} {0.6}
    N/mm 9.8
{kgf/mm} {1.0}

6
8
10   N/mm 0.2
{kgf/mm} {0.02}

12
13             N/mm 19.6
{kgf/mm} {2.0}

14
16
18         N/mm 0.5
{kgf/mm} {0.05}
  Н/мм 1,0
{KGF/MM} {0,1}
N/MM 2,9
{KGF/MM} {0,3}
    N/mm 4.9
{kgf/mm} {0.5}
    N/mm 14.7
{kgf/mm} {1.5}
    29.4{3.0}
20
22                                 N/mm 29. 4
{kgf/mm} { 3.0}

27
9
70042 100043
0.35 2.5 1.8 3.4{0.4} WM 3- 5*
0.38 3.3 3,5 6,9{0,7}     10*
0.45 7 5. 3 10.3{1.1}     15*
0.5 11.5 7 13.7{1.4}     20*
0,5 11,5 7,5 14,7 {1,5} (25)
(25)
(25).0043     (30)
0.4 2.3 1.7 3.9{0.4} WM 4- 5*
0. 45 3.4 3.5 6.9{0.7}     10*
0.5 5.1 5.2 10.8{1.1}     15*
0.55 7.7 7 13.7{1.4}     20
0.6 11.7 8.7 17.7{1.8}     25
0.6 11.7 10.5 20. 6{2.1}     30
0.65 17.6 12.2 24.0{2.5}     35
0.65 17.6 12 23.5{2.4}     (40)
0.5 2.8 1.7 4.9{0.5} WM 5- 5*
0.6 4.2 3.5 9.8{1.0}     10
0. 65 6.5 5.2 14.7{1.5}     15
0.65 6.5 7 20.6{2.1}     20
0.7 9.1 8.7 25.5{2.6}     25
0.75 12.7 10.5 30.4{3.1}     30
0.8 17.4 12.2 35. 3{3.6}     35
0.85 23.8 14 41.2{4.2}     40
0.85 23.8 15.8 46.1 {4.7}     45
0.9 23.8 15 43.5{4.5}     (50)
0.9 30 16.5 49.0{5.0}     (55)
0. 9 30 18 53.0{5.4}     (60)
0.9 30 17.6 52.0{5.3}     (65)
0.9 30 19.6 58.8{6.0}     (70)
0.55 2.8 1.7 4.9{0.5} WM 6- 5*
0.65 4.7 3.5 9. 8{1.0}     10
0.75 8 5.2 14.7{1.5}     15
0.75 8 7 20.6{2.1}     20
0.85 13.6 8.7 25.5{2.6}     25
0.85 13.6 10.5 30.4{3.1}   30
0. 9 18 12.2 35.3{3.6}     35
0.9 18 14 41.2{4.2}     40
0.9 18 15.8 46.1{4.7}     45
0.9 18 17.5 51.0{5.2}     50
1.0 31 19.2 55. 9{5.7}     55
1.0 31 18 53.0{5.4}     (60)
1.0 31 18.8 54.9{5.6}     (65)
1.1 47.3 20 58.8{6.0}     (70)
1.1 48.4 22.4 65.9{6.7}     (80)
0. 75 4.2 3.5 9.8{1.0} WM 8- 10
0.9 8.5 5.2 14.7{1.5}   15
0.9 8.5 7 20.6{2.1}     20
0.9 8.5 8.7 25.5{2.6}     25
0.9 8.5 10.5 30. 4{3.1}     30
1.0 13 12.2 35.3{3.6}   35
1.0 13 14 41.2{4.2}     40
1.1 19.8 15.8 46.1{4.7}     45
1.1 19.8 17.5 51.0{5.2}     50
1. 2 31.2 19.2 55.9{5.7}     55
1.2 31.2 21 61.8{6.3}     60
1.2 31.2 22.7 64.7{6.6}     65
1.2 31.2 24.5 71.6{7.3}     70
1.3 44.2 28 82. 4{8.4}     80

140043 140043 140043
0.9 5.2 3.5 9.8{1.0} WM 10- 10
1.0 7.7 5.2 14.7{1.5}     15
1.0 7.7 7 20.6{2.1}     20
1.1 11 8.7 25. 5{2.6}     25
1.1 11 10.5 30.4{3.1}     30
1.2 16.2 12.2 35.3{3.6}     35
1.2 16.2 14 41.2{4.2}     40
1.3 22.1 15.8 46.1{4.7}     45
1. 3 22.1 17.5 51.0{5.2}     50
1.3 22.1 19.2 55.9{5.7}     55
1.4 32.1 21 61.8{6.3}     60
1.4 32.1 22.7 64.7{6.6}     65
1.4 32.1 24.5 71. 6{7.3}     70
1.4 32.2 28 82.4{8.4}   80
1.0 5.5 3.5 10.3{1.1} WM 12- 10
1.1 7.4 5.2 14.7{1.5}     15
1.1 7.4 7 20.6{2.1}     20
1. 1 7.4 8.7 25.5{2.6}     25
1.2 10.2 10.5 30.4{3.1}     30
1.2 10.2 12.2 35.3{3.6}     35
1.3 14.3 14 41.2{4.2}     40
1.3 14.3 15.8 46. 1{4.7}     45
1.3 14.3 17.5 51.0{5.2}     50
1.4 19.6 19.2 55.9{5.7}     55
1.4 19.6 21 61.8{6.3}     60
1.5 26.3 22.7 64.7{6.6}     65
1. 5 26.3 24.5 71.6{7.3}     70
1.6 36.8 28 82.4{8.4}     80
1.0 5 3.5 10.3 {1.1} WM 13- 10
1.2 8.4 5.2 14.7{1.5}     15
1.3 11.7 7 20. 6{2.1}     20
1.3 11.7 8.7 25.5{2.6}     25
1.4 14.5 10.5 30.4{3.1}     30
1.4 14.5 12.2 35.3{3.6}     35
1.4 14.5 14 41.2{4.2}     40
1. 4 14.5 15.8 46.1{4.7}     45
1.4 14.5 17.5 51.0{5.2}     50
1.5 22.5 19.2 55.9{5.7}     55
1.5 22.5 21 61.8{6.3}     60
1.6 28.8 22.7 64. 7{6.6}     65
1.6 28.8 24.5 71.6{7.3}     70
1.7 37.4 28 82.4{8.4}     80
1.7 37.4 31.5 92.9{9.5}     90
1.2 7.5 5.2 14,7 {1,5} WM 14- 15
1,3 20,6 {2,100 20,6 {2,1} 20,6 {2,100 20,6. 0042 1.4 13.3 8.7 25.5{2.6}     25
1.4 13.3 10.5 30.4{3.1}     30
1.4 13,3 12,2 35,3 {3,6} 35
1,4 13,3
13.3 14 13.3 14 13.3 14 13.3
13. 3
13.3
13.3
0043 40
1.5 17.3 15.8 46.1{4.7}     45
1.5 17.3 17.5 51.0{5.2}     50
1.5 17.3 19.2 55.9{5.7}     55
1.6 23.2 21 61. 8{6.3}     60
1.6 23.2 22.7 64.7{6.6}     65
1.7 30.6 24.5 71.6{7.3}   70
1.7 30.6 28 82.4{8.4}     80
1.8 39.6 31.5 92.7{9.5}     90

1. 3 7.8 5.2 14.7{1.5} WM 16- 15
1.4 9.8 7 20.6{2.1}     20
1.5 12.5 8.7 25.5{2.6}     25
1.5 12.5 10.5 30.4{3.1}     30
1.6 15 12.2 35. 3{3.6}   35
1.6 15 14 41.2{4.2}     40
1.7 20.4 15.8 46.1{4.7}     45
1.7 20.4 17.5 51.0{5.2}     50
1.8 27 19.2 55.9{5.7}     55
1. 8 27 21 61.8{6.3}     60
1.8 27 22.7 64.7{6.6}     65
1.8 27 24.5 71.6{7.3}     70
1.8 27 28 82.4{8.4}     80
1.9 34.2 31.5 92. 7{9.5}     90
1.7 11.9 7 34.3{3.5} WM 18- 20
1.8 14.4 8.7 42.2{4.3}   25
1.8 14.4 10.5 51.0{5.2}     30
1.8 14.4 12.2 59.8{6.1}     35
1. 8 14.4 14 68.6{7.0}     40
2.0 22 15.8 77.5{7.9}   45
2.0 22 17.5 85.3{8.7}     50
2.0 22 19.2 94.1{9.6}     55
2.0 22 21 103. 0{10.5}     60
2.2 34.1 22.7 110.8{11.3}     65
2.2 34.1 24.5 119.6{12.2}     70
2.2 34.1 28 137.3{14.0}     80
2.3 41.4 31.5 154.0{15.7}     90
2. 3 41.4 35 171.6{17.5}     100
1.8 11.7 7 34.3{3.5} WM 20- 20
1.8 11.7 8.7 42.2{4.3}     25
1.9 14.3 10.5 51.0{5.2}     30
1.9 14.3 12.2 59. 8{6.1}     35
1.9 14.3 14 68.6{7.0}     40
2.0 17 15.8 77.5{7.9}     45
2.0 17 17.5 85.3 {8.7}     50
2.2 24.8 19.2 94.1{9.6}     55
2. 2 24.8 21 103.0{10.5}     60
2.2 24.8 22.7 110.8{11.3}     65
2.2 24.8 24,5 119,6 {12,2} 70
2,4 36 28 137,3 {140042 36 28 137,3 {140042 36 28 137,3 {140042 36 28 137,3 {140042 36 28 137,3 {140042 36 28 137,3 {140042 36 28. 0043
2.4 36 31.5 154.0{15.7}     90
2.4 36 35 171.6{17.5}     100
1.9 12 7 34.3{3.5} WM 22- 20
2.0 14 8.7 42.2{4.3}     25
2.0 14 10. 5 51.0{5.2}     30
2.0 14 12.2 59.8{6.1}   35
2.0 14 14 68.6{7.0}     40
2.3 23 15.8 77.5{7.9}     45
2.3 23 17.5 85.3{8.7}     50
2. 3 23 19.2 94.1 {9.6}     55
2.3 23 21 103.0{10.5}     60
2.4 30 22.7 110.8{11.3}     65
2.4 30 24.5 119.6{12.2}     70
2.4 30 28 137. 3{14.0}     80
2.6 40 31.5 154.0{15.7}     90
2.6 40 35 171.6{17.5}     100
2.3 14 10.5 51.0{5.2} WM 27- 30
2.4 17 12.2 59.8{6.1}     35
2. 4 17 14 68.6{7.0}     40
2.4 18 15.8 77.5{7.9}     45
2.6 23 17.5 85.3{8.7}     50
2.6 23 19.2 94.1{9.6}     55
2.6 23 21 103. 0{10.5}     60
2.8 31 22.7 110.8{11.3}     65
2.8 31 24.5 119.6{12.2}     70
2.8 31 28 137.3{14.0}     80
3.0 43.5 31.5 154.0{15.7}     90
3. 0 43.5 35 171.6{17.5}     100

– Load Метод расчета: Нагрузка = Постоянная пружины x Прогиб
    (Единица измерения) Н=Н/ммxFмм
кгс=кгс/ммxFмм
(кгс=Nx0,101972)

[ ! ]Значения сплошной длины приведены только для справки.
 В зависимости от партии могут быть некоторые различия.
[ ! ]Рабочая частота: Один миллион раз
[ ! ]Обзор продукта >> Нажмите здесь
[ ! ]Как использовать винтовые пружины и меры предосторожности >> Щелкните здесь
[ ! ] Допустимый прогиб размера (L)
WM3-25Fmax.= L x 30%
WM3-30Fmax.= L x 30%
WM4-40Fmax.= L x 30%
WM5-50Fmax.= L x 30%
WM5 -55Fмакс.= Д x 30%
WM5-60Fмакс.= Д x 30%
WM5-65Fмакс.= Д x 27%
WM5-70Fмакс.= Д x 28%
WM6-60Fмакс. = Д x 30%
WM6 -65Fмакс.= Д x 29%
WM6-70Fмакс.= Д x 28%
WM6-80Fмакс.= L x 28%

[ ! ]Оба конца отмеченных * пружин типа WM не отшлифованы.

Part Number Being Previewed:

Loading…

Plug-in is required for 3D Preview

CAD Download

Part Number
WM3-5
WM3-10
WM3-15
WM3-20
WM3-25
WM3-30
WM4-5
WM4-10
WM4-15
WM4-20
WM4-25
WM4-30
WM4-35
WM4-40
WM5-5
WM5-10
WM5-15
WM5-20
WM5-25
WM5-30
ВМ5-35
WM5-40
WM5-45
WM5-50
WM5-55
WM5-60
WM5-65
WM5-70
WM6-5
WM6-10
WM6-15
WM6-20
WM6-25
WM6-30
WM6-35
ВМ6-40
WM6-45
WM6-50
WM6-55
WM6-60
WM6-65
WM6-70
WM6-80
WM8-10
WM8-15
WM8-20
WM8-25
WM8-30
WM8-35
WM8-40
WM8-45
WM8-50
WM8-55
WM8-60
WM8-65
WM8-70
WM8-80
WM10-10
WM10-15
WM10-20
30433

3 4 Days

3
  • Stock

  • В наличии Тот же день

    Stock

    33 3,2 7 50043300433 Тот же день

    Stock

    Тот же день

    Stock

    . Тот же день

    Запас

    5.8 5.873
    ЧАСТЬ № Объем Дни до судов. 5301 Допустимая нагрузка (настраиваемый диапазон)
    (Н)
    Макс. Нагрузка
    (Н)
    Максимальная высота под нагрузкой (длина в свободном состоянии, допустимый прогиб)
    (мм)
    Длина в свободном состоянии L
    (мм)
    Н.Д. D (или D1)
    (φ)
    В.Д. D-2d (или D)
    (φ)
    Жесткость пружины
    (Н/мм)
    Диаметр проволоки
    (φ)
    Длина сплошной проволоки
    (мм)
    В наличии

    4 дня

    10 Без заземления 1,51~4,50 3,4 3,2 5
    2 0,35 2,5
    В наличии

    4 Days

    10 Not Grounded 4.51~8.50 6. 9 6.5 10 3 2.24 2 0.38 3.3
    Available

    Тот же день

    Stock

    10 Not Grounded 8.51~16.00 10.3 9.7 15 3 2.1 2 0.45 7
    Available

    4 дня

    10 Без заземления 8,51~16,00 13,7 13 20 3 2 2 0,5 11,5
    В наличии 10 Grounded 8.51~16.00 14. 7 17.5 25 3 2 2 0.5 11.5
    Available

    4 Days

    10 Grounded 16.01~30.00 17.7 21 30 3 1.9 2 0.55 20.4
    Available

    4 дня

    10 Без заземления 1.51~4.50 3.9 3.3 5 4 3.2 2 0.4 2.3
    Available

    Тот же день

    Stock

    10 Not Grounded 4. 51~8.50 6.9 6.5 10 4 3.1 2 0.45 3.4
    В наличии

    Тот же день

    Stock

    10 Not Grounded 8.51~16.00 10.8 9.8 15 4 3 2 0.5 5.1
    Available

    Тот же день

    Stock

    10 Grounded 8.51~16.00 13.7 13 20 4 2.9 2 0.55 7.7
    Available

    4 дня

    10 Заземлен 16. 01~30.00 17,7 16,3 25 4 2,8 2 0,6 11,7
    В наличии

    4 Days

    10 Grounded 16.01~30.00 20.6 19.5 30 4 2.8 2 0.6 11.7
    Available

    4 дня

    10 Grounded 16.01~30.00 24 22.8 35 4 2.7 2 0.65 17.6
    Available

    4 дня

    10 Заземлен 16.01~30.00 23,5 28 40
    10 Grounded 8.51~16.00 9.8 6.5 10 5 3.8 2.9 0.6 4.2
    Available

    Тот же день

    Наличие на складе

    10 С заземлением 8,51~16,00 14,7 9,8 15 5 3,7 2,9 0,65 6,5
    10 Grounded 16. 01~30.00 20.6 13 20 5 3.7 2.9 0.65 6.5
    В наличии

    Тот же день

    Stock

    10 Grounded 16.01~30.00 25.5 16.3 25 5 3.6 2.9 0.7 9.1
    Available

    4 дня

    10 Grounded 30.01~50.00 30.4 19.5 30 5 3.5 2.9 0.75 12.7
    Available

    4 дня

    10 Заземлен 30,01~50,00 35,3 22,8 35
    3,4 2,9 0,8 17,4
    В наличии

    4 Days

    10 Grounded 30. 01~50.00 41.2 26 40 5 3.3 2.9 0.85 23.8
    Available

    4 дня

    10 Grounded 30.01~50.00 46.1 29.2 45 5 3.3 2.9 0.85 23.8
    Available

    4 дня

    10 Заземлен 30,01~50,00 43,5 35 50 5 90 2,9 0,9 23,8
    В наличии

    4 Days

    10 Grounded 30.01~50.00 49 38. 5 55 5 3.2 2.9 0.9 30
    Available

    4 дня

    10 Grounded 50.01~73.00 53 42 60 5 3.2 2.9 0.9 30
    Available

    4 дня

    10 Заземлен 50.01~73.00 52 47.4 65 3 2,9 0,9 30
    В наличии

    4 Days

    10 Grounded 50.01~73.00 58.8 50.4 70 5 3. 2 2.9 0.9 30
    Available

    4 дня

    10 Not Grounded 4.51~8.50 4.9 3.3 5 6 4.9 2.9 0.55 2.8
    Available

    4 дня

    10 Заземлен 8,51~16,00 9,8 6,5 10 30573 4,7 2,9 0,65 4,7
    В наличии

    Тот же день

    Stock

    10 Grounded 8.51~16.00 14.7 9.8 15 6 4. 5 2.9 0.75 8
    Available

    Тот же день

    Stock

    10 Grounded 16.01~30.00 20.6 13 20 6 4.5 2.9 0.75 8
    Available

    Тот же день

    Наличие на складе

    10 Grounded 16.01~30.00 25.5 16.3 25 6 4.3 2.9 0.85 13.6
    Available

    Тот же день

    Стандарт

    10 Заземлен 30,01~50,00 30,4 19,5 6
    4,3 2,9 0,85 13,6
    В наличии

    4 Days

    10 Grounded 30. 01~50.00 35.3 22.8 35 6 4.2 2.9 0.9 18
    Available

    Тот же день

    Stock

    10 Grounded 30.01~50.00 41.2 26 40 6 4.2 2.9 0.9 18
    Available

    Тот же день

    Наличие на складе

    10 С заземлением 30,01~50,00 46,1 29.2 45 6 4,2 2,9 0,9 18
    Доступны
    . Тот же день

    Stock

    10 Grounded 50. 01~73.00 51 32.5 50 6 4.2 2.9 0.9 18
    В наличии

    4 Days

    10 Grounded 50.01~73.00 55.9 35.8 55 6 4 2.9 1 31
    Available

    Тот же день

    Stock

    10 Grounded 50.01~73.00 53 42 60 6 4 2.9 1 31
    Available

    4 дня

    10 Заземлен 50,01~73,00 54,9 46,2 65 6 60043 4 2,9 1 31
    В наличии

    4 Days

    10 Grounded 50. 01~73.00 58.8 50 70 6 3.8 2.9 1.1 47.3
    Available

    4 дня

    10 Grounded 50.01~73.00 65.9 57.6 80 6 3.8 2.9 1.1 48.4
    Available

    Тот же день

    Стандарт

    10 Заземлен 8,51~16,00 9,8 6,5 10 8 6,5 2,9 0,75 4,2
    В наличии
    10 Grounded 8. 51~16.00 14.7 9.8 15 8 6.2 2.9 0.9 8.5
    Available

    Тот же день

    Stock

    10 Grounded 16.01~30.00 20.6 13 20 8 6.2 2.9 0.9 8.5
    Available

    Тот же день

    Наличие на складе

    10 Grounded 16.01~30.00 25.5 16.3 25 8 6.2 2.9 0.9 8.5
    Available

    Тот же день

    Наличие на складе

    10 С заземлением 30,01~50,00 30,4 19,5 30 8 6,2 2,9 0,9 8,5
    В наличии 10 Grounded 30. 01~50.00 35.3 22.8 35 8 6 2.9 1 13
    Available

    4 Days

    10 Grounded 30.01~50.00 41.2 26 40 8 6 2.9 1 13
    Available

    4 дня

    10 Заземлен 30,01 ~ 50,00 46,1 29,2 45 8 5,8 2,9 1,193 2,9 1,193 2,9 1,143 2,9 1,143 2,9 1,143 2,9 1,143 2,9 10 Приземленный 50,01 ~ 73. 00 51 32,5 50 8 50 8. 1,1 19,8
    В наличии

    4 Days

    10 Grounded 50.01~73.00 55.9 35.8 55 8 5.6 2.9 1.2 31.2
    Available

    4 дня

    10 Grounded 50.01~73.00 61.8 39 60 8 5.6 2.9 1.2 31.2
    Available

    4 дня

    10 Заземлен 50,01~73,00 64,7 42,3 65 8 5,6 2,9 1,2 31,2
    В наличии

    4 Days

    10 Grounded 50. 01~73.00 71.6 45.5 70 8 5.6 2.9 1.2 31.2
    Available

    Тот же день

    Stock

    10 Grounded 73.01~107.00 82.4 52 80 8 5.4 2.9 1.3 44.2
    Available

    4 дня

    10 Заземлен 8,51~16,00 9,8 6,5 10 10 8,2 2,9 0,9 5,2
    В наличии

    Тот же день

    Stock

    10 Grounded 8. 51~16.00 14.7 9.8 15 10 8 2.9 1 7.7
    Available

    Тот же день

    Stock

    10 Grounded 16.01~30.00 20.6 13 20 10 8 2.9 1 7.7

    Loading…

    Время выполнения заказа

    Основная информация

    Материал СРП-А

    Настройте здесь

    Дополнительные продукты в этой категории

    Дополнительные продукты

    Железнодорожное оборудование – CSX.

    com Наши вагоны оснащены либо мягким, либо жестким днищем, одинарными или двойными раздвижными дверями или дверьми с запиранием. Внутренние устройства включают стальные или деревянные полы, перила, переборки и другие методы крепления, которые можно прибить гвоздями.

    Крытые вагоны перевозят широкий ассортимент товаров, включая рулонную бумагу, целлюлозу, газетную бумагу, металлы, строительные материалы, бытовую технику, продукты питания или любые материалы в мешках и на поддонах.


    60-футовый стандартный крытый вагон

    Аналогичен 50-футовому стандартному крытому вагону, но на 10 футов больше внутренней длины. Все автомобили оснащены амортизированным днищем, а двери бывают нескольких конфигураций.

    Дополнительная длина делает его особенно полезным для бумажных сервизов или более легких продуктов, которые имеют тенденцию «кубиковаться перед взвешиванием».


    50-футовый крытый вагон с высокой крышей

    Парк 50-футовых крытых вагонов аналогичен 50-футовому стандартному вагону с дополнительными 2 футами внутренней высоты. Это известно как товарный вагон “Plate F”. Все 50-футовые крытые вагоны CSX с высокой крышей имеют грузоподъемность 100 тонн и оснащены амортизирующим днищем и запирающими дверями.

    Эти тележки в основном используются для обслуживания рулонной бумаги, поскольку дополнительная высота необходима для размещения рулонов большего размера, которые в настоящее время являются обычным явлением. Их также можно использовать для перевозки аналогичных грузов в других 50-футовых или 60-футовых крытых вагонах.


    60-футовый крытый вагон с высокой крышей

    60-футовый крытый вагон с высокой крышей (табл. F) аналогичен 60-футовым стандартным вагонам с дополнительными 2 футами внутренней высоты. Все они предлагают амортизированные подрамники грузоподъемностью до 100 тонн. Автомобильные двери бывают нескольких конфигураций.

    60-футовые автомобили с высокой крышей являются основным выбором для бытовой техники, рулонной бумаги и автозапчастей. Дополнительное пространство делает его особенно полезным для более легких продуктов, которые имеют тенденцию «превращаться в кубики перед взвешиванием». Их можно использовать для всех товаров, перевозимых в других 50-футовых или 60-футовых крытых вагонах.


    86-футовый крытый вагон

    Это исключительно большие крытые вагоны длиной 86 футов, объемом 10 000 кубических футов с высокой крышей (табл. G), специально предназначенные для перевозки автомобильных запчастей и бытовой техники. Все они предлагают мягкие подрамники с двойной заглушкой или раздвижными дверями.

    Несмотря на то, что они предназначены для конкретных рынков, при наличии возможности эти вагоны могут использоваться для перевозки легких, но объемных грузов, таких как папиросная бумага или изоляционные материалы.




    Технические характеристики товарного вагона

      50 футов Стандартный 50-футовая крыша 60 футов Стандартный 60-футовая крыша 86′ Авто
    Внутренняя длина 50 футов 7 дюймов 50 футов 6 дюймов 60 футов 9 дюймов 60 футов 9 дюймов 86,6
    Внутренняя ширина 9 футов 6 дюймов 9 футов 6 дюймов 9 футов 4 дюйма 9 футов 6 дюймов 9 футов 6 дюймов
    Внутренняя высота 10 футов 11 дюймов 13′ 10 футов 10 дюймов 13′ 13′
    Тип двери слайд и/или заглушка заглушка слайд и/или заглушка заглушка слайд и/или заглушка
    Ширина двери 10′ 10′ – 12′ 10′ 10′ – 12′ 20′
    Высота двери 10′ 12′ 10′ 12′ 12′
    Внешняя длина 55 футов 5 дюймов 58 футов 2 дюйма 67 футов 11 дюймов 67 футов 7 дюймов 93 фута 6 дюймов
    Внешняя ширина 10 футов 7 дюймов 10 футов 8 дюймов 10 футов 6 дюймов 10 футов 8 дюймов 10 футов 8 дюймов
    Объем 5 238 футов 6 269 футов 6085 футов 6 646 футов 9999 футов
    Грузоподъемность 70 – 100 тонн 100 тонн 70 – 100 тонн 100 тонн 70 тонн





    Платформа общего назначения

    Платформы представляют собой открытую платформу, обеспечивающую гибкость, которую не может обеспечить ни один другой грузовой вагон. Они варьируются от общего назначения до очень специализированных конструкций для перевозки очень больших и тяжелых грузов (многоосные, платформы, крепления). Эти автомобили бывают разной длины и комплектации и используются для перевозки самых разных товаров, от трансформаторов до тракторов.


    Платформа с переборкой

    Платформа с переборкой похожа на стандартную платформу, но с добавлением усиленной стены на обоих концах вагона. Это усовершенствование обеспечивает дополнительную защиту и безопасность груза.

    Разновидностью плоской переборки является вагон для перевозки балансовой древесины с V-образной палубой, предназначенный для перевозки бревен длиной 5 футов для доставки на бумажные фабрики. Эти вагоны бывают различной длины и используются для перевозки конструкционной стали, труб, листовой стали, бревен и строительных материалов.


    Платформа с центральной балкой

    Платформа с центральной балкой оснащена центральной осью, что делает ее идеальной для перевозки пиломатериалов, панелей и других строительных материалов.

    Платформы с центральной балкой перевозят пиломатериалы, стеновые панели, другие габаритные и строительные товары.

    Стандартная 73-футовая платформа с центральной балкой имеет грузоподъемность 195 000 фунтов. или больше. Также доступны центральные балки 61 дюйм.


    Крытый бункер

    Крытый бункер имеет крышу с люками для загрузки материала в 2, 3 или 4 отсека. Нижняя секция каждого отсека имеет ворота для разгрузки. В зависимости от товара доступен широкий спектр опций автомобиля, включая специальные внутренние накладки или конфигурации люка и ворот.

    Легковые автомобили обычно делятся на две группы в зависимости от вместимости кубических футов: малые (менее 3500 куб. футов) и большие (более 3500 куб. футов). Грузоподъемность от 70 до 110 тонн.

    Эти вагоны предназначены для перевозки сыпучих грузов, требующих защиты от непогоды и/или загрязнения. Тип продукта, плотность и требования к погрузке/разгрузке определяют, какой автомобиль лучше всего подходит для ваших нужд.




    Характеристики крытого бункера

      Малый куб Джамбо
    Размер 2700–3500 кубических футов 3600–5324 кубических фута
    Грузоподъемность 70 – 100 тонн 100 – 110 тонн
    Длина автомобиля 39′ – 50′ 55′ – 65′
    Высота автомобиля 13′ – 15,5′ 15′ – 15,5′
    Отсеки 2-3 3 – 4
    Загрузочные люки 3 – 6 по центру диаметром 30 дюймов или
    8–12 смещенных от центра диаметром 30 дюймов
    Центральный желоб шириной 20–24 дюйма проходит по всей длине автомобиля
    Выходные ворота 1–2 ворот 13 x 42 дюйма на отсек 2 ворот 13″ x 42″ на отсек
    Количество ворот на вагон 2 – 6 3 – 6
    Расстояние между воротами 12′ 13 – 15′
    Типы ворот Гравитация Гравитация





    Бункер с открытым верхом

    Бункер с открытым верхом используется для перевалки сыпучих грузов, невосприимчивых к погодным условиям. Нижняя секция состоит из разделенных бункеров (3 или 4 отсека) с заслонками или дверцами. Некоторые полувагоны оборудованы поворотными сцепками, которые позволяют переворачивать вагон для быстрой разгрузки. Доступны различные кубатуры и грузоподъемность до 110 тонн.

    Эти вагоны перевозят такие продукты, как уголь, кокс, заполнители, песок, руды, гравий, шлак и лом. Тип продукта, плотность и требования к погрузке/разгрузке определяют, какой автомобиль лучше всего подходит для ваших нужд.


    Плоские полувагоны

    Плоские полувагоны — это открытые вагоны с плоским дном, используемые для перевозки широкого спектра товаров, невосприимчивые к погодным условиям. Автомобили различаются по длине до 65 футов, а высота бортов составляет от 4 до 8 футов.

    Металл, уголь, кокс, заполнители, песок, руды, гравий, шлак, лом, столбы, шпалы и т. д.

    Оборудование различается по высоте борта и кубатуре.




    Простая гондола Технические характеристики

      52-футовая гондола 65-футовая гондола
    Грузоподъемность 70 – 100 тонн 100 – 110 тонн
    Длина автомобиля (стандартная) 52 фута 6 дюймов 65 футов 6 дюймов
    Высота автомобиля (стандартная) 9 футов 13/16 дюймов 9 футов 13/16 дюймов
    Внутренняя высота (стандартная) 5 футов 6 дюймов 5 футов 6 дюймов
    Внутренняя ширина 9 футов 6 дюймов 9 футов 0 дюймов
    Объем (стандартный) 2743 куб. футов 3 242 куб. футов





    Полувагон для рулонов

    Имеются полувагоны как с открытым, так и с закрытым покрытием, оснащенные регулируемыми, расширяемыми поперечинами (балками Каллахана), которые надежно фиксируют рулоны в нужном положении. Желоба с деревянным или металлическим покрытием обеспечивают дополнительную защиту груза.

    Крытая гондола для рулонов используется исключительно для транспортировки рулонной листовой стали.

    Вагоны с открытым мотком перевозят рулонный продукт, не требующий защиты от непогоды.

    Поперечины (балки Каллахана) 6 на вагон 19″в ширину и 79 1/2″ в длину. 100-тонная тележка для рулонов может вмещать рулоны различных размеров с одной и той же загрузкой, от 30 до 84 дюймов.


    Вагон-цистерна

    Вагон-цистерна — это специальное оборудование для перевозки жидких сыпучих материалов. Вагоны комплектуются различными обшивками, погрузочно-разгрузочной арматурой, предохранительными устройствами и другими характеристиками, предусмотренными нормативными документами.

    Основные типы цистерн включают:

    • Общие услуги
    • Теплообменник и изотермические вагоны
    • Цистерны высокого давления
    • Автомобили для перевозки кислоты и жидкой серы
    • Вагоны TankTrain

    Вагоны-цистерны, которые различаются по размеру и форме, перевозят все виды жидкостей, от кукурузного сиропа до химикатов.

    CSX не владеет и не предоставляет цистерны.


    Автомобильный стеллаж

    Двухуровневые и трехуровневые вагоны предназначены для перевозки пикапов, минивэнов и внедорожников. Каждый вагон имеет максимальную грузоподъемность от 10 до 15 автомобилей.

    Такие товары, как большие тракторы, дома на колесах и военные транспортные средства перемещаются на одноуровневых платформах.

    Внутренняя длина: 89 футов, 4 дюйма
    Внутренняя ширина: 8 футов, 7 дюймов

    Bi-Levels:
    Высота платформы A: 7 футов, 4 дюйма
    Высота B-Deck: 7 футов, 10 дюймов

    Tri-Levels:
    Высота A-деки: 5 футов, 3 дюйма
    Высота платформы B: 5 футов, 3 дюйма
    Высота C-Deck: 5 футов, 5 дюймов


    RFC 6455: протокол WebSocket

    RFC 6455: протокол WebSocket [Домашняя страница RFC] [ТЕКСТ|PDF|HTML] [Отслеживание] [ПИС] [Ошибки] [Информационная страница]

    ПРЕДЛАГАЕМЫЙ СТАНДАРТ
    Обновлено: 7936, 8307, 8441 Имеются опечатки

     Инженерная рабочая группа Интернета (IETF) И.  Фетте
    Запрос комментариев: 6455 Google, Inc.
    Категория: Трек стандартов А. Мельников
    ISSN: 2070-1721 Isode Ltd.
                                                               декабрь 2011 г.
                             Протокол веб-сокетов
    Абстрактный
       Протокол WebSocket обеспечивает двустороннюю связь между клиентом
       запуск ненадежного кода в контролируемой среде на удаленном хосте
       который подписался на сообщения от этого кода. Охрана
       модель, используемая для этого, является широко используемой моделью безопасности на основе происхождения
       веб-браузерами. Протокол состоит из открывающего рукопожатия
       с последующим базовым кадрированием сообщений, наложенным на TCP. Цель
       эта технология должна предоставить механизм для браузерного
       приложения, которым требуется двусторонняя связь с серверами,
       не полагаться на открытие нескольких HTTP-соединений (например, с помощью
       XMLHttpRequest или
