✅ Технические характеристики и расшифровка электродов уони 13/55

Расшифровка наименования

Для начала нам нужна расшифровка УОНИ 13/55. Это позволит в дальнейшем рассмотреть особенности работы таких электродов и что они могут дать. Расшифровывается такая аббревиатура следующим образом:

У — универсальная;
О — обмазка;
Н — научного;
И — института;

Это разработка отечественного института сварки, чье название и номер закрепились в обозначении. Иногда к аббревиатуре дополняется еще одна буква И, что обозначает исследовательский институт. Кстати, именно УОНИИ является правильным наименованием согласно ГОСТу, а вот на пачке может быть и УОНИ 13/55.

Расшифровка, что означает маркировка

Аббревиатура «УОНИ 13» расшифровывается как «универсальная обмазка научного института номер 13» (в советское время многим предприятиям присваивались по соображениям секретности названия в виде цифрового набора).

На разновидность указывает цифра после дроби, например, УОНИ 13/55, УОНИ 13/65 и т.п. Здесь « 55» и «65» обозначают прочностные характеристики сварочного шва конкретного электрода УОНИ.

Упаковка с расходниками УОНИ 13/45 имеет надпись следующего вида:

Э42А – УОНИ – 13/45 – 2,0 – УД/Е412(4) – Б20.

Расшифровку большинства обозначений можно найти в ГОСТ 9466-75.

Символы Е412(4) относятся к характеристикам наплавленного металла. Подробная расшифровка в ГОСТ 9467-75.

Технические параметры

Сварочные электроды УОНИ 13/55, характеристики которых рассматриваются в данном разделе, имеют следующие важные параметры:

Покрытие — основное;
Наплавочный коэффициент — 9,5 г/а*ч;
Производительность устройства — 1,4 кг в час;
Расход на килограмм наплавленного металла составляет 1,7 кг;
Временное сопротивление — 540 МПа;
Предел текучести — 410 МПа;
Относительное удлинение — 29%;
Ударная вязкость УОНИ — 260 Дж/см2.

Эти параметры являются основными. Также следует сказать, что химический состав данных электродов достаточно сложный, среди них углерод 0,09%, кремний 0,42% и марганец 0,83%. На сайте производителя можно также узнать варианты диаметров и силы тока при различных пространственных положениях электрода.

Технические характеристики сварочных электродов УОНИ 13/55

Электроды уони 13 55 прекрасно подходят для процесса дуговой сварки и важных деталей из углеродсодержащих и низколегированных металлов, в частности, используемые в местах с низким температурным режимом. Данный тип изделий здорово проявил себя при соединении серьезных металлоконструкций, где необходимо, чтобы сварной шов был с большим уровнем пластичности и ударопрочной вязкости.

Особенности использования

Имеются некоторые нюансы, связанные с применением подобных устройств при сварке. Рассмотрим некоторые из них:

Для сваривания требуется применять ток обратной полярности;
Покрытие особое, состоит из карбонатов и фтористых образований, благодаря чему швы не имеют газов и прочих вредных примесей;
Низкоуглеродистая сталь способствует значительной долговечности шва;
Отсутствие органических соединений препятствует образованию влаги на устройствах;
При изготовлении электродов полностью исключается образование различных неровностей, трещин и прочих дефектов.

В результате получается крепкий шов, не подвергающийся старению и потере свойств при изменении температурных режимов. Необходимо контролировать чистоту соединений, ибо появление ржавчины или масел ведет к образованию пор, и соединение в итоге получится плохим.

Назначение электродов УОНИ 13 55

Сварочные электроды УОНИ 13 55 подходят для ручной сварки с помощью дуги. Сварка может производиться в потолочном, горизонтальном, нижнем, наклонном положениях , а также в вертикальном положении сверху вниз. Как указывалось выше, ими можно сваривать низколегированные и углеродосодержащие металлы. Сварочный шов получается износостойким и защищенным от коррозии. Карбонаты и фтористые соединения, из которых состоит обмазка электрода УОНИ, препятствуют образованию горячих трещин , придают шву пластичность и высокую ударную вязкость. Поэтому этот расходный материал используют при сварке толстого металла, исправлении дефектов литья, изготовлении деталей, которые могут выдержать высокое давление, низкие температуры и длительные нагрузки.

Электроды Монолит УОНИ широко используются и в судостроении.

Условия хранения и производители

Чтобы изделия смогли сохранить основные свойства, необходимо хранить их в соответствующих помещениях. Относительная влажность на складе постоянно должна находиться на уровне 50%, температура же не выше 14 градусов, что достигается применением кондиционеров. Если условия соблюдаются, то срок годности не имеет ограничения.

Производством сварочных устройств занимаются такие компании, как ЛЭЗ, Спецэлектрод, СЗСМ, Monolit. При покупке необходимо наличие сертификата на соответствие их нормативам. Они выдаются соответствующим органом.

Отличие электродов УОНИ от МР

Часто новички задаются вопросом, что лучше – УОНИ 1355 или МР3 . Спешим прояснить ситуацию.

Обе марки предназначены для соединения углеродистых и низкоуглеродистых сталей, разница только в характеристиках тока, необходимого для сварки. Электроды МР3 используются для сваривания любым видом тока, причем полярность не имеет значения.

УОНИ же могут качественно варить только при постоянном токе, полярность должна быть обратной . Постоянка не может в этом случае заменяться переменкой, иначе электрод будет прилипать, а сварочная дуга не будет гореть равномерно. Учитывая этот нюанс, вы можете избежать разбрызгивания металла и дефектов сварного шва .

Прокалка электродов

В каждой упаковке должен быть сертификат качества и инструкция, подробно расписывающая процедуру прокалки. Если не соблюдать предписания, то ухудшится как качество сварных изделий, так и качественные характеристики получившегося шва. Процедуру прокаливания нужно проводить перед применением таких устройств. Если же их не использовали в течение 8 часов, то прокалку повторяют снова. Один и тот же электрод необходимо обрабатывать не более 3 раз, а количество времени суммарно не должно быть выше 4 часов.

Для высокого качества прокалки необходимо такие устройства сначала помещать в специальные коробки и только затем — в печи. Диапазон рабочей температуры печей для прокалки составляет от 200 до 300 градусов. Только соблюдение указанных условий позволит сделать работу сварочных изделий долгой и не допускать образования разнообразных дефектов при прокалке.

Мы рассмотрели электроды УОНИ 13/55. Важной особенностью их применения является прокалка. Она позволит сварочному электроду проработать достаточно долгое время и избежать проблем с различными дефектами. При покупке таких устройств необходимо наличие сертификатов, указывающих на соответствие нормативам стандартов и технических условий. Внимательно относитесь к электродам — и они прослужат длительное время. Удачи при приобретении сварочных устройств!

Электроды «УОНИ-13/55». Технические характеристики

Сварочные электроды «УОНИ-13/55» с основным покрытием широко применяются для сварки ответственных конструкций. Свариваемые изделия должны быть изготовлены из низколегированных и углеродистых сталей (например: стали марок 10ХСН2Д, 48КС и др. ), которые эксплуатируются при знакопеременных нагрузках и отрицательных температурах. Допускается сварка следующих материалов:

сталей: БСт3, 09Г2, 10Г2С1Д-35, 10ХСНД, МС-1, Ст3с и т. п.;
поковок из дисперсионно-упрочненных и углеродистых сталей, а также поковок и литья между собой.

Сварочные электроды «УОНИ-13/55» обеспечивают наилучшую защиту сварочной ванны, что особенно важно при работе на открытом пространстве. Поэтому, сварочные электроды «УОНИ-13/55» широко используются строителями мостов.

Описание этих сварочных электродов имеется в статье « Электроды УОНИ 13/55, их характеристики и особенности применения», поэтому сегодня мы остановимся только на технических характеристиках.

Технические характеристики сварочных электродов «УОНИ-13/55»

Рассмотрим основные технические характеристики сварочных электродов «УОНИ-13/55»:

общая характеристика электродов;
механические свойства металла сварочного шва;
химический состав металла сварочного шва;
пространственные положения сварочного шва;
величина сварочного тока;
среднее количество электродов в 1кг.

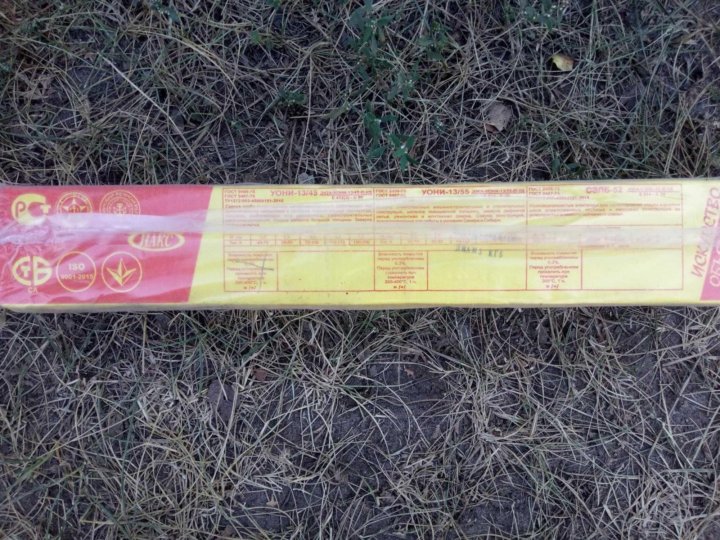

Сварочные электроды «УОНИ-13/55» в упаковке.

Общая характеристика электродов “УОНИ 13/5”

Общая характеристика электродов включает в себя следующие параметры:

покрытие сварочных электродов: основное;
коэффициент наплавки, г/А•ч: 9,5;
производительность наплавки электродов (для диаметра 4,0 мм), кг/ч: 1,4;
расход электродов на 1 кг наплавленного металла, кг: 1,7.

Механические свойства металла сварочного шва

Сварочный шов, созданный электродами «УОНИ-13/55», имеет следующие механические характеристики:

предел текучести, МПа – 420;
предел прочности, МПа – 540;
относительное удлинение, % – 22;
ударная вязкость (KCV), Дж/кв. см: при Т = +20°С – 130;
при Т = -40°С – 80;
при Т = -60°С – 50.

Внешний вид электродов «УОНИ-13/55».

Химический состав металла сварочного шва

В химическом составе сварных швов имеются следующие элементы:

углерод (С): ≥ 0,07%;
кремний (Si): ≥ 0,5%;
марганец (Mn): ≥ 1,35%;
фосфор (P): ≥ 0,025;
сера (S): ≥ 0,025.

Пространственные положения сварочного шва

При сварке допускаются следующие пространственные положения сварочного шва: 1,2,3,4,6.

Пространственные положения сварочного шва.

Величина сварочного тока электродов «УОНИ-13/55»

При сварке, в зависимости от диаметра электрода и пространственного положения шва, рекомендуется устанавливать величины сварочного тока (А), указанные в таблице.

Подготовка электрода УОНИ к работе

Если предполагаете, что такой спецэлектрод, как УОНИ, не требует подготовки перед использованием, то вы глубоко ошибаетесь. Не всегда пачка расходников тратится за один раз, и может случится так, что часть электродов ждет своей очереди в уже негерметичной упаковке.

Тогда в таком случае перед свариванием металла стоит провести прокалку электродов, поскольку обмазка УОНИ имеет свойство вбирать в себя влагу. Можно использовать температуру до 300 – 400 градусов по Цельсию: изделия не содержат органические вещества и поэтому хорошо переносят длительное нагревание. После прокаливания нужно поместить электроды в специальный пенал.

Обратите внимание: электрод подлежит термической обработке не более 3-х раз, ее общее время не должно превышать 4 часа.

Уони 13 55 расшифровка что такое 55

Содержание

Общая информация
Разновидности
Хранение
Вместо заключения
Механические свойства металла шва
Расшифровка аббревиатуры Уони
Технические характеристики
Особенности применения
Процедура прокалки сварочных электродов уони 13/55
Условия хранения
Производители

Время чтения: ≈5 минут

Среди большого разнообразия электродов на прилавках магазинов особой популярностью пользуется марка УОНИ. Она стоит особняком среди всех остальных марок. Производители предлагают несколько разновидностей этой марки, чтобы вы могли выполнить сварку любых металлов.

В этой статье мы расскажем, чем отличаются электроды УОНИ друг от друга и как правильно хранить их.

Электроды для сварки марки УОНИ — это отличный выбор для тех, кому важно высокое качество швов при ручной дуговой сварке. Любой профессионал скажет вам, что для выполнения по-настоящему качественного и эстетичного шва с применением технологии РДС нужно очень много практиковаться и подбирать правильные электроды. Марка УОНИ отлично подходит для этих целей.

Какие есть особенности у данной марки? Во-первых, для работы с такими электродами необходимо установить обратную полярность и использовать постоянный ток. При этом совершенно неважно, при каких температурах проходит сварка, это не имеет значения.

Во-вторых, электроды УОНИ все-таки предназначены для практикующих сварщиков. Если вы новичок, то вряд и сможете с первого (и даже с пятого) раза выполнить качественный шов. Это нужно учитывать заранее и трезво оценивать свои навыки.

Электроды УОНИ выпускаются с различным диаметром. Самые популярные диаметры — 3 мм и 4 мм. С помощью таких электродов можно сварить большинство деталей.

Наверняка вы замечали, что марка УОНИ может иметь разное числовое обозначение. Например, УОНИ 13/45 или УОНИ 13/55. Чем они отличаются? На самом деле, их состав очень схож. Но предназначены они для сварки разных металлов. Далее мы подробно рассказываем, для чего предназначена та или иная разновидность марки УОНИ.

Разновидности

Электроды марки УОНИ бывают четырех типов:

Электроды УОНИ 13 45 можно использовать для сварки стальных деталей. Варить можно любую сталь с любым составом. Также такие электроды подходят для работы с литьем. Получаемые швы отличаются особой прочностью и пластичностью. В отличие от других типов УОНИ в состав 13/45 входит молибден и никель.

Сварочные электроды УОНИ 13 55 — хороший выбор, если вы варите низколегированную высокоуглеродистую сталь. Варить можно в любом пространственном положении. Исключение — сварка сверху-вниз при стандартных настройках (обратная полярность + постоянный ток). Покрытие основное, поэтому дуга горит не очень устойчиво (по сравнению с рутиловым покрытием). Но несмотря на это шов получается вполне качественным, отличается особой стойкостью к образованию трещин.

Скорее всего, вы не будете варить электродами УОНИ 13/65, если вы новичок. А все потому, что они предназначены для работы с особо ответственными конструкциями. Можно варить во всех пространственных положениях. При этом качество шва все-таки лучше, чем у остальных разновидностей электродов УОНИ.

Сварка электродами УОНИ 13/85 оправдана только при работе со сверхпрочной легированной сталью. В остальных случаях эти электроды не будут ничем отличаться от остальных. Возможна сварка в любых пространственных положениях.

Хранение

Чтобы получить хорошее качество шва недостаточно знать, как выбрать электроды и как варить ими металл. Необходимо также правильно хранить стержни.

В идеале электроды должны храниться в отдельно оборудованном помещении, специально предназначенном для длительного содержания. В таком помещении должен быть сухой воздух и отопление. Температура воздуха не должна колебаться, оптимальное значение — +15 градусов. Чтобы добиться таких условий, необходимо использовать систему кондиционирования.

Если помещение находится под землей, то необходимо сделать качественную гидроизоляцию. Чтобы лишняя влага не проникала на склад. Но мы все понимаем, что добиться таких условий в гараже или в квартире практически невозможно. Так как добиться хорошего хранения без больших затрат?

Прежде всего, постарайтесь хранить электроды в постоянно отапливаемом помещении. Если вы на зиму закрываете гараж и не бываете в нем до весны, то лучше забрать электроды домой и хранить их в темном сухом месте. Пусть это будут антресоли и верхняя полка шкафа. Если у вас отапливаемый гараж, то позаботьтесь, чтобы электроды хранились в специальном футляре. Вы можете сделать его своими руками из куска пластиковой трубы небольшого диаметра.

Если вы все-таки нарушили правила хранения и электроды напитались влагой, то прокалите их в электропечи в течении часа. Если электроды крошатся, то с этим ничего не сделаешь. Перечитайте правила хранения и не допускайте ошибок.

Вместо заключения

Вот и все, что мы хотели рассказать вам о марке УОНИ. Да, мы многие темы не затронули. Например, не рассказали, как выполняется расшифровка электродов и как ими варить. Но это темы для отдельной статьи. А в рамках этого небольшого материала мы хотели дать общее представление о марке УОНИ, чтобы вы могли выбрать для себя подходящие электроды. Перед покупкой обязательно попросите у продавца сертификат качества.

Вы когда-нибудь использовали в своей практике электроды УОНИ? Если да, то какие именно? Расскажите об этом в комментариях ниже. Желаем удачи в работе!

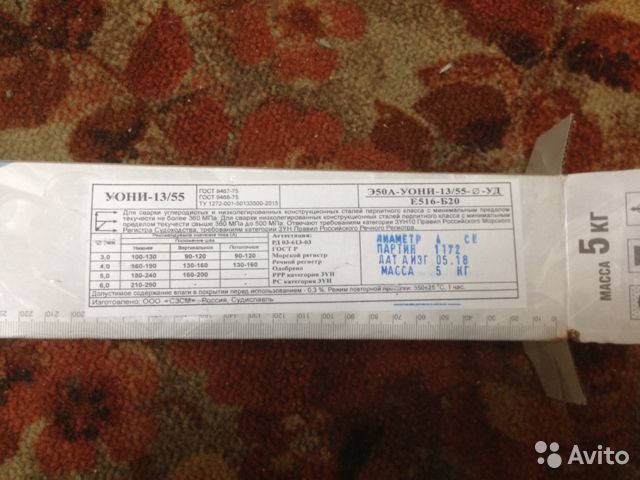

При выборе электродов Уони 13 55 обратите внимательно на надпись производителя.

Э50А-очищеная проволока от примесей
УОНИ кратко Универсальная Обмазка Народного Института
13 указывает индекс в ГОСТ реестре.
55 обозначает предел прочности 550МПа
E 513 среднее значение 500МПа, 1 при определенной термообработке, 3 температура эксплуатации минус 20 градусов. Цифра 4 минус 30 градусов, 5 соответственно минус 40 итак до 7 цифр.
Б означает вид обмазки основной.
От 1 до 4 пространственное положение
От 0 до 9 по роду тока и полярности с напряжением холостого тока.

Что бы не грешили на электроды УОНИ-13/55 напишу сколько я видел разновидностей маркировки.

Э50А УОНИ 13/55-0-УД/ Е513-Б20
Э50А УОНИ 13/55-0-УД/ E514-Б20
Э50А УОНИ 13/55-0-УД/ Е515-Б20
Э50А УОНИ 13/55-0-УД/ Е516-Б26

Возможно еще есть разновидности этого типа так как многие делают их по своим техническим условиям. Температура эксплуатации разная и род тока с напряжением тоже отличается. Единственное это проволока стержня электрода сделанная по ГОСТ.

Используются они для углеродистых и низколегированных конструкционных сталей с минимальным пределом текучести от 360МПа. Максимальный предел текучести материала не должен превышать 500МПа. Прошедшие различную термическую обработку с перлитной структурой. Работают во всех пространственных положениях кроме сверху вниз. За шов сверху вниз гарантия на качество не распространяется от производителя. Даже если вы его сварили а со временем он развалился от небольшой нагрузки, то тут уже ни каких претензий к заводу изготовителя нет.

Механические свойства металла шва

Предел прочности 550МПа
Предел текучести 440МПа
Относительное удлинение металла шва в % 25
Усадка металла (сужение) % 45
Образец KV-30t Дж*min` 59
Образец KV-40t Дж*min` 35
Образец KCU +20tДж/см2 130
Образец KCV+20t Дж/см2 140
Образец KCU -40t Дж/см2 80
Образец KCV -50t Дж/см2 34
Образец KCU -60t Дж/см2 50

Технические данные для тех кто собрался эксплуатировать изобретения в суровых климатических условиях.

Сварка обуславливается ведением электрода на короткой дуге. Дыма немного во время процесса с классом вредности №3. Швы зачищать до металлического блеска, не допускаются окалины, масленые пятна, пыль, грязь. Кромки снимаются ровные с определенной шероховатостью поверхности. Стыки должны быть с одинаковым зазором, не важно труба или листы, различные элементы. Независимо от вида соединения нужна точная подгонка. От этого зависит характеристика шва, его геометрические параметры. Не допускается повышенный ток на диаметр электрода регламентируемый производителем. При нарушении требований образуется не сплавления, подрезы, различные включения. Повторное зажигание дуги усложняется козырьком на кончике электрода, который необходим сбивать. Коренной шов проходят практически без колебательных движений единственное можно немного назад на валик наступать и обратно. Своего рода накладываете чешуйки как у рыбы.

Ну а к сварочному аппарату требований ни чуть ни меньше. Стабильно должен выдавать нужное количество амперов без потери. Неизменное напряжение на выходе порядка 80V. Для большого диаметра 90V, на маленькие до 3mm приблезительно70V. К примеру подадите 90V на электрод 2mm 60A при первой попытке зажжется и тут же потухнет. Проволока быстрее расплавится чем обмазка электрода и вытечет из её. Коэффициент наплавления небольшой всего 9,5г/А*ч в отличие от рутиловых где показатель 14г/А*ч. Расход экономичный примерно 1.5Кг на один килограмм шва.

Диаметр электрода mm	Нижнее	верхнее	потолочное
2	40-80	40-70	40-70
2,5	70-90	60-80	60-80
3	100-130	90-120	90-120
4	160-190	130-160	130-160
5	180-240	160-200
6	210-290

Электроды перед работой необходимо прокаливать при температуре 350 градусов. В северной части страны сварщики на морозе всегда держат в электрическом пенале с постоянной температурой. Иначе по другому никак.

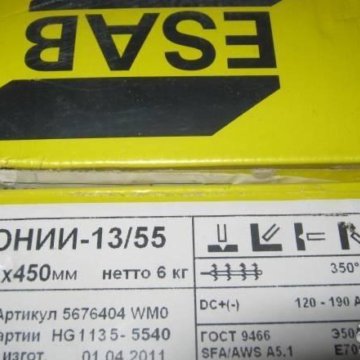

Выпускают многие фирмы за счет своей популярности. Придерживаются стандартов.

DIN, EN, ISO- 2560-A E 46-2-B62-h20
AWS A5. 1 E7015
ГОСТ 9467-75 Единый

Расшифровка аббревиатуры Уони

Для начала разберемся с названием и выясним откуда берется название. Расшифровка выглядит следующим образом:

У – Универсальная;
О – Обмазка;
Н – Научного;
И – Института.
13- №13

Т.е. это отечественная разработка исследовательского института сварки, название и номер которого закрепились в обозначении.Встречается также обозначение УОНИИ- присутствие дополнительной буквы “И” указывает Исследовательский Институт.

Кстати! В технической документации правильным обозначением принято именно УОНИИ, требования к этому правилу прописаны в ГОСТе 9466—75, а вот название на пачке электродов может быть и УОНИ 13/55.

Технические характеристики

Важные параметры, характеризующие сварочные стержни уони 13/55 можно отразить в виде таблицы:

Тип покрытия	Основное
Коэффициент наплавки	9,5 г/А∙ч
Производительность(для электрода ∅4 мм)	1,4 кг/ч
Расход (в расчете на 1 кг наплавленного металла)	1,7 кг

Немаловажным пунктом в ознакомлении является информация по механической прочности сварного шва и химическому составу наплавленного металла, по которым можно судить о возможности применения в той или иной конструкции.

Ну и картина не была бы полной без указания рекомендованных производителем режимов сварки в зависимости диаметра электродов и их пространственного положения.

Особенности применения

Основные технические характеристики сварочных электродов уони 1355 состоят из следующих позиций:

для сваривания данными изделиями нужно использовать ток обратной полярности;
специальное покрытие из карбонатов и фтористых образований, посредством которых сварной шов практически не содержит газов и других излишних примесей;
для стержня используется из низкоуглеродистой стали, способствующая большой долговечности шва;
в покрытии отсутствуют различные органические соединения, благодаря чему у подобных электродов низкий уровень подверженности влаги;
в процессе изготовления электродов полностью исключается образование различных неровностей, трещин или вздутий.

Вышеперечисленные факторы способствуют созданию шва, который не подвержен старению и потере своих свойств при различных температурных режимах.

При осуществлении сварки электродами, необходимо контролировать чистоту соединяемых деталей, ведь наличие следов ржавчины или различных масел вызовет появление пор, а сам само соединение будет не надежным. Кроме того, “растягивание” дуги также негативно влияет на качество сварного шва.

Ключевым конкурентным преимуществом подобных изделий перед аналогами является то, что шов получается с низкой концентрацией водорода и более устойчив к появлению микротрещин при процессе кристаллизации. Максимально эффективный результат при проведении действий электродами уони 1355 можно получить при осуществлении сварки на малой дуге способом опирания.

Согласно нормам ГОСТ 9466-75 вес изделий в пачке не должен превышать:

3 кг – для диаметра изделий до 2,5 мм;
5 кг – для диаметра в 3,0 – 4,0 мм;
8 кг – для диаметра свыше 4,0 мм.

Процедура прокалки сварочных электродов уони 13/55

Основная задача прокалки электродов – уменьшение концентрации влаги в обмазке.

Абсолютно каждая упаковка с электродами должна реализовываться вместе с сертификатом качества и инструкцией, в которой довольно подробно расписана процедура прокаливания. Отхождение отданных рекомендаций может ухудшить качество самих изделий, и как следствие, качественные характеристики сварного шва.

В ситуации, когда инструкции по самым разным причинам не оказалось, необходимо следовать нижеописанным рекомендациям:

Для обеспечения стабильного процесса горения сварочной дуги, и соответственно, достойного уровня шва, процедуру прокаливания необходимо проводить только перед использованием.
Если сварочные электроды уони не были использованы в течение 8 часов после прокаливания, данный процесс необходимо повторить.
Допускается прокаливать один и тот же электрод не более 3-х раз, а общее количество времени прокалки не должно превышать 4-х часов.
Для осуществления правильного процесса прокаливания, электроды сначала помещают в специальные коробки, а лишь затем ставят в печь. Диапазон температуры в печи должен составлять 250 – 300С.

Внимание! В случае нарушения хотя бы одного условия, изделие становится непригодным для работы.

Условия хранения

Для сохранения своих качественных характеристик, сварочные электроды необходимо хранить в предназначенных для этого помещениях. Постоянная относительная влажность на складе не должна превышать 50%, а температура воздуха опускаться ниже 14 С. Данные требования соблюдаются при помощи установки кондиционеров. Согласно ГОСТу 9466-75 срок годности не ограничен, при условии соблюдения правил хранения.

Производители

Технология изготовления и химический состав может незначительно меняться, в зависимости от производителя, среди которых можно выделить следующие крупные компании, гарантирующие качественные материалы:

Внимание! При покупке обязательно требуйте сертификат соответствия электродов требованиям нормативов, в частности ГОСТ 9466-75, либо свидетельство об аттестации сварочных материалов в соответствии с РД 03-613-03. Выдаются они органом по Федеральным Агентством по Tехническому Регулированию, либо аттестуются Национальным Агентством Контроля Сварки.

Характеристики электродов УОНИ-13/55

УОНИ–13/55 – расшифровка и немного истории

В технической (и не только) литературе можно встретить два написания аббревиатуры этой марки, и оба можно считать в равной степени употребимыми. Исторически, начиная с года создания (1940), использовался вариант УОНИ. Дело в том, что над разработкой продукта несколько лет до этого трудились сотрудники лаборатории засекреченного тогда Научно-исследовательского института №13. Поскольку прилагательное представляет собой пусть и сложное, но одно слово, сочли, что в маркировке достаточно всего одной буквы «И». Так и было в самом раннем написании:

У – универсальная
О – обмазка
Н – научно-исследовательского
И – института
13 – номер 13

Разработки велись со второй половины 30-х годов. Специалистами во главе с К. В. Петранем были исследованы лучшие зарубежные аналоги из Великобритании, Германии, Нидерландов, США и Франции. Все они были последовательно протестированы одним и тем же опытным сварщиком. После определения наилучших качеств по всем ключевым параметрам были досконально исследованы материалы составов, их технологические свойства и особенности, и в последний довоенный год создан собственный электрод.

По прошествии времени и с принятием ГОСТ 9466-75 написание маркировки несколько изменилось:

У – универсальная
О – обмазка
Н – научно-
И – исследовательского
И – института
13 – номер 13

Стандарт действует до сих пор, поэтому в нормативных документах корректно написание УОНИИ. Однако при коммерческом использовании, в популярной литературе, на онлайн-ресурсах широко употребляется более короткий первоначальный вариант, который все это время существует параллельно со строго официальным.

Электроды УОНИ-13/55 постоянного тока ГОСТ 9466-75

Каталог / сварочные электроды УОНИ-13/45, УОНИ-13/55

Электроды УОНИ 13/55 ГОСТ 9466-75 предназначены:

для сварки конструкций из стали марок 10ХСН2Д, 48КС.
для сварки перечисленных марок сталей со сталями марок Ст3, БСт3, 09Г2, 10Г2С1Д-35, 10Г2С1Д-40, 10ХСНД, МС-1, Ст3с, 10, 15, 20 и поковками из углеродистых и дисперсионно-упрочненных сталей, а также для сварки литья и поковок между собой, когда к металлу сварных швов предъявляются повышенные требования по пластичности и ударной вязкости.

Тип тока — постоянный.

Электроды о 2015 г.

Качество сварочных электродов УОНИ подтверждено:

Купить электроды. Назначение и длина электродов УОНИ:

Марка электродов	Электроды УОНИ-13/55	ГОСТ 9466-77, ТУ1272-175-00187211-97
Назначение:	Для сварки особо ответственных конструкций из углеродистых и низколегированных сталей. Рекомендуется для сварки конструкций, работающих в условиях пониженных температур
Диаметр, мм	2,0	Длина, мм	250; 300
Диаметр, мм	2,5	Длина, мм	300; 350
Диаметр, мм	3,0	Длина, мм	350
Диаметр, мм	4,0	Длина, мм	450
Диаметр, мм	5,0	Длина, мм	450

Механические свойства электродов УОНИ:

Марка электродов	Механические свойства, не менее
	металл шва			сварное соединение
	предел прочности, Мп (кгс/мм2)	относительное удлинение, %	ударная вязкость, Дж/см2 (кгс/см2)	предел прочности, Мп (кгс/мм2)	Угол загиба, град.
13/45	410(42)	22	147(15)	410(42)	180
13/55	490(50)	20	127,4(13)	490(50)	—
13/45(A)	430-530(44-54)	26	160(16)	430-530	180

Химический состав электродов(%):

Массовые доли элементов, % в наплавленном металле
углерод, не более	кремний	марганец	никель	молибден	сера, не более	фосфор, не более
0,11	0,12-0,25	0,35-0,70	—	—	0,030	0,035

Род тока, положение шва в пространстве при сварке:

Род ток	Положение шва в пространстве
ток постоянный, полярность обратная

Сварочный ток, коэффициент расхода электродов при сварке:

Диаметр, мм	Сварочный ток, А			Коэф-нт расхода электродов на 1 кг напл-ого металла	Производит-ть наплавки, г/А. час
Диаметр, мм	нижнее	вертикальное	потолочное	Коэф-нт расхода электродов на 1 кг напл-ого металла	Производит-ть наплавки, г/А. час
2,0	40-60	35-55	35-55	1,65	9-10
2,5	50-70	40-65	40-65	1,65	9-10
3,0	80-100	70-90	70-90	1,65	9-10
4,0	130-150	130-140	130-140	1,65	9-10
5,0	170-200	160-180	—	1,65	9-10

Тип покрытия — основной.

Как купить электроды УОНИ-13/55 постоянного тока ГОСТ 9466-75 по низким ценам:

заполните простую форму «Оформить заказ» вверху страницы;
позвоните по телефону +7;
отправьте заявку на электронную почту;

Доставка по РФ: Москва, Санкт-Петербург, Архангельск, Астрахань, Барнаул, Белгород, Брянск, Владимир, Волгоград, Вологда, Воронеж, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Казань, Калуга, Киров, Кострома, Краснодар, Курган, Курск, Липецк, Омск, Оренбург, Пенза, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Тамбов, Тверь, Томск, Тула, Тюмень, Ульяновск, Уфа, Челябинск, Ярославль и др.

Представленная на данном сайте информация содержит каталог справочной информации о более 3000 наименованиях металлоизделий, носит информационный, ознакомительный характер, может быть применена в разных областях деятельности предприятий.

Проволока стальная Электроды сварочные Канат стальной Крепежные изделия

Сетка металлическая Болты шестигранные Гайка ГОСТ, DIN Заклепки стальные

Шплинты разводные Шайбы ГОСТ, DIN Шпильки резьбовые Прокат калиброванный

Стропы, такелаж Гвозди строительные Трос стальной Винты ГОСТ, DIN

Отличительные особенности

Сварочные электроды УОНИ-13/55 используются в ручной дуговой сварке при сооружении ответственных и особо ответственных конструкций из углеродистых и низколегированных сталей (48КС, 10ХСН2Д, 10ХСНД, 09Г2, Бст3, Ст3с и других марок). Возможно соединение толстых деталей, наплавка. В числе особенностей можно отметить следующие.

Покрытие состоит из фтористых соединений и карбонатов – это дает легкий поджиг и высокую стабильность электродуги при сварке.
Благодаря составу обмазки электроды обеспечивают наилучшую защиту сварочной ванны от атмосферных воздействий. Марка оптимально подходит для работы на открытом пространстве. Это делает ее особенно востребованной при сооружении и ремонте мостовых и трубных конструкций.
Сварной шов имеет повышенную ударную вязкость и пластичность. Сваренные конструкции могут эксплуатироваться в северных широтах при низких температурах.
В составе обмазки электродов содержится железный порошок, что позволяет компенсировать объемы разбрызганного или выгоревшего при сварке металла. Благодаря этому расход стержней этой марки в среднем на 10–15% ниже, чем у многих изделий других марок.
Благодаря наличию в обмазке органических соединений она демонстрирует высокую стойкость к влаге и отсыреванию.

В результате сварки образуется ровный однородный шов без раковин и кристаллитных трещин, устойчивый к коррозии и механическим нагрузкам и имеющий более длительный процесс старения.

Технические характеристики

К сегодняшнему дню на рынке аксессуаров для сварочных работ существует масса различных материалов. Наибольшую популярность приобрели электроды марки УОНИ 13/55, технические характеристики которых позволяют производить сварочные работы в плохих климатических условиях, где работа обычным инструментом невозможна.

Электроды УОНИ долгое время используются при производственных, домашних сварочных работах, прошли необходимые испытания и закреплены ГОСТом. Шов при сварке получается с необходимой ударной вязкостью, пластичен при нагрузках. Технические характеристики располагают основное покрытие, которое главным образом взаимодействует с металлом. Сварка электродами УОНИ создает качественный шов, на котором не обнаруживается даже микроскопических трещин.

Электроды УОНИИ 13/55 – особенности использования

Сварка выполняется инвертором на постоянном токе обратной полярности.
Сваривать детали можно во всех пространственных положениях за исключением вертикального сверху вниз.
При соединении элементов арматуры или рельсов сварка выполняется ванным способом в нижнем положении.
Возможная длина электродуги при сварке – средняя, короткая.
Перед использованием необходима прокалка в течение одного часа при температуре 250… 300 °С.
На поверхности свариваемого металла не должно быть следов ржавчины или окалин, грязи и масел.

Прокалка электродов

Электроды для сварки УОНИ-13/55 – технические характеристики

Расходный материал этой марки обеспечивает достаточно высокий коэффициент наплавки – он достигает 9,5 г/А•ч. В числе других показателей:

производительность наплавки для стержня диаметром 4 мм составляет 1,4 кг/ч;
на 1 кг наплавленного металла расходуется в среднем 1,7 кг электродов;
предел текучести металла шва – 420 Мпа;
показатель относительного удлинения – 22%.

Ударная вязкость металла составляет: при t +20 °С – 130 Дж/см²; при t -40 °С – 80 Дж/см²; при -60 °С – 50 Дж/см².

Характеристики

Электроды этого типа обладают повышенными прочностными характеристиками. Покрытие внутренних стержней позволяет противодействовать окислению и присутствию в металле шва инородных примесей, оказывающих вредное воздействие.

К преимуществам использования относится:

Стабильность горения дуги и простота ее возбуждения.
Небольшое разбрызгивание металла при сварке.
Устойчивость металла шва к образованию трещин.
Возможность работать при разных нагрузках.
Сниженное содержание в металле шва посторонних примесей.

Однако, имеется ограничение по применению. Такими электродами не сваривают изделия из нержавеющей стали. Сварку необходимо осуществлять на короткой дуге. Ее удлинение приведет к значительному ухудшению результата и возникновению трудностей при сварочном процессе.

Выставляемая сила тока находится в зависимости от пространственного положения и значения диаметра электрода. Разные модели имеют небольшие различия, которые следует учитывать. Так, например, электроды марки ОЗС-28 из этой серии, можно применять во всех положениях, а другие виды исключают движение электрода вниз из верхнего положения. Необходимо также отслеживать, какой вид тока рекомендуется при использовании конкретной марки.

Расшифровка обозначения

Буква «Э» свидетельствует о том, что электроды Э50А рассчитаны на использование для ручной дуговой сварки.

Число «50» — это предел прочности на разрыв в кгс/мм2. Зная это значение нетрудно вычислить нагрузки, которые соединение может выдержать, что важно для конструкций ответственного назначения.

Буква «А» означает, что металл полученного шва будет обладать повышенными свойствами по пластичности и ударной вязкости. В обозначении электродов всегда присутствует конкретный размер диаметра.

официальный дистрибьютор ESAB, стратегический партнер ESAB и авторизованный сервисный центр ESAB

ESAB – мировой лидер в производстве сварочных материалов и оборудования.
ЭЛЕКТРОД.РУ – официальный дистрибьютор, авторизованный сервисный центр и стратегический партнер ESAB.

телефон: +7 (812) 334-07-70
e-mail: [email protected]

Электроды ESAB

(6 из 123) См. все(123)

OK 46.00 Лучший универсальный электрод ESAB для сварки углеродистых конструкционных и судовых сталей. Отлично держит дугу, не чувствителен к качеству источника. Относительно мало чувствителен к ржавчине и другим загрязнениям поверхности.	OK 48Р Электрод ESAB с основным покрытием для сварки ответственных конструкций во всех пространственных положениях. Отличается высокой вязкостью металла шва, высокой скоростью сварки на вертикальной плоскости. Рекомендуется для сварки тяжелонагруженных конструкций.
ОЗС-12 Универсальный электрод ESAB для сварки тавровых и угловых соединений из углеродистых и низколегированных конструкционных сталей с получением вогнутого мелкочешучатого шва. Лидер продаж!	OK 61.30 Универсальный электрод ESAB для сварки нержавеющих сталей. Легко зажигается, дает хорошее формирование шва, шлак легко отделяется. Может применяться на вертикальной плоскости и в потолочном положении.
УОНИИ-13/55 Электрод ESAB с основным покрытием для сварки ответственных конструкций из углеродистых и низколегированных сталей, работающих при отрицательных температурах и знакопеременных нагрузках. Постоянный ток.	Т-590 Электрод ESAB для наплавки деталей, работающих в условиях абразивного-ударного износа, например деталей машин для добычи камня, угля и выемки грунта, а также лезвий скребков грейдеров и экскаваторов и деталей сельскохозяйственных инструментов.

Проволока ESAB

(6 из 111) См. все(111)

СВ-08Г2С Спецпредложение! Омедненная проволока ESAB Российского производства для сварки низкоуглеродистых и низколегированных сталей. Изготавливается в России из российского подката на заводе ЭСАБ-Тюмень по программе импортозамещения в соответствии с ГОСТ и высочайшими стандартами качества ESAB.	OK Aristorod 12.50 Сплошная проволока ESAB со специальным покрытием, улучшающим сварочно-технологические характеристики при высоких скоростях подачи, для сварки ответственных конструкций из углеродистых и низколегированных сталей в среде защитных газов. Аналог отечественной СВ-08Г2С.
OK Autrod 12.51 Сплошная омеднённая проволока ESAB для сварки ответственных конструкций из углеродистых и низколегированных сталей в среде защитных газов. Аналог отечественной СВ-08Г2С.	OK AristoRod 69 Сплошная неомедненная (со специальным покрытием) проволока ESAB для сварки низколегированных высокопрочных сталей в среде защитных газов. Широко применяется в машиностроении, краностроении, энергетике для сварки напряженных конструкций, работающих при низких температурах.
OK Autrod 308LSi Сплошная коррозионностойкая хромоникелевая проволока ESAB для сварки нержавеющих сталей c содержанием хрома ~18% и никеля ~8% типа 03Х18Н11, 06Х18Н11, 08Х18Н10Т, 12Х18Н10Т, 304 и т.п. в среде защитных газов.	OK Autrod 5183 Алюминиевая проволока ESAB для сварки АlMg сплавов, содержащих до 5% Mg; AlMn сплавов; не упрочняемых алюминиевых сплавов, применяемых в молочной и пивоваренной промышленности. Также используется в судостроении и при сварке конструкций, контактирующих с морской водой.

Прутки ESAB

(6 из 47) См. все(47)

OK Tigrod 12.64

Пруток ESAB, легированный кремнием и марганцем для аргонодуговой сварки деталей и конструкций из углеродистых (в том числе и корабельных) сталей.

OK Tigrod 13.32

Омедненный среднелегированный хромомолибденовый пруток ESAB для сварки теплоустойчивых сталей типа Х5М.

Пруток широко применяется в машиностроении, энергетике, нефтехимическом машиностроении (трубопроводы и сосуды под давлением, бойлеры и т.п.)

OK Tigrod 308LSi

Коррозионностойкий хромоникелевый пруток ESAB для сварки аустенитных нержавеющих сталей с содержанием хрома ~18% и никеля ~ 8% типа 03Х18Н11, 06Х18Н11, 08Х18Н10Т, 12Х18Н10Т, 304 и т.п. в среде Ar.

OK Tigrod 316LSi

Нержавеющий пруток ESAB для сварки аустенитных нержавеющих сталей c содержанием хрома ~18%, никеля ~ 8% и Mo ~ 3% таких, как: 03Х17Н14М2, 10Х17Н13М3Т316 и др. в среде чистого Ar. Наплавленный металл типа 316Si обладает высокой стойкостью к коррозии в кислото и хлоросодержащей среде.

OK Tigrod 5356

Алюминиевый пруток ESAB, широко применяемый для сварки профилей и металлоконструкций из AlMg сплавов, содержащих > 3% Mg, таких, как AMg3, AMg4, AMg5, AMg6.

OK Tigrod 19.

Медный пруток ESAB для сварки чистой меди и низколегированных медных сплавов типа М1, М2, М3. Сварку производят в чистом Ar.

Оборудование ESAB

(6 из 25) См. все(25)

ESAB Rogue 200i Pro

Новый компактный ручник ESAB с блоком коррекции сети. Уверенно работает электродом до 5 мм.
Максимальный ток 200 А.
Питание от сети 220 В.
Масса 8,4 кг.

Rebel EMP 205ic AC/DC

Компактный инверторный сварочный аргонник ESAB с цветным дисплеем для ТИГ сварки переменным и постоянным током с возможностью MIG и ММА сварки.
Максимальный ток 205 А.
Питание от сети 220 В.
Масса 25,5 кг.

ESAB Caddy Mig C200

Компактный инверторный полуавтомат ESAB для профессиональной сварки любых материалов (в т.ч. алюминиевых сплавов). Сварочная проволока 0,6-1,0 мм. Максимальный ток – 200 А. Питание от сети 220 В.

Масса 12 кг.

Rebel EMP 320ic

Компактный инверторный сварочный полуавтомат ESAB с цветным дисплеем и возможностью ТИГ и ММА сварки.
Сварочная проволока 0,6-1,4 мм.
Максимальный ток 320 А.
Питание от сети 380 В.
Масса 31 кг.

Fabricator 400i

400А инверторный полуавтомат ESAB для тяжелых условий. Отличные сварочно-технологические свойства. Ничего лишнего. Гаратния 3 года.
Сварочная проволока 0,6-1,6 мм.
Максимальный ток 400 А.
Питание от трехфазной сети 380 В.

ESAB Cutmaster 40

Самый доступный плазморез ESAB высшего класса для резки стали толщиной 12 мм. Максимальный рез 22 мм.
Питание 220 В.

Масса 11,8 кг.

Аксессуары ESAB

(6 из 56) См. все(56)

ESAB Sentinel A50 Сварочная маска ESAB с автоматическим затемнением. Космический дизайн. Управляется сенсорным дисплеем. Диапазон сварочных токов 2-500А.	ESAB Savage A40 9-13 Спецпредложение! Новейшая маска ESAB с автоматическим затемнением. Легкая, быстрая, с отличным обзором и цветопередачей. Оптический класс 1/1/1/2. Масса 500г. От 50 до 500А
ESAB Heavy Duty Black Сварочные перчатки ESAB для работы в условиях повышенной механической нагрузки. Один из самых популярных видов перчаток. Изготовлены из высококачественной коровьей кожи. Прошиты кевларовой нитью.	Молоток сварщика ESAB Сварочный молоток ESAB с зубилом и наконечником со стальной ручкой и пластмассовой рукояткой. Изготовлен из высококачественной стали.
ESAB Confort Электрододержатель ESAB открытого типа с полностью изолированным наконечником и ручкой. Классический “Крокодил”. Токи: 200, 300 и 400А	ESAB Eco Оцинкованные клеммы заземления ESAB Eco обеспечивают хороший контакт с рабочей деталью при помощи медного соединения. Токи: 250 и 400А.

технические характеристики, расшифровка маркировки, расход

Сварочные работы зачастую выполняются на предприятиях, а также в домашнем обиходе. Сложность работ зависит от характеристик используемого сварочного аппарата, других инструментов. При домашнем использовании не возможен процесс сварки без инвертора. Плавка металла происходит путем использования элементов плавления, от качества которых напрямую зависит процесс работ. Наиболее распространенные электроды УОНИ 13/55 позволяют создавать прочные соединения, способны варить различные марки металлов.

Электроды УОНИ 13/55

Содержание

Что из себя представляют электроды УОНИ

Инструмента для сварочных работ на рынке более чем достаточно. Для качественного соединения необходимо использовать проверенный временем материал. При покупке следует изучить состав покрытия, коэффициент плавки, расход при сварочных работах. Электроды УОНИ относятся к расходным материалам покрытого класса, принцип работы состоит из плавки металла и стержня, что в последующем соединяет изделие. Стержень состоит из легирующих металлов магния, хрома или никеля. Обмазка электродов УОНИ 13/55 служит для создания защитной ванны от воздуха при сварочных работах.

Электроды УОНИ

При попадании воздуха в сварочную ванну, возможен не качественный шов, образование окислов. Покрытие элементов плавления применимо к сварке стали с низким уровнем легирующих элементов, углеродистых пород металла. Такие материалы используют для создания несущих конструкций и прочных соединений. Температура плавки колеблется от -60 до +40 градусов, расход на килограмм расплавленного металла составляет 1,7 кг продукции. Расшифровка названия УОНИ происходит от отечественного наименования института сварки, как универсальная обмазка научного института номер 13.

Технические характеристики

Особенности применения

Каждый из элементов плавления имеет свою нишу применения, электроды УОНИ используются при следующих параметрах:

Процесс сварки происходит с применением тока обратной полярности, процесс требуется ГОСТом.
Шов исключает наличие газов и излишних примесей, путем использования специального покрытия из фтористых образований, различных карбонатов.
Металл стержня применяется из составов низко углеродистой стали, которая способствует надежности шва.
Благодаря органическим соединениям сварочные электроды УОНИ 13/55 имеют низкую подверженность влаги.
Конструкция, выполненная из низколегированных материалов позволяет избежать трещин и неровностей в процессе сварки.

Сварка при помощи электродов УОНИ

Шов не подвергается старению, потере крепежных свойств при воздействиях температуры. Сварка электродами УОНИ должна исключать использование плохо зачищенных материалов, так как может быть подвержена коррозии в последующем времени. Процесс происходит с короткой дугой, что позволяет избежать потери качества соединения. Основным преимуществом перед конкурентами является результат с необходимой концентрацией водорода, устойчивым к появлению микротрещин соединению.

Химический состав материалов и технология использования может меняться в зависимости от производителя. Перед приобретением необходимо поинтересоваться о соответствие требованиям и нормативам по ГОСТ, либо наличие свидетельства аттестации материалов сварочных.

Применение сварки электродами в строительстве

Процедура прокалки сварочных электродов УОНИ 13/55

Для уменьшения концентрации влаги, других ненужных соединений в обмазке – прокалка путем содержания в индукционной печи. Каждый производитель электродов УОНИ 13/55 прикладывает к упаковке инструкцию по применению и прокалке материалов. Пренебрегать инструкциям категорически запрещено, так как в результате производится некачественное соединение.

Принцип сварки электродами

В ситуациях, когда инструкция не приложена, либо испорчена, необходимо следовать основной последовательностью шагов при прокаливании:

Процедура производится непосредственно перед применением в процессе сварки. Данные действия необходимы для качественного результата, надежного шва и стабильного горения дуги сварочной.
Максимальное действие прокалки – 8 часов, если по истечению заданного периода материалы не использовались, процедура повторяется заново.
Время прокалки не должно превышать четыре часа, а допустимое количество прокаливаний одного и того же электрода УОНИ – 3 раза.
В процессе используется печь, разогретая до 250-280 градусов, для равномерного результата используют специальные формы, только тогда элементы плавления эффективно прокаливаются.

Условия хранения

Получение качественного результата зависит от продолжительности, условий хранения материалов. Хранение происходит в помещениях с относительной влажностью до 50%, не взаимодействуя с прямыми солнечными лучами, температура воздуха не менее 12 градусов. При соблюдении всех правил, стандартов и условий хранения ГОСТ 9466-75, срок годности материалов может быть неограничен.

Скачать ГОСТ 9466-75

Хранение электродов

Расшифровки маркирования

Различные модификации могут ввести неопытного мастера в заблуждение при покупке сварочных элементов. Маркировкой описывается допустимые к работе материалы, метод сварки, состав стержня. К примеру возможно рассмотреть товар под наименованием Э50А-УОНИ-13/55-4.0-УД.

Расшифровка маркировки электродов УОНИ

Заглавная буква «Э» обозначает сокращение от слова электрод. Процесс использования подразумевается путем ручной дуговой сварки. Следующие цифры обозначают пределы прочности соединения, подразделяется на удельную и силу растяжения. Буква «А» проставляется для обозначения шва, как стойкого к ударным нагрузкам и пластичного соединения. Диаметр электрода УОНИ указывается после номера, что означает 4.0.

В конце маркировки проставляется обозначение материалов, к которым применяется сварочный элемент.

Буквой «У» указывается, что данный тип электродов используется для углеродистой стали. Существуют разные обозначения стали, к которым применяются сварочные изделия:

Т – производится сварка с термостойкими металлами;
В — используются при процессах с высоколегированными сталями;
Н – обозначает процесс ремонтных работ с использованием наплавки материала;
Л – применяется к легированным сталям.

Заключает обозначение соотношения и диаметр покрытия к стержню. Буква «Д» означает слой обмазки толстого типа, тонкое покрытие – «М», средняя указывается буквой «С». Размеры стержня, в частности его длина, зависят от диаметра. Толщина изделия составляет 2 мм, тогда длина будет не более 30 см. В случаях диаметра 4 мм, длина изделия 450 мм в соответствии описанных стандартов и ГОСТов. Преимуществом электродов УОНИ 13/55 является возможность при работе с вертикальными, потолочными и горизонтальными швами.

Бывалые сварщики советуют использовать к применению разные токи, это позволяет подобрать правильную настройку для качественного соединения новичкам. Также стоит приобрести по несколько комплектов коробок от разных изготовителей, чтобы найти наилучший вариант. Прокалка изделия – обязательная процедура, которой не нужно пренебрегать, способ сварки короткой дугой, опираясь на обмазку, позволит быстро освоить работу.

Электрод уони 13 55 расшифровка

Расшифровка аббревиатуры Уони

У – Универсальная;
О – Обмазка;
Н – Научного;
И – Института.
13- №13

Кстати! В технической документации правильным обозначением принято именно УОНИИ, требования к этому правилу прописаны в ГОСТе 9466—75, а вот название на пачке электродов может быть и УОНИ 13/55.

Технические характеристики

Важные параметры, характеризующие сварочные стержни уони 13/55 можно отразить в виде таблицы:

Тип покрытия	Основное
Коэффициент наплавки	9,5 г/А∙ч
Производительность(для электрода ∅4 мм)	1,4 кг/ч
Расход (в расчете на 1 кг наплавленного металла)	1,7 кг

Особенности применения

Основные технические характеристики сварочных электродов уони 1355 состоят из следующих позиций:

для сваривания данными изделиями нужно использовать ток обратной полярности;
специальное покрытие из карбонатов и фтористых образований, посредством которых сварной шов практически не содержит газов и других излишних примесей;
для стержня используется из низкоуглеродистой стали, способствующая большой долговечности шва;
в покрытии отсутствуют различные органические соединения, благодаря чему у подобных электродов низкий уровень подверженности влаги;
в процессе изготовления электродов полностью исключается образование различных неровностей, трещин или вздутий.

Ключевым конкурентным преимуществом подобных изделий перед аналогами является то, что шов получается с низкой концентрацией водорода и более устойчив к появлению микротрещин при процессе кристаллизации. Максимально эффективный результат при проведении действий электродами уони 1355 можно получить при осуществлении сварки на малой дуге способом опирания.

Согласно нормам ГОСТ 9466-75 вес изделий в пачке не должен превышать:

3 кг – для диаметра изделий до 2,5 мм;
5 кг – для диаметра в 3,0 – 4,0 мм;
8 кг – для диаметра свыше 4,0 мм.

Процедура прокалки сварочных электродов уони 13/55

Основная задача прокалки электродов – уменьшение концентрации влаги в обмазке.

Для обеспечения стабильного процесса горения сварочной дуги, и соответственно, достойного уровня шва, процедуру прокаливания необходимо проводить только перед использованием.
Если сварочные электроды уони не были использованы в течение 8 часов после прокаливания, данный процесс необходимо повторить.
Допускается прокаливать один и тот же электрод не более 3-х раз, а общее количество времени прокалки не должно превышать 4-х часов.
Для осуществления правильного процесса прокаливания, электроды сначала помещают в специальные коробки, а лишь затем ставят в печь. Диапазон температуры в печи должен составлять 250 – 300С.

Внимание! В случае нарушения хотя бы одного условия, изделие становится непригодным для работы.

Условия хранения

Производители

Внимание! При покупке обязательно требуйте сертификат соответствия электродов требованиям нормативов, в частности ГОСТ 9466-75, либо свидетельство об аттестации сварочных материалов в соответствии с РД 03-613-03. Выдаются они органом по Федеральным Агентством по Tехническому Регулированию, либо аттестуются Национальным Агентством Контроля Сварки.

Что из себя представляют электроды УОНИ

Технические характеристики

Особенности применения

Процесс сварки происходит с применением тока обратной полярности, процесс требуется ГОСТом.
Шов исключает наличие газов и излишних примесей, путем использования специального покрытия из фтористых образований, различных карбонатов.
Металл стержня применяется из составов низко углеродистой стали, которая способствует надежности шва.
Благодаря органическим соединениям сварочные электроды УОНИ 13/55 имеют низкую подверженность влаги.
Конструкция, выполненная из низколегированных материалов позволяет избежать трещин и неровностей в процессе сварки.

Сварка при помощи электродов УОНИ

Применение сварки электродами в строительстве

Процедура прокалки сварочных электродов УОНИ 13/55

Принцип сварки электродами

Процедура производится непосредственно перед применением в процессе сварки. Данные действия необходимы для качественного результата, надежного шва и стабильного горения дуги сварочной.
Максимальное действие прокалки – 8 часов, если по истечению заданного периода материалы не использовались, процедура повторяется заново.
Время прокалки не должно превышать четыре часа, а допустимое количество прокаливаний одного и того же электрода УОНИ – 3 раза.
В процессе используется печь, разогретая до 250-280 градусов, для равномерного результата используют специальные формы, только тогда элементы плавления эффективно прокаливаются.

Условия хранения

Расшифровки маркирования

Расшифровка маркировки электродов УОНИ

В конце маркировки проставляется обозначение материалов, к которым применяется сварочный элемент.

Т – производится сварка с термостойкими металлами;
В — используются при процессах с высоколегированными сталями;
Н – обозначает процесс ремонтных работ с использованием наплавки материала;
Л – применяется к легированным сталям.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Время чтения: ≈5 минут

В этой статье мы расскажем, чем отличаются электроды УОНИ друг от друга и как правильно хранить их.

Разновидности

Электроды марки УОНИ бывают четырех типов:

Хранение

Вместо заключения

2.5: Применение матриц в криптографии

Последнее обновление
Сохранить как PDF

Идентификатор страницы: 37850

Рупиндер Секон и Роберта Блум
Колледж Де Анза

Цели обучения

В этом разделе мы научимся находить обратную матрицу, если она существует. Позже мы будем использовать обратные матрицы для решения линейных систем. В этом разделе вы научитесь

кодировать сообщение, используя матричное умножение.
декодировать закодированное сообщение, используя обратную матрицу и матричное умножение

Шифрование насчитывает примерно 4000 лет. Исторические отчеты показывают, что китайцы, египтяне, индийцы и греки каким-то образом зашифровывали сообщения для различных целей. Одна известная схема шифрования, называемая шифром Цезаря, также называемая шифром подстановки, использовалась Юлием Цезарем и включала сдвиг букв в алфавите, например замену A на C, B на D, C на E и т. д., для кодирования сообщения. Подстановочные шифры слишком просты по своей конструкции, чтобы сегодня их можно было считать безопасными.

В средние века европейские народы начали использовать шифрование. Различные методы шифрования использовались в США со времен Войны за независимость, Гражданской войны и до наших дней.

Применение математической теории и методов к шифрованию получило широкое распространение в военных целях в 20 ^-м-м веке. Военные кодировали сообщения перед отправкой, а получатель расшифровывал сообщение, чтобы отправлять информацию о военных операциях таким образом, чтобы обеспечить безопасность информации в случае перехвата сообщения. Во время Второй мировой войны шифрование играло важную роль, поскольку и союзники, и державы Оси отправляли зашифрованные сообщения и выделяли значительные ресурсы на укрепление собственного шифрования, одновременно пытаясь взломать шифрование оппозиции.

В этом разделе мы рассмотрим метод шифрования, использующий умножение матриц и обращение матриц. Этот метод, известный как алгоритм Хилла, был создан Лестером Хиллом, профессором математики, который преподавал в нескольких колледжах США, а также занимался военным шифрованием. Алгоритм Хилла знаменует собой введение современной математической теории и методов в область криптографии.

В настоящее время алгоритм Хилла не считается безопасным методом шифрования; относительно легко сломать с помощью современных технологий. Однако в 1929, когда он был разработан, современных вычислительных технологий не существовало. Этот метод, с которым мы можем легко справиться с помощью современных технологий, был слишком громоздким для ручных вычислений. Хилл разработал механическую шифровальную машину, чтобы помочь с математикой; его машина опиралась на шестерни и рычаги, но так и не получила широкого распространения. Метод Хилла считался сложным и мощным в свое время и является одним из многих методов, влияющих на методы, используемые сегодня. Другие методы шифрования в то время также использовали специальные шифровальные машины. Алан Тьюринг, ученый-компьютерщик, пионер в области искусственного интеллекта, изобрел машину, способную расшифровывать сообщения, зашифрованные немецкой машиной Enigma, что помогло переломить ход Второй мировой войны.

С приходом компьютерной эры и интернет-коммуникаций использование шифрования стало широко использоваться в общении и для обеспечения безопасности личных данных; он больше не ограничивается военным использованием. Современные методы шифрования более сложны, часто объединяя несколько шагов или методов для шифрования данных, чтобы сделать их более безопасными и трудными для взлома. Некоторые современные методы используют матрицы как часть процесса шифрования и дешифрования; другие области математики, такие как теория чисел, играют большую роль в современной криптографии.

Чтобы использовать матрицы при кодировании и декодировании секретных сообщений, наша процедура выглядит следующим образом.

Сначала мы преобразуем секретное сообщение в строку чисел, произвольно назначая номер каждой букве сообщения. Затем мы преобразуем эту строку чисел в новый набор чисел, умножая строку на квадратную матрицу по нашему выбору, которая имеет обратную. Этот новый набор чисел представляет закодированное сообщение.

Чтобы расшифровать сообщение, мы берем строку закодированных чисел и умножаем ее на обратную матрицу, чтобы получить исходную строку чисел. Наконец, связывая числа с соответствующими им буквами, мы получаем исходное сообщение.

В этом разделе мы будем использовать соответствие, показанное ниже, где буквы от A до Z соответствуют числам от 1 до 26, пробел представлен числом 27, а знаки препинания игнорируются.

\[\begin{array}{cccccccccccccc}
\mathrm{A} & \mathrm{B} & \mathrm{C} & \mathrm{D} & \mathrm{E} & \mathrm{F} & \mathrm {G} & \mathrm{H} & \mathrm{I} & \mathrm{J} & \mathrm{K} & \mathrm{L} & \mathrm{M} \\
1 & 2 & 3 & 4 & 5 и 6 и 7 и 8 и 9& 10 & 11 & 12 & 13 \\
\hline \mathrm{N} & \mathrm{O} & \mathrm{P} & \mathrm{Q} & \mathrm{R} & \mathrm{S} & \ mathrm{T} & \mathrm{U} & \mathrm{V} & \mathrm{W} & \mathrm{X} & \mathrm{Y} & \mathrm{Z} \\
14 & 15 & 16 & 17 & 18 & 19 & 20 & 21 & 22 & 23 & 24 & 25 & 26
\end{массив} \nonumber \]

Пример \(\PageIndex{1}\)

Использовать матрицу \(A=\left[\begin{array}{ll}
1 & 2 \\
1 & 3
\end{массив}\right]\) для кодирования сообщения: АТАКУЙТЕ СЕЙЧАС!

Решение

Мы делим буквы сообщения на группы по два.

\[\begin{array}{lllll}\text {AT} & \text {TA} & \text {CK} & \text {-N} & \text {OW}\end{array} \nonumber \ ]

Мы присвоим этим буквам числа из приведенной выше таблицы и преобразуем каждую пару чисел в матрицы \(2 \times 1\). В случае, когда в конце остается одна буква, добавляется пробел, чтобы сделать ее парой.

\[\left[\begin{array}{c}
\mathrm{A} \\
\mathrm{T}
\end{массив}\right]=\left[\begin{массив}{c}
1 \\
20
\end{массив}\right] \quad\left[\begin{array}{l}
\mathrm{T} \\
\mathrm{A}
\end{массив}\right ]=\left[\begin{array}{c}
20 \\
1
\end{array}\right] \quad\left[\begin{array}{l}
\mathrm{C} \\
\mathrm{K}
\end{массив}\right]=\left[\begin{array}{l}
3 \\
11
\end{массив}\right] \nonumber \]

\[\left[\begin{array}{c}
– \\
\mathrm{N}
\end{array}\right]=\left[\begin{array}{l}
27 \\
14
\end{массив}\right] \quad\left[\begin{array}{l}
\mathrm{O} \\
\mathrm{W}
\end{массив}\right]=\left[ \begin{array}{l}
15 \\
23
\end{array}\right] \nonumber \]

Таким образом, на данном этапе наше сообщение, выраженное в виде матриц \(2 \times 1\), выглядит следующим образом .

\[\left[\begin{array}{c}
1 \\
20
\end{массив}\right]\left[\begin{array}{c}
20 \\
1
\end{массив}\right]\left[\begin{array}{c}
3 \\
11
\end{массив}\right]\left[\begin{массив}{ c}
27 \\
14
\end{массив}\right]\left[\begin{массив}{c}
15 \\
23
\end{массив}\right] \quad \bf{(I )} \nonumber \]

Теперь, чтобы закодировать, мы умножаем слева каждую матрицу нашего сообщения на матрицу \(A\). Например, произведение \(A\) на нашу первую матрицу равно: \(\left[\begin{array}{ll}
1 & 2 \\
1 & 3
\end{array}\right]\ слева[\begin{массив}{c}
1 \\
20
\end{массив}\right]=\left[\begin{array}{l}
41 \\
61
\end{массив}\right]\)

И произведение \(A\) с нашей второй матрицей: }{l}
20 \\
1
\end{массив}\right]=\left[\begin{массив}{l}
22 \\
23
\end{массив}\right]\)

Умножение каждой матрицы в \(\bf{(I)}\) на матрицу \(A\), в свою очередь, дает желаемое закодированное сообщение:

\[\left[\begin{array}{l}
41 \\
61
\end{массив}\right]\left[\begin{array}{l}
22 \\
23
\end {массив}\right]\left[\begin{array}{l}
25 \\
36
\end{массив}\right]\left[\begin{массив}{l}
55 \\
69
\end{массив}\right]\left[\begin{array}{l}
61 \\
84
\end{массив}\right] \nonumber \]

Пример \(\PageIndex{2}\)

Декодируйте следующее сообщение, закодированное с помощью матрицы \(A=\left[\begin{array}{ll}
1 & 2 \\
1 & 3
\end{массив}\right]\).

\[\left[\begin{array}{l}
21 \\
26
\end{array}\right]\left[\begin{array}{l}
37 \\
53
\end {массив}\right]\left[\begin{array}{l}
45 \\
54
\end{массив}\right]\left[\begin{массив}{c}
74 \\
101
\end{array}\right]\left[\begin{array}{l}
53 \\
69
\end{array}\right] \quad(\bf {II}) \nonumber \]

Решение

Поскольку это сообщение было закодировано путем умножения на матрицу \(A\) в примере \(\PageIndex{1}\), мы декодируем это сообщение, сначала умножая каждую матрицу слева на обратную матрицу \(A\) приведен ниже. 9{-1}\), получаем следующее.

\[\left[\begin{array}{c}
11 \\
5
\end{массив}\right]\left[\begin{array}{c}
5 \\
16
\end {массив}\right]\left[\begin{массив}{c}
27 \\
9
\end{массив}\right]\left[\begin{массив}{c}
20 \\
27
\end{array}\right]\left[\begin{array}{c}
21 \\
16
\end{array}\right] \nonumber \]

Наконец, связав числа с соответствующими им буквами , получаем:

\[\left[\begin{array}{l}
\mathrm{K} \\
\mathrm{E}
\end{массив}\right]\left[\begin{array}{l}
\mathrm{E} \\
\mathrm{P}
\ конец {массив}\право]\лево[\начало{массив}{л}
– \\
\mathrm{I}
\конец{массив}\право]\лево[\начало{массив}{л}
\ mathrm{T} \\
–
\end{массив}\right]\left[\begin{array}{l}
\mathrm{U} \\
\mathrm{P}
\end{массив}\right ] \nonumber \]

И сообщение гласит: KEEP IT UP.

Теперь предположим, что мы хотим использовать матрицу \(3 \times 3\) для кодирования сообщения, тогда вместо разделения букв на группы по два мы разделим их на группы по три.

Пример \(\PageIndex{3}\)

Использование матрицы \(B=\left[\begin{array}{ccc}
1 & 1 & -1 \\
1 & 0 & 1 \\
2 & 1 & 1
\end{массив}\right] \nonnumber\), закодируйте сообщение: АТАКУЙТЕ СЕЙЧАС!

Решение

Мы делим буквы сообщения на группы по три.

ATT ACK -NO W- –

Обратите внимание, что, поскольку единственная буква “W” осталась в конце, мы добавили два пробела, чтобы сделать ее тройной.

Теперь мы присвоим числам соответствующие буквы из таблицы и преобразуем каждую тройку чисел в \(3 \times 1\) матрицы. Получаем

\[\left[\begin{array}{l}
\mathrm{A} \\
\mathrm{T} \\
\mathrm{T}
\end{array}\right]=\ left[\begin{array}{c}
1 \\
20 \\
20
\end{array}\right]\left[\begin{array}{l}
\mathrm{A} \\
\ mathrm{C} \\
\mathrm{K}
\end{массив}\right]=\left[\begin{массив}{l}
1 \\
3 \\
11
\end{массив}\right]\left[\begin{array}{l}
– \\
\mathrm{N} \\
\mathrm{O}
\end{массив}\right]= \left[\begin{array}{l}
27 \\
14 \\
15
\end{массив}\right]\left[\begin{array}{l}
\mathrm{W} \\
– \\
–
\end{массив}\right]=\left[\begin{array}{l}
23 \\
27 \\
27
\end{массив}\right] \nonumber \]

Пока у нас есть

\[\left[\begin{array}{c}
1 \\
20 \\
20
\end{array}\right]\left[\begin{array}{c }
1 \\
3 \\
11
\end{array}\right]\left[\begin{array}{c}
27 \\
14 \\
15
\end{array}\right]\ left[\begin{array}{c}
23 \\
27 \\
27
\end{array}\right] \quad \bf{(III)} \nonumber \]

Умножаем слева , каждую матрицу нашего сообщения матрицей \(B\). Например,

\[\left[\begin{array}{ccc}
1 & 1 & -1 \\
1 & 0 & 1 \\
2 & 1 & 1
\end{массив}\right] \left[\begin{массив}{c}
1 \\
20 \\
20
\end{array}\right]=\left[\begin{array}{c}
1 \\
21 \\
42
\end{array}\right] \nonumber \]

Умножая каждую из матриц в \(\bf{(III)}\) на матрицу \(B\), мы получаем искомое закодированное сообщение следующим образом:

\[\left [\begin{array}{c}
1 \\
21 \\
42
\end{array}\right]\left[\begin{array}{c}
-7 \\
12 \\
16
\end{массив}\right]\left[\begin{массив}{c}
26 \\ 9{-1}\) для декодирования зашифрованного сообщения.

Пример \(\PageIndex{4}\)

Декодируйте следующее сообщение, закодированное с помощью матрицы \(B=\left[\begin{array}{lll}
1 & 1 & -1 \\
1 & 0 & 1 \\
2 & 1 & 1
\end{массив}\right] \).

\[\left[\begin{array}{l}
11 \\
20 \\
43
\end{array}\right]\left[\begin{array}{l}
25 \\
10 \\
41
\end{array}\right]\left[\begin{array}{l}
22 \\
14 \\ 9{-1}\) дает следующее.

\[\left[\begin{array}{c}
8 \\
15 \\
12
\end{array}\right]\left[\begin{array}{c}
4 \\
27 \\
6
\end{массив}\right]\left[\begin{array}{c}
9 \\
18 \\
5
\end{массив}\right] \nonumber \]

Наконец, связывая числа с соответствующими буквами, мы получаем

\[\left[\begin{array}{l}
\mathrm{H} \\
\mathrm{O} \\
\mathrm{L}
\конец{массив}\правый]\левый[\начало{массив}{л}
\mathrm{D} \\
– \\
\mathrm{F}
\end{массив}\right]\left[\begin{array}{l}
\mathrm{I} \\
\mathrm{ R} \\
\mathrm{E}
\end{массив}\right] \quad \text { Сообщение гласит: } \mathrm{HOLD} \text { FIRE } \nonumber \]

Сообщение гласит: HOLD ОГОНЬ.

Подводим итоги:

ДЛЯ КОДИРОВАНИЯ СООБЩЕНИЯ

1. Разделите буквы сообщения на группы по две или три.

2. Преобразуйте каждую группу в строку чисел, назначив номер каждой букве сообщения. Не забудьте назначить буквы на пустые места.

3. Преобразуйте каждую группу чисел в матрицы-столбцы.

3. Преобразуйте эти матрицы-столбцы в новый набор матриц-столбцов, умножив их на совместимую квадратную матрицу по вашему выбору, имеющую обратную. Этот новый набор чисел или матриц представляет закодированное сообщение.

ДЛЯ РАСШИФРОВКИ СООБЩЕНИЯ

1. Возьмите строку закодированных чисел и умножьте ее на обратную матрицу, которая использовалась для кодирования сообщения.

2. Свяжите числа с соответствующими им буквами.

Эта страница под названием 2.5: Применение матриц в криптографии распространяется под лицензией CC BY 4.0 и была создана, изменена и/или курирована Рупиндером Секоном и Робертой Блум с использованием исходного контента, который был отредактирован в соответствии со стилем и стандартами LibreTexts. Платформа; подробная история редактирования доступна по запросу.

Наверх

Была ли эта статья полезной?

Тип изделия

Раздел или Страница

Автор

Рупиндер Сехон и Роберта Блум

Лицензия

СС BY

Версия лицензии

4,0

Показать страницу TOC

нет
Теги
1. source@https://www. deanza.edu/faculty/bloomroberta/math21/afm3files.html.html

CS61C Весна 2013 г. Проект 3: Расшифровка матрицы

Обновления

9/04/13: добавлено дополнительное изображение для пояснения процесса умножения.
15.04.13: тест изменен на новый тест с исправленной ошибкой и обновлен для новых функций.
21.04.13: Project3-2 продлен до 22.04.13 23:59.

Предыстория (Если это сбивает с толку, прочитайте следующую часть! Картинка поможет!)

Посредственный университетский отдел информатики решил, что им следует попробовать создать собственную форму сложной системы безопасности, и создал зашифрованный матричный поток данных для отправки на студенты.

Учащиеся могут декодировать эти зашифрованные матричные данные в удобочитаемые расшифрованные матричные данные, зная размер расшифрованной матрицы и размер полосы данных, а также размер заполнения (чтобы скрыть размер полосы данных) . Учащиеся используют эту информацию, чтобы найти прямоугольный фрагмент матрицы и диагональный фрагмент матрицы.

Если посторонний не знает размер полосы или размер расшифровываемой матрицы, посторонний человек не может получить правильные порции данных для фактической расшифровки этого сообщения, так как посторонний не сможет определить размер расшифрованной матрицы или размер полосы.

Если посмотреть на это с другой стороны, сообщения расшифровываются путем извлечения правильных полос информации из зашифрованной матрицы и их перемножения, как обычных матриц.

Однако из-за природы этих гигантских матричных сообщений расшифровка любого нетривиального сообщения может занять очень много времени. Поэтому профессорско-преподавательский состав университета нанял вас для создания более быстрого расшифровщика, учитывая длину сторон зашифрованной и расшифрованной матрицы, а также саму расшифрованную матрицу. (Поскольку учащиеся ДОЛЖНЫ иметь всю эту информацию)

Матрица является основным столбцом. Следующая диаграмма помечает матрицы количеством строк и столбцов и представляет собой хороший способ визуализации проблемы:

Вот еще раз обзор всех переменных:

n = высота матрицы

m = размер полосы данных в заданной строке

d = заполнение матрицы, всегда будет больше или равно m

Ваша цель — распараллелить и оптимизировать расшифровка матрицы как описано выше!!! Потрясающе, правда?

Что вы должны делать (без истории)

По сути, то, что вы делаете в этом проекте, это оптимизация этого уникального процесса умножения матриц, который умножает только определенное подмножество матрицы.

void sgemm( int m, int n, int d, float *A, float *C ) { for( int я = 0; я

Где m — размер полосы, на которую вы умножаете, n — высота матрицы, A — зашифрованная матрица, а C — матрица, в которую вы помещаете расшифровку. Вам НЕ нужно придумывать свою наивную формулу, просто постарайтесь оптимизировать эту!

d — это заполнение матрицы в конце, но для расшифровки матрицы это не обязательно.

Архитектура

Далее следует информация о компьютерах, на которых вы будете работать. Некоторые из них будут полезны для определенных частей проекта, но другие элементы предназначены для того, чтобы дать вам реальный пример концепций, которые вы изучали, так что не чувствуйте себя обязанным использовать всю предоставленную информацию.

Вы будете разрабатывать на рабочей станции Dell Precision T5500. Они упаковывают не один, а два микропроцессора Intel Xeon E5620 (кодовое название Westmere). Каждый из них имеет 4 ядра, всего 8 процессоров, и каждое ядро работает с тактовой частотой 2,40 ГГц.

Все кэши работают с блоками размером 64 байта. Каждое ядро имеет кэш инструкций L1 и кэш данных L1, оба по 32 кибибайта. Ядро также имеет унифицированный кэш L2 (тот же кэш для инструкций и данных) размером 256 кибибайт. 4 ядра микропроцессора совместно используют кэш-память L3 объемом 12 Мбайт. Кэши L1, L2 имеют 8-канальную ассоциативность, а кэш-память L3 — 16-канальную.

Начало работы

Для этого проекта вам нужно будет работать в группах по два человека. Вам не разрешено показывать свой код другим учащимся. Вы должны писать и отлаживать свой собственный код в группах по 2 человека. Просмотр решений предыдущих семестров также строго запрещен.

Для начала скопируйте содержимое ~cs61c/proj/03 в подходящее место в вашем домашнем каталоге. Предоставляются следующие файлы:

Makefile: позволяет создавать необходимые файлы с помощью make
Benchmark.c: запускает базовый тест производительности и правильности с использованием случайной матрицы
sgemm-naive.c: пример программы, которая умножает матрицу на ее неэффективным способом

Вы можете скомпилировать пример кода, запустив make Bench-Native в каталоге проекта. Вам не нужно изменять или отправлять какой-либо из предоставленных файлов. Вместо этого вы отправите два новых файла с именами sgemm-small. c (для части 1) и sgemm-openmp.c (для части 2).

Вам не разрешено использовать следующие оптимизации для любой части проекта:

Выровненные загрузки/хранения (вам разрешено использовать mm_loadu, но не mm_load)
Оптимизации, относящиеся к тому факту, что продукт форме AA’, например, пытаясь уменьшить фактическое количество квадратов, которые вы должны вычислить. (поскольку наша тестовая программа настроена на оценку производительности Gflop/s при таком предположении)

Пожалуйста, отправляйте все вопросы по этому заданию на Piazza или задавайте их в рабочее время. Дополнительные рабочие часы будут проведены для проекта.

Часть 1: сдается в воскресенье, 14 апреля 2013 г., в 23:59 (55pt)

Оптимизируйте расшифровку матрицы AA одинарной точности для матрицы n = 40 и m = 48. Поместите свое решение в файл с именем sgemm- маленький.с. Вы можете создать файл шаблона, набрав cp sgemm-naive.c sgemm-small.c . Вам также потребуется добавить соответствующую директиву #include , прежде чем вы сможете использовать встроенные функции SSE. Чтобы скомпилировать улучшенную программу, введите make bench-small . Вы можете разрабатывать на любой машине, которую вы выберете, но ваше решение будет скомпилировано с использованием данного файла Makefile и будет оценено на машинах улья. Когда вы закончите, введите отправить проект3-1 .

Настройте свое решение для матриц n = 40 и m = 48. Чтобы получить полную оценку, ваша программа должна достичь уровня производительности 11,5 Гфлоп/с для матриц такого размера. Это требование стоит 35pt. Подробнее см. в таблице ниже.

Ваш код должен иметь возможность достаточно эффективно обрабатывать небольшие матрицы размеров, отличных от n = 40 и m = 48. Ваш код будет протестирован на матрицах с m=[32 100] и n=[32 100], и вы потеряете очки, если он не сможет достичь среднего значения 5Gflop/s на таких входных данных. Это требование стоит 20pt.

Для этой части вам не разрешается использовать какие-либо другие оптимизации. В частности, вам не разрешено использовать директивы OpenMP. Блокировка кэша на данном этапе вам не поможет, потому что матрицы n = 40 и m = 48 в любом случае целиком помещаются в кэш (вместе со всеми другими размерами, которые мы тестируем в части 1). Помните, что выровненные нагрузки и оптимизация AA запрещены для обеих частей.

Мы рекомендуем проводить оптимизацию в следующем порядке:

Использовать инструкции SSE (см. лабораторную работу 7)
Оптимизация порядка циклов (см. лабораторную работу 5)
Реализовать блокировку регистров (загрузить данные в регистр один раз, а затем использовать их несколько раз)
Реализовать развертывание цикла (см. лабораторную работу 7)
Хитрости компилятора (незначительные изменения исходного кода могут заставить компилятор создавать более быструю программу)

n=40, m=48 Matrix Grading

Гфлоп/с	2	3	4	5	6	7	8	9	10	11	11,5
Количество баллов	1	4	7	10	15	20	25	30	32	34	35

Промежуточные значения точек Glop/s линейно интерполируются на основе значений точек двух определенных соседей, а затем округляются до ближайшего целого числа. Определяются режимы округления. Обратите внимание, что большое внимание уделяется средним значениям Gflop/s, а последняя пара дает очень мало очков. Так что не волнуйтесь, если у вас возникли проблемы с выдавливанием из машины последних нескольких операций с плавающей запятой!

Часть 2: Выполнение в понедельник, 22 апреля 2013 г., 23:59 (55 баллов)

Цель

Теперь, когда вы доказали свою доблесть на вечном поле битвы, которое называется оптимизацией, пришло время испытать свои силы на новом звере проблемы. Ставки выросли, но увеличился и ваш арсенал. С этого момента мы будем иметь дело с гораздо большими n, и для эффективной работы с ними вам нужно будет использовать блокировку кеша. Вам также потребуется распараллелить вычисления на нескольких ядрах, чтобы достичь требуемых целей.

Отправка и оценка

Поместите свое решение в файл с именем sgemm-openmp.c. Проверь это используя , сделайте скамейку-openmp . Отправить с помощью отправить проект3-2 .

В Части 2 мы оценим вашу среднюю производительность в диапазоне больших матриц с n=[400,1500] и m=[32,100]. Мы попробует странные размеры матриц, такие как степени двойки и простые числа… так что Приготовься. Любое допустимое решение, которое достигает среднего производительность 45Gflop/s без использования запрещённых оптимизаций (выровненные нагрузки и хранилища, тот факт, что мы делаем AA’) получит полный балл (55pt).

Оценка диапазона матрицы

Среднее значение Gflop/s	15	20	25	30	35	40	45
Количество баллов	0	10	20	30	40	50	55

Дополнительный балл

За каждые 2 Гфлоп/с, когда среднее значение превышает целевое значение в 45 Гфлоп/с, начисляется одно дополнительное кредитное очко. Это значение округляется в меньшую сторону. Таким образом, если вы получаете 50 Гфлоп/с, вы получаете в общей сложности 57/55 баллов за Часть 2.

Детали оптимизации

Ниже приведены некоторые полезные детали для частей 1 и 2 этого проекта.

Инструкции SSE

Ваш код должен будет использовать инструкции SSE, чтобы получить хорошую производительность на используемых вами процессорах. Ваш код обязательно должен использовать встроенные функции _mm_add_ps, _mm_mul_ps, _mm_loadu_ps, а также некоторые подмножества:

_mm_load1_ps, _mm_storeu_ps, _mm_store_ss _mm_shuffle_ps, _mm_hadd_ps

В зависимости от того, как вы упорядочиваете данные в регистрах и структурируете свои вычисления, вам может не понадобиться использовать все эти встроенные функции (например, _mm_hadd_ps или _mm_shuffle_ps). Существует несколько способов реализации матричного умножения с использованием инструкций SSE, которые работают приемлемо хорошо. Вы, вероятно, не захотите использовать некоторые из более новых инструкций SSE, например те, которые вычисляют скалярные произведения (хотя вы можете попробовать!). Вам нужно будет выяснить, как обрабатывать матрицы, для которых N не делится на 4 (разрядность регистра SSE в 32-битных числах с плавающей запятой), либо с использованием краевых случаев (которые, вероятно, потребуют оптимизации), либо путем заполнения матриц.

Чтобы использовать наборы инструкций SSE, поддерживаемые архитектурой, на которой мы работаем (MMX, SSE, SSE2, SSE3, SSE4.1, SSE4.2), вам необходимо включить заголовок в вашу программу.

Блокировка регистров

Ваш код должен как можно чаще повторно использовать значения после их загрузки в регистры (как MMX, так и обычные). Повторно используя значения, загруженные из матриц A или B, в нескольких вычислениях, вы можете уменьшить общее количество загрузок каждого значения из памяти в ходе вычисления всех записей в C. Чтобы гарантировать, что значение загружается в регистр и используется повторно, а не загружается из памяти повторно, вы должны присвоить его локальной переменной и ссылаться на нее, используя эту переменную.

Развертывание цикла

Разверните внутренний цикл вашего кода, чтобы улучшить использование конвейерных умножителей и сумматоров SSE, а также уменьшить накладные расходы на вычисление адресов и проверку условий цикла. Вы можете уменьшить количество вычислений адреса, необходимых во внутреннем цикле вашего кода, по возможности обращаясь к памяти с использованием постоянных смещений.

Матрицы заполнения (НЕ ТО ЖЕ САМОЕ ТАКОЕ, КАК ЗАЩИТНОЕ ЗАПОЛНЕНИЕ СДЕЛАННОЕ С D)

Как упоминалось ранее, рекомендуется наполнять матрицы, чтобы не иметь дело с краевыми чехлами. Это подразумевает копирование всей матрицы в переформатированный буфер без полос (например, копирование матрицы 3×4 в буфер 4×4). Обязательно заполните заполненные элементы нулями.

Блокировка кэша

Первым шагом является реализация блокировки кэша, т.е. загрузка фрагментов матриц и выполнение над ними всей необходимой работы перед переходом к следующим фрагментам. Размеры кеша, перечисленные в разделе «Архитектура», должны здесь пригодиться.

OpenMP

Как только у вас будет код, хорошо работающий с большими матрицами, настанет время использовать огромную мощь, предлагаемую вам 8 ядрами машины. Используйте хотя бы один оператор прагмы OpenMP для распараллеливания вычислений.

Разные советы

Вы также можете попробовать скопировать небольшие блоки вашей матрицы в непрерывные участки памяти или выполнить транспонирование матрицы на шаге предварительного вычисления, чтобы улучшить пространственную локализацию.

Ссылки

Гото, К., и ван де Гейн, Р. А. 2008. Анатомия высокопроизводительного матричного умножения, Транзакции ACM в математическом программном обеспечении 34, 3, Статья 12.
Челлаппа, С., Франкетти, Ф., и Пюшель, М. 2008. Как написать быстрый числовой код: небольшое введение, конспект лекций по информатике 5235, 196–259.
Bilmes, et al. Страница PHiPAC (Portable High Performance ANSI C) для совместимого с BLAS3 Fast Matrix Matrix Multiply.
Лам М.С., Ротберг Э.Е. и Вольф М.Е. 1991. Производительность кэша и оптимизация заблокированных алгоритмов, ASPLOS’91, 63–74.
Руководство Intel Instrinsics (см. лабораторную работу 7)
Справочное руководство по оптимизации архитектур Intel® 64 и IA-32
Справочный лист OpenMP
Справочная страница OpenMP из LLNL

Как Исландия боролась с COVID с помощью науки

Проезжая по продуваемым ветрами дорогам Рейкьявика холодным мартовским утром, Кари Стефанссон включил радио. Всемирная организация здравоохранения только что объявила, что, по оценкам, 3,4% людей, инфицированных SARS-CoV-2, умрут — шокирующе высокий уровень смертности, примерно в 30 раз превышающий уровень смертности от сезонного гриппа.

Однако с этой оценкой возникла проблема: она была основана на зарегистрированных случаях COVID-19, а не на всех случаях, включая легкие и бессимптомные инфекции. «Я не мог понять, как они могли рассчитать его, не зная о распространении вируса», — вспоминает Стефанссон, основатель и исполнительный директор deCODE генетика, компании по геномике человека в Рейкьявике. Он пришел к убеждению, что для того, чтобы разобраться в эпидемии и защитить от нее жителей Исландии, потребуются радикальные научные меры.

Придя на работу, Стефанссон позвонил руководству Amgen, американской фармацевтической компании, которой принадлежит deCODE, и спросил, может ли он предложить ресурсы deCODE для отслеживания распространения вируса, который попал на исландские берега всего шестью днями ранее. «Я получил от них ответ: «Ради всего святого, сделайте это», — говорит Стефанссон.

В течение следующих девяти месяцев deCODE и Управление здравоохранения Исландии, государственное учреждение, курирующее медицинские услуги, работали рука об руку, обмениваясь идеями, данными, лабораторными помещениями и персоналом. Мощное партнерство в сочетании с крошечными размерами Исландии поставило страну в завидное положение, поскольку она знает практически о каждом шаге, который сделал вирус. Команды отследили здоровье каждого человека, у которого был положительный результат теста на SARS-CoV-2, секвенировали генетический материал каждого вирусного изолята и проверили более половины из 368 000 жителей острова на наличие инфекции.

Почему кажется, что смертность от COVID снижается?

Поздние ночные анализы полученных данных привели к одним из первых выводов о том, как коронавирус распространяется среди населения. Данные показали, например, что почти половина инфицированных людей не имеют симптомов, что дети гораздо реже болеют, чем взрослые, и что наиболее распространенными симптомами легкой формы COVID-19 являются мышечные боли, головные боли и кашель, а не лихорадка. «Научная деятельность была огромной частью всего процесса», — говорит Рунолфур Палссон, директор службы внутренней медицины в Landspitali — Национальной университетской больнице Исландии. Исследователи deCODE и больницы работали изо дня в день, чтобы собрать и интерпретировать данные.

Их достижения не только академические. Науке Исландии приписывают предотвращение смертей — в стране сообщается о менее чем 7 на 100 000 человек по сравнению с примерно 80 на 100 000 в Соединенных Штатах и Великобритании. Ему также удалось предотвратить вспышки, сохранив при этом свои границы открытыми и с середины июня принимая туристов из 45 стран. Партнерство снова набрало обороты в сентябре, когда стране угрожала вторая крупная волна инфекций.

Carefu

l шагов

COVID-19 — не первая пандемия, достигшая берегов Исландии: в октябре 1918 года два корабля с пандемическим гриппом пришвартовались в гавани в центре Рейкьявика. За шесть недель заразились две трети жителей столицы ¹ .

Столетие спустя исландское правительство было лучше подготовлено, приняв национальный план обеспечения готовности к пандемии в начале января, за два месяца до появления COVID-19. «Мы с самого начала решили, что будем использовать изоляцию, карантин и отслеживание контактов», — говорит Торолфур Гуднасон, главный эпидемиолог Управления здравоохранения. В рамках этого плана микробиологическая лаборатория университетской больницы начала тестирование граждан в начале февраля.

28 февраля мужчина, вернувшийся из лыжного отпуска на северо-востоке Италии, дал положительный результат на вирус. В течение недели количество случаев возросло с 1 до 47, что стало первым признаком приближающегося крещендо. Когда медицинские работники начали заказывать сотни тестов в день, одна из больничных машин для выделения и очистки РНК сломалась из-за чрезмерного использования. «Мы не смогли справиться со всеми поступающими образцами», — вспоминает Карл Кристинссон, заведующий отделением микробиологии университетской больницы.

К 13 марта deCODE начал скрининг широкой публики и смог быстро взять на себя большую часть тестирования в больнице. Компания перепрофилировала большой центр фенотипирования, который использовался для изучения генетики исландцев более двух десятилетий, в центр тестирования на COVID-19. «Казалось, что эти 24 года, предшествовавшие COVID-19, были просто тренировкой», — говорит Стефанссон. «Мы нырнули в эту полную силу».

Одна из первых семей в Исландии, прошедших скрининг deCODE на COVID-19тест. Кредит: Джон Э. Густафссон

У компании есть персонал и оборудование для секвенирования 4000 полных человеческих геномов в неделю в рамках ее регулярной исследовательской деятельности, говорит Стефанссон. Всю весну он откладывал это, чтобы посвятить свои аналитические и секвенирующие силы реагированию на пандемию.

Основным видом деятельности deCODE был скрининг COVID-19, включая открытые приглашения для населения в целом. Сегодня любой житель даже с самым легким симптомом может записаться на тестирование. Жители регистрируются онлайн, используя специальное программное обеспечение COVID, созданное программистами deCODE. В центре тестирования они показывают штрих-код со своего телефона, чтобы автоматически распечатать этикетку для образца мазка. После взятия образец отправляется в лабораторию в штаб-квартире deCODE, которая находится в совместном ведении университетской больницы и deCODE и работает с 6:00 до 22:00. Результаты всегда доступны в течение 24 часов, но часто всего за 4–6 часов. «Теперь у нас есть возможность обрабатывать около 5000 образцов в день, — говорит Кристинссон. В целом коллаборационисты на сегодняшний день проверили 55% населения страны.

Если тест отрицательный, человек получает полностью чистый текст. Если тест положительный, он запускает две цепочки действий: одну в больнице и одну в лаборатории.

В больнице человек регистрируется в централизованной базе данных и записывается в службу телемедицинского мониторинга в поликлинике COVID на 14-дневный период изоляции. Они будут получать частые телефонные звонки от медсестры или врача, которые документируют их медицинскую и социальную историю и просматривают стандартизированный контрольный список из 19 пунктов.симптомы. Все данные заносятся в национальную систему электронной медицинской документации. Команда ученых-клиницистов в больнице создала систему сбора в середине марта с учетом научных интересов. «Мы решили документировать клинические данные в структурированном виде, который был бы полезен для исследовательских целей», — говорит Палссон.

Сколько людей убил коронавирус?

В лаборатории каждый образец проверяется на количество содержащегося в нем вируса, который используется в качестве индикатора заразности и тяжести заболевания. И секвенируется полный геном РНК вируса, чтобы определить штамм вируса и отследить его происхождение.

Тот же подход может сработать и в других странах с подходящими ресурсами, например, в США, где были разработаны все методы, используемые в настоящее время deCODE, говорит Стефанссон. Фактически, в начале пандемии многие лаборатории США начали предлагать тестирование на коронавирус, но столкнулись с нормативными и административными препятствиями, которые критики связывают с отсутствием федерального руководства. «Это была замечательная возможность для академического сообщества в Соединенных Штатах показать свою ценность, но этого не произошло», — говорит Стефанссон. “Я был удивлен.”

Вирусные отпечатки пальцев

Исследователи deCODE, университетской больницы и Управления здравоохранения начали анализ большого количества данных в начале марта и быстро опубликовали несколько первых результатов. «Как только мы начали генерировать данные, мы не могли устоять перед искушением попытаться извлечь из них что-то целостное», — говорит Стефанссон.

Результаты Исландии по COVID-19 ограничены тем фактом, что случаи заболевания происходят в небольшой и генетически однородной популяции по сравнению с другими странами, отмечает Палссон. Но в некоторых случаях этот небольшой размер выборки также является преимуществом, поскольку он позволяет получать подробные данные по всему населению.

Ранней весной большинство мировых исследований COVID-19 были сосредоточены на людях с умеренным или тяжелым заболеванием. Протестировав население Исландии в целом, deCODE смогла отследить вирус у людей с легкими симптомами или без них. Из 9 199 человек, набранных для проверки населения в период с 13 марта по 4 апреля, 13,3% дали положительный результат на коронавирус. Из этой инфицированной группы 43% не сообщили о симптомах во время тестирования ² . «Это исследование было первым, в котором были представлены высококачественные доказательства того, что COVID-19инфекции часто протекают бессимптомно», — говорит Джейд Бенджамин-Чунг, эпидемиолог из Калифорнийского университета в Беркли, которая использовала данные Исландии для оценки уровня заражения SARS-CoV-2 в Соединенных Штатах ³. «Это было единственное известное нам в то время исследование, в котором проводилось популяционное тестирование на большой выборке».

Два десятилетия военных игр с пандемией не смогли объяснить Дональда Трампа

Небольшое популяционное исследование, проведенное в итальянском городе, спустя несколько месяцев пришло к аналогичным результатам в отношении бессимптомной инфекции. Когда 78-летний мужчина умер в северном итальянском городе Во, первый в Италии COVID-19После смерти губернатор региона заблокировал город и приказал проверить 3300 его жителей. После первого раунда государственных испытаний Андреа Крисанти, заведующий кафедрой микробиологии Падуанского университета в Италии, спросил местное правительство, может ли его команда провести второй раунд испытаний. «Тогда мы могли бы измерить эффект блокировки и эффективность отслеживания контактов», — говорит Крисанти, который в настоящее время находится в отпуске из Имперского колледжа Лондона. Местное правительство согласилось. На основе результатов двух раундов тестирования исследователи обнаружили, что блокировка и изоляция снижают передачу вируса на 9%.8%, и — в соответствии с результатами Исландии — 43% инфекций в двух тестах были бессимптомными ⁴ .

В дополнение к отслеживанию бессимптомных инфекций, исследователи в Исландии пришли к выводу, что у детей в возрасте до 10 лет вероятность положительного результата теста примерно вдвое меньше, чем у людей в возрасте 10 лет и старше. Королевство ⁵ и США ⁶ . Кроме того, команда deCODE проанализировала вирусный генетический материал каждого положительного случая и использовала этот отпечаток пальца, чтобы отслеживать, откуда взялся каждый штамм вируса и как он распространяется. Исследователи обнаружили, что большинство первоначальных случаев были завезены из популярных мест для катания на лыжах, тогда как более поздняя передача происходила в основном локально, в семьях (см. «Три волны COVID в Исландии»).

Источник: http://www. covid.is/data; деКОД генетика

Этот подход к генетическому отслеживанию, называемый молекулярной эпидемиологией, аналогичным образом успешно применялся в Новой Зеландии. В марте правительство Новой Зеландии ввело строгий общенациональный карантин, направленный на уничтожение вируса. «По сути, население Новой Зеландии более или менее оставалось дома в течение 7 недель. После этого мы оказались в стране, свободной от вирусов», — говорит Майкл Бейкер, исследователь общественного здравоохранения из Университета Отаго в Веллингтоне. Это подвиг для страны с населением 5 миллионов человек, что более чем в 13 раз больше, чем Исландия.

Генетический анализ первой новозеландской волны с марта по май показал, что строгий карантин сразу же начал работать. Скорость передачи — число людей, зараженных вирусом на каждого человека, — снизилась с 7 до 0,2 за первую неделю в самом большом кластере ⁷. Данные секвенирования также показали, что августовская вспышка в Окленде, источник которой остается неизвестным, происходила из одной линии, что убедило органы общественного здравоохранения в том, что имело место только одно нарушение. «Геномика сыграла жизненно важную роль в отслеживании повторного появления COVID-19.в Новой Зеландии», — говорит Джемма Геогеган, микробиолог из Отаго, который руководил проектом вместе с Джоэпом де Лигтом из Института экологических наук и исследований в Порируа.

Получение полной картины

Этим летом в университетской больнице команда Палссона использовала клинические данные для исследования ⁸ всего спектра заболеваний, вызванных SARS-CoV-2. Наиболее распространенными симптомами среди 1797 человек с положительным результатом теста в период с 31 января по 30 апреля были мышечные боли, головная боль и непродуктивный кашель, а не лихорадка, симптом, указанный как в Центрах по контролю за заболеваниями США, так и в определениях случаев Всемирной организации здравоохранения. для COVID-19. По словам Палссона, при использовании для руководства по тестированию эти определения, скорее всего, упустят некоторых людей с симптомами. «Надеюсь, другие придут к такому же выводу, и это приведет к изменению критериев», — говорит он.

Результаты, полученные командой Палссона, привели к прямому медицинскому вмешательству в Исландии: людям, у которых проявляются какие-либо признаки простуды или болей, теперь рекомендуется пройти тестирование, и больница распределяет новых пациентов по одной из трех стадий в зависимости от их симптомов, что диктует уровень их заботы.

Как пандемия может развиваться в 2021 году и далее

Последнее исследование, проведенное в Исландии, было сосредоточено на главном вопросе о COVID-19: как долго сохраняется иммунитет к SARS-CoV-2? Команда deCODE обнаружила, что антитела против SARS-CoV-2 оставались высокими в крови 91% инфицированных людей в течение 4 месяцев после постановки диагноза ⁹, что противоречит более ранним результатам, предполагающим, что антитела быстро снижаются после заражения ¹⁰ ^, ¹¹ . Возможно, что противоречивые результаты представляют собой две волны антител. В редакционной статье, сопровождающей газету ¹² , Галит Альтер из Гарвардской медицинской школы в Бостоне, штат Массачусетс, и Роберт Седер из Исследовательского центра вакцин Национального института здравоохранения США в Бетесде, штат Мэриленд, предполагают, что первая волна генерируется короткоживущими плазматическими клетками в ответ на острое инфекция, а затем вторая волна, вызванная более долгоживущими клетками, дает стойкий иммунитет.

И, наконец, Стефанссон смог определить неуловимую статистику, которая сначала заинтриговала его, — коэффициент летальности от инфекций (IFR), или долю инфицированных людей, которые умирают от болезни. С начала пандемии оценки IFR варьировались от менее 0,1% до колоссальных 25%, в зависимости от размера исследования и возраста населения. Растущее число исследований сходятся примерно на уровне от 0,5 до 1%. В Исландии, где средний возраст составляет 37 лет — относительно молодой по сравнению с другими богатыми странами — и пациенты имеют доступ к хорошему медицинскому обслуживанию, команда Стефанссона обнаружила, что этот показатель составляет 0,3%.

Новая волна

15 июня Исландия открыла свои границы для несущественных посетителей из 31 европейской страны. Месяц спустя, 16 июля, страна также сняла ограничения для посетителей еще из 12 стран, включая Канаду, Новую Зеландию и Южную Корею. По данным Исландского совета по туризму, открытие дало толчок развитию индустрии туризма, хотя количество посетителей оставалось низким: летних туристов было примерно на 75–80% меньше, чем в 2019 году.

Бары в Рейкьявике вновь открылись 31 мая после двухмесячного закрытия. Фото: Haraldur Gudjonsson/AFP через Getty

Затем, 10 августа, пара туристов в аэропорту Рейкьявика дала положительный результат на SARS-CoV-2, проигнорировала правила и отправилась в город. Это вторжение привело к небольшому количеству случаев в августе, сосредоточенных в двух пабах и фитнес-центре, которые посещали туристы. Затем, в середине сентября, количество заражений резко увеличилось с 1 до 55 в неделю. «Этот единственный клон вируса смог распространиться и вызвать скрытую инфекцию повсюду, особенно в Рейкьявике, и внезапно мы увидели этот рост», — говорит Гуднасон. «Это свидетельство того, насколько сложно сдержать вирус».

К октябрю коронавирус был более широко распространен в сообществе, чем во время первой волны, достигнув пика в 291 случай заражения на 100 000 человек за 2 недели. 17 октября число активных инфекций, наконец, начало снижаться, что исследователи связывают с широкомасштабными процедурами тестирования, отслеживания и карантина, а также с новыми правительственными ограничениями и упором на ношение масок. «Надеюсь, скоро мы сможем начать ослаблять наши ограничения», — говорит Гуднасон.

Несмотря на вспышку, страна продолжает держать свои границы открытыми для туристов из некоторых стран, хотя требования к въезду теперь более строгие. Путешественники должны либо самостоятельно пройти карантин в течение 14 дней после прибытия, либо пройти два скрининговых теста: один по прибытии, затем пять дней карантина, а затем второй тест. Этот метод привел к открытию, что 20% людей, которые в конечном итоге дали положительный результат, получили отрицательный результат в первом раунде, отмечает Гуднасон. Это большое число, но оно согласуется с другими анализами ¹³ . Новое требование, вероятно, затронет многие штаммы вируса, которые в противном случае попали бы в страну.

В отличие от Новой Зеландии, которая закрыла свои границы, в Исландии никогда не поддерживали элиминацию из-за опасений, что страна обанкротится без туризма. Так что вполне возможно, что новые случаи будут продолжать возникать, — говорит Гуднасон. Кроме того, он и другие считают, что нынешняя вспышка может быть в значительной степени вызвана усталостью от пандемии, поскольку люди игнорируют меры предосторожности для здоровья после нескольких месяцев осторожности. «Я думаю, что мы будем иметь дело с вирусом, пытаясь максимально его подавить, пока не получим вакцину», — говорит он.

И исследования продолжаются в любой свободный час. Команда Палссона планирует проанализировать влияние вирусной нагрузки на результаты лечения пациентов и передачу вируса, а также использовать данные отслеживания контактов, чтобы выявить факторы риска сверхраспространяющегося события. «У нас были домохозяйства, где заражались почти все, а затем были другие места, где люди были переносчиками инфекции и оставались на рабочем месте, и никто не заражался», — говорит Палссон. «Это очень трудно понять».

В deCODE Стефанссон и его коллеги исследуют клеточные иммунные реакции и выясняют, могут ли люди с COVID-19очень больные вырабатывают антитела, направленные против собственных тканей. И вместе команды deCODE и университет-больница сотрудничают в области долгосрочных последствий COVID и того, как генетика влияет на восприимчивость и реакцию на болезнь.

«В течение длительного времени мы стремились собрать и опубликовать все, что мы узнаем о болезнях человека», — говорит Стефанссон. «Не может быть, чтобы мы не использовали эту возможность».

Шифрование и дешифрование с помощью тканевого фактора: факты и противоречия

1. Рао Л.В.М., Котари Х., Пендурти У.Р. Тканевой фактор: механизмы расшифровки. Фронт биосай. 2012;E4:1513–1527. [Бесплатная статья PMC] [PubMed] [Google Scholar]

2. Butenas S, Orfeo T, Mann KG. Тканевой фактор в коагуляции: какой? Где? Когда? Артериосклеры Тромб Васк Биол. 2009; 29:1989–1996. [Бесплатная статья PMC] [PubMed] [Google Scholar]

3. Bach RR. Шифрование тканевым фактором. Артериосклеры Тромб Васк Биол. 2006; 26: 456–461. [PubMed] [Google Scholar]

4. Versteeg HH, Ruf W. Тиоловые пути в регуляции протромботической активности тканевого фактора. Карр Опин Гематол. 2011;18:343–348. [PubMed] [Академия Google]

5. Чаргафф Э. Замечания о роли липидов в свертывании крови. Arch Sci Physiol. 1948; 2: 269–271. [Google Scholar]

6. Немерсон Ю. Потребность тканевого фактора в фосфолипидах при свертывании крови. Джей Клин Инвест. 1968; 47: 72–80. [Бесплатная статья PMC] [PubMed] [Google Scholar]

7. Бьорклид Э., Сторм Э. Очистка и некоторые свойства белкового компонента тканевого тромбопластина мозга человека. Биохим Дж. 1977; 165:89–96. [Бесплатная статья PMC] [PubMed] [Google Scholar]

8. Бах Р., Рифкин Д.Б. Выражение прокоагулянтной активности тканевого фактора: регуляция цитозольным кальцием. Proc Natl Acad Sci U S A. 1990; 87:6995–6999. [Бесплатная статья PMC] [PubMed] [Google Scholar]

9. Кришнасвами С., Филд К.А., Эджингтон Т.С., Моррисси Дж.Х., Манн К.Г. Роль поверхности мембраны в активации человеческого фактора свертывания X. J Biol Chem. 1992; 267:26110–26120. [PubMed] [Google Scholar]

10. Рапапорт С.И., Рао Л.В.М. Путь тканевого фактора: как он стал «прима-балериной». Тромб Хемост. 1995;74:7–17. [PubMed] [Google Scholar]

11. Neuenschwander PF, Bionco-Fisher E, Rezaie AR, Morrissey JH. Фосфатидилэтаноламин увеличивает активность тканевого фактора VIIa: повышение чувствительности к фосфатидилсерину. Биохим. 1995; 34:13988–13993. [PubMed] [Google Scholar]

12. Shaw AW, Pureza VS, Sligar SG, Morrissey JH. Локальная фосфолипидная среда модулирует активацию свертывания крови. Дж. Биол. Хим. 2007; 282:6556–6563. [PubMed] [Google Scholar]

13. Chen VM, Ahamed J, Versteeg HH, Berndt MC, Ruf W, Hogg PJ. Доказательства активации тканевого фактора аллостерической дисульфидной связью. Биохим. 2006;45:12020–12028. [PubMed] [Академия Google]

14. Ahamed J, Versteeg HH, Kerver M, Chen VM, Mueller BM, Hogg PJ, Ruf W. Дисульфидная изомеризация переключает тканевой фактор с коагуляции на передачу сигналов клетками. Proc Natl Acad Sci U S A. 2006;103:13932–13937. [Бесплатная статья PMC] [PubMed] [Google Scholar]

15. Le DT, Rapaport SI, Rao LVM. Отношения между связыванием фактора VIIa и экспрессией каталитической активности фактора VIIa/тканевого фактора на клеточных поверхностях. Дж. Биол. Хим. 1992; 267:15447–15454. [PubMed] [Google Scholar]

16. Maynard JR, Heckman CA, Pitlick FA, Nemerson Y. Связь активности тканевого фактора с поверхностью культивируемых клеток. Дж. Клин Инвест Н. Ю. 1975;55:814–822. [Бесплатная статья PMC] [PubMed] [Google Scholar]

17. Карсон С.Д., Арчер П.Г. Активность тканевого фактора в клетках Hela измеряли с помощью непрерывного хромогенного анализа и ридера ELISA. Рез. Тромб. 1986; 41: 185–195. [PubMed] [Google Scholar]

18. Бах Р.Р., Moldow CF. Механизм активации тканевого фактора на клетках HL-60. Кровь. 1997; 89: 3270–3276. [PubMed] [Google Scholar]

19. Вольберг А.С., Монро Д.М., Робертс Х.Р., Хоффманн М.Р. Дешифрование тканевого фактора: обработка ионофором вызывает изменения активности тканевого фактора с помощью фосфатидилсерин-зависимых и -независимых механизмов. Фибринол сгустка крови. 1999;10:201–210. [PubMed] [Google Scholar]

20. Le DT, Rapaport SI, Rao LVM. Изучение механизма усиления фактора VIIa клеточной поверхности/активации тканевого фактора фактора X в монослоях фибробластов после их воздействия N-этилмалемидом. Тромб Хемост. 1994; 72: 848–855. [PubMed] [Google Scholar]

21. Карсон С.Д., Джонсон Д.Р. Последовательные каскады ферментов: активация комплемента на клеточной поверхности вызывает повышенную активность тканевого фактора. Кровь. 1990; 76: 361–367. [PubMed] [Академия Google]

22. Карсон С.Д. Проявление скрытого тканевого фактора фибробластов происходит при концентрациях детергента, растворяющих плазматическую мембрану. Кровяной сгусток фибрин. 1996; 7: 303–313. [PubMed] [Google Scholar]

23. Otnaess AB, Prydz H, Bjorklid E, Berre A. Фосфолипаза C из Bacillus cereus и ее использование в исследованиях тканевого тромбопластина. Евр Дж Биохим. 1972; 27: 238–243. [PubMed] [Google Scholar]

24. Форман С.Д., Немерсон Ю. Мембранозависимая реакция коагуляции не зависит от концентрации субстрата, связанного с фосфолипидами: фактор жидкой фазы X регулирует внешнюю систему. Proc Natl Acad Sci U S A. 1986;83:4675–4679. [Бесплатная статья PMC] [PubMed] [Google Scholar]

25. Руф В., Рехемтулла А., Моррисси Дж. Х., Эджингтон Т. С. Фосфолипид-независимые и -зависимые взаимодействия, необходимые для функционирования рецептора тканевого фактора и кофактора. Дж. Биол. Хим. 1991; 266: 2158–2166. [PubMed] [Google Scholar]

26. Окубо Ю. З., Моррисси Дж. Х., Тайхоршид Э. Динамический взгляд на связывание мембраны и комплексообразование человеческого фактора VIIa и тканевого фактора. Джей Тромб Хемост. 2010;8:1044–1053. [Бесплатная статья PMC] [PubMed] [Google Scholar]

27. Тавуси Н., Дэвис-Харрисон Р.Л., Погорелов Т.В., Окубо Ю.З., Аркарио М.Дж., Клей М.С., Риенстра К.М., Тайхоршид Э., Моррисси Д.Х. Молекулярные детерминанты синергизма фосфолипидов в процессах свертывания крови. Дж. Биол. Хим. 2011; 286:23247–23253. [Бесплатная статья PMC] [PubMed] [Google Scholar]

28. Рехемтулла А., Руф В., Эджингтон Т.С. Целостность связи цистеин 186-цистеин 209 второй дисульфидной петли тканевого фактора необходима для связывания фактора VII. Дж. Биол. Хим. 1991; 266:10294–10299. [PubMed] [Google Scholar]

29. Bach R, Konigsberg WH, Nemerson Y. Тканевой фактор человека содержит связанные тиоэфиром пальмитат и стерат на цитоплазматическом полуцистине. Биохим. 1988; 14:4227–4231. [PubMed] [Google Scholar]

30. Krudysz-Amblo J, Jenny RJ, Knigy T, Matthews D, Mann KG, Butenas S. Аллостерическое окисление цистеина не играет роли в расшифровке тканевого фактора. 2011 [Google Scholar]

31. Канеко Х., Каккар В.В., Скалли М.Ф. Соединения ртути вызывают быстрое увеличение прокоагулянтной активности моноцитоподобного U9.37 ячеек. Бр Дж Гематол. 1994; 87: 87–93. [PubMed] [Google Scholar]

32. Pendurthi UR, Ghosh S, Mandal SK, Rao LV. Активация тканевого фактора: является ли переключение дисульфидной связи регуляторным механизмом? Кровь. 2007; 110:3900–3908. [Бесплатная статья PMC] [PubMed] [Google Scholar]

33. Kothari H, Nayak RC, Rao LV, Pendurthi UR. Дисульфидная связь цистин186-цистин 209 не является существенной для прокоагулянтной активности тканевого фактора или для его расшифровки. Кровь. 2010; 115:4273–4283. [Бесплатная статья PMC] [PubMed] [Google Scholar]

34. Furlan-Freguia C, Marchese P, Gruber A, Ruggeri ZM, Ruf W. Передача сигналов рецептора P2X7 способствует зависимому от тканевого фактора тромбозу у мышей. Джей Клин Инвест. 2011;121:2932–2944. [Бесплатная статья PMC] [PubMed] [Google Scholar]

35. Liang HPH, Hogg PJ. Критическая важность клеточной системы при изучении расшифровки тканевого фактора. Кровь. 2008; 112:912–913. [PubMed] [Google Scholar]

36. Pendurthi UR, Rao LVM. Деэнсерпция тканевого фактора: система клеточных моделей. Кровь. 2008;112:913. [Google Scholar]

37. Бах Р.Р., Монро Д. Что не так с гипотезой аллостерической дисульфидной связи? Артериосклеры Тромб Васк Биол. 2009; 29:1997–1998. [PubMed] [Google Scholar]

38. Рейнхардт С., фон Брюль М.Л., Манукян Д., Граль Л., Лоренц М., Альтманн Б., Длугай С., Гесс С., Конрад И., Оршидт Л., Макман Н., Раддок Л., Массберг С. , Engelmann B. Белковая дисульфидизомераза действует как сигнал реакции на повреждение, который усиливает образование фибрина посредством активации тканевого фактора. Джей Клин Инвест. 2008; 118:1110–1122. [Бесплатная статья PMC] [PubMed] [Google Scholar]

39. Cho J, Furie BC, Coughlin SR, Furie B. Критическая роль внеклеточной протеиндисульфидизомеразы во время образования тромбов у мышей. Джей Клин Инвест. 2008; 118:1123–1131. [Бесплатная статья PMC] [PubMed] [Google Scholar]

40. Ruf W, Versteeg HH. Тканевой фактор, мутировавший по аллостерической дисульфидной связи Cys186–Cys209, сильно нарушен в расшифрованной прокоагулянтной активности. Кровь. 2010; 116: 500–501. [Бесплатная статья PMC] [PubMed] [Google Scholar]

41. Kothari H, Rao LVM, Pendurthi UR. Cys186–Cys209дисульфид-мутированный тканевый фактор не равен скрытому тканевому фактору: нет нарушений в расшифровке дисульфидно-мутированного тканевого фактора. Кровь. 2010; 116: 502–503. [Google Scholar]

42. Ван ден Хенгель Л.Г., Кокатюрк Б., Рейтсма П.Х., Руф В., Верстег Х.Х. Полная отмена коагулянтной активности мономерного дисульфид-дефицитного тканевого фактора. Кровь. 2011; 118:3446–3448. [PubMed] [Google Scholar]

43. Liang HP, Brophy TM, Hogg PJ. Окислительно-восстановительные свойства дисульфидной связи Cys186–Cys209 тканевого фактора. Биохим Дж. 2011;437:455–460. [PubMed] [Академия Google]

44. Popescu NI, Lupu C, Lupu F. Роль PDI в регуляции тканевого фактора: активность FVIIa. Рез. Тромб. 2010; 125 (Приложение 1): S38–S41. [Статья бесплатно PMC] [PubMed] [Google Scholar]

45. Versteeg HH, Ruf W. Коагулянтная функция тканевого фактора усиливается протеин-дисульфидизомеразой независимо от активности оксидоредуктазы. Дж. Биол. Хим. 2007; 282:25416–25424. [PubMed] [Google Scholar]

46. Kothari H, Sen P, Pendurthi UR, Rao LV. Коагулянтная функция тканевого фактора, усиленная дисульфидизомеразой бычьего протеина: является ли загрязнитель фосфолипидом настоящим виновником? Кровь. 2008;111:3295–3296. [PMC free article] [PubMed] [Google Scholar]

47. Перссон Э. Протеиндисульфидизомераза не оказывает стимулирующего шаперонного эффекта на активацию фактора X растворимым тканевым фактором фактора VIIa. Рез. Тромб. 2008; 123:171–176. [PubMed] [Google Scholar]

48. Ратури А., Руф В. Влияние ингибирования активности шаперона дисульфидизомеразы протеина на активность тканевого фактора. Джей Тромб Хемост. 2010; 8: 1863–1865. [Бесплатная статья PMC] [PubMed] [Google Scholar]

49. Дрейк Т.А., Руф В., Моррисси Дж.Х., Эджингтон Т.С. Функциональный тканевой фактор представляет собой полностью клеточную поверхность, экспрессируемую на липополисахарид-стимулированных моноцитах крови человека, и неопластическую клеточную линию, конститутивно продуцирующую тканевой фактор. Джей Селл Биол. 1989;109:389–395. [Бесплатная статья PMC] [PubMed] [Google Scholar]

50. Плоплис В.А., Эджингтон Т.С., Фэйр Д.С. Инициация внешнего пути коагуляции. Ассоциация фактора VIIa с клеточной линией, экспрессирующей тканевой фактор. Дж. Биол. Хим. 1987; 262:9503–9508. [PubMed] [Google Scholar]

51. Fair DS, MacDonald MJ. Кооперативное взаимодействие между фактором VII и тканевым фактором, экспрессируемым на клеточной поверхности. Дж. Биол. Хим. 1987; 262:11692–11698. [PubMed] [Google Scholar]

52. Sakai T, Lund-Hansen T, Paborsky L, Pedersen AH, Kisiel W. Связывание человеческих факторов VII и VIIa с линией клеток карциномы мочевого пузыря человека (J82) J Biol Chem. 1989;264:9980–9988. [PubMed] [Google Scholar]

53. Broze GJ, Jr. Связывание человеческого фактора VII и VIIa с моноцитами. J Clin Invest N Y. 1982; 70: 526–535. [Бесплатная статья PMC] [PubMed] [Google Scholar]

54. Sen P, Ghosh S, Ezban M, Pendurthi UR, Vijaya Mohan RL. Влияние гликопегилирования на связывание и интернализацию фактора VIIa. гемофилия. 2010; 16: 339–348. [PubMed] [Google Scholar]

55. Kothari H, Rao LV, Pendurthi UR. Гликозилирование тканевого фактора не является существенным для его транспорта или функций. Джей Тромб Хемост. 2011;9: 1511–1520. [Бесплатная статья PMC] [PubMed] [Google Scholar]

56. Kothari H, Kaur G, Sahoo S, Idell S, Rao LV, Pendurthi U. Плазмин усиливает активность тканевого фактора клеточной поверхности в мезотелиальных и эндотелиальных клетках. Джей Тромб Хемост. 2009; 7: 121–131. [Бесплатная статья PMC] [PubMed] [Google Scholar]

57. Ravanat C, Archipoff G, Beretz A, Freund G, Cazenave JP, Freyssinet JM. Использование аннексина-V для демонстрации роли воздействия фосфатидилсерина в поддержании гемостатического баланса эндотелиальными клетками. Биохим Дж. 1992;282:7–13. [Бесплатная статья PMC] [PubMed] [Google Scholar]

58. Stuart MC, Reutelingsperger CP, Frederik PM. Связывание аннексина V с бислоями с различными композициями фосфолипидов с использованием стеклянных шариков в проточном цитометре. Цитометрия. 1998; 33: 414–419. [PubMed] [Google Scholar]

59. Rao LVM, Tait JF, Hoang AD. Связывание аннексина V с клеточной линией карциномы яичника человека (OC-2008). Контрастное влияние на активность фактора VIIa клеточной поверхности/тканевого фактора и активность протромбиназы. Рез. Тромб. 1992;67:517–531. [PubMed] [Google Scholar]

Как декодировать сертификат DOCSIS для диагностики состояния зависания модема

Введение

-reject(pk) состояние в системе терминации кабельного модема (CMTS).

Исходная информация

В некоторых случаях модемы переходят в состояние reject(pk). Это может быть вызвано определенными условиями, например, в сертификате CM эмитент CM не соответствует имени субъекта CA. 9S:Hitron Technologies Корневой центр сертификации кабельного модема из сертификата. SLOT 5/0: 10 мая 10:13:48.272 CET: получен новый недействительный сертификат CM от a84e.3fdd.84c4 SLOT 5/0: 10 мая 10:13:48. 272 CET: Тема сертификата CA не соответствует издателю сертификата CM СЛОТ 5/0: 10 мая 10:13:48.272 CET: дамп сертификата BPI+ CM: SLOT 5/0: 10 мая 10:13:48.272 CET: Эмитент отказавшего CM не найден. CMTS отправил отказ AUTH. СЛОТ 5/0: 10 мая 10:13:48.272 CET: Отправка KEK REJECT. Код причины:6 Причина:16 SLOT 5/0: 10 мая 10:13:48.272 CET: пакет отклонения авторизации BPI: a84e.3fdd.84c4

Эти выходные данные не отражают основную причину проблемы.

Эту статью можно использовать для создания читаемого сертификата (который можно открыть с помощью openssl или KeyChain на Mac) для выявления несоответствия.

Требования

Cisco рекомендует ознакомиться со следующими темами:

Базовая конфиденциальность (BPI) в DOCSIS
Система терминации кабельного модема (CMTS)

Совет . Чтобы лучше понять базовую конфиденциальность в DOCSIS, рекомендуется пройти базовую конфиденциальность DOCSIS 1.0 в статье Cisco CMTS.

Используемые компоненты

Этот документ не ограничен конкретными версиями программного и аппаратного обеспечения.

Информация в этом документе была создана на основе устройств в специальной лабораторной среде. Все устройства, используемые в этом документе, запускались с очищенной (по умолчанию) конфигурацией. Если ваша сеть работает, убедитесь, что вы понимаете потенциальное влияние любой команды.

Процедура декодирования

Задача 1. Соберите журналы

На CMTS для получения шестнадцатеричного дампа сертификата необходимо включить журналы. Введите эти команды.

  отладочный кабель mac-address  ver
отладка конфиденциальности кабеля
отладка кабеля конфиденциальности tlvs
auth-req отладки конфиденциальности кабеля
авторизация-представитель конфиденциальности отладки кабеля
отладка конфиденциальности кабеля auth-rej
информация об аутентификации конфиденциальности кабеля для отладки
сертификат конфиденциальности отладки кабеля
отладочный кабель bpi

Telnet к линейной карте и сбор журналов с LINECARD на CMTS.

 ОСКМ №  телнет 127.0.0.XY
Пытаюсь 127.0.0.XY... Открыть
clc_X_Y>ru
clc_X_Y#
clc_X_Y#показать лог

Вы можете получить результат, аналогичный этому.

 СЛОТ 5/0: 10 мая 10:13:48.260 CET: Дамп сертификата производителя BPI+: a84e.3fdd.84c4
  СЛОТ 5/0: 10 мая 10:13:48.260 CET: Дамп сертификата ЦС:
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x0000: 30 82 03 22 30 82 02 0A A0 03 02 01 02 02 10 43
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x0010: 64 B5 50 E8 ED 7E E5 57 14 5A C0 A2 67 52 EC 30
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x0020: 0D 06 092А 86 48 86 F7 0D 01 01 05 05 00 30 6F
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x0030: 31 0B 30 09 06 03 55 04 06 13 02 42 45 31 1F 30
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x0040: 1D 06 03 55 04 0A 13 16 74 43 6F 6D 4C 61 62 73
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x0050: 20 2D 20 45 75 72 6F 2D 44 4F 43 53 49 53 31 15
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x0060: 30 13 06 03 55 04 0B 13 0C 43 61 62 6C 65 20 4D
СЛОТ 5/0: 10 мая 10:13:48. 260 CET: 0x0070: 6F 64 65 6D 73 31 28 30 26 06 03 55 04 03 13 1F
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x0080: 45 75 72 6F 2D 44 4F 43 53 4953 20 43 61 62 6С
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x0090: 65 20 4D 6F 64 65 6D 20 52 6F 6F 74 20 43 41 30
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x00A0: 1E 17 0D 30 34 30 38 31 33 30 30 30 30 30 30 5A
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x00B0: 17 0D 32 34 30 38 31 32 32 33 35 39 35 39 5A 30
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x00C0: 81 86 31 0B 30 09 06 03 55 04 06 13 02 54 57 31
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x00D0: 1C 30 1A 06 03 55 04 0A 13 13 48 69 74 72 6F 6E
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x00E0: 20 54 65 63 68 6E 6F 6C 6F 67 6965 73 31 14 30
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x00F0: 12 06 03 55 04 0B 13 0B 45 75 72 6F 2D 44 4F 43
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x0100: 53 49 53 31 43 30 41 06 03 55 04 03 13 3A 48 69
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x0110: 74 72 6F 6E 20 54 65 63 68 6E 6F 6C 6F 67 69 65
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x0120: 73 20 43 61 62 6C 65 20 4D 6F 64 65 6D 20 52 6F
СЛОТ 5/0: 10 мая 10:13:48. 260 CET: 0x0130: 6F 74 20 43 65 72 74 69 66 69 63 61 74 65 20 41
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x0140: 75 74 68 6F 72 6974 79 30 81 9Ф 30 0Д 06 09 2А
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x0150: 86 48 86 F7 0D 01 01 01 05 00 03 81 8D 00 30 81
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x0160: 89 02 81 81 00 B8 47 DA 9D F1 F6 30 1B 8E 79 BE
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x0170: BE 10 C3 2D 9F 7D D6 C7 B2 50 16 AB 85 5C 1C 8C
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x0180: 9E 6B F7 15 60 B2 53 F4 2F 6D 49 0C 2C 3E 76 88
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x0190: 8A 8A 23 6B 25 47 61 AE B9 DF A8 A7 8C 4D 51 FB
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x01A0: E6 C2 0F D9C7 27 DD F7 D8 CC F0 D8 70 F8 75 75
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x01B0: F3 D8 B7 80 C2 36 B0 53 02 A4 E9 84 02 5F 66 AE
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x01C0: E7 59 9A 17 4A A0 B1 B4 BA F3 3B 63 C4 75 05 11
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x01D0: 40 F1 EB B3 C8 A0 E8 AD 6E 1B 59 CC 41 20 F8 94
СЛОТ 5/0: 10 мая 10:13:48.260 CET: 0x01E0: B3 94 23 A2 99 02 03 01 00 01 A3 26 30 24 30 12
СЛОТ 5/0: 10 мая 10:13:48. 260 CET: 0x01F0: 06 03 55 1D 13 01 01 FF 04 08 30 06 01 01 FF 02
СЛОТ 5/0: 10 мая 10:13:48.264 CET: 0x0200: 01 00 30 0E 06 03 55 1D 0F 01 01 FF 04 04 03 02
СЛОТ 5/0: 10 мая 10:13:48.264 CET: 0x0210: 01 06 30 0D 06 092А 86 48 86 F7 0D 01 01 05 05
СЛОТ 5/0: 10 мая 10:13:48.264 CET: 0x0220: 00 03 82 01 01 00 09 DB 24 B9 46 76 D7 D0 9F 70
СЛОТ 5/0: 10 мая 10:13:48.264 CET: 0x0230: 86 59 ED 7F 9B AC 96 FD AE 19 DD B3 51 3B A5 C0
СЛОТ 5/0: 10 мая 10:13:48.264 CET: 0x0240: 98 DA 80 2B 53 26 42 FA 6A 11 9F 6D 16 6F 76 F8
СЛОТ 5/0: 10 мая 10:13:48.264 CET: 0x0250: 9A F3 81 53 E8 DB EF 22 DF AC 3F 57 78 0E 70 78
СЛОТ 5/0: 10 мая 10:13:48.264 CET: 0x0260: 07 30 1D FF 19 70 34 E5 7A 52 47 99 B0 EE 7F EA
СЛОТ 5/0: 10 мая 10:13:48.264 CET: 0x0270: 23 99 DF CB 72 FF 0D BE AB 68 20 9F 16 C0 7C 69
СЛОТ 5/0: 10 мая 10:13:48.264 CET: 0x0280: 88 2D 00 6A AF 4B FF 93 A5 07 D3 F2 A8 F9 5B C4
СЛОТ 5/0: 10 мая 10:13:48.264 CET: 0x0290: DD 9F BF 49 36 C4 12 8A 64 C8 35 41 BB E2 B9 9B
СЛОТ 5/0: 10 мая 10:13:48.264 CET: 0x02A0: 52 45 67 38 DC 92 55 E3 33 A4 70 68 FC E7 6E 54
СЛОТ 5/0: 10 мая 10:13:48. 264 CET: 0x02B0: 96 CA 89 B4 65 8B 2C AA 58 24 FC 4D 68 D7 84 4E
СЛОТ 5/0: 10 мая 10:13:48.264 CET: 0x02C0: 36 3B B3 CA 9A 42 13 B1 FF 8C 66 D8 52 10 56 74
СЛОТ 5/0: 10 мая 10:13:48.264 CET: 0x02D0: C7 DD 58 C3 EE 9Д Е3 65 Е6 С1 5Д В9 75 С2 А8 С9
СЛОТ 5/0: 10 мая 10:13:48.264 CET: 0x02E0: 54 5B A1 85 38 3B E1 E1 DC 55 5D 3E DD 90 ED F8
СЛОТ 5/0: 10 мая 10:13:48.264 CET: 0x02F0: 3A B0 68 93 E9 4A C2 D4 7F DC 90 E3 86 E2 CF C3
СЛОТ 5/0: 10 мая 10:13:48.264 CET: 0x0300: F2 A3 92 84 B3 A3 9A F8 71 30 F8 24 71 C2 07 BD
СЛОТ 5/0: 10 мая 10:13:48.264 CET: 0x0310: E8 6C 3C F7 FC 82 08 86 84 84 1B C4 D8 97 D3 50
СЛОТ 5/0: 10 мая 10:13:48.264 CET: 0x0320: 59 72 2D D5 4C 0B
SLOT 5/0: 10 мая 10:13:48.264 CET: обнаружен существующий сертификат производителя для a84e.3fdd.84c4 с темой cn=Hitron Technologies Cable Modem Root Certificate Authority,ou=Euro-DOCSIS,o=Hitron Technologies,c=TW
СЛОТ 5/0: 10 мая 10:13:48.264 CET: BPI: установка a84e.3fdd.84c4 caidx:3
СЛОТ 5/0: 10 мая 10:13:48.264 CET: серийный номер производителя.  из сертификата a84e.3fdd.84c4: 4364B550E8ED7EE557145AC0A26752EC
SLOT 5/0: 10 мая 10:13:48.264 CET: Отпечаток пальца сертификата производителя a84e.3fdd.84c4 совпал.
SLOT 5/0: 10 мая 10:13:48.264 CET: cr10k_clc_snmp_bpiplus_broadcast_cert() CA idx:3 state:Chained rowStatus:Active prov:0 len:1078 idx:3 state:Chained rowState:Active prov:0 Learn:1 idx: 3
SLOT 5/0: 10 мая 10:13:48.268 CET: BPI: успешно отправлен сертификат ЦС на RP.
СЛОТ 5/0: 10 мая 10:13:48.268 CET: Успешная проверка информационного сообщения AUTH от a84e.3fdd.84c4.
SLOT 5/0: 10 мая, 10:13:48.268 CET: CMTS получил AUTH REQ от a84e.3fdd.84c4.
SLOT 5/0: 10 мая 10:13:48.268 CET: пакет запроса авторизации BPI: a84e.3fdd.84c4
СЛОТ 5/0: 10 мая 10:13:48.268 CET: Атрибуты BPKM: a84e.3fdd.84c4
СЛОТ 5/0: 10 мая 10:13:48.268 CET: Найдено COMPOUND CM Identification (длина = 173):
СЛОТ 5/0: 10 мая 10:13:48.268 CET: найден серийный номер (длина = 12):
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 32353331 36433030 38303433
СЛОТ 5/0: 10 мая 10:13:48. 268 CET: найден идентификатор производителя (длина = 3):
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 00:50F1
СЛОТ 5/0: 10 мая 10:13:48.268 CET: найден MAC-адрес (длина = 6):
СЛОТ 5/0: 10 мая 10:13:48.268 CET: A84E3FDD 84C4
SLOT 5/0: 10 мая 10:13:48.268 CET: найден открытый ключ RSA (длина = 140):
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 30818902 818100B0 D4F2B649 87FCE340
СЛОТ 5/0: 10 мая 10:13:48.268 CET: B21FB1E0 8CFE04DD DB3D05D5 34170886
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 7623EE25 4E4A61FC 6D134830 55F402CF
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 89B11B34 867B3EF7 D9FE6CBE 8B4C251F
СЛОТ 5/0: 10 мая 10:13:48.268 CET: DA5A2E47 D65C2120 8EFC72E2 238D5443
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 786F151A A7FE6C21 371957DD 3FEB8435
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 8AA1B7A2 181DAF7A 4F7DD4E9 128D953C
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 146B77F4 51A9F868 5D1A253F A9590AC0
СЛОТ 5/0: 10 мая 10:13:48.268 CET: F69D24DF 2B84C102 03010001
  СЛОТ 5/0: 10 мая 10:13:48.268 CET: найден сертификат CM (длина = 652):
СЛОТ 5/0: 10 мая 10:13:48. 268 CET: 30820288 308201F1 A0030201 02020C41
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 38344533 46444438 34433430 0D06092A
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 864886F7 0D010105 05003081 81310B30
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 055 04061302 5457311C 301A0603
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 55040A13 13486974 726F6E20 54656368
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 6E6F6C6F 67696573 310F300D 06035504
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 0B130644 4F435349 53314330 41060355
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 0403133A 48697472 6F6E2054 6563686E
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 6F6C6F67 69657320 4361626C 65204D6F
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 64656D20 526F6F74 20436572 74696669
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 63617465 20417574 686F7269 7479301E
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 170D3137 30313031 30303030 30305A17
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 0D333631 32323832 33353935 395А3081
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 86310B30 055 04061302 5457311C
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 301A0603 55040A13 13486974 726F6E20
СЛОТ 5/0: 10 мая 10:13:48. 268 CET: 54656368 6E6F6C6F 67696573 313D303B
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 06035504 0B13344E 6F2E2034 302C2057
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 752D6B75 6E672035 74682052 642E2C20
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 57752D6B 752C2054 61697065 673
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 69656E2C 20546169 77616E31 1A301806
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 03550403 13114138 3A34453A 33463A44
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 443A3834 3A433430 819F300D 06092A86
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 4886F70D 01010105 0003818D 00308189
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 02818100 B0D4F2B6 4987FCE3 40B21FB1
СЛОТ 5/0: 10 мая 10:13:48.268 CET: E08CFE04 DDDB3D05 D5341708 867623EE
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 254E4A61 FC6D1348 3055F402 CF89B11B
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 34867B3E F7D9ФЭ6К БЕ8Б4К25 1ФДА5А2Э
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 47D65C21 208EFC72 E2238D54 43786F15
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 1AA7FE6C 21371957 DD3FEB84 358AA1B7
СЛОТ 5/0: 10 мая 10:13:48.268 CET: A2181DAF 7A4F7DD4 E9128D95 3C146B77
СЛОТ 5/0: 10 мая 10:13:48. 268 CET: F451A9F8 685D1A25 3FA9590A C0F69D24
СЛОТ 5/0: 10 мая 10:13:48.268 CET: DF2B84C1 02030100 01300D06 092A8648
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 86F70D01 01050500 03818100 08DFC2DA
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 8C3ECCDA 98289410 Э1Б8657А 9А3Ф220Д
СЛОТ 5/0: 10 мая 10:13:48.268 CET: AE368029 0E89923F 0DF09E06 8142BAB7
СЛОТ 5/0: 10 мая 10:13:48.268 CET: E8A6D5B3 6D7604FF 6A07A8B8 409D0B0B
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 6D568AF4 F9395199 AB54126C E9C22F1B
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 63A 3B67EFB8 FCF0E755 F642E1E0
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 273A3853 F4DDBFF1 391E63CE 8BB7BBC0
СЛОТ 5/0: 10 мая 10:13:48.268 CET: 8AFC59FC 767C3FA5 A5EB255C 8878F4AB
СЛОТ 5/0: 10 мая 10:13:48.272 CET: 63665AA9CDCF779A 3DFE0C4C
SLOT 5/0: 10 мая 10:13:48.272 CET: Found COMPOUND SA Возможности (длина = 13):
СЛОТ 5/0: 10 мая 10:13:48.272 CET: список найденных крипто-пакетов (длина = 6):
СЛОТ 5/0: 10 мая 10:13:48.272 CET: 01000200 03:00
СЛОТ 5/0: 10 мая 10:13:48.272 CET: найдена версия BPI (длина = 1):
СЛОТ 5/0: 10 мая 10:13:48. 272 CET: 01
СЛОТ 5/0: 10 мая 10:13:48.272 CET: Найдено SAID (длина = 2):
СЛОТ 5/0: 10 мая 10:13:48.272 CET: 0000
СЛОТ 5/0: 10 мая 10:13:48.272 CET: КОНЕЦ BPKM Атрибуты: a84e.3fdd.84c4
СЛОТ 5/0: 10 мая 10:13:48.272 CET: Получите сертификат CM.
SLOT 5/0: 10 мая 10:13:48.272 CET: Cable5/0/12: Auth-Req содержит 1 SID.
SLOT 5/0: 10 мая 10:13:48.272 CET: Cable5/0/12: AuthReq с NULL SAID — модем D3.0.
СЛОТ 5/0: 10 мая 10:13:48.272 CET: EAE_BPI_REQ: DISABLE a84e.3fdd.84c4 — OK
СЛОТ 5/0: 10 мая 10:13:48.272 CET: BPI_AES: приоритет шифрования: aes128-des56-des40.
СЛОТ 5/0: 10 мая 10:13:48.272 CET: BPI_AES: AES является кандидатом.
СЛОТ 5/0: 10 мая 10:13:48.272 CET: Алгоритм шифрования BPI: sid:0 cfg_mod:1, cm_cap:0x7, назначено:3 aes_support:1
SLOT 5/0: 10 мая 10:13:48.272 CET: CMTS сгенерировал AUTH_KEY.
СЛОТ 5/0: 10 мая 10:13:48.272 CET: CMTS получила 0 в качестве первичного SAID — D3.0
СЛОТ 5/0: 10 мая 10:13:48.272 CET: Состояние CM: 2050 MAC: a84e.3fdd.84c4
SLOT 5/0: 10 мая 10:13:48.272 CET: проанализированный/сопоставленный MAC-адрес: a84e. S: Корневой центр сертификации кабельного модема Hitron Technologies из сертификата.
SLOT 5/0: 10 мая 10:13:48.272 CET: получен новый недействительный сертификат CM от a84e.3fdd.84c4
SLOT 5/0: 10 мая 10:13:48.272 CET: Тема сертификата CA не соответствует издателю сертификата CM
  В этих логах видно, что есть два отдельных шестнадцатеричных дампа.
   Шестнадцатеричный дамп сертификата ЦС. Он начинается со строки, выделенной жирным шрифтом   CA Certificate Dump:  .
  Шестнадцатеричный дамп сертификата CM. Он начинается со строки, выделенной полужирным шрифтом  Found CM Certificate (длина = 652):  .

   Задача 2. Санация сертификатов
  Для правильной обработки дампа сертификата необходимо удалить всю дополнительную информацию и оставить только шестнадцатеричные значения дампа.
   Примечание  . Регистр (верхний/нижний) и пробелы в дампе сертификата не имеют значения для этого процесса.
   Совет  : Быстрый и простой способ удалить все заголовки строк (номер слота, метку времени и т. д.) — удерживать клавишу ALT в текстовом редакторе, таком как Sublime или Notepad++.
  Пример дампа сертификата ЦС.
  30 82 03 22 30 82 02 0A A0 03 02 01 02 02 10 43
 64 B5 50 E8 ED 7E E5 57 14 5A C0 A2 67 52 EC 30
 0D 06 09 2A 86 48 86 F7 01 01 05 05 00 30 6F
 31 0B 30 09 06 03 55 04 06 13 02 42 45 31 1F 30
 1d 06 03 55 04 0a 13 16 74 43 6f 6d 4c 61 62 73
 20 2d 20 45 75 72 6f 2d 44 43 53 49 53 31 31 31 31 31 31 15
 30 13 06 03 55 04 0B 13 0C 43 61 62 6C 65 20 4D
 6F 64 65 6D 73 31 28 30 26 06 03 55 04 03 13 1F
 45 75 72 6F 2d 44 4F 43 53 49 53 20 43 61 62 6C
 65 20 4D 6F 64 65 6D 20 52 6F 6F 74 20 43 41 30
 1E 17 0D 30 34 30 38 31 33 30 30 30 30 30 5A
 17 0d 32 34 33 31 32 32 35 39 35 39 5А 30
 81 86 31 0Б 30 0906 03 55 04 06 13 02 54 57 31
 1C 30 1A 06 03 55 04 0A 13 13 48 69 74 72 6F 6E
 20 54 65 63 68 6E 6F 6C 67 69 65 73 31 14 30
 12 03 55 04 04 0b 13 0b 45 75 72 6f 2d 44 4f 43
 53 49 53 31 43 30 41 06 03 55 04 03 13 3A 48 69
 74 72 6F 6E 20 54 65 63 68 6E 6F 6C 67 69 65
 73 20 43 63 61.  62 6C 65 20 4D 6F 64 65 6D 20 52 6F
 6F 74 20 43 65 72 74 69 66 69 63 61 74 65 20 41
 75 74 68 6F 72 69 74 79 81 9F 30 0D 06 09 2A
 86 48 86 86. F7 0D 01 01 01 05 00 03 81 8D 00 30 81
 89 02 81 81 00 B8 47 DA 9D F1 F6 30 1B 8E 79 BE
 BE 10 C3 2D 9F 7D D6 C7 B2 50 16 AB 85 5C 1C 8C
 9E 6B F7 15 60 7C F7 15 60 B2 3 6 0 B2 53 F4 9F 88
 8A 8A 23 6B 25 47 61 AE B9 DF A8 A7 8C 4D 51 FB
 E6 C2 0F D9 C7 27 DD F7 D8 CC F0 D8 70 F8 75 75
 F3 D8 B7 80 C2 36 B0 53 04 A4 5F 8 8 66 AE
 E7 59 9A 17 4A A0 B1 B4 BA F3 3B 63 C4 75 05 11
 40 F1 EB B3 C8 A0 E8 AD 6E 1B 59 CC 41 20 F8 94
 B3 94 23 A2 99 02 03 01 A 3 02 24 30 12
 06 03 55 1D 13 01 01 FF 04 08 30 06 01 01 FF 02
 01 00 30 0E 06 03 55 1D 0F 01 01 FF 04 04 03 02
 01 06 30 0D 06 09 2A 86 48 86 F7 0D 01 01 05 05
 00 03 82 01 01 00 09 DB 24 B9 46 76 D7 D0 9F 9F 01 01 09 DB 24 B9 46 76 D7 D0 9F 9F 70
 86 59 ED 7F 9B AC 96 FD AE 19 DD B3 51 3B A5 C0
 98 DA 80 2B 53 26 42 FA 6A 11 9F 6D 16 6F 76 F8
 9A AC F3 81 53 E8 DB 80E 80 EF 3F 22 DF 70 78
 07 30 1D FF 19 70 34 E5 7A 52 47 99 B0 EE 7F EA
 23 99 DF CB 72 FF 0D BE AB 68 20 9F 16 C0 7C FF 69
 88 2D 00 00 6A 8 AF 3 A 4B F9 5B C4
 ДД 9F BF 4936 C4 12 8A 64 C8 35 41 BB E2 B9 9B
 52 45 67 38 DC 92 55 E3 33 A4 70 68 FC E7 6E 54
 96 CA 89 B4 65 8B 2C AA 58 24 FC 4D 68 3 B 3 B 68 D7 904 4E CA 9A 42 13 B1 FF 8C 66 D8 52 10 56 74
 C7 DD 58 C3 EE 9D E3 65 E6 C1 5D B9 75 C2 A8 C9
 54 5B A1 85 38 3B E1 E1 DC 55 5D 3E DD 90 6 ED F4 3A 90 B0 68 93 E9 4A C2 D4 7F DC 90 E3 86 E2 CF C3
 F2 A3 92 84 B3 A3 9A F8 71 30 F8 24 71 C2 07 BD
 E8 6C 3C F7 FC 82 08 86 84 84 1B C4 D8 97 D0 40 50 72 2D D5 4C 0B
  Сохраните этот файл под именем  cacert. txt.
  Пример дампа сертификата CM.
   30820288 308201F1 A0030201 02020C41
 38344533 46444438 34433430 0D06092A
 864886F7 0D010105 05003081 81310B30
 055 04061302 5457311C 301A0603
 55040A13 13486974 726F6E20 54656368
 6E6F6C6F 67696573 310F300D 06035504
 0B130644 4F435349 53314330 41060355
 0403133A 48697472 6F6E2054 6563686E
 6F6C6F67 69657320 4361626C 65204D6F
 64656D20 526F6F74 20436572 74696669
 63617465 20417574 686F7269 7479301E
 170D3137 30313031 30303030 30305A17
 0D333631 32323832 33353935 395A3081
 86310B30 055 04061302 5457311C
 301A0603 55040A13 13486974 726F6E20
 54656368 6E6F6C6F 67696573 313D303B
 06035504 0B13344E 6F2E2034 302C2057
 752D6B75 6E672035 74682052 642E2C20
 57752D6B 752C2054 61697065 673
 69656E2C 20546169 77616E31 1A301806
 03550403 13114138 3A34453A 33463A44
 443A3834 3A433430 819F300D 06092A86
 4886F70D 01010105 0003818D 00308189
 02818100 B0D4F2B6 4987FCE3 40B21FB1
 E08CFE04 DDDB3D05 D5341708 867623EE
 254E4A61 FC6D1348 3055F402 CF89B11B
 34867B3E F7D9FE6C BE8B4C25 1FDA5A2E
 47D65C21 208EFC72 E2238D54 43786F15
 1AA7FE6C 21371957 DD3FEB84 358AA1B7
 A2181DAF 7A4F7DD4 E9128D95 3C146B77
 F451A9F8 685D1A25 3FA9590A C0F69D24
 DF2B84C1 02030100 01300D06 092A8648
 86F70D01 01050500 03818100 08DFC2DA
 8C3ECCDA 98289410 E1B8657A 9A3F220D
 AE368029 0E89923F 0DF09E06 8142BAB7
 E8A6D5B3 6D7604FF 6A07A8B8 409D0B0B
 6D568AF4 F9395199 AB54126C E9C22F1B
 63A 3B67EFB8 FCF0E755 F642E1E0
 273A3853 F4DDBFF1 391E63CE 8BB7BBC0
 8AFC59FC 767C3FA5 A5EB255C 8878F4AB
 63665AA9 CDCF779A 3DFE0C4C
   Save this filewith a name    cmcert. txt     .
  Задача 3. Подготовка файла для утилиты xxd
  XXD — это утилита для Linux/Mac, позволяющая преобразовывать шестнадцатеричный дамп в двоичный файл и наоборот. Для работы XXD необходимо, чтобы шестнадцатеричные данные имели определенный заголовок строки. Используйте следующий скрипт Python, который добавляет необходимый заголовок:

  TVANEGRO-M-N1QP:Desktop tvanegro$ cat addoffset.py
 import fileinput
 import sys  i = 0
 для строки в fileinput.input():
 line=line.replace(" ", "")
 print("%06x: %s" % (i,line.strip()))
 i = i+int(len(line.strip())/2)

  Задача 4. Преобразование сертификатов из Hexdump в Двоичный формат
  Запустите эту команду, чтобы преобразовать сертификат ЦС.
    python3.5 addoffset.py cacert.txt | xxd -r > cacert.crt
  Запустите эту команду, чтобы преобразовать сертификат CM.
    python3.5 addoffset. py cmcert.txt | xxd -r > cmcert.crt
  Эти сгенерированные файлы CRT теперь можно проверить на наличие несоответствий.
  Задача 5. Проверка сертификатов
  Для чтения файлов используйте утилиту Openssl или Keychain.
  Пример использования утилиты openssl для сертификата ЦС.
  TVANEGRO-M-N1QP:Desktop tvanegro$  openssl x509 -inform der -in cacert.crt -noout -text
 Сертификат:
 Данные:
 Версия: 3 (0x2)
 Серийный номер:
 43:64:b5:50:e8:ed:7e:e5:57:14:5a:c0:a2:67:52:ec
 Алгоритм подписи: sha1WithRSAEncryption
 Издатель: C=BE, O=tComLabs — Euro-DOCSIS, OU=кабельные модемы, CN=Euro-DOCSIS Корень кабельного модема CA
 Срок действия
 Не ранее: 13 августа 00:00:00 2004 GMT
 Не позже: 12 августа 23:59:59 20:24 GMT
 Тема: C=TW, O=Hitron Technologies,  OU=Euro-DOCSIS , CN=Hitron Technologies Корневой центр сертификации кабельного модема
 Информация об открытом ключе субъекта:
 Алгоритм открытого ключа: rsaEncryption
 Открытый ключ RSA: (1024 бит)
 Модуль (1024 бит):
 00:b8:47:da:9d:f1:f6:30:1b:8e:79 :be:be:10:c3:
 2d:9f:7d:d6:c7:b2:50:16:ab:85:5c:1c:8c:9e:6b:
 f7:15:60:b2:53 :f4:2f:6d:49:0c:2c:3e:76:88:8a:
 8a:23:6b:25:47:61:ae:b9:df:a8:a7:8c:4d:51: fb:
 e6:c2:0f:d9:c7:27:dd:f7:d8:cc:f0:d8:70:f8:75:
 75:f3:d8:b7:80:c2:36:b0: 53:02:a4:e9:84:02:5f:
 66:ae:e7:59:9a:17:4a:a0:b1:b4:ba:f3:3b:63:c4:
 75:05: 11:40:f1:eb:b3:c8:a0:e8:ad:6e:1b:59:cc:
 41:20:f8:94:b3:94:23:a2:99
 Экспонента: 65537 (0x10001)
 Расширения X509v3:
 X509v3 Основные ограничения: критический
 CA:TRUE, pathlen:0
 Использование ключа X509v3 : Critical
 Знак сертификата, Знак CRL
 Алгоритм подписи: sha1WithRSAEncryption
 09:db:24:b9:46:76:d7:d0:9f:70:86:59:ed:7f:9b:ac:96:fd:
 ae:19:dd:b3:51:3b:a5:c0:98:da:80:2b:53:26:42:fa:6a:11:
 9f:6d:16:6f:76:f8: 9a:f3:81:53:e8:db:ef:22:df:ac:3f:57:
 78:0e:70:78:07:30:1d:ff:19:70:34:e5:7a :52:47:99:b0:ee:
 7f:ea:23:99:df:cb:72:ff:0d:be:ab:68:20:9f:16:c0:7c:69:
 88:2d:00: 6a:af:4b:ff:93:a5:07:d3:f2:a8:f9:5b:c4:dd:9f:
 bf:49:36:c4:12:8a:64:c8:35:41 :bb:e2:b9:9b:52:45:67:38:
 dc:92:55:e3:33:a4:70:68:fc:e7:6e:54:96:ca:89:b4: 65:8b:
 2c:aa:58:24:fc:4d:68:d7:84:4e:36:3b:b3:ca:9a:42:13:b1:
 ff:8c:66:d8: 52:10:56:74:c7:dd:58:c3:ee:9d:e3:65:e6:c1:
 5d:b9:75:c2:a8:c9:54:5b:a1:85:38 :3b:e1:e1:dc:55:5d:3e:
 dd:90:ed:f8:3a:b0:68:93:e9:4a:c2:d4:7f:dc:90:e3:86: e2:
 ср:c3:f2:a3:92:84:b3:a3:9a:f8:71:30:f8:24:71:c2:07:bd:
 e8:6c:3c:f7:fc:82:08:86:84:84:1b :c4:d8:97:d3:50:59:72:
 2d:d5:4c:0b

  Пример использования утилиты openssl для сертификата CM.
  TVANEGRO-M-N1QP:Desktop tvanegro$  openssl x509 -inform der -in cmcert.crt -noout -text
 Сертификат:
 Данные:
 Версия: 3 (0x2)
 Серийный номер:
 41:38:34 :45:33:46:44:44:38:34:43:34
 Алгоритм подписи: sha1WithRSAEncryption
 Эмитент: C=TW, O=Hitron Technologies,  OU=DOCSIS  , CN=Hitron Technologies Корневой центр сертификации кабельных модемов
 Срок действия
 Не ранее: 1 января 00:00:00 GMT
 Не ранее: 28 декабря 23:59:59 2036 GMT
 Тема: C=TW, O=Hitron Technologies, OU=№. 40, Wu-kung 5th Rd., Wu-ku, Taipei Hsien, Taiwan, CN=A8:4E:3F:DD:84:C4
 Информация об открытом ключе субъекта:
 Алгоритм открытого ключа: rsaEncryption
 Открытый ключ RSA: (1024 бит)
 Модуль (1024 бит):
 00:b0:d4:f2:b6:49:87:fc:e3:40:b2:1f:b1:e0:8c:
 fe:04:dd:db:3d :05:d5:34:17:08:86:76:23:ee:25:
 4e:4a:61:fc:6d:13:48:30:55:f4:02:cf:89:b1:1b:
 34:86:7b:3e:f7:d9:fe:6c:be: 8b:4c:25:1f:da:5a:
 2e:47:d6:5c:21:20:8e:fc:72:e2:23:8d:54:43:78:
 6f:15:1a: a7:fe:6c:21:37:19:57:dd:3f:eb:84:35:
 8a:a1:b7:a2:18:1d:af:7a:4f:7d:d4:e9:12 :8d:95:
 3c:14:6b:77:f4:51:a9:f8:68:5d:1a:25:3f:a9:59:
 0a:c0:f6:9d:24:df:2b :84:c1
 Экспонента: 65537 (0x10001)
 Алгоритм подписи: sha1WithRSAEncryption
 08:df:c2:da:8c:3e:cc:da:98:28:94:10:e1:b8:65:7a:9a :3f:
 22:0d:ae:36:80:29:0e:89:92:3f:0d:f0:9e:06:81:42:ba:b7:
 e8:a6:d5:b3:6d:76:04:ff:6a:07:a8:b8: 40:9d:0b:0b:6d:56:
 8a:f4:f9:39:51:99:ab:54:12:6c:e9:c2:2f:1b:63:90:54:3a:
 3b:67:ef:b8:fc:f0:e7:55:f6:42:e1:e0:27:3a:38:53:f4:dd:
 bf:f1:39:1e:63:ce:8b :b7:bb:c0:8a:fc:59:fc:76:7c:3f:a5:
 a5:eb:25:5c:88:78:f4:ab:63:66:5a:a9:cd: cf:77:9a:3d:fe:
 0c:4c
  Вы видите, что поле  OU= (Организационная единица)  не совпадает.  В примере вы видите  DOCSIS  и  Евро-DOCSIS.  Это причина, по которой CMTS отклоняет сертификат.

  Вы можете использовать инструмент «Связка ключей» в Mac OS для просмотра сертификатов.

  Вопросы, концепции и типы декодирования кода
   Декодирование кода — интересная тема для начала подготовки к конкурсным экзаменам   . Его можно просто понимать как набор вопросов, основанных на определенных скрытых правилах, нахождение которых учащиеся должны расшифровать сообщение и дать правильный ответ. Вопросы декодирования кода появляются в  логических рассуждений  раздел экзаменов. В этом блоге мы представляем вам подробный анализ концепции кодирования и декодирования, а также широкий спектр практических вопросов, которые помогут вам с честью сдать экзамен.
    Связанное чтение: Мантра успеха для конкурсных экзаменов

Этот блог включает в себя:
   Что такое кодирование, декодирование?
  Типы кодирования-декодирования   Буквенное кодирование
   Letter to Number Coding
   Substitutional Coding
   Chinese Coding
   LSN Coding
   Conditional Coding
   Clock Coding
   Binary Coding


   Usage of Alphabetical Order    EJOTY Technique
   Position of an Alphabet from the Конец


  Советы и рекомендации по решению вопросов по кодированию и декодированию
  Объяснение вопросов по кодированию и декодированию
  Практика кодирования и декодирования MCQ
  Кодирование, декодирование PDF
  Рабочий лист кодирования и декодирования
  Книги по кодированию и декодированию, раздел рассуждений
  Часто задаваемые вопросы

   Что такое кодирование-декодирование?
  Проще говоря, кодирование — это фактически процесс, при котором слово или ряд чисел зашифровываются в определенный код или шаблон, созданный по определенному набору правил.  С другой стороны, декодирование противоположно тому, что направлено на расшифровку конкретного кода на основе нахождения общего шаблона или структуры.

 Типы кодирования-декодирования    Существуют различные типы вопросов по кодированию и декодированию, которые вы найдете на конкурсных экзаменах. Ниже перечислены некоторые из популярных типов:

 Буквенное кодирование    Алфавиты слова кодируются с использованием различных операций, таких как сложение, вычитание, замена и т. д. в этом методе кодирования и декодирования. Кандидаты должны использовать те же методы для декодирования кода другого слова.

 Буквенно-цифровое кодирование     В этой форме кодирования-декодирования слову присваиваются числовые кодовые значения или числу присваиваются буквенно-буквенные коды.

 Подстановочное кодирование     В этой форме кодирования-декодирования слова шифруются или кодируются соответствующим термином.

 Китайское кодирование    Несколько утверждений, содержащих одни и те же слова, но в другом порядке, будут закодированы как слова, символы или знаки в этой форме кодирования и декодирования. Кандидаты должны найти коды слов, ища общие термины в нескольких предложениях, так как код слова будет одинаковым в обоих.

 Кодирование LSN     Слова из различных утверждений кодируются буквами, символами и цифрами с использованием различных процедур в этой форме кодирования и декодирования. Кандидаты должны сделать вывод о причинах использования букв, символов и цифр.

 Условное кодирование    В этой форме кодирования-декодирования будет представлено несколько процедур, и заявители должны выполнить все указанные требования, чтобы получить код определенного слова.

 Кодирование по часам    Числа от 1 до 12 кодируются в этой форме кодирования-декодирования, и ответы на вопросы даются по часам.

 Двоичное кодирование    Двоичные значения, такие как 0 и 1, используются для кодирования десятичных чисел в этой форме кодирования-декодирования.
  Использование алфавитного порядка
  Вы можете запомнить английские алфавиты и соответствующие им числовые значения, чтобы увеличить свою скорость. Позиция буквы в английском алфавите считается значением алфавита в вопросах кодирования декодирования, основанных на серии букв.
  Техника EJOTY
  Техника EJOTY очень полезна для определения положения алфавитов. Например, если вы хотите определить положение буквы «R», то, как мы видим, «T» равно 20, значит, «R» равно 20 – 2 = 18.
  Позиция в алфавите с конца
  Вы можете определить положение алфавита с конца, вычитая его значение из числа 27. Например, положение Е с конца равно 27 – 5 (поскольку Е является 5-м алфавитом) = 22. Это полезно, когда вам придется столкнуться с типом вопроса о кодировании декодирования, который требует, чтобы вы рассматривали положение алфавитов с конца.
  Советы и рекомендации по решению вопросов, связанных с декодированием кода
   Во время подготовки к теме декодирования кода важно ознакомиться с некоторыми советами, которые помогут вам быстро ответить на вопросы. Обратитесь к нижеприведенным методам для того же-
   Начните с внимательного прочтения вопроса и запишите все важные слова вместе с их кодами.
  Попробуйте проанализировать образец кода, который вам дали. Вы можете применить метод удара и пробы и проверить различные правила.
  Вы также можете использовать метод исключения, чтобы упростить котировку и удалить ненужные значения.
  Важно отметить, что вопросы кодирования декодирования могут быть решены с использованием более чем одного приема.
  Решение множества вопросов поможет вам в подготовке.

    Читайте также: Логические рассуждения для конкурсных экзаменов
   Объяснение вопросов по кодированию и декодированию
   Теперь, когда вы знаете, что означает кодирование-декодирование, давайте рассмотрим некоторые основные проблемы этой темы и способы их решения.
   1. Предположим, что конкретный «ТИГР» записывается как «QDFHS». Узнайте, как в том же коде будет писаться «РЫБА»?
   ГЕРХ
  GRHE
  ГРЕХ
  ГХРЭ
  ГЭХР

    Объяснение: Чтобы решить этот вопрос кодирования-декодирования, вы должны перевернуть слово и переставить каждую букву на -1. Обратный порядок FISH – это HSIF, теперь вычтите 1 из каждого алфавита HSIF. Код FISH — GRHE.
   2. При использовании определенного кода «HILTON» шифруется как «IHTLNO». Выберите правильный вариант для «МИЛЛИАРДА», закодированного в той же форме?
   миллиард
  ИБОИЛЛН
  ИБЛЛОЙН
  IBLOILN
  ИБОЛЛИН

    Объяснение: Сначала буквы группируются в пары по две, такие как BI, LL, IO, N. Положение соответствующих букв изменяется во всех парах, которые составляют их IB, LL, OI, N. Следовательно, код для BILLION становится IBLLOIN.
   3. Если «FROZEN» расшифровывается как «OFAPSG». Отметьте правильный вариант, который изображает «РАСПЛАВЛЕННЫЙ», написанный таким образом?
   ОФПОМН
  ОФСМПН
  ОФУМПН
  ОФУНПН
  ОФУМОН

    Объяснение: Простой прием, позволяющий решить этот вопрос, состоит в том, чтобы перевернуть слово и +1 к каждой букве. Алфавитная обратная сторона РАСПЛАВЛЕННОГО — NETLOM. Теперь, если мы добавим 1 к каждой букве, код РАСПЛАВЛЕННОГО станет OFUMPN.
    Обязательно прочтите:     Типы вопросов-рассуждений
  Прежде чем вы попробуете свои силы в ответах на приведенные ниже вопросы, посмотрите полезное видео, которое поможет вам освоить несколько важных советов и приемов. -
 <noscript><img loading='lazy' src='/800/600/http/fenster-technik.ru/wp-content/uploads/63c35069c768e208ccbf4108df147fc7.jpg' /></noscript> youtube.com/embed/0qTnewnVRLo?feature=oembed" frameborder="0" allow="accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture" allowfullscreen=""/>  Предоставлено: Wifistudy   Практика декодирования кода MCQ
   Вот список различных вопросов по декодированию кода для вашей практики, поэтому запишите свои ответы в комментариях ниже, и мы сообщим вам, если вы правы. или нет!
   1. Используя определенный шаблон, «ROAR» кодируется как «URDU». Выберите правильный вариант того, как будет написано «URDU» на основе того же кода?
   VXDQ
  СУГКС
  РЕВ
  ВСОВ
  ВЗКП

   2. Если «LIMCA» зашифровано в коде как «HJLDZ». Отметьте правильный выбор, если тот же код зашифрован, что и «IFWJBP»?
   МЕКСИКА
  МЕРКУРИЙ
  ЯПОНИЯ
  ПОЛУНОЧЬ
  ХОНДУС

   3. Принимая алфавитный порядок в английском языке, если каждая альтернативная буква, начинающаяся с B и далее, специально закодирована в меньшие буквы, а если другие закодированы в заглавные буквы, то узнайте, как вы будете писать 3-й день со вторника в этом коде.  ?
   Ср е Д Н е С д н Г
  С Р Е Д Н Е С Д А Г
  Чт У Р С д А Г
  Чт У р С Д А Г
  Ф Р И Д А Г

   3. Если буквы в слове «ЦИЛИНДР» расположены в другом порядке алфавита, найдите букву, которая будет дальше всего от первой буквы этого слова?
   Н
  Е
  Д
  Р
  Ничего из этого

   4. В определенном коде «ОПРЕДЕЛЕННЫЙ» кодируется как «BFQUZJM». Выберите правильный вариант для «ОБЫЧНОГО», составленного с использованием того же кода.
   ЛВМЕЗОД
  НТКОМБФ
  НТОКНБФ
  LTMCZOF
  Ни один из этих

  Теперь, помимо этих основных проблем, мы также перечислили некоторые вопросы кодирования декодирования с повышенным уровнем сложности.
   5. Если «ЦЕЛЬ» кодируется определенным образом как «UPPRSOE». Выберите вариант «ВОДА», закодированный в той же форме?
   ВОДА
  АВТРЕ
  АВЕТР
  ПОГОДА
  ТРВАЭ

   6.  В «ПРОЩЕНИЕ» кодируется по определенной схеме как «DPPHGWC». Выберите правильный вариант для «ЗАПРОСА», закодированного таким же образом?
   ПФОВКУР
  ТФОВЦРУ
  ПОФЦВУР
  ТОФКВУР
  Ни один из этих

   7. Если «РАЦИОНАЛЬНЫЙ» кодируется как «ТАРНОИЛА», то как в этом коде будет зашифровано «БРУТАЛЬНЫЙ»?
   УБРТАЛ
  УРБЛАТ
  УБРАТЛ
  УРБТАЛ
  Ничего из этого

   8. Если «МЕАНДЕР» кодируется как «4515459», то «МАТЕМАТИКА» кодируется как
   67250623070
  41285412931
  45038401854
  57159413955
  Ничего из этого

   9. Используя определенный код цифр и букв,
 "134" означает "хорошо и вкусно",
 "478" означает "смотреть хорошие картинки" и
 "729" означает "изображения бледные"
   Какие из следующих цифр используются для кодирования «видеть»?
   9
  2
  1
  8

   10.  Взяв конкретный код, ПРОГНОЗ закодирован как 961473, РОЗА закодирован как 6821, СТУЛ зашифрован как 73456, тогда как вы будете писать ПОИСК?
   246173
  214673
  214763
  216473

   11. Используя определенный код цифр и букв,
 'Pit na som' означает 'принеси мне воды'
 'Na jo tod' означает 'вода это жизнь'
 'Tub od pit' означает 'дай мне toy»
   «Jo lin kot» кодируется как «жизнь и смерть», а затем найдите, что из следующего изображает «есть» в этой схеме кодирования и декодирования?
   Джо
  На
  Тод
  Линь

   12. Использование чисел для Z = 2197 и R = 729. Как мы можем обозначить «J» в этом коде?
   216
  512
  124
  125

   13. С помощью кодирования и декодирования по определенному образцу слово шифруется заглавными буквами с подчеркиванием одной буквы.  Для каждой буквы в конкретном слове используется определенный шаблон кодирования. Этот код составляется из 1, 2, 3, 4 или 5 в том же порядке. Теперь узнайте правильный код подчеркнутой буквы в слове. Номер этого кода будет представлять ответ.
  Ф Л И Е С
   N
  Р
  С
  Г
  Ф

   14. В этом вопросе кодирования-декодирования см. приведенный ниже код для вопросов 1-5:
   «Неправильный и резкий» записывается как 476
 «Свет очень резкий» записывается как 8243
 «Правильно очень неправильно» записывается как 2817
 «Нож острый» записывается как 548
   1. «Нож» записывается как?
   3
  4
  5
  6

   2. «Неверно» будет записано как?
   4
  6
  5
  7

   3. «Очень» будет писаться как?
   3
  4
  2
  1

   4.  Как будет написано «Не тот нож»?
   47
  45
  75
  85

   5. «Резкий» будет написано?
   3
  4
  5
  6

    Обязательно прочтите: Вопросы по силлогизму
   Кодирование-декодирование PDF
  Кодирование-декодирование-вопросы-PDFЗагрузить
  Кодирование-декодирование. Decoding WorksheetDownload
  Books for Coding and Decoding Reasoning Section
  Упомянутые ниже книги для раздела рассуждений содержат специальные разделы по теме кодирования и декодирования:
      Книги
  Ссылки для покупки
   Новый подход к рассуждениям Б.С. Сиджвали и С. Сиджвали Арихант
  Купить здесь
   Аналитическое рассуждение М.К. Панди
  Купить здесь
   Многомерное рассуждение Мишры и Кумара Доктор Лал
  Купить здесь
   Сборник рассуждений для конкурсных экзаменов Pearson
  Купить здесь
   Способность к общим рассуждениям для конкурсных экзаменов – SSC/банковское дело/оборона/железная дорога/страхование
  Купить здесь
   Быстрые способы рассуждений (вербальные, невербальные, аналитические и критические) для конкурсных экзаменов
  Купить здесь


    Книги по логическим рассуждениям для всех конкурсных экзаменов
  Часто задаваемые вопросы
   Что такое кодирование-декодирование?
  Большинство экзаменов на пригодность включают компонент по кодированию и расшифровке логического мышления.

Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *

Email *

Сайт

Книги	Ссылки для покупки
Новый подход к рассуждениям Б.С. Сиджвали и С. Сиджвали Арихант	Купить здесь
Аналитическое рассуждение М.К. Панди	Купить здесь
Многомерное рассуждение Мишры и Кумара Доктор Лал	Купить здесь
Сборник рассуждений для конкурсных экзаменов Pearson	Купить здесь
Способность к общим рассуждениям для конкурсных экзаменов – SSC/банковское дело/оборона/железная дорога/страхование	Купить здесь
Быстрые способы рассуждений (вербальные, невербальные, аналитические и критические) для конкурсных экзаменов	Купить здесь
