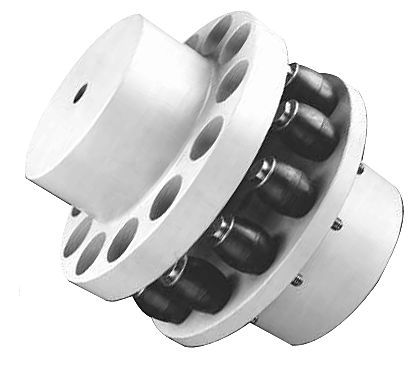

Муфта упругая втулочно-пальцевая (МУВП) – изготовление по чертежам

Муфта МУВП применяется в машиностроении для передачи крутящего момента при соединении двух валов, расположенных на одной оси. Втулочно-пальцевую муфту обычно заказывают для редукторов, насосов, вентиляторов, станков и другого оборудования. Применение такого изделия обеспечивает плавность запуска и торможения, нивелирует малые осевые отклонения. При этом мощность оборудования не меняется.

Муфта упругая втулочно-пальцевая с тормозным шкивом используется в соединениях соосных валов при передаче крутящего момента 6,3–16 000 Нм. Резиновые кольца снижают динамическую нагрузку, исключают рывки во время запуска и остановки механизмов.

ООО «Калужский опытно-механический завод» изготавливает муфты МУВП в соответствии с ГОСТ 21424-93. Упругая втулочно пальцевая муфта МУВП состоит из двух полумуфт, пальцев, резиновых втулок и гаек.

Наша продукция обладает следующими характеристиками:

• Надежность и долговечность за счет качественных материалов и грамотного производства;
• Эластичность. Благодаря эластичным элементам внутри муфта МУВП компенсирует угловые, радиальные и осевые смещения валов;
• Электроизоляционные и демпфирующие способности. Качественные муфты МУВП создают надежное соединение, компенсируют нагрузки во время передачи между валов крутящего момента.

ООО «Калужский опытно-механический завод» занимается производством муфт МУВП (тормозным шкивом изделия оснащаются с учетом требований ГОСТ 21424-93).

Упругие втулочно-пальцевые муфты изготавливаются на передовом зарубежном оборудовании специалистами высокой квалификации. Кроме изделий по стандартным параметрам, мы можем изготовить их по чертежам заказчика, а также привлечь инженеров к разработке чертежей в соответствии с пожеланиями и техническим заданием Заказчика. Возможно изготовление единичного (опытного) заказа, а также оптовая партия. Ознакомиться с техническими характеристиками МУВП муфт можно в представленных таблицах — есть варианты исполнения и расточек под разные задачи.

Чтобы убедиться в высоком качестве нашей продукции, купите муфты МУВП с доставкой в ваш регион. Для заказа нужно связаться с отделом продаж по номеру телефона в шапке сайта либо отправить заявку по электронной почте. Наши специалисты предоставят подробную информацию по любым вопросам, касающимся ассортимента, сроков изготовления и доставки по России, в Беларусь и другие страны. Сотрудничество с проверенными транспортными компаниями позволяет оперативно доставить изделия по воздуху, воде, железной или автомобильной дороге.

1 — полумуфта; 2 — палец; 3 — втулка распорная; 4 — втулка упругая.

Варианты исполнений муфт МУВП:

Исполнение 1 — обе полумуфты с расточкой под цилиндрический конец вала
Исполнение 2 — обе полуфуфты с расточкой под конический конец вала

Исполнение 3 — полумуфта 1 с расточкой под цилиндрический конец вала, полумуфта 2 под конический
Исполнение 4 — полумуфта 1 с расточкой под конический конец вала, полумуфта 2 под цилиндрический

Калужский опытно-механический завод изготавливает муфты МУВП в соответствии с требованиями ГОСТа 21424-93.

Технические характеристики муфт МУВП



Номер муфты	Номинальный крутящий момент  Ткр, Нxм	d  H8	d1 H9	d H8	d1 H9	D, не более	L, не более, для исполнений				l, h24, не более, для исполнений				Частота вращения, с-1, не более	Масса, кг
		Ряд 1		Ряд 2			1	2	3	4	1	2	3	4
МУВП-1	6,3	9		—		71	43	—	43	—	20	—	13	—	147	0,58
		10		—			49	43	49	—	23	20	16	—		0,60
		11		—												0,59
МУВП-2	16,0	12		—		75	63	53	63	—	30	25	20	—	127	0,70
		14		—												0,68
		16		—			83	59	83	59	40	28	30	18		0,75
МУВП-3	31,5	16		—		90	84	60	84	60					106	1,52
		18		—												1,40
		—		19												1,38
МУВП-4	63,0	20		—		100	104	76	104	76	50	36	38	24	95	2,02
		22		—												2,04
		—		24												1,96
МУВП-5	125,0	25		—		120	125	89	125	89	60	42	44	26	77	3,97
		28		—												4,13
		—		30			165	121	165	121	80	58	60	38		4,37
МУВП-6	250,0	32		—		140									63	5,91
		—		35												6,21
		36		—												6,25
		—		38												6,28
		40		—			225	169	225	169	110	82	85	56	63	6,63
		—		42												6,86
		45		—												6,80
МУВП-7	500,0	40		—		170									60	11,75
		—		42												12,10
		45		—												12,60
МУВП-8	710,0	45		—		190	226	170	226	170	110	82	85	56	50	14,31
		—		48												14,70
		50		—												15,21
		—		55												15,34
		56		—												15,22
МУВП-9	1000,0	50		—		220										18,87
		—		55											48	19,91
		56		—												19,75
		—		60			286	216	286	216	140	105	107	72		21,93
		63		—												26,09
		—		65												28,65
		—		70												29,81

МУВП-10	2000,0	63	—	250	288	218	288	218	140	105	107	72	38	31,98
		—	65											31,64
		—	70											34,65
		71	—											34,48
		—	75											35,06
		80	—		348	268	348	268	170	130	135	95		36,07
		—	85											38,45
		90	—											40,03
МУВП-11	4000,0	80	—	320	350	270	350	270					30	66,71
		—	85											69,01
		90	—											71,61
		—	95											74,11
МУВП-12	8000,0	100	—	400	432	342	432	342	210	165	170	125	24	132,68
		110	—											140,88
		—	120											145,58
		125	—											142,98
МУВП-13	16000,0	—	120	500	435	345	435	345					19	237,81
		125	—											234,61
		—	130		515	415	515	415	250	200	205	155		264,31
		140	—											264,61
		—	150											356,31
		180	—		615	495	615	495	300	240	245	185		308,11

Пример обозначения:

Муфта упругая втулочно-пальцевая МУВП — 7 — 500 — 40 — 1 — 45 — 4 У3:

• муфта втулочно-пальцевая с номинальным крутящим моментом 500 Н х м,
• одна полумуфта с диаметром посадочного отверстия 40 мм, исполнения 1,
• другая полумуфта — диаметром 45 мм, исполнения 4,
• климатическим исполнением У3

Муфта упругая втулочно-пальцевая (МУВП) – F&F

Муфта МУВП применяется для компенсации динамических нагрузок. Компонент используют при соединении валов в промышленном оборудовании. Муфта упругая втулочно-пальцевая способна выдержать сильное механическое воздействие от ударов, перегрузок, аварийных остановок оборудования. В размерах муфт МУВП обязательно указывают диаметр посадочного отверстия обеих полумуфт, входящих в конструкцию устройства.

Навигация по статье

Особенности конструкции

Расчет МУВП

Особенности монтажа

Особенности конструкции

МУВП по строению схожа с фланцевым механическим устройством, но соединительные болты заменены стальными пальцами. На них закреплены втулки из эластичных материалов (кожи, резины и т. д.). Передача крутящегося момента происходит через пальцы, на которых находятся эластичные элементы. Втулки или кольца позволяют компенсировать небольшие осевые, радиальные и угловые смещения валов. Чем больше вал смещается, тем быстрее изнашиваются эластичные элементы.

Примером такой детали является МУВП Rupex. Эта линейка устройств выпускается в 26 размерах. Благодаря техническим характеристикам изделий, их можно использовать в оборудовании с высоким крутящимся моментом. За счет высокой демпфирующей и электроизоляционной способности ее устройство можно использовать для соединения электродвигателей при диаметре менее 150 мм.

Расчет МУВП

Параметры и размеры компонента определяются после проведения вычислений.

Часто при изготовлении упругой втулочно пальцевой муфты используют 2 полумуфты разного исполнения по ГОСТ 12080 и 12081. При проверочных расчетах оценивают прочность резиновых втулок и пальцев. При определении характеристик резиновых втулок все вычисления осуществляют по условиям ограниченного давления на поверхности при контакте с пальцами по следующей формуле:

p = Fп /(dп•lв) ≤ [p], где [р] — показатель допустимого давления для резины.

Расчет муфты упругой втулочно пальцевой включает предварительное определение нагрузки (Fп), приходящейся на один палец. Для вычисления нужно знать диаметр окружности (d) и количество пальцев в устройстве (z). Формула выглядит следующим образом: Fп = 2Mр/(D•z). Прочность пальцев на изгиб вычисляют так: σ = M/W0 = 32Fп(0,5 lв + с)/(πdп3) ≤ [σ].

Особенности монтажа

Для облегчения процесса рекомендуется фиксировать ступицу на вале при небольшом нагреве. Обязательно нужно зафиксировать ступицу по осям с помощью упорной шайбы или установочного винта. При эксплуатации изделия важно помнить, что муфта упругая втулочно пальцевая, размеры которой не подходят к используемому оборудованию, будет изнашиваться быстрее. Работа устройства всегда сопровождается небольшими энергическими потерями.
