Лазерный уровень своими руками процесс изготовления – Мои инструменты

Содержание

• 1 Как функционирует лазерный уровень
  • 1.1 Изготовление уровня из лазерной указки самостоятельно пошаговая инструкция
  • 1.2 Изготовление лазерного уровня из пенопласта и воды пошаговая инструкция
  • 1.3 Лазерный нивелир из указки и водного уровня пошаговая инструкция
  • 1.4 Преимущества и недостатки

Выполнение строительных работ без такого важного инструмента, как лазерный уровень или нивелир, недопустимо. Если планируется выполнение строительных действий в домашних условиях, то можно купить или разобраться, как сделать лазерный уровень своими руками, исключив необходимость траты денег на его приобретение. Предназначается он для оперативного и максимально точного выполнения разметки. Чтобы воспользоваться этим инструментом, не нужно изучать инструкцию или проходить дополнительное обучение. Для правильного применения уровня, необходимо расположить его на поверхности пола или стены, после чего включить и получить готовые проекции.

Это устройство хорошо всем, за исключением только одного недостатка — высокая стоимость.

Рассматриваемый инструмент представляет собой устройство небольшого размера, которое фиксируется на любых поверхностях, для чего применяются следующие элементы:

• Магнит
• Подставка в виде штатива
• Крепежные ремни

Главной отличительной особенностью лазерных нивелиров является форма проецирующего луча и его направление. Для создания луча используются мощные светодиоды, а также система призматических линз. От мощности светодиодов и количества линз зависит дальность действия инструмента.

Внутренняя конструкция лазерного нивелира

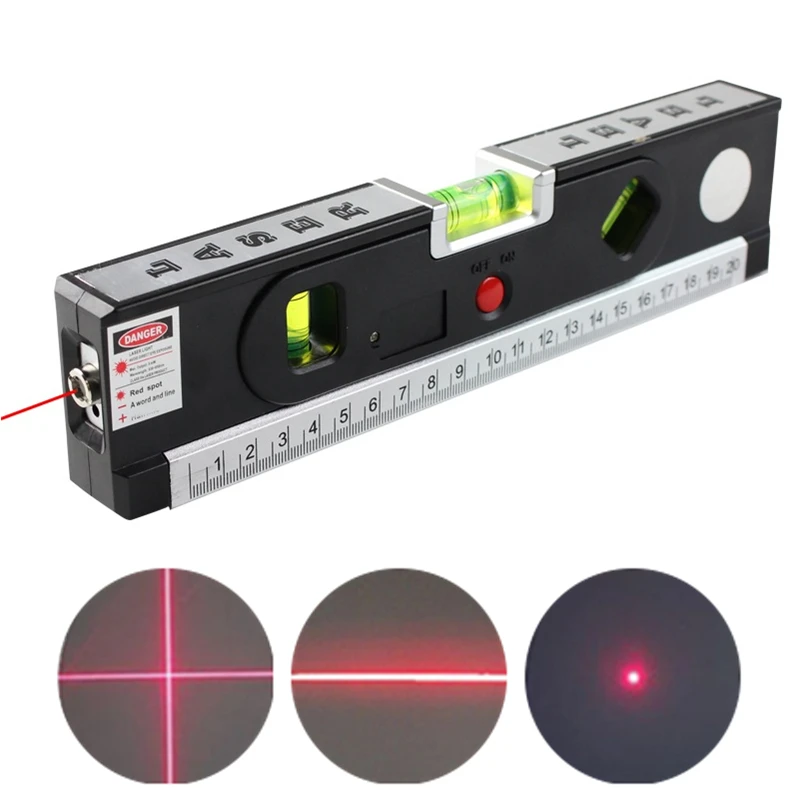

Различают три вида лазерных нивелиров:

1. Устройства, отбивающие точечную проекцию на поверхности. С их помощью отмечаются точки на стене, после чего соединяются при помощи линейки, получая тем самым ровную плоскость
2. Изделия, проецирующие плоскость в виде линии. Эти линии могут быть горизонтальными и вертикальными, что зависит от модели инструмента. Такие устройства пользуются популярностью среди строителей при проведении внутриотделочных работ
3. Инструменты вращающегося типа, которые обладают высокой дальностью действия. Это одни из самых дорогостоящих изделий, которые применяются зачастую при проведении наружных строительных работ

К ряду основных конструктивных элементов лазерных уровней относятся:

• Источник светового потока в виде мощного светодиода
• Линзы, при помощи которых создается не только форма луча, но еще и зависит дальность действия
• Источник питания, представленный в виде батареек или аккумуляторов
• Корпус, в котором собраны все составляющие устройства
• Фиксатор для выравнивания корпуса инструмента

Конструкция лазерного ротационного нивелира

Принцип действия лазерного нивелира прост, и заключается в следующем:

1. Инструмент проецирует лазерный луч в виде линии или точки на одну или несколько плоскостей. Ориентируясь на эти проекции, проводятся соответствующие работы
2. Точность получаемой проекции зависит от качества выравнивания устройства. Выравнивание может быть ручным или автоматическим. Для ручного выравнивания используется система пузырьковых колб, а для автоматического — маятниковые механизмы
3. Для получения проекции, достаточно выровнять устройство, после чего включить его

На основании заводских изделий можно изготовить самодельный лазерный уровень. На самом деле, для сооружения такого инструмента понадобится совсем немного сил и вложений.

Изготовление уровня из лазерной указки самостоятельно пошаговая инструкция

Конструирование уровня из лазерной указки — это быстрый и простой способ получить самодельный лазерный уровень для выполнения строительных работ. Для изготовления такого устройства потребуются материалы:

• Лазерная указка, которую можно приобрести за копейки
• Шнур строительный
• Деревянный брусок, длина которого составляет до 0,5 метра и размером 25х25 мм

Составные материалы для изготовления лазерного нивелира своими руками

Когда все составляющие для конструирования самоделки готовы, можно прибегнуть к сооружению инструмента. Для этого выполняются следующие шаги:

1. С обоих краев бруска нужно просверлить отверстия, параллельные по отношению один к одному. Одно из этих отверстий нужно для закрепления лазерной указки, а второе — для фиксации шнура
2. После этого нужно зафиксировать лазерную указку, а затем приступить к закреплению веревки. Эта веревка будет выступать в роли крепления и выравнивателя, при помощи которой устройство будет подвешиваться к потолку или иным поверхностям
3. Отверстие для крепления веревки должно быть сквозным, что позволит добиться ровного ее положения при подвешивании. Получается самовыравнивающийся лазерный уровень, сконструированный своими руками

Главное правило при создании самодельного лазерного уровня — это надежное и неподвижное фиксирование опоры для инструмента. Чтобы воспользоваться инструментом, нужно его подвесить за веревку в центре помещения, после чего развернуть в нужном направлении, а затем отметить точки по лучевой проекции на стене.

Изготовление лазерного уровня из пенопласта и воды пошаговая инструкция

Чтобы сделать лазерный уровень из лазерной указки, пенопласта и емкости с водой, понадобится подготовить следующие материалы:

• Скотч
• Лазерная указка
• Небольшая емкость
• Пенополистирол или пенопласт

План действий по сооружению уровня с лазерной указкой выглядит следующим образом:

1. В емкость небольшого размера нужно набрать воду до верха. Для таких целей подойдет кастрюля или маленькое ведерко. Вместо воды можно использовать масло (отработку), если планируется проводить работы на улице во время ветреной погоды
2. На кусочке пенополистирола нужно закрепить лазерную указку. Для присоединения указки к пенопласту используется скотч или другие аналогичные материалы. Расположение этого устройства на пенополистироле должно быть равномерным, так как от этого зависит точность показаний
3. На нужной высоте для получения разметки устанавливается резервуар с водой, после чего включается указка
4. В емкость помещается сооруженное устройство, после чего на основании проецируемых лучей отмечаются точки на стене

Несмотря на простоту данной конструкции, в результате получаются точные показатели проекций.

Такой вариант изобретения подойдет для тех случаев, когда нужно отбить плоскость для укладки плитки. Посмотрите это видео, в котором детально показан принцип изготовления лазерных уровннй своими руками.

Лазерный нивелир из указки и водного уровня пошаговая инструкция

При возникновении необходимости сделать более-менее качественное устройство, и при этом не вкладывать в него много денег, то рассмотрим еще один вариант изделия. Если нужно изготовить лазерное устройство для проецирования линий своими руками, то для этого понадобятся:

• Лазерная указка
• Водный уровень
• Рейки для изготовления штатива

Готовый штатив для лазерного нивелира

Если имеется готовый штатив от фотоаппарата или микрофона, то это намного упростит процесс изготовления. Если штатива нет, то его можно изготовить из реек.

Для этого делается тринога, от которой отходит в центральной части брус толщиной 25х25 мм. В верхней части бруса закрепляется водный уровень, на котором фиксируется лазерная указка. На этом процесс изготовления закончен.

Особенности расположения лазерной указки на водном уровне

Для скрепления всех деталей понадобятся болты с гайками. При необходимости можно изготовить такой штатив, в котором регулируется высота. Для этого рекомендуется взять стальную трубку, на которую закрепляется уровень. Для регулировки высоты нужно в основании триноги сделать отверстие, в которое вкручивается фиксирующий болт или саморез соответствующей длины. В итоге получается изделие следующего вида, как показано на схематическом рисунке ниже.

Самодельный лазерный уровень на штативе

Если в месте стыкования штатива с водным уровнем сделать подвижное крепление, то его можно перемещать, что упростит процесс проецирования луча на плоскость.

Преимущества и недостатки

Изготовить самодельные лазерные нивелиры можно оперативно, но если род вашей деятельности связан со строительством, то рекомендуется обзавестись соответствующим изделием заводского типа. У самодельного аппарата имеются свои преимущества и недостатки, которые нужно проанализировать. Из преимуществ самодельного лазерного нивелира стоит отметить:

1. Большая длина луча, что зависит от выбранного источника света
2. Скорость изготовления, так как гораздо быстрее сделать, чем насобирать деньги и купить
3. Отсутствие потребности финансовых затрат на приобретение заводского изделия
4. Увеличенная скорость проведения разметочных работ

Главным недостатком является тот факт, что изделие является самодельным, поэтому говорить о высокой точности не приходится. Зная особенности и принцип изготовления лазерных нивелиров своими руками, можно приступать к самостоятельному сооружению изделия.

Публикации по теме

Поделиться с друзьями:

Професійний цифровий магнітний рівень з лазерною указкою CIMCO от “ЗВАРЮВАЛЬНI ТЕХНОЛОГII”

Професійний цифровий магнітний рівень з лазерною указкою CIMCO

4 954 грн

В наявності

Купити

+380 (67) 648-44-47

• +380 (96) 780-20-65

Опис

Характеристики

Інформація для замовлення

Новый уровень CIMCO с цифровым дисплеем впечатляют своей способностью быстро и точно измерять угол.
