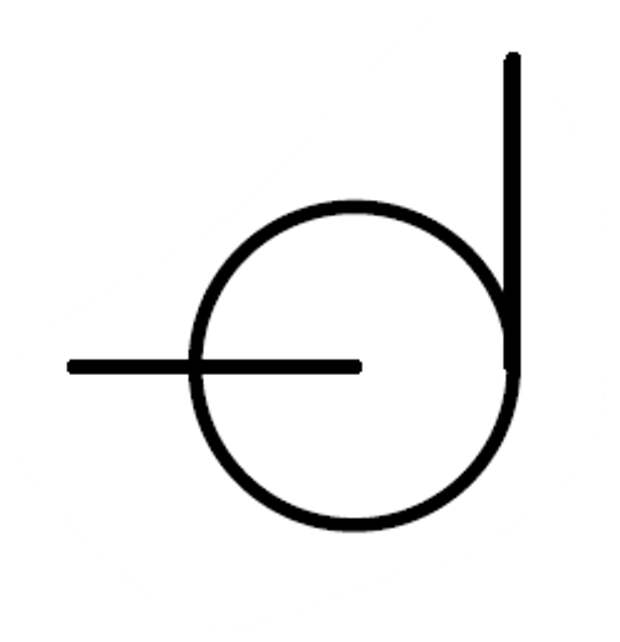

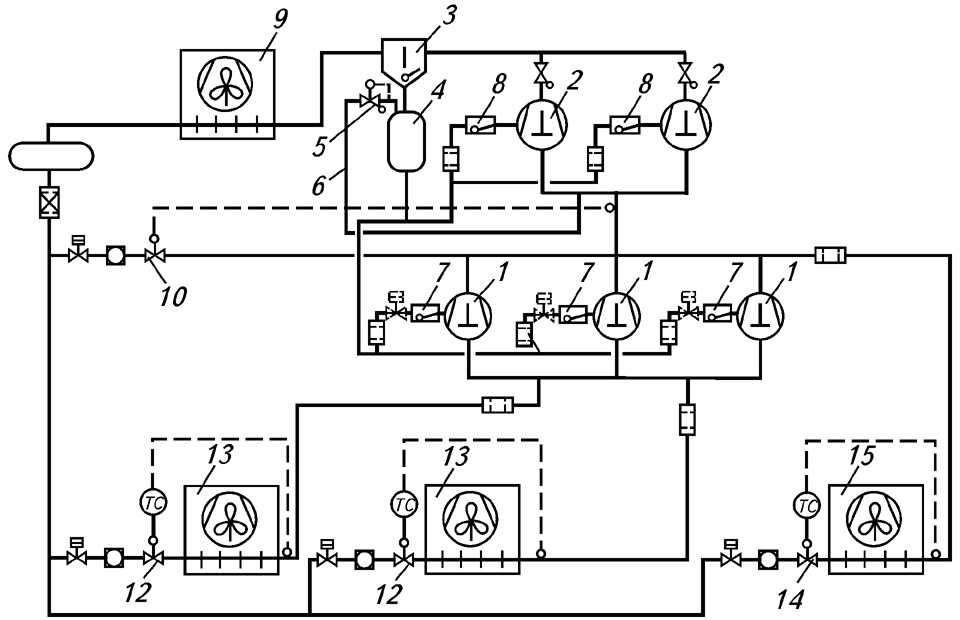

Условное обозначение насоса на схеме: ГОСТ 2.782 ЕСКД. Обозначения условные графические. Машины гидравлические и пневматические. Таблица 1.
alexxlab | 15.05.2023 | 0 | Разное
Обозначение счетчика на схеме – Условное обозначение счетчика воды
24 Марта 2022
Просмотров: 2569731553
Время чтения: 3 минуты
Содержание
Документы, в которых закреплены нормативы об условных обозначениях
Условные обозначения счетчика и других элементов системы водоснабжения
Применение условных обозначений
Коротко о главном
Таблицы, в которых собраны обозначения, как выглядит прибор учета на схеме, созданы, чтобы пользователям было легче читать чертежи при организации системы водоснабжения. При составлении таких таблиц обычно используют условные знаки, которые описывают формат конструкций, деталей. Применяют также буквенные и числовые знаки. Разнообразные обозначения на планах и схемах можно условно назвать «техническим языком». Этот язык используют архитекторы, инженеры и строители при создании и воплощении проекта.
Условные обозначения элементов системы водоснабжения
Документы, в которых закреплены нормативы об условных обозначениях
Почти в каждой отрасли существуют знаки, с помощью которых можно схематично изобразить тот или иной элемент.
Нормативы относительно технических обозначений указаны в следующих документах:
- СНиП — документ из категории инженерных нормативов и правил;
- ГОСТ — собраны государственные нормы относительно условных обозначений, а также стандартов и нормативных актов;
- ЕСКД — регулирует правила оформления конструкторских документов;
- СПДС — включает в себя основные технические обозначения, которые используют в различных планах, чертежах и проектах.
Купить счетчики воды можно в нашем интернет-магазине.
Графическое обозначение элементов внутренних систем водопровода и канализации
Условные обозначения счетчика и других элементов системы водоснабжения
Создание схемы водоснабжения частного дома при его строительстве позволяет правильно спроектировать ее, учесть все нюансы, чтобы обеспечить высокую эффективность ее работы.
Один из основных ее элементов – прибор учета воды. Обозначение счетчика на схеме выглядит как черно-белый прямоугольник.
На схеме отражают и другие важные элементы и детали: точки забора воды, насосы, различные клапаны и краны, мембранные баки, направление потока жидкости и т.д. Условные обозначения этих и других элементов представлены на картинках.
Обозначения направления потока жидкости, воздуха, регулирования
Графические обозначения баков, насосов, вентиляторов
Условные знаки элементов водоснабжения
В видео рассказывают, как правильно читать чертежи
Применение условных обозначений
Задача условных обозначений различных элементов системы водоснабжения — облегчить выполнение проектов архитекторам, инженерам и другим специалистам. Также знание их позволит владельцам домов ориентироваться в чертежах при общении с мастерами.
Для составления чертежей существуют специализированные компании, но можно попробовать создать первоначальный вариант самостоятельно. Например, когда нужно спроектировать план системы водоснабжения, канализации и т.д. Для этого достаточно изучить специальные символы, а также каноны составления такого рода чертежей. Такая практика будет полезной, если владелец дома хочет контролировать и понимать процесс создания системы водоснабжения. Также это полезно, если предвидится еще ни один такой проект.
Коротко о главном
Чтобы спроектировать систему водоснабжения в частном доме, необходимо создать чертеж. Для этого используют различные условные обозначения, чтобы изобразить разные элементы системы и счетчик на схеме. Все значения условных знаков закреплены в нормативах.
Как вы считаете, стоит ли изучать владельцу дома условные обозначения счетчиков и других элементов водоснабжения, если ему необходимо контролировать работу мастера в соответствии с чертежом?
Автор
Кондратьев Илья Специальность: Слесарь-монтажник
Все статьи
Поделиться
Поделиться
Наш сайт использует файлы cookie, чтобы улучшить работу сайта, повысить его эффективность и удобство.
Продолжая использовать сайт akvahit.ru, вы соглашаетесь на использование файлов cookie.
Насос ЭЦВ 6-4-100 скважинный погружной
Насос ЭЦВ 6-4-100 скважинный погружной
Наша компания осуществляет комплексные поставки насосов со склада и под заказ по дилерским ценам. Доставка до места, любой транспортной компанией, по желанию заказчика.
Таблица 1
Технические характеристики насоса ЭЦВ 6-4-100
Марка
агрегата
Q,м куб/час
H,м
I,А
N,кВт
D,мм
L,мм
D ск,мм
М, кг
ЭЦВ 6-4-100
4
100
6
3
144
1180
150
64
Где,
Q – производительность;
Н – напор;
N – мощность двигателя, кВт
I – ток,А
L – длина насоса, мм
D – диаметр насоса, мм
Dск – диаметр скважины, мм
M – масса насоса, кг
Днаг – 12-150мм; 10-125мм; 8-100мм; 6-60мм; 5 и 4 -38мм;
Рис 1 Габаритные и присоединительные размеры электронасосов ЭЦВ 6-4-100
* Гарантийное пломбирование
** Консервационное пломбирование
Рис 2 Устройство насоса ЭЦВ 6-4-100
*Комплектация электродвигателем ПЭДВ
НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ
Насос ЭЦВ ЭЦВ 6-4-100 центробежный скважинный погружной
агрегат электронасосный ЭЦВ 6-4-100 (далее агрегат), предназначенный для подъёма
из скважин воды с общей минерализацией (сухой остаток) не более 1500 мг/л с
водородным показателем (рН)
6,5.
..9,5, с температурой до 298 К (25 °С), массовой долей
твёрдых механических примесей – не более 0,01 %, с содержанием хлоридов –
не более 350 мг/л, сульфатов – не более 500 мг/л, сероводорода – не более 1,5 мг/л.
Насосы для чистой, артезианской воды
Агрегат может быть использован для промышленного и сельскохозяйственного
водоснабжения, для водного хозяйства, ЖКХ, для теплоэнергетики, а также для орошения
и понижения уровня грунтовых вод. А так же для аварийной откачки воды и сходных с
водой по вязкости жидкостей из затопленных шахт.
Агрегат относится к изделиям общего назначения вида I, восстанавливаемый по ГОСТ 27.003.
Вид климатического исполнения У * ГОСТ 15150 . Агрегат не предназначен для эксплуатации
во взрыво и пожароопасных производствах.
Агрегат может комплектоваться электродвигателями ДАП или ПЭДВ.
При комплектации
электродвигателем ПЭДВ агрегат имеет условное обозначение ЭЦВ.
При комплектации электродвигателем ДАП агрегат имеет условное обозначение 2ЭЦВ.
Конструкция
Агрегат состоит из центробежного насоса и электродвигателя.
Насос выполнен многоступенчатым. Ступени соединяются между собой стяжками из
стальной ленты или шпильками. Вал с рабочими колесами и втулками образует ротор
насоса, который вращается в резинометаллических подшипниках.
Электродвигатель - трехфазный асинхронный с короткозамкнутым ротором, погружной,
с синхронной частотой вращения 50 с-1 (3000 об/мин). Охлаждение электродвигателя производится омыванием откачиваемой водой. Направление вращения ротора правое
(по часовой стрелке), если смотреть со стороны насосной части.
Рабочее положение агрегата – вертикальное или горизонтальное (по согласованию с предприятием-изготовителем). При вертикальной установке агрегата нагрузки от
трубопровода на напорный
патрубок отсутствуют.
При горизонтальной установке установить агрегат на специальные опоры и учесть
минимальный уровень воды (min 0,5 м). Рекомендуется дополнительно на агрегат
устанавливать охлаждающий кожух. Нагрузки от трубопровода на напорный патрубок
исключить
(например, закрепить трубопровод на соответствующих опорах рядом с агрегатом).
Критериями отказа агрегатов являются:
– снижение напора более чем на 15 % или уменьшение подачи более чем на 25%
от величины, зафиксированной вначале эксплуатации;
– прекращение подачи воды при наличии энергопитания на выводных концах
электродвигателя;
- при исправном токоподводящем проводе снижение сопротивления изоляции системы “токоподводящий провод-корпус статора электродвигателя” ниже 1 МОм
в
холодном состоянии и 0,5 МОм при рабочей температуре;
- повышение потребляемого тока более чем на 25 % от величины,
зафиксированной
вначале эксплуатации агрегата.
Для защиты и управления насосы комплектуются станциями управления “СУЗ”,
которая предохраняет его от перегрузки и защищает насос от превышения тока, и,
как следствие, от поломки.
Агрегат должен быть подключен в электрическую сеть:
– через станцию управления и защиты в соответствии с сопроводительной документацией
на
неё;
– или через автоматический выключатель,
магнитный пускатель, тепловое реле.
Автоматический выключатель (с характеристикой Д) предназначен для защиты
электродвигателя от сверхтоков.
Магнитный пускатель предназначен для пуска и останова электродвигателя.
Тепловое реле предназначено для защиты электродвигателя от перегрузки и потери
фазы.
Автоматический выключатель, магнитный пускатель и тепловое реле необходимо подбирать исходя из мощности электродвигателя. Подключение выполнить в соответствии
с сопроводительной документацией на автоматический выключатель, магнитный
пускатель
и тепловое реле.
Особенности/преимущества
Для ЭЦВ:
Состоят из асинхронного электродвигателя серии ПЭДВ с улучшенным охлаждением
и многосекционной центробежной насосной части, соединенных между собой жесткой
муфтой.
Ротор насоса и ротор электродвигателя вращаются в резинометаллических подшипниках, позволяющих перекачивать воду с небольшим содержанием механических примесей
(до 0,01% по массе).
Для 2ЭЦВ:
Представляют собой агрегат, состоящий из герметичного электрического двигателя ДАП и многосекционной центробежной насосной части.
Внутренняя полость электродвигателя изолирована от перекачиваемой воды, тем самым исключена возможность попадания песка в подшипники электродвигателя и выхода электронасоса из строя по этой причине.
Исключена коррозия статорных и роторных пластин, что позволяет значительно
увеличить
ресурс электродвигателя и обеспечить высокий КПД в течение всего срока
эксплуатации электронасоса.
Показатели надежности:
Средний ресурс изделия до капитального ремонта 16000 часов или срок службы
5 лет, в том числе
срок сохраняемости 2 года в консервации
Средняя наработка до отказа – 6000 часов.
Среднее время до восстановления – 8 часов.
В комплект поставки входит:
– агрегат – 1 шт.;
- руководство по эксплуатации – 1 шт.
- обоснование безопасности (по требованию заказчика) – 1 шт.
Комплект монтажных частей: -переходной фланец (за отдельную плату) – 1 шт.
По просьбе заказчика за отдельную плату могут поставляться переходные втулки с резьбы с G2 1/2-В на G2-В и с G3-В на G2 1/2-В, а также переходники с резьбы СП-114-Д ГОСТ633-80 на фланец.
Рис. 3 Схема монтажа ЭЦВ 6-4-100
L1 – Подпор, не менее 1 м;
L2 – Динамический уровень воды, м;
L3 – Статический уровень воды, м;
L4
– Понижение уровня воды.
Разность между динамическим и статическим уровнями
воды, м;
L5 – Глубина погружения, м.
Рис. 4 Гидравлическая характеристика насоса ЭЦВ 6-4-100
Условные обозначения:
Насос ЭЦВ ЭЦВ 6-4-100 ТУ 26-06-1659-92,
где :
Электронасос, центробежный, вертикальный – ЭЦВ
ЭЦВ – агрегат с комплектацией электродвигателем ПЭДВ, 2ЭЦВ – агрегат с комплектацией электродвигателем ДАП
6 – внутренний диаметр обсадной трубы скважины, мм, уменьшенный в 25 раз;
4 – номинальная подача, м3/ч;
100– номинальный напор, м.
ТУ 26-06-1659-92, – технические условия изготовления насоса;
Взаимозаменяемость:
Символы механического чертежа | Символы технологической схемы | Элементы дизайна – Гидравлические насосы и моторы
Библиотека векторных трафаретов “Гидравлические насосы и моторы” содержит 74 условных обозначения гидравлического оборудования.
Используйте эти формы для инженерных чертежей гидравлических и гидравлических систем управления в программном обеспечении для построения диаграмм и векторной графики ConceptDraw PRO, дополненном решением для машиностроения из инженерной области ConceptDraw Solution Park.
www.conceptdraw.com/solution-park/ engineering-mechanical
Насос, гидравлический
Двигатель, гидравлический
Насос-мотор, гидравлический
Насос, стационарный, внешний дренаж
Насос, стационарный, внешний дренаж
Насос
Насос, регулируемый, внешний слив
Насос, вари., ручное управление
Насос, вари., ручное дублирование, дренаж
Насос, вари., соленоид
Насос, вар., соленоид, дренаж
Насос, вар., соленоид 2
Насос, вар., соленоид 2, слив
Насос, вар., вар. соленоид
Насос, вар., вар. соленоид, слив
Насос, вар., вар. соленоид 2
Насос, вар., вар. соленоид 2, слив
Насос, вар., вал.
Насос, вари., ролик, слив
Электродвигатель, стационарный, внешний дренаж
Мотор, стационарный, внешний дренаж
Мотор, регулируемый
Мотор, регулируемый, внешний дренаж
Двигатель, регулируемый, ручное дублирование
Двигатель, вар.
, ручное дублирование, слив
Двигатель, вар., соленоид
Двигатель, вар., соленоид, слив
Двигатель, вар., соленоид 2
Двигатель, вар., соленоид 2, слив
Мотор, вар., вар. соленоид
Двигатель, вар., вар. соленоид, слив
Мотор, вар., вар. соленоид 2
Двигатель, вар., вар. соленоид 2, слив
Двигатель, вар., вари., ролик
Двигатель, вари., ролик, слив
Двигатель насоса, стационарный, внешний слив
Двигатель насоса, фиксированный, внешний дренаж
Двигатель насоса, регулируемый
Двигатель насоса, регулируемый, внешний дренаж
Двигатель насоса, вари., ручное управление
Двигатель насоса, вари., ручное дублирование, дренаж
Электродвигатель насоса, вар., электромагнитный
Электродвигатель насоса, вари., электромагнитный, дренаж
Электродвигатель насоса, вар., электромагнитный 2
Электродвигатель насоса, вар., электромагнитный 2, дренаж
Насос -мотор, вар.
, вар. соленоид
Электродвигатель насоса, вар., вар. соленоид, слив
Двигатель насоса, вар., вар. соленоид 2
Электродвигатель насоса, вар., вар. соленоид 2, слив
Насос-двигатель, вар., вари., роликовый
Насос-мотор, вари., ролик, слив
Насос, фиксированный 2
Насос, фиксированный 2, слив
Насос, регулируемый (sgl сторона)
Насос, переменный (сторона двойн.), слив
Насос, переменный (сторона двойн.)
Насос, переменный (сторона двойн.), слив
Электродвигатель, фиксированный 2
Двигатель, регулируемый (сторона двойн.)
Мотор, регулируемый (дв. сторона)
Электродвигатель, фиксированный 2, дренаж
Электродвигатель, регулируемый (сторона пар.), дренаж
Электродвигатель, регулируемый (сторона двойной), дренаж
Электродвигатель, фиксированный 2
Электродвигатель, фиксированный 2, дренаж
Мотор-насос, регулируемый (сторона нагнетания)
Мотор-насос, регул.
с регулируемым рабочим объемом
Двигатель с регулируемым рабочим объемом
Двигатель с насосом с регулируемым рабочим объемом
Плавающий двигатель
Компенсатор давления
Символы механического чертежа | Символы технологической схемы | Элементы дизайна – Гидравлические насосы и моторы
Библиотека векторных трафаретов “Гидравлические насосы и моторы” содержит 74 условных обозначения гидравлического оборудования.
Используйте эти формы для инженерных чертежей гидравлических и гидравлических систем управления в программном обеспечении для построения диаграмм и векторной графики ConceptDraw PRO, дополненном решением для машиностроения из инженерной области ConceptDraw Solution Park.
www.conceptdraw.com/solution-park/ engineering-mechanical
Насос, гидравлический
Двигатель, гидравлический
Насос-мотор, гидравлический
Насос, стационарный, внешний дренаж
Насос, стационарный, внешний дренаж
Насос
Насос, регулируемый, внешний слив
Насос, вари.
, ручное управление
Насос, вари., ручное дублирование, дренаж
Насос, вари., соленоид
Насос, вар., соленоид, дренаж
Насос, вар., соленоид 2
Насос, вар., соленоид 2, слив
Насос, вар., вар. соленоид
Насос, вар., вар. соленоид, слив
Насос, вар., вар. соленоид 2
Насос, вар., вар. соленоид 2, слив
Насос, вар., вал.
Насос, вари., ролик, слив
Электродвигатель, стационарный, внешний дренаж
Мотор, стационарный, внешний дренаж
Мотор, регулируемый
Мотор, регулируемый, внешний дренаж
Двигатель, регулируемый, ручное дублирование
Двигатель, вар., ручное дублирование, слив
Двигатель, вар., соленоид
Двигатель, вар., соленоид, слив
Двигатель, вар., соленоид 2
Двигатель, вар., соленоид 2, слив
Мотор, вар., вар. соленоид
Двигатель, вар., вар. соленоид, слив
Мотор, вар., вар. соленоид 2
Двигатель, вар.
, вар. соленоид 2, слив
Двигатель, вар., вари., ролик
Двигатель, вари., ролик, слив
Двигатель насоса, стационарный, внешний слив
Двигатель насоса, фиксированный, внешний дренаж
Двигатель насоса, регулируемый
Двигатель насоса, регулируемый, внешний дренаж
Двигатель насоса, вари., ручное управление
Двигатель насоса, вари., ручное дублирование, дренаж
Электродвигатель насоса, вар., электромагнитный
Электродвигатель насоса, вари., электромагнитный, дренаж
Электродвигатель насоса, вар., электромагнитный 2
Электродвигатель насоса, вар., электромагнитный 2, дренаж
Насос -мотор, вар., вар. соленоид
Электродвигатель насоса, вар., вар. соленоид, слив
Двигатель насоса, вар., вар. соленоид 2
Электродвигатель насоса, вар., вар. соленоид 2, слив
Насос-двигатель, вар., вари., роликовый
Насос-мотор, вари., ролик, слив
Насос, фиксированный 2
Насос, фиксированный 2, слив
Насос, регулируемый (sgl сторона)
Насос, переменный (сторона двойн.
