Для полноты информации об изделии и особенностях его работы используются электрические схемы. Пользователь не может запутаться при сборке благодаря внесению буквенно-графических маркировок в ЕСКД. Обозначение реле на схеме подчиняется ГОСТ 2.702-2011, где подробно описываются элементы устройства и расшифровываются значения.

Маркировка релейной защиты

Электромагнитное реле постоянного тока

Чтобы обозначить релейную защиту, на чертежах применяются маркеры машин, приборов, аппаратов и самого реле. Все устройства изображают в условиях без напряжения во всех электролиниях. По типу назначения релейного прибора применяются три типа схем.

Принципиальные схемы

Принципиальный чертеж выполняется по отдельным линиям – оперативного тока, тока, напряжения, сигнализации. Реле на нем отрисовываются в расчлененном виде – обмотки находятся на одной части рисунка, а контакты – на другой. Маркировка внутреннего соединения, зажимов, источников оперативного тока на принципиальной схеме отсутствует.

Сложные соединения сопровождаются надписями с указанием функционала отдельных узлов.

Монтажная схема

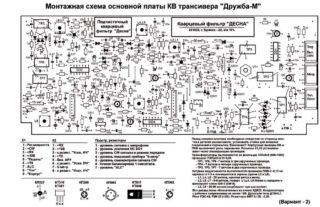

Пример монтажной схемы

Маркировка устройств защиты производится на рабочих схемах, предназначенных для сборки панелей, управления или автоматики. Все приборы, зажимы, соединения или кабели отражают особенности подключения.

Монтажная схема также называется исполнительной.

Структурные схемы

Позволяют выделить общую структуру релейной защиты. Обозначаться будут уже узлы и типы взаимных связей. Для маркировки органов и узлов применяются прямоугольники с надписями или специальные индексы с разъяснением цели применения конкретного элемента. Структурную схему также дополняются условными знаками логических связей.

Условное обозначение

На электрической схеме реле принято обозначать прямоугольником, от больших сторон которого отходят линии соленоидных выводов питания.

Графические маркеры

Условное обозначение реле на схемах

Графический способ изображения элементов реализуется посредством геометрических фигур:

  • контакты – аналогично контактам переключателей;
  • устройства с контактами около катушки – соединение штриховой линии;
  • контакты в различных местах – порядковый номер рядом с прямоугольником;
  • полярное реле – прямоугольник с двумя выводами и точкой около разъема;

    Контактная группа реле

  • фиксирование коммутатора при срабатывании – жирная точка у неподвижного контакта;
  • замкнутые контакты реле после того, как снято напряжение – на обозначении замкнутого или разомкнутого контакта рисуют кружок;
  • магнитоуправляемые контакты (геркон) в корпусе – окружность;
  • количество обмоток – наклонные линии;
  • подвижный контакт – стрелочка;
  • однолинейная токопроводящая поверхность – прямая линия с выводами ответвления;

    Поляризованное реле

  • кольцевая или цилиндрическая токоотводящая поверхность – окружность;
  • перемычки (реле как делитель напряжения) для рассекания сети – линия с символами разъемного соединения;
  • перемычка переключения – П-образная скобка.

Контакты реле могут подписываться.

Буквенное обозначение

УГО реле бывает недостаточно для правильного прочтения схемы. В этом случае используется буквенный способ маркировки. Код реле – английская литера К. Для наглядного понимания, что может обозначать буква на релейной схеме, стоит обратиться к таблице.

БуквыРасшифровка
AKБлок-реле/защитный комплекс
AKZКомплект реле сопротивления
KAРеле тока
KATР. тока с БНТ
KAWР. тока с торможением
KAZТоковое реле с функциями фильтра
KBР. блокировки
KFР. частоты
KHУказательное
KLПромежуточное
FПлавкий предохранитель
XNНеразборное соединение
XTРазборное соединение
KQCРеле «вкл»
KQTРеле «откл»
KTР. времени
KSGТепловое
KVР. напряжения
K 2.1, K 2.2, K 2.3Контактные группы
XTКлеммы
EЭлементы, к которым подключается реле
NOНормально разомкнутые контакты
NCНормально замкнутые контакты
COMОбщие (переключающиеся) контакты
mWМощность потребления
mVЧувствительность
ΩСопротивление обмотки
VНоминал напряжения
mAНоминальный ток

Буквы можно использовать на графической схеме.

Обозначения в зависимости от типов реле

В зависимости от вида релейные устройства могут обозначаться на схемах по-разному.

Тепловые модели реле

Реле тепловой защиты применяются с целью обеспечения нормального режима работы потребителей. Приборы выключают электродвигатель мгновенно или через некоторое время, предотвращая повреждения изоляционной поверхности или отдельных узлов.

На схемах тепловое реле обозначается как KSG и подключается на нормально-замкнутый контакт. Подключение производится по системе ТР – на выход низковольтного пускателя электродвигателя.

Реле времени

Обозначение реле времени

Реле времени обозначается как KT и работает по принципу постановки на паузу при определенном воздействии. Прибор также может иметь цикличную активность.

Для обозначения контактов, работающих на замыкание согласно ГОСТ 2.755-87 применяются:

  • дуга вниз – задержка после подачи напряжения;
  • дуга вниз – контакт, срабатывающий при возврате;
  • две дуги в противоположном направлении – задержка при подаче и снятии напряжения управления.

Импульсные замыкающие контакты обозначаются так:

  • черточка внизу с диагональной угловой линией и стрелка без нижней части – импульсное замыкание при срабатывании;
  • черточка внизу с диагональной угловой линией и стрелкой без верхней части – импульсное замыкание при возврате;
  • черточка внизу с диагональной угловой линией и нормальной стрелкой – импульсное замыкание в момент срабатывания и возврата.

Напряжение питания, подающееся на реле времени, на схемах маркируется как голубой график. Направление напряжения на приборы обозначается как серый график. Диапазон задержки срабатывания имеет обозначение в виде красных стрелок. Временной интервал отражает буква Т.

Реле тока

Реле тока на схеме

Токовое реле контролирует ток и напряжение. Увеличение первого параметра свидетельствует о неполадках оборудования или линии.

На схемах устройство маркируется как KA (первая буква – общая для реле, пускателя, контактора, вторая – конкретно для токовой модели). При наличии БНТ оно будет обозначаться KAT, торможения – KAW, фильтрации – KAZ. Катушку на чертежах изображают как прямоугольник, размер которого 12х6 мм. Контакты имеют обозначение нормально открытых или нормально закрытых.

Обмотка напряжения маркируется как прямоугольник, разделенный на две части горизонтально. В меньшей указывается буква U, от большей вверх и вниз направлены по горизонтали ровные черточки.

Обмотка тока указывается как прямоугольник, разделенный на два сектора в горизонтальном направлении. В большей по горизонтали вверху и внизу имеются две черточки. На меньшей прописывается буква I со значком больше (максимальный ток).

Особенности обозначения электромагнитных реле на схемах

Конструктивно электромагнитное реле является электромагнитом с одной или несколькими контактными группами. Их символы и формируют УГО прибора. Обмотка электромагнита отрисовывается как прямоугольник с линиями выводов по обеим сторонам. Маркеры контактов К находятся напротив узкой стороны обмотки и соединяются пунктиром (механическая связь).

Контактный вывод можно изобразить с одной стороны, а контакты – около УГО коммутации. Привязку контактов к конкретному реле указывают в виде порядковой нумерации (К 1.1., К 1.2).

Внутри прямоугольника могут указываться параметры или особенности конструкции. К примеру, в символе К 4 имеются две наклонные черточки, т.е. у реле – две обмотки.

Модификации с магнитоуправляемыми контактами в герметичном корпусе для отличия от стандартных приборов обозначают окружностью. Это символ геркона. Принадлежность элемента к определенному устройству прописываются в виде букв контактов (К) и порядковых чисел (5.1, 5.2).

Геркон, управляемый магнитом постоянного типа и не входящий в конструкцию релейной защиты, имеет кодировку автовыключателя – SF.

Промежуточное реле

Промежуточное реле на схеме

Промежуточные релейные устройства применяются для коммутации электроцепи. Они усиливают электрический сигнал, распределяют электроэнергию, сопрягают радиотехнические элементы. Условный знак катушки – прямоугольник с литерой К и порядковым номером на чертеже.

Обозначение контактов промежуточного реле на схеме выполняется при помощи буквы, но с двумя цифрами, которые разделены точкой. Первая свидетельствует о порядковом номере релейного прибора, вторая – о номере группы контактов данного прибора. Контакты, находящиеся около катушки, соединяются штриховкой.

Маркировка электросхемы и выводов производится изготовителем. Она наносится на крышку, закрывающую рабочие органы. Под схемой прописываются контактные параметры – максимальный ток коммутации. Некоторые бренды номеруют выводы со сторон соединения.

На схемах контакты изображаются в состоянии без подачи напряжения.

Виды и обозначения релейных контактов

Обозначения релейных контактов

В зависимости от конструкции реле существует три типа контактов:

  • Нормально-разомкнутые. Размыкаются до подачи тока через катушку реле. Буквенное обозначение – НР или NO.
  • Нормально-замкнутые. Находятся в замкнутом положении до момента протекания тока через релейную катушку. Обозначаются буквами НЗ или NC.
  • Перекидные/переключающиеся/общие. Представляют собой комбинацию из контактов нормально-разомкнутого или нормально-замкнутого типа. Оснащаются общим приводом переключения. Буквенная символика – COM.

На сегодняшний день распространены реле с перекидными контактами.

Досконально изучать особенности маркировки не обязательно. Буквенно-графические символы можно выписать или распечатать, а затем использовать для сборки. Если геометрические фигуры покажутся сложными, всегда можно обратиться к буквенной маркировке.

ГОСТ 21.208-2013. Обозначения условные приборов и средств автоматизации в схемах

ГОСТ 21.208-2013. Обозначения условные приборов и средств автоматизации в схемах

Программа КИП и А

по материалам ГОСТ 21.208-2013

Данная страница не является оригинальным текстом ГОСТ 21.208-2013. Из оригинального текста исключены:

  • Предисловие
  • Приложение А (Дополнительные символьные обозначения, применяемые для построения преобразователей сигналов, вычислительных устройств)

1 Область применения

Настоящий стандарт устанавливает условные обозначения приборов, средств автоматизации, применяемые при выполнении проектной и рабочей документации для всех видов объектов строительства.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ 2.303-68 Единая система конструкторской документации. Линии

ГОСТ 2.721-74 Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения

ГОСТ 21.408-2013 Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов

П р и м е ч а н и е - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет, или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины, определения и сокращения

В настоящем стандарте приведены следующие термины с соответствующими определениями:

3.1 контур контроля, регулирования и управления: Совокупность отдельных функционально связанных приборов, выполняющих определенную задачу по контролю, регулированию, сигнализации, управлению и т.п.

3.2 система противоаварийной автоматической защиты; ПАЗ: Система управления технологическим процессом, которая в случае выхода процесса за безопасные рамки выполняет комплекс мер по защите оборудования и персонала.

4 Условные обозначения приборов и средств автоматизации в схемах

4.1 Условные графические обозначения

4.1.1 Условные графические обозначения приборов, средств автоматизации должны соответствовать ГОСТ 2.721 и обозначениям, приведенным в таблице 1.

Таблица 1
НаименованиеОбозначение
1 Прибор, аппарат, устанавливаемый вне щита (по месту):
а) основное обозначение
б) допускаемое обозначение
2 Прибор, аппарат, устанавливаемый на щите, пульте:
а) основное обозначение
б) допускаемое обозначение
3 Функциональные блоки цифровой техники (контроллер, системный блок, монитор, устройство сопряжения и др.)
3 Прибор, устройство ПАЗ, установленный вне щита
а) основное обозначение
б) допускаемое обозначение
4 Прибор (устройство) ПАЗ, установленный на щите*
а) основное обозначение
б) допускаемое обозначение
5 Исполнительный механизм. Общее обозначение
6 Исполнительный механизм, который при прекращении подачи энергии или управляющего сигнала:
а) открывает регулирующий орган
б) закрывает регулирующий орган
в) оставляет регулирующий орган в неизменном положении
7 Исполнительный механизм с дополнительным ручным приводом**
* При размещении оборудования ПАЗ в шкафах, стойках и стативах, предназначенных для размещения только систем ПАЗ, на схемах допускается не обозначать это оборудование ромбами.
** Обозначение может применяться с любым из дополнительных знаков, характеризующих положение регулирующего органа при прекращении подачи энергии или управляющего сигнала.

4.2 Символьные обозначени

4.2.1 Основные символьные обозначения измеряемых величин и функциональных признаков приборов должны соответствовать обозначениям, приведенным в таблице 2.

ОбозначениеИзмеряемая величинаФункциональный признак прибора
Основное обозначение измеряемой величиныДополнительное обозначение, уточняющее измеряемую величинуОтображение информацииФормирование выходного сигналаДополнительное значение
AАнализ
Величина, характеризующая качество:
состав, концентрация, детектор дыма и т.п. (5.13)
-Сигнализация--
BПламя, горение----
C+--Автоматическое регулирование, управление-
D+Разность, перепад--Величина отклонения от заданной измеряемой величины (5.11.8)
EНапряжение--Чувствительный элемент (5.11.3)-
FРасходСоотношение, доля, дробь---
G+-Первичный показывающий прибор--
HРучное воздействие---Верхний предел измеряемой величины (5.11.7)
IТок-Вторичный показывающий прибор--
JМощностьАвтоматическое переключение, обегание---
KВремя, временная программа--Станция управления (5.11.2)-
LУровень---Нижний предел измеряемой величины (5.11.7)
M+---Величина или среднее положение (между верхним H и нижним L)
N+----
O+----
PДавление, вакуум----
QКоличествоИнтегрирование, суммирование по времени-+-
RРадиоактивность (5.13)-Регистрация--
SСкорость, частотаСамосрабатывающее устройство безопасности (5.8)-Включение, отключение, переключение, блокировка (5.11.4)-
TТемпература--Преобразование (5.11.5)-
UНесколько разнородных измеряемых величин----
VВибрация-+--
WВес, сила, масса----
XНерекомендуемая резервная буква-Вспомогательные компьютерные устройства--
YСобытие, состояние (5.7)--Вспомогательное вычислительное устройство (5.11.6)-
ZРазмер, положение, перемещениеСистема инструментальной безопасности, ПАЗ (5.9)-+-
Примечания.
1 Буквенные обозначения, отмеченные знаком «+», назначаются по выбору пользователя, а отмеченные знаком «-» не используются.
2 В круглых скобках приведены номера пунктов пояснения.

4.2.2 Дополнительные буквенные обозначения, применяемые для указания дополнительных функциональных признаков приборов, преобразователей сигналов и вычислительных устройств, приведены в таблице А.1 (приложение А), обозначение функций бинарной логики и графические обозначения устройств бинарной логики в схемах приведены в таблице А.2 (приложение А).

5 Правила построения условных обозначений приборов и средств автоматизации в схемах

5.1 Настоящий стандарт устанавливает два метода построения условных обозначений:

  • упрощенный;
  • развернутый.

5.2 При упрощенном методе построения приборы и средства автоматизации, осуществляющие сложные функции, например контроль, регулирование, сигнализацию и выполнение в виде отдельных блоков, изображают одним условным обозначением. При этом первичные измерительные преобразователи и всю вспомогательную аппаратуру не изображают.

5.3 При развернутом методе построения каждый прибор или блок, входящий в единый измерительный, регулирующий или управляющий комплект средств автоматизации, указывают отдельным условным обозначением.

5.4 Условные обозначения приборов и средств автоматизации, применяемые в схемах, включают в себя графические, буквенные и цифровые обозначения.

В верхней части графического обозначения наносят буквенные обозначения измеряемой величины и функционального признака прибора, определяющего его назначение.

В нижней части графического обозначения наносят цифровое (позиционное) обозначение прибора или комплекта средств автоматизации.

5.5 При построении обозначений комплектов средств автоматизации первая буква в обозначении каждого входящего в комплект прибора или устройства (кроме устройств ручного управления и параметра "событие, состояние") является обозначением измеряемой комплектом величины.

5.6 Буквенные обозначения устройств, выполненных в виде отдельных блоков и предназначенных для ручных операций, независимо от того, в состав какого комплекта они входят, должны начинаться с буквы Н.

5.7 Первая буква Y показывает состояние или событие, которое определяет реакцию устройства.

5.8 Символ S применяется в качестве дополнительного обозначения измеряемой величины F, Р, Т и указывает на самосрабатывающие устройства безопасности, - предохранительный или отсечной клапан, термореле. Символ S не должен использоваться для обозначения устройств, входящих в систему инструментальной безопасности - ПАЗ.

5.9 Символ Z применяется в качестве дополнительного обозначения измеряемой величины для устройств системы инструментальной безопасности - ПАЗ.

5.10 Порядок расположения буквенных обозначений принимают с соблюдением последовательности обозначений, приведенной на рисунке 1.


Рисунок 1 — Принцип построения условного обозначения прибора

5.11 Функциональные признаки приборов

5.11.1 Букву А применяют для обозначения функции "сигнализация" независимо от того, вынесена ли сигнальная аппаратура на какой-либо щит или для сигнализации используются лампы, встроенные в сам прибор.

5.11.2 Букву K применяют для обозначения станции управления, имеющей переключатель для выбора вида управления и устройство для дистанционного управления.

5.11.3 Букву Е применяют для обозначения чувствительного элемента, выполняющего функцию первичного преобразования: преобразователи термоэлектрические, термопреобразователи сопротивления, датчики пирометров, сужающие устройства расходомеров и т.п.

5.11.4 Букву S применяют для обозначения контактного устройства прибора, используемого только для включения, отключения, переключения, блокировки.

При применении контактного устройства прибора, для включения, отключения и одновременно для сигнализации в обозначении прибора используют обе буквы: S и А.

5.11.5 Букву Т применяют для обозначения первичного прибора бесшкального с дистанционной передачей сигнала: манометры, дифманометры, манометрические термометры.

5.11.6 Букву Y применяют для обозначения вспомогательного устройства, выполняющего функцию вычислительного устройства.

5.11.7 Предельные значения измеряемых величин, по которым осуществляют, например, включение, отключение, блокировка, сигнализация, допускается конкретизировать добавлением букв Н и L. Комбинацию букв НН и LL используют для указания двух величин. Буквы наносят справа от графического обозначения.

5.11.8 Отклонение функции D при объединении с функцией А (тревога) указывает, что измеренная переменная отклонилась от задания или другой контрольной точки больше, чем на предопределенное число.

5.12 При построении буквенных обозначений указывают не все функциональные признаки прибора, а лишь те, которые используют в данной схеме.

5.13 При необходимости конкретизации измеряемой величины справа от графического обозначения прибора допускается указывать наименование, символ этой величины или ее значение, для измеряемой величины А указывают тип анализатора, обозначение анализируемой величины и интервал значений измеряемого параметра.

5.14 Для обозначения величин, не предусмотренных настоящим стандартом, допускается использовать резервные буквы. Применение резервных букв должно быть расшифровано на схеме.

5.15 Подвод линий связи к прибору изображают в любой точке графического обозначения (сверху, снизу, сбоку). При необходимости указания направления передачи сигнала на линиях связи наносят стрелки.

5.16 Примеры построения условных обозначений приборов и средств автоматизации приведены в таблице Б.1 (приложение Б).

6 Размеры условных обозначений

6.1 Размеры условных графических обозначений приборов и средств автоматизации в схемах приведены в таблице 3.

6.2 Условные графические обозначения на схемах выполняют сплошной толстой основной линией, а горизонтальную разделительную черту внутри графического обозначения и линии связи - сплошной тонкой линией по ГОСТ 2.303.

Приложение Б
(справочное)

Примеры построения условных обозначений приборов и средств автоматизации

Таблица Б.1
НаименованиеОбозначение
Первичный измерительный преобразователь (чувствительный элемент) для измерения температуры, установленный по месту.
Например: преобразователь термоэлектрический (термопара), термопреобразователь сопротивления, термобаллон манометрического термометра, датчик пирометра и т.п.
Прибор для измерения температуры показывающий, установленный по месту.
Например: термометр ртутный, термометр манометрический и т.п.
Прибор для измерения температуры показывающий, установленный на щите.
Например: милливольтметр, логометр, потенциометр, мост автоматический и т.п.
Прибор для измерения температуры бесшкальный с дистанционной передачей показаний, установленный по месту.
Например: термометр манометрический (или любой другой датчик температуры) бесшкальный с пневмо- или электропередачей
Прибор для измерения температуры одноточечный, регистрирующий, установленный на щите.
Например: самопишущий милливольтметр, логометр, потенциометр, мост автоматический и т.п.
Прибор для измерения температуры с автоматическим обегающим устройством, регистрирующий, установленный на щите.
Например: многоточечный самопишущий потенциометр, мост автоматический и т.п.
Прибор для измерения температуры регистрирующий, регулирующий, установленный на щите.
Например: любой самопишущий регулятор температуры (термометр манометрический, милливольтметр, логометр, потенциометр, мост автоматический и т.п.)
Регулятор температуры бесшкальный, установленный по месту.
Например: дилатометрический регулятор температуры
Комплект для измерения температуры регистрирующий, регулирующий, снабженный станцией управления, установленный на щите.
Например: вторичный прибор и регулирующий блок системы "Старт"
Прибор для измерения температуры бесшкальный с контактным устройством, установленный по месту.
Например: реле температурное
Первичный прибор контроля температуры в системе ПАЗ
Измерение температуры.
Аналого-цифровой преобразователь, установленный на щите, включенный в контур ПАЗ
Байпасная панель дистанционного управления, установленная на щите
Переключатель электрических цепей измерения (управления), переключатель для газовых (воздушных) линий, установленный на щите
Прибор для измерения давления (разрежения) показывающий, установленный по месту.
Например: любой показывающий манометр, дифманометр, тягомер, напоромер, вакуумметр и т.п.
Прибор для измерения перепада давления показывающий, установленный по месту.
Например: дифманометр показывающий
Прибор для измерения давления (разрежения) бесшкальный с дистанционной передачей показаний, установленный по месту.
Например: манометр (дифманометр) бесшкальный с пневмо- или электропередачей
Прибор для измерения давления (разрежения) регистрирующий, установленный на щите.
Например: самопишущий манометр или любой вторичный прибор для регистрации давления
Прибор для измерения давления с контактным устройством, установленный по месту.
Например: реле давления
Прибор для измерения давления (разрежения) показывающий с контактным устройством, установленный по месту
Например: электроконтактный манометр, вакуумметр и т.п.
Первичный измерительный преобразователь (чувствительный элемент) для измерения расхода, установленный по месту.
Например: датчик индукционного расходомера и т.п.
Прибор для измерения расхода бесшкальный с дистанционной передачей показаний, установленный по месту.
Например: ротаметр бесшкальный с пневмо - или электропередачей
Прибор для измерения соотношения расходов регистрирующий, установленный на щите.
Например: любой вторичный прибор для регистрации соотношения расходов
Прибор для измерения расхода показывающий, установленный по месту.
Например: дифманометр (ротаметр) показывающий
Прибор для измерения расхода интегрирующий, установленный по месту.
Например: любой бесшкальный счетчик-расходомер с интегратором
Прибор для измерения расхода показывающий, интегрирующий, установленный по месту.
Например: дифманометр показывающий с интегратором
Массовый многопараметрический расходомер, обеспечивающий измерение расхода, температуры с аналоговым токовым выходом 4-20 мА
Прибор для измерения расхода интегрирующий, с устройством для выдачи сигнала после прохождения заданного количества вещества, установленный по месту.
Например: счетчик-дозатор
Первичный измерительный преобразователь (чувствительный элемент) для измерения уровня, установленный по месту.
Например: датчик электрического или емкостного уровнемера
Прибор для измерения уровня показывающий, установленный по месту.
Например: манометр (дифманометр), используемый для измерения уровня
Прибор для измерения уровня с выносным блоком индикации.
Показать в виде двух отдельных блоков с соединительной линией в соответствии с ГОСТ 21.408
Прибор для измерения уровня с контактным устройством, установленный по месту.
Например: реле уровня, используемое для блокировки и сигнализации верхнего уровня
Прибор для измерения уровня бесшкальный, с дистанционной передачей показаний, установленный по месту.
Например: уровнемер бесшкальный с пневмо - или электропередачей
Прибор для измерения уровня бесшкальный, регулирующий, с контактным устройством, установленный по месту.
Например: электрический регулятор-сигнализатор уровня.
Буква Н в данном примере означает блокировку по верхнему уровню
Прибор для измерения уровня показывающий, с контактным устройством, установленный на щите.
Например: прибор вторичный показывающий с сигнальным устройством.
Буквы Н и L означают сигнализацию верхнего и нижнего уровней
Прибор для измерения плотности раствора бесшкальный, с дистанционной передачей показаний, установленный по месту.
Например: датчик плотномера с пневмо- или электропередачей
Прибор для измерения размеров показывающий, установленный по месту.
Например: прибор показывающий для измерения толщины стальной ленты
Прибор для измерения электрической величины показывающий, установленный по месту.
Например:
- напряжение;
- сила тока;
- мощность
Прибор для управления процессом по временной программе, установленный на щите.
Например: командный электропневматический прибор (КЭП), многоцепное реле времени
Прибор для измерения влажности регистрирующий, установленный на щите.
Например: прибор влагомера вторичный
Первичный измерительный преобразователь (чувствительный элемент) для измерения качества продукта, установленный по месту.
Например: датчик рН-метра
Прибор для измерения качества продукта показывающий, установленный по месту.
Например: газоанализатор показывающий для контроля содержания кислорода в дымовых газах
Прибор для измерения качества продукта регистрирующий, регулирующий, установленный на щите.
Например: прибор вторичный самопишущий регулятора концентрации серной кислоты в растворе
Прибор для измерения радиоактивности показывающий, с контактным устройством, установленный по месту.
Например: прибор для показания и сигнализации предельно допустимых концентраций α и β лучей
Прибор для измерения скорости вращения, привода регистрирующий, установленный на щите.
Например: прибор вторичный тахогенератора
Прибор для измерения нескольких разнородных величин регистрирующий, установленный по месту.
Например: дифманометр-расходомер самопишущий с дополнительной записью давления. Надпись, расшифровывающая измеряемые величины, наносится справа от прибора
Прибор для измерения вязкости раствора показывающий, установленный по месту.
Например: вискозиметр показывающий
Прибор для измерения массы продукта показывающий, с контактным устройством, установленный по месту.
Например: устройство электронно-тензометрическое сигнализирующее
Прибор для контроля погасания факела в печи бесшкальный, с контактным устройством, установленный на щите.
Например: прибор вторичный запально-защитного устройства
Преобразователь сигнала, установленный на щите. Входной сигнал электрический, выходной сигнал тоже электрический.
Например: преобразователь измерительный, служащий для преобразования т.э.д.с. термометра термоэлектрического в сигнал постоянного тока
Преобразователь сигнала, установленный по месту. Входной сигнал пневматический, выходной - электрический
Вычислительное устройство, выполняющее функцию умножения.
Например: множитель на постоянный коэффициент K, установленный на щите
Пусковая аппаратура для управления электродвигателем (включение, выключение насоса; открытие, закрытие задвижки и т.д.).
Например: магнитный пускатель, контактор и т.п.
Применение резервной буквы N должно быть оговорено на поле схемы
Аппаратура, предназначенная для ручного дистанционного управления (включение, выключение двигателя; открытие, закрытие запорного органа, изменение задания регулятору), установленная на щите.
Например: кнопка, ключ управления, задатчик
Аппаратура, предназначенная для ручного дистанционного управления, снабженная устройством для сигнализации, установленная на щите.
Например: кнопка со встроенной лампочкой, ключ управления с подсветкой и т.п.
Прибор для измерения уровня с контактным устройством, установленный по месту.
Например: реле уровня, используемое для ПАЗ верхнего уровня и нижнего уровня с выводом сигнала при четырех значениях уровня
Клапан регулирующий, закрывающий при прекращении подачи энергии с функцией ручного управления
Примечание - В изображении прибора или аппарата для всех примеров вместо окружности допускается использовать квадрат или прямоугольник.



графические и буквенные по ГОСТ

Как невозможно читать книгу без знания букв, так невозможно понять ни один электрический чертеж без знания условных обозначений.

В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме.

Введение


Но начнем немного издалека...
Каждый молодой специалист, который приходит в проектирование, начинает либо со складывания чертежей, либо с чтения нормативной документации, либо нарисуй «вот это» по такому примеру. Вообще, нормативная литература изучается по ходу работы, проектирования.

Невозможно прочитать всю нормативную литературу, относящуюся к твоей специальности или, даже, более узкой специализации. Тем более, что ГОСТ, СНиП и другие нормативы периодически обновляются. И каждому проектировщику приходится отслеживать изменения и новые требования нормативных документов, изменения в линейках производителей электрооборудования, постоянно поддерживать свою квалификацию на должном уровне.

Помните, как Льюиса Кэролла в «Алисе в Стране Чудес»?

«Нужно бежать со всех ног, чтобы только оставаться на месте, а чтобы куда-то попасть, надо бежать как минимум вдвое быстрее!»

Это я не к тому, чтобы поплакаться «как тяжела жизнь проектировщика» или похвастаться «смотрите, какая у нас интересная работа». Речь сейчас не об этом. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Работают по принципу «Здесь так заведено».

Порой, это достаточно элементарные вещи. Знаешь, как сделать правильно, но, если спросят «Почему так?», ответить сразу не сможешь, сославшись хотя бы на название нормативного документа.

В этой статье я решил структурировать информацию, касающуюся условных обозначений, разложить всё по полочкам, собрать всё в одном месте.

Виды и типы электрических схем

Прежде, чем говорить об условных обозначения на схемах, нужно разобраться, какие виды и типы схем бывают. С 01.07.2009 на территории РФ введен в действие ГОСТ 2.701-2008 «ЕСКД. Схемы. Виды и типы. Общие требования к выполнению».
В соответствии с этим ГОСТ, схемы разделяются на 10 видов:

  1. Схема электрическая
  2. Схема гидравлическая
  3. Схема пневматическая
  4. Схема газовая
  5. Схема кинематическая
  6. Схема вакуумная
  7. Схема оптическая
  8. Схема энергетическая
  9. Схема деления
  10. Схема комбинированная

Виды схем подразделяются на восемь типов:

  1. Схема структурная
  2. Схема функциональная
  3. Схема принципиальная (полная)
  4. Схема соединений (монтажная)
  5. Схема подключения
  6. Схема общая
  7. Схема расположения
  8. Схема объединенная

Меня, как электрика, интересуют схемы вида «Схема электрическая». Вообще, описание и требования к схемам приведены в ГОСТ 2.701-2008 на примере электрических схем, но с 01 января 2012 действует ГОСТ 2.702-2011 «ЕСКД. Правила выполнения электрических схем». Большей частью текст этого ГОСТ дублирует текст ГОСТ 2.701-2008, ссылается на него и другие ГОСТ.

ГОСТ 2.702-2011 подробно описывает требования к каждому виду электрической схемы. При выполнении электрических схем следует руководствоваться именно этим ГОСТ.

ГОСТ 2.702-2011 дает следующее определение понятия электрической схемы: «Схема электрическая — документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи». Далее ГОСТ ссылается на документы, регламентирующие правила выполнения условных графических изображения, буквенных обозначений и обозначений проводов и контактных соединений электрических элементов. Рассмотрим каждый отдельно.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

  • ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
  • ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
  • ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

Условные графические обозначения. Четыре типа контактов

с использованием девяти функциональных признаков:

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

НаименованиеИзображение
Автоматический выключатель (автомат)Условные обозначение. Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)Условные обозначение. Выключатель нагрузки (рубильник)
Контакт контактораУсловные обозначение. Контакт контактора
Тепловое релеУсловные обозначение. Тепловое реле
УЗОУсловные обозначение. Устройство защитного отключения (УЗО)
Дифференциальный автоматУсловные обозначение. Дифференциальный автомат
ПредохранительУсловные обозначение. Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)Условные обозначение. Автоматический выключатель для защиты двигателя
Выключатель нагрузки с предохранителем (рубильник с предохранителем)Условные обозначение. Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор токаУсловные обозначение. Трансформатор тока
Трансформатор напряженияУсловные обозначение. Трансформатор напряжения
Счетчик электрической энергииУсловные обозначение. Счетчик электрической энергии
Частотный преобразовательУсловные обозначение. Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматическиУсловные обозначение. Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопкиУсловные обозначение. Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопкиУсловные обозначение. Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)Условные обозначение. Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода
Контакт замыкающий с замедлением, действующим при срабатыванииУсловные обозначение. Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возвратеУсловные обозначение. Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возвратеУсловные обозначение. Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании Условные обозначение. Контакт размыкающий с замедлением, действующим при срабатывании
 Контакт размыкающий с замедлением, действующим при возврате Условные обозначение. Контакт размыкающий с замедлением, действующим при возврате
 Контакт замыкающий с замедлением, действующим при срабатывании и возвратеУсловные обозначение. Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки релеУсловные обозначение. Катушка контактора, общее обозначение катушки реле
Катушка импульсного релеУсловные обозначение. Катушка импульсного реле
Катушка фоторелеУсловные обозначение. Катушка фотореле
Катушка реле времениУсловные обозначение. Катушка реле времени
Мотор-приводУсловные обозначение. Мотор-привод
Лампа осветительная, световая индикация (лампочка)Условные обозначение. Лампа осветительная, световая индикация (лампочка)
Нагревательный элементУсловные обозначение. Нагревательный элемент
Разъемное соединение (розетка):
гнездо
штырь
Условные обозначение. Разъемное соединение (розетка)
РазрядникУсловные обозначение. Разрядник
Ограничитель перенапряжения (ОПН), варисторУсловные обозначение. Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)Условные обозначение. Разборное соединение (клемма)
АмперметрУсловные обозначение. Амперметр
ВольтметрУсловные обозначение. Вольтметр
ВаттметрУсловные обозначение. Ваттметр
ЧастотометрУсловные обозначение. Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

Буквенные обозначения в электрических схемах

Буквенные обозначения определены ГОСТ 2.710-81 «ЕСКД. Обозначения буквенно-цифровые в электрических схемах».

Обозначения дифавтоматов и УЗО в этом ГОСТ отсутствует. На различных сайтах и форумах в интернете долго обсуждали как же правильно обозначать УЗО и дифавтомат. ГОСТ 2.710-81 в п.2.2.12. допускает использование многобуквенных кодов (а не только одно- и двухбуквенных), поэтому до введения нормативного обозначения я для себя принял трехбуквенное обозначение УЗО и дифавтомата. К двухбуквенному обозначению рубильника я добавил букву D и получил обозначение УЗО. Аналогично поступил с дифавтоматом.

Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено.

Обозначения основных элементов, используемых в однолинейных схемах электрических щитов:

НаименованиеОбозначение
Автоматический выключатель в силовых цепяхQF
Автоматический выключатель в цепях управленияSF
Автоматический выключатель с дифференциальной защитой (дифавтомат)QFD
Выключатель нагрузки (рубильник)QS
Устройство защитного отключения (УЗО)QSD
КонтакторKM
Тепловое релеF, KK
Реле времениKT
Реле напряженияKV
ФоторелеKL
Импульсное релеKI
Разрядник, ОПНFV
Плавкий предохранительFU
Трансформатор токаTA
Трансформатор напряженияTV
Частотный преобразовательUZ
АмперметрPA
ВольтметрPV
ВаттметрPW
ЧастотометрPF
Счетчик активной энергииPI
Счетчик реактивной энергииPK
ФотоэлементBL
Нагревательный элементEK
Лампа осветительнаяEL
Прибор световой индикации (лампочка)HL
Штепсельный разъем (розетка)XS
Выключатель или переключатель в цепях управленияSA
Выключатель кнопочный в цепях управленияSB
КлеммыXT

Изображение электрооборудования на планах

Хотя ГОСТ 2.701-2008 и ГОСТ 2.702-2011 предусматривают вид электрической схемы «схема расположения», при проектировании зданий и сооружений следует руководствоваться ГОСТ 21.210-2014 «СПДС. Изображения условные графические электрооборудования и проводок на планах». Данный ГОСТ устанавливает условные обозначения электропроводок, прокладок шин, шинопроводов, кабельных линий, электрического оборудования (трансформаторов, электрических щитов, розеток, выключателей, светильников) на планах прокладки электрических сетей.

Эти условные обозначения применяются при выполнении чертежей электроснабжения, силового электрооборудования, электрического освещения и других чертежей. Также данные обозначения используются для изображении потребителей в однолинейных принципиальных схемах электрических щитов.

Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

Условные графические обозначения линий проводок и токопроводов

К сожалению, AutoCAD в базовой поставке не содержит все необходимые типы линий.

Проектировщики решают эту проблему по-разному:

  • большинство выполняет отрисовку проводки обычной линией, а потом дополняет обозначениями кружков, квадратиков и пр.;
  • продвинутые пользователи AutoCAD создают собственные типы линий.

Я — сторонник второго способа, т.к. он гораздо удобнее. Если вы используете специальный тип линии, то при её перемещении все «дополнительные» обозначения также перемещаются, ведь они часть линии.

Создать собственный тип линии в AutoCAD достаточно просто. Вы потратите некоторое время на освоение этого навыка, зато сэкономите потом массу времени при проектировании.

Изображение вертикальной прокладки удобнее всего сделать при помощи блоков AutoCAD, а лучше при помощи динамических блоков.

Условные графические изображения шин и шинопроводов

Отрисовку шин и шинопроводов в AutoCAD удобно выполнять при помощи полилинии и/или динамических блоков.

Условные графические изображения коробок, шкафов, щитов и пультов

НаименованиеИзображение
Коробка ответвительнаяКоробка ответвительная
Коробка вводнаяКоробка вводная
Коробка протяжная, ящик протяжнойКоробка протяжная, ящик протяжной
Коробка, ящик с зажимамиКоробка, ящик с зажимами
Шкаф распределительныйШкаф распределительный
Щиток групповой рабочего освещенияЩиток групповой рабочего освещения
Щиток групповой аварийного освещенияЩиток групповой аварийного освещения
Щиток лабораторныйЩиток лабораторный
Ящик с аппаратуройЯщик с аппаратурой
Ящик управленияЯщик управления
Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управленияШкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления
Шкаф, панель двухстороннего обслуживанияШкаф, панель двухстороннего обслуживания
Шкаф, щит, пульт из нескольких панелей одностороннего обслуживанияШкаф, щит, пульт из нескольких панелей одностороннего обслуживания
Шкаф, щит, пульт из нескольких панелей двухстороннего обслуживанияШкаф, щит, пульт из нескольких панелей двухстороннего обслуживания
Щит открытыйЩит открытый
Ящик трансформаторный понижающий (ЯТП)Ящик трансформаторный понижающий (ЯТП)

Отрисовку в AutoCAD удобно выполнять при помощи блоков и динамических блоков.

Условные графические обозначения выключателей, переключателей

ГОСТ 21.210-2014 не предусматривает условных изображения для светорегуляторов (диммеров) и отдельного изображения для кнопочных выключателей, поэтому я ввёл для них собственные обозначения в соответствии с п.4.7.

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов выключателей.

Условные графические обозначения штепсельных розеток

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов розеток.

Условные графические обозначения светильников и прожекторов

Радует, что в обновленной версии ГОСТ добавлены изображения светодиодных светильников и светильников с компактными люминесцентными лампами.

Отрисовку светильников в AutoCAD удобно выполнять при помощи динамических блоков.

Условные графические обозначения аппаратов контроля и управления

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков.


Подпишитесь и получайте уведомления о новых статьях на e-mail

Читайте также:

Условные обозначения в электрических схемах по ГОСТ

Любые электрические цепи могут быть представлены в виде чертежей (принципиальных и монтажных схем), оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Соответственно, чтобы «читать» такие документы, необходимо понимать условные обозначения в электрических схемах.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТаКраткое описание
2.710 81В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68Требования к размерам отображения элементов в графическом виде.
21.614 88Принятые нормы  для планов электрооборудования и проводки.
2.755 87Отображение на схемах коммутационных устройств и контактных соединений
2.756 76Нормы для воспринимающих частей электромеханического оборудования.
2.709 89Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

  • Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже. Функциональная схема телевизионного приемникаПример функциональной схемы телевизионного приемника
  • Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Пример принципиальной схемы фрезерного станкаПример принципиальной схемы фрезерного станка

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Пример однолинейной схемыПример однолинейной схемы
  • Монтажные электрические схемы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. Монтажная схема  стационарного сигнализатора горючих газовМонтажная схема  стационарного сигнализатора горючих газов

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Графические обозначения

Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Приведем в качестве примера основные графические обозначения для разных видов электрических схем.

Примеры УГО в функциональных схемах

Ниже представлен рисунок с изображением основных узлов систем автоматизации.

Примеры условных обозначений электроприборовПримеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом 21.404-85

Описание обозначений:

  • А – Основные (1) и допускаемые (2) изображения приборов, которые устанавливаются за пределами электрощита или распределительной коробки.
  • В – Тоже самое, что и пункт А, за исключением того, что элементы располагаются на пульте или электрощите.
  • С – Отображение исполнительных механизмов (ИМ).
  • D – Влияние ИМ на регулирующий орган (далее РО) при отключении питания:
  1. Происходит открытие РО
  2. Закрытие РО
  3. Положение РО остается неизменным.
  • Е — ИМ, на который дополнительно установлен ручной привод. Данный символ может использоваться для любых положений РО, указанных в пункте D.
  • F- Принятые отображения линий связи:
  1. Общее.
  2. Отсутствует соединение при пересечении.
  3. Наличие соединения при пересечении.

УГО в однолинейных и полных электросхемах

Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы.

Источники питания.

Для их обозначения приняты символы, приведенные на рисунке ниже.

УГО источников питания на принципиальных схемахУГО источников питания на принципиальных схемах (ГОСТ 2.742-68 и ГОСТ 2.750.68)

Описание обозначений:

  • A – источник с постоянным напряжением, его полярность обозначается символами «+» и «-».
  • В – значок электричества, отображающий переменное напряжение.
  • С – символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
  • D – Отображение аккумуляторного или гальванического источника питания.
  • E- Символ батареи, состоящей из нескольких элементов питания.

Линии связи

Базовые элементы электрических соединителей представлены ниже.

Обозначение линий связи на принципиальных схемахОбозначение линий связи на принципиальных схемах (ГОСТ 2.721-74 и ГОСТ 2.751.73)

Описание обозначений:

  • А – Общее отображение, принятое для различных видов электрических связей.
  • В – Токоведущая или заземляющая шина.
  • С – Обозначение экранирования, может быть электростатическим (помечается символом «Е») или электромагнитным («М»).
  • D — Символ заземления.
  • E – Электрическая связь с корпусом прибора.
  • F – На сложных схемах, из нескольких составных частей, таким образом обозначается обрыв связи, в таких случаях «Х» это информация о том, где будет продолжена линия (как правило, указывается номер элемента).
  • G – Пересечение с отсутствием соединения.
  • H – Соединение в месте пересечения.
  • I – Ответвления.

Обозначения электромеханических приборов и контактных соединений

Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.

УГО, принятые для электромеханических устройств и контакторовУГО, принятые для электромеханических устройств и контакторов (ГОСТы 2.756-76, 2.755-74, 2.755-87)

Описание обозначений:

  • А – символ катушки электромеханического прибора (реле, магнитный пускатель и т.д.).
  • В – УГО воспринимающей части электротепловой защиты.
  • С – отображение катушки устройства с механической блокировкой.
  • D – контакты коммутационных приборов:
  1. Замыкающие.
  2. Размыкающие.
  3. Переключающие.
  • Е – Символ для обозначения ручных выключателей (кнопок).
  • F – Групповой выключатель (рубильник).

УГО электромашин

Приведем несколько примеров, отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.

Обозначение электродвигателей и генераторовОбозначение электродвигателей и генераторов на принципиальных схемах (ГОСТ 2.722-68)

Описание обозначений:

  • A – трехфазные ЭМ:
  1. Асинхронные (ротор короткозамкнутый).
  2. Тоже, что и пункт 1, только в двухскоростном исполнении.
  3. Асинхронные ЭМ с фазным исполнением ротора.
  4. Синхронные двигатели и генераторы.
  • B – Коллекторные, с питанием от постоянного тока:
  1. ЭМ с возбуждением на постоянном магните.
  2. ЭМ с катушкой возбуждения.
Обозначение электродвигателей на схемахОбозначение электродвигателей на схемах

УГО трансформаторов и дросселей

С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке.

Правильные обозначения трансформаторов, катушек индуктивности и дросселейПравильные обозначения трансформаторов, катушек индуктивности и дросселей (ГОСТ 2.723-78)

Описание обозначений:

  • А – Данным графическим символом могут быть обозначены катушки индуктивности или обмотки трансформаторов.
  • В – Дроссель, у которого имеется ферримагнитный сердечник (магнитопровод).
  • С – Отображение двухкатушечного трансформатора.
  • D – Устройство с тремя катушками.
  • Е – Символ автотрансформатора.
  • F – Графическое отображение ТТ (трансформатора тока).

Обозначение измерительных приборов и радиодеталей

Краткий обзор УГО данных электронных компонентов показан ниже. Тем, кто хочет более широко ознакомиться с этой информацией рекомендуем просмотреть ГОСТы 2.729 68 и 2.730 73.

Примеры условных графических обозначенийПримеры условных графических обозначений электронных компонентов и измерительных приборов

Описание обозначений:

  1. Счетчик электроэнергии.
  2. Изображение амперметра.
  3. Прибор для измерения напряжения сети.
  4. Термодатчик.
  5. Резистор с постоянным номиналом.
  6. Переменный резистор.
  7. Конденсатор (общее обозначение).
  8. Электролитическая емкость.
  9. Обозначение диода.
  10. Светодиод.
  11. Изображение диодной оптопары.
  12. УГО транзистора (в данном случае npn).
  13. Обозначение предохранителя.

УГО осветительных приборов

Рассмотрим, как на принципиальной схеме отображаются электрические лампы.

Пример того, как указываются лампочки на схемах (ГОСТ 2.732-68)Пример того, как указываются лампочки на схемах (ГОСТ 2.732-68)

Описание обозначений:

  • А – Общее изображение ламп накаливания (ЛН).
  • В — ЛН в качестве сигнализатора.
  • С – Типовое обозначение газоразрядных ламп.
  • D – Газоразрядный источник света повышенного давления (на рисунке приведен пример исполнения с двумя электродами)

Обозначение элементов в монтажной схеме электропроводки

Завершая тему графических обозначений, приведем примеры отображения розеток и выключателей.

Пример изображения на монтажных схемах розеток скрытой установкиПример изображения на монтажных схемах розеток скрытой установки

Как изображаются розетки других типов, несложной найти в нормативных документах, которые доступны в сети.

Обозначение выключатели скрытой установкиОбозначение выключатели скрытой установкиОбозначение розеток и выключателейОбозначение розеток и выключателей

Видео по теме:

Буквенные обозначения

В электрических схемах помимо графических обозначений также используются буквенные, поскольку без последних чтение чертежей будет довольно проблематичным. Буквенно-цифровая маркировка так же, как и УГО регулируется нормативными документами, для электро это ГОСТ 7624 55. Ниже представлена таблица с БО для основных компонентов электросхем.

Буквенные обозначения основных элементовБуквенные обозначения основных элементов

К сожалению, размеры данной статьи не позволяют привести все правильные графические и буквенные обозначения, но мы указали нормативные документы, из которых можно получить всю недостающую информацию. Следует учитывать, что действующие стандарты могут меняться в зависимости от модернизации технической базы, поэтому, рекомендуем отслеживать выход новых дополнений к нормативным актам.

Обозначение Реле На Электрической Схеме

Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. К этому сухому контакту подключаются управляющие проводники контактора или пускателя , функция которого коммутировать или разъединять фазные провода, защищая систему от опасных перепадов напряжения.


Таким образом, получается, что при выключенном реле контакты замкнуты. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Примеры УГО в функциональных схемах Ниже представлен рисунок с изображением основных узлов систем автоматизации. Разберёмся с этим поподробнее.
Как читать электрические схемы


Сам же пружинящий контакт закреплён на ярме.

Отрисовку светильников в AutoCAD удобно выполнять при помощи динамических блоков.

Это само электромагнитное реле K1, выключатель SA1 и батарея питания G1.

Каждое из обозначений можно применять в определенных случаях.

В большинстве случаев реле монтируется в защитном корпусе. D — контакты коммутационных приборов:.

Читаем принципиальные электрические схемы

Виды электрических схем

Такие реле называют поляризованными. Для пояснения принципа работы коммутационных устройств при необходимости на их контакт-деталях изображают квалифицирующие символы, приведенные в табл. Это прекрасно видно по таблице, в которой указаны параметры реле серии Bestar BSC.


Условные графические обозначения светильников и прожекторов Радует, что в обновленной версии ГОСТ добавлены изображения светодиодных светильников и светильников с компактными люминесцентными лампами.

Сам же пружинящий контакт закреплён на ярме. Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления Шкаф, панель двухстороннего обслуживания Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания Шкаф, щит, пульт из нескольких панелей двухстороннего обслуживания Щит открытый Отрисовку в AutoCAD удобно выполнять при помощи блоков и динамических блоков.

А нормально-замкнутые контакты N.

Условные графические обозначения на электрических схемах и схемах автоматизации: ГОСТ 2.

Обозначение условное графическое и буквенный код элементов электрических схем Наименование элемента схемы Буквенный код Машина электрическая.

Условное обозначение полярного реле, на электрической принципиальной схеме, наносится в виде прямоугольника с двумя выводами и жирной точкой у одного из разъёмов. Как проверить реле?
Как читать электрические схемы. Радиодетали маркировка обозначение

В трехфазной сети

Об этом свидетельствует надпись 10A 28VDC. Нормально замкнутые контакты Нормально замкнутые контакты — это контакты реле, находящиеся в замкнутом состоянии, пока через катушку реле не начнёт течь ток.


Допускается применять следующее обозначение 4. Характерная особенность такой схемы — минимальная детализация. Катушка электромеханического устройства с двумя встречными одинаковыми обмотками бифилярная обмотка 7.

Понятно, что мощность контактов реле может быть разная.

Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное, при котором пусковая система контактов обесточена. Катушка электромеханического устройства, работающего с механическим резонансом Примечание. Допускается применять следующее обозначение 8.

Все правильные условные графические обозначения элементов электрических схем и их отдельных частей приводятся в виде таблиц в стандартах. Она обозначается в виде прямоугольника с двумя выводами. Нагрузкой может быть, например, электрическая лампа или электродвигатель. H — Соединение в месте пересечения.


Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек. Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом А нормально-замкнутые контакты N.

Таблица 1. Как работает реле? Условные обозначения отражают только основную функцию контакта — замыкание и размыкание цепи. Для изображения основных базовых функциональных признаков коммутационных устройств применяют условные графические обозначения контактов, которые допускается выполнять в зеркальном изображении: 1 замыкающих 3 переключающих 4 переключающих с нейтральным центральным положением 1.

В качестве примера, рассмотрим импортное реле Bestar BSC. Такие контакты на схемах изображают следующим образом.
Элементы вторичной схемы РЗА. Реле

Виды и типы электрических схем

Катушка электромеханического устройства, работающего с ускорением при срабатывании и отпускании

Около прямоугольника или в прямоугольнике допускается указывать величины, характеризующие обмотку, например, катушка с двумя обмотками, сопротивление каждой Ом 2. Дополнительные знаки позволяют найти на схеме контакты кнопок управления , реле времени, путевых выключателей и т.

Чтобы изменить положение контактов, необходимо поменять полярность подачи напряжения на обмотке. При подключении нагрузки к контактам реле нужно знать мощность, на которую они рассчитаны. Если катушку подключить к источнику тока, то образовавшееся магнитное поле намагничивает сердечник.

Это были силовые характеристики реле, точнее его контактов. E — Электрическая связь с корпусом прибора. Одна часть К1 — это условное обозначение электромагнитной катушки. На его корпусе нанесены следующие надписи.

Рекомендуем: Как ремониторовать электрику

Принцип работы реле наглядно иллюстрирует следующая схема. Как правило, размеры самих реле позволяют наносить на корпус их основные параметры. Вместе со стержнем и якорем ярмо образует магнитопровод.

Параметры электромагнитных реле. Катушка электромеханического устройства с двумя встречными одинаковыми обмотками бифилярная обмотка 7. Виды и типы. Катушка электромеханического устройства трехфазного тока 9.

Реле сработает, и его контакты K1. Отрисовку светильников в AutoCAD удобно выполнять при помощи динамических блоков. При отсутствии дополнительной информации в основном поле допускается в этом поле указывать уточняющие данные, например, катушка электромеханического устройства с обмоткой минимального тока Он может быть как металлическим, так и пластмассовым.

Его основой является катушка, состоящая из большого количества витков изолированного провода. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы.
Как читать электрические схемы

Нарисуйте соответствующий символ реле давления? Инструментальные средства

Нарисуйте соответствующий символ реле давления на этой лестничной логической схеме для аварийного сигнала низкого давления, который включает лампу, если давление масла в промышленной машине когда-либо падает ниже 10 фунтов на квадратный дюйм:

a low-pressure alarm a low-pressure alarm

Обязательно укажите, должно ли реле давления быть нормально разомкнутым (NC) или нормально замкнутым (NC).

Ответ:

Как показано на схеме, это должен быть нормально замкнутый переключатель.

pressure switch ladder-logic diagram pressure switch ladder-logic diagram

Поделитесь своим ответом / комментариями

Кредиты: Тони Р. Купхальдт - под CC BY 1.0

.

Символы электрических переключателей

Edraw Max включает в себя один набор стандартных символов переключателей, которые являются интеллектуальными, промышленными стандартами и являются векторными для электрических схем.

basic electrical

Внешний вид, стиль и цвет большинства символов переключателей можно изменить в соответствии с требованиями.

Приведенные ниже символы переключателей включают SPST, SPDT, DPST, DPDT, замыкающий контакт, размыкающий контакт, двусторонний контакт, 2-позиционный переключатель, 3-позиционный переключатель, 4-позиционный переключатель, концевой переключатель, инерционный переключатель, ртутный переключатель, а также переключатель задержки, такой как как реле с выдержкой времени, реле с выдержкой времени, реле расхода, реле уровня жидкости, реле расхода газа, реле срабатывания температуры и реле давления.Также показаны символы компонентов предохранителя, разъединителя, контакта реле, контрольной лампы и ртути.

Основные символы переключателей

basic switch symbols

SPST: однополюсный, односторонний. Двухпозиционный переключатель позволяет току течь, только когда он находится в закрытом (включенном) положении.

Close circuit switch

В нашем электрическом программном обеспечении вы можете нажать кнопку действия, а затем щелкнуть пункт меню «Закрыть цепь», чтобы замкнуть переключатель цепи.Вы можете дважды щелкнуть, чтобы отредактировать текст на символе.

move text in switch symbol - SPST

Вы можете переместить желтую контрольную точку, чтобы изменить положение текста.

SPDT: однополюсный, двусторонний. Двухпозиционный переключатель направляет ток по одному из двух путей в зависимости от его положения. Некоторые переключатели SPDT имеют центральное выключенное положение и описываются как «включено-выключено-включено».

После выбора символа SPDT вы можете изменить положение переключателя вверх, по центру или загрузить с помощью кнопки действия.

Modify Switch Symbol

DPST: Двухполюсный, одинарный. Двойной двухпозиционный переключатель, который часто используется для переключения электросети, поскольку он может изолировать как активные, так и нейтральные соединения.

DPDT: Double Pole, Double Throw. Этот переключатель можно подключить как реверсивный переключатель для двигателя. Некоторые переключатели DPDT имеют центральное положение выключения.

Символы контактных переключателей

Следующие символы переключателей относятся к замыкающему переключателю, размыкающему контактному переключателю, двустороннему контактному переключателю, переключателю с замыкающим контактом, переключателю с пружинным возвратом, переключателю с фиксированным положением, концевому переключателю и автоматическому выключателю.

Contact Switch Symbols

Обозначения переключающих контактов продуманы и могут быть сконструированы таким образом, что контакты «замыкаются» (обеспечивают непрерывность) при срабатывании или «размыкаются» (непрерывность прерывания) при срабатывании. Для переключателей, в которых есть механизм с пружинным возвратом, направление, в которое пружина возвращает его без приложения силы, называется нормальным положением. Поэтому контакты, которые разомкнуты в этом положении, называются нормально разомкнутыми. Контакты, замкнутые в этом положении, называются нормально замкнутыми.

Например: когда вы нажимаете кнопку действия у символа переключателя «Установить контакт», появляется следующее диалоговое окно.

modify contact switch

Затем вы можете изменить внешний вид переключателя в соответствии с вашими требованиями.

modify contact switch

Приведенные выше символы переключателя представляют собой несколько иной вид переключателя с размыкающим контактом.

Символы электрических переключателей

В следующей таблице перечислены другие символы электрических переключателей в нашей программе для электрических чертежей, такие как позиционный переключатель, ручной переключатель, кнопочный выключатель, селекторный переключатель.

Символы промышленных переключателей и символы задержки

Следующие символы представляют собой некоторые символы промышленных переключателей и символы задержки.

Switch Symbols and Delay Symbols

В нашем программном обеспечении для электрических схем вы можете использовать кнопку действия, чтобы выбрать правильную электрическую схему. символы одним щелчком мыши.
