Сварка сварные соединения. Условные знаки вида шва и условные обозначения сварки. |

Контроль сварных швов

Опубликовано Автор: Иван Перфильев / Нет комментариев

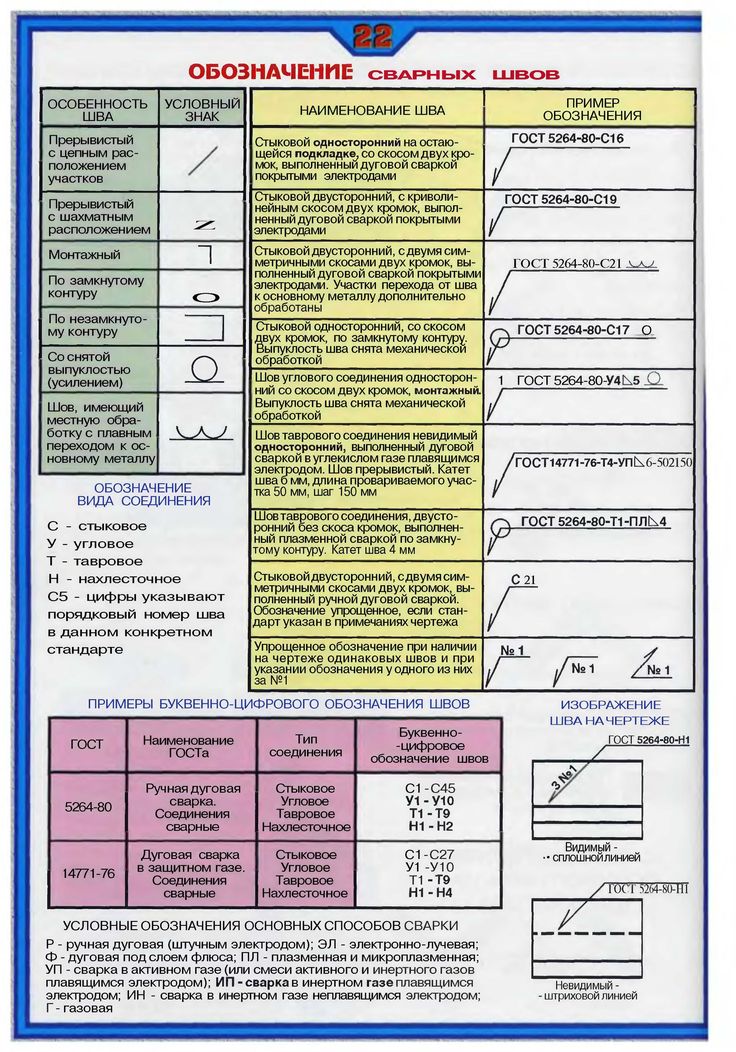

В стандарте Американского общества сварочной техники проводится различие между понятиями «условные знаки вида шва» и «условные обозначения сварки». Условный знак вида шва (рис.1) служит для обозначения каждого конкретного типа шва и составляет лишь часть полной информации, содержащейся в условном обозначении сварки.

Условные знаки вида шва размещаются над и под полкой выноски условного обозначения. Условное обозначение сварки (рис.2)

представляет собой полное обозначение, охватывающее всю информацию, применимую к нему, и определяет параметры требующихся швов. Во всех условных обозначениях требуются полка и стрелка, которые показаны на рис. 3.

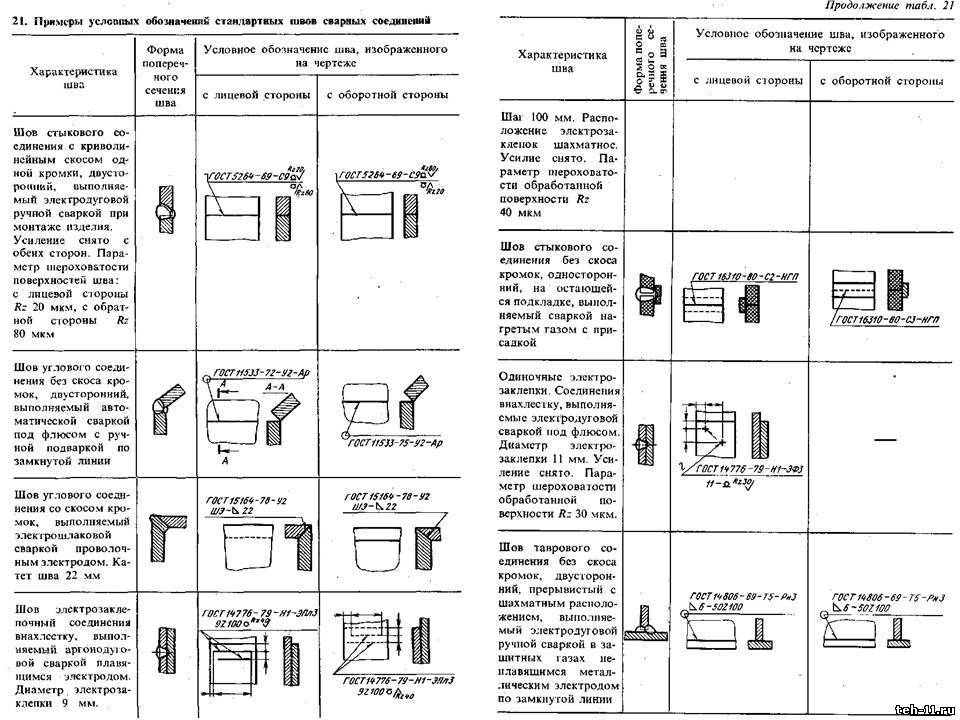

Элементы условного обозначения.

За исключением полки и стрелки, в обозначении могут не указываться прочие элементы, которые не требуются для ясности. В условном обозначении сварки могут содержаться следующие элементы:

— полка выноски;

— стрелка;

— хвост полки;

— основной условный знак вида шва;

— размеры и другие данные;

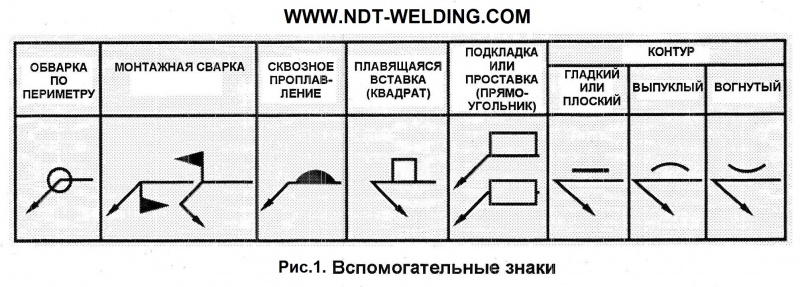

— вспомогательные знаки;

— знаки чистовой обработки;

— технические требования, технология и другие справочные данные.

Полка всегда чертится горизонтально. Она используется для внесения условных знаков вида сварки и других данных и имеет особый смысл, который сохраняется независимо от любых добавляемых к ней элементов. Нижняя сторона полки называется стороной, указываемой стрелкой, а верхняя сторона полки – обратной стороной. Эта условность отображена на рис.4.

Изменение направления стрелки не меняет смысл полки. В некоторых случаях применяют несколько полок с основными условными знаками вида шва.

Такие составные полки показаны на рис.5.

Стрелка соединяет полку с изображением сварного соединения или участка, где должна выполняться сварка. Соединение или участок можно показывать с изломом линии стрелки или с помощью нескольких стрелок. Если стрелка проводится с изломом, то излом стрелки всегда ориентируют в направлении на элемент соединения, который требует разделки или профилирования. Это показано на рис.6.

Добавление нескольких стрелок, позволяющее показать потребность в одинаковых швах в нескольких различных местах, отображено на рис.6. Другие примеры использования составных стрелок показаны на рис.7.

Стрелки указывают на линию или линии на чертеже, которые ясно обозначают предусмотренное соединение или зону сварки. Когда это возможно, стрелка должна указывать на сплошную линию (линию видимого контура, видимую линию), но допускается указание стрелкой на штриховую линию (невидимую линию).
