Свойства обозначения сварного шва – 2017

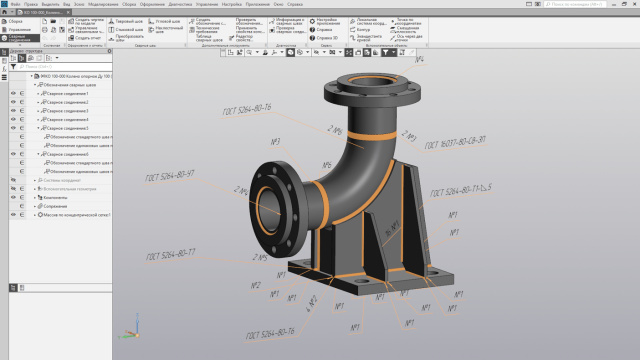

Можно создавать обозначения сварного шва в документах деталей, сборок и чертежей.
Укажите для чертежного стандарта в разделе “Свойства документа – Чертежный стандарт” значение ISO, BSI, DIN, JIS или GB для получения доступа к параметру “Свойства обозначения сварки”. Установите ANSI или GOST для доступа к диалоговым окнам, содержащим обозначения сварных швов для этих стандартов.
Чтобы открыть это диалоговое окно, выполните одно из указанных ниже действий.
- Нажмите Обозначение сварного шва (панель инструментов Примечание) или выберите Вставка > Примечания > Обозначение сварного шва.
- Дважды щелкните существующее обозначение сварного шва или щелкните правой кнопкой мыши обозначение и выберите Свойства.
Многие свойства доступны выше и ниже строки с обозначением сварного шва. В графической области появится предварительный просмотр обозначения.
| Окружной сварной шов | Добавляет окружность к сгибу линии шва, что указывает на то, что шов применяется вокруг контура.
|
| Шов при монтажной сварке | Добавляет к сгибу линии шва, что указывает на то, что шов применяется в монтажной сварке или на месте. Выберите нижний Шов при монтажной сварке, чтобы флажок указывал вниз. |
| Символ сварки | Используйте верхнюю кнопку Обозначение сварного шва, чтобы выбрать обозначение для шва на лицевой стороне. Используйте нижнюю кнопку Обозначение сварного шва, чтобы выбрать обозначение для шва на обратной стороне. |
Нажмите и выберите обозначение в библиотеке обозначений. Чтобы убрать обозначение, отключите его, сняв флажок. Доступность других параметров зависит от выбранного обозначения. Введите размер слева от обозначения. Введите шаг справа от обозначения. |
|
| Шов на обратной стороне | Шов на лицевой стороне |
|
|
|
| Обозначение процесса сварки | Введите текст в большом поле справа, на любом количестве строк, и он появится сзади обозначения. |
| Ссылка | Создание справочного поля вокруг текста Обозначение процесса сварки. |
| Контур | Добавляет форму контура над обозначением. |
| Угол разделки кромок | (Только JIS) Введите угол в градусах (обозначение градуса добавляется автоматически). Внутри. Текст, расположенный внутри сварного шва. |
| Ширина сварного шва | (Только JIS) Введите размер. |
| Второе скругление | Добавляет второе скругление в существующее обозначение. Этот параметр доступен только для Стыковой без скоса кромок, Стыковой одиночный наклонный, Стыковой одиночный наклонный с основанием и Стыковой одиночный J-образный. Введите размер слева от обозначения. Введите шаг справа от обозначения.
|
| Симметричность | Свойства на одной стороне строки с обозначением отображаются также на другой стороне. |
| Расставить в шахматном порядке | Обозначения выше и ниже строки являются прерывистыми. |
| Отобразить с линией идентификации сверху | Перемещает штриховую линию идентификации в область над строкой с обозначением. |
| Шрифт | Чтобы указать шрифт для текста и размер обозначения, снимите флажок Использовать шрифт документа и нажмите Шрифт.
|
| Полка выноски | Выполните привязку выноски к указанному положению на обозначении сварного шва. |
| Использовать несколько изогнутых указателей | Позволяет вам нажать мышью несколько раз в графической области для создания изогнутых указателей. |
| Слой | В чертеже с именованными слоями выберите слой из списка. |
| Включить это обозначение в таблицу сварки | Выберите, чтобы сделать обозначение сварки доступным в таблице сварных швов. |
| Стиль | Изменяет стиль обозначений сварки. ДЛя получения дополнительной информации см. Стиль. |
| Стиль выноски (в PropertyManager Обозначение сварного шва) |
Использовать отображение документа:
|
Обычно формат шага — Длина-Шаг.условные обозначения на чертежах сварных швов (прерывистый и непрерывный) и сварной точки; сварной шов за деталью.
Видимые швы изображают сплошными основными линиями, в невидимые —
штриховыми линиями. При условном методе обозначения сварные швы
обозначают ломаной линией, состоящей из наклонного участка и полки.
Наклонный участок заканчивается односторонней стрелкой, указывающей место
расположения шва.
Обозначение сварных швов проставляют над полкой, если шов
расположен на лицевой стороне, или под полкой, если шов расположен на
обратной стороне. Условные обозначения сварного шва включают:
вспомогательные знаки шва по замкнутой линии и монтажного шва;
обозначение стандарта на типы и конструктивные элементы швов сварных
соединений;
буквенно-цифровое обозначение шва по стандарту;
условное обозначение способа сварки по стандарту.
Знак монтажного шва и знак шва, выполняемого по замкнутому контуру,
располагается на изломе линии наклонного участка и полки.
Для обозначения видов и методов сварки используют следующие буквенные
Внимание!
Если вам нужна помощь в написании работы, то рекомендуем обратиться к
профессионалам. Более 70 000 авторов готовы помочь вам прямо сейчас. Бесплатные
корректировки и доработки.
Узнайте стоимость своей работы.
Расчет стоимостиГарантииОтзывы
обозначения: Г — газовая, Э — дуговая, Ш — электрошлаковая, И — в инертных
газах; Дф — диффузионное Вз — взрывом, Пз — плазменная, К — контактная, У
— в углекислом газе, Тр — трением, X — холодная.
Рис.6 Виды сварных швов: 1- нижний; 2- горизонтальный; 3- вертикальный; 4- потолочный; 5- фланговый; 6- торцовый или лобовой; 7- косой;
8- непрерывный; 9- прерывистый; 10- нормальный; 11- выпуклый; 12- вогнутый.
Поможем написать любую работу на аналогичную тему
Реферат
Заготовительная операция сварка: условные обозначения на чертежах сварных швов (прерывистый и непрерывный) и сварной точки; сварной шов за деталью.
От 250 руб
Контрольная работа
Заготовительная операция сварка: условные обозначения на чертежах сварных швов (прерывистый и непрерывный) и сварной точки; сварной шов за деталью.
Курсовая работа
Заготовительная операция сварка: условные обозначения на чертежах сварных швов (прерывистый и непрерывный) и сварной точки; сварной шов за деталью.
От 700 руб
Получить выполненную работу или консультацию специалиста по вашему учебному проекту
Узнать стоимость
Символы сварки Типы, схемы, размеры, преимущества
Символы сварки представляют собой уникальные руководства и инструкции в виде графиков, диаграмм и изображений. Они являются необходимыми элементами машиностроения и сварки. Символы сварки специфичны по своему характеру для определенных типов сварных швов. Сварщики используют различные типы сварных швов и соединений в соответствии с требованиями клиентов и обозначенной структурой проекта.
Таким образом, необходимость точности сварки имеет решающее значение. В этой статье начинающие студенты, сварщики, инженеры и другие специалисты сварочной отрасли могут прочитать важную информацию о символах сварки.
Основные моменты сообщения:
- Символы сварки Значение
- Символы сварки Необходимость
- Стандарты сварки
- Элементы обозначения сварки
- Типы символов сварки
- Расположение символов сварки
- Размеры символов сварки
- Точечная и шовная сварка
- Приварные шпильки
- Обозначение сварного шва
- Символы неразрушающего контроля (AWS)
- Символы сварки Преимущества
Символы сварки Значение
Символы сварки представляют собой наглядных и графических способов отображения предписанной информации о сварном соединении .
Символ сварки содержит более подробную информацию , которую могут легко понять сварщик, мастер, руководитель, инженер и архитектор. Символы сварки широко используются в технических чертежах для пояснения такой информации, как размер, тип, расположение сварного шва и другой дополнительной информации.
Необходимость символов сварки
Основной целью сварки является получение правильного результата после наложения сварных швов. Для этого недостаточно просто выполнить сварку. В нем важны точность и дизайн. Нам нужны сварочные символы, чтобы сваривать любой металл в соответствии с предписанными инструкциями. См. следующее изображение (a, b, c, d) ниже-
Изображение (a): Учтите, что это изображение дано сварщику. Инструкция «сварить здесь» можно интерпретировать по-разному, или показывают разные интерпретации . Поэтому за такими сообщениями всегда следуют определенные инструкции.
Изображение (b): Это изображение означает одиночный угловой шов и самый простой сварной шов из всех. Применение обходится дешевле , но может иметь серьезные недостатки в производительности.
Изображение (c): Это указывает на двойной угловой шов , и для его нанесения требуется немного больше времени. Чтобы сварка прошла успешно, должен быть обеспечен доступ к обеим сторонам соединения.
Изображение (d): Означает Т-образный стык или шов с разделкой кромок. Этот сварной шов является более сложным и дорогим, так как горизонтальный объект требует подготовки кромок. Тем не менее, это может быть необходимо для определенных условий эксплуатации.
Следовательно, нам нужны символы сварки. Потому что иногда это может быть рискованно, потому что размер и тип сварного шва должны соответствовать основному материалу и условиям эксплуатации изготовления, а также требуемой информации.
Стандарты сварки
ISO 2553 и ANSI/AWS A2.4-98 являются двумя основными стандартами для определения терминов, символов и т. д. сварки/пайки. Международная организация по стандартизации наказала ISO 2553 и ANSI/AWS A2.4- 98 Американского общества сварщиков. Символы и термины могут различаться в обоих стандартах.
Ознакомьтесь с некоторыми деталями этих стандартов, а также других, упомянутых в
| Стандарты | Ссылка |
| ANSI/AWS A2.4-98 | Стандартные символы для сварки, пайки и неразрушающего контроля |
| ANSI/AWS.A3.0-85 | Стандартные термины и определения по сварке |
| ANSI/AWS.D1.1-2000 | Сварка конструкций, код |
| АМС 2.1 DC | Таблица символов сварки (настольный размер) |
| АВС 2.1-WC | Таблица символов сварки (размер стены) |
| БС 499-С: 1999 | Европейские символы дуговой сварки – символическое изображение на чертежах (настенная диаграмма на основе BS EN 22553: 1995). |
| BS 499 Часть 1: 1991 | Сварочные термины и символы. Часть 1. Глоссарий по сварке, пайке и термической резке. |
| ISO 2553: 1992 и BS EN 22553: 1995 | Сварные, паяные и паяные соединения – условное обозначение на чертежах. |
| ИСО 9692-1: 2003 и BS EN 29692-1: 2003 | Сварка и родственные процессы – рекомендации по подготовке соединений – ручная дуговая сварка металлическим электродом, дуговая сварка металлическим электродом в среде защитных газов, сварка ВИГ и лучевая сварка сталей. |
| ISO 4063: 1990 и BS EN 24063: 1992 | Сварка, пайка, пайка и сварка твердым припоем. Номенклатура процессов и номера ссылок для символического изображения на чертежах. |
Элементы обозначения сварки
Элементы символа сварки несут определенную информацию, которую передает символ. Существуют элементы, которые могут быть частью типичного символа сварки.
Они следующие:
- Справочная линия
- Стрелка
- Основной символ сварки
- Размеры
- Символы отделки
- Спецификации, Процесс
- Дополнительные обозначения сварных швов
- Хвост
image ниже показано расположение элементов символа сварки по отношению друг к другу.
Контрольная линия – Это важная часть законченного символа сварки. Опорная линия (горизонтальная линия) переносит всю связанную информацию о сварном шве. Линия обычно проводится близко к сварному шву из-за наличия важной информации.
Стрелка — еще одна необходимая часть готового символа сварки. Стрелка соединяет опорную линию со стороной стрелки сустава. Его можно разместить на одном или другом конце опорной линии. Стрелка может указывать влево, вправо, вверх и вниз, в том числе в сторону хвоста. Символ сварки может содержать несколько стрелок.
Узнав немного об элементах символов сварки, взгляните на различные символы сварки. Он состоит из базовых символов сварки и дополнительных символов сварки . Первый чаще всего используется на чертежах, а позже его можно использовать для передачи дополнительной информации о сварном шве.
1. Основные символы сварки
Символы сварки состоят из символов для различных типов сварных швов с разделкой кромок или стыковых сварных швов . Кроме того, он включает 9
Они также состоят из Углового сварного шва , наиболее часто используемого типа сварного шва, /Сварной шов и т. д.
Символы разделочной/стыковой сварки | ||
| Символ | Имя | Иллюстрация |
| Одинарная V-образная сварка встык/паз | Наиболее распространенная форма подготовки кромок для этого типа сварки | |
| Квадратный сварной шов встык/паз | Этот сварной шов ограничен максимальной толщиной сечения в зависимости от процесса сварки | |
| Сварка встык/паз с одинарной фаской | Процесс подготовки кромки обычно используется, когда для подготовки доступна только одна кромка смежных секций. | |
| Одиночный U-образный сварной шов встык/паз | Секции толщиной более 12 мм, этот сварной шов используется для ограничения количества требуемого металла сварного шва. | |
| Одинарная J-образная сварка встык/паз | В секциях толщиной более 16 мм для подготовки доступна только одна кромка смежных секций, тогда этот сварной шов используется для ограничения количества требуемого металла шва. | |
| Кромка с фланцем и канавкой | Стандарт ISO— это сварка канавками между пластинами с выступающими краями. Стандарт AWS — здесь показан кромочный сварной шов на фланцевом соединении с канавкой. | |
| Угловой фланцевый сварной шов | Пластины для сварки кромок с одной приподнятой кромкой. | |
| Одинарная V-образная стыковая сварка с широким основанием | Стандартный символ ISO для сварного шва с одинарной V-образной канавкой и широкой передней поверхностью. | |
| Стыковой сварной шов с одинарным скосом и широким основанием | Стандартный символ ISOдля сварного шва с одинарной разделкой кромок и широким основанием. Несмотря на то, что эти два параметра упоминаются в ISO 2553, их лучше избегать. | |
| Раструбный сварной шов с V-образной канавкой | Стандартный символ AWSпоказывает сварной шов с разделкой кромок, образованный двумя криволинейными поверхностями. | |
| Раструбный сварной шов со скосом | Стандартный символ AWS Подсказки Сварной шов с разделкой кромок, образованный одной изогнутой поверхностью и одной плоской поверхностью. | |
| Одинарная V-образная стыковая сварка с крутыми флангами | Стандартный символ ISOдля сварного шва с V-образным пазом и углом наклона кромки 5⁰-20⁰ для подготовки кромок. | |
| Стыковой сварной шов с одинарным скосом и крутым флангом | Стандартный символ ISO для сварного шва с кромкой под углом 15⁰-30⁰ для подготовки кромок. | |
| Скругление, кромка, другие обозначения сварного шва | ||
| Символ | Имя | Иллюстрация |
| Угловой сварной шов | Наиболее часто используемый вид сварки. Длины ног равны, если не указано иное. | |
| Краевой шов | Обычно наносится только с одной стороны | |
| Сварка штекером/пазом | Образует швы внахлест, используя круглые или продолговатые отверстия. То есть полностью заполнен наплавленным металлом. | |
| Дуговая точечная сварка | Символ показывает, что он выполнен с одной стороны соединения. Это сделано с использованием высокой тепловложения в одном месте. | |
| Точечная сварка сопротивлением | Символ показывает, что к нему требуется доступ с обеих сторон. | |
| Сварной шов сопротивлением | Аналогично точечной сварке. Он выполнен в линейной форме, а не в одной точке. Символ требует доступа с обеих сторон соединения. | |
| Дуговой сварной шов | Изготавливается только с одной стороны сустава. Обычно называется контактной шовной сваркой. | |
| Наплавка | Линия стрелки (символ) указывает на всю поверхность, которая должна быть покрыта наплавленным металлом. | |
2. Дополнительные обозначения сварки
Дополнительные обозначения сварки предоставляют дополнительную информацию о сварных соединениях. Иногда один и тот же символ используется в стандартах AWS и ISO.
| Дополнительные обозначения сварки | ||
| Символ | Имя | Иллюстрация |
| Плоский (заподлицо) | Используется для обозначения плоской поверхности сварного шва, расположенной заподлицо с поверхностью. Также показана окончательная форма сварного шва (контур сварного шва) | |
| Выпуклая | Показывает выпуклый контур. | |
| Подбарабанье | Показывает вогнутый контур. Используется в особых случаях, когда свариваемые поверхности должны быть гладкими для очистки или покраски. | |
| Гладкие смешанные пальцы | Стандартный символ ISO, используемый для указания на то, что края сварных швов должны быть отшлифованы, чтобы удалить любые включения шлака на краях сварных швов. | |
| Распорка | Указывает на использование прокладки в соединении | |
| Задний/подварочный сварной шов | Используется как для подварки, так и подварки. Задний сварной шов – на противоположной/обратной стороне сварного шва с разделкой кромок после отделки основного шва. Подварочный шов – делается перед основным швом. | |
| Съемная подложка | Показывает соединение со съемной подкладочной лентой. | |
| Постоянная подложка | Показывает несъемную подложку. | |
| Расходуемая вставка | Стандартный символ AWS показывает, что конец символа сварки состоит из типа вставки. | |
| Сварка со всех сторон | Периферийный сварной шов или Сварной шов по всему периметру указывает на сварной шов, который должен выполняться по всей окружности. | |
| Монтажная сварка | Field Weld или Site Weld показывает сварные швы, которые выполняются не на начальном месте изготовления, а на месте. | |
| Расплавить насквозь | Указывает на необходимость полного проплавления сварных швов с одной стороны на другую. | |
Расположение символов сварки
Расположение символов сварки играет важную роль в процессе. Он состоит из сварных швов встык/разделку и угловых сварных швов .
1. Стыковые сварные швы/разделочные сварные швы (расположение)
На следующем рисунке показано расположение символа разделочной сварки. Символы на изображении показаны для ссылок на стандарты ISO и AWS.
На первом изображении ниже показан сварной шов с одинарной V-образной канавкой . На нем показано, что символы сварки расположены на опорной линии, а стрелка указывает на одну сторону соединения. Так, сварной шов может быть в плоскости или в поперечном сечении. Здесь стрелка используется для указания на сварной шов в поперечном сечении.
На втором изображении ниже указан сварной шов с одинарной канавкой со скосом . На нем показано, что стрелка указывает на край соединения, которое должно быть подготовлено для скоса.
2. Угловые сварные швы (расположение)
Символы для угловых сварных швов аналогичны символам для сварных швов с канавками.
Они также расположены на контрольной линии, которая соединена со стрелкой и указывает на одну сторону сустава. Т-образное соединение и крестообразное соединение (сварные соединения) демонстрируют то же самое и обнаруживают значение местоположения.
первое изображение ниже показывает вид с торца Т-образного соединения с одним угловым сварным швом . Форма сварного шва обычно не отображается на инженерном чертеже.
Второе изображение ниже показывает вид с торца крестообразного соединения с двумя одинарными угловыми сварными швами . Оба сварных шва находятся на разных соединениях; что означает, что они не образуют двойной угловой шов. Вот почему для обозначения двух одиночных угловых швов требуются две отдельные стрелки.
На третьем изображении ниже показан вид с торца на крестообразный шарнир с двойной угловой шов с левой стороны и одинарный угловой шов с правой стороны.
Символ углового сварного шва всегда изображается вертикальной стороной слева.
На четвертом изображении ниже показано, что необходимо показать два символа , по одному с каждой стороны вертикального элемента (используйте две стрелки с одной базовой линией). Этот метод может использоваться в соответствии со стандартами AWS (AWS A2.4-98), но не разрешен специально в ISO 2553.
Обозначения сварных швов Размеры
Для некоторых сварных швов размер может быть указан . Как в стандартах ISO, так и в стандартах AWS есть свои особые способы определения необходимых размеров сварных швов. Подготовка кромок зависит от таких факторов, как расходные материалы, процессы сварки, параметры и другие детали. Проверьте размеры обозначения сварного шва как для сварных швов с разделкой кромок, так и для угловых швов .
1.
Сварные швы (размеры)
a) Сварные швы с полным проплавлением с разделкой кромок
На двух изображениях ниже показаны иллюстрации символа ISO и символа AWS для сварных швов с одинарной V-образной канавкой с полным проваром и симметричных стыковых сварных швов и . символическое обозначение.
i) Сварные швы с одинарным V-образным пазом с полным проплавлением
ii) Сварные швы с двойным симметричным V-образным пазом
b) Сварной шов с частичным проплавлением
Стандарты ISO и AWS могут указывать размер сварного шва с помощью числа. Он размещается слева от символа сварки. В стандарте AWS число помещается в скобки, а размер указывается в дюймах. В стандарте ISO число указывается непосредственно, а размер обычно указывается в миллиметрах.
На первом изображении ниже показано частичное проплавление сварного шва с одинарной V-образной канавкой .
Второе изображение ниже показан сварной шов с квадратной канавкой с частичным проплавлением . В стандартах AWS может быть указана дополнительная информация для подготовки кромки. Между сторонами условного обозначения сварного шва указывается величина зазора между пластинами. Размеры AWS указаны в дюймах, а размеры ISO — в миллиметрах.
c) Размеры сварного шва с разделкой
Стандарт AWS может указывать все детали размеров сварного шва с разделкой кромки, такие как размеры сварного шва с каждой стороны соединения, притупление, углы скоса и корневой зазор . На изображении ниже показана 5/8-дюймовая пластина с углом скоса 60°. Глубина фаски составляет 1/4 дюйма, а размер сварного шва — 3/8 дюйма. Это дает перекрытие в центре 1/8 дюйма.
d) Длина разделочного шва
Вся длина соединения должна быть сварена, если длина разделочного шва не указана.
Но иногда длина шва меньше длины стыка и может состоять из прерывистых швов. В этом случае конкретные длины сварных швов и их расположение могут быть указаны справа от условного обозначения сварного шва и на чертеже.
На изображении ниже показан стандартный символ AWS, раскрывающий информацию о прерывистых сварных швах с квадратной канавкой вместе со штриховкой.
2. Угловые сварные швы (размеры)
a) Угловые сварные швы (поперечные)
Стандарт ISO – можно указать размер угловых швов (z) и толщину шва (z) а). Размер размещается слева от символа сварки. Это зависит от того, нужно ли указать длину ноги или толщину горловины.
Стандарт AWS – размер углового шва указывает длину полки, а размер (число) помещается слева от символа сварного шва.
На изображении ниже показан угловой сварной шов по стандартам ISO и AWS с длиной стороны 6 мм (1/4 дюйма).
b) Сварные швы с глубоким проплавлением
Стандарт ISO может определять сварные швы с глубоким проплавлением. Эффективное сечение шва обозначается буквой «S», которая ставится перед толщиной (размером) шва. Далее следует номинальная толщина горловины, которой предшествует буква «А». Смотрите в image ниже-
c) Двойной угловой шов
Размеры двойного углового шва повторяются, даже если они идентичны. Размеры ISO указаны в миллиметрах, а размеры AWS — в дюймах. См. изображение ниже-
d) Угловые сварные швы с разной длиной сторон
Если короткая или длинная сторона не ясна, инструкции (в хвостовой части контрольной линии) могут указать идентификацию. В системе ISO используется закрытый хвост с рекомендательным письмом.
e) Продольные угловые швы
Если шов прерывистый, а не сплошной, то можно указать длину шва, а также зазоры между швами.
На изображении ниже показан вид в плане и поперечное сечение прерывистого углового сварного шва для символов стандарта ISO и AWS.
Точечная и шовная сварка
а) Точечная сварка сопротивлением
Точечная сварка сопротивлением требует доступа к обеим сторонам соединения, а символ сварки располагается по центру контрольной линии. См. изображение ниже:
b) Дуговая точечная сварка
При размещении символа сварки на одной стороне контрольной линии дуговая точечная сварка выполняется с одной стороны соединения. На изображении ниже показаны различные способы указания количества сварных швов в стандартах ISO и AWS.
c) Выступающие сварные швы
Как в стандартах ISO, так и в стандартах AWS обозначения точечного и выступающего сварных швов идентичны, но с дополнительными обозначениями.
Буква P ставится перед размером сварного шва в системе ISO. буквы PW помещаются в конце справочной строки в стандарте AWS. Ссылка на размер проекции указывается отдельным эскизом в конце в системе AWS. См. подробности на изображении ниже.
d) Сварные швы
Единственная разница в значении букв заключается в том, что
В системе AWS буква e обозначает шаг сварных швов (от центра к центру). А в стандарте ISO буква в квадратных скобках (е) относится к расстоянию между сварными швами.
На изображении ниже показаны обозначения размеров и интервалов между сварными швами с прерывистым швом.
Приварные шпильки
Процесс приварки шпилек используется для прикрепления шпилек к компоненту с целью размещения или закрепления других деталей. Обычно применяется для шпилек диаметром от 1,6 мм (1/16 дюйма) до 19 мм.мм (3/4 дюйма) в диаметре.
Для более крупных шпилек используется ручная сварка покрытыми электродами для наплавки углового шва. Эти сварные швы на чертеже обозначаются символами углового сварного шва и сварного шва по периметру. См. изображение ниже.
Наплавка Символ сварки
Символ сварки поверхности может использоваться для обозначения коррозионно-стойкого покрытия, твердосплавного покрытия износостойкими материалами или наращивания поверхностей до требуемых размеров. Символ наплавки должен указывать на поверхность, на которую должен быть наплавлен наплавочный шов. Поместив размер слева от символа сварки, можно указать толщину сварного шва. А площадь, которую нужно обработать, указывается на чертеже.
a) Несколько слоев
Несколько опорных линий могут указывать несколько слоев наплавочных швов, при этом толщина каждого слоя указывается путем размещения его размера слева от символа сварного шва.
Символы неразрушающего контроля (AWS)
На изображении ниже показаны буквенные обозначения AWS для (неразрушающего контроля) NDT.
| Тип теста | Символы |
| Акустическая эмиссия | АЕТ |
| Электромагнитный | ЭТ |
| Утечка | ЛТ |
| Магнитные частицы | МТ |
| Нейтронная рентгенография | НРТ |
| Пенетрант | ПТ |
| Доказательство | ПТС |
| Рентгенографический | РТ |
| Ультразвуковой | УТ |
| Визуальный | ВТ |
Символы сварки Преимущества
Символы сварки являются необходимыми и важными графическими изображениями, которые содержат сам процесс сварки.
Без символа сварщики, изготовители и инженеры не могут достичь заданных рамок проекта. Эти символы являются их ориентиром при выполнении сварочных процессов.
1. Символы сварки обеспечивают постоянное качество и производительность для изготовления металлоконструкций на заказ. Символы сварки указывают сварщикам такие вещи, как расположение сварного шва, размер сварного шва и тип сварного шва, которые следует применять для получения общего качества.
2. Они помогают операторам сварочных аппаратов программировать последовательности сварки, когда символы четко обозначены на расчетной схеме. Это позволяет оператору программировать и гарантирует, что каждое сварное соединение выполняется в соответствии с точными стандартами, указанными в проектной документации.
3. Символы экономят время, необходимое для завершения рисунка , и улучшают ясность. Используйте набор символов сварки при подготовке кромки для стыкового/раздельного шва, а также формы/размера углового шва.
4. Использование символов сварки позволяет сократить потери материала . Потому что они ведут исполнителя к точке без потерь.
5. Символы сварки облегчают сварщикам/инженерам обработку сложной формы .
6. Выполнение сварных швов с использованием символов обеспечивает максимальную эффективность .
7. Они также обеспечивают гладкий внешний вид, прочность и легкость сварных швов .
Заключение
Символы сварки являются важной частью выполнения сварных швов в соответствии с требованиями. Это глаза для сварщиков и инженеров, чтобы понять структуру. Существует множество обозначений сварки, основными из которых являются основные и дополнительные обозначения сварки. Другими аспектами символов сварки являются элементы, размеры, расположение, стандарты и т. д. Таким образом, вышеупомянутая информация важна для студентов, сварщиков, производителей, инженеров, механиков и других специалистов, работающих в сварочной отрасли.
Связано: Другие темы по сварочным технологиям
Символы кромочного сварного шва — интерпретация чертежей металлических изделий
Обозначения кромочной сварки чаще всего ассоциируются с листовым металлом или «калибровочным» материалом. Этот калибр представляет собой систему, используемую для определения листового металла, аналогичного электрике и проволоке. Эта диаграмма может варьироваться от самого большого калибра углеродистой стали № 7, что соответствует десятичному знаку 0,1793 дюйма, до самого маленького, № 28 с десятичным знаком 0,0149.». Эта система намного проще, чем использование дроби для определения того, насколько малы эти числа. Также важно знать, что существуют специальные таблицы для углеродистой стали, алюминия, нержавеющей стали, латуни, меди и оцинкованной стали.
Краевой сварной шов может включать размер сварного шва, который будет показан слева от символа сварного шва. Размер сварного шва является мерой глубины проплавления, а не обязательно шириной сварного шва.
Это не означает, что эти размеры не могут быть одинаковыми. Если размер не указан, это остается на усмотрение сварщика.
Односторонние кромочные швы используются на кромочных соединениях, фланцевых стыковых соединениях и фланцевых угловых соединениях. Если имеется двойной сварной шов, он будет использоваться только с плоским краевым соединением. Это показано ниже:
Для кромочных швов длина может быть связана с символом, и она будет показана справа от символа сварного шва. Если размер справа не указан, это будет полная длина детали. На распечатке могут быть показаны другие индикаторы необходимой длины сварного шва с помощью штриховки или примечаний. Ниже показан символ кромки длиной 8 дюймов, а также подробный вид детали, чтобы показать, где конкретно будут расположены два 2-дюймовых сварных шва.
В главе 3 Угловые сварные швы был раздел по длине и шагу. Таким же образом можно сварить кромочный шов. Это будет показано справа с длиной, за которой следует дефис, а затем шаг.
Это может также включать цепной прерывистый краевой шов для краевого соединения. Это будет более характерно для более толстого материала, когда это длинный сварной шов.
Также может быть ступенчатый прерывистый кромочный шов. Это показано так же, как прерывистая кромочная сварка цепи, но символы будут смещены.
Если расположение этих сварных швов не очевидно, оно будет указано на чертеже. Это может быть получено из примечания или чертежа детали или даже с помощью выносных линий.
Некоторые кромочные сварные швы могут состоять из более чем 2 элементов. В этом случае будет только одна стрелка, указывающая на соединение, но охватывающая все члены. Это будет более характерно для листового металла.
При стыковом соединении на фланцевом стыковом или угловом соединении может возникнуть возможность проплавления. Об этом более подробно говорится в разделе «Дополнительные символы». Появление этого символа указывает на то, что сварной шов по замыслу должен прожечь заднюю сторону материала.
