ГОСТ 2.782-96 ЕСКД. Обозначения условные графические. Машины гидравлические и пневматические

Электронная версия

Ã Î Ñ Ó Ä À Ð Ñ Ò Â Å Í Í Û Å Ñ Ò À Í Ä À Ð Ò Û

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ

ÃÎÑÒ 2.782—96, ÃÎÑÒ 2.784—96, ÃÎÑÒ 2.785—70, ÃÎÑÒ 2.787—71, ÃÎÑÒ 2.788-74—ÃÎÑÒ 2.792-74, ÃÎÑÒ 2.793—79, ÃÎÑÒ 2.794—79, ÃÎÑÒ 2.795—80, ÃÎÑÒ 2.796—95, ÃÎÑÒ 2.797—81

Издание официальное

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ М о с к в а

Электронная версия

Ã Î Ñ Ó Ä À Ð Ñ Ò Â Å Í Í Û Å Ñ Ò À Í Ä À Ð Ò Û

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ

ÃÎÑÒ 2.782—96, ÃÎÑÒ 2.784—96, ÃÎÑÒ 2.785—70, ÃÎÑÒ 2.787—71, ÃÎÑÒ 2.788-74—ÃÎÑÒ 2.792-74, ÃÎÑÒ 2.793—79, ÃÎÑÒ 2.794—79, ÃÎÑÒ 2.795—80, ÃÎÑÒ 2.796—95, ÃÎÑÒ 2.797—81

Издание официальное

М о с к в а ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

1 9 9 8

Электронная версия

© ИПК Издательство стандартов, 1998

Электронная версия

ÃÎÑÒ 2.782—96

Ì Å Æ Ã Î Ñ Ó Ä À Ð Ñ Ò Â Å Í Í Û É Ñ Ò À Í Ä À Ð Ò

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ.

МАШИНЫ ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ

Издание официальное

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Ì è í ñ ê

Электронная версия

ÃÎÑÒ 2.782—96

Предисловие

1 РАЗРАБОТАН Научно-исследовательским и проектно-конструкторским институтом промышленных гидроприводов и гидроавтоматики (НИИГидропривод), Всероссийским научно-иссле- довательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ)

ВНЕСЕН Госстандартом России

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол ¹ 10 от 4 октября 1996 г.)

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации





Азербайджанская Республика

Азгосстандарт

Республика Армения

Армгосстандарт

Республика Белоруссия

Белстандарт

Республика Казахстан

Госстандарт Республики Казахстан

Киргизская Республика

Киргизстандарт

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикский государственный центр по стандартизации,



метрологии и сертификации

Туркменистан

Туркменглавгосинспекция

Украина

Госстандарт Украины





3 Настоящий стандарт соответствует ИСО 1219—91 «Гидропривод, пневмопривод и устройства. Условные графические обозначения и схемы. Часть 1. Условные графические обозначения» в части гидравлических и пневматических машин

4 Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 7 апреля 1997 г. ¹ 123 межгосударственный стандарт ГОСТ 2.782—96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1998 г.

5 ВЗАМЕН ГОСТ 2.782—68

6 ПЕРЕИЗДАНИЕ. Январь 1998 г.

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания на территории Российской Федерации без разрешения Госстандарта России

Электронная версия





ÃÎÑÒ 2.782—96



Содержание





1

Область применения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . .

1

2

Нормативные ссылки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . .

1

3

Определения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . .

1

4

Основные положения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . .

1

Приложение А Правила обозначения зависимости направления вращения от направления





потока рабочей среды и позицией устройства управления для гидро- и пневмо-





машин . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . .

8

Приложение Б Примеры обозначения зависимости направления вращения от

направления





потока рабочей среды и позицией устройства управления для гидро- и пневмо-





машин . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . .

9

Электронная версия

ÃÎÑÒ 2.782—96

Ì Å Æ Ã Î Ñ Ó Ä À Ð Ñ Ò Â Å Í Í Û É Ñ Ò À Í Ä À Ð Ò

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ. МАШИНЫ ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ

Unified system for design documentation.

Graphic designations. Hydraulic and pneumatic machines

Дата введения 1998—01—01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает условные графические обозначения гидравлических и пневматических машин (насосов, компрессоров, моторов, цилиндров, поворотных двигателей, преобразователей, вытеснителей) в схемах и чертежах всех отраслей промышленности.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты: ГОСТ 17398—72 Насосы. Термины и определения

ГОСТ 17752—81 Гидропривод объемный и пневмопривод. Термины и определения ГОСТ 28567—90 Компрессоры. Термины и определения

3 ОПРЕДЕЛЕНИЯ

В настоящем стандарте применены термины по ГОСТ 17752, ГОСТ 17398 и ГОСТ 28567.

4 ОСНОВНЫЕ ПОЛОЖЕНИЯ

4.1Обозначения отражают назначение (действие), способ работы устройств и наружные соединения.

4.2Обозначения не показывают фактическую конструкцию устройства.

4.3Применяемые в обозначениях буквы представляют собой только буквенные обозначения и не дают представления о параметрах или значениях параметров.

4.4Если не оговорено иначе, обозначения могут быть начерчены в любом расположении, если не искажается их смысл.

4.5Размеры условных обозначений стандарт не устанавливает.

4.6Обозначения, построенные по функциональным признакам, должны соответствовать приведенным в таблице 1.

Если необходимо отразить принцип действия, то применяют обозначения, приведенные в таблице 2.

4.7Правила и примеры обозначений зависимости между направлением вращения, направлением потока рабочей среды и позицией устройства управления для насосов и моторов приведены в приложениях А и Б.

Издание официальное

0

studfiles.net

Условные обозначения и стандарты в области пневмоавтоматики » Портал инженера

3.1. Условные графические обозначения пневмоэлементов

Проектирование пневматических систем требует применения единых норм изображения конструкций и схем. Условные обозначения отражают следующие свойства пневмоэлементов:
•    тип управления и возврата в исходное положение,
•    число линий (присоединений) и их обозначения,
•    число позиций переключения,
•    принцип действия,
•    упрощенное представление проточной части.

Конструкторское решение не должно отражаться в условном обозначении.
Условные обозначения, которые находят применение в пневмоавтоматике, выполняются в соответствии с ДИН ИСО 1219 "Гидравлические и пневматические системы и приборы - обозначение схем" (DIN ISO 1219 "Fluidtechnische Systeme und Geraete - Schaltzeichen"). Ниже представлены
наиболее важные условные обозначения. Полный перечень условных обозначений дан в учебнике ТР102.
Стандарты, необходимые для конструирования, испытания и оформления пневматических систем управления, приведены в списке литературы части С данной книги.

Энергоснабжение сжатым воздухом
Условные обозначения подсистемы снабжения сжатым воздухом могут представлять как отдельные элементы, так и комбинации нескольких элементов. Если применяется присоединение линии питания общее для всех пневмоэлементов, то тогда возможно обозначение источника сжатого воздуха в виде упрощенного символа.
Рис. 3.1. Условное обозначение элементов подсистемы энергоснабжения

Обозначение позиций распределителей

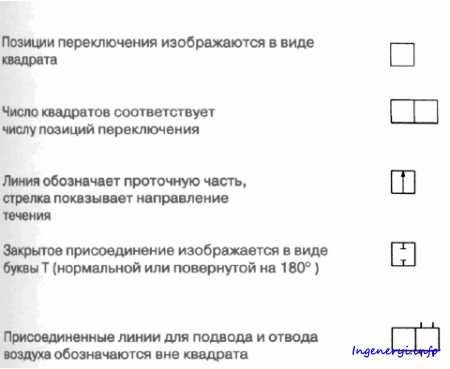

Рис. 3.2. Условное обозначение позиций переключения распределителей

Распределители
Распределители характеризуются числом присоединений, числом позиций переключения и проточной частью. Для того, чтобы избежать ошибок при монтаже, все входы и выходы распределителя необходимо маркировать.
Рис. 3.3. Линии (каналы) присоединения и позиции переключения распределителей

Линии присоединения распределителей могут обозначаться буквами или цифрами по DIN ISO 5599-3.
Обе возможности представлены в табл.3.1.

Рабочие линии
Таблица 3.1. Рабочие и управляющие пневмолинии
Замечание
В этом учебнике все линии присоединения обозначаются цифрами и буквами.

Рис. 3.4. Примеры обозначений

Виды управления
В зависимости от системных требований к виду управления пневматическими распределителями применяют:
•    мускульное управление,
•    механическое управление,
•    пневматическое управление,
•    электрическое управление,
•    комбинированное управление.
Условные обозначения способов управления должны соответствовать DIN ISO 1219. Основные способы управления распределителем и возврата его в исходное состояние должны изображаться вместе с распределителем. Обычно условные обозначения способов управления изображаются с обеих сторон позиций переключения. Дополнительные способы управления, как, например, ручное управление, показываются отдельно.
Рис. 3.5. Способы управления распределителями

Обратные клапаны
Обратные клапаны служат в качестве базового элемента в целом ряде устройств. Известны обратные клапаны как с возвратной пружиной, так и без нее. Для того, чтобы поток воздуха мог проходить в прямом направлении в обратном клапане с пружиной, сила от давления газа должна быть больше, чем сила от пружины.
Рис. 3.6. Обратный клапан и клапаны, построенные на его основе

Дроссели
Как правило, дроссели являются регулируемыми с возможностью дросселирования в обоих направлениях. Если дроссель изображен со стрелкой, то это означает, что дроссель является регулируемым. Стрелка не указывает на направление прохождения воздуха. В дросселе с обратным клапаном последний включается параллельно дросселю. В этом случае дросселирование осуществляется только в одном направлении.
Рис. 3.7. Дроссели

Клапаны давления
Клапаны давления предназначены для поддержания давления в пневматической системе или в отдельных ее частях. Клапаны давления являются обычно регулируемыми за счет изменения усилия предварительного сжатия пружины. В зависимости от назначения различают следующие типы клапанов:
•     редукционный клапан без разгрузки,
•     редукционный клапан с разгрузкой,
•     предохранительные клапаны.
Рис. 3.8. Клапаны давления

Условное обозначение представляет собой клапан давления с проточной частью, которая в исходном состоянии является или открытой, или закрытой. У редукционных клапанов проточная часть всегда открыта. У предохранительных клапанов проточная часть остается закрытой так долго, пока сила давления не достигнет настроенного значения силы предварительного натяжения пружины.

Линейные исполнительные устройства
Линейные исполнительные устройства или цилиндры изображаются в виде, близком к их конструктивной форме.
Цилиндры одностороннего действия, двустороннего действия и бес-штоковые служат основой других вариантов конструкций. Применение демпфирования в конце хода способствует увеличению долговечности, что достигается за счет снижения нагрузки в конечном положении путем уменьшения скорости движения поршня. Если условное обозначение цилиндра включает стрелку, то это означает, что демпфирование в конце хода является регулируемым.

Рис. 3.9. Линейные исполнительные устройства

Вращательные приводы
Различают вращательные приводы в виде моторов с неограниченным углом поворота и поворотные приводы с ограниченным углом поворота.
Пневмомоторы вращаются обычно с очень большим числом оборотов, которое может быть постоянным или регулируемым. Поворотные цилиндры имеют или нерегулируемый, или регулируемый угол поворота, а также могут иметь демпфирование в зависимости от нагрузки или скорости вращения.

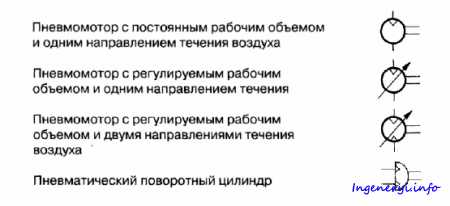

Рис. 3.10. Исполнительные устройства вращательного действия

Вспомогательные условные обозначения
Имеется целый ряд важных дополнительных узлов, которые применяются совместно с упомянутыми устройствами.
Рис. 3.11. Вспомогательные условные обозначения

3.2. Основные требования по технике безопасности
На сегодняшний день еще нет стандарта по технике безопасности при работе с пневматическими системами. Поэтому для обеспечения безопасности должны приниматься во внимание такие правила и рекомендации, которые используются в ряде других областей техники.
Ниже приводятся выдержки из правил N 3229 Немецкой ассоциации инженеров "Правила технического проектирования станков и другого производственного оборудования", касающиеся вопросов техники безопасности.

Р4.5. Техника безопасности
Р 4.5.1. Отказ системы управления
При отказе или выключении системы управления должна быть обеспечена безопасность обслуживающего персонала.

Р 4.5.2. Выключатель "АВАРИЙНЫЙ ОСТАНОВ".
Пневматические установки с несколькими силовыми цилиндрами должны оборудоваться выключателями "Аварийный останов". В зависимости от назначения установки и ее рабочих характеристик выключатель "Аварийный останов" может выполнять следующие функции:
- отключение давления питания,
- возврат всех исполнительных устройств в исходное положение или
- блокировка всех исполнительных устройств в текущем положении.
Возможна также комбинация перечисленных функций.

Требования по технике безопасности пневматических зажимных устройств
При производстве зажимных устройств должны соблюдаться следующие правила:
Элементы управления пневматических зажимных устройств должны быть спроектированы и расположены таким образом, чтобы они не могли случайно сработать. Этого можно достичь за счет:
•    оборудования переключающих устройств с ручным управлением крышками или кожухами (козырьками),
•    применения блокировки в системе управления.

Необходимо принять меры, исключающие попадание рук в рабочую часть зажимного устройства. Это достигается путем:
•    размещения зажимного цилиндра вне области механизма подачи станка,
•    применения безопасных зажимных цилиндров, которые развивают полное давление сжатия лишь на фиксируемой детали,
•    применения управления, обеспечивающего защиту рук оператора.

Установки с пневматическими зажимными устройствами должны размещаться так, чтобы приводы шпинделя и подачи могли включаться только в том случае, если процесс фиксации детали уже завершен. Это достигается за счет применения:
•     датчиков давления или
•     клапанов последовательности.

Выход из строя источника питания сжатым воздухом не должен приводить к раскрытию зажимного устройства во время обработки зажатой в нем детали. Это достигается с помощью:
•     механических фиксаторов,
•     "самосхватывающих" зажимных устройств,
•     пневматических аккумуляторов в системе питания.

Загрязнение окружающей среды
Пневмосистема может быть источником двух видов загрязнения окружающей среды:
•     шума, возникающего при выбросе воздуха в атмосферу.
•     масляного тумана, сбрасываемого в атмосферу из компрессора или маслораспылителя вместе с отработанным воздухом.

Шум
Должны применяться меры для снижения высокого уровня шума, возникающего при сбросе воздуха в окружающую среду. Это может достигаться за счет использования глушителя шума.
Глушители шума служат для снижения шума при сбросе воздуха из распределителя. Они снижают скорость протекающего воздуха, что может привести к незначительному уменьшению скорости движения штока цилиндра. Однако в случае применения дросселя с глушителем шума можно, регулируя его сопротивление, подбирать требуемую скорость поршня.
Уровень шума также можно снизить путем присоединения к выхлопным отверстиям распределителей трубопроводов, по которым воздух отводится к одному общему глушителю или в специальный резервуар.

Масляный туман
Сжатый воздух, сбрасываемый из пневмоустройств, содержит распыленное смазочное масло, которое в виде масляного тумана длительное время остается в окружающей среде и может вдыхаться обслуживающим персоналом. Загрязнение окружающей среды особенно высоко, когда установка содержит большое количество пневмомоторов и цилиндров большого размера. В этом случае рекомендуется применение глушителей шума с фильтрами, благодаря которым большая часть масляной пыли отделяется и не попадает в окружающую среду.

Безопасность работы
При обслуживании пневматических систем следует быть осторожным при установке и демонтаже пневматических линий. Пневматическая энергия, накопленная в шлангах и трубах, при демонтаже внезапно высвобождается, что вызывает свободное неконтролируемое движение трубопровода и может привести к травме персонала.
Кроме того, если в воздухе содержатся частицы загрязнений, то они представляют опасность для глаз.

Настоящая книга является составной частью учебного комплекса "Средства автоматизации и коммуникации" фирмы Фесто Дидактик КГ. Учебник предназначен для занятий на семинарах и для самообучения.



Обсудить на форуме

www.ingeneryi.info

Гидравлика / ГОСТ2.782-96 / ГОСТ 2.782-96 ЕСКД. Обозначения условные графические. Машины гидравлические и пневматические

OPENGOST.RU

www.OpenGost.ru

Портал нормативных документов

[email protected]

СОДЕРЖАНИЕ

1 Область применения

2 Нормативные ссылки

3Определения

4Основные положения

Приложение А (рекомендуемое) Правила обозначения зависимости направления вращения от направления потока рабочей среды и позицией устройства управления для гидро- и пневмомашин Приложение Б (рекомендуемое) Примеры обозначения зависимости направления

вращения от направления потока рабочей среды и позицией устройства управления для гидро- и пневмомашин

ГОСТ 2.782-96

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ Единая система конструкторской документации ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ Машины гидравлические и пневматические

Unified system for design documentation. Graphic designations. Hydraulic and pneumatic machines

Дата введения 1998-01-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает условные графические обозначения гидравлических и пневматических машин (насосов, компрессоров, моторов, цилиндров, поворотных двигателей, преобразователей, вытеснителей) в схемах и чертежах всех отраслей промышленности.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты: ГОСТ 17398-72 Насосы. Термины и определения

ГОСТ 17752-81 Гидропривод объемный и пневмопривод. Термины и определения ГОСТ 28567-90 Компрессоры. Термины и определения

3 ОПРЕДЕЛЕНИЯ

В настоящем стандарте применены термины по ГОСТ 17752, ГОСТ 17398 и ГОСТ 28567.

4 ОСНОВНЫЕ ПОЛОЖЕНИЯ

4.1Обозначения отражают назначение (действие), способ работы устройств и наружные соединения.

4.2Обозначения не показывают фактическую конструкцию устройства.

4.3Применяемые в обозначениях буквы представляют собой только буквенные обозначения и не дают представления о параметрах или значениях параметров.

4.4Если не оговорено иначе, обозначения могут быть начерчены в любом расположении, если не искажается их смысл.

4.5Размеры условных обозначений стандарт не устанавливает.

4.6Обозначения, построенные по функциональным признакам, должны соответствовать приведенным в таблице 1.

Если необходимо отразить принцип действия, то применяют обозначения, приведенные в таблице 2.

studfiles.net

ГОСТ 21.208-2013. Обозначения условные приборов и средств автоматизации в схемах

ГОСТ 21.208-2013. Обозначения условные приборов и средств автоматизации в схемах

Программа КИП и А

по материалам ГОСТ 21.208-2013

Данная страница не является оригинальным текстом ГОСТ 21.208-2013. Из оригинального текста исключены:

  • Предисловие
  • Приложение А (Дополнительные символьные обозначения, применяемые для построения преобразователей сигналов, вычислительных устройств)

1 Область применения

Настоящий стандарт устанавливает условные обозначения приборов, средств автоматизации, применяемые при выполнении проектной и рабочей документации для всех видов объектов строительства.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ 2.303-68 Единая система конструкторской документации. Линии

ГОСТ 2.721-74 Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения

ГОСТ 21.408-2013 Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов

П р и м е ч а н и е - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет, или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины, определения и сокращения

В настоящем стандарте приведены следующие термины с соответствующими определениями:

3.1 контур контроля, регулирования и управления: Совокупность отдельных функционально связанных приборов, выполняющих определенную задачу по контролю, регулированию, сигнализации, управлению и т.п.

3.2 система противоаварийной автоматической защиты; ПАЗ: Система управления технологическим процессом, которая в случае выхода процесса за безопасные рамки выполняет комплекс мер по защите оборудования и персонала.

4 Условные обозначения приборов и средств автоматизации в схемах

4.1 Условные графические обозначения

4.1.1 Условные графические обозначения приборов, средств автоматизации должны соответствовать ГОСТ 2.721 и обозначениям, приведенным в таблице 1.

Таблица 1
НаименованиеОбозначение
1 Прибор, аппарат, устанавливаемый вне щита (по месту):
а) основное обозначение
б) допускаемое обозначение
2 Прибор, аппарат, устанавливаемый на щите, пульте:
а) основное обозначение
б) допускаемое обозначение
3 Функциональные блоки цифровой техники (контроллер, системный блок, монитор, устройство сопряжения и др.)
3 Прибор, устройство ПАЗ, установленный вне щита
а) основное обозначение
б) допускаемое обозначение
4 Прибор (устройство) ПАЗ, установленный на щите*
а) основное обозначение
б) допускаемое обозначение
5 Исполнительный механизм. Общее обозначение
6 Исполнительный механизм, который при прекращении подачи энергии или управляющего сигнала:
а) открывает регулирующий орган
б) закрывает регулирующий орган
в) оставляет регулирующий орган в неизменном положении
7 Исполнительный механизм с дополнительным ручным приводом**
* При размещении оборудования ПАЗ в шкафах, стойках и стативах, предназначенных для размещения только систем ПАЗ, на схемах допускается не обозначать это оборудование ромбами.
** Обозначение может применяться с любым из дополнительных знаков, характеризующих положение регулирующего органа при прекращении подачи энергии или управляющего сигнала.

4.2 Символьные обозначени

4.2.1 Основные символьные обозначения измеряемых величин и функциональных признаков приборов должны соответствовать обозначениям, приведенным в таблице 2.

ОбозначениеИзмеряемая величинаФункциональный признак прибора
Основное обозначение измеряемой величиныДополнительное обозначение, уточняющее измеряемую величинуОтображение информацииФормирование выходного сигналаДополнительное значение
AАнализ
Величина, характеризующая качество:
состав, концентрация, детектор дыма и т.п. (5.13)
-Сигнализация--
BПламя, горение----
C+--Автоматическое регулирование, управление-
D+Разность, перепад--Величина отклонения от заданной измеряемой величины (5.11.8)
EНапряжение--Чувствительный элемент (5.11.3)-
FРасходСоотношение, доля, дробь---
G+-Первичный показывающий прибор--
HРучное воздействие---Верхний предел измеряемой величины (5.11.7)
IТок-Вторичный показывающий прибор--
JМощностьАвтоматическое переключение, обегание---
KВремя, временная программа--Станция управления (5.11.2)-
LУровень---Нижний предел измеряемой величины (5.11.7)
M+---Величина или среднее положение (между верхним H и нижним L)
N+----
O+----
PДавление, вакуум----
QКоличествоИнтегрирование, суммирование по времени-+-
RРадиоактивность (5.13)-Регистрация--
SСкорость, частотаСамосрабатывающее устройство безопасности (5.8)-Включение, отключение, переключение, блокировка (5.11.4)-
TТемпература--Преобразование (5.11.5)-
UНесколько разнородных измеряемых величин----
VВибрация-+--
WВес, сила, масса----
XНерекомендуемая резервная буква-Вспомогательные компьютерные устройства--
YСобытие, состояние (5.7)--Вспомогательное вычислительное устройство (5.11.6)-
ZРазмер, положение, перемещениеСистема инструментальной безопасности, ПАЗ (5.9)-+-
Примечания.
1 Буквенные обозначения, отмеченные знаком «+», назначаются по выбору пользователя, а отмеченные знаком «-» не используются.
2 В круглых скобках приведены номера пунктов пояснения.

4.2.2 Дополнительные буквенные обозначения, применяемые для указания дополнительных функциональных признаков приборов, преобразователей сигналов и вычислительных устройств, приведены в таблице А.1 (приложение А), обозначение функций бинарной логики и графические обозначения устройств бинарной логики в схемах приведены в таблице А.2 (приложение А).

5 Правила построения условных обозначений приборов и средств автоматизации в схемах

5.1 Настоящий стандарт устанавливает два метода построения условных обозначений:

  • упрощенный;
  • развернутый.

5.2 При упрощенном методе построения приборы и средства автоматизации, осуществляющие сложные функции, например контроль, регулирование, сигнализацию и выполнение в виде отдельных блоков, изображают одним условным обозначением. При этом первичные измерительные преобразователи и всю вспомогательную аппаратуру не изображают.

5.3 При развернутом методе построения каждый прибор или блок, входящий в единый измерительный, регулирующий или управляющий комплект средств автоматизации, указывают отдельным условным обозначением.

5.4 Условные обозначения приборов и средств автоматизации, применяемые в схемах, включают в себя графические, буквенные и цифровые обозначения.

В верхней части графического обозначения наносят буквенные обозначения измеряемой величины и функционального признака прибора, определяющего его назначение.

В нижней части графического обозначения наносят цифровое (позиционное) обозначение прибора или комплекта средств автоматизации.

5.5 При построении обозначений комплектов средств автоматизации первая буква в обозначении каждого входящего в комплект прибора или устройства (кроме устройств ручного управления и параметра "событие, состояние") является обозначением измеряемой комплектом величины.

5.6 Буквенные обозначения устройств, выполненных в виде отдельных блоков и предназначенных для ручных операций, независимо от того, в состав какого комплекта они входят, должны начинаться с буквы Н.

5.7 Первая буква Y показывает состояние или событие, которое определяет реакцию устройства.

5.8 Символ S применяется в качестве дополнительного обозначения измеряемой величины F, Р, Т и указывает на самосрабатывающие устройства безопасности, - предохранительный или отсечной клапан, термореле. Символ S не должен использоваться для обозначения устройств, входящих в систему инструментальной безопасности - ПАЗ.

5.9 Символ Z применяется в качестве дополнительного обозначения измеряемой величины для устройств системы инструментальной безопасности - ПАЗ.

5.10 Порядок расположения буквенных обозначений принимают с соблюдением последовательности обозначений, приведенной на рисунке 1.


Рисунок 1 — Принцип построения условного обозначения прибора

5.11 Функциональные признаки приборов

5.11.1 Букву А применяют для обозначения функции "сигнализация" независимо от того, вынесена ли сигнальная аппаратура на какой-либо щит или для сигнализации используются лампы, встроенные в сам прибор.

5.11.2 Букву K применяют для обозначения станции управления, имеющей переключатель для выбора вида управления и устройство для дистанционного управления.

5.11.3 Букву Е применяют для обозначения чувствительного элемента, выполняющего функцию первичного преобразования: преобразователи термоэлектрические, термопреобразователи сопротивления, датчики пирометров, сужающие устройства расходомеров и т.п.

5.11.4 Букву S применяют для обозначения контактного устройства прибора, используемого только для включения, отключения, переключения, блокировки.

При применении контактного устройства прибора, для включения, отключения и одновременно для сигнализации в обозначении прибора используют обе буквы: S и А.

5.11.5 Букву Т применяют для обозначения первичного прибора бесшкального с дистанционной передачей сигнала: манометры, дифманометры, манометрические термометры.

5.11.6 Букву Y применяют для обозначения вспомогательного устройства, выполняющего функцию вычислительного устройства.

5.11.7 Предельные значения измеряемых величин, по которым осуществляют, например, включение, отключение, блокировка, сигнализация, допускается конкретизировать добавлением букв Н и L. Комбинацию букв НН и LL используют для указания двух величин. Буквы наносят справа от графического обозначения.

5.11.8 Отклонение функции D при объединении с функцией А (тревога) указывает, что измеренная переменная отклонилась от задания или другой контрольной точки больше, чем на предопределенное число.

5.12 При построении буквенных обозначений указывают не все функциональные признаки прибора, а лишь те, которые используют в данной схеме.

5.13 При необходимости конкретизации измеряемой величины справа от графического обозначения прибора допускается указывать наименование, символ этой величины или ее значение, для измеряемой величины А указывают тип анализатора, обозначение анализируемой величины и интервал значений измеряемого параметра.

5.14 Для обозначения величин, не предусмотренных настоящим стандартом, допускается использовать резервные буквы. Применение резервных букв должно быть расшифровано на схеме.

5.15 Подвод линий связи к прибору изображают в любой точке графического обозначения (сверху, снизу, сбоку). При необходимости указания направления передачи сигнала на линиях связи наносят стрелки.

5.16 Примеры построения условных обозначений приборов и средств автоматизации приведены в таблице Б.1 (приложение Б).

6 Размеры условных обозначений

6.1 Размеры условных графических обозначений приборов и средств автоматизации в схемах приведены в таблице 3.

6.2 Условные графические обозначения на схемах выполняют сплошной толстой основной линией, а горизонтальную разделительную черту внутри графического обозначения и линии связи - сплошной тонкой линией по ГОСТ 2.303.

Приложение Б
(справочное)

Примеры построения условных обозначений приборов и средств автоматизации

Таблица Б.1
НаименованиеОбозначение
Первичный измерительный преобразователь (чувствительный элемент) для измерения температуры, установленный по месту.
Например: преобразователь термоэлектрический (термопара), термопреобразователь сопротивления, термобаллон манометрического термометра, датчик пирометра и т.п.
Прибор для измерения температуры показывающий, установленный по месту.
Например: термометр ртутный, термометр манометрический и т.п.
Прибор для измерения температуры показывающий, установленный на щите.
Например: милливольтметр, логометр, потенциометр, мост автоматический и т.п.
Прибор для измерения температуры бесшкальный с дистанционной передачей показаний, установленный по месту.
Например: термометр манометрический (или любой другой датчик температуры) бесшкальный с пневмо- или электропередачей
Прибор для измерения температуры одноточечный, регистрирующий, установленный на щите.
Например: самопишущий милливольтметр, логометр, потенциометр, мост автоматический и т.п.
Прибор для измерения температуры с автоматическим обегающим устройством, регистрирующий, установленный на щите.
Например: многоточечный самопишущий потенциометр, мост автоматический и т.п.
Прибор для измерения температуры регистрирующий, регулирующий, установленный на щите.
Например: любой самопишущий регулятор температуры (термометр манометрический, милливольтметр, логометр, потенциометр, мост автоматический и т.п.)
Регулятор температуры бесшкальный, установленный по месту.
Например: дилатометрический регулятор температуры
Комплект для измерения температуры регистрирующий, регулирующий, снабженный станцией управления, установленный на щите.
Например: вторичный прибор и регулирующий блок системы "Старт"
Прибор для измерения температуры бесшкальный с контактным устройством, установленный по месту.
Например: реле температурное
Первичный прибор контроля температуры в системе ПАЗ
Измерение температуры.
Аналого-цифровой преобразователь, установленный на щите, включенный в контур ПАЗ
Байпасная панель дистанционного управления, установленная на щите
Переключатель электрических цепей измерения (управления), переключатель для газовых (воздушных) линий, установленный на щите
Прибор для измерения давления (разрежения) показывающий, установленный по месту.
Например: любой показывающий манометр, дифманометр, тягомер, напоромер, вакуумметр и т.п.
Прибор для измерения перепада давления показывающий, установленный по месту.
Например: дифманометр показывающий
Прибор для измерения давления (разрежения) бесшкальный с дистанционной передачей показаний, установленный по месту.
Например: манометр (дифманометр) бесшкальный с пневмо- или электропередачей
Прибор для измерения давления (разрежения) регистрирующий, установленный на щите.
Например: самопишущий манометр или любой вторичный прибор для регистрации давления
Прибор для измерения давления с контактным устройством, установленный по месту.
Например: реле давления
Прибор для измерения давления (разрежения) показывающий с контактным устройством, установленный по месту
Например: электроконтактный манометр, вакуумметр и т.п.
Первичный измерительный преобразователь (чувствительный элемент) для измерения расхода, установленный по месту.
Например: датчик индукционного расходомера и т.п.
Прибор для измерения расхода бесшкальный с дистанционной передачей показаний, установленный по месту.
Например: ротаметр бесшкальный с пневмо - или электропередачей
Прибор для измерения соотношения расходов регистрирующий, установленный на щите.
Например: любой вторичный прибор для регистрации соотношения расходов
Прибор для измерения расхода показывающий, установленный по месту.
Например: дифманометр (ротаметр) показывающий
Прибор для измерения расхода интегрирующий, установленный по месту.
Например: любой бесшкальный счетчик-расходомер с интегратором
Прибор для измерения расхода показывающий, интегрирующий, установленный по месту.
Например: дифманометр показывающий с интегратором
Массовый многопараметрический расходомер, обеспечивающий измерение расхода, температуры с аналоговым токовым выходом 4-20 мА
Прибор для измерения расхода интегрирующий, с устройством для выдачи сигнала после прохождения заданного количества вещества, установленный по месту.
Например: счетчик-дозатор
Первичный измерительный преобразователь (чувствительный элемент) для измерения уровня, установленный по месту.
Например: датчик электрического или емкостного уровнемера
Прибор для измерения уровня показывающий, установленный по месту.
Например: манометр (дифманометр), используемый для измерения уровня
Прибор для измерения уровня с выносным блоком индикации.
Показать в виде двух отдельных блоков с соединительной линией в соответствии с ГОСТ 21.408
Прибор для измерения уровня с контактным устройством, установленный по месту.
Например: реле уровня, используемое для блокировки и сигнализации верхнего уровня
Прибор для измерения уровня бесшкальный, с дистанционной передачей показаний, установленный по месту.
Например: уровнемер бесшкальный с пневмо - или электропередачей
Прибор для измерения уровня бесшкальный, регулирующий, с контактным устройством, установленный по месту.
Например: электрический регулятор-сигнализатор уровня.
Буква Н в данном примере означает блокировку по верхнему уровню
Прибор для измерения уровня показывающий, с контактным устройством, установленный на щите.
Например: прибор вторичный показывающий с сигнальным устройством.
Буквы Н и L означают сигнализацию верхнего и нижнего уровней
Прибор для измерения плотности раствора бесшкальный, с дистанционной передачей показаний, установленный по месту.
Например: датчик плотномера с пневмо- или электропередачей
Прибор для измерения размеров показывающий, установленный по месту.
Например: прибор показывающий для измерения толщины стальной ленты
Прибор для измерения электрической величины показывающий, установленный по месту.
Например:
- напряжение;
- сила тока;
- мощность
Прибор для управления процессом по временной программе, установленный на щите.
Например: командный электропневматический прибор (КЭП), многоцепное реле времени
Прибор для измерения влажности регистрирующий, установленный на щите.
Например: прибор влагомера вторичный
Первичный измерительный преобразователь (чувствительный элемент) для измерения качества продукта, установленный по месту.
Например: датчик рН-метра
Прибор для измерения качества продукта показывающий, установленный по месту.
Например: газоанализатор показывающий для контроля содержания кислорода в дымовых газах
Прибор для измерения качества продукта регистрирующий, регулирующий, установленный на щите.
Например: прибор вторичный самопишущий регулятора концентрации серной кислоты в растворе
Прибор для измерения радиоактивности показывающий, с контактным устройством, установленный по месту.
Например: прибор для показания и сигнализации предельно допустимых концентраций α и β лучей
Прибор для измерения скорости вращения, привода регистрирующий, установленный на щите.
Например: прибор вторичный тахогенератора
Прибор для измерения нескольких разнородных величин регистрирующий, установленный по месту.
Например: дифманометр-расходомер самопишущий с дополнительной записью давления. Надпись, расшифровывающая измеряемые величины, наносится справа от прибора
Прибор для измерения вязкости раствора показывающий, установленный по месту.
Например: вискозиметр показывающий
Прибор для измерения массы продукта показывающий, с контактным устройством, установленный по месту.
Например: устройство электронно-тензометрическое сигнализирующее
Прибор для контроля погасания факела в печи бесшкальный, с контактным устройством, установленный на щите.
Например: прибор вторичный запально-защитного устройства
Преобразователь сигнала, установленный на щите. Входной сигнал электрический, выходной сигнал тоже электрический.
Например: преобразователь измерительный, служащий для преобразования т.э.д.с. термометра термоэлектрического в сигнал постоянного тока
Преобразователь сигнала, установленный по месту. Входной сигнал пневматический, выходной - электрический
Вычислительное устройство, выполняющее функцию умножения.
Например: множитель на постоянный коэффициент K, установленный на щите
Пусковая аппаратура для управления электродвигателем (включение, выключение насоса; открытие, закрытие задвижки и т.д.).
Например: магнитный пускатель, контактор и т.п.
Применение резервной буквы N должно быть оговорено на поле схемы
Аппаратура, предназначенная для ручного дистанционного управления (включение, выключение двигателя; открытие, закрытие запорного органа, изменение задания регулятору), установленная на щите.
Например: кнопка, ключ управления, задатчик
Аппаратура, предназначенная для ручного дистанционного управления, снабженная устройством для сигнализации, установленная на щите.
Например: кнопка со встроенной лампочкой, ключ управления с подсветкой и т.п.
Прибор для измерения уровня с контактным устройством, установленный по месту.
Например: реле уровня, используемое для ПАЗ верхнего уровня и нижнего уровня с выводом сигнала при четырех значениях уровня
Клапан регулирующий, закрывающий при прекращении подачи энергии с функцией ручного управления
Примечание - В изображении прибора или аппарата для всех примеров вместо окружности допускается использовать квадрат или прямоугольник.



www.axwap.com

ГОСТ 2.781-96 - ЕСКД. Обозначения условные графические. Аппараты гидравлические и пневматические, устройства управления и приборы контрольно-измерительные.

Наименование

Обозначение

1 Распределитель 2/2 (в сокращенных записях распределители обозначают дробью, в числителе которой цифра показывает число основных линий, т.е. исключая линии управления и дренажа, в знаменателе - число позиций



- запорный двухлинейный, двухпозиционный с мускульным управлением

- с одноступенчатым пилотным управлением. Пилотная ступень. Четырехлинейный, двухпозиционный распределитель, управляемый электромагнитом и возвратной пружиной, давление управления - со стороны торцевой кольцевой поверхности основного распределителя, наружный слив

- Основная ступень. Двухлинейный, двухпозиционный распределитель, одна линия управления совмещена с камерой кольцевой поверхности, другая линия управления сообщена с камерой дифференциальной поверхности, пружинный возврат, срабатывающий от сброса давления управления

2 Распределитель 3/2

Трехлинейный, двухпозиционный, переход через промежуточную позицию, управление электромагнитом и возвратной пружиной

3 Распределитель 5/2

Пятилинейный, двухпозиционный, управление давлением в двух направлениях

4 Распределитель 4/3

- с одноступенчатым пилотным управлением. Пилотная ступень. Четырехлинейный, трехпозиционный распределитель, пружинное центрирование, управление двумя противоположными электромагнитами, с мускульным дублированием, наружным сливом

Основная ступень

Четырехлинейный, трехпозиционный распределитель, пружинное центрирование, внутренний подвод давления управления в двух направлениях; линии управления в нейтральной позиции без давления

На упрощенном обозначении пружины центрирования пилота не показаны



- с одноступенчатым пилотным управлением. Пилотная ступень. Четырехлинейный, трехпозиционный распределитель, пружинное центрирование, управление одним электромагнитом с двумя противоположными обмотками, с мускульным дублированием, наружным подводом потока управления

Основная ступень

Четырехлинейный, трехпозиционный распределитель, центрирование давлением и пружинное, срабатывает от сброса давления управления; линии управления в нейтральной позиции под давлением



На упрощенном обозначении отдельные треугольники показывают центрирующее давление

5 Дросселирующий распределитель



- четырехлинейный, две характерные позиции, одна нейтральная позиция, пружинное центрирование, бесконечный ряд промежуточных позиций



- с открытым центром все линии в нейтральной позиции сообщены

- с закрытым центром все линии в нейтральной позиции закрыты

- с серворегулированием, с закрытым центром, пружинным центрированием, электромагнитным управлением

6 Клапан обратный:



- без пружины; открыт, если давление на входе выше давления на выходе

- с пружиной; открыт, если давление на входе выше давления на выходе плюс давление пружины

7 Клапан обратный с поджимом рабочей средой, управление рабочей средой позволяет закрывать клапан без возвратной пружины

8 Гидрозамок односторонний

9 Гидрозамок двухсторонний

10 Клапан «ИЛИ»

Входная линия, соединенная с более высоким давлением, автоматически соединяется с выходом в то время как другая входная линия закрыта

11 Клапан «И»

Выходная линия находится под давлением только тогда, когда обе входные линии под давлением

12 Клапан быстрого выхлопа

Когда входная линия разгружена, выходная свободна для выхлопа

13 Пресс-масленка

14 Клапан напорный (предохранительный или переливной)



- прямого действия

- прямого действия - с дистанционным управлением гидравлический

- прямого действия - с дистанционным управлением пневматический

- непрямого действия - с обеспечением дистанционного управления

- прямого действия с электромагнитным управлением

- непрямого действия с пропорциональным электромагнитным управлением

15 Клапан редукционный: одноступенчатый, нагруженный пружиной

- с дистанционным управлением

- двухступенчатый, гидравлический, с наружным регулированием возврата

- со сбросом давления гидравлический

- со сбросом давления пневматический

- со сбросом давления, с дистанционным управлением, гидравлический

- со сбросом давления, с дистанционным управлением, пневматический

16 Клапан разности давлений

17 Клапан соотношения давлений

18 Клапан последовательности, одноступенчатый, нагруженный пружиной, на выходе может поддерживаться давление, с наружным дренажом

19 Клапан разгрузки смазочной системы

20 Дроссель регулируемый

Без указания метода регулирования или положения запорно-регулирующего элемента, обычно без полностью закрытой позиции

21 Дроссель регулируемый

Механическое управление роликом, нагружение пружиной

22 Вентиль

Без указания метода регулирования или положения запорно-регулирующего элемента, но обычно с одной, полностью закрытой позицией

23 Дроссель с обратным клапаном

С переменным дросселированием, со свободным проходом потока в одном направлении, но дросселированием потока в другом направлении

24 Регуляторы расхода



Значение расхода на выходе стабилизируется вне зависимости от изменения температуры и/или давления на входе (стрелка на линии потока в упрощенном обозначении обозначает стабилизацию расхода по давлению):



- регулятор расхода двухлинейный с изменяемым расходом на выходе

- регулятор расхода двухлинейный, с изменяемым расходом на выходе и со стабилизацией по температуре

- регулятор расхода трехлинейный с изменяемым расходом на выходе, со сливом избыточного расхода в бак

- регулятор расхода трехлинейный с предохранительным клапаном

25 Синхронизаторы расходов:



- делитель потока.

Поток делится на два потока, расходы которых находятся в установленном соотношении, стрелки обозначают стабилизацию расходов по давлению

- сумматор потока.

Поток объединяется из двух потоков, расходы которых находятся в установленном соотношении

26 Дроссельный смазочный дозатор (например регулируемый)

snipov.net

ГОСТ 2.782-96 ЕСКД. Обозначения условные графические. Машины гидравлические и пневматические

ГОСТ 2.782-96

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ
ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ
ГРАФИЧЕСКИЕ

МАШИНЫ ГИДРАВЛИЧЕСКИЕ
И ПНЕВМАТИЧЕСКИЕ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск

Предисловие

1 РАЗРАБОТАН Научно-исследовательским и проектно-конструкторским институтом промышленных гидроприводов и гидроавтоматики (НИИГидропривод), Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ)

ВНЕСЕН Госстандартом России

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 10 от 4 октября 1996 г.)

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Азербайджанская Республика

Азгосстандарт

Республика Армения

Армгосстандарт

Республика Белоруссия

Белстандарт

Республика Казахстан

Госстандарт Республики Казахстан

Киргизская Республика

Киргизстандарт

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикский государственный центр по стандартизации, метрологии и сертификации

Туркменистан

Туркменглавгосинспекция

Украина

Госстандарт Украины

3 Настоящий стандарт соответствует ИСО 1219-91 «Гидропривод, пневмопривод и устройства. Условные графические обозначения и схемы. Часть 1. Условные графические обозначения» в части гидравлических и пневматических машин

4 Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 7 апреля 1997 г. № 123 межгосударственный стандарт ГОСТ 2.782-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1998 г.

5 ВЗАМЕН ГОСТ 2.782-68

6 ПЕРЕИЗДАНИЕ. Январь 2002 г.

СОДЕРЖАНИЕ

1 область применения. 2

2 нормативные ссылки. 2

3 определения. 2

4 основные положения. 2

Приложение А (рекомендуемое) Правила обозначения зависимости направления вращения от направления потока рабочей среды и позицией устройства управления для гидро- и пневмомашин. 9

Приложение б (рекомендуемое) Примеры обозначения зависимости направления вращения от направления потока рабочей среды и позицией устройства управления для гидро- и пневмомашин. 10

ГОСТ 2.782-96

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ

Машины гидравлические и пневматические

Unified system for design documentation.
Graphic designations. Hydraulic and pneumatic machines

Дата введения 1998-01-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает условные графические обозначения гидравлических и пневматических машин (насосов, компрессоров, моторов, цилиндров, поворотных двигателей, преобразователей, вытеснителей) в схемах и чертежах всех отраслей промышленности.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 17398-72 Насосы. Термины и определения

ГОСТ 17752-81 Гидропривод объемный и пневмопривод. Термины и определения

ГОСТ 28567-90 Компрессоры. Термины и определения

3 ОПРЕДЕЛЕНИЯ

В настоящем стандарте применены термины по ГОСТ 17752, ГОСТ 17398 и ГОСТ 28567.

4 ОСНОВНЫЕ ПОЛОЖЕНИЯ

4.1 Обозначения отражают назначение (действие), способ работы устройств и наружные соединения.

4.2 Обозначения не показывают фактическую конструкцию устройства.

4.3 Применяемые в обозначениях буквы представляют собой только буквенные обозначения и не дают представления о параметрах или значениях параметров.

4.4 Если не оговорено иначе, обозначения могут быть начерчены в любом расположении, если не искажается их смысл.

4.5 Размеры условных обозначений стандарт не устанавливает.

4.6 Обозначения, построенные по функциональным признакам, должны соответствовать приведенным в таблице 1.

Если необходимо отразить принцип действия, то применяют обозначения, приведенные в таблице 2.

4.7 Правила и примеры обозначений зависимости между направлением вращения, направлением потока рабочей среды и позицией устройства управления для насосов и моторов приведены в приложениях А и Б.

Таблица 1


Наименование

Обозначение

1 Насос нерегулируемый:

- с нереверсивным потоком

- с реверсивным потоком

2 Насос регулируемый:

- с нереверсивным потоком

- с реверсивным потоком

3 Насос регулируемый с ручным управлением и одним направлением вращения

4 Насос, регулируемый по давлению, с одним направлением вращения, регулируемой пружиной и дренажом (см. приложения А и Б)

5 Насос-дозатор

6 Насос многоотводный (например, трехотводный регулируемый насос с одним заглушённым отводом)

7 Гидромотор нерегулируемый:

- с нереверсивным потоком

- с реверсивным потоком

8 Гидромотор регулируемый:

- с нереверсивным потоком, с неопределенным механизмом управления, наружным дренажом, одним направлением вращения и двумя концами вала

9 Поворотный гидродвигатель

10 Компрессор

11 Пневмомотор нерегулируемый:

- с нереверсивным потоком

- с реверсивным потоком

12 Пневмомотор регулируемый:

- с нереверсивным потоком

- с реверсивным потоком

13 Поворотный пневмодвигатель

14 Насос-мотор нерегулируемый:

- с одним и тем же направлением потока

- с реверсивным направлением потока

- с любым направлением потока

15 Насос-мотор регулируемый:

- с одним и тем же направлением потока

- с реверсивным направлением потока

- с любым направлением потока, с ручным управлением, наружным дренажом и двумя направлениями вращения

16 Насос-мотор регулируемый, с двумя направлениями вращения, пружинным центрированием нуля рабочего объема, наружным управлением и дренажом (сигнал n вызывает перемещение в направлении N) (см. приложения А и Б)

17 Объемная гидропередача:

- с нерегулируемыми насосом и мотором, с одним направлением потока и одним направлением вращения

- с регулируемым насосом, с реверсивным потоком, с двумя направлениями вращения с изменяемой скоростью

- с нерегулируемым насосом и одним направлением вращения

18 Цилиндр одностороннего действия:

- поршневой без указания способа возврата штока, пневматический

- поршневой с возвратом штока пружиной, пневматический

- поршневой с выдвижением штока пружиной, гидравлический

- плунжерный

- телескопический с односторонним выдвижением, пневматический

- телескопический с двухсторонним выдвижением

19 Цилиндр двухстороннего действия:

- с односторонним штоком, гидравлический

- с двухсторонним штоком, пневматический

- телескопический с односторонним выдвижением, гидравлический

- телескопический с двухсторонним выдвижением

20 Цилиндр дифференциальный (отношение площадей поршня со стороны штоковой и нештоковой полостей имеет первостепенное значение)

21 Цилиндр двухстороннего действия с подводом рабочей среды через шток:

- с односторонним штоком

- с двухсторонним штоком

22 Цилиндр двухстороннего действия с постоянным торможением в конце хода:

- со стороны поршня

- с двух сторон

23 Цилиндр двухстороннего действия с регулируемым торможением в конце хода:

- со стороны поршня

- с двух сторон и соотношением площадей 2:1.

Примечание - При необходимости отношение кольцевой площади поршня к площади поршня (соотношение площадей) может быть дано над обозначением поршня

24 Цилиндр двухкамерный двухстороннего действия

25 Цилиндр мембранный:

- одностороннего действия

- двухстороннего действия

26 Пневмогидравлический вытеснитель с разделителем:

- поступательный

- вращательный

27 Поступательный преобразователь:

- с одним видом рабочей среды

- с двумя видами рабочей среды

28 Вращательный преобразователь:

- с одним видом рабочей среды

- с двумя видами рабочей среды

29 Цилиндр с встроенными механическими замками

Таблица 2

Наименование

Обозначение

1 Насос ручной

2 Насос шестеренный

3 Насос винтовой

4 Насос пластинчатый

5 Насос радиально-поршневой

6 Насос аксиально-поршневой

7 Насос кривошипный

8 Насос лопастной центробежный

9 Насос струйный:

- общее обозначение

- с жидкостным внешним потоком

- с газовым внешним потоком

10 Вентилятор:

- центробежный

- осевой

ПРИЛОЖЕНИЕ А
(рекомендуемое)

ПРАВИЛА ОБОЗНАЧЕНИЯ ЗАВИСИМОСТИ НАПРАВЛЕНИЯ ВРАЩЕНИЯ ОТ НАПРАВЛЕНИЯ ПОТОКА РАБОЧЕЙ СРЕДЫ И ПОЗИЦИЕЙ УСТРОЙСТВА УПРАВЛЕНИЯ ДЛЯ ГИДРО- И ПНЕВМОМАШИН

А.1 Направление вращения вала показывают концентрической стрелкой вокруг основного обозначения машины от элемента подвода мощности к элементу отвода мощности. Для устройств с двумя направлениями вращения показывают только одно произвольно выбранное направление. Для устройств с двойным валом направление показывают на одном конце вала.

А.2 Для насосов стрелка начинается на приводном валу и заканчивается острием на выходной линии потока.

А.3 Для моторов стрелка начинается на входной линии потока и заканчивается острием стрелки на выходном валу.

А.4 Для насосов-моторов по А2 и А3.

А.5 При необходимости соответствующее обозначение позиции устройства управления показывают возле острия концентрической стрелки.

А.6 Если характеристики управления различны для двух направлений вращения, информацию показывают для обоих направлений.

А.7 Линию, показывающую позиции устройства управления, и обозначения позиций (например, М -?- N) наносят перпендикулярно к стрелке управления. Знак ? обозначает позицию нулевого рабочего объема, буквы М и N обозначают крайние позиции устройства управления для максимального рабочего объема. Предпочтительно использовать те же обозначения, которые нанесены на корпусе устройства.

Точка пересечения стрелки, показывающей регулирование и перпендикулярной к линии, показывает положение «на складе» (рисунок 1).

Рисунок 1

ПРИЛОЖЕНИЕ Б
(рекомендуемое)

ПРИМЕРЫ ОБОЗНАЧЕНИЯ ЗАВИСИМОСТИ НАПРАВЛЕНИЯ ВРАЩЕНИЯ ОТ НАПРАВЛЕНИЯ ПОТОКА РАБОЧЕЙ СРЕДЫ И ПОЗИЦИЕЙ УСТРОЙСТВА УПРАВЛЕНИЯ ДЛЯ ГИДРО- И ПНЕВМОМАШИН

Таблица Б.1

Наименование

Обозначение

1 Однофункциональное устройство (мотор)

Гидромотор нерегулируемый, с одним направлением вращения

2 Однофункциональное устройство (машина)

Гидромашина нерегулируемая, с двумя направлениями вращения.

Показано одно направление вращения, связанное с направлением потока

3 Однофункциональное устройство (насос)

Гидронасос регулируемый (с изменением рабочего объема в одну строку), с одним направлением вращения

Обозначение позиции устройства управления может быть исключено, на рисунке оно указано только для ясности

4 Однофункциональное устройство (мотор)

Гидромотор регулируемый (с изменением рабочего объема в одну сторону), с двумя направлениями вращения.

Показано одно направление вращения, связанное с направлением потока

5 Однофункциональное устройство (машина)

Гидромашина регулируемая (с изменением рабочего объема в обе стороны), с одним направлением вращения.

Показано направление вращения и соответствующая позиция устройства управления, связанные с направлением потока

6 Однофункциональное устройство (машина)

Гидромашина регулируемая (с изменением рабочего объема в обе стороны), с двумя направлениями вращения.

Показано одно направление вращения и соответствующая позиция устройства управления, связанные с направлением потока

7 Насос-мотор

Насос-мотор нерегулируемый с двумя направлениями вращения.

Показано одно направление вращения, связанное с направлением потока при работе в режиме насоса

8 Насос-мотор

Насос-мотор регулируемый (с изменением рабочего объема в одну сторону), с двумя направлениями вращения.

Показано одно направление вращения, связанное с направлением потока, при работе в режиме насоса

9 Насос-мотор

Насос-мотор регулируемый (с изменением рабочего объема в обе стороны), с одним направлением вращения.

Показано направление вращения и соответствующая позиция устройства управления, связанные с направлением потока, при работе в режиме насоса

10 Насос-мотор

Насос-мотор регулируемый (с применением рабочего объема в обе стороны, с двумя направлениями вращения)

Показано одно направление вращения и соответствующая позиция устройства управления, связанные с направлением потока, при работе в режиме насоса

11 Мотор

Мотор с двумя направлениями вращения: регулируемый (с изменением рабочего объема в одну строку) в одном направлении вращения, нерегулируемый в другом направлении вращения.

Показаны обе возможности

Ключевые слова: обозначения условные графические, машины гидравлические и пневматические

www.opengost.ru

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ НА ГИДРАВЛИЧЕСКИХ СХЕМАХ » Портал инженера

Для изучения устройства и принципа действия гидравлических систем буровых станков и установок применяются гидравлические схемы, выполненные с использованием условных обозначений согласно ГОСТ 2.781-96 «Единая система конструкторской документации. Обозначения условные графические.
Аппараты гидравлические и пневматические, устройства управления и приборы контрольно-измерительные».
Условные обозначения основных элементов гидроаппаратуры, применяемых в гидравлических схемах, приведены в табл. 2.1.
Золотник-распределитель (гидрораспределитель) по числу его позиций изображают соответствующим числом квадратов.
Внутри каждого квадрата линиями со стрелками помечены направления потоков масла в этой позиции. Места соединений проходов в гидрораспределителе выделяют точками. Линии управления и дренажей изображают штриховыми тонкими линиями. Перекрытие гидрораспределителем потока масла изображают Т-образной линией. В условных обозначениях гидрораспределителей на схемах применяется буквенное обозначение позиций положения золотника гидрораспределителя. Позиции золотника обычно обозначаются буквами а, б, в и т. д.
Гидрораспределители на схемах изображаются в нейтральной позиции, когда обесточены электромагниты или рукоятка его управления стоит в исходном положении. К исходной позиции гидрораспределителя на схеме подведены линии связи (маслопроводы). Чтобы представить действие распределителя в другой рабочей позиции, необходимо мысленно передвинуть квадрат соответствующей позиции на место исходной, оставляя линии связи в прежнем положении (для облегчения изучения работы гидросистемы станков СКБ-4 и СКБ-5 кроме схем в исходном положении приведены схемы с переключёнными гидрораспределителями).
Таблица 2.1 – Условные обозначения на гидравлических схемах


Обсудить на форуме

www.ingeneryi.info

Отправить ответ

avatar
  Подписаться
Уведомление о
