Установка анкеров в бетон: Как установить анкерный болт в бетон?

alexxlab | 14.12.2022 | 0 | Разное

Содержание

устройство, виды, какой выбрать и монтаж

Читайте в статье:

Что такое анкер для бетона
Виды анкеров для бетона
- Распорные
- Забивные
- Рамные
- Саморезы по бетону
- Анкера клиновые
- Разжимные
- Химические анкеры для бетона
Вес, размеры и характеристики
Важные параметры для выбора
Монтаж анкера в бетон
- Сверление
- Монтаж анкера с гайкой
- Монтаж химического анкера
Популярные бренды
- Химические анкеры Superbond
- Анкеры Hilti
- Отечественные марки

Анкера для бетона – это специальные крепежные изделия. С их помощью на стену можно повесить полку или шкаф и не бояться, что они упадут. Анкера используют там, где нельзя применить саморезы или гвозди. Для того, чтобы выбрать подходящий вид анкера, сначала нужно разобраться в многообразии металлических креплений для бетона. Этим мы и займемся в нашей статье.

Слово «анкер» переводится как «якорь» и имеет похожий принцип действия. С помощью специальных выступов анкерный болт так крепко цепляется за стенки отверстия, что его уже невозможно вырвать.

Что такое анкер для бетона

Внешне анкер похож на болт, но имеет расширяющуюся нижнюю часть. На фото можно увидеть основные типы крепежей. Среди них есть те, которые считаются универсальными. Их используют чаще всего. А есть такие анкеры, которые подходят только для особых случаев.

Анкерные крепления настолько прочно соединяют конструкции друг с другом, что их используют при строительстве многоэтажных домов и даже при бурении нефтяных скважин.

А для домашнего ремонта или строительства подойдут крепежи универсального назначения. На изделиях этого типа мы остановимся более подробно.

Несущая функция бетонных метизов наверняка известна всем. Если нет, то вот примеры, что можно сделать с помощью анкерных креплений:

укрепить натяжные потолки или потолки типа «Армстронг»;
установить люстры и светильники;
сделать крепежи для навесной мебели и техники;
поставить окна, двери, металлические ворота.

Интересная информация: самый маленький анкер (длиной 18 мм) способен выдержать вес до 800 кг. Сразу возникает вопрос, как такой маленький болт может выдерживать такие большие нагрузки?

Секрет надежности крепления кроется в продуманной конструкции анкерных болтов. Сила трения, упор в поверхность отверстия выступающих распорных элементов, фиксация специальным клеем – вот основа надежности анкерного крепления.

Чтобы не запутаться в многообразии метизов, разберемся, какие разновидности крепежей существуют и как пользоваться каждым из них.

Виды анкеров для бетона

Вообще, насчитывается порядка десятка видов анкерных крепежей. И каждый из них приспособлен под определенную задачу. Какие-то болты подходят только для установки в плотные материалы, а какие-то устанавливаются в пористый газобетон. И, как мы уже говорили, есть универсальные, так сказать, многозадачные изделия.

Из чего же состоит стандартный универсальный анкерный болт по бетону:

Первый элемент – это Шпилька (или болт). Это самая прочная часть конструкции. С одной стороны может быть головка болта (шестигранная или со шлицей). Если это шпилька, то она снабжена резьбой для накручивания гайки. Нижняя часть болта выглядит как расширенный книзу конус. Для чего нужен конус, увидим далее, при разборе процесса монтажа.
Втулка (ее еще называют гильза или рубашка). Это тоже важная часть, потому что именно она обеспечивает сцепление с поверхностью бетонного основания. Чтобы втулка не треснула, ее делают без сварочных швов из цельного куска металла. С нижнего края она имеет прорези в виде лепестков.

Чтобы не ошибиться с диаметром просверленного отверстия, обратите внимание на маркировку метизов. Например, обозначения анкера по бетону М10 12х100 расшифровывается так: М10 – это диаметр самого болта, а 12 – это размер сверла, которое нужно использовать. 100 – обозначает длину шпильки.

А теперь самое интересное. Чтобы представить принцип работы анкера, рассмотрим пример установки универсального крепежа:

Сначала нужно просверлить отверстие и зафиксировать в нем анкер. Чаще его просто аккуратно забивают молотком или киянкой.
Затем на выступающий конец начинают накручивать гайку. С этого момента вступает в работу тот самый конус на конце болта. Гайка начинает тянуть шпильку, и конусный конец начинает двигаться внутрь гильзы и раздвигать лепестки наружу.
Раскрывшиеся лепестки практически врезаются в стенки просверленного отверстия, что создает прочную якорную фиксацию.

Распорные

Название говорит о том, что конструкция имеет распорные элементы. Здесь распорным элементом является тот самый конус на конце болта, который раскрывает лепестки втулки. В некоторых случаях конус может быть даже двойной.

На фотографии ниже мы видим обычный распорный анкер с одинарным конусом, который приводится в действие фланцевой гайкой.

Распорный вид крепежа используют для установки в стенах, сделанных из следующих материалов:

полнотелый кирпич;
плотный бетон;
натуральный камень.

Большую роль играет материал, из которого изготовлено крепление. Если метиз сделан из качественных материалов, то он способен выдерживать большие нагрузки.

Забивные

На первый взгляд, этот вариант выглядит очень просто, и даже его цена очень символична. Популярный латунный тип имеет вид цилиндра с надрезами по одному краю. Но, вспомним фразу: «Все гениальное просто!». Простой тип крепежа считается одним из самых надежных. Его используют даже в тех случаях, когда нужно закрепить предметы критически большой массы.

Как работает этот простой механизм? Внутри цилиндра находится клин. При забивании установочным инструментом, клин раскрывает лепестки цилиндра, и они прочно фиксируют анкер внутри бетона.

Кстати, расклинивание создает давление внутри основания, в которое устанавливается анкер. Поэтому забивной крепеж следует использовать только в плотных сортах бетона, в кирпичной кладке и природном камне.

Для получения прочного сцепления, рекомендуется сначала расклинить втулку путем сбивания внутреннего клина установочным инструментом, а уже потом вкручивать болт.

Забивные метизы делают из разных материалов. Для навеса особо массивных конструкций используют стальные оцинкованные аналоги. А для подвешивания легких конструкций в пористый бетон вбивают пластмассовые дюбельные втулки. В этом случае вместо болтов используют шурупы.

В магазинах мы можем увидеть цилиндры, которые имеют рифленую поверхность с насечками и просто гладкую. В чем разница этих крепежей?

Рифленая поверхность создает повышенную силу трения и сцепление с материалом стены. Поэтому, такие крепления используют для установки габаритных тяжелых предметов.

Гладкие цилиндры пригодны для навешивания более легкой мебели и техники.

Забивные механизмы имею еще одну особенность. Они практически не поддаются демонтажу. Поэтому, их используют для крепления антивандальных конструкций. Для кого-то эта характеристика может быть существенным минусом при выборе подходящего типа крепежа.

К типу забивных крепежей можно также отнести анкерные дюбели для бетона и потолочные анкеры.

Рамные

Рамный анкер называется так, потому что с его помощью устанавливают рамы окон и дверей. Самым популярным среди рамных крепежных изделий является
распорный анкер. Его используют для установки в плотный бетон и кирпич.

Классическая конструкция анкерного крепления нам уже знакома. Отличием рамного анкера является то, что внутри втулки расположен винт со шляпкой. Его можно закрутить отверткой или шуруповертом. А вот функцию распорки здесь играет конусная гайка. Когда винт вкручивается, она поднимается вверх по резьбе и расклинивает лопасти втулки.

Чтобы во время монтажа конструкция не прокручивалась, на верхней части втулки предусмотрены специальные упоры.

Иногда, для крепления конструкций большой массы, используют болты с 2 зонами расклинивания.

Саморезы по бетону

Эти метизы не похожи на анкеры. Скорее они выглядят как обычные саморезы. Но, благодаря особой ширине резьбы, их с успехом используют при креплении легковесных предметов на бетонном основании. Это может быть монтаж временных конструкций, необходимых при проведении ремонта. Легкие предметы интерьера тоже можно подвесить на бетонные саморезы.

Могут возникнуть сомнения на счет прочности крепления с помощью саморезов. Но резьба (особенно когда она неравномерная и с продольными насечками) хорошо сцепляется с бетоном и такой шуруп невозможно вырвать.

Обратите внимание, что иногда такой саморез можно вкрутить сразу в стену с помощью отвертки. Этот способ подходит для пористых сортов бетона. А вот в плотном бетоне придется предварительно просверлить отверстие и уже потом вкрутить крепеж.

Анкера клиновые

Клиновой анкер можно назвать лидером среди металлических крепежей. Этот болт выдерживает огромные нагрузки и прочно крепит крупные и тяжелые конструкции к бетонному и каменному основанию.

Чтобы можно было представить степень надежности крепления, приведем примеры вариантов использования этого анкера:

установка лифтов и подъемников;
навешивание промышленных стеллажных систем;
монтаж строительных колонн и опор;
укрепление материалов фасадов зданий и витражного остекления.

Этот тип крепежа выдерживает нагрузки в сейсмически активных зонах, имеет устойчивость к срезу и вырыву, благодаря качеству стали и продуманной конструкции.

После перечисленных характеристик трудно усомниться в качестве и надежности этого крепежа. Рассмотрим поближе строение клинового крепежа. Его называют так же анкер-шпилька.

На фотографии видно, что конструкция состоит из стержня с резьбой. С одной стороны стержня расположен конусовидный хвостовик, а с другой накручивается гайка. Распорная головка опоясывает нижнюю часть шпильки и состоит из лепестков.

Принцип действия механизма прост: при закручивании гайки, конус распирает лепестки муфты, и они плотно сцепляются с материалом отверстия.

Клиновые анкера не подлежат демонтажу. Поэтому, если есть намерение последующей разборки конструкции, сделайте так: при монтаже просверлите отверстие длиннее размера шпильки, и после демонтажа забейте стержень полностью в стену.

Разжимные

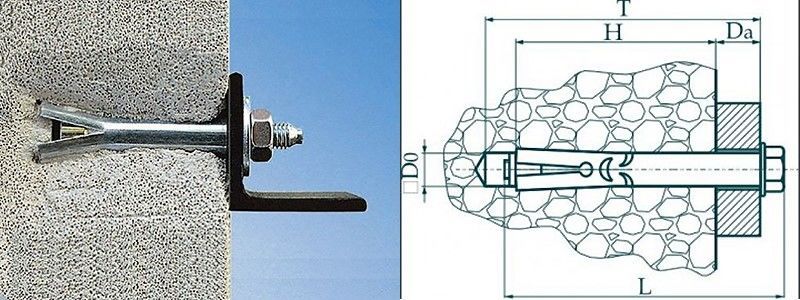

Этот уникальный тип крепления также называют анкер бабочка. Это настоящая палочка-выручалочка в случаях, когда нужно повесить карнизы, настенные светильники и другие легковесные конструкции в полые бетонные и кирпичные блоки.

Особенность этого крепления состоит в том, что на внешней гильзе он имеет прорези. При закручивании болта они сгибаются и складываются в «юбку».

После установки получается прочное крепление. С внешней стороны в бетон врезаются шипы, которые находятся на головке гильзы. Они не позволяют прокручиваться конструкции и дают дополнительную прочность. С обратной стороны к стене плотно прижимаются лепестки раскрывшейся юбки.

Химические анкеры для бетона

Если сказать образно, этот супер клей позволяет буквально вклеить в стену железную арматуру. Поэтому самым важным компонентом в химическом крепеже является сверхпрочный клеевой состав.

Как выглядит и из чего состоит химический анкер можно увидеть на следующей фотографии.

Мы видим, что химические анкеры идут комплектами, в состав которых входят:

Клеевой компонент. Он может быть в двухфазном дозаторе или в одноразовых ампулах.
Втулка из оцинкованной стали с резьбой внутри.
Стержень, который имеет внешнюю резьбу и вкручивается в зафиксированную втулку.

Есть и другие комплектации. Например, крепежный элемент может состоять только из болта с резьбой, на который накручивается гайка.

Стоит отметить, что хоть химический крепеж и относится к самым прочным, но одновременно он является и самым дорогим. Поэтому, если нужно повесить на стену простую полку, не стоит переплачивать.

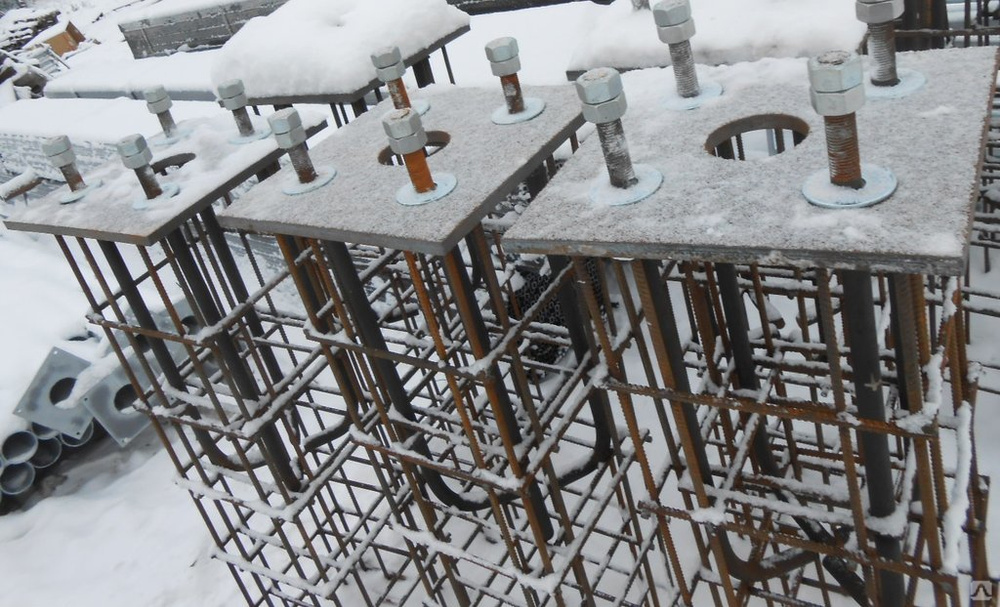

И, раз уж упомянули вначале о вклеивании арматуры в стену, то, наверное, стоит пояснить. Химическими анкерами для арматуры в бетоне чаще пользуются в строительстве, когда необходимо вклеить металлические стержни для установки закладных деталей. Клей для арматуры с бетоном обладает таким уникальным составом, что возможно его применение даже во влажной среде и при контакте с водой.

Вес, размеры и характеристики

Как наверное многие замечали, обычно метизы принято складывать в коробки и наклеивать на них какую-то информацию. Так вот, эти этикетки, кроме номеров партии, информации о сертификатах и производителях, содержат так же маркировку металлических изделий. Это полезная информация. Давайте разберемся в ее значении.

Анкера по бетону имеют буквенно-цифровое обозначение. Например: М12х250 или М8х50. Что обозначают эти шифры? Буква М показывает, что болт или шпилька имеет метрическую резьбу. Первая цифра после буквы – это диаметр, а вторая – длина болта в миллиметрах.

И еще немного технической информации. Она поможет вам понять, по какому принципу классифицируют металлические виды анкерных болтов по бетону.

Главные характеристики метизов:

Вес. Это значение зависит от материала, размера и конструкции метиза. Самые легкие – это забивные элементы. Их вес может быть всего 4 г. Самые большие клиновые болты могут достигать веса 738 г.
Диаметр сечения винта. Все разнообразие крепежей можно поделить на малые (диаметром до 8 мм), средние (диаметром от 8 до 12 мм) и большие (диаметр от 12 мм до 30 мм).
Длина стержня. На каждое значение диаметра винта обычно предоставляется выбор из 4-5 вариантов разной длины стержня. Максимальная длина больших анкеров может достигать 220 мм, а минимальная – 40 мм для изделий малых диаметров.

Крепежи на химической основе тоже имеют свою классификацию. Главными размерами являются диаметр и длина капсулы. Самые маленькие ампулы имеют диаметр 10 мм. Максимальное значение диаметра капсулы достигает 42 мм. Длина варьируется в пределах 80-360 мм.

Еще одна характеристика, которая отличает крепежи друг от друга, имеет больше прикладное значение. Это относится к форме оголовья болтов:

С помощью крючка или кольца можно устанавливать навесные конструкции.
Окончание в виде буквы «Г» позволяет навешивать съемные предметы.
Крепление анкерами к бетону накручивающейся гайкой с шайбой дает плотное и прочное прилегание конструкции к стене.

Далее представлены таблицы, в которых можно найти размеры анкерных болтов и их весовые характеристики.

Важные параметры для выбора

Итак, можно подвести итог и определить, какой анкер для бетона лучше и какие характеристики метизов важны для получения качественного результата.

Диаметр, длина и состав металла – вот главные качества анкеров для бетона. При этом не забывайте, что вариант крепежного изделия выбирают, зная качество бетонной стены и тяжесть устанавливаемого предмета. Чем толще и длиннее болт – тем большую нагрузку он способен выдержать.

Обязательное требование ко всем метизам, которые используют для бетона — это антикоррозийное покрытие. Оно защищает металл от агрессивной щелочной среды бетонного состава и воздействия влаги. Наиболее качественные метизы, которые прослужат столетие, делают из нержавеющей стали с цинковым покрытием. Чтобы не купить подделку, лучше брать изделия известных производителей.

Монтаж анкера в бетон

Если для вкручивания самореза можно воспользоваться простой отверткой, то для установки анкера в бетон нам потребуется подготовить инструменты и расходные материалы.

Вот перечень инструментов, нужных для работы:

Перфоратор (или дрель с функцией перфоратора).
Сверла по бетону.
Молоток и киянка.
Гаечные ключи, плоскогубцы.
Пылесос (резиновая груша или строительный шприц для продувки отверстий).
Инструменты для нанесения разметки.

Сверление

Установка крепежа любого типа всегда начинается с разметки и сверления. Отметьте место установки. Учтите, что расстояние от края стены должно как минимум в 2,5 раза превышать длину болта.

Чтобы просверлить отверстие подходящего диаметра, сначала изучите маркировку метиза. Втулка должна входить в зазор с некоторым усилием, так, чтобы ощущалось трение. Длина отверстия должна быть равна длине гильзы. Для удобства, сделайте цветную метку на сверле.

Важный момент в подготовке к монтажу – освобождение засверленного зазора от пыли и частиц бетона. Это можно сделать пылесосом, в крайнем случае, резиновой грушей. Если не получается или нет возможности полностью прочистить отверстие — просто сделайте его на пару сантиметров длиннее.

Монтаж анкера с гайкой

Рассмотрим универсальный способ установки, который можно применять для похожих типов крепежа. Изучите следующую схему и, попрактиковавшись, поймете принцип установки анкеров для бетона.

Последовательность действий:

Возьмите анкер и киянкой забейте его в отверстие так, чтобы край гильзы оказался заподлицо со стеной.
Снимите гайку и установите на шпильку тот элемент, который будет держать подвешиваемую конструкцию. К примеру, пусть это будет металлический уголок.
Установите гайку и начните ее закручивать. Обратите внимание, что закручивать нужно до тех пор, пока это возможно.

Если по каким-то причинам возникают опасения растрескивания стены или деформации бетона при монтаже анкерного болта с гайкой – используйте динамометрический ключ.

Строительные хитрости. Самый быстрый монтаж шпилек. Анкера DKC и многое другое.

Watch this video on YouTube

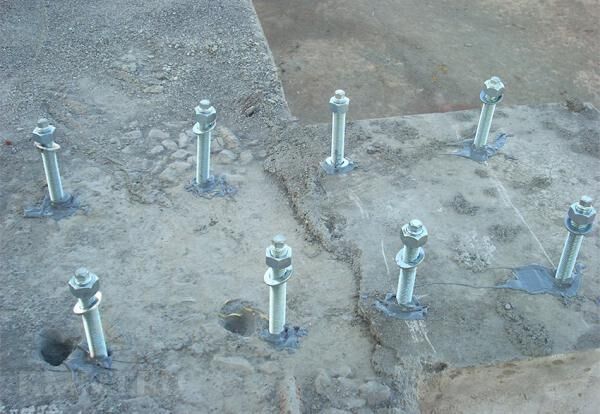

Монтаж химического анкера

Здесь, при монтаже, будет происходить примерно тоже самое, что и при установке болта с гайкой. Но кроме перечисленных инструментов, для крепления нам потребуется специальный химический состав.

Для небольшого объема работ рациональнее использовать ампулы с клеем. Состав в дозаторах может весь не пригодиться, а срок его хранения составляет только 1 год.

На схеме подробно описан процесс закладки химического анкера. Он заключается в следующем:

Сначала нужно просверлить отверстие и хорошо очистить его от пыли. Можно использовать пылесос, ершик, баллончик со сжатым воздухом.
Рекомендуется установить внутрь сетчатую гильзу, которая позволит удержать клеевой состав.
В отверстие нужно поместить ампулу с клеем или заполнить отверстие из дозатора на 2/3 от длины.
Не торопясь вкрутить болт или шпильку, давая возможность составу равномерно распределиться.
Далее следует подождать нужное время для схватывания клея. Эта информация обычно написана на упаковке.
На стержень нужно установить прикрепляемый элемент и закрутить гайку.

Обратите внимание, что многие химические составы не работают при низких температурах.

Установка анкера в бетон

ТДМ – метизы и крепёж оптом

• Крепёж оптом • Карта сайта • О компании • Контакты •
• Интернет-магазин • Новая версия сайта •

192102 г. Санкт-Петербург, Волковский проспект д. 32
8 (800) 333-15-79, +7 (812) 244-72-72
+7 (812) 677-17-27, +7 (495) 966-64-95
e-mail: [email protected]

Крепёж оптом › Анкеры › Анкеры металлические › Установка (монтах) анкера в бетон, кирпич и камень

Анкер Multi-Monti MMS-F / HMS-F устанавливается для крепления изделий в бетоне, полнотелом кирпиче и природном камне. Анкер металлический электрооцинкованный Multi-Monti MMS-F / HMS-F имеет потайную головку со шлицем под звездообразный ключ TORX.

Установка анкера в бетон, кирпич или камень

**Размеры и параметры установки анкеров в бетон Multi-Monti MMS-F / HMS-F**
Артикул	Тип	Диаметр анкера мм	L Длина мм	d₀ Диаметр сверла мм	h_nom Мин. глубина анкеровки мм	t_fix Толщина прикрепляемого материала мм	Размер насадки	Упаковка шт.	Вес кг/ 1000 шт.
71045	HMS-F 6 x 10 x 40	6	40	5	30	10	Т-30	200/2000	7,0
71046	MMS-F 6 x 5 x 50	6	50	5	45	5	Т-30	100/1000	7,9
71048	MMS-F 6 x 35 x 80	6	80	5	45	35	Т-30	50/500	12,0
71049	MMS-F 6 x 55 x 100	6	100	5	45	55	Т-30	50/500	14,8
71053	MMS-F 7,5 x 5 x 50	7,5	50	6	45	5	Т-40	100/1000	12,3
71055	MMS-F 7,5 x 25 x 80	7,5	80	6	55	25	Т-40	100/1000	18,3
71056	MMS-F 7,5 x 45 x 100	7,5	100	6	55	45	Т-40	50/500	22,5

**Нагрузки на металлические анкеры Sormat Сормат Multi-Monti MMS-F / HMS-F**
Тип	Тип головы	T_inst Момент затяжки Нм	Допустимая нагрузка в kН (ненапряжённый бетон C20/25)
Тип	Тип головы	T_inst Момент затяжки Нм	Вырыв	Срез
HMS-F 6 x 10 x 40	HMS-F	12	1,9	1,9
MMS-F 6 x 5 x 50	MMS-F	12	1,5	1,5
MMS-F 6 x 35 x 80	MMS-F	12	1,5	1,5
MMS-F 6 x 55 x 100	MMS-F	12	1,5	1,5
MMS-F 7,5 x 5 x 50	MMS-F	20	2,0	2,0
MMS-F 7,5 x 25 x 80	MMS-F	20	3,0	3,3
MMS-F 7,5 x 45 x 100	MMS-F	20	3,0	3,3

Вы можете заказать и купить анкеры для установки (монтажа) в бетон, кирпич и камень.

Как установить бетонные анкеры

По

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Опубликовано 24.03.22

Рассмотрено

Дин Бирмайер

Рассмотрено Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Ремус86 / Getty Images

Надежно прикрепить предметы к бетону сложно, так как бетон твердый как камень, склонен к растрескиванию и его трудно просверлить.

Но с помощью всего лишь небольшой горстки подходящих инструментов и материалов это можно сделать эффективно и безопасно.

С помощью анкеров для бетона вы можете всего за несколько минут прикрепить к бетону даже тяжелые материалы, такие как палубные доски и элементы каркаса.

Что такое бетонные анкеры?

Бетонный анкер представляет собой стальной крепеж, который заделывается в бетон для фиксации другого элемента на месте, позволяя бетону выдерживать нагрузку.

Анкеры для бетона и шурупы для бетона

Бетонные анкеры и бетонные винты могут использоваться для крепления элементов к бетону. Бетонные анкеры, вообще говоря, расширяются в предварительно просверленном отверстии, а бетонные шурупы врезаются или нарезают резьбу в предварительно просверленном отверстии.

Анкеры для бетона

Бетонные анкеры вставляются в предварительно просверленное отверстие и расширяются внутри отверстия, либо ударяя по анкеру молотком, либо поворачивая его гаечным ключом.

Используйте бетонные анкеры для тяжелых предметов, таких как элементы каркаса, палубные доски, вывески, камеры видеонаблюдения и перила крыльца.

Шурупы по бетону

Шурупы по бетону вставляются в предварительно просверленные отверстия в бетоне и самонарезают окружающий материал, поворачивая их по часовой стрелке. Используйте шурупы для бетона для более легких предметов, таких как катушки для шлангов, водосточные трубы, электрические коробки, хомуты для кабелепроводов, полосы обшивки, а также оконные и дверные рамы.

Анкеры для бетона

Вдавить в предварительно просверленное отверстие
Сверхмощный
Диаметр от 3/8 до 1/2 дюйма
Не подходит для использования вблизи краев, т. к. отверстие расширено
Некоторые съемные, некоторые нет

Шурупы по бетону

Врезка в предварительно просверленное отверстие
Для легких и средних нагрузок
До 1/4 дюйма
Подходит для использования вблизи краев, поскольку не деформирует отверстие
Съемный

Типы анкеров для бетона

Забивные анкеры для бетона

Забивные бетонные анкеры состоят из двух частей: болта с наружной резьбой и втулки с внутренней резьбой с накатанным концом и прорезями. Прорези позволяют нижней части анкера расширяться. Втулка вставляется, а затем прочно устанавливается на место с помощью металлического инструмента. После того, как втулка установлена на место, ее нельзя извлечь из бетона, хотя болт с наружной резьбой можно извлечь из втулки.

Клиновые анкеры для бетона

Клиновой анкер представляет собой болт с наружной резьбой с экранированным клином в нижней части, который расширяется при повороте гайки против шайбы на болте. Болт и экранированный клин представляют собой одну деталь, а не две отдельные детали, как в случае вставных анкеров и анкеров-втулок. Клиновые анкеры для бетона легко вставляются, но они очень прочно держатся в бетоне. После установки клиновые анкеры нельзя снимать, но можно снять гайку с анкера.

Гильзовые анкеры для бетона

Втулочный анкер состоит из четырех частей: болта с резьбой и металлической втулки с большими прорезями и узкими поперечными разрезами, а также гайки и шайбы. Прорези и прорези позволяют втулке расширяться при затягивании болтом. Кроме того, гладкий клин в нижней части болта с резьбой тянет вверх, заставляя нижнюю часть втулки расширяться.

Вопросы безопасности

Внимательно изучите технические характеристики бетонного анкера перед установкой. Помните об ограничениях веса бетонного анкера, как с точки зрения прочности на сдвиг, так и прочности на отрыв. Не перетягивайте бетонные анкеры. Используйте защитные очки, когда забиваете или поворачиваете бетонные анкеры.

Как использовать вставные анкеры для бетона

Просверлить отверстие
Просверлите отверстие. Очистите отверстие магазинным пылесосом.
Поместите втулку в отверстие
Вставьте втулку с внутренней резьбой в отверстие разрезом вперед.
Поместите набор инструментов
Поместите узкий конец инструмента во втулку.
Ударить по якорю
Ударьте молотком по верхней части установочного инструмента несколько раз, пока втулка полностью не встанет на место.
Предупреждение
Не стучите по самому болту, так как это может сорвать резьбу. Используйте только набор инструментов.
Добавить болт
Добавьте болт с резьбой и шайбу во втулку. С помощью гаечного ключа поверните болт по часовой стрелке, пока он не встанет на место.

Как использовать клиновые анкеры для бетона

Просверлить отверстие
Просверлите отверстие ударной дрелью и уберите мусор магазинным пылесосом.
Установите клиновой анкер
Вставьте клиновидный конец клинового анкера в предварительно просверленное отверстие.
Удар по якорю клина
Вбейте клиновой анкер в отверстие с помощью молотка, пока нижняя часть резьбы не окажется на одном уровне с верхней частью бетона.
Добавьте шайбу и гайку
Проделайте отверстие в крепежном приспособлении над анкерным болтом и поместите шайбу и гайку на резьбовой конец клинового анкера.
Затянуть гайку
С помощью рожкового ключа поверните гайку по часовой стрелке, пока она не затянется на шайбе. Это расширяет клин, удерживая анкер на месте в отверстии.

Наконечник
Обратите внимание, что клиновой анкер слегка приподнимется (примерно на 1/4 дюйма) при затягивании в отверстие.

Как использовать анкерные втулки

Просверлить отверстие
Просверлите отверстие в бетоне перфоратором и очистите отверстие от мусора.
Добавьте анкерную втулку
Сначала протолкните анкер-гильзу через отверстие в элементе, который необходимо прикрепить к бетону. Затем продолжайте анкер в предварительно просверленное отверстие в бетоне.
Ударить по якорю
Ударьте молотком по верхней части анкера.
Поверните гайку
Поместите шайбу и гайку на конец открытого болта и поверните гайку по часовой стрелке. Плотно поворачивайте до тех пор, пока он больше не сможет вращаться. Поворот расширяет нижнюю часть якоря.

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

Анкер в бетоне. Американский институт бетона

Установка клиновых анкеров для бетона

Краткий обзор типов клиновых анкеров для бетона, правильной глубины сверления и этапов установки.

21 мая 2021 г.

Боб Карлайл

Concrete Fasteners Inc.

Adobe Stock Images | By Funtay

Различные типы клиновых анкеров для бетона производятся для использования в различных областях. Единственные различия между типами бетонных клиновых анкеров заключаются в материале, из которого они сделаны, и в покрытии или покрытии, которое используется для повышения коррозионной стойкости стали.

Углеродистая сталь — клиновой анкер для бетона из углеродистой стали поставляется либо с цинковым покрытием для применения внутри помещений, где отсутствует влага, либо с покрытием, нанесенным методом горячего цинкования, для наружного применения, где может присутствовать влага.

Полезное правило:
Чем больше диаметр, тем лучше удерживающая способность.

Нержавеющая сталь 303/304 — разные производители используют нержавеющую сталь 303 или 304 для своих клиновых анкеров для бетона. Они используются в приложениях, где присутствует влага или где приложение погружено в воду.
Нержавеющая сталь 316 – нержавеющая сталь высшего сорта , из которой изготавливаются бетонные клиновые анкеры и которые предназначены для использования в условиях погружения и при наличии некоторых химических веществ, таких как хлор, в плавательных бассейнах и вокруг них.

Клиновые анкеры для бетона изготавливаются из цельного стального стержня с резьбой на одном конце, а другой конец сужается с помощью несъемного зажима. Они упакованы с гайкой и шайбой соответствующего размера и бывают девяти различных диаметров от 1/4 дюйма до 1–1/4 дюйма. , в диаметре от 1/4 дюйма до 12 дюймов. длинные во всех диаметрах больше 1/2 дюйма

Ознакомьтесь с допусками на анкерные болты на сайте ForConstructionPros.com/12281002.

Диаметр бетонного клинового анкера, используемого для любого конкретного применения, зависит от веса закрепляемого объекта, диаметра отверстия в закрепляемом объекте и от любых спецификаций диаметра, рекомендованных инженером. Эмпирическое правило заключается в том, что чем больше диаметр, тем лучше показатели удерживания. Компания Concrete Fastening Systems Inc. предоставляет онлайн-таблицу со значениями и техническими характеристиками клиновых анкеров.

Длина клинового анкера для бетона зависит от толщины закрепляемого материала и глубины погружения клинового анкера в бетон. Каждый диаметр бетонного клинового анкера имеет минимальную глубину заделки, на которую анкер должен быть вставлен в бетон, чтобы получить минимальные значения удержания. Добавление минимального диаметра заделки используемого бетонного клинового анкера к толщине закрепляемого материала плюс толщина гайки и шайбы даст минимальную длину бетонного клинового анкера, который следует использовать.

Minimum Embedment Depths by Diameter

Wedge Anchor Diameter	Minimum Embedment
3/8 in.	1 1/2 in.
1/2 in.	2 1/4 дюйма
5/8 дюйма	2 3/4 дюйма
3/4 дюйма	3 1/4 дюйма/ 9027	3 7/8 дюйма
1 дюйм	4 1/2 дюйма
1 1/4 дюйма	5 1/2 дюйма

Диаметр и глубина отверстия

Диаметр отверстия для анкерного клина в бетоне равен диаметру клина в бетоне. устанавливается анкер. Для бетонного клинового анкера диаметром 5/8 дюйма требуется просверлить в бетоне отверстие диаметром 5/8 дюйма.

Отверстие в бетоне должно быть просверлено как минимум на 1/2 дюйма глубже, чем клиновой анкер для бетона будет проникать в бетон. Это дополнительное пространство необходимо для того, чтобы убедиться, что бетонный клиновой анкер не упирается в отверстие до достижения предполагаемой глубины заделки, а также позволяет пыли, которая может образоваться во время установки, падать с пути.

Установка клинового анкера для бетона

С помощью перфоратора в ударном режиме и сверла с твердосплавным наконечником, соответствующего стандарту ANSI B212.15, а также того же диаметра, что и диаметр устанавливаемого клинового анкера для бетона, просверлите отверстие в бетоне.
Просверлите отверстие как минимум на 1/2 дюйма глубже, чем может проникнуть бетонный клиновой анкер, или на 1/2 дюйма глубже, чем минимальная глубина заделки.
С помощью проволочной щетки, сжатого воздуха или пылесоса очистите отверстие от мусора и пыли.
Навинтите гайку на резьбовой конец клинового анкера для бетона так, чтобы верхняя часть гайки находилась на одном уровне с верхней частью анкерного клина для бетона. Это защитит резьбу от повреждения во время установки.
Вставьте анкерный клин для бетона обрезанным концом вперед в предварительно просверленное отверстие в бетоне. Если анкерный клин для бетона устанавливается через отверстие в приспособлении, убедитесь, что диаметр отверстия больше, чем диаметр используемого анкерного клина для бетона.
Ударьте молотком по навинченному концу анкерного клина для бетона, пока не менее 6 витков резьбы не окажутся ниже поверхности бетона или ниже поверхности прикрепляемого элемента.
Пальцами затяните гайку.
Возьмите гаечный ключ и поверните гайку по часовой стрелке на 2–3 оборота или до тех пор, пока не будут получены значения крутящего момента, соответствующие диаметру используемого клинового анкера.

Об авторе

Боб Карлайл был президентом Concrete Fastening Systems, Inc. в течение 29 лет.лет и занимается производством анкеров для бетона с 1981 года.

Советы по защите резьбы клиновых анкеров

«Как сделать» и «Почему» для распорных анкеров для бетона

Советы по креплению порогов Плиты для бетонных фундаментов

Правила изменились… и анкеры тоже

Увеличьте производительность с помощью нагревателей песка ADM, производительностью от 90–210 тонн в час

Замена бетонного моста на 9 дней0268

Допуски на анкерные болты

A Впервые за 13 лет: проекты PCA Снижение спроса на цемент

Прогноз потребления цемента на осень 2022 года, составленный Ассоциацией портландцементов, показывает снижение спроса на цемент на 3,5% — первое за 13 лет лет, но ожидает, что рост вернется в 2024 году и далее.

Укладка бетона в холодную погоду

Советы по укладке качественного бетона в холодную погоду.

Diablo просверливает арматуру насквозь сверлом Rebar Demon SDS на выставке World of Concrete 2022

Hillman представляет системы крепления бетона средней нагрузки на WOC

Эти прочные, устойчивые к коррозии анкеры, разработанные для легких и средних нагрузок по бетону, блокам и кирпичу, соответствуют нормам ICC-ES и доступны в трех цветах: синий , белый и черный диаметром 3/16”, 1/4” и 5/16”.

Аккумуляторный отбойный молоток 60 В Главные новости новых продуктов Dewalt на выставке World of Concrete 2022

Посетители выставки World of Concrete Trade Show будут одними из первых, кто протестирует новый аккумуляторный отбойный молоток 60 В, бесщеточный, 20 В, аккумуляторный 1/2 дюйма . сверла, анкеры с подрезкой критических соединений.

Жесткий угловой соединитель RCA-C

Анкеры CONFAST Sammys

Увеличьте производительность с помощью нагревателей песка ADM, в диапазоне от 90–210 тонн в час снизить энерго- и трудозатраты на изготовление зимнего бетона.
