ГОСТ, расчет, монтаж анкеров для фундамента

Несмотря на то, что фундаменты любого типа являются надежными и прочными элементами строительных конструкций, соединять их со стенами возводимых зданий желательно при помощи специальных крепежей, в качестве которых можно использовать болты фундаментные.

Внедрение фундаментных болтов в монолитную плиту для последующего закрепления несущей колонны

Такие изделия позволяют повысить устойчивость строительной конструкции и отличаются не только своими размерами, но также повышенной прочностью и особой системой фиксации, работающей по принципу якоря, внедренного в структуру строительного материала и находящегося с ним в надежном зацеплении. Чтобы крепления подобного типа эффективно справлялись со своей задачей, необходимо грамотно подбирать их и строго следовать правилам выполнения их монтажа.

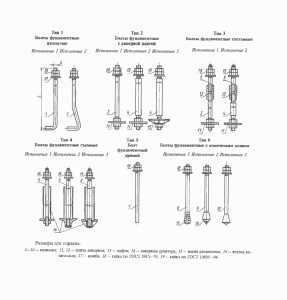

Ознакомиться с требованиями ГОСТ к фундаментным болтам можно, скачав документ в формате pdf по ссылке ниже.
ГОСТ 24379.1-80 Болты фундаментные. Конструкция и размеры
Скачать

Что собой представляют болты фундаментного типа

Болты фундаментные относятся к категории крепежных элементов анкерного типа, принцип действия которых определяется самим их названием. Слово «анкер», если перевести его с немецкого языка, означает «якорь». Не случайно по отношению к крепежным изделиям определенной конструкции используется такое определение.

Буквально врезаясь в структуру материала конструкции, такой крепежный элемент формирует надежное соединение с ней, способное выдержать значительные статические и динамические нагрузки. Естественно, что для того, чтобы несущие способности и надежность таких болтов находились на должном уровне, для их изготовления используются только качественные и прочные материалы, а их поверхность покрывается слоем цинка, защищающего их от воздействия негативных факторов внешней среды.

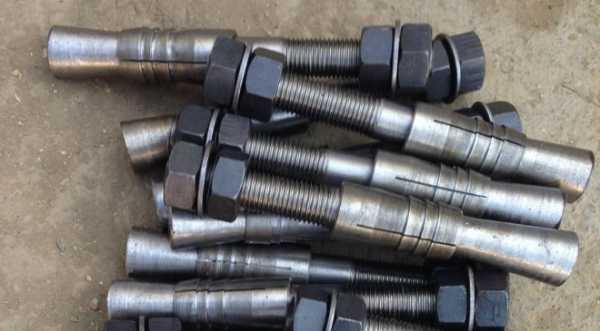

Фундаментные болты с разжимной цангой на конце (тип 6.1)

Учитывая то, что такие болты могут использоваться для монтажа в фундаментных конструкциях различных габаритов, длина этих изделий может серьезно разниться. Так, на современном рынке можно приобрести фундаментные болты анкерного типа с глубиной заделки от 15 сантиметров до 5 метров. Диаметр таких болтов, увеличивающийся вместе с их длиной, также может соответствовать различным значениям.

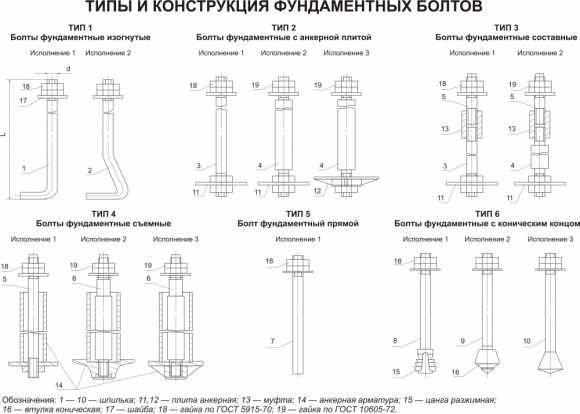

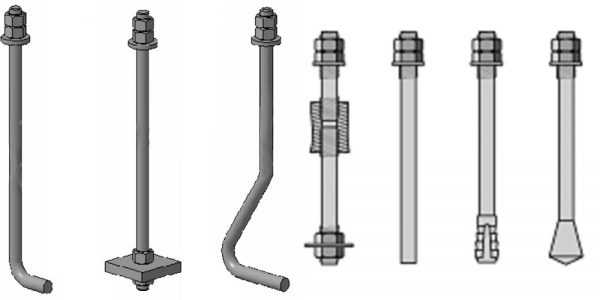

Основные виды

Анкерные болты, которые используются для заделки в фундаментные блоки, выпускаются современной промышленностью в различных размерах и конструктивных исполнениях. Если говорить о классификации таких крепежных изделий, то все их можно разделить на несколько основных типов.

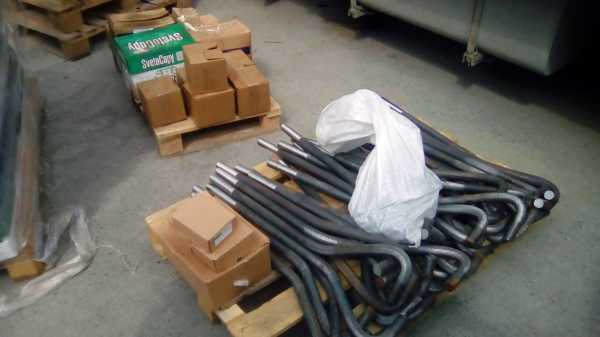

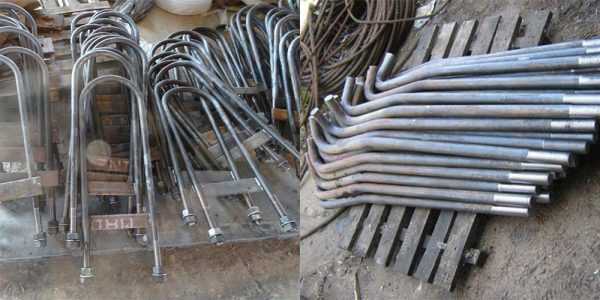

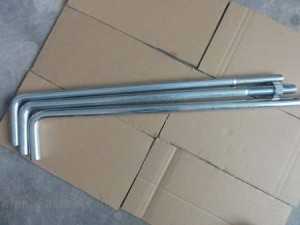

Изогнутые

Такие изделия, изготавливаемые в соответствии с требованиями ГОСТ 24379.1-80, выполнены в виде металлического штыря, конец которого имеет изогнутую форму и напоминает крюк. В соответствии с вышеуказанным ГОСТом, максимальная длина таких крепежных изделий составляет 180 см. Используются они в фундаментных конструкциях, выполненных из железобетона.

Изогнутый фундаментный болт состоит из шпильки, двух гаек и шайбы. Последняя может быть увеличенной для крепления оборудования с большим диаметром монтажных отверстий

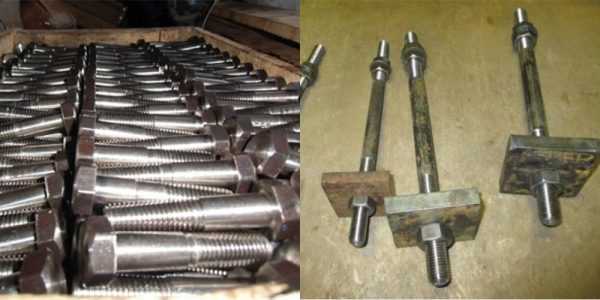

С анкерной плитой

Такие болты, длина которых по ГОСТу может доходить до 5 метров, также используются для монтажа в железобетонных фундаментных конструкциях. Конструктивно фундаментный болт этого типа представляют собой металлический штырь, на нижнем резьбовом конце которого при помощи дополнительных гаек зафиксирована анкерная плита, обеспечивающая их надежную фиксацию в бетонном основании.

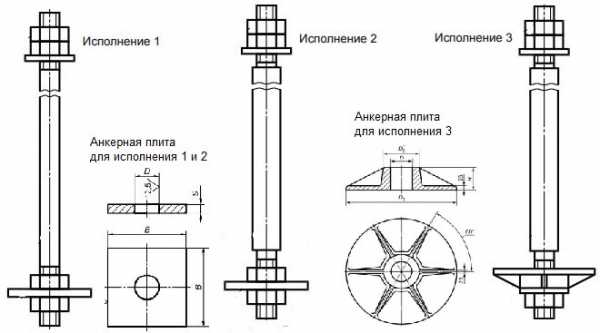

Конструкция анкерной плиты зависит от исполнения фундаментного болта

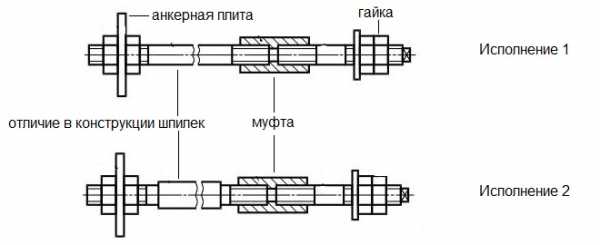

Составные

Глубина заделки таких болтов тоже может достигать нескольких метров. Конструкция таких крепежных изделий, которые изготавливаются в соответствии с требованиями нормативного документа 24379.1-80, включает в себя металлический штырь, резьбовую шпильку, муфту и анкерную плиту. Используют составные фундаментные болты в тех случаях, когда возникает необходимость выполнить стяжку одного конструктивного элемента с другим.

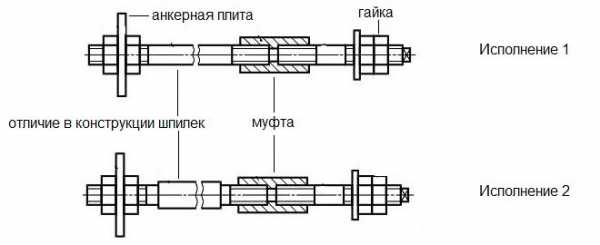

Составные фундаментные болты комплектуются шпильками различного типа

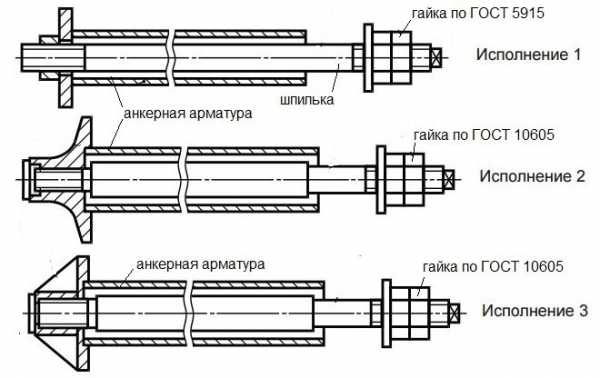

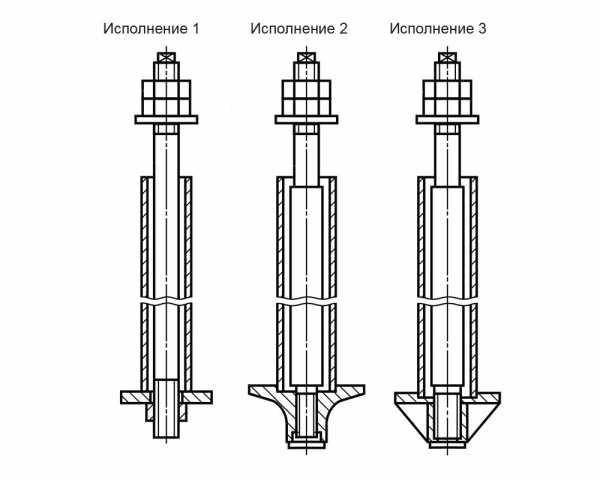

Съемные

Нормативным документом для изготовления болтов этого типа также является ГОСТ под номером 24379.1-80. Съемный болт, представляющий собой металлический штырь, оснащенный специальной анкерной системой, используются для заделки в кирпичные, каменные и железобетонные фундаментные конструкции. При помощи таких крепежных изделий выполняется монтаж инженерно-технических конструкций различного назначения.

Анкерная арматура съемных фундаментных болтов выполняется составной, литой или сварной

Прямые

Это фундаментные болты, которые представляют собой обычные металлические штыри. Их длина может достигать 140 см. Прямые болты также должны соответствовать требованиям ГОСТ 24379.1 от 80-го года. Болты данного типа могут монтироваться в уже готовый фундамент. В таких случаях для их фиксации в предварительно просверленных отверстиях используется специальный клей или цементный раствор.

Прямые болты обеспечивают надежное закрепление только на твердом основании, исключающем деформационные нагрузки

Как выполняется монтаж

Прежде чем приступать к установке в фундаментную конструкцию болтов анкерного типа, параметры которых обязательно должны соответствовать требованиям ГОСТ 24379.1-80, следует выполнить ряд подготовительных процедур.

Прежде всего, следует обратить внимание на то, что длина фундаментного болта (и, соответственно, глубина его заделки в материал) не должна превышать высоты самой фундаментной конструкции. Если пренебречь этим требованием, можно столкнуться с тем, что анкерная часть крепежного изделия, которая и обеспечивает надежность его фиксации, будет находиться не в прочном материале фундамента, а в рыхлой и мягкой почве.

Глубина заделки болтов (нажмите для увеличения)

Расчет фундаментных болтов с целью определения их удерживающей способности – еще одна важная процедура, которую необходимо выполнить перед их установкой. Что характерно, в нормативном документе (24379.1-80) нет информации о таком параметре, как величина удерживающей способности фундаментных болтов, поэтому рассчитывать ее надо самостоятельно.

Естественно, что перед установкой фундаментного болта необходимо провести его осмотр для выявления видимых дефектов конструкции и выполнить его проверку на работоспособность.

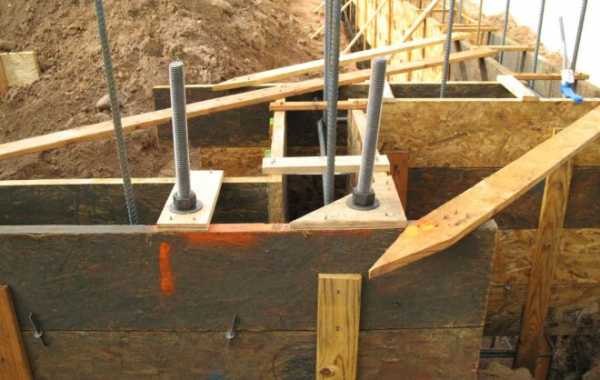

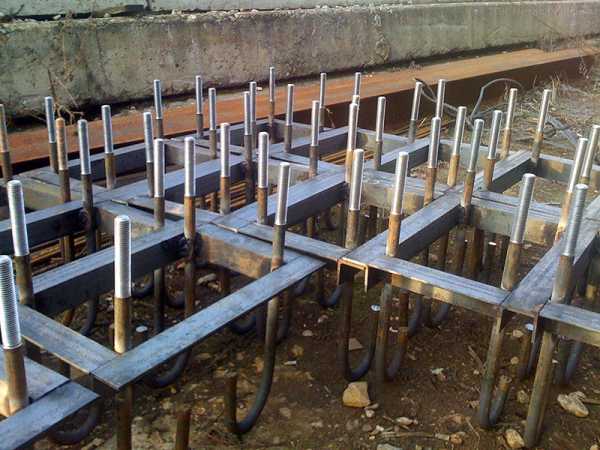

Устанавливаемые до бетонирования болты временно прикрепляют к опалубке

Установка анкерных болтов в фундамент – это несложная процедура, выполнить которую можно своими силами, не привлекая для этих целей квалифицированных специалистов. Чтобы итогом такой процедуры стало надежное крепление анкерных болтов в фундаментной конструкции вашего будущего строения, следует придерживаться правил их установки, которые заключаются в следующем.

  • Для правильного выбора места установки таких крепежных элементов в фундаменте следует внимательно изучить план здания. Сделать это необходимо для того, чтобы определить места расположения дверных проходов, под которыми фундаментные болты не устанавливаются. Следует помнить, что фундаментные болты (или, как их еще называют, анкерные тяги) устанавливаются только под стенами будущего строения.
  • После того как материал, из которого будет сформирован фундамент, будет залит в опалубку, в него погружают анкерный болт. Выполняя такую процедуру, необходимо следить за глубиной погружения такого крепежного элемента, которая не должна превышать высоты самого фундамента. Для погружения анкерного болта в еще не застывший бетон выбирают середину фундаментного основания.
  • При установке анкерных болтов в фундаментную конструкцию следует учитывать и такой параметр, как расстояние между соседними крепежными элементами. Рассчитать его достаточно просто: он должен равняться двум величинам глубины заделки таких крепежных элементов в фундаментную конструкцию.
  • После того как анкерные болты погружены в еще не застывший бетонный раствор на требуемую глубину, необходимо выставить их строго по вертикали и дать материалу фундаментного основания полностью застыть.
  • После полного застывания бетонного раствора надо сформировать блок фундаментных болтов. Для этого их концы, выступающие над поверхностью фундамента, скрепляют при помощи деревянной доски или металлической пластины. Естественно, что отверстия, предварительно просверленные в доске или пластине, должны располагаться с тем же шагом, что и анкерные болты, закрепленные в фундаментной конструкции.

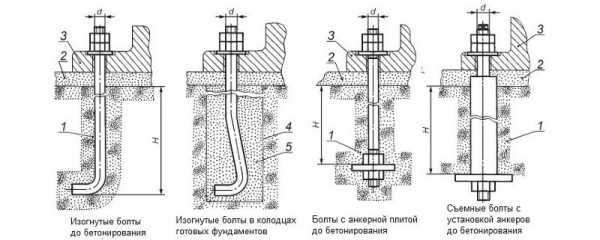

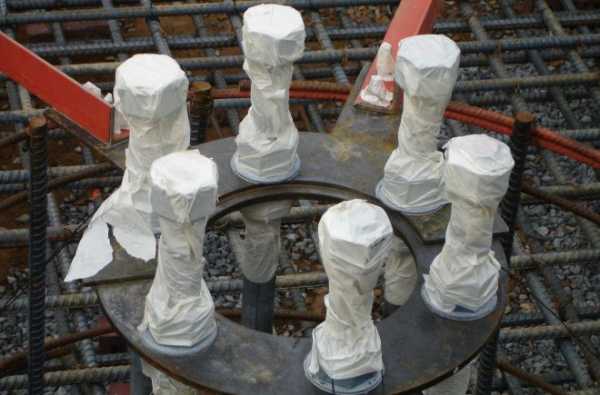

Примеры монтажа болтов в фундаменте. Условные обозначения: 1 – фундамент; 2 – подливка; 3 – закрепляемая конструкция

Как уже говорилось выше, некоторые типы анкерных болтов могут монтироваться в готовом фундаменте. Для выполнения этой процедуры также необходимо предварительно наметить места монтажа таких крепежных элементов и рассчитать шаг, с которым они будут располагаться в фундаментной конструкции. После этого для установки болтов надо просверлить отверстия, диаметр которых должен быть в несколько раз больше, чем размер поперечного сечения самого крепежного изделия.

В подготовленные отверстия, глубина которых не должна превышать высоты фундаментной конструкции, заливается цементный раствор или специальный клей. Только после этого в них помещаются анкерные болты и выставляются в строго вертикальном положении. После застывания раствора или клеевого состава из анкерных болтов также формируются блоки, как описывалось выше.

Приготовление клеящего состава производится соответственно требованиям нормативных документов

Таким образом, анкерные болты, предназначенные для надежного соединения фундаментной конструкции со стенами возводимого строения, можно устанавливать как в уже готовом, так и в только создаваемом бетонном основании. При соблюдении всех вышеописанных рекомендаций по установке и выбору крепежных элементов они смогут обеспечить высокую надежность возводимого строения и его способность выдерживать даже очень значительные нагрузки.

В заключение небольшое видео, демонстрирующее процесс производства фундаментных болтов.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Установка анкерных болтов в фундамент

Фундаментные анкерные болты: назначение, виды и монтаж

По назначению и особенностям конструкции различают несколько типов конструкций :

  1. Составные. Их производят из двух частей, соединяемых с помощью муфты. Нижняя часть после установки находится в бетоне, а верхняя вкручивается в муфту.
  2. Изогнутые. Нижняя часть таких анкеров изготавливается в виде крюка. Эти конструкции монтируют в специальные колодцы или железобетонные основания, которые затем заливаются бетонной смесью.
  3. Прямые. Фундамент устанавливается в готовые бетонные основания. Для закрепления прямого фундаментного анкера в бетоне делается отверстие необходимого диаметра, для крепления понадобится эпоксидный или силоксановый гель.
  4. С анкерной плитой. Устанавливается перед бетонной заливкой, нижняя часть состоит из металлической пластины, которую крепят с помощью резьбового соединения или сварки.
  5. С коническим концом
    . Элемент устанавливается в уже готовый фундамент. Его используют для крепления мебели, бойлеров и т.д. Крепеж надежно фиксируется с помощью разжимной цанги, которая расклинивается и надежно удерживает конструкцию.
  6. Съемные. Эти крепежные изделия состоят их нижней обоймы, которая монтируется в фундамент, и шпильки с резьбой, устанавливаемой после бетонирования.

Химический (клеевой) анкер. Об этом виде крепежа рассказывается в следующей статье.

А в этой статье рассказывается про установку анкерных болтов.

Установка анкерных болтов в фундамент

В фундаменте анкерные болты держатся за счет трения, упора и склеивания. Трение обеспечивают нагрузки, которые оказываются на крепежное изделие и передаются на фундамент. Упор – это нагрузки, которые анкер воспринимает и компенсирует своими силами, а склеивание – компенсация нагрузок с помощью касательных напряжений с материалом основания.

Если требуется закрепить конструкцию с высоким уровнем ассиметрии, то лучше заказать прямые болты на силоксановом или эпоксидном клею. Распорные болты применяют в областях, где возможны статические или вибрационные нагрузки. А анкеры с коническим концом советуют использовать для крепления конструкций, который подвергаются динамическим нагрузкам и не способны выдерживать сильных ударов.

Установка фундаментных анкерных болтов выполняется в несколько этапов. Вначале нужно тщательно осмотреть анкерные болты и убедиться в их исправности. Затем можно приступать к работам.

  1. Подготовительные работы и определение мест крепления анкеров. Помните, что их ни в коем случае нельзя размещать под дверными проемами.
  2. Установка болтов в основу фундамента. Анкер должен погружаться посередине бетонного основания.
  3. Расстояние между анкерами должно быть в два раза больше глубины вхождения.
  4. После того как анкеры установлены, нужно подождать, пока бетонная смесь застынет. В это время важно следить, чтобы штыри анкеров оставались в ровном вертикальном положении.
  5. Последний этап работы – скрепление. Для этого устанавливаются металлические пластины или деревянная доска.

Некоторые виды анкеров можно устанавливать и в уже затвердевший бетон. Но в этом случае просверливается отверстие и вставляется фундаментный болт.

Материалы для изготовления анкерных болтов

Для изготовления фундаментных анкеров используют только высокопрочные материалы. В качестве сырья выбирается сталь, в зависимости от условий применения можно приобрести крепежные изделия из морозоустойчивой стали. Крепежи подвергаются термической обработке, благодаря которой исключается возможность разрыва изделия.

Анкер клиновой. Об этом читайте здесь.

А тут статья про технические характеристики анкеров.

На нашем сайте http://ru-house.net/ вы найдете еще много интересной и полезной информации.

Стоимость фундаментных анкерных болтов зависит от диаметра и длины изделия, а также производителя, который занимается их изготовлением. Заказывая болты, обязательно убедитесь, что изделие отвечает всем требованиям ГОСТа и техническим условиям использования. Все фундаментные анкеры проходят контроль качества.

Фундаментные анкерные болты – надежные крепежные элементы, которые качественно и длительно выдерживают большие нагрузки. Существует несколько видов этих крепежей, выбор которых зависит от назначения и условий использования.

Фундаментные болты

Фундаментные болты для строительных работ

При производстве строительных работ используется огромное количество различных видов крепежных элементов, выполняющих те или иные функции. Особое место занимают резьбовые стержни различной формы, получившие общее название фундаментные болты. Об устройстве этих крепежей, их видах и использовании расскажем в данной статье.

Назначение крепежа

Болты, называемые иногда анкер фундаментный предназначены для крепления к опоре строения нижнего венца рубленных конструкций, а также связки с другими материалами наружных стен или монтажа различных станков и механизмов в промышленных предприятиях. Кроме этого, для усиления основания дома на него часто крепят стальные профильные детали П-образной или Н-образной формы, называемые соответственно швеллерами и двутаврами.

Назначение фундаментных крепежей

На гладкий ленточный железобетонный или плитный фундамент присоединить строительные блоки или брус без опасения всевозможных деформаций и смещения конструкции невозможно. Для решения этой задачи и применяют длинные стержни той или иной формы, именуемые анкерными болтами.

Виды анкерных болтов для фундамента

В настоящее время производство данного вида крепежей осуществляется в соответствии с ГОСТ 24379, который был выпущен еще в далеком 1980 году. Под тем же номером в 2012 году был выпущен современный стандарт, регламентирующий основные виды, размеры и форму анкерных болтов.

Основные виды анкерных болтов

По указанным выше документам все анкерные болты для фундаментов изготавливаются в следующих модификациях:

  1. Болт изогнутый в исполнении 1.1 и 1.2 представляет собой стальной стержень, имеющий в нижней части загиб соответственно под углом 90 о или в виде нижней половины буквы Z. Минимальный диаметр крепежа составляет 16 мм, максимальный – 48. Длина стержня может варьироваться от 500 до 2500 мм и более. Для крепления тех или иных деталей к фундаменту верхняя часть стержня имеет метрическую резьбу соответствующего размера на длине стержня не менее 100 мм, на которую навинчиваются две гайки с шайбой между ними.
  2. Болт прямой с резьбой на обоих концах изготавливается в исполнении 2.1 и 2.2. его особенностью является наличие анкерной плиты – стальной площадки прямоугольной формы с отверстием в центре, через которое свободно проходит резьбовая часть болтов анкерных. Различные модификации этого вида различаются формой и диаметром стержней, а также самих стальных квадратных шайб.
  3. Болты в исполнении 3.1. и 3.2 наименее распространенные. Они представляют собой составные стержни, соединяемые между собой длинными втулками с внутренней резьбой соответствующего диаметра.
  4. Анкерные болты для фундамента четвертого типа относятся к группе извлекаемых. Они имеют сложное строение, представленное прямым резьбовым стержнем и соответствующей анкерной арматурой.
  5. Наиболее просты в изготовлении анкерные фундаментные болты пятого типа, представленные гладкими стальными стержнями с резьбовой частью.
  6. Изделия, изготавливаемые по ГОСТ 24379 типа 6.1, 6.2 и 6.3 с полным правом можно отнести к действительно анкерным болтам в полном смысле. Они представляют собой стержни с верхней резьбовой частью, имеющие в нижней части утолщение. Для их фиксации применяют дополнительные элементы – разжимную цангу и коническую втулку. Особенностью этого вида крепежей является возможность их установки уже после заливки и затвердения бетонного фундамента.

к оглавлению ↑

Установка фундаментных болтов

Как было отмечено выше, установка анкерных болтов в фундамент может выполняться как в процессе заливки бетонной смеси, так и после этого, и даже после того, как плита или лента полностью застынет. При выполнении этой операции следует знать и соблюдать некоторые особенности:

  • В соответствие с рекомендациями упоминавшегося выше ГОСТ 24379 болты исполнения 1.1 и с анкерной плитой рекомендуется устанавливать в бетонное основание до заливки смеси;
  • Изделия типа 1.2 монтируют в предварительно подготовленные колодцы в готовом фундаменте с последующим их бетонированием смесью того же состава, что использовалась для изготовления основания строения;
  • Фундаментный анкерный болт с расширенной нижней частью устанавливают в готовое основание, предварительно просверлив отверстия по диаметру уширения;
  • Стержень крепежа любого из описанных выше видов должен располагаться строго вертикально;
  • Шаг установки болтов в анкерный фундамент должен составлять не более двух величин их заглубления;
  • Располагаться стержни должны строго посередине ленточного основания при использовании их для связки с материалом наружных стен. Под перегородки анкерные фундаментные болты, как правило, не устанавливают. Так же нецелесообразно использовать их при монтаже полых кирпичей и блоков во избежание раскалывания последних.

Таким образом, в рамках небольшого обзора мы постарались максимально кратко раскрыть особенности такого крепежного элемента, как фундаментный болт, рассмотрели их основные виды и технологию монтажа для решения тех или иных задач.

23.09.2016 at 10:04

//
Довольно часто при строительстве любого типа фундамента устанавливаются анкерные болты, еще их называют фундаментными. Анкер переводится как якорь, а анкерный болт является изделием, которое служит для крепления конструкции к несущему основанию. Несущим основанием в данном случае является фундамент дома, а конструкция — это стены будущего здания. Следует отметить, что произвести строительные или монтажные работы после строительства фундамента просто невозможно без применения таких надежных крепежных изделий, как анкерный болт.

Фундамент болт представляет собой прут, на одном конце которого размещена резьба, а на другом загиб или разветвление. Именно второй конец находится в основании и обеспечивает крепление. Помните, что анкерные болты можно использовать лишь в прочных негибких строительных материалах, таких как кирпич, натуральный камень и железобетон. Большинство фундаментных болтов используются при температуре от -50 до +50 градусов, если же температура выходит за эти рамки, то нужен будет дополнительный расчет конструкции. Выбор типа анкерного болта, как правило, зависит от размера строительной конструкции, типа фундамента, особенностей использования и способа монтажа.

Классификация анкерных болтов

В зависимости от условий эксплуатации, различают конструктивные и расчетные болты. Конструктивные в основном применяются для крепления достаточного массивного оборудования и строительных конструкций для обеспечения устойчивости давлением собственного веса. Они обеспечивают фиксацию уже готовых изделий. Расчетные же болты берут на себя нагрузки, возникающие во время эксплуатации конструкции или оборудования.

За способом установки бывают болты с установкой до заливки фундамента и такие, которые устанавливаются в просверленные отверстия в готовом фундаменте или другом элементе конструкции.

В зависимости от конструкции, выделяют изогнутые болты, болты с анкерной плиткой, составные анкерные болты, съемные, прямые и болты с коническим концом. Изогнутые болты, как правило, применяются тогда, когда нет зависимости между высотой фундамента и глубиной заделки болтов. Они устанавливаются до бетонирования или монтируются в уже готовое основание. Несколько меньшей глубиной установки обладают болты с анкерной плиткой, они используются, когда от этой глубины зависит высота фундамента. Данный элемент служит исключительно для поддержания прочности конструкции, в основном ставится до бетонирования. Для установки методом поворота или надвижки нужны составные болты с анкерной плиткой. Муфту и нижнюю часть данного элемента (шпилька с плиткой) закладывают в основание на стадии бетонирования, а в муфту на всю длину резьбы ввертывается верхняя шпилька. Такой болт фиксирует оборудование и крепится до бетонирования. Для крепления тяжелого оборудования с большими динамическими нагрузками (электротехника, прокатное оборудование) лучше всего подойдут съемные болты. При их установке в фундамент нужно заложить лишь анкерную арматуру, а шпилька уже устанавливается после заливки фундамента в трубу. Для изготовления данного элемента применяют высокопрочную сталь, которая устойчива к разрывам.

Для крепления конструкции с большим уровнем асимметрии рекомендуется выбирать прямые болты на клею (эпоксидном или силоксановом), а также болты, виброзачеканенные цементно-песчаной смесью. Такие болты выдерживают большие нагрузки, их ставят в скважину, просверленную в готовом фундаменте. Распорные болты предназначены в основном для крепления конструкций и оборудования, испытывающие вибрационные и статические нагрузки. Их можно прикрепить с помощью дюбелей или разжимной тяги. Чаще всего данный материал применяется для сантехники, вентиляционных устройств, отделки и облицовки. И, наконец, болты с коническим концом используются для крепления конструкций, которые не выдерживают сильные удары или динамические нагрузки. Их можно прикрепить с помощью цементно-песчаной смеси методом вибропогружения. Данный материал устойчив к коррозии, а также прекрасно держит механическую нагрузку.

Следует знать, что анкер удерживается в фундаменте за счет трех основных рабочих принципов. Прежде всего, это трение, то есть нагрузки, которые воспринимаются анкерным болтом, передаются на материал основания посредством трения тела анкера о материал основания. Для этого нужно наличие распирающей силы, которая может создаваться за счет распора металлической цанги или пластикового дюбеля. Следующий принцип, это упор — нагрузки, которые воспринимаются анкером, компенсируются внутренними силами сопротивления материала излому, возникающими на глубине анкеровки. Также следует отметить такой принцип, как склеивание, то есть нагрузки компенсируются внутренними касательными напряжениями в области контакта тела анкера и материала монолита. Данный принцип работы характерен для клеевых анкеров, а также закладных деталей без упорных приспособлений и уширения. Большинство анкерных болтов удерживаются в материале основания посредством комбинации описанных выше принципов. Анкерное крепление, как правило, разрушается в самом слабом его месте. Различают такие виды разрушений, как вырыв, излом или пластический изгиб анкера, коррозия, плавление или выгорание анкерного болта.

Установка анкерных болтов в фундамент

Анкерные болты рекомендуется устанавливать сразу после заливки фундамента или несущего основания, пока цемент не застыл.

В первую очередь необходимо изучить план внешних, внутренних стен и входных дверей. Фундаментные болты должны устанавливаться под внешними стенами, соответственно, анкера не нужно ставить в дверных проемах и под внутренними стенами. Далее болты можно погружать в бетон четко по центру будущей стены. Однако не утапливайте их слишком сильно, длина выступающей части должна составлять примерно 5-7 см. Анкерные болты следует располагать по всему периметру стены. Их нужно устанавливать на расстоянии примерно 40 см друг от друга, но так, чтобы они не попадали под дверные проемы. Помните, что болты обязательно должны располагаться строго вертикально, поэтому их можно выровнять с помощью уровня.

Если же Вы будете устанавливать анкерные болты в уже схватившееся основание, то в этом случае следует применить сверление. Однако стоит учитывать, что для сверления посадочного отверстия следует использовать буры или сверла соответствующего диаметра. Во время установки и застывания основания резьбу анкера можно обернуть в целлофан, чтобы избавиться от забот по очистке застывших частиц бетона на болтах. Также чтобы в процессе замерзания основания можно было избежать крена анкерного болта, рекомендуется использовать крепежное устройство, которое прикрепляется к опалубке фундамента на время застывания.

В некоторых случаях анкерный болт устанавливают до заливки фундамента. Тогда болты должны крепиться к арматуре или решетке на металлическую конструкцию, затем заливается раствор. В основном это происходит при строительстве ленточного фундамента. После застывания фундамента анкерный болт может исполнять все свои основные функции.

Источники: http://ru-house.net/stroitelstvo/krepezh/ankery/fundamentnye-ankernye-bolty-ustanovka.html, http://stroykarecept.ru/fundament/materialy-i-texnika/fundamentnye-bolty.html, http://srpj.ru/sovet/ustanovka-ankernh-boltov-v-fundament.html

1pofundamentu.ru

Установка фундаментных болтов, Москва. Качественный монтаж фундаментных болтов

Монтаж фундаментных болтов одно из заключающих действий в части монтажа оборудования. В приведенную в техническом задании и конструкторскую документацию комплектность оборудования обязательно включаются фундаментные болты, укомплектованные закладными деталями. При монтаже оборудование устанавливается на фундамент и фиксируется от перемещения в любой из плоскостей при помощи специальных болтов, выбор которых зависит от вида передаваемой на него нагрузки и специфики заделки.

По конструкции фундаментные болты могут выполняться наглухо заложенными в фундамент, закладными в специальные гнезда или колодцы, необходимость в которых появляется при монтаже вспомогательного оборудования, съемными, предполагающими использование анкерных плит, глухими, когда они монтируются накондуктор, служащий для задания нужного направления, после чего заливаются бетонным раствором на этапе строительства фундамента.

Материалом для изготовления кондукторного устройства служит сталь. Такой вид фундаментных болтов необходим для монтажа крупного оборудования и узлов, подверженным постоянным динамическим нагрузкам.

При необходимости регулировки установки оборудования по высоте тоже применяют фундаментные болты.

Чтобы добиться максимально жесткого закрепления агрегата на основании, сначала изготавливается и крепится на фундамент кондукторное устройство, на которое потом устанавливаются фундаментные болты. Кондукторные устройства – это система горизонтальных элементов, стоек и связей. Место крепления заливается бетоном, после его застывания зачищается. Кондукторные устройства после этого могут быть частично демонтированы. Допустимое отклонение на плоскости для болтов при этом не превышает 10 мм. При таком способе монтажа отношение израсходованного металла к весу болтов составляет около 2,5. Для не особо ответственного вспомогательного оборудования иногда используются кондукторы из дерева, которые можно крепить прямо к опалубке.

При других методах добиться такой точности установки фундаментных болтов невозможно, и отклонения могут быть довольно большими как в горизонтальной, так и в вертикальной плоскости. Меньшие затраты при достаточно высокой точности установки обеспечивается при плазово-блочном методе, предпочтительном при необходимости использования большого количества болтов. На плазах, представляющих собой специальные деревянные стенды, собираются блоки, гдегруппы болтов привариваются к опорным балкам, между которыми располагаются связи. Такая ферма обеспечивает неплохую жесткость, точность установки болтов до 3 мм и простоту монтажа при экономном расходовании металла. Для укладки этих блоков применяются порталы или другие подъемники. При таком способе кроме экономии материалов можно значительно снизить время установки фундаментных болтов, изготовив на отдельной площадке сразу все необходимое количество блоков, а затем погрузить их в машину, доставить к месту устройства фундамента и уложить при помощи подъемника.

При изготовлении деревянной обрешетки для блоков используются клеи на органической основе, что приводит к снижению прочности соединения со временем или при нагревании. Это уменьшает популярность использования блочного метода, оставляя первенство за заливкой бетоном. Ограничением здесь является применение для зачеканки болтов только безусадочных растворов.

Если устанавливается тяжелое оборудование, работающее с циклической динамической нагрузкой, может понадобиться дополнительное укрепление сцепки с фундаментом. В этом случае применяются анкерные болты, устанавливаемые через технологические отверстия в основании агрегата

Для часто перемещаемого на новое место используются конические фундаментные болты с цангами. Болты конической формы без цанг не предъявляют особых требований к точности отверстий и более просты при производстве. Недостаток таких болтов в необходимости выжидать после заделки не менее недели, прежде чем использовать анкерное крепление.

Удобны для дополнительного крепежа агрегата, особенно установленного в отдалении от другого оборудования, самоанкирующиеся болты. В фундаменте просверливаются отверстия, куда эти болты вставляются. Использовать их можно сразу после установки. Преимуществами самоанкирующихся болтов является снижение расхода металла, экономия на изготовлении кондукторных устройств, возможность уменьшения толщины фундамента, если это не регламентировано характеристиками оборудования, и ускорить процесс монтажа.

Иногда после установки оборудования через технологические отверстия в базе оборудования высверливается отверстие в основании и применяется цанговый анкерный болт.

Для крепления тяжелых агрегатов, работающих в тяжелом динамическом режиме, при ограниченном доступе для обслу­живания следует использовать глухие или анкерные болты, часто применяются анкерные болты Hilti

Повышенные затраты на их установку окупаются высокой эк­сплуатационной надежностью, а для крепления мелкого, от­дельно стоящего оборудования, технологических металлокон­струкций рационально использовать самоанкерующиеся болты.

Нормативные документы используемые для работы с фундаментными болтами для монтажа технологического оборудования:

Руководство по креплению технологического оборудования фундаментными болтами (СН 471-75)

ГОСТ 24379.0-2012.Болты фундаментные. Общие технические условия.




Поделиться:

sinteztmk.ru

Фундаментные болты: разновидности, особенности установки

При постройке различных сооружений используются всевозможные крепежные материалы. Фундаментные болты являются неотъемлемой частью надежной конструкции. Они намного больше стандартных метизов, которые все привыкли использовать в хозяйстве.

Назначение и виды фундаментных анкерных болтов

Принцип функционирования фундаментных болтов заключается в том, что болты по своему строению напоминают своеобразный якорь. Зацепление располагается глубоко в строительном материале, что способствует улучшению качества фиксации.

Подобные метизы являются крепежами анкерного образца. Различные типы фундаментных анкерных болтов практически не отличаются от обычных анкеров.

Строение:

  • Ось с насечкой. Монтируется в стену здания.
  • Якорь. Данная часть метиза монолитно фиксируется в бетонном основании.
  • Верхняя часть анкерного болта. Может быть представлена разнообразными вариантами исполнения.

Внешний вид последнего компонента сильно зависит от предназначения анкеров, поскольку они могут выполнять различные функции.

По принципу фиксации и глубине заделки метизы полностью соответствуют названию якорь. Обуславливается это тем, что на крепежные элементы действует три основные силы:

  1. Трение. Изделие передает всю нагрузку от несущей конструкции монолитной основе. Происходит это благодаря силе трения, которая возникает в результате распирания. Данный фактор является ключевым показателем необходимости использования расширяющейся части болта.
  2. Упор. Производство фундаментных болтов подразумевает использование качественных материалов, которые будут способны противодействовать постоянной нагрузке. Поэтому нагрузка, которая воспринимается болтами, компенсируется материалом заготовки.
  3. Склеивание. Данная сила компенсируется напряжением в месте соединения основы с анкерным болтом. Особенностью такой нагрузки является то, что она характерна для химических соединений. При расчете фундаментных болтов следует учитывать, что химические анкера не выполняют функцию упора.

Особенности конструкции и данные о размерах анкерных крепежей указаны в ГОСТ 24379.1-80, а также ГОСТ 24379.0-80.

Фундаментные фиксаторы характеризуются высокой надежностью и имеют узкую специализацию. В области применения анкера являются абсолютными лидерами на рынке, поскольку не имеют аналогов.

Основные преимущества анкеров

К достоинствам крепежей можно отнести следующие характеристики:

  • Универсальная несущая способность.
  • Различные способы изготовления фундаментных болтов предполагают использование их со всевозможными типами конструкций. Такое решение позволяет применять фиксаторы для разных видов оборудования.
  • В зависимости от предназначения и характерных особенностей основания изготовители предлагают широкий ассортимент размеров. Приспособления могут быть длиной 15 – 500 см.
  • Два метода установки дают возможность монтировать изделия непосредственно во время строительства, а также на поздних стадиях работ.
  • Использование качественных материалов не делает метизы слишком дорогими по сравнению с другими строительными изделиями, которые применяют после проектирования зданий.

Недостатки

Фундаментные болты с гайками

Из минусов можно выделить всего два:

  • Метизы слишком узкоспециализированы. Область применения – монтаж в бетонный фундамент.
  • Задействование фиксаторов требует соответствующих знаний и навыков, поскольку для установки необходимо проводить точный расчет количества метизов и прочих материалов. Учитываются также особенности определенной конструкции, способ установки и прочие факторы.

Классификация анкерных болтов

В строительстве принято считать – чем проще строение фундамента, тем конструкция надежнее. Однако какой бы простой ни была монолитная заготовка, в процессе постройки вступают в силу разнообразные факторы. Они напрямую влияют на прочность фиксации и надежность основания в целом. Вес фундаментных болтов может быть разным. Точно также метизы отличаются и по внешнему виду.

Согласно своим конструктивным особенностям, болты разделяются на несколько видов. Каждый из представленных на рынке фундаментных метизов выполняет функцию якоря эффективно.

Изогнутые. Данные приспособления отличаются уникальной формой, которая напоминает букву Г. Конструкция болта достаточно примитивна: шпилька, шайба и 2 гайки. Штырь с одной стороны имеет изогнутую форму, которую строители называют крюком. Нормы СНИП и ГОСТ устанавливают максимально возможную длину штыря на отметке в 180 см. Основная сфера применения изогнутых приспособлений – монтаж железобетонных и металлических конструкций. При этом изготовители производят шайбы в различных размерах, чтобы максимально эффективно использовать болты для оборудования с монтажными отверстиями различных габаритов. Установка не предусматривает учет высоты фундамента относительно глубины посадки анкера.

Болты, оборудованные анкерной плитой. Такие изделия монтируются специальными плитами анкерного образца. Расположение данных элементов – нижняя часть резьбового соединения. Наиболее распространенный вариант крепежа – болты фундаментные М24. На таких устройствах плиты крепятся путем закручивания гаек. Именно благодаря плитам и происходит надежная фиксация болтов в бетонном фундаменте. Максимальная длина – 5 м. Такие заготовки также используются для монтажа бетонных строений с металлическими изделиями. Наиболее подходящий вариант использования – полное бетонирование устройства. Разновидность с анкерной плитой отличается меньшей глубиной заделки, что определяется высотой фундамента.



Cоставные крепежи с анкерной плитой. Отличие от предыдущего варианта заключается в наличии дополнительной муфты, которая скрепляет две разные части анкера. Болты фундаментные составные осуществляют стяжку различных элементов конструкции путем поворота либо способом надвижки. Как показывает практика, данные приспособления демонстрируют отличные показатели стяжки и дальнейшего удерживания двух плоскостей. Принцип установки анкерных составных болтов в фундамент выглядит следующим образом:

  • В основание бетонируется часть шпильки, оснащенная специальной муфтой.
  • Выполняется установка всего механизма.
  • Производится монтаж верхней части в зафиксированную муфту.
Во время выполнения работ следует придерживаться точных рекомендаций относительно длины вкручивания. Данное значение не должно быть меньше 1,6 диаметра выбранной резьбы.

Съемные варианты. Болты фундаментные съемные устанавливаются в заливное основание. Анкерные плиты в подобных моделях могут быть выполнены в разных вариациях. Наиболее используемыми считаются литые, сварные и плоские изделия. Съемные устройства созданы для качественного соединения каменных, кирпичных, а также бетонных типов фундамента. Характерный спектр применения – прокатное оборудование. Данные конструкции постоянно подвергаются повышенным нагрузкам динамического характера. Отличительная черта приспособлений – возможность замены фундаментных болтов с анкерной плитой с течением времени.

Прямые болты. Такие метизы можно назвать самыми простыми крепежами, которые доступны в любом строительном магазине. Структура – металлический штырь и гайка соответствующего диаметра. Прямые фундаментные фиксаторы устанавливаются преимущественно в готовые фундаменты твердой текстуры. Отличаются от прочих разновидностей тем, что они не рассчитаны на деформационные нагрузки. Способ монтажа – на раствор. Для этого используются как цементные, так и клеевые типы растворов. Узел крепления получается прочным и долговечным.

Распорные метизы. Главная конструктивная особенность – это наличие конического конца. Чтобы монтировать такой крепеж, в готовом основании засверливают небольшие посадочные отверстия. Болты фундаментные М30 крепятся при помощи разжимных цанг. Также возможен вариант фиксации путем применения небольшого количества бетонного раствора. Применяют распорные болты в различных строительных работах. Единственный минус такого изделия – подверженность вибрации.

Видео по теме:

Материалы для изготовления анкерных болтов

При монтаже метизы входят в структуру основания, и в результате образуется прочное соединение, способное выдерживать критические веса. А для того чтобы болты характеризовались повышенной устойчивостью к всевозможным нагрузкам, изготовители выбирают лучшие марки стали.

Болты фундаментные изогнутые производятся из стали, которую покрывают слоем цинка. Такая специализированная обработка дает защиту от воздействия неблагоприятных условий среды. Основная функция – предотвращение появления коррозии в процессе эксплуатации.

Требования и инструкция по установке фундаментных болтов

По условиям эксплуатации и требованиям ГОСТ крепежи необходимо разделять еще на два типа:

  1. Расчетный анкер передает нагрузку от работающего оборудования на фундамент.
  2. Конструктивный метиз обеспечивает стабильное функционирование механизмов, предотвращая сдвиги во время работы.

В нормах и правилах указано подробное руководство по креплению технологического оборудования фундаментными болтами. Процесс установки нельзя назвать сложным. Такую работу можно выполнить самостоятельно при наличии соответствующего оснащения.

  • Прежде всего, необходимо разметить места креплений. Для этого используют план помещения. Данные приспособления задействуют исключительно при условии возведения капитальных стен.
  • После сооружают опалубку и заливают бетонное основание. Не дожидаясь полного высыхания материала, в бетон осуществляют установку фундаментных болтов.
  • Над поверхностью основания из цемента должно остаться приблизительно 6 см.
  • Резьбовое соединение оборачивается в специальные материалы, которые дополнительно защищают металл.
  • Анкерные метизы должны стоять ровно по вертикали.
  • Болты фундаментные 1 1 должны сформировать блок.

Использование химического соединения

Химический анкер – это крепежный элемент, представляющий собой некую массу из синтетических смол. Данный вид соединения можно считать технологической новацией в строительном мире. Изначально его применяли только в горнодобывающей отрасли для крепления различных конструкций к рыхлым породам. Именно в этой сфере он зарекомендовал себя наилучшим способом и со временем стал использоваться в строительстве.

Главным преимуществом «жидкого болта» считается сверхвысокая степень фиксации. Особенно это касается пористых и неустойчивых материалов. Химические метизы имеют наивысший класс прочности среди всех фундаментных болтов. Их используют при работе с бетоном, кирпичом и натуральным камнем. Данный тип крепежа не имеет равных среди себе подобных, поэтому часто применяется не только при строительстве фундаментов, но также при возведении балконов и мостов.

Принцип действия химического анкера очень прост. В предварительно подготовленное отверстие (место под метиз) заливается клеящая масса. Это можно сделать с помощью специальной капсулы или пистолета-дозатора. Затем в жидкость опускается металлическая шпилька или арматурный прут. Масса полностью обволакивает элемент, заполняя все пространство.

Существуют разные типы химических соединений для фундамента. К первому виду относятся ампульные анкера. Их используют под шпуры с индивидуальным диаметром. Одна ампула – на одно отверстие. Как правило, подобные метизы применяют при прикреплении конструкций к основанию. Преимуществом данного вида является отсутствие необходимости самостоятельно дозировать и смешивать массу.

Ко второму типу химического соединения относятся жидкие болты с двумя картриджами. Они, как и ампульные, состоят из двух элементов – отвердителя и клеевого состава. Однако, в отличие от первого случая, жидкость в картриджных анкерах смешивается уже непосредственно в процессе заполнения отверстия. Кроме того, для использования подобного типа химического соединения необходим специальный пистолет-смеситель.

Третий тип также относится к числу картриджных, но состоит не из двух отдельных отделений, а из одного смежного. В нем также находится две составляющие. Компоненты жидкого анкера смешиваются по тому же принципу, что и в предыдущем типе, однако, для его эксплуатации можно использовать простой домашний шприц-пистолет.

Несмотря на все преимущества химических анкеров, они все же имеют и некоторые недостатки. По большей мере это касается жидких болтов, расфасованных в картриджи. Довольно часто сложно рассчитать необходимое количество вещества, что приводит к вытеканию массы.

Фундаментные болты дают возможность сделать конструкцию фундамента устойчивее. Они отличаются высоким уровнем прочности, а также уникальной системой фиксации.



krepezhinfo.ru

Установка анкерных болтов в фундамент

//
Довольно часто при строительстве любого типа фундамента устанавливаются анкерные болты, еще их называют фундаментными. Анкер переводится как якорь, а анкерный болт является изделием, которое служит для крепления конструкции к несущему основанию. Несущим основанием в данном случае является фундамент дома, а конструкция — это стены будущего здания. Следует отметить, что произвести строительные или монтажные работы после строительства фундамента просто невозможно без применения таких надежных крепежных изделий, как анкерный болт.

Фундамент болт представляет собой прут, на одном конце которого размещена резьба, а на другом загиб или разветвление. Именно второй конец находится в основании и обеспечивает крепление. Помните, что анкерные болты можно использовать лишь в прочных негибких строительных материалах, таких как кирпич, натуральный камень и железобетон. Большинство фундаментных болтов используются при температуре от -50 до +50 градусов, если же температура выходит за эти рамки, то нужен будет дополнительный расчет конструкции. Выбор типа анкерного болта, как правило, зависит от размера строительной конструкции, типа фундамента, особенностей использования и способа монтажа.

Классификация анкерных болтов

В зависимости от условий эксплуатации, различают конструктивные и расчетные болты. Конструктивные в основном применяются для крепления достаточного массивного оборудования и строительных конструкций для обеспечения устойчивости давлением собственного веса. Они обеспечивают фиксацию уже готовых изделий. Расчетные же болты берут на себя нагрузки, возникающие во время эксплуатации конструкции или оборудования.

За способом установки бывают болты с установкой до заливки фундамента и такие, которые устанавливаются в просверленные отверстия в готовом фундаменте или другом элементе конструкции.

В зависимости от конструкции, выделяют изогнутые болты, болты с анкерной плиткой, составные анкерные болты, съемные, прямые и болты с коническим концом. Изогнутые болты, как правило, применяются тогда, когда нет зависимости между высотой фундамента и глубиной заделки болтов. Они устанавливаются до бетонирования или монтируются в уже готовое основание. Несколько меньшей глубиной установки обладают болты с анкерной плиткой, они используются, когда от этой глубины зависит высота фундамента. Данный элемент служит исключительно для поддержания прочности конструкции, в основном ставится до бетонирования. Для установки методом поворота или надвижки нужны составные болты с анкерной плиткой. Муфту и нижнюю часть данного элемента (шпилька с плиткой) закладывают в основание на стадии бетонирования, а в муфту на всю длину резьбы ввертывается верхняя шпилька. Такой болт фиксирует оборудование и крепится до бетонирования. Для крепления тяжелого оборудования с большими динамическими нагрузками (электротехника, прокатное оборудование) лучше всего подойдут съемные болты. При их установке в фундамент нужно заложить лишь анкерную арматуру, а шпилька уже устанавливается после заливки фундамента в трубу. Для изготовления данного элемента применяют высокопрочную сталь, которая устойчива к разрывам.

Для крепления конструкции с большим уровнем асимметрии рекомендуется выбирать прямые болты на клею (эпоксидном или силоксановом), а также болты, виброзачеканенные цементно-песчаной смесью. Такие болты выдерживают большие нагрузки, их ставят в скважину, просверленную в готовом фундаменте. Распорные болты предназначены в основном для крепления конструкций и оборудования, испытывающие вибрационные и статические нагрузки. Их можно прикрепить с помощью дюбелей или разжимной тяги. Чаще всего данный материал применяется для сантехники, вентиляционных устройств, отделки и облицовки. И, наконец, болты с коническим концом используются для крепления конструкций, которые не выдерживают сильные удары или динамические нагрузки. Их можно прикрепить с помощью цементно-песчаной смеси методом вибропогружения. Данный материал устойчив к коррозии, а также прекрасно держит механическую нагрузку.

Следует знать, что анкер удерживается в фундаменте за счет трех основных рабочих принципов. Прежде всего, это трение, то есть нагрузки, которые воспринимаются анкерным болтом, передаются на материал основания посредством трения тела анкера о материал основания. Для этого нужно наличие распирающей силы, которая может создаваться за счет распора металлической цанги или пластикового дюбеля. Следующий принцип, это упор — нагрузки, которые воспринимаются анкером, компенсируются внутренними силами сопротивления материала излому, возникающими на глубине анкеровки. Также следует отметить такой принцип, как склеивание, то есть нагрузки компенсируются внутренними касательными напряжениями в области контакта тела анкера и материала монолита. Данный принцип работы характерен для клеевых анкеров, а также закладных деталей без упорных приспособлений и уширения. Большинство анкерных болтов удерживаются в материале основания посредством комбинации описанных выше принципов. Анкерное крепление, как правило, разрушается в самом слабом его месте. Различают такие виды разрушений, как вырыв, излом или пластический изгиб анкера, коррозия, плавление или выгорание анкерного болта.

Установка анкерных болтов в фундамент

Анкерные болты рекомендуется устанавливать сразу после заливки фундамента или несущего основания, пока цемент не застыл.

В первую очередь необходимо изучить план внешних, внутренних стен и входных дверей. Фундаментные болты должны устанавливаться под внешними стенами, соответственно, анкера не нужно ставить в дверных проемах и под внутренними стенами. Далее болты можно погружать в бетон четко по центру будущей стены. Однако не утапливайте их слишком сильно, длина выступающей части должна составлять примерно 5-7 см. Анкерные болты следует располагать по всему периметру стены. Их нужно устанавливать на расстоянии примерно 40 см друг от друга, но так, чтобы они не попадали под дверные проемы. Помните, что болты обязательно должны располагаться строго вертикально, поэтому их можно выровнять с помощью уровня.

Если же Вы будете устанавливать анкерные болты в уже схватившееся основание, то в этом случае следует применить сверление. Однако стоит учитывать, что для сверления посадочного отверстия следует использовать буры или сверла соответствующего диаметра. Во время установки и застывания основания резьбу анкера можно обернуть в целлофан, чтобы избавиться от забот по очистке застывших частиц бетона на болтах. Также чтобы в процессе замерзания основания можно было избежать крена анкерного болта, рекомендуется использовать крепежное устройство, которое прикрепляется к опалубке фундамента на время застывания.

В некоторых случаях анкерный болт устанавливают до заливки фундамента. Тогда болты должны крепиться к арматуре или решетке на металлическую конструкцию, затем заливается раствор. В основном это происходит при строительстве ленточного фундамента. После застывания фундамента анкерный болт может исполнять все свои основные функции.

srpj.ru

Анкерные фундаментные болты. Разновидности и установка.

Фундаментные болты для строительных работ

При производстве строительных работ используется огромное количество различных видов крепежных элементов, выполняющих те или иные функции. Особое место занимают резьбовые стержни различной формы, получившие общее название фундаментные болты. Об устройстве этих крепежей, их видах и использовании расскажем в данной статье.

Назначение крепежа

Болты, называемые иногда анкер фундаментный предназначены для крепления к опоре строения нижнего венца рубленных конструкций, а также связки с другими материалами наружных стен или монтажа различных станков и механизмов в промышленных предприятиях. Кроме этого, для усиления основания дома на него часто крепят стальные профильные детали П-образной или Н-образной формы, называемые соответственно швеллерами и двутаврами.

Назначение фундаментных крепежей

На гладкий ленточный железобетонный или плитный фундамент присоединить строительные блоки или брус без опасения всевозможных деформаций и смещения конструкции невозможно. Для решения этой задачи и применяют длинные стержни той или иной формы, именуемые анкерными болтами.

к оглавлению ↑

Виды анкерных болтов для фундамента

В настоящее время производство данного вида крепежей осуществляется в соответствии с ГОСТ 24379, который был выпущен еще в далеком 1980 году. Под тем же номером в 2012 году был выпущен современный стандарт, регламентирующий основные виды, размеры и форму анкерных болтов.

Основные виды анкерных болтов

По указанным выше документам все анкерные болты для фундаментов изготавливаются в следующих модификациях:

  1. Болт изогнутый в исполнении 1.1 и 1.2 представляет собой стальной стержень, имеющий в нижней части загиб соответственно под углом 90о или в виде нижней половины буквы Z. Минимальный диаметр крепежа составляет 16 мм, максимальный – 48. Длина стержня может варьироваться от 500 до 2500 мм и более. Для крепления тех или иных деталей к фундаменту верхняя часть стержня имеет метрическую резьбу соответствующего размера на длине стержня не менее 100 мм, на которую навинчиваются две гайки с шайбой между ними.
  2. Болт прямой с резьбой на обоих концах изготавливается в исполнении 2.1 и 2.2. его особенностью является наличие анкерной плиты – стальной площадки прямоугольной формы с отверстием в центре, через которое свободно проходит резьбовая часть болтов анкерных. Различные модификации этого вида различаются формой и диаметром стержней, а также самих стальных квадратных шайб.
  3. Болты в исполнении 3.1. и 3.2 наименее распространенные. Они представляют собой составные стержни, соединяемые между собой длинными втулками с внутренней резьбой соответствующего диаметра.
  4. Анкерные болты для фундамента четвертого типа относятся к группе извлекаемых. Они имеют сложное строение, представленное прямым резьбовым стержнем и соответствующей анкерной арматурой.
  5. Наиболее просты в изготовлении анкерные фундаментные болты пятого типа, представленные гладкими стальными стержнями с резьбовой частью.
  6. Изделия, изготавливаемые по ГОСТ 24379 типа 6.1, 6.2 и 6.3 с полным правом можно отнести к действительно анкерным болтам в полном смысле. Они представляют собой стержни с верхней резьбовой частью, имеющие в нижней части утолщение. Для их фиксации применяют дополнительные элементы – разжимную цангу и коническую втулку. Особенностью этого вида крепежей является возможность их установки уже после заливки и затвердения бетонного фундамента.
к оглавлению ↑

Установка фундаментных болтов

Как было отмечено выше, установка анкерных болтов в фундамент может выполняться как в процессе заливки бетонной смеси, так и после этого, и даже после того, как плита или лента полностью застынет. При выполнении этой операции следует знать и соблюдать некоторые особенности:

  • В соответствие с рекомендациями упоминавшегося выше ГОСТ 24379 болты исполнения 1.1 и с анкерной плитой рекомендуется устанавливать в бетонное основание до заливки смеси;
  • Изделия типа 1.2 монтируют в предварительно подготовленные колодцы в готовом фундаменте с последующим их бетонированием смесью того же состава, что использовалась для изготовления основания строения;
  • Фундаментный анкерный болт с расширенной нижней частью устанавливают в готовое основание, предварительно просверлив отверстия по диаметру уширения;
  • Стержень крепежа любого из описанных выше видов должен располагаться строго вертикально;
  • Шаг установки болтов в анкерный фундамент должен составлять не более двух величин их заглубления;
  • Располагаться стержни должны строго посередине ленточного основания при использовании их для связки с материалом наружных стен. Под перегородки анкерные фундаментные болты, как правило, не устанавливают. Так же нецелесообразно использовать их при монтаже полых кирпичей и блоков во избежание раскалывания последних.

Таким образом, в рамках небольшого обзора мы постарались максимально кратко раскрыть особенности такого крепежного элемента, как фундаментный болт, рассмотрели их основные виды и технологию монтажа для решения тех или иных задач.



stroykarecept.ru

Фундаментные болты. Конструктивные указания — Строительные СНИПы, ГОСТы, сметы, ЕНиР,

3.3. Фундаментные болты для крепления строительных конструкций должны проектироваться в соответствии со СНиП 2.09.03-85.
Конструкции болтов должны выполняться в соответствии с ГОСТ 24379.0-80 и ГОСТ 24379.1-80.
3.4. По конструктивному решению болты могут быть с отгибом, с анкерной плитой, прямые и конические (табл. 1).

Таблица 1

БолтыС отгибомС анкерной плитойПрямыеКонические
Диаметр (по резьбе) d, мм12-4812-9012-4812-48



Эскиз

Глубина заделки Н25d

15d

10d

10d

Расстояние между осями болтов С

6d

8d

5d

10d

Расстояние от оси болта до грани l4d6d5d10d

3.5. По способу установки болты подразделяются на устанавливаемые до бетонирования фундаментов, в которые они заделываются (с отгибом и с анкерной плитой), и устанавливаемые на готовые фундаменты в колодцы или скважины (прямые, изогнутые и конические).
3.6. По условиям эксплуатации болты подразделяются на расчетные и конструктивные:
к расчетным относятся болты, воспринимающие нагрузки, возникающие при эксплуатации строительных конструкций;
к конструктивным относятся болты, предусматриваемые для крепления строительных конструкций, устойчивость которых против опрокидывания или сдвига обеспечивается собственным весом конструкции.
3.7. Болты с отгибом и анкерной плитой могут применяться для крепления строительных конструкций без ограничений.
Болты, устанавливаемые в скважины, не следует применять для крепления несущих колонн зданий и сооружений, оборудованных мостовыми кранами, а также для высотных зданий и сооружений, ветровая нагрузка для которых является основной.
3.8. Марку сталей расчетных болтов, эксплуатируемых при расчетной зимней температуре наружного воздуха до минус 65о С включительно, следует назначать согласно табл. 2.

Таблица 2

Расчетная зимняя температура наружного
воздуха, оС
Минус 40 оС
и выше

От минус 40
до минус 50 оС

От минус 51
до минус 65 оС включительно
Марка сталиВст3кп2
по ГОСТ 380-71
09Г2С-6
10Г2С1-6
по ГОСТ 19281-73
09Г2С-8
10Г2С1-8
по ГОСТ 19281-73

П р и м е ч а н и е. Болты допускается изготавливать из других марок стали, механические свойства которых не ниже свойств марок сталей, указанных в таблице.
3.9. Для болтов диаметром 56 мм и более при расчетной зимней температуре минус 40 оС и выше допускается применять низколегированную сталь марок 09Г2С-2 и 10Г2С1-2 (ГОСТ 19281-73).
3.10. При расчетной зимней температуре наружного воздуха до минус 65 °С низколегированные стали марок 09Г2С-8 и 10Г2С1-8 должны иметь ударную вязкость не ниже 30 Дж/см2 (3 кгс • м/см2) при температуре испытания минус 60 оС.
3.11. Конструктивные болты во всех случаях (при расчетной зимней температуре до минус 65 °С) допускается изготавливать из стали марки Вст3кп2 по ГОСТ 380-71.
3.12. Минимальную глубину заделки болтов в бетон Н для бетона класса В 12,5 и стали марки Вст3кп2 следует принимать по табл. 1.
Для других марок сталей болтов или классов бетона глубину заделки болтов Н□ следует определять по формуле

Н□ □ Н m1 m2 , (85)

где m1 — отношение расчетного сопротивления растяжению бетона класса В 12,5 к расчетному сопротивлению бетона принятого класса;
m2 — отношение расчетного сопротивления растяжению металла болтов принятой марки стали к расчетному сопротивлению стали марки Вст3кп2.
Для болтов диаметром 24 мм и более, устанавливаемых в скважинах готовых фундаментов, коэффициент m1 следует принимать равным 1.
3.13. Для конструктивных болтов с отгибами глубину заделки в бетон допускается принимать равной 15 d, для болтов с анкерными плитами — 10 d, для болтов, устанавливаемых в скважины, — 5 d.
Минимальные допускаемые расстояния между осями болтов С и от оси крайних болтов до граней фундамента l приведены в табл. 1.
Расстояния между болтами, а также от оси болтов до грани фундамента допускается уменьшать на 2d при соответствующем увеличении глубины заделки на 5 d.
Кроме того, расстояние от оси болта до грани фундамента допускается уменьшать на один диаметр при наличии армирования вертикальной грани фундамента в месте установки болта.
Во всех случаях расстояние от оси болта до грани фундамента должно быть не свыше, мм:
100 для болтов диаметром до 30 мм включительно
150 « « 48 «
200 « « св. 48 «
3.14. В зависимости от способа монтажа стальных колонн определяются отметка верха фундамента и дополнительные требования при его возведении.
При безвыверочном монтаже стальных колонн, имеющих фрезерованный торец и строганую плиту башмака, требуется устройство подливки под плитой башмака толщиной 50-70 мм, что и определяет отметку верха фундамента.
При монтаже стальных колонн с башмаком в виде плиты, приваренной к стержню колонны, выполняется выверка колонны, для этого анкерные болты должны иметь дополнительные гайки и шайбы, располагаемые под опорной плитой башмака, на которые устанавливается колонна во время монтажа.
При таком способе монтажа стальных колонн требуется устройство подливки под плитой башмака толщиной 100—150 мм; анкерные болты при этом снабжены гайками и шайбами, расположенными выше и ниже плиты башмака.
Монтаж стальных колонн с облегченной выверкой обеспечивает точность установки колонн при уменьшении сложности их изготовления.
3.15. Установка анкерных болтов при возведении фундаментов требует наличия специальных кондукторов.
Рекомендуется анкерные болты выполнять объединенными в жесткие блоки, установка которых строго фиксируется при бетонировании фундаментов.

snip1.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
