Процесс установки манометра и рекомендации для монтажа

Манометр – это прибор для измерения давления рабочей среды – жидкости или газа. Манометры стали неотъемлемой частью теплового производства, энергетики, химической и нефтедобывающей промышленностей. Пищевая отрасль и ЖКХ также нуждаются в оборудовании, которое точно и быстро определит уровень давления.
Эффективность прибора напрямую зависит от соблюдений техники безопасности и рекомендаций по эксплуатации. Важно выбирать подходящее изделие, которое подойдет для выполнения конкретных задач. О том, как выбрать манометр, читайте в статье на сайте магазина «Промышленная Автоматизация».

Установка манометра

Прежде, чем приступить к установке прибора, необходимо определить надежность манометра и соответствие выбранной модели требуемым критериям. Основными критериями для выбора манометра являются диапазон возможных измерений и рабочая среда устройства.
Когда вы убедились в правильности выбора, следует приступить к определению посадочного места для прибора.

Место, на котором будет установлен манометр не должно быть подвержено вибрациям. Также важно, чтобы на месте установки не скапливалась влага.

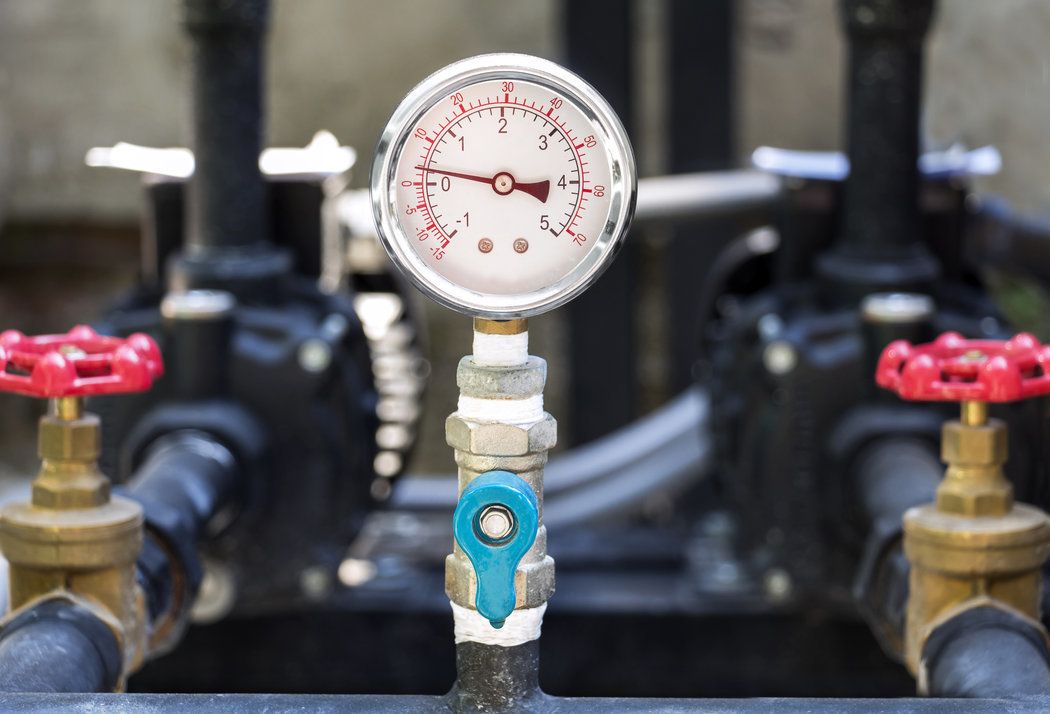

Место установки должно быть хорошо просматриваемым – для моментального считывания результатов измерения. Рядом с манометром желательно наличие вентиля для перекрытия потока рабочей среды. Так вы сможете легко и быстро демонтировать прибор в случае его поломки. Кроме этого вентиль, находящийся возле манометра, позволит настроить прибор с большей точностью.
В процессе установки следите за герметичностью: в качестве уплотнителей могут использоваться фум-ленты, шайбы из кожи, фибра. Не рекомендуется использовать в качестве герметика паклю.

Способы установки

Существует несколько способов установки манометра: прямой, с помощью импульсивной трубки и установка на трехходовой кран. Рассмотрим все три способа подробнее.

Установка на трехходовой кран

Манометр вкручивается на подготовленный трехходовой кран, на котором заранее устанавливается адаптер. Этот способ позволяет переводить устройство на атмосферной давление при сверке показаний. Достоинство этого способа – беспрерывный рабочий цикл, даже при необходимости демонтажа и замены устройства на новое.

Установка прямым путем

Адаптер, который вваривается заранее, устанавливается манометр с резьбовым уплотнением. Этот способ стандартный и самый простой, но подходит только для стабильных систем без резких скачков давления.

Установка с помощью импульсивной трубки

Импульсивная трубка позволяет защитить механизм манометра от повреждений, что особенно важно в тех системах, где предполагается контакт прибора с разгоряченным паром, температура которого превышает допустимую норму.
На заранее вваренный адаптер вкручивается импульсивная трубка, на которую устанавливается манометр и трехходовой кран.

Рекомендации для монтажа манометра

Точность и надежность – важнейшие параметры, которые необходимы для эффективной работы. Обеспечить их поможет следование рекомендациям ниже:

• Шкала манометра должна располагать вертикально или под углом до 30°. Свободный обзор и доступ к прибору должен сохраняться обязательно.
• Манометр, который монтируется на высоте до 2 метров, должен иметь диаметр корпуса не меньше 100 мм. При высоте от 2 до 3 метров – от 160 мм. Не следует крепить прибор на высоте более 3 метров.
• Расположение манометра не должно быть подвержено погодным изменениям и прямому воздействию лучей.
• Просроченные манометры и приборы, стрелка которых не становится на значение, равное нулю, – запрещено. То же касается бракованных манометров, оборудования с разбитыми стеклами и иными повреждениями.

Купить манометр и другие контрольно-измерительные приборы можно в интернет-магазине «Промышленная Автоматизация».
Специалисты отдела продаж помогут подобрать изделие, проконсультируют по возникшим вопросам и проконтролируют поставку оборудования.
Обращайтесь по телефону 8 800 550-72-59 или по адресу электронной почты: [email protected].

Монтаж – манометр – Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Монтаж манометров выше 3 м от площадки наблюдения не допускается.  [1]

Прокладочные материалы.  [2]

Монтаж манометра во всех случаях необходимо производить при плотно закрытой крышке. В приборах категорически запрещается разарретировать механизм прибора до окончания монтажа.  [3]

Установка манометра с одновитковой трубчатой пружиной у отборного устройства на горизонтальном ( а и вертикальном ( б участках трубопровода.  [4]

При монтаже манометров непосредственно на трубопроводах или технологическом оборудовании необходимо обеспечивать герметичность соединений. Для уплотнения присоединительного ниппеля и самого манометра применяют прокладки из кожи, фибры, паронита, свинца или красной отожженной меди.  [5]

Схемы установки манометров на шите при дистанционном измерении давления воздуха или неагрессивных газов ( а и пара или жидкостей ( б.  [6]

При монтаже манометров непосредственно на трубопроводах или технологическом оборудовании необходимо обеспечить герметичность соединений. Присоединительный ниппель и сам манометр уплотняют прокладками из кожи, фибры, паронита, свинца или отожженной меди.  [7]

При монтаже манометра на буровой необходимо предусмотреть отбор давления от разделителя для защиты гидравлической системы от засорения.  [8]

Отборное устройство для измерения давления.  [9]

При монтаже манометров на значительном расстоянии от объекта измерения непосредственно у отборного устройства должен быть установлен запорный вентиль.  [10]

Установка манометра с одновитковой трубчатой пружиной у отборного устройства на горизонтальном ( а и вертикальном ( б участках трубопровода. | Схемы установки манометров на щите при дистанционном измерении давления.  [11]

При монтаже манометров непосредственно на трубопроводах или технологическом оборудовании необходимо обеспечивать герметичность соединений. Для уплотнения присоединительного ниппеля и самого манометра применяют прокладки из кожи, фибры, паронита, свинца или отожженной меди.  [12]

При монтаже манометров непосредственно на трубопроводах или технологическом оборудовании необходимо обеспечить герметичность соединений. Присоединительный ниппель и сам манометр уплотняют прокладками из кожи, фибры, паронита, свинца или отожженной меди.  [13]

Правильная установка и соблюдение правил монтажа манометров в значительной мере влияют на степень точности измерения и длительность службы прибора.  [14]

Правильная установка и соблюдение правил монтажа манометров в значительной мере влияют на степень точности измерения и длительность службы прибора.

 [15]

Страницы:      1    2

Как правильно установить манометр

Для измерения давления на самом деле необходима измерительная система. Для достижения точного измерения помимо правильного выбора и проверки (калибровки) прибора необходимо также уделить внимание правильному монтажу всей системы. Если точен только сам ударопрочный манометр, то его показания не могут полностью отражать действительные параметры измеряемой среды, так как погрешность измерительной системы не равна погрешности прибора. Правильная установка системы включает в себя открытое положение напорного крана, разумную прокладку соединительной трубы и правильное положение установки прибора.

1. Выбор положения нагнетательного патрубка

(1) Избегайте нахождения в зоне, где трубопровод изгибается, разветвляется и поток образует вихревые потоки.

(2) Если в трубопроводе имеется выступающий предмет (например, элемент для измерения температуры), перед ним должен быть установлен штуцер для измерения давления.

(3) Если давление должно измеряться рядом с регулирующим клапаном, если отверстие для отбора давления находится впереди, расстояние от клапана должно быть не менее 2-кратного диаметра трубы; если порт отбора давления находится сзади, расстояние от клапана должно быть не менее 3-х диаметров трубы.

(4) Для широкой емкости штуцер для измерения давления должен находиться в месте, где жидкость течет плавно и без завихрений. Короче говоря, положение точки отбора давления, определенное в потоке процесса, должно обеспечивать измерение выбранных параметров процесса.

2. Прокладка соединительных труб

Горизонтальный участок соединительной трубы должен иметь определенный уклон для облегчения отвода конденсата жидкости или газа. Если измеряемой средой является газ, труба должна быть наклонена в сторону штуцера для измерения давления; когда измеряемая среда жидкая, труба должна быть наклонена в сторону прибора для измерения давления; когда измеряемый параметр представляет собой небольшое значение перепада давления, он должен быть наклонен. Степень может быть немного больше. Кроме того, если воздуховод находится в верхнем и нижнем углах, в зависимости от среды в воздуховоде, следует установить устройство для слива конденсата в самой нижней точке или вытяжное устройство в самой высокой точке, чтобы предотвратить скопление конденсата. в канале давно. Жидкость или газ влияют на точность измерения. Конденсированную жидкость или газ следует регулярно сбрасывать.

(1) Манометр должен быть установлен перпендикулярно горизонтальной плоскости;

(2) Ориентация прибора должна быть направлена ​​в сторону, удобную для работы и наблюдения;

(3) Конец компонента источника давления не должен выступать за внутреннюю стенку оборудования или трубопровода;

(4) Давление на одном и том же трубопроводе является первым, температура – задним, а расстояние между отверстиями больше или равно 200 мм.

Примечание: точки измерения измерительной защиты и прибора автоматического управления не могут использовать одно и то же измерительное отверстие. Главным образом, чтобы избежать взаимного влияния во время ежедневного обслуживания, чтобы затронуты инструменты защиты и блокировки, тем самым блокируя другое оборудование для посредничества.

(5) При обнаружении мутных материалов, таких как пыль, твердые частицы или осадки, компоненты источника на вертикальном и наклонном оборудовании и трубопроводах должны устанавливаться наклонно вверх, а горизонтальные трубопроводы должны устанавливаться по ходу потока материала под острым углом .

3. Общие сведения об установке

(1) В нормальных условиях высота установки должна быть на уровне прямой видимости людей, около 1,5 м. Для манометров высокого давления высота установки должна быть выше головы обычных людей.

(2) При измерении давления жидкости или паровой среды следует избегать ошибки, вызванной столбом жидкости. Манометр должен быть установлен на том же уровне, что и кран для измерения давления, в противном случае необходимо скорректировать отображаемое значение манометра.

(3) При подсоединении манометра в качестве уплотнительной прокладки следует выбирать подходящие материалы в соответствии с измеряемым давлением и характером измеряемой среды, чтобы предотвратить утечку.

(4) Толщина направляющей трубки давления обычно составляет 6-10 мм, а длина должна быть как можно короче, в противном случае это приведет к задержке измерения.

(5) Манометр должен быть установлен при максимально возможной комнатной температуре, относительной влажности менее 80%, небольшой вибрации, меньшем количестве пыли и отсутствии коррозионных веществ. Для электрического манометра следует максимально избегать электромагнитных помех.

(6) Если два манометра установлены рядом, расстояние между корпусами приборов должно составлять 0-50 мм.

(7) Следует избегать монтажного положения манометра в местах частых механических операций, чтобы не повредить манометр при работе с другим оборудованием. Например, ручка клапана с ручным управлением.

(8) Для просверливания отверстий в напорном трубопроводе необходимо использовать механический метод сверления (электробур или ручная дрель)

Примечание: Верхнее отверстие ветровой напорной трубы можно разрезать газом. После резки отверстие округляется и запиливается.

(9) Между штуцером давления и манометром должен быть установлен запорный клапан для использования при техническом обслуживании. Запорный клапан должен быть установлен рядом с напорным краном.

4. Установка для специальных сред

(1) При измерении давления высокотемпературной (выше 60℃) текучей среды, для предотвращения прямого контакта нагревающей среды с упругим элементом, U-образная трубка или спиральная трубка должен быть установлен перед манометром, чтобы избежать измерения из-за изменений температуры. Точность и воздействие упругих компонентов.

Примечание: При измерении давления текучей среды под высоким давлением корпус манометра должен быть обращен к стене или месту, через которое никто не проходит во время установки во избежание несчастных случаев.

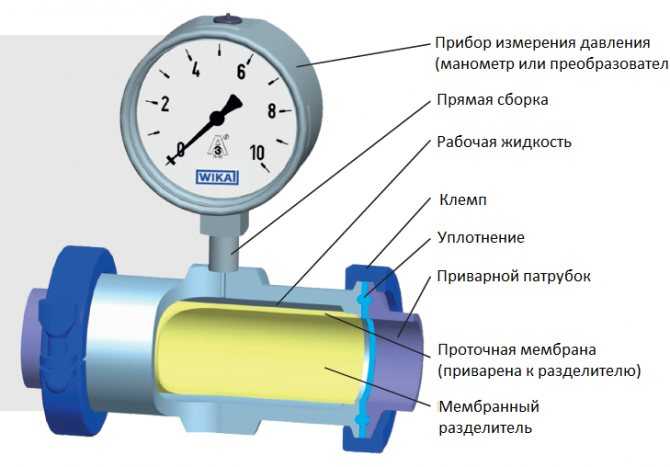

(2) При измерении давления агрессивных сред помимо выбора манометра с антикоррозионными свойствами следует установить изолирующее устройство, а изолирующую жидкость в изолирующей емкости следует использовать для изоляции измеряемой среды от упругий элемент.

(3) При измерении давления с сильными колебаниями (например, давление на выходе насосов и компрессоров) перед манометром следует установить игольчатый клапан и буфер, а при необходимости установить демпфер.

(4) При измерении давления среды, которая является вязкой или легко кристаллизующейся, на устройстве измерения давления следует установить изолирующий бак, чтобы бак и напорная трубка были заполнены изолирующей жидкостью, и принять меры по сохранению тепла можно взять при необходимости.

(5) При измерении давления пылесодержащей среды лучше всего установить пылесборник после устройства для измерения давления.

Короче говоря, в соответствии с различными свойствами измеряемой среды должны быть приняты соответствующие меры, такие как защита от перегрева, защита от коррозии, защита от замерзания, защита от замерзания и защита от пыли.

Руководство по правильной установке манометра

27 марта 2020 г. 24 августа 2022 г. Администратор Детали манометра

Манометр – это оборудование для измерения жидкости или мощности жидкости. Вам потребуются манометры для того, чтобы устроить и отключить гидроемкие машины. Очень важно устранить их. Без манометров гидротехнические сооружения были бы неустойчивыми и опасными. Манометры позволяют убедиться в отсутствии утечек или перепадов давления, которые могли бы повлиять на рабочую ситуацию гидравлического процесса.

Правильная установка манометра – непростая работа, поэтому вот несколько советов, которые помогут упростить выбор, подтвердить приемлемую работу и увеличить срок службы ваших манометров.

Выберите правильный манометр:

Обычно при выборе манометра лучше всего выбирать диапазон давления, примерно в два раза превышающий обычное давление вашей системы. Это обеспечивает достаточную безопасность давления и лучшую точность. Кроме того, выбранный вами манометр должен соответствовать рабочей среде, температуре процесса и уровню вибрации.

После выбора манометра, подходящего для вашей гидравлической системы, приводим некоторые рекомендации по правильной установке –

1. Прикладывайте усилие к плоскостям под ключ Вместо того, чтобы вращать корпус вручную, используйте гаечный ключ, чтобы приложить усилие к лыскам под ключ. Применение силы через клеммную коробку может привести к повреждению соединения корпуса. Недостаточная сила кровообращения может привести к экссудации.

2. Опломбировать манометр:  Обратите внимание на категорию струн на манометре, прежде чем опломбировать его. Если манометр имеет параллельные струны, уплотните его с помощью колец, шайб. Если манометр имеет суженную резьбу, рекомендуется использовать дополнительные средства уплотнения, такие как политетрафторэтилен или лента из ПТФЭ. Это основной метод для любого монтажника труб, потому что облезшая резьба сама по себе не обеспечивает идеальной герметизации. Некоторые запчасти для манометров магазины, расположенные по адресу в Мумбаи , предоставляют качественную продукцию для установки манометров для гидравлической системы.

3. Правильная ориентация:  Чтобы установить датчик, который легко читается, его необходимо установить в точной ориентации, чтобы циферблат был обращен к пользователю. Во многих конструкциях манометров используются фитинги для крепления манометра к системе, и эта трубная резьба может сделать переднюю часть циферблата чрезвычайно проблематичной.

Если вы хотите установить циферблат манометра, вам нужно соблюдать правильное положение, потому что иногда установщик будет очень туго манометр. Это также может быть причиной разрушения трубы, а также утечки.

4. Используйте зажимные втулки или накидные гайки:  При использовании узкой резьбы установщик имеет возможность зафиксировать манометр даже после применения достаточного крутящего момента. Это обеспечивает подходящую ориентацию поверхности датчика. Однако при крутых резьбах торцевая поверхность не гибкая. Следовательно, вы должны использовать зажимную муфту или накидную гайку для подсоединения манометра. Вы получите разрешение на регулировку манометра после того, как на правую шайбу уже будет установлена ​​головка.

5. Эвакуация места для извержения:  Для защиты персонала некоторые манометры имеют такие особенности, как выдуваемая задняя часть. Если манометр когда-либо окажется под опасным избыточным давлением до точки взрыва, сила извержения будет направлена ​​​​на заднюю часть манометра, а не в точку кого-либо, стоящего перед лицевой стороной манометра. Для этих разновидностей продуктов важно, чтобы задняя часть датчика не была засорена детритом и грязью. Убедитесь, что вы оставляете не менее 14-15 мм свободного пространства за задней стенкой.

6. Выход из корпуса манометра:  Многие манометры снабжены крошечным клапаном в верхней части корпуса. Пользователи, не понимающие смысла клапана, недоумевают, зачем он прикреплен к корпусу. Во время транспортировки манометры, заполненные жидкостью, могут подвергаться колебаниям температуры, которые вызывают рост внутреннего давления.
