Резьбовые заклепки гайки. Особенности и применение.

Опубликовано Просмотров 522

Резьбовые заклепки гайки — один из новых элементов крепежа, который завоевал популярность и получил широкое распространение за лёгкость монтажа, за его удобство и надежность при эксплуатации в узлах стальных конструкций.

На разных этапах производства многих изделий и конструкций часто возникает потребность соединять две или несколько деталей. Другие виды крепления (например, сварку или склейку) использовать не всегда получается, в некоторых ситуациях просто нерационально, а иногда и небезопасно. Для таких случаев существуют резьбовые заклепки гайки, которые можно подобрать к любой поверхности скрепляемых элементов. Благодаря резьбовым заклепкам можно получить неразъемное соединение в местах, куда не так легко добраться, или невозможно разобрать на части изделие. Для работы в маленьком пространстве также рекомендуется использовать именно данный вид крепежа.

Резьбовые заклепки часто называют гаечные заклепки, заклепки с внутренней резьбой, заклепки гайки или бонки.

Резьбовые заклепки гайки — это крепёжное изделие, которое предназначено создания надёжного резьбового соединения. Также такие заклёпки используются для соединения деталей из тонкого листового материала с последующим использованием полученного резьбового соединения для крепления прочих элементов конструкции с помощью болтов или винтов. Резьбовые заклёпки гайки особенно хорошо подходят для применения в местах с ограниченным доступом, например, там, где нет доступа к обратной стороне рабочей поверхности.

Что же такое

резьбовые заклепки гайки?

Резьбовые заклепки представляют собой крепежный элемент в виде втулки с внутренней резьбой, выполненной примерно на половину длины и не большим фланцем (бортиком), необходимым для надежного крепления заклепки в металле.

Гайка-заклёпка состоит из 3-х функциональных частей: бортик (фланец), деформационная часть и резьбовая часть. Деформационная и резьбовая часть, вместе образуют «тело» заклёпки.

Закладная головка (бортик) изделия расположена на одном конце заклепки и в процессе установки деформированное тело образует вторую головку. Детали как бы зажимаются между двумя головками.

1. Болт или винт для крепления элемента конструкции.
2. Элемент конструкции
3. Рабочая поверхность (один или несколько соединяемых материалов).
4. Обратная головка (формируется в процессе установки заклёпки).
5. Надёжная внутренняя резьба заклёпки.
6. Закрытый (глухой) или открытый конец заклёпки.
7. Фаска (облегчает ввод заклёпки в отверстие).
8. Ствол заклёпки (гладкий, шестигранный или рифлёный).
9. Толщина скрепляемых материалов.
10. Головка заклёпки (цилиндрическая, потайная или малая).

Заклепки имеют форму шестигранника либо цилиндра, в верхней части которого находится опорный бортик, а в нижней – резьба. Кроме того, гайка-заклепка  создает в точке крепления резьбовой узел для установки резьбовой шпильки, винта или другой резьбовой крепеж.

Конструктивным отличием резьбовой заклепки от  вытяжной является внутренняя резьба, благодаря которой в ходе сжатия сминаемой части формируется пояс замыкания, прижимающий скрепляемые конструктивные элементы.

Основные преимущества резьбовых заклепок.

Рассматривая особенности резьбовых заклепок, необходимо уделить особое внимание следующим явным преимуществам данного типа крепежных приспособлений:

  • Возможность создания надёжного резьбового соединение в тонком листовом материале.
  • Простая и не требующая большого количества времени и усилий установка (достаточно одностороннего доступа к рабочей поверхности).
  • Отсутствие деформации рабочей поверхности или повреждений лакокрасочного покрытия после установки заклёпки.
  • Прочность установленного соединения не теряет своих свойств с течением времени.
  • Возможность удаления и повторной установки соединения в случае необходимости.
  • Возможность соединения элементов, выполненных из разных материалов.
  • Полное отсутствие химической и механической агрессивности.
  • Отсутствие каких-либо напряжений, имеющих механический характер.

Несмотря на то, что в настоящее время в большинстве случаев вместо заклепок используются сварные или склеиваемые соединения, рассматриваемые крепежные элементы имеют ряд преимуществ в сравнении с ними, определяющих их незаменимость в некоторых узлах. Во-первых, резьбовые заклепки способны выдерживать существенные термические нагрузки. Во-вторых, они не вызывают структурных изменений элементов при монтаже, в отличие от сварки, что особо актуально при соединении деталей из различных материалов, поведение которых может быть непредсказуемо. В-третьих, резьбовые заклепки при необходимости обеспечивают сохранение подвижности элементов конструкции.

Естественно, существуют и определенные минусы таких заклепок, к которым относятся следующие важные моменты.

  • На подготовительном этапе требуется осуществить максимально точную разметку и проделать отверстия соответствующих диаметров;
  • В большинстве случаев отсутствует герметичность создаваемых швов. В некоторых ситуациях выходом может стать установка резиновых или же выполненных из других материалов прокладок;
  • Выполнение работ сопровождается достаточно высоким уровнем шума.

Область применения резьбовых заклепок-гаек.

Применение резьбовых заклёпок позволяет отказаться от сварочных работ, нарезания резьбы, использования дополнительных крепежных элементов и позволяет работать с тонким листовым материалом, а также в местах с ограниченным доступом. Именно поэтому техника резьбовых заклёпок нашла широкое применение в самых различных отраслях промышленности.

Некоторые сегменты рынка, где резьбовые заклепки гайки находят широкое применение:

  • Авиационно-космическая промышленность
  • Автомобильная промышленность
  • Производство бытовой техники
  • Производство лифтов
  • Мебельное производство
  • Железнодорожная промышленность
  • Пищевая промышленность
  • Химическая промышленность
  • Судостроение
  • Производство медицинской техники и мебели
  • Системы освещения
  • Вентиляционные системы, системы кондиционирования
  • Телекоммуникации
  • Установка бассейнов
  • И прочее. .

Зачастую заклепки используется в автомобильной отрасли, когда необходимо произвести ремонт транспортного средства. Разбирать салон неудобно, и это забирает много времени, поэтому применение заклепочных гаек становится лучшим решением. Однако эксплуатация такого крепежа широкая, так как у него масса преимуществ, отличные характеристики и свои особенности.

Установка резьбовых заклепок.

Для установки резьбовых заклёпок гаек используется специализированный заклёпочный инструмент.
Инструмент может быть механическим (ручным), аккумуляторным, пневмо-гидравлическим или спецальнная насадка-заклепочник на шуруповерт. С полным ассортиментом заклёпочного инструмента Вы можете ознакомиться в нашем каталоге.

Если иметь в своем распоряжении специальный заклепочник, работа будет выполнена за несколько секунд. Еще одним преимуществом применения такого инструмента является то, что скрепляемые материалы не будут деформироваться. Однако необходимо правильно подбирать заклепки по размерам, учитывая вид, материал и толщину поверхности, которая будет соединяться.
При выборе инструмента для установки заклёпки ознакомьтесь с параметрами инструмента в инструкции
по эксплуатации, поскольку некоторые инструменты не приспособлены для установки резьбовых заклёпок гаек из нержавеющей стали, т.к. установка таких заклёпок требует большего усилия. Свяжитесь с нами если вам требуется помощь в подборе инструмента.

Вне зависимости от принципа действия заклёпочного инструмента порядок установки резьбовой заклёпки
у всех одинаковый:

  • Подберите подходящий инструмент.
  • Подготовьте рабочую поверхности, просверлив отверстие подходящего диаметра (диаметр отверстия зависит от размера заклепки и определяется по каталогу производителя).
  • Накрутите заклёпку (A) на резьбовой шток (B). Если вы устанавливаете заклёпку открытого типа, резьбовой шток должен выступать из тела заклёпки на 1 мм . Если же вы работаете с заклёпкой закрытого типа, вкрутите резьбовой шток инструмента в тело заклёпки до упора.
  • Отрегулируйте головку инструмента (C) так, чтобы она вплотную прилегала к заклёпке, накрученной на резьбовой шток. Зафиксируйте головку контргайкой (D).
  • Введите заклёпку, накрученную на резьбовой шток в заранее подготовленное отверстие.
  • Приведите в действие механизм заклёпочного инструмента. В процессе установки заклёпки с обратной стороны рабочей поверхности формируется обратная головка.
  • Выкрутите резьбовой шток инструмента из установленной заклёпки.
  • Процесс установки заклёпки завершён. Полученное резьбовое отверстие можно использовать для крепления деталей при помощи болтов или винтов.

В случае установки заклёпки с потайным буртиком, необходимо предварительно обработать отверстие зенковкой с углом 90°. Зенкование необходимо выполнить таким образом, чтобы после установки головка
заклёпки выступала над рабочей поверхностью примерно на 0,1 mm — это обеспечит прямой контакт деталей после сборки. Если материал, в который устанавливается заклёпка слишком тонкий для зенкования, используйте
заклёпку с малым буртиком.

На сегодняшний день в соответствующем сегменте современного рынка метизов представлен широкий ассортимент резьбовых заклепок для решения самых разных задач: цилиндрические, с насечкой и шестигранные; открытые и закрытые; с различными видами бортика; из различных материалов и т. д.

С одной стороны это позволяет в каждом конкретном случае подобрать наиболее подходящие заклепки с учетом всех актуальных критериев, но в то же время подобное разнообразие становится причиной определенных трудностей при выборе.

Резьбовые заклепки классифицируются по различным признакам.  Прежде чем купить резьбовые заклепки, следует ознакомиться с их видами и применением. Подробнее о разнообразии видов поговорим в следующей статье.

Перейти в каталог

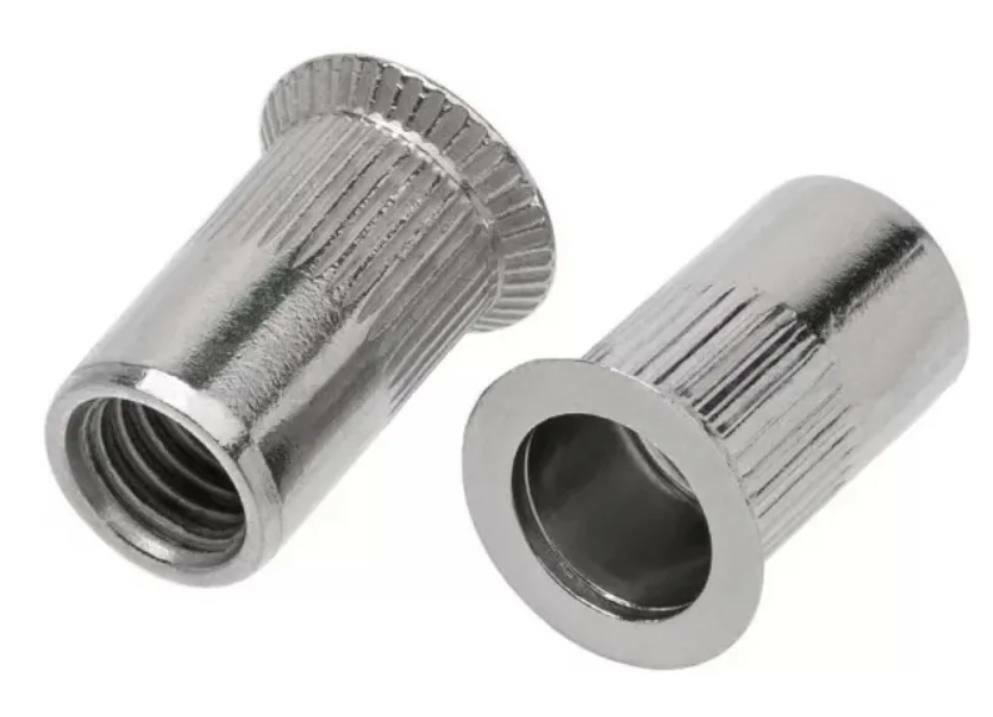

Заклепка-гайка цилиндрическая с потайным бортиком

Заклепка-гайка с потайным бортиком – крепежный элемент, используемый для проведения скрытого монтажа при скреплении тонких металлических или пластиковых листов

Описание: В качестве материалов изготовления данных крепежных элементов используются оцинкованная или нержавеющая сталь, а также алюминий.

Область применения:

  • Монтаж вентиляционных систем, сборка мебели, установка оконных конструкций, монтаж кабин или шахт лифта, а также другие работы

Особенности:

  • Заклепка-гайка с потайным бортиком используется в случаях, когда необходимо произвести монтаж металлического изделия в потай
  • После установки заклепки-гайки на рабочей поверхности не остается выступающих частей
  • Для потайного бортика потребуется дополнительное зенкование отверстия, так как корпус заклепки выполнен в правильной цилиндрической форме, поэтому для нее лучше всего подходят обычные круглые просверленные или пробитые отверстия
  • Получаемое соединение характеризуется прочностью и надежностью, насечка на корпусе заклепки-гайки прочно упирается в края отверстия, что исключает возможность проворота даже при интенсивной нагрузке на созданное соединение

Код товара: 48666

Размер

Материал

Упаковка

Цена

1

M4x0,7×11,5 (0,3-2,5)

нерж. сталь A2

1 шт

Под заказ

2

M5x0,8×13,0 (0,5-3,0)

нерж. сталь A2

1 шт

Под заказ

3

M6x1,0x14,0 (0,5-3,0)

нерж. сталь A2

1 шт

Под заказ

4

M6x1,0x15,0 (0,7-3,5)

нерж. сталь A2

1 шт

Под заказ

5

M6x1,0x16,0 (0,5-4,0)

нерж. сталь A2

1 шт

Под заказ

6

M8x1,0x15,5 (1,0-3,0)

нерж. сталь A2

1 шт

Под заказ

7

M8x1,7×19,0 (1,5-4,5)

нерж. сталь A2

1 шт

Под заказ

Быстрое и простое решение для установки глухих гаек

(Изображение/Wayne Scraba)

Иногда вы найдете место в вашем проекте, где вам нужна гайка, чтобы закрепить крепеж, но нет возможности добраться до ее задней стороны для доступ. По сути, вам нужна глухая гайка.

Конечно, вы можете использовать «колодезные гайки», которые на самом деле являются расширяющимися резиновыми гайками. Они расширяются за отверстием, когда вы затягиваете застежку и более или менее запечатываете отверстие. Да, они работают большую часть времени, но не ожидайте, что они будут держать тяжелые предметы. Есть также несколько металлических расширительных гаек, которые вставляются в отверстие. Проблема здесь в том, что отверстие должно быть достаточно здоровым, чтобы в него поместился аппарат.

U-образные гайки — еще один вариант, и они регулярно используются в автомобильной промышленности. Проблема с U-гайками в том, что они на самом деле не слепые чокнутые. Они просто хороши для установки перекрывающихся панелей. Наконец, есть некоторые деформирующиеся изделия из металла и пластика, которые работают так же, как бытовые настенные анкеры.

У меня нет большого опыта работы с этими крепежными элементами, потому что есть вариант получше:

Эти оригинальные компоненты достаточно прочны, чтобы создавать несущую резьбу. Они хорошо работают с тонкостенными компонентами (например, автомобильным листовым металлом или даже рамными рельсами). Доступ к монтажу только с одной стороны (устанавливают «вслепую») и невосприимчивы к высокой температуре. Они также доступны в широком диапазоне размеров и шагов резьбы. Кроме того, некоторые заклепочные гайки изготовлены из алюминия. Хотя большинство из них стальные.

Большинство из них оснащены тонкими фланцами, окружающими отверстие. В некоторых случаях задняя сторона фланца ребристая. Некоторые имеют ребристое тело. Другие гладкие. Цель ребристых фланцев и ребристых корпусов состоит в том, чтобы обеспечить дополнительную силу захвата готового крепежа. В зависимости от формата заклепки-гайки бывают кадированными, оцинкованными или натуральными (наиболее распространена сталь с гальваническим покрытием).

Вот заклепка-гайка прямо из коробки. Предостережение здесь: не все заклепочные гайки одинаковы. У меня была пара дешевых заклепочных гаек «небрендовых» в моем тайнике, которые отказывались деформироваться должным образом, независимо от того, какой инструмент я использовал. Потратьте еще несколько копеек на заклепку и будет вам счастье! (Изображение/Уэйн Скраба)

Когда вы исследуете обычную заклепочную гайку, вы увидите, что это довольно прочная деталь, хотя она спроектирована таким образом, чтобы деформироваться. Так как же его деформировать? Этого можно добиться с помощью болта и гайки… но гораздо проще и чище использовать подходящий инструмент.

Существует несколько различных типов заклепочных пистолетов с резьбовыми вставками: некоторые из них предназначены для определенного размера резьбы, а другие представляют собой комплексные комплекты, которые могут выполнять установку на все типы заклепочных гаек с резьбой. Все функции практически одинаковы:

Вы выбираете заклепку-гайку для резьбы (размер и шаг), а затем просверливаете отверстие для заклепки-гайки. Заклепочная гайка вставляется в отверстие, а затем инструмент используется для расширения скрытой стороны заклепочной гайки. Это эффективно втягивает его в заднюю часть отверстия, создавая надежную, несущую резьбу.

Чтобы установить стальные заклепки-гайки, вам понадобится мощный инструмент. Некоторые из них предназначены для одного размера заклепочной гайки. У меня есть старый пример для установки заклепочных гаек на 5/16 дюйма, и чтобы дать вам представление об объеме, инструмент требует использования большого шестигранного ключа на 1/2 дюйма вместе с таким же мощным ключом на 1-1/16 дюйма. . В то время как конечный результат обычно A-OK, эта установка требует много рабочего пространства, плюс вам нужен отдельный инструмент для установки каждого (разного) размера резьбы заклепочной гайки. Это конечно не удобно. Или простой в использовании.

С другой стороны, специальные инструменты (например, тот, что показан на рисунках) прекрасно подходят для установки всех видов заклепочных гаек.

Если вы хотите быстро и легко установить заклепки, то этот инструмент для вас! Это набор комбинированных инструментов Astro Pneumatic (номер по каталогу APT-1453 ). Инструмент позволяет установить широкий спектр заклепочных гаек, а также установить заклепки. В качестве бонуса у него также есть функция выкусывания металла. (Image/Wayne Scraba)

Например, давайте рассмотрим инструмент для наладки резьбы Astro Pneumatic. Выполняет ряд задач. Он может устанавливать заклепочные гайки M5, M6, M8, 10-24, 1/4 дюйма и 5/16 дюйма. Он также может вытягивать глухие заклепки следующих размеров: 3/32 дюйма, 1/8 дюйма, 5/32 дюйма и 3/16 дюйма.

В комплект входят шесть оправок для установки заклепочных гаек M5, M6, M8, 10-24, 1/4-20 и 5/16-18. (Изображение/Wayne Scraba)

Наконец, он включает в себя круглый и прямоугольный нож для резки листового металла.

Каждая оправка устанавливается без использования отдельного инструмента, поэтому вы можете менять форматы на лету. Конструкция инструмента с двойными «выжимными» ручками позволяет проникать в труднодоступные места. Инструмент, наряду со всеми значительными инструментами, которые идут с ним, оказались очень высокого качества.

Большим преимуществом инструмента Astro Pneumatic является функция расширения или «вырубки». По сути, вырубной станок позволяет отрезать или откусывать небольшие участки листового металла. Он будет работать с нержавеющей сталью толщиной 1 мм (0,040 дюйма), алюминием толщиной 2 мм (0,080 дюйма) и стальным листом толщиной 2 мм (0,080 дюйма). (Image/Wayne Scraba)

По правде говоря, это стоящее дополнение к любому ящику с инструментами. Если у вас была возможность использовать один из инструментов с большим шестигранным ключом и большим гаечным ключом, вы обнаружите, что настройка и работа намного (намного!) проще с инструментом Astro Pneumatic. Кстати, существует несколько разных версий этого инструмента, включая 9. 0007 «старший брат» от Astro Pneumatic Tools, который может устанавливать заклепочные гайки большего размера 3/8 дюйма и 1/2 дюйма .

Инструмент прочный, очень хорошо обработан и отлично (и быстро) выполняет работу по установке заклепочных гаек.

Это мой новый инструмент для заклепок и заклепочных гаек. Чтобы поближе познакомиться с инструментом и процессом установки гайки, посмотрите эти фотографии:

После установки на инструмент гайку-заклепку можно вставить в просверленное отверстие и надежно затянуть. (Image/Wayne Scraba) Сожмите ручки на инструменте, и все готово. Это снимок «после» передней стороны установленной заклепочной гайки. (Image/Wayne Scraba) А вот и обратная сторона; он готов принять 5/16-дюймовый крепеж. (Image/Wayne Scraba) Вот огромный старомодный инструмент для заклепочных гаек из моей коллекции — он используется для вытягивания 5/16-дюймовых заклепочных гаек. Как указано в истории, при такой настройке вам нужен отдельный инструмент для каждого размера заклепочной гайки. А когда вы включаете обязательный большой комбинированный гаечный ключ на 1-1/16 дюйма и такой же большой шестигранный ключ на 1/2 дюйма, часто трудно попасть в узкие места. Кроме того, это больно использовать. Есть лучший вариант. (Изображение/Wayne Scraba) Вот инструмент, установленный с заклепочной гайкой. И вам не нужен отдельный инструмент для установки каждой оправки. (Изображение/Уэйн Скраба) Вот тот же инструмент, только настроенный для вытягивания обычных вытяжных заклепок. Он поставляется с оправками 3/32 дюйма, 1/8 дюйма, 5/32 дюйма, 3/16 дюйма и 1/4 дюйма для вытяжных заклепок. (Image/Wayne Scraba) Дополнительные оправки хранятся прямо на корпусе инструмента. (Image/Wayne Scraba) В комплект входят два разных штампа или высечки. Тот, что слева, круглый. Другой пример – прямой угол. Высечки позволяют «выковыривать» или иным образом изменять форму отверстий в листовом металле. (Изображение/Уэйн Скраба)

Дистрибьютор Bollhoff Ривнат | Дистрибьютор Bollhoff

Заклепочная гайка представляет собой трубчатую заклепку с внутренней резьбой, которая действует как «гайка». Оригинальной торговой маркой заклепочной гайки является Bollhoff RIVNUT®, которую мы с гордостью распространяем уже почти 40 лет. Заклепочная гайка предназначена для установки в основное приложение, которое обычно представляет собой тонкий листовой металл или пластик, и во время установки она образует выпуклость на задней стороне основного приложения. Установка занимает несколько секунд, и не требуется никаких повреждений или дополнительных отделочных работ на заклепочной гайке или основном приложении. После установки заклепочная гайка «сжимает» переднюю и заднюю часть родительского приложения, позволяя затянуть болт с наружной резьбой в его внутреннюю резьбу. Установленная гайка RIVNUT® обеспечивает МНОГОРАЗОВУЮ высококачественную внутреннюю резьбу для дополнительных креплений с помощью болта с резьбой. Иными словами, RIVNUTS® можно использовать в качестве заклепки для соединения двух или более материалов, а также в качестве гайки для вторичного съемного крепления сопрягаемой детали с болтом с наружной резьбой.

УЗНАТЬ БОЛЬШЕ

ЗАПРОСИТЬ ЦЕНУ

Щелкните фото для получения технической информации

Industries

Aerospace

Agriculture

Construction

Transportation

Military / Marine

Refrigeration

Applications

Automobiles

Washers / Dryers

Submarine

18 Wheel Trailers

Planes

Окна

Total Quality Solutions

С 1983 года компания Rivet Nut USA (оперативное подразделение Cardinal Components, Inc.

) является сертифицированным поставщиком заклепочных гаек и соответствующих монтажных пистолетов/инструментов. Cardinal Components является привилегированным авторизованным дистрибьютором Bollhoff ( Rivnut® , Plusnut® , Rivkle® , Hexnut® ). Чтобы обеспечить нашим клиентам максимальную доступность и разнообразие, мы также предлагаем заклепочные гайки и крепежные детали других производителей.

ОБСЛУЖИВАНИЕ КЛИЕНТОВ: Нашим стандартом является предложение коротких сроков поставки по конкурентоспособным ценам, возврат котировок в тот же день и ответ на звонок после третьего звонка. Дайте нам шанс! Узнайте больше о нас ниже и просмотрите нашу страницу отзывов клиентов .

ТЕХНИЧЕСКАЯ ЭКСПЕРТИЗА: Выберите нас в качестве надежного дистрибьютора заклепочных гаек и получите партнера, который готов предоставить вам всестороннюю поддержку! Мы можем помочь на каждом этапе: проектирование, прототип, PPAP, сборка, установка и решение проблем.

Наш глубокий технический опыт передается таким образом, чтобы вы могли понять его конкретно для вашего приложения. Обсудив ваши потребности в креплении с нашей командой, мы можем определить, какие вставки с резьбовыми гайками (или другие предлагаемые нами крепления) будут оптимальными. Часто наша поддержка может определить аспекты окружающей среды, которые могут повлиять на выбор типа или состава крепежа.

ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ: Если вы ищете инструмент для установки заклепочных гаек, мы предлагаем лучшие в отрасли инструменты/пистолеты Bollhoff Rivnut®, разработанные в Германии, такие как Bollhoff P2007 (натяжение до давления), P2005 (натяжение-натяжение). до хода), B2007 (работа от аккумулятора), P3007 (большие заклепочные гайки), P2007PN (маленькие гайки Plusnut®) и P3007PN (большие гайки Plusnuts®). Эти пневматические инструменты предназначены для средних и больших объемов производства и устанавливают крепеж примерно за две секунды, при этом они изготовлены с высочайшим качеством и надежностью.

У нас есть запасные части для ремонта в тот же день и есть лаборатория по ремонту инструментов с быстрым оборотом. У нас есть аккумуляторный заклепочный пистолет с батарейным питанием, обеспечивающий максимальную мобильность. Позвоните нам, чтобы узнать о разнообразных ручных инструментах, которые мы предлагаем для облегчения вашей идеальной установки. Вы также можете посетить нашу страницу инструментов для получения дополнительной информации!

УНИВЕРСАЛЬНЫЙ МАГАЗИН: Выбирая Rivet Nut USA для всех ваших потребностей в креплении, вы получите самое быстрое решение проблемы в отрасли. Мы решаем большинство вопросов в тот же день и делаем ВСЕ возможное, чтобы избежать остановки производственной линии. (Лучший совет: старайтесь избегать слишком большого количества поваров на кухне. Не покупайте Rivnuts® у одного дистрибьютора, а инструменты/оружие у другого дистрибьютора! Если вы столкнетесь с проблемой, ее решение займет слишком много времени, и вы можете столкнуться с возложение ответственности!)

КАЧЕСТВО ISO 9001: Мы предлагаем клиентам испытанную в боевых условиях систему качества, сертифицированную по стандарту ISO 9001, которая обеспечивает соответствие стандартам высокого качества с соответствующей документацией (подтверждение заказа на продажу, упаковочный лист, сертификация материалов, сертификация покрытия и т.
