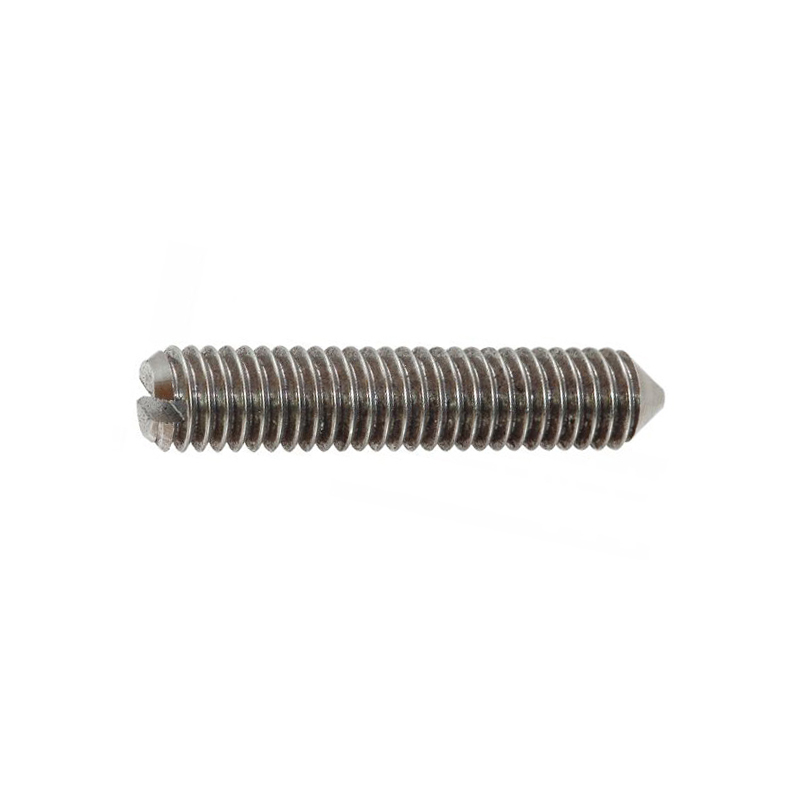

DIN 553 Винт установочный стопорный

DIN 553 Винт установочный стопорный с коническим концом и прямым шлицем. Конец стопорного установочного винта имеет специальную коническую форму, служащую для фиксации изделий относительно друг друга.

Материалы:

  • Сталь: 14Н
  • Сталь с покрытием: гальваническая оцинковка, гальваническое никелирование, гальваническое хромирование
  • Нержавеющая сталь: А1 - А5
  • Латунь
  • Пластик
Таблица размеров установочных стопорных винтов DIN 553 (ISO 7434) в мм
dM1M1.2M1.4M1.6M2M2.5M3M3.5M4M5М6М8М10М12
n0,20,20,20,250,250,40,40,50,60,811,21,62
t0,40,40,480,560,640,720,80,961,121,281,622,42,8
dt
0,10,120,140,160,20,250,30,350,40,51,522,53
lмин.2222333445581020
макс.445312122016302540506080

Обозначения:

d - номинальный диаметр резьбы
n - ширина шлица головки винта
t - глубина шлица
dt - диаметр конического конца
l - длина винта

Аналоги DIN 553:

ISO 7434 - винт установочный (стопорный) с коническим концом и прямым шлицем.
ГОСТ 1476-93 - винты установочные (стопорные) с коническим концом и прямым шлицем, классов точности А и В, с номинальным диаметром от 1,2 до 12 мм.

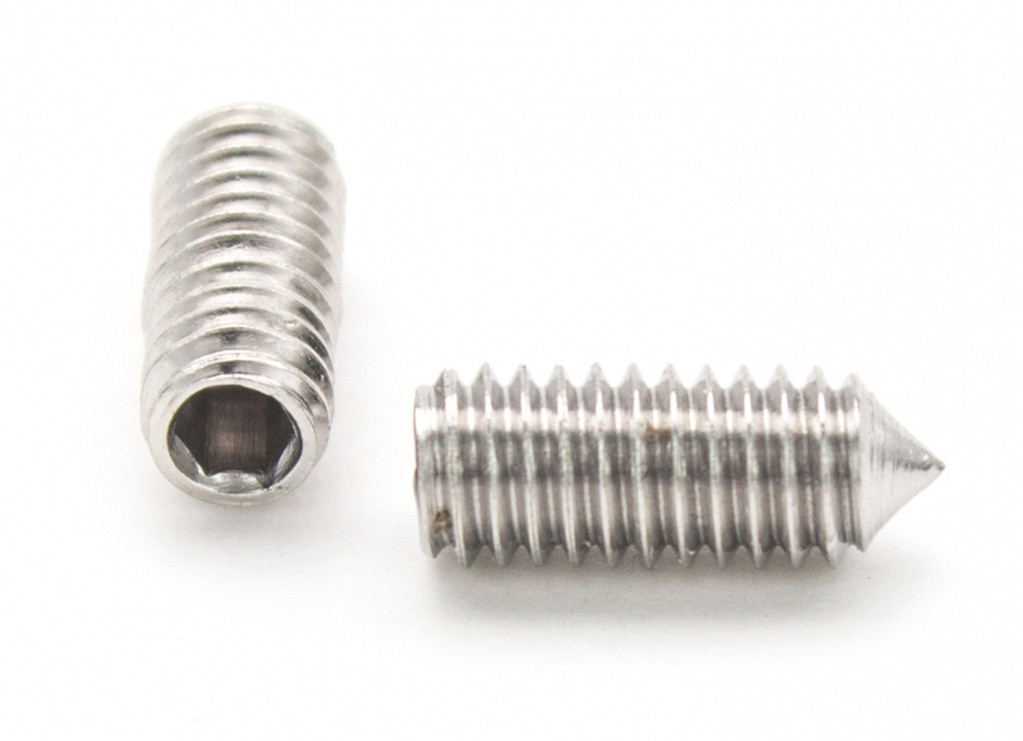

DIN 914 - винт установочный стопорный с внутренним шестигранником и коническим концом.

Вы можете заказать и купить стопорные установочные винты DIN 553 оптом по договорным ценам.

цена, доставка, производство, в наличии

Винт с квадратной головкой. Используется для соединений деталей и агрегатов в производственных станках, приборах, а также в промышленных, машиностроительных и строительных областях.

ГОСТ 1486-84

Группа Г32

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИНТЫ УСТАНОВОЧНЫЕ С КВАДРАТНОЙ ГОЛОВКОЙ
И СТУПЕНЧАТЫМ КОНЦОМ СО СФЕРОЙ КЛАССОВ ТОЧНОСТИ А И В
Конструкция и размеры
Square-head step-point with sphere set screws.
Product grades A and B. Construction and dimensions


МКС 21.060.10
ОКП 12 8400
Дата введения 1986-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

РАЗРАБОТЧИКИ
В.Г.Серегин, А.М.Свиридов, Н.И.Антонова, Н.И.Денисова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 08.05.84 N 1590
3. ВЗАМЕН ГОСТ 1486-75
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка
Номер пункта
ГОСТ 1759. 0-87
10
ГОСТ 1759.1-82
6, 8
ГОСТ 1759.2-82
7, 8
ГОСТ 1759.4-87
8
ГОСТ 10549-80
3
ГОСТ 12414-94
5
ГОСТ 24670-81
4
ГОСТ 24705-2004
3
ГОСТ 25556-82
8

5. ИЗДАНИЕ с Изменением N 1, утвержденным в июле 1987 г. (ИУС 12-87).

ВНЕСЕНА поправка, опубликованная в ИУС N 1, 2008 год

Поправка внесена изготовителем базы данных
1. Настоящий стандарт распространяется на установочные винты с номинальным диаметром резьбы от 8 до 20 мм.
2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в таблице.

ГОСТ 1486-84 Винты установочные с квадратной головкой и ступенчатым концом со сферой классов точности A и В. Конструкция и размеры (с Изменением N 1)

ГОСТ 1486-84 Винты установочные с квадратной головкой и ступенчатым концом со сферой классов точности A и В. Конструкция и размеры (с Изменением N 1)

мм
ГОСТ 1486-84 Винты установочные с квадратной головкой и ступенчатым концом со сферой классов точности A и В. Конструкция и размеры (с Изменением N 1)


Пример условного обозначения винта класса точности В, диаметром резьбы ГОСТ 1486-84 Винты установочные с квадратной головкой и ступенчатым концом со сферой классов точности A и В. Конструкция и размеры (с Изменением N 1)=10 мм, с полем допуска ГОСТ 1486-84 Винты установочные с квадратной головкой и ступенчатым концом со сферой классов точности A и В. Конструкция и размеры (с Изменением N 1), длиной ГОСТ 1486-84 Винты установочные с квадратной головкой и ступенчатым концом со сферой классов точности A и В. Конструкция и размеры (с Изменением N 1)=25 мм, класса прочности 14Н, без покрытия:
ГОСТ 1486-84 Винты установочные с квадратной головкой и ступенчатым концом со сферой классов точности A и В. Конструкция и размеры (с Изменением N 1)

То же, класса точности А, класса прочности 45Н, из стали 40Х с химическим окисным покрытием, пропитанным маслом:
ГОСТ 1486-84 Винты установочные с квадратной головкой и ступенчатым концом со сферой классов точности A и В.

Конструкция и размеры (с Изменением N 1)

То же, из латуни ЛС 59-1, без покрытия:
ГОСТ 1486-84 Винты установочные с квадратной головкой и ступенчатым концом со сферой классов точности A и В. Конструкция и размеры (с Изменением N 1)

1, 2. (Измененная редакция, Изм. N 1).
3. Резьба - по ГОСТ 24705, шаг резьбы - крупный. Недорез резьбы - нормальный по ГОСТ 10549.
4. Радиус под головкой - по ГОСТ 24670.
5. Конец винта - ступенчатый со сферой по ГОСТ 12414.
6. Допуски и методы контроля размеров, отклонений формы и расположения поверхностей - по ГОСТ 1759.1.
7. Дефекты поверхности и методы контроля - по ГОСТ 1759.2.
8. Механические свойства и методы испытаний винтов: из углеродистой и легированной стали - по ГОСТ 25556, из коррозионностойкой, жаропрочной, теплоустойчивой стали и из цветных сплавов - по ГОСТ 1759.1, ГОСТ 1759.2, ГОСТ 1759.4.

(Измененная редакция, Изм. N 1).
9. Винты должны изготовляться с покрытиями: цинковым хроматированным, кадмиевым хроматированным, никелевым, окисным, пропитанным маслом, фосфатным, пропитанным маслом, или без покрытия.


10. Остальные технические требования - по ГОСТ 1759.0.

(Измененная редакция, Изм. N 1).
11. Теоретическая масса винтов указана в приложении.


ПРИЛОЖЕНИЕ
Справочное

Теоретическая масса 1000 шт. стальных винтов, кг
Длина винта ГОСТ 1486-84 Винты установочные с квадратной головкой и ступенчатым концом со сферой классов точности A и В. Конструкция и размеры (с Изменением N 1), мм
Номинальный диаметр резьбы ГОСТ 1486-84 Винты установочные с квадратной головкой и ступенчатым концом со сферой классов точности A и В. Конструкция и размеры (с Изменением N 1), мм


Примечание. Для определения массы винтов, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 - для алюминиевого сплава, 0,97 - для бронзы, 1,08 - для латуни.


ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. N 1).


Электронный текст документа
подготовлен ЗАО "Кодекс" и сверен по:
официальное издание

Винты классов точности А и В.
Технические условия: Сб. стандартов. -
М.: Стандартинформ, 2006
Под ваш заказ можем поставить по низким ценам любые болты по DIN в том числе
DIN 84 Винт с цилиндрической головкой
DIN 85 Винт с полукруглой головкой
DIN 316 Винт барашковый
DIN 404 Винт с отверстиями, с цилиндрической головкой
DIN 417 Винт установочный со шлицем и цилиндрическим концом
DIN 427 Винт установочный, штифт резьбовой

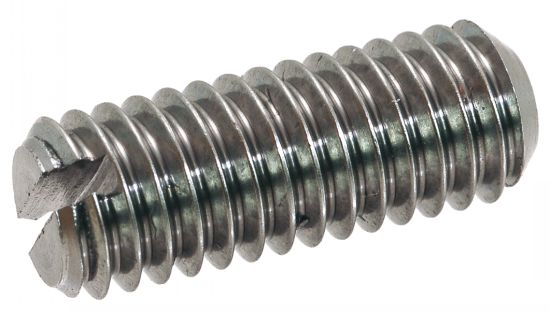

DIN 438 Винт установочный со шлицем и просверленным концом
DIN 464 Винт с накатанной высокой головкой
DIN 465 Винт с накатанной головкой с прямым шлицем
DIN 478 Винт с квадратной головкой и неполной резьбой
DIN 479 Винт установочный с полной резьбой
DIN 480 Болт с квадратной головкой
DIN 551 Винт установочный с прямым шлицем и плоским концом
DIN 553 Винт установочный стопорный с прямым шлицем и конусным концом
DIN 653 Винт с накатанной рифленой головкой
DIN 787 Болт с квадратной головкой и конусообразным подголовником
DIN 912 Болт винт с внутренним шестигранником
DIN 913 Винт установочный с внутренним шестигранником
DIN 914 Винт установочный с острым (заостренным) концом
DIN 915 Винт установочный с цапфой
DIN 916 Винт установочный с внутренним шестигранником
DIN 920 Винт с прямым шлицем и уменьшенной плоской головкой
DIN 921 Винт с прямым шлицем и увеличенной плоской головкой
DIN 922 Винт с прямым шлицем и маленькой плоской головкой
DIN 923 Винт с уменьшенной плоской головкой с резьбовой цапфой
DIN 926 Винт с прямым шлицем и резьбовой цапфой
DIN 927 Винт с цилиндрической головкой и резьбовой цапфой
DIN 963 Винт с потайной головкой с прямым шлицем
DIN 964 Винт с полупотайной головкой с прямым шлицем
DIN 965 Винт с потайной головкой с крестообразным шлицем
DIN 966 Винт с полупотайной головкой с крестообразным шлицем
DIN 967 Винт с полукруглой головкой с пресс-шайбой
DIN 6912 Болт винт с низкой головкой с внутренним шестигранником
DIN 7380 Винт с полукруглой головкой и внутренним шестигранником
DIN 7500 Винт самонарезающий
DIN 7500 C Винт с полукруглой уменьшенной головкой, самонарезающий
DIN 7500 D Винт с шестигранной головкой, самонарезающий
DIN 7500 M Винт с потайной головкой, самонарезающий
DIN 7513 A Винт самонарезающий с шестигранной головкой
DIN 7513 B Винт самонарезающий с плоской круглой головкой
DIN 7516 A Винт самонарезающий с полукруглой головкой
DIN 7516 D Винт самонарезающий с потайной головкой
DIN 7516 E Винт самонарезающий с полупотайной головкой
DIN 7964 Винт (болт) невыпадающий
DIN 7969 Винт с неполной резьбой с потайной головкой
DIN 7984 Винт болт с внутренней звездочкой
DIN 7985 Винт с полукруглой головкой
DIN 7991 Винт с потайной головкой

ГОСТ 12415-80 Отверстия под концы установочных винтов.

Типы и размеры

Текст ГОСТ 12415-80 Отверстия под концы установочных винтов. Типы и размеры

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОТВЕРСТИЯ ПОД КОНЦЫ УСТАНОВОЧНЫХ ВИНТОВ

ГОСТ
12415-80

Типы и размеры

Holes for check-screws. Types and dimensions

ПостановлениемГосударственного комитета СССР по стандартам от 28 апреля 1980 г. № 1944 датавведения установлена

01.01.81

Издание 2006 г. с Изменением № 1, утвержденным вдекабре 1982 г. (ИУС 4-83).

1. Настоящий стандарт устанавливает типы, размеры и предельныеотклонения отверстий под концы установочных винтов.

2. Типы и размеры отверстий должны соответствовать указанным на чертежеи в таблице.

* Размер для справок.

мм

Номинальный диаметр резьбы винта d

d1 (пред. откл. по h24)

h1 (пред. откл. по )

h2 (пред. откл. по )

h3

1,0

0,5

-

-

0,2

1,2

0,6

0,3

1,6

0,8

0,6

0,4

2,0

1,0

0,8

0,5

2,5

1,5

1,0

0,7

3,0

2,0

1,2

1,0

4,0

2,5

1,6

1,2

5,0

3,5

1,7

6,0

4,0

2,0

1,0

2,0

8,0

5,5

2,5

2,7

10,0

7,0

3,0

1,2

3,5

12,0

8,5

4,0

1,6

4,2

16,0

12,0

2,0

6,0

20,0

15,0

6,0

2,5

7,5

24,0

18,0

9,0

Примечания:

1. Предельные отклонения размера d1 нераспространяются на отверстия типа 3.

2. Допускается до 1января 1986 г. вместо d1 = 4,0; 5,5; 7,0; 8,5 мм применять соответственно d1 = 4,5; 6,0;7,5; 9,0 мм.

(Измененная редакция, Изм. № 1).

ГОСТ 11074-93 Винты установочные с плоским концом и шестигранным углублением "под ключ" классов точности А и В. Технические условия

ГОСТ 11074-93
(ИСО 4026-77)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ УСТАНОВОЧНЫЕ С ПЛОСКИМ КОНЦОМ И ШЕСТИГРАННЫМ
УГЛУБЛЕНИЕМ ПОД КЛЮЧ КЛАССОВ ТОЧНОСТИ А И В

Технические условия

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

1. РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации

2. ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Республика Беларусь

Республика Кыргызстан

Республика Молдова

Российская Федерация

Республика Таджикистан

Туркменистан

Украина

Белстандарт

Кыргызстандарт

Молдовастандарт

Госстандарт России

Таджикстандарт

Туркменглавгосинспекция

Госстандарт Украины

3. Стандарт разработан методом прямого применения международного стандарта ИСО 4026-77 «Винты установочные с шестигранным углублением и плоским концом» с дополнительными требованиями, отражающими потребности народного хозяйства

4. ВЗАМЕН ГОСТ 11074-84

5. ПЕРЕИЗДАНИЕ

Содержание

Предисловие

1. Размеры

2. Технические требования

3. Обозначение

ПРИЛОЖЕНИЕ (справочное)

ИНФОРМАЦИОННЫЕ ДАННЫЕ

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ УСТАНОВОЧНЫЕ С ПЛОСКИМ КОНЦОМ И
ШЕСТИГРАННЫМ УГЛУБЛЕНИЕМ ПОД КЛЮЧ КЛАССОВ ТОЧНОСТИ А И В

Технические условия

Hexagonal socket flat - point set screws . Product grades A and В.
Specifications

ГОСТ
11074-93

(ИСО 4026-77)

Дата введения 01.01.95

Настоящий стандарт распространяется на установочные винты с плоским концом и шестигранным углублением под ключ, классов точности А и В с номинальным диаметром d от 1,6 до 24 мм.

Требования настоящего стандарта являются обязательными.

Дополнительные требования, отвечающие потребностям народного хозяйства, выделены курсивом.

1.1. Размеры винтов должны соответствовать указанным на рисунке и в таблице 1.

1) Угол фаски 120° обязателен для коротких винтов, длина которых приведена над штриховой ступенчатой линией в таблице 1.

2) Угол 45° относится только к части конца ниже внутреннего диаметра резьбы.

3) Допускается небольшое скругление или зенковка.

Таблица 1

Номинальный диаметр резьбы d

1,6

2

2,5

3

4

5

6

8

10

12

16

20

24

Шаг резьбы Р

0,35

0,4

0,45

0,5

0,7

0,8

1,0

1,25

1,5

1,75

2,0

2,5

3,0

dz

макс.

0,8

1,0

1,5

2,0

2,5

3,5

4,0

5,5

7,0

8,5

12,0

15,0

18,0

мин.

0,55

0,75

1,25

1,75

2,25

3,2

3,7

5,2

6,64

8,14

11,57

14,57

17,57

df

Внутренний диаметр резьбы

е

мин. 1)

0,803

1,003

1,427

1,73

2,30

2,87

3,44

4,58

5,72

6,86

9,15

11,43

13,72

S

номин.

0,7

0,9

1,3

1,5

2,0

2,5

3,0

4,0

5,0

6,0

8,0

10,0

12,0

мин.

0,711

0,889

1,270

1,520

2,020

2,520

3,020

4,020

5,020

6,020

8,025

10,026

12,032

макс.

0,724

0,902

1,295

1,545

2,045

2,560

3,080

4,095

5,095

6,095

8,115

10,115

12,142

tмин

2)

0,7

0,8

1,2

1,2

1,5

2,0

2,0

3,0

4,0

4,8

6,4

8,0

10,0

3)

1,5

1,7

2,0

2,0

2,5

3,0

3,5

5,0

6,0

8,0

10,0

12,0

15,0

l

Класс точности

А

В

но-
мин.

мин.

макс.

мин.

макс.

2

1,8

2,2

1,5

2,5

2,5

2,3

2,7

2,0

3,0

3

2,8

3,2

2,5

3,5

4

3,7

4,3

3,4

4,6

5

4,7

5,3

4,4

5,6

6

5,7

6,3

5,4

6,6

8

7,7

8,3

7,3

8,7

10

9,7

10,3

9,3

10,7

12

11,6

12,3

11,1

12,9

Стандартные длины

16

15,6

16,3

15,1

16,9

20

19,5

20,4

18,9

21,0

25

24,5

25,4

23,9

26,0

30

29,5

30,4

28,9

31,0

35

34,5

35,5

33,7

36,2

40

39,5

40,5

38,7

41,2

45

44,5

45,5

43,7

46,2

50

49,5

50,5

48,7

51,2

55

54,4

55,6

53,5

56,2

60

59,4

60,6

58,5

61,5

70

69,4

70,6

68,5

71,5

80

79,4

80,6

78,5

81,5

90

89,3

90,7

88,2

91,7

100

99,3

100,7

98,2

101,7

1} eмин ≈ 1,14 мин, за исключением размеров M1. 6, М2 и М2,5.

2) Минимальная глубина захвата ключа для винтов с номинальными длинами, указанными выше пунктирной линии.

3) Минимальная глубина захвата ключа для винтов с номинальными длинами, указанными ниже пунктирной линии.

1.2. Теоретическая масса винтов указана в приложении.

Винты должны изготовляться в соответствии с требованиями, указанными в таблице 2.

Таблица 2

Материал

Сталь

Коррозионностойкая сталь

Цветные сплавы

Резьба

Поле допуска

5 g6 g для класса 45Н; для других классов 6 g

Стандарт

ГОСТ 16093, ГОСТ 24705

Механические свойства

Класс прочности или группа материала

14Н, 22Н
33 Н, 45 Н

21-26

31-35

Стандарты

ГОСТ 25556

ГОСТ 1759. 0

Допуски

Класс точности

А, В

Стандарты

ГОСТ 1759.1

Поверхность изделия

Гладкая

Требования к гальванопокрытиям по ГОСТ 9.301, ГОСТ 9.303

Винты должны изготовляться с покрытиями: цинковым хроматированным, никелевым, окисным, пропитанным маслом, фосфатным пропитанным маслом, или без покрытия.

Допускается применять другие виды покрытий по согласованию между изготовителем и потребителем

Приемка

Правила приемки - ГОСТ 17769

Методы контроля

Размеры, отклонения формы и расположения поверхностей - по ГОСТ 1759. 1

Дефекты поверхности - ГОСТ 1759.2

Механические свойства

ГОСТ 25556

ГОСТ 1759.0

ГОСТ 1759.0

Маркировка и упаковка

ГОСТ 1759.0 , ГОСТ 18160

Примеры условного обозначения

Установочный винт с плоским концом и шестигранным углублением под ключ класса точности В, диаметром резьбы d = 10 мм, с полем допуска 6 g , длиной l = 25 мм, класса прочности 14Н, без покрытия:

Винт M 10-6 g ×25. 14 H ГОСТ 11074-93

То же, класса точности А, класса прочности 45Н, из стали 40Хс химическим окисным покрытием, пропитанным маслом:

Винт A.M10-6g×25.45Н. 40Х.05 ГОСТ 11074-93

То же, из латуни ЛС59-1, без покрытия:

Винт A.M10-6g×25.32ЛC59-l ГОСТ 11074-93

Таблица 3 - Масса винтов

Длина
l, мм

Теоретическая масса 1000 шт. стальных винтов, кг ≈, при номинальном диаметре резьбы d, мм

1,6

2

2,5

3

4

5

6

8

10

12

16

20

24

2

0,026

0,032

0,033

0,039

2,5

0,028

0,042

0,045

0,054

0,065

3

0,036

0,043

0,058

0,069

0,085

4

0,052

0,063

0,072

0,085

0,126

5

0,068

0,083

0,097

0,115

0,143

6

0,084

0,103

0,122

0,145

0,400

8

0,108

0,143

0,172

0,205

0,550

0,87

1,21

10

0,183

0,222

0,265

0,710

1,11

1,56

12

0,272

0,325

0,860

1,36

1,91

3,30

16

0,445

1,170

1,86

2,61

4,57

7,05

9, 62

20

1,480

2,35

3,33

5,85

9,06

12,54

22,2?

25

2,97

4,20

7,44

11,58

16,25

28,95

44,34

30

5,08

9,03

14,08

19,87

35,09

54,69

75,72

35

10,63

16,60

23,48

42,25

65,10

90,09

40

12,22

19,12

27,10

48,95

75,52

105,16

45

13,81

21,64

30,80

55,60

85,97

120,13

50

15,41

24,15

34,42

62,31

96,38

135,11

55

26,57

38,03

68,94

106,82

, 150,08

60

29,08

41,73

75,60

117,25

165,05

70

34,11

48,96

88,96

138,08

195,09

80

56,29

102,29

158,88

225,03

90

115,59

179,71

255,07

100

200,57

286,08

Примечание. Для определения массы винтов, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 - для алюминиевого сплава; 0,97 - для бронзы; 1,08 - для латуни.

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер раздела

ГОСТ 9.301-86

2

ГОСТ 9.303-84

2

ГОСТ 1759.0-87

2

ГОСТ 1759. 1-82

2

ГОСТ 1759.2-82

2

ГОСТ 16093-2004

2

ГОСТ 17769-83

2

ГОСТ 18160-72

2

ГОСТ 24705-2004

2

ГОСТ 25556-82

2

Винты установочные - Энциклопедия по машиностроению XXL

Винты установочные со шли цеп и плоским концом  [c. 174]

Пример условного обозначения винта установочного с коническим концом, с диаметром резьбы длиной / = 25 мм, класса прочности 5.8, с круп-иьш шагом резьбы, с полем допуска 8g, без покрытия  [c.187]

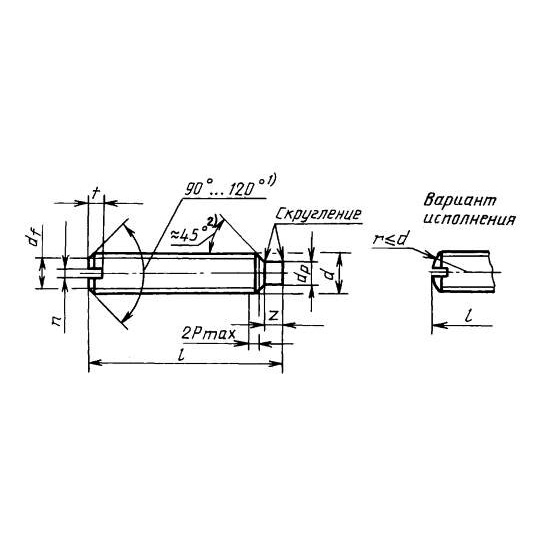

Таблица 7.19. Винты установочные с плоским концом по ГОСТ 1478—75

Таблица 24.38. Винты установочные с прямым шлицем классов точности А и В
Аналогичные структуры обозначений имеют винты установочные. Выпускают их с различной формой головки и конца — с плоским, коническим, цилиндрическим и др. (рис. 8.49). Примеры обозначения (рис. 8.47)  [c.244]

Винт установочный, с квадратной головкой, с диаметром резьбы d = 12 мм, длиной I = 40 мм, с мелким шагом резьбы, с полем допуска 6 , класс прочности 8,8, из стали 35Х, с покрытием 05  [c. 156]

Винты установочные со шлицем и коническим концом. Конструкция и размеры.  [c.206]

Винты установочные с шестигранным углублением под ключ и коническим концом. Конструкция и размеры.  [c.206]

ГОСТ 1476—84 (СТ СЭВ 2659—80) Винты установочные с коническим концом и прямым шлицем 1—12 2—50  [c.364]

ГОСТ 1477—84 (СТ СЭВ 2658—80) Винты установочные с плоским концом и прямым шлицем 1—12 2-50  [c.364]

ГОСТ 1478—84 (СТ СЭВ 2660—80) Винты установочные с цилиндрическим концом и прямым шлицем 2—12 3—50  [c.364]

ГОСТ 1479-84 (СТ СЭВ 2661—80) Винты установочные с засверленным концом и прямым шлицем 3-12 3—50  [c.364]

ГОСТ 1481—84 (СТ СЭВ 4207—83) Винты установочные с шестигранной головкой и цилиндрическим концом 6-36 12—200  [c.364]

Винты установочные с квадратной головкой и закругленным концом  [c. 365]

Винты установочные с плоским концом и шестигранным углублением под ключ  [c.365]

ВИНТЫ УСТАНОВОЧНЫЕ. РАЗМЕРЫ  [c.101]

Рис. 3. Винт установочный с шестигранной головкой II цилиндрическим концом (по ГОСТ 1481—64 ). (См, Приложение, табл. 10.)
При записи в таблицу наименований изделия, состоящих из нескольких слов, на первое место помещают имя существительное, например Колесо зубчатое , Резистор подстроечный , Винт установочный . Для записи длинных наименований составных частей устройства используют несколько строк таблицы.  [c.317]
Винты установочные с коническим концом. Размеры 293  [c.449]

Винты установочные с плоским концом. Размеры 294  [c. 449]

Винты установочные с цилиндрическим концом. Размеры 295  [c.449]

Винты установочные с засверленным концом. Размеры 296  [c.449]

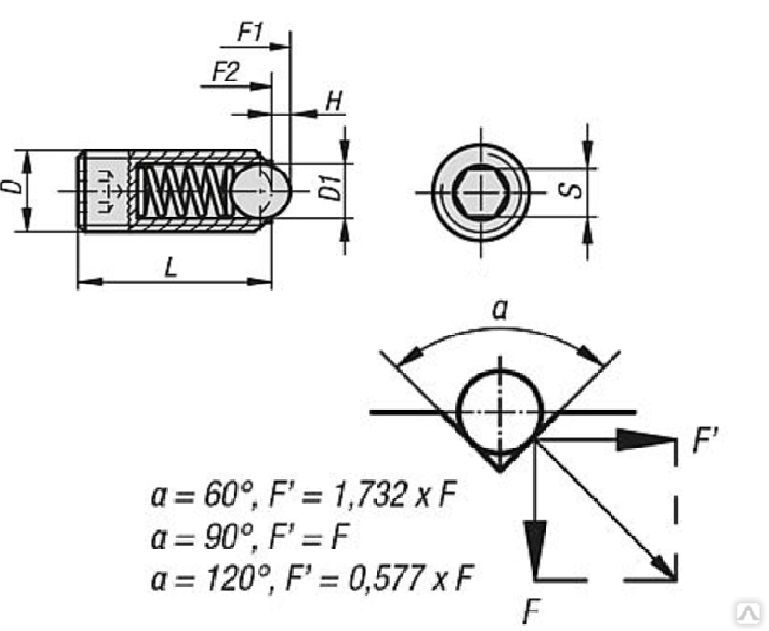

Большей частью при сборке пружина предварительно деформируется сжимается (пружина сжатия) или растягивается (пружина растяжения). Для регулирования величины этой дес ормации применяются различные устройства, например винт установочный (рис. 438, а). Вычерчивая сборочные чертежи, содержащие пружины, следует учитывать их предварительные деформации и изображать пружины соо гветственно с измененными расстояниями между витками (в отличие от рабочих чертежей, на которых пружины изображаются в свободном состоянии).  [c.251]

Т аблицл 7.IS. Винты установочные с коническим концом по ГОСТ 1476—75  [c.241]

Винты установочные со шлнцем с коническим концом, рис. I (из ГОСТ 1476—75) с цилиндрическим концом, рис. 2 (из ГОСТ 1478—75) мм  [c. 410]

Винты установочные с коническим концом и шести гранным у1лубленнем под ключ  [c.365]

Рис. 3. Винты установочные а — с концом коническим (ГОСТ 1476-64 ), плоским (ГОСТ 1477—64 ), цилиндрическим (ГОСТ 1478—64 ), засверленным (ГОСТ 1479—64 ) и фиксирующим коническим концом (ГОСТ 11073—64 ) Я = d б-с концом коническим (ГОСТ 8878—64 ), плоским (ГОСТ 11074—64 ) и цилин дричесним (ГОСТ 11075—64 ) А ж ж 0,55d, D ж 0,6d с - по ГОСТ 13896—68 Aж0,5d, Dж0,6d г — с концом цилиндрическим (ГОСТ
Рис. 1. Винт установочный с коническим концом, применяющийся во вращающи-чся доталя.ч (по ГОСТ 1476—64 ). (См. Приложение, табл. 9.)
Рис. 2. Винт установочный с цилин дрическоп головкой и засверленным концом (по ГОСТ 10977—64 ), (См, Приложение, табл. 9.)

Машиностроительное черчение (1985) -- [ c. 204 ]

Машиностроительное черчение (1987) -- [ c.153 ]

Основы конструирования Справочно-методическое пособие Кн.3 Изд.2 (1977) -- [ c.3 , c.57 ]

Инженерная графика Издание 7 (2005) -- [ c.210 ]

Основы конструирования Книга2 Изд3 (1988) -- [ c.94 , c.97 ]

Справочное руководство по черчению (1989) -- [ c.378 , c.379 ]

Инженерная графика Издание 3 (2006) -- [ c.185 , c.287 ]

Детали машин Курсовое проектирование (2002) -- [ c. 515 , c.516 ]

Справочник машиностроителя Том 4 (1956) -- [ c.558 , c.559 , c.560 , c.561 ]



DIN 913, ГОСТ 11074 - Винты установочные с внутренним шестигранником и плоским концом из нержавеющей стали А2 / AISI 304

Винт нержавеющий (сталь А2, AISI 304) установочный с внутренним шестигранником и плоским концом. ГОСТ 11074, DIN 913.

Стандарт DIN 913 соответствует ГОСТ 11074

Описание:
Винт DIN 913 установочный с внутренним шестигранником и плоским концом.
Материалы:
Нержавеющая сталь А2 / AISI 304

Количество в упаковке:
указано в ячейках таблицы (см. ниже).
Цвет обозначает:
100  –   товар есть на складе.
100&nbsp –   товар есть на складе в кол-ве 1-3 упаковки.
100&nbsp –   отгрузка со склада в Москве в течение 3-4 недель после оплаты.
Eсли Вы заинтересованы в постоянных покупках поинформируйте наш отдел продаж.
Чтобы узнать цену и перейти на страницу товара, наведите курсор на ячейку в таблице или кликните в ячейке по количеству в упаковке
Размеры винтов (болтов) DIN 913 в мм:
Для винтаM1,6M2M2,5M3M4M5M6M8M10M12M16M20
t 1,5 1,6 2 2 2,5 3 3,5 5 6 8 10 12
s 0,7 0,9 1,3 1,5 2 2,5 3 4 5 6 8 10
L В таблице указано количество штук в упаковке
2 200 500
3 200 500 500 500 500
4 200 500 500 500 500 500
5 200 500 500 500 500 500 200
6 200 500 500 500 500 500 200 200
8 200 500 500 500 500 500 200 200
10   500 500 500 500 500 200 200 200
12   500 500 500 500 500 200 200 200 100
14       500   500 200
16   500 500 500 500 500 200 200 200 100 50
20       500 500 500 200 200 200 100 50 50
25       500 500 200 200 200 100 100 50 50
30       200 200 200 200 200 100 100 50 50
35           200 200 200 100 100 50 50
40       200 200 200 200 200 100 100 50 50
45             200 200 100 100 50 50
50             200 200 100 100 50 50
60             200 200 100 100 50 50
70             200 200 100 50 50 25
80               200 100 50 25 25
90                 100 50 25 25
100                     25 25

Винт установочный ГОСТ 11074/DIN 913 A2

Для производства метизов данной группы используется сталь 45Н твердости (1/10 по Бриннелю), которая в процессе изготовления покрывается гальванической оцинковкой. Используемая сталь является нержавеющей, что обеспечивает устойчивость к агрессивным средам и повышенной влажности. В зависимости от планируемой сборки можно выбрать винты установочные из стали А4, А2 или А1, а также класса прочности 8.8, 12.9, 10.9.

Данные метизы позволяют надежно зафиксировать положение нескольких деталей. Для лучшей фиксации на концах винтов предусмотрены углубления, выступы или отверстия, которые совпадают с заготовленными в конструкции пазами. Данные винты DIN 913 имеет плоские концы и подходит для плотного соединения деталей с уже имеющимися резьбовыми отверстиями.

Винты установочные не имеют головки. Непосредственно в самом винте сделан шлиц, помогающий фиксировать деталь при полном вкручивании. DIN 913 является на сегодняшний день европейским стандартом установочных винтов, поскольку отличается высокой прочностью, а также подходит под шестигранную отвертку. Отметим, что существуют и другие виды винтов под крестообразную или плоскую отвертку, однако многие страны Европы от них уже отказались по причине неудобства постоянного подбора на соответствие строительных инструментов.

DIN 913 благодаря особой форме шлица также является достаточно практичным метизом, позволяющим прилагать к нему большую нагрузку, что не влечет за собой какого-либо повреждения крепежа. Выбор инструмента для работы с DIN 913 не вызывает особых трудностей.



Номинальный диаметр резьбы d 1,6 2 2,5 3 4 5 6 8 10 12 16 20 24
Шаг резьбы Р 0,35 0,4 0,45 0,5 0,7 0,8 1 1,25 1,5 1,75 2 2,5 3
dz макс. 0,8 1 1,5 2 2,5 3,5 4 5,5 7 8,5 12 15 18
мин. 0,55 0,75 1,25 1,75 2,25 3,2 3,7 5,2 6,64 8,14 11,57 14,57 17,57
df   Внутренний диаметр резьбы
е мин. 1) 0,803 1,003 1,427 1,73 2,3 2,87 3,44 4,58 5,72 6,86 9,15 11,43 13,72
S номин. 0,7 0,9 1,3 1,5 2 2,5 3 4 5 6 8 10 12
мин. 0,711 0,889 1,27 1,52 2,02 2,52 3,02 4,02 5,02 6,02 8,025 10,026 12,032
макс. 0,724 0,902 1,295 1,545 2,045 2,56 3,08 4,095 5,095 6,095 8,115 10,115 12,142
tмин 2) 0,7 0,8 1,2 1,2 1,5 2 2 3 4 4,8 6,4 8 10
3) 1,5 1,7 2 2 2,5 3 3,5 5 6 8 10 12 15



Длина l, мм Теоретическая масса 1000 шт. стальных винтов, кг ≈, при номинальном диаметре резьбы d, мм
1,6 2 2,5 3 4 5 6 8 10 12 16 20 24
2 0,026 0,032 0,033 0,039
2,5 0,028 0,042 0,045 0,054 0,065
3 0,036 0,043 0,058 0,069 0,085
4 0,052 0,063 0,072 0,085 0,126
5 0,068 0,083 0,097 0,115 0,143
6 0,084 0,103 0,122 0,145 0,4
8 0,108 0,143 0,172 0,205 0,55 0,87 1,21
10   0,183 0,222 0,265 0,71 1,11 1,56
12     0,272 0,325 0,86 1,36 1,91 3,3
16       0,445 1,17 1,86 2,61 4,57 7,05 9,62
20         1,48 2,35 3,33 5,85 9,06 12,54 22,2?
25           2,97 4,2 7,44 11,58 16,25 28,95 44,34
30             5,08 9,03 14,08 19,87 35,09 54,69 75,72
35               10,63 16,6 23,48 42,25 65,1 90,09
40               12,22 19,12 27,1 48,95 75,52 105,16
45               13,81 21,64 30,8 55,6 85,97 120,13
50               15,41 24,15 34,42 62,31 96,38 135,11
55                 26,57 38,03 68,94 106,82 150,08
60                 29,08 41,73 75,6 117,25 165,05
70                 34,11 48,96 88,96 138,08 195,09
80                   56,29 102,29 158,88 225,03
90                     115,59 179,71 255,07
100                       200,57 286,08

Национальный орган по стандартам и метрологии

ГОСТ 1476-93 Установочные винты с прямым шлицем и конусом. Классы продукции А и В. Технические характеристики Активный
русский 2800
ГОСТ 1477-93 Установочные винты с прямым шлицем и прямым шлицем. Классы продукции А и В. Технические характеристики Активный
русский 2400
ГОСТ 1478-93 Установочные винты с прямым шлицем и прямым шлицем. Классы продукции А и В. Технические характеристики Активный
русский 2800
ГОСТ 1479-93 Установочные винты с прямым шлицем и прямым шлицем. Классы продукции А и В. Технические характеристики Активный
русский 2800
ГОСТ 8878-93 Установочные винты с внутренним шестигранником и конусом. Классы продукции А и В. Технические характеристики Активный
русский 3200
ГОСТ 11074-93 Установочные винты с плоской головкой и внутренним шестигранником.Классы продукции А и В. Технические характеристики Активный
русский 2800
ГОСТ 11075-93 Установочные винты с внутренним шестигранником и заглушкой. Классы продукции А и В. Технические характеристики Активный Госстандарт России
-
русский 2800
ГОСТ 18126-94 Болты и гайки с диаметром резьбы более 48 мм. Общие технические условия Активный
русский 4400
ГОСТ 21249-96 Болты с тупым концом общего назначения.Основные параметры и габариты Активный
русский 2400
ГОСТ 24379. 0-2012 Фундаментные болты. Общие технические условия Активный
русский 3200
ГОСТ 24379.1-2012 Фундаментные болты. Конструкция и габариты Активный
русский 2000
ГОСТ 30560-98 Винты с цилиндрической полусферической головкой классов точности А и В. Конструкция и размеры Активный
русский 2400
ГОСТ 32484.3-2013 Высокопрочные анкерные болтовые соединения для предварительного натяга. System HR - Болт с шестигранной головкой в ​​сборе Активный
русский 9600

Законы Армении | Официальная нормативная библиотека - ГОСТ 1485-84

Продукт содержится в следующих классификаторах:

Классификатор ISO

» 21 МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ » 21. 060 Крепеж » 21.060.10 Болты, винты, шпильки »

Национальные стандарты » 21 МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ » 21.060 Крепежные детали » 21.060.10 Болты, винты, шпильки »

Национальные стандарты для сомов » Последнее издание » G Машины, оборудование и инструменты » Крепежные элементы G3 для общего машиностроения » Винты G32.Шпильки »

В качестве замены:

ГОСТ 1485-75 - Винты установочные с квадратной головкой и острием. Конструкция и размеры

Ссылки на документы:

ГОСТ 10549-80 - Биение резьбы винтовых. Промывка резьбы, общее биение резьбы, поднутрения и фаски

ГОСТ 12414-66 - Концы болтов, винтов и шпилек. Размеры

ГОСТ 12414-94 - Концы болтов, винтов и шпилек. Размеры

ГОСТ 1485-75 - Винты установочные с квадратной головкой и острием. Конструкция и размеры

ГОСТ 1759.0-87 - Болты, винты, шпильки и гайки. Характеристики.

ГОСТ 1759.1-82 - Болты, винты, шпильки и гайки. Допуски, методы контроля размеров и отклонений формы и ориентации поверхности

ГОСТ 1759.2-82 - Болты, винты и шпильки. Дефекты поверхности и методы контроля

ГОСТ 1759.4-87 - Болты, винты и шпильки. Механические свойства и методы испытаний

ГОСТ 24670-81 - Болты, шурупы и шурупы для дерева.Радиус под головой

ГОСТ 24705-2004 - Основные нормы взаимозаменяемости. Метрическая винтовая резьба. Основные размеры

ГОСТ 24705-81 - Основные нормы взаимозаменяемости. Метрическая винтовая резьба. Основные размеры

ГОСТ 25556-82 - Винты установочные. Механические свойства и методы испытаний

Клиенты, которые просматривали этот товар, также просматривали:


Нагрузки и удары

Язык: английский

Сосуды и аппараты стальные сварные. Общие технические условия

Язык: английский

Единая система конструкторской документации. Правила выполнения эксплуатационных документов

Язык: английский

Углеродистая сталь обыкновенного качества. Классы

Язык: английский

Колонны.Технические требования

Язык: английский

Сосуды, аппараты и технологические установки, работающие при температуре ниже минус 70 ° C. Технические требования

Язык: английский

Текстильные материалы и изделия из них. Метод определения толщины

Язык: английский

Неэлектрическое оборудование для использования во взрывоопасных зонах.Часть 8. Защита погружением в жидкость «к»

Язык: английский

Металлические материалы. Метод испытания на изгиб

Язык: английский

Топливо нефтяное. Мазут. Технические характеристики

Язык: английский

Бытовые услуги.Косметическая татуировка. Общие требования

Язык: английский

Ткани текстильные. Методы определения гигроскопических и водоотталкивающих свойств

Язык: английский

Нетканые материалы. Методы определения прочности

Язык: английский

Теплоизолированные конструкции промышленных трубопроводов.Метод испытания на распространение пламени

Язык: английский

Листы холоднокатаные тонкие из низкоуглеродистой стали для холодной штамповки. Технические характеристики

Язык: английский

Неэлектрическое оборудование для использования во взрывоопасных зонах. Часть 6. Защита контролем источника возгорания «б»

Язык: английский

Единая система конструкторской документации.Электронный бортовой журнал. Общие принципы

Язык: английский

Неэлектрическое оборудование для потенциально взрывоопасных сред. Часть 5. Защита конструкционной безопасностью «c»

Язык: английский

Государственная система обеспечения единства измерений. Проверка испытательного оборудования. Общие принципы

Язык: английский

Текстильные материалы.Текстильные материалы, нетканые материалы и штучные изделия. Методы определения линейных размеров, линейной и поверхностной плотности

Язык: английский

ВАШ ЗАКАЗ ПРОСТО!

ArmeniaLaws.com - ведущая в отрасли компания со строгими стандартами контроля качества, и наша приверженность точности, надежности и точности является одной из причин, по которым некоторые из крупнейших мировых компаний доверяют нам обеспечение своей национальной нормативно-правовой базы и перевод критически важных сложная и конфиденциальная информация.

Наша нишевая специализация - локализация национальных нормативных баз данных, включающих: технические нормы, стандарты и правила; государственные законы, кодексы и постановления; а также кодексы, требования и инструкции агентств РФ.

У нас есть база данных, содержащая более 220 000 нормативных документов на английском и других языках для следующих 12 стран: Армения, Азербайджан, Беларусь, Казахстан, Кыргызстан, Молдова, Монголия, Россия, Таджикистан, Туркменистан, Украина и Узбекистан.

Размещение заказа

Выберите выбранный вами документ, перейдите на «страницу оформления заказа» и выберите желаемую форму оплаты. Мы принимаем все основные кредитные карты и банковские переводы. Мы также принимаем PayPal и Google Checkout для вашего удобства. Пожалуйста, свяжитесь с нами для любых дополнительных договоренностей (договорные соглашения, заказ на поставку и т. Д.).

После размещения заказа он будет проверен и обработан в течение нескольких часов, но в редких случаях - максимум 24 часа.

Документ / веб-ссылка для товаров на складе будет отправлена ​​вам по электронной почте, чтобы вы могли загрузить и сохранить ее для своих записей.

Если товары отсутствуют на складе (поставка сторонних поставщиков), вы будете уведомлены о том, для каких товаров потребуется дополнительное время. Обычно мы поставляем такие товары менее чем за три дня.

Как только заказ будет размещен, вы получите квитанцию ​​/ счет, который можно будет заполнить для отчетности и бухгалтерского учета. Эту квитанцию ​​можно легко сохранить и распечатать для ваших записей.

Гарантия лучшего качества и подлинности вашего заказа

Ваш заказ предоставляется в электронном формате (обычно это Adobe Acrobat или MS Word).

Мы всегда гарантируем лучшее качество всей нашей продукции. Если по какой-либо причине вы не удовлетворены, мы можем провести совершенно БЕСПЛАТНУЮ ревизию и редактирование приобретенных вами продуктов. Кроме того, мы предоставляем БЕСПЛАТНЫЕ обновления нормативных требований, если, например, документ имеет более новую версию на дату покупки.

Гарантируем подлинность. Каждый документ на английском языке сверяется с оригинальной и официальной версией. Мы используем только официальные нормативные источники, чтобы убедиться, что у вас самая последняя версия документа, причем все из надежных официальных источников.

Винт установочный ГОСТ 1484 84. Винты установочные с квадратной головкой и цилиндрическим концом классов точности А и

.

ГОСТ 1482-84.

Группа G32.

Межгосударственный стандарт

Установочные винты с квадратной головкой
И цилиндрический конец классов точности А и

Конструкция и размер

Установочные винты с квадратной головкой и упором.
Сорта продукта A и B. Конструкция и размеры

ISS 21.060.10
OKP 12 8400.

Дата введения 1986-01-01

Подробная информация

1. Разработано и изготовлено Министерством Станк-Инструмент Приборостроение СССР

Разработчики

В.Г.Сергин, А.М.Свиридов, Н.И.Тонова, Н.И. Денисова

2. УТВЕРЖДЕНО И ВНЕДРЕНО ПОСТАНОВЛЕНИЕМ Госкомстата СССР от 08.05.84 N 1589

3.Вместо ГОСТ 1482-75

четыре. Справочная нормативно-техническая документация

5. Издание с изменением N 1, утверждено в июле 1987 г. (IUS 12-87)

1. Настоящий стандарт распространяется на установочные винты с номинальным диаметром резьбы от 6 до 20 мм.

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в таблице.


Пример легенда Класс точности винта, диаметр резьбы = 10 мм, с полем допуска, длина = 25 мм, класс прочности 14Н, без покрытия:

То же, класс точности А, класс прочности 45н, из стали 40х с химическим оксидным покрытием, пропитанным маслом:

То же, из латуни LAN 59-1, без покрытия:

1, 2.

3. Резьба - по ГОСТ 24705 шаг резьбы большой. Обнаруженная резьба - нормальная по ГОСТ 10549.

4. Радиус под головкой - по ГОСТ 24670.

5. Конец винта цилиндрический по ГОСТ 12414.

6. Допуски и методы контроль размеров, отклонений формы и расположения поверхностей - по ГОСТ 1759.1.

7. Дефекты поверхности и методы контроля - по ГОСТ 1759.2.

8. Механические свойства и методы испытаний: из углеродистой и легированной стали - по ГОСТ 25556, из коррозионно-стойкой, жаропрочной, жаропрочной стали и из цветных сплавов - по ГОСТ 1759.1, ГОСТ. 1759.2, ГОСТ 1759.4.

(Измененная редакция, изм. № 1).

9. Винты должны изготавливаться с покрытиями: хромированным цинком, хромированным кадмием, никелем, оксидом, пропитанным маслом, фосфатом, пропитанным маслом или без покрытия.

10.Остальные технические требования - по ГОСТ 1759.0.

(Измененная редакция, изм. № 1).

11. Теоретический вес винтов указан в заявке.

Приложение (Ссылка). Теоретическая масса 1000 шт. Винты стальные

ПРИЛОЖЕНИЕ
Артикул

Масса теоретическая 1000 шт. стальные винты, кг

Длина винта, мм

Диаметр резьбы условный, мм

Примечание.Для определения массы саморезов из других материалов указанные в таблице значения масс необходимо умножить на коэффициент: 0,97 - для бронзы, 1,08 - для латуни, 0,356 - для алюминиевого сплава.

ПРИЛОЖЕНИЕ. (Измененная редакция, изм. № 1).

Текст электронного документа
подготовлен ЗАО «Кодекс» и просверлен по:
официальная редакция
Винты классов точности А и V.
Технические характеристики: Сб. стандарты. -
М .: Стандинформ, 2006

Дата введения 01.01,86

1. Настоящий стандарт распространяется на установочные винты с номинальным диаметром резьбы от 6 до 20 мм.

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в таблице.

Д. = (0,90 ¸ 0,95) С.

Условный диаметр резьбы d.

Размер под ключ S.

Высота головы к.

Диаметр описываемой окружности эл.

Win длина л.

Стандартная длина

Пример условного обозначения класса точности по диаметру резьбы d. = 10 мм, с полем допуска 6г, длина л. = 25 мм, прочность 14Н, без покрытия:

Винт B. . M10 - 6G ´ 25 . 14 Н. ГОСТ 1482-84

То же, класс точности А, класс прочности 45н, из стали 40х с химическим оксидным покрытием, пропитанным маслом:

Винт A. . M10 - 6 г. ´ 25 . 45 Х. . 40 Х. . 05 ГОСТ 1482-84

То же, из латуни LAN 59-1, без покрытия:

Винт A. . M10 - 6G ´ 25 . 32 ГОСТ 1482-84

1, 2.

5. Конец винта цилиндрический по ГОСТ 12414.

6. Допуски и методы контроля размеров, отклонений формы и расположения поверхностей - по ГОСТ 1759.1.

7. Дефекты поверхности и методы контроля - по ГОСТ 1759.2.

8. Механические свойства и методы испытаний винтов: из углеродистой и легированной стали - по ГОСТ 25556, из коррозионно-стойкой, жаропрочной, жаропрочной стали и из цветных сплавов - по ГОСТ 1759.1, ГОСТ 1759.2, ГОСТ 1759.4.

(Редакция доработанная, изм. №1).

9. Винты должны изготавливаться с покрытиями: хромированным цинком, хромированным кадмием, никелем, оксидом, пропитанным маслом, фосфатом, пропитанным маслом или без покрытия.

10. Остальные технические требования - по ГОСТ 1759.0.

(Редакция доработанная, изм. №1).

11. Теоретическая масса винтов указана в справочной заявке.

ПРИЛОЖЕНИЕ

Номер ссылки

Масса теоретическая 1000 шт. стальные винты, кг

Win длина л. , мм

Условный диаметр резьбы d., мм

Примечание.Для определения массы саморезов из других материалов указанные в таблице значения масс необходимо умножить на коэффициент: 0,97 - для бронзы, 1,08 - для латуни, 0,356 - для алюминиевого сплава.

(Редакция доработанная, изм. №1).

Информация о деталях

1. Разработан и изготовлен Министерством инструментальной и приборной промышленности СССР.

Исполнители

В.Г. Сергей, А. Свиридов, Н. Антонова, Н. Денисов

2.УТВЕРЖДЕНО И ВНЕДРЕНО ПОСТАНОВЛЕНИЕМ ГОСУДАРСТВЕННОГО КОМИТЕТА СССР по стандартам от 08.05.84 г. № 1589

.

4. Справочная нормативно-техническая документация

5. Издание с изменением № 1, утверждено в июле 1987 г. (МСУ 12-87)

Установочные винты с квадратной головкой и упором.

Продукция классов A и B. Конструкция и размеры

МКЦ 21.060.10 ОКП 12 8400

Дата введения 01.01.86

1. Настоящий стандарт распространяется на установочные винты с номинальным диаметром резьбы от 6 до 20 мм.

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в таблице.

Edition Официальный ★

Перепечатка запрещена

Условный диаметр резьбы D

Размер под ключ S

Высота головки K.

Диаметр описываемой окружности E

Стандартный

pRIMER COLOR CLOCK RAM RIMER>, диаметр резьбы d = 10 мм, с полем допуска 6g, длина 1 = 25 мм, класс прочности 14N, без покрытия:

Винт B.МИ0-6ГХ 25,14х ГОСТ 1482-84

То же, класс точности А, класс прочности 45н, из стали 40х с химическим оксидным покрытием, пропитанным маслом:

Винт L. M10- 6G x 25,45n. 40x. 05 ГОСТ 1482-84

То же, из латуни LAN 59-11, без покрытия:

Винт L.MI0 6GX 25.32 Toast 1482-84

1, 2.

3. Резьба - по ГОСТ 24705, шаг резьбы большой. Сверло нормальное по ГОСТ 10549.

4. Радиус под головкой - по ГОСТ 24670.

5. Конец винта цилиндрический по ГОСТ 12414.

6. Допуски и методы контроля размеров, отклонений формы и расположения поверхностей - по ГОСТ 1759.1.

7. Дефекты поверхности и методы контроля - по ГОСТ 1759.2.

8. Механические свойства и методы испытаний винтов: из углеродистой и легированной стали - по ГОСТ 25556, из коррозионно-стойкой, жаропрочной, жаропрочной стали и цветных сплавов - по ГОСТ 1759.1, ГОСТ 1759.2, ГОСТ 1759.4.

(Редакция доработанная, изм. №1).

9. Винты должны быть изготовлены с покрытиями: хромированным цинком, хромом-кадмиевым, никелевым, оксидным, пропитанным маслом, фосфатом, пропитанным маслом или без покрытия.

10. Остальные технические требования - по ГОСТ 1759.0.

(Редакция доработанная, изм. №1).

11. Теоретический вес винтов указан в заявке.

ПРИЛОЖЕНИЕ

Номер ссылки

Масса теоретическая 1000 шт.стальные винты, кг

Длина винта /, мм

Условный диаметр резьбы D, мм

Примечание.Для определения массы саморезов из других материалов указанные в таблице значения масс необходимо умножить на коэффициент: 0,97 - для бронзы, 1,08 - для латуни, 0,356 - для алюминиевого сплава.

ПРИЛОЖЕНИЕ. (Редакция доработанная, изм. №1).

Информация о деталях

1. Разработан и изготовлен Министерством инструментальной и приборной промышленности СССР.

Разработчики

В.Г. Серегин, А.М. Свиридов, Н.И. Антонова, Н.И.Денисова

2. УТВЕРЖДЕНО И ВНЕДРЕНО ПОСТАНОВЛЕНИЕМ ГОСУДАРСТВЕННОГО КОМИТЕТА СССР по стандартам от 08.05.84 г. № 1589

.

3. Взамен ГОСТ 1482-75

4. Справочная нормативно-техническая документация

Номер точки

ГОСТ 1759.0-87 ГОСТ 1759.1-82 ГОСТ 1759.2-82 ГОСТ 1759.4-87 ГОСТ 10549-80 ГОСТ 12414-94 ГОСТ 24670-81 ГОСТ 24705-2004 ГОСТ 25556-82

6, 8

5. Издание с изменением № 1, утверждено в июле 1987 г. (МСУ 12-87)

Дата введения 01.01,86

1. Настоящий стандарт распространяется на установочные винты с номинальным диаметром резьбы от 6 до 20 мм.

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в таблице.

мМ.

Условный диаметр резьбы d.

Размер под ключ S.

Высота головы к.

Диаметр описываемой окружности эл.

Win длина л.

Стандартная длина

Пример условного обозначения класса винта точности диаметра резьбы ММ, с полем допуска 6г, длиной л. = 25 мм, прочность 14Н, без покрытия:

Винт B. . М. 10-6 г. × 25,14н ГОСТ 1482-84

То же, класс точности А, класс прочности 45н, из стали 40х с химическими оксидными покрытиями с пропиткой маслом:

Винт a.m10-6g × .25.45h.40x.05 ГОСТ 1482-84

Также из латуни LAN 59-1, без покрытия:

Винт а.м10-6г × 25,32 ГОСТ 1482-84

1.2. ( Модифицированная редакция, изм. № 1. ).

3. Резьба - по ГОСТ 24705., шаг резьбы большой. Обнаруженные резьбы - Нормальный ГОСТ 10549.

4. Радиус под головкой - ГОСТ 24670.

5. Конец винта - цилиндрический ГОСТ 12414.

6. Допуски и методы контроля размеров, отклонений формы и расположения поверхностей - по ГОСТ 1759.1.

7. Дефекты поверхности и методы контроля - ГОСТ 1759.2.

8. Механические свойства и методы испытаний: углеродистая и легированная сталь - ГОСТ 25556., из коррозионно-стойкой, жаропрочной, жаропрочной стали и сплавов цветных металлов - по ГОСТ 1759.1, ГОСТ 1759.2, ГОСТ 1759.4.

9. Винты должны изготавливаться с покрытиями: хромированным цинком, хромированным кадмием, никелем, оксидом, пропитанным маслом, фосфатом, пропитанным маслом или без покрытия.

10. Остальные технические требования - ГОСТ 1759.0.

(Редакция измененная, изм.1).

11. Теоретический вес винтов указан в заявке.

ПРИЛОЖЕНИЕ
Ссылка

Масса теоретическая 1000 шт. стальные винты, кг

Длина винта л. ММ.

Условный диаметр резьбы d. , мм

Примечание.Для определения массы саморезов из других материалов указанные в таблице значения масс необходимо умножить на коэффициент: 0,97 - для бронзы, 1,08 - для латуни, 0,356 - для алюминиевого сплава.

ПРИЛОЖЕНИЕ . ( Модифицированная редакция, изм. № 1. ).

Информация о деталях

1. Разработано и изготовлено Министерством инструментальной и приборной промышленности СССР.

Разработчики

В.Г. Сергей, А.М. Свиридов, Н. Антонова, Н. Денисов

2. УТВЕРЖДЕНО И ВНЕДРЕНО ПОСТАНОВЛЕНИЕМ ГОСУДАРСТВЕННОГО КОМИТЕТА СССР по стандартам от 08.05.84 № 1589.

3. Взамен ГОСТ 1482-75

4. Справочные нормативно-технические документы

5. Издание с изменением № 1, утверждено в июле 1987 г. (МСУ 12-87)

Установочный винт из нержавеющей стали 316, Установочный винт SS 316 Производитель, Экспортер

Мы являемся экспертами в экспорте установочного винта SS 316 по всему миру.

Мы являемся экспортером установочного винта SS 316 во всем мире, например, в Канаде, Алжире, Швеции, Кувейте, Бразилии, Венесуэле, Португалии, Дании, Бельгии, Мексике, Мексике, Польше, Гамбии. , Шри-Ланка, Словакия, Финляндия, Оман, США, Перу, Катар, Эквадор, Ирландия, Румыния, Гонконг, Нидерланды, Гана, Нигерия, Венгрия, Южная Корея, Израиль, Литва, Колумбия, Иран, Афганистан, Намибия, Сербия , Иран, Саудовская Аравия, Иордания, Италия, Россия, Вьетнам, Ливан, Украина, Бахрейн, Макао, Тринидад и Тобаго, Тунис, Новая Зеландия, Коста-Рика, Эстония, Индонезия, Китай, Великобритания, Нигерия, Польша, Греция, Бутан , Чили, Аргентина, Тибет, Чешская Республика, Испания, Беларусь, Таиланд, Тайвань, Южная Африка, Зимбабве, Марокко, Объединенные Арабские Эмираты, Германия, Азербайджан, Малайзия, Австрия, Индия, Бангладеш, Хорватия, Ливия, Монголия, Франция, Турция , Боливия, Ирак, Египет, Болгария, Ангола, Пакистан, Чили, Сингапур, Кения, Непал, Филиппины, Габон, Пуэрто-Рико, Норвегия, Швейцария, Йемен, Казахстан, Австралия, Япония.


Мы являемся поставщиком установочного винта из нержавеющей стали 316 в Индии

Мы являемся поставщиком установочного винта из нержавеющей стали 316 в Индии, таком как Эрнакулам, Лагос, Маскат, Секундерабад, Калькутта, Хайдарабад, Висакхапатнам, Анкара, Сеул, Перт, Коимбатур, Индор, Лондон, Эль-Джубайль, Нью-Йорк, Каир, Коломбо, Нагпур, Джакарта, Эдмонтон, Сингапур, Сидней, Манама, Атырау, Кодже-си, Аль-Хобар, Пимпри-Чинчвад, Торонто, Карачи, Милан, Джидда, Нашик, Тегеран , Бхопал, Калгари, Даллас, Порт-оф-Спейн, Нави Мумбаи, Раджкот, Мехико, Дубай, Курбевуа, Вадодара, Москва, Брисбен, Пусан, Монреаль, Джайпур, Канпур, Абу-Даби, Ахмедабад, Пуна, Мельбурн, Лахор, Фаридабад, Лос-Анджелес, Куала-Лумпур, Рио-де-Жанейро, Хошимин, Гонконг, Ченнаи, Тируванантапурам, Лудхиана, Кувейт, Ахваз, Вунгтау, Ханой, Шарджа, Гранада, Ульсан, Гургаон, Нью-Дели, Сурат, Стамбул , Бангкок, Бангалор, Богота, Мадрид, Ранчи, Ховра, Хьюстон, Доха, Петалинг-Джая, Эр-Рияд, Джамшедпур, Чандигарх, Калифорния ракас, Мумбаи, Алжир, Ла-Виктория, Нойда, Тиёда, Даммам, Кимхэ-си, Абердин, Барода, Сантьяго, Тане, Харьяна.

DIN 7516 Саморезы по металлу

Мы производим самонарезающие винты по металлу DIN 7516 из высококачественных стандартных материалов или материалов по индивидуальному заказу. Самонарезающие винты по металлу DIN 7516 специально разработаны для вырезания отверстий, поскольку они ввинчиваются в материал. Самонарезающие винты по металлу DIN 7516 представляют собой винты по металлу с плоской головкой (Phillips). Самонарезающие винты по металлу DIN 7516 обычно выпускаются с полностью нарезным хвостовиком.Головка самонарезающего винта по металлу DIN 7516 имеет плоскую верхнюю поверхность и конусообразную опорную поверхность с углом головки приблизительно 90 °. Саморезы по металлу DIN 7516 спроектированы и разработаны нашими инженерами и специалистами по крепежу. Наш производитель принимает во внимание спецификации клиента и все критические параметры. Они построили его точно и аккуратно Dimension. Мы предлагаем самонарезающие винты по металлу DIN 7516 с другим типом формы, резьбой, головкой, размером, материалом, отделкой и любыми другими параметрами.Ассортимент самонарезающих винтов по металлу DIN 7516 также доступен с различными вариантами отделки, гальваники или покрытия, такими как олово, цинк (желтый, белый, синий, черный), горячее цинкование, хром, никель-латунь, черный оксид, Электрооловянное, фосфатное, порошковое покрытие и любое другое в соответствии с требованиями.

Ниже приведены спецификации и информация о самонарезающих винтах по металлу DIN 7516.

Материал:

  • Сталь A1, A2, A4
  • Нержавеющая сталь A1, A2, A4
  • Углеродистая сталь
  • Низкоуглеродистая сталь (MS)

Методы заправки:

  • Нарезание резьбы, шлифование резьбы, профилирование валков, литье и формование резьбы

DIN 7516 Саморезы по металлу Формы резьбы:

  • Метрическая резьба ISO, американская национальная резьба (NC, NF, NS, NPT), американская унифицированная резьба (UNC, UNF), британская стандартная резьба Витворта (BSW, BSF) или любая специальная резьба.

Саморезы по металлу DIN 7516 Приводы:

  • шлицевой
  • Филипс
  • Шестигранник
  • Звезда
  • Квадрат
  • Торкс
  • Шестигранник
  • Шестигранник с прорезью / Шестигранник без паза
  • Головка шестигранная
  • Pozidrive

Характеристики:

  • Цинковое покрытие увеличивает срок службы.
  • Эквивалентный стандарт: ГОСТ 10619-80, ГОСТ 10620-80 и ГОСТ 10621-80.
  • Устойчив к коррозии и влажности.
  • Обычно доступны с полной резьбой и большим диаметром.
  • Шаг резьбы указывается всегда.
  • Обеспечивают сильную удерживающую способность.
  • Соответствие RoHS и REACH.
  • Внесены в списки UL и cUL.
  • Помогите удалить материал из пилотного отверстия в носителе.
  • Доступны как в метрической, так и в дюймовой системе.
  • Улучшенный внешний вид.

Промышленное назначение и использование:

  • Самонарезающие винты по металлу DIN 7516 широко используются для крепления, соединения и установки.
  • Его чаще всего выбирают для тонкостенных подложек из более мягких материалов.
  • Самонарезающие винты по металлу DIN 7516 используются в автомобильной, автомобильной, механической и строительной отраслях.
  • Также используется для применений, когда головка должна быть заподлицо с сопрягаемой поверхностью основы.
Мы производим ряд самонарезных винтов по металлу DIN 7516 на основе пользовательских спецификаций (чертежей или образцов) и экспортируем их в США, Австралию, Германию, Нидерланды, Австрию, Финляндию, Швецию и другие европейские страны.Для получения более подробной информации, пожалуйста, свяжитесь с нами.

ГОСТ 5915-70

Гайка шестигранная DIN 934, ГОСТ 5915-70, ISO 4032 - наиболее распространенный вид гайки - стандартная гайка для комплектации любых объектов и ремонтного оборудования.

Гайки используются в виде набора для создания резьбового соединения с болтами, установочными винтами, стандартными винтами, шпильками и стержнем, а также другими крепежными деталями. Размер резьбы метрической или дюймовой гайки должен строго соответствовать размеру резьбы болтового соединения. Эти монтажные комплекты для гаек и болтов (винтов) также поставляются с шайбами ​​или пружинными выключателями.

Технические характеристики

0004 9504 2 9504 0,28.60000004 по запросу 82.60004 1450004 1450004 по запросу000400000058000 по запросу7
d - диаметр резьбы, мм S - размер под ключ, мм e - диаметр описанной окружности, не менее, мм м высота гайки, мм Шаг резьбы, мм Теоретическая масса 1000 шт, кг
ГОСТ 5915-70 DIN 934 ГОСТ 5915-70

5

00 DIN 934 934 934 934 934 ГОСТ 5915-70

DIN 934
2 4 4.2 4,32 1,6 1,6 0,4 ​​ 0,141 0,142
2,5 5 x по запросу x
3 5,5 5,9 6,01 2,4 2,4 0,5 0,377 0,384
3,5 6 x 2,8 0,6 x 0,514
4 7 7,5 7,66 3,2 3,2 0,7 8 8,6 8,79 4,7 4 0,8 1,44 1,23
6 десять 10.9 11,05 5,2 5 один 2,57 2,5
7 одиннадцать x по запросу x 5,5 x
8 13 14,2 14,38 6,8 6,5 1,25 5,55 5,2
десять 177 18,9 8,4 8 1,5 12,06 11,6
12 19 20,9 21,1 10,8 10,8
14 22 23,9 24,49 12,8 одиннадцать 2 28,91 25
16 24 26.2 26,75 14,8 13 2 37,61 33,33
восемнадцать 27 29,6 29,56
двадцать тридцать 33 32,95 восемнадцать 16 2,5 71,44 64,4
22 32 35 35 35 35 35 3503 19,8 восемнадцать 2,5 85,67 79
24 36 39,6 39,55 21,5 19 9 41 45,2 45,15 23,6 22 3 175,28 165
тридцать 46 50.9 50,85 25,6 24 3,5 242,54 223
33 пятьдесят по запросу 55.37 по запросу 288
36 55 60,8 60,79 31 29 4 416,78 393
3944 по запросу 31 4 по запросу 500,2
42 65 по запросу 71,3 по запросу 34 4.50004 4.5
45 70 по запросу 76.95 по запросу 36 4.5 по запросу 800
48 75 по запросу 38 5 по запросу 977
d - диаметр резьбы, мм S - размер под ключ, мм e описанный диаметр - окружность, не менее, мм м - высота гайки, мм Шаг резьбы, мм Теоретическая масса 1000 шт, кг
ГОСТ 5915-70 DIN 934 ГОСТ 5915-70 DIN 934 ГОСТ 5915-70 DIN 934
52 80 88.25 88,25 42 42 5 121 1220
56 85 93,56 93,56 45
60 90 по запросу 99,21 по запросу 48 5.5 по запросу 1690
64 95 104.86 104,86 51 51 6 199 1980
68 100 по запросу 110,51 по запросу по запросу 2300
72 105 116,16 116,16 58 58 6 269 2670
76 1105 110481 x 61 6 x 3060
80 115 127.46 127.46 64 64 120 x по запросу x 68 6 x по запросу
90 130 144.08 144.08 72 72 6 498 4930
сто 145 161.03 161.02 80 80
110 155 172,33 172,32 88 88 6 827 8200
125 180 200 180 200 200,57 сто сто 6 1300 12990
140 200 222,72 200,8 112 200,8 112 112
150 225 250.97 по запросу 128 по запросу 6 2483 по запросу
160 230 по запросу 128 6 по запросу 26500

Ссылка ГОСТ 5915-70

В наличии55 Товаров

Дата доступности: 2020-12-01

Лист данных

Марка
ГОСТ5915-70

Самая низкая цена на трубный фланец с установочным винтом в Китае - фланец с пластиной ГОСТ PN100 12821-80 - завод Xintai и производители

Мы посвятим себя тому, чтобы предоставить нашим уважаемым покупателям наиболее восторженно продуманные услуги для кованых нержавеющих фланцев, фитингов для труб из полиэтилена, резьбовых фланцев для унитазов.Мы предоставим лучшее качество, самую конкурентоспособную цену на рынке для всех новых и старых клиентов с самыми совершенными зеленые услуги.
Самая низкая цена на трубный фланец с установочным винтом - Плоский фланец ГОСТ PN100 12821-80 - Xintai Деталь:

Плоский фланец из кованой стали является наиболее распространенным фланцем. Сварочная форма заключается в том, чтобы вставить трубу во фланец для сварки. Фланец из кованой стали из листовой стали удобен для получения материалов, прост в изготовлении, дешев и широко используется. Благодаря хорошей комплексной производительности плоского приварного фланца пластинчатого типа он широко используется в базовых проектах, таких как химическая промышленность, строительство, водоснабжение, водоотведение, нефтяная, легкая и тяжелая промышленность, заморозка, санитария, электроэнергетика, авиакосмическая промышленность и т. Д. .

Тип: пластинчатый фланец
Давление:
1) ANSI B16.5: CLASS150. 300. 600. 900.1500. 2500
2) JIS 2220: 1К. 2К. 5К.10К.16К. 20К. 30K
3) DIN / ГОСТ / EN1092 / BS4504: PN6. PN10. PN16. PN25. PN40. PN64. PN100
4) SABS1123: 600 кПа, 1000 кПа, 1600 кПа. 2500 кПа. 4000Kpa
Модель:
1) ANSIB 16.5: 1 / 2-60 ″
2) JIS 2220: 15A-1500A
3) DIN / GOST / EN1092 / BS 4504: DN10-DN2000
4) SABS 1123: DN10- DN600
Материал: Q235, 20 #, 16Mn, A105, 304, 304L, 316, 316L, 321 и т. Д.

Jinan Xintai Forging Co., Ltd. была основана в 2008 году, занимает площадь 20 000 квадратных метров и в настоящее время насчитывает 200 сотрудников. Уже 12 лет специализируется на производстве фланцев. Компания выполнила комплексные операции по вырубке, ковке, термообработке, механической обработке, поверхностной обработке, упаковке и т. Д. Основные материалы продукции - углеродистая сталь, нержавеющая сталь, легированная сталь, алюминиевый сплав, фланцы из никелевых сплавов и поковки. Типы продуктов включают фланец PL, фланец SO, фланец WN, фланец с прорезью, глухую пластину BL, фланец специальной формы по индивидуальному заказу.Мы можем предоставить американский стандарт ANSI, немецкий стандарт DIN, британский стандарт BS, европейский стандарт EN1091, японский стандарт JIS, российский стандарт ГОСТ, итальянский стандарт UNI и другие международные стандарты с годовой производственной мощностью 200 миллионов тонн.







1. Все сырье поступает на завод для проверки материала, чтобы убедиться, что материал соответствует стандарту
2. Процесс прецизионной ковки применяется для улучшения внутренней структуры металла, улучшения механических свойств, несущей способности и стабильности металл
3.Используйте высокоточный токарный станок с ЧПУ для обработки, размер точный, строго в соответствии с соответствующими стандартами
4. Внешний круг каждого фланца отмечен диаметром марки, стандартом материала давления и другими знаками продукта, так что продукт может быть отслежено
5. Удовлетворение других потребностей клиентов в настройке

1. Производственная мощность: на заводе имеется пильный станок с ЧПУ, печь для нагрева природного газа, ковочный пневматический молот, расширительный станок, токарный станок с ЧПУ, печь для термообработки, сверлильный станок, упаковочный станок и другое оборудование.Он имеет встроенные функции вырубки, ковки, термообработки, механической обработки, обработки поверхности, упаковки и т. Д. В то же время он может настраивать нестандартные и специализированные продукты в соответствии с потребностями клиентов с годовым производством. мощность 20000 тонн.

2. Контроль качества: Основываясь на принципе «качество прежде всего, удовлетворенность клиентов», наша компания строго осуществляет внутреннее управление от сырья, поступающего на завод, до продуктов, покидающих завод, в строгом соответствии с требованиями процедуры, указанными в документах системы качества. , и устанавливает штатных инспекторов для строгого контроля качества продукции, чтобы обеспечить отслеживаемость каждой партии и каждого продукта для запроса.

3. Контроль доставки: Компания назначила профессионального администратора плана для подготовки производственного плана каждый день в соответствии с датой поставки клиента, контроля сырья, ковки, обработки, проверки и других связей, проверки ситуации реализации по графику. каждый день и вовремя корректировать. Скорость доставки достигает 99%.

4. Профессиональное обслуживание: Наше обязательство по предоставлению услуг - это не слоган, идея или реклама. Мы создали обширную, систематизированную и стандартизированную систему гарантийного обслуживания, чтобы гарантировать, что каждая ссылка выполняется на месте и тщательно обрабатывается.Мы предоставляем клиентам интегрированный системный механизм обслуживания предпродажного, внутреннего и послепродажного обслуживания и круглосуточные ответы в режиме онлайн.


Фотографии продукта:
Руководство по сопутствующей продукции:

продолжать совершенствоваться, чтобы гарантировать высокое качество товаров в соответствии со стандартными потребностями рынка и покупателя. В нашей организации уже установлена ​​процедура обеспечения высочайшего качества для самой низкой цены на трубный фланец с установочным винтом - пластинчатый фланец ГОСТ PN100 12821-80 - Xintai.Продукт будет поставляться во все страны мира, такие как: Перу, Финляндия, Брисбен , у нас 8-летний опыт производства и 5-летний опыт работы с клиентами по всему миру.наши клиенты в основном распространены в Северной Америке, Африке и Восточной Европе. мы можем поставлять продукцию высокого качества по очень конкурентоспособной цене.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
