Устьевое оборудование газовых скважин: Устьевое оборудование (УО) – Что такое Устьевое оборудование (УО)?

alexxlab | 14.01.2023 | 0 | Разное

Устьевое оборудование, виды, характеристики – Canam Pipe & Supply

Sep72021

blog

Добыча газа и нефти происходит с помощью скважин. Скважина — это горная выработка, которая имеет форму цилиндра. Устьевое оборудование — это устройство, которое монтируется на устье нефтяной или газовой скважины и предназначается для герметизации устья скважины в процессе бурения скважин. Так же, при помощи этого оборудования происходит регулировка режима работы скважины в период ее использования.

Устьевое оборудование может быть двух типов:

1) постоянно установленное;

2) съемное оборудование.

Устанавливается устьевое оборудование газовых скважин на колонный фланец или колонную обвязку. Характеристикой устьевого оборудования является его размер. Стоит отметить, что устьевое оборудование при поломке не останавливает все производство, детали можно легко заменить.

В состав данного оборудования входит:

• • Колонная головка — нужна для обвязки обсадных колонн. На ней устанавливают шайбу с подвешенными насосными трубами.

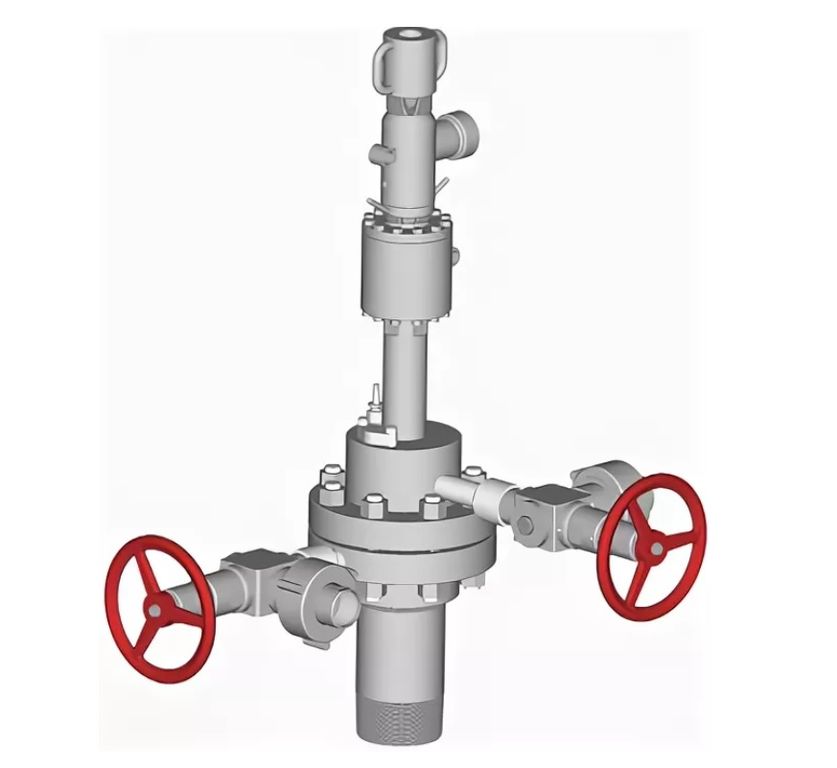

• • Фонтанная арматура для устьевого оборудования — обеспечивает подвеску колонн лифтового назначения, контролирует потоки. Фонтанная арматура может быть: тройниковая, вентильная, дроссельная и монометрическая. Для соединения компонентов арматуры используют фланцевые соединения устьевого оборудования согласно ГОСТ 28919-91.

• • Переводники, задвижки — используются для установки и обвязки оборудования.

• • Лубрикатор — нужен для исследования скважин;

• • Противовыбросовая арматура (крестовина, ручные приводы, разъемный желоб).

Виды устьевого оборудования

Устьевое оборудование УЭНЦ – предназначается для подвешивания колонны насосно-компрессорных труб и герметизации пространства. Состоит из трубной головки, в которой есть разъемный корпус и резиновое уплотнение.

Устьевое оборудование ШСНУ — состоит из угловых вентилей, устьевого патрубка с отборником и перепускного клапана. Предназначение данного оборудования: для герметизации устья скважин.

Фонтанное устьевое оборудование — предназначается для соединения колонной головки компрессорной колонной. Должно обеспечивать герметизацию межтрубного пространства.

Устьевое оборудование ОУ — включает в себя устьевой сальник, тройник и запорные краны.

Устьевое оборудование газовой скважины — предназначено для подачи газа в газозаборные сети и контролирует технологический режим работы скважины.

Покупателям

На станице нашего сайта Устьевое оборудование вы сможете найти все необходимые детали и запчасти для устьевого оборудования. Наши специалисты готовы помочь вам в выборе и предоставить всю необходимую информацию.

Author:

Шульга В.Г., Бухаленко Е.И. Устьевое оборудование нефтяных и газовых скважин

1. Файлы
2. Академическая и специальная литература
3. Нефтегазовая промышленность
4. org/ListItem” itemprop=”itemListElement”> Машины и оборудование нефтегазовой промышленности

Машины и оборудование нефтегазовой промышленности

• Эксплуатация, ремонт и монтаж бурового и нефтегазопромыслового оборудования

Нефтегазовая промышленность

• История нефтегазовой промышленности

• Машины и оборудование нефтегазовой промышленности

• Насосные и компрессорные станции магистральных трубопроводов

• Нефтегазовая периодика

• Нефтегазовое дело

• Нефтегазохранилища

• Нормативные документы по трубопроводам

• Расчет и проектирование газонефтепроводов

• Средства контроля и защиты трубопроводов

• Строительство, эксплуатация и ремонт трубопроводных систем

• Типовые серии и проекты

• Товароведение углеводородных продуктов

• Транспорт углеводородных ресурсов

Справочник

• формат jpg
• размер 54. 42 МБ
• добавлен 28 февраля 2011 г.

Справочная книга, М., «Недра», 1978. 235 с.

В справочной книге описывается устьевое оборудование глубоких и сверхглубоких нефтяных и газовых скважин—противовыбросовое, колонная головка, фонтанная арматура, манифольды, различные приспособления, применяемые при эксплуатации устьевого оборудования; изложены принцип работы устьевого оборудования и взаимосвязь его элементов; даны сведения по отечественным и зарубежным конструкциям колонных головок, превенторным установкам, мани-фольдам, гидравлической системе управления, фонтанной арматуре и ее элементов; приведены расчеты как отдельных видов оборудования (колонной головки, фонтанной арматуры, превенторов), так и наиболее ответственных узлов и деталей устьевого оборудования; рассмотрены монтаж и эксплуатация устьевого оборудования.

Справочная книга предназначена для работников нефтяной и газовой промышленности, проектно-конструкторских и научно-исследовательских институтов, а также для учащихся техникумов и вузов

Предисловие

Устьевое оборудование
Строительство скважин
Спуск обсадных колонн и их крепление
Конструкции скважин

Оборудование устья скважин
Колонные головки
Конструкции колонных головок
Колонная головка КГ-5-700
Монтаж и эксплуатация колонных головок

Пропивовыбросовое оборудование
Назначение и состав
Превенторные установки
Плашечные превенторы
Универсальный превентор
Вращающийся превентор
Гидравлическая система управления превенторными установками
Расчет превенторной установки
Расчет плашечного превентора
Расчет универсального превентора
Расчет задвижек
Расчет задвижки с гидравлическим приводом
Монтаж, работа и эксплуатация превенторной установки

Фонтанное оборудование
Схемы фонтанной арматуры
Конструкции фонтанной арматуры
Трубная головка
Задвижки фонтанной арматуры
Быстросменный штуцер
Гидравлический расчет
Расчет фонтанной арматуры
Расчет задвижки
Монтаж и эксплуатация фонтанной арматуры
Приспособления, применяемые при эксплуатации устьевого оборудования

Противокоррозионное устьевое оборудование

Требования, предъявляемые к устьевому оборудованию, работающему при низких температурах
Стандартизация устьевого оборудования
Узлы и детали устьевого оборудования
Фланцевые соединения
Детали корпуса
Затворы задвижек и уплотнение шпинделей
Быстроизнашивающиеся детали
Уплотнительные материалы
Устьевое оборудование для проведений тампонажных работ
Блок манифольда 1БМ-700
Арматура устья 2АУ-700
Краны высокого давления

Похожие разделы

1. Академическая и специальная литература
2. Геологические науки и горное дело
3. Бурение скважин
4. Буровое оборудование

1. Академическая и специальная литература
2. Нефтегазовая промышленность
3. Насосные и компрессорные станции магистральных трубопроводов

1. Академическая и специальная литература
2. Химия и химическая промышленность
3. Процессы и аппараты химической технологии
4. Процессы и аппараты нефтегазопереработки

Смотрите также

• формат htm, jpg, gif
• размер 38. 54 МБ
• добавлен 20 ноября 2009 г.

Введение 1. Геологические основы разработки нефтяных и газовых месторождений 2. Бурение нефтяных и газовых скважин 3. Разработка нефтяных и газовых месторождений 4. Эксплуатация нефтяных и газовых скважин 5. Промысловый сбор и подготовка нефти и природного газа 6. Транспортировка нефти и газа 7. Охрана недр и окружающей среды Список использованной литературыrn

• формат tif
• размер 26.95 МБ
• добавлен 07 января 2011 г.

Недра, 1989, 480 с. Описаны режимы разработки нефтяных и газовых месторождений, методы их регулирования. Приведены характеристики нефтегазопродуктивных пластов, способы исследования нефтяных и газовых скважин. Уделено внимание методам повышения нефтеотдачи пластов и воздействия на призабойную зону скважин. Рассмотрены технологии применения этих методов, а также способы эксплуатации скважин. Для учащихся нефтяных техникумов, обучающихся по специал…

• формат djvu
• размер 7.1 МБ
• добавлен 15 сентября 2011 г.

Недра, 1989, 480 с. Описаны режимы разработки нефтяных и газовых месторождений, методы их регулирования. Приведены характеристики нефтегазопродуктивных пластов, способы исследования нефтяных и газовых скважин. Уделено внимание методам повышения нефтеотдачи пластов и воздействия на призабойную зону скважин. Рассмотрены технологии применения этих методов, а также способы эксплуатации скважин. Для учащихся нефтяных техникумов, обучающихся по специал…

• формат pdf
• размер 5.32 МБ
• добавлен 08 апреля 2010 г.

Под ред. К.Р.Уразакова. – М.: ООО “Недра-Бизнесцентр”, 2000. -374 с.: ил. – ISBN 5-8365-0048-7. Содержание: Физические основы добычи нефти и газа Разработка нефтяных и газовых месторождений Фонтанная эксплуатация нефтяных скважин Газлифтовая эксплуатация нефтяных скважин Эксплуатация скважин штанговыми насосами Эксплуатация нефтяных скважин бесштанговыми насосами Поддержание пластового давления и повышение нефтеотдачи пластов Сбор и подго…

• формат pdf
• размер 2.86 МБ
• добавлен 30 июля 2011 г.

Учебное пособие. – Томск, ТПУ, 2011. – 200 с. В пособии изложены современные технологии эксплуатации нефтяных и газовых скважин. В части 1 рассмотрены вопросы подготовки скважин к эксплуатации, способы вывоза притока и освоения скважин, методы гидродинамических исследований скважин и пластов. Подробно освещены теоретические основы подъема жидкости и газа, а также методы воздействия на призабойные зоны пласта и залежи нефти, технологии капитально. ..

• формат djvu
• размер 6.71 МБ
• добавлен 17 ноября 2010 г.

1974. – 367 с. Нефтяные и газовые месторождения. Оборудование скважин и подготовка их к эксплуатации. Производительность нефтяных и газовых скважин и их исследование. Основы разработки нефтяных и газовых месторождений. Методы поддержания пластовой энергии в нефтяной залежи. Фонтанная эксплуатация нефтяных скважин. Компрессорная эксплуатация нефтяных скважин. Насосная эксплуатация скважин. Эксплуатация газовых скважин. Раздельная одновременная экс…

• формат pdf
• размер 2.01 МБ
• добавлен 01 апреля 2011 г.

Учебное пособие. – Алматы: КазНТУ, 2008 – 140 с. Учебное пособие предназначено для углубленного изучения теоретического курса дисциплины «Разработка и эксплуатация нефтяных и газовых месторождений». В учебном пособии приводятся основные положения эксплутации нефтяных и газовых скважин. Рассмотрены вопросы вызова притока и освоения скважин, способы эксплуатации, необходимое оборудование и процессы исследования скважин, управление их продуктивно…

• формат tif
• размер 21.15 МБ
• добавлен 12 января 2011 г.

Недра, 1984, 464 с. Описаны машины и оборудование, применяемые при фонтанном и механизированных способах эксплуатации нефтяных и газовых скважин, включая оборудование и механизмы для проведения работ по поддержанию пластового давления, термическому воздействию на пласт, закачке в пласт различных химических реагентов и других работ по интенсификации добычи нефти и газа, а также для проведения текущего и капитального ремонта скважин. Для студентов…

• формат djvu
• размер 6.62 МБ
• добавлен 05 апреля 2011 г.

Москва: Недра, 1984. – 464с. Описаны машины и оборудование, применяемые при фонтанном и механизированных способах эксплуатации нефтяных и газовых скважин, включая оборудование и механизмы для проведения работ по поддержанию пластового давления, термическому воздействию на пласт, закачке в пласт различных химических реагентов и других работ по интенсификации добычи нефти и газа, а также для проведения текущего и капитального ремонта скважин. Для…

• формат pdf
• размер 878.22 КБ
• добавлен 07 сентября 2011 г.

ТюмНГУ. Лаб. работа. Оборудование устья нефтяных и газовых скважин. Перечень вопросов: Конструкция, типы и назначения скважин. Фонтанная арматура и ее применение. Условное обозначение фонтанной арматуры. Основные узлы и детали ФА. Расчет фонтанной арматуры (ФА) на прочность.

Типы устьевого оборудования, производитель/компания устьевого оборудования для нефти и газа

Несколько слов об устьевом оборудовании

Устье – это компонент, расположенный на поверхности нефтяной или газовой скважины, который обеспечивает структуру и несущую поверхность для бурения и добычи оборудование.

Основной целью использования устья скважины является обеспечение упора и герметичности обсадной колонны от забоя скважины до оборудования для контроля давления на поверхности.

Компания Saigao уже давно является одним из хорошо развитых производителей устьевого оборудования в Китае и стремится предоставлять клиентам высококачественное устьевое оборудование. Здесь вы можете найти устьевую елку, обсадную и насосно-компрессорную головки по привлекательным ценам.

Различные типы устьев скважин

• ОбзорУстьевая арматура X-mass представляет собой устьевое устройство, используемое для извлечения нефти из скважин и машинных скважин. Является основным оборудованием для контроля и регулирования добычи нефти и газа в верхней части нефтеносной…

  Рождественская елка у скважины

• ОбзорГоловка обсадной колонны.Это своего рода новый продукт, разработанный в соответствии с требованиями клиентов и применяемый во всех глубоких скважинах и операциях заканчивания. Он в основном используется для фиксации устьевой части. Обсадная головка

• Устройство для навешивания трубок применяется для подвешивания различных трубок. Он сочетается с головкой обсадной колонны и некоторыми аксессуарами, которые могут использоваться в устье скважины для гидроразрыва НКТ, устья скважины для гидроразрыва кольцевого пространства и смешанного…

  Трубная головка

Функции устьевого оборудования

После завершения бурения нефтяной или газовой скважины требуется комплект оборудования, который может контролировать и регулировать добычу нефти и газа. Указанное оборудование называется устьевым оборудованием. Люди используют устьевое оборудование, потому что оно имеет следующие основные цели:

(1) Подвешивание веса всех опор НКТ в скважине;

(2) Герметизировать кольцевое пространство между НКТ и обсадной колонной;

(3) Контроль и регулирование добычи нефтяных скважин;

(4) Обеспечение всех подземных работ, таких как капитальный и мелкий ремонт;

(5) Его можно использовать для записи данных о давлении масла и давлении в обсадной трубе, измерения давления, удаления парафина и других ежедневных операций по управлению производством.

Теория подвески насосно-компрессорных труб устьевого оборудования

Устьевое оборудование нефтяных и газовых скважин можно разделить на три типа: устьевое оборудование проточной скважины, устьевое оборудование насосной скважины и устьевое оборудование газовой скважины.

Один и тот же принцип подвески насосно-компрессорных труб применим для трех видов устьевого оборудования. Сегодня на нефтяных месторождениях обычно применяют метод подвески домкратного клапана, то есть на обсадной колонне четырехходовой устанавливается домкратный клапан, а в домкратном клапане имеется конический канал. Подвеска для трубок тоже конусная.

Благодаря уплотнительному кольцу подвеска НКТ прочно сидит в седле подъемного клапана под действием веса всей НКТ скважины. Функция домкрата заключается в предотвращении выталкивания колонны насосно-компрессорных труб при слишком высоком давлении в скважине.

Во время капитального ремонта, после глушения скважины, сначала снимите устьевое оборудование над катушкой обсадной колонны, затем ослабьте домкрат и выньте НКТ, прежде чем начинать строить согласно проекту. После завершения строительства НКТ усаживают в подвеску НКТ с затянутым подъемным клапаном и устанавливают устьевое устройство. На данный момент строительство завершено.

Рекомендуемые статьи

Связанное приложение

Буровой/буровой раствор

Цементирование

Внутрискважинные операции

Нефтяной гидроразрыв пласта

Добыча нефти

Технология испытания скважин

→

→

Типы нефтепромысловых скважин I Северный нефтесервис

Нефтяные скважины обычно обозначаются домкратами для нефтяных насосов, которые могут усеивать всю производственную зону, в зависимости от размера месторождения под землей. Большинство людей полагают, что мазут выкачивают нефтяные насосы. Но это не обязательно так. Существуют различные виды нефтяных скважин, которые мы рассмотрим в этом блоге.

Northern Oilfield Services — нефтесервисная компания, базирующаяся в Уиллистоне, но работающая на всей западной территории США и специализирующаяся на аренде и техническом обслуживании оборудования для бурения нефтяных скважин. Мы сдаем в аренду устьевое оборудование, буровое оборудование и оборудование для гидроразрыва пласта. Наша миссия состоит в том, чтобы облегчить вашу жизнь, помогая вам с оборудованием для нефтяных месторождений, которое вам необходимо, чтобы вы могли сосредоточиться на заботе о своих клиентах. Продолжайте читать ниже, а затем свяжитесь с нами сегодня, чтобы начать!

ТИПЫ НЕФТЯНЫХ СКВАЖИН

Нефтяные скважины

Нефтяные скважины – это то, о чем вы обычно думаете, когда думаете о нефти. Сырая нефть — это нерафинированные нефтепродукты, собранные с земли и изготовленные из углеводородов и других органических материалов. Это ископаемое топливо, которое классифицируется как невозобновляемое, что означает, что мы используем больше сырой нефти, чем можно произвести естественным путем. Сырая нефть станет возобновляемым источником, если мы перестанем ее потреблять. Сырой нефти требуется много лет, чтобы органические материалы разложились до такой степени, что мы сможем очищать нефть и производить из нее бензин, дизельное топливо и многие продукты, которые мы производим из нефти.

Сырая нефть добывается путем бурения. Впервые она была обнаружена и разработана во время промышленной революции. Сейчас мы получаем большую часть нашей энергии из сырой нефти.

Нефтяные и газовые скважины

Большинство нефтяных скважин добывают природный газ. Природный газ является побочным продуктом процесса производства нефти. Природный газ – это газ, который выделяется из сырой нефти, когда он подвергается давлению, когда нефть поднимается на поверхность. Если газ не улавливается, его традиционно сжигают на нефтяной скважине. Однако это не очень хорошо для окружающей среды, поэтому сегодня эту практику максимально избегают. Иногда этот природный газ закачивается обратно в резервуар для утилизации или для повышения давления в сырой нефти. Этот природный газ также можно превратить в жидкость, а затем экспортировать. Это более новая технология, которая превращает застрявший природный газ в дизельное топливо, топливо для реактивных двигателей или синтетический бензин.

Скважины природного газа

Некоторые скважины добывают только природный газ и известны как газовые скважины. Природный газ чаще всего используется для отопления домов зимой, приготовления пищи или питания наших водонагревателей. Как и большинство нефтяных скважин, бурение скважин на природный газ начинается, когда под поверхностью земли обнаруживается карман природного газа. Однако освобождение земли от газа сильно отличается и сложнее, чем от нефти в ее жидкой форме.

Природный газ, как правило, находится в горных породах под поверхностью земли, а это означает, что вы должны разбить горную породу, чтобы извлечь газ. Кроме того, это очень деликатный процесс, потому что природный газ может улетучиться и затем заразить окружающий водопровод, что вредно для человека. Вместо этого буровые компании иногда облицовывают скважину материалами, предназначенными для предотвращения утечки природного газа. Фрекинг — это популярный способ добычи природного газа, при котором используется жидкость для гидроразрыва пласта для разрушения горных пород после того, как электрический заряд был активирован, чтобы помочь ослабить горную породу. Затем природный газ находится поверх раствора для гидроразрыва (газ легче жидкости) в ожидании захвата.

КАК NORTHERN OILFIELD SERVICES МОЖЕТ ПОМОЧЬ

Компания Northern Oilfield Services в Уиллистоне и Вайоминге предлагает передовые услуги в области нефтедобычи. Мы производим, перепродаем и ремонтируем устьевое оборудование, чтобы помочь вам добиться максимальной экономии за счет масштаба и эффективности. Мы сдаем в аренду или даем возможность купить оборудование для гидроразрыва пласта, а также помогаем в его обслуживании.
