Устройство циклон: принцип работы, схема циклонного пылеуловителя
alexxlab | 31.03.2023 | 0 | Разное
Прямоточный циклон ЦП (центробежный пылеуловитель).
»
Циклон прямоточный
Циклон прямоточный ЦПО — это центробежный пылеуловитель, который предназначен для улавливания сухой, неслипающейся средне- и крупнодисперсной пыли.
Особенности монтажа
Циклон предназначен для врезки в любые прямолинейные горизонтальные участки воздуховодов различных вентиляционных систем.
Пылесборник присоединяется с помощью гибкого шланга.
По индивидуальному заказу мы можем изготовить модель циклона без опор ЦП для монтажа на любой высоте. В этом случае пылесборник будет располагаться на полу или подставке, присоединённый дополнительным удлиняющим воздуховодом или шлангом.
Корпус
Толщина стандартного корпуса — 1,5 мм.
По индивидуальным заказам мы изготавливаем модели циклонов ЦПОу толщиной 3 мм.
Области применения
• в качестве отдельного пылеулавливающего агрегата,
• в качестве первой ступени для снижения начальной концентрации пыли перед фильтрами тонкой очистки,
• для снижения вероятности попадания искр в вентиляционные системы.
Ограничения
• не применяется для липкой, волокнистой, склонной к тлению и самовозгоранию пыли,
• очищаемая и окружающая среда не должны содержать агрессивные и взрывоопасные вещества и газы,
• для обеспечения высокой эффективности улавливания частиц скорость воздушного потока в прямоточном циклоне должна быть не менее 12 м/с.
- Особенности и преимущества
- Технические характеристики
- График потери давления
- Комплект поставки
- Документы
Особенности и преимущества
• до 2-х раз более высокая эффективность по сравнению с классическими циклонами,
• не требует доп. места при установке на стене,
• очень компактный,
• выносной пылесборник 40 л,
• простой и удобный монтаж,
• снижает риск попадания искр в вентиляционную систему.
Технические характеристики
Технические характеристики | ||||
---|---|---|---|---|
Модель | ЦПО-1000 | ЦПО-2500 | ЦПО-4000 | ЦПО-6000 |
Код | 5500 | 5556 | 5626 | 501225 |
Рекомендуемая производительность, м3/ч | 1000 | 2500 | 4000 | 6000 |
Диаметр воздуховода, мм | 160 | 250 | 315 | 400 |
Эффективность отделения для средне- дисперсной кварцевой пыли, % | ||||
Эффективность отделения для крупно- дисперсной кварцевой пыли, % | ||||
Масса, кг, не более | 24 | 37 | 47 | 85 |
График потери давления
Комплект поставки
Артикул № | Модель | Комплект поставки |
---|---|---|
5500 | ЦПО-1000 | КЦ-1000, ОЦ-1000, DB-40-160 |
5556 | ЦПО-2500 | КЦ-2500, ОЦ-2500, DB-40-250 |
5626 | ЦПО-4000 | КЦ-4000, ОЦ-4000, DB-40-250 |
Описание составных частей комплектов
Модель | Описание |
---|---|
КЦ-1000 КЦ-2500 КЦ-4000 | Корпус циклона соответствующего диаметра (160/250/315) с двумя ниппелями. Толщина стенки 1,5 мм (по отдельному заказу возможно изготовление усиленного корпуса с толщиной стенки 3 мм). |
ОЦ-1000 ОЦ-2500 ОЦ-4000 | Комплект опор для корпуса циклона соответствующего диаметра (160/250/315 мм) |
DB-40-160 DB-40-250 DB-40-250 | Бункер пылесборник, 40 л, шланг Ø160 мм, L=300 мм; хомут Ø160 — 2 шт. Бункер пылесборник, 40 л, шланг Ø250 мм, L=300 мм; хомут Ø250 — 2 шт. Бункер пылесборник, 40 л, шланг Ø250 мм, L=300 мм; хомут Ø250 — 2 шт. |
Паспорт ЦПО
Декларация соответствия
Каталог СМВВ
Опросный лист (пыль)
Вас также может заинтересовать
Связаться с нами
Нажимая на кнопку, я даю свое согласие на обработку персональных данных и соглашаюсь с условиями политики конфиденциальности.
Циклоны для зерноочистительных машин ✔️
Системы циклонов для ОВС-25
Инерционная очистка от взвешенных частиц воздушного потока, поступающего от системы аспирации
Инерционная очистка от взвешенных частиц воздушного потока, поступающего от системы аспирации
Назначение оборудования
Хранение и переработка зерновых культур связаны с образованием большого количества пыли. Запыленность может стать причиной заболеваний у сотрудников предприятия, выхода из строя рабочих механизмов, взрыва и возгорания.
Для уменьшения количества пыли на элеваторах и предприятиях, работающих с сыпучим сырьем, применяют циклон для зерна. Такое оборудование можно купить для использования совместно с тканевыми фильтрами.
Конструкция и принцип функционирования зернового циклона

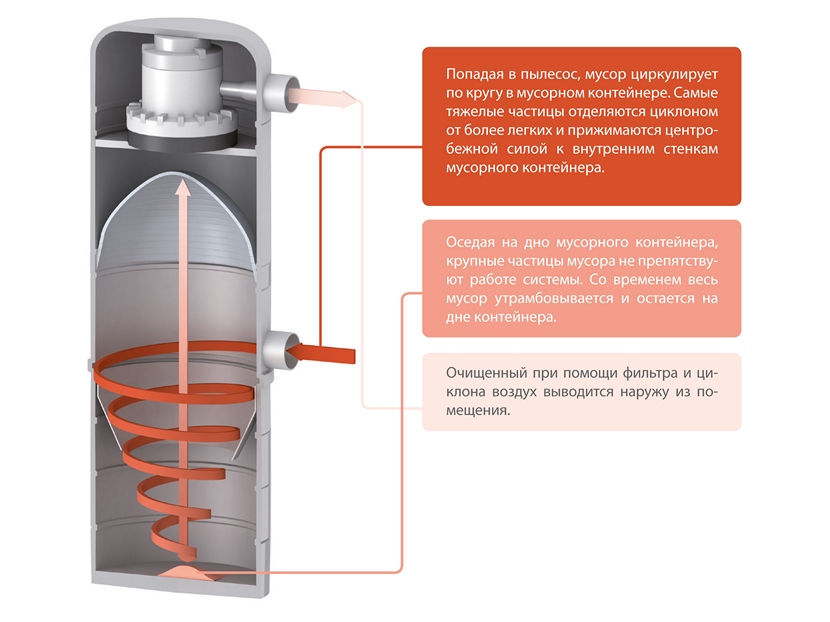

Циклон для зерновой пыли работает с использованием центробежной силы. Она возникает в результате вращения потока воздуха в корпусе пылеуловителя.
Воздух с зерновой пылью поступает в пылеуловитель через специальный патрубок. Под действием центробежной силы воздух движется по спирали и опускается в нижнюю часть корпуса, которая имеет форму конуса. Частицы зерновой пыли перемещаются к стенкам пылеуловителя. В стенках предусмотрены специальные пылеотводящие отверстия, через которые пыль поступает в бункер.
Пылесборный бункер оснащен затвором. С его помощью можно по мере необходимости опустошать емкость. Во время функционирования оборудования важно следить, чтобы бункер не переполнялся. Максимальный допустимый уровень пылевых частиц отмечен на крышке сборной емкости.
После очистки от пылевых частиц поток воздуха поднимается по центральной части пылеуловителя и выводится наружу через трубопровод, на конце которого расположена камера для смены направления воздушного потока и снижения выходного сопротивления.
Типы циклонов для очистки зерна
В зависимости от особенностей производства можно выбрать циклон зерновой одного из следующих видов:
● ЦОЛ. Спроектирован для эксплуатации на сельскохозяйственных предприятиях, элеваторахи т.д.
● ЦН-15. Универсальный вариант, подходит практически для любой отрасли промышленности.
● СЦН-40. Предназначен для объектов с увеличенной концентрацией мелкой пыли в воздухе. Также подходит для очистки воздуха от крупных взвешенных фракций.
● ЦН-11. Характеризуется более высокой степенью очистки воздуха от мелких частиц. Это достигается расположением входного отверстия под углом.
● 4БЦШ. Специальная модель, которая состоит из батарейных блоков и используется в качестве фильтра.
Выбор вида циклона обусловлен характеристиками зерновой пыли, требованиями к качеству очистки и другими факторами.
Преимущества циклона для очистки воздуха от зерновой пыли
Циклон для очистки зерна обладает следующими преимуществами:
● Надежность и высокое качество оборудования. Длительный срок службы обеспечивается отсутствием в конструкции движущихся частей.
● Устойчивость к неблагоприятным условиям. Оборудование легко выдерживает перепады температуры, высокую влажность. Стандартная модель циклона может эксплуатироваться при температуре до +500 градусов Цельсия без повреждения конструкции. Также циклон может эксплуатироваться при высоком давлении.
● Доступная цена. Низкая стоимость обусловлена простотой изготовления оборудования. Кроме того, циклон не требует сложной установки и дорогого технического обслуживания.
Для некоторых предприятий использования циклона бывает недостаточно. Циклон задерживает взвешенные частицы не полностью. Для повышения качества очистки воздуха требуется установка дополнительного оборудования.
Проектирование воздухоочистительных систем имеет большое значение для безопасности производства. Характеристики оборудования выбирают персонально в зависимости от особенностей деятельности предприятия.
Безникотиновое устройство Vape Thunder
средний рейтинг 4.7 из 5
5 звезд
121 отзыв
4 звезды
34 отзыва
3 звезды
6 отзывов
2 звезды
0 отзывов
1 звезда
0 отзывов
98% рецензентов порекомендовали бы этот продукт другу
Срок службы батареи | Рейтинг 4 из 5 Плохо Отлично |
Размер устройства | Оценка 0 по шкале от минус 2 до 2, где минус 2 — слишком маленький, 0 — в самый раз и 2 — слишком большой Слишком маленький В самый раз Слишком большой |
Произведенный пар | Рейтинг 4 из 5 Плохо Отлично |
Фото и видео клиентов
161 отзыв
Сортировать по Самые новыеСамые старыеФото и видеоС наивысшим рейтингомСамый низкий рейтингСамые полезныеНаименее полезные
Kelly M. Отзыв от Kelly M. из США
Проверенный покупатель
Я рекомендую этот продукт
Возрастной диапазон
45 – 54
Пол
Женский
Оценка 5 из 5
Отзыв опубликован
Большой продукт
Лучшие сигареты для начинающих
Загрузка…
Срок службы батареи | Рейтинг 5 из 5 Плохо Отлично |
---|---|
Размер устройства | Оценка 0 по шкале от минус 2 до 2, где минус 2 — слишком маленький, 0 — в самый раз и 2 — слишком большой Слишком маленький В самый раз Слишком большой |
Произведенный пар | Рейтинг 5 из 5 Плохо Отлично |
Было ли это полезно?
Барри Х. Отзыв от Barry H. из США
Проверенный покупатель
Я рекомендую этот продукт
Возрастной диапазон
25 – 34
Пол
Мужской
Оценка 4 из 5
Отзыв опубликован
Отличное устройство
Было бы 5 звезд, если бы его можно было использовать во время зарядки.
Загрузка…
Срок службы батареи | Рейтинг 4 из 5 Плохо Отлично |
---|---|
Размер устройства | Оценка 0 по шкале от минус 2 до 2, где минус 2 — слишком маленький, 0 — в самый раз и 2 — слишком большой Слишком маленький В самый раз Слишком большой |
Произведенный пар | Рейтинг 4 из 5 Плохо Отлично |
Было ли это полезно?
Аниндья М. Отзыв от Anindya M. из США
Проверенный покупатель
Я рекомендую этот продукт
Возрастной диапазон
45 – 54
Пол
Мужской
Оценка 5 из 5
Отзыв опубликован
Отличный стартовый набор
Хорошая тяга, хороший вкус, без утечек!
Загрузка…
Срок службы батареи | Рейтинг 5 из 5 Плохо Отлично |
---|---|
Размер устройства | Оценка 1 по шкале от минус 2 до 2, где минус 2 — слишком маленький, 0 — в самый раз и 2 — слишком большой Слишком маленький В самый раз Слишком большой |
Произведенный пар | Рейтинг 5 из 5 Плохо Отлично |
Было ли это полезно?
Линда С. Отзыв от Linda S. из США
Проверенный покупатель
Я рекомендую этот продукт
Возрастной диапазон
18 – 24Пол
Женский
Оценка 5 из 5
Отзыв опубликован
Очень хороший продукт
Первый пользователь из вашей компании……..я счастливый клиент
Загрузка…
Срок службы батареи | Рейтинг 5 из 5 Плохо Отлично |
---|---|
Размер устройства | Оценка 0 по шкале от минус 2 до 2, где минус 2 — слишком маленький, 0 — в самый раз и 2 — слишком большой Слишком маленький В самый раз Слишком большой |
Произведенный пар | Рейтинг 5 из 5 Плохо Отлично |
Было ли это полезно?
Шерри Л.
Проверенный покупатель
Я рекомендую этот товар
Возрастной диапазон
65+
Пол
Женский
Оценка 4 из 5
Отзыв опубликован
Стартовый комплект
Нравится комплект намного лучше, чем одноразовый. Еще хотелось бы, чтобы они сделали патроны круглыми, как на ощупь настоящая сигарета. В противном случае дал бы ему 5 звезд.
Загрузка…
Срок службы батареи | Рейтинг 5 из 5 Плохо Отлично |
---|---|
Размер устройства | Оценка -2 по шкале от минус 2 до 2, где минус 2 — слишком маленький, 0 — в самый раз и 2 — слишком большой Слишком маленький В самый раз Слишком большой |
Произведенный пар | Рейтинг 5 из 5 Плохо Отлично |
Было ли это полезно?
Часто задаваемые вопросы о подписке
Как начать подписку?
Как я могу отследить свой заказ?
Как я могу управлять своей подпиской?
Буду ли я получать уведомления по электронной почте о своей подписке?
Помогите мне отсрочить следующую отправку!
Не видите свой вопрос выше?
ПОДРОБНЕЕ Часто задаваемые вопросы
Используйте стрелки влево/вправо для перемещения по слайд-шоу или проведите пальцем влево/вправо при использовании мобильного устройства
Что такое циклонный сепаратор?
Что означает циклонный сепаратор?
Циклонный сепаратор, также называемый циклонным пылеуловителем, представляет собой широко используемое устройство для контроля загрязнения воздуха, которое очищает дымовые газы от твердых частиц до того, как такие газы выйдут в атмосферу. Это метод сбора до 99% переносимых по воздуху отходов в легко опорожняемый контейнер под циклоном.
Эти устройства в первую очередь обозначаются как устройства предварительной очистки, поскольку они играют важную роль в удалении крупных и абразивных частиц из дымовых газов, которые затем проходят дополнительные процессы фильтрации для удаления мелких твердых частиц. Актуальность циклонных сепараторов заключается в том, что они облегчают первый этап процесса фильтрации дымовых газов. Целью этих устройств является минимизация загрязнения воздуха и опасностей для окружающей среды, вызванных выбросами производственных предприятий.
Safeopedia объясняет циклонный сепаратор
С точки зрения способностей к фильтрации, известно, что циклонные сепараторы удаляют следующее частичное вещество из дымовых газов:
- Токсичные частицы
- Абразивные частицы
- . выхлопные газы производственных предприятий
Циклонные сепараторы работают в качестве буфера против повреждения систем усиленной фильтрации, на которые могут неблагоприятно воздействовать крупные и абразивные твердые частицы. Это, в свою очередь, может свести на нет процесс контроля загрязнения, применимый к дымовым газам, исходящим от производственных предприятий.
Типы циклонных сепараторов различаются по размеру в зависимости от масштаба промышленных операций, от пяти футов или менее до 30 футов или более. В промышленных условиях размер циклонного сепаратора во многом зависит от количества выхлопных газов, которые необходимо отфильтровать. Таким образом, циклонные сепараторы могут стоять на высоте нескольких футов над землей или на высоте трехэтажного здания. Существует множество циклонных сепараторов, в значительной степени влияющих на процесс фильтрации дымовых газов, которые подробно описаны ниже:
- Циклонные сепараторы с обратным потоком — в которых дымовые газы поступают в устройство сверху. Затем эти газы подвергаются вращательному движению, в результате чего твердые частицы ударяются о стенку из-за центробежной силы и, таким образом, падают в коллектор твердых частиц под действием силы тяжести. Отфильтрованные дымовые газы засасываются в нижнюю часть сепаратора обратным потоком и выбрасываются из устройства в окружающую среду или на дальнейшую фильтрацию.
- Прямоточные циклонные сепараторы — в которых процесс фильтрации упрощен, а дымовые газы проходят вниз по оси циклона. Вращательное движение приводит к возникновению центробежной силы, и твердые частицы ударяются о стену и втягиваются вниз в коллектор. Точно так же отфильтрованные дымовые газы выбрасываются из циклонного сепаратора к его основанию.
- Импеллерные коллекторы, в которых дымовые газы перерабатываются в многолопастном рабочем колесе. Это приводит к тому, что твердые частицы направляются в коллектор, расположенный на периферии устройства, а отфильтрованные газы выходят по окружности крыльчатки.
Эффективность циклонных сепараторов зависит от различных факторов, включая, помимо прочего, следующие:
- Размер твердых частиц
- Плотность твердых частиц
- Размер устройства
- Скорость входящего газа
- Гладкость стенки сепаратора
Необходимо отметить, что процессы фильтрации дымовых газов, осуществляемые различными типами циклонных уловителей, не в полной мере соответствуют жестким нормам промышленных выбросов предназначены для предотвращения загрязнения и опасности для окружающей среды.
