Содержание

составляющие компоненты, виды и характеристика моделей УШМ

Содержание

  • 1 Составляющие компоненты болгарки
  • 2 Характеристика основных моделей болгарок
  • 3 Мощность
  • 4 Скорость дискового вращения
  • 5 Дополнительные функции моделей
  • 6 Виды угловых шлифовальных машинок

Устройство угловых шлифовальных машин для всех ее типов практически одинаковое, все они имеют одни и те же узлы и компоненты. Основные отличия моделей заключаются в наличии дополнительных компонентов, выполняющих разные функции. Для полного понимания рассмотрим устройство болгарки и основные ее характеристики более подробно.

Составляющие компоненты болгарки

Болгарка состоит из таких компонентов:

  • Ударопрочный пластиковый корпус. Конструкция состоит из двух элементов, соединенных между собой шурупами. На участке расположения двигателя имеются отверстия для своевременного его охлаждения.
  • Электродвигатель УШМ, состоящий из таких элементов:
  1. Статор — состоит из двухполюсных катушек с обмоткой из медной проволоки. Катушки имеют определенное количество витков, согласно техническим характеристикам электротехники.
  2. Ротор — расположен внутри статора и крепится путем подшипникового соединения. Один подшипник находится внутри редукторного корпуса, второй — рядом с коллектором и зафиксирован прямо в пластмассовом корпусе. Изготавливается ротор из электротехнического железа с прорезями для расположения проводов обмотки. Число пазов и шаг обмотки влияют на скорость производящихся оборотов.
  3. Электрощетки — обеспечивают подвод электричества от кабеля к коллектору. При нормальной работоспособности они имеют ровное свечение, которое виднеется сквозь вентиляционное отверстие. Если замечены перебои в свечении или его отсутствие, это первый признак их поломки.
  • Корпус редуктора состоит из алюминиевого прочного сплава, который отлично проводит тепло. Служит он для крепления элементов редуктора. Он имеет отверстия для установки дополнительной рукоятки, которая создает удобство в процессе работы.
  • Редуктор предназначен для подачи энергии к обрезному диску от вращающегося якоря, обеспечивая тем самым его вращение. Именно редуктор отвечает за количество оборотов шлифовального круга.

Механизм самого редуктора:

  1. На оси имеются два подшипника, на которых вращается ведомая, планетарная шестерня.
  2. Один конец вала содержит резьбу для гайки, которая зажимает обрезной диск.
  3. На ось якоря электрического двигателя запрессована солнечная шестеренка, являющаяся ведущей по отношению к конической шестерне.
  • Муфта расцепительная — это устройство, предназначенное для предотвращения обратного удара в случае заедания шлифовального диска в процессе работы. Состоит она из двух дисков, плотно прижатых друг к другу, предотвращающих резкую остановку вращающегося вала ротора и нагрузки, возникающие при этом.
  • Устройство регулировки оборотов шпинделя. Но такое приспособление есть не у всех моделей УШМ.
  • Кнопки запуска двигателя и плавного пуска прибора в работу. Такая кнопка позволяет набирать скорость оборотов шпинделя постепенно, что снимает нагрузку с электродвигателя и предотвращает возможные травмы.
  • Система SJS предназначена для защиты электрического двигателя от перегрузок, которые возникают, если круг застрянет в стройматериале. Не все модели оснащены такой системой.
  • Кнопка для удобного съема и замены диска, блокирующая планетарную шестерню в редукторе в процессе откручивания гайки в креплении диска.
  • Цилиндрическая гайка для крепления шлифовального круга. Зажим производится при помощи специального ключа.

Характеристика основных моделей болгарок

По характеристикам прибора определяется его прочность, функциональность и надежность.

Диаметр обрезного круга

  • Это один из самых важных критериев при выборе угловой шлифовальной машины. Данный параметр влияет на то, какую толщину материала он способен разрезать. Диаметр насадки варьируется от 115 до 230 мм.

Важно! Выбор диаметра обрезного круга зависит от мощности болгарки. С большим диском способно работать только мощное устройство.

  • УШМ с диском 115 мм применяется для самых простых работ. В основном используется для шлифовки поверхности. Мощность прибора для этой насадки должна быть от 0,6 до 1,0 кВт.
  • Круг на 125 мм используется как для резки, так и для шлифовки в бытовых условиях. Для применения этого диска угловая шлифовальная машина может работать, имея небольшие размеры и неплохие эксплуатационные данные при мощности от 0,75 до 1,5 кВт. Для толстых деталей такая модель не подходит.
  • Болгарки с дисками на 150 и 180 мм применяются не только для работы в домашних условиях, но и на профессиональном уровне. Такие круги способны резать трубы, плиты и другие толстые материалы. Мощность прибора для таких насадок должна быть в пределах 1,5–2,7 кВт.
  • Круг с диаметром в 230 мм позволяет без затруднений разрезать любой толстый стройматериал – такой как камень, плитка, трубы и др. Использовать такую насадку для шлифовальных работ нежелательно, так как болгарка под этот диск обладает большим весом и мощностью, что в процессе шлифовки может пагубно отразиться на результате.
    Подходит для профессиональных строителей, которые занимаются строительством и ремонтом на постоянной основе.

Мощность

  • Мощность устройств находится в диапазоне от 0,6 до 2,7 кВт.
  • Маломощные машинки малофункциональные, их не рекомендуется применять для длительной работы.
  • Для резки камня, труб и других толстых и твердых материалов мощность УШМ должна быть не меньше 2 кВт. А для шлифовки или резки тонкого материала достаточно 0,7–1,0 кВт.
  • Временной ресурс болгарки зависит от значения ее мощности: чем оно больше, тем дольше можно ею работать.

Важно! Выбор мощности болгарки производится в зависимости от сложности и длительности работ, а также диаметра используемого обрезного круга.

Скорость дискового вращения

  • Этот показатель указывает, сколько оборотов в минуту делает шпиндель. Значение может быть в пределах от 2,8 до 11 тыс. об/мин. Чем меньше диск, тем больше оборотов. Например, с кругом 115 мм можно работать на скорости 11 тыс. об/мин., а 180–230 мм – на скорости 6 тыс. об/мин.
  • Практически все модели оснащены устройством регулировки скорости вращения круга, которая осуществляется при помощи установленного регулятора, позволяющего уменьшить или увеличить количество оборотов в минуту.

Важно! Превышение скорости вращения может привести к выходу из строя прибора или деформации насадки.

Дополнительные функции моделей

Количество дополнительных устройств влияет на стоимость прибора.

Перечень распространенных функций:

  • Устройство для плавного включения шлифовальной машины, позволяющее постепенно набирать скорость оборотов в минуту. Эта функция исключает резкие скачки при включении болгарки, что увеличивает срок ее эксплуатации.
  • Функция защиты механизма болгарки от заклинивания диска, при появлении которого инструмент автоматически выключается.
  • Возможность отрегулировать расположение рукоятки, что очень удобно для левшей.
  • Регулировка количества оборотов шпинделя. Такая функция позволяет выставить определенное число оборотов, необходимое для разных видов работ, экономя при этом электричество и расходные материалы.
  • Функция защиты болгарки от повторного включения, которая необходима в случае временного отключения электроэнергии, когда прибор забывают выдергивать из розетки.
  • Поддержка постоянной скорости. Такая функция нужна при проведении длительных и трудоемких работ.
  • Гашение вибрации устройства в процессе его работы. Делает работу прибора наиболее комфортной.
  • Устройство для быстрой смены обрезного круга.

Виды угловых шлифовальных машинок

Болгарки делятся на два основных вида:

  • Бытовые имеют небольшие размеры, вес и мощность. Функциональность таких приборов ограничена, из-за чего снижена их производительность, так как, работая болгаркой, необходимо постоянно ее останавливать для остывания механизма.
  • Профессиональные болгарки имеют большую мощность и оснащены дополнительными функциями, позволяющими использовать прибор на протяжении длительного периода. В связи с этим профессиональные болгарки имеют высокую стоимость.

Особенности профессиональной УШМ:

  1. большая мощность прибора – от 1,5 кВт до 2,7;
  2. хорошая износоустойчивость составляющих элементов агрегата, увеличивающая тем самым срок его эксплуатации;
  3. отсутствие вероятности перегрева механизма болгарки;
  4. профессиональные болгарки имеют большой вес, что обусловлено наличием дополнительных компонентов и каркаса из высокопрочного материала;
  5. многофункциональность болгарки, благодаря чему упрощается работа шлифовальной машины.

Болгарки также делятся по количеству ручек:

  • Одноручные УШМ — мощность такого прибора не превышает 1500 Вт. Применяются как для отрезных работ, так и шлифовочных. Некоторые виды имеют модификацию по регулировке количества оборотов. К особенностям таких моделей относится:
  1. мобильность;
  2. хорошее качество;
  3. небольшая стоимость;
  4. легкость в процессе эксплуатации прибора;
  5. возможность использования устройства для шлифования или резки материала.
  • Двуручные модели имеют большую мощность – от 2000 до 2700 Вт, позволяющую выполнять работы по резке твердых и толстых стройматериалов.

К особенностям двуручных моделей относится:

  1. многофункциональность;
  2. большой вес;
  3. высокая цена;
  4. возможность использовать прибор в профессиональных целях.

Подводя итог, можно отметить, что устройство болгарок, независимо от их разновидностей, практически одинаковое и отличается только функциональными особенностями. Рассмотрев все виды и характеристики устройства, становится ясно, что для бытовых нужд можно использовать болгарку с небольшой мощностью, а для профессиональных целей приобретать следует мощный агрегат, который способен работать по твердому и толстому материалу.

Создаем своими руками самодельные приспособления для болгарки

Угловая шлифовальная машина, попросту – «болгарка», имеет три основных направления использования.

  • Резка твердых материалов;
  • Шлифовка абразивами;
  • Зачистка поверхностей щетками.

Технология подразумевает удержание УШМ руками во время работ.

Однако для удобства и расширения возможностей инструмента, придумано множество приспособлений. Проведем краткий обзор:

Штатив для УШМ

Промышленные штативы для крепления УШМ. Позволяют сделать из обычной болгарки отрезной станок.

Такой мини станок решает главную проблему при работе с болгаркой: если инструмент держать обеими руками, фиксировать заготовку крайне тяжело. В данном случае, угловая шлифмашина с отрезным диском управляется одной рукой, а второй можно держать и перемещать отрезаемый кусок металла.

Причем штатив позволяет устанавливать правильный угол отреза, а диск перемещается строго вертикально. Работа выполняется качественно и безопасно.

Приспособления для болгарки по резке металла и других твердых компактных заготовок, мастера давно научились делать самостоятельно.

Станины собирают из металлического профиля, автомобильных амортизаторов, или даже из фанеры. Добротно изготовленный станок не менее надежен и безопасен, чем заводской.

ВАЖНО! При работе с любым станком – фабричным или самодельным, необходимо помнить о правильном положении защитного кожуха.

Если ваша конструкция достаточно прочная и обеспечивает защиту оператора – можно использовать штатив для распиловки древесины. Главное помнить о безопасности.

В этом случае, главная причина травм – неконтролируемая болгарка, вырывающаяся из рук при заклинивании диска в древесине, устранена. Но сам диск по-прежнему может травмировать.

Самодельный штатив для крепления УШМ.

Поэтому при изготовлении такого устройства выключатель лучше выполнить не фиксируемым. Например – в виде ножной педали. Тогда вы сможете моментально отключить питание, если приспособа выйдет из под контроля.

Когда нет необходимости работать с деревом, а надо лишь нарезать большое количество металлических заготовок – существуют более простые варианты.

Такое крепление можно изготовить за час, а удобство в работе повысится на порядок. Если вы знаете, как «отваливаются» руки после нарезки полусотни колышков из металлического уголка – эта конструкция для вас.

Фиксатор для болгарки

Второй по популярности способ добавить удобства при работе с УШМ – зафиксировать инструмент неподвижно на верстаке или в тисках.

Установив соответствующий диск – можно получить отличный точильный станок, или просто наждак. Сама болгарка не перестает быть таковой. В любой момент откручиваете крепление – и приступаете к ручной работе.

Если поперек диска закрепить прочный упор с прорезью – можно обрабатывать детали с высокой точностью, держа заготовку в руках.

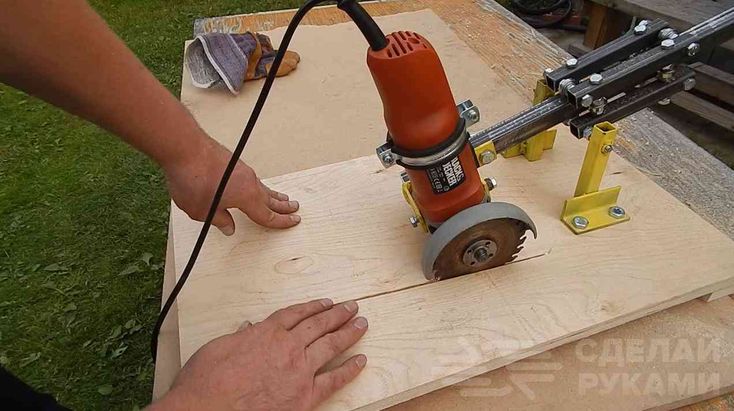

Наиболее востребованной остается дисковая пилорама из болгарки. Изготовив прочную станину, и надежно закрепив под ней УШМ – вы получаете сезонный распиловочный станок, который при необходимости легко разобрать.

При этом у вас по-прежнему есть болгарка и отличный верстак (правда с прорезью в середине столешницы).

Стусло из болгарки

Если столешницу под угловой шлифмашиной выполнить поворотной – получится отличное стусло. При помощи такого приспособления можно оперативно нарезать под фиксированным углом плинтус, багет, профиль из любого материала.

Стоит лишь установить соответствующий диск, зафиксировать столешницу под углом 45 градусов – и нарезка наличников для окон деревянного дома превращается в удовольствие.

Таким станком можно легко нарезать тротуарную плитку по диагонали, разнообразив способы ее укладки.

Нечто подобное выпускается и в промышленном варианте, но стоимость таких приспособлений отпугнет не только домашнего мастера – но и небольшую бригаду слесарей.

Штроборез

Часто при укладке электропроводки или вырезании проходов в стене, болгарка используется в качестве штробореза. При этом комфорт и безопасность во время работ оставляет желать лучшего.

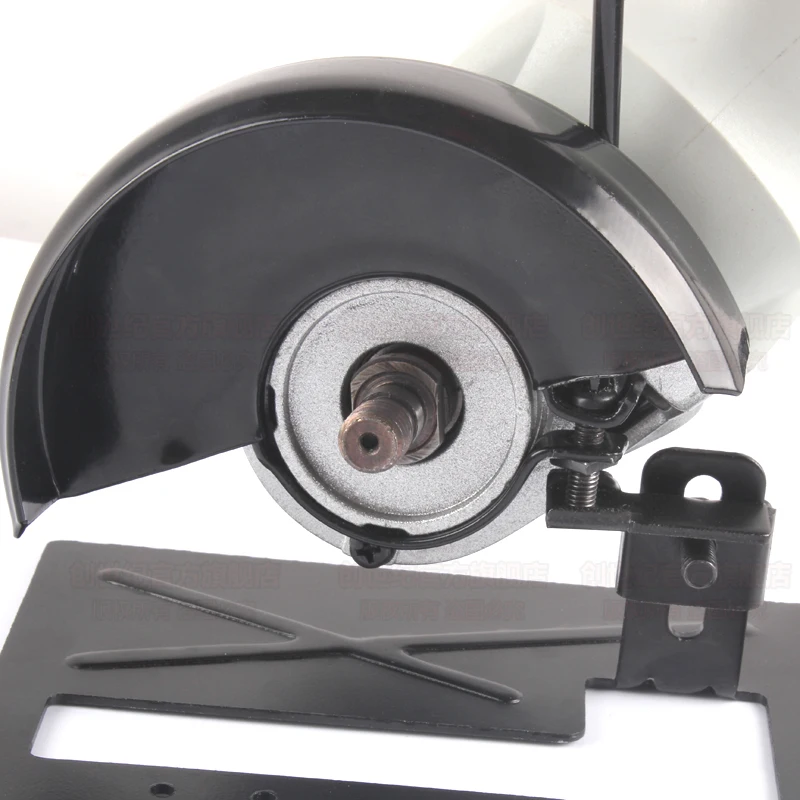

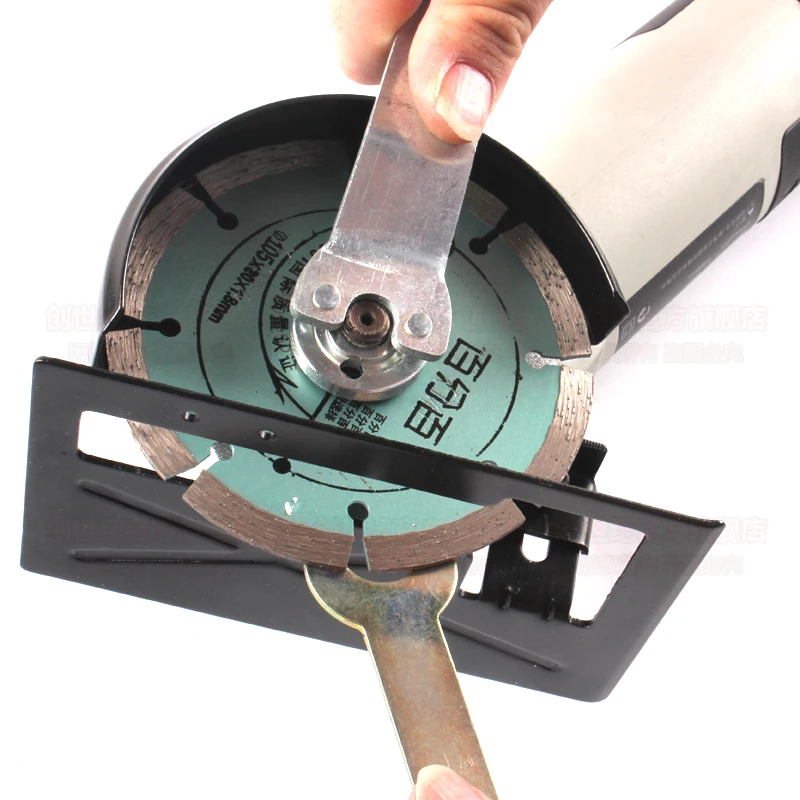

Если изготовить насадку на УШМ с прочным основанием – можно делать разрезы в стенах, насколько хватит диаметра диска.

Самодельная насадка на УШМ для штробления стен

По сути – это подошва-упор, которая позволяет плавно перемещать болгарку вдоль стены, с равномерным усилием. Когда вы будете изготавливать это приспособление для болгарки самостоятельно – не пожалейте времени, и установите закрытый чехол с патрубком для подключения пылесоса.

Фрезер

Поскольку любая угловая шлифовальная машина оснащена мощным двигателем с редуктором – из нее можно изготовить стационарный фрезер.

Плюс самоделки в том, что в любой момент инструмент извлекается из приспособления, для использования по прямому назначению. Вал болгарки выводится в отверстие верстака, на него одевается патрон для фрезерных головок – и можно обрабатывать не слишком твердые породы дерева.

ВАЖНО! Поскольку УШМ не предназначена для такого вида работ – позаботиться о травмобезопасности придется самостоятельно.

Распиловочный станок для керамогранита

Работа с камнем требует особой осторожности. При наклоне диска – можно испортить заготовку (что не очень бюджетно), или расколоть диск. Необходимо обеспечить прямолинейное движение болгарки, одновременно контролируя глубину погружения.

Для автоматизации процесса разработан специальный станок с направляющими, по которым инструмент движется без отклонения от траектории.

Кроме того, угол реза можно фиксировано изменять, расширяя возможности обработки. Подобные приспособления изготовить своими руками сложно, но если разработать толковые чертежи с применением компьютерного моделирования – можно сконструировать станок не хуже заводского.

Самодельная мельница и дробилка для зерна

При помощи двухлитровой жестяной банки от томатной пасты, и кусочка оцинковки, – за полчаса из угловой шлифовальной машины можно сделать мельницу.

В донышке банки проделываем отверстие по диаметру защитного кожуха, вместо которого она и одевается. На вал надеваем полоску оцинковки и прикручиваем гайку для диска по металлу.

Засыпаем половину банки зерна – и через несколько минут получаем муку грубого помола. После просеивания получаем качество не хуже магазинного.

Это достаточно нестандартное применение инструмента, а вот зернодробилка для домашней птицы – технология, проверенная временем.

Поскольку объемы почти промышленные – к изготовлению следует подойти ответственно. Используемые материалы показаны на иллюстрации.

В пластиковую емкость засыпается зерно. Через отверстие в фанерной раме оно попадает на лопасти, и разбивается. Фракции нужного размера высыпаются через калиброванные отверстия в решете, остальное обрабатывается, пока не достигнет кондиции.

И на десерт – совсем уж экзотическое приспособление из болгарки – аппарат для производства сахарной ваты.

Рабочий инструмент – металлическая крышка с дырочками по кругу.

УШМ кладется в емкость.

В крышку наливается сахарный сироп – вата готова!

самодельная по чертежам, сделать с амортизатором.

Одним из часто применяемых строительных электроинструментов является болгарка. Данный инструмент позволяет резать, шлифовать, полировать практически любой материал. Главное, правильно подобрать абразивный круг или насадку. Болгарка работает чаще всего на большой скорости, и порой удержать инструмент в руках очень непросто. Для упрощения и повышения качества работы прекрасным помощником будет самодельная стойка для болгарки УШМ своими руками. Для этого потребуется немного навыков и усилий. Ну, и материалы, из которых такую стойку можно изготовить.

Стойка



Содержание:

  • Основные параметры
  • Надежность крепления
  • Противовес с амортизатором
  • Основы техники безопасности при работе на самодельной стойке под болгарку УШМ

Основные параметры

У каждого производителя размеры выпускаемых болгарок имеют существенные отличия, поэтому выпускаемые готовые стойки не всегда будут уместными. К созданию стойки следует подойти серьезно, измерить четко размеры устройства и правильно подобрать чертеж. Те чертежи, которые представлены ниже, помогут освоиться в изготовлении конструкции.

Основные принципы изготовляемой стойки:

  • Надежность – устройство должно крепко держаться в стойке;
  • Обустройство противовеса;
  • Качество опоры и зажимов;
  • Создание защиты;
  • Соблюдение техники безопасности.

Более детально и скрупулезно данную информацию мы разберем в статье, чем и поможем сделать стойку для болгарки руками умельцев.



Надежность крепления

Когда у мастера возникает идея создать своими руками стойку под болгарку, он «перерывает» кучу информации на просторах сети интернет, при этом даже не задумывается, что именно для модели его аппарата там нет ничего подходящего, ведь как выше было сказано, каждая болгарка имеет разные размерные параметры. Подойдет только индивидуальный подход к каждому инструменту. На фото можно увидеть несколько выполненных вариантов стойки для болгарки своими руками по чертежам, уже на готовом примере.

Существует несколько вариантов закрепления болгарки, все зависит от того, какая необходима функциональность и потребность в том или ином случае.

Как показано на примерах, крепление такого инструмента, как болгарки, в каждом варианте имеет свою особенность, но при этом установка получается очень надежной. Чаще всего болгарку УШМ вставляют в каркас и при этом надежно закрепляют болтами, чтобы электроинструмент надежно держался и в самый ответственный момент не выскочил из стойки, сделанной своими руками.

Для удобства можно дополнить готовую конструкцию ручкой для управления, для этого приваривают металлическую трубу. С такой ручкой работать станет намного удобнее и комфортнее, можно будет контролировать усилия реза.

Можно оформить все намного проще, с минимальными затратами при этом. Болгарку можно закрепить за защитный кожух, проделать отверстия для болтов и прикрутить к станку, как показано на фото. Этот вариант не просто самый простой, но и достаточно хороший, надежность и удобство будет на достаточно высоком уровне.

Для последнего варианта не потребуется много усилий и больших дополнительных финансовых вложений в изготовление стойки. Итак, потребуется:

  • два болта с диаметром 10;
  • пара самоконтрящихся гайек;
  • две металлические пластины;
  • основная труба.

Данный набор материалов достать очень легко, поэтому с этим проблем возникнуть не должно. Станина должна иметь примерные размеры 400 на 300 мм, но опять-таки для болгарки под круги размером 230 мм для надежности и устойчивости стойки размер нужно увеличить. Далее необходимо продумать устройство кронштейна, на котором будет зафиксирована болгарка.

Для его изготовления можно взять металлический уголок и закрепить на станине при помощи болтов или приварить сваркой. К уголку нужно прикрепить трубу, подойдет самая обычная, даже водопроводная. Диаметр и длину подбирают индивидуально, предварительно подготовив свои чертежи.

Непосредственное закрепление электроинструмента, болгарки, происходит путем закрепления за кожух, идущий в комплекте с инструментом, болтами к пластинкам, приваренным к трубе с входными отверстиями. Для комфортной эксплуатации можно дополнительно прикрепить рукоятку. Вот такой самой простой будет изготавливаться самодельная стойка под болгарку siport pentru file.

Противовес с амортизатором

Одним из основных элементов безопасности считается противовес. Достаточно удобной будет стойка для болгарки, изготовленная своими руками, если при работе будет присутствовать противовес. Очень хорошо, когда при работе с болгаркой УШМ при отпускании инструмент будет переходить в вертикальное положение, прекращая при этом выполнять свои функции резки или другие. Это придаст не только удобство, но и безопасность при последующем практическом применении. Самым элементарным способом станет установка пружинного механизма тщательно подобранного по весовой категории инструмента. Это будет не громоздко, но очень эффективно.

Замечательной идеей станет доработка самодельной стойки амортизаторами, при помощи которых болгарка будет передвигаться плавнее, и работать с таким инструментом будет проще. Изготовление такой стойки для болгарки своими руками показано на видео достаточно детально.

Стойка для болгарки, изготовленная своими руками по чертежам, сможет существенно изменить функциональность электроинструмента, это уже больше будет похоже на целый станок по резке или шлифовке.

Основы техники безопасности при работе на самодельной стойке под болгарку УШМ

Выше было приведено несколько примеров изготовления самодельной стойки siport pentru filex. Но ничего не было сказано о закреплении кабеля от устройства. Обязательно необходимо закрепить провод к подвижной части стойки, сделанной своими руками. Это можно сделать при помощи пластиковых хомутов, также прекрасно подойдут обычные строительные стяжки. Не стоит этим пренебрегать, так как это достаточно серьезный момент, влияющий на безопасность работы с болгаркой 230 мм.

При работе на самодельной установке, чертежи которой вы придумали сами или взяли из всемирной паутины, обязательно надевайте защиту. Это должны быть специальные очки и прочная, пожаробезопасная одежда.
