Ремонт основных неисправностей цепной электропилы

Цепная электропила является незаменимым инструментом для владельцев частных домов и дач. Ею можно обрезать ветки в саду, спиливать деревья, резать доски и другие материалы на древесной основе. Но какой бы дорогостоящий и надежный не был данный агрегат, придет момент, когда в нем появятся мелкие или крупные неисправности. Конечно же, серьезные поломки должны устраняться только в сервисном центре. Но мелкий ремонт цепной электропилы чаще всего можно выполнить собственноручно.

Содержание

Устройство и принцип работы цепной электропилы

Устройство цепной электропилы отличается от устройства бензопилы только типом привода, а именно наличием электромотора вместо бензинового двигателя. Состоит агрегат из электродвигателя, размещенного в пластиковом корпусе, бачка для смазки, масляного насоса, а также из шины и цепи, имеющей режущие элементы (зубья). Как устроена цепная электропила, можно рассмотреть на рисунке ниже.

Устройство цепной пилы

Электропилы могут быть как с поперечным расположением двигателя (показано на рисунке выше), так и с продольным (см. фото ниже).

Продольный двигатель

В электропиле с поперечным расположением двигателя вращательное движение от него на ведущую звездочку передается напрямую. В аппарате с продольно расположенным электромотором этот процесс осуществляется через редуктор.

Звездочка, установленная в одной плоскости с шиной агрегата, вращаясь, тянет цепь. Последняя, установленная на шине агрегата, скользит по ней с высокой скоростью. Благодаря наличию режущих элементов на цепи происходит распиливание древесины. Поскольку полотно от электропилы имеет большую ширину, чем шина, инструмент не заклинивает в материале, а процесс пиления происходит быстро.

Для уменьшения износа пильной цепи и шины на электропилах установлена система смазки, подающая масло на пильную гарнитуру.

Система смазки

В систему смазки входят масляный бачок объемом около 500 мл и масляный насос. Последний во время работы электропилы непрерывно подает смазку на шину. Далее, смазка разносится с помощью цепи по всей поверхности шины и попадает как на ведущую, так и на направляющую звездочки.

Основные неисправности электропил

Поломки электрической цепной пилы не возникают на пустом месте. Чаще всего они могут появляться по причине скачков напряжения в сети, неправильной эксплуатации агрегата, плохого качества сборки аппарата. К основным неисправностям цепных электропил можно отнести следующие.

  1. При нажиме на кнопку пуска агрегата пила не заводится. Возможно, вышел из строя сетевой кабель или электрическая вилка аппарата. Если с кабелем все в порядке, то причиной отказа агрегата может быть неисправная кнопка пуска, перегорание обмоток двигателя или полный износ щеток.
  2. Во время работы горят щетки на электропиле, и возникает круговой огонь на коллекторе двигателя. Неисправность может вызываться износившимися щетками или замыканием обмотки якоря.
  3. На цепь не поступает смазка. Это происходит, если закончилось масло в бачке, засорилась трубка или отверстие, отвечающие за подачу смазки, либо вышел из строя масляный насос.
  4. Агрегат не может развить полную мощность
    . Возможные причины следующие: износились щетки; межвитковое замыкание или обрыв обмотки якоря; низкое напряжение в сети; вышла из строя кнопка пуска; произошло заклинивание в редукторе; неисправность тормозной системы.
  5. Двигатель электропилы останавливается во время работы. Такое поведение агрегата может быть вызвано заклиниванием редуктора или износом щеток.
  6. Электромотор аппарата быстро перегревается. Причин того, что пила нагревается, может быть несколько: высокая температура окружающей среды; плохая вентиляция двигателя при работе на малых оборотах; перекрыты или засорены отверстия, предназначенные для вентиляции; длительная работа агрегата под большой нагрузкой; повышенный темп работы аппаратом без перерывов на отдых; неисправность редуктора; недостаточность смазки; повреждение обмоток мотора.
  7. Агрегат делает неровный пропил. Причиной этого могут служить затупившиеся резцы цепи или неравномерный износ шины.
  8. При работе мотора цепь остается неподвижной. Чаще всего поломка возникает из-за выхода из строя сцепления. Также данная неисправность может возникнуть при поломке шестерен редуктора и приводной звездочки.

Разборка электропилы для устранения поломок

Чтобы приступить к устранению неисправностей своими руками, рекомендуется сначала узнать, как разобрать электропилу. Полная разборка агрегата на примере электропилы Макита происходит следующим образом.

  1. Откиньте флажок винта, которым фиксируется шина, и немного ослабьте крепление. Далее, регулятором натяжения цепи ослабьте пильную цепь.
    Флажок винта
  2. Полностью открутите винт крепления шины и снимите крышку.
    Снятие крышки
  3. Снимите цепь со звездочки и отсоедините шину от агрегата (вместе с цепью).
    Снятие цепи
  4. Теперь нужно выкрутить 2 винта, которыми крепится двигатель со стороны звездочки.
    2 винта
  5. Также следует выкрутить пару винтов с другой стороны агрегата. Для удобства можно снять крышку масляного бачка.
    Крышка масляного бачка
  6. Когда весь крепеж будет извлечен, можно отсоединить редуктор от двигателя.
    Отсоединение редуктора
  7. На следующем этапе требуется снять ведущую звездочку. Поскольку она крепится с помощью стопорной шайбы, то ее следует снять, используя плоскую отвертку.
    Снятие звездочки

    Звездочка

  8. Сняв стопорное кольцо, уберите шайбу, находящуюся под ним, и снимите звездочку с вала редуктора. После чего окрутите 6 винтов, которыми крепятся зубчатые упоры и рукоятка аппарата.
    Откручивание винтов
  9. Окрутив крепеж, отсоедините упоры и рукоятку от редуктора.
    Отсоединение
  10. Далее, следует перевернуть редуктор и снять крышку.
    Крышка
  11. Сняв трубочку с насоса, извлеките бачок для масла.
    Бачок для масла

    Отсоединение бачка

  12. Нажмите рычаг тормоза по направлению торможения, пока не услышите щелчок, и снимите его.
    Рычаг тормоза
  13. Переверните редуктор и отсоедините алюминиевый корпус вместе с валом.
    Редуктор

    Отсоединение корпуса

  14. Под пластиковой крышкой, а также на шестернях можно увидеть скопление пыли, опилок и смазки.
    Пыль на детале

    Грязь и пыль

    Остатки грязи

    Грязь внутри детали

  15. Все детали редуктора необходимо очистить от загрязнений.
    Детали редуктора

    Чистые детали редуктора

  16. Далее, следует вынуть плунжер масляного насоса.
    Плунжер масляного насоса

    Пластиковая деталь

  17. Извлеките масляный насос из пластиковой крышки редуктора.
    Масляный насос
  18. Вращая обе части насоса в разные стороны, постарайтесь аккуратно вытянуть их одну из другой. После разъединения насоса из него выпадут шарик и пружина.
    Разобранный насос
  19. Далее, нужно разобрать механизм тормоза. Оденьте рычаг и поверните его до щелчка. Натяжение пружины при таком положении рычага будет минимальным.
    Механизм тормоза
  20. Подденьте пружину отверткой и извлеките ее из алюминиевого корпуса.
    Пружина
  21. Вместе с пружиной извлеките тяги.
    Тяги
  22. Чтобы снять тормозную ленту, следует выкрутить удерживающий ее винт.
    Удерживающий винт

    Разобранные детали

  23. Перед сборкой на ведущую шестерню требуется нанести смазку. Это можно сделать так, как показано на следующем фото. При работе агрегата смазка разнесется по зубьям шестерен за счет центробежной силы.
    Смазка на шестерне
  24. На следующем этапе требуется разобрать корпус двигателя. Снимите шестерню, установленную на валу двигателя.
    Корпус двигателя

    Шестерня

  25. Извлеките электрощётки и выкрутите 6 винтов с одной стороны корпуса и 1 винт – с другой.
    Электрощетки
  26. Снимите крышку.
    Крышка
  27. Извлеките ротор двигателя, приложив небольшое усилие.
    Ротор двигателя

    Ротор

На этом полную разборку агрегата можно закончить. Сборка электропилы производится в обратной последовательности.

Алгоритм диагностики и ремонта

Приступая к ремонту цепной электропилы, необходимо провести последовательную диагностику всех узлов агрегата для выяснения причины поломки. Ремонт агрегата проводится, исходя из признаков неисправностей, которые были перечислены выше. Ниже приведена схема электропилы, на которой подробно изображено внутреннее устройство агрегата.

Комплектация пилы

Электропила не включается

Если при нажатии кнопки пуска, агрегат не включается, то диагностика проводится в следующем порядке.

  1. Проверьте напряжение в розетке. Его может не быть по причине общего отключения или неисправности розетки. Попробуйте включить агрегат в другое место.
  2. Если напряжение в розетке есть, тогда стоит проверить сетевой кабель. Снимите крышку корпуса двигателя и прозвоните каждый провод тестером, прикасаясь одним щупом к контакту внутри агрегата, а другим к одному из стержней электрической вилки.
  3. Если с проводом все в порядке, тогда продолжайте проверять дальше. Прозвоните тестером провода, идущие к пусковой кнопке, на предмет обрыва.
  4. Далее, следует прозвонить контакты кнопки на входе и на ее выходе при нажатой клавише.
  5. После этого проверьте проводники, идущие к двигателю агрегата. Если на их пути стоит модуль плавного пуска, то проверьте цепь на входе и выходе из него.

Если предыдущие действия не позволили выявить причину отказа двигателя, то следует извлечь щетки и проверить их. Бывают случаи, что двигатель не запускается по причине полного износа одной или обеих щеток, а также из-за обрыва проводников в них. Если щетки исправны, то вероятнее всего, вышел из строя двигатель, а именно перегорели обмотки статора либо ротора. В данном случае, чтобы прозвонить катушки, необходимо иметь некоторые навыки и знания в этой области. Лучше отнести двигатель электропилы специалисту, который найдет неисправность и произведет перемотку катушек.

Горят щетки и коллектор

Появление сильного искрения под щетками может вызываться плохим контактом между ламелями якоря и электродами по причине износа последних. Чтобы проверить это, необходимо извлечь детали из щеткодержателей.

Считается, что нормальный износ щеток должен быть не более, чем на 2/3 от их первоначальной длины.

Щетки

Если щетки изношены, необходимо их заменить. Также щетки могут искрить по причине забивания зазора между ламелями якоря графитовой пылью. Поскольку графит является проводником, то он вызывает замыкание и появление искр.

Забиты зазоры щетки

Для устранения загрязнений необходимо хорошо очистить ламели с помощью спирта, ваты и зубной щетки. Также рекомендуется отполировать их самой мелкой наждачной бумагой (нулевкой).

Нет смазки на цепи и шине

Недостаток смазки на шине или ее полное отсутствие может вызываться засорением отверстия или трубки, через которые подается масло на шину. Часто цепь не смазывается, если нарушена подача смазки из бачка. Это может произойти при засорении фильтра, установленного на конце шланга. Последний всегда находится внутри емкости. Чтобы устранить неисправность, необходимо вытащить шланг из масляного бачка и промыть фильтр бензином.

Совет! Иногда масло не может поступить на шину, если оно слишком густое. Рекомендуется пользоваться специальной смазкой для цепей электрических и бензиновых пил.

Поломка масляного насоса также может стать причиной того, что масло не поступает на цепь электропилы. После прочистки фильтра, шланга и отверстия для подачи смазки включите электропилу и понаблюдайте, поступает ли смазка на шину, при условии, что в бачке достаточно масла. Если смазка не поступает, необходимо снять и разобрать масляный насос, проверить исправность пружины или других его деталей (зависит от модели агрегата) и при необходимости заменить его на новый.

Двигатель перегревается

Причиной перегрева двигателя может послужить заклинивание шестерни редуктора, если она сильно загрязнена мелкими древесными опилками, или на нее попали посторонние предметы, например, обломки пружины или пластиковых деталей. Попробуйте прокрутить вал редуктора вручную при отключенном тормозе. Если вращение затруднено, то потребуется разобрать редуктор и устранить неисправность.

Вызывать перегрев мотора может и обрыв обмоток двигателя. В таком случае произвести ремонт мотора своими руками не получится. Потребуется обращаться за помощью к специалисту.

Также двигатель может перегреваться, если не подается масло на пильную цепь. Это приводит к плохому скольжению оснастки по шине, и как следствие, к повышенной нагрузке на электромотор. Как диагностировать и устранить данную неисправность, было рассказано выше.

Двигатель не развивает полную мощность

Прежде всего, необходимо проверить напряжение в сети. Оно может иногда понижаться и приводить к падению мощности агрегата. Также падение мощности вызывается заклиниванием редуктора или износом щеток. Как устранить данные проблемы, рассматривалось выше.

Вызывает похожие симптомы и неисправная кнопка пуска. Если при проверке данной детали тестером обнаружится неисправность, то ее отремонтировать не получится. Кнопку необходимо заменить на новую. Но если проверка вышеперечисленных причин не дала результатов, то тогда остается подозревать, что перегорели обмотки якоря или в них произошло межвитковое замыкание.

Агрегат останавливается во время работы

Если агрегат останавливается при работе, то, возможно, произошел полный износ одной или обеих щеток. Проверяется это довольно просто: извлеките щетки из держателей и проверьте их длину.

Иногда попадаются щетки с коротким проводником, находящимся внутри прижимной пружины. С виду такая щетка будет иметь достаточную длину электрода, но если присмотреться к пружине, то она не будет разжата полностью из-за короткого проводника.

Также агрегат может останавливаться в процессе работы, если имеются неисправности в редукторе. В этом случае вы услышите гудение двигателя, который будет не в силах вращаться. Нередко остановку агрегата вызывает заклинивание концевой звездочки, расположенной на конце шины, по причине ее засорения. Главная задача звездочки – это перемещение цепи вокруг вершины шины. Как и в случае с поломкой редуктора, вы услышите гудение двигателя. Проверить заклинивание звездочки можно, если при выключенном агрегате и отжатом тормозе попробовать вручную протянуть цепь: если она не двигается, значит, произошло заклинивание именно в шине.

Некоторые модели шин имеют разборную конструкцию, позволяющую заменить концевую звездочку на шине электропилы при ее износе или заменить подшипники. Если на вашем агрегате установлена неразборная шина, то попробуйте прочистить все пространство возле звездочки с помощью тонкой проволоки и какой-либо проникающей жидкости, например, керосина или WD-40. После прочистки и смазки данной детали попробуйте провернуть ее. Если звездочка проворачивается с трудом или не проворачивается вообще, значит, поврежден подшипник. В таком случае шина подлежит замене.

Электропила пилит не ровно

Если электропилу уводит в сторону, то в большинстве случаев это происходит по причине одностороннего износа шины. Цепь, проходя по такой шине, перекашивается, и гарнитура производит неровный пропил. Если посмотреть на шину, то она будет с одной стороны стерта больше, чем с другой. Проблема решается заменой шины, а также цепи и звездочки, которые также подверглись неравномерному износу. Даже если на агрегат установить новую шину, то ранее изношенные детали быстро приведут ее в негодность.

Совет! Чтобы избежать неравномерного износа шины, ее рекомендуется через равные промежутки времени (при интенсивной работе через каждые 2 часа) снимать и переворачивать другой стороной.

Ремонт цепной электропилы своими руками в домашних условиях

Для домашнего инструмента одной из самых острых проблем выступает своевременное техническое обслуживание и текущий ремонт. Традиционно ремонт электропилы у большинства владельцев заключается в замене пильной цепи или шины, а вот появление неисправности, связанной с редуктором или электрооборудованием, обычно заканчивается покупкой новой электропилы. Хотя если разобраться, большинство операций по ремонту цепной пилы можно сделать и самостоятельно, правильно подобрав и заменив сломанную деталь.

Установка цепи на электропилуУстановка цепи на электропилу

Устройство и принцип работы цепной электропилы

Прежде всего, стоит отметить, что электрическая цепная пила намного проще и удобнее в ремонте и обслуживании чем ее бензиновая родственница. Причин несколько:

  • Цепная пила имеет простую конструкцию.
  • Регулировка оборотов вращения ротора двигателя в электрической пиле осуществляется электроникой, поэтому в случае поломки достаточно просто заменить регулятор, а не разбирать и регулировать всю пилу.
  • Для диагностики поломок электрической части можно использовать обычный тестер.
  • Большинство деталей цепных электрических пил взаимозаменяемы.

Также схема компоновки цепной электрической пилы проще:

  • электромотор;
  • электронные блоки управления и безопасности;
  • редуктор;
  • механизм смазки пильной цепи и направляющей шины;
  • механизм блокировки;
  • рабочий орган – направляющая шина и пильная цепь.

Устройство электропилыУстройство электропилы

Электрическая схема включает несколько взаимосвязанных устройств. Электрический шнур обеспечивает подключение пилы к электросети. Дальше идут микровыключатели – они обеспечивают подачу напряжения на обмотки двигателя и щетки ротора. Конструкция предусматривает два выключателя – на выносной ручке и на корпусе. Это необходимо для того, чтобы включение происходило только при нажатии обеих выключателей, когда инструмент берется двумя руками. Двигатель запускается от рабочего конденсатора и контролируется термореле. Термореле выполняет роль механизма безопасности – при повышении температуры обмоток оно отключает двигатель от сети, спасая, таким образом инструмент от перегрева.

Вращение от ротора через шестерни редуктора передаются на рабочую звездочку, которая и включает пильную цепь. Чтобы во время работы цепная передача не перегревалась, и не возникало дополнительного трения цепи о направляющую шину, в конструкции пилы имеется механизм смазывания. Во время работы машинное масло при помощи небольшого насоса подается на шину, где и происходит процесс смазки звеньев цепи.

Основные неисправности электропил

Условно неисправности электрических цепных пил можно разделить на три основные категории – неисправности, вызванные длительной эксплуатацией и повышенным износом деталей, неисправности, вызванные дефектами деталей, и те, что стали результатом неправильной регулировки, ремонта или неправильного обслуживания инструмента.

Неисправности электропилыНеисправности электропилы

К числу поломок, вызванных длительной эксплуатацией следует отнести:

  • Механические повреждения питающего кабеля, электрической вилки.
  • Перегрев и выход из строя термореле.
  • Поломка электродвигателя.
  • Заклинивание цепи и поломка редуктора.
  • Порыв цепи, деформация направляющей шины.
  • Естественный износ деталей инструмента.

При использовании бракованных деталей поломка цепной пилы может коснуться многих деталей, но обычно это связано с поломкой электродвигателя, включателей, обрывом цепи или преждевременным износом деталей.

Третья группа неисправностей электропилы обычно становится результатом неправильного подбора комплектующих или несвоевременным обслуживанием инструмента – здесь может выйти из строя и двигатель и порваться цепь и деформироваться сама шина.

Порвалась цепь на электропилеПорвалась цепь на электропиле

Диагностика неисправностей обычно проводится перед и после использования цепной пилы. Перед включением делается контрольный осмотр, чтобы выявить уже имеющиеся мелкие неисправности и по возможности не допустить более серьезные неисправности электропилы. При контрольном осмотре без включения пилы в сеть рекомендуется несколько раз протянуть цепь, чтобы проверить, не заклинило ли редуктор и двигатель. Если при включении искрят щетки на электропиле, это верный признак того, что придется сделать замену щеток и скорее всего, сделать чистку коллектору.

Если не поступает масло на шину, то и шина и цепь остаются сухим, а это означает быстрый износ всего редуктора, рабочей звездочки, шины и самой цепи.

Многие модели пил имеют масляный бак, частично выходящий наружу из корпуса, такая конструкция часто становится причиной механической поломки емкости при ударе. Такой дефект будет виден сразу, например, течь масла с электропилы Ребир, Макита или Бош означает необходимость полной замены детали на новую.

После пробного включения необходимо проверить есть ли смазка на цепи. Если смазки нет, то в лучшем случае придется просто разобрать пилу и прочистить канал поступления масла, если причина в поломке подающего механизма, то придется менять весь узел. Поэтому работу придется отложить, без постоянной смазки цепи работать пилой нельзя.

Масло для цепи элетропилыМасло для цепи элетропилы

Ну, а если после включения в сеть не включается электропила, то придется вооружиться тестером и проверить все соединения и элементы, начиная с питающего шнура.

Разборка электропилы для устранения поломок

Это, пожалуй, самый ответственный момент в ремонте цепной электрической пилы. Идеально, если в инструкции по эксплуатации имеется раздел, в котором наглядно описана вся конструкция пилы с детальным описанием всех ее элементов. В крайнем случае можно покопаться в сети и найти материалы для сервисных центров, со схемами и пошаговыми этапами разборки, ремонта, сборки и регулировки инструмента. Но если таковой инструкции нет, большинство цепных пил разбираются в следующем порядке:

  • инструмент отключается от сети;
  • снимается защитная крышка узла крепления цепи
  • снимается шина и пильная цепь;
  • отвинчиваются винты крепления корпуса электродвигателя и редуктора;
  • снимается ручка с кнопкой включения;
  • делается разъем редуктора и двигателя;
  • отвинчиваются винты рукоятки и снимается боковина корпуса двигателя;
  • отвинчиваются винты крепления крышки корпуса редуктора;
  • после снятия крышки отделяется масляный бачок и отсоединяется трубка подачи масла в насос;
  • снимается масляный насос;
  • снимаются шестерни редуктора.

При разборке многое зависит от расположения двигателя пилы – предложенная схема больше подойдет для ремонта электропилы с продольным расположением двигателя. Для цепных пил с поперечным расположением двигателя схема разборки примерно такая же за исключением того, что рукоятка снимается до того, как будет отделен двигатель от редуктора.

При разборке пластиковых элементов, рекомендуется, перед тем как разъединять части стоит аккуратно постучать молотком по лини соединения, чтобы разъединение было более легким.

Домашний ремонт при стандартных поломках

Несмотря на то, что сегодня на рынке представлено несколько десятков моделей цепных пил разных производителей ремонт основных стандартных поломок проводится одним единственным методом – заменой сломавшейся детали. Это касается буквально всех основных узлов и механизмов.

Теоретически можно что-то подточить или подправить напильником, но это будет только временное решение и отсрочит в лучшем случае большой ремонт на несколько дней, а в худшем случае повлечет за собой более дорогостоящий ремонт.

Ремонт электропилыРемонт электропилы

Ремонт цепной электропилы, если это не критично и не влияет на ее работоспособность можно сделать и самому. Это, прежде всего, касается корпуса инструмента. Падения, механические повреждения при работе часто деформируют пластиковый корпус, особенно это касается места расположения двигателя. Отремонтировать это место можно, поставив заплатку или наложив бандаж, применив для этого эпоксидный клей и стеклоткань. Эпоксидный клей сам по себе очень хрупкий, поэтому необходимо соблюдать пропорции при смешивании смолы и отвердителя. Его также можно использовать и для восстановления пластиковых шестерен, правда опять, стоит акцентировать внимание на то, что это только временная мера.

А вот для восстановления масляного бачка ни эпоксидный, ни какой бы то ни было другой клей не подойдет. Пластик, из которого сделан резервуар не поддается ни склеиванию клеем, ни пайке, так что менять его необходимо полностью.

Замена шестерни на электропилеЗамена шестерни на электропиле

При замене шестерен стоит внимательно присмотреться к металлическим частям корпуса редуктора – на нем видны все проблемные места, особенно это касается точек установки шестерен и валов. Сколы, следы выработки и заметная деформация говорит о том, что в этом случае кроме всего прочего придется поменять и основание редуктора.

Самое простое, что можно сделать своими руками без больших усилий, так это заменить резиновые уплотнители и прокладки. Это довольно важная и ответственная работа. Если сильно затянутые болты корпуса и крышки редуктора позволяют обеспечить надежность соединения, то резиновые уплотнители дают возможность погасить вибрацию. Особенно важно применять уплотнители именно изготовленные для этого. Так для узла смазки цепи используется специальная маслостойкая резина, она не теряет своих свойств при контакте с маслом и способна выдерживать большие нагрузки при высокой температуре.

Проводя сборку корпуса, в местах установки винтов в пластик при сборке рекомендуется из шприца выдавить буквально 1-2 капли эпоксидного клея, это позволит усилить место посадки винта.

Сборка электропилыСборка электропилы

При установке на инструмент новой шины и цепи рекомендуется осмотреть шину и соединения звеньев цепи и дополнительно смазать ведущую и ведомую звездочку моторным маслом или маслом для редукторов.

Меры безопасности

Проводя ремонт инструмента, нельзя забывать и о мерах безопасности. Прежде всего, необходимо отключить его от электросети и не включать его в сеть до момента окончательной сборки.

Работы с цепью и шиной рекомендуется проводить в перчатках, это защитит руки от порезов. При разборке винтовых соединений, если винт не удается отвинтить, нужно перестать прилагать усилия и воспользоваться аэрозольной смазкой типа WD-40 это позволит снять напряжение и через несколько минут просто отвинтить винт.

Техника безопасности при ремонте электропилыТехника безопасности при ремонте электропилы

А также стоит помнить и о электробезопасности, отремонтировать детали электрооборудования можно, использовав, только тот номинал деталей, которые были установлены изначально.

Как заточить цепь самостоятельно

Работа правильно заточенным инструментом дает возможность значительно продлить его ресурс. Вне зависимости от типа цепи заточка является основной операцией, позволяющей поддерживать цепь в исправном состоянии.

Оптимально использовать станочную заточку цепи. Но если нет возможности использовать электрический станок, то можно использовать и ручной метод заточки при помощи специального напильника и направляющего кондуктора.

Цепь надевается на шину и закрепляется в пиле. После этого делается натяжка цепи. После того как она будет натянута делается заточка:

  • Под углом 90 градусов к шине в горизонтальной плоскости устанавливается кондуктор с напильником в вырез режущего зуба.
  • После этого делается наклон в вертикальной плоскости так, чтобы напильник повторял направление предыдущей заточки.
  • 2-3 движениями с усилием делается снятие металла.
  • Кондуктор снимается и переставляется на следующий зуб с этой стороны заточки.
  • Закончив наводку кромки с одной стороны, напильник и кондуктор переставляется на другую сторону, и процесс повторяется.

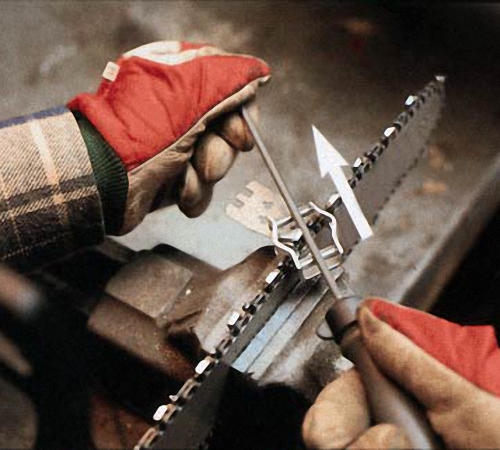

Заточка цепи бензопилы напильникомЗаточка цепи бензопилы напильником

Как видно, процесс ремонта цепной электропилы не представляет большой проблемы и вполне под силу даже тем, кто никогда не занимался ремонтом электроинструмента. Другое дело, что прежде чем начать разборку необходимо внимательно изучить устройство инструмента и представить себе все операции, которые будет необходимо выполнить при ремонте.

Цепная электропила: устройство, какую лучше выбрать

Владельцы загородных хозяйств обширно пользуются электроинструментом, цепная пила не исключение из списка. Электропила цепная не способна работать при объемах, как бензиновые модели, однако с небольшим домашним хозяйством вполне справится. Распил и заготовка дров, обрезка, уход за деревьями происходят в разы быстрее благодаря ручному электроинструменту. Запуск устройства не составит особого труда, достаточно подключить его к сети с питанием 220 вольт. Существует большой ассортимент по мощности и в ценовом диапазоне, чтобы подобрать лучшую для хозяйства модель, следует изучить ряд параметров.

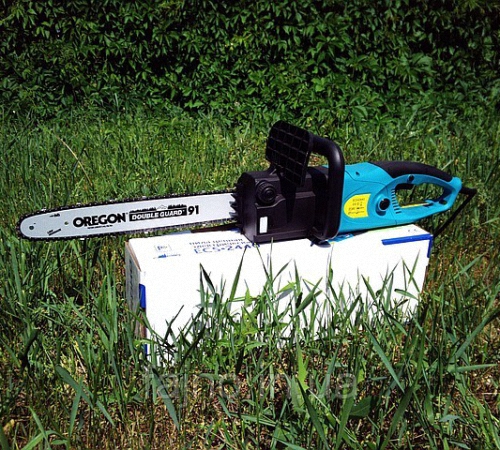

Цепная электропилаЦепная электропила Цепная электропила

Как устроена цепная электрическая пила

Для ведения хозяйства, обрубке деревьев и уходом за прилегающей территорией к хозяйству понадобиться соответствующий инструмент. Электропила цепная справиться с поставленными задачами в миг, не требует особого технического обслуживания, достаточно мобильна. Основным принципом действия является преобразование электрического тока в механическую энергию, за счет чего вращается цепь. Главные узлы в электропиле:

  • Электродвигатель, располагаемый в корпусе.
  • Направляющие шины для поддержания режущего элемента на месте.
  • Цепь распилочная.
  • Масляный насос для охлаждения и смазки цепи.
Устройство цепной электропилыУстройство цепной электропилы

Устройство цепной электропилы

Ручные модели цепных пил первых моделей впускались в громоздком корпусе, благодаря бензиновому двигателю, располагаемому в корпусе агрегата. Они требовали частого технического обслуживания, т.к. двигатель работал на предельных нагрузках без сопутствующего охлаждения. Мобильные цепные электропилы позволили избежать проблем с питанием, задымленностью выхлопными газами, что позволяет работать при непроветриваемом пространстве.

Пробка масляного бачка

Масло заливочное отверстие находится в корпусе, закрывается пробкой. Средний объем емкости примерно 150 мл, который позволяет при зависимости от скорости, работать не менее 2-х часов. При работах электрической пилой следует контролировать уровень масла в системе, иначе возможно испортить двигатель и режущий элемент.

Подача масла на пильную цепьПодача масла на пильную цепь

Подача масла на пильную цепь

Масло поступает к шине путем перекачки специальным насосом. Большинство современных моделей оборудуются системой интенсивной смазки, которая регулирует подачу масла, в зависимости от нагрузок на полотно.

Электромотор

Основной функцией электродвигателя является создание вращательных движений, которые передаются на полотно. Передача усилия происходит прямым приводом или коническим редуктором для работ на повышенных оборотах. Последние модели оснащены системой сцепления центробежного типа, что автоматически останавливает двигатель на критических нагрузках. Надежная и долговечная служба инструмента достигается за счет наличия системы смазки подвижных частей.

Цепь и шина

Цепь выполняет распил материалов, подвергается постоянным нагрузкам. Оснащена режущими кромками, располагается к направляющей шине. Благодаря большей ширине цепи, постоянного подхода масла, исключается заклинивание.

Принцип работы электропилы

Работа электропилой производится при соответствии с максимальными нагрузками, указанными в технической документации. Цепные пилы при использовании, обладают некоторыми особенностями. Процесс начинается с подключения инструмента к бытовой сети 220 В, нажатия кнопки. Двигатель приводится в движение, передает вращающеюся силу цепному механизму через редуктор или передачу.

Применение электропилыПрименение электропилы

Применение электропилы

Цепь, закрепленная на шине позволяет распиливать полотна. Смазка цепи происходит за счет масляного насоса, расположенного в корпусе. В современных электрических пилах контролируется усилие, в зависимости от этого подается нужное количество масла к полотну.

Как выбрать электропилу цепную

При выборе любого электроинструмента необходимо обращать внимание на технические характеристики и мощность. От этих показателей зависят объемы и качество процессов, производимых на участке. Выбрать электропилу возможно из представленных при большом ассортименте на рынке, однако стоит обратить внимание на проверенных производителей.

Для того, чтобы получить гарантированную, проверенную временем надежность инструмента, следует обратить внимание к следующим фирмам:

  • Stihl.
  • Bosch.
  • Makita.
  • Partner.

Существуют более дешевые аналоги от китайских либо отечественных производителей. При покупке стоит обратить внимание на должную безопасность, массу инструмента. При работах, отсутствие этих требований может доставить немало хлопот и навредить здоровью.

Показатели мощности двигателя

Параметр необходимо грамотно изучить, подобрать электропилу, соответствующую поставленным задачам. К примеру, для срубки старых кустов или веток в огороде, подойдет вариант с низким показателем мощности, так как он более безопасный для мелких работ и экономичен.

При регулярном использовании инструмента, например спиливание средних деревьев, стоит обратиться к более мощным моделям. Средними показателями для мощности электрической пилы являются от 1,5 до 2 кВт. Диапазон мощности двигателя при больших объемах процессов должен варьироваться от 2,5 до 5 кВт.

Электропила цепная Bosch AKE 30 LIЭлектропила цепная Bosch AKE 30 LI

Электропила цепная Bosch AKE 30 LI

Важно понимать, что повышенная мощность может дать сбой в старой проводке электросети, поэтому стоит приобрести стабилизатор, использовать новую проводку. В некоторых моделях, существует функция увеличения мощности при слабом токе, что позволяет продолжать действия при пониженном напряжении.

Наличие блокировочной функции

Блокировочное устройство создано в целях безопасности оператора при работах. Конструкция состоит таким образом, что невозможно включение электродвигателя без соответствующего усилия на рукоять или нажатия кнопки. Уважающий себя производитель, заботится о безопасности клиентов. При случае отсутствия или обхода блокировки, серьезный режущий инструмент может нанести увечья человеку.

Электрическая цепная пила TV 2245Электрическая цепная пила TV 2245

Электрическая цепная пила TV 2245

Цепная электропила, не оборудованная системами безопасности, крайне не рекомендуется к покупке. Отсутствие системы говорит о нулевой гарантии безопасности производителя, либо предлагаемая пила – совсем бюджетная модель, а может и подделка.

Особенности расположения двигателя

В электрических пилах двигатель располагаются двумя способами – продольным либо поперечным устройством. Для выполнения вертикальных распилов, наиболее лучшим вариантом является поперечно расположенный электродвигатель, он позволит ровно выполнять распил под углом 90 градусов. На полках магазинов возможно встретить модели, в которых нарушена балансировка. Такими пилами тяжело будет работать вытянутыми руками, смена положения может не принести желаемого результата.

Расположение двигателяРасположение двигателя

Расположение двигателя

Продольное размещение двигателя появилось позже, конструкция требует наличия редукторного механизма для передачи усилия к цепи, соответственно это отображается на цене устройства. Цепная пила с поперечным двигателем используется во всех видах работ, вне зависимости от расположения изделий.

Длина шины

Шина подбирается по нескольким параметрам, характеристики длины влияют на производительность и скорость процессов. Если предполагаются действия с толстыми породами деревьев, то выбирать стоит более длинную шину. Такое устройство позволит пропилить ствол за одни раз, однако отличается повышенной ценой.

Для пилки дров или окучивания кустов на дачных участках, подойдут модели с короткой шиной. Такие электрические пилы требуют меньшей мощности двигателя, соответственно цена на уровень ниже. Для обычных условий вполне достаточно длины от 30 см.

Цепной тормоз

При действиях с электрической пилой не редко происходят случаи обратного удара, когда рабочего отталкивает от объекта. Такие случаи вызваны контактов вращающейся на высоких оборотах цепи с твердым неподвижным объектом. Условия могут привести к травме рук или других частей тела оператора.

Пила с тормозом цепиПила с тормозом цепи

Пила с тормозом цепи

Для безопасной работы цепная электропила обеспечена цепным тормозом. Приспособление расположено таким образом, что во время удара оператор может резко дернуть за рычаг, тем самым остановив пилу. Решение похоже на принцип действия аварийной кнопки, расположенной при стационарном оборудовании.

Преимущества и недостатки электроинструмента

Объем поверхностей, обрабатываемых цепной электропилой типа напрямую зависит от ее уровня. Профессиональная электропила используется при продолжительных работах и способна заменить цепную с двигателем сгорания. Аккумуляторная разновидность электропил среднего, профессионального класса дадут возможно производить работы вдали от электросети, не требуя топлива.

Покупка любого агрегата должна быть обдумана и тщательно взвешена. Техническое состояние инструмента должно быть на должном уровне, чтобы качественно производить работы. При небольшом объеме, цепная электропила по дереву может не окупить вложенные средства.

При покупке необходимо обратить внимание на главные элементы:

  • Качество масляного насоса – он должен быть надежным, способен прокачивать разные типы масла в систему. Стоит обратить внимание на вязкости и срок гарантии.
  • Редуктор бюджетных моделей зачастую выполняется из пластика. Стоит поинтересоваться, возможно ли будет его заменить и во сколько обойдется финансово.
  • Размер цепи необходимо подбирать ходовой, режущий элемент имеет свойство часто растягиваться и рваться. Также необходимо обратить внимание на механизм натяжки.

Соблюдение условий, продуманные шаги дадут возможность приобрести долговечную и надежную электрическую пилу.

конструкции пил, принцип работы, правила выбора

У современного потребителя сегодня есть возможность приобрести любую электрическую цепную пилу, удовлетворяющую его запросам, благо, что на рынке предлагается множество моделей, обладающих различными характеристиками. Естественно, не стоит ориентироваться только на марку и рекомендации знакомых. Очень важно соотносить свой выбор с теми задачами, которые должны выполнять пилы. Немалую помощь в выборе вам могут оказать рекомендации профессионалов.

Эта статья будет посвящена именно электрическим устройствам. После того как вы узнаете, какими техническими характеристиками обладают эти агрегаты, вам не составит труда понять, как выбрать цепную электропилу, чтобы она служила вам на протяжении многих лет.

Устройство цепной электропилы и принцип работы

Среди всего ассортимента цепных пил можно выделить следующие: с электроприводом и двигателем, работающим на бензине. Рассматривая устройство цепной пилы, в ней можно выделить следующие основные элементы:

  • Техническое описание устройства электрических цепных пилТехническое описание устройства электрических цепных пилкорпус;
  • электродвигатель;
  • цепь;
  • направляющие шины;
  • отделение для масляного насоса и самого масла;
  • защитный экран, рычаг тормоза цепи;
  • винт крепления шины и натяжения цепи.

Корпус электропилы служит панелью для кнопок, которые контролируют включение и блокировку инструмента. Также там находится удобная рукоятка и защитный щиток. Некоторые отличия имеются у более современных и усовершенствованных моделей, у которых можно обнаружить специальную рукоятку, позволяющую контролировать степень натяжения цепи.

Работает этот инструмент следующим образом: первым действием является запуск двигателя, в результате чего создаётся крутящий момент, который распространяется на редуктор, звёздочку и цепь, а это приводит к вращению указанных элементов, тем самым запускается процесс распила.

Учитывать, что цепь, оснащённая режущими кромками, имеет большую ширину по сравнению с неподвижной шиной, во время работы инструмента риск заклинивания в обрабатываемом материале исключён.

В процессе распила электропилой на режущую поверхность цепи из контейнера, находящегося в корпусе, поступает масло, что обеспечивает её смазку.

Познакомившись с принципом работы электрической цепной пилы, можно переходить к рассмотрению основных параметров, которые нужно учитывать при выборе этого инструмента.

По каким критериям выбирать цепную электропилу

Перечень факторов, на которые важно обращать внимание при выборе цепной электропилыПеречень факторов, на которые важно обращать внимание при выборе цепной электропилыИменно технические характеристики позволяют понять, как подобрать наиболее подходящий инструмент для пиления. Эти параметры дают представление о том, в каких условиях может использоваться конкретная модель выбираемого инструмента.

Первое, с чего бы хотелось начать рассмотрение цепных электропил — фирмы, которые занимаются их выпуском. Этому моменту нужно уделять особое внимание, поскольку это непосредственным образом влияет на качество выбираемого инструмента.

На сегодняшний день наибольшую известность получили электрические цепные пилы, предлагаемые следующими компаниями:

  1. PATRIOT.
  2. BOSCH.
  3. SPARKY и многие другие.

Выбирая электропилу любого из указанных выше брендов, потребитель может быть уверен в высоком качестве продукции и её надёжности. Однако в продаже можно встретить модели и других марок, которые, несмотря на меньшую известность, все же достойны внимания по причине их соответствия европейским стандартам.

В первую очередь они способны привлечь внимание потребителя благодаря более доступной цене. Наиболее яркими представителями этого списка можно назвать такие компании:

  • Интерскол.
  • EFCO.
  • FORTE.
  • Зенит.

В свете вышесказанного можно сделать вывод, что сегодня такой инструмент, как цепная электропила доступен практически каждому потребителю вне зависимости от уровня его достатка.

Если вас заинтересовала модель менее известных производителей, имейте в виду, что, приобретая такой агрегат, вы получаете инструмент, который будет обладать не совсем привлекательными свойствами. Скажем, одни пилы могут быть достаточно громоздкими, у других присутствует пластиковая поверхность, благодаря которой работать таким инструментом будет не совсем удобно.

Помимо этого, у подобных изделий не всё в порядке может быть и с эргономикой. Продукция некоторых производителей может и вовсе не предусматривать сервисного обслуживания.

По этой причине рекомендуется рассматривать продукцию от известных фирм-производителей, если вы хотите приобрести инструмент для частого применения. И не стоит пугаться более высокой цены таких изделий, ведь все это будет компенсировано высоким качеством пилы.

Определившись с тем, электропила какой марки вам больше подойдёт, можно переходить к рассмотрению технических характеристик.

Двигатель пилы и его мощность

Технические параметры двигателей электрических цепных пилТехнические параметры двигателей электрических цепных пилРассматривать этот параметр нужно непосредственно с привязкой к тем задачам, которые должны выполнять электрические пилы. Если вам необходим инструмент, чтобы заниматься длительным пилением толстой древесины, то рекомендуется останавливать выбор на пилах с большой мощностью.

В том случае если для вас интересна модель, чтобы с её помощью можно было обрезать садовые деревья, то вы можете ограничиться агрегатом с более низким параметром мощности.

В первом случае рекомендуется рассматривать модели, показатель мощности которых составляет от 2,5 до 4 кВт. В этом случае речь идёт о профессиональном инструменте, применяемом на промышленных предприятиях для заготовок древесины.

А вот тем, кому необходима электропила, которой будет удобно работать на даче, следует выбирать агрегаты мощностью от 1,5 до 2 кВт. Таким показателям соответствуют модели электрических цепных пил для бытового использования.

Если следовать рекомендациям специалистов, то желательно останавливать выбор на моделях электропил, которые имеют небольшой запас мощности. Альтернативой здесь может выступать вариант совместного использования инструмента со специальным стабилизатором напряжения.

Необходимость этого связана с тем, что нередко там, где находятся дачные участки, наблюдается несоответствие напряжения принятым стандартам. Вдобавок ко всему время от времени на таких территориях наблюдается его понижение.

При возникновении подобных ситуаций происходят определённые изменения в работе двигателя, что выражается в увеличении силы тока с целью компенсации уменьшения напряжения. Однако подобные ситуации не идут на пользу двигателя, из-за чего уменьшается его ресурс.

Особенности расположения двигателя

Особенности расположения двигателей электрических цепных пилОсобенности расположения двигателей электрических цепных пилЕсли пила необходима для выполнения распила по вертикали, то лучше всего выбирать модель, имеющую поперечное расположение мотора.

Такой агрегат будет наиболее подходящим инструментом для распила дерева под углом 90 градусов в направлении сверху вниз.

Если рассматривать этот параметр, то можно выделить два варианта:

  • первый предусматривает размещение силового агрегата поперёк корпуса;
  • второй — размещение параллельно мотору.

В продаже встречается немало моделей, у которых нарушена балансировка, из-за чего работать такой бензопилой будет не так просто. При этом нет гарантии того, что, разместив инструмент в другом положении, можно добиться улучшения условий для выполнения операции. Скажем, трудности могут возникнуть, если понадобится обрезать ветви дерева под углом выше уровня головы.

Более предпочтительны в этом плане электропилы, которые предусматривают продольное размещение двигателя. Такие пилы могут использоваться для выполнения практически всех видов работ. Естественно, подобная универсальность обусловливает высокую стоимость таких инструментов.

Однако, всё же это не мешает им оставаться востребованными на рынке. Подобное устройство имеет правильную балансировку, а потому, расположив его в любой плоскости и под необходимым углом, владелец не испытает проблем при решении многих задач.

В связи с этим ещё до покупки электрического инструмента следует решить, для выполнения каких задач вы его приобретаете.

В том случае, если электрическая цепная пила вам требуется только для распила деревянных строительных материалов, то вам не стоит выбирать агрегат с продольным положением электродвигателя, который вдобавок ко всему будет стоить больше других моделей, обладающих аналогичным возможностями.

Когда вопрос с производителем, мощностью и расположением двигателя будет решён, можно рассматривать прочие характеристики.

Длина шины

Выбор электрической цепной пилы с учётом длины шиныВыбор электрической цепной пилы с учётом длины шиныВ отношении длины шины можно выделить несколько вариантов. Это характеристика определяется назначением модели. Иными словами, от длины шины зависит, для пиления какого диаметра дерева можно использовать рассматриваемый инструмент.

Если предстоит иметь дело с толстыми деревьями, то лучше всего отдать предпочтение агрегату, у которого шина имеет большую длину.

Если электрическая цепная пила приобретается для обрезки деревьев в саду или пиления дров, то можно остановить выбор на инструменте с минимальной длиной шины. Чаще всего с подобными задачами прекрасно может справиться пила, у которой размер длины шины порядка 30−40 см.

Цепной тормоз

Работая с электрической пилой, владелец может столкнуться с таким явлением, как обратный удар, который возникает в результате контакта рабочей части с материалом высокой твёрдости. Всё это приводит к тому, что электропила резко откидывается в сторону расположения рабочего со смещением вверх.

Все это создаёт угрозу травмирования рук рабочего. Чтобы избежать негативных последствий, производители используют особое приспособление — цепной тормоз.

По своему исполнению он выглядит как рычаг, имеющий вид диска, который находится непосредственно перед рукояткой. Во время обратного удара рабочий, сам того не желая, смещает левую руку машинально к этому рычагу, а это приводит к отключению электродвигателя. На практике все это происходит за очень короткое время — около 0,1 секунды.

Функция блокировки включения

Преимущества и особенности функции блокировки включения цепной электропилыПреимущества и особенности функции блокировки включения цепной электропилыЭто дополнение реализовано в электроинструменте в виде кнопки, которая находится на корпусе. Её наличие позволяет быть уверенным в том, что здоровью ничто не будет угрожать во время работы электрической системы.

Учитывая, что электроинструмент может нанести серьёзный вред жизни и здоровью человека, то каждый производитель должен установить на своё изделие кнопку блокировки, чтобы тем самым гарантировать безопасность работающего человека.

Если пренебречь ею, то это может привести к следующим последствиям. В самый неожиданный момент может произойти включение пилы, а это уже создаст опасность получения серьёзной травмы.

По словам специалистов, следует отказаться от покупки электроинструмента, который не оборудован подобным элементом. Если пила не будет иметь кнопки блокировки — это явный признак нарушения технологии производства или же вам предлагают подделку.

Электрическая цепная пила является востребованным инструментом среди дачников. Чтобы она действительно была надёжным помощником и заметно упрощала выполнение многих работ, необходимо правильно подобрать этот инструмент.

В первую очередь внимания заслуживают технические характеристики пилы, поскольку именно от них зависит, насколько эффективно будет справляться инструмент с возложенными на него задачами.

Также необходимо акцентировать внимание и на безопасности, поскольку электропила является травмоопасным инструментом и может причинить серьёзный вред здоровью человека, если в нём не будет предусмотрено специальных блокировочных механизмов.

Оцените статью: Поделитесь с друзьями!

Устройство электропилы цепной схема

Помогите найти схему подключений проводов в указанной пиле. После перемотки статора "мастера" оторвали почти всю внутреннюю проводку! Теперь имеется пучек проводов, трехэтажный мат и куча убитых нервных клеток Пролез весь инет – тишина. Может кто делал уже такую штуку, поделитесь плиз.. Если не сложно, то лучше рисунком. Стройка из-за нее встала

Будет Вам схема, ждите.

Не удалось найти схему с точностью до цвета проводов. Придётся неножко самому посоображать какой провод куда.
Принцип следующий:

Подключите сначала рабочую оботку статора (у неё провода большего сечения), проверьте, что концы обмотки соединены правильно – звёздочка цепи должна вращатся по часовой стрелке.
Затем подключите в цепь тормозную обмотку. Если при выключении главного выключателя (S2) торможения не происходит, поменяйте концы томозной оботки местами.

Будут вопросы, пишите.

Toolman написал :
Не удалось найти схему с точностью до цвета проводов. Придётся неножко самому посоображать какой провод куда.
Принцип следующий:

Будут вопросы, пишите.

Уважаемый Toolman !
а не найдется у Вас схемы на электропилу Sturm! CC9922 ?
проблема возникла после перемотки статора , вдогонку еще пусковой выключатель сломался (замены не удалось наййти 🙁 )
поставил вместо заводского выключателя советский микрик подходящий по току и контактной группе.
в общем после данной модернизации не стало работать в режиме тормоза и значительно упала мощность.
после перемотки статора проверить на полной мощности не удалось т.к. заклинил выключатель (обломилась с одной стороны возвратная пружинка). Попытка ремонта выключателя окончилась неудачей 🙁 тк есть в нем 2 хитрые пружинки, а выключатель благодаря этим пружинкам становится неремонтопригодный.
по поводу выше вами представленной она очень похожа на схему моей пилы но в схеме присуствует еще какой то фильтр намотанный на феррите .
думаю оригинальная схема будет лучше .
Спасибо !

Сегодня не найдется домохозяйства, в котором бы отсутствовал такой помощник, как цепная электрическая или бензиновая пила. Этот инструмент значительно уменьшает трудозатраты и является незаменимым при выполнении тяжелых физических работ, таких, например, как валка деревьев. Ниже мы рассмотрим его устройство, опишем основные элементы, их неисправности, сравним некоторые варианты модификаций от мастеров.

Схема электропилы

На данном рисунке представлены общие детали конструкции ручной электрической пилы.

Запчасти для электропилы цепной

Сегодня на российском рынке представлено большое многообразие запасных элементов к электрическим пилам. Это и звездочки, и пильные шины, цепи, различные маслонасосы, приводы и фланцы. Цены на эти элементы весьма демократичны: основная линейка предлагаемых товаров укладывается в ценовой диапазон 1–10 у. е. Мастер, пользующийся этим инструментом, в некоторых случаях должен уметь самостоятельно отремонтировать или заменить вышедшую из строя деталь. Поговорим об этом ниже.

Плавный пуск на пилу

Производитель не всегда предусматривает возможность плавного пуска, из-за чего двигатель начинает работу сразу с максимальных оборотов. При этом ему необходимо еще раскрутить рабочий орган до нужных оборотов. Этот режим является очень тяжелым для инструмента, зачастую возникают толчки при запуске. Чтобы сделать работу инструмента нормальной, необходимо приобрести модуль плавного пуска стоимостью 3–5 у. е. и установить его в корпус инструмента. Для начала необходимо вскрыть крышку корпуса, открутив крепежные болты. Модуль плавного пуска имеет два провода, которые следует подключать в разрыв питания, идущего к силовому агрегату. Держит данный модуль до 2 кВт. После этого следует собрать корпус инструмента в обратном порядке.

Масляный насос для электропилы

Масляный насос необходим для автоматической смазки цепи в процессе работы. Выход масла из насоса происходит через отверстие масляного канала. Масло подается из масляного бака в канал гнезда масляного насоса, и тогда происходит смазка цепи. Приводится насос в движение с помощью эксцентрикового кулачка на валу редуктора. Насос состоит из корпуса, плунжера, седла клапана, самого клапана и заглушки. Для крепления масляного насоса к корпусу служит планка и стопорная гайка.

Звездочка цепи электропилы

Большинство звездочек не являются взаимозаменяемыми. Главное их отличие – во внутреннем и наружном диаметре тарелки сцепления, посадке на коленвал, общей высоте звездочки. Важно, на какой шаг цепи они рассчитаны. По своему исполнению делятся на цельнометаллические и разборного типа. При износе цельнометаллической и разборной звездочки первую вам придется заменить целиком. Использование звездочки разборного типа в цепной пиле является наиболее экономичным решением.

Ротор для электропилы

Якорь представлен обмоткой из медного провода, пропускающей ток, и магнитов, опоясывающих вращающийся вал. Выделяют две основные части в якоре – ротор (подвижный элемент) и статор (неподвижный, статичный элемент). Вал приводится во вращение с помощью электромагнитного поля, возникающего в процессе пуска электрического тока через медные провода и взаимодействия его с находящимися там магнитами.
Чтобы подобрать якорь для электропилы, вам необходимо знать размеры некоторых элементов. Надо измерить с помощью штангенциркуля следующие места: диаметр обмотки, общую длину якоря, длину коллектора по ламелям, диаметр коллектора, посадочные места подшипников – заднего и переднего, расстояние между подшипниками по внутренней стороне. Кроме того, нужно обратить внимание на конец вала – выполнен ли он в виде зубцов или же это усеченный конус. Зная эти параметры, можно подобрать якорь, так как не стоит привязываться к модели или иным его характеристикам.

Ремонт электропилы своими руками

Как любой инструмент, цепная пила подвержена износу. Для первичной диагностики мастеру следует обратить внимание на следующие сбои, возникающие в процессе работы с инструментом:

  • При невозможности включения инструмента следует проверить состояние кабеля и его соединений с корпусом.
  • Затем стоит обратить внимание на стопор цепи, при необходимости изменив его положение.
  • При снижении мощности инструмент следует осмотреть на износ щеток.
  • При возникновении посторонних шумов и звуков нужно посмотреть, не забиты ли маслопроводящие каналы. При необходимости прочистить их и долить масло до необходимого уровня.
  • При повреждениях корпуса инструмент не допускается чинить в домашних условиях – его необходимо сдать в сервисный центр для устранения дефекта.

Переделка электропилы

Над модификацией цепной пилы обычно задумываешься, когда чего-то не хватает. Например, фрезеровального аппарата. Для этого потребуется:

  • аппарат для сварки;
  • переходник к фрезам;
  • ролик стальной плоский;
  • редуктор.

Порядок действий такой. Приваривают в конце основания стрелы колесо, срезав стрелу так, чтобы колесо точно входило в контур среза для недопущения натяжения или ослабления цепи. К колесу крепят съемный переходник к фрезам.

Мы надеемся, что, ознакомившись с информацией, кратко представленной в нашей статье, вы сможете самостоятельно устранять возникшие мелкие неисправности и эксплуатировать данный инструмент как уверенный пользователь.

Электропилы – это незаменимый инструмент на дачном участке или в частном доме. Она легко справляется с распилом толстых ветвей, досок и различного материала из дерева. Даже самый надежный инструмент имеет свою степень износа, периодически требуется исправлять мелкие или крупные поломки. Ремонт электропилы своими руками возможен только в некоторых случаях и при наличии определенных навыков и инструментария. Зачастую инструмент приходится отдавать в сервис. Но есть некоторые поломки, которые легко исправляются самостоятельно.

Оглавление:

Обзор конструкции электропилы цепной

Для того чтобы овладеть навыками ремонта электропил, необходимо понимать их конструкцию. Основным элементом, который производит резку материала, является пильная цепь, которую приводит в движение мотор. Сама цепь представляет собой совокупность режущих звеньев, которые между собой скрепляются шарнирами. Движение цепи производится по пластине, которую называют шиной. Изготавливается эта деталь из стали высокого качества, которая не подвержена сколам, царапинам и коррозии – это основной показатель качества инструмента. По конструкциям выделяются шины:

  • сварные;
  • цельные со съемным наконечником;
  • цельные с наконечником, изготовленным из твердосплавных материалов.

Сварная шина – это нечто, похожее на «сэндвич», который сваривается из трех составных частей в одну, при этом в конструкцию вклепывается ведомая звездочка. Цельная конструкция со сменным наконечником – изделие из одного листа, оптимально для инструментов большой длины. В такой шине основная нагрузка ложится на роликовый подшипник ведомой звездочки. Цельная конфигурация позволяет снизить потери на трение на 8-10%. Если инструмент с цельной шиной из материалов твердого сплава, то он оптимально подходит для работы с высокой нагрузкой, а также для эксплуатации в условиях наличия большого количества песка, пыли и грязи.

1. При работе с электропилой любой конфигурации необходимо помнить о возможности возникновения «обратного удара» – отброса инструмента в сторону выполняющего работы человека. Такая ситуация возникает, если самый конец пильной шины упирается в обрабатываемый материал. Чтобы избежать травматизма в такой ситуации, производители оборудуют пилы автоматическим тормозом цепи.

2. Автоматический тормоз цепи еще называют инерционным приводов, который работает благодаря щитку, находящемуся перед левой рукой выполняющего работы человека. Перед началом работы этот щиток ставится в положение ближе к руке, чтобы в случае необходимости он быстро приводился в действие. Если возникает момент обратного удара, то рука оператора упирается в этот щиток и цепь останавливается. Положение меняется и за счет возникающей от удара инерции. Такая система позволяет снизить вероятность ремонта электропил цепных, так как во время удара не повредится основной ее механизм.

3. Еще одна система, которая предотвращает износ и поломки – автоматическая смазка цепи. В специальный резервуар заливается масло, которое во время эксплуатации пилы передается через маслонасос на ведущую звездочку и цепь. Некоторые модели даже имеют регулировщик подачи масла, так как при разной интенсивности работы необходимо разное его количество. К примеру, ремонт электропилы Макита подразумевает осмотр системы подачи масла.

4. У цепных пил с электрическим мотором есть некоторые недостатки или слабые места. Один из них – конструкция редуктора. Крутящий момент передается на цепь через редуктор, который имеет жесткую связку с якорем электрического мотора. Такая конструкция передает все нагрузки на мотор, то есть, если в заготовке содержатся твердые вставки или пильная цепь затупилась, то она будет не так гладко скользить по поверхности. Результатом этого станет перегрев мотора или износ некоторых его деталей. В качестве превентивной меры необходимо своевременно точить пилу и не давить на нее при работе. Часто поступают в сервисный ремонт электропилы Парма с такого рода неисправностями.

5. Второе слабое место пил с электрическим мотором – зависимость от напряжения в сети. Если оно падает, возрастает нагрузка на мотор, в моделях, которые не оборудованы термозащитой двигателя, возрастающая нагрузка приводит к его сгоранию. Но и защита от повышения температуры имеет недостатки, так как при низком напряжении она срабатывает, понижая производительность. К примеру, ремонт электропилы Интерскол часто сводится только лишь к повышению напряжения в сети, после чего инструмент функционирует исправно.

Обзор возможных неисправностей электропил

  1. Если пила не включается, необходимо проверить наличие питания, целостность проводов и соединений.
  2. Если в сети питания все в порядке, необходимо проверить тормоз цепи, который блокирует работу инструмента. Для устранения этой неполадки необходимо передвинуть щиток тормоза в другое положение.
  3. Если и описанные выше меры не включили пилу, то необходимо проверить целостность кабеля и штепселя.
  4. Если снизилась мощность пилы, упала производительность, необходимо заменить угольные щетки, которые, видимо, износились.
  5. Довольно часто цепь начинается останавливаться не сразу, а через некоторый промежуток времени. Чем дольше эксплуатируется пила, тем больше становится этот временной промежуток. Чтобы избавиться от этой проблемы, необходимо заменить ленту тормоза пилы, которая износилась по истечении времени.
  6. Часто в работе пилы появляется неприятный, режущий ухо звук. Такой звук зачастую появляется из-за недостатка масла в механизме или из-за загрязнения проводящих его бороздок. Устранить неисправность просто – залить масло и прочистить борозды.
  7. Важно использовать при ремонте только оригинальные запчасти, которые рекомендованы производителем. Если использовать запчасти от сторонних фирм, это зачастую приводит к поломкам инструмента или возникновениям опасных ситуаций.
  8. Если имеются повреждения корпуса, то ради собственной безопасности пилу необходимо сдать в ремонт.
  9. Нельзя заменять режущие части инструмента, которые не рекомендованы производителем или не подходят по конструкции.

Заточка электропилы

Один из элементов пилы, за которым необходимо следить самостоятельно – цепь. Ее необходимо затачивать профилактически, так как в случае затягивания с данным процессом, ремонт цепной электропилы своими руками уже невозможно будет произвести. Ее необходимо отдавать в сервис, где заточку произведут на профессиональных станках.

1. Продление срока службы пильного элемента:

  • перед началом работы необходимо убедиться, что в заготовке нет твердых металлических предметов. Если произойдет контакт режущего элемента с металлическим предметом, то на цепи останется зазубрина или скол, который уже невозможно убрать;
  • нельзя проводить работы на земле, так как углубление в грунт забьет масляные канавки, в результате чего цепь останется без нормальной смазки и быстрей износится;
  • необходимо следить за клином пилы, его нельзя допускать, так как это перегревает металл и снижает продолжительность его службы.

2. Как определить, что пиле необходима заточка. Для этого достаточно обратить внимание на стружки – если они мелкие и чуть более темные, то цепь затупилась. Это объясняется тем, что тупые кромки не снимают необходимый режущий слой, это приводит к измельчению стружки. Также качество заточки пилы определяется на основании визуального осмотра, на пильной части не должно быть радиусов, повреждений в виде вырванных участков, форма зуба и режущей кромки должна быть такой же, как на новом инструменте.

Если все эти факторы не отвечают необходимым требованиям, то пила требует заточки. Если продолжать работу на тупой пиле, то это отразиться на производительности, а также на сроке эксплуатации пилы. При заточенных элементах возрастает нагрузка на мотор, он перегревается и все его элементы изнашиваются быстрее указанного срока.

3. Как заточить электропилу самостоятельно:

  • для заточки необходим специальный инструмент, это набор из напильников круглой и овальной формы, оправки и калибра;
  • иногда в набор дополнительно входит крючок для чистки прорезей цепи от стружки;
  • круглый напильник объединяется с оправкой;
  • напильник плоской формы и калибр используются отдельно;
  • цепь точат на самой шинке пилы;

  • оправку ставят на кромку режущего зуба, при этом учитывают угол заточки фаски;
  • угол заточки устанавливают 30 или 10о, выставление угла – это самый сложный процесс правки, так как при выставлении неверного угла инструмент окажется испорченным;
  • напильник при заточке выставляют перпендикулярно относительно шинки, он немного выступает над зубом при заточке;
  • заточка проходит в одном направлении, то есть только поступательным движением, не возвратно-поступательным;
  • когда один зуб заточен, цепь прокручивают и приступают к заточке следующего зуба;
  • после того, как напильником обработаны все кромки зубьев, начинается обработка ограничительного реза – выступа на цепочки, который не имеет режущих кромок, он располагаются на одной пластинке с зубом. Функция этой части – образовывать заглубление при резе;
  • если ограничители реза сильно выступают, то цепь не будет резать, а только лишь скользить, если слишком заглублены, то дерево будет заклинивать режущую часть инструмента;
  • правка ограничителей реза производится калибром, его прикладывают к кромке режущих зубов, при этом торцевая планка находится на одном уровне с ограничителем;
  • если ограничитель выступает, то его необходимо подравнять, это производится обычным напильником плоской формы;
  • напильником по ограничителю двигают в перпендикулярной плоскости в одном направлении.

4. Заточка пилы на станке:

  • для заточки на станке цепь снимается с шинки;
  • цепь устанавливают на направляющую станка и натягивают роликом и храповиком, которые удерживают ее за режущий зуб;
  • на станке имеется транспортир, который выставляет угол заточки;
  • абразивный круг опускается, с его помощью снимается незначительный слой металла – примерно несколько десятых долей миллиметров. Это и есть процесс правки и заточки цепи;
  • после правки одного зуба направляющая переставляется на следующий и так далее;
  • такой тип заточки позволяет выдержать жесткие рамки правки и заточки инструмента;
  • если есть желание приобрести такой станок для себя, то рекомендуется приобрести не электрический его вариант, а ручной, так как его стоимость значительно ниже. Станок позволяет отодвинуть ремонт электропил Бош и любых других производителей.

Некоторые правила работы с электропилами

  1. Цепные электропилы предназначены для работы с максимальным показателем скорости, всегда следует работать при полностью открытой дроссельной заслонке, это повысит производительность.
  2. Не следует пилить под прямым углом от себя, следует держать пилу немного под углом от корпуса.
  3. Необходимо придерживаться инструкции по ремонту электропилы, а так же приобретать только те запчасти, которые рекомендованы производителем.
  4. Перед транспортировкой пилы необходимо выключить двигатель, шину с цепью при переноске держат за собой, необходимо паковать пилу в кожух перед перевозкой.
  5. Не следует работать с пилой выше уровня плеч, так как это повышает риск несчастного случая.
  6. Если пилу заклинило в материале, то необходимо извлекать ее оттуда очень осторожно. Действующая на пилу выталкивающая сила увеличивается при зажиме верхней части, что достаточно опасно для оператора.
  7. При работе с бревном в обрамлении тонких сучьев следует действовать очень осторожно, так как тонкий материал в некоторых случаях зажимается шиной и откидывается в сторону выполняющего работу человека.
  8. Категорически запрещается использовать неисправный, не отрегулированный или не полностью собранный инструмент.
  9. Перед началом работы необходимо проверить исправность выключателя пи
Запчасти на электропилу: якорь, ротор, звёздочка цепи и др. Ремонт электропилы своими руками

Сегодня не найдется домохозяйства, в котором бы отсутствовал такой помощник, как цепная электрическая или бензиновая пила. Этот инструмент значительно уменьшает трудозатраты и является незаменимым при выполнении тяжелых физических работ, таких, например, как валка деревьев. Ниже мы рассмотрим его устройство, опишем основные элементы, их неисправности, сравним некоторые варианты модификаций от мастеров.

Схема электропилы

На данном рисунке представлены общие детали конструкции ручной электрической пилы.

Запчасти для электропилы цепной

Сегодня на российском рынке представлено большое многообразие запасных элементов к электрическим пилам. Это и звездочки, и пильные шины, цепи, различные маслонасосы, приводы и фланцы. Цены на эти элементы весьма демократичны: основная линейка предлагаемых товаров укладывается в ценовой диапазон 1–10 у. е. Мастер, пользующийся этим инструментом, в некоторых случаях должен уметь самостоятельно отремонтировать или заменить вышедшую из строя деталь. Поговорим об этом ниже.

Плавный пуск на пилу

Производитель не всегда предусматривает возможность плавного пуска, из-за чего двигатель начинает работу сразу с максимальных оборотов. При этом ему необходимо еще раскрутить рабочий орган до нужных оборотов. Этот режим является очень тяжелым для инструмента, зачастую возникают толчки при запуске. Чтобы сделать работу инструмента нормальной, необходимо приобрести модуль плавного пуска стоимостью 3–5 у. е. и установить его в корпус инструмента. Для начала необходимо вскрыть крышку корпуса, открутив крепежные болты. Модуль плавного пуска имеет два провода, которые следует подключать в разрыв питания, идущего к силовому агрегату. Держит данный модуль до 2 кВт. После этого следует собрать корпус инструмента в обратном порядке.

Масляный насос для электропилы

Масляный насос необходим для автоматической смазки цепи в процессе работы. Выход масла из насоса происходит через отверстие масляного канала. Масло подается из масляного бака в канал гнезда масляного насоса, и тогда происходит смазка цепи. Приводится насос в движение с помощью эксцентрикового кулачка на валу редуктора. Насос состоит из корпуса, плунжера, седла клапана, самого клапана и заглушки. Для крепления масляного насоса к корпусу служит планка и стопорная гайка.

Звездочка цепи электропилы

Большинство звездочек не являются взаимозаменяемыми. Главное их отличие – во внутреннем и наружном диаметре тарелки сцепления, посадке на коленвал, общей высоте звездочки. Важно, на какой шаг цепи они рассчитаны. По своему исполнению делятся на цельнометаллические и разборного типа. При износе цельнометаллической и разборной звездочки первую вам придется заменить целиком. Использование звездочки разборного типа в цепной пиле является наиболее экономичным решением.

Ротор для электропилы

Якорь представлен обмоткой из медного провода, пропускающей ток, и магнитов, опоясывающих вращающийся вал. Выделяют две основные части в якоре – ротор (подвижный элемент) и статор (неподвижный, статичный элемент). Вал приводится во вращение с помощью электромагнитного поля, возникающего в процессе пуска электрического тока через медные провода и взаимодействия его с находящимися там магнитами.
Чтобы подобрать якорь для электропилы, вам необходимо знать размеры некоторых элементов. Надо измерить с помощью штангенциркуля следующие места: диаметр обмотки, общую длину якоря, длину коллектора по ламелям, диаметр коллектора, посадочные места подшипников – заднего и переднего, расстояние между подшипниками по внутренней стороне. Кроме того, нужно обратить внимание на конец вала – выполнен ли он в виде зубцов или же это усеченный конус. Зная эти параметры, можно подобрать якорь, так как не стоит привязываться к модели или иным его характеристикам.

Ремонт электропилы своими руками

Как любой инструмент, цепная пила подвержена износу. Для первичной диагностики мастеру следует обратить внимание на следующие сбои, возникающие в процессе работы с инструментом:

  • При невозможности включения инструмента следует проверить состояние кабеля и его соединений с корпусом.
  • Затем стоит обратить внимание на стопор цепи, при необходимости изменив его положение.
  • При снижении мощности инструмент следует осмотреть на износ щеток.
  • При возникновении посторонних шумов и звуков нужно посмотреть, не забиты ли маслопроводящие каналы. При необходимости прочистить их и долить масло до необходимого уровня.
  • При повреждениях корпуса инструмент не допускается чинить в домашних условиях – его необходимо сдать в сервисный центр для устранения дефекта.



Переделка электропилы

Над модификацией цепной пилы обычно задумываешься, когда чего-то не хватает. Например, фрезеровального аппарата. Для этого потребуется:

  • аппарат для сварки;
  • переходник к фрезам;
  • ролик стальной плоский;
  • редуктор.

Порядок действий такой. Приваривают в конце основания стрелы колесо, срезав стрелу так, чтобы колесо точно входило в контур среза для недопущения натяжения или ослабления цепи. К колесу крепят съемный переходник к фрезам.

Мы надеемся, что, ознакомившись с информацией, кратко представленной в нашей статье, вы сможете самостоятельно устранять возникшие мелкие неисправности и эксплуатировать данный инструмент как уверенный пользователь.

Электропилы цепные — ТОП-10, устройство, типы и описание, видео

Электропилы цепныеЭлектропила – это портативный механический инструмент, работающий от электрического двигателя. Большинство современных электропил – это универсальные инструменты, способные помочь в решении различных бытовых задач. Давайте рассмотрим устройство электрических пил, особенности их самостоятельного выбора и практического применения, а также ознакомимся с рейтингом наиболее качественных современных моделей.

Устройство электропилы – из чего состоит инструмент?

Практически все электро пилы цепные, которые сейчас находятся в продаже, обладают почти идентичной конструкцией. Их устройство состоит из таких основных деталей и механизмов:
Устройство электропилы

  • электрический двигатель, работающий от сети с напряжением 220 Вольт;
  • съемная шина и цепь со звездочкой – пильная гарнитура, отвечающая за распиловку древесины;
  • натяжитель цепи и регулятор уровня натяжения – механизмы, позволяющие настроить натяжение пильного элемента, не применяя инструменты;
  • система смазки – набор деталей и механизмов, отвечающих за распределение смазочного материала на шину и цепь;
  • система торможения цепи – состоит из предохранительного реле и защитного щитка, предотвращающего оператора от травмы при обратном ударе;
  • рукоятки для удобной работы с электропилой;
  • кабель питания;
  • прямой привод или конический редуктор – первый механизм предусмотрен в случае, если двигатель электропилы расположен в поперечном положении. Вторым механизмом комплектуются пилы с продольным расположением мотора.

Выводы специалистов и практические показатели подтверждают, что более надежным и удобным при эксплуатации вариантом является электропила цепная с поперечным расположением мотора. Ее конструкция сбалансирована гораздо лучше, благодаря чему работа с ней не так быстро утомляет оператора.

Какие бывают электропилы – типы и описание

Какие бывают электропилы?
В наши дни электропилы используются не только для работы в саду, но и в качестве помощников при выполнении различных бытовых, ремонтных и строительных задач. В зависимости от области применения и функций различают такие виды электрических пил:

    • цепные пилы – инструменты этого типа используются для дачи в целях ухода за деревьями и заготовки требуемого количества дров для отопления. Рабочим элементом таких пил служит пильная гарнитура, в состав которой входит шина и цепь. На рынке также представлены ленточные садовые электропилы, рабочим органом которых вместо цепи выступает стальная лента. При необходимости для работы с цепными и ленточными инструментами можно применять различные насадки для электропилы, которые позволят нарезать металл или пенобетон;
Циркуляционные пилы для дома
    • циркуляционные электропилы – среди их основных преимуществ выделяется максимальная точность распила. Благодаря этому циркуляционные пилы часто используются для дома в целях изготовления различных деревянных и металлических деталей. Инструменты этого типа можно применять для резки древесины, металла, поливинилхлорида и других материалов;
    • лобзиковые электропилы – инструменты этого типа предназначаются для точного фигурного распиливания ламината, древесины, ПВХ труб и металла. Среди особенностей таких электропил следует выделить высокие колебания режущей части. Благодаря этому при использовании электролобзиков может выполняться продольная и поперечная резка материалов;
Сабельные электропилы: ремонт
    • сабельные электропилы – оборудование такого рода позволяют выполнить ремонт и резку в труднодоступных местах. Сабельные электрические пилы могут пилить не только древесину, но и металл или пенобетон;
Мощные электрические ножовки
  • электрические ножовки – оборудование этого рода по форме и функциям очень похоже на инструменты предыдущего типа. Разница между ними только в том, что ножовки более мощные и выносливые, что позволяет использовать их для резки более твердых материалов.

Каждый из перечисленных типов оборудования представлен на рынке моделями с разными характеристиками. Мощные инструменты подойдут для применения в промышленности и строительстве, а маленькие модели с более скромными показателями могут успешно применяться в быту.

Как правильно выбрать электропилу – советы начинающим и не только

Как правильно выбрать электропилу?
Выбор электропилы для ухода за садом и других бытовых целей – это довольно сложная задача, особенно, если у покупателя нет опыта и нужных знаний. Чтобы правильно выбрать инструмент, который будет соответствовать конкретно вашим требованиям, следует изучить ряд основных факторов. В их перечень входит:

  • мощность двигателя – чем выше этот параметр, тем габаритнее будет оборудование. Как правило, для бытовых нужд оптимально подойдет пила, мощностью 2 кВт, однако не нужно забывать, что мотор инструмента должен иметь определенный запас мощности. Это требуется для того, чтобы исключить чрезмерные нагрузки на мотор прибора;
  • наличие функции плавного запуска – на момент запуска пилы на нее воздействует максимальный ток, что приводит к повышенному износу двигателя. Опция плавного запуска позволяет избежать этого и продлить сроки эксплуатации электропилы;
  • цепной тормоз – данный механизм позволяет избежать обратного удара при соприкосновении пильной гарнитуры с распиливаемой поверхностью;
  • система автоматической смазки – это совокупность элементов и механизмов, основная задача которых заключается в распределении нужного количества масла на пильную шину и цепь;
  • аккумулятор 12 Вольт – наличие этого элемента позволяет временно использовать инструмент в местах, отдаленных от прямого источника питания.


Помимо всех перечисленных параметров большое значение имеет доступность запасных деталей для выбранной электропилы. В большинстве случаев найти запасные части не составит труда, так как щетки, шестерни и другие расходные материалы практически универсальны, и подходят для совершенно разных электропил. Тем не менее, в продаже все же имеются инструменты, устранить неисправности которых можно только с применением исключительно оригинальных запчастей.

Марки цепных электропил – рейтинг по качеству и надежности

Электропилы: рейтинг по качеству и надежности
Рынок представленных сегодня электропил достаточно большой. Конечно же, в нем есть свои компании-лидеры и аутсайдеры. Ниже представляем наш ТОП-5 компаний, производящих наиболее качественные и надежные цепные электрические пилы:

  • 5-ое место занимает всемирно известная компания Hyundai. Отличные характеристики электропил данной марки в паре с их грамотно продуманной конструкцией делают технику корейского бренда одной из самых надежных в мире;
  • 4-ое место занимает компаний Makita. Для сборки электропил компания используя исключительно высококачественные запчасти, готовые прослужить максимально длительные сроки;
  • 3-е место занимают голландские электропилы Iron Angel. Каждая, без исключения, пила цепная электрическая данной марки – это отлично сбалансированный прибор, способный справиться с наиболее сложными бытовыми и строительными задачами;
  • 2-ое место заняли немецкие бензопилы компании AL-KO. В ассортименте данного бренда можно встретить, как большое и мощное строительное оборудование, так и цепные мини-электропилы, что позволяет выбрать подходящий для себя вариант абсолютно каждому желающему;
  • лидером нашего рейтинга стала всемирно известная марка Stihl. Каждый инструмент данного бренда – это мощная, правильно сбалансированная пила, которую можно использовать, как для стройки, так и для ухода за садом. Для производства электропил компания Stihl использует только наиболее качественные запчасти и активно внедряет фирменные системы и механизмы.

Вошедшие в наш рейтинг марки электропил цепных обладают отличной репутацией среди жителей по всему миру. Они производят исключительно качественную технику, на которую равняются изготовители, набирающие популярность на рынке.

ТОП-10 лучших цепных электропил – лидеры современного рынка

ТОП-10 лучших цепных электропил
Если вам необходимо выбрать качественную электропилу, но времени на изучение ее характеристики у вас нет, тогда предлагаем вам наш рейтинг самых надежных моделей, использование которых принесет вам исключительно удовольствие. В наш обзор вошли следующие электропилы:

    • 10-е место занимает Makita BUC122RFE – это компактная электропила, предназначенная для выполнения различных ландшафтных работ, ухода за садом и мелкого строительства. Электрическая схема данной модели максимально проста, что позволяет быстро отремонтировать ее своими руками;
Полупрофессиональная электропила Husqvarna 436 Li
    • на 9-ом месте расположилась пила Husqvarna 436 Li – данная полупрофессиональная модель обладает небольшим весом и оборудуется эффективной системой гашения вибраций. Среди минусов следует выделить завышенную стоимость пилы;
Профессиональная электропила AL-KO EKS 2400/40
    • 8-ое место занимает пила AL-KO EKS 2400/40 – это профессиональная модель, которая используется для продольной и поперечной распиловки древесины, а также единичного спиливания деревьев;
    • на 7-ом месте расположилась пила Huter ELS-2400. Модель в данной модификации успешно справляется с распиливанием крупных брусьев и спиливанием небольших деревьев;
    • 6-ое место занимаем электропила Makita UC3530A – это одна из лучших моделей в полупрофессиональном классе. Среди плюсов пилы выделяется хорошая балансировка и отменное качество сборки;
    • на 5-ом месте расположилась модель Makita UC4010A – данная пила комплектуется системой плавного запуска, эргономичными прорезиненными рукоятками и механизмом бесключевой замены цепи;
    • на 4-ом места находится пила Patriot ESP 1816 – одна из наиболее дешевых и высококачественных пил в категории полупрофессиональных инструментов. Среди плюсов следует выделить наличие качественной системы автоматической смазки цепи;
    • тройку лидеров открывает пила MTD ECS 18/35 – к плюсам этой модели относится наличие металлической шестерни, что существенно продлевает сроки эксплуатации инструмента;
Самодельная электропила Makita UC4041A
    • 2-ое место занимает модель Makita UC4041A – эта пила обладает качественной сборкой и высокой мощностью, что позволяет применять ее для решения практически любых бытовых задач. Именно на основе этой пилы зачастую создаются всевозможные самодельные агрегаты;
Лучшая модель электропил Bosch AKE 40 S
  • лидером нашего рейтинга стала электропила Bosch AKE 40 S – это, безусловно, лучшая модель в классе полупрофессиональных пил. Она прекрасно сбалансирована, имеет функцию плавного запуска и бесключевой замены цепи.

В наш рейтинг не вошли электропилы украинского, а также российского производства. Их качество пока еще заметно уступает импортным аналогам, однако стоимость отечественной техники на порядок ниже всех перечисленных моделей.

Как пользоваться электропилой – рекомендации новичкам

Как пользоваться электропилой?
Правильная эксплуатация и уход за электропилой – это наиболее важные факторы, от которых зависят сроки эксплуатации выбранного вами инструмента. Помочь в этом сможет инструкция по эксплуатации и ряд факторов, придерживаясь которых, вы сможете работать с техникой, не переживая за ее поломку. К основным правилам по использованию пилы относится:

  • регулярно производите заточку пильной цепи – это позволит создавать минимальную нагрузку на мотор инструмента. Особенно сильно от работы с затупленной цепью страдают китайские электропилы – из-за этого их двигатели практически моментально перегреваются;
  • правильно храните электропилу – особенно актуальным этот вопрос будет для аккумуляторов, которые должны сберегаться только в теплом и сухом помещении;
  • ни в коем случае не используйте пилу при сильных перепадах напряжения в сети – некоторые модели техники не оборудованы защитным реле, что приведет к мгновенному перегреву и выходу из строя мотора пилы. Особенно часто от перепадов напряжения страдают все те же китайские пилы;
  • работайте с пилой только в сухом помещении подальше от источников воды и влаги.


Соблюдение всех перечисленных рекомендация поможет вам избежать скоропостижного ремонта своей техники и лишних финансовых затрат.
Литиевая электрическая цепная пила WG329E семейный досуг садовая электрическая цепная пила переносные электрические пилы дереворежущий инструмент 20V 1PC | дереворежущий инструмент | электрический дереворежущий инструментselectric chain saw

YETOU

Литиевая электрическая цепная пила WG329E электрическая цепная пила для семейного досуга

переносные электрические пилы дереворежущий инструмент 20V 1PC

Показ изображения:

Описание:

Напряжение аккумулятора: 20V

скорость: 1350 об / мин.

Длина доски: 15 см

Максимальный диаметр резки: 100 мм

Объем топливного бака: 30 мл

Шаг цепи: 6.4 мм

Толщина зуба: 1,3 мм

Скорость цепи: 2,54 м / с

Емкость батареи: 2,0 часа литиевой батареи

Время зарядки: 5 часов

Вес нетто: 3,6 кг

Примечание: Если в вашем регионе Это отдаленный район, вам нужно будет добавить отдельную плату.
Примечание: когда посылка прибыла на таможню, пожалуйста, оплатите налог и заберите посылку,
мы не несем ответственности за уплату таможенных пошлин или налога на импорт

YEWEI

,
Обновление деталей для электрической пилы 16-дюймовый M10 Кронштейн бензопилы с измененной 100 угловой шлифовальной машиной в инструмент для деревообработки | |

{infomodule}

Описание:
Модернизация 5-й 16-дюймовой смены кронштейна бензопилы 100 Угловая шлифовальная машина в цепную пилу
Алюминиевая пластина, улучшенная до стального набора, 11,5 дюйма, увеличенная до 16 дюймов.
Адаптируйся к большему количеству угловых шлифовальных машин.
(Fit 100 125 150 180 угловая шлифовальная машина.(Вам необходимо купить другие адаптеры, в этот комплект входит только адаптер m10.)

Спецификация:

Материал направляющей шины Пружинная сталь
Материал цепи Высокоуглеродистая сталь
Бензопила 16 дюймов
Размер шатуна M10
Толщина цепи ок.5 мм
Диаметр лесозаготовки (глубина) около 40 см
С защитной крышкой.


Особенности:
1. Больший размер, 16-дюймовая бензопила, подходит для 100 угловых шлифовальных машин.
2. Автоматическая заправка, с защитным чехлом.
3. Эргономичная ручка, которая очень удобна и безопасна для переноски.
4. Его входная мощность зависит от вашей собственной угловой шлифовальной машины, поэтому это не определенное число.
5. Безопасность пиления, эффективно повысить эффективность вашей работы.
6. Промежуток цепи с контрнаступлением осколка, направляющего отверстия для масла, сделать использование более безопасным.
7. Эти пильные цепи представляют собой улучшенную версию пильной цепи Tita.n и представляют собой полупрофессиональные цепи.

В пакет включено:
1 х 16-дюймовый кронштейн для бензопилы

,

xkcd: принципиальная схема

принципиальная схема

Circuit Diagram
Постоянная ссылка на этот комикс: https://xkcd.com/730/
URL изображения (для горячей ссылки / встраивания): https://imgs.xkcd.com/comics/circuit_diagram.png

{{Текст заголовка: я просто бездельничал, пытаясь понять, какой будет эта масса резистора, и понял, что меня обстреляли из ботаника.}} ((Большая и сложная принципиальная схема.)) [[В верхнем левом углу есть масштаб карты, обозначенный 1 милями (1 км).Под шкалой находится символ антенны, который ведет к блендеру Arduino; с пометкой «Arduino, только для блога»; и чип; «Самый дорогой чип из доступных». Справа от антенны есть символ для индуктора, у которого есть его нижняя клемма, идущая в левую клемму схемы, которая похожа на клеверный лист шоссе. Верхний вывод ведет к линии, идущей к верхнему выводу этого листа клевера, и к символу батареи (с символами + и - на неправильных концах) со значением ≈2В.Правая клемма клеверного листа входит в символ резистора «120Î © или по вкусу». К другим клеммам резистора и аккумулятора подключен переключатель с надписью «клей разомкнут». Нижняя часть двух линий имеет транзистор с двумя эмиттерами, один P и один N, и без коллектора. Эмиттер P-типа соединен с верхней линией и банкой жуков-скарабеев. Над жуками расположен резистор с надписью «коричневый синий оранжевый». Справа - немеченый резистор с центральным отводом, идущим в конденсатор, с заземлением на другом конце.Над конденсатором находится диод, а под индуктором. Справа еще один индуктор. Два индуктора и заземление покрыты «шариком припоя». Самым правым компонентом является «666 таймер», на котором вывод 5 идет в знак вопроса. Вернуться на левую сторону, ниже и слева от трилистника лежит роза компаса. Нижняя клемма клеверного листа подключена к аккумулятору, маркированному 50 В, с заземлением с обеих сторон. Справа от батареи находится длинный горизонтальный провод с надписью «туго натяните этот провод.«Этот провод подключен к вертикальному проводу, который подключается к эмиттеру N-типа транзистора над ним. Справа находится источник переменного тока с маркировкой 240 В, закороченный с короткой меткой», пропустите это, если вы ты слабак. "Справа от этого находится индуктор, который помечен" 11 кг ", символом Бэтмена и белка. Назад к левому концу диаграммы, где находится блендер, есть провод, обозначенный как расстояние 3 8 "от провода с аккумуляторной батареей 50 В. Справа - хмурое лицо, затем вертикальный провод с изгибом на 90 градусов с надписью« осторожно ».Это приводит к воздушному шару. Под баллоном находится символ индуктора с линией на нижнем краю, обозначенной как «теплый фронт». Под блендером и справа от Arduino находится резистор с надписью «ë». Справа - электрический угорь, конденсатор, немеченый резистор и кусок горячего клея, прикрепленный к чипу с помощью инвертора, подключенного к вентилю XOR, оба с обратной связью друг с другом. Под электрическим угрем находится шейный ремешок. Справа от ворот XOR и инвертора находится мостовой выпрямитель, помеченный как "Моральный выпрямитель", справа снова бутылка волшебного дыма, под которой находится рыбацкий поплавок, а затем сломанная проволока, помеченная знаком вопроса.Под самой дорогой из имеющихся микросхем находится вертикальный провод с надписью «один файл электронов». Справа находится переключатель с надписью «наймите кого-нибудь, чтобы открыть и закрыть переключатель очень быстро». Справа от этого находится контакт с надписью «коснуться языка здесь». Ниже находится резистор с надписью «5Î © (decoy)», к которому подключен только один контакт. Справа от контакта находится метильная группа, присоединенная к проводу. Справа от метильной группы находится сложная сетка из 1 резисторов с надписью «о, так что вы думаете, что вы такой крутой на EE201?» К проводу, обозначенному как «один файл электронов», подключен провод, согнутый в форме буквы U с перевернутым заземлением на конце.Справа - конденсатор с нижним проводом, маркированный I-95. Справа от этого находится проволочная маркированная пряжа, затем арена с двумя входящими диодами и одним выходным. Правый диод имеет заземление на своем аноде с надписью «похоронить глубоко, но не слишком глубоко». Справа от этого находится вибратор с маркировкой двигателя, резистор со значением Ï € и источник переменного тока 500 В. Под конденсатором потока находится провод, который выходит из рамки с надписью «â † к центру солнца». Справа находится знак ограничения скорости 55 миль в час, затем защелка SR (триггер) с надписью «вместо этого можно использовать настоящую сандалию».К Q защелки SR подключена удерживающая ручка, а к инвертирующему выходу Q - провод в узле, резистор с маркировкой «8 мм», символ резистора с надписью «не резистор; провод просто делает это» и двигатель символ с надписью «в масштабе». Под проводом, который ведет к центру солнца, находится запутанный беспорядок проводов, соединенных и перепрыгивающих друг на друга, а затем фотодиод с надписью «сборщик слез». Под слезоточивым коллектором находится провод в форме ЭКГ. Справа - лампочка, символ конденсатора с надписью 3 литра, резистор с надписью «да», немаркированный индуктор, резистор с вопросительным знаком в качестве метки.Справа от всего, что является индуктором с надписью «сними рубашку при подключении этой части. О, да, мне это нравится». Наконец, в правом нижнем углу находится символ земли, погруженный в стакан со святой водой.]]

,
Бензопилы бытовые 220В Пилы электрические цепные портативные Пила Небольшая многофункциональная деревообрабатывающая угловая шлифовальная цепная пила | |

Бензопилы бытовые 220В для лесозаготовок Электрическая цепная пила Портативная небольшая многофункциональная деревообрабатывающая угловая шлифовальная пила

Описание изделия:

Обслуживание электрической цепной пилы

Не допускайте слишком сильного натяжения цепи и направляющих. Когда работает электрическая цепная пила, смазывайте масло каждые 10 минут не только для обслуживания направляющих, но и для поддержания цепи.В то же время двигатель всегда следует заменять угольной щеткой, и его следует менять примерно раз в шесть месяцев.

Безопасная эксплуатация

Меры предосторожности перед началом эксплуатации:

1. Во время работы необходимо надевать защитную обувь.

2. Не надевайте большую, открытую одежду и шорты во время работы. Не носите аксессуары, такие как галстуки, браслеты и браслеты.

3, внимательно проверьте цепь пилы, направляющие, звездочку и другие компоненты на степень износа и натяжения цепи пилы, произведите необходимые регулировки и замену.

4. Проверьте, находится ли выключатель электрической цепной пилы в хорошем состоянии, надежно ли подключен разъем питания и не повреждена ли изоляция кабеля.

5. Тщательно осмотрите рабочую площадку и удалите камни, металлические предметы, ветки и другие отходы.

6, перед операцией выбрать безопасный канал эвакуации и безопасную зону.

Электрическая цепная пила не должна эксплуатироваться при следующих условиях.

1, когда кто-то рядом;

2.До того, как вспомогательные материалы для скульптуры отводятся в безопасные места;

3. Исходные полосы в рабочей зоне нестабильны;

4, недостаточно света;

5. В дождливые дни ветер больше 5-го уровня и открытое пространство, когда есть молния;

6. Нет устройства защиты от обрыва цепи и устройства защиты от отскока, или устройство повреждено.

Фотографии товара:

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
