Устройство цепной электропилы

Цепная электропила – это производительное, компактное устройство, которое пользуется популярностью среди дачников, жителей частных особняков, фермеров. Инструментом удобно распиливать бревна, спиливать деревья, работать со строительными материалами и пр. Агрегаты с высокими показателями мощности применяются для заготовки дров. По сравнению с устройствами, укомплектованными бензиновым силовым агрегатом, электрические пилы не требуют серьёзного ухода и обслуживания. Они менее производительны, но более манёвренные и компактные.

Работа с электропилой приносит удовольствие до тех пор, пока инструмент работает исправно без каких-либо недочётов. Чтобы обеспечить электроинструменту должный уход и при необходимости провести мелкий ремонт, нужно знать, как он устроен, какие функции выполняют основные его комплектующие элементы.

Принцип работы электропилы

Электрическими двигателями оснащаются модели любительского класса.

Агрегаты не рассчитаны на интенсивную эксплуатацию в условиях повышенных нагрузок. Чтобы начать работу, необходимо подключить устройство к электросети. Если длины сетевого кабеля не хватает, можно воспользоваться удлинителем. После нажатия на кнопку включения начинает работать двигатель, который передаёт вращательную энергию на цепной механизм через редуктор и трансмиссию.

Цепь зафиксирована на шине. Она вращается с большой скоростью, эффективно распиливая деревянные полотна. В современных моделях усилие можно регулировать. На рабочие органы инструмента подаётся смазочный материал, который уменьшает трение, защищает металлические детали от преждевременного износа и поломок.

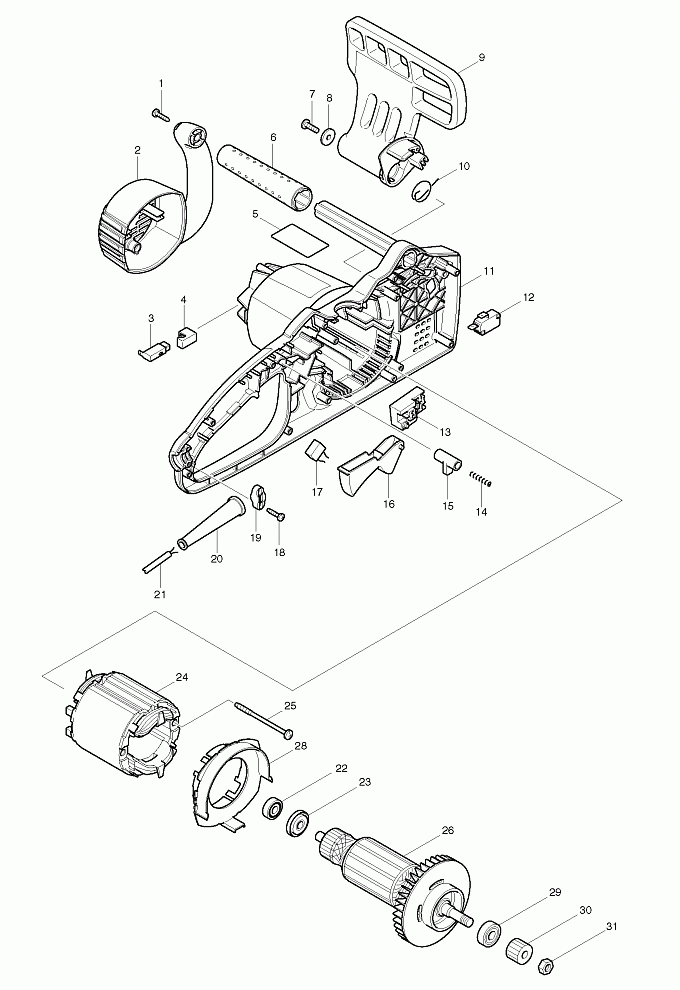

Конструктивные особенности электрической пилы

Электрическая пила имеет достаточно простую конструкцию, что обуславливает её небольшой вес и доступную стоимость, работает по несложной электрической схеме. Инструмент отлично подходит для выполнения различных задач по хозяйству.

С его помощью можно ухаживать за территорией, расчищать её от зарослей, срезать деревья, распиливать деревянные полотна.

Основные конструктивные элементы электропилы:

электрический двигатель;
направляющая шина;
цепь со звёздочкой;
механизм натяжения цепи;
прямой привод;
смазывающий механизм;
цепной тормоз;
статор;
рукоятки;
сетевой кабель для подключения к электросети.

Силовой агрегат и другие комплектующие электропилы размещены в корпусе, выполненном из ударопрочного материала. В процессе эксплуатации электроинструмент не выделяет токсичных веществ, не образует выхлопных газов, что позволяет его использовать для работы в условиях закрытого пространства.

Двигатель и его мощность

Двигатель – сердце электроинструмента. Модели комплектуются силовыми агрегатами с разными показателями мощности. Именно мощность определяет сферу применения оборудования, его функциональные возможности. Если предполагается работа в условиях повышенных нагрузок и скачков напряжения, выбирайте электропилу с мощным двигателем. В таких моделях мотор не перегревается и работает без сбоев даже при пониженном напряжении.

Бытовые пилы оснащаются движками мощностью 1,5-2 кВт. Профессиональные модели комплектуются движками, мощность которых достигает 3,5 кВт. Производители дополнительно оборудуют свои устройства системой теплового контроля, которая обеспечивает автоматическое отключение инструмента при перегреве. В случае достижения определённого температурного порога срабатывает термореле. Учтите, что при частом перегревании и отключении агрегата в аварийном режиме сокращается срок службы двигателя, ухудшаются его эксплуатационные свойства.

В продаже доступны электропилы с поперечным расположением двигателя. Также представлены варианты, в конструкции которых мотор располагается продольно. Как тот, так и другой вариант имеет свои преимущества.

Поперечное. Мотор располагается перпендикулярно ширине корпуса. Центр тяжести в таких моделях смещен, поэтому приходится постоянно поддерживать равновесие. В вертикальной плоскости работать с такими устройствами весьма удобно.
Продольное. К преимуществам моделей этого типа относят отличную балансировку всех комплектующих, так как они все находятся в одной плоскости. Инструменты характеризуются великолепной маневренностью, имеют компактные габариты.

Электропилы, в конструкции которых мотор располагается поперечно, предназначены для бытового применения. Мощность силовых агрегатов редко превышает 2 кВт, а вес – 4 кг. При выполнении столярных операций, заготовке леса более предпочтительными считаются модели с продольным расположением мотора. Вес таких устройств – до 6 кг.

Натяжение цепи

Производители комплектуют электрические пилы низкопрофильными цепями. Они не слишком вибрируют в процессе работы, повышая безопасность эксплуатации электроинструмента. Цепь должна быть правильно натянута. Слишком сильное натяжение может стать причиной разрыва цепи. А вот если гарнитура натянута слабо, она может слететь с шины, нанести травму оператору.

Подтягивать цепь нужно часто. Степень натяжения проверяем перед началом работы. Производители выпускают электрические пилы с механизмами разных типов.

Классический. Для регулировки натяжения понадобится отвертка с плоским наконечником. С её помощью ослабляем винты, которые закрепляют шину, цепь подтягивается.
Упрощенная. На корпусе электропилы есть специальный ползунок. Чтобы ослабить или усилить натяжение, достаточно покрутить гайку в нужном направлении.

Модели с регулирующим рычагом более удобны в эксплуатации, так как цепь в них регулируется быстро и легко, без применения дополнительных инструментов.

Шина и цепь

Главные рабочие органы электрической пилы – направляющая шина и цепь. Инструменты комплектуются шинами длиной 30-45 см. Для выполнения различных операций в быту достаточно 40 см. Длина шины влияет на производительность, вес и габариты устройства.

Ещё одна характеристика шин – толщина. От неё зависит качество среза. Также следует обращать внимание на шаг зубьев. В стандартных моделях этот показатель составляет 3/8 дюйма. Есть в продаже электроинструменты с менее распространённым шагом. При покупке пилы учитывайте, что шина и цепь – это расходные элементы, которые придётся менять по мере износа. Отдавайте предпочтение моделям, оснащённым типичной пильной гарнитурой, чтобы обезопасить себя от проблем, связанных с поиском расходников.

Система пуска

Пуск и торможение – это наиболее экстремальные режимы функционирования электрической пилы. Дело в том, что в эти моменты через обмотку мотора проходит ток с высокими ударными показателями. Чтобы снизить нагрузку на силовой агрегат, сделать запуск и остановку более ровными и стабильными, изготовители оборудуют пилы системой плавного пуска.

Механизм уменьшает силу пускового тока, а двигатель набирает обороты постепенно.

Система плавного пуска увеличивает рабочий ресурс силового агрегата электрической пилы. Также модели оснащаются инерционным тормозом, который обеспечивает мгновенную остановку цепи за доли секунды, что также снижает нагрузку на двигатель.

Система безопасности

Электрическая пила, как и её бензиновый аналог, представляет собой потенциально опасное оборудование. Неправильная эксплуатация инструмента может привести к получению серьёзных травм в процессе работы. При выборе электропилы отдавайте предпочтение моделям, в конструкции которых реализованы различные механизмы безопасности.

Блокировка внезапного включения. Чтобы агрегат не запустился случайно, производители оснащают его специальными блокираторами.
Защита от «обратного удара». При отскакивании пила может повредить части тела оператора. Для обеспечения работнику максимальной защиты в процессе работы в пиле устанавливают инерционный тормоз, который мгновенно останавливает цепь в случае «обратного удара».
Защита от перегрузок. Эта опция стабилизирует поступающую электрическую энергию, выключает устройство в случае перегрева, предупреждая различные поломки.

Производители со своей стороны сделали всё возможное, чтобы обеспечить оператору защиту в процессе работы с электрической пилой. При распиливании деревянных полотен следует соблюдать правила эксплуатации, следить за работоспособностью электроинструмента, состоянием его узлов и механизмов.

Смазывающий механизм

Рабочие органы электрической пилы, цепь и шина, изготавливаются из металла. При вращении с большой скоростью эти элементы нагреваются. Работать с горячей шиной нельзя, поэтому время от времени нужно делать остановки, чтобы дать рабочим органам остыть. Шина и цепь – это расходные материалы с ограниченным рабочим ресурсом. Для увеличения срока службы этих деталей используется смазка. Масляная смесь уменьшает трение, замедляет износ.

Смазка в электрических пилах может осуществляться вручную или автоматически. Модели с автоматическим механизмом более функциональны и практичны. В них смазочный материал равномерно распределяется по всей режущей поверхности благодаря наличию встроенного масляного насоса.

Дополнительный функционал

Кроме основных есть ещё ряд дополнительных устройств, которые делают эксплуатацию электроинструмента более простой и удобной.

Термореле. Защищает двигатель от перегрузки и поломок вследствие перегревания. Механизм обеспечивает выключение двигателя, когда он достигает определенной температуры.

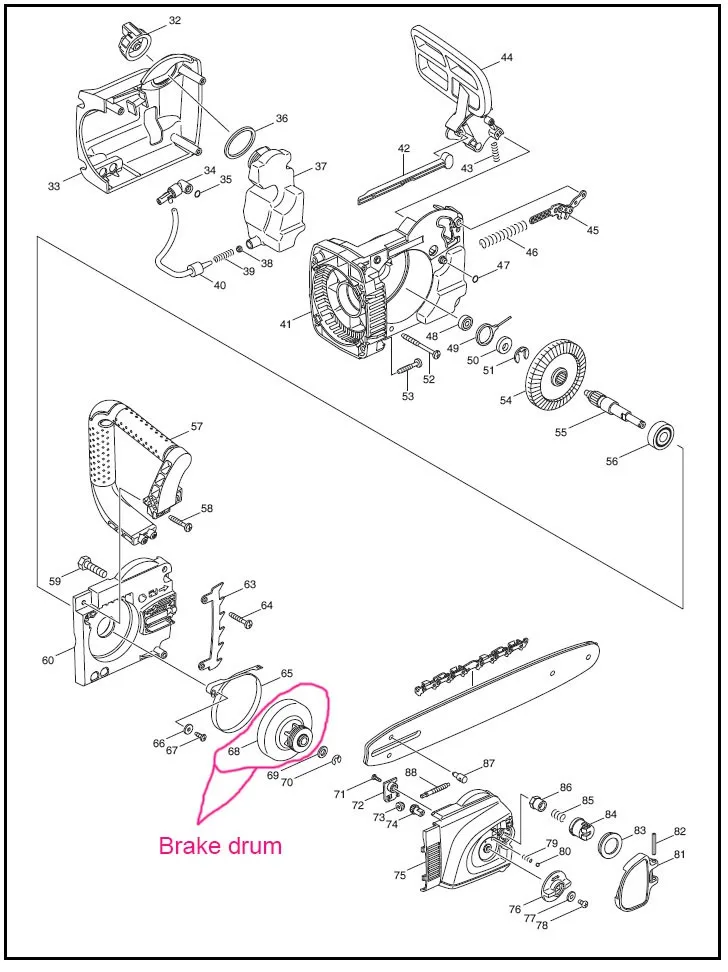

Цепной тормоз. Может быть инерционным и контактным. Защищает оператора от травмирования при «обратном ударе», обеспечивает отключение мотора в течение 0,1 секунды.
Антивибрация. Эта опция снижает вибрационные нагрузки в процессе вибрации, благодаря чему можно работать в течение продолжительного периода без усталости.
Прорезиненные ручки. Резиновые нескользящие накладки на ручках электрической пилы предупреждают скольжение и случайное падение инструмента.
Индикатор включения. В некоторых моделях устанавливается индикатор включения, который позволяет следить за тем, находится ли инструмент в рабочем состоянии.

Кроме того, на рынке представлены функциональные, удобные агрегаты, которые оборудуются аккумуляторными батареями. Ёмкость АКБ составляет 1,5-3,5 Ач. Этого хватает для продуктивной работы в течение 1-2 часов. Такие модели актуальны в тех случаях, когда нет доступа к электрической сети. Однако их стоимость на порядок выше, чем цена обычных электрических пил.

Типичные поломки электропил

Если вы ознакомлены с принципом действия и устройством электрической пилы, вам нетрудно будет понять, почему инструмент работает некорректно. Причины поломок могут быть самыми разнообразными: от несоблюдения правил эксплуатации до окончания рабочего ресурса комплектующих элементов. Также поломки возникают по причине заводского брака, из-за скачков напряжения в электросети, вследствие воздействия внешних факторов (влага, механические повреждения и пр. ). Рассмотрим типичные неисправности цепных электрических пил.

Устройство не включается. Если после нажатия кнопки включения пила не работает, возможно, повредился сетевой кабель, вышла из строя вилка или сама кнопка пуска. Также причиной неисправности может стать перегорание обмотки либо износ щетки.

Горят щётки. Довольно опасная неисправность, которая возникает из-за сильного износа щеток или замыкания обмотки якоря.

Цепь не смазывается. Самая простая причина – закончился смазочный материал в бачке. В этом случае нужно просто долить масло. Также спровоцировать поломку может засорение отверстия или трубки, которые отвечают за подачу смазки на рабочие органы.

Номинальная мощность слишком низкая. В этом случае существенно снижается производительность электроинструмента. Поломка может происходить вследствие износа щетки, снижения напряжения в сети, заклинивания в редукторе.

Мотор останавливается в процессе работы. Нужно проверить состояние щеток. Также проблема возникает вследствие заклинивания редуктора.

Мотор сильно греется. Эта неисправность имеет место, если повышена температура окружающей среды. К другим причинам относят сбои в работе системы охлаждения, засорение вентиляционных отверстий, продолжительная работа в условиях повышенных нагрузок.

Неровный пропил. Проблема связана с неравномерным износом направляющей шины электропилы. Ещё одна причина – тупые зубчики. В последнем случае нужно заточить цепь.

Цепь не вращается. Вероятно, сломался механизм сцепления либо вышли из строя шестерни редуктора.

Электрическая пила – это удобное и полезное приспособление, без которого не обойтись на даче или в домашнем хозяйстве. Если владелец обеспечит ей должный уход, она сможет исправно выполнять свои функции в течение продолжительного периода. Используйте качественное масло, следите за степенью износа основных комплектующих элементов инструмента. При возникновении сложных поломок не рискуйте, вмешиваясь в конструкцию устройства, доверяйте ремонт профессиональному мастеру.

Конструкция и важные параметры цепных пил

Можно подсчитать на пальцах одной руки количество инструментов, которые обязательно должны быть у собственника загородного дома, усадьбы, дачи или ранчо. В этот список войдет и цепная пила. Такие мелочи повседневной жизни, как подрезка веток, ремонт забора, заготовка дров, невозможны без качественной пилы. Серьезным вопросом является выбор подходящей модели. Если вы учтете все важнейшие параметры и подберете модель, необходимую именно для решения предстоящих задач, тогда ваш сад всегда будет в порядке, а дров для печки хватит на всю зиму.

Комплектация и принцип функционирования электропилы

Цепная пила состоит из следующих элементов:

– электромотора;
– масляного насоса;
– цепи с режущими кромками;
– шины;
– резервуара для масла.

При включении двигателя передаются вращательные движения через редуктор. Таким образом, цепь может резать древесину. Неподвижная часть конструкции немного меньше, чем ширина цепи, поэтому шину не заклинивает во время работы инструмента. Накачивание масла из емкости происходит за счет работы масляного насоса, который дозированными порциями поставляет смазывающее вещество на цепь.

Мощность и расположение двигателя

Перед тем, как заказать электропилу, нужно разобраться в ряде важнейших параметров. Проанализируйте задачи, которые вы хотите выполнять приобретенным инструментов. От этого зависит желаемая мощность пилы. Для опилки деревьев в саду 1-3 раза в год понадобиться инструмент средней мощности, для каждодневной многочасовой распилки дров такая пила не сгодиться, потребуется высоко мощный агрегат. Простые модели могут отличаться показателем мощности от 1,5 кВт до 3 кВт. Для работы на профессиональном уровне, заготовки больших объемов дров нужно купить цепную пилу с максимальной мощностью.

Мотор пилы в конструкции прибора может находиться в поперечной или продольной плоскости относительно корпуса. Для распила древесины в вертикальном положении, распила досок сверху вниз, лучше подходят модели с поперечным расположением мотора. Это хорошо сбалансированные приборы, с которыми удобно работать.

Если вы хотите остановить свой выбор на пилах с продольным положением двигателя, то будьте готовы, что их цена будет выше. Но в данном случае вы доплачиваете за комфорт, ведь пилить такими инструментами комфортно в любых плоскостях.

Другие немаловажные составляющие конструкции электропилы

1.Шина. От назначения рабочей шины зависит ее длина. Данный параметр подскажет покупателю, какой диаметр бревна может распиливать приобретенная пила. Для выполнения дачно-садовых работ вполне достаточно размера 30-45 см.

2.Цепной тормоз. Защиту рук от ударов во время работы пилой, которые могут случиться при касании режущей части с более твердыми материалами, обеспечивает цепной тормоз. Он представляет собой рычаг – защитный щит, который находиться впереди рукояти. Когда происходит удар, то человек непроизвольно ударяет левой рукой об этот рычаг и останавливает работу двигателя. Продолжительность этой операции не превышает 0,1 секунды.

3.Клавиша блокировки включения. Безопасность во время работы с бензиновой цепной пилой превыше всего. Чтобы не покалечить себя и не нанести серьезного вреда при распилке дров, в конструкции пилы вы найдете специальную кнопку блокировки включения. На рынке вы еще можете найти модели без такой кнопки, но здесь выбор уже будет за вами. Если вы не хотите получить травму из-за своей неосторожности, то лучше всего выбрать электропилы цепные makita, stihl, vitals или другие известные бренды.

4.Защита от перегрева двигателя. Невероятно полезным дополнением является термозащита двигателя. Когда оборудование достигает критических температурных показателей, то сразу срабатывает термореле. Оно моментально отключает питание, тем самым спасая прибор от возможной поломки. Классическая ситуация: в масляной емкости закончилось смазывающее вещество для цепи, в итоге режущая часть перегревается и может сгореть без срабатывания термореле.

5.Масляный бачок. Емкость для масла в обязательном порядке имеется в каждой модели цепной пилы. В большинстве случает, объем этого бачка может составлять 0,12-0,2 л. При не очень интенсивной работе 2-3 часа такого объема будет вполне достаточно. Хорошо, если вы купите цепную пилу со шкалой уровня масла, чтобы визуально отслеживать наполнение.

Как проверять натяжение цепи?

В процессе работы рабочему не редко приходиться подтягивать цепь, которая провисла. Функция натяжителя может быть реализована по-разному в каждой из выбранных моделей. Более продвинутые пилы оснащаются ручкой для натяжения ремня. В бюджетных вариантах натянуть ремень можно при помощи специального ключа или отвертки, а это очень неудобно.

Чтобы удостовериться в должном натяжении ремня, необходимо потянуть пальцами цепь в верхней ее части. Во время этого цепь не должна тянуться больше чем на 4 мм, а при отпускании она должна вернуться четко в имеющиеся пазы. В противном случае цепь нужно подтягивать.

Какие преимущества и недостатки имеют цепные пилы?

Электрическим пилам отдают предпочтение не только профессиональные рабочие, но и люди, которым требуется надежный инструмент для работы в саду или на дачном участке. Купить цепную пилу захочется по ряду причин. В первую очередь, это удобство в использовании. Рабочему не нужно канистры с бензином, требуется всего лишь воткнуть инструмент в розетку и запустить работу. Во время эксплуатации, учитывая даже высокие тарифы на электроэнергию, такая пила будет обходиться выгодней своего бензинового аналога.

Электропила – экологически чистый инструмент, он не отравляет воздушную прослойку выхлопными газами. Важно и то, что работать пилой можно в закрытом пространстве. Работать с инструментом легко, ведь управление простое и понятное. Электрические пилы менее массивные, не такие шумные, как бензиновые модели.

Конечно, среди массы преимуществ, нужно учитывать и некоторые негативные стороны использования такого инструмента. Погубить электропилу могут частые скачки напряжения сети. Когда колебания происходят часто и составляют более 10% от номинального значения, то инструмент может сломаться и отремонтировать его уже не удастся. Ни в коем случае нельзя работать под дождем или снегом, в помещениях с высокой влажностью.

Изготовители цепных пил

В нашем магазине instr.com.ua вы можете изучить ассортимент цепных электропил следующих производителей:

– Sturm;

– Vitals;

– DeWalt;

– Husqvarna;

– Oleo-Mac;

– Stiga;

– Makita;

– Dnipro-M.

Это очень известные компании, которые поставляют качественные инструменты для ведения садового, сельского, лесного хозяйства. Многие люди обращаются к нам, чтобы купить цепную бензопилу для работ по ландшафтному дизайну.

Сравнительная характеристика продукции от двух известных гигантов в мире садово-паркового инструмента: компаний Makita и Bosch

Японская компания Макита выпускает очень надежные, износостойкие модели изделий для быстрой распилки бревен. Вы можете купить электропилы Макита на бензине или на электрическом моторе.

Если вы ищите бытовой прибор, который подойдет для обрезки деревьев в саду, тогда мы рекомендуем остановить свой выбор на модели цепной электропилы makita UC3541A. Пила с обновленным эргономичным дизайном комплектуется двигателем в 1 800 Вт, длиной шины 35 см. Вес довольно внушительный – 4,7 кг. Аппарат довольно маневренный, позволяет беспрепятственно работать даже в ограниченном пространстве. Для защиты рабочего имеется инерционный тормоз цепи. У нас в магазине вы сможете купить электропилы Макита с гарантией от производителя и наличием сертификата качества.

Универсальные приборы с достойной мощностью выпускает компания Bosch. Можно за доступной ценой купить садовую электропилу, которая без проблем справиться с задачами по распилке древесины, удаления лишних веток с деревьев, придания привлекательного внешнего вида саду.

Можно в качестве примера рассмотреть модель цепной пилы bosch ake 30 s. Этот прибор отличается мощностью в 1 800 Вт, длина шины составляет 300 мм, а вес 3,9 кг. Она понятна управление, подходит для начинающих садовников. Прибор безопасен в использовании, ведь оснащен специальным тормозом «Quick Stop» для моментальной остановки цепи.

Как сделать покупку в онлайне?

Все возможные модели цепных пил от известных брендов, которые хорошо себя зарекомендовали на рынке, представлены в соответствующем разделе каталога нашего сайта. Вы можете детально ознакомиться с моделью, которая вам понравилась и сразу же сделать покупку в интернете. Необходимо просто нажать на клавишу «купить» и выбранный прибор автоматически сохраниться в вашей корзине покупок. Далее оформляете свой заказ, внося свои данные для доставки. Сотрудничество с нами будет комфортным, а обслуживание мега оперативным. Обращайтесь к нам за достойными покупками для ведения домашнего хозяйства или выполнения рабочих процессов.

Различные типы электропил и их применение Центр электроники

Электропилы широко используются как в ремесленном, так и в промышленном секторах. Современные электрические или бензиновые пилы быстрее, эффективнее и бывают разных конструкций в зависимости от цели. Вы можете использовать электропилы для резки дерева, металла, плитки, кирпича, пластика и т. д. разными способами.

Если вы столкнулись с электропилой, вы знаете, что эти машины бывают с возвратно-поступательными лезвиями, вращающимися лезвиями или вращающимися лезвиями.

На современном рынке вы найдете множество моделей и вариаций электропил. В целом существует пятнадцать основных типов этих современных машин.

Каждая из машин имеет свое назначение и применение. Эта статья предлагает вам четкое представление о пятнадцати типах электропил, их использовании и вариантах.

Описание

15 видов электропил и их применение

1. Настольные пилы

Настольные пилы, также известные как настольные пилы, поставляются с дисковыми пилами. Эти пилы портативные, но мощные. Все, от художников до промышленных предприятий, могут использовать настольную пилу.

Для работы пилы требуется кожевенный станок.

Принцип работы:

Настольная пила работает по простому принципу. Круглое лезвие вращается с высокой скоростью. Пильный диск закреплен на оправке, и пользователю необходимо переместить станок, чтобы сделать нужный разрез. Можно отрегулировать угол лезвия, перемещая машину, чтобы изменить угол резки. Большинство настольных пил имеют несколько настроек скорости, чтобы обеспечить лучшую настройку. Кроме того, вы также можете менять разные лезвия, чтобы резать дерево, пластик, винил и т. д.

Использование настольной пилы

Вы можете резать фанеру, дерево, древесноволокнистую древесину средней плотности или МДФ, алюминий или другие более мягкие материалы и пластик.
Настольные пилы отлично подходят для продольных, поперечных, косых, косых и шпунтовых пропилов.

Преимущества настольной пилы.

Позволяет резать разные материалы, включая дерево, МДФ, алюминий, пластик и т.д.
С его помощью можно выполнять различные схемы резки, в том числе крест-накрест, волны или косые разрезы.

Недостаток настольной пилы

Настольная пила не является переносной, так как она находится в стационарном движении, и вам нужно использовать больше места для использования этой машины.
Не годится для чтения или резки под углом.
Нужно сохранять осторожность, чтобы избежать травм.

2. Циркулярные пилы

Циркулярные или циркулярные пилы являются одними из самых популярных электропил на рынке. Эта машина поставляется с закрытым круглым лезвием. Лезвие режет вращательным движением. С другой стороны, основание машины вымывает отрезанный материал.

Циркулярная пила — это ручная машина, которую любой может использовать как левой, так и правой рукой.

Циркулярные пилы меньше по размеру и оснащены различными лезвиями, которые позволяют легко резать даже такие металлы, как алюминий.

Принцип работы:

Циркулярная пила поставляется с вращающимся лезвием, которое пользователь должен толкать по заготовке в заданном движении, чтобы разрезать ее. Лезвие движется, и вы можете манипулировать его движением, чтобы получить желаемый разрез.

Использование циркулярной пилы

Это электроинструмент, который может легко резать строительные материалы, такие как дерево (древесина, бревна, фанера и т. д.) и металлы.
Помогает выполнять прямые поперечные пропилы
Циркулярная пила также помогает создавать фаски для соединения разных блоков.

Преимущества

Универсальный инструмент
Циркулярная пила портативна и ее легко переносить. Также требуется очень мало места для хранения.
Поставляется с разными лезвиями для резки различных материалов
Позволяет нарезать и резать заготовки, которые не может разрезать настольная пила.

Недостатки

Для точного реза может потребоваться направляющая или линейка.

3. Торцовочные пилы

Торцовочные пилы представляют собой упрощенную версию составных торцовочных пил. Эти машины выглядят как пила. Он был изобретен в 1970-х годах. Современная торцовочная или торцовочная пила изготавливается с помощью специально разработанной циркулярной пилы с некоторыми модификациями. Он поставляется с упором (тип упора), который позволяет легко резать под разными углами.

Принцип работы:

Торцовочные пилы с электроприводом имеют большое вращающееся круглое полотно. Это лезвие закреплено на поворотном рычаге. Станок фиксируется заготовкой, которую вы собираетесь отрезать, и удерживается на упоре упора. Теперь вы толкаете машину, чтобы добиться желаемого разреза.

Использование торцовочной пилы

Торцовочные пилы лучше всего подходят для резки дерева и металлов.
Также хорошо подходит для формовки древесины.
популярны в деревообрабатывающей и столярной промышленности из-за их способности делать пропилы под углом и различные пропилы.
Эта электропила лучше всего подходит для обрезки таких миров, как молдинг венца, простая обрезка и т. д.

Различное V Варианты торцовочной пилы Power:

Оригинал Стусло и пила

Традиционная модель в деревянном или пластиковом корпусе. Трехсторонняя коробка имеет прорези под углом 45 и 90 градусов. Эти списки помогают направлять заднюю часть пилы при разрезании заготовки.

Торцовочная пила

Составные торцовочные пилы похожи на предыдущую модель, но имеют еще одну дополнительную функцию. Его лопасти подвижны под разными углами. Следовательно, вы можете использовать его для резки фаски и обрезки.

Стандарт Торцовочная пила

Стандартная торцовочная пила — это традиционная версия, используемая для выполнения прямых поперечных пропилов под разными углами. Пилы лучше всего подходят для создания прямых пропилов под углом 45 градусов (необходимы для обрамления мебели)

Двойной компаунд Торцовочная пила

Двухкомпонентные торцовочные пилы поставляются с вращающейся головкой. Эта головка может быть наклонена с левой или правой стороны, и вы можете перемещать ее в соответствии с вашими требованиями.

Скользящий состав Торцовочная пила

Торцовочные пилы Sliding поставляются с подвижной головкой, установленной на направляющей. Вы можете заблокировать направляющие, чтобы сделать прямые разрезы. Таким образом, он идеально подходит для резки вниз и т. д.

Светодиод или лазер Торцовочная пила

Этот тип торцовочной пилы оснащен лазерной направляющей, которая помогает резать с большей точностью. Торцовочные пилы со светодиодной подсветкой имеют дискообразную шайбу, прикрепленную к полотну пилы, а LIED освещает намеченную линию, чтобы направлять пользователя во время резки. Некоторые модели также могут поставляться с дополнительным светодиодом для освещения рабочей зоны.

4. Отрезные пилы

Отрезные пилы похожи на торцовочные пилы, но имеют другое назначение. Эта механизированная пила разработана специально для резки твердых заготовок, таких как бетон, кирпич, металлические листы и другие заготовки из каменной кладки. В основном его можно найти в промышленных мастерских, которые имеют дело с такими предметами. Их абразивное лезвие мощное и точное.

Принцип работы:

Поставляется с высокоскоростным вращающимся лезвием с высокой скоростью вращения. Это лезвие размещено на поворотном рычаге, и вам нужно прижимать его к заготовке, чтобы резать. Его абразивный диск более мощный, чем стальной диск, и обеспечивает лучшую точность при обработке твердых материалов.

Использование отрезных пил

Используется в основном для резки твердых материалов, таких как бетон, металл, кирпич и т. д.

5. Радиальные пилы

Радиально-консольная пила представляет собой циркулярную пилу, установленную на скользящем горизонтальном рычаге. Раймонд ДеУолт изобрел эту машину в 1922 году. Она использовалась для резки длинных кусков древесины, пока не была изобретена торцовочная пила.

Эта пила устанавливается на стол неподвижно. Его вращающееся лезвие и режущая головка движутся, чтобы отрезать заготовку. Некоторые радиальные ручные пилы поставляются с лезвием для пазов, которое используется для выполнения пропилов в шпунтах, соединениях внахлестку или лезвий для пазов. Другие модели также имеют лезвия, которые можно поворачивать параллельно, чтобы сделать продольный разрез.

Радиально-консольные пилы предпочтительнее, так как они имеют дугообразный или отрицательный угол наклона лезвия. Следовательно, лезвие поднимается по материалам и обеспечивает большую безопасность при резке.

Использование радиально-консольных пил

Эту электропилу часто называют универсальной электропилой, поскольку она может выполнять различные пропилы, такие как косые, поперечные, прямые и даже составные пропилы.
Может резать разные материалы, включая дерево и металл или бетон.

6. Бензопилы

Среди современных электропил наиболее популярны бензопилы. Эта портативная бензиновая или электрическая пила поставляется с набором зубьев, прикрепленных к вращающейся цепи. Эта цепь работает вдоль направляющей шины. Пользователь держит ручку пилы и перемещает ее вперед и назад, чтобы разрезать заготовку.

Первоначально он был изобретен в 1780 году двумя врачами для удаления тазовых костей в короткие сроки родов. Эта оригинальная машина была меньше и напоминала маленькое лезвие кухонного ножа.

Даже если он не обеспечивает точного реза, как другие электропилы, его основным преимуществом является высокая скорость реза. Следовательно, он позволяет срубить большое количество древесины за короткий промежуток времени.

Использование бензопил

Бензопила обычно используется для вырубки деревьев и их ветвей.
Также используется для рубки и распиловки древесины на дрова и более мелкие куски для других целей.
Пожарные и спасатели часто используют бензопилы для прокладки тропинок среди леса и бревен.
Бензопила также часто используется для лепки листвы.

Типы бензопил

Существуют различные цепные пилы, в том числе-

Цепная пила на аккумуляторе

Это ручная аккумуляторная цепная пила, работающая от литиевой батареи. Портативная машина Tshi производит меньше шума и является экологически чистой.

Цепная электрическая пила

Цепная электрическая пила поставляется со шнуром, который необходимо подключить к розетке для питания машины. Он не является переносным, так как всегда подключен к источнику электроэнергии. Но машина имеет более высокую мощность резания и идеально подходит для стационарной работы, когда у вас есть электрический порт рядом с заготовкой.

Бензопила

Бензопила работает на бензине. Он поставляется с двухтактным двигателем и специальным отсеком для хранения газа. Машина немного тяжелее, но она портативна. Он идеально подходит для резки тяжелых бревен и пиломатериалов или больших деревьев.

Пневматическая цепная пила

Бензопилы пневматические в основном используются для ландшафтных и других работ. Эти бензопилы приводятся в действие воздушными карманами высокого давления, которые создают достаточную силу, чтобы напрямую резать даже бетон. Поэтому его часто используют в строительных работах. Кроме того, машина отличается высокой надежностью и оснащена собственной системой охлаждения для выполнения обширных работ.

7. Сабельные пилы

Сабельные пилы поставляются с лезвием, которое можно быстро тянуть и толкать вперед и назад. Это пилящее движение позволяет легко резать заготовки. Эта электропила доступна как в проводном, так и в аккумуляторном исполнении и обычно работает на бензине, электричестве или бензине. Машина также имеет различные скорости, которые вы можете использовать в зависимости от толщины материала.

Некоторые сабельные пилы также имеют орбитальное действие, создающее колебательный эффект, направляющий возвратно-поступательное движение диска в эллиптическое движение. Это идеально подходит для быстрого реза по дереву.

Он поставляется с различными лезвиями, которые вы можете менять в зависимости от ваших целей.

Использование сабельных пил

Сабельные пилы в основном используются для обрезки деревьев и распила больших бревен.
Он также используется при реконструкции и сносе деревянных конструкций из-за его высокой скорости более быстрой резки более жестких материалов.
Некоторые профессионалы также используют сабельные пилы для резки кирпича, плитки и мрамора.
Сабельная пила особого типа, известная как Sawzall, используется для резки труб из ПВХ. Слова с гвоздями, замена гипсокартона и установка дверей или окон.

8. Лобзики

В лобзиках также используется полотно с возвратно-поступательным движением. Он используется для резки специально разработанных или трафаретных кривых с неправильным рисунком. Электролобзик выполнен с возвратно-поступательным движением полотна и электродвигателями. Есть некоторые лобзики с подошвой с функцией снятия фаски, позволяющей резать под углом 45 градусов.

Современные лобзиковые станки поставляются со сменными полотнами. Лезвие с Т-образным хвостовиком обычно используется профессионалами, которым требуется более плотное лезвие, которое прослужит дольше. Лезвия с U-образным хвостовиком обычно используются в лобзиковых станках. Лезвия обычно изготавливаются из высокоуглеродистой стали, быстрорежущей стали или карбида вольфрама.

Эти лезвия снабжены зубьями, обеспечивающими точность, скорость и чистоту реза. Некоторые машины также имеют другой набор заточенных зубьев, чтобы обеспечить более быстрый и четкий рез на пластике и других материалах.

Использование лобзика

Лобзик — это универсальный инструмент, используемый для резки дерева, пластика, гранита, металлов, таких как олово, железо, сталь или алюминий, гранита и даже плитки.
Используется для точного изготовления прямых и криволинейных узоров.
Также часто используется для установки столешниц в интерьерах.

9. Ленточные пилы

Ленточные пилы поставляются с длинным и острым лезвием с непрерывной полосой зубчатого металла, натянутой между двумя или более колесами. Эта уникальная структура позволяет машине точно вырезать неправильные или криволинейные узоры. Они похожи на лобзик, но более мощные.

Как правило, ленточные пилы имеют вращающиеся колеса, расположенные в одном месте для равномерного распределения рабочей нагрузки. Существуют различные лезвия и шаг зубьев, доступные для резки в соответствии с требованиями.

Доступен в двух вариантах: горизонтальном и вертикальном. Существует также стационарная ленточная пила, которая больше и тяжелее по весу.

Принцип работы ленточной пилы:

Полотно ленточной пилы расположено между двумя вращающимися колесами на сплошной полосе металлических зубьев с одной стороны. Станок может быть как стационарным, так и переносным.

В случае стационарной или вертикальной ленточной пилы заготовка медленно перемещается через вращающееся полотно для ее резки. Напротив, у горизонтальной ленточной пилы вращающееся полотно находится на поворотном рычаге. Этот рычаг перемещается на заготовку, чтобы разрезать ее по желаемому шаблону.

Использование ленточных пил

Горизонтальные ленточнопильные станки широко используются в металлургии и металлообрабатывающей промышленности. Эти машины легче, быстрее и могут легко резать металлы за более короткий промежуток времени.
Вертикальные ленточнопильные станки используются для распиловки древесины, особенно длинных пиломатериалов.
Также используется для торцовки досок по размеру.
Кроме того, ленточные пилы также могут заменить торцовочную пилу, если она оснащена угловым упором.
Вертикальная ленточная пила также используется для распиловки.

10. Спиральные пилы

Спиральные пилы представляют собой небольшие электропилы с тонким полотном. Лезвие имеет два вращающихся колеса, как у ленточной пилы, но использует возвратно-поступательное лезвие вместо непрерывной ленты. Эта машина также легче. Он может вырезать тонкие и детализированные кривые с острыми краями. Машина поставляется с возвратно-поступательным лезвием, которое можно снять.

Пользователи могут поместить его в начальное отверстие и использовать для вырезания любого узора, который им нравится. Эти пилы также поставляются с гибким рычагом, который толкает возвратно-поступательное лезвие. Некоторые модели могут иметь подсветку для освещения рабочей зоны. Кроме того, он также имеет насадку для сдува пыли, которая удерживает пыль на рабочем месте.

Пользователь может наклонять пилу, чтобы изменить формат резки по своему выбору. Машина также поставляется с различными настройками скорости, чтобы иметь лучший контроль во время работы. Скорость также позволяет без труда вырезать сложные узоры.

Типы спиральных пил

Доступны различные модели спиральных пил в зависимости от их размера горловины или расстояния от задней рамы до полотна. Меньшие пилы с размером зева 12 мм популярны при резке древесины и углеволокна. С другой стороны, промышленные пилы с размером зева 30 мм используются для более крупных работ.

Использование спиральных пил

В основном спиральные пилы используются в деревообрабатывающей промышленности, включая изготовление игрушек и проектирование поделок. Поскольку этот инструмент позволяет выполнять точные и сложные разрезы, он обычно используется для внутренних вырезов и внутренних работ.
также используются в столярных работах.
Используется для изготовления интарсий, пазлов, буквенных знаков, шаблонов и т. д.

11. Панельные пилы

Панельная пила — популярная электропила, используемая для вырезания небольших секций из больших панелей. Эти пилы представляют собой большие настольные пилы с лезвиями, которые перемещаются по столу вдоль направляющей в качестве ориентира для выполнения разреза на заготовке.

Типы панельных пил

Существуют различные типы панельных пил, такие как-

Горизонтальная панельная пила- Большие панельные пилы со скользящим рабочим столом. Стол проталкивает заготовку через режущее лезвие. Это некоторые модели без выдвижного стола, который используется для резки листовых изделий.
Вертикальная панельная пила- Вертикальная панельная пила — это вертикальные станки, которые занимают меньше места на полу. Пильное полотно проходит через более короткую сторону листа и использует метод поперечной резки. Он также имеет два варианта – недорогие и дорогие машины.
Недорогие вертикальные панельные пилы выполняют продольную резку, когда пользователи пропускают материалы через полотно. Дорогие вертикальные панельные пилы являются подвижными и перемещаются по заготовке, разрезая ее вдоль своей направляющей.
Панельная пила была изобретена немецким изобретателем Вильгельмом Альтендорфом в 1902 году. Эта машина поставлялась с подвижным столом, который пропускал заготовку через лезвие во время ее резки.

Использование панельных пил

Панельная пила в основном используется для резки больших деревянных досок или аналогичного листового материала на более мелкие части.
Обычно используется для резки листов ориентированно-стружечной плиты, МДФ, ламинированных листов, акриловых листов, пластиковых листов, дерева и фанеры или даже алюминиевых листов.
Если у вас есть огромный лист предметов, вы также можете использовать панельную пилу, чтобы разрезать их на более мелкие прямоугольные части.

12. Дисковые пилы

Дисковые пилы — это тип пилы по дереву, специально предназначенный для резки параллельно направлению волокон древесины. Этот специальный разрез называется разрезным. Это мощная пила, используемая для быстрой резки пиломатериалов огромных размеров.

Дисковая пила имеет режущую кромку со специальным «риповым» или зубчатым рисунком с плоской передней кромкой. Лезвие также повернуто на 8 градусов назад. Края режущего лезвия находятся под прямым углом к плоскости реза, образуя долотообразную режущую поверхность. Эта конструкция позволяет продольной пиле следовать схеме усиления параллельно во время резки.

Несмотря на то, что продольные пилы могут резать поперек линий волокон, они также могут легко резать по прямой линии. Его долотообразная форма также поддерживает ортогональную режущую кромку лезвия для транспортировки древесной стружки для достижения лучшего среза.

Пользователь проталкивает продольную пилу через древесину движением вниз или толчком. Затем зубья лезвия режут вдоль толчка. Но в некоторых моделях вместо толкающего хода используется тянущий ход.

Использование дисковых пил

Торцовочная пила, которую я широко использовал для распила огромных бревен вдоль линии волокон древесины.
Также используется для резки деревянных досок по линии их длины.

13. Гусеничные пилы

Гусеничные пилы представляют собой дисковые пилы с удлиненной металлической гусеницей. Эта металлическая гусеница повышает точность и устойчивость пилы, когда она прорезает заготовку. Эти машины также известны как погружные пилы. Гусеничная пила поставляется с лезвием, которое вращается и использует это вращательное движение для резки. Его фиксированная металлическая направляющая обнажает лезвие, когда пользователь вставляет ручку машины на нужную глубину. Затем лезвие расклинивающего ножа выполняет разрез на той же глубине. При резке он также устраняет отдачу для поддержания желаемой точности.

Преимущества гусеничных пил

Гусеничные пилы или погружные пилы поставляются с дисками и фиксированным ограждением. Следовательно, он не имеет ненужных рывков или боковых движений во время резки. Это, в свою очередь, обеспечивает лучшую точность при прямой резке.
Гусеничные пилы также позволяют распиливать более широкие заготовки размером более 4*8 дюймов из дерева или пластика.
Также идеально подходит для более длинных косых резов изделий высокой плотности.
Эта погружная пила позволяет резать заготовки без зажима. Резиновые ручки удерживают гусеницу в нужном положении для резки различных пород дерева.
Они также меньше по размеру, их легко перемещать и переносить.

Недостатки гусеничных пил

Гусеничные пилы не могут резать материалы из мягкой древесины.
Невозможно выполнить фальцевой и шпунтовый рез.

Использование гусеничных пил

Гусеничные пилы используются в основном для резки дерева, акрилового стекла и алюминиевых заготовок. Он предлагает точные разрезы быстрее и не требует никаких зажимов.

14. Плиткорезы

Плиткорезы представляют собой специальные электропилы, предназначенные для резки керамической, каменной и керамогранитной плитки. Это стационарная электропила, внешне похожая на настольную или радиальную пилу. Но их размер намного меньше, чем у более крупных машин.

Эта электропила может поставляться с лезвием с водяным охлаждением, которое может легко резать прочную плитку, сохраняя точность.

Плиткорезы оснащены твердосплавными дисками с алмазными кромками для резки более твердых материалов, таких как плитка. Он шлифует плитку своим лезвием, а струя воды охлаждает лезвие и сокращает количество летящих частиц и пыли во время резки.

Типы пил для плитки

Плиткорезы выпускаются в основном в двух вариантах:

Мокрая Вода для плитки при резке плитки. Кроме того, вода также действует как смазка для поддержания точности.
Ручные плиткорезы- Ручные плиткорезы или механические пилы часто режут древесину. Они портативны и позволяют легко вырезать различные узоры, в том числе кривые.

Эта модель также имеет три подварианта:

Ручные плиткорезы для сухого пила не имеют струи воды вдоль лезвия, что обеспечивает охлаждающий эффект. Следовательно, это грязно и делает много шума. Кроме того, лезвие также нагревается, если вы выполняете несколько разрезов одновременно.
Ручные пилы для мокрой плитки поставляются с водяным шлангом длиной от 10 до 12 футов и работают как обычная пила для мокрой плитки.
Ручная пила для сухой и влажной плитки работает в обоих направлениях и может резать как под струей воды, так и без нее.

Использование плиткорезов

Плиткорезы в основном используются для резки керамогранита, керамической плитки и различных видов каменной плитки.
Позволяет создавать криволинейные вырезы и специальные вырезы для дренажных отверстий или воздуховодов переменного тока или углов помещений и любых наклонных краев.
Плиткорезы также используются для резки древесины в деревообрабатывающих проектах.
Ручные плиткорезы идеально подходят для резки каменных столешниц или снятия плитки.

15. Нарезчики швов

Нарезчики швов – это переносные электропилы, предназначенные для резки деревянных и ламинированных полов. Эта пила имеет прямоугольное металлическое основание с небольшими ножками, которые удерживают ее на земле. Чем-то это похоже на гипоидную циркулярную пилу с увеличенным нижним основанием.

Эти пилы оснащены дисковыми дисками меньшего размера с высокой скоростью вращения. Эти лезвия прикреплены к направляющей и скользят вперед и назад, чтобы делать прямые разрезы. Некоторые пилы для настила пола также имеют специальные функции под углом, чтобы вырезать угловые узоры и углы на напольных материалах.

Пользователь ведет машину над половицей, чтобы прорезать деревянную половицу по нужному шаблону.

Использование нарезных пил

Нарезные пилы в основном используются для резки ламината из дерева и винила. Его способность выполнять продольные разрезы. Угловые и поперечные разрезы делают его удобным инструментом при проектировании полов.

Заключение

Как видите, существует почти пятнадцать типов электропил, каждый из которых имеет свой подвариант. Каждый вариант имеет различное назначение и дизайн, чтобы облегчить выполнение определенных работ по резке.

Это означает, что пилы, используемые для резки разных материалов, не всегда могут быть одинаковыми. Это руководство также поможет тем, кто хочет получить больше информации о различных типах пил и их использовании.

Вдобавок ко всему, если вы с нетерпением ждете покупки электропилы, это руководство также может помочь вам найти именно то, что подходит для вашего проекта.

Технология SAW | Transense

Ключевой частью чувствительного элемента ПАВ является небольшое легкое ПАВ-устройство, выполненное на полированной пьезоэлектрической подложке. Поверхностная акустическая волна распространяется по ее свободной поверхности после возбуждения миниатюрным межцифровым преобразователем (ВЦП). IDT представляет собой тонкопленочную алюминиевую структуру, сформированную с помощью стандартного фотолитографического процесса, который используется для производства интегральных схем. ВШП преобразует электрические ВЧ-импульсы с частотой сотни МГц в ПАВ и за счет пьезоэлектрического эффекта возвращает их в ВЧ-сигнал. Если ВШП окружен брэгговскими отражающими решетками в виде периодических массивов тонких алюминиевых полосок, то энергия ПАВ захватывается внутри полости между решетками и устройство на ПАВ работает как резонатор.

Добротность резонаторов на ПАВ очень высока, порядка 10 000-20 000, чего трудно достичь в других технологиях на УВЧ. Именно это делает резонатор на ПАВ подходящим для беспроводного и пассивного зондирования. Длительный резонанс звонка в ответ на опросный импульс позволяет очень точно дистанционно измерить его резонансную частоту.
Чтобы превратить резонатор в беспроводное устройство, к электрическим клеммам ВШП подключается простая антенна. Размер эффективной антенны на УВЧ относительно невелик, что является еще одним преимуществом.
Поскольку скорость ПАВ в 105 раз меньше скорости света, размер резонатора составляет всего 1-3 мм в длину и менее 0,4 мм в ширину на УВЧ. Дополнительные преимущества устройств SAW заключаются в том, что они очень маленькие, прочные и стабильные в течение многих лет.

При приложении деформации или изменении температуры подложки физические размеры подложки и скорость ПАВ также изменяются. Это делает резонансную частоту чувствительной к деформации и температуре и позволяет использовать резонатор на ПАВ в качестве чувствительного элемента деформации и температуры.

Компания Transense разработала чувствительные элементы на ПАВ, каждый из которых имеет от двух до трех резонаторов на ПАВ. Необходимо несколько резонаторов, чтобы исключить влияние потенциально переменного реактивного сопротивления антенны на измеряемое значение и точно и независимо измерять как деформацию, так и температуру.

TOP HEADLINES
