Устройство габионов. Из чего состоит габион

Чтобы понять, как и почему используются габионы, необходимо разобраться, из чего состоит устройство габионов, и какие бывают виды габионов. Об этом вы узнаете из нашей статьи.

Устройство габионов. Из чего состоят габионы.

Исторически известно, что сам по себе габион, как конструкция использовался еще до первой мировой войны. Правда, тогда они были деревянными и заполнялись не только камнями, но и землей. Однако принцип сохранялся. В 21 веке, габионные конструкции, проникли глубоко во все сферы не только строительства, но и повседневной жизни. Украшение внутреннего двора и укрепление дамбы, садовая мебель и подпорная стена на крутом серпантине в горах. Забор загородного дома и парапет городской набережной. Как видите габион можно встретить где угодно.

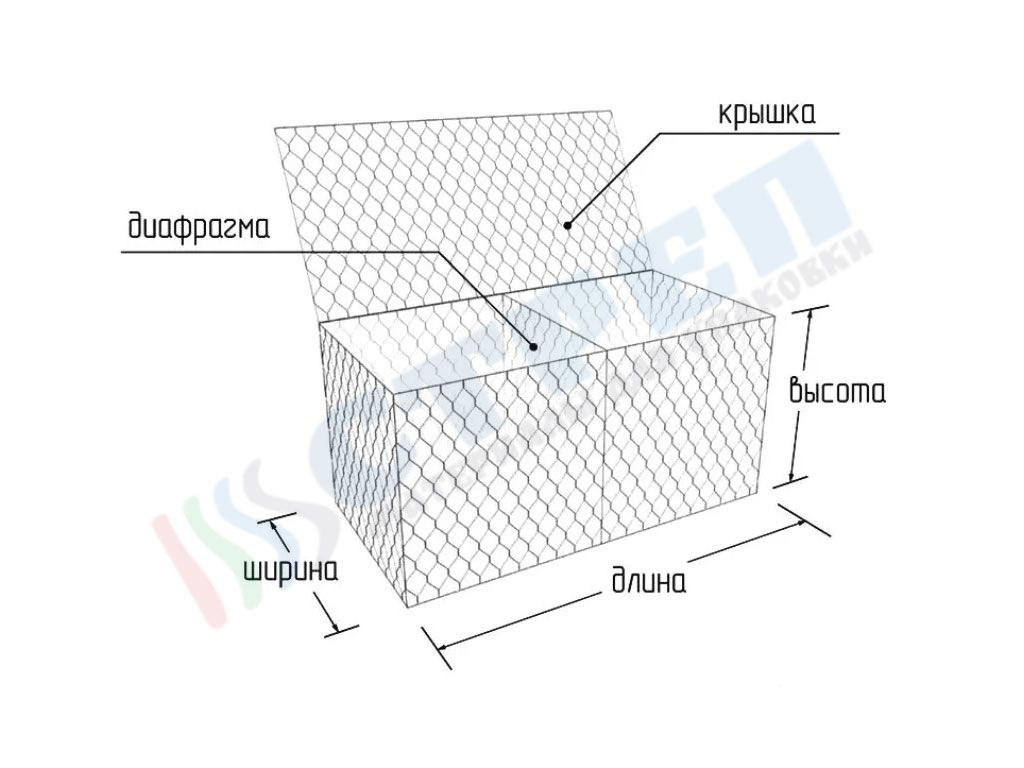

Давайте рассмотрим эту простую конструкцию более детально. Габион – это короб, ящик, сундук, в общем как вам будет удобнее. Выполнен он из проволоки или металлических прутов. Размер, как и форма, могут быть любыми. Само по себе устройство габионов достаточно простое, если не сказать примитивное. Но функционал, который несут в себе эти конструкции потрясающий. Габионы, по праву можно назвать гениальным изобретением. А учитывая совокупность положительных факторов при минимальных отрицательных, габионы станут идеальной находкой, как для строителя, так и для ландшафтного дизайнера. Но, давайте вернемся к первому вопросу и рассмотрим устройство габионов. Проволока двойного кручения, оцинкованная или с напылением ПВХ, собираемая в сетчатый короб. В коробе есть ребра жесткости и армирующие элементы в виде перегородок. Собирается с помощью стальной проволоки и спиралевидной арматуры. Короба, надежно фиксируются между собой, создавая крепкую и устойчивую конструкцию, которую наполняют природным камнем, деревом, стеклом или искусственным камнем.

Какие бывают виды габионов.

С устройством габионов разобрались, давайте рассмотрим виды габионов. Поскольку материал, из которого собираются габионы гибкий, то и виды габионов могут быть разными. На самом деле у этой конструкции нет определенных стандартов. Габион может быть цилиндрического типа, коробчатого или матрацного. Но в то же время, он может быть и в виде сферы или трапеции, если используется в ландшафтном дизайне. Каждый вид габионов имеет свои плюсы и минусы. Например, габионы матрацного типа не используются в качестве строительства заборов, так как монтаж этого вида габионов будет весьма проблематичным. Но для укрепления дна русла реки, они будут незаменимы, в отличие от габионов коробчатого вида. И те, и другие, достаточно часто используются в комплексе, добавляя друг друга и устраняя недостатки, аккумулируя плюсы. В любом случае, можно с уверенностью сказать, что все виды габионов, отличаются от конкурирующих материалов прочностью, долговечностью, высокими экологическими показателями и, относительно низкой ценой. Какой бы вид габиона вы ни выбрали, вы можете быть уверены, в надежности конструкции и прекрасном эстетичном виде.

Перейти ко всем статьям

Инструкция по укладке габионов – рекомендации по сборке и монтажу габионных конструкций, габионы от компании «ГеоНовации»

Главная Техподдержка Инструкция по укладке габионов

Откройте упаковку с материалом.
Разложив габионы на ровной твердой поверхности и расправив материал, нужно проверить, чтобы поверхность габиона была ровной и на нем не было неровных и загнутых частей.
Сконструируйте прямоугольный ящик из материала, вертикально согнув боковые панели (верхние части каждой стороны конструкции должны оказаться на одном уровне), после этого соедините углы получившегося ящика с углами панелей с помощью торчащей проволоки.
Связка углов осуществляется поочередными одинарными и двойными витками чарез каждые 100мм поверхности материала, как показано на рисунке.
Далее на спланированную заранее поверхность земли осуществляется установка габионов без наполнителя. Сформированные пустые габионы связываются с уже установленными и заполненными наполнителем конструкциями, в углы пустых ящиков вбиваются крепежные стержни, снаружи габионов крепится деревянная рама для поддержания ровной поверхности лицевой грани. Установленные габионы крепятся между собой с соблюдением последовательности: лицевые стороны и задние грани должны соединяться между собой.
Когда укладка габионов и соединение элементов конструкции завершены, осуществляется заполнение ящиков камнем – фракция наполняющего материала не должна превышать 250мм (оптимально – 125-200мм). Размер камня подбирается по размеру сетки – наполнитель не должен быть меньше сетки, а при частичном использовании меньших камней их следует разместить в центральной части заполненной конструкции.
Заполнение габионов может осуществляться механизировано или вручную, при этом камни должны располагаться в ящиках плотно и с минимальными пустотами. Последний габион конструкции необходимо оставить пустым, чтобы использовать его для привязки следующих устанавливаемых габионных ящиков.
За один подход рекомендуется заполнять только треть габиона, после чего необходимо зафиксировать уложенный слой камней горизонтальной связующей скобой и затем продолжить заполнение аналогичным образом в еще два подхода. Матрасы Рено небольшой толщины (170, 230, 300 мм) можно заполнять в один подход и без использования связки, заполнять габионы толщиной 500мм рекомендуется в два подхода.
Для равномерной осадки камня необходимо заполнять габион с избытком – на 2,5-5 см выше верхней кромки боковых граней. Обратите внимание, что когда с помощью габионов выполняется берегоукрепление на сложных участках, подверженных размыву, воздействию струй и сильному течению, необходимо дополнительно укрепить конструкцию с помощью связующих скоб между днищем и крышкой габиона.
Крышка габиона должна быть плотно притянута к верхним граням его стенок и закреплена проволокой. Сначала рекомендуется сделать временную привязку крышки во избежание деформации сетки по верхнему периметру конструкции. Мешающий плотному притяжению крышки камень-наполнитель должен быть равномерно распределен с перемещением в центр габиона.
При необходимости выполнить расчет подпорных стен и устройство протяженных габионных опор под большие эксплуатационные нагрузки для натяжения габионов, помимо традиционных методов натяжения, не лишним будет применить для натяжки конструкции ручную лебедку.
Для установки и натяжения габионов применяются следующие инструменты: плоскогубцы с предпочтительно длинными губами, кусачки, монтировка, деревянные колья и инструмент для притягивания крышки габиона.

С описанием материала, техническими характеристиками, применением и ценами Вы можете ознакомиться на соответствующей странице сайта – габионы.

Геоновации

Контакты

Онлайн поддержка

+7 (812) 670-65-76

Задайте свой вопрос по e-mail:: [email protected]

Создание и продвижение сайта:
Интернет-агентство
«Веб Гармония»

Габионные материалы и аксессуары для габионов

Габионные материалы и аксессуары | Gabion Supply

предлагает большой выбор аксессуаров для габионов, включая спирали, ребра жесткости, кольца и инструменты, а также проволоку для стяжки различных размеров и отделки.

Приведенные ниже продукты являются нашими стандартными изделиями, но мы также можем предложить дополнительные размеры и отделку, включая аксессуары из нержавеющей стали и необработанной стали.

Мы специализируемся на поставках различных габионных материалов и аксессуаров для жилых и коммерческих нужд. Приобретайте дополнения к нашим габионам или для самостоятельной сборки. Позвоните нам по телефону 866-391-6295, и наша команда поможет начать ваш проект!

Многие из наших аксессуаров доступны онлайн на сайте BlueStoneSupply.com или вы можете добавить их в корзину прямо на этой странице.

Спиралевидные спирали

ЭТИ СПИРАЛЬНЫЕ СОЕДИНЕНИЯ ЛЕГКИ В УСТАНОВКЕ И ЯВЛЯЮТСЯ НАИБОЛЕЕ РАСПРОСТРАНЕННЫМИ СРЕДСТВАМИ ШПОНКИ УГЛОВ ГАБИОНА И СОЕДИНЕНИЯ КОРЗИНЫ К КОРЗИНЕ.

ДОСТУПНЫ ИЗ ОЦИНКОВАННОЙ СТАЛИ 9 GA – ОБЫЧНАЯ «РЖАВАЯ» СТАЛЬ ИЛИ ОЦИНКОВАННАЯ И ПОКРЫТАЯ ПВХ ДЛИНА 18 ДЮЙМОВ или 36 ДЮЙМОВ США.

Стержни жесткости

СТОЙКИ РЕГИСТРАЦИИ ИСПОЛЬЗУЮТСЯ ДЛЯ ПОДДЕРЖАНИЯ КВАДРАТНЫХ КОРЗИН И ПРЕДОТВРАЩЕНИЯ ВЫПУТАНИЯ

ДОСТУПНЫ ДЛИНОЙ 12 ДЮЙМОВ ИЛИ 18 ДЮЙМОВ, ИЗГОТОВЛЕННЫЕ ИЗ ОЦИНКОВАННОЙ ИЛИ НЕРЖАВЕЮЩЕЙ СТАЛИ 9 GA

КОЛЬЦА “С”

НАШИ ГАБИОНЫ СТИЛЯ “C” ИЗГОТОВЛЕНЫ ИЗ ОЦИНКОВАННОЙ ВЫСОКОПРОЧНОЙ СТАЛИ 11 GA ИЛИ НЕРЖАВЕЮЩЕЙ СТАЛИ ТИПА 304. В НАЛИЧИИ 40 КОЛЬЦ НА ПОЛОС И 1600 КОЛЬЦ В КОРОБКЕ, ГОТОВЫЕ К ЗАГРУЗКЕ В ПНЕВМАТИЧЕСКИЙ ЗАКРЫВАЮЩИЙ ПИСТОЛЕТ ИЛИ РУЧНОЙ ИНСТРУМЕНТ.

НАШИ КОЛЬЦА ДЛЯ СВОБОДОВ ДОСТАВЛЯЮТСЯ ЧЕРЕЗ UPS ИЛИ FEDEX GROUND. ДОСТАВКА В КОНТИНЕНТАЛЬНУЮ СТРАНУ США ВКЛЮЧЕНА В ЦЕНУ.

ИНСТРУМЕНТ ДЛЯ ЗАКРЫТИЯ КОЛЬЦА ГАБИОН

НАШИ ГАБИОННЫЕ КОЛЬЦА ОТПРАВЛЯЮТСЯ ЧЕРЕЗ UPS ИЛИ FEDEX НАЗЕМНО И ДОСТАВКА В КОНТИНЕНТАЛЬНУЮ СТРАНУ США ВКЛЮЧЕНА В ЦЕНУ.

ГАБИОННАЯ ПРОВОЛОКА

НАША СВЯЗЬ / СВЯЗКА ИЗГОТОВЛЕНА ИЗ ОЦИНКОВАННОЙ СТАЛИ 13,5 GA И ОЦИНКОВАННОЙ СТАЛИ 13,5 GA С ПОКРЫТИЕМ ПВХ.

ИНСТРУМЕНТЫ ДЛЯ ЗАКРЫТИЯ КРЫШЕК И УГЛОВ ГАБИОНА

НАШИ ИНСТРУМЕНТЫ ДЛЯ ЗАКРЫТИЯ ГАБИОНОВ ПОМОГАЮТ В ОКОНЧАТЕЛЬНОЙ СБОРКЕ КОРЗИН ГАБИОНА, ПОЗВОЛЯЯ ДОСТИЧЬ ПЛОТНОГО И НАДЕЖНОГО ЗАКРЫТИЯ ШВА.

ГАБИОНЫ ОГРАНИЧИТЕЛЬНЫЕ

НАШИ ГАБИОННЫЕ ЗАЩИТЫ ЯВЛЯЮТСЯ ЗАПАТЕНТОВАННЫМ ИЗДЕЛИЕМ, КОТОРОЕ ЗАЩИЩАЕТ ВАШИ ПАНЕЛЬ МЕМБРАНЫ ГАБИОНОВ, РАССЕИВАЯ УДАРЫ ПАДАЮЩЕГО КАМНЯ ПО ВСЕЙ ПАНЕЛИ И ЗАЩИТЕ, ПОЗВОЛЯЯ БЫСТРО ЗАПОЛНИТЬ ВАШИ ГАБИОНЫ БЕЗ РИСКА ПОВРЕЖДЕНИЯ G АБИОН ПАНЕЛИ.

Поставщик корзин для габионов | 866-391-6295

GabionSupply.com является частью BlueStone Supply LLC, удобного портала электронной коммерции для товаров гражданского строительства. Посетите наш сайт сегодня! BlueStoneSupply.com

GABION SUPPLY является одним из немногих американских поставщиков ПРОЧНЫХ КОРЗИН ДЛЯ ГАБИОНОВ, МАТРАСОВ GABION “RENO”, ГАБИОННЫХ ИЗДЕЛИЙ

МЫ ПРЕДЛАГАЕМ САМЫЙ ШИРОКИЙ АССОРТИМЕНТ ГАБИОНОВ – ВСЕ ТИПЫ И ВСЕ РАЗМЕРЫ

Подписаться!

Нажмите здесь, чтобы зарегистрироваться и стать участником нашего списка рассылки

Габионы DuraWeld

Подпорные стены

Не уверен, где начать?

Домовладельцы

Существует множество вариантов использования габионов в жилых помещениях. Предоставляя различные размеры клеток и варианты отделки, мы можем предоставить строительный блок, необходимый для создания уникальной и красивой подпорной стены, экранной стены, кашпо, скамейки, забора, ямы для костра или фонтана. Габионы представляют собой отличный вариант дизайна, позволяя использовать различные варианты натурального и синтетического наполнителя от известняка или гранита до переработанного кирпича. бетон или камень из цветного стекла. Наш отдел продаж будет рад работать с вами, чтобы убедиться, что мы предоставим вам правильный продукт для вашего проекта.

Несколько кратких заметок и ссылок, которые должны помочь вам начать работу:

Многие домовладельцы считают, что габионы — это отличный проект «сделай сам», но он может быть довольно трудоемким. Мы рады помочь вам найти подрядчика в вашем районе, с которым мы работали в прошлом, или, если у вас есть ландшафтный дизайнер или подрядчик, которого вы хотели бы использовать, мы будем рады пройти с ними процесс установки, поэтому им удобно предоставить расценки на работу и завершить проект.

Габионы складываются и транспортируются на поддонах.

Если вы не знаете, с чего начать… посетите нашу СТРАНИЦУ НЕ УВЕРЕНЫ, С ЧЕГО НАЧАТЬ, и нашу СТРАНИЦУ ОБЩИХ ВОПРОСОВ ПО ГАБИОНАМ.

Если вы знаете, какой стиль и размеры вас интересуют… воспользуйтесь нашим ИНСТРУМЕНТОМ МОМЕНТАЛЬНОГО ПРЕДЛОЖЕНИЯ, чтобы узнать о наших стандартных вариантах габионов.

Если вам нужна дополнительная помощь или вы заинтересованы в наших нестандартных вариантах габионов, напишите нам по адресу [email protected] или используйте нашу ФОРМУ ЗАПРОСА НА ИНДИВИДУАЛЬНЫЕ ГАБИОНЫ.

Если вы хотите построить габион из собственной сетки… ознакомьтесь с нашими АКСЕССУАРАМИ ДЛЯ ГАБИОНОВ.

Подрядчики

Мы поставляем подрядчикам по всей территории США габионы для гражданского строительства, архитектуры и ландшафтного дизайна, а также для проектов по борьбе с эрозией. У нас есть стандартные габионы, построенные в соответствии со стандартами ASTM-A974 и ASTM-A975, которые являются отраслевыми стандартами для габионов из сварной проволоки и витой сетки. Наши габионы также производятся в Америке, поэтому вы можете быть уверены в качестве, которое мы поставляем. Будь это ваш первый том, работающий с габионами, или вы старый профессионал, мы будем рады помочь на любом уровне, который вам нужен.

Если вы новичок в габионах и хотели бы получить хороший обзор… посетите нашу СТРАНИЦУ НЕ УВЕРЕН, С ЧЕГО НАЧАТЬ, и нашу СТРАНИЦУ ОБЩИХ ВОПРОСОВ ПО ГАБИОНАМ.

Мы постоянно получаем запросы на помощь в поиске квалифицированных подрядчиков как от домовладельцев, так и от генеральных подрядчиков. Если вы хотите, чтобы вас включили в наш список подрядчиков, которых мы рекомендуем, пожалуйста, заполните нашу КОНТАКТНУЮ ФОРМУ ПОДРЯДЧИКА.

Дистрибьюторы

Мы работаем со многими дистрибьюторами в США. В то время как у нас есть несколько дистрибьюторов, которые предлагают некоторые варианты стандартных размеров, многие используют нашу способность изготавливать габионы на заказ и продавать на индивидуальной основе, получая своим клиентам именно то, что им нужно. Конечно, самые большие скидки предоставляются при групповых и крупных заказах, просто дайте нам знать, как мы можем помочь.

Если вы не знакомы с габионами и хотели бы получить хороший обзор… посетите нашу СТРАНИЦУ НЕ УВЕРЕН, С ЧЕГО НАЧАТЬ, и нашу СТРАНИЦУ ОБЩИХ ВОПРОСОВ ПО ГАБИОНАМ.

Если вы знаете, какой стиль и размеры вас интересуют… воспользуйтесь нашим ИНСТРУМЕНТОМ МОМЕНТАЛЬНОГО ЗАЯВЛЕНИЯ, чтобы узнать о наших стандартных вариантах габионов.

Инженеры

Наши стандартные габионы DuraFlex изготавливаются в соответствии с отраслевым стандартом ASTM-A975, а наши стандартные габионы DuraWeld изготавливаются в соответствии с ASTM-A9.74 и сделаны в США. Хотя у нас есть стандартные варианты, мы также можем предложить габионы, изготовленные из нестандартных материалов, включая нержавеющую сталь и гальфан для специальных применений.

Архитекторы

Наши габионы и системы «зеленых стен» предоставляют отличные возможности для добавления элементов биофильного дизайна в ваш проект. Если вы хотите использовать габионы в шпоне, ландшафтной стене или заборе, у нас есть система для вашего проекта. Мы работаем с различными архитекторами, чтобы разработать индивидуальные габионы для уникальных применений. Мы будем рады помочь вам разработать спецификацию, которая гарантирует, что стороны, участвующие в торгах по вашим проектам, получат информацию, необходимую им для предоставления точной и конкурентоспособной заявки. Независимо от того, используете ли вы наши стандартные варианты сетки габиона или вам нужна индивидуальная сетка, разработанная для конкретных требований вашего проекта на основе установки или специального материала наполнителя, мы можем предоставить вам именно то, что вам нужно.

Мы также являемся зарегистрированным поставщиком AIA CEU и можем предоставить как стандартные CEU, так и кредит HSW. Просто дайте нам знать, если вы или ваша фирма заинтересованы, и мы можем договориться о времени виртуально или лично.

Государственные учреждения

Мы снабжаем различные государственные учреждения, включая Инженерный корпус армии, Службу лесного хозяйства США, Департамент транспорта штата, а также местные городские и окружные муниципалитеты. Наши габионы изготавливаются в соответствии со стандартами ASTM и производятся в Америке. Мы будем рады помочь вам со стандартным строительством и обслуживанием, а также с экстренными потребностями в габионах.

Продукты

Применение

Общая информация

Габионы, от итальянского слова «клетка», представляют собой прочные контейнеры, заполненные неорганическими материалами, такими как камень, бетон, песок и почва, а в некоторых архитектурных приложениях – стеклянным камнем. Эти клетки изготавливаются из конкретных материалов, включая оцинкованную сталь, нержавеющую сталь, необработанную сталь, сталь с ПВХ-покрытием и сополимерный пластик. Они спроектированы так, чтобы выдерживать любые погодные условия и условия местности, и известны своей невероятной универсальностью.

Габионы очень полезны в гражданском строительстве, военных приложениях, дорожном строительстве, общих элементах ландшафта, фундаментах, борьбе с эрозией и архитектурных элементах. Некоторые из наиболее быстро растущих применений габионов включают строительство архитектурных ограждений и шпона, а также стабилизацию береговых линий от эрозии, поскольку они образуют гибкие и проницаемые структуры.

Gabion Supply гордится тем, что является одним из немногих американских поставщиков прочных габионных корзин, габионных матрацев «рено», габионных каменных ограждений и изделий из геотекстиля. Мы продаем габионные корзины и системы зеленых стен для различных видов гражданского строительства и
архитектурные изделия. Мы рады предложить самый широкий ассортимент высококачественных габионов всех типов и размеров, включая габионы, изготовленные на заказ.

Проницаемый

Стены из габионов известны своей проницаемостью. Это означает, что им требуется меньший дренаж, а в некоторых случаях не требуется дополнительный дренаж за лицевой стороной стены из-за меньшего нарастания гидростатического давления.

Экологичность

Стены из габионов экологичны, поскольку заполнены минимально обработанным камнем — природным ресурсом, который можно добыть на месте. При желании и при надлежащем уходе растительность может расти так, что стены габионов сливаются с окружающей средой. Кроме того, габионные подпорные стены имеют меньший углеродный след, чем традиционные бетонные подпорные стены того же размера с точки зрения выбросов CO2.

Прочный

Наши габионные стены рассчитаны на долгий срок службы, поскольку они гибкие и способны двигаться вместе с землей. В отличие от жестких материалов, таких как бетон, который может растрескиваться с течением времени, габионы могут двигаться и оседать вместе с естественным движением земли.

Ознакомьтесь со всеми вариантами из нашего широкого ассортимента стандартных и изготовленных по индивидуальному заказу габионов американского производства. Доступны различные материалы и отделки, включая оцинкованную сталь, оцинкованную сталь с покрытием из ПВХ, гальфан, нержавеющую сталь и сополимер пластика.

Инструмент мгновенного расчета стоимости

Воспользуйтесь нашим новым инструментом мгновенного расчета стоимости, чтобы получить немедленную смету, включая скидки на доставку и оптовые скидки при использовании наших стандартных вариантов габионной сетки. Это включает в себя наши габионы DuraFlex и DuraGuard стандартных размеров, а также габионы DuraWeld в корзинах нестандартных размеров.

Green Walls

Теперь мы рады предложить полную линейку продуктов Green Wall, которые можно использовать как отдельный продукт или в сочетании с нашими габионными корзинами.

Среда Веб-семинары

Если вы заинтересованы в зарегистрированном AIA курсе 1LU|HSW по использованию габионов и садовых стен в подходе биофильного дизайна к архитектуре, отправьте нам электронное письмо, и мы можем договориться о времени для живой презентации с вопросами и ответами.
