Устройство гидравлического домкрата бутылочного типа: Устройство и принцип действия домкратов бутылочного типа. Плюсы и минусы бутылочных домкратов

alexxlab | 30.10.1986 | 0 | Разное

Содержание

особенности, виды, устройство и принцип действия

25.11.2021

Домкраты широко используются для подъема на небольшую высоту грузов различного веса и объема. Чаще всего они применяются владельцами автомобилей, а также в ремонтных мастерских и СТО. С точки зрения универсальности, удобства использования и грузоподъемности среди многообразия домкратов выделяется гидравлический домкрат. Из устройств, предназначенных для поднятия грузов на небольшую высоту, он обладает наибольшей грузоподъемностью, при этом его конструкция гарантирует надежность и долговечность.

Где используются гидравлические домкраты

Гидравлический домкрат – устройство, которое предназначено для подъема даже довольно тяжелых и габаритных грузов на набольшую высоту. Он отличается компактностью, мобильностью и надежностью в работе, а его обслуживание не требует сложных и дорогостоящих работ. Гидравлические домкраты могут выполнять свои функции как в вертикальном положении, так и в горизонтальном, что расширяет спектр их возможного применения.

Сочетание этих качеств позволяет использовать гидравлические домкраты на строительных площадках и при проведении ремонтных работ, а также на предприятиях нефтеперерабатывающей и энергетической промышленности, при проведении работ в секторе сельского хозяйства.

Устройство гидравлических домкратов

Практически любой гидравлический домкрат состоит из рычага, насосного плунжера, поршня, штока, двух обратных клапанов, пропускного вентиля и емкости с рабочей жидкостью. Принцип работы всей конструкции довольно прост. При движении рычага вверх за счет разрежения в насосной полости она заполняется рабочей жидкостью, а когда рычаг движется вниз, жидкость вытесняется под поршень, поднимая его. После того как груз был поднят на необходимую высоту, при необходимости опустить поршень вниз нужно открыть пропускной вентиль. Тогда рабочая жидкость из-под поршня перетечет назад в емкость, а поршень опустится вниз.

При использовании гидравлического домкрата человек, передающий рычагу усилие, тратит гораздо меньше сил, чем потратил бы, поднимая поршень напрямую.

Усилие человека, качающего механический рычаг, увеличивается за счет гидравлического рычага.

Разновидности гидравлических домкратов

На сегодняшний день выбор гидравлических подъемников очень большой. Каждая разновидность гидравлических домкратов имеет свои нюансы и особенности, которые стоит учитывать, поскольку они могут повлиять на эффективность домкрата при применении в тех или иных условиях.

Подкатный гидравлический домкрат. Отличие от обычного гидравлического домкрата – это колеса, которые придают устройству большую маневренность. По сути это тот же гидравлический домкрат, поставленный на тележку, которую можно легко перемещать с помощью ручки. Такой домкрат может показаться намного более удобным в использовании, чем не оснащенный колесами, однако стоит учитывать, что польза от колес будет только в том случае, если подкатной домкрат использовать на ровной и твердой площадке, иначе устройство будет перекашиваться и покажет себя менее эффективным.
Часто владельцы не подкатных гидравлических домкратов изготавливают для них передвижные платформы самостоятельно.
Гибридные домкраты совмещают в себе принцип устройства подкатного и бутылочного домкратов. Такими домкратами можно управлять при помощи рычага или ножной педали, и чаще всего он показывает себя удобным в использовании в автомастерских и сервисах.
Ромбовый гидравлический домкрат. Так же, как и предыдущий тип, больше подойдет для автолюбителей. Этот домкрат состоит из двух жестких рамок, скрепленных между собой шарнирами. При подъеме грузов эти рамки смещаются, образуя форму ромба.

Также гидравлические домкраты различают по типу привода. Он может быть гидравлическим или механическим. Механический привод использует для поднятия грузов силу человека, который качает рычаг, а при электрическом приводе работу выполняет электронасос.

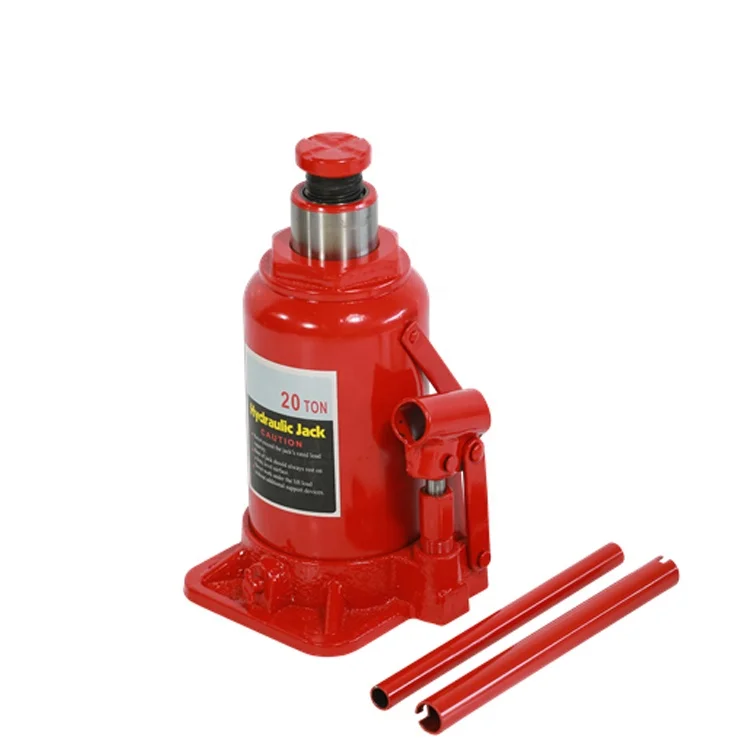

Бутылочный домкрат

Одна из самых популярных разновидностей гидравлических домкратов. При своей простоте конструкции и надежности он способен поднимать более 100 тонн груза. Сам домкрат стоит на довольно большом основании, что дает ему большую устойчивость. Он отличается от прочих вариаций гидравлического домкрата компактными размерами. Существует две разновидности бутылочных домкратов:

С одним подъемным штоком. Применяется в строительных и монтажных работах, автомобильных мастерских и автосервисах, для поднятия грузов в вертикальной плоскости.
С двумя подъемными штоками. Более универсальный инструмент, поскольку благодаря конструкции может применяться как для работ в вертикальном, так и в горизонтальном положении, что расширяет спектр его возможностей.

Самой распространенной сферой использования гидравлических домкратов в целом и бутылочных гидравлических домкратов в частности остается сфера автомобильных работ. Чаще всего бутылочные домкраты можно встретить в автомастерских, где они позволяют поднимать для ремонта как легковые автомобили, так и габаритные фуры. А за последние годы выросла и популярность гидравлических бутылочных домкратов среди автомобилистов – для проведения ремонта в гараже, а в случае непредвиденной ситуации – даже в полевых условиях.

Принцип работы бутылочного домкрата мало чем отличается от общего принципа функционирования гидравлических домкратов. В качестве рабочей жидкости во всех видах гидравлических домкратов используются исключительно масла с низкой вязкостью, которые не подвержены сжатию и способны обеспечить мощную подъемную силу. Все бутылочные домкраты используют закон вытеснения жидкости для поднятия поршня. При накачке больших объемов масла в герметичный резервуар под поршнем оно давит на окружающие его стенки. Однако они рассчитаны на такое давление, и масло расширяет пространство за счет выталкивания вверх поршня. Поскольку масло не подвержено сжатию, а стенки резервуара и в целом корпус домкрата выполнены из исключительно прочных материалов, поршень, опирающийся на масляную основу, стоит так же надежно, как и на ровной твердой поверхности.

Достоинства и недостатки гидравлических домкратов

Гидравлические домкраты имеют большой КПД (до 80%), позволяют плавно опускать и поднимать грузы любого веса и габаритов и фиксировать их на необходимой высоте.

При этом такие подъемники также имеют и свои недостатки. В частности, достаточно высокую стартовую высоту подъема груза. Так что гидравлические домкраты вряд ли подойдут для автомобилей с низким клиренсом. Кроме того, невозможно точно проконтролировать, на какую высоту опустится груз. При этом хранение и транспортировка домкратов должна проводиться исключительно в вертикальном положении, чтобы предотвратить вытекание рабочей жидкости. При этом подобные домкраты довольно неудобны в эксплуатации именно за счет значительного веса и сравнительно медленного подъема грузов.

Возможные причины поломок гидравлических домкратов

Существует не так много причин поломок гидравлических домкратов, и чаще всего в их основе лежит неправильная эксплуатация устройства.

Это может быть превышение максимально допустимого веса поднимаемого груза, попытки самостоятельного ремонта или замена рабочей жидкости на неподходящую и тому подобные нарушения. В целом же о поломке и необходимости ремонта домкрата могут сигнализировать такие неполадки:

Остановка работы. Может сигнализировать о том, что в системе отсутствует масло или засорился фильтр. Для полноценного ремонта необходимо разобраться в причинах, разобрав домкрат и устранив неполадки.
Невозможность поднять поршень. В таком случае, скорее всего, для подъема недостаточно рабочей жидкости в резервуаре.
Медленный подъем поршня, подъем рывками. Необходимо продуть систему от воздуха, который воздействует на поршень.
Снижение давления – связано с выходом клапана из строя. Чаще всего для восстановления рабочего состояния домкрата требуется заменить пришедший в негодность клапан.

В большинстве ситуаций достаточно разобрать корпус домкрата, чтобы понять, в чем причина поломки. И в случае механического повреждения какого-то из элементов системы (корпуса или поршня) надежнее всего будет купить новый домкрат, поскольку такие повреждения слабо поддаются ремонту.

В целом ремонт домкрата своими руками также возможен, если нет возможности обратиться за профессиональным ремонтом. Ремонт начинается со снятия подъемного поршня, чтобы выявить его возможные повреждения. При выявлении дефектов необходимо заменить поршень. Также при ремонте необходимо обязательно промыть и очистить пропускной клапан. Его следует заменить при обнаружении каких-либо дефектов. Все детали необходимо осмотреть на предмет изъянов и дефектов, заменив вышедшие из строя, промыть в керосине и установить на свои места. Также меняются все уплотнительные прокладки, а после сборки домкрата необходимо залить в него новую рабочую жидкость.

При необходимости, если в рабочей жидкости накопились пузырьки воздуха после длительной эксплуатации, необходимо прокачать систему для избавления от них. Для этого нужно открыть пропускной клапан между резервным бачком и рабочей емкостью, снять с бачка крышку и несколько раз перекачать масло. Это позволит удалить пузырьки воздуха из рабочей жидкости и восстановить нормальную работу системы.

Для заливки нового масла необходимо слить старую рабочую жидкость и промыть систему жидкостью для промывки. Для этого промывочную жидкость нужно залить в домкрат и несколько раз перекачать ее, долить еще промывочной жидкости и снова перекачать ее несколько раз. После этого можно слить жидкость для промывки и залить новое масло до верха масляного бачка. После его заливки необходимо несколько раз прокачать домкрат, доливая масло при необходимости.

Для продления срока службы домкрата рекомендуется эксплуатировать его только согласно инструкции для конкретного устройства, а также выполнять своевременный уход и замену поврежденных элементов конструкции. Нужно не реже, чем раз в полгода, менять масло в домкрате, обязательно промывая систему. Причем для зимнего времени года лучше использовать синтетические масла и хранить домкрат в теплом и сухом помещении, чтобы рабочая жидкость не загустела. Также нежелательно долгое время работать с домкратом на морозе – это может привести к преждевременному выходу системы из строя.

Устройство гидравлического домкрата

Оглавление

1 Принцип работы гидравлического домкрата
2 Конструкция гидравлического домкрата
3 Обслуживание и ремонт домкрата

Для того, чтобы поднять автомобиль для ремонта или замены колеса используется домкрат. Они бывают разной конструкции. Самыми распространёнными являются механические и гидравлические. В этой статье подробно рассмотрим принцип действия и устройство гидравлического домкрата, а также различные варианты конструкции.

Принцип работы гидравлического домкрата

Это устройство простое и надежное. Если соблюдать условия хранения и эксплуатации, то это он прослужит вам очень долго.

Для того, чтобы поднять автомобиль применяется домкрат

Работает гидравлический домкрат по следующему принципу, который позволяет производить подъем автомобиля, имеющего вес в несколько тонн, а иногда и в несколько десятков тонн. Устройство не сложное – это два сообщающихся сосуда разного диаметра, заполненных жидкостью и несколько клапанов. Как видите все довольно просто и если все детали выполнены качественно из долговечных материалов, то ломаться тут нечему.

Износу подвержены только резиновые уплотнения поршней и сальники цилиндров.

Рабочий цилиндр, шток которого поднимает автомобиль, большого диаметра, а вот главный цилиндр имеет диаметр в несколько раз меньший. В этом и заложен принцип действия всего устройства. Главный цилиндр приводится в действие с помощью рычага, масло через обратный клапан попадает в рабочий цилиндр и поднимает его. Усиление создается за счет разницы площадей сечения цилиндров. Полный ход главного, обеспечивает незначительное движение второго. Разница хода двух цилиндров пропорциональна разнице их диаметров. Благодаря этому человек, не прилагая серьезных усилий, может поднять и пять, и десять, и несколько десятков тонн.

Для того, чтобы масло не перетекало обратно в резервуар служит обратный клапан. Жидкость может протекать через этот клапан только в одну сторону. Есть еще один клапан, который открывается вручную, он необходим для того, чтобы перепустить жидкость обратно и опустить поднятый автомобиль в исходное состояние. Принцип работы и его устройство указаны на схеме.

Конструкция гидравлического домкрата

Для подъема автомобилей используются два типа: бутылочные и подкатные.

Гидравлический домкрат бутылочного типа

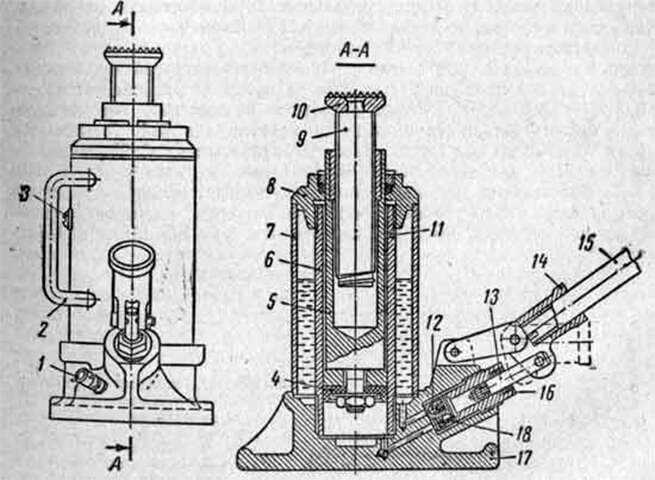

Итак, гидравлический домкрат бутылочного типа. Он состоит из вертикального корпуса большого диаметра и примыкающего к нему маленького цилиндра, к штоку которого подходит съемный рычаг. Корпус установлен на опорной площадке, в штоке у него часто есть винтовой удлинитель, который необходим для того, чтобы увеличить высоту подъема. Два цилиндра соединены между собой, через обратный клапан.

В корпусе есть резервуар для хранения запаса масла и перепускной клапан, чтобы опустить шток бутылочного гидравлического домкрата. Все детали должны быть выполнены из прочных сплавов, так испытывают значительные нагрузки и защищены от коррозии.

Конструкция другой разновидности – подкатного гидравлического домкрата, отличается только расположением цилиндров и наличием большой площадки на роликах. Подъем автомобиля с помощью гидравлического подкатного устройства, осуществляет не сам шток, а соединенный с ним рычаг. На этом рычаге установлен металлический пятак. Подкатная конструкция более устойчива, чем бутылочная и вероятность того, что поднятый автомобиль сместится и свалится с опоры гораздо меньше.

Несмотря на это, меры безопасности при работе должны выполняться всегда. Обязательно фиксировать автомобиль с помощью стояночного тормоза, включенной передачи трансмиссии и установкой упоров под колеса. Для работы под поднятым автомобилем всегда устанавливать страхующую подставку. Эти меры позволят обезопасить работающего человека. Подробную конструкцию вы сможете увидеть на чертеже.

Подкатный гидравлический домкрат

Обслуживание и ремонт домкрата

Наиболее частой неисправностью является течь рабочей жидкости через уплотнения и сальники. Необходимо точно определить место течи и отремонтировать. Нужно использовать только специальные маслостойкие сальники и прокладки. Выход из строя клапанов может быть связан с засорением или поломкой пружин. Необходимо разобрать прочистить и заменить неисправные детали.

А вот хранить их нужно только в исходном состоянии, чтобы шток был полностью скрыт в корпусе, это убережет его от коррозии. Кроме того, бутылочный тип необходимо хранить вертикально, чтобы рабочая жидкость не вытекла. Один раз в несколько лет нужно провести замену рабочей жидкости. Это простая процедура. На корпусе есть заправочное отверстие, закрытое винтовой пробкой. Через это отверстие производится слив и заправка новым маслом. После этого необходимо, без нагрузки, несколько раз полностью поднять и опустить шток. Таким образом выйдет воздух, который мог попасть в систему.

Это надежное устройство, позволяющее поднимать груз в несколько десятков тонн. Устроен он не сложно. С точки зрения грузоподъемности, гидравлика значительно опережает конструкции других типов. Но, к сожалению, есть и недостатки:

Большой вес, действительно большой, в несколько раз тяжелее механических конкурентов.
Особые условия хранения, для сохранности рабочей жидкости и риска коррозии рабочих элементов. Особенно это касается домкрата бутылочного типа.
невозможность использования при низких температурах. Гидравлическая жидкость густеет при температурах ниже -25 градусов, теряется эластичность уплотнений, повышается риск выхода из строя.

Проведя анализ достоинств и недостатков различных конструкций можно прийти к следующему выводу. Для использования с легковым автомобилем, весом до двух тонн для необходимого дорожного ремонта (замена колеса) достаточно компактного механического домкрата. А вот для подъема большой и тяжелой машины лучше рассмотреть возможность использования гидравлики.

Поделиться с друзьями:

Принцип работы гидравлического домкрата

Во многих областях деятельности возникает необходимость поднятия и удержания грузов на определённой высоте. Часто вес этих грузов превышает возможности человека. Поэтому для решения таких задач применяют различные виды домкратов, в том числе и гидравлический домкрат.

Преимущества и недостатки
Классификация гидравлических домкратов
Устройство и принцип работы гидравлического домкрата
Принцип работы гидравлического домкрата
Конструкция гидравлического домкрата
Устройство гидравлического подъемника
Устройство бутылочного домкрата
Виды, свойства и характеристики домкрата гидравлического бутылочного

Преимущества и недостатки

Популярность современных гидравлических домкратов объясняется их достоинствами с точки зрения конструктивной надёжности и относительной простоты в эксплуатации. К основным достоинствам можно отнести следующее:

Широким диапазоном грузоподъемности. Отдельные образцы способны поднимать грузы до 200 тонн.
Достаточно высоким коэффициентом полезного действия. У хороших аппаратов она достигает 80 процентов.
Хорошая плавность движения. Она проявляется как во время подъёма, так и при опускании груза.
Способность обеспечить высокую точность момента торможения.
Стабильную надёжность фиксации груза на требуемой высоте.
Применение различных схем подъёма груза.
Небольшие габариты для заданных параметров подъёма.

К недостаткам относятся:

Начальная высота подъёма выше, чем у механических домкратов.
Они достаточно медленные при подъёме и опускании.
Большую массу по сравнению с механическими домкратами.
Относительно крупные массогабаритные характеристики.
Ограничения при эксплуатации в различных условиях окружающей среды (температуре, влажности).
Критичность к горизонтальному уровню установки.
Требуют проведения регулярных регламентных работ.
Устранение проявившихся неисправностей требует определённой квалификации и наличия соответствующих запасных частей.
Относительно высокая цена каждого агрегата.

Классификация гидравлических домкратов

Современные гидравлические домкраты целесообразно классифицировать по следующим показателям: области применения, техническим характеристикам и типу (форме) конструкции. Область применения предъявляет требования к техническим характеристикам и форме конструктивного исполнения.

К техническим характеристикам следует отнести:

грузоподъёмность;
максимально допустимая высота подъёма заданного груза;
геометрические размеры самой конструкции;
допустимому усилию на привод, создаваемому домкратом;
виду подключённого привода. Обычно применяют два вида или механический или электрический;

Конструкция гидравлического домкрата определяется поставленными задачами.

В основном они бывают следующих видов:

Наиболее распространённый, так называемый бутылочный гидравлический домкрат.
Для увеличения высоты подъёма применяется телескопический домкрат. У него в качестве рабочего штока применяется выдвигающийся телескопический поршень.
Для повышения грузоподъёмности в конструкцию домкрата включают второй поршень. Такие домкраты называются двухштоковыми.
В автомобильных сервисных центрах, на складах, где необходимо производить подъём груза с малой высоты применяются так называемые подкатные домкраты.

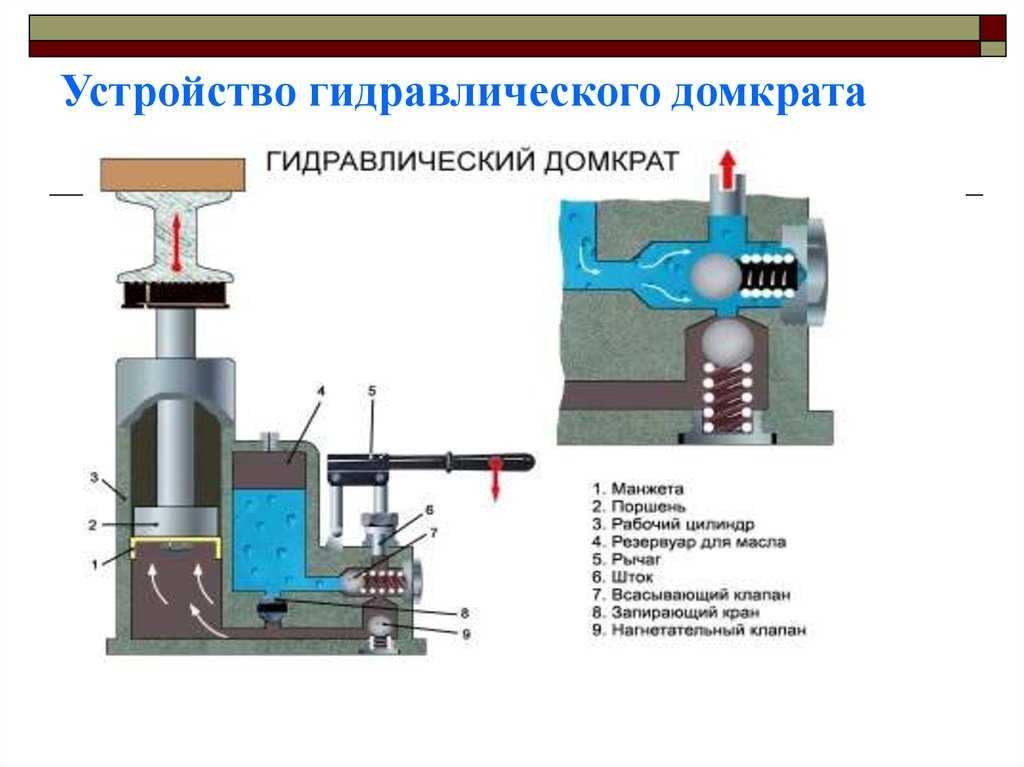

Устройство и принцип работы гидравлического домкрата

Принцип работы любого гидравлического домкрата основан на известном ещё со школы законе Паскаля. Все гидравлические домкраты выполнены как два сообщающихся сосуда. Они заполнены специальным гидравлическим маслом. В процессе перекачки этого масла из одного сосуда в другой через специальный клапан, во втором сосуде создаётся избыточное давление. Благодаря этому давлению происходит процесс движения поршня домкрата, Этот поршень исполняет роль подъёмника.

Чтобы вернуть поршень домкрата в исходное состояние открывается так называемый стравливающий клапан. Через него гидравлическое масло возвращается в первоначальную ёмкость. По аналогичному принципу построен пневматический домкрат. Главной особенностью таких домкратов является использование для операции подъёма и опускания, давление воздуха. Оно создаётся отдельным компрессором.

Управление домкратом зависит от модели выбранного насоса. Процесс управления может осуществляться либо вручную, гидравлической системой, либо пневматической системой.

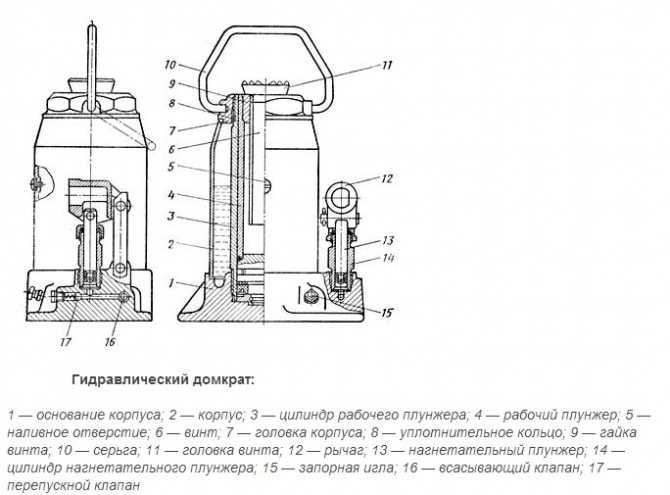

Детальная схема гидравлического домкрата включает следующие элементы:

Цилиндрический корпус. В нем размещается гидравлическое масло. Он является одним из сообщающихся сосудов.
Поршень. Он двигается в корпусе благодаря давлению масла. Это давление создаётся системой управления.
Распределитель. С его помощью происходит перераспределение давления в требуемом направлении.
Фильтр для очистки гидравлического масла. Благодаря ему происходит удаление грязи и различных частиц из состава масла. Кроме этого он предотвращает образование областей с повышенной вязкостью.
Нагнетающий клапан. С его помощью в рабочей области домкрата поддерживается требуемое давление. Это способствует поднятие необходимого груза на заданную высоту и его удержании на этой высоте.
Для возврата поршня в исходное положение предусмотрен специальный клапан сброса давления.
Внешний насос. С его помощью происходит нагнетание масла в цилиндр и поддержание требуемого давления. В современных домкратах обычно применяют три вида насосов: шестереночный, пластинчатый, поршневой.

Ремонт гидравлического домкрата своими руками

Принцип работы гидравлического домкрата

Работа гидравлического домкрата основана на принципе механического гидравлического рычага .

В результате действия этих законов прикладывая небольшое усилие к ручке домкрата можно получить большую силу на его штоке.

Конструкция гидравлического домкрата

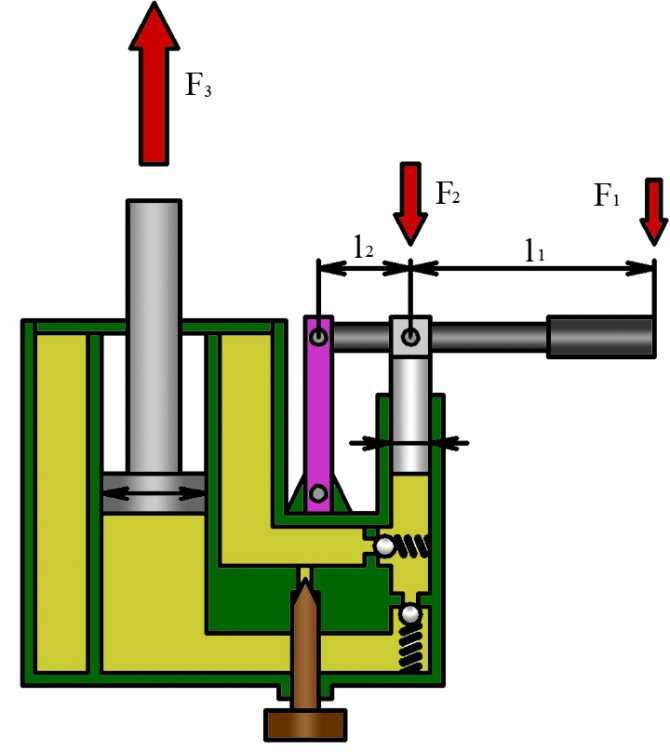

Рассмотрим конструкцию домкрата подробнее.

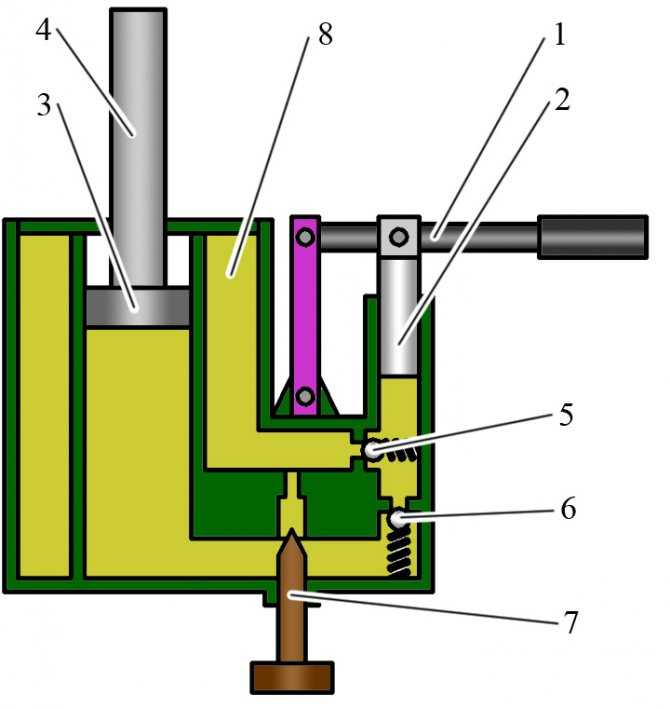

Наиболее важными элементами домкрата являются рычаг 1, насосный плунжер 2, поршень 3, шток 4, обратные клапаны 5 и 6, перепускной вентиль 7, емкость с рабочей жидкостью 8.

Рассмотрим принцип работы ручного гидравлического домкрата поэтапно.

При движении вверх рычаг 1 увлекает за собой насосный плунжер 2, создавая небольшое разрежение в полости 8.

За счет этого разрежения клапан 5 открывается, а клапан 6 закрывается.

Увеличившийся объем камеры под плунжером заполняется жидкостью из емкости 8, которая поступает через обратный клапан 5.

Двигаясь вниз рычаг 1 оказывает воздействие на плунжер 2, который также перемещается вниз, уменьшая объем рабочей камеры и увеличивая давление в ней.

Под действием давления клапан 5 закрывается, клапан 6 открывается, а рабочая жидкость устремляется в полость под поршнем 3, вынуждая его перемещаться вверх.

После этого цикл повторяется, рычаг движется вверх, насосная полость заполняется, вниз – жидкость вытесняется под поршень.

В данных условиях жидкость несжимаема, а значит величина перемещения поршня 3 будет зависеть от объема вытесненного плунжером 2. По рисунку видно, что объем вытесняемый плунжером невелик, а значит и поршень переместится на небольшую величину. Однако усилие с которым поршень 3, с прикрепленным к нему штоком 4 будет в разы выше того, что было приложено.

Если шток домкрата необходимо переместить вниз, то открывается перепускной вентиль, и поршень под действием силы тяжести перемещается вниз, а жидкость из под него в емкость 8.

За счет чего происходит увеличение усилия в гидравлическом домкрате

Как было отмечено ранее усилие в гидравлическом домкрате усиливается за счет механического и гидравлического рычагов, рассмотрим это на нашем примере.

Согласно правилу рычага: F2=F1*l1/l2

То есть если плечо l1 в три раза больше чем l2, то усилие, прилагаемое к плунжеру F2 будет в три раза больше, чем то, которое было приложено к ручке. Но это лишь первый этап усиления в гидравлическом домкрате. 2=16 раз больше, чем то, которое приложено к плунжеру. В итоге получаем, что первоначальное усилие возросло в 16*3=48 раз. И это не предел увеличиваю разницу в длине рычага или в соотношении насосного плунжера и выходного поршня можно увеличивать соотношение усилий.

Устройство гидравлического подъемника

В рассмотренном примере в одном корпусе были объедены несколько важнейших элементов гидропривода:

полость с насосным плунжером и клапанами – это поршневой насос
расположенный в цилиндрической полости поршень со штоком – гидроцилиндр
емкость с жидкостью – бак

Эти элементы могут быть размещены отдельно, тогда изменятся конструктивные особенности, предназначение домкрата, но принцип его работы останется неизменным. Изменим компоновку ручного домкрата и получим подъемник для ремонтной мастерской.

Поршневой насос, можно заменить на шестеренный. Приводом для насоса послужит электродвигатель.

Рабочая жидкость по рукавам высокого давления будет поступать к гидроцилиндрам, расположенным в направляющих опорах. Для управления движением гидроцилиндров используется гидравлический распределитель. Для защиты системы от перегрузки служит предохранительный клапан.

Принцип работы подъемника

В нейтральном положении распределителя жидкость через предохранительный клапан отправляется на слив. При переключении распределителя жидкость под давлением начнет поступать под поршни гидроцилиндров, заставляя их переместиться вверх. При переключении распределителя в нейтраль полости цилиндров будут заперты, штоки цилиндров будут неподвижны (для исключения движения за счет перетечек используют гидрозамок).

При переключении распределителя в третье положение, жидкость начнет поступать в штоковую полость гидроцилиндра, заставляя его переместиться вниз.

Устройство бутылочного домкрата

Домкрат гидравлический бутылочный состоит из следующих частей:

Рис 1. Устройство бутылочного домкрата

1. Основной поршень

2. Рычаг

3. Шток

4. Клапан всасывания

5. Запорный клапан

6. Резервуар хранения масла.

7. Рабочая камера.

При создании усилия на рычаг (2) создается шток(3) создает давление в результате которого открывается клапан (5), и жидкость перетекает в рабочую камеру(7). Когда рычаг поднимается вверх запорный клапан (5) закрывается, и жидкость всасывается в полость насоса из резервуара хранения масла (6) по средствам открытия за счет давления всасывающего клапана(4). За счет перекачивания жидкости из резервуара (6) в рабочую камеру (7) происходит поднятие основного поршня (1).

В устройстве работы, используется всем известный закон Паскаля: Давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях.

Конструкция бутылочного домкрата достаточно проста, мы перекачиваем жидкость из одного резервуара в другой, и тем самым нагнетаем давление во втором, за счет чего поднимаем рабочий поршень.

Виды, свойства и характеристики домкрата гидравлического бутылочного

Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):

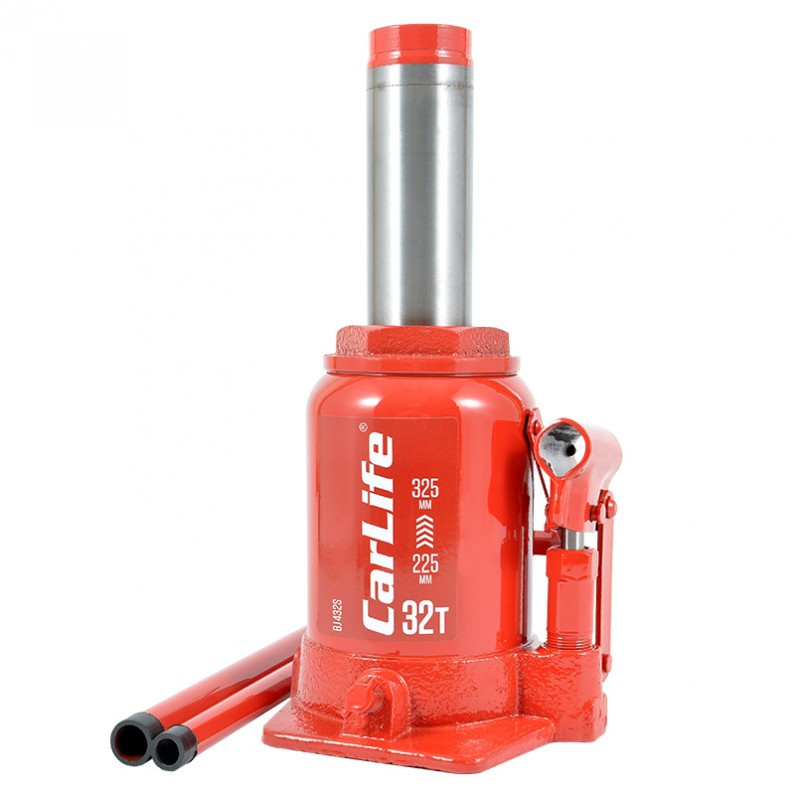

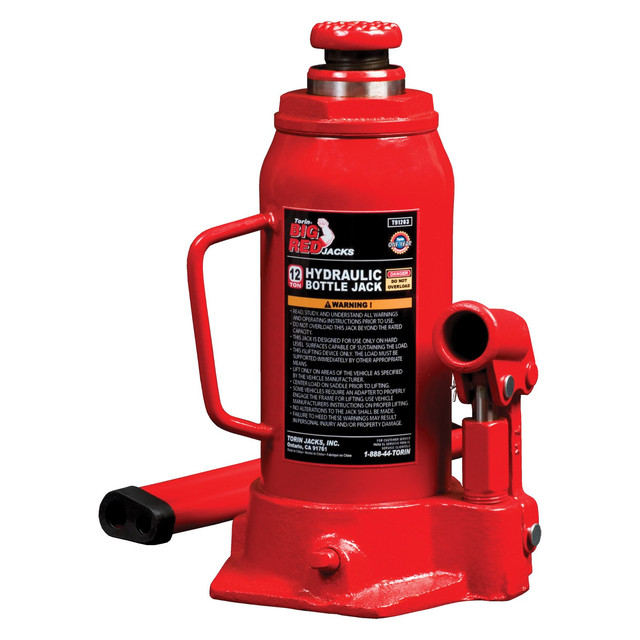

Одноштоковый бутылочный, самый распространенный вид

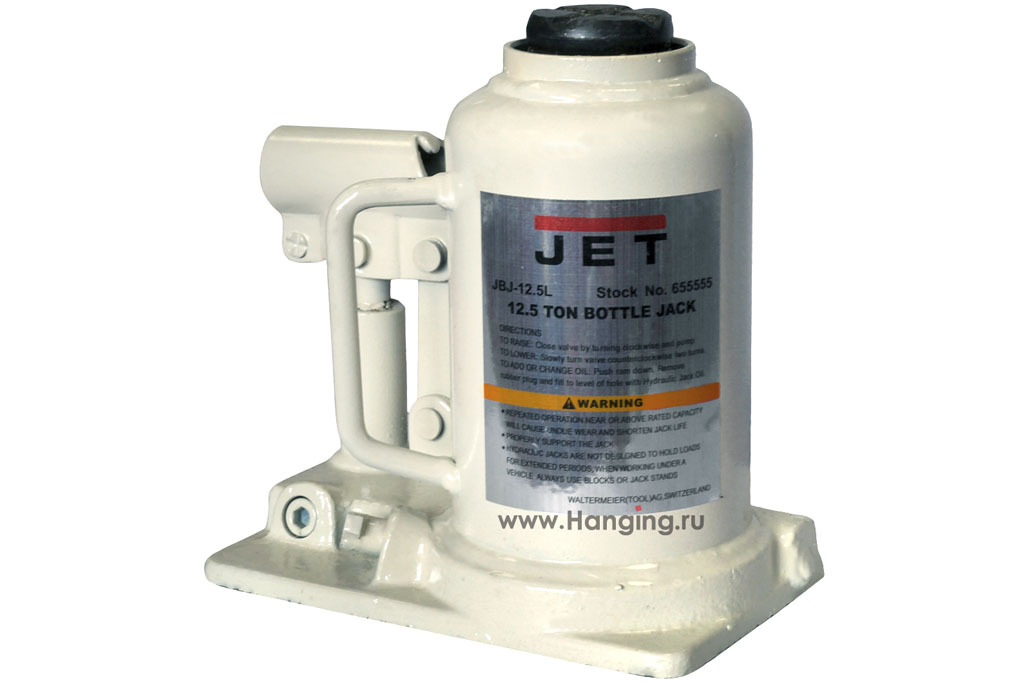

Двухштоковый бутылочный

Домкрат одноштоковый

Домкрат двухштоковый

Еще есть деление по принципу работы насоса перекачивающего жидкость:

Ручной, приводится в действие давлением пользователя на рычаг
Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.

Свойства:

Грузоподъемность, важный параметр определяющий максимальную поднимаемую массу. Параметр зависит от объема рабочей камеры и прочностных характеристик. Устройства бутылочного типа имеют грузоподъемность от 2 до 100 тонн.

Минимальная высота подъема, по другому ее называют минимальная высота подхвата. Это высота на которой уже должен находится груз, что бы иметь возможность подставить домкрат под него. Обратите внимание на минимальную высоту если вы подбираете устройство для автомобиля. В случае если у вас низкий клиренс (дорожный просвет), то устройство бутылочного типа в силу высокой конструкции вам не подойдет.

Максимальная высота подъема. Высота, на которую, возможно поднять груз. У бутылочных есть особенность, на опорной платформе есть выдвижной винт, увеличивающий минимальную и максимальную высоту подъема.

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 3 чел.
Средний рейтинг: 3.7 из 5.

Гидравлический домкрат: устройство и принцип действия

Назначение гидравлического домкрата

Гидродомкрат – это стационарное, переносное или передвижное грузоподъемное устройство, предназначенное для тяжелых предметов . Применяется при выполнении ремонтно-строительных работ и в составе кранов, прессов, подъемников.

Современные конструкции гидравлических устройств используются на предприятиях нефтеперерабатывающей промышленности, объектах энергетического сектора промышленности, в сельском хозяйстве. Высокий уровень производительности и показатель КПД, легкость в работе и обслуживании позволяют применять гидродомкраты в бытовой сфере.

Этот тип оборудования способен с легкостью функционировать как в горизонтальном, так и в вертикальном положениях, что нашло свое применение на площадках для проведения монтажно-строительных работ. Агрегат используется для натяжения арматурных конструкций, изготовленных из напряженного бетона.

Особенности выбора пневмодомкрата

По причине особенностей своей конструкции, а также мощной грузоподъемности эти устройства можно использовать для автомобилей различного типа. Они подходят для:

легковых автомобилей;
тяжелых внедорожников;
строительной техники.

Узнав о пневмодомкрате, многие автовладельцы наверняка задумаются о его приобретении. У них, конечно же, возникнет вопрос, как правильно подобрать это приспособление. Для того чтобы избежать ошибки при выборе, необходимо, рассматривая предлагаемые в автомобильных магазинах модели, ориентироваться на следующие критерии:

Цена. В автомобильных магазинах пневмодомкраты уже давно не являются новинкой. Поэтому не следует опасаться того, что в магазине эти устройства вам предложат по заоблачным ценам. Обратившись в учреждения, торгующие товарами для автомобилистов, каждый владелец «железного коня» сможет найти для себя подходящий по цене вариант с оптимальными качественными характеристиками;
Цветовая гамма. У пневматических приспособлений она может быть разной. Стандартными цветами является черный и серый. Кроме этого, можно приобрести модель, которая имеет яркие цвета: красный, желтый или оранжевый;
При подборе необходимого приспособления следует обращать внимание на модели, которые изготовлены из качественных прорезиненных материалов. Это гарантия их высокой прочности и стойкости к износу. Купив такое устройство, вы можете быть уверены в том, что оно прослужит долго и не подведет вас в самый нужный момент. Однако следует быть готовым к большим тратам, поскольку современные модели с высокими показателями качества от известных производителей дешево просто не могут стоить. Покупка дешевой модели — не самое лучшее решение, поскольку уже через год использования устройство придет в негодность;
Высота подъема корпуса автомобиля. При подборе пневмодомкрата это один из важных моментов. У большинства моделей, которые предлагаются в магазинах для автомобилистов, этот параметр составляет до 0,5 м. Этого вполне хватает для выполнения шиномонтажа. Приспособления, предназначенные для такелажных работ, имеют высоту подъема 0,75 м. При работе необходимо использовать компрессорную установку;
Дорожный просвет автомобиля. На этот момент также следует обращать внимание, выбирая пневматическое устройство. Подбирать следует такой домкрат, который легко можно разместить под автомобилем в сдутом состоянии.

Если вы планируете применять пневматический домкрат круглогодично, то при приобретении устройства необходимо убедиться в том, что оно подходит для эксплуатации и летом, и зимой. Обычно универсальные модели таких приспособлений оснащены противоскользящими накладками, благодаря которым появляется возможность удобного применения домкрата даже в зимнее время, в условиях снежной и ледяной поверхности.

Собираясь в автомобильный магазин за покупкой пневматического домкрата, следует помнить о том, что выбирать следует только качественную модель от известного производителя. Конечно, она потребует довольно серьезных затрат денежных средств, однако ваша операция по подъему автомобиля с целью замены колеса или спасения транспорта из грязи станет более безопасной и легкой. Используемые в современных моделях материалы не только прочные, но и устойчивы к порезам и проколам, надежны, при этом шланги довольно герметичны. Всё это является гарантией того, что купленная модель домкрата прослужит вам долгое время.

Конструкция гидравлического устройства подъема

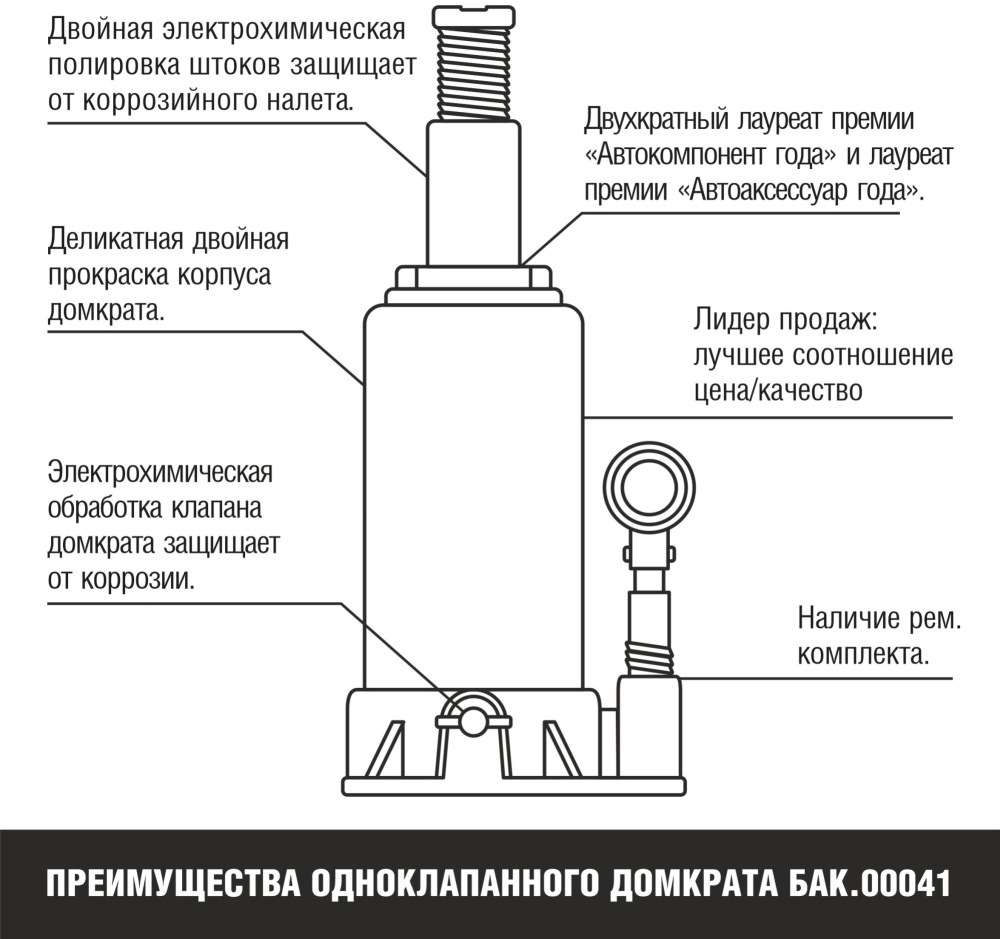

Конструкция гидравлического домкрата бутылочного типа.

Агрегат устроен следующим образом:

корпус;
рабочая жидкость;
рабочий поршень.

Конструкция устройства может иметь удлиненный или короткий корпус, для изготовления которого применяется закаленная специальная сталь. На корпус устройства возложено выполнение нескольких функций. Он является направляющим цилиндром для рабочего поршня и служит резервуаром для хранения рабочей жидкости.

Винт с подъемной пятой способен по специальной резьбе вворачиваться в плунжер. Осуществляя его выкручивание, можно изменить максимальную высоту подъема пяты домкрата. Гидравлические устройства оснащаются рабочими насосами, имеющими ручной, ножной или воздушный привод. Конструкция предусматривает установку клапанов безопасности и некоторые конструктивные элементы, обеспечивающие длительную и безаварийную работу подъемника.

Гидравлический насос и цилиндр с поршнем устроены так, что обеспечивают выдвижение и подъем специальной площадки. После выдвижения штока возврат в начальное положение осуществляется при помощи использования перепускного клапана.

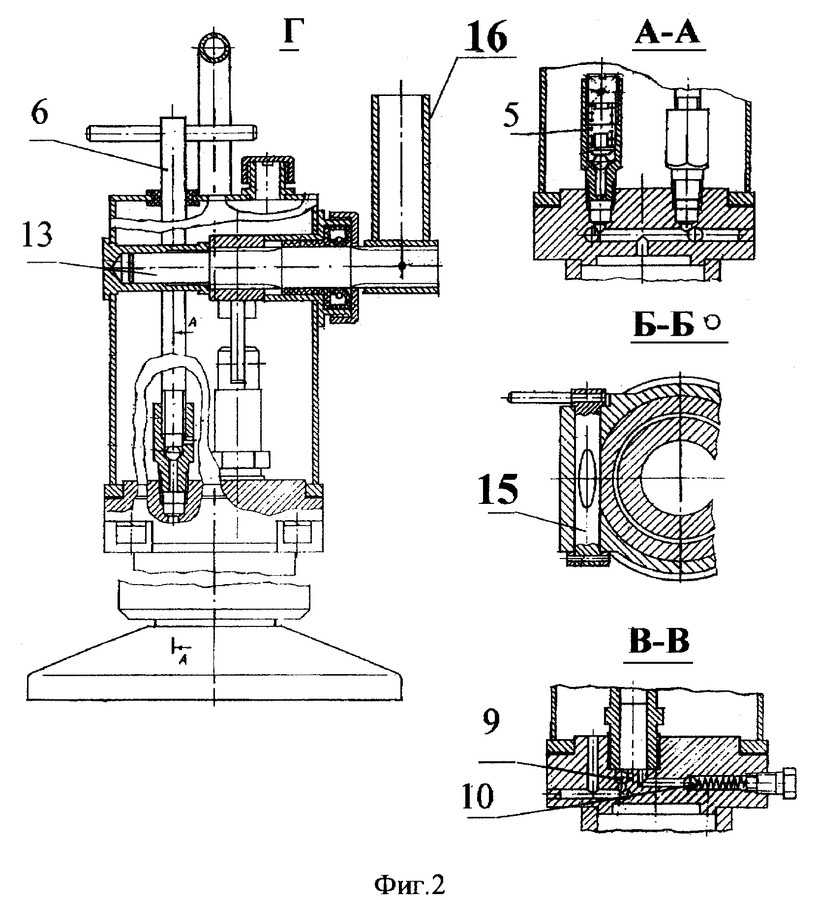

Подробное устройство гидравлического домкрата.

Существует несколько различных модификаций подъемных гидравлических агрегатов, которые имеют свои сферы применения.

Наиболее распространенными являются:

устройства бутылочного типа;
устройства подкатного типа;
гидравлические домкраты гибридной конструкции;
агрегаты зацепного типа;
ромбовые агрегаты.

Различные конструкции гидродомкратов имеют свои особенности в устройстве, которые обусловлены областью применения приспособления.

Каждый из типов гидродомкратов сконструирован по-своему, однако, принцип функционирования у всех одинаковый.

Виды гидродомкратов

Гидравлический домкрат является не только наиболее распространенным из домкратов, но и самым мощным и надежным. Если же для поднятия тяжеловесного груза не хватает его грузоподъемности, принято использовать несколько гидродомкратов.

На сегодняшний день, пожалуй, самые используемые гидравлические домкраты – это механизмы, имеющие встроенный гидронасос. Такие устройства называют «бутылочными». Где используют гидравлический домкрат? Зачастую такие модели используются в промышленности и при проведении строительных работ. Кроме того, они нередко присутствуют в автомастерских, на складах и даже используются в домашних условиях. Такие домкраты имеют разную грузоподъемность. Она начинается с тонны и может достигать 100 тонн! Как бы странно это ни звучало, но такой механизм способен поднять даже небольшой дачный домик.

В автосервисах и мастерских зачастую используют подкатной домкрат. По сути, он работает по принципу «бутылочного». Его площадь опоры размещается на специальном рычаге, его же в свою очередь поднимает рабочий поршень. Такое устройство способно поднять автомобиль весом до 3 тонн! Такиегидродомкраты делятся также на ножничные, удлиненные, а также механизмы с вытеснителем, имеющим цилиндрическую форму.

Кроме того, все гидравлические домкраты могут быть ручными либо же электрическими.

Принцип функционирования гидравлического подъемного приспособления

Принцип работы гидравлического домкрата основан на применении в конструкции аппарата сообщающихся сосудов с рабочим телом, роль которого выполняет специальное масло. Перед использованием устройство требуется разместить на ровной твердой поверхности и закрыть перепускной клапан. После установки и подготовки агрегата можно использовать его в работе.

Принцип функционирования гидравлического подъемного приспособления.

Подъем штока с пятой осуществляется при помощи насоса, нагнетающего рабочую жидкость в специальный цилиндр.

За счет свойства жидкости противодействовать сжатию при повышении давления происходит перемещение поршня в рабочем цилиндре. Это приводит к движению штока с подъемной пятой. Спуск последней происходит при помощи открытия перепускного клапана против часовой стрелки.

Перекачивание рабочего масла осуществляется приводным насосом и рычагом, установленным на нем. Масло перемещается из насоса в рабочий цилиндр через специальный клапан.

Возврату жидкости в процессе работы аппарата препятствуют два клапана: нагнетательный и всасывающий.

Для установки подъемника в исходное положение в его конструкции предусмотрен специальный клапан, при открытии которого происходит перетекание рабочей жидкости из цилиндра в насос агрегата.

Наличие в устройстве домкрата выкручивающегося винта под рабочей пятой позволяет расширить возможности применения устройства.

Для осуществления подъема специальная пята изготавливается из высокопрочной стали. Усилие гидродомкрата регулируется при помощи встроенного манометра.

Свойства и характеристики бутылочного домкрата

Бутылочный домкрат обладает превосходной грузоподъемностью при небольших приложенных усилиях.

Домкраты изготавливаются из простой или нержавеющей стали, которая может быть легированной. Это может быть и алюминий. Гидравлический домкрат, имеющий жесткую конструкцию, является устойчивым механизмом с плавным ходом во время его действия.

Для устройства характерна точность торможения, компактность, высокий КПД (0,75 – 0,8). Оно позволяет поднимать грузы практически с нулевой высоты. Благодаря таким особенностям конструкции домкрата, сфера его применения является очень широкой. Конструкция бутылочных домкратов имеет свои основные недостатки и преимущества, поскольку данное устройство отличается наличием:

Максимальной плавности работы домкрата.
Высоким коэффициентом полезного действия и превосходной грузоподъемностью при минимуме приложенного усилия.
Специальная жидкость является негорючей и незамерзающей.

КПД механизма, достигающий 80%, обеспечивает значительную грузоподъемность, которая составляет 100 тонн и более. Данная характеристика проявляется при малых усилиях, прилагаемых к плунжеру насоса, поскольку за счет наличия клапанов сила, прикладываемая к рычагу, способна увеличиваться в десятки раз. Имея малую скорость, устройство обладает небольшим циклом подъема, для которого не характерна большая высота.

Если домкрат поднял груз, но постепенно самопроизвольно опускается, тогда причину нужно искать в перепускном клапане или манжетах.

Среди других недостатков устройства отмечаются сложные условия хранения и транспортировки. Хранение и перевозка домкрата осуществляется в вертикальном положении. В ином случае происходит растекание рабочей жидкости, которая покидает тот объем, который для нее отведен.

Механизм домкрата имеет жесткую конструкцию и не требует слишком больших усилий, прилагаемых к приводной рукоятке. Сложное устройство может быть не только недостаточно устойчивым, но и иметь не слишком большой рабочий ход, обладать большим весом и начальной высотой.

Среди свойств гидравлического домкрата бутылочного типа можно выделить:

Способность к подъему веса, который равен весу автомобиля либо другого предмета, который требуется поднять.
Ход штока.
Высота подъема.
Высота подхвата.

Все эти свойства должны быть внимательно изучены перед покупкой нового устройства. Например, высота поднятия груза может колебаться в пределах 20-60 см. Вместе с тем следует учитывать и характеристики гидравлического домкрата, которые связаны со следующими показателями:

При обнаружении коррозии и повреждении деталей домкрата их заменяют.

Грузоподъемностью бутылочного домкрата, то есть максимально возможным весом поднимаемого груза.
Высотой подхвата, а именно минимальным расстоянием между поверхностью, которая является опорной (земля, пол и др.), а также самим подхватом, который представляет собой опорную точку устройства, находящуюся в нижнем рабочем положении.
Высотой подъема, то есть максимальным расстоянием от опорной поверхности до подхвата в рабочем положении сверху.
Рабочим ходом, который является расстоянием между верхним и нижним рабочим положением подхвата.
Собственным весом в рабочем состоянии.
Передаточным числом, которое показывает, как соотносятся площади плунжера гидравлического насоса и подъемного плунжера гидравлического домкрата.

От данных характеристик будет зависеть показатель мощности двигателя электрического насоса и усилие, прилагаемое к рукоятке домкрата.

Как производится поднятие грузов бутылочным домкратом

Для приведения в действие гидравлического домкрата насос качают ручным способом либо от источника электропитания. При заполнении нижней части цилиндра маслом поршень поднимается. Присутствие перепускного клапана характерно для устройства домкрата. В состав данного конструктивного элемента входит всасывающий и нагнетающий клапан. За счет них создается и поддерживается необходимое давление в рабочем цилиндре.

Гидравлические бутылочные домкраты являются самыми востребованными инструментами при ремонте автомобиля или старого дома.

Работает устройство в соответствии со следующей схемой. Первоначально происходит перекачивание специальной жидкости через клапаны в резервуар цилиндра за счет действия плунжерного насоса. Данной жидкостью производится необходимое давление на поршень, который перемещает груз на высоту с помощью специальной рукоятки.

Если данные типы устройств применяются не так часто, то лучше при их хранении не оставлять запорный механизм затянутым до конца. Устройство способно работать исключительно в вертикальном положении. Оно может только поднимать груз, а не удерживать его.

Корпус устройства выполняет роль одновременно направляющего цилиндра для поршня и резервуара для рабочей жидкости. Нагнетающий насос механизма принимает усиление, посылаемое приводной рукояткой через специальный рычаг. Продвигаемая вверх жидкость подается из резервуара в полость насоса.

В другом случае она нагнетается в полость рабочего цилиндра при нажатии на рукоятку устройства. При этом происходит выдвигание плунжера. Чтобы жидкость в обоих случаях не стремилась перетекать обратно, то конструкция оснащена всасывающим и нагнетательным клапаном.

При работе с устройством обязательно требуется соблюдать правила безопасности. Механизм нельзя использовать на пределе его возможностей. Не следует пытаться поднять грузы, масса которых превышает норму грузоподъемности, указанную изготовителем. Покупку бутылочного домкрата лучше совершить с учетом запаса мощности.

Достоинства и недостатки гидродомкратов

Физические особенности жидкости позволяют осуществлять плавное поднятие, опускание груза и фиксировать его на определенной высоте. Гидродомкраты обеспечивают высокий показатель КПД, который достигает 80% . Грузоподъемность агрегата обусловлена наличием большого передаточного отношения между показателями поперечного сечения насосного и рабочего цилиндра, плунжера.

Необходимо регулярно проводить промывку гидродомкрата, а также замену масла и прокачку.

Гидравлические подъемники имеют ряд недостатков. В первую очередь следует отметить, что любая модель этого оборудования имеет определенную стартовую высоту подъема груза, ниже которой устройство эксплуатировать невозможно. Недостатком этого оборудования является также отсутствие возможности точной регулировки высоты опускания. Для того чтобы обеспечить бесперебойную работу приспособления, рекомендуется постоянно следить за чистотой, качеством и уровнем масла в резервуаре домкрата. Нормальная работоспособность устройства обеспечивается герметичностью клапанов и сальников, используемых в конструкции агрегата. Транспортировка и хранение аппарата производится исключительно в вертикальном положении, при нарушении этого требования рабочая жидкость способна вытечь из резервуара устройства.

Одним из недостатков является медлительность агрегатов в работе. К минусам относится также вес устройства, его большой размер и высокая стоимость. Помимо этого одноплунжерные устройства имеют небольшой ход рабочего штока, что является еще одним недостатком.

Важные характеристики

Существуют определенные характеристики, зная и учитывая которые можно легко подобрать подходящую модель пневмодомкрата для своих нужд.

Грузоподъемность

При выборе такого устройства, как автомобильный пневмодомкрат, необходимо отдавать предпочтение моделям, имеющим несколько большую грузоподъемность, чем вес вашего «железного коня». Если вы являетесь владельцем легкового автомобиля, то следует выбирать пневмодомкрат грузоподъемностью 1,5−2 т. Для того чтобы заменить колесо на «Газели», следует приобретать в свой автомобиль устройство, которое имеет грузоподъемность 2,5−3 т.

Высота подхвата надувного домкрата

Эта характеристика для данных приспособлений является одной из самых важных. Если машина имеет незначительный дорожный просвет или сильно застряла в грязи, то небольшие показатели этого параметра позволят легко приподнять транспортное средство. В таких условиях лучше всего использовать устройства, которые имеют высоту подхвата до 100 мм.

Высота подъема

В большинстве моделей пневмодомкратов эта характеристика не превышает 500 мм. Однако даже этой величины вполне хватает, чтобы приподнять транспортное средство и удобно заменить пробитое колесо. Техника, которая предназначена не только для подъема автомобиля, но и для выполнения такелажных работ, работающая совместно с компрессором, имеет больший показатель этого параметра — 700 мм.

Возможные неисправности в работе гидродомкрата

Гидравлические домкраты в любом случае требуют ухода и обслуживания, которое заключается в проведении доливки масла в рабочий резервуар агрегата. Помимо этого, через определенное время эксплуатации требуется проводить промывку приспособления, замену масла и прокачку. Масло из рабочего резервуара способно подтекать через сальники и различные уплотнения, используемые в конструкции устройства. Кроме подтекания при эксплуатации приспособления могут возникать такие неисправности, как заклинивание при осуществлении поднятия и невозможности опускания штока.

Для устранения подтекания масла в процессе функционирования приспособления осуществляется замена уплотнителей и сальников. Для этой цели применяются специально разработанные ремкомплекты. В процессе ремонта проводится разборка агрегата, замена уплотнителей, сборка гидродомкрата, после чего проводится заправка рабочей жидкостью и прокачка.

http:

Для устранения заклинивания проводится разборка устройства и осмотр его комплектующих на предмет коррозии и загрязнения. В случае выявления первой проводится специальная обработка, а грязь вымывается.

Преимущества устройства

Каждый человек с осторожностью относится к различным новшествам и усовершенствованным устройствам. Поэтому для того чтобы автомобилист решился сменить свой привычный механический домкрат на пневматическое приспособление, у него должны быть довольно убедительные причины. У современных моделей этих устройств они имеются в достаточном количестве. Главные достоинства этих приспособлений заключаются в следующем:

Для того чтобы использовать такой домкрат, нет необходимости в наличии ровной площадки. За счет обтекаемости это устройство легко заполняет неровности рельефа и дает возможность применять пневмодомкрат в абсолютно любых полевых условиях. Его можно использовать на сыпучих поверхностях, в колее, на болотистой местности;
Правильно подобрав мощность пневмодомкрата, автовладелец получает возможность поднять корпус автомобиля в считаные минуты на высоту более 0,5 м. Величину подъема с помощью этого приспособления можно легко отрегулировать посредством объема камеры домкрата, заполненной воздухом;
Каждый автомобилист прекрасно знает о том, что при использовании механического домкрата, когда возникает необходимость в подъеме автомобиля, приходится прикладывать серьезные физические усилия, поэтому легкость использования пневматического приспособления в полной мере оценят женщины, которым будет обеспечен комфорт при выполнении шиномонтажа с использованием такого удобного приспособления;
Только необходимостью замены пробитого колеса сфера использования этого устройства не ограничивается. Его можно использовать для решения такой задачи, как вытаскивание автомобиля из глубокой грязи. Механический домкрат в таких ситуациях является бесполезным приспособлением, поскольку для этого устройства необходима твёрдая опора;
Пневматическое устройство можно легко надуть и быстро спустить. Для его хранения в багажнике не требуется много места.
Одним из ключевых достоинств этого устройства является то, что модели, выпускаемые известными производителями, отличаются высокой надежностью. Это позволяет автомобилисту быть уверенным в том, что в дороге при пробитии колеса или же попадании в сильную грязь можно будет воспользоваться пневмодомкратом и он не подведет. Разнообразие пневматических устройств позволяет подобрать приспособление по своим финансовым возможностям. Стоимость этого автомобильного прибора зависит во многом от качества материалов, использованных производителем, мощности устройства, а также объема камеры и бренда производителя. В автомобильных магазинах сегодня можно обнаружить устройства, ценник на которые варьируется от 2000 до 20000 р.

принцип работы, виды, преимущества и недостатки

Подъем грузов является не такой простой, как может показаться на первый взгляд, операцией. Здесь, как и при решении любой другой задачи, необходимо использовать правильный подход. Не каждое оборудование может быть использовано для этой цели. Чаще всего применяются гидравлические домкраты, которые не только обладают прекрасной грузоподъемностью, но и обеспечивают более высокий уровень безопасности, нежели современные виды лебедок. Сам по себе гидравлический домкрат имеет довольно простое устройство, поэтому при желании его можно даже сделать своими руками.

Назначение и особенности устройства
Конструкция гидравлического домкрата
Принцип работы домкрата
Классификация и сравнительные моменты
- Бутылочные устройства
- Подкатные механизмы
- Гидравлические гибриды
- Зацепные домкраты
- Ромбовые устройства
Преимущества и недостатки гидравлических домкратов

Назначение и особенности устройства

Многие знают, что одними из первых к помощи домкрата прибегают автолюбители. Этот инструмент им требуется для того, чтобы поднять свое транспортное средство на определенную высоту, чтобы в подобном положении провести необходимые работы. Лучше всего с этой задачей справится именно гидравлический домкрат, учитывая его большую грузоподъемность и отсутствие необходимости прилагать большие усилия для подъема груза.

Когда-то подобного рода задачи решали при помощи механических приспособлений подобного типа. Но шло время, и в определенный момент пришло понимание того, что возможности механики ограничены и нельзя создать высокое давление, какие бы усилия человек ни прилагал. На смену им пришли современные подъемные механизмы, в которых для работы используется масло. Благодаря этому веществу, которое находится в домкрате под давлением, можно с легкостью создать необходимое давление. Именно особенности конструкции позволяют им поднимать достаточно тяжелые грузы на различную высоту.

Встречаются такие приспособления, которые могут поднимать даже грузы весом в несколько тонн. Из этого следует, что домкраты можно использовать для подъема не только автомобилей, но и любых других элементов конструкций. Например, они прекрасно справятся с задачей по подъему плит фундамента или колонн.

Возвращаясь же к самому распространенному случаю применения домкратов, они позволяют на долгое время поднять и зафиксировать транспорт в нужном положении, благодаря чему можно спокойно заниматься решением возникшей задачи, например, выполнить балансировку колес автомобиля.

Их имеют в своем арсенале не только специалисты автомастерских, но и рабочие крупных нефтеперерабатывающих предприятий. Незаменимы эти помощники и на электростанциях. Постепенно с возможностями этих приспособлений познакомились и простые обыватели. За последнее время все чаще такие механизмы можно встретить в гаражах рядовых граждан. Примечательно, что эти механизмы могут функционировать как в горизонтальной, так и в вертикальной плоскости. Это поспособствовало еще большему распространению этих устройств в сфере строительства.

Конструкция гидравлического домкрата

Познакомившись с основными возможностями домкрата, можно перейти к рассмотрению его конструкции. В ней можно выделить три основных элемента:

Первым выступает жидкость, которая приводит в движение поршень. Обычно в качестве неё используется масло.
Также домкрат имеет корпус, который должен быть надежным. Для этого его чаще всего изготавливают из закаленной стали. Есть модели, у которых корпус выполнен коротким или длинным. Подобные различия обусловлены в первую очередь предназначением оборудования.
В корпусе, который выполняет функцию своеобразного цилиндра, ходит рабочий элемент, называемый поршнем. При необходимости винт с подъемной пятой можно вернуть в плунжер. Таким образом, можно регулировать максимальную величину подъёма.

Привести в действие подъемный механизм можно разными способами — рукой, ногой, или же он может работать в автоматическом режиме. Многие модели оснащены клапанами безопасности, не позволяющими рабочему органу совершать обратный ход.

Функция по подъему специальной площадки возложена на выдвижной цилиндр и подъемный механизм. Спустить ее можно при необходимости и в ручном режиме. Для этого нужно только повернуть ручку. Есть модели, в конструкции которых предусмотрены специальные колёса, делающие их мобильными. Обычно такие домкраты можно встретить в частных автомастерских. Есть в продаже и специальные удлиненные модели, с помощью которых можно поднимать на достаточно большую высоту большие грузы, например, автобусы.

Принцип работы домкрата

Разобравшись с тем, из каких элементов состоит домкрат, настала пора узнать, как работает это приспособление. На самом деле здесь нет ничего сложного. В основу работы положен принцип сообщающихся сосудов:

Первым делом устройство устанавливают на ровную твердую поверхность.
Далее, нужно нажать на специальный рычаг. Но прежде необходимо убедиться, что клапан на устройстве находится в закрытом положении.
Когда домкрат с грузом достигнет нужной высоты, подъем останавливают. В обратной ситуации, когда нужно опустить систему, используют клапан аппарата, который плавно вращают против часовой стрелки.

Таким образом, основным рабочим элементом в этом устройстве выступает специальный рычаг, обеспечивающий перекачивание масла. Во время движения оно начинает воздействовать на поршень, который, в свою очередь, производит подъём. Вернуться назад масло не может, поскольку этому мешают нагнетательный и всасывающий клапаны.

Домкраты можно использовать не только для подъема грузов. С их помощью можно выполнять запрессовку, гибку, а также другие смежные работы. При решении подобных задач должна быть установлена защитная резьба. Для более точного выполнения операции можно откалибровать усилие. Подобрать подходящее давление позволяют специальные манометры.

В этом и заключается принцип работы домкратов. Он един для всех устройств вне зависимости от их конструкции. Научиться обращаться с таким механизмом может каждый. Конечно, в первый раз возможны определенные трудности. Однако если заранее узнать об особенностях конкретной разновидности домкратов, то всё значительно упрощается.

Классификация и сравнительные моменты

Этому вопросу также следует уделить внимание, ведь он раскрывает основные отличия гидравлического и других подобных устройств.

Бутылочные устройства

Домкраты подобного типа имеют довольно простую конструкцию. Можно сказать, что она является самой примитивной среди всех встречающихся сегодня приборов. Гидравлические бутылочные домкраты активно применяются во многих сферах человеческой деятельности, что можно объяснить их высокой грузоподъемностью. С их помощью можно поднимать грузы весом от 2 до 100 тонн.

Вертикальные версии обладают высокими прочностными характеристиками и предусматривают возможность использования широкой опоры для выполнения тех или иных операций. Наибольшее распространение они получили в сфере обслуживания грузовых автомобилей, где с их помощью осуществляют подъем грузовиков или автобусов.

Подкатные механизмы

Эта группа подъемных механизмов также является одной из самых востребованных. Чаще всего их используют в автомобильном деле. В конструкции этих устройств ось цилиндра размещена не в вертикальной плоскости, а соединяется напрямую с рычагом домкрата. Эти устройства обязательно оснащаются колёсами, которые позволяют их перемещать на любой поверхности.

Подъемные механизмы подобного типа отличаются высокими показателями грузоподъемности. Ещё они очень удобны в использовании. Работают они по тому же принципу, что и все прочие домкраты. По своему конструкционному исполнению подкатные гидравлические домкраты почти не отличаются от бутылочных аналогов.

Гидравлические гибриды

Эти версии домкратов получили наибольшее распространение в сфере сервисного обслуживания автомобилей, где с их помощью выполняют ремонтные работы различной степени сложности и с самыми разными автомобилями. Из особенностей этих устройств следует выделить наличие двух рабочих площадок. Они приносят пользу, когда необходимо поднять легковой автомобиль, а затем какую-нибудь газель.

Это прекрасный выбор для профессионалов. Такие модели сочетают в себе возможности бутылочного и подкатного домкрата. Благодаря тому, что их возможности смогли воплотиться в одном многофункциональном устройстве, у покупателей появляется возможность приобрести незаменимого помощника и немало на этом сэкономить. Эти устройства столь же просты в обращении, как и все остальные: для приведения их в действие можно использовать ручной рычаг или ножную педаль.

Зацепные домкраты

Чаще всего к этим механизмам прибегают в тех случаях, когда требуется небольшое подхватное усилие. Они отлично подходят для подъёма какого-либо оборудования. Также их можно использовать и в процессе сборки сложных механизмов, где необходима небольшая высота подхвата.

Ромбовые устройства

Подъемные механизмы подобного типа наиболее востребованы среди автолюбителей, которым требуется устройство для подъёма своего транспортного средства. Эти механизмы отличаются высокой надежностью. По своему исполнению они в точности выглядят как ромбовые винтовые домкраты. Иметь такого помощника в гараже будет рад каждый автолюбитель. В конструкции этих устройств функции несущих элементов выполняют четыре рычага.

Преимущества и недостатки гидравлических домкратов

Невозможно правильно выбрать домкрат, не ознакомившись прежде с их достоинствами и недостатками. К достоинствам можно отнести:

Эти подъемные механизмы отличаются неприхотливостью в обращении. Обладая достаточно высокой мощностью подъема, они могут помочь решить возникшие задачи почти в любых, даже экстремальных, условиях.
Функцию рабочего элемента выполняет несжимаемая жидкость. Благодаря ей можно плавно поднимать любое устройство, расположенное на домкрате, а также опускать его столь же аккуратно.
Устройства отличаются высокой грузоподъемностью, обеспечивая высокий коэффициент полезного действия. Есть модели, у которых он составляет 80%.

При всей своей универсальности эти механизмы обладают и определенными недостатками:

Если транспортное средство находится слишком низко, то, даже используя самый современный домкрат, поднять его не получится из-за невозможности подсунуть устройство под автомобиль. Для использования таких устройств необходима достаточно высокая начальная высота подъема.
Определенные сложности возникают и с регулировкой высоты опускания. Объясняется это тем, что в каждой модели механизм регулировки может иметь разное исполнение.
Иногда некоторые рабочие узлы выходят из строя. Чтобы этого избежать, необходимо постоянно следить за уровнем масла, а также осматривать сальники и клапаны на предмет присутствия протечек. При обнаружении последних их нужно сразу же устранять. Если этого не сделать, то дальнейшее использование устройства может быть небезопасным.

Необходимость подъема грузов возникает в самых разных сферах человеческой деятельности. Для оперативного и безопасного решения этой задачи необходимо использовать специальное устройство, которым на сегодняшний день является гидравлический домкрат. Это проверенное временем приспособление, которое обладает высокой грузоподъемностью и отличается универсальностью использования. Чаще всего домкраты применяют автомобилисты, когда им нужно поднять свое транспортное средство на высоту для выполнения определенных операций.

Однако, помимо этого, домкраты можно использовать и для выполнения других работ, например, запрессовки, гибки и др. Актуальным для большинства пользователей достоинством является то, что они очень просты в обращении. Поднять груз на необходимую высоту можно с помощью ноги или руки. Простой является и операция по опусканию поднятого груза. Поэтому нет ничего удивительного в том, что гидравлические домкраты активно используются не только специалистами, но и простыми обывателями.

Масло для гидравлического домкрата бутылочного типа

Гидравлический домкрат — это механизм, предназначенный для подъема разнообразных и довольно больших грузов. Главной особенностью домкрата на гидравлике есть то, что с его помощью можно поднять вес до 50 тонн, используя только усилия одного человека.

Гидравлическая жидкость в домкрате — почему лучше подходит масло?

Прочная конструкция и специальное распределение веса на рычаге и внутри домкрата, а также его гидравлическая основа позволяют значительно упростить для человека работу с большими и габаритными грузами. С помощью такого домкрата, например, можно поднять целый грузовик или контейнер с грузом, а также небольшую платформу.

Как уже было сказано, основным рабочим элементом домкрата является гидравлическая жидкость, которая заливается внутрь в герметичную емкость. Она позволяет поднимать грузы практически любого веса, зависимо от свойств. Есть несколько видов жидкости, которую заливают в гидравлический домкрат, каждый из них имеет свои особенности.

Обычно в качестве гидравлической жидкости используют специальные масла, которые можно приобрести в любом автомобильном магазине:

Некоторые производители моторных смазок предлагают фирменные гидравлические жидкости для гидравлических систем грузовиков и легковых автомобилей, которые можно использовать не только в тормозных и подъемных системах, но также и в домкрате.
Кроме этого также можно использовать обычные промышленные виды индустриального масла (И12А, И20А, И30А, И40А, И50А). Хотя последние три вида масла стоит использовать аккуратно, поскольку они слишком вязкие, поэтому могут для конкретных видов домкратов и не подойти. Кроме того из-за излишней гигроскопичности они могут причинить вред домкрату, вызвав коррозионные процессы в металлах.
Стоит понимать также, что тормозная жидкость лишь частично подойдет гидравлическому домкрату, потому что также слишком гигроскопична. Вследствие этого вода будет причинять повреждение домкрату, также вызывая коррозионные процессы.

В крайнем случае гидравлический домкрат должен работать даже на воде, но для избежания его поломки лучше прибегнуть к использованию масла. Следует рассмотреть доводы того, какое масло лить лучше.

Как выбрать масло для гидравлического домкрата?

Для того, чтобы определиться с типом масла, которое потом будет заливаться в гидравлический домкрат, следует осознать некоторые отличия между разными группами этих подъемников, перед тем, как заправить их маслом.

Домкраты гидравлические, зависимо от особенностей конструкции, подразделяют на следующие группы:

бутылочные домкраты;
подкатные домкраты;
зацепные домкраты.

Зависимо от группы и конструкции, каждый домкрат имеет свою максимальную подъемность, которая требует от гидравлической жидкости максимального уровня сжимания.

Типы жидкости для гидравлического домкрата

Есть три основные типа гидравлических жидкостей:

нефтяные или минеральные;
синтетические;
гликолевые.

Второй тип — самый безопасный, но при этом дорогой, поскольку создан в ходе сложных технологических процессов. Гликолевые гидравлические жидкости также имеют хорошие показания для домкратов, поскольку не взаимодействуют с рабочими поверхностями, а также не вредят металлам. По цене и качеству они соотносятся с синтетическими.

Самым дешевыми вариантом гидравлической жидкости нужно считать нефтяной или минеральный тип. Для кустарных условий он подойдет отлично, хотя и не гарантирует хорошей и длительный работы домкрата. Для тех, кто отдает предпочтения более дешевым вариантам, использование в домкрате будет неплохим применением отработки машинного масла, которое было заменено в двигателе. Но перед тем, как залить масло, которое прошло переработку, следует убедится в его чистоте.

Масло для домкратов гидравлических — это важный элемент качественной и долговечной работы оборудования. Правильно подобранный состав позволит всем механизмам работать с минимальным износом и высокой эффективностью.

Устройство и принцип работы гидравлического домкрата.

Немного о гидравлическом домкрате

Гидравлический домкрат отличается простотой эксплуатации, возможностью поднятия грузов большого веса. Принцип действия оборудования очень прост: при нажатии на рукоятку, которая является гидравлическим поршнем, происходит подъем и спуск груза. Домкрат способен поднимать груз весом до 50 тонн.

Агрегаты делятся на несколько основных групп: на бутылочные, подкатные и зацепные.

Главное преимущество оборудования — это высокая грузоподъемность и простота эксплуатации. Наибольшее распространение агрегаты получили на станциях технического обслуживания при различных ремонтных работах и т.д.

К недостаткам следует отнести невозможность транспортировки в лежачем положении, так как гидравлический механизм может выйти из строя.

Разновидности составов

Таблица характеристик домкратов.

Для качественной работы гидравлического домкрата необходимо использование масла. В настоящее время различают несколько разновидностей жидкости. К основным видам относят:

моторное;
трансмиссионное;
промывочное;
гидравлическое.

Каждый вид предназначен для определенных целей, поэтому заменить одно на другое не представляется возможным. Каждая группа представлена на рынке в широком ассортименте продукции от различных производителей.

Для гидравлических домкратов используется гидравлическое масло. Оно способствует нормальной работе всех механизмов, увеличивает срок службы оборудования.

Масло для домкратов гидравлических делится на три основные группы:

Они отличаются широкой областью использования. Их активно применяют в самолетах, морском оборудовании и кораблях, амортизаторах, домкратах и двигателях.

Каким должно быть масло

Правильный выбор гидравлического масла является важным для достижения качественной работы домкрата.

Масло для гидравлического домкрата обеспечивает качественную работу частей оборудования.

Поэтому нужно быть максимально внимательным при выборе этого состава.

Один из самых главных показателей — это вязкость масла. От данного параметра зависит легкость передвижения деталей в механизмах. Поэтому следует ориентироваться на средние значения: состав должен быть не слишком жидким, но и не слишком вязким.

Еще важный показатель — это температурный показатель, или индекс вязкости. Лучше выбирать состав с высоким значением данного параметра.

Фильтруемость — это еще параметр, на который следует обратить внимание при выборе масла. Оно должно хорошо проходить через фильтр, очищаясь при этом от различных примесей, кислорода и прочих газов.

Масло для гидравлики обладает рядом достоинств. Оно не подвергается окислению, на его свойствах не сказываются перепады температуры и изменение химического состава окружающей среды. Благодаря этому состав надолго сохраняет первоначальные свойства, обеспечивает качественную работу частей оборудования.

Гидравлическое масло должно обеспечивать надежную защиту системы домкрата от износа. При этом жидкость должна быть совместима с материалами, используемыми в системе оборудования.

Особенности состава

Практически все сорта гидравлического состава производятся путем очистки базовых масел, получаемых в результате переработки нефтяных фракций. В настоящее время применяются передовые технологии изготовления:

гидролитическая очистка;
экстракционная очистка.

Для повышения качества жидкости в нее могут добавляться специальные функциональные присадки. Благодаря добавкам состав не пенится, обеспечивает надежную защиту деталей от коррозии и окисления.

В теплое время года в домкрат можно заправить любое масло, однако зимой предпочтение следует отдать синтетике. Она не замерзнет даже в сильный мороз, что позволяет эксплуатировать оборудование в любое время.

Само оборудование рекомендуется хранить в теплом помещении, что исключает замерзание состава. В сильные морозы работать следует минимум времени, чтобы жидкость не застыла и оборудование не испортилось.

Гидравлическую жидкость в домкрате необходимо менять не менее двух раз за год. Если оборудование используется с большой интенсивностью, то менять жидкость следует чаще. При особо интенсивной эксплуатации заливать новый состав необходимо каждый месяц. При этом необходимо промывать все механизмы оборудования. Такое техническое обслуживание значительно увеличивает срок службы, резко снижается риск поломок. Стоит отметить, что ремонт гидравлического домкрата обойдется в копеечку, поэтому лучше потратиться на масло, чем на дорогостоящий ремонт.

Таким образом, масло является важным компонентом работы всевозможного оборудования. Поэтому его использованию и правильному выбору следует уделить максимум внимания.

Устройства поднимающие грузы на определенную высоту стали незаменимыми в наше время. Домкрат гидравлический бутылочный полезный инструмент при строительстве, а в особенности в ремонте автомобилей.

Автомобилисты не представляют себе, обслуживание автомобиля без этого замечательного устройства. Если случилось так, что домкрат вышел из строя — то вам просто необходимо знать как произвести ремонт своими руками.

Содержание статьи:

Устройство бутылочного домкрата

Как видно на рисунке домкрат гидравлический бутылочный состоит из следующих частей:

Рис 1. Устройство бутылочного домкрата: 1. Основной поршень 2. Рычаг 3. Шток 4. Клапан всасывания 5. Запорный клапан 6. Резервуар хранения масла. 7. Рабочая камера.

В устройстве работы, используется всем известный закон Паскаля: Давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях.

Что заливают в бутылочный домкрат?

В бутылочный домкрат заливается масло. Заливают ее через горловину с боку корпуса. Эта же горловина является уровнем. Заливаем масло, затем прокачиваем домкрат.

Поднимаем шток до самого верхнего положения без нагрузки работая рычагом
Затем его кладут набок, заливной пробка должна оказаться сверху
Пробка ослабляется и производится энергичное вдавливание штока в цилиндр. Операция производится чтобы выдавить воздух из рабочей камеры.
Пробка закрывается, и производится 10-15 полных подъемов и опускания штока с нагрузкой 40 – 45 кг.
На последнем цикле следует дать повышенную нагрузку и если домкрат не держит повторить процедуру.

Виды, свойства и характеристики домкрата гидравлического бутылочного

Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):

Одноштоковый бутылочный, самый распространенный вид Рис 2.
Двухштоковый бутылочный Рис 3.

Рис 2. Домкрат одноштоковый

Еще есть деление по принципу работы насоса перекачивающего жидкость:

Ручной, приводится в действие давлением пользователя на рычаг
Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.

Рис 3. Домкрат двухштоковый

Свойства:

Почему не работает бутылочный домкрат?

Мало масла в резервуаре, Шток не поднимается на заданную в технической документации высоту. Для ремонта своими руками, нам потребуется просто долить масло. Открываем крышку заливки масла, заливаем, далее прокачиваем домкрат, как это сделать изложено в конце статьи.

Протекает масло. Бывает так что масло просачивается в местах, резинок и уплотнителей, это первый признак того что нужно произвести кап ремонт, заменить все прокладки и уплотнители, осуществить промывку. Чтобы произвести ремонт домкрата гидравлического бутылочного типа самостоятельно потребуется рем комплект.

Под нагрузкой проседает. Происходит из-за воздуха внутри, одна из резинок или прокладок пропускает масло и вместо него в рабочую камеру попадает воздух, имеющий свойство сильно сжиматься под нагрузкой. Для устранения неисправности рекомендуется, произвести ремонт домкрата, поменять все прокладки и залить новое масло.

Ремонт и обслуживание

Для того чтобы произвести обслуживание бутылочного домкрата его нужно разобрать. Беспокоится о том, что вас забрызгает маслом от высокого давления не стоит. Вполне можно проделать эту операцию самому. Первым делом нужно слить масло.

Слив производится через заливное отверстие, а при его отсутствии через пропускной клапан, для этого откручивается верхняя шестигранная гайка и полностью выкручивается нижний кран. Снимаем корпус проверяем его герметичность, оцениваем состояние нижнего резинового кольца.

Данные части не несут нагрузки, это просто резервуар под жидкость. Дальше выкручиваем рабочий цилиндр и снимаем поршень. Все тщательно осматриваем на наличие ржавчины. В случае ее обнаружения как можно тщательней избавляемся от нее. Выкручиваем плунжер проверяем его работоспособность, осматриваем уплотнительные кольца.

Внутри не должно быть железной стружки, детали не должны иметь вмятин. Уплотнители пришедшие в негодность следует заменить на новые. Не забываем тщательно промыть все клапана от грязи и различных отложений. Производим сборку, вот и все ремонт произведен.

4-тонный бутылочный домкрат сварного типа с грузом – GROZ USA

GROZ USAГлавная
4-тонный бутылочный домкрат с нагрузкой
4-тонный бутылочный домкрат с грузом

4-тонный бутылочный домкрат с нагрузкой

4-тонный бутылочный домкрат с нагрузкой ГРОЗ США GROZ 61714 Гидравлический бутылочный домкрат 4,12,20,32,50 тонн. В комплект входит устройство ограничения нагрузки и сварная конструкция для повышения производительности и долговечности. 100% заводские испытания и соответствие ASME PALD 2009сертификация. Идеально подходит для использования с HCV, грузовиками (9-24 тонны), автобусами. «Устройство ограничения нагрузки»: функция безопасности, предотвращающая случайное использование домкрата сверх номинальной грузоподъемности. Сварная конструкция обеспечивает герметичность Опорная плита из кованой стали обеспечивает более высокую устойчивость при высокой нагрузке по сравнению с домкратами с опорными плитами CI. Повышенная износостойкость благодаря внутренним масляным каналам, гладким опорным поверхностям и жестким допускам Механически обработанный и полированный RAM с высечной резьбой для уменьшения износа Изготовлен из твердой и полированной нержавеющей стали. Наиболее полезно при проверке угла инструмента при нарезании резьбы на токарных станках по металлу. Индикаторы для резьб Whitwirth, BA, BSF, Metric, American National и Acme.

GROZ США

Код: 61711

Описание
Доставка и возврат

GROZ 61714 Гидравлический бутылочный домкрат 4,12,20,32,50 тонн. В комплект входит устройство ограничения нагрузки и сварная конструкция для повышения производительности и долговечности.

100 % Испытано на заводе и соответствует сертификату ASME PALD 2009. Идеально подходит для использования с HCV, грузовиками (9-24 тонны), автобусами.

«Устройство ограничения нагрузки»: функция безопасности, предотвращающая случайное использование домкрата сверх номинальной грузоподъемности
Сварная конструкция обеспечивает герметичность
Опорная плита из кованой стали обеспечивает более высокую устойчивость при высокой нагрузке по сравнению с домкратами с опорными плитами CI
Повышенная износостойкость благодаря внутренней механической обработке масляных каналов, гладким опорным поверхностям и жестким допускам
Механически обработанный и полированный RAM с высечной резьбой для уменьшения износа

Изготовлен из твердой полированной нержавеющей стали. Наиболее полезно при проверке угла инструмента при нарезании резьбы на токарных станках по металлу. Индикаторы для резьб Whitwirth, BA, BSF, Metric, American National и Acme.

«Устройство ограничения нагрузки»: функция безопасности, предотвращающая случайное использование домкрата сверх номинальной грузоподъемности
Сварная конструкция обеспечивает герметичность
Опорная плита из кованой стали обеспечивает более высокую устойчивость при высокой нагрузке по сравнению с домкратами с опорными плитами CI
Повышенная износостойкость благодаря внутренней механической обработке масляных каналов, гладким опорным поверхностям и жестким допускам
Механически обработанный и полированный RAM с высечной резьбой для уменьшения износа

Политика возврата

30-дневная гарантия качества

Политика возврата, ограниченная гарантия и ограничение ответственности

Если вы не удовлетворены по какой-либо причине, продукция может быть возвращена в течение 30 дней с момента отгрузки с полной компенсацией или обменом ( при условии, что товар не поврежден). Документация на возврат должна четко указывать кредит или обмен. Возвращаемые товары должны быть в оригинальной упаковке. Все возвраты должны включать номер разрешения на возврат (RA), который можно получить, связавшись с отделом обслуживания клиентов Groz USA по телефону 1-888-685-29.16. Наши часы обслуживания клиентов: с понедельника по пятницу с 8:00 до 17:00. (КСТ). Приложите копию оригинального подтверждения заказа или упаковочного листа к своим документам RA в качестве доказательства покупки. Возвраты, полученные без номера RA, могут облагаться комиссией за пополнение запасов (обработку) в размере 15%, которая будет вычтена из любого причитающегося кредита.

Политика доставки

Плата за доставку и обработку не взимается при стандартной наземной доставке заказов на сумму 150 долларов США или более до налогообложения. Исключения из политики доставки: не все продукты соответствуют вышеуказанной политике доставки. Кроме того, для всех заказов на Аляску и Гавайи будут применяться стандартные тарифы на доставку. Любые расходы, понесенные перевозчиком в связи с опасными материалами или другим особым обращением, должны быть оплачены заказчиком. Если у вас есть какие-либо вопросы, пожалуйста, позвоните в нашу службу поддержки клиентов по телефону 1-888-685-29.16

{} { “rp_lazyload”: 1, “rp_status”: 1, “rp_titletext”: {“title”:”Избранные товары”,”text”:”Выберите свои вибрации”}, “валюта”: { “символ”: “$”, “iso_code”: “Доллар США” } }

Промышленное применение гидравлических домкратов

Гидравлические домкраты — это универсальные подъемные устройства, которые находят применение в самых разных отраслях промышленности. Используя принципы гидродинамики, эти устройства генерируют большую подъемную силу, чтобы поднимать или опускать все, от кроватей пациентов до больших грузовиков. В промышленном секторе наиболее распространены два типа гидравлических домкратов:

Бутылочные домкраты. Бутылочные домкраты имеют вертикальную конструкцию, которая обеспечивает большую нагрузку и вертикальную грузоподъемность. Кроме того, эти гидравлические устройства более компактны, что облегчает их транспортировку и хранение, и дешевле, чем напольные домкраты. Однако по сравнению с напольными домкратами эти бутылочные домкраты обеспечивают меньшую устойчивость из-за своей вертикальной конструкции и требуют минимального зазора.
Домкраты напольные. Напольные домкраты имеют переносную горизонтальную конструкцию. Они сидят низко над землей, что позволяет им поднимать и опускать предметы с небольшими зазорами. Кроме того, поскольку эти домкраты обычно имеют ролики, их легко перемещать. Однако они менее компактны, чем бутылочные домкраты, что затрудняет их использование, транспортировку и хранение.

Доступные в различных стилях и размерах, гидравлические домкраты подходят для многочисленных промышленных применений. Однако при выборе оптимального домкрата для конкретного применения необходимо учитывать несколько критических конструктивных факторов, включая зазор, высоту подъема и грузоподъемность. Имея почти 80-летний опыт работы с домкратами, компания Metro Hydraulic Jack Co. обладает знаниями и навыками, чтобы помочь нашим клиентам найти лучший гидравлический домкрат для их применения.

Промышленное применение

Некоторые из ведущих отраслей, в которых используются гидравлические домкраты, включают:

Автомобилестроение . Автомобильные производственные и ремонтные предприятия используют гидравлические домкраты для подъема и опускания автомобилей с высокой степенью точности и контроля. Эти устройства позволяют операторам осматривать ходовую часть автомобиля и работать с ней.
Строительство . В строительной отрасли рабочие используют гидравлические домкраты для подъема тяжелых грузов, таких как строительные материалы, оборудование или целые конструкции. Другие формы этих устройств также используются в таком оборудовании, как вилочные погрузчики и бульдозеры, а также в лифтовых системах в малоэтажных и средних зданиях.
Погрузочно-разгрузочные работы и подъем. Гидравлические домкраты находят применение во многих погрузочно-разгрузочных работах. Например, на промышленных складах и объектах гидравлические домкраты для поддонов позволяют операторам поднимать и транспортировать материалы и оборудование, уложенные на поддоны.
Железнодорожный транспорт и транспорт. В железнодорожной и транспортной отраслях гидравлические домкраты позволяют рабочим поднимать и опускать рельсы для размещения на системе путей.
Горное дело . Крупные куски горных пород могут представлять серьезное препятствие для процессов добычи полезных ископаемых. Гидравлические домкраты позволяют безопасно и контролируемо перемещать большие куски породы или другой мусор.
Сельское хозяйство . Гидравлические домкраты используются в ряде сельскохозяйственных машин, таких как тракторы, для подъема и опускания инструментов и оборудования на необходимую рабочую высоту.
Морской . Гидравлические домкраты облегчают строительство судов и используются для загрузки крупных компонентов на готовые лодки и корабли.
Аэрокосмическая отрасль . Подобно их использованию в морских условиях, гидравлические домкраты используются в строительных и погрузочных работах.

Качественное гидравлическое оборудование

Как указано выше, гидравлические домкраты находят применение в промышленности. Однако для того, чтобы эти подъемные устройства выполняли свои функции по назначению, они требуют прочной, качественной конструкции и надлежащего обслуживания. В Metro Hydraulic мы полностью осознаем эту потребность и посвятили почти восемь десятилетий распространению и обслуживанию лучших промышленных гидравлических домкратов и оборудования. Сегодня наши стандартные предложения домкратов включают:

Алюминиевые домкраты

Наш ассортимент алюминиевых домкратов Enerpac имеет грузоподъемность от 7 до 150 тонн и ход от 3 до 6,13 дюйма. Кроме того, каждая модель оснащена хромированными плунжерами, ручкой для подкачки, плоскими передней и нижней поверхностями для выравнивания заподлицо в углах и встроенным предохранительным клапаном для предотвращения перегрузки. Наши модели меньшей грузоподъемности (7–35 тонн) также позволяют работать во всех направлениях.

Стальные домкраты премиум-класса

Наши стальные домкраты премиум-класса доступны в трех различных моделях с грузоподъемностью 30, 50 и 100 тонн и максимальным ходом 6,13 дюйма, 6,09 дюйма и 6,06 дюйма соответственно. Подобно нашим алюминиевым домкратам, эти домкраты имеют премиальную конструкцию и защитные механизмы, за исключением того, что они изготовлены из прочной стали.

Самоблокирующиеся кубические домкраты

Наши самоблокирующиеся кубические домкраты имеют компактную и портативную конструкцию, которая позволяет поэтапно поднимать и опускать тяжелые грузы. Поскольку эти подъемные устройства автоматически блокируются после каждого хода, они обеспечивают большее удобство использования. У них стартовая высота 190,4 дюйма и предлагают максимальную высоту домкрата 81,5 дюйма.

Ручные домкраты

Наши ручные домкраты Simplex доступны в 11 моделях, каждая из которых имеет кованое основание, прочную сварную конструкцию, рифленые седла для предотвращения соскальзывания груза и механизмы защиты от перемещения. Они доступны с максимальной грузоподъемностью от 2 до 100 тонн и максимальным ходом от 2,44 до 5,91 дюйма. Некоторые модели также доступны с удлинителями винтов и подходят для очень малых зазоров.

Подпятники

Наша самая компактная линейка домкратов с носком Simplex имеет автономную или раздельную конструкцию для большей портативности и пригодности для узких зазоров. Все модели спроектированы с учетом простоты эксплуатации, например, небольшого усилия на рукоятке и веса, и доступны с грузоподъемностью от 2 до 10 тонн и максимальным диапазоном хода от 4,53 до 9 дюймов.

Универсальный магазин для ваших промышленных гидравлических нужд

В Metro Hydraulic мы больше, чем дистрибьютор гидравлических домкратов. В дополнение к нашим предложениям гидравлического домкратного оборудования, мы предоставляем нашим клиентам следующие продукты и услуги:

Услуги по ремонту гидравлических домкратов

Гидравлические домкраты спроектированы и изготовлены таким образом, чтобы выдерживать сложные условия эксплуатации. Однако иногда они требуют технического обслуживания и ремонта для поддержания оптимальной производительности. В Metro Hydraulic наша команда экспертов обладает навыками и знаниями для диагностики и устранения любых проблем с гидравлическими компонентами. Мы будем работать с ограничениями вашего объекта, чтобы найти идеальное решение, предоставить стандартные запасные части (или изготовить компоненты по индивидуальному заказу) и выполнить необходимый ремонт. Независимо от того, требуется ли вам ремонт, восстановление или замена, наша команда быстро и эффективно наладит работу вашего домкрата.

Механические домкраты

Хотя гидравлические домкраты широко используются в промышленности, в некоторых случаях лучше подходят механические домкраты, особенно в тех случаях, когда безопасность имеет первостепенное значение. По этой причине мы предлагаем широкий выбор механических домкратов, в том числе строгальные домкраты, барабанные домкраты, винтовые домкраты и домкраты-распорки.

Гидравлические цилиндры

Гидравлические цилиндры являются важными компонентами в тяжелых промышленных условиях, таких как производственные или строительные работы, связанные с большими тоннажными нагрузками. У нас есть обширный каталог ведущих брендов гидравлических цилиндров, чтобы удовлетворить потребности клиентов. Наш ассортимент гидравлических цилиндров включает в себя цилиндры одностороннего и двустороннего действия, контргайки и высокотоннажные цилиндры.

Услуги по ремонту гидравлических цилиндров

Чтобы поддержать клиентов наших гидравлических цилиндров, мы также предлагаем услуги по ремонту, восстановлению и восстановлению гидроцилиндров. Наши комплексные процедуры диагностики и проверки в сочетании с нашим опытом и современным оборудованием позволяют нам разрабатывать решения для любых проблем с гидравлическими цилиндрами, от планового обслуживания до капитального ремонта.

Запросите свое гидравлическое оборудование в Metro

Гидравлическое оборудование, такое как гидравлические домкраты и цилиндры, является неотъемлемой частью многих промышленных подъемных устройств. Они доступны в нескольких различных типах с различной грузоподъемностью, диапазоном хода и другими функциональными характеристиками. Являясь ведущим в отрасли центром продаж и обслуживания гидравлического оборудования, компания Metro Hydraulics понимает важность этих грузоподъемных устройств. Мы привлекаем клиентов из всех областей промышленности и предлагаем им полный спектр услуг от дистрибуции до индивидуального проектирования систем, обслуживания и ремонта. Чтобы узнать больше о наших предложениях продуктов и услуг, свяжитесь с нами или запросите бесплатное предложение сегодня.

Типы гидравлических домкратов | Что лучше всего подходит для вашего приложения?

Гидравлический домкрат представляет собой механическое устройство, которое используется для подъема тяжелого веса за счет приложения силы через гидравлический цилиндр. Гидравлические домкраты чаще всего используются в автомобильной промышленности для подъема транспортных средств с земли. Существует два типа гидравлических домкратов: гидравлические домкраты с тележкой и бутылочные гидравлические домкраты. Оба этих разъема выполняют одну и ту же функцию, но имеют различия в их функционировании и изготовлении.

Закон Паскаля применяется для расчета силы гидравлического домкрата. Гидравлические домкраты состоят из двух поршней внутри цилиндра, которые в основном работают для подъема тяжелого веса. Большой цилиндр и маленький цилиндр соединены. Маленький поршень заставит жидкость поднять большой поршень. Два шаровых клапана работают как обратный клапан, который пропускает поток и останавливает его во время перекачки.

Давление = Сила X Площадь

Когда стержень вставляется в гнездо рукоятки и принудительно нагнетается, гидравлическая жидкость нагнетается поршнем и проходит через односторонний клапан, а затем сила жидкости, действующая на дно большего цилиндра, и поршень пойдет вверх. Другой клапан заблокирован, поэтому жидкость под давлением не может вернуться, пока он не будет откручен. Так работает гидравлический домкрат.

Компоненты гидравлических разъемов

Апонсуар
Насосы
Цилиндр
. (Сжатый)
Электрический
Газовый

Общие области применения гидравлических домкратов

Подъем промышленных тяжелых грузов
Подъем автомобиля и транспортных средств для зажима
Подъем или зажима машинного оборудования

Типы гидравлических домкрат

Гидравл Джек (бутылочный домкрат и пол. Подъемный домкрат
Мотоциклетный домкрат
Тележка

Напольный домкрат

Ножничный домкрат

Бутылочный домкрат

Домкрат для бутылок

Домкрат для бутылок получил свое название благодаря внешнему виду, напоминающему бутылку из-под молока. Он поднимает вес с помощью вертикального вала, который накачивается ручным рычагом. Бутылочные домкраты широко используются в автомобильной промышленности для подъема автомобилей. Он закреплен рамой и просто используется как отдельно стоящее оборудование, позволяющее менять положение. Одним из основных преимуществ бутылочного домкрата является то, что он может поместиться в небольших и компактных местах.

Напольный домкрат

Вал напольного домкрата работает горизонтально. Когда ручка опущена, домкрат поднимает объект вверх. Существует два типа напольных домкратов, один из них представляет собой механический напольный домкрат, а другой — гидравлический напольный домкрат. Основное преимущество напольного домкрата заключается в том, что он может сидеть низко к земле и работать быстро.

Механический напольный домкрат : этот тип напольного домкрата разработан с винтовым механизмом. Винтовой механизм используется для подъема груза.

Гидравлический напольный домкрат : этот тип разработан с обратными клапанами, цилиндрами и поршнями, которые помогают поднимать вес.

Ножничный домкрат

Ножничные домкраты меньше по размеру и удобны в хранении. Вращение ходового винта помогает поднять вес. Вы можете затянуть ходовой винт небольшой рукояткой, чтобы сблизить соединения. Чаще всего он используется для помощи при замене шин для автомобилей и транспортных средств. Ножничные домкраты, как правило, работают относительно медленно и несколько легче, что делает их менее желательными для использования на большегрузных транспортных средствах.

Домкрат Hi-Lift

Домкраты Hi-Lift обычно используются для сельскохозяйственных транспортных средств, а не для легковых или грузовых автомобилей. Домкраты Hi-Life были разработаны Bloomfield Manufacturing Company более 100 лет назад. Есть два подъемных штифта, которые поочередно работают в подъемнике Hi-Jack, один штифт удерживает груз, а другой освобождается и перемещается к следующему целому во время подъема. Этот тип домкрата опасен, если вы не знаете, как правильно им пользоваться — перед использованием проконсультируйтесь со специалистом.

Мотоциклетный домкрат

Как следует из названия, этот тип домкрата используется для подъема мотоциклов для очистки и модификации. Он был разработан для безопасного подъема мотоциклов, а также, как правило, используется для подъема четырехколесных квадроциклов.

Тележка-домкрат

Тележка-домкрат была разработана для подъема автомобиля, чтобы иметь возможность работать под ним для ремонта или регулярного технического обслуживания. Обычно он предназначен для подъема транспортных средств и удержания в безопасном положении в течение короткого периода времени. Колеса тележки совершают легкие движения, чтобы компенсировать смещение автомобиля при распределении веса.

Гидравлические домкраты

действительно имеют множество различных применений и могут использоваться по-разному — будь то замена шины, подъем транспортных средств, чтобы заглянуть под них для ремонта или технического обслуживания, или даже подъем тяжелого оборудования для ремонта. Гидравлический домкрат позволяет пользователю прилагать большое усилие и мощность с помощью небольшого и простого движения, что значительно упрощает ваш следующий механический проект.

All Phase Hydraulics гордится тем, что предлагает своим клиентам гидравлические домкраты American Forge & Foundry. Доказано, что AFF долговечны, надежны и доступны по цене, при этом эффективно выполняя работу. Ознакомьтесь с нашей линией Американские кузнечные домкраты , которые мы предлагаем.

Если вам нужна помощь в выборе гидравлического домкрата, подходящего для вашего конкретного применения, звоните по номеру Свяжитесь с нами сегодня !

Гидравлические домкраты | JM-1012S 12-ТОННЫЙ гидравлический домкрат для бутылок

Вакансии
БОЛЬШАЯ РАСПРОДАЖА!
ДОМ
О НАС
КОНТАКТЫ
ОТЗЫВЫ
НАПРАВЛЕНИЯ
Часто задаваемые вопросы
ГИДРАВЛИЧЕСКАЯ СЛУЖБА

Ремонт цилиндра
Ремонт мобильной гидравлики
Ремонт гидравлики на месте
Ремонт шлангов на месте
Линейная карта Chssi

Информация о финансировании
Авторизация CC
Информация о дистрибьюторе
ЧССИ НА ТВ!

Экстремальный макияж
Человеческие пещеры — NASCAR
Пещеры мужчин – НФЛ

ОБЩЕСТВЕННЫЙ ЛИФТ

Автосалоны и автоклубы

АВТОМОБИЛЬНЫЕ ПОДЪЕМНИКИ

2 стоечных подъемника
4-стоечный подъемник
Подъемные мостовые домкраты
Выравнивающие подъемники
Автомобильные поворотные круги
Системы центровки
Ножничные подъемники
Специальные подъемники
Мотоциклетные подъемники

ОБСЛУЖИВАНИЕ КОЛЕС

Шиномонтажные станки
Балансировочные станки
Тормозные станки
Разбрасыватель шин
Колесные тележки

ТОРГОВОЕ ОБОРУДОВАНИЕ

Маслосливные отверстия
Трансмиссионные домкраты
Оборудование кузовного цеха
Воздушные компрессоры
Катушки для шлангов
Пескоструйные шкафы
Цеховые прессы
Домкраты напольные
Подъемники для поддонов
Домкраты для бутылок
Подставки для домкрата
Моторные подъемники/краны
Верстаки

СНЕГ И ЛЕД

Основной снегоочиститель Индекс
Индекс разбрасывателя соли
Снегоочистители Sno-Way
Снежные отвалы Blizzard
ИНФОРМАЦИЯ О ДОСТАВКЕ

Политика и условия

JM-1012SH

ТОЛЬКО розничная цена: 74,95 $ !

Обзор продукта:

JM-1012SH представляет собой гидравлический бутылочный домкрат , предназначенный для широкого спектра подъемных работ. Можно использовать даже под углами 45° и 90°!

Соответствует стандарту
Встроенная система защиты от перегрузок
Прочная стальная конструкция
Хромированные, полированные и термообработанные шток и цилиндр для увеличения срока службы
Гидравлический насос плавного действия
Длинная рукоятка, состоящая из двух частей, снижает усилия при накачивании
Большая прочная чугунная основа
Система перепуска масла предотвращает чрезмерный ход подъемного цилиндра

Характеристики продукта:

Тип:	Гидравлический
Емкость:	12 тонн
Минимальная высота	8¼”
Ход:	5¼”
Максимальная высота (с удлиненным винтом)	16¼”

The JM-1012SH 12-тонный бутылка.

Заземление ИБП

Транспортировочная длина:

6 дюймов

Транспортировочная высота:

11 дюймов

Транспортировочная ширина:

6 дюймов

Вес в упаковке:

21 фунт.

JM-1012SH Бутылочный домкрат весит чуть менее 21 фунта. Если у вас есть какие-либо вопросы относительно процедур доставки или вам нужна дополнительная информация об этом оборудовании, ПОЖАЛУЙСТА, ПОЗВОНИТЕ НАМ ПО ТЕЛЕФОНУ 1-888-736-509.4!

Для получения дополнительной информации о том, как этот товар будет доставлен вам, всегда лучше позвонить нам по телефону 1-888-736-5094, чтобы получить предложение по доставке и ознакомиться с полной процедурой доставки гидравлики для этого Shop Equipment с один из наших торговых партнеров.

Индиана Налог с продаж и самовывоз:

Жители Индианы должны добавить налог с продаж в размере 7% к вашей окончательной стоимости. Если какое-либо оборудование забирается в компании Complete Hydraulic, клиент должен заплатить 7% налога с продаж в штате Индиана*

* Если клиент не освобожден от налогов – ДОЛЖНА БЫТЬ ПРЕДОСТАВЛЕНА ФОРМА ОБ ОСВОБОЖДЕНИИ НАЛОГОВ!

Другие правила доставки:

Для более подробного ознакомления с правилами доставки CHSSI нажмите здесь.

Типы гидравлических домкратов и принципы их работы

Если вы когда-либо использовали один из этих гидравлических домкратов, чтобы поднять свой автомобиль или какой-либо другой объект с земли, вы знаете, что они мощные, но как именно они работают? В этой статье мы расскажем о различных типах гидравлических домкратов и о том, как они работают, чтобы вы лучше поняли эти полезные инструменты.

Что такое гидравлический домкрат?

Домкраты идентифицируются по механизму приложения силы для подъема тяжелых предметов. Вы, наверное, видели механические домкраты, такие как ножничные домкраты, которые расширяются и сжимаются, как аккордеон, или домкраты старой школы с храповым механизмом, в которых используется собачка и храповой механизм, при этом подъемный рычаг с храповым механизмом поднимается вверх по вертикальной зубчатой рейке.

Гидравлический домкрат — это механическое устройство, используемое для подъема тяжелых предметов путем приложения силы к небольшой площади. Сила прикладывается через жидкость, которая обычно представляет собой какой-либо тип масла. Жидкость находится в цилиндре.

Как работают гидравлические домкраты?

Несмотря на то, что в продаже имеется несколько типов гидравлических домкратов, все гидравлические домкраты представляют собой инструменты, в которых используется гидромеханика для подъема тяжелых предметов. Они функционируют на основе концепции, известной как принцип Паскаля. Этот принцип гласит, что когда давление прикладывается к жидкости в замкнутом пространстве, давление передается равномерно по всей жидкости. В гидравлическом домкрате несжимаемая жидкость связывает два цилиндра (большой цилиндр и малый цилиндр) так, что когда заданное давление прикладывается к одному цилиндру, то же самое давление передается во второй цилиндр.

Из-за того, что давление равно силе на единицу площади, цилиндр с большей площадью будет испытывать мультипликативную силу. Хотя давление в обоих цилиндрах одинаково, сила, создаваемая большим цилиндром или поршнем, в зависимости от его площади будет больше. Вот почему гидравлические домкраты можно использовать для подъема очень тяжелых предметов. Давление, создаваемое жидкостью в домкрате, передается поднимаемому объекту, что позволяет поднять его с относительной легкостью.

Какие бывают типы гидравлических домкратов?

Гидравлические домкраты бывают разных форм и размеров, каждый из которых предназначен для определенной цели. Наиболее распространенными типами являются бутылочные домкраты, носовые домкраты, домкраты для тележек и домкраты для тяжелого оборудования.

Бутылочные домкраты

Бутылочные домкраты, которые обычно можно найти в вашем автомобиле, используются, когда вам нужно заменить спущенную шину или заменить одну из ваших жидкостей. Эти инструменты обеспечивают достаточный зазор, чтобы легко заменить шину или отрегулировать ее. Прежде чем отправиться в путь, убедитесь, что в вашем автомобиле есть один из этих простых домкратов. Домкрат этого типа из-за ограниченного зазора обычно используется только для обслуживания автомобилей или задач с объектами аналогичного размера. Вы просто помещаете домкрат под объект, который нужно поднять, и поднимаете его, пока не достигнете нужной высоты.

Носовые домкраты

Носовой домкрат (часто называемый напольным домкратом) также используется для подъема тяжелых грузов. Носовые домкраты часто имеют форму типичного бутылочного домкрата, за исключением того, что вместо размещения цилиндра под автомобилем или объектом, который необходимо поднять, под объектом помещается носок под углом 90 градусов, прикрепленный к цилиндру. Носовой домкрат идеально подходит для ситуаций, когда между полом и поднимаемым объектом небольшой зазор.

Подкатные домкраты

Другой тип гидравлического домкрата, который пригодится при ограниченном дорожном просвете, — универсальный подкатной домкрат. Как следует из названия, домкраты для тележек устанавливаются на ролики, которые позволяют катить домкрат на место под автомобилем или поднимать другой груз.

Домкраты для тяжелого оборудования

Простой баллонный домкрат или домкрат с носком, как упоминалось ранее, не подойдет, когда вам нужно поднять тяжелое оборудование для обслуживания. Для этих больших и тяжелых единиц оборудования требуется грузоподъемность, превышающая возможности других домкратов. Домкрат, который вы используете, должен быть прочно сконструирован, выкован и изготовлен из материалов самого высокого качества. Невыполнение этого требования может привести к опасности как для вас, так и для окружающих.

Где используются гидравлические домкраты?

Гидравлические домкраты используются в различных отраслях промышленности и в различных областях. Например, они широко используются в автомобилестроении и строительстве. В автомобильной промышленности гидравлические домкраты используются для подъема транспортных средств, чтобы механики могли получить доступ к днищу автомобиля. Самым простым из них является ранее упомянутый домкрат для бутылок, который, вероятно, поставлялся с вашим автомобилем.

В производстве и тяжелой промышленности обычно используются домкраты для тяжелого оборудования. Иногда они используются для облегчения ремонта больших машин, а иногда являются неотъемлемой частью машин.

В строительстве гидравлические домкраты используются для подъема тяжелых грузов и материалов. Гидравлические домкраты можно использовать для таких целей, как подъем дома для ремонта его фундамента.

Заключение

Хотя все они используют один и тот же физический принцип, гидравлические домкраты бывают разных форм и размеров, каждый из которых имеет свое уникальное применение. Наиболее распространенным типом гидравлического домкрата является простой бутылочный домкрат, который используется для подъема транспортных средств. Поняв предназначение каждого домкрата, вы сможете выбрать тот, который соответствует вашим потребностям.

U.S. Jack Руководство по покупке и обзор

Джек США Руководство по покупке и обзор

Какой гидравлический домкрат лучше для меня? Для чего используется ножничный домкрат? Как работает гидравлический домкрат? А также на многие другие вопросы Mega Depot дает простые и понятные ответы.

U.S. Jack — известный американский производитель высококачественных гидравлических домкратов, находящихся в постоянном требование. Вся продукция U.S. Jack производится исключительно в США. Для полного представления о понимание того, с каким брендом вы будете работать, и что именно лучше всего подойдет для вашей работы, у нас есть структурировали продуктовый портфель, указав всю необходимую информацию, дополнив ее ответами на самые часто задаваемые вопросы. Статья включает в себя следующие пункты:

Компания Jack Hydraulic Products, США
- Гидравлические домкраты для бутылок
- Гидравлические узлы и комплекты
- Гидравлические трансмиссионные домкраты
Усовершенствованный ножничный домкрат
Твердые гаражные/домкратные стойки

Американские гидравлические продукты Jack

Домкраты гидравлические можно назвать незаменимыми механизмами для самых разных Приложения. Такой инструмент предназначен для подъема тяжелых предметов на небольшую высоту. Гидравлический домкрат Устройство имеет достаточно простой принцип работы , что обеспечивает длительный срок службы: он использует несжимаемая жидкость, которая закачивается в цилиндр с помощью плунжерного насоса. Это устройство имеет нашел свое применение в автомастерских, шиномонтажных и сервисных службах, одинаково успешно поднимая автомобили, внедорожники и грузовики.

ГИДРАВЛИЧЕСКИЕ ДОМКРАТЫ

Когда речь идет о качественном и надежном гидравлическом оборудовании, компания U.S. Jack всегда впереди. Mega Depot разделил гидравлические домкраты US Jack на 4 типы:

Стандартный гидравлический баллон
Гидравлический баллон Hi-Range
Короткий гидравлический баллон
Гидравлический домкрат с длинным ползунком

Безусловно, все типы объединяют довольно яркие общие черты. Прочные домкраты компании выдерживают от 3 до 60 тонн (в зависимости от модели), изготавливаются в США из ковкого чугуна, что придает им возможность постоянного использования и длительный срок службы. Стальной плунжер и поршень насоса никелированные для предотвращения ржавчины и коррозии. Эти домкраты оснащены полезными функциями безопасности, такими как байпас жидкости и стопорное кольцо для более надежной работы. Все гидравлические домкраты U.S. Jack имеют предохранительный клапан, соответствующий коэффициенту перегрузки 50% по стандартам ASME/PASE-2014.

Изучив общие характеристики, мы подошли к рассмотрению технических характеристик каждого тип.

Стандартные гидравлические домкраты для бутылок

Стандартные бутылочные домкраты

могут поднимать 3, 5, 8, 12, 20, 30 и 60 тонн. Они используются для всех типов и размеров транспортные средства, такие как тяжелые грузовики, военные автомобили, оборудование, используемое для строительства зданий. Например, США Джек D-51125 12-тонный бутылочный домкрат идеально подходит для подъема сельскохозяйственное оборудование, строительные секции и высокие транспортные средства.

Гидравлические бутылочные домкраты Hi-Range

Бутылочные домкраты

Hi-Range обеспечивают на 33% больше высоты подъема. Они используются в том же диапазоне сфер, что и стандартные американские гнезда Jack; это тяжелые грузовики, военная техника и прочее.

Короткие гидравлические домкраты для бутылок

Короткие гидравлические бутылочные домкраты

обладают тем же качеством и прочной конструкцией, что и остальные гидравлические бутылочные домкраты. домкраты. Они предназначены для автомобилей с низким дорожным просветом. Они сверхпрочные, чтобы безопасно поддерживать автомобили. Устройства выпускаются только грузоподъемностью 12 и 20 тонн.

Гидравлические домкраты с длинным ползунком

Гидравлические домкраты с длинным поршнем спроектированы для использования в большинстве случаев с моторными подъемниками, гидравлическими кранами, а также для механических, сельскохозяйственных и автомобильных применений.

ГИДРАВЛИЧЕСКИЕ КОМПЛЕКТЫ И КОМПЛЕКТЫ

США Домкрат имеет еще две полезные части гидравлического оборудования , которые На 100 % произведено в США и доступно с грузоподъемностью 4, 10 и 20 тонн.

Гидравлические узлы «все в одном» — изготовлены из отливок из американской стали и ковкого чугуна
Комплект гидравлического домкрата – изготовлен из цельной американской стали

Универсальные гидравлические узлы

Гидравлический насос, шланг и гидроцилиндр в сборе поставляются предварительно собранными, поэтому они сразу готов к использованию. Это универсальный инструмент, содержащий все необходимые элементы чтобы помочь вам с различными задачами:

для обслуживания и выравнивания оборудования
для снятия пальца или втулки
для позиционирования и изготовления материала.

Комплект гидравлического домкрата Гидравлический комплект Port-A-Power

обязателен. Это идеальное решение для путешествий помощь, подсобные гаражи и многое другое. Комплекты U.S. Jack включают в себя все необходимые элементы за точную работу подъем, толкание или распространение предметов разного размера элементы .

Гидравлический насос US Jack 5-52005 для 4-тонных домкратов

Вид Более

Американский домкрат 5-52001 4-тонный стартовый комплект домкрата

Вид Более

ГИДРАВЛИЧЕСКИЕ ДОМКРАТЫ

U. S. Jack также идеально подходит для дилеров грузовых автомобилей. ремонтные центры трансмиссии, автомастерские и все, кто часто или регулярно работает с установка или снятие трансмиссии на различных типах транспортных средств.

Гидравлические трансмиссионные домкраты – усиленная трансмиссия грузоподъемностью 1-1/2 тонны

Домкрат коробки передач грузовика

Максимальная универсальность и простота использования: полностью регулируемые седло и подлокотники, рукоятка вращается на 360°. градусов, безопасная система перегрузки со стандартом ограничителя нагрузки ASME/PASE.

Низкий трансмиссионный домкрат для грузовиков

Имеет все те же характеристики, но с той лишь разницей, что более широкий проем шасси и более высокий диапазон подъема.

Американский домкрат 57200 7,75 x 25 x 45 дюймов Низкий трансмиссионный домкрат

Вид Более

Американский домкрат 57201 4,75 x 32,75 x 43,25 дюйма Низкий трансмиссионный домкрат

Вид Более

Спущенные или поврежденные шины случаются со всеми и часто в неподходящее время или на дороге. Самый лучший и быстрый решение a ножничный домкрат , так как это конкретно предназначен для замены автомобильных шин. U.S. Jack сделал его компактным и удобным в использовании. Грузоподъемность вверх до полутора тонн позволяет быстро заменить шину.

ножницы Джек

Ножничный домкрат U.S. Jack имеет две основные и дополнительные функции:

Комбинированный винт с левой и правой резьбой обеспечивает повышенную скорость подъема ножниц Джек.
Удлиненная рукоятка, состоящая из двух частей, обеспечивает больший радиус действия и простоту использования.

Американский домкрат SJ1.

5 1,5-тонный домкрат средней грузоподъемности

Вид Более

Важно знать при работе с ножничным домкратом

Примечание 1: не используйте его для механических работ под автомобилем. Это не поднимать на высоту гидравлического домкрата, что позволяет работать дольше.

Примечание 2: домкрат должен быть размещен под обычными местами, расположенными возле колес.

Примечание 3: ножничный домкрат может поднимать только до 1,5 тонн, что составляет максимум 3000 фунтов.

Примечание 4: высота подъема ножничного домкрата U.S. Jack составляет 13 дюймов. Но делай не растягивайте его до максимума, так как чем выше растянут домкрат, тем более неустойчивым он становится. Это нормально, когда колесо находится в одном или двух дюймах от земли. Это позволяет легко и безопасно изменения.

U.S. Домкрат Scissor Jack на 100 % произведен в США и является лучшим выбором в случае чрезвычайной ситуации.

Ножничные домкраты полностью безопасны только тогда, когда вы используете их по прямому назначению – замена колес и шин

Гараж / Подставки для домкрата

Безопасность – это первое, что необходимо соблюдать при работе под автомобилем. Американский Джек позаботились об этом, создав прочные и высоконадежные подъемные гаражные стойки, отвечающие требованиям малого и среднего бизнеса. Стандарты PASE-2014. Стойки домкрата продаются и используются только парами, что дает вам двойную выгоду. надежность и долговечность поднимаемого груза.

Характеристики гаражных стоек U.S. Jack выдвигают это оборудование на передний план, значительно отличающие их от других производителей.

Сварены из высококачественной американской стали.
Имеют два фиксирующих зубца из ковкого чугуна.
Ножки из кованой стали с приваренным кольцом по периметру придают дополнительную прочность конструкции в 3- и 6-тонных моделях.
10-тонная модель имеет тяжелые стальные угловые ножки, закрепленные по периметру и приваренные к ножкам.
Все детали окрашены порошковой краской в соответствующие цвета для увеличения срока службы.

Не можете выбрать хороший домкрат? Знайте, что всегда безопасно попасть под машину на подставках. производства US Jack. Если говорить о самой универсальной и популярной модели, то это будет U.
