Предохранительный клапан – устройство, типы, применение и принцип работы

Дата: 25.03.202225.03.2022 Опубликовано: ARM-EURASIA

Предохранительный клапан – разновидность трубопроводной арматуры, которая предназначена для механического повреждения путем сброса избыточного объема жидкой или газообразной среды в воздух до достижения нужного уровня давления. Клапан относится к оборудованию прямого действия, то есть работает непосредственно от рабочей среды и не требует действий со стороны оператора, специалиста по ремонту. Широкое применение подобных устройств для защиты трубопровода обусловлено следующими причинами:

• доступная цена, учитывая длительный срок применения;
• конструктивная простота;
• простота монтажа;
• широкий диапазон рабочих параметров;
• большой выбор габаритных размеров;
• возможность использования в условиях агрессивной окружающей среды;
• высокая надежность.

Принцип действия

По умолчанию клапан находится в закрытом положении под действием рабочего давления среды в трубопроводе. При повышении этого самого давления происходит повышение нагрузки на рабочий элемент, что снижает силу притяжения золотника к седлу. В момент, когда подобная сила становится раной нулю, происходит уравновешивание внешних сил и начинается процесс открытия запорного клапана. Происходить это может мгновенно или постепенно в зависимости от конструкции. В итоге в трубопроводе происходит частичная разгерметизация, через которую сбрасывается частично рабочая среда. Одновременно уменьшается внутреннее давление, при достижении номинального значения происходит закрытие. Обычно клапан закрывается в момент, когда уровень давления на 10-15 процентов ниже нормального. Происходит это из-за инерционности и из-за необходимости придать усилие значительно выше, чем то, которое было необходимо для поддержания в закрытом положении.

Разновидности клапанов предохранительного типа

Все подобное оборудование можно классифицировать по нескольким техническим параметрам:

• принцип работы;
• способ подъема запирающего элемента;
• высота подъема запирающего элемента;
• вид оказываемой механической нагрузки.

По принципу работы все подобные клапаны делят на устройства прямого и обратного действия. Первые срабатывают напрямую под воздействием транспортируемой жидкой либо газообразной среды, пара. Вторые же реагируют на действие стороннего источника давления, электрический сигнал.

По типу (способу) подъема запирающего органа все предохранительные защитные клапаны делят на пропорциональные и двухпозиционные. Первые обычно используют в трубопроводах с несжимаемыми средами, степень открытия которого зависит от уровня избыточного давления, что позволяет равномерно сбрасывать избыточную среду. Вторые сразу открываются на полный допустимый ход, обеспечивая максимальное падение напряжения (наиболее эффективно для сжимаемых сред).

По уровню высоты подъема запирающего элемента все подобные клапаны делят на малоподъемные и полноподъемные. Первые предполагают подъем на уровень порядка 5% от диаметра седла. Их особенность в малой пропускной способности, поэтому обычно их устанавливают на маломощных системах трубопроводов. Обычно подобные клапаны относятся к категории пропорциональных и имеют простую конструкцию. Полноподъемные модели обычно работают на базе двухпозиционного принципа действия с высотой подъема, которая может превышать диаметр седла. Подобные изделия имеют высокую пропускную способность, но имеют сложную конструкцию, что повышает их стоимость.

По виду оказываемой нагрузки на золотник запирающего элемента все изделия делят на грузовые (рычажно-грузовые) и пружинные. Первые представляют устройства, у которых давлению противодействует усилие, формируемое рычажным механизмом. В зависимости от длины рычага и массы определяется диапазон возможных давлений, при котором происходит срабатывание. Клапаны пружинного типа имеют соответствующую деталь, от жесткости которой зависит диапазон срабатывания. Использование пружины значительно повышает надежность и упрощает конструкцию, снижает итоговую стоимость изделия.

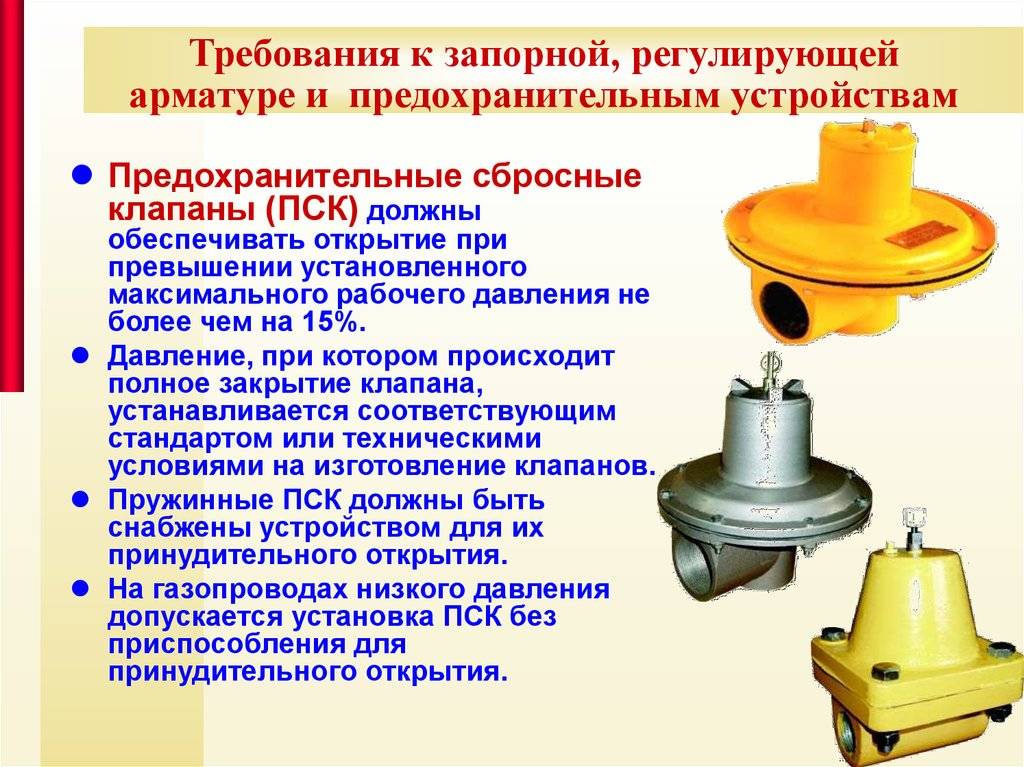

Особенности выбора и монтажа предохранительного клапана

При выборе конкретной модели учитывают следующие моменты:

• клапаны пружинного типа более компактны по размерам, поэтому их используют в случаях, когда ограничено свободное место;
• рычажно-грузовые предохранительные клапаны довольно сильно подвержены воздействию вибраций из-за наличия шарнирных соединений и длинного рычага;
• пружинный клапан со временем меняет значение усилия давления из-за изменения структуры металла в упругом элементе под действием старения и частого подъема;
• рычажные конструкции при работе используют силу тяжести, поэтому их монтаж должен идти только горизонтально.

При монтаже предохранительных клапанов необходим учитывать, что сброс среды должен идти в специальное устройство либо непосредственно в окружающую среду, а перед ним не должно быть какой-либо запорной арматуры. Дополнительно при подключении и выборе конкретных размеров стоит придерживаться следующих рекомендаций:

• диаметр патрубка для сброса должен быть достаточным для предотвращения возникновения случаев противодавления;
• если предусматривается возможность газообразной среды, то на патрубке можно смонтировать свисток для сигнализации о срабатывании клапана;
• характеристики и материал предохранительного клапана должны соответствовать транспортируемой среде и параметрам трубопровода.

Каталог предохранительных клапанов

Широкий ассортимент предохранительных клапанов с прямыми поставками по всей России.

ПЕРЕЙТИ В КАТАЛОГ

При наличии вопросов и при необходимости заказа предохранительных клапанов вы можете написать нам на электронную почту info@arm-eurasia. ru или позвонить по номеру телефона +7 (812) 426-32-66. Мы занимаемся их прямыми поставками из Европы, предлагая клиентам доступную цену и выгодные условия.

Назначение и устройство предохранительных клапанов — характеристика арматуры

Предохранительные клапаны — специальные устройства, предназначенные для защиты трубопроводной системы от воздействия повышенного давления, способного привести к ее повреждению. Клапан позволяет сбросить излишки рабочей среды в дренажную систему или атмосферу, чтобы вернуть уровень давления в нормальное состояние. После этого клапан закрывается.

Устройство и преимущества предохранительных клапанов

Предохранительные клапаны выпускаются с различной конструкцией. Она зависит от типа и назначения устройства. Наиболее часто применяются клапаны с пружинным механизмом прямого действия, у которых имеется задатчик с запорным органом, отвечающий за силовое воздействие на чувствительный элемент. Запорный орган состоит из затвора (золотника) и седла.

Этот тип трубопроводной арматуры активно применяется в трубопроводных системах с высоким давлением среды, благодаря своим преимуществам:

• Длительный срок службы.
• Простота обслуживания, эксплуатации.
• Несложная конструкция, легкость монтажа и подбора оптимальных настроек работы.
• Большой выбор габаритов и типов моделей, что позволяет легко подобрать подходящий предохранительный клапан в зависимости от требований системы.
• Стойкость к агрессивным средам.
• Возможность установки в различном положении.

Предохранительные клапаны регулируются после того, как будет осуществлен окончательный монтаж. Необходимо убедиться, что золотник прочно прижимает устройство к седлу — настройка осуществляется с помощью пружины и специального винта.

Принцип действия предохранительных клапанов

Принцип действия предохранительных клапанов довольно простой. При закрытом положении клапана на чувствительный элемент влияет рабочее давление всей системы.

При возникновении любых процессов, из-за которых давление среды начинает повышаться, золотник перестает прижиматься к седлу. Как только сила обнуляется, запорный элемент отделяется от седла, и клапан открывается. Через открывшееся отверстие рабочая среда начинает удаляться, пока давление не снизится, и пружина не прижмет запорный элемент обратно к седлу.

Для закрытия клапана необходимо снижение давления до отметки ниже в 10–15% до нормального уровня из-за того, что для обратной герметизации запорного элемента требуется большее усилие, чем для поддержания его в закрытом положении до сброса рабочей среды.

К предохранительным клапанам предъявляются высокие требования, главные из которых — скорость и четкость срабатывания, надежность использования. Это возможно за счет:

• Оперативного открытия при достижении порогового значения срабатывания устройства.
• При открытии клапана формируется достаточная пропускная способность для удаления излишков среды.
• Четкого закрытия системы при достижении допустимого уровня давления.
• Высокой герметичности и полного отсутствия протечек при обычном напоре среды, как до так и после срабатывания предохранительного клапана.
• Длительного срока эксплуатации и безотказной работы в течение паспортного времени работы, стабильность всех характеристик.

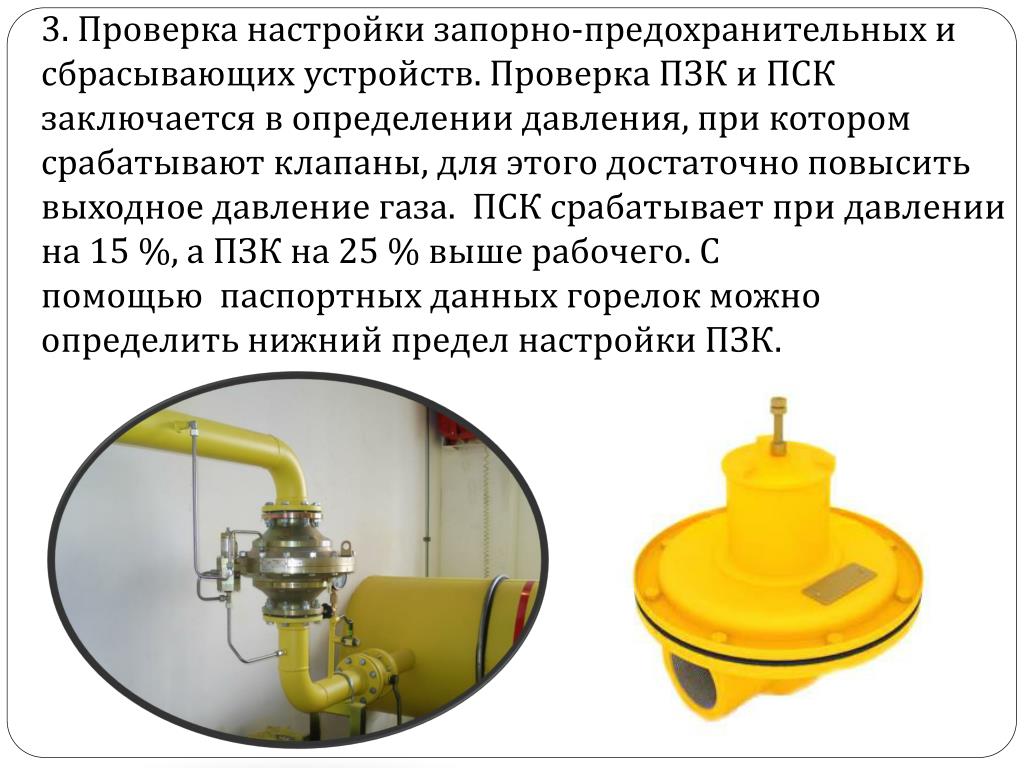

Все клапаны должны проходить периодические испытания на работоспособность и целостность уплотнительных элементов. Предохранительную арматуру демонтируют для ее последующей отправки в поверочную лабораторию, имеющую необходимую сертификацию для поверки изделий.

В случае если предохранительные клапаны работают на сложном оборудовании с непрерывным циклом, возможна поверка на месте эксплуатации в действии.

Разновидности клапанов предохранительного типа

По типу действия клапаны бывают: прямые и обратные. Первые предполагают срабатывание непосредственно под воздействие среды, на вторых применяется датчик давления и вентиль с дистанционным управлением.

По методу закрытия затвора выделяют клапаны:

• С пропорциональным действием, применяемые при малосжимаемых рабочих средах. Однако, имеется возможность применения при сжимаемой среде. Отличаются равномерным сбросом среды.
• С двухпозиционным действием с моментальным открытием при достижении предельного давления среды. Используется на трубопроводах, транспортирующих газообразную среду.

По методу нагружения золотника предохранительные клапаны делятся на пружинные, рычажно-грузовые и магнитно-пружинные.

По высоте подъема замыкателя различают:

• Малоподъемные предохранительные клапаны с высотой подъема примерно 0,05 от диаметра седла. Такие устройства не применяются в промышленных целях, устанавливаются на бытовых и технических трубопроводах.
• Полноподъемные изделия работают на двухпозиционном механизме, и высота подъема равна или выше диаметра седла. Отличаются повышенной пропускной способностью, более сложной конструкцией и высокой стоимостью.

Чем выше степень подъема, тем оперативнее будет срабатывать клапан. Полноподъемные изделия применяются для транспортировки жидких и газообразных сред в системах высокого давления. Их конструкция позволяет легко сбросить большой объем рабочей среды.

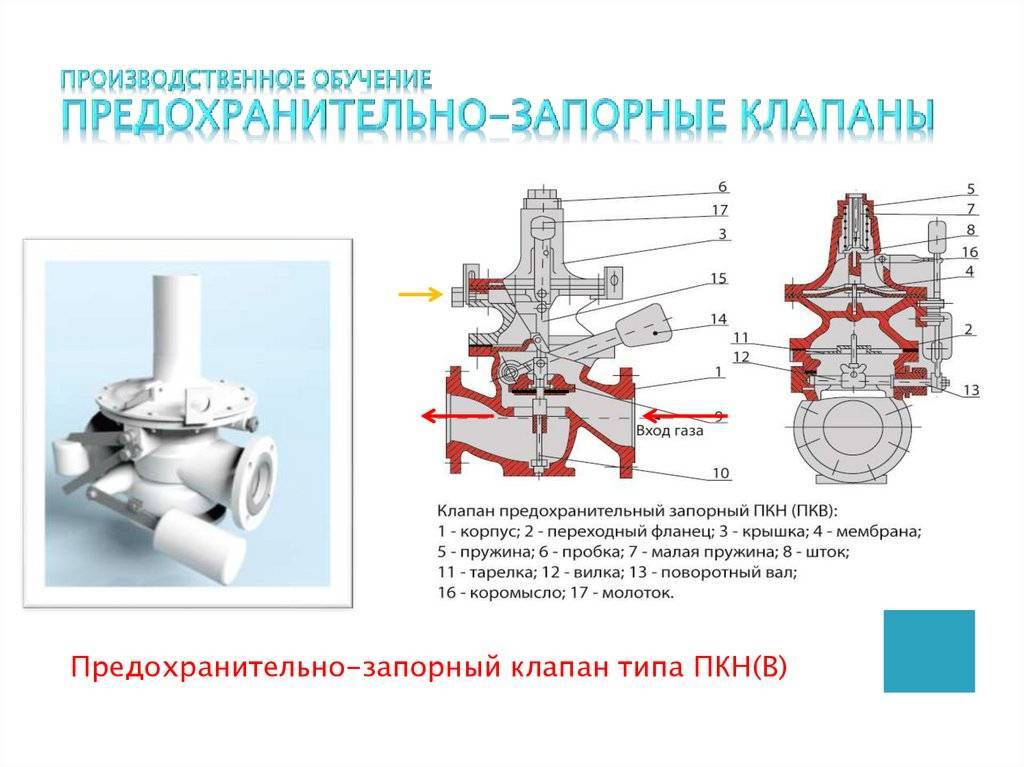

Различия в конструкциях предохранительных клапанов

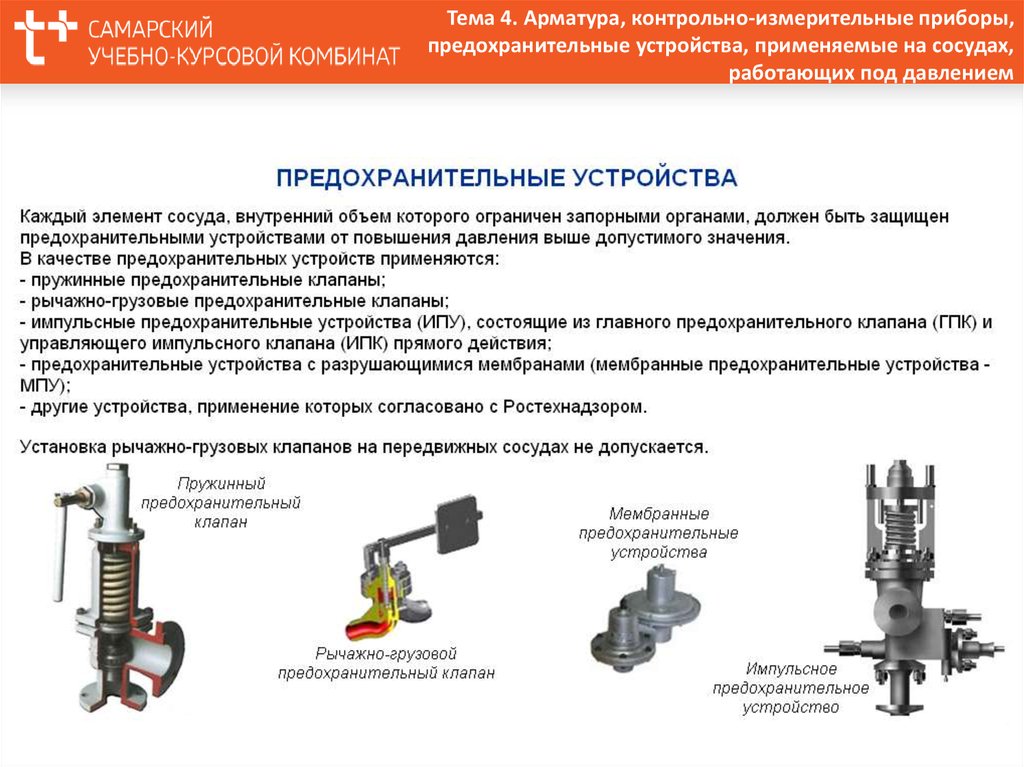

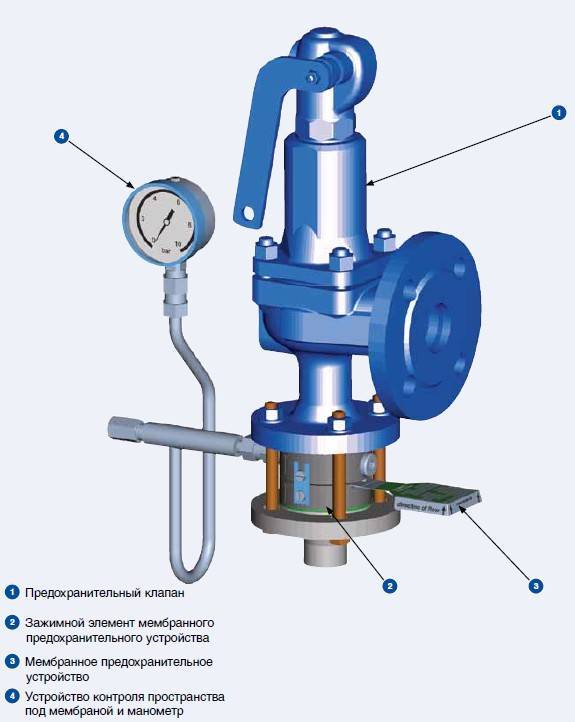

Предохранительные клапаны различаются по своей конструкции. Многие устройства выпускаются с одним седлом, но встречаются модели и с двумя седлами, расположенными рядом.

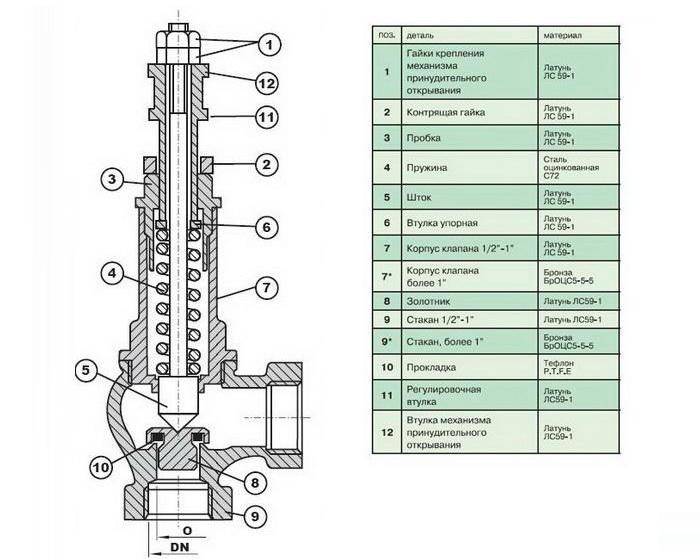

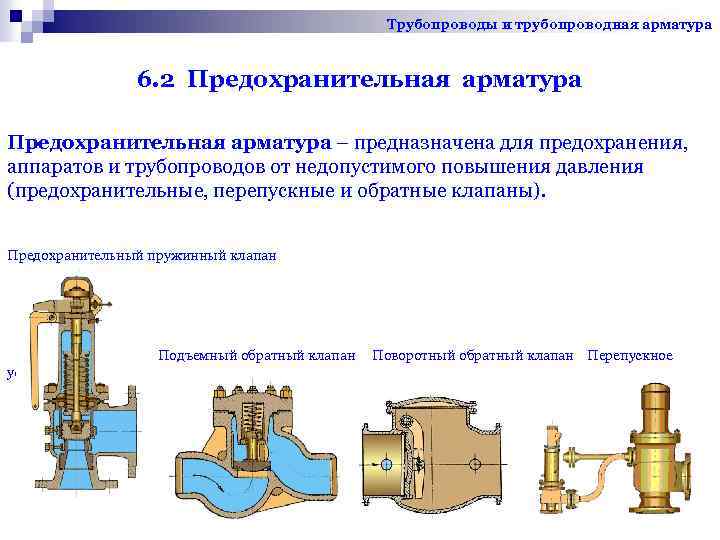

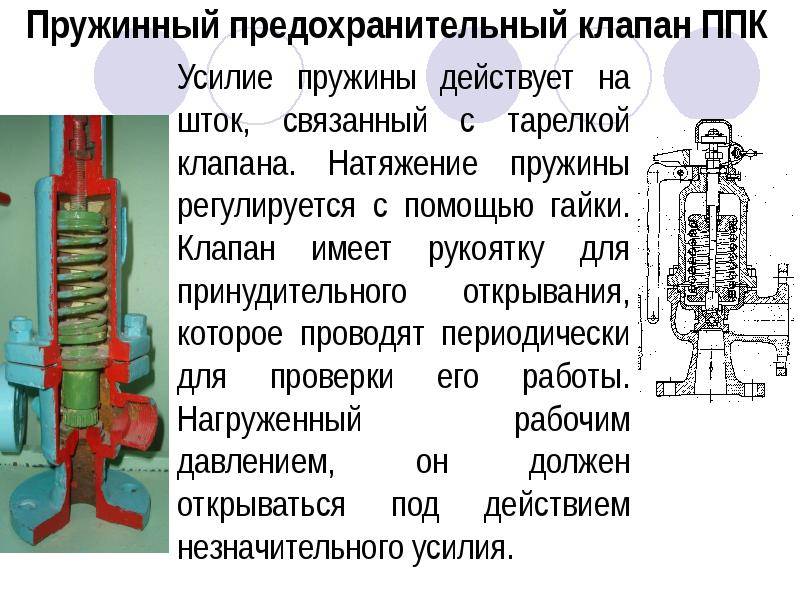

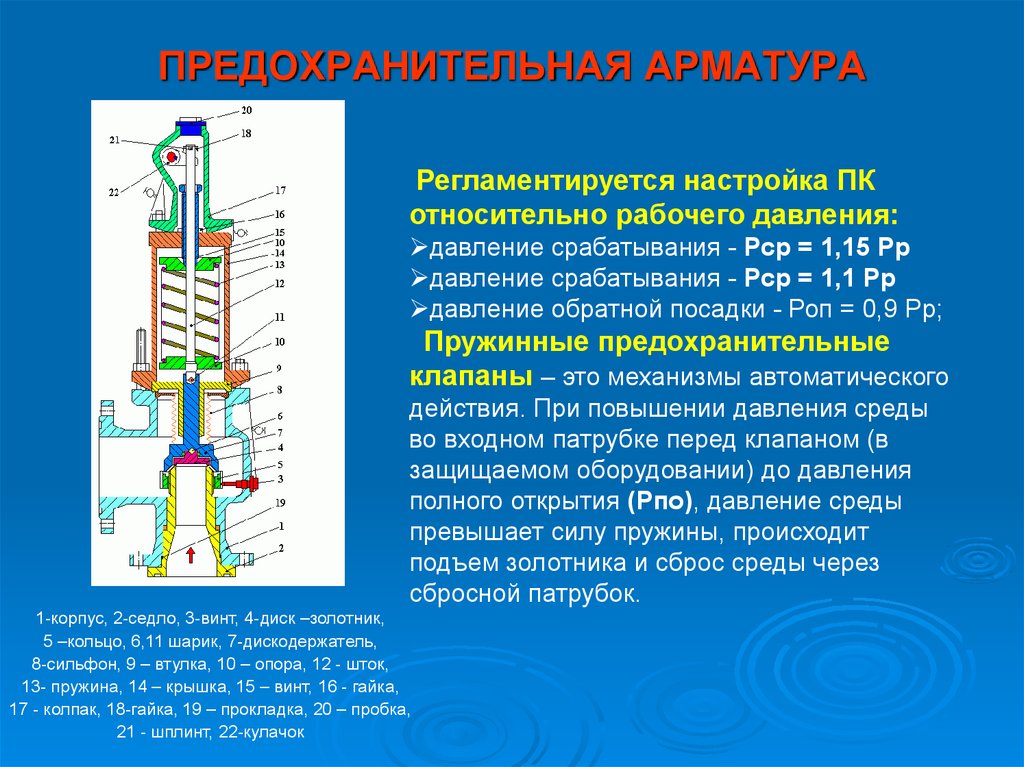

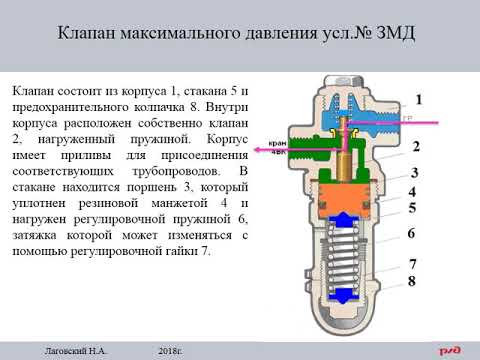

Пружинные клапаны

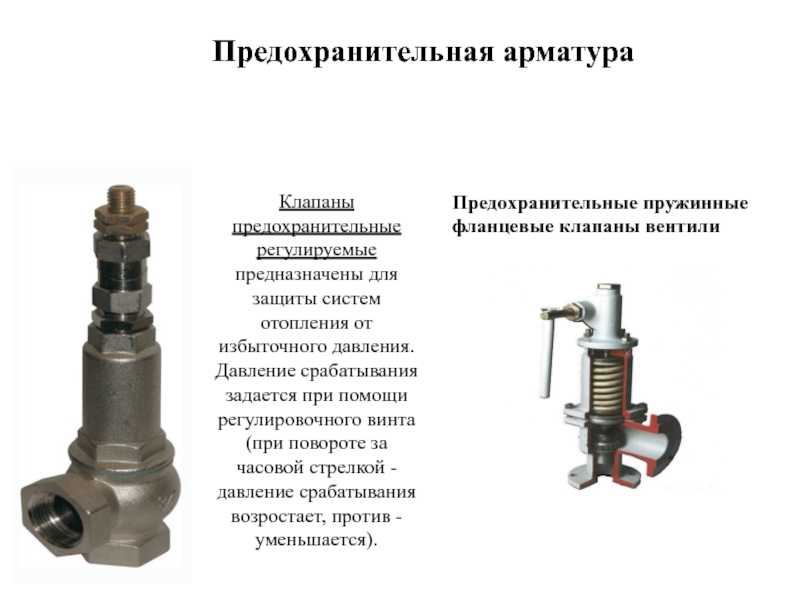

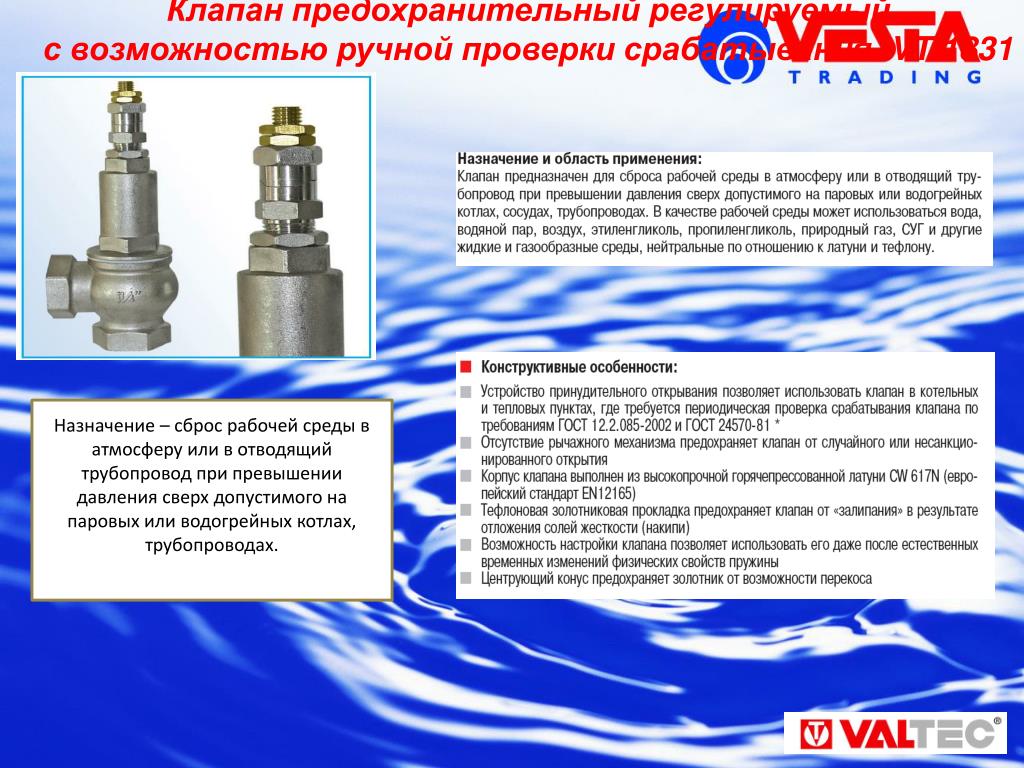

Этот тип предохранительной арматуры больше всего распространен в бытовых системах водонагрева, водопровода и отопления. В них золотник прижимается к седлу стальной пружиной, а регулировка степени предварительного сжатия осуществляется за счет перемещения регулировочного винта.

Многие модели оснащаются рычагом принудительного открытия для возможности проверки работоспособности устройства. Примечание: контрольная ручная продувка не используется на клапанах, эксплуатирующихся в опасных условиях. При работе в агрессивных средах элементы клапанов покрываются специальными антикоррозионными составами, а шток уплотняется двойным фторопластовым или резиновым сальником.

Рычажно-грузовые клапаны

Этот конструкционный тип использует силу земного притяжения для противодействия силе напоры. Рычажно-грузовые предохранительные клапаны устанавливаются в четко определенном положении и не могут монтироваться на перемещающихся объектах. Вес груза переходит к золотнику через шток, уравновешивая его, пока давление не опустится до необходимого уровня.

В случае высоких значений напора габариты рычагов и грузов значительно увеличиваются. Они могут входить в резонанс и вибрировать. Чтобы исключить данные эффекты, используются двухседельные клапаны с регулировкой посредством добавления/устранения размещенного на рычаге груза. Эти изделия отличаются стабильными характеристиками, отсутствием старения стальных пружин.

Магнитно-пружинные клапаны

Этот тип предохранительных клапанов относится к устройствам непрямого действия, в которых соленоид приводит в действие запор. При нормальном положении он прижимается к седлу электромагнитом, а при повышении давления напряжение на катушке автоматически отключается, золотник отжимается, открывая затвор.

Иногда встречается конструктивное исполнение, при котором соленоид не только прижимает золотник, но и отжимает его из-за воздействия противоположно приложенного напряжения. Основное преимущество — возможность изменения пороговых значений без физического доступа к арматуре.

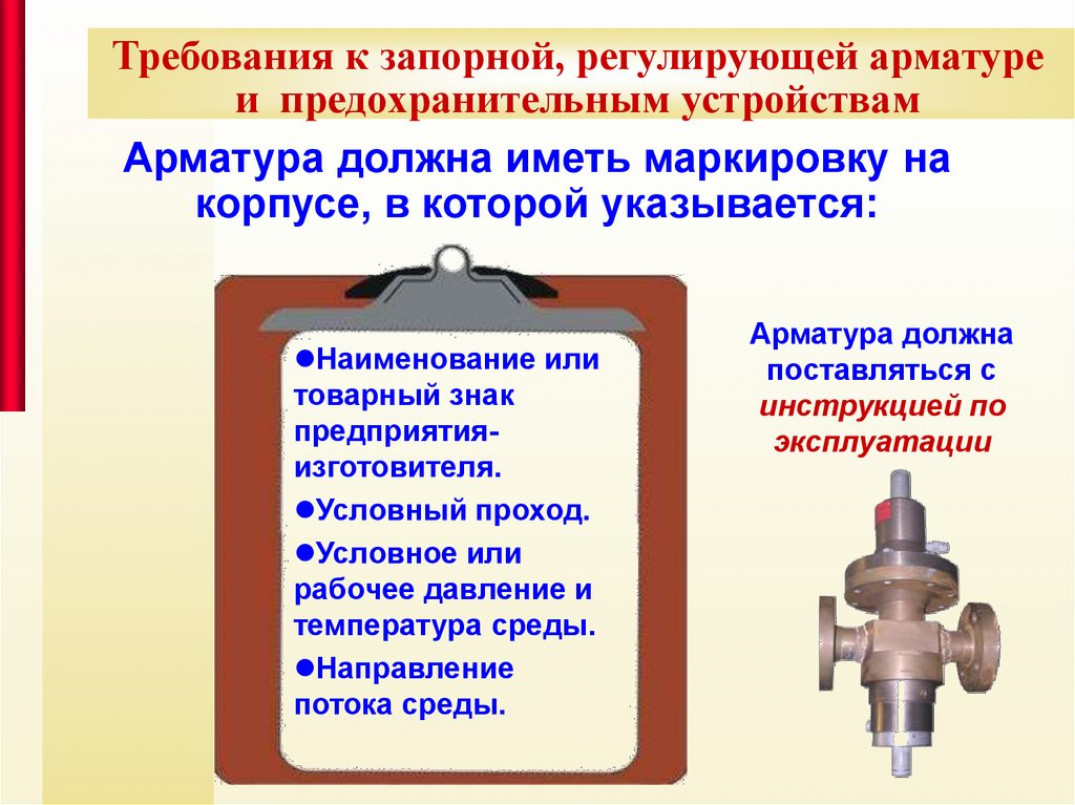

Стандарты предохранительных клапанов

Предохранительные клапаны изготавливаются по ГОСТ и допускаются к использованию в соответствии со следующими отраслевыми стандартами, ТУ и ПБ:

• Правила безопасности для сосудов и установок давления — ПБ03-576-03.
• Американский стандарт для сосудов под давлением Boiler & Pressure Vessel Code.
• Предохранительные клапаны ГОСТ 24570.

Проектирование, изготовление и эксплуатация предохранительной аварийной арматуры курируется специальными уполномоченными органами, ответственными за соблюдение требований отраслевых стандартов на любом этапе создания и применения оборудования. В России данную функцию осуществляет Ростехнадзор.

Предохранительный клапан – Принцип работы

Рисунок 1: Предохранительный клапан

Предохранительный клапан защищает систему от избыточного давления. Избыточное давление возникает, когда давление в системе превышает максимально допустимое рабочее давление (MWAP) или давление, на которое рассчитана система. Предохранительные клапаны могут открываться очень быстро по сравнению с предохранительными клапанами. Предохранительный клапан открывается при заданном давлении; клапан сначала приоткрывается, затем открывается полностью, чтобы как можно быстрее удалить нежелательное давление из системы.

Предохранительные клапаны предотвращают повышение давления, которое может привести к неисправностям, пожароопасности или взрывам. Среда системы полностью приводит в действие предохранительный клапан, поддерживая его работу в случае сбоя питания. Предохранительные клапаны имеют только механические части, которые срабатывают при выходе из строя электронных или пневматических устройств безопасности.

Содержание

• Важная терминология
• Предохранительный клапан Тип
• Критерии выбора
• Приложения
• Предохранительный клапан символ
• Сертификация предохранительного клапана
• Часто задаваемые вопросы

• регулируемый предохранительный клапан

• нерегулируемый предохранительный клапан

Важная терминология

• Избыточное давление: Превышение давления над установленным давлением предохранительного клапана.
• Рабочее давление: Давление, при котором система работает в нормальных условиях эксплуатации.
• Установленное давление: Давление, при котором диск предохранительного клапана начинает подниматься и открываться.
• Подъем: Расстояние, на которое диск перемещается из закрытого положения в положение, необходимое для разгрузки.
• Противодавление: Давление на выходе предохранительного клапана во время потока. Противодавление = избыточное противодавление + избыточное противодавление.
• Накопленное противодавление: Давление на выходе при открытии предохранительного клапана.
• Наложенное противодавление: Давление на выходе закрытого предохранительного клапана.
• Максимально допустимое рабочее давление (MAWP): Максимально допустимое давление при заданной температуре в нормальных условиях эксплуатации. MAWP — это максимальное давление, которое может выдержать самый слабый компонент системы.
• Продувка: Разница между давлением, при котором диск поднимается, и давлением, при котором клапан закрывается. Продувка обычно выражается в процентах.
• Пропускная способность: Скорость, с которой предохранительный клапан может сбросить избыточное давление.

Типы предохранительных клапанов

Существуют различные типы предохранительных клапанов: клапаны с пружинным механизмом, клапаны с уравновешенным сильфоном и предохранительные клапаны с пилотным управлением. Каждый тип имеет преимущество в конкретной ситуации.

Пружинный механизм

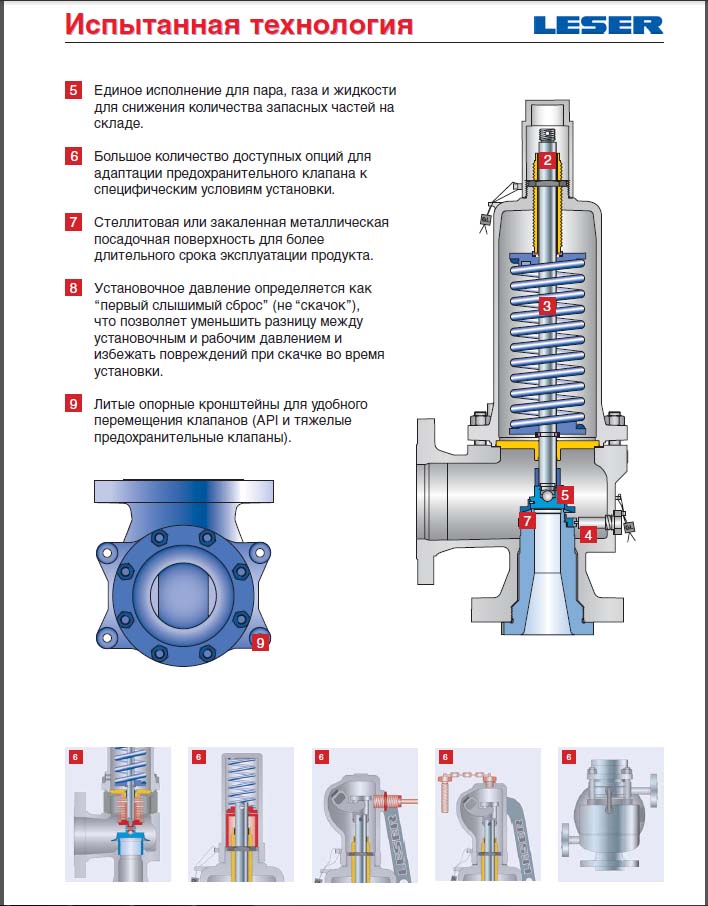

Наиболее распространенным предохранительным клапаном является подпружиненный предохранительный клапан или предохранительный клапан прямого действия. Преимуществом этого типа является то, что он доступен для диапазонов давления приблизительно от 1 до 1400 бар. Механизм состоит из следующих компонентов:

• Расширительная камера: Расширительная камера (рис. 2, обозначенная буквой A) увеличивает площадь поверхности, на которую упирается среда системы, чтобы открыть предохранительный клапан. Это позволяет предохранительному клапану быстро открыться.
• Пружина: Жесткость пружины (рисунок 2, обозначенная B) определяет, при каком давлении среда системы может начать открывать клапан.
• Диск: Диск (рис. 2, обозначенный буквой C) устанавливается на сопло и перемещается вверх и вниз, пропуская или предотвращая поток через предохранительный клапан.
• Кольцо сопла: Кольцо сопла (рис. 2, обозначено D) влияет на давление, при котором диск снова сядет на место. Высокое значение может привести к слишком поздней переустановке диска. Низкое значение может привести к случайному открытию и закрытию диска, когда он не должен.
• Форсунка: Форсунка (рис. 2, обозначенная буквой E) контролирует площадь поверхности диска, с которой среда взаимодействует до открытия клапана. Это приводит к тому, что при открытии клапана среда воздействует на большую площадь поверхности, увеличивая силу, действующую на диск, и быстро открывая диск.

Рис. 2: Предохранительный клапан с пружинным механизмом: расширительная камера (A), пружина (B), диск (C), кольцо сопла (D) и сопло (E).

Баланс между усилием пружины предохранительного клапана и входным усилием управляет открытием и закрытием клапана. Входное давление и площадь поверхности диска, с которой взаимодействует среда, определяют входную силу. По закону Паскаля сила равна произведению давления на площадь. Следовательно, по мере увеличения площади диска, с которой взаимодействует носитель, увеличивается и сила.

Важнейшей характеристикой предохранительных клапанов является то, что они полностью открываются за короткий промежуток времени, обеспечивая максимальную пропускную способность за минимальное время. Это возможно, потому что диск клапана имеет больший диаметр, чем сопло. Как только входное давление становится достаточно высоким, диск поднимается. В этот момент поверхность диска, на которую может попасть среда, становится больше. Это приводит к входному усилию, намного превышающему усилие пружины, и клапан полностью открывается.

Существуют специальные версии предохранительных клапанов для несжимаемых и сжимаемых сред и газов/паров. Предохранительные клапаны для газов и паров часто открываются до достижения установленного давления и открываются как минимум на 50 % подъема при давлении срабатывания (см. рис. 3 9).0003

Рисунок 3: Механизм предохранительного клапана для газов и паров (слева): кольцо сопла (A) и схема потока (B). Пропускная характеристика предохранительного клапана для газов и паров (справа): давление срабатывания (1) и подъем (2).

Предохранительные клапаны этого типа имеют существенный недостаток: они очень чувствительны к противодавлению. Противодавление может отрицательно сказаться на безопасности клапана.

Уравновешенный сильфон

Рис. 4: Предохранительный клапан с уравновешенным сильфоном: направляющая (A), металлический сильфон (B), держатель тарелки (C).

Предохранительные клапаны с разгрузочным сильфоном не подвержены отрицательному воздействию противодавления. Сильфоны (рис. 4, обозначенные B) над диском обеспечивают равномерное распределение противодавления над и под диском. Кроме того, пружина не соприкасается со средой, что предотвращает нежелательное воздействие среды на пружину. Недостатком уравновешенных сильфонных предохранительных клапанов является то, что их МДРД ниже, чем у предохранительных клапанов прямого действия. Они работают до максимального давления 15,9 бар.

Пилотный предохранительный клапан

В пилотном предохранительном клапане давление, необходимое для открытия диска, намного ближе к рабочему давлению системы. Это устраняет ненужное повышение давления сверх рабочего давления. Следующие компоненты работают вместе, чтобы сделать это возможным:

• Пружина пилота: Пружина пилота (рис. 5, обозначенная буквой A) определяет, при каком давлении открывается тарелка пилота.
• Пилотный клапан: Пилотный клапан (рис. 5, обозначенный B) открывается при установленном давлении, что приводит к перепаду давления, который позволяет открыть главный клапан.
• Основная пружина: Основная пружина (рис. 5, обозначенная буквой C) удерживает главный клапан закрытым до тех пор, пока не откроется управляющий клапан.
• Главный клапан: Главный клапан (рис. 5, обозначенный буквой D) открывается, пропуская поток от входа к выходу.
• Регулировочная рукоятка: Регулировочная рукоятка на управляющем клапане (рис. 5, обозначенная E) позволяет регулировать заданное давление.

Пока входное давление ниже установленного давления, клапан остается закрытым (рис. 5 слева). Как только входное давление становится выше давления срабатывания, пилотный клапан перемещается в открытое положение, позволяя потоку проходить через пилотное отверстие и выходить из клапана (Рисунок 5 в середине). Это вызывает перепад давления на главном клапане, заставляя его двигаться вверх, позволяя оставшейся среде свободно течь к выпускному отверстию (Рисунок 5 справа). Клапан закрывается, когда давление на входе снова падает ниже давления срабатывания.

Рис. 5: Клапан сброса давления с направляющим управлением (слева): управляющая пружина (A), управляющий клапан (B), основная пружина (C), главный клапан (D) и регулировочная ручка (E). Пилотный клапан открывается в ответ на достаточно высокое давление на входе, позволяя потоку проходить через пилотное отверстие и выходить из клапана (посередине). Главный клапан в открытом положении (справа).

Грузовой предохранительный клапан

Грузовой предохранительный клапан является простейшим типом предохранительного клапана. Он состоит из клапана из бронзы на верхней части вертикальной паровой трубы котла. Когда давление в котле поднимается достаточно, пар поднимает клапан до тех пор, пока оно не уменьшится настолько, чтобы клапан вернулся на свое место. Этот тип клапана подходит только для стационарного применения.

Критерии выбора

Для защиты вашей системы от избыточного давления необходимо понимать пять критериев выбора, указанных ниже. Пожалуйста, прочитайте нашу техническую статью о выборе предохранительных клапанов, чтобы лучше понять эти критерии.

• Уставка давления
• Противодавление
• Разрядная емкость
• Рабочие температуры
• Клапан и уплотнительный материал

Применение

Предохранительные клапаны в основном используются в промышленности для защиты от избыточного давления, которое может привести к опасным ситуациям, таким как пожар или взрыв. Предохранительные клапаны часто встречаются в:

• Нефтяная, газовая и нефтяная промышленность: Например, подземные предохранительные клапаны или скважинные предохранительные клапаны широко распространены на морских нефтяных скважинах. В случае неисправности оборудования предохранительный клапан может быстро отключиться, чтобы предотвратить вытекание нефти и газа вверх по скважине в небезопасных условиях.
• Энергия: Предохранительные клапаны на электростанциях обычно используются для сжимаемых газов, таких как пар и воздух.
• Санитарный: Предохранительные клапаны из нержавеющей стали идеально подходят для отраслей промышленности, где требуются санитарные условия. Например, пищевая промышленность, производство напитков и фармацевтическая промышленность.
• HVAC: Предохранительные клапаны сбрасывают давление в случае блокировки нагнетания, теплового расширения или внешнего тепла, которое может повредить компоненты.

Символ предохранительного клапана

Рисунок 6: Различные символы предохранительного клапана

Сертификаты предохранительного клапана

Предохранительные клапаны должны соответствовать различным национальным и международным стандартам безопасности и качества. Чтобы убедиться, что продукт соответствует требованиям, ознакомьтесь с местными стандартами.

ТЮФ

Сертификация TÜV оценивает безопасность продукта и подтверждает его соответствие минимальным требованиям Директивы по оборудованию, работающему под давлением (PED) 2014/68/EU. В PED изложены стандарты проектирования и производства оборудования, работающего под давлением, такого как устройства сброса давления, паровые котлы, трубопроводы и сосуды под давлением, работающие при максимально допустимом давлении более 0,5 бар.

ASME

ASME (Американское общество инженеров-механиков) обеспечивает спецификацию и сертификацию сосудов высокого давления, котлов и устройств сброса давления.

ISO 4126

Стандарт ISO 4126 представляет собой общую спецификацию для предохранительных клапанов, независимо от рабочей среды.

Часто задаваемые вопросы

Что делает предохранительный клапан?

Предохранительный клапан быстро снижает давление в системе в случае повышения указанного давления до небезопасного уровня. Предохранительный клапан продолжает работать до тех пор, пока давление в системе не вернется к безопасному уровню.

В чем разница между предохранительным клапаном и предохранительным клапаном?

Предохранительный клапан не остановит немедленно работу компонентов, расположенных ниже по потоку, в отличие от предохранительного клапана.

Какие бывают типы предохранительных клапанов?

Распространенными типами предохранительных клапанов являются клапаны прямого действия, непрямого действия и сбалансированные сильфонные клапаны.

Что такое предохранительный клапан ASME?

Предохранительный клапан ASME соответствует требованиям Раздела I норм ASME для сосудов под давлением. Эти клапаны должны иметь большой постоянный расход при избыточном давлении не более 10 %.

• регулируемый предохранительный клапан

• нерегулируемый предохранительный клапан

Конструкция предохранительных и предохранительных клапанов для защиты от избыточного давления: основные соображения

AIChE (1995) Проект системы аварийного сброса (ERS) с использованием технологии DIERS. Американский институт инженеров-химиков, Нью-Йорк

Google Scholar

Аксенов А., Ильине К., Луневский Т., МакАрти Т., Попиелас Ф., Рамкумар Р. (2006) Утечка масла через уплотнение штока клапана, Конференция пользователей ABAQUS, 2005 г.

Американский институт нефти (2014 г.) Стандарт API 521, Системы сброса и сброса давления, 6-е изд. API, Вашингтон

Google Scholar

Американский институт нефти (API) 526 (2017) Фланцевые стальные предохранительные клапаны, 7-е издание. Вашингтон, округ Колумбия

Американский институт нефти (API) 520 (2020) Определение размеров, выбор и установка устройств для сброса давления на нефтеперерабатывающих заводах — установка. Вашингтон, округ Колумбия

Американский институт нефти (API) 520 (2020) Определение размеров, выбор и установка устройств для сброса давления Часть 1 — определение размеров и выбор. Вашингтон, округ Колумбия,

Американское общество инженеров-механиков (ASME) (2012 г.) Проектирование и изготовление сосудов под давлением. Код котла и сосуда высокого давления. ASME Раздел VIII Div.02. Нью-Йорк, штат Нью-Йорк.

Американское общество инженеров-механиков (2012 г.) ASME B31.3, Технологические трубопроводы. Нью-Йорк, штат Нью-Йорк: США.

Бабу Б., Прасат Т., Сугумар М., Тивагарасива Т. (2016) Проектирование и изготовление прессовочного парового котла. Int J Curr Trends Eng Res 2(4):461–473

Google Scholar

Бервангер П. С., Кредер Р.А., Ли В.С. (2002) Несоответствие существующих систем сброса давления рекомендуемым практикам: статистический анализ. В: Мэри К. О’Коннор Симпозиум по технологической безопасности. Материалы 2002 г. Центр технологической безопасности Мэри Кэй О’Коннор

Beswick Engineering (2022) Основы предохранительных клапанов. [онлайн] доступно по адресу: https://www.beswick.com/resources/the-basics-of-pressure-relief-valves/ [Дата обращения: 12 декабря 2022 г.]

Beune A, Kuerten JG, Van Heumen MPC (2012) CFD-анализ с взаимодействием жидкости и конструкции открывающихся предохранительных клапанов высокого давления. Comput Fluids 64:108–116

Статья Google Scholar

Boccardi G, Bubbico R, Celata GP, Mazzarotta B (2005) Двухфазный поток через предохранительные клапаны. Экспериментальное исследование и модельное предсказание. Химическая инженерия 60 (19):5284–5293

Артикул Google Scholar

Bungartz H-J, Schäfer M (eds) (2006) Взаимодействие жидкости и структуры: моделирование, симуляция. Springer-Verlag, Берлин

МАТЕМАТИКА Google Scholar

Chabane S, Plumejault S, Pierrat D, Couzinet A, Bayart M (2009) Вибрация и стук обычного предохранительного клапана при повышенном противодавлении. В материалах 3-го Международного совещания рабочей группы IAHR по проблемам кавитации и динамики в гидравлических машинах и системах (стр. 281–29).4).

Chen J, Zhao Y, Bi Y, Li C, Kong D, Lu S (2021) Влияние начального давления на характер горения этанолового бассейна в закрытом сосуде высокого давления. Process Saf Environ Prot 153:159–166

Статья Google Scholar

Crosby Valve Inc (1997) Руководство по проектированию предохранительных клапанов Crosby. Номер технического документа. TP-V300

Dannenmaier T, Schmidt J, Denecke J, Odenwald O (2016) Европейская программа по оценке стабильности предохранительного клапана. Хим. инж.транс 48:625–630

Google Scholar

Dresser Flow Control (2020) Руководство по контролю шума. Бюллетень OZ3000 01/02

Fagerlund AC (1986) Рекомендуемый максимальный уровень шума клапана. Материалы международной конференции и выставки ISA/86, Хьюстон

Fuller JA (1985) История предохранительных клапанов, приведшая к разработке британских стандартов для предохранительных клапанов. Proc Inst Mech Eng Part A Power Process Eng 199(2):107–116

Статья Google Scholar

Гаганис В., Хомоуз Д., Маалуф М., Хури Н., Полихронопулу К. (2019) Эффективный метод прогнозирования коэффициента сжимаемости потоков природного газа. Энергии 12(13):2577

Статья Google Scholar

Gao C, Cai B, Sheng C, Zhang Y, Liu Z, Ji R, Liu Y (2021) Проектирование и разработка полностью электрической системы подземных предохранительных клапанов с поверхностным управлением. СПЕ Ж 26(05):2948–2962

Артикул Google Scholar

Хандаяни Х., Рамадан А., Чифриади А., Кинасих Н.А., Фалаах А.Ф., Маспангер Д.Р. (2020) Влияние натурального каучука на физико-механические свойства резинового уплотнения для трубного клапана сжиженного нефтяного газа. В: Серия конференций IOP: Материаловедение и инженерия (том 980, № 1, стр. 012001). IOP Publishing

Хархара А., Хасан М.М. (2020) Динамическое моделирование разрыва трубы теплообменника. BMC Chem Eng 2(1):1–20

Артикул Google Scholar

Хархара А., Хасан М.Ф. (2022) Синтез сети теплообменников с соблюдением требований безопасности технологического процесса при сценариях разрыва трубы. Comput Chem Eng 162:107817

Статья Google Scholar

Hellemans M (2009) Справочник по предохранительным предохранительным клапанам – проектирование и использование технологических предохранительных клапанов в соответствии с ASME и международными нормами и стандартами, 1-е издание. Баттерворт-Хайнеманн, Оксфорд. ISBN: 9780080961187

Хеммати-Сарапарде А., Хаджирезай С., Солтанян М.Р., Мосави А., Набипур Н., Шамширбанд С., Чау К.В. (2020) Моделирование коэффициента сжимаемости природного газа с использованием гибридного группового метода обработки данных. Eng Appl Comput Fluid Mech 14(1):27–37

Google Scholar

Hu MH (2020) Разработка метода определения звукового давления для обнаружения внутренней утечки предохранительных клапанов на атомных электростанциях. Nucl Eng Des 366: 110761

Артикул Google Scholar

Международная организация по стандартизации (ISO) 4126–9 (2008) Предохранительные устройства для защиты от избыточного давления. Применение и установка предохранительных устройств, за исключением отдельных предохранительных разрывных мембран. Женева, Швейцария

Катам Р., Нокс Дж., Блэр Т. (2022) Сопротивление трубопроводов акустической вибрации AIV: подход, основанный на усталости, и помимо методов проверки. В: Конференция по морским технологиям. Один Петро

Li S, Hou J, Pan W, Wang Z, Kang Y (2020) Исследование численного моделирования аэродинамического шума и характеристик предохранительного клапана на основе диполя и квадруполя. Acoust Aust 48(3):441–454

Статья Google Scholar

Лундтейген М.А., Раусанд М. (2007) Влияние испытаний неполного хода на надежность предохранительных клапанов. ESREL’07

Matthews C (2005) Краткое руководство по предохранительным клапанам (PRV), 1-е издание. Уайли. США. ISBN: 978-1-860-58457-2

Мирзабабаи С., Пасебани С. (2019) Обзор аддитивного производства связующего из нержавеющей стали 316L. J Manuf Mater Process 3(3):82

Google Scholar

Монфаред Дж., Седги-Асл М., Парвизи М., Могадам М.Р. (2022) Экспериментальное исследование стационарного течения с дренированием канавами и подпиткой поверхности. J Hydrol 612:128232

Артикул Google Scholar

Muschelknautz S, Wellenhofer A (2003) Силы реакции потока при продувке предохранительных клапанов. Уайли, Технология химического машиностроения. DOI. Эльзевир, Оксфорд

Google Scholar

Норвежский нефтегазовый стандарт (NORSOK) (2009 г.) NORSOK L-002, Компоновка трубопроводной системы, проектирование и структурный анализ, 3-е изд. Лисакер, Норвегия

Google Scholar

Панда Б., Суджата М., Мадан М., Бхаумик С.К. (2014) Коррозионное растрескивание под напряжением в сильфоне предохранительного клапана из нержавеющей стали 316L. Eng Fail Anal 36: 379–389

Статья Google Scholar

Randall EIM (2001) Шум PSV — критерии, пределы и прогноз. Мир клапанов. [В сети]. Доступно по адресу: http://www. valve-world.net/pdf/SRV_psvnoise.pdf?resourceId=379.[Дата обращения: 12 декабря 2022 г.]

Сами Н.Н. (2016) Практическое инженерное управление морскими нефтегазовыми платформами, 1-е издание. Издательство Gulf Professional (Elsevier). ISBN: 978-0-12-809331-3

Шамсудин М.Ф., Марес С., Джонстон С., Лаге Й., Эдвардс Г., Ган Т.Х. (2019) Применение байесовской оценки для мониторинга состояния конструкции усталостных трещин в сварных стальных трубах . Mech Syst Signal Process 121:112–123

Артикул Google Scholar

Сингх К., Садеги Ф., Рассел Т., Лоренц С.Дж., Петерсон В., Вильярреал Дж., Джинмон Т. (2021) Моделирование взаимодействия жидкости и конструкции упругогидродинамически смазываемых линейных контактов. Дж. Трибол 143:9. https://doi.org/10.1115/1.4049260

Статья Google Scholar

Skousen PL (2011) Справочник по клапанам, 3-е изд. Макгроу-Хилл, США

Google Scholar

Smit P, Zappe RW (2004) Справочник по выбору клапана, 5-е изд. Эльзевир, Нью-Йорк

Google Scholar

Song XG, Wang L, Park YC (2010) Анализ переходных процессов подпружиненного предохранительного клапана с использованием вычислительной гидродинамики (CFD). J Pressure Vessel Technol 132:5

Артикул Google Scholar

Song XG, Wang LT, Park YC, Sun W (2015) Анализ взаимодействия жидкости и конструкции подпружиненного предохранительного клапана давления во время срабатывания. Proc Eng 130: 87–94

Артикул Google Scholar

Sotoodeh K (2019) Анализ шума и акустической усталости в клапанах (пример анализа и снижения шума для предохранительного клапана давления 12 ″ × 10 ″). J Fail Anal Prev 19(3):838–843

Статья Google Scholar

Sotoodeh K (2020) Разработка численного метода для проверки повышения надежности критически важных предохранительных клапанов во время работы за счет внедрения онлайн-мониторинга. Sens Imaging 21 (1): 1–19

Артикул Google Scholar

Sotoodeh K (2021d) Обзор уплотнения штока клапана для предотвращения утечек из клапана и его влияние на работу клапана. J Fail Anal Prev 21(1):9–16

Статья Google Scholar

Сотоодех К. (2022b) Математический анализ и обзор шума в промышленной арматуре. J Mech Sci Technol Adv. https://doi.org/10.1007/s42791-022-00046-2

Артикул Google Scholar

Sotoodeh K (2023) Промышленная арматура: расчеты для проектирования, производства, эксплуатации и принятия решений по безопасности, 1-е изд. Wiley, Хобокен

Google Scholar

Sotoodeh K (2021a) Практическое руководство по трубопроводам и арматуре для нефтегазовой промышленности, 1-е издание. Elsevier (издательство Gulf Professional). ISBN 9780128237960

Sotoodeh K (2021b) Повышение безопасности и надежности клапанов и приводов для морской нефтегазовой промышленности за счет оптимизированной конструкции. Университет Ставангера, Норвегия. Doctor Philosophiae (доктор Филос) UiS № 573. Факультет науки и техники. ISBN: 978–82–7644–987–7

Sotoodeh K (2021c) Подводные клапаны и приводы для нефтегазовой промышленности, 1-е издание. Elsevier (издательство Gulf Professional). США. ISBN: 9780323906050

Сотоодех К. (2022a). Анализ безопасности и надежности дисковых затворов в морской нефтегазовой отрасли. Безопасность и надежность, стр. 1–23

Стюарт М. (2014) Наземные производственные операции: Том 2: проектирование систем и сооружений по обращению с газом (Том 2), 3-е издание. Издательство Gulf Professional (Elsevier). США. ISBN: 978-0-12-382207-9

Storni M (2021) Дигестор Дени Папена и его европейское распространение восемнадцатого века. Br J Hist Sci 54 (4): 443–463

Артикул Google Scholar

Sukairaji A, Zaria UA, Mohammed-Dabo IA (2021) Моделирование и оценка воздействия высокого противодавления (HBP) на сеть факельной системы нефтеперерабатывающего завода. Saf Eng 11(2):73–78

Статья Google Scholar

Суинделл Р., Изучи Х., Карчуб Д., Эйлерс Д., Манн Дж.А. (2022) Прогнозирование акустической вибрации стенки трубы, вызванной клапаном сброса давления. В: Конференция по сосудам под давлением и трубопроводам (том 86168, стр. V003T04A009).). Американское общество инженеров-механиков (ASME). США

Совет по расследованию химической безопасности и опасностей США (1998 г.) Отчет о расследовании катастрофического превышения давления на сосуде. Отчет № 1998-002-I-LA

Valsource International LLC (2018) Обзор предохранительных клапанов. [онлайн] доступно по адресу: https://www.valsource.net/overview-of-safety-relief-valves/ [дата доступа: 30 ^th ноября 2022 г.]

Ville JL, Saint-Jalm R , Ле Серф Э., Айдельсбургер М., Насимбен С., Далибар Дж., Беньон Дж. (2018) Распространение звука в однородном сверхтекучем двумерном бозе-газе.
