Принцип работы инвертора сварочного – сварка и резка металла сварочным инвертором

Обработка различных видов металла ― один из самых перспективных видов коммерческой деятельности, поскольку именно обработка всегда востребована. Металлические конструкции и изделия используются повсеместно, в самых разных сферах. Спрос на резку металла никогда не пропадет окончательно — по крайней мере, в ближайшем будущем.

В этом деле присутствует возможность выбора среди широкого разнообразия методов, технологий и оборудования. У Вас целиком и полностью развязаны руки ― выбирайте наиболее подходящую технику для резки металла, комплектуйте по своему усмотрению производственную линию и выбирайте оптимальные материалы для обработки. Что касается оборудования для резки металла, то среди современных видов такой техники выгодно выделяется сварочный инвертор.

Попробуем разобраться, что же представляет из себя этот прибор и определим принцип работы инвертора сварочного, сферы его применения и главные преимущества.

Принцип работы инвертора сварочного

Инвертор относится к категории сварочных электрических приборов, и характеризуется просто потрясающими рабочими характеристиками. По своим параметрам (как сварочным, так и физическим), инверторы заметно обходят классические виды сварочного оборудования. Стоит поработать хотя бы день с таким инвертором для того, чтобы понять, насколько устарели классические сварочные аппараты.

Сварочный инвертор, по сути, является своеобразным «возбудителем» сварочной дуги, которая возникает между поверхностью обрабатываемого материала и электродом. Прибор выполнен в виде компактного ящика с трансформатором, в котором заключена достаточная мощность для того, чтобы вырабатывать ток большой силы для поддержания упомянутой сварочной дуги.

Итак, как работает сварочный инвертор? Как известно, стандартный электрический ток домашней сети не годится для сварочных работ, а инвертор нужен именно для того, чтобы преобразовывать напряжение до нужной кондиции.

Когда прибор включается, напряжение поступает на первичный выпрямитель, где и происходит процесс превращения переменного тока в ток постоянный. Далее, ток за счет мощных высокочастотных транзисторов и тиристоров поступает в блок инвертора.

После этого, напряжение высокой частоты поступает на трансформатор, который снижает это напряжение, параллельно повышая его силу. Во вторичном выпрямителе ток необходимого напряжения снова преобразуется в состояние постоянного тока, затем через кабель, передаваясь напрямую на сварочный электрод.

Естественно, это самое простое объяснение того, как работает сварочный инвертор. На деле, прибор имеет куда более сложное и многослойное устройство.

Область применения

Благодаря замечательным сварочным характеристикам, резка металла сварочным инвертором нашла применение в самых разных сферах человеческой деятельности. Везде, где нужно произвести сварочное соединение или резку, может смело использоваться такой прибор. Технику целесообразно применять как в бытовых, так и в производственных, промышленных условиях.

Основная сфера использования ― это, конечно, электродуговая резка металла. Однако инвертор также пригодится в ручной дуговой, аргонно-дуговой, полуавтоматической, плазменно-дуговой резке. В зависимости от сферы применения, условия использования инвертора могут меняться, но основные технические нюансы остаются без изменений.

Преимущества сварочного инвертора в резке металла

Выше Вы уже смогли узнать, как варить сваркой инверторной, а также где используется подобный прибор — можем сказать, что это еще не все. Определим основные преимущества данного оборудования. Во-первых, из числа достоинств, стоит выделить компактные размеры, малый вес, легкость в обращении, простоту в регулировке, высокий коэффициент полезного действия, а также практичность.

В зависимости от типа обрабатываемого материала и сечения электрода, пользователь может подбирать оптимальные характеристики тока в процессе работы. Это очень мобильный прибор, который владелец может легко транспортировать и переносить с места на место.

Прибор потрясающе справляется со своими задачами, и никогда не подводит владельца. Надежность ― фактор, за который люди соответствующей профессии так полюбили именно инверторы.

Покупка сварочного инвертора ― отличное решение для тех, кто хочет уйти от громоздкой и малофункциональной техники классического образца. Помимо всего прочего, радует тенденция к снижению цены на сварочные инверторы. Люди, работающие в сфере обработки металла, видят эту тенденцию, и потому все чаще интересуются в интернете вопросом о том, как варить сваркой инверторной, где ее купить, как выбрать и т.д.

---

Поделитесь со своими друзьями в соцсетях ссылкой на этот материал (нажмите на иконки):

Удобство использования сварочного инвертора и принцип его работы

Сварочные инверторы постепенно вытесняют традиционные сварочные аппараты с рынка бытовых и строительных услуг. Принцип работы сварочного инвертора на порядок выше производственных характеристик классических агрегатов сварного промысла. Процесс замещения идет стремительно, и, без сомнения, наступит день, когда такие аппараты полностью заменят традиционное сварочное оборудование.

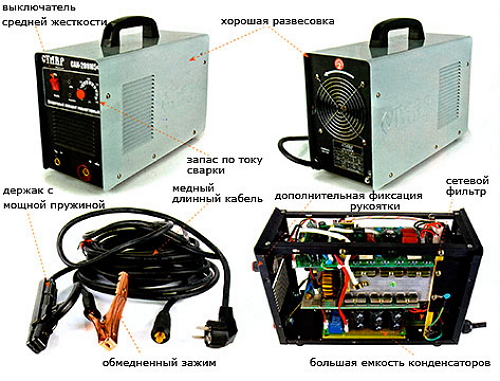

Конструкция сварочного инвертора.

Инвертор: устройство и принцип действия

Слово «инверторный» подразумевает тип источника питания, а не методику сварки электродугового плана, как многие думают. Инверторы появились не вчера. Это произошло в 70-х годах прошлого столетия. Все эти годы устройства совершенствовались: производители начинили свою продукцию электроникой, добавили множество полезных функций. Со временем аппараты стали более надежными, что не отразилось на цене – напротив, она заметно снизилась.

Устройство сварочного инвертора включает два преобразователя энергетического потока, работающих на основе электричества повышенной интенсивности и управляемых микропроцессором с электронной начинкой.

Принципиальная схема сварочного инвертора.

В процессе работы сварной агрегат преобразует поступающий постоянный ток в силу переменного тока более высокой частоты. Процесс преобразования называют «инвертированием». В его основе – ступенчатое увеличение энергии тока до максимального при выходе.

Принцип работы инвертора подразумевает несколько ступеней:

1. К выпрямителю подходит ток от основной сети, частота его – 50 Гц.
2. Поступившую энергию тока сглаживает фильтр, на выходе данного этапа – постоянный ток.
3. Полученная энергия постоянного тока инвертируется специальными транзисторами в ток переменного плана, частота его уже выше – до 50 кГц.
4. На следующем этапе высокая частота напряжения выходит на более низкий уровень, снижаясь, примерно, до 70 В; ток достигает нужных для сварного дела 200 А.

Основное техрешение инверторного сварочного аппарата – высокая частота тока. Именно благодаря ей достигается колоссальное преимущество работы с инвертором по сравнению с традиционными ресурсами питания сварной дуги.

Для примера принципа работы можно взять сварочный агрегат мощностью в 160 А, которого достаточно для работы на электроде 4 мм. Если придется включать его в сеть на даче или в гараже, то лучше проверить напряжение сети, рассчитанной на 220 В. При заниженном напряжении возможно залипание электрода. Если напряжение в сети слишком низкое, то система может не запуститься. В этом случае придется брать другой сварочный инвертор большей мощности или приспосабливаться варить более тонким электродом.

Читайте также:

Как правильно использовать кабель сварочный.

Особенности применения кислородных баллонов.

Про осцилятор читайте здесь.

Вернуться к оглавлению

Работа с инвертором: оборудование и этапы сварки

Блок-схема полумостового инвертора.

Для сварки инвертором под рукой надо иметь:

• собственно сам аппарат;
• перчатки, сшитые из ткани грубой текстуры;
• сварную защитную маску;
• куртку.

Этапы сварного дела со сварочным инвертором:

1. Выбор электродов, для инверторной сварки нужны будут электроды до 5 мм.
2. Настройка мощности тока, которая зависит от выбранного размера электрода (как правило, производители предусматривают на панели регулятор с указанием необходимой мощности).
3. Подключение клеммы массы к свариваемым кромкам материала; электрод, во избежание залипания, быстро подносить не следует.
4. Запал дуги; электрод надо подносить под углом, периодично дотрагиваясь до свариваемого материала для активизации выбранного электрода, затем вести им вдоль шва, не делая перпендикулярных движений, иначе можно получить нежелательный эффект разбрызгивания металла.
5. Завершающий этап: после получения шва необходимо убрать накипь металла, окалину обычно убирают небольшим молотком.

Чтобы шов получился красивым, правильным и прочным, нужно при работе этот шов хорошо видеть, не загораживать его электродом.

Вернуться к оглавлению

Все о парниках и теплицах – parnikiteplicy. ru.

Преимущества работы со сварочным инвертором

Важное достоинство инвертора – его легкость. При довольно высокой мощности дуги вес аппарата редко достигает 10 кг, а средний его вес – 5 кг.

Работать с инвертором удобно из-за высокого КПД, доходящего почти до 100%.

Способы подключения сварочного инвертора.

Еще одно удобство использования инвертора – в низком потреблении энергии. Аппарат работает на вдвое заниженном количестве энергии по сравнению с традиционными сварочными агрегатами.

Инверторный аппарат удачно сочетает максимальные характеристики напряжения и энергии тока, что позволяет работать при сварке в различных режимах.

Удобство работы заключается еще и в том, что, в отличие от обычного трансформатора, у инвертора постоянно контролируется процесс происходящего электронным микропроцессором, который подстраивает электрические параметры под нужный режим сварочной работы.

Принцип работы инвертора таков, что недостатков в его использовании нет. Конечно, как и прочие приборы, они нередко выходят из строя. Основная неисправность – поломка микропроцессора, что происходит из-за халатного отношения к аппарату в плане хранения и неправильной эксплуатации.

Если следовать правилам работы с агрегатом, то инвертор станет незаменимым помощником и дома, и на производстве. Он будет отлично работать, не ломаясь, до тех пор, пока не будет разработан и предложен покупателю более современный и совершенный по техническим характеристикам агрегат.

Принцип работы ВЧ-сварочного аппарата для пластика

Высокочастотная волна ВЧ-сварочного аппарата для пластика относится к электромагнитной волне с частотой более 100 кГц, которая относится к высокочастотному электромагнитному полю (также называемому высокочастотным электромагнитным полем). поле), создаваемое самовозбуждающимся генератором высокочастотной колебательной лампы (также известной как электронная лампа).

Аппарат для высокочастотной сварки пластика в основном используется в промышленности. С точки зрения классификации мощности, большая часть мощности на рынке составляет от 1,5 киловатт до 100 киловатт, из которых ВЧ-машины мощностью 4 киловатта, ВЧ-машины 5 киловатт и ВЧ-машины мощностью 8 киловатт являются наиболее распространенными моделями.

Классификация моделей ВЧ-машин для сварки пластмасс:

Существуют двухголовочные ВЧ-машины, двухголовочные пневматические ВЧ-машины, одноголовочные нажимно-дисковые ВЧ-машины, роторно-дисковые ВЧ-машины, дисковые трехпозиционные ВЧ-машины. и нестандартные ВЧ машины.

Полноавтоматическая машина HF является самой популярной моделью в последние годы, потому что рабочая сила становится все более и более дорогой, и все относительно гонятся за эффективностью. Этот тип моделей прост в эксплуатации, эффективен и экономит затраты и рабочую силу, что соответствует требованиям, упомянутым выше.

Принцип работы аппарата для высокочастотной сварки пластика также использует тепловую энергию, но он отличается от принципа работы обычного нагревательного аппарата. Обычная машина использует верхнюю или нижнюю матрицы для медленного проникновения тепла для сварки, в то время как машина для сварки пластика HF сваривает вместе мгновенной тепловой энергией. Таким образом, если продукт прессуется обычным нагревом, это вызовет деформацию прессованного пластикового продукта. Тем не менее, высокочастотная сварка пластика охлаждается мгновенным нагревом и мгновенным отключением питания, поэтому прессованный продукт более красив и элегантен, чем обычные нагревательные машины. Следовательно, некоторые эффекты, которые не могут быть достигнуты с помощью обычных нагревательных машин, но могут быть достигнуты с помощью высокочастотных сварочных аппаратов для пластмасс.

ВЧ-сварочный аппарат для пластмасс должен иметь при работе высокочастотные пресс-формы. Высокочастотные пресс-формы изготавливаются из металлических материалов. Среди них медные формы являются лучшими, потому что медь проводит быстро и стабильно, в то время как железо является худшим, потому что железо не такое проводящее, как медь, и будет ржаветь после нагревания. В общем, мы рекомендуем не использовать железо и что лучше всего среди них сталь, железо и алюминий. Таким образом, если есть пресс-формы для блистерного давления вверх и вниз, мы предлагаем алюминий для изготовления нижней формы и медь для изготовления верхней формы, чтобы сэкономить затраты и получить хорошие результаты. Хотя, если блистер и бумажная карта подходят, вы можете использовать алюминий для изготовления пресс-форм.

Аппараты для высокочастотной сварки пластика имеют множество применений, таких как блистерная упаковка, блистерная картонная упаковка, мягкие пластиковые пакеты из ПВХ, тиснение кожи, надувные игрушки, солнцезащитные козырьки для салона автомобиля, автомобильные коврики и упаковка для электроники.

• 15 марта 2021 г.11. Разница между высокочастотной волной и ультразвуковой волной: Высокочастотная и ультразвуковая волна – это два разных понятия. Высокочастотный относится к электромагнитной волне с частотой…view
• 30 августа 20211. Основной принцип высокочастотной машины для сварки пластмассВ высокочастотной машине для сварки пластмасс используется высокочастотное оборудование для использования высоковольтного выпрямления и самозащиты. возбуждаемый высокочастотный электро… вид
• 29 июня 2021 г. Высокочастотная машина используется во многих отраслях промышленности, например, для изделий из пластика и печати на ткани для одежды, а также может использоваться для обработки деталей изделий. Поэтому он …посмотреть
• 5 января 2021Надувные бассейны используются для детских бассейнов из ПВХ, сварки резервуаров для биогаза из ПВХ, сварки резервуаров из ПВХ, а также могут использоваться для высокочастотной сварки или сращивания мягких пластиковых пл.. .view
• 5 января 2021 г. Блистерная упаковка обычно используется для упаковки различных аппаратных средств, электронных продуктов, косметики и игрушек для домашних животных. В индустрии блистерной упаковки рекомендуется, чтобы одинарная…view
• 15 марта 2021Ⅰ. Разница между высокочастотным сварочным аппаратом для пластика и блистерной упаковочной машиной: Блистерная машина (также известная как машина для формования термопластов) представляет собой тип машины, которая производит различные. ..

Что такое многоцелевой сварочный аппарат? Работа и использование

27 февраля 2023 г. 27 февраля 2023 г. | 16:32

Многоцелевой сварочный аппарат — универсальный инструмент для сварщиков-любителей и профессионалов. Аппарат позволяет пользователям выполнять различные сварочные процессы, такие как точечная сварка, сварка MIG (металл в среде инертного газа) и сварка TIG (вольфрам в среде инертного газа). В этом сообщении блога мы обсудим многоцелевой сварочный аппарат, как он работает и как его можно использовать.

Что такое многоцелевой сварочный аппарат?

Многоцелевой сварочный аппарат представляет собой устройство «все в одном», которое можно использовать для различных видов сварки. Он способен выполнять ручные и автоматизированные процессы сварки, такие как точечная сварка, сварка MIG (металл в среде инертного газа) и сварка TIG (вольфрам в среде инертного газа). Это устройство также можно использовать для резки металлов с помощью встроенного плазменного резака. Он также может выполнять процессы газокислородной резки.

Многоцелевой сварочный аппарат Рабочий

Основной принцип работы многоцелевого сварочного аппарата довольно прост. Устройство состоит из двух электродов, которые подключены к источнику питания. Когда электроды прилегают к металлической поверхности и через них протекает ток, тепло, выделяемое дугой, расплавляет металл в точке контакта, создавая сварное соединение. Этот процесс может быть выполнен вручную или с помощью автоматизированной системы, в зависимости от того, какой тип машины вы используете.

Многоцелевой сварочный аппарат Использование

Многоцелевые машины используются во многих отраслях промышленности, таких как автомобилестроение, аэрокосмическая техника, судостроение, строительство, электромонтажные работы и т. д. Они также широко используются в ремонтных работах, где они используются для соединения двух кусков металла вместе или разрезать ржавые болты или компоненты, которые со временем подверглись коррозии.
