Клеевой пистолет устройство внутри

Ремонт термоклеевого пистолета своими руками

Термоклеевой пистолет – очень удобный инструмент для домашних поделок, но иногда он выходит из строя — происходит повреждение нагревательного элемента.

Мне удалось восстановить работоспособность этого девайса…

Для ремонта термоклеевого пистолета я применил в качестве нагревателя позистор из системы размагничивания кинескопа импортного цветного монитора (в телевизорах тоже есть аналогичная деталь).

Для работы необходимо приготовить:

• отвёртка крестовая малая;
• ножовка слесарная или шлифовальный станок;
• напильник;
• паяльник;
• позистор из системы размагничивания цветного кинескопа;
• изолента ПХВ;
• лента ФУМ;
• полоска медной фольги;
• слюда;
• тестер, мультиметр или омметр (для контроля сопротивления изоляции).

Описание ремонта пистолета

Разбираем пистолет: выкручиваем и прибираем саморезы, отпаиваем выводы от повреждённого нагревателя, снимаем теплоблок , снимаем скобу прижимающую нагреватель, аккуратно разбираем нагреватель, по возможности сохраняя плёнку-изолятор.

Приступаем к ремонту — Теплоблок дорабатываем: спиливаем ножовкой или стачиваем на наждаке часть отсека отделения нагревателя – оставляем только переднюю стенку. Место под нагреватель также шлифуем для уменьшения теплового сопротивления.

Позистор состоит из корпуса, крышки, активного элемента дисковой формы, 2х пружинящих лепестков. Маркировка на моём позисторе была такая: А 180М См 65( буква «м» частично вписана в букву «С»- вероятно торговый знак производителя).

Проверить работу нагревателя можно аккуратно открыв крышечку корпуса и на 1 минуту подать на выводы напряжение 220 вольт от сети, с соблюдением электробезопасности. После отключения можно убедиться в достаточно сильном нагреве дискового элемента.

Для использования в приборе оставляем один лепесток, диск, и корпус.
У корпуса отпиливаем одну сторону и часть донышка, удаляемые элементы выделены красным.

Далее производим сборку: на теплоблок помещаем кусочек плёнки – изоляции от старого нагревателя (можно попробовать слюду, если старая плёнка сильно повреждена), плоский лепесток от старого нагревателя, диск, пружинящий лепесток от позистора вместе с корпусом.

Сборка сжимается для более плотного контакта, с усилием обматывается ПХВ-изолентой для сохранения нажатия на 1-2 слоя, далее – лентой ФУМ или другим теплоизолятором, а сверху делается бандаж с замком из кусочка медной фольги.

Провода подпаиваем к выводам лепестков, провод укладываем в корпусе пистолета, скручиваем половинки корпуса, измерительным прибором убеждаемся в отсутствии проводимости между выводами сетевой вилки и соплом теплоблока, проверяем работу устройства. (Объем нового нагревателя немного выше старого, поэтому в корпусе щель между половинками будет немного шире – не надо перетягивать саморезы!)

Автор – Мануйлов В.П.

П О П У Л Я Р Н О Е:

Закончилась зима, наступают садово-огородные заботы. В течение весенне-летнего сезона бывают затяжные дожди, но также наступают и периоды засухи. Поговорим сегодня о поливе автополиве.

Чтобы не зависеть от дождя, лучше сделать свою систему автополива.

Поливные системы можно условно разделить на 3 группы: системы, имеющие съёмные и стационарные элементы; автономные — это сложные инженерные сооружения, установленные в саду круглый год; сезонные — когда надобность в поливе отпадает, их сворачивают и убирают на зимнее хранение.

Электронный стабилизатор напряжения — памятка по выбору

Мы не будем сейчас пускаться в долгие разъяснения по каждому конкретному случаю. Мы приведем ряд полезных советов, которыми стоит руководствоваться при выборе на примере электронного стабилизатора Lider. Подробнее…

Всё больше популярность набирают энергосберегающие лампы. Они намного меньше потребляют электроэнергии, чем обычная лампа накаливания. Можно много говорить о плюсах и минусах люминесцентных ламп, называемых энергосберегающими. Но они также недолговечны и часто не всегда оправдывают средства, потраченные на их покупку.

Источник: www.mastervintik.ru

ДОРАБОТКА КЛЕЕВОГО ПИСТОЛЕТА

Непредсказуемое поведение нагревательного элемента в китайском клеевом пистолете стало притчей во языцях. Срок службы, согласно информации пользователей интернета, варьируется от нескольких секунд после включения до пяти лет исправной работы. О мощности нагревательного элемента попадались высказывания от «практически совсем не греет» до «греет вполне удовлетворительно». Это и стало причиной возникшего любопытства, которое побудило купить для начала недорогой китайский клеевой пистолет на предмет «раскурочить – посмотреть». То есть предметно ознакомиться с конструкцией устройства, да и только. Клеевые стержни брать не стал, наверняка не понадобятся.

Схема клеевого пистолета

И вот камера плавления с установленным на ней нагревательным элементом предстала взору. Похожа на маленькую реактивную турбинку.

Сняты прижим и упорная площадка. Вот и сам нагревательный элемент. Замечу что месту установки он лежал плашмя, по центру и непосредственно контактировал с корпусом камеры плавления только одной своей плоскостью.

Разворачиваю довольно небрежную упаковку — изолятор. Внутри просто миниатюрный керамический нагревательный элемент и два контакта для подведения к нему 220 вольт.

Присмотрелся к нагревателю повнимательней, прозвонил мультиметром стороны между собой. Звонятся, но не везде. Видимое на фото в нижней части затемнение имеется со всех сторон и полностью покрывает прилегающую торцевую сторону. Оно не звонится. Это керамическое напыление поверх нагревательного элемента. Предназначено для непосредственного контакта с корпусом камеры нагрева и передачи вырабатываемого нагревателем тепла, без помещения между ними диэлектрической прокладки. Это напыление и есть диэлектрическая прокладка. Стало понятно, что установлен нагреватель был производителем не правильно. Лежал на боку, да ещё трижды обёрнут изолятором. По существующим размерам нагревателей на площадке установки их поместится 4 штуки.

Руководствуясь здравым смыслом (насколько Бог дал) приступил к исправлению «косяков» производителя. Размеры контактов привёл в соответствие с размерами керамического нагревателя. Ровно по длине, а по высоте на 1 мм меньше.

Сделал по длине миллиметровый отгиб под прямым углом, чтобы исключить соскальзывание контакта вниз на корпус нагревательной камеры.

Вот так стали смотреться контакты в сборе с нагревателем (вид сверху).

Сопротивление сборки (находится внутри прищепки) оказалось равным 6 килоомам. Сразу стало ясно, что 20W заявленные производителем и близко не подтвердятся.

Ровно по размерам керамического нагревателя вырезал две медные пластины толщиной 2 мм. Надо же как-то заполнять пустоту на площадке установки и забирать тепло с боковых сторон нагревателя.

Пропил сделан для возможности поджатия боковых сторон. Это добавит надёжности в удержании нагревателя по месту установки и призвано улучшить теплопередачу.

Схема установки в разрезе. На рисунке есть зазоры между отдельными составляющими, в реальной сборке их быть не должно.

Сборка произведена. Нагреватель без прокладки стоит на предназначенной для этого плоскости (торце) покрытой диэлектрическим напылением, с боковых сторон токоподводящие контакты, затем с трёх сторон четыре слоя слюды (взята из старого сгоревшего паяльника), по бокам медные пластины. Уплотнение – изолятор справа из асбеста. Был под рукой кусочек, показалось, что так будет надёжней.

Здесь видно, что боковые стороны уже прижаты к медным пластинам и удерживают всю сборку, керамический нагреватель непосредственно в контакте со стенкой камеры нагрева, а эл. контакты далеко от неё.

Последним ставится на место прижим. Место соединения проводов с контактами необходимо изолировать керамическими изоляторами либо чем-то их полноценно заменяющим.

После сборки первым делом замерил токопотребление. При включении, в течение нескольких секунд, происходит постепенный скачок тока 80 – 120 – 210 мА, затем резкий скачок вниз – 20 мА. Напряжение в сети 225 – 230 вольт х 0, 02 А = максимум 4,6 Вт. А на передней панели пистолета, на виду красуется шильдик, на котором указана мощность в 20 Вт. Клеевой пистолет действительно будет иметь заявленную мощность, если установить 4 нагревательных элемента. Однако не будем мечтать а лучше посмотрим на видео динамику нагрева правильно собранного и установленного (по моему разумению) нагревательного элемента.

Температура склеивания указана изготовителем 120 градусов, она была достигнута за 2 минуты. Да, необходимо ещё нагреть и клеевой стержень, но оставшихся 3-х минут (контрольное время нагрева до начала работы 5 минут) думаю вполне для этого хватит. Специально для «Электрические схемы» — Babay iz Barnaula.

Источник: elwo.ru

Описание устройства и принцип работы клеевого пистолета

Клеевой пистолет – это компактный прибор, при помощи которого можно мгновенно склеивать различные предметы. Допускается склеивание материала в разных сочетаниях. Применение оборудования не имеет ограничений.

Им пользуются строители, радиолюбители, дизайнеры и многие другие. Затвердевание происходит в течение 1-5 минут. В воздухе не остается никакого запаха. Второе применение прибора – это создание узора или формирование картин.

Область применения

Клеевым пистолетом склеиваются различные материалы:
­

Пистолет незаменим в домашнем хозяйстве. Варианты его применения представлены в таблице.

Применение	Картинка
Если отвалилась пластина кафеля или от нее откололся кусочек, то с помощью полиуретанового клея можно быстро отремонтировать участок.
При укладке линолеума идет хорошее сцепление с основой.
Хорошо сцепляется древесина с поверхностью при установке плинтусов.
В качестве хобби рукодельницами создаются всевозможные узоры.
Расплавленным клеем хорошо соединяются между собой ткани.
С помощью такого клея крепятся стразы или искусственный жемчуг. Предварительно в него добавляется краситель.

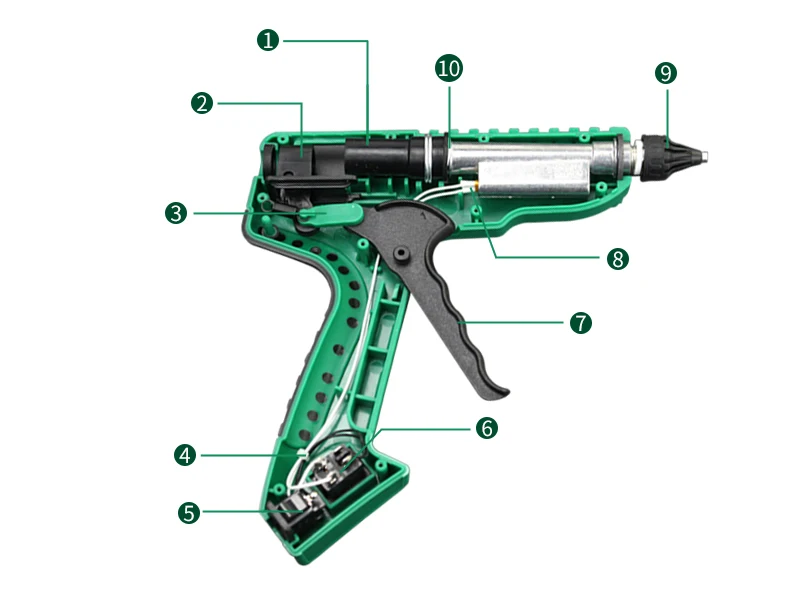

Устройство и принцип работы

В процессе работы, пистолет удерживается за рукоятку. Сверху располагается ствол, который включает в себя все элементы устройства.

При включении прибора в сеть идет нагрев ТЭНа, расположенного в нагревательной камере. К нему касается нагревательная палочка, которая плавится при температуре 105-210 градусов. При дальнейшей ее подаче создается избыточное давление, а расплавленный клей выталкивается через сопло наружу.

Корпус и рукоятка изделия

Рукоятка полая. Через нее проходят только провода, а сбоку установлен курок. В корпусе располагается все устройство. Изготавливается он из пластмассы, имеющей низкую степень теплопроводности. Связано это с нагревом внутренних деталей.

Вес устройства составляет 300 г. После его включения, располагаться прибор должен только вертикально. Нельзя поднимать его носиком вверх и класть набок. Связано это с присутствием внутри него расплавленного клея.

В нижней части ручки имеется площадка, а впереди корпуса фиксируется откидная душка. На эти точки опоры и устанавливается пистолет.

Подающий механизм

При нажатии на курок, который бывает карусельным или ползунковым, усилие передается на кольцевой толкатель. Этот элемент конструкции непосредственно контактирует со стержнем. Проворачиваемое кольцо захватывает стержень и тянет его в направлении нагревательного элемента.

Кольцевой толкатель является слабым элементом системы. Если присутствует даже небольшой брак, стержень может проскользнуть через кольцо.

Направляющая муфта

Деталь изготавливается из термостойкой резины. Одной стороной она надевается на нагревательную камеру, а в другую вводится клеевой стержень.

Муфта выполняет 2 функции:

1. Она удерживает расплавленную массу клея от вытекания в корпус прибора.
2. Создает равномерность температуры. При ее отсутствии, во время простоев в работе стержень начинал бы плавиться перед нагревательной камерой.

Это является еще одним слабым местом пистолета. В случае нагрева, при попытке провернуть стержень резина может порваться.

Нагревательная камера

Внешне – это трубка, в которой расположен ТЭН. В некоторых разновидностях приборов встраивается два ТЭНа. В таком случае нагрев стержня происходит не только в концевой части, но и по бокам.

От размера камеры и мощности нагревательных элементов зависит производительность оборудования. Этот узел конструкции является самым надежным. При правильной эксплуатации вероятность его поломки очень мала.

В этом элементе формируется выходящая струя клея. Сопла бывают прямоточные и с клапаном.
При наличии первого варианта разогретый клей движется самотеком. Подающим механизмом обеспечивается дозировка. При высокой текучести клея, он начинает выходить постоянно. Это является недостатком, поскольку идут его большие потери.

В сопло с клапаном встраивается подпружиненный шарик, перекрывающий отверстие. Открытие происходит под влиянием избыточного давления при нагревании клея. Перекрытие канала шариком никогда не идет полностью. Это связано с тем, чтобы при перегреве излишки клея могли самостоятельно вытечь.

Снаружи устанавливается защитный колпачок, чтобы избежать ожогов.
В зависимости от разновидности пистолета, сопла бывают стационарными и съемными. Каждая насадка имеет свою толщину канала. Крепится резьбовым соединением. Замена проводится только в разогретом состоянии прибора, иначе застывший клей не позволит это сделать.

Отличия клеевых стержней

При склеивании поверхностей, чаще всего используются стержни диаметром 7 и 11 мм.

Они имеют следующие характеристики:

1. Материал характеризуется высокой прочностью на изгиб;
   ­
2. В длину стержни достигаю 300 мм;
   ­
3. Хранятся при комнатной температуре;
   ­
4. Визуально прозрачные;
   ­
5. Склеивает большое количество материалов.

Существуют также разновидности цветов:

• Белый. Применяется для склеивания пластмассы, керамики, плитки.
• Черный. Хорошо клеит ковровые покрытия и кожу.
• Желтый. Используется для склеивания бумажных изделий и дерева.

Для изготовления поделок выпускаются цвета: красный, зеленый, голубой, розовый. В состав некоторых стержней входят блестящие элементы – они используются для декорирования.

Подбор мощности

В зависимости от мощности устройства, количество времени на расплавление клея затрачивается меньше. Однако следует учитывать и другие факторы. При наличии большой нагревательной камеры и невысокой мощности ТЭНа, нагрев будет происходить медленно. Но если будет обеспечен итоговый нагрев, то уменьшится расход электроэнергии и не будет риска перегрева. Мощный ТЭН в маленькой камере такой экономии не даст.

Если мощность профессиональный приборов составляет 300-500 Вт, то в домашних условиях вполне хватает 30-150 Вт. В случае нехватки расплавленного клея, придется подождать появления новой порции.
Некоторые приборы снабжаются датчиком температуры. В начале работы идет максимальный нагрев с потреблением до 200 Вт мощности. В дальнейшем включается экономный режим – 15-40 Вт.

В домашних условиях лучше приобретать невысокой мощности прибор. В течение 3-5 мин. он будет прогреваться, а затем нагрев стабилизируется. Погоня за мощностью оправдана только у профессиональных работников, где требуется многочасовая ежедневная работа.

Процесс работы

При склеивании поверхностей следует работать быстро, потому что расплавленная масса быстро застывает. Для этого заранее отмечаются точки, к которым будет вестись приклеивание.

Процесс работы пошагово представлен в таблице.

Порядок шагов	Описание	Картинка
1	Идет включение оборудования.
2	Через отверстие, расположено сзади вставляется стержень. Ожидаемое время нагрева – 2-10 минут. Параллельно идет нагрев корпуса. Если нет индикатора, то готовность оборудования проверяется путем дотрагивания до пластмассы.
3	Если после нажатия кнопки подачи из сопла появляется капля, то можно начинать работу.
4	После нажатия курка происходит движение клея. Он может наноситься на поверхность точечно или полоской. Сразу же к этому месту прикладывается склеиваемый материал.
5	Ожидаемое время затвердевания – до 5 минут. Выступивший, клей срезается ножом. После этого пистолет ставится на подставку соплом вниз.

После выработки всего стержня вставляется второй, который выталкивает остатки первого. Чтобы разъединить склеиваемые поверхности, это место хорошо нагревается.

Если в процессе работы потребуется поменять цвет стержня, а пистолет уже остыл, тогда ведется его включение на 1 минуту. Затем старый стержень выкручивается и заряжается новый. Остатки старого выталкиваются путем нажатия на курок.

Правила безопасности при работе

Чтобы в процессе работы не травмироваться, необходимо придерживаться правил техники безопасности:

1. Согласно инструкции, продолжительность непрерывной работы не должно превышать 30 мин. Затем прибор отключается и остывает.
2. Запрещается включать оборудования при отсутствии стержня.
3. Расположение кабеля должно всегда находиться сзади.
4. После разогрева пистолета нельзя дотрагиваться до сопла и клея. Это может вызвать ожоги кожи.
5. Не допускается проведение работ мокрыми руками и в помещении с повышенным уровнем влажности.
6. По окончанию работы прибор ставится на подставку в вертикальном положении. В горизонтальном положении возможно затекание клея внутрь корпуса.

Возникающие проблемы и способы решения

Причины и решения следующие:

1. Если в приборе отсутствует терморегулятор, то не всегда нагрев соответствует маркировке стержня. В этом случае необходима его замена. Также проблему решает наличие клапана в сопле.
2. Стержень зажат. Требуется его отодвинуть назад.
3. Наличие зазора между стержнем и нагревателем. Его диаметр выполняется с большой степенью точности. Если заложен размер 11,2 мм, то не допускается уменьшения до 11мм. Это является браком. В нагревательной камере за счет перепада давления происходит обратное течение клея. Необходимо замена бракованного изделия.
4. Брак в изготовлении пистолета. В перерыве между работой в сопло следует вставлять пробку. Например, зубочистку.

Другие поломки и их решение:

1. Отсутствует движение клея. Причина в засорении пистолета. Для этого он разбирается и чистится. В процессе работы требуется следить за соплом и не допускать вокруг него слипания клея.
2. Если источником питания является аккумулятор, то его энергии бывает недостаточно для разогрева клея. В таком случае ведется нагрев прибора на зарядной станции.
3. Если конструкция дешевая, толкатель может увязнуть в размягченном стержне. Требуется отключить прибор для остывания.
4. Если нет возможности нанести на поверхность точку, клей тянется в виде ниточки, то следует стержни на некоторое время положить в холодильник.

Работа стержнем без пистолета

В случае наличия стержня, при отсутствии пистолета, можно склеивать поверхности, но качество будет невысоким.

Существует 2 способа:

1. Вставить стержень в корпус шариковой ручки. После разогрева можно начинать работу. К недостаткам относится необходимость постоянного подогрева.
2. Нанести капельку клея на спичку около головки серы или отрезать кружочек стержня, разрезать по диаметру до середины и одеть на спичку. Затем головку поджечь, клей расплавиться – и можно начинать работу.

Использование клеевого пистолета является прогрессивной технологией. Кроме удобства в работе, получается высокое качество склеивания. Привлекает и быстрота затвердевания. Главное – правильно овладеть искусством работы и соблюдать все требования техники безопасности.

Источник: remboo.ru

Как выбрать клеевой пистолет

Выбор клеевого пистолета зависит от целей его применения. Количество характеристик, которые придется учесть, достаточно велико. К примеру, особое значение имеют производительность и мощность пистолета. Такие показатели являются определяющими при выборе аппарата. От них зависит, с какими комплектующими может осуществляться работа. При необходимости использования пистолета для профессиональных задач придется узнавать больше подробностей, учитывая тип питания, наличие различных насадок и функций. Должна быть качественно выполнена подсветка. Чтобы разобраться, как выбрать клеевой пистолет, стоит рассмотреть основные характеристики таких устройств и особенности их эксплуатации.

Как применяется клеевой пистолет

Самым первым клеевым пистолетом можно считать устройство, изобретенное Генри Грином. Он соорудил инструмент, при помощи которого легко было склеивать различные элементы мебели. Этот аппарат был очень большим. Для его функционирования применялся жидкий клей. Однако технологическим прорывом стало изобретение нового способа нанесения состава. Благодаря этому шов получался максимально ровным. Кроме того, он отличался высокой эластичностью и прочностью.

Когда начали применять клеевые стержни, пистолет приобрел более компактные размеры. Благодаря этому его стали использовать повсеместно. Инструмент нельзя использовать в очень редких случаях. К примеру, его не применяют для крепления различных деталей, нагреваемых при работе. Если не соблюсти это требование. Клеевой шов со временем размягчится и станет ненадежным. Кроме того, клей довольно плохо держится на полиэтилене и бетонных изделиях.

Других ограничений на использование клеевого пистолета нет. Его используют флористы, работники мебельной промышленности, дизайнеры и строители. Применяется клеевой пистолет и радиолюбителями для склеивания мелких деталей. Особенно необходим такой инструмент при соединении коммуникаций. Детали склеиваются практически мгновенно. С помощью такого аппарата можно не только соединять детали, но и создавать оригинальные узоры.

Термопистолет представляет собой тот же универсальный клей, который не имеет резкого запаха и может склеить детали в течение 1 минуты. Его используют при работе с деревом, гипсокартоном, керамикой, различными тканями и пластмассой. Также эти материалы можно сочетать. Перед использованием состава необходимо очистить и обезжирить склеиваемые поверхности.

Устройство и работа

Простота конструкции любого инструмента говорит о его надежности. Термопистолеты можно отнести к этой категории. Они обладают минимальным количеством деталей, поэтому эксплуатируются довольно долго, не теряя своих свойств. Поломки в таких аппаратах случаются довольно редко. Популярен для использования в различных отраслях клеевой пистолет Dremel.

Клеевой пистолет имеет форму, которая полностью оправдана его названием. Такое «оружие» помогает быстро справляться с различными задачами. Он имеет рукоять, которая позволяет удерживать инструмент, и ствол, через который подается состав. В нем находится основная масса комплектующих.

Там, где у простого пистолета расположен курок, имеется специальное отверстие. В него помещают клеевые стержни. Когда их вставляют внутрь корпуса, они проводятся через муфту и помещаются в специальную камеру для плавления. В этой части устройства находится ТЭН.

Та часть стержня, которая оказывается в камере для плавления, становится текучей. Благодаря этому при последующей подаче в плавильную камеру стержня внутри нее нагнетается давление, которое и выталкивает разжиженный состав. Сопло, через которое выходи клей, находится на конце ствола. Оно крепится к дулу. Понять, какой клеевой пистолет лучше, можно по характеристикам его комплектующих.

В конструкции клеевого пистолета можно выделить такие элементы:

• клеевой стержень;
• шнур питания;
• корпус;
• механизм подачи клеевого стержня;
• курок;
• нагревательная камера;
• сопло;
• муфта.

Некоторые комплектующие следует рассмотреть более детально. Довольно популярен клеевой пистолет Dremel.

Корпус может выполнять сразу несколько функций. В нем удерживаются все элементы пистолета. Пистолет не рекомендуется укладывать на бок во включенном состоянии. Это способствует перегреванию устройства и его скорому выходу из строя. Кроме того, термопистолет не следует оставлять в положении носиком вверх.

Для помещения прибора в нужное положение снизу рукояти выполняется площадка, на которую помещается инструмент. К передней части дула крепят стальную проволоку. Часть используется пластиковая подставка для клеевого пистолета. В этом случае корпус оснащается 3 точками опоры. Таким образом устройство надежно фиксируется в нужном положении.

Поскольку внутри инструмента располагаются различные элементы, которые нагреваются во время работы, корпус изготавливается из материала с невысокой теплопроводностью. Кроме того, это позволяет снизить массу устройства. Она в большинстве случаев не превышает 300 г.

Рукоять изделия имеет обычную форму и оборудована только проходящим через нее проводом. В нее помещается курок. Чтобы пистолет было удобнее использовать, на рукоять помещают резиновые вставки. При выборе устройства следует более внимательно рассмотреть клеевой пистолет Dremel.

Подающий механизм

Клеевой стержень находится в контакте с кольцевым толкателем. Эта деталь представляет собой кольцо из пластика или металла, которое принимает усилие от рычага. Затем оно проворачивается и захватывает стержень, протаскивая его в сторону нагревательной камеры.

Усилие создается за счет нажатия курка. Эта деталь может выполняться в двух вариантах – ползункового и карусельного типа. Рычаг, посредством которого передается усилие, оказывается самой слабой деталью механизма. Если давить на курок слишком сильно, она может деформироваться.

При выборе клеевого пистолета необходимо учесть качество кольца. Этот элемент может быть проблемным. Это обусловлено тем, что кольцо часто выполняется под определенный диаметр стержня. Даже если элемент будет иметь некоторый дефект, стержень начнет либо проскальзывать в кольце, либо застревать в нем.

Направляющая муфта

Такой элемент представляет собой трубку из резины. Один ее конец надевают на нагревательную камеру, в другой заводят стержень.

Стоит выделить 2 основных функции такой детали:

• Она удерживает твердую часть стержня, исключая вытекание клеевого состава в устройство из термокамеры.
• Представляет собой температурный мостик. При заведении стержня в камеру он начинал бы плавиться еще на подходе к ней.

Выполняется направляющая муфта из термоустойчивой резины. Однако она представляет собой один из самых ненадежных элементов инструмента. При перегреве механизма муфта может быть легко повреждена при проворачивании стержня или его вытаскивании из инструмента.

При использовании разных стержней они заменяются довольно просто. Сначала следует отрезать от старого элемента ту часть, которая уже зашла в муфту. Остатки предыдущего выдавливаются через сопло стандартным способом. Клеевой пистолет Dremel может иметь различные модификации направляющей муфты. В рейтинге востребованных моделей он занимает неплохие места.

Нагревательная камера

Этот элемент устройства представляет собой трубку из металла, которая служит основанием для нагревательного элемента. Различные модели клеевых пистолетов имеют разную конструкцию этой части. К примеру, на нагревательную камеру может быть установлено несколько ТЭНов. Они способны нагревать клеевой стержень в нескольких местах.

Узел нагрева напрямую влияет на мощность устройства. При повышении объема камеры нагрева увеличивается и участок стержня, который будет подвержен нагреванию.

Основной функцией такой детали является дозировка клеевого состава, выходящего из термопистолета. Дозировка массы выходящего клея выполняется при помощи механизма подачи. Такое решение имеет один существенный недостаток. Небольшой объем клея теряется во время работы. Это обусловлено тем, что при повышении текучести клея он начинает беспрепятственно вытекать наружу.

Если форсунка оборудована клапаном, внутрь ее помещают подпружиненный шарик, перекрывающий выход клея из пистолета. Клей начинает выходить из дула, когда курок нажимается, чтобы разблокировать канал.

Чтобы создать дополнительную защиту, шарик не перекрывает выход полностью. При перегревании рабочей камеры клей приобретает высокую текучесть и вытекает наружу.

Во время работы с клеевым пистолетом всегда применяют подставку. На нее будет собираться лишний клей. При съемном сопле термопистолет имеет в комплектации насколько насадок. Благодаря этому клеевой слой может получаться разной формы. В комплекте имеются и дополнительные сопла, которые имеют удлиненный носик. Это позволяет облегчить доступ к труднодоступным местам.

Технические характеристики

Большое количество функций и технических элементов не всегда является критерием выбора клеевого пистолета. Такие устройства могут выбираться для различных задач. Если выбирать пистолет неправильно, некоторые функции могут оказаться невостребованными.

Под мощностью клеевого пистолета подразумевают количество Вт/ч, потребляемых ТЭНом. Чем более высокой оказывается такой показатель, тем быстрее расплавляется клей. Однако стоит учитывать производительность и экономичность устройства. Например, если устройство оборудовано небольшим ТЭНом и довольно большой камерой, электричества будет потребляться меньше, чем в случае маленькой камеры и большого нагревательного элемента.

Может получиться, что прибор может эксплуатироваться на невысокой мощности. Тогда при расходовании имеющегося запаса клеевого состава придется выжидать определенное время, пока в камере для нагрева расплавится остальной клей.

У многих производителей камеры для нагрева в пистолетах оборудуются датчиком температуры. Это позволяет автоматически отрегулировать мощность устройства. Когда камера является холодной, потребление становится максимальным. Оно доходит до 200 Вт. Когда достигается нужная температура, включается экономичный или стандартный режим. В этом случае нагревательному элементу требуется от 15 до 40 Вт.

Если не критично, пистолет нагревается до оптимальной температуры за 3-5 мин. Однако приобретать очень мощное устройство для стандартных задач не имеет смысла. Если с устройством предполагается работать долго и постоянно, лучше при выборе уделить внимание такому показателю, как производительность. При необходимости выполнять работу максимально быстро следует купить устройство, которое имеет регулятор мощности.

Температура расплава

Поскольку клеевой пистолет применяется при работе со множеством материалов, стоит учесть, что они в разной степени подвержены нагреву, а для некоторых из них необходимо использовать клей с невысокой температурой плавления. К примеру, для бумаги и тканей необходимо использовать пистолеты, которые эксплуатируются при 105 градусах. Кроме того, такие устройства могут эксплуатироваться в нескольких режимах.

Заключение

Как видно, клеевые пистолеты являются довольно востребованными устройствами, которые применяются в различных сферах деятельности. Они используются для множества задач, поэтому при выборе устройства важно обращать внимание на все его характеристики.

Источник: bouw.ru

Устройство и изготовление клеевого пистолета в домашних условиях

Популярность этот вид паяльника приобрёл из-за того, что его используют во многих отраслях. Устройство клеевого пистолета простое. Он лёгкий и стоит мало. Во многих случаях он незаменим. Строители пользуются им для фиксации конструкций, заполнения швов, склеивания. Часто используют устройство дизайнеры, флористы и мастера, которые занимаются рукоделием и созданием поделок. Без него трудно, а иногда и невозможно создать памятные подарки или сделать ремонт в доме и квартире.

Радиолюбителям, моделистам-конструкторам и ремесленникам прибор тоже необходим. Без него трудно зафиксировать проводки и микросхемы. Полиуретановый сплав годится не только лишь для отделки поделок. Применяют пистолет для построения каркасных сооружений из проволоки, рисования цветным клеем на вещах, создания из капель необычных шариков. Пистолетом придают определённую форму стилизованным печатям для декора открыток, приглашений и сувениров. Из клеевого пистолета можно делать молды. Есть даже люди, заклеивающие им обувь.

Особенно известны приборы фирм «Bosch», «Brauberg», «Dexter», «Dremel», «Gluepen», «Metabo», «Pkp»и «Stayer». Китайские аппараты покупают из-за их низкой цены.

Устройство и принцип работы термоклеевого пистолета

Нужно знать, как прибор устроен, чтобы можно было его сделать дома своими руками.

Схема пистолета проста. Механизм является ручным прибором, где полиуретановый клей нагревается до нужной температуры. Устройство заряжается сзади стержнями цилиндрической формы разного калибра. Стержень минует втулку толкателя, резиновый приёмник, а затем он оказывается в камере, где под влиянием высоких температур, обретает клеящуюся и проникающую способность. Процесс продолжается 3–5 минут. От надавливания на курок стержень начинает функционировать по принципу поршня. Он формирует давление в плавильном резервуаре, и, используя сопло, вытесняет клей на отделываемую плоскость.

Внутренняя структура клеевого пистолета проста. Если его разобрать, то можно увидеть:

1. Узел нагрева. В нем находятся камера плавления и нагревательный элемент.
2. Механизм подачи. Его элементом является кольцевой толкатель, запускаемый рычагом, и муфта, герметизирующая «обратное направление» и предотвращающая проникание клея в углубление приспособления.
3. Сопло (форсунка, дюза). С помощью этой части прибора клей приобретает твёрдо обозначенные формы, чтобы дозировать его перемещение и перекрыть исходящий канал. Во многих приборах в форсунке находится запорный клапан, не допускающий лишнего вытекания расплавленного клея.
4. Корпус термопистолета. Его изготавливают из жёстких пластин, позволяющих уменьшить теплоотдачу от нихромовой нагревательной камеры.

Существуют модели, где при сборке устанавливаются термоотсекатель и откидная подставка.

Основные преимущества клеевого пистолета

Аппарат соединяет детали быстро, ведь период застывания разогретого клея равняется 1–2 минутам. По прошествии этого времени шов обретает наибольшую прочность и можно приступать, например, к ремонту. Не нужно ждать несколько часов, как при употреблении «Жидких гвоздей» или «Момента».

Расплавленный клей можно использовать с камнем, ПВХ, металлом, мрамором, картоном, деревом, пластиком и остальными материалами. Но его запрещено использовать при манипуляциях с бетоном и штукатуркой. Трудно применять этот аппарат с полиэтиленовыми элементами.

Соединение выходит крепкое, и не уступает механическому креплению.

Разобрать его можно лишь нагревом. Он не оставляет признаков присутствия после устранения. Шов, сделанный при помощи аппарата, великолепно сопротивляется влиянию жидкости. Запасные стержни длительное время сохраняются без утраты функциональных свойств. Процесс склеивания малозатратный. За стержни платят на 50–70% меньше, чем за клей аналогичного объёма.

Выбираем технические характеристики клеевого пистолета

Важно при выборе своего собственного устройства учесть все аспекты его работы. Нагревательный элемент влияет на мощность прибора.

Скорость обусловлена количеством ватт, но она не важна для производительности. Нужно ещё принять в расчёт вместимость термоэлемента. Если нагреватель обеспечивает клеем в нужных объемах, то его мощь не важна. Приборы класса «профи» используют 300 и больше ватт, а инструменты для любителей имеют от 30 до 150 ватт. Среди последних очень распространён «Ермак», рассчитанный на 60 вольт.

Покупая аппарат, стоит учитывать рабочую температуру расплава. Ведь есть вещества, не переносящие влияние высоких температур.

Производительность прибора часто называют скоростью. Обычно, она равняется 5–30 граммам за минуту. Питание прибора осуществляется по-разному. Большинство людей использует сетевые приборы, имеющие прикрепленный к ним провод. Есть механизмы с отстёгивающимся питающимся кабелем, а оператор может отдалиться от разъёма электрических сетей и 5–10 минут функционировать автономно. Существуют приборы, которые в ждущем режиме пребывают в зарядном устройстве.

Техника безопасности

Прибор нагревается от сети, поэтому в работе с ним нужно проявлять осторожность. Это условие необходимо выполнять, иначе можно получить ожоги или испорченные вещи.
Правила техники безопасности:

• Сам паяльник всегда должен быть под присмотром.
• Во время работы помещать на подставку.
• Неисправный аппарат перед работой нужно обязательно починить.
• Нельзя притрагиваться к кончику механизма или нагретому клею.
• Выключать, закончив работу.

Как сделать клеевой пистолет

Для создания пистолета в домашних условиях нужно знать его внутреннее устройство. Его делают из обычных бытовых приборов. Самодельный механизм не заменит того, что куплен, но в качестве временного решения подойдёт.

Как сделать наконечник

Как сделать наконечник:

1. Банку из алюминия разрезать хозяйственным ножом таким образом, чтобы получился ровный лист. Потом следует разрезать её и сформировать плоский лист. Жестянку промыть для дальнейших манипуляций.

2. Отрезание прямоугольника. Он должен быть размером 7,5 на 10 см. Вначале, используя измерительный инструмент и фломастер, начертить контуры, а потом разделить лист с помощью ножниц.
3. Свёртывание листа в конус. Для этого нужно удерживать лист горизонтально и скатывать к верхней правой грани нижнюю левую. Если не выходит сделать отверстие, то нужно отрезать конец.

4. Отрезание внешнего угла. Его срезать необходимо таким образом, чтобы вышел прямой край. Это упростит закрепление конуса изоляционной или клейкой лентой.
5. Обматывание конуса изоляционной лентой. Её вначале нужно прикрепить к середине и основанию. А затем следует обмотать место, где был срезан остроконечный уголок. Перемещаться к кончику нельзя, в противном случае изолента загорится во время нагрева аппарата.


Как сделать рукоятку

Этапы изготовления рукоятки:

• Зажигалку нужно поместить параллельно конусу, чтобы курок был направлен книзу. Его самого надо разместить над трубкой, а конец должен слегка проступать за границы трубки на зажигалке.

• Закрепление конуса лентой. Её необходимо тщательно прикрепить к трубке.

Что вам понадобится

Вещи, нужные для создания клеевого пистолета:

1. банка из алюминия;
2. хозяйственный нож;
3. ножницы;
4. прочная изоляционная или клейкая лента;
5. зажигалка для плиты;
6. палочки клея.

Как использовать пистолет

В начале работы нужно поместить палочку в конус и протолкнуть как можно дальше внутрь, не поломав при этом ее. В некоторых случаях её стоит удерживать недвижимо. Для этих целей подходят больше тонкие палочки. При работе держать зажигалку параллельно обрабатываемой поверхности. Верхнюю длинную часть конуса стоит расположить кверху. Потом нужно зажать курок на пару секунд, чтобы начал поступать клей. Когда это произойдёт, следует отпустить курок и огонь погаснет. После выполнения этих действий термоклеевой пистолет готов к использованию и им можно клеить.

В заключение

Этот механизм относительно безопасен, эргономичен и им легко пользоваться в быту. Клей из прибора нетоксичен даже в горячем, текучем состоянии. Нет мастера, который не держал его в руке и он бы его не устроил. Применяют даже для детского прикладного творчества.

Расскажите о собственном опыте использования клеевого пистолета в комментариях. Если считаете, что статья полезная, то поделитесь ею в соцсетях.

Еще немного полезной информации можно найти в видео ниже:

Источник: vseprokley.ru

Схема клеевого пистолета

Не так давно появившись на прилавках строительных магазинов, термоклей быстро завоевал популярность среди рукодельниц и домашних умельцев. Благодаря скорости склеивания и широте применения, клей и термопистолет не имеют себе равных в удобстве и доступности. Конечно, прочность соединений таким способом не самая высокая и область применения ограничена температурными рамками. Зато с повседневными задачами изготовления различных поделок своими руками термоклей справляется с лёгкостью и скоростью, удовлетворяющей большинству запросов. Для начала стоит упомянуть о мерах безопасности при работах, использующих термоклей.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Клеевой пистолет – правила выбора полезного девайса и сфера его применения
• Инструменты для дома: какой выбрать клеевой пистолет?
• Наши схемы
• РЕГУЛИРОВКА МОЩНОСТИ КЛЕЕВОГО ПИСТОЛЕТА
• Ремонт термопистолета своими руками
• ТЕРМОКЛЕЕВОЙ ПИСТОЛЕТ – ПОДБИРАЕМ САМЫЙ УДОБНЫЙ
• Устройство и ремонт клеевого пистолета
• Пистолет «Горячий клей»

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как починить клеевой пистолет (Термоэлемент) Ремонт клеевого пистолета после КЗ.

Клеевой пистолет – правила выбора полезного девайса и сфера его применения

Непредсказуемое поведение нагревательного элемента в китайском клеевом пистолете стало притчей во языцях. Срок службы, согласно информации пользователей интернета, варьируется от нескольких секунд после включения до пяти лет исправной работы. То есть предметно ознакомиться с конструкцией устройства, да и только.

Клеевые стержни брать не стал, наверняка не понадобятся. И вот камера плавления с установленным на ней нагревательным элементом предстала взору. Похожа на маленькую реактивную турбинку.

Сняты прижим и упорная площадка. Вот и сам нагревательный элемент. Замечу что месту установки он лежал плашмя, по центру и непосредственно контактировал с корпусом камеры плавления только одной своей плоскостью. Разворачиваю довольно небрежную упаковку — изолятор. Внутри просто миниатюрный керамический нагревательный элемент и два контакта для подведения к нему вольт. Присмотрелся к нагревателю повнимательней, прозвонил мультиметром стороны между собой.

Звонятся, но не везде. Видимое на фото в нижней части затемнение имеется со всех сторон и полностью покрывает прилегающую торцевую сторону.

Оно не звонится. Это керамическое напыление поверх нагревательного элемента. Предназначено для непосредственного контакта с корпусом камеры нагрева и передачи вырабатываемого нагревателем тепла, без помещения между ними диэлектрической прокладки.

Это напыление и есть диэлектрическая прокладка. Стало понятно, что установлен нагреватель был производителем не правильно. Лежал на боку, да ещё трижды обёрнут изолятором. По существующим размерам нагревателей на площадке установки их поместится 4 штуки.

Размеры контактов привёл в соответствие с размерами керамического нагревателя. Ровно по длине, а по высоте на 1 мм меньше. Сделал по длине миллиметровый отгиб под прямым углом, чтобы исключить соскальзывание контакта вниз на корпус нагревательной камеры. Сопротивление сборки находится внутри прищепки оказалось равным 6 килоомам. Сразу стало ясно, что 20W заявленные производителем и близко не подтвердятся. Ровно по размерам керамического нагревателя вырезал две медные пластины толщиной 2 мм.

Надо же как-то заполнять пустоту на площадке установки и забирать тепло с боковых сторон нагревателя. Пропил сделан для возможности поджатия боковых сторон. Это добавит надёжности в удержании нагревателя по месту установки и призвано улучшить теплопередачу.

Схема установки в разрезе. На рисунке есть зазоры между отдельными составляющими, в реальной сборке их быть не должно. Сборка произведена. Нагреватель без прокладки стоит на предназначенной для этого плоскости торце покрытой диэлектрическим напылением, с боковых сторон токоподводящие контакты, затем с трёх сторон четыре слоя слюды взята из старого сгоревшего паяльника , по бокам медные пластины.

Уплотнение — изолятор справа из асбеста. Был под рукой кусочек, показалось, что так будет надёжней. Здесь видно, что боковые стороны уже прижаты к медным пластинам и удерживают всю сборку, керамический нагреватель непосредственно в контакте со стенкой камеры нагрева, а эл.

Последним ставится на место прижим. Место соединения проводов с контактами необходимо изолировать керамическими изоляторами либо чем-то их полноценно заменяющим.

Температура склеивания указана изготовителем градусов, она была достигнута за 2 минуты. Да, необходимо ещё нагреть и клеевой стержень, но оставшихся 3-х минут контрольное время нагрева до начала работы 5 минут думаю вполне для этого хватит.

Часто при мелком ремонте в доме, не говоря уже о серьезных работах, возникает необходимость склеить что-либо из таких материалов, как пластик, дерево, ДСП, керамика, стекло, заизолировать стыки или соединение электропроводов. Все это можно легко и аккуратно сделать при помощи термоклеевого пистолета. Также, им удобно клеить бумагу, картон, кусочки тканей или фольги и т. И все это благодаря плавящемуся при высокой температуре и быстро застывающему термоклею.

Конструктивно термоклеевой пистолет состоит из расположенной в стволе тепловой камеры, с одной стороны в которую подается твердый клеевой стержень, а с другой вытекает готовый для работы расплавленный жидкий термоклей. Источником нагрева чаще всего является выделение тепла при прохождении электрического тока через тэн. Термоклеевой пистолет такого типа классифицируется как электрический. Помимо этого, роль источника тепла может играть происходящая в газе химическая каталитическая реакция.

Соответственно, клеевой термопистолет подобного типа будет газовым. В газовом термоклеевом пистолете применяется пьезоэлектрическая система поджига и используется изобутан или смесь пропан-бутан из обыкновенного баллончика для зарядки зажигалок. Заправка расположенного в ручке специального резервуара занимает около 10 секунд и ее хватает на автономную работу от полу до полутора часов, в зависимости от модели инструмента.

Большинство же представленных на нашем рынке пистолетов для термоклея относится к электрическим, которые в свою очередь разделяются на сетевые и аккумуляторные. Последние дают неограниченную свободу перемещения, но их вес с батареей более полукилограмма, что не очень удобно при выполнении тонкой работы.

Аккумуляторные пистолеты для работы тонкими клеевыми стержнями диаметром 7 8 мм Bosch PKP 7. Ее одной зарядки достаточно на 45 минут работы, а последующая полная подзарядка занимает около двух часов. В этом году компания Bosch начала продажу аккумуляторного термоклеевого пистолета GluePen, который анонсируется как ни много ни мало как новый стандарт в этой области.

Этот пистолет, или скорее карандаш, весом грамма снабжен батареей 3. Одного заряда батареи должно хватать на плавление в течение 30 минут шести клеевых стержней диаметром 7 8 мм. Затем в течение 4 — 5 часов осуществляется зарядка аккумулятора при помощи USB-устройства. У сетевых клеевых термопистолетов провод внутри ручки идет или сразу напрямую к тэну или через контролирующую работу инструмента микросхему.

Второй вариант повышает стоимость термоклеевого пистолета, но это позволяет не опасаться перегрева и более рационально контролировать мощность инструмента на этапе начального плавления, в рабочем и ждущем режимах. Если клеевой пистолет не снабжен контроллером, то при длительных перерывах в работе его следует отключать от сети. В этом случае более удобными в работе будут модели с выключателем на корпусе. Принимая во внимание накладываемое длиной сетевого шнура ограничение в мобильности, производители начали выпускать модели с отстегивающимся шнуром или со специальной подставкой-штекером, от которой идет сетевой шнур.

Такие клеевые пистолеты имеют специальную конструкцию тепловой камеры, которая предусматривает сохранение тепла в течении 10 — 15 минут после отключения питания. Клеевой стержень подается в тепловую камеру с тыльной стороны ствола, проходя через кольцо толкателя и упорную направляющую муфту. Толкатель соединен с курком, при нажатии на который термоклеевой стержень продвигается вперед, выдавливая из тепловой камеры дозу расплавленного жидкого клея.

В клеевых пистолетах применяются курки двух типов: карусельный поворотный и ползунковый. В первом случае движение карусельного курка является поворотом вокруг оси, находящейся в точке его крепления к корпусу. То есть, нажимая с определенным усилием на нижнюю часть, мы приводим в движение в противоположном направлении верхнюю часть курка.

Ползунковый курок весь целиком движется параллельно стволу пистолета независимо от точки нажатия. Относительно удобства работы, то более комфортным считается карусельный курок. Можно еще встретить дешевые китайские термоклеевые пистолеты, в которых стержень термоклея подается вручную, но рассматривать их как рабочий инструмент несерьезно.

При входе в тепловую камеру располагается упорная направляющая муфта резиновый трубчатый приемник. Этот элемент конструкции призван предотвращать попадание расплавленного термоклея в полость корпуса пистолета. В силу специфики работы эта направляющая муфта часто оказывается причиной поломки инструмента. Поскольку трубчатый приемник постоянно испытывает циклы нагрев — охлаждение, то со временем даже самая качественная резина стареет и в ней образуются трещины. Чаще всего они появляются в месте крепления муфты к тепловой камере, под обжимной пружиной.

В результате нарушения целостности муфты расплавленный термоклей попадает внутрь корпуса пистолета уничтожая изоляцию проводов и вызывая короткое замыкание. Поэтому не следует крутить и пытаться вытянуть обратно вставленный клеевой стержень. Если он не подходит для работы, то лучше обрезать выступающую часть и доплавить оставшуюся внутри корпуса.

У многих моделей термоклеевых пистолетов конструкцией предусмотрено специальное смотровое окно, с помощью которого можно видеть остаток используемого стержня и в некоторой мере отслеживать состояние муфты. Расплавленный термоклей подается в нужное место через расположенное в конце ствола специальное сопло.

Изготавливается оно из металла, а сверху, во избежание ожогов, покрывается изоляционным слоем резины или силикона. Конструктивно такая защита представляет собой подпружиненный шарик, который в ждущем режиме перекрывает отверстие сопла клеевого пистолета.

Однако следует учитывать, что ни в одной модели термоклеевого пистолета сопло не перекрывается полностью и немного клея будет в любом случае подтекать. Это сделано специально для стравливания избыточного давления в тепловой камере. Поэтому, устанавливая инструмент на подставку, под сопло следует подкладывать кусок картона. Также обязательно вытирайте сопло о картон по окончанию работы. Кстати о подставке — она должна быть в обязательном порядке у выбранной модели инструмента.

Если класть горячий пистолет набок, то ухудшается рассеяние избыточного тепла от тепловой камеры, что может вызвать перегрев. Помимо этого поверхность под инструментом также будет довольно сильно нагреваться. Откидная проволочная ножка-подставка в передней части ствола не всегда достаточно надежно фиксирует инструмент. При выборе клеевого термопистолета следует отдавать предпочтение моделям, у которых подставка достаточно широкая для надежной опоры и включает в себя элементы корпуса.

Производители предлагают сегодня широкий модельный ряд термоклеевых пистолетов, которые комплектуются сменными соплами. Это может быть полезным при использовании инструмента для доставки клея в труднодоступные места удлиненное тонкое сопло , для намазывания широкой полоски клея плоское сопло и т. Разумеется, это увеличивает стоимость такого клеевого пистолета, но окупается при регулярном выполнении подобных работ.

Сопло и тепловая камера объединяются посредством резьбового соединения.

Инструменты для дома: какой выбрать клеевой пистолет?

О том, что паяльнику объективно необходим регулятор мощности известно даже мало мальски сведущему в практической электронике человеку. Повышается срок его службы и качество пайки, понижается расход электроэнергии. А чем при этом измерить появляющееся удобство производства работ и даже комфорт не знаю. А вот, что касается владельцев клеевых пистолетов , то предел их мечтаний и зачастую понимания это выключатель электропитания на рукоятке вышеназванного инструмента. А ведь здесь присутствуют всё те-же самые параметры.

Клеевой пистолет СT hot bond покупался в чип и дипе При работе с пистолетом проплавился резиновый хомутик и клей попал в.

Наши схемы

Как починил — расскажу в этой статье. Снимаем уплотнительную резинку с палочки клея — если Вы ее забыли извлечь. Снимаем курок — то, на что нажимаем для подачи клея в нагреватель. И наконец, снимаем шарнирный толкатель клеевого стержня. В последнюю очередь снимаем нагревательный элемент — электрическая часть состоящая из трубчатого нагревателя не разборной конструкции с выходным отверстием в виде конуса. Вот он, на фотографии. Место излома и склейки отмечено желтой стрелкой. После минутной выдержки нужно дать клею окончательно высохнуть.

РЕГУЛИРОВКА МОЩНОСТИ КЛЕЕВОГО ПИСТОЛЕТА

Часто при мелком ремонте в доме, не говоря уже о серьезных работах, возникает необходимость склеить что-либо из таких материалов, как пластик, дерево, ДСП, керамика, стекло, заизолировать стыки или соединение электропроводов. Все это можно легко и аккуратно сделать при помощи термоклеевого пистолета. Также, им удобно клеить бумагу, картон, кусочки тканей или фольги и т. И все это благодаря плавящемуся при высокой температуре и быстро застывающему термоклею.

Популярность этот вид паяльника приобрёл из-за того, что его используют во многих отраслях. Устройство клеевого пистолета простое.

Ремонт термопистолета своими руками

Отработав 2 года, благополучно ушёл в КЗ, вырубив автоматы. На этот раз решил взять дешевый и компактный. Апгрейд заключался в добавлении подсветки рабочей зоны. Для четкой фиксации пистолета на подставке, приклеил магнит по центру в нижней части корпуса. Судя по размеру кристалла, рабочий ток до 20 мА. Питание подсветки осуществляется через схему без гальванической развязки, которую применяют в дешевых светодиодных лампах на в.

ТЕРМОКЛЕЕВОЙ ПИСТОЛЕТ – ПОДБИРАЕМ САМЫЙ УДОБНЫЙ

Внимание покупателей подшипников. Каталог подшипников на сайте. Его применение имеет достаточно широкий спектр: от ремонтных работ и строительства до приклеивания мелких бусинок в рукоделии. Название пошло от схожести по форме с этим оружием. Термоклей, который в нём используется, наносится в разогретом виде и клеит практически всё.

Клеевой пистолет термопистолет Glue Gun HlW 7мм, тонкий носик, кнопка включения. Подробная информация о товаре/услуге и поставщике. Цена и.

Устройство и ремонт клеевого пистолета

Если вам приходится иногда склеивать ткань, натуральную или искусственную кожу или приклеивать стразы и разного рода бижутерию, то в наборе ваших инструментов обязательно должен быть клеевой пистолет. Важно лишь правильно выбрать модель пистолета, чтобы им удобно пользоваться, поскольку его можно использовать не только для рукоделия, но и других ремонтных и строительных работ. О том, как безопасно пользоваться клеевым пистолетом, как его выбрать и что им можно клеить кроме бижутерии для рукоделия.

Пистолет «Горячий клей»

ВИДЕО ПО ТЕМЕ: Ремонт тэрмо клеевого пистолета №2

By Bl st , March 7, in Ремонт. При работе с пистолетом проплавился резиновый хомутик и клей попал в корпус.. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6.

Клеевой или силиконовый пистолет нашел применение во многих отраслях, в том числе и радиолюбительстве.

При помощи термоклея можно склеить разнообразные изделия в быту, при рукоделии, творчестве и даже в промышленности. При нагреве этот клеевой состав не вреден для здоровья, прост в применении и безопасен. Для расплавления нужно приобрести клеевой пистолет — особое устройство, которое прослужит долго и пригодится профессионалу и любителю. Клеевой пистолет — универсальный прибор. Он предназначен для надежного и удобного соединения двух поверхностей, а также популярен у рукодельниц, инженеров, радиолюбителей, модельеров, флористов и дизайнеров. Термоклеевым составом можно скрепить однородные и разнородные материалы:. Пистолет склеивает изделия практически мгновенно.

Не так давно появившись на прилавках строительных магазинов, термоклей быстро завоевал популярность среди рукодельниц и домашних умельцев. Благодаря скорости склеивания и широте применения, клей и термопистолет не имеют себе равных в удобстве и доступности. Конечно, прочность соединений таким способом не самая высокая и область применения ограничена температурными рамками.

Клеевой пистолет

Содержание

• Как применяется клеевой пистолет
• Устройство и работа
  • Корпус
  • Подающий механизм
  • Направляющая муфта
  • Нагревательная камера
  • Сопло
• Технические характеристики
  • Мощность
  • Температура расплава
• Заключение

Выбор клеевого пистолета зависит от целей его применения. Количество характеристик, которые придется учесть, достаточно велико. К примеру, особое значение имеют производительность и мощность пистолета. Такие показатели являются определяющими при выборе аппарата. От них зависит, с какими комплектующими может осуществляться работа. При необходимости использования пистолета для профессиональных задач придется узнавать больше подробностей, учитывая тип питания, наличие различных насадок и функций. Должна быть качественно выполнена подсветка. Чтобы разобраться, как выбрать клеевой пистолет, стоит рассмотреть основные характеристики таких устройств и особенности их эксплуатации.

Как применяется клеевой пистолет

Самым первым клеевым пистолетом можно считать устройство, изобретенное Генри Грином. Он соорудил инструмент, при помощи которого легко было склеивать различные элементы мебели. Этот аппарат был очень большим. Для его функционирования применялся жидкий клей. Однако технологическим прорывом стало изобретение нового способа нанесения состава. Благодаря этому шов получался максимально ровным. Кроме того, он отличался высокой эластичностью и прочностью.

Когда начали применять клеевые стержни, пистолет приобрел более компактные размеры. Благодаря этому его стали использовать повсеместно. Инструмент нельзя использовать в очень редких случаях. К примеру, его не применяют для крепления различных деталей, нагреваемых при работе. Если не соблюсти это требование. Клеевой шов со временем размягчится и станет ненадежным. Кроме того, клей довольно плохо держится на полиэтилене и бетонных изделиях.

Других ограничений на использование клеевого пистолета нет. Его используют флористы, работники мебельной промышленности, дизайнеры и строители. Применяется клеевой пистолет и радиолюбителями для склеивания мелких деталей. Особенно необходим такой инструмент при соединении коммуникаций. Детали склеиваются практически мгновенно. С помощью такого аппарата можно не только соединять детали, но и создавать оригинальные узоры.

Термопистолет представляет собой тот же универсальный клей, который не имеет резкого запаха и может склеить детали в течение 1 минуты. Его используют при работе с деревом, гипсокартоном, керамикой, различными тканями и пластмассой. Также эти материалы можно сочетать. Перед использованием состава необходимо очистить и обезжирить склеиваемые поверхности.

Устройство и работа

Простота конструкции любого инструмента говорит о его надежности. Термопистолеты можно отнести к этой категории. Они обладают минимальным количеством деталей, поэтому эксплуатируются довольно долго, не теряя своих свойств. Поломки в таких аппаратах случаются довольно редко. Популярен для использования в различных отраслях клеевой пистолет Dremel.

Клеевой пистолет имеет форму, которая полностью оправдана его названием. Такое «оружие» помогает быстро справляться с различными задачами. Он имеет рукоять, которая позволяет удерживать инструмент, и ствол, через который подается состав. В нем находится основная масса комплектующих.

Там, где у простого пистолета расположен курок, имеется специальное отверстие. В него помещают клеевые стержни. Когда их вставляют внутрь корпуса, они проводятся через муфту и помещаются в специальную камеру для плавления. В этой части устройства находится ТЭН.

Та часть стержня, которая оказывается в камере для плавления, становится текучей. Благодаря этому при последующей подаче в плавильную камеру стержня внутри нее нагнетается давление, которое и выталкивает разжиженный состав. Сопло, через которое выходи клей, находится на конце ствола. Оно крепится к дулу. Понять, какой клеевой пистолет лучше, можно по характеристикам его комплектующих.

В конструкции клеевого пистолета можно выделить такие элементы:

• клеевой стержень;
• шнур питания;
• корпус;
• механизм подачи клеевого стержня;
• курок;
• нагревательная камера;
• сопло;
• муфта.

Некоторые комплектующие следует рассмотреть более детально. Довольно популярен клеевой пистолет Dremel.

Корпус

Корпус может выполнять сразу несколько функций. В нем удерживаются все элементы пистолета. Пистолет не рекомендуется укладывать на бок во включенном состоянии. Это способствует перегреванию устройства и его скорому выходу из строя. Кроме того, термопистолет не следует оставлять в положении носиком вверх.

Для помещения прибора в нужное положение снизу рукояти выполняется площадка, на которую помещается инструмент. К передней части дула крепят стальную проволоку. Часть используется пластиковая подставка для клеевого пистолета. В этом случае корпус оснащается 3 точками опоры. Таким образом устройство надежно фиксируется в нужном положении.

Поскольку внутри инструмента располагаются различные элементы, которые нагреваются во время работы, корпус изготавливается из материала с невысокой теплопроводностью. Кроме того, это позволяет снизить массу устройства. Она в большинстве случаев не превышает 300 г.

Рукоять изделия имеет обычную форму и оборудована только проходящим через нее проводом. В нее помещается курок. Чтобы пистолет было удобнее использовать, на рукоять помещают резиновые вставки. При выборе устройства следует более внимательно рассмотреть клеевой пистолет Dremel.

Подающий механизм

Клеевой стержень находится в контакте с кольцевым толкателем. Эта деталь представляет собой кольцо из пластика или металла, которое принимает усилие от рычага. Затем оно проворачивается и захватывает стержень, протаскивая его в сторону нагревательной камеры.

Усилие создается за счет нажатия курка. Эта деталь может выполняться в двух вариантах – ползункового и карусельного типа. Рычаг, посредством которого передается усилие, оказывается самой слабой деталью механизма. Если давить на курок слишком сильно, она может деформироваться.

При выборе клеевого пистолета необходимо учесть качество кольца. Этот элемент может быть проблемным. Это обусловлено тем, что кольцо часто выполняется под определенный диаметр стержня. Даже если элемент будет иметь некоторый дефект, стержень начнет либо проскальзывать в кольце, либо застревать в нем.

Направляющая муфта

Такой элемент представляет собой трубку из резины. Один ее конец надевают на нагревательную камеру, в другой заводят стержень.

Стоит выделить 2 основных функции такой детали:

• Она удерживает твердую часть стержня, исключая вытекание клеевого состава в устройство из термокамеры.
• Представляет собой температурный мостик. При заведении стержня в камеру он начинал бы плавиться еще на подходе к ней.

Выполняется направляющая муфта из термоустойчивой резины. Однако она представляет собой один из самых ненадежных элементов инструмента. При перегреве механизма муфта может быть легко повреждена при проворачивании стержня или его вытаскивании из инструмента.

При использовании разных стержней они заменяются довольно просто. Сначала следует отрезать от старого элемента ту часть, которая уже зашла в муфту. Остатки предыдущего выдавливаются через сопло стандартным способом. Клеевой пистолет Dremel может иметь различные модификации направляющей муфты. В рейтинге востребованных моделей он занимает неплохие места.

Нагревательная камера

Этот элемент устройства представляет собой трубку из металла, которая служит основанием для нагревательного элемента. Различные модели клеевых пистолетов имеют разную конструкцию этой части. К примеру, на нагревательную камеру может быть установлено несколько ТЭНов. Они способны нагревать клеевой стержень в нескольких местах.

Узел нагрева напрямую влияет на мощность устройства. При повышении объема камеры нагрева увеличивается и участок стержня, который будет подвержен нагреванию.

Сопло

Основной функцией такой детали является дозировка клеевого состава, выходящего из термопистолета. Дозировка массы выходящего клея выполняется при помощи механизма подачи. Такое решение имеет один существенный недостаток. Небольшой объем клея теряется во время работы. Это обусловлено тем, что при повышении текучести клея он начинает беспрепятственно вытекать наружу.

Если форсунка оборудована клапаном, внутрь ее помещают подпружиненный шарик, перекрывающий выход клея из пистолета. Клей начинает выходить из дула, когда курок нажимается, чтобы разблокировать канал.

Чтобы создать дополнительную защиту, шарик не перекрывает выход полностью. При перегревании рабочей камеры клей приобретает высокую текучесть и вытекает наружу.

Во время работы с клеевым пистолетом всегда применяют подставку. На нее будет собираться лишний клей. При съемном сопле термопистолет имеет в комплектации насколько насадок. Благодаря этому клеевой слой может получаться разной формы. В комплекте имеются и дополнительные сопла, которые имеют удлиненный носик. Это позволяет облегчить доступ к труднодоступным местам.

Технические характеристики

Большое количество функций и технических элементов не всегда является критерием выбора клеевого пистолета. Такие устройства могут выбираться для различных задач. Если выбирать пистолет неправильно, некоторые функции могут оказаться невостребованными.

Мощность

Под мощностью клеевого пистолета подразумевают количество Вт/ч, потребляемых ТЭНом. Чем более высокой оказывается такой показатель, тем быстрее расплавляется клей. Однако стоит учитывать производительность и экономичность устройства. Например, если устройство оборудовано небольшим ТЭНом и довольно большой камерой, электричества будет потребляться меньше, чем в случае маленькой камеры и большого нагревательного элемента.

Может получиться, что прибор может эксплуатироваться на невысокой мощности. Тогда при расходовании имеющегося запаса клеевого состава придется выжидать определенное время, пока в камере для нагрева расплавится остальной клей.

У многих производителей камеры для нагрева в пистолетах оборудуются датчиком температуры. Это позволяет автоматически отрегулировать мощность устройства. Когда камера является холодной, потребление становится максимальным. Оно доходит до 200 Вт. Когда достигается нужная температура, включается экономичный или стандартный режим. В этом случае нагревательному элементу требуется от 15 до 40 Вт.

Если не критично, пистолет нагревается до оптимальной температуры за 3-5 мин. Однако приобретать очень мощное устройство для стандартных задач не имеет смысла. Если с устройством предполагается работать долго и постоянно, лучше при выборе уделить внимание такому показателю, как производительность. При необходимости выполнять работу максимально быстро следует купить устройство, которое имеет регулятор мощности.

Температура расплава

Поскольку клеевой пистолет применяется при работе со множеством материалов, стоит учесть, что они в разной степени подвержены нагреву, а для некоторых из них необходимо использовать клей с невысокой температурой плавления. К примеру, для бумаги и тканей необходимо использовать пистолеты, которые эксплуатируются при 105 градусах. Кроме того, такие устройства могут эксплуатироваться в нескольких режимах.

Заключение

Как видно, клеевые пистолеты являются довольно востребованными устройствами, которые применяются в различных сферах деятельности. Они используются для множества задач, поэтому при выборе устройства важно обращать внимание на все его характеристики.

• Как правильно выбрать дрель для дома
• Как выбрать электролобзик
• Какой перфоратор выбрать для дома
• Выбираем электрические ножницы правильно

Как пользоваться клеевым пистолетом

Независимо от того, склеиваете ли вы дерево или занимаетесь творчеством, клеевой пистолет найдет множество применений для мелкого ремонта, улучшения дома или творческих проектов. Вы даже можете создавать украшения из клея! Узнайте, как использовать клеевой пистолет с помощью этого простого руководства. Мы разбили каждый этап, чтобы сделать процесс максимально простым для вас. Наслаждаться!

1 10

Подготовьте клеевой пистолет

Перед использованием клеевого пистолета всегда проверяйте, нет ли на нем повреждений, таких как трещины или сколы. Проверьте электрический шнур на предмет износа или разрывов. Если клеевой пистолет использовался ранее, убедитесь, что устройство отключено от сети, и очистите сопло от остатков старого клея. (Всегда очищайте клеевой пистолет сразу после его использования; см. совет 10.) Это обеспечит свободный путь для только что расплавленного клея. Вы можете сделать это сухой тканью (никогда не используйте воду на клеевом пистолете).

2 10

Выберите правильный клей-карандаш

Теперь, когда клеевой пистолет подготовлен, можно вставлять клеевой стержень. В зависимости от вашего проекта вам понадобится универсальный, цветной или столярный клей. См. наш сравнительный информационный бюллетень, чтобы сравнить их. Кроме того, клеевые пистолеты имеют разные настройки температуры (см. следующий совет). Проверьте, есть ли у вас клей-карандаш нужного типа, обратившись к упаковке клея-карандаша или на странице продукта на сайте Dremeleurope.com. И никогда не вынимайте наполовину использованный клей-карандаш из клеевого пистолета, пока он еще горячий, так как горячий клей может пролиться на кожу или другие поверхности.

3 10

Настройте клеевой пистолет на нужную температуру

Цветные клеевые стержни требуют более низкой температуры (105 градусов Цельсия), чем нейтральный клей, потому что тогда клей останется красивым и ярким. При работе с цветным клеем лучше всего использовать клеевой пистолет Dremel 930 с двумя настройками температуры. Чтобы узнать, какая температура подходит для вашего типа клея-карандаша, лучше всего обратиться к упаковке клея-карандаша или ознакомиться с нашим сравнительным информационным бюллетенем. Чтобы клей полностью прогрелся, требуется около пяти минут. Сопло будет очень горячим, поэтому будьте осторожны, не прислоняйте его к какому-либо материалу и не прикасайтесь к нему без термостойких перчаток.

4 10

Проверка клеевого пистолета

А теперь самое интересное! Направив сопло вниз, постепенно нажимайте на спусковой крючок и проверяйте горячий клей на куске подручного материала, например на картоне, чтобы убедиться, что он готов к использованию. Вы узнаете, когда клей будет готов, когда он превратится в жидкость и высвободится, когда вы нажмете на курок. Теперь попробуйте попрактиковаться с клеевым пистолетом, пока не почувствуете себя уверенно — не забывайте осторожно нажимать на спусковой крючок, чтобы контролировать поток клея. Немного клея поможет! Всегда держите сопло на безопасном расстоянии от любого материала, так как он очень горячий и может оставить следы ожога на вашем материале.

5 10

Защитите рабочую поверхность

Теперь, когда вы готовы использовать клеевой пистолет, защитите любые поверхности с помощью покрытия, такого как коврик для резки или, для небольших проектов, клеевая подушечка. Таким образом, вы защищены от любых разливов, а с клеевой подушкой клей просто стирается с силиконовой поверхности. Кроме того, используйте подставку клеевого пистолета, чтобы положить его, когда вы не работаете с ним. Никогда не кладите клеевой пистолет на бок, так как клей может капать или сопло может оставить след от ожога.

6 10

Как склеивать стекло, пластик, металл, кожу, дерево и другие материалы

При склеивании стекла, металла, пластика, кожи или дерева важно иметь сухую и обезжиренную поверхность, так как маслянистые гладкие поверхности не так легко склеиваются между собой. Если вы работаете со стеклом, протрите его спиртом или средством для мытья стекол. В противном случае используйте воду и мыло. Или, если вы работаете с деревом, слегка отшлифуйте область, которую нужно склеить, и очистите ее. Затем нанесите клей и прижмите поверхности друг к другу, пока клей не затвердеет. Для более крупных материалов может потребоваться зажим, для более мелких должно быть достаточно резиновой ленты. Оставьте на 24 часа, чтобы клей как следует затвердел.

7 10

Используйте клеевой пистолет для основного ремонта

Клеевой пистолет, особенно клеевой пистолет Dremel Glue Gun 940, идеально подходит для небольших ремонтных работ по дому, поскольку его можно использовать без подключения к сети и он поддерживает более высокую температуру. Он особенно хорошо работает с деревом и пластиком внутри помещений, но также может ремонтировать ковры и напольные покрытия. Планируете починить плинтуса? Попробуйте горячий клей для гладкой фиксации без гвоздей. И в следующий раз, когда вы будете собирать мебель, вы можете использовать горячий клей для небольших стыков, обрезки и монтажа.

8 10

Используйте клеевой пистолет для домашних работ

Вы будете поражены тем, что можно сделать с помощью пистолета для горячего клея. Например, попробуйте использовать горячий клей в качестве нескользкой бытовой техники. Просто нанесите горячий клей на нижнюю часть носков, тапочек, ковриков или боковые стороны вешалок для одежды, дайте клею высохнуть и больше не скользите!

9 10

Создание объектов из горячего клея с помощью форм

Если вы хотите проявить творческий подход с помощью горячего клея, забавный проект для начинающих — создание 3D-объектов, которые можно прикрепить, например, к фоторамкам, шпилькам или серьгам. Вы можете сделать это, просто заполнив силиконовую форму (цветным) горячим клеем. Вы можете использовать формы для кубиков льда, формы для печенья, формы для украшения торта или любые другие формы, которые вам нравятся. Вставьте горячий клей в форму, наклоняя клеевой пистолет и направляя его сначала в любые углы, а затем заполняя центр. Посмотрите этот мастер-класс, чтобы узнать, как именно это сделать.

10 10

Как удалить клей из клеевого пистолета

Когда вы закончите склеивание, всегда отключайте клеевой пистолет от сети перед его очисткой. Чтобы клей на сопле не затвердел, быстро вытрите клей сухой тканью. Сопло еще будет теплым, поэтому будьте осторожны — всегда надевайте термостойкие перчатки! Узнайте больше в этой статье. Если излишки клея уже закрепились на вашем материале и накладываются друг на друга, вы можете обрезать его ножницами. Для полосок клея: нагрейте клей феном, чтобы расплавить его, а затем сотрите тряпкой.

Пневматический дозатор клея-расплава

Пневматические дозаторы помогают наносить реактивные клеи-расплавы

Подходит ли ваш клеевой пистолет для ваших нужд? Высококачественное оборудование для нанесения играет важную роль в производстве клеев-расплавов. В зависимости от применения может использоваться как автоматическое, так и ручное оборудование: в этой статье мы представляем часть ручного оборудования, а именно систему пневматического дозатора клея, предназначенную для картриджей с реактивным клеем-расплавом из алюминия.

Этот пистолет для клея-расплава предназначен для решения некоторых проблем, характерных для большинства пневматических пистолетов для клея: он имеет встроенный индикатор уровня клея и закрытый резервуар с покрытием из ПТФЭ. Эти две конструктивные особенности позволяют сократить количество отходов клея и повысить эффективность, а также повысить надежность процесса, что приводит к снижению TOC (общая стоимость владения).

Преимущества высококачественного пневматического пистолета-распылителя клея

Реактивные клеи-расплавы можно наносить с помощью системы пневматического дозатора клея, предназначенной для нанесения шариков и точек или распыления. Пневматический клеевой пистолет для клея-расплава является хорошим выбором оборудования, особенно когда ожидается низкий или умеренный расход клея. Пистолеты для термоклея можно использовать во всех отраслях промышленности, но они имеют преимущества, которые особенно пригодятся при сборке автомобилей, упаковке и производстве электроники.

Если для ручного нанесения выбран пневматический клеевой пистолет-расплав, дозатор клея должен быть высокого качества, чтобы получить максимальную отдачу от него. Этот высококачественный пневматический клеевой пистолет обладает некоторыми характеристиками, которые делают его идеальным выбором, когда требуется малое количество отходов и высокая эффективность.

• Простота в эксплуатации: Чтобы гарантировать эффективное использование расплавителя и дозатора горячего клея, клеевой пистолет должен иметь усовершенствованную эргономику, простую настройку параметров и возможность закрывания одной рукой. Кроме того, индикатор уровня, показывающий, сколько клея еще осталось в картридже, упрощает дозирование клея-расплава.
• Минимальное обслуживание: Другим фактором, влияющим на эффективность клея-расплава в долгосрочной перспективе, является потребность в обслуживании. Высококачественный пневматический клеевой пистолет часто имеет фторполимерное покрытие (ПТФЭ) и имеет закрытый резервуар, что в совокупности снижает потребность в обслуживании: к резервуару не прилипают остатки клея, что упрощает замену картриджей и снижает частоту отказов и проблемы с обращением.
• Экологичность: эта модель пневматического дозатора клея имеет цифровое управление настройками температуры, что обеспечивает исключительную точность расплавления горячего клея. Он также имеет возможность запрограммировать автоматическое снижение температуры. Это автоматически снижает общее потребление энергии и способствует уменьшению углеродного следа. Кроме того, индикатор уровня следит за тем, чтобы весь клей был использован, картриджи не менялись слишком рано и не возникало отходов. 9№ 0086
• Универсальность: различных режимов распыления и широкий выбор принадлежностей делают этот пневматический клеевой пистолет универсальным. Кроме того, расплавитель горячего клея можно использовать для широкого спектра реактивных клеев (пока они поставляются в алюминиевых картриджах по 310 мл), что дает еще больше возможностей.
• Надежность процесса: Индикатор уровня наполнения этой модели, а также стабильная температура с микропроцессорным управлением и воспроизводимые схемы распыления повышают надежность процесса.

Суммируя все вышеперечисленные преимущества, лучшие пневматические дозаторы клея-расплава имеют отличное соотношение цены и качества. В долгосрочной перспективе он окупает первоначальные инвестиции, которые могут быть немного выше, чем в менее инновационных пистолетах для горячего клея. Наши специалисты также могут помочь вам выбрать лучший пневматический дозатор клея-расплава!

Пневматический пистолет для клея-расплава: принцип работы

Пневматический дозатор клея предназначен для клея-расплава, который поставляется в алюминиевых картриджах. Он достаточно прост в эксплуатации, имеет современный дизайн и инновационные функции.

Пневматический дозатор клея-расплава отличается современным дизайном и инновационными функциями.

После помещения картриджа клеевого пистолета в пневматический дозатор клея и включения устройства картридж протыкается двумя шипами: один протыкает кончик картриджа, а другой проходит через верхнюю часть алюминиевого картриджа. Когда нажимается спусковой крючок термоплавкого клея, сжатый воздух поступает в картридж, выгружая клей. Обратите внимание, что клей и сопло могут быть горячими до 200°C.

Эта модель также имеет индикатор уровня заполнения, который сообщает, сколько клея-расплава осталось в картридже, и показывает, когда картридж необходимо заменить.

СОВЕТ: Для достижения максимальной эффективности по крайней мере два запасных картриджа должны храниться в подогревателе картриджей, что устраняет необходимость в длительном нагреве картриджей в пневматическом дозаторе клея. Пневматический дозатор клея для термоклеев должен иметь современный дизайн и инновационные функции.

Купить клеевой пистолет для клея-расплава

Не всегда легко найти подходящий пневматический дозатор клея-расплава: существует множество моделей, цен и характеристик. Если вас интересуют высококачественные пневматические клеевые пистолеты от производителей с проверенной репутацией, свяжитесь с нами и свяжитесь со специалистом. Наши специалисты будут рады помочь вам купить клеевой пистолет, который повысит эффективность ваших процессов и сократит количество отходов.

Свяжитесь с нами сейчас и убедитесь, что вы не упустите лучшие предложения: высококачественные продукты, обслуживание и консультации по покупке, тестированию и внедрению, а также услуги по ремонту, когда это необходимо.

---

Свяжитесь с нами

Комбинированный набор AdTech Mini Hot Glue Gun

Дата последнего обновления: 27 апреля 2020 г.

Оценка DWYM

Зачем доверять DWYM?

DWYM — ваш надежный источник отзывов о продуктах. Вместе с нашими штатными экспертами наша команда анализирует тысячи отзывов о продуктах с самых надежных веб-сайтов. Затем мы создаем один простой для понимания обзор. Учить больше.

Показать содержимое

Содержание

1. Наш дубль
2. Характеристики
3. Технические характеристики
4. От производителя
5. Обзоры экспертов
6. Общий рейтинг
7. Наше руководство по покупке аппликатора горячего клея
8. Наш совет по аппликатору горячего клея

Мы рассмотрели лучшие аппликаторы горячего клея и просмотрели обзоры на некоторых из самых популярных обзорных сайтов. Благодаря этому анализу мы определили лучший аппликатор горячего клея, который вы должны купить.

Обновление от 27 апреля 2020 г. :
Ознакомьтесь с подробным обзором лучших аппликаторов горячего клея.

Общий обзор

Независимо от того, работаете ли вы с бумагой, деревом, керамикой или металлом, набор AdTech Mini Hot Glue Gun Combo Pack поможет вам. Этот высокотемпературный клеевой пистолет имеет сертификат безопасности UL и прост в использовании. Он имеет встроенную подставку и поставляется с 10 клеевыми стержнями, которые аккуратно хранятся в пластиковом футляре для хранения.

В нашем анализе 38 обзоров экспертов комбинированный набор AdTech Mini Hot Glue Gun Combo Pack занял 2-е место , когда мы рассмотрели 10 лучших продуктов в категории. Полный рейтинг смотрите ниже.

От производителя

Клеевой пистолет Adhesive Technologies High-Temp Mini Size мощностью 10 Вт оснащен прочной встроенной подставкой и шнуром длиной 5 футов. Его размер делает этот пистолет идеальным выбором для небольших поделок и домашнего ремонта, он хорошо работает с металлом, стеклом, деревом и многим другим. Этот пакет содержит (1) 10-ваттный мини-клеевой пистолет и десять клеевых стержней с разной температурой, чтобы вы могли начать работу.

Отзывы экспертов

Суммарная оценка пользователей

1 404 отзыва пользователей

Что понравилось экспертам

Он нетоксичен по своей природе и изготовлен из качественного пластика. Нагрев занимает очень короткое время.

– Листдерфул

| Полный обзор

Его миниатюрный размер не требует много места для хранения, а для удобства работы он оснащен довольно длинным шнуром.

– Wiki EZ Вид

| Полный обзор

Не производит токсичных материалов, вредных для пользователей. Так что вы точно можете подарить этот клеевой пистолет своим детям, чтобы они черпали вдохновение для творчества.

– Мастера бурения

| Полный обзор

Этот пистолет прогревается и готов к работе через несколько минут, а склеивание занимает менее 30 секунд.

– ibestreview

| Полный отзыв

Что не понравилось экспертам

Входящий в комплект клей может быть прочнее

– Wiki EZ Vid

| Полный обзор

Нет выключателя.

– Мастера бурения

| Полный обзор

1. Мини-пистолет для горячего клея TOPELEK

Общий балл: 9,5

2. Миниатюрный клеевой пистолет AdTech Combo Pack

Общий балл: 9,4

3. Набор пистолетов для горячего клея Cobiz Dual Power

Общий балл: 9,2

4. Полноразмерный клеевой пистолет Chandler Tool

Общий балл: 9,1

5. Полноразмерный клеевой пистолет Rockindeer с коробкой

Общий балл: 9,0

6.

Комплект пистолета для горячего клея KELDE

Общий балл: 8,9

7. Комплект мини-клеевого пистолета NEU MASTER

Общий балл: 8,9

8. Низкотемпературный клеевой пистолет Darice

Общий балл: 8,2

9. Клеевой пистолет Stanley Bostitch Dual Melt

Общий балл: 8,1

10. Высокотемпературный клеевой пистолет SINGER

Общий балл: 8,0

Аппликаторы клея

чрезвычайно универсальны. Вы можете использовать их в сотнях различных поделок, починить сломанные предметы в доме и даже подшить пару брюк. Если в настоящее время у вас нет клеевого аппликатора или вам требуется замена, подумайте, как часто вы собираетесь использовать устройство и какие функции вы хотите, чтобы оно могло делать, прежде чем принимать решение о покупке.

Не все устройства для нанесения клея способны склеивать все типы материалов. Ваш обычный клеевой аппликатор подойдет для бумаги, пластика и некоторых тканей, но для других работ вам понадобится более прочный клеевой аппликатор. Набор AdTech Mini Hot Glue Gun Combo Pack — отличный выбор, так как он также работает с металлом, керамикой и деревом.

• Убедитесь, что вы защищаете свой рабочий стол или кухонный стол от клея, который капает из аппликатора клея между использованиями.
• У большинства аппликаторов клея нет переключателя включения/выключения, а это означает, что вам нужно будет отключить клеевой пистолет, как только вы закончите его использовать.
• Будьте готовы дать аппликатору клея время полностью остыть, прежде чем убрать его.
Аппликаторы клея для рукоделия
• не идеальны для тяжелых работ по дереву. Для склеивания мебели и подобных предметов необходим более сильный клей.
• Сравнивая цены на доступные на рынке аппликаторы клея, не забывайте учитывать конструкционные материалы, сертификаты безопасности и дополнительные бонусы. Набор TOPELEK Mini Hot Glue Gun Kit и AdTech Mini Hot Glue Gun Combo Pack являются наиболее доступными, поскольку они имеют базовый дизайн и не имеют каких-либо специальных сертификатов.
