Устройство лебедки ручной – виды, конструкция, достоинства и недостатки

alexxlab | 26.05.2020 | 0 | Разное

Содержание

виды, конструкция, достоинства и недостатки

Многие люди не всегда по достоинству оценивают важность наличия лебёдки механической ручной. Понимание значимости этого инструмента в большинстве случаев наступает лишь в критических ситуациях, когда, например, необходимо вызволить автомобиль из грязевой ловушки, сформировавшейся на грунтовой дороге. Причём такие моменты могут случиться практически с каждым человеком, независимо от рода его деятельности и увлечений.

На рынке представлен огромный выбор ручных лебёдок. И в этом многообразии зачастую очень сложно определиться с оптимальным вариантом, имеющим неплохие эксплуатационные характеристики и приемлемую цену.

Конструктивные особенности

Наибольшей популярностью сегодня пользуются барабанные модели и ручные лебёдки механические рычажного типа. Хоть у этих инструментов и аналогичное предназначение, однако, принцип их действия несколько различается.

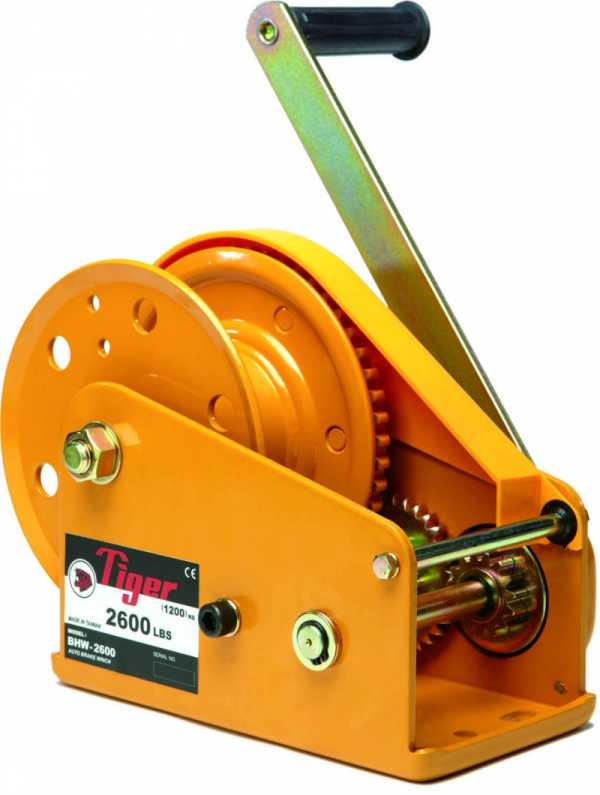

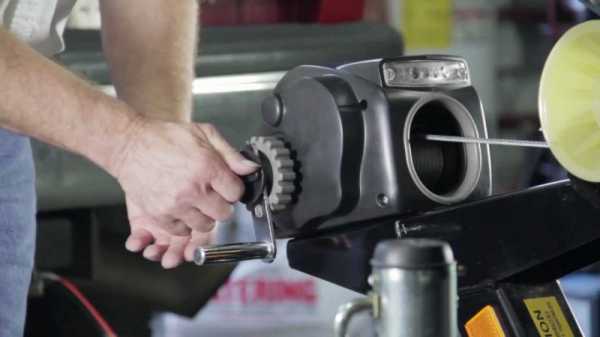

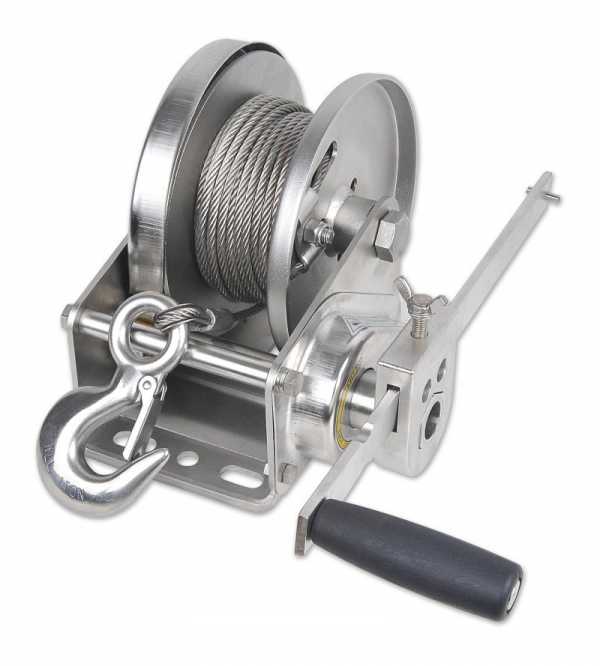

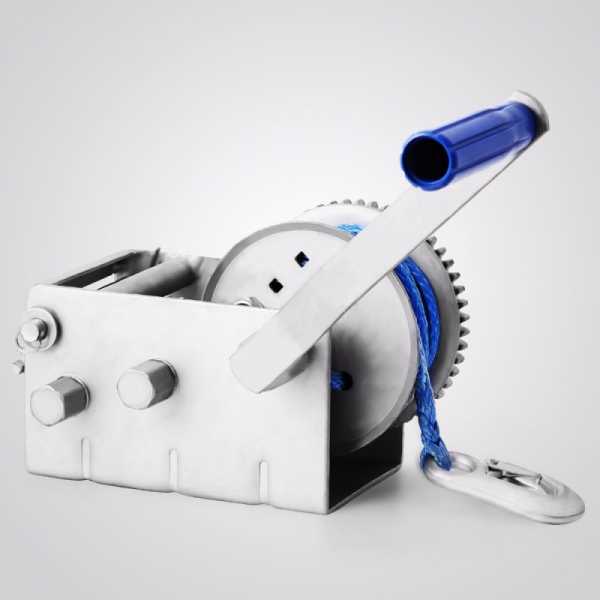

Оборудование барабанного типа

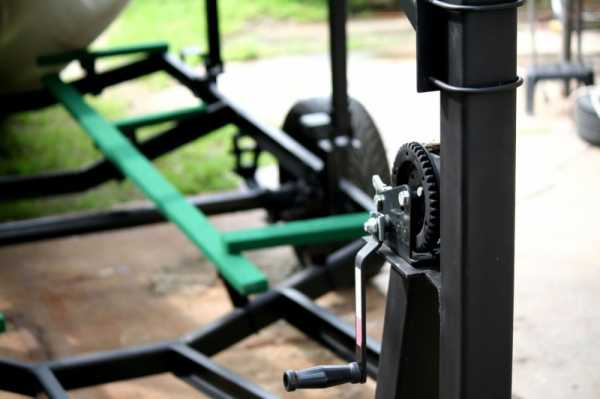

По своим внешним качествам этот вид инструмента напоминает автомобильные лебёдки, которыми оснащён специальный транспорт. В их конструкцию включён редуктор и барабан. Первый обычно бывает червячным или шестерёнчатым. Барабан в этом устройстве предназначен для наматывания на него ленты либо стального троса.

У червячных вариаций механизма имеется неоспоримое преимущество, заключающееся в том, что на их редукторах значительно проще реализована система, при помощи которой в нужный момент прибор стопорится. Благодаря этому существенно увеличивается безопасность применения этого снаряжения. Такой инструмент отличается также высокой надёжностью и разнообразием тактик крепления. Хотя у него есть и определённые недостатки:

  • Большой размер снаряжения, что обуславливает более комфортное применение в условиях помещения наподобие гаража.
  • Сравнительно небольшой вес, который способен тянуть этот вид оборудования.
  • Сложный механизм эксплуатации.
  • Необходимость проведения постоянного обслуживания.
  • Своеобразный «конфликт» с грязью.

Из вышеперечисленного следует, что такой тип лебёдок не является лучшим вариантом использования на передвижных устройствах.

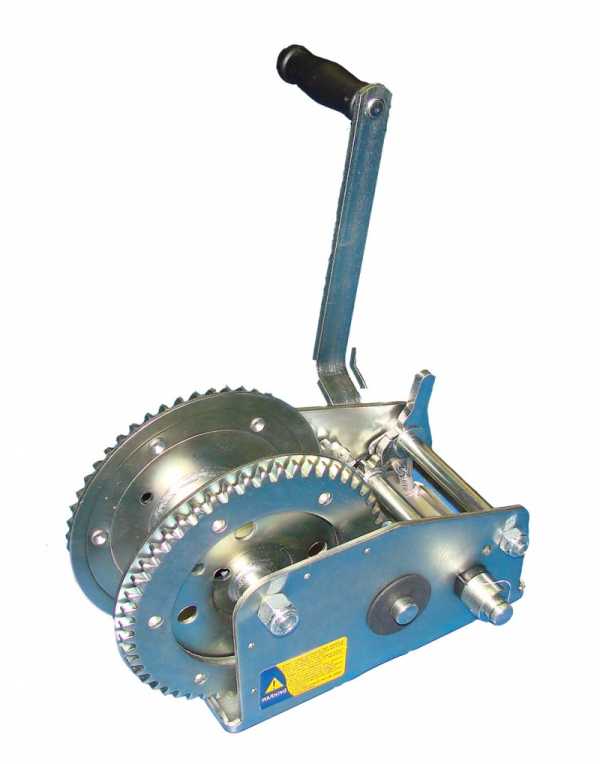

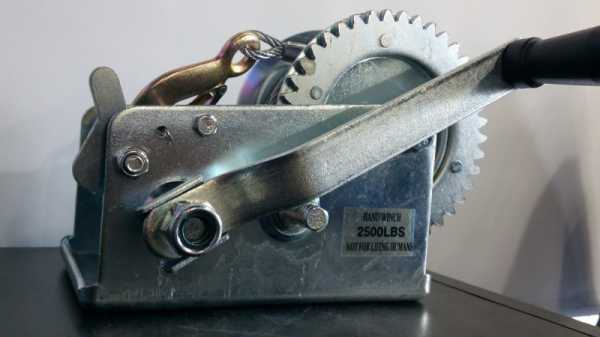

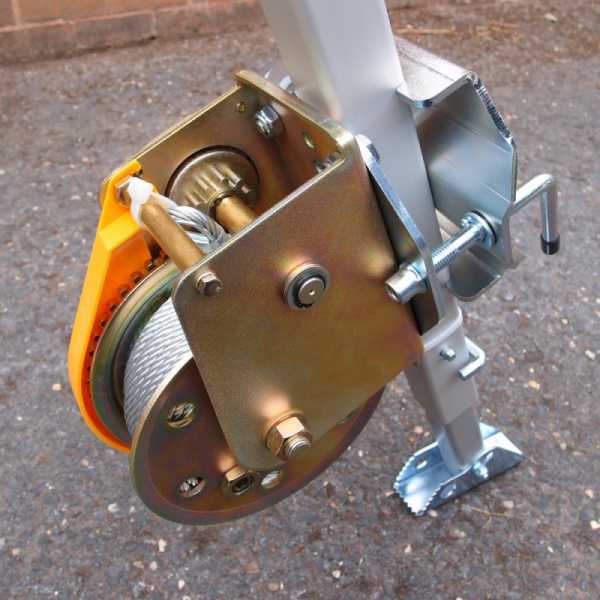

Что касается шестерёнчатых приспособлений, их конструкция также включает в себя редуктор и барабан, однако, в отличие от червячных они более простые в изготовлении, следовательно, несколько дешевле. Трос на них крепится при помощи храповика, обладающего хорошей надёжностью

Для редуктора свойственна простота обслуживания. Довольно важным моментом является качество использованного при изготовлении шестерней металла, поэтому не рекомендуется при выборе такого оборудования отдавать предпочтение более дешёвым, не проверенным аналогам. Лучше выбрать известного производителя.

Из основных недостатков можно выделить следующие:

  • Способ укладки троса, который зачастую попадает в полости шестерней редуктора и прекращает выполнять свои функции.
  • Малый внутренний диаметр барабана, что обуславливает сильный перегиб стального троса. Как результат последний довольно быстро портится.
  • Из-за габаритов устройства ограничивается размер барабана, а это, в свою очередь, лимитирует дальность действия механизма.

Из вышесказанного можно сделать вывод, что процесс применения лебёдок барабанного типа в полевых условиях не всегда может быть комфортным. Таким механизмом лучше пользоваться в гараже.

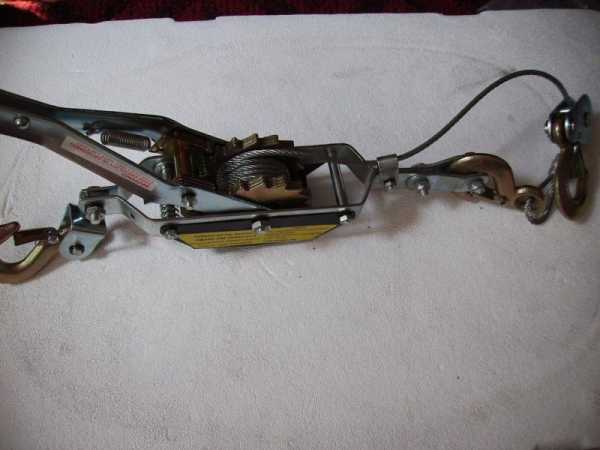

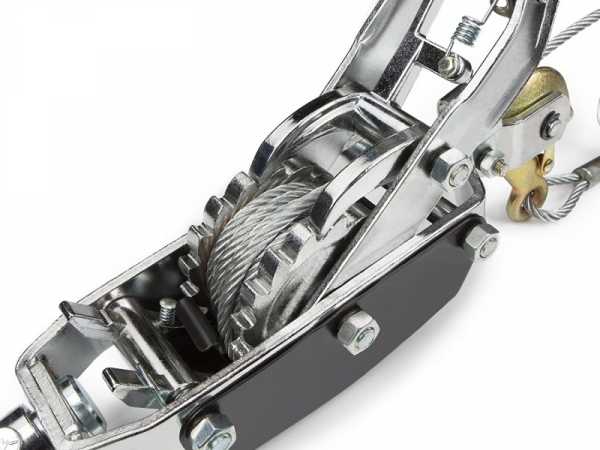

Оборудование рычажного типа

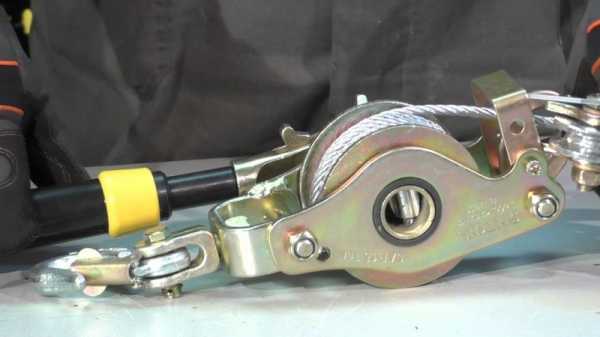

Лебёдки этого вида наиболее часто применяются в передвижных устройствах. Именно их обычно приобретают водители, чтобы иметь возможность в случае необходимости вызволить машину из западни.

Стандартное строение устройства включает изготовленную из металла раму, внутри которой расположен механизм, приводимый в действие нажатием на рычаг, находящийся на корпусе оборудования

. За счёт того, что на рычаг может быть приложено большее усилие, прибор оказывается эффективным в тех случаях, когда барабанные лебёдки не справились бы. Тяговое усилие такого механизма способно достигать нескольких тонн. Причём этот показатель может быть ещё больше увеличен благодаря укреплению стандартного рычага. Некоторые производители сразу включают в комплект оборудования специальный усилитель либо же изготавливают этот элемент по телескопическому методу.

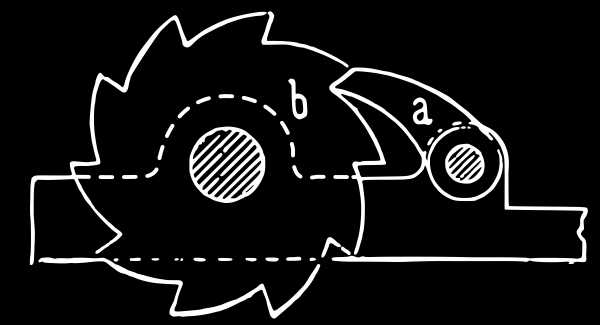

К главным комплектующим устройства относится храповик, фиксирующий трос в натянутом состоянии. Он является своеобразным колесом, на котором располагаются упорные зубья. В них по очереди упирается фиксирующий штырь, противодействующий прокручиванию колеса в обратную сторону. Таким образом обеспечивается натяжка троса.

При этом основная нагрузка производится на раму оборудования, вследствие чего последняя должна быть изготовлена из прочного металла соответствующего калибра. Иначе произойдёт деформация устройства. Специалисты рекомендуют отказаться от варианта лебёдки с рамой, толщина металла которой будет меньше трёх миллиметров.

Механизм имеет небольшие габариты, поэтому его эксплуатация возможна даже в очень неудобных местах и условиях. А также рычажный тип механизма не предусматривает обязательного крепления корпуса. Однако при покупке этой модификации стоит обратить внимание на размер намоточного барабана, поскольку чем меньше он будет, тем большие усилия необходимо прилагать в процессе работы. Не стоит останавливать свой выбор на изделии с диаметром этого элемента менее 45 миллиметров.

Критерии выбора

Конструктивные особенности оборудования — не единственный аспект, который необходимо рассматривать при покупке инструмента. Существует ещё несколько важных моментов, требующих внимания:

  • Длина троса. Удобнее являются более длинные детали. Хотя на рынке довольно сложно найти лебёдку с тросом больше пяти метров.
  • Тяговое усилие. Зачастую продавцы утверждают, что достаточно пятисот килограмм тягового усилия. Однако на практике этого показателя зачастую не хватает и оборудование не справляется с поставленной задачей. Оптимальным весом считается как минимум тысяча килограмм.
  • Поперечное сечение троса. В этом случае слишком толстый элемент не является лучшим вариантом, поскольку на барабан поместится небольшая его длина. Оптимальный диаметр равен шести миллиметрам, чего вполне достаточно, например, для извлечения автомобиля из грязевой ловушки.

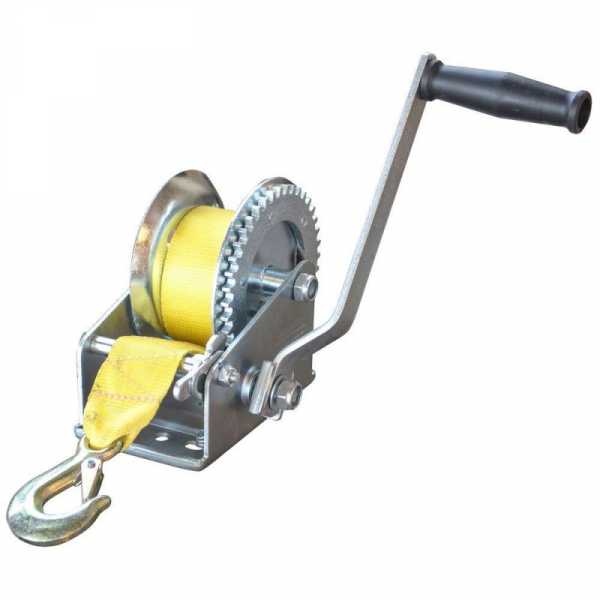

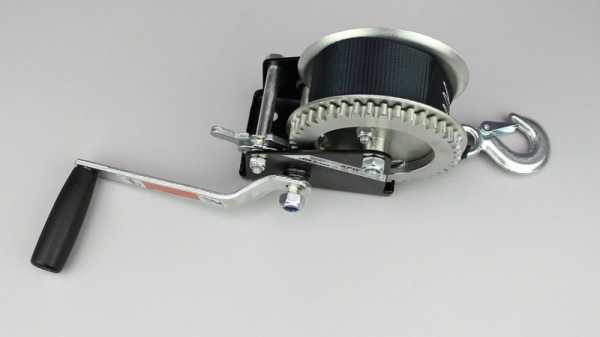

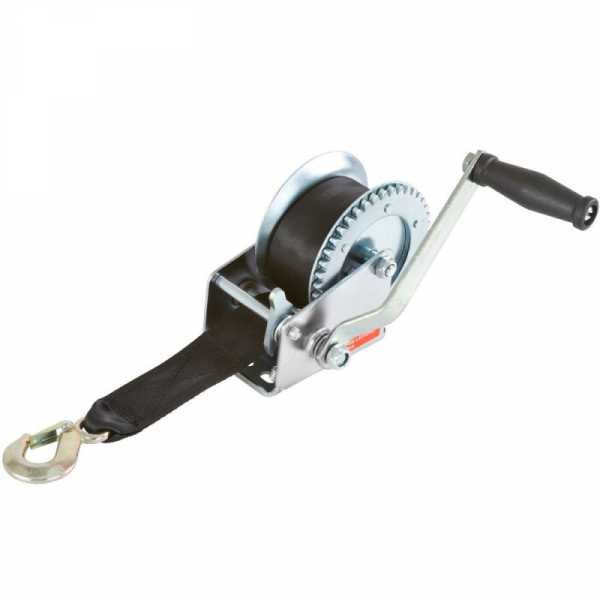

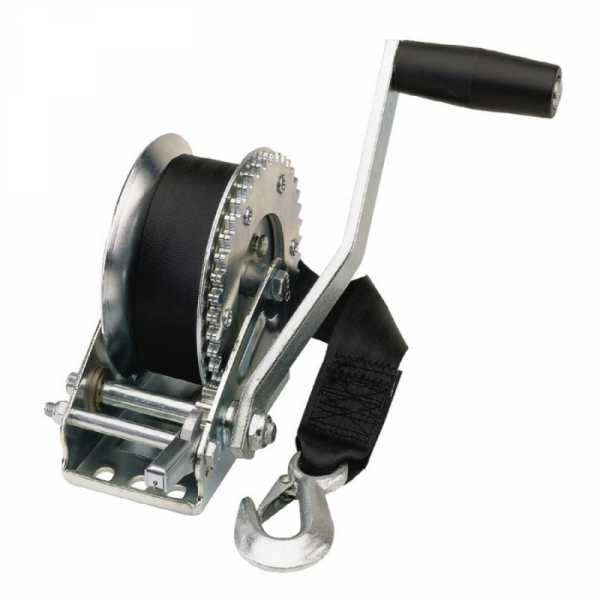

  • Ремень или трос. Оба этих компонента могут быть использованы на лебёдке. Но вот какой именно — личное решение владельца. Ремень довольно недолговечен, но удобен в эксплуатации и дешевле. Трос способен прослужить значительно дольше, но его тяжело укладывать на барабан. Если оборудование будет использоваться нечасто, то, наверное, правильнее обзавестись именно первым вариантом.

Как заключение можно кратко перечислить основные аспекты, касающиеся этого оборудования:

  1. Для эксплуатации в гараже лучше приобретать лебёдки барабанного типа с червячным редуктором. А чтобы применять оборудование в полевых условиях лучше подойдёт рычажная модификация.
  2. Упорный зуб храповика должен обладать достаточной шириной, что предотвращает незапланированное выскальзывание из него фиксатора.
  3. Намоточный барабан лучше выбирать с диаметром более 45 миллиметров.
  4. Качественная рама рычажной лебёдки изготавливается из металла толще трёх миллиметров.
  5. Оборудование будет лучше справляться с поставленными задачами, если его тяговое усилие составит не менее 1 тыс. килограмм.
  6. Оптимальная толщина троса равна шести миллиметрам.
  7. Стоит выбирать механизм с телескопическим рычагом. Как вариант этот элемент может быть оборудован специальным усилителем.

tokar.guru

Лебедка ручная – сведения о конструкции и принципе действия + видео

Поднять ящик с яблоками или мешок с зерном можно и без каких-либо приспособлений, но тот же ящик с гвоздями осилит только лебедка ручная тросовая механическая, для которой центнер не является предельным весом.

Что собой представляет лебедка ручная?

Прежде всего, давайте проведем четкую разделительную черту между лебедками и талями, это схожие механизмы, имеющие совершенно разное назначение. Первые необходимы для того, чтобы перемещать грузы в горизонтальной плоскости, а вторые – в вертикальной. Основываясь на этом различии, будем рассматривать устройства последовательно и начнем с тех, что интересуют нас в первую очередь, а именно – с лебедок. Делятся они на ручные и электрические, причем для последних источником энергии может быть бензиновый двигатель, который, вращая генератор, обеспечивает электромотор тягового механизма энергией.

Принцип действия обоих типов тяговых приспособлений почти одинаков. В основе всего барабан с наматывающимся на него тросом и передача, уменьшающая нагрузку. Это может быть обычный зубчатый привод, червячный (винтовой), рычажный с храповиком. Все это крепится на специальной раме, которая снабжается либо пазами для болтового соединения с какой-нибудь поверхностью, либо проушинами для присоединения цепи, которой осуществляется фиксация за неподвижную опору. Различают настенные и напольные варианты, первые рассчитаны на нагрузки в пределах 700-800 килограммов, вторые способны двигать до 10 тонн, в зависимости от мощности.

Если нет источника электроэнергии, лучший выбор – лебедка ручная червячная, своими руками груз тянуть сложнее, зато преимущество в полной автономии. Чаще всего используются барабанные механизмы с зубчатым приводом. Это могут быть тяговые или монтажные приспособления, разница меду ними только в том, что первые наматывают трос на барабан, а для вторых может быть использован трос или ремень любой длины, поскольку они пропускают его через себя. Владельцы автотранспорта часто выбирают рычажные лебедки, если нет возможности установить на капот стационарную электрическую. Практически все без исключения ручные тяговые механизмы снабжены храповиками для того, чтобы в нужный момент застопорить движение троса.

Где могут пригодиться тали и лебедки ручные электрические?

В квартире редко возникает необходимость поднимать или передвигать тяжелые грузы с помощью тяговых механизмов. А вот в гараже и у городского жителя часто возникают трудности с поднятием тяжестей без подходящего приспособления, например, тот же мотор из капота автомобиля извлечь. В этом случае электрическая таль просто незаменима, однако просто прицепить ее к потолку гаража – не выход, и тут на помощь приходит смекалка. Из лебедки или тали можно соорудить самый настоящий подъемный кран. Как это сделать? Очень просто, для начала нужно лишь раздобыть крюк в сборке с блоком, а также двухблочную крановую тележку с двумя парами роликов, подогнанных для перемещения по швеллеру.

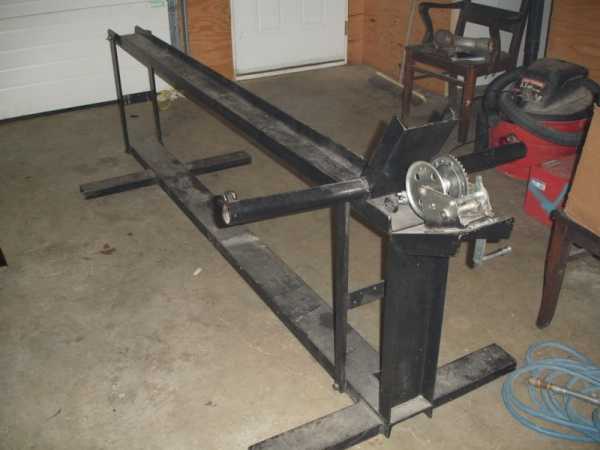

Как уже становится ясно, под стрелу будет использована балка I-образной формы, то есть с двумя плоскостями, сверху и снизу. Верхнюю плоскость перфорируем под монтаж к потолку гаража или к двум установленным на столбах поперечинам, по нижней будет двигаться тележка. Теперь только остается установить в начале и в конце балки блоки, через которые пропускаем трос одной лебедки так, чтобы получился механизм занавеса в театре, позволяющий двигать тележку в обе стороны. Трос тали пропускаем через еще один блок в начале и через тележку к крюку, а затем жестко крепим в конце балки. Теперь при работе тали в одну сторону крюк будет опускаться, а при работе в другую – подниматься, при этом на местоположение тележки никакого влияния оказываться не будет при стопоре лебедки. Такой кран пригодится не только в гараже, но и на стройке.

На садовом участке нередко нужна таль – для поднятия грузов на чердак, либо в том же гараже, а также при наличии поворотной стрелы, для погрузки ящиков и мешков с урожаем в тележку транспортного средства. Лебедки ручные тяговые требуются реже, разве что для того, чтобы затащить в сарай тяжелую тележку, нагруженную на краю огорода или возле садового участка. Впрочем, при работе с небольшими тяжестями, в пределах полутонны, можно использовать лебедку, как таль, для вертикального перемещения тяжелых предметов. Гораздо чаще данный механизм нужен на автомобилях в сельской местности, когда дороги размыты дождем и колеса буксуют едва ли не через каждые десять метров. Лебедки ручные электрические могут перемещать грузы до 4000 килограммов, а некоторые модели и больше.

Еще один вариант использования лебедки на загородном участке – распашка с ее помощью больших земельных наделов. К примеру, владелец нескольких гектаров земли с помощью мотоблока такую площадь вряд ли осилит, придется приобретать дорогостоящий мини-трактор. Но вместо такой покупки можно обойтись обычной лебедкой. Достаточно укрепить ее в конце пашни, установить на противоположном краю плуг, прицепить к нему трос и включить электромотор (механический привод потребует слишком много усилий). Тяговый элемент начнет тащить плуг и обеспечит достаточно глубокую вспашку.

Как выбрать ручную лебедку правильно?

Поскольку основой любой тали или лебедки является барабан, с него и начнем. Выбирая себе тяговое приспособление, в первую очередь обратите внимание, какой диаметр у вала, на который наматывается натяжной элемент. Дело в том, что, наматываясь на слишком тонкое основание, трос имеет обыкновение ломаться, в результате чего появляются заусенцы, которые очень легко ощутить, схватившись руками. Если механизм ременный, толщина барабана особой роли не играет. Далее обязательно нужно проверить качество фиксации на барабане натяжного элемента, ведь полностью размотанный он передают нагрузку именно на крепеж.

Перед тем, как пользоваться ручной лебедкой, необходимо проверить массу груза, чтобы она не превысила запас прочности механизма, превышать который категорически не рекомендуется.

Все места соединения деталей тягового приспособления должны быть надежными, особенно это касается барабана и привода. Дело в том, что даже при прочном крепеже рамы, при сильной нагрузке вал, на который наматывается трос, может быть просто сорван. Материал, из которого сделан ворот лебедки, также должен быть надежным, то есть не стирающийся от трения троса и не гнущийся под приложенной нагрузкой. Если выбираете лебедку с электроприводом, отдайте предпочтение модели с пультом дистанционного управления, поскольку, согласно технике безопасности, во время работы механизма нужно держаться подальше от натянутого троса.

Впрочем, если груз нужно передвинуть небольшой и только единоразово, после чего длительное время надобность в тяговом приспособлении отпадет, покупать ничего не нужно. В работе вам поможет ручная лебедка самодельная, изготовленная из обрезка трубы и двух прочных негнущихся стержней. Работает это простейшее устройство следующим образом. В землю вбивается один из стержней, несущий, на него надевается обрезок трубы, вокруг которого оборачивается несколькими витками трос с петлей на конце. В петлю вставляем второй стержень и начинаем вращать по направлению витков.

remoskop.ru

на что следует обращать внимание при выборе (120 фото)

Все разнообразие жизненных ситуаций невозможно предугадать. Сама наша жизнь непредсказуема и от того особенно прекрасна. Однако, бывают случаи, когда эта самая непредсказуемость ставит нас в очень затруднительное положение, и для успешного решения возникшей проблемы необходимо специальное оборудования. Например, ваш автомобиль забуксовал в лесу, а рядом нет того, к кому можно обратиться за помощью, как быть в такой ситуации?

Имеется множество вариантов решения этой задачи, безвыходных ситуаций, как известно, не бывает, однако, если в вашем арсенале имеется обычная механическая, ручная лебедка, все разрешится просто, быстро и рационально.

Хотя лебедка может оказаться незаменимым помощником в строительных, ремонтных и других работах, где необходимо перемещать тяжелые предметы и конструкции. Именно поэтому, очень многие задумываются над тем, что бы приобрести этот полезный инструмент.


Начиная поиски мы, как правило, просматриваем специализированные сайты, но посмотрев на фото ручной лебедки, многие впадают в состояние некоего ступора – сложность конструкции пугает, а как с ней обращаться человеку впервые взявшего в руки, вообще представить достаточно трудно.

В самом деле, все не так страшно, а потому давайте посмотрим, что представляет собой лебедка, а также в чем особенности ее конструкции, которые необходимо знать и учитывать в процессе выбора.

Назначение лебедки очевидно – передвижение тяжелых грузов в горизонтальной плоскости. В данном случае не нужно путать с талями – они предназначены для вертикального подъема.

Заметим: некоторые умельцы могут использовать лебедку в качестве подъемного механизма, для чего крепят один ее конец где-то на потолке или используют систему шкивов.

Говорить об этом в этой статье нецелесообразно, мы рассмотрим только особенности лебедок как таковых, а где использовать – вы разберетесь или найдете нужный материал самостоятельно.

В настоящее время широкое распространение получили два основных типа, это рычажная ручная лебедка и барабанная. Поскольку конечный результат один, но решается задача по-разному – их принцип действия существенно отличается, рассмотрим каждую конструкцию подробнее.

Краткое содержимое статьи:

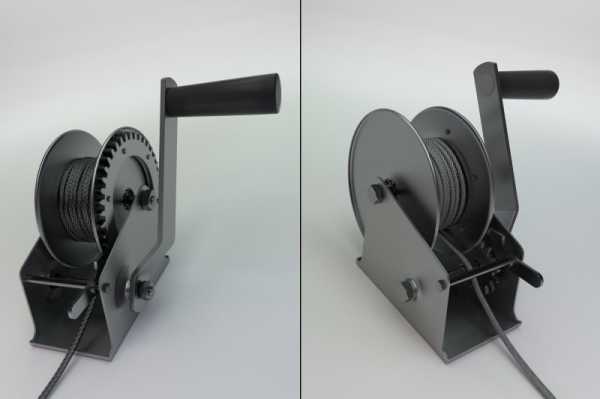

Барабанные конструкции

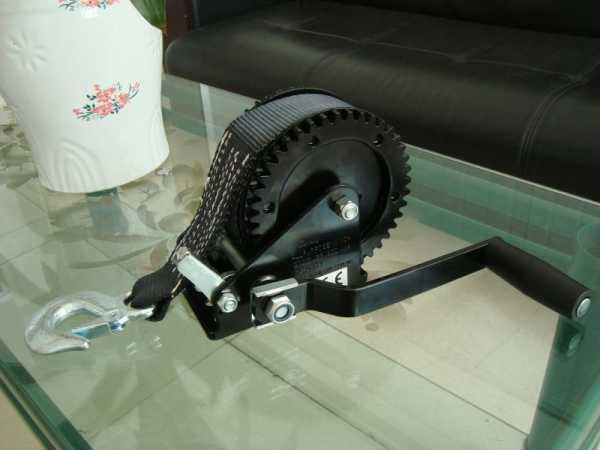

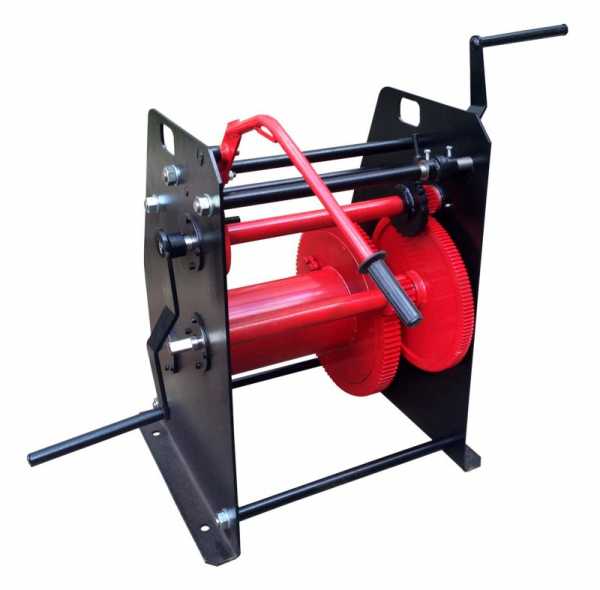

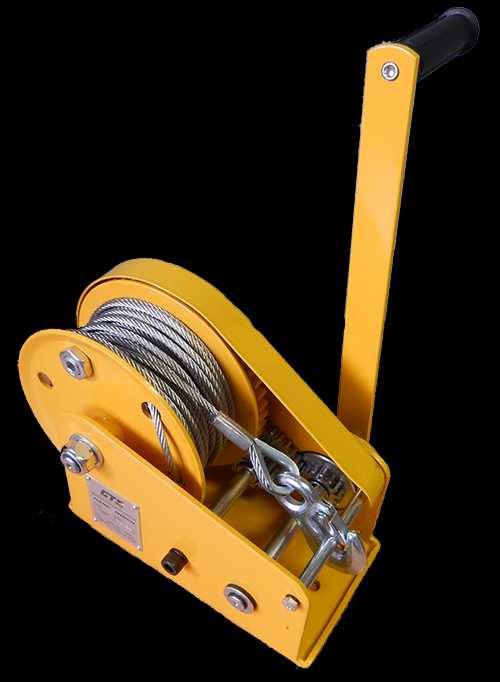

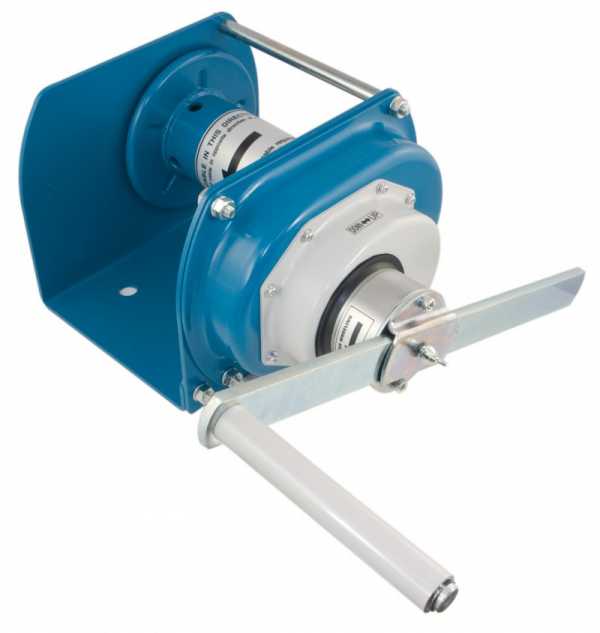

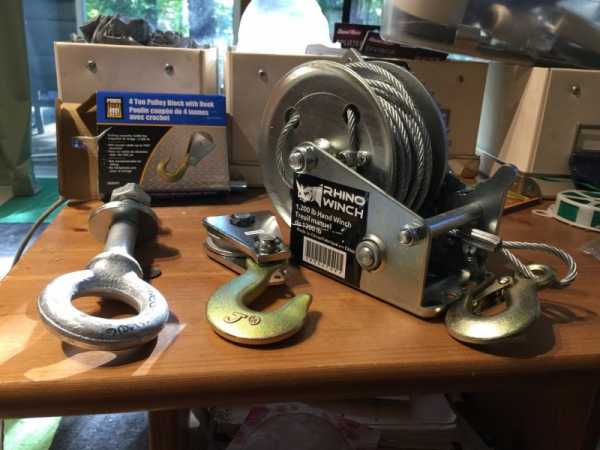

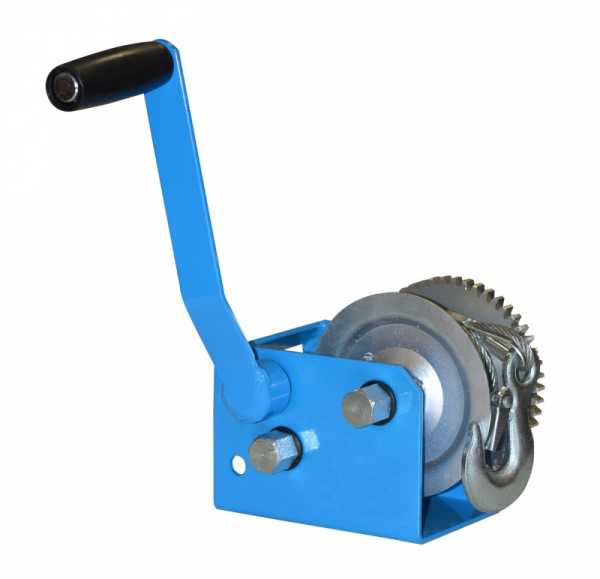

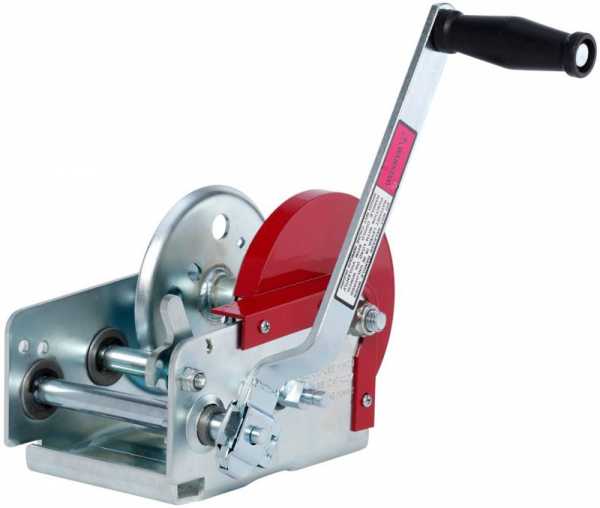

Прежде всего, рассмотрим ручную лебедку барабанного типа. Внешне она очень похожа на те, что мы привыкли видеть на вездеходах: мощный барабан, на который намотан трос и механизм, заставляющий его вращаться.

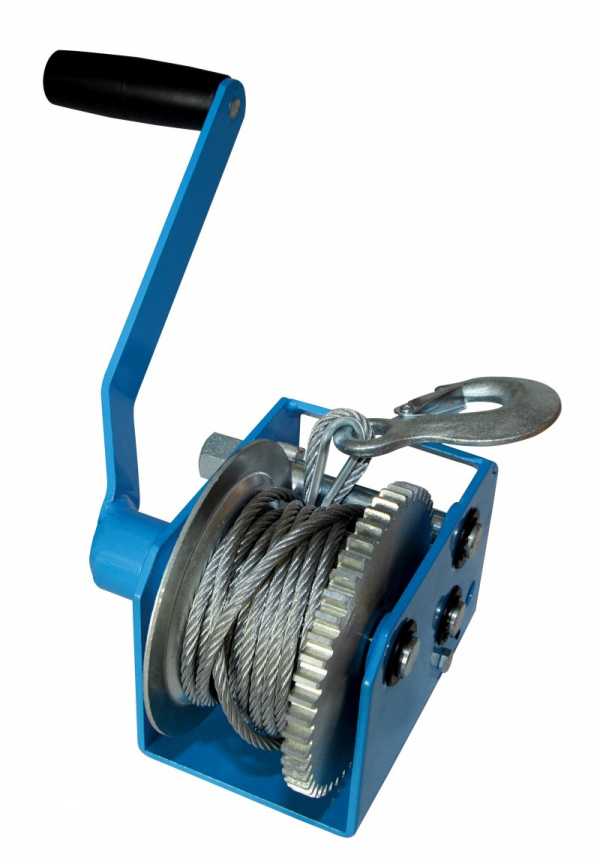

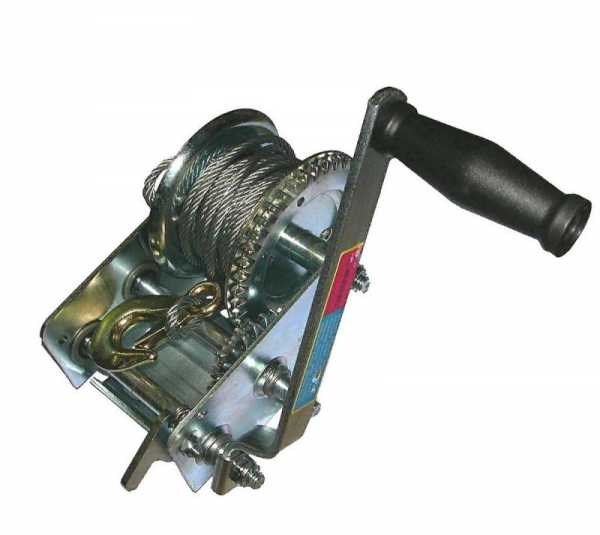

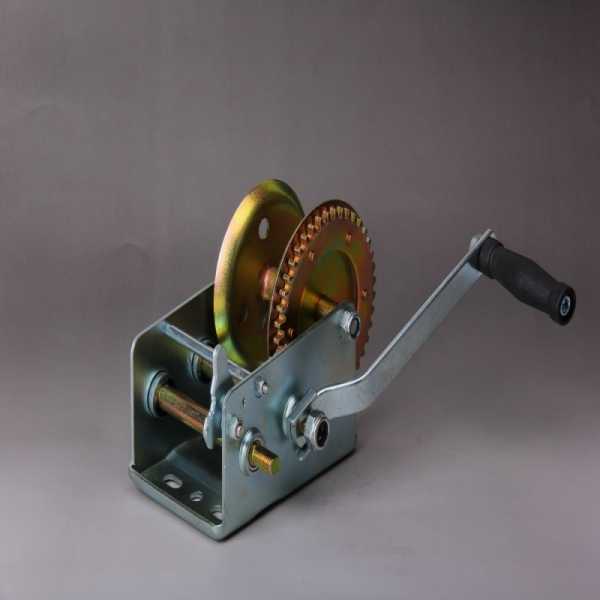

Конструктивно лебедка барабанного типа состоит:

  • Редуктора – он увеличивает тяговый характеристики и осуществляет передачу вращения от ручного привода к барабану;
  • Барабана, на который наматывается тяговый трос;
  • Механизма укладки, он равномерно распределяет трос по барабану и не позволяет ему спутаться;
  • Стопорного механизма, который не позволяет разматываться тросу самостоятельно, а также надежно фиксирует положение барабана;
  • Рамы, на которой собран весь механизм в единую конструкцию.

Принцип работы барабанной лебедки прост: вращение через редуктор передается на барабан и он, наматываясь, тянет груз за собой. Стопорный механизм не позволяет откатиться грузу. Все барабанные конструкции представляют собой тросовые лебедки и имеют ограниченную длину троса.

Очень важный элемент барабанной лебедки – редуктор, он может быть шестеренчатым и червячным. Важно заметить – червячная лебедка более безопасна с наиболее надежным стопорным механизмом, но имеет большие габариты и позволяет тянуть меньший по своей массе груз.

Основными достоинствами барабанных лебедок необходимо считать относительную простоту конструкции, что значительно облегчает ремонт и обслуживание, а также, очень надежный и простой стопорный механизм.

Главные недостатки: большие габариты и масса, а также – ограниченность длины используемого троса.

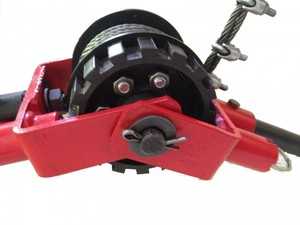

Рычажные конструкции

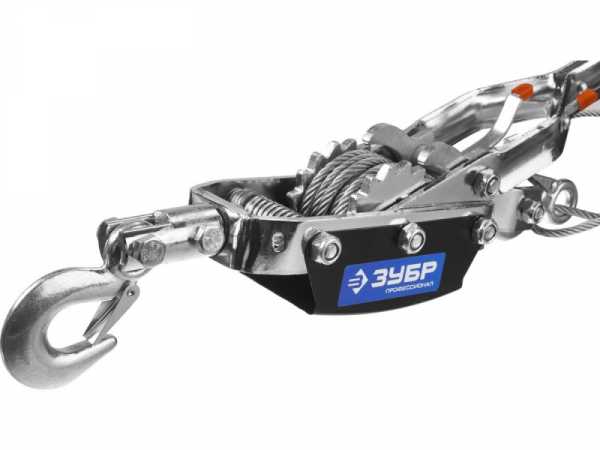

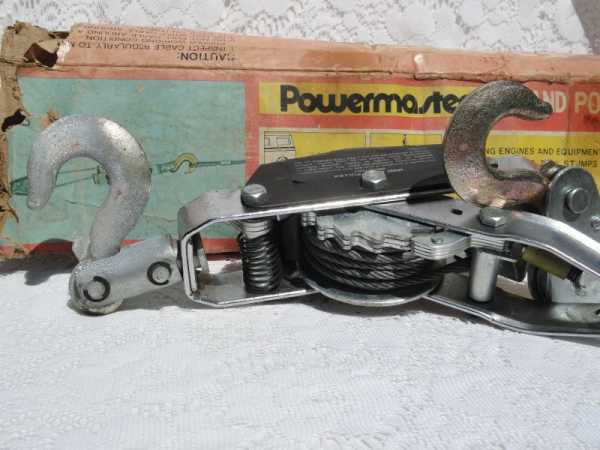

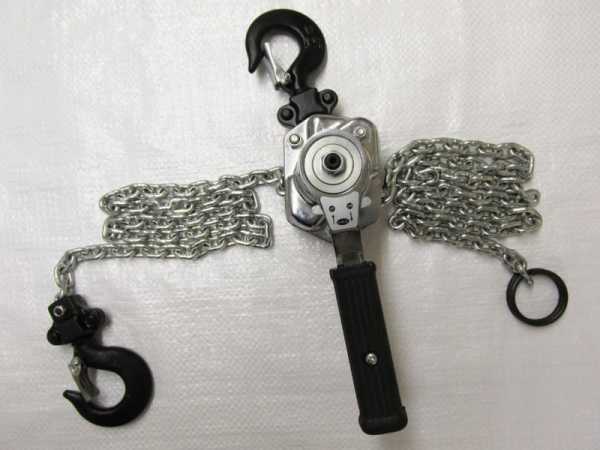

Конструкция рычажной лебедки представляет собой специальный корпус или раму, с размещенным внутри механизмом, принцип действия которого основан на эффекте рычага.


Изначально рычаг находится в исходном состоянии и специальным механизмом захватывает трос. Пользователь вручную тянет рычаг и вместе с ним перемещает трос в крайнее положение, после чего стопорный механизм фиксирует трос, а механизм захвата отпускает его.

Рычаг переводится в исходное положение, и механизм захвата опять захватывает трос, при движении рычага, стопорный механизм отпускается. Поступательными движениями груз постепенно перемещается.

Достоинством рычажных механизмов, если их сравнивать с другими типами ручных лебедок в том, что они более компактны, позволяют тянуть груз большей массы, а длина троса не ограниченна.

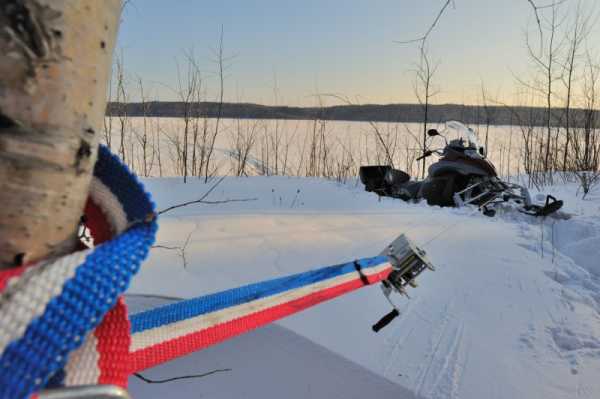

Кроме всего прочего, рычажные лебедки более удобны, их корпус не обязательно закреплять во время работы, а в качестве троса часто используют специальный ремень, который проще упаковывать и перевозить, да и стоит он гораздо меньше чем стальной трос.

На что следует обращать свое внимание, выбирая лебедку

Ответить на вопрос, какая лебедка лучше однозначно невозможно. У каждой из конструкций имеются свои достоинства, и недостатки. Механизм рычажных лебедок сложнее, точнее – они имеют более сложную конструкцию механизмов фиксации троса.

Кроме того, к раме, на которой монтируют рычажный механизм лебедок, предъявляются повышенные требования: на нее ложится вся нагрузка, она должна быть сделана особенно тщательно и из прочных сплавов.

В то же самое время – удобство и компактность делают рычажные механизмы транспортабельными и удобными в эксплуатации.

Если вы выбираете лебедку для легкового автомобиля, то знайте, что тяговые характеристики должно быть порядка одной тонны – в этом случае у вас будет необходимый запас по мощности, что позволит вытаскивать грузы под некоторым углом.

Обращайте особое внимание на механизмы фиксации и укладки троса – от их качества будет зависеть ваша безопасность. Смотрите на устройство зацепа, оно должно быть удобным и качественным.

Вообще, лучше отдать предпочтение конструкциям от известных производителей, которые дают гарантию на свою продукцию и обеспечивают их необходимыми сертификатами качества и надежности.

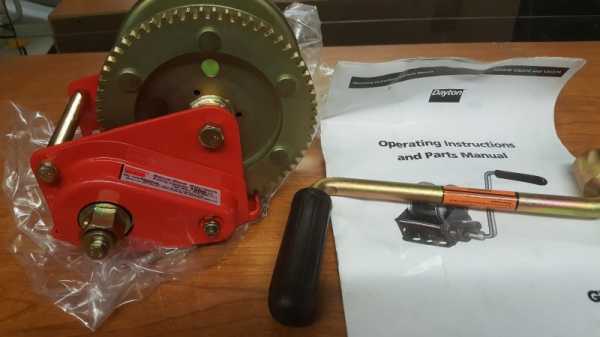

Фото ручной лебедки

Также рекомендуем посетить:

zdesinstrument.ru

Лебедка. Виды и устройство. Работа и как выбрать. Безопасность

Лебедка – это тяговое устройство, которое осуществляет подтягивание каната, цепи или троса. С ее помощью осуществляется подъем тяжелого груза по вертикали или его буксировка по горизонтали. Подобные механизмы нашли широкое применение в различных отраслях бытовой жизни, а также являются неотъемлемым техническим оснащением многих промышленных объектов, а также автотранспорта. Именно с помощью лебедки подымается лифт, подтягиваются автомобили для погрузки на эвакуатор, втягивается корабельный якорь и т.д. Краны, работающие на стройках, также оснащаются лебедкой.

Как устроена лебедка

Принцип работы устройства довольно простой. Она представляет собой передаточный механизм с барабаном, на который закреплен трос, цепь или канат. С помощью привода различной конструкции барабан вращается, наматывая при этом трос на себя. Простейшая лебедка используется для оснащения колодца. С ее помощью осуществляется спуск и подъем ведра с водой.

Устройство имеет усиленный корпус, а также надежную систему крепления, что позволяет ему выдерживать вес подымаемого предмета. Лебедочная конструкция многократно уменьшает фактическое усилие, требуемое для вращения барабана, по сравнению с реальным переносимым весом. Такой механизм может использоваться для подъема груза массой от нескольких сот килограмм до десятков тонн.

Типы приводов для лебедок

Подъемные механизмы отличаются между собой в зависимости от того что именно осуществляет вращение барабана для сматывания троса. По этому критерию лебедки разделяют на следующие виды:

  • Ручные.
  • Электрические.
  • Гидравлические.

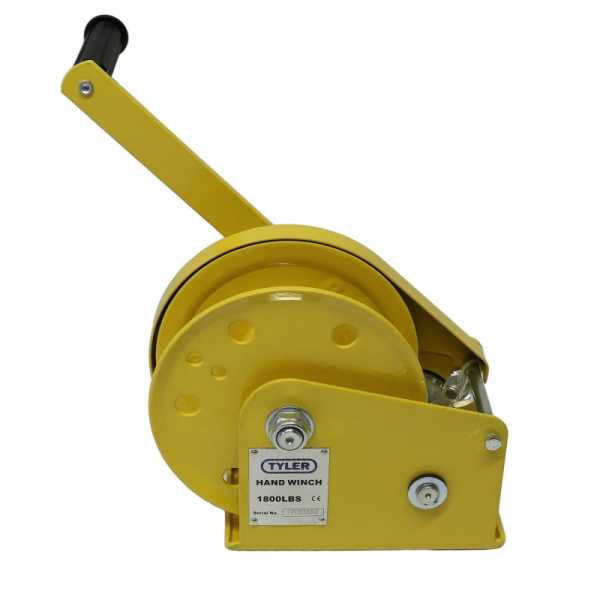

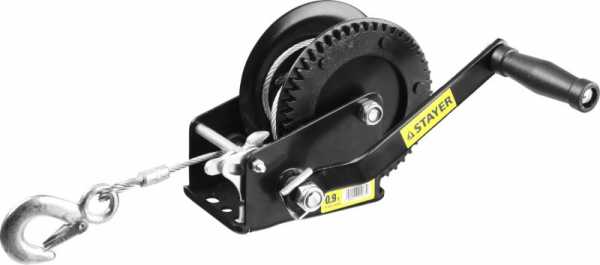

Ручные

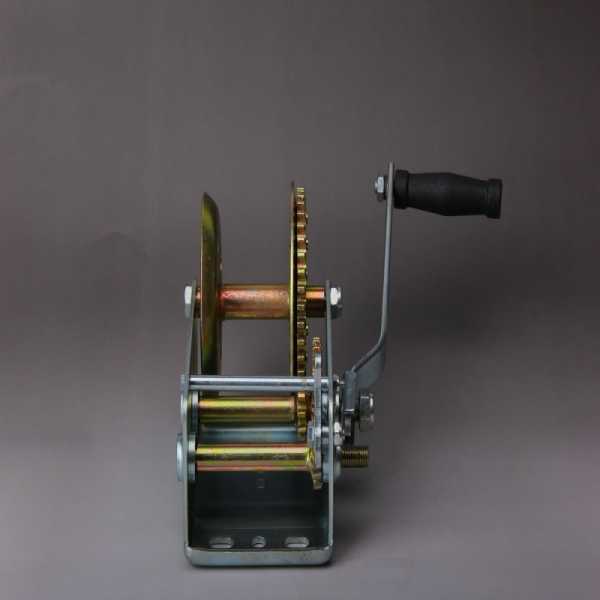

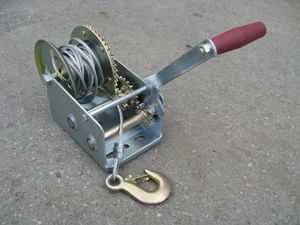

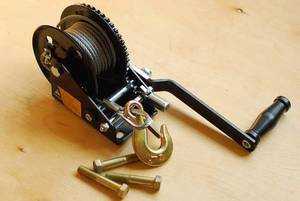

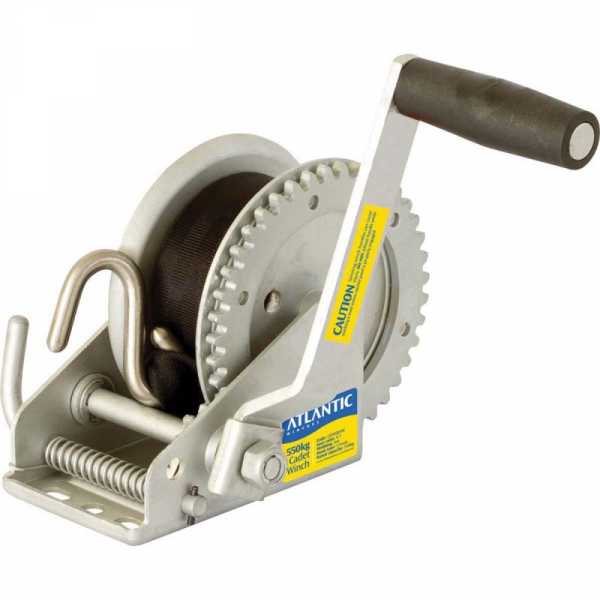

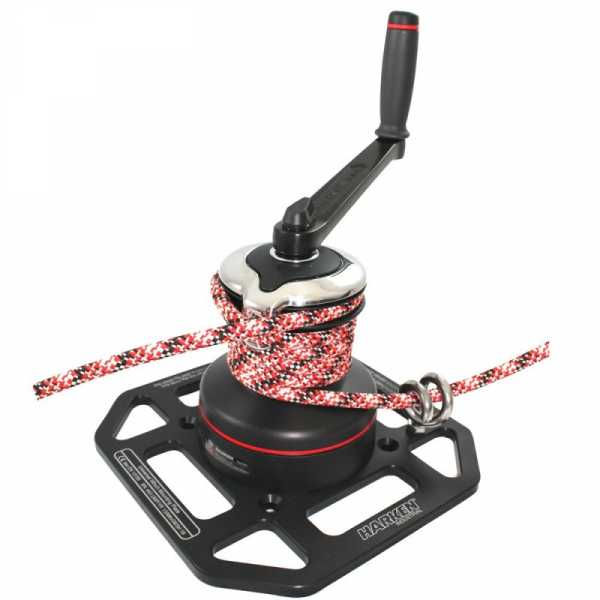

Самые легкие, компактные и доступные. Они оснащаются рукоятью или рычагом, при воздействии на которые осуществляется проворачивание барабана. Лебедки с рукоятью являются менее грузоподъемными. Их принцип действия похож на мясорубку. Только вместо винта у них барабан, выполненный в виде ровного цилиндра, на который накручивается трос. Рукоятка проворачивает мелкую шестеренку, а та в свою очередь задействует большую, жестко зафиксированную на барабане. Получается простейший понижающий редуктор.

Рычажное устройство оснащается рычагом, который двигается вперед и назад, создавая поступательные движения. В результате задействуется храповой механизм, поворачивающий барабан. Скорость сматывания у подобной конструкции ниже, но она позволяет при минимальном прикладывании мускульной силы многократно усилить подтягивание и поднять большую массу.

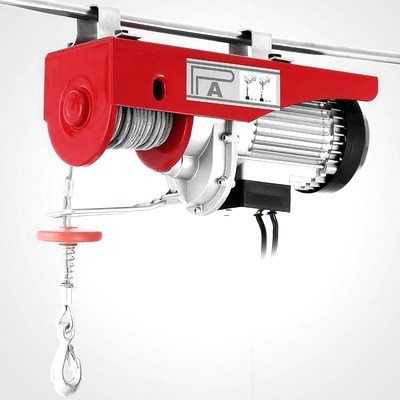

Электрические

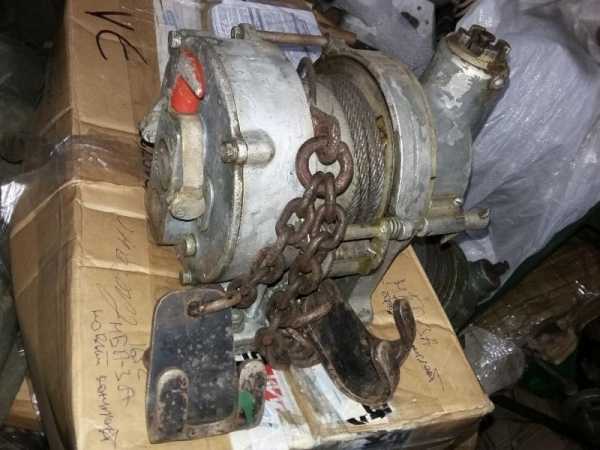

Лебедки с электроприводом более удобные, поскольку осуществляют подъем груза при нажатии на кнопку. Их конструкция зачастую позволяет передвигать предметы по вертикальной и горизонтальной плоскости. Они оснащаются электромотором, который с помощью передаточного механизма двигает барабан. Именно такими лебедками оснащаются лифты. На рынке представлено огромное множество электрических устройств, грузоподъемность которых доходит до 15 тонн. Более мощные лебедки редкость, поскольку имеют адаптированную конструкцию для установки на различные системы, такие как подъемный кран.

Электрические лебедки обычно оснащаются выносным пультом, подсоединенным к электромотору с помощью длинного кабеля. Обычно он имеет две кнопки. Одна осуществляет накручивание троса, а вторая разматывание. Зачастую электрические лебедки имеют звуковой динамик, который подает предупредительный сигнал о работе устройства. Он является обязательным для мощных механизмов, поднимающих многотонные предметы.

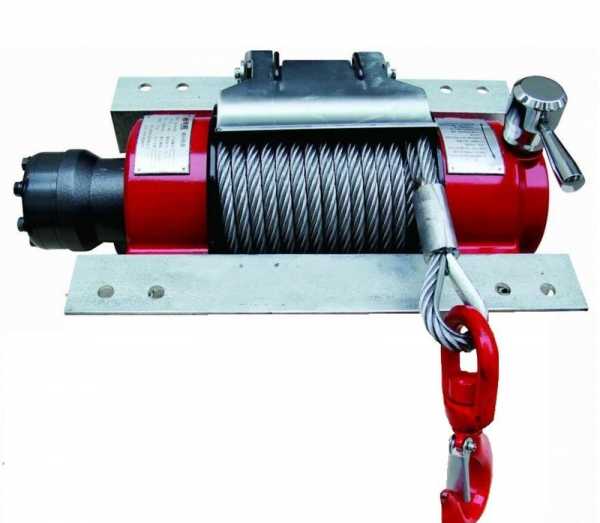

Гидравлические

Лебедки гидравлического типа приводятся в движение под воздействием гидравлического насоса. Они очень надежные и устойчивые к перегрузке. В случае подъема слишком серьезной массой механизм останавливается, а не перегорает как это присуще лебедкам на электрическом приводе. Такие конструкции могут работать даже под водой. Единственный их недостаток в низкой скорости сматывания троса.

Виды лебедок по предназначению

Существует масса конструкций лебедок, которые разработаны специально для определенных целей применения. В результате адаптации они практически не могут использоваться в других направлениях. Все типы лебедок можно сгруппировать в 3 категории:

  • Монтажные.
  • Тяговые.
  • Монтажно-тяговые.

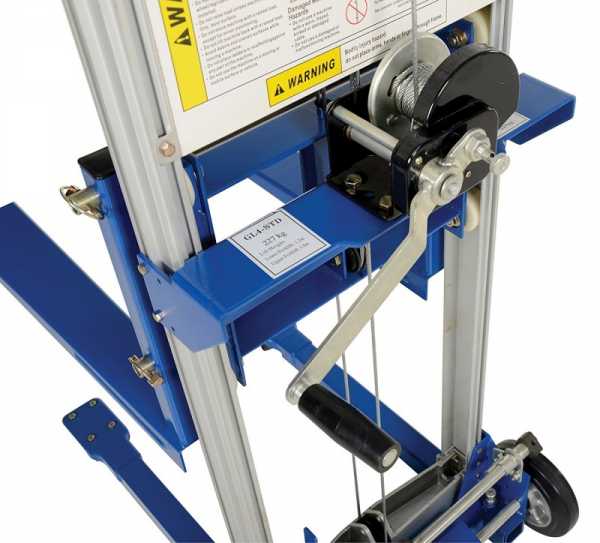

Монтажная лебедка предназначена для подъема грузов по вертикали. Такой тип устанавливают на строительную технику, а также для передвижения лифта. Компактные устройства, действующие по этому принципу, можно встретить в автомастерских, где с их помощью вынимаются двигатели.

Тяговые предназначены для скручивания горизонтально лежащего троса, цепи или каната. Именно такие устройства устанавливают на внедорожники и используют в качестве буксировочного средства на автомобилях. Они имеют немного адаптированную конструкцию барабана, которая не позволяет тросу разматываться в спокойном положении. К примеру, если монтажную лебедку оставить без нагрузки и демонтировать с места где она подвешена, то ее трос намотанный в бухту ослабнет. У тяговых устройств этого не произойдет.

Монтажно-тяговые универсальные. Они предназначены как для подъема груза, так и его подтягивания к горизонтальной плоскости. Такие системы можно встретить на эвакуаторах, предназначенных для перевозки автомобилей. Сначала они притягивают авто к себе, а затем его приподнимают оставляя на дороге только 2 колеса. При этом во время движения именно на лебедку ложиться нагрузка по сцеплению между двумя транспортными средствами.

Критерии выбора лебедки

Подбирая лебедку, стоит в первую очередь ориентироваться по нескольким важным критерием:

  • Тип привода.
  • Грузоподъемность.
  • Длина троса.

С типом привода все понятно. Если есть доступ к электричеству, то можно выбрать электролебедку, если его нет, то ручную. Что касается гидравлических устройств, то обычно они требуют отдельного подключения к гидронасосу, который придется покупать отдельно.

Грузоподъемность очень важный критерий, на который необходимо обратить внимание. Именно от него зависит тяговое усилие. В том случае если устройство подбирается для установки в гараж, чтобы демонтировать и ставить автомобильные двигатели, то подъемник с грузоподъемностью 1 тонна будет достаточным. Если же лебедку планируется использовать в качестве вспомогательного тягового средства для буксировки автомобилей, то нужно брать более мощные устройства, процентов на 30 сильнее, чем вес машины, а лучше в 2 раза.

Длина троса также важнейший критерий, на который нужно обращать внимание. Дело в том, что вместительность барабана не безгранична, поэтому на него можно намотать ограниченную по толщине бухту троса. Если лебедка нужна для вытягивания автомобиля с западни, то длины 30 м более чем достаточно. Для строительства, где необходим подъем тяжелых бетонных блоков внутри помещения, обычно достаточно троса на 10 м.

Как используют лебедки автомобилисты

Лебедка является востребованным оборудованием для автолюбителей. Зачастую ее можно увидеть на передней или задней дуге возле бампера у внедорожников. Также ее возят в багажнике, не закрепляя на автомобиль. В том случае если машина попадет в заболоченную местность или колеса проваливаются, и она не может выехать своим ходом, с помощью лебедки ее можно достать практически из любой западни. Для этого необходимо взять конец троса и зацепить его за доступный хорошо устойчивый предмет. В первую очередь в его качестве можно использовать растущее живое дерево. Также подойдут крупные валуны или другие зацепы, масса которого или надежность фиксации выше веса авто. После этого механизм лебедки запускается и в результате сматывания троса она подтягивает машину к предмету.

Правила безопасности

Лебедка — это механизм, возле которого находиться небезопасно. Дело в том, что она сильно натягивает трос, что может привести к его разрыву. Если подобное случается, то оборванный конец способен причинить вред окружающим, поскольку он начинает двигаться по направлению к источнику подтягивания с большой скоростью. Особенно опасным является оторванный такелаж, применяемый в качестве зацепа для присоединения к предмету. В этом случае наблюдается явление, которое сравнимо со стрелой и натянутой тетивой лука. Обломанная деталь фактически выстреливает и летит с огромной скоростью практически незаметно для глаз. При работе с тяговой лебедкой нужно стараться находиться в укрытии, чтобы в случае аварийной ситуации иметь перед собой щит, который возьмет удар летящего такелажа на себя.

Поскольку лебедка это механизм повышенной опасности, при эксплуатации нужно прислушаться к следующим правилам:
  • Не перегружать механизм.
  • Использовать качественный трос.
  • Применять надежный такелаж для фиксации.
  • Не находиться рядом с работающей лебедкой по направлению движения линии подтягивания.

Помимо того, что трос может оборваться и его такелаж пролетит с большой скоростью, существует еще и опасность того, что сам механизм лебедки подведет. Это актуально для устройств, которое осуществляют вертикальный подъем груза. Нельзя в это время находиться под подвешенным предметом. Особенно это опасно, если подымается масса, находящаяся на грани грузоподъемности лебедки.

Необходимо уделять особое внимание обвязке, закрепляемой на предмете, который необходимо поднять. Ее запас прочности должен превосходить фактический вес объекта. В этом случае конец троса будет надежно закреплен. В качестве обвязки лучше использовать цепи, поскольку они в отличие от ремней, канатов или троса не перетираются.

Похожие темы:

tehpribory.ru

принцип работы ручного устройства, поднятие грузов, преимущества подъёмного механизма

Многофункциональная лебёдка считается неотъемлемым инструментом в арсенале автолюбителя, желающего преодолеть все преграды бездорожья. С помощью этого нехитрого приспособления можно без особых усилий вытащить автомобиль из любой канавы и брода. Одни автолюбители предпочитают покупать уже готовое приспособление, а другие стараются сделать качественную самодельную лебёдку.

Основное предназначение механизма

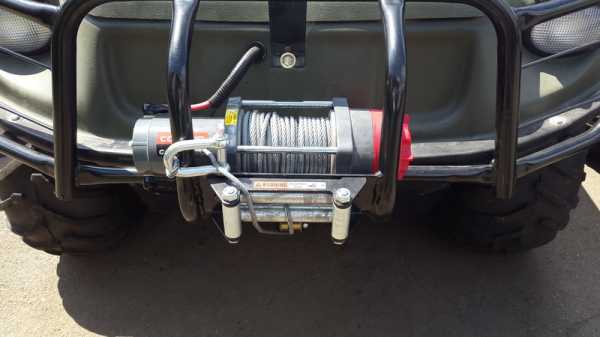

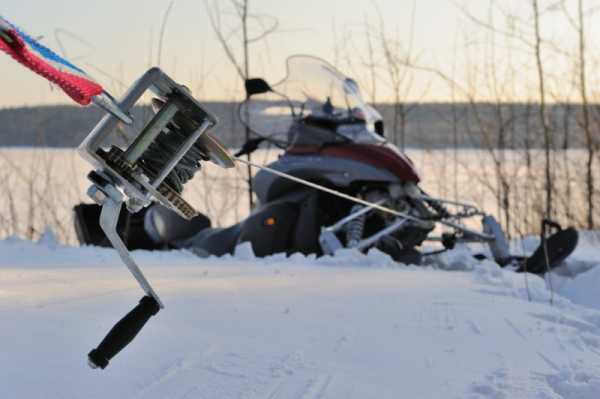

Универсальность лебёдки в первую очередь нужна владельцам внедорожников, а также в строительстве и частном хозяйстве. Ни для кого не секрет, что многие экстремалы предпочитают ездить по дорогам, где нет и следа от городского комфорта и асфальта. Но сложные просёлочные дороги могут доставить множество хлопот неопытному водителю. Если в багажнике имеется лебёдка, то любая преграда на пути будет легко устранена. Стоит отметить, что некоторые машины с повышенной проходимостью изначально уже оснащены таким механизмом, который в основном установлен на переднем бампере.

Если же автомобиль не имеет такого приспособления, то его можно приобрести в специализированном магазине и самостоятельно установить на транспортное средство. Но можно сэкономить деньги и сделать самодельную ручную лебёдку, ведь многие профессионалы уже давно успешно эксплуатируют такой агрегат. Кроме того, можно создать автоматическую модель, которая будет работать за счёт обычного стартера. Те, кто уже успел опробовать заводские модели и перешёл на самодельное устройство, утверждают, что сделанная своими руками мотолебедка получается более надёжной, нежели хорошо разрекламированные аналоги.

На сегодняшний день существует несколько разновидностей самодельных кранов для поднятия грузов. Все они отличаются между собой уровнем энергии, которая и приводит исполнительный механизм в действие. Конечно, сразу нельзя определить, какой тип лебёдки считается самым лучшим и надёжным, так как все они могут использоваться в различных жизненных ситуациях.

Конструктивные отличия

Для того чтобы разобраться с тем, как сделать самодельную лебёдку своими руками, нужно определиться с перечнем основных деталей, которые будут использованы в процессе изготовления. Специалисты утверждают, что в таком механизме основная задача выполняется за счёт наличия следующих элементов:

  • Мощный двигатель.
  • Барабан с тросом.
  • Шасси (основа).
  • Качественный редуктор.

Прежде чем приступать к сборке, нужно обязательно подготовить все детали, предварительно проверив их работоспособность. Лучше всего использовать специальные чертежи и электрические схемы. Связано это с тем, что такая работа считается очень ответственной, из-за чего лучше не полагаться на свою память и не пускать все на самотёк. Не стоит забывать и о том, что мастер должен подготовить оптимальное рабочее место и все необходимые инструменты, без которых создать лебёдку будет просто невозможно.

Разновидности самодельных лебёдок

Изначально важно отметить, что всего существует три вида самодельных подъёмных механизмов. Их многофункциональность и универсальность могут пригодиться в разных жизненных ситуациях. Но все они обладают совместным преимуществом — принцип работы. Все дело в том, что в рабочем состоянии лебёдка обеспечивает наматывание стального троса. Вращение барабана осуществляется благодаря редуктору двигателя или же физических сил водителя (вручную).

На сегодняшний день принято различать три основные разновидности лебёдок:

  • Гидравлические.
  • Ручные.
  • Электрические.

Гидравлический тип

Эта разновидность лебёдки считается самым сложным механизмом, так как она обладает некоторыми дополнительными элементами: вместительным баком для масла, гидроприводом, масляным насосом. Конечно, внешне устройство имеет довольно внушительные размеры, из-за чего собрать его бывает гораздо труднее, нежели другие типы. Но у гидравлического устройства есть два неоспоримых преимущества: для его работы нужно гораздо меньше электроэнергии, и оно более мощное, нежели аналогичные приспособления.

Чаще всего такие лебёдки устанавливают на большие внедорожники, а также мотоблоки, яхты и тракторы. Самостоятельное изготовление поможет решить множество задач, так как с его помощью можно поднимать различную технику, тяжёлые брусья и даже якорь.

Механические устройства

Принцип работы этих лебёдок полностью аналогичен другим разновидностям этого устройства. Основной недостаток механической системы в том, что она имеет внушительные размеры. Специалисты отмечают, что этот тип лебёдки считается самым габаритным из всех существующих на сегодняшний день.

Главное отличие ручного самодельного крана для поднятия грузов состоит в том, что вместо привычного электрического двигателя используется исключительно физическое воздействие. Иными словами, чтобы заставить такую лебёдку работать, придётся приложить немало усилий. Но, те водители, которые предпочитают именно ручные механизмы, уверены, что заменить такие устройства просто невозможно, ведь они будут работать даже в самых сложных ситуациях, когда отсутствует электроэнергия.

Универсальное электрическое приспособление

Как показывает практика, электрическая лебёдка встречается чаще остальных. В большей степени это связано с тем, что она считается самым популярным вариантом среди бывалых мастеров, которые привыкли собирать такие устройства собственноручно. Столь большая популярность электрического механизма связана ещё и с тем, что он может похвастаться высоким уровнем КПД и логичностью конструкции. В случае когда под рукой нет подходящего электродвигателя, его можно с лёгкостью заменить тракторным либо автомобильным генератором.

Отдельно стоит учесть, что проводка генератора должна быть подключена таким образом, чтобы он работал как полноценный двигатель. Если лебёдку оснастить мощным стартером, то конечная конструкция будет иметь более компактные размеры. Главным требованием к электроприводу является то, что он должен обладать высоким крутящимся моментом. Только в этом случае можно будет добиться того, что аккумулятор не разрядится слишком быстро.

В процессе проектирования самодельной лебёдки важно обратить особое внимание на то, чтобы электропривод не потреблял слишком много энергии, но при этом обладал необходимой для работы мощностью. К тому же именно этот тип гораздо легче соорудить своими руками.

Установка на внедорожник

Прежде всего, необходимо определить точное место для монтирования. Специалисты утверждают, что целесообразнее всего использовать именно центр бампера, причём нижнюю его часть. Стоит учесть, что заграничные внедорожники оснащены хлипким пластиковым бампером. Из-за этого он просто не выдержит поступающую на него нагрузку в объёме двух тонн и просто оторвётся от кузова. Именно поэтому нужно самостоятельно заменить хрупкую деталь на стальной силовой элемент.

Когда бампер установлен, можно приступать к подготовке площадки для лебёдки, которая должна быть изготовлена из металлических пластин. Толщина выбранного стального листа должна составлять минимум полсантиметра. После этого нужно сделать разметку для будущих отверстий, которые можно просверлить обычной электрической дрелью. Теперь металлическая площадка полностью готова для установки лебёдки. Всегда нужно помнить, что подъёмный механизм монтируется только на самом последнем этапе. Изначально к бамперу крепится сама пластина, а уже потом к ней прикрепляется тяговый механизм.

Если мастер предпочёл электрическое устройство, тогда нужно дополнительно подключить пульт управления, который должен быть соединён с бортовой сетью автомобиля.

Сам процесс подключения должен соответствовать следующей схеме: «плюс» нужно соединить с положительной клеммой аккумулятора, а «минус» — с отрицательной. На этом этапе установку лебёдки на внедорожник можно считать завершённой.

Технология сборки

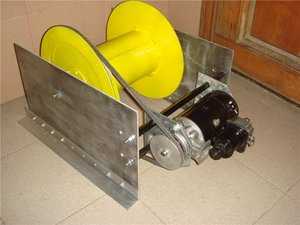

Если мастер предпочёл собрать всю конструкцию своими руками, в итоге он сможет быстрее устранить все неисправности, нежели в приобретённом устройстве. Кроме того, многие автолюбители с большим опытом вождения склонны думать, что своими руками можно изготовить качественное оборудование, которому нет равных среди заводских моделей. Если для работы будет использован стартер, то на работу уйдёт не больше 60 минут, но при условии, что все необходимые инструменты и приспособления будут приготовлены заранее.

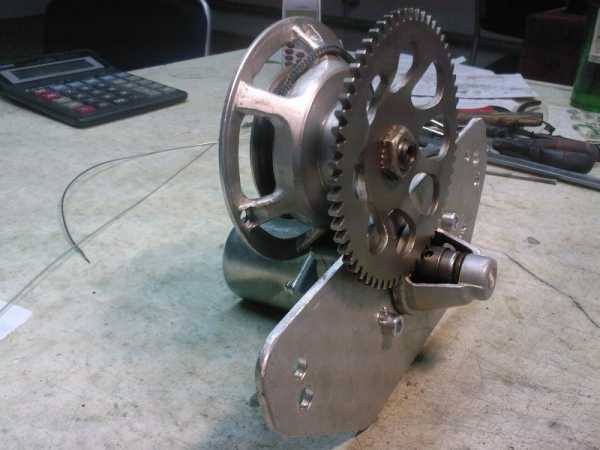

Главный рабочий узел лебёдки представлен в виде барабана с тросом. Если такой есть в наличии, то работа займёт ещё меньше времени. Но, как показывает практика, далеко не все владельцы автомобилей имеют под рукой такой механизм. В этом случае можно изготовить его самостоятельно, используя простую толстую трубу и качественный листовой металл (его толщина должна находиться в пределах от 3 до 5 мм). С двух сторон трубы нужно аккуратно приварить специальные щёчки. Это делается для того, чтобы надёжно зафиксировать шестерню. Именно на этот узел будет поступать усилие от редуктора, что гарантирует слаженную работу всей лебёдки.

Стоит обратить внимание, что вместо заводского барабана можно использовать качественные жигулевские ступицы, которые уже отработали свой положенный срок. Сделать это будет нетрудно. Нужно взять сварочный аппарат и скрепить их с тонкой стороны. Желательно использовать оправку, чтобы обеспечить хорошую соосность деталей.

Когда речь заходит о выборе наиболее подходящего редуктора, предпочтение лучше отдать тем моделям, которые используются в больших троллейбусах для открытия и закрытия дверей. Если у мастера есть возможность обзавестись таким механизмом, то лучше всего использовать именно его. Но если такого агрегата нет, тогда подойдёт и обычный стартер. Наибольшей результативностью обладает тот механизм, который оснащён планетарным редуктором. Огромное преимущество этого агрегата в том, что он обладает более компактными размерами и небольшим весом.

Несмотря на то что самодельные лебёдки в основном крепятся на передний бампер, многие автолюбители предпочитают использовать переносные варианты таких устройств. Их можно транспортировать в багажнике, используя лишь в экстренных ситуациях. В любом случае целесообразнее всего изготавливать подъёмный механизм, который обладает компактными размерами и большими показателями КПД. Основные сложности связаны с тем, что громоздкие механизмы могут доставить массу неудобств, только осложняя сам рабочий процесс.

Советы специалистов

Чтобы самодельный кран из лебёдки соответствовал всем эксплуатационным требованиям, нужно придерживаться нескольких рекомендаций:

  • Не стоит ускорять процесс сборки: есть большая вероятность снова все переделывать. Лучше потратить лишнее время, но разобраться в принципе работы устройства.
  • Для качественной сборки нужно внимательно относиться ко всем нюансам. В будущем это поможет избежать неожиданных последствий, которые могут проявиться из-за некачественной конструкции.
  • Особое внимание следует уделить коммутации и монтажу электрической проводки. Главный пульт управления лебёдкой нужно разместить вдали от крутящихся деталей. Это минимизирует риски травматизации, которые могут быть получены в результате поспешных действий или по неосторожности.

Отдельно стоит учесть, что из-за отсутствия специального стопора самодельные лебёдки могут быть небезопасными для подъёма больших грузов. Тем не менее изготовив такое приспособление своими руками, можно больше не беспокоиться о том, что автомобиль случайно застрянет на бездорожье. В самой непредсказуемой и сложной ситуации именно лебёдка поможет вытащить внедорожник из канавы и брода, какой бы глубины они ни были.

pochini.guru

Советы по изготовлению самодельной барабанной лебёдки в домашних условиях

В гараже, домашнем хозяйстве не обойтись без лебёдки. С помощью инструмента можно в одиночку вытащить автомобиль из ямы, поднять строительные материалы на второй этаж, спустить в яму картошку в мешках. Да мало ли дел, которые под силу выполнить только с помощью лебёдки. Лебёдка, ворот горизонтальный, получила своё ласковое название от славянского «лебедь». Журавель — так называли подъёмные механизмы в деревнях за рычаг, похожий на вытянутую шею птицы. Лебёдка — механизм барабанного типа, приспособление для подъёма тяжестей или горизонтального перемещения грузов с ручным или электрическим приводом.

Разновидности ручной барабанной лебёдки

Принцип действия лебёдки основан на законе физики «правило рычага». Момент силы действия равён моменту силы противодействия.

F1*L1=F2*L2

Выиграешь в силе, проиграешь в расстоянии. Архимед собирался перевернуть Землю, если бы ему дали точку опоры. Удлиняя плечо рычага с помощью ручки лебёдки, человек многократно увеличивает силу для поднятия грузов.

Корпус с местом установки лебёдки является точкой опоры, поэтому требует надёжного крепления.

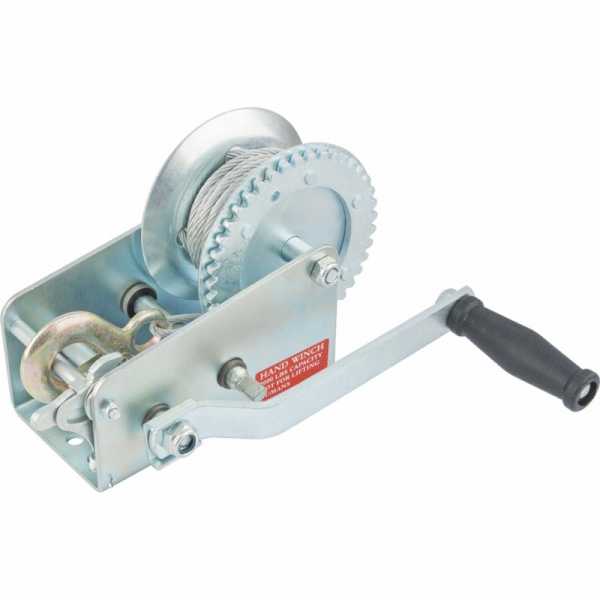

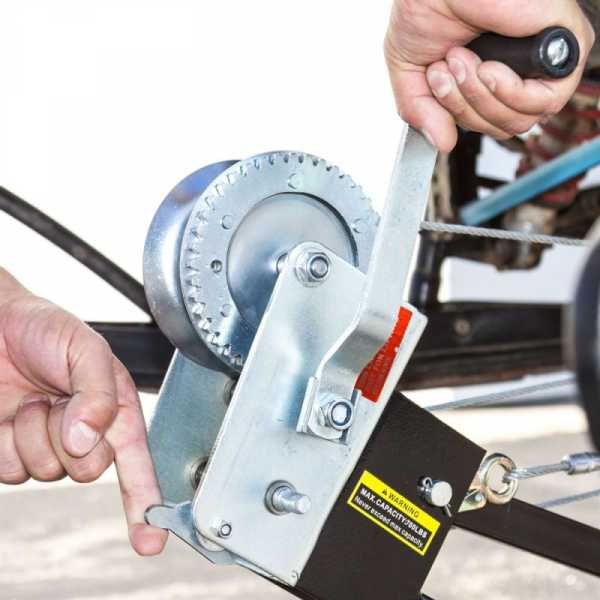

Классическая ручная лебёдка имеет шкив для наматывания троса и ручку, выполняющую роль рычага, с помощью которой осуществляется вращение барабана. Равномерную навивку троса обеспечивает тросоукладчик.

Шкив — колесо, имеющее обод или канавку по окружности.

Для увеличения эффективности приспособления применяются различные виды привода:

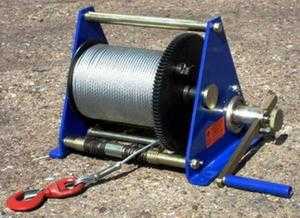

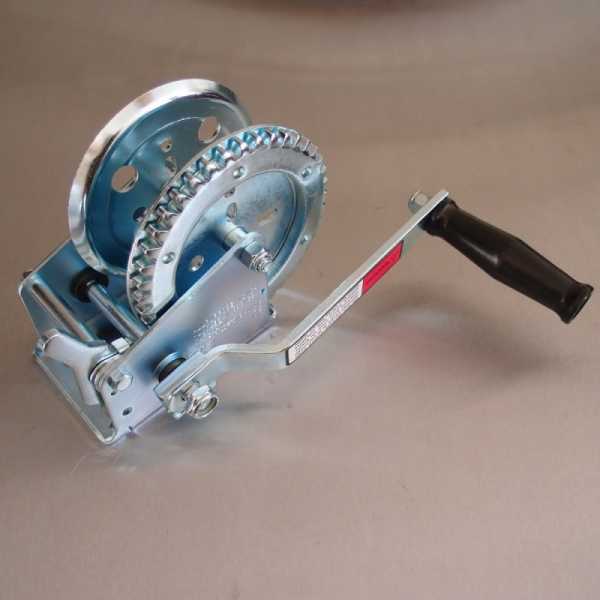

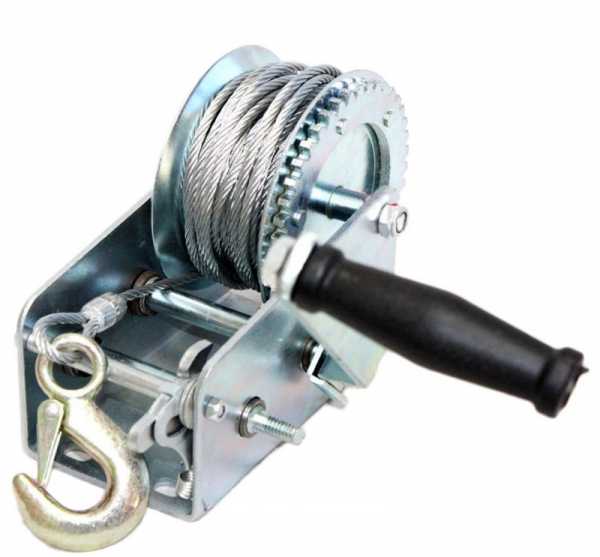

  • Ручная лебёдка с односкоростным шестерёнчатым приводом. К приводному валу барабана лебёдки жёстко крепится большая шестерня. За её зубцы цепляется шестерёнка меньшего размера. Коэффициент усиления будет равён соотношению зубьев шестерней. Для вращения барабана ручного механизма на вал надевается рукоятка, от длины которой зависит, сколько сил потребуется приложить для вращения барабана.
  • Ручная лебёдка с многоскоростным шестерёнчатым приводом. Шестерёнчатая передача такого типа привода имеет несколько пар шестерней, коэффициенты усиления которых складываются, многократно увеличивая усилие. Оборотной стороной является потеря скорости и увеличение времени перемещения груза. Рукоятка, зацепленная на прямой паре шестерён, позволяет перемещать груз с большой скоростью. При использовании двух пар шестерней увеличим силу в два раза, но потеряем время. Чтобы предотвратить обратное раскручивание барабана, используется стопор, или «трещотка», как элемент храпового механизма.
  • Храповый механизм — преобразовывает возвратное вращательное движение в прерывисто- вращательное в одном направлении. При прекращении поступательного движения шестерни упираются в стопор, который предотвращает разматывание троса с висящим грузом. Другое название стопора — трещотка, во время работы он трещит, перепрыгивая с одного зуба шестерни на другой. Если необходимо опустить груз, бесполезную собачку откидывают для освобождения от стопора храпового устройства.
  • Механизм с червячным приводом. Принцип работы червячного механизма заключается в замене одной из плоских шестерёнок винтовой. Преимущество привода — в большом коэффициенте усиления и самостопорящейся конструкции. Винтовая шестерня небольшого диаметра вращает основную. Груз может перемещаться в любую из сторон. Механизм безопасный, сохранность груза обеспечена. Устройство имеет трущиеся поверхности, которые изнашиваются на глазах без использования смазочных материалов. Конструкция компактная, но имеет ограничения по весу. Тем не менее лебёдка востребована на рынке.
  • С планетарным редуктором. Дорогостоящее устройство с высокой компактностью, с коэффициентом усиления в сотни раз, имеющее до десятка пар шестерней, редко применяется в домашних условиях именно из-за цены.
  • Блок в рабочей схеме лебёдки. Если требуется переместить груз по горизонтальной поверхности — вытащить забуксовавший автомобиль во время весенней распутицы, то лебёдку устанавливают и закрепляют на полу или столе.

Для того чтобы переместить предмет в вертикальной плоскости — поднять на другой этаж или спустить в яму, требуется дополнительный механизм — блок, который состоит из шкива и подвеса. Через шкив перекидывается ремень или трос, с другой стороны троса устанавливается подвес, на который цепляется груз. С увеличением количества блоков во столько же раз увеличивается усилие передачи, что используется при такелажных работах.

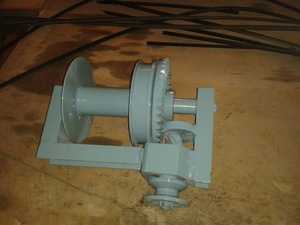

Создание барабанной лебёдки своими руками

Все перечисленные механизмы удобные в использовании, но дорогостоящие. Выход один — смастерить устройство своими руками.

Варианты изготовления самодельной лебёдки:

  1. из трещотки от КАМаза;
  2. из бензопилы «Дружба».

Вариант первый — используется трещотка от КАМаза с червячным редуктором — из механизма, отвечающего за работу тормозов. Приспосабливаем барабан на основную ось, а к червячной паре прилаживаем рукоятку. Коэффициент усиления составит 1:20.

Можно обрезать штатную тормозную ось болгаркой и насадить на неё барабан. Использование блочного соединения усилит мощность лебёдки вдвое. Требуется смазывать трущиеся поверхности, чтобы самодельное приспособление имело долгий срок службы.

Мощности самодельной лебёдки хватит для подъёма строительных материалов и тяжёлого груза из ямы. Но тяжёлый двигатель вытащить из капота она не поможет.

Мотолебёдка своими руками изготовляется из бензопилы. Этот вариант подойдёт там, где нет электричества. Это изобретение лесорубов, которым требовалось обвязывать срубленные стволы.

С бензопилы «Дружба» снимают кожух, к самодельному барабану приделывают большую звёздочку от мотоциклетного колеса и присоединяют мотоциклетную цепь к ведущей основной звёздочке бензопилы. Получили два редуктора в одном механизме: редуктор бензопилы и цепной редуктор на звёздочках, имеющий передаточное отношение 1:10. За счёт распределения нагрузки увеличивается срок службы рабочих элементов.

Использование ручной рычажной лебёдки

Чтобы переместить груз в кузов автомобиля, волоком перетащить тушу зверя или вызволить застрявший на бездорожье автомобиль, используют ручную рычажную лебёдку. Монтажники называют её «лягушкой».

Можно приобрести готовое приспособление, но мастера-самоделкины делают устройство своими руками. Конструкция состоит из рамы с закреплённым внутри барабаном, к которому прикрепляется звёздочка от храпового механизма. К валу барабана присоединяется рукоятка, при многократном движении рычага груз поднимается как бы скачками, отсюда и название устройства. Храповик не позволит сорваться грузу.

Много оригинальных изобретений можно сделать самому, применив природную смекалку и находчивость.

Изготовление полиспаста своими руками

Полиспаст — это устройство из системы блоков, позволяющее многократно увеличить усилие при поднимании тяжёлого груза. Рисуют чертежи полиспаста самостоятельно, основываясь на знаниях курса физики.

Используя блочные системы, древние строители возводили сооружения, которые удивляют и приводят в восторг наших современников. Верфи для строительства кораблей тоже оборудовались системами блоков.

Один блочок состоит из шкива, по желобу которого перемещается трос, цепь или канат из стальных нитей. Чтобы вращение блока было равномерным, без скачков, используют подшипники. Все элементы требуют смазки.

Если в приспособлении используется несколько блоков, оно называется полиспастом. Крепится полиспаст к надёжной опоре. С другой стороны подцепляется груз. Если используется подвижный блочок для изменения положения оси — он располагается со стороны груза. Трос играет роль рычага. Система полиспаста помогает многократно увеличить усилие с каждым присоединённым блоком.

Простейший расчёт: удвоение усилия требует использования 2 блоков, утроение — 3. Рассчитывают высоту подъёма для крепления блока. Длина троса будет вдвое больше этого расстояния, если используется три блока, то потребуется трос в шесть раз длиннее подъёмной высоты.

Полиспаст применяется в строительстве и сфере транспорта. Блочное соединение включается в конструкции лебёдок, талей, работает в кранах экскаваторов и бульдозеров.

Полиспаст для спасательных работ имеет несколько иную конструкцию. На прочный трос цепляется карабин. Такое устройство быстро собирается и не требует дополнительной техники.

obinstrumentah.info

Устройство ручных лебедок – особенности и преимущества.

Ручные лебедки значительно уступают электрическим в удобстве и грузоподъемности, но их стоимость намного ниже. Также они очень просты в применении, поэтому именно их целесообразно использовать для бытовых нужд. Ручная лебедка с храповым механизмом будет полезна в гараже или при возведении дачного дома, хозяйственных построек. С ее помощью удобно опустить в подвал мешки и ящики с овощами.
Она может иметь настенное и напольное крепление. Первое позволяет перемещать предметы, масса которые не превышает 750-800 кг, но их легко устанавливать и использовать. Напольные модели требуют больше ровного пространства для установки, но перемещают предметы массой более 1 тонны.



Особенности и преимущества конструкции

Устройство ручной лебедки очень простое. В интернете можно найти руководство, как изготовить ее самостоятельно, но значительно безопасней использовать промышленные изделия, изготовленные в соответствии с ГОСТами. Ручная лебедка состоит из:

  • приводного барабана;
  • привода;
  • тягового органа;
  • храпового механизма;
  • крюка.



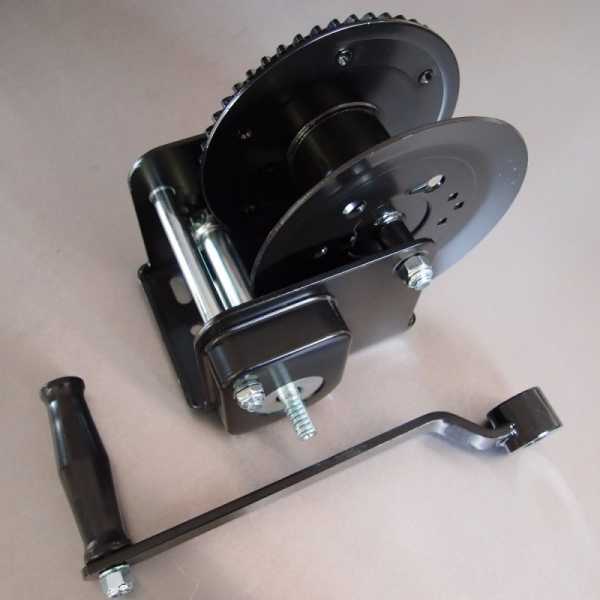

Приводной барабан

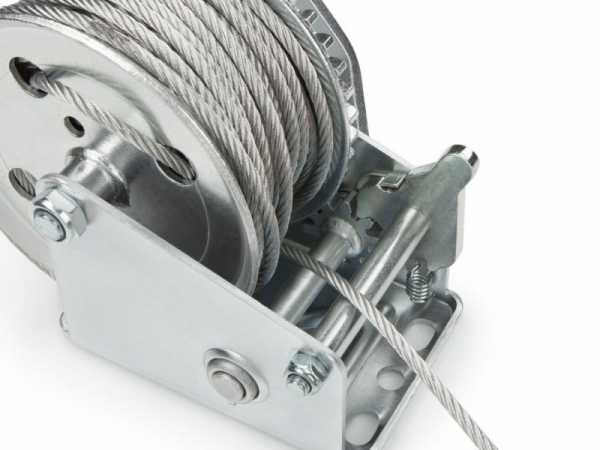

Приводной барабан представляет собой полую трубу со щечками, изготовленный из прочного металла. На ней устанавливается зубчатая шестерня. При вращении рукоятки или движении рычага начинает двигаться зубчатая передача. Она приводит в движении вал с ведущей шестерней. Ведущая шестерня соприкасается с зубчатой, и она также начинает крутиться. На торцевой стороне зубчатой шестерни находится фрикцион, собранный из кольцевых трапециевидных колодок. В торце барабана также есть кольцевая выточка, размер которой соответствует размеру фрикциона. После их соприкосновения барабан начинает вращаться, наматывая закрепленный на нем трос, и груз перемещается.

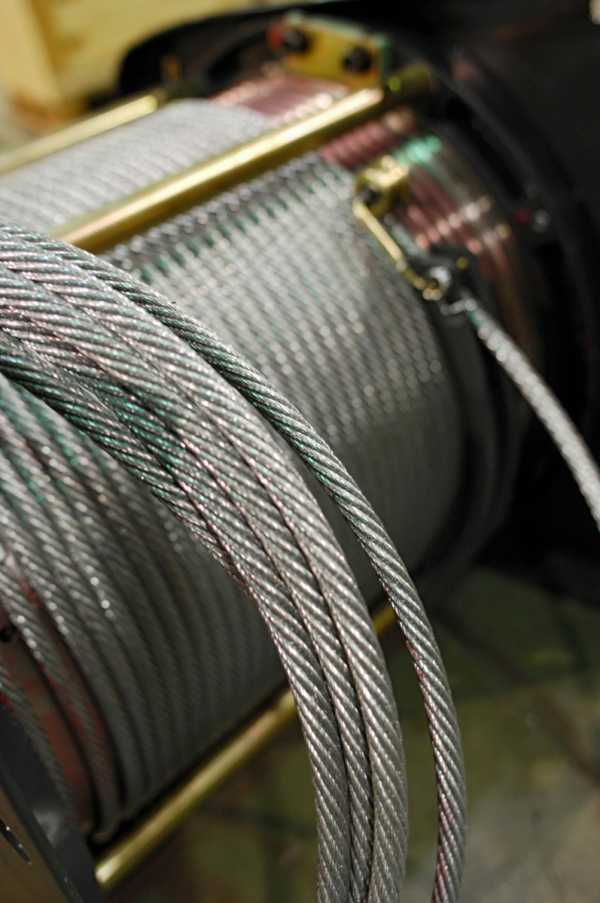

На поверхности барабана делаются небольшие углубления. Они необходимы для равномерного наматывания троса, он не запутывается, не возникает перехлестов. Цилиндрическая форма позволяет обеспечить его максимальную емкость при минимальных габаритах. Храповики позволяют в любой момент застопорить движение троса.

При использовании металлического троса большое значение имеет диаметр барабана. Если он слишком тонкий – значительно увеличивается износ троса. Но увеличение его диаметра приводит к увеличению веса и габарита устройства. Не все владеют специальными знаниями, чтобы самостоятельно рассчитать оптимальную величину, поэтому эксплуатация лебедок, изготовленных на предприятиях, а не кустарным способом, нередко обходится дешевле, а их надежность – выше.



Привод

Механизм ручной лебедки чаще всего оснащается зубчатым или червячным привод.

Основным элементом зубчатого привода является зубчатое колесо. Зубья цепляют находящиеся рядом шестерни, которые имеют соответствующие выемки и механизм вращается. Взаимно простое число зубьев на сопряженных элементов позволяет равномерно распределить нагрузку и уменьшить их истирание.

В червячном приводе вместо зубьев используется винт с резьбой, называемый червяком. Он также взаимодействует с зубчатым колесом. Такая конструкция обеспечивает более плавную работу механизма и эффективное увеличение крутящего момента. Но и трение в ней выше, а следовательно – быстрее происходит износ основных элементов.



Тяговый орган

В качестве тягового органа ручной лебедки может использоваться стальные или текстильные канаты. Один конец троса крепится к барабану, на другом находится крюк.

В ручных лебедках необходимо использовать только изделия с заводской маркировкой, содержащей информацию об их грузоподъемности. Это важное требование для безопасного использования устройства. Его нарушение может стать причиной обрыва троса, что приводит не только к повреждению груза, но и к травмам. Перед каждым использованием лебедки необходимо проверять состояние троса, и при наличии признаков износа сразу же произвести его замену.

Существуют ограничения длины используемого троса, определяемые канатоемкостью барабана. Если же необходимо существенно увеличить его длину, следует использовать монтажно-тяговым механизм. В нем канат не наматывается на барабан, а протягивается сквозь корпус, в который помещены четыре срабатывающих по очереди зажима. Но помимо достоинств, такая конструкция имеет и существенный недостаток – более высокая скорость износа тяговых органов.



Храповый механизм

Для обеспечения безопасности работы в ручных лебедках устанавливается храповик. Он представляет собой зубчатый механизм с прерывистым движением. Храповик преобразует возвратно-поступательные движения в системе в прерывистые вращательные, то есть производимые только в одном направлении.
Храповик выполнен в виде зубчатого колеса, которое имеет несимметричные зубья.  Упор для них предусмотрен только с одной стороны. При попытке поворота барабана в другую сторону, на пути движения вала появляется металлический ограничитель, называемый собачкой. При вращении в заданном направлении собачка прижата пружиной или собственным весом к зубчатому колесу и не препятствует движению.

Такая тормозная система, несмотря на свою простоту, очень надежна. Во время работы можно не опасаться произвольного разматывания каната, которое приведет к падению перемещаемого предмета.

На лебедке также может быть установлен и ручной тормоз, блокирующий непосредственно барабан.



Крюк

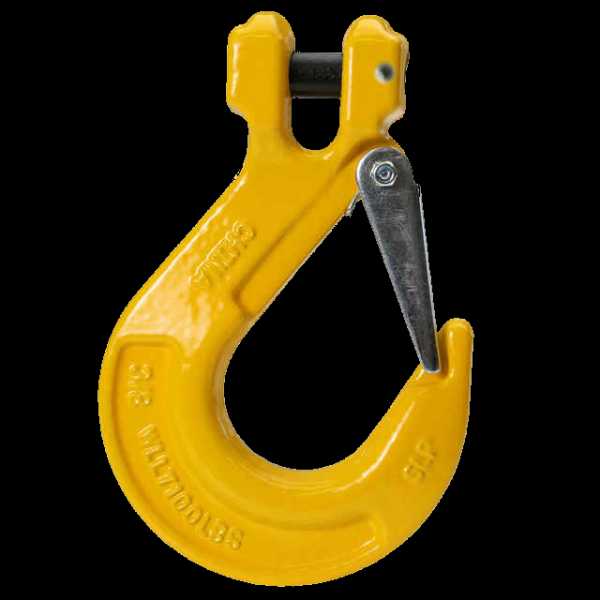

Крюки для лебедки должен быть изготовлен из прочного металла и также иметь соответствующую маркировку о предельно допустимой массе груза. На ручную лебедку можно установить крюки различного размера и формы в зависимости от специфики выполняемой работы. Их замена не требует много времени и усилий, а стоимость сравнительно невелика, поэтому для различных видов работ имеет смысл использовать наиболее подходящий крюк. Наличие запорного механизма не допустит его отсоединения в процессе работы.
Наиболее эффективная конструкция крюка – проушина и вращающийся диск, она позволяет легко закрепить различные предметы, перемещать в нужном направлении. Может также использоваться монтажный блок с крюком – они отличаются универсальностью крепления и высокой грузоподъемностью.



Чтобы приобрести ручные лебедки, получить профессиональные консультации по вопросам их выбора и эксплуатации, уточнить условия продажи и доставки, сроки и цены, звоните по телефонам: +375 17 510 23 65; +375 29 617 23 64 или. +375 33 617 23 55



gpservis.by

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
