Манометр – устройство, типы

4.7

Средняя оценка: 4.7

Всего получено оценок: 322.

4.7

Средняя оценка: 4.7

Всего получено оценок: 322.

Манометр – прибор, измеряющий абсолютное или относительное давление. Существует различные типы манометров, все они работают по разным принципам и на основе разных законов – жидкостные, пружинные и компрессионные.

Жидкостный манометр

Работа жидкостного манометра основана на законе сообщающихся сосудов.

Если взять две емкости, налить в них жидкости и соединить их трубкой ниже уровня жидкости, то каковы бы ни были геометрические формы емкостей, жидкость в них будет на одной и той же высоте. Это правило можно распространить на какое угодной количество емкостей. Главное условие – жидкость всюду должна быть однородной.

Рис. 1. Сообщающиеся сосуды.

Из формулы давления $p = \rho gh$ следует соотношение на случай, когда в сосудах налиты жидкости разной плотности: ${{p_1} \over {p_2}} = {{h_2} \over {h_1}}$ – закон сообщающихся сосудов.

В жидкостном манометре на одну из трубок действует измеряемое давление, а на другую – гидростатическое давление. По высоте подъема столба жидкости во второй трубке судят об измеряемом давлении.

В лабораторной практике и на производстве используется несколько видов жидкостных манометров. Приведем некоторые из них:

Рис. 2. Однотрубный манометр.

Микроманометр. Принцип тот же, что у однотрубного, но диапазон измеряемых давлений много меньше. Используется в основном в лабораториях.

Рис. 3. Микроманометр.

Дифференциальный жидкостный манометр – целый ряд приборов различных конструкций. Общее в них одно – они измеряют относительное давление.

Манометры других типов

На практике для измерения больших давлений используют не жидкостные, а пружинные манометры. В их основе – деформация твердого тела, в данном случае – пружины. Под действием давления пружина сжимается и через механизмы вращает стрелку прибора. Иногда вместо пружины используют согнутую в дугу металлическую трубу с запаянным концом.

3$ поднялась на 2 см.

Решение:

$P_1$ – давление в сосуде.

$P_2$ – давление в трубке манометра.

$P_1 = P_2$

$P_2 = \rho gh + P_a$, где $P_a$ – атмосферное давление.

$P_2 = {{13400}\cdot{10}\cdot{0,02}} + 101325 = 104005 Па$

Насколько изменится уровень воды в трубке манометра, если на сосуд подано давление $P = 1,2P_a$

Решение:

$P_1 = 1,2P_a$ – давление в сосуде.

$P_2 = P_a + \rho gh$ – давление в трубке манометра.

$P_1 = P_2$

$h = {{0,2P_a}\over{{\rho} \cdot {g}}}$

$h = {{20265}\over{{1000}\cdot {10}}} = 2,0265 м$

Что мы узнали?

В ходе урока было разобрано устройство манометра жидкостного типа, рассмотрены различные его виды (отличия в конструкции), был описан компрессионный и пружинный манометры. В заключение урока разобраны две задачи.

Тест по теме

Доска почёта

Чтобы попасть сюда – пройдите тест.

Александр Котков
5/5
Никита Червоненко
5/5
Никита Карев
5/5
Александр Котков
5/5

Оценка доклада

4.7

Средняя оценка: 4.7

Всего получено оценок: 322.

А какая ваша оценка?

Типы манометров

Предлагаем Вашему вниманию следующие типы манометров:

Электроконтактные манометры
Манометры точных измерений
Виброустойчивые манометры
Напоромеры
Коррозионностойкие манометры
Аммиачные манометры
Взрывозащищенные манометры
Дифференциальные манометры
Котловые манометры
Судовые манометры
Железнодорожные манометры
Цифровые манометры

Манометры – это специальные приборы, используемые для измерения давления в газовой, паровой и жидкостной среде. Так как существует много разновидностей такого оборудования, перед тем, как определиться с нужным вам устройством, четко составьте свои критерии. Чтобы облегчить себе задачу и ускорить процесс покупки манометра в Санкт-Петербурге, свяжитесь с нашим представителем и получите бесплатную консультацию. Наши специалисты поможет вам выбрать идеально подходящий по всем параметрам прибор, чтобы обеспечить безопасность работы вашей системы.

Классификация манометров

Чтобы быстрее разобраться с этой группой товаров, надо понимать, чем отличается одна модель от другой. Существует несколько признаков, по которым различают виды манометров:

Тип измеряемого давления;
Принцип действия;
Назначение;
Класс точности.

Типы манометров по виду измеряемого давления

Напоромеры – используются для замера малого избыточного давления до 40 кПа.
Манометры – применяются для определения избыточного давления в диапазоне 0,06-1000 МПА.
Вакуумметры – основное назначение этих устройств заключается в измерении объема разряжения давления.
Тягомеры – подходят для замера разряжения давления с граничным показателем до -40 кПа.
Мановакуумметры – пригодны для измерения вакуумметрического и избыточного давления в пределах 60-240 000 кПа.

Типы манометров по принципу действия

Жидкостные. Стандартный вариант манометров.
Грузопоршневые. Модели этого типа отличаются высокой точностью данных.
Пружинные манометры. Имеют несколько модификаций, в зависимости от типа пружины – коробчатые, пластинчатые, трубные. Также в эту группу входят дифференциальные приборы.

Типы манометров по классу точности

Класс точности имеет цифровое значение – от 0,15 до 4,0. Качество точности измерений определяется в обратном порядке – самый низкий показатель маркировки указывает на то, что прибор обладает максимальной точностью, самый высокий – на то, что допускаются погрешности в обозначенных границах.

Типы манометров по назначению

Чтобы упростить процесс выбора подходящего прибора, производители сразу маркируют манометры по рекомендованному их назначению. Существуют как устройства общетехнического применения, так и специального. Полный перечень включает следующие группы манометров:

Общетехнические.
Электроконтактные.
Кислородные.
Эталонные.
Железнодорожные.
Судовые.
Самопишущие.

Дополнительно можно выделить отдельные группы манометров по степени их устойчивости к конкретному неблагоприятному воздействию, например, коррозиестойкие, виброустойчивые.

Приборы для измерения давления от WIKA

Манометры для индикации давления от WIKA

Манометры от WIKA могут использоваться для измерения и индикации давления. Они изготавливаются с трубкой Бурдона, диафрагмой или капсульным напорным элементом.

Для индикации или измерения давления требуется эталонное давление. Атмосферное давление обычно служит эталонным давлением. Устройство измерения давления показывает, насколько измеренное давление выше или ниже атмосферного давления (устройство измерения избыточного давления).

Индикация давления осуществляется стрелкой на циферблате со стандартизированной шкалой в диапазоне более 270 угловых градусов. Если прибор для измерения давления дополнительно заполнен жидкостью, то измерительный прибор оптимально защищен демпфированием от разрушения при высоких динамических нагрузках давления или вибрациях.

В широком ассортименте WIKA вы всегда найдете подходящий прибор для измерения и индикации давления:

Манометры с трубкой Бурдона

Мембранные манометры

Капсюльные манометры

Видео Как работают манометры? | Трубка Бурдона и диафрагменный элемент

Примечание

Ваши текущие настройки файлов cookie не позволяют отображать запрошенный контент, поскольку он предоставляется Google Ireland Ltd. (YouTube) или Google LLC (reCAPTCHA). С вашего согласия вы доверяете этим провайдерам и расширяете настройки файлов cookie для этого веб-сайта с помощью категорий «Функциональные возможности» и «Маркетинг».

Политику конфиденциальности Google и ваши настройки конфиденциальности можно просмотреть и изменить здесь.

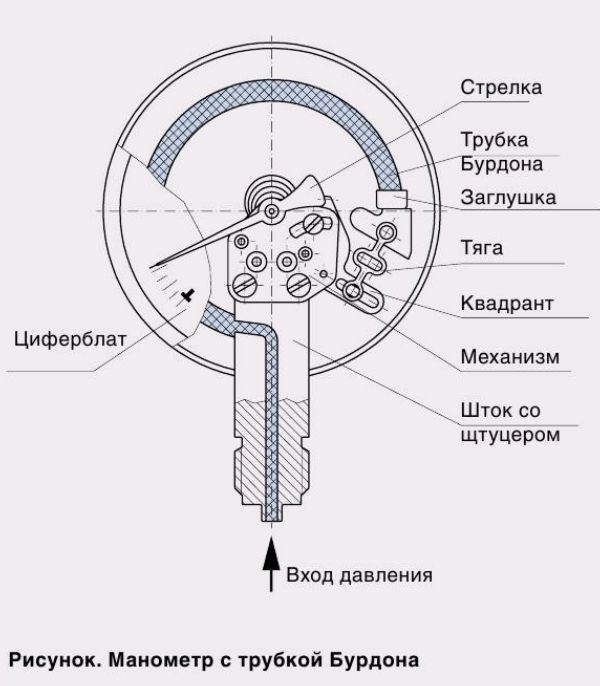

Приборы для измерения давления с трубкой Бурдона

Индикация давления в приборах для измерения давления с трубкой Бурдона осуществляется за счет расширения трубки Бурдона. Незакрепленный конец трубы создает движение. Благодаря движению инструмента это движение преобразуется в движение указателя.
Диапазон шкалы прибора для измерения давления лежит в пределах от 0 … 0,6 до 0 … 7000 бар с классом точности от 0,1 до 4,0.

Приборы для измерения давления с мембранным элементом

В устройстве измерения давления, работающем по принципу диафрагменного элемента, его отклонение служит мерой давления. Мембранный элемент зажимается между двумя фланцами или приваривается и подвергается воздействию давления среды, действующего с одной стороны.
Диапазон измерения прибора для измерения давления составляет от 0 … 16 мбар до 0 … 40 бар с классом точности от 0,6 до 2,5.

Устройство измерения давления с капсульным элементом

Капсульные элементы состоят из двух диафрагм, герметично соединенных по краю. Индикация давления достигается в результате подъемного движения, которое происходит за счет давления, действующего на капсулу устройства измерения давления.
Диапазон шкалы этого прибора для измерения давления лежит в пределах от 0 … 2,5 мбар до 0 … 0,6 бар с классом точности от 0,1 до 2,5.

Часто задаваемые вопросы

Зачем нужны заполненные манометры?

Заполняющая жидкость служит для демпфирования движущихся частей внутри корпуса. В результате можно предотвратить повреждения, вызванные вибрацией и повышенным износом движущихся частей.

Нужна калибровка инструментов?

Мы калибруем и ремонтируем ваши измерительные приборы в аккредитованной калибровочной лаборатории DKD/DAkkS, принадлежащей WIKA, или на месте у вас.

Типы давления Манометр с трубкой Бурдона Контактный датчик Дифференциальный манометр Этторе Селла Манометр Измерение давления Устройство измерения давления Датчик давления Реле давления Запорно-спускной клапан Мембранный манометр Мембранный переключатель давления Дифференциальное реле давления Датчик перепада давления Электронный переключатель давления Адаптер манометра Гидравлический манометр Заполненный жидкостью манометр Механический переключатель давления монофланец Игольчатый вентиль Кран манометра Демпфер манометра Сифон с манометром Клапан манометра Датчик давления IO-Link Датчик давления Передатчик давления Контрольный датчик Термоманометр Клапанный коллектор Манометр абсолютного давления EMICOgauge

Прибор для измерения давления – WIKA

Приборы для измерения давления фирмы WIKA

Под прибором для измерения давления мы подразумеваем прибор для измерения давления в газах и жидкостях. Здесь мы различаем механические (манометры), электронные и мехатронные приборы для измерения давления. WIKA имеет более чем 60-летний опыт производства приборов для измерения давления. Воспользуйтесь нашим ноу-хау и найдите подходящий прибор для измерения давления, соответствующий вашим требованиям:

Датчики давления

Манометры с выходным сигналом

Видео Вентиляционный клапан манометра | Это то, на что вы должны обратить внимание!

Примечание

Видео Как работают манометры? | Трубка Бурдона и диафрагменный элемент

Примечание

Электронные приборы для измерения давления

Основу электронных приборов для измерения давления составляет датчик давления. Он преобразует параметр измерения давления в электронный сигнал. Преимущество электронных приборов для измерения давления заключается в превосходных динамических характеристиках и низкой нагрузке на материал. Это придает им высокую устойчивость к нагрузкам и долговременную стабильность. Они доступны в очень маленьких размерах.

WIKA разрабатывает и производит датчики всех ведущих технологий: керамические толстопленочные, металлические тонкопленочные и пьезорезистивные.

Мехатронные приборы для измерения давления

Электронные узлы или компоненты интегрированы в механические приборы для измерения давления. Измеренное давление отображается локально, однако, кроме того, прибор для измерения давления предлагает электрический сигнал или включает функцию электрического переключения. С помощью этих приборов измеренное значение также можно надежно считывать на месте в случае сбоя питания или прерывания измерительного сигнала.

Благодаря сочетанию механических измерительных приборов с различными сигналами и переключателями получается широкий спектр мехатронных измерительных приборов давления. В наших приборах для измерения давления мы используем новейшие сенсорные технологии, проверенные миллионы раз в автомобильной промышленности. Они работают без какого-либо механического контакта, следовательно, они износостойкие и совершенно не влияют на измеритель давления.

Механические приборы для измерения давления

Из-за их надежности и простоты в обращении широко используются индикаторные приборы для измерения давления. Их упругие нажимные элементы деформируются под действием давления. Измерительная система состоит из капсульного элемента, диафрагменного элемента или трубки Бурдона. Измерительные системы изготавливаются из медных сплавов, легированных сталей или, при необходимости, из специальных материалов. WIKA производит механические приборы для измерения давления с диапазонами шкалы от 0 … 0,5 мбар до 0 … 7000 бар с точностью показаний до 0,1 %. Для измерения давления с высокими динамическими нагрузками или вибрацией в ассортименте WIKA вы найдете механические приборы для измерения давления с жидкостным наполнением. За счет увлажнения они оптимально защищены от разрушения.

Мембранные разделители

Даже для самых требовательных измерительных требований вы найдете правильное решение с WIKA. Мембранные разделители позволяют измерять давление в суровых условиях, таких как, например, агрессивные, высоковязкие или волокнистые среды, очень высокие температуры, неудобно расположенные места измерения, гигиенические нормы, а также токсичные среды или среды, вредные для окружающей среды.
