Манометр. Виды и устройство. Работа и применение. Особенности

Манометры представляют собой компактные механические устройства, измеряющие показатели давления. Разные модификации таких приборов позволяют им работать с жидкостями или газами, в том числе с паром и воздухом.

Измерение давления такими приборами необходимо в разных сферах, в том числе в водо- и газопроводах, отопительных котлах и компрессорах, автоклавах, баллонах со сжатым газом (в том числе и в пневматических винтовках). Большинство таких устройств универсально: они могут предназначаться для замеров разных показаний: избытка или разницы давлений, атмосферного давления, а также могут применяться в качестве вакуумметров.

Принцип действия манометра

Приборы для измерения давления могут классифицироваться по следующим характеристикам:

Вид измеряемого давления
Принцип действия манометра
Назначение
Класс точности

Манометры содержат чувствительный элемент, который воспринимает эластичную деформацию от воздействия давления. Конструкция механического манометра характеризуется по типу измерительного элемента. Она может содержать трубку Бурдона, мембрану, капсулу или другие деформационные элементы.

Виды и конструкция прибора

В зависимости от того, для каких целей приборы используются, они подразделяются на различные типы. Самыми распространёнными являются манометры пружинные. Они имеют свои преимущества:

Измерение величины в широком диапазоне.
Хорошие технические характеристики.
Надёжность.
Простота устройства.

В пружинном манометре чувствительным элементом является полая внутри изогнутая трубка. Она может иметь сечение в виде овала или эллипсоида. Эта трубка деформируется под воздействием давления. Она запаяна с одной стороны, а с другой находится штуцер, при помощи которого измеряют величину в среде. Конец трубки, который запаян, соединяется с передаточным механизмом.

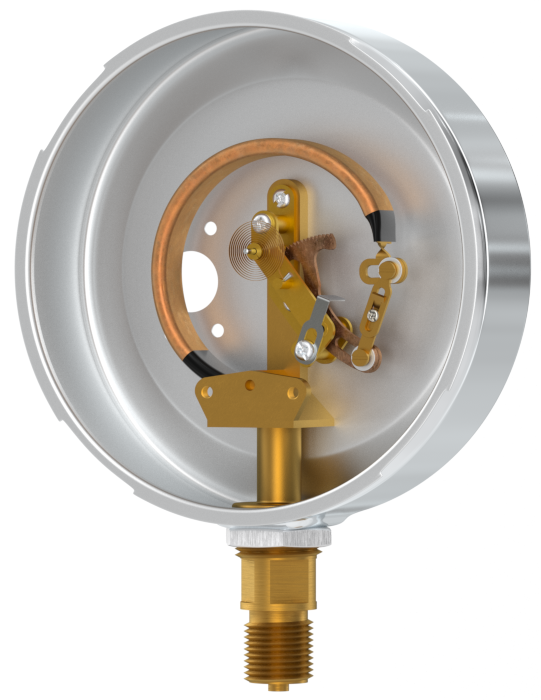

Конструкция прибора такова:

Корпус.
Стрелки прибора.
Шестерёнки.
Ось.
Поводок.
Зубчатый сектор.

Между зубьями сектора и шестерёнки устанавливается специальная пружина, которая необходима для того, чтобы исключить мёртвый ход.

Измерительная шкала представлена в Барах или Паскалях. Стрелка показывает избыточное давление той среды, в которой проводится замер.

Принцип действия очень прост. Давление от измеряемой среды поступает внутрь трубки. Под его воздействием трубка пытается выровняться, так как площадь внешней и внутренней поверхностей имеет разную величину. Свободный конец трубки совершает движение, при этом стрелка поворачивается на определённый угол благодаря передаточному механизму. Измеряемая величина и деформация трубки находятся в прямолинейной зависимости. Именно поэтому значение, которое показывает стрелка, и является давлением определённой среды.

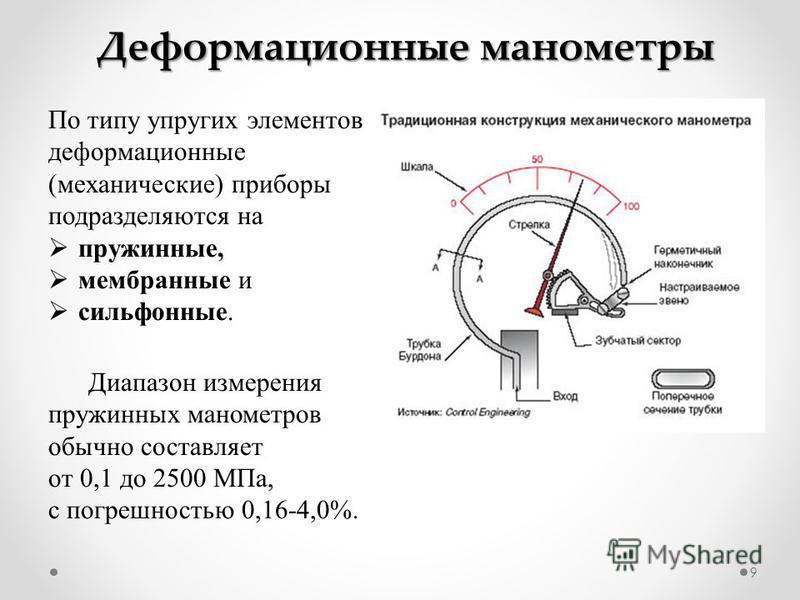

Принцип действия манометра, основанный на деформации трубки Бурдона

Это наиболее часто используемый принцип в механических средствах измерения давления. Используемый «элемент» давления часто называют трубой Бурдона, по имени французского инженера Эжена Бурдон, который использовал этот функциональный принцип в середине XIX века. В нем используется упругая пружина, c-образная, изогнутая трубка с овальным поперечным сечением.

Принцип действия манометра следующий. Когда внутреннее пространство находится под давлением, поперечное сечение, таким образом, изменяется в направлении круговой формы. Напряжения, которые создаются в этом процессе, увеличивают радиус С-образной трубки. В результате конец трубки перемещается примерно на два или три миллиметра. Это отклонение является величиной давления. Оно переносится в движение, которое превращает линейное отклонение во вращательное движение и, посредством указателя, делает это видимым по шкале. Существуют различные варианты трубок Бурдона. С-образная изогнутая трубка Бурдона может работать при давлении до 60 бар. Для более высоких давлений используются винтовые или спиральные трубки Бурдона. В зависимости от геометрии толщины материала давление может достигать до 7000 бар.

Что такое манометр

Термин «манометр» в основе имеет два греческих слова: «измерять» и «неплотный». Из этого понятны его назначение и основные функции — измерения в неких неплотных средах (жидкостях и газах).

Манометр — это прибор для измерения искусственно созданного давления газа или жидкости в замкнутой системе.

Не следует путать его с барометром, который тоже показывает давление, но только атмосферное. В то время как с помощью манометра можно измерить, с какой силой жидкость или газ давит на стенки герметично закрытой емкости. Условно говоря, он показывает плотность воздуха внутри закрытого пространства.

Если рассматривать функционал, манометр — более широкое понятие, а барометр является его частным случаем.

Единица измерения давления: паскаль (Па). Она отражает силу в 1 Н, которая равномерно действует на площадь 1 кв. м. Также давление иногда измеряют в барах, атмосферах, миллиметрах ртутного или водяного столба.

Для чего нужен манометр

В зависимости от модификации манометры могут использоваться в самых разных сферах:

при накачивании автомобильных шин;
в обслуживании систем кондиционирования и отопления;
в гидравлических узлах для передвижения железнодорожной стрелки;
для контроля давления в пневматических агрегатах на производстве;
в нефтяной и газодобывающей промышленности;
для обслуживания двигателей на морских судах и т. д.

Основное назначение манометра — проинформировать об избыточном или недостаточном давлении воды, пара, газа или иной рабочей среды. В промышленности также выделяют сигнальные приборы, которые помогают предотвратить взрывы и техногенные катастрофы из-за разрыва емкостей с опасными веществами (например, аммиаком или горячим паром).

Принцип действия манометра с мембранным измерительным элементом

Принцип действия манометра с мембранным измерительным элементом выглядит следующим образом. Деформация от измерительного элемента через тягу передается на трубко- секторный механизм, и далее на стрелку. Мембрана представляет из себя круглый гофрированный лист металла, который имеет большую площадь по сравнению с манометром с трубкой Бурдона. Мембрана может быть либо приваренной к верхней части камеры мембраны, либо зафиксированной между двумя фланцами, это позволяет ей воспринимать усилия давления с одной стороны. Данный принцип действия манометра обеспечивает то, что выдерживается высокое давление перегрузки, а достигается это вследствие того, что верхняя часть камеры выступает в качестве ограничителя.

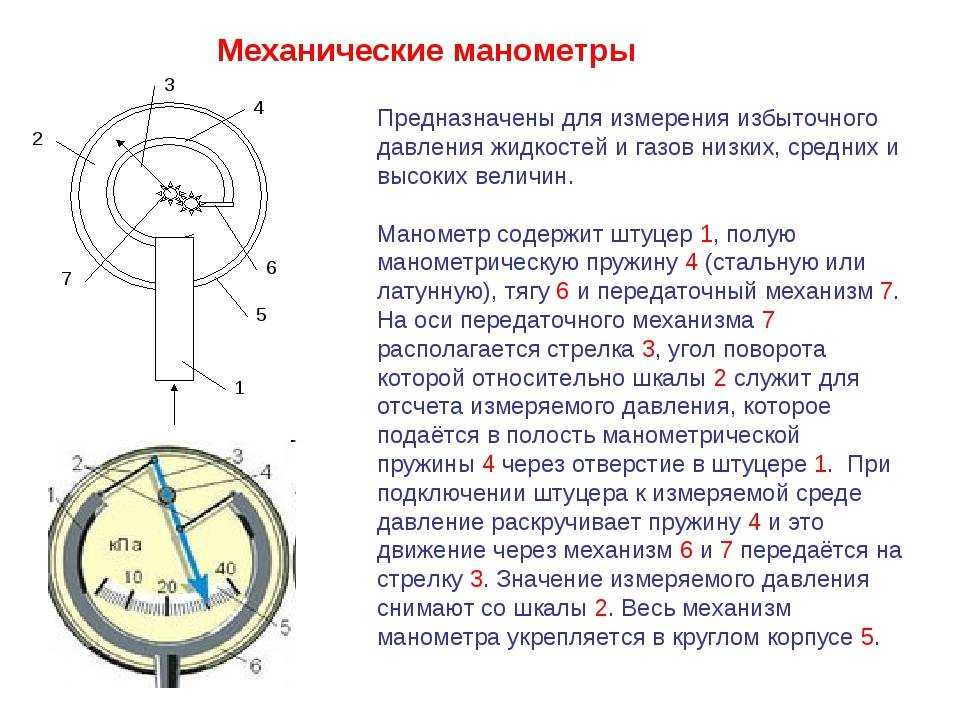

Конструкция и принцип действия пружинного манометра

Основным элементом пружинного манометра является изогнутая полая трубчатая пружина плоской формы (рис. 21). Один конец пружины, в которую поступает измеряемое давление, закреплен неподвижно в держателе, второй (закрытый) – может перемещаться. В трубчатой пружине изначально настраивается определенное давление, после чего можно производить измерения. В трубчатую пружину 1, через штуцер и держатель 2 поступает избыточное давление и она начинает изгибаться, приводя в движение тягу 4, которая в свою очередь перемещает ось 5, тем самым приводя в движение индикаторную стрелку 6, которая показывает соответствующее значение давления.

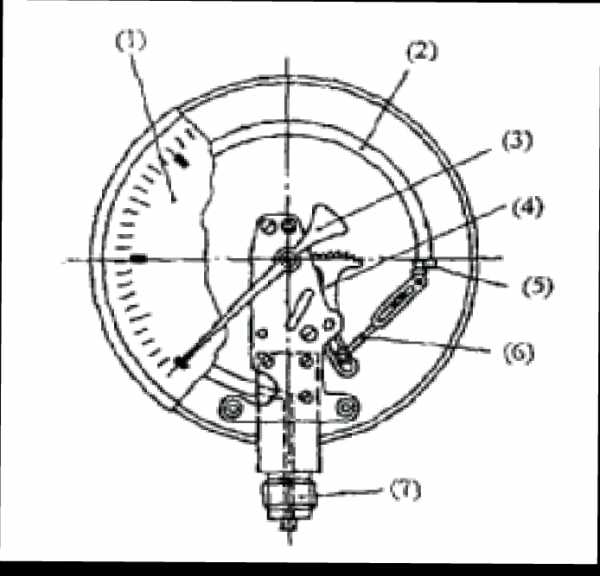

Рис. 21 – Конструкция пружинного манометра:

1 – трубчатая пружина; 2 – держатель; 3 – хомутик; 4 – тяга; 5 — ось с зубьями; 6 – винт; 7 – стрелка.

Поверка средств измерения давления

Основной недостаток трубчатых пружин и, вообще, упругих элементов — это непостоянство их показаний вследствие наличия у них остаточных деформаций, накапливающихся со временем. Поэтому пружинные манометры поверяются чаще, чем, например, жидкостные.

Результаты поверки дают возможность судить о соответствии точности показаний данного манометра классу точности, установленному для данного прибора.

Класс точности показывает наибольшую допустимую для данного прибора величину приведенной погрешности. Если при поверке прибора окажется, что приведенная погрешность по всей шкале или в ее рабочей части не превышает класса точности данного прибора, то такой прибор пригоден к дальнейшей эксплуатации. В противном случае он должен быть подвергнут ремонту или переведен в более низкий класс точности.

Приборы поверяют путем сравнения их показаний Ризм с показаниями образцовых приборов Рдейст По ГОСТ 15614–70 абсолютная погрешность образцового прибора должна быть в четыре раза меньше абсолютной погрешности поверяемого прибора. Верхний предел измерения поверяемого прибора должен быть не менее 3/4 шкалы образцового прибора или равен ему.

При поверке приборов до 2.5 кПа в качестве образцового используют чашечный микроманометр с наклонной трубкой, при давлении до 60 кПа применяют ртутный манометр, а для поверки манометров среднего и высокого давления — грузопоршневые манометры, класс точности которых 0,02 и 0,05.

В процессе поверки манометров определяются следующие виды погрешностей:

1. Абсолютная — разность между показанием поверяемого прибора и действительным значением измеряемого давления:

Δ = Ризм — Рдейст (14)

2. Относительная — разность между показанием поверяемого прибора и действительным значением измеряемого давления в процентах от действительного значения измеряемого давления:

δ = (Δ / Рдейст)*100% (15)

3. Приведенная — абсолютная погрешность в процентах от разности между верхним и нижним пределами шкалы данного прибора:

γ = (Δ / (Рв — Рн))*100% (16)

Рв — верхний предел шкалы поверяемого манометра, в МПа,

Рн — нижний предел шкалы поверяемого манометра в МПа.

Об устойчивости показаний поверяемого манометра судят по величине вариации — разности показаний манометра при прямом и обратном ходе, соответствующем одному и тому же действительному значению измеряемого давления:

В = Рпр — Робр (17)

Если поверяемый манометр имеет приведенную (основную) погрешность больше допустимой, определяемой классом точности на шкале прибора, то его подвергают регулировке или переводят в более низкий класс точности.

Принцип действия манометра с капсульным измерительным элементом

Принцип действия манометра с капсульным измерительным элементом схож с принципом действия манометров с трубкой Бурдона. Здесь в качестве чувствительного элемента используются два сваренных между собой круглых гофрированных листа металла. Измеряемая среда воздействует на внутреннюю часть капсулы и по результирующему перемещению чувствительного элемента определяемое давление, отображается на циферблате.

Более подробно с устройством вы можете ознакомиться здесь.

Видео

Точные показания манометров и термометров | На что надо обращать внимание?

Видео

Как работает манометр? Сравнение трубки Бурдона с мембраной

Зачем устанавливается?

Измерительные приборы устанавливают, чтобы следить за состоянием системы. Давление в трубопроводах не должно превышать некоторого порогового значения. В то же время оно должно быть достаточным для работы различных устройств.

Для работы душевой с гидромассажем нужно давление 3-4 бар, стиральной машинки – порядка 0,5 бар, а фильтра обратного осмоса – 2-6 бар.

Места установки:

насосные станции;
котельные;
железнодорожный транспорт, автомобили, воздушные и водные суда;
напорные трубопроводы;
водонагревательные приборы;
системы фильтрации.

Манометры покупают для личного пользования, чтобы, например, периодически контролировать давление воды, поступающей в смеситель.

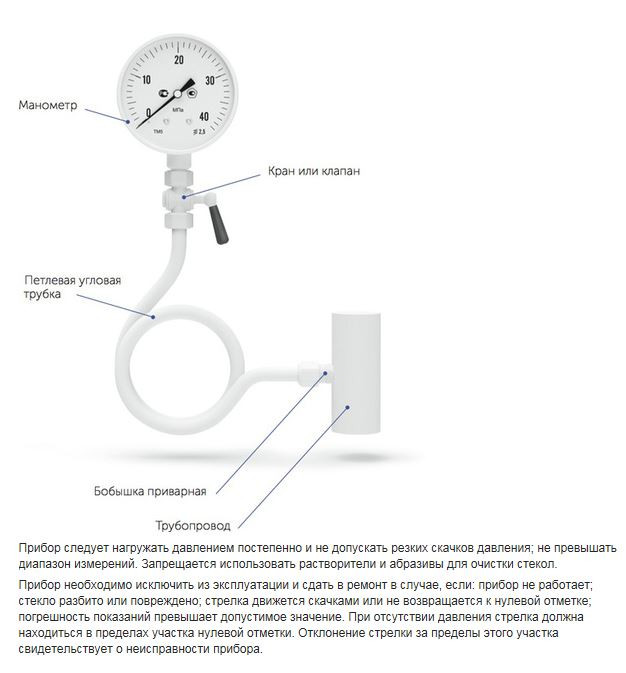

На постоянной основе их устанавливают на насосных станциях рядом с гидроаккумуляторами и реле давления, чтобы автоматически включать и выключать насос. Часто манометры входят в состав блоков автоматики.

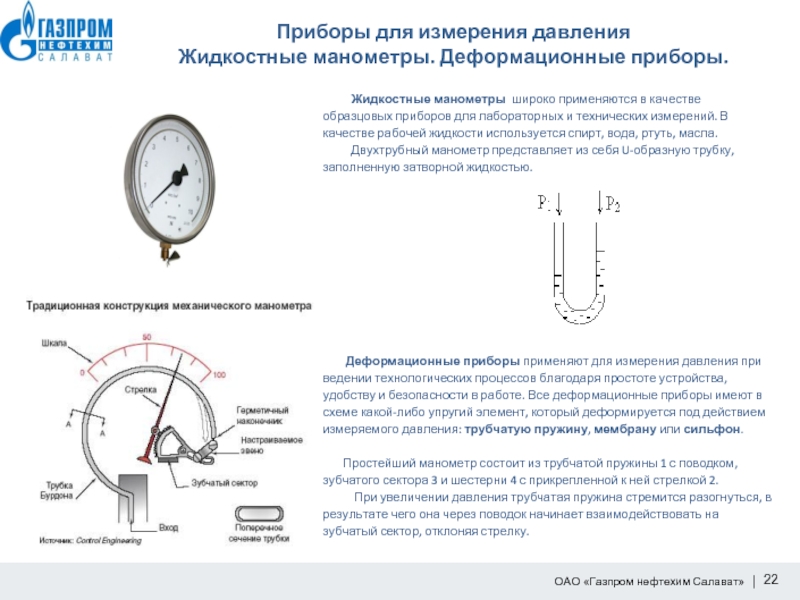

Жидкостные приборы для измерения давления

Приборы для измерения давления по назначению можно разделить на три основные группы: барометры, манометры и вакуумметры. Барометры служат для измерения атмосферного давления, манометры – для измерения избыточного давления, вакуумметры – для измерения разрежения. Применяются также и комбинированные приборы.

По конструкции приборы применяются трех основных видов: жидкостные, механические и электрические.

Жидкостные приборыприменяютсядля измерения всех видов давления. Жидкостные барометры, так же как и другие жидкостные приборы, основаны на принципе сообщающихся сосудов и применяются в двух основных вариантах: чашечные и сифонные (рис. 6.2).

Жидкостной барометр-стеклянная трубка с запаянным одним концом. В качестве жидкости обычно применяется ртуть. Давление столба ртути в трубке уравновешивается атмосферным давлением. При изменении атмосферного давления измеряется высота ртутного столба, которая и служит мерой давления.

Рис. 6.2. Жидкостные барометры:

а– чашечный; б – сифонный

Жидкостные манометрыприменяются различных видов и конструктивных вариантов. По типу применяемой жидкости жидкостные манометры делятся на пьезометры и ртутные манометры. В пьезометрах в качестве рабочей жидкости используется та же жидкость, давление которой измеряется. В свою очередь, каждая из групп делится на две подгруппы: на обычные приборы для измерения давления в жидкости и приборы для измерения разности давлений – дифференциальные манометры.

Пьезометр-вертикальная стеклянная трубка, верхний конец которой открыт в атмосферу, а нижний присоединен к сосуду в том месте, где требуется измерить избыточное давление (рис. 6.3).

Рис. 6.3. Жидкостные пьезометры:

а– обычный; б – дифференциальный

Применяя основное уравнение гидростатики ко всей жидкости, заключенной в пьезометре, получим

pабс = pат + rgh, (6.3)

где pабс – абсолютное давление в жидкости на уровне присоединения пьезометра, h – высота подъема жидкости в пьезометре – пьезометрическая высота.

Из уравнения (6.3) следует, что избыточное (манометрическое) давление на высоте присоединения пьезометра равно

pизб= pабс — pат = rgh.

Отсюда пьезометрическая высота равна

h= (pабс — pат)/rg= pизб/rg.

Если на свободную поверхность покоящейся жидкости действует атмосферное давление, то пьезометрическая высота для любой точки рассматриваемого объема жидкости равна глубине расположения этой точки hi, так как pабс = pат + rghi, и следовательно, h = hi.

Для замера разности давлений в двух сосудах или в двух точках одного сосуда применяют дифференциальные пьезометры(см. рис.6.3). Можно показать, что

p1- p2 = rg(h2 — h3),

то есть разность уровней в трубках прямо пропорциональна разности давлений в сосудах.

Ртутные манометрыпредназначены для измерения давлений жидкостей и газов в больших пределах, чем это можно осуществить с помощью, например, водяных пьезометров. Ртутный манометр состоит из резервуара с жидкостью и стеклянной трубки, присоединенной к этому резервуару. Давление определяется по разности уровней ртути в резервуаре и стеклянной трубке (рис.6.4).

а б

Рис. 6.4. Жидкостные манометры:

а– обычный; б – дифференциальный

pизб= pабс — pат = rртgh.

Так как плотность ртути в 13,6 раза выше плотности воды, то высота подъема ртути в стеклянной трубке будет во столько же раз меньше подъема воды в пьезометре, Аналогично дифференциальным пьезометрам для измерения разности давлений требуютсядифференциальныертутныеманометры.

Жидкостные вакуумметрыпо устройству и работе принципиально не отличаются от жидкостных манометров (рис. 6.5). Кроме того, разрежение может определяться по разности уровней жидкости в резервуаре и стеклянной трубке(см. рис. 4.5, б).

Рис. 6.5. Жидкостные ваккууметры:

а– обычный; б – дифференциальный

Прижинные манометры, вакуумметры, мановакуумметры : виды и классификация, устройство, схема, принцип действия

Железнодорожные манометры, устройство, принцип действия
МПТИ (ВПТИ, МВПТИ) – устройство и работа приборов
МТС-711-М1, МТС-712-М1, МТ2С-711-М1, МТ2С-712-М1 – принцип действия, устройство и работа приборов

Манометры, мановакуумметры и вакуумметры данной группы относятся к приборам деформационного типа.

В качестве чувствительного элемента в них используются различные пружины, поэтому они называются пружинными в которых измеряемое избыточное, абсолютное или вакуумметрическое давление уравновешивается силами упругости пружины, степень деформации которой служит мерой давления.

Благодаря простоте и надежности конструкции пружинные приборы получили широчайшее распространение и использование в технологических процессах.

Классификация пружинных манометров, вакуумметров, мановакуумметров по виду пружин

с трубчатой пружиной;
с пластинчатой пружиной;
с коробчатой пружиной.

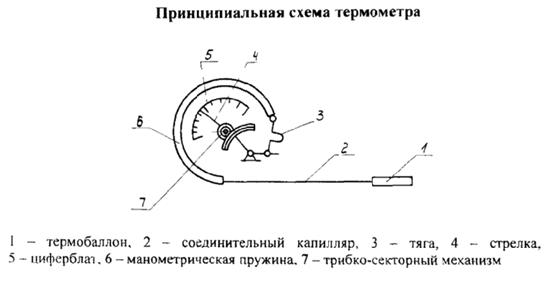

	Устройство и принципиальная схема приборов с манометрической трубчатой пружиной Бурдона :

Трубчатые пружины представляют собой кругообразно согнутые трубки с овальным поперечным сечением. Давление измеряемой среды воздействует на внутреннюю сторону этой трубки, в результате чего овальное поперечное сечение принимает почти круглую форму. В результате искривления пружинной трубки возникают напряжения в кольцах трубки, которые разгибают пружину. Незажатый конец пружины выполняет движение, пропорциональное величине давления. Движение передается посредством стрелочного механизма на шкалу. Для измерений давления до 60 или 100 кгс/см2 применяются, как правило, согнутые с углом витка около 270°, кругообразные пружины. Для измерений давления с более высокими значениями используются пружины с несколькими лежащими друг над другом витками и одинаковым витковым диаметром (винтовая пружина) или со спиралеобразными витками, лежащими в одной плоскости (плоская спиральная пружина).

	Устройство и принципиальная схема приборов с пластинчатой пружиной :

Пластинчатые пружины представляют собой тонкие гофрированные мембраны кругообразной формы, которые зажимаются или привариваются по краю между двумя фланцами и вступают в соприкосновение с измеряемой средой только с одной стороны. Вызванный в результате такого соприкосновения прогиб пропорционален величине давления. Движение передается посредством стрелочного механизма на шкалу. Пластинчатые пружины обладают сравнительно высоким перестановочным усилием. В результате кольцеобразного крепления пластинчатые пружины менее восприимчивы к вибрациям по сравнению с трубчатыми пружинами, однако погрешность показаний при изменениях температуры у них больше. Благодаря опорам для мембран достигается повышенная стойкость к перегрузкам. Покрытия или фольга, наносимые на поверхность пластинчатых пружин обеспечивают защиту от коррозийных измеряемых сред. Широкие соединительные отверстия или открытые соединительные фланцы, а также возможности по промывке делают пластинчатые пружины, особенно пригодными при работе с высоковязкими, загрязненными или кристаллизующимися веществами.

	Устройство и принципиальная схема приборов с коробчатой пружиной :

Давление измеряемой среды воздействуют на внутреннюю сторону коробки, состоящей из двух кругообразных, гофрированных, герметично прилегающих друг к другу мембран. Возникающее под давлением поступательное движение пропорционально величине давления. Движение передается на шкалу с помощью стрелочного механизма. Манометры с коробчатой пружиной особенно пригодны для измерений давления газообразных сред. Защита от перегрузки возможна только в определенных границах. Для повышения чувствительности в манометре может устанавливаться ряд коробчатых пружин («пакет» коробчатых пружин).
