Лазерный уровень – устройство и принцип работы

Содержание:
Самовыравнивающийся лазерный уровень: управление и настройка
Проекция линии горизонта
Проекция вертикали
Проекция креста
Проекция точки
Построение криволинейных проекций

О преимуществах использования этого инструмента долго рассуждать не приходится – самовыравнивающийся лазерный уровень в этом деле вне конкуренции.

Вряд ли получится найти хотя бы одну разновидность строительных работ, в которой его невозможно было бы применить. Но вести разговор в этой статье мы будем не об этом банальном вопросе – речь пойдет о практическом использовании лазерного инструмента.

Вместе с сайтом stroisovety.org мы подробно рассмотрим возможности этого устройства и их практическое применение.

Современный строительный лазерный уровень является довольно сложным и многофункциональным инструментом, с помощью которого можно производить как контроль уже готовых конструкций, так и разметку в процессе их создания.

Для этих целей разработчиками предусмотрено достаточно много всевозможных функций. Самые распространенные и наиболее применяемые из них – это проекция горизонта, вертикали, креста и точки.

Именно практическое применение этих функций мы и рассмотрим.

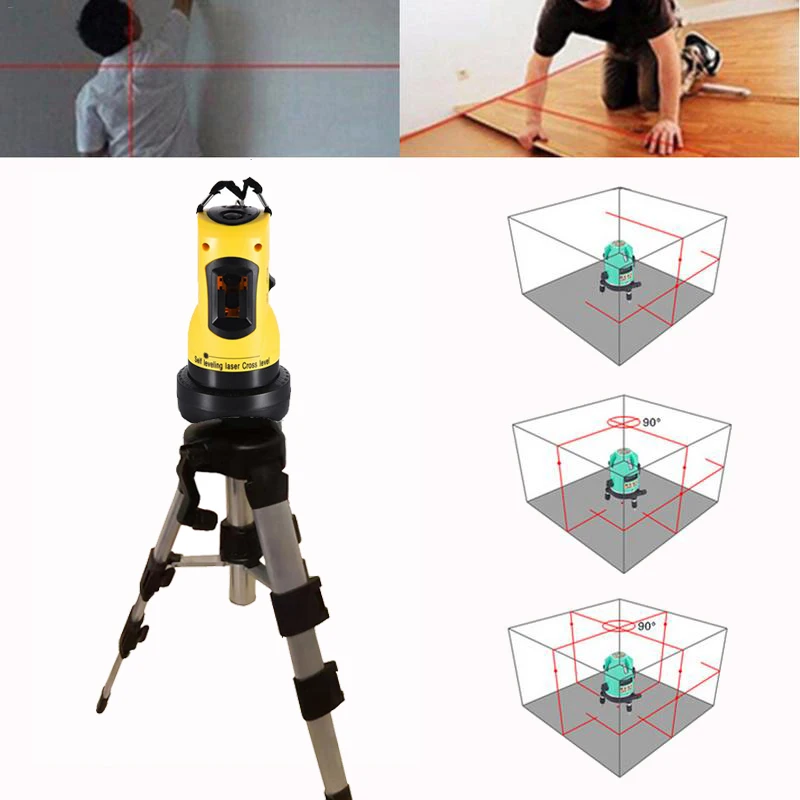

Самовыравнивающийся лазерный уровень фото

Самовыравнивающийся лазерный уровень: управление и настройка

Как правило, большинство лазерных уровней изготавливается с простой системой управления – максимум, что вы найдете на этом инструменте, это две кнопки, фиксатор системы нивелирования и пару пузырьковых уровней для предварительной его установки.

Одна из кнопок является обыкновенным выключателем, а вторая последовательным переключателем режимов.

Фиксатор нивелира необходим при переноске прибора и его хранении в нерабочем состоянии – дело в том, что к нему подключены тончайшие проводки, которые от частых и сильных качаний устройства нивелирования могут быстро порваться, и тогда уровень можно выбрасывать.

Пользоваться этим фиксатором в ваших же интересах.

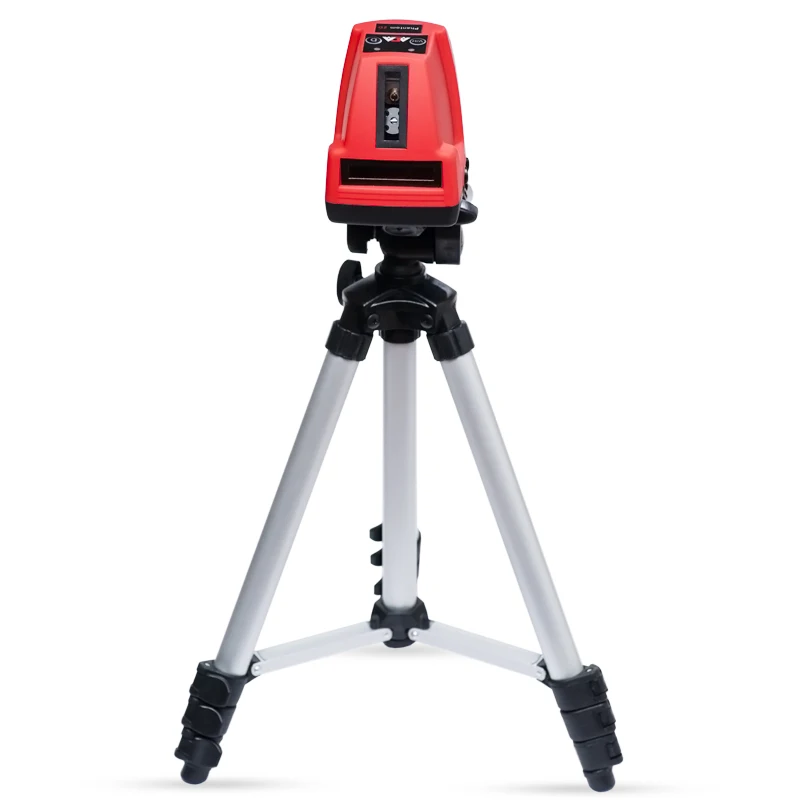

Штатив для лазерного уровня фото

Но вернемся к настройке прибора – здесь все просто. Уровень устанавливается на штатив, потом с помощью двух пузырьков уровня выполняется его предварительное нивелирование. Только после этого можно отпускать фиксатор и включать аппарат в работу.

Все дальнейшие настройки проекции луча относительно вертикального и горизонтального уровня выполняются автоматически.

Единственное, что может понадобится сделать, так это отрегулировать высоту луча в удобное для работы положение – для этих целей штатив лазерного уровня снабжен выдвижной рейкой, управление которой осуществляется ручным воротком.

Как пользоваться лазерным уровнем

Эта функция, пожалуй, одна из самых применяемых в области строительства и ремонта – проекция горизонтального лазерного луча позволяет производить контроль и разметку при изготовлении практически любых потолочных и настенных конструкций, монтаже стяжки пола и даже установки большинства предметов быта в уже готовой квартире.

Как работать с лазерным уровнем

Пользоваться этой проекцией довольно просто – если позволяет высота необходимой разметки, то луч наводится непосредственно на метку и уже относительно проекции производится либо контроль готовых конструкций, либо необходимые построения.

В большинстве случаев все современные лазерные нивелиры способны проецировать луч с разверткой от 180 до 360˚ Если высоты проекции луча недостаточно, то его перенос на нужный уровень производится с помощью рулетки – как правило, на каждую плоскость достаточно установить всего две точки, после чего соединить их прямой линией.

Лазерный уровень профессиональный фото

Отдельно хочется упомянуть о построении параллельных линий – имея под рукой лазерный нивелир, построить их не составляет никакого труда.

Здесь можно пойти двумя путями: в первом случае параллели можно построить с помощью рулетки, перенеся проекцию луча и отложив от него равное расстояние в нескольких точках или же сразу разметить необходимое расстояние между линиями рулеткой и впоследствии спроецировать на них поочередно луч. Кстати, такими способами можно размечать и контролировать параллели, как в горизонтальной плоскости, так и в вертикальной.

Работа с лазерным уровнем

Проекция вертикали

В принципе, об этой проекции лазерного луча много говорить не придется – все выполняется практически точно так же, как и при работе с горизонтальной проекцией. Единственное различие заключается в том, что в большинстве случаев прибегать к помощи рулетки не приходится.

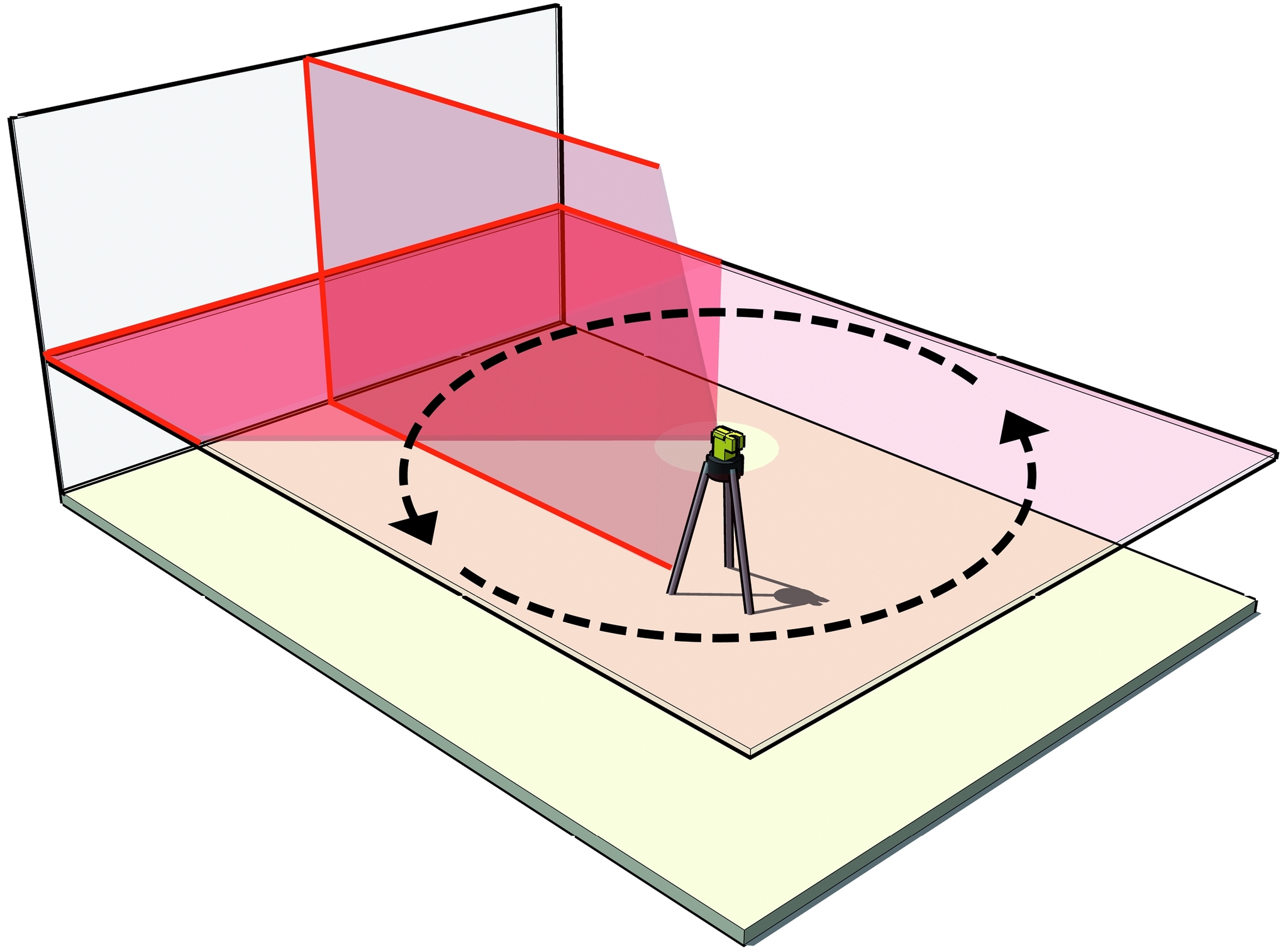

Развертка проекции вертикали в 360˚ позволяет монтировать всевозможные перегородки без помощи других приспособлений. Уровень достаточно установить должным образом и на всех стенах сразу луч отобразит плоскость будущей перегородки.

Как пользоваться лазерным нивелиром фото

Проекция креста

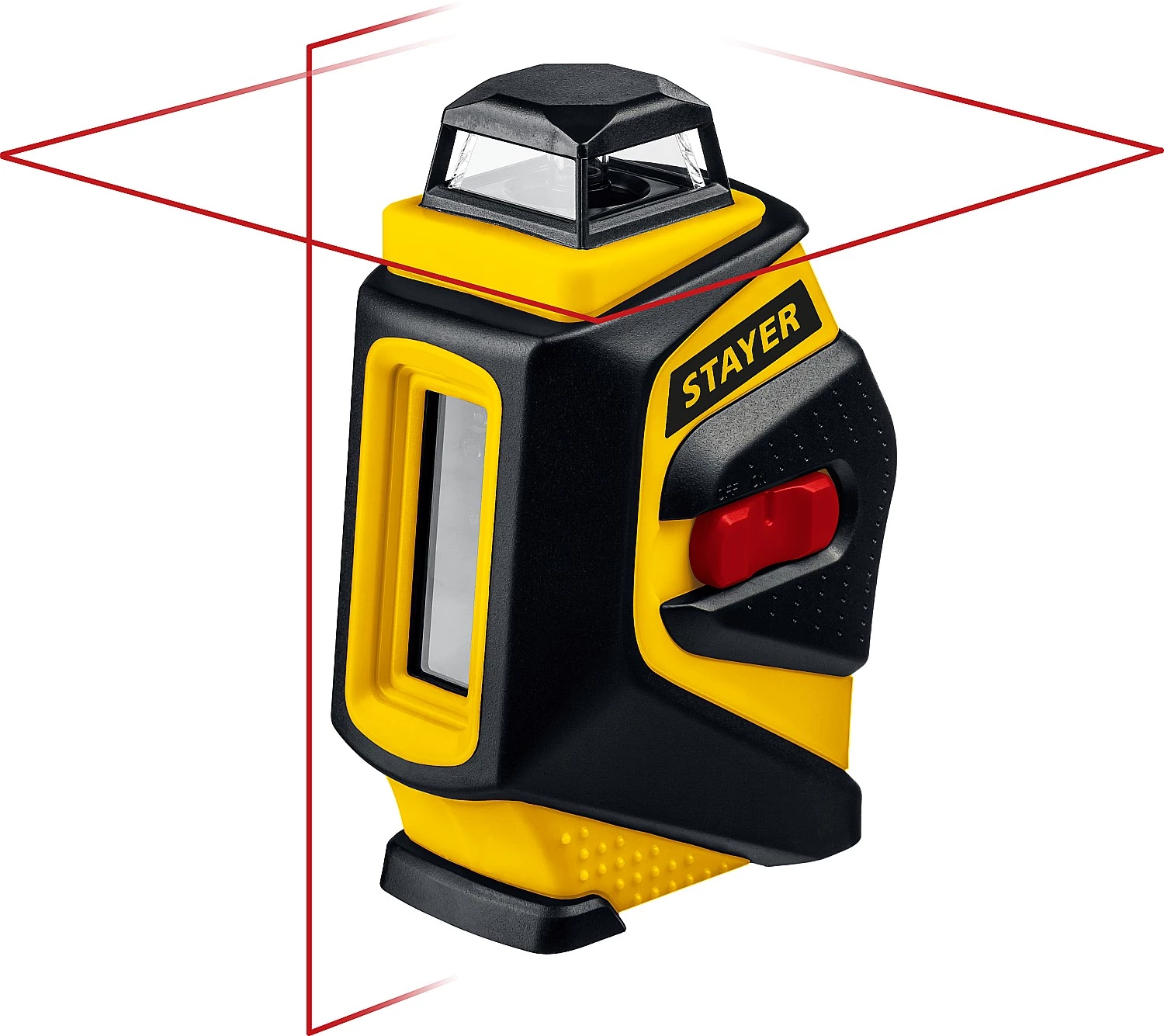

Два пересеченных под углом 90˚ луча образуют некое подобие координатных осей, которые можно спроецировать как на пол, так и на потолок и стены. Эта функция лазерного уровня позволяет пользоваться ним при построении симметричных конструкций.

Удобство этой проекции переоценить сложно – она полностью избавляет монтажника от необходимости расчерчивать контуры будущей конструкции. По размеченным точкам (естественно, при знании законов геометрии) можно построить практически любую фигуру.

Как работать с лазерным уровнем фото

Проекция точки

Эта функция лазерного уровня имеется не во всех подобных устройствах – она узко специализирована и используется в качестве отвеса.

Прибор проецирует точку в две плоскости (на пол и потолок), позволяя таким образом переносить местоположение необходимых отметок с одной поверхности на другую.

Проекция точки окажется незаменимой для тех людей, которые не в состоянии визуально перевернуть мир вверх тормашками и выполнять построения непосредственно на потолке. В данном случае размеченный на полу рисунок может быть с легкостью перенесен на потолок.

Построение криволинейных проекций

Для построения и контроля несимметричных или расположенных не под углом 90˚ плоскостей практически каждый профессиональный лазерный уровень оснащен градуированной шкалой, которая, как правило, располагается в нижней части у основания уровня.

В некоторых моделях эта шкала может быть нанесена на штатив – это не очень удобно и необходимо учесть при выборе лазерного нивелира.

Строительный уровень лазерный фото

По сути, выполняя разметку таких линий и плоскостей, исходя из одного центра установки прибора, можно разграничить любую плоскость на сегменты – при использовании разного рода проекций это намного упрощает процесс разметки, особенно, если речь идет о монтаже потолочных конструкций сложной формы. При работе лазерным уровнем в таком режиме нивелирующее устройство фиксируется защелкой.

Как видите, возможности современного лазерного уровня практически неисчерпаемы – можно сказать, что это универсальный контрольно-измерительный прибор, единственным недостатком которого является неспособность проецировать линии при ярком освещении. На улице ним пользоваться довольно проблематично. Но и это считается поправимым делом – существует специальный сигнализатор, чем-то напоминающий электронную линейку, с множеством загорающихся лампочек, которые сообщают о положении луча.

Автор статьи Михаил Корнеев

Как выбрать лазерный уровень для строительства дома

Без ровных фундамента и стен, пола и потолка здание выйдет непрочным и кособоким. Современные технологии предлагают для этих целей линейку эффективных и удобных в использовании приборов – лазерных уровней и нивелиров.

Отвесы, уровни, нивелиры – эволюция решений

Инструменты для выравнивания горизонтали и вертикали при ремонте и строительстве незаменимы. Даже если у вас идеальный глазомер. Большинство из них незамысловатой конструкции и принципа действия.

«Дедовский» способ – отвес, состоящий из нити с прикрепленным к ней грузиком. Он до сих пор выручает, если под рукой нет строительного уровня.

В силу объективно и повсеместно существующей гравитации, он позволял контролировать ровность стен, сборку мебели под заданными углами, кладку плитки – любую процедуру, требующую юстировки (выравнивания поверхностей). Беда в том, что отвес дает серьезные погрешности.

Пузырьковый уровень призван образовывать ровные линии на плоскости, задавать нужные наклон и угол.

В нем есть ампула с воздухом, частично заполненная жидкостью (бывают водяные, спиртовые, масляные модели) в металлической форме. На ампуле есть риски, если ровно, пузырек останавливается посередине.

Погрешность указана в паспорте изделия, на практике все сильно зависит от качества сборки прибора и навыков замерщиков.

Лазерным уровнем тоже можно промахнуться на 10-15 мм на нескольких метрах. Но здесь проблема не в инструменте, а в человеческом факторе.

Лазерный уровень или нивелир – формально это разные устройства.

Первый определяет отклонения поверхности от горизонтали или вертикали, нивелир определяет разности высот между несколькими точками относительно условно выбранного уровня (горизонта).

Фактически уровень и нивелир выполняют одни задачи: визуально проецируют на поверхности или строительные конструкции точки, линии, плоскости, расположенные вертикально, горизонтально или под нужным углом.

Проще говоря, производя лазерным уровнем точные замеры и контролируя все перепады высот и разницу углов, вы избегаете неровных стен, косого фундамента, криво врезанных окон и так далее.

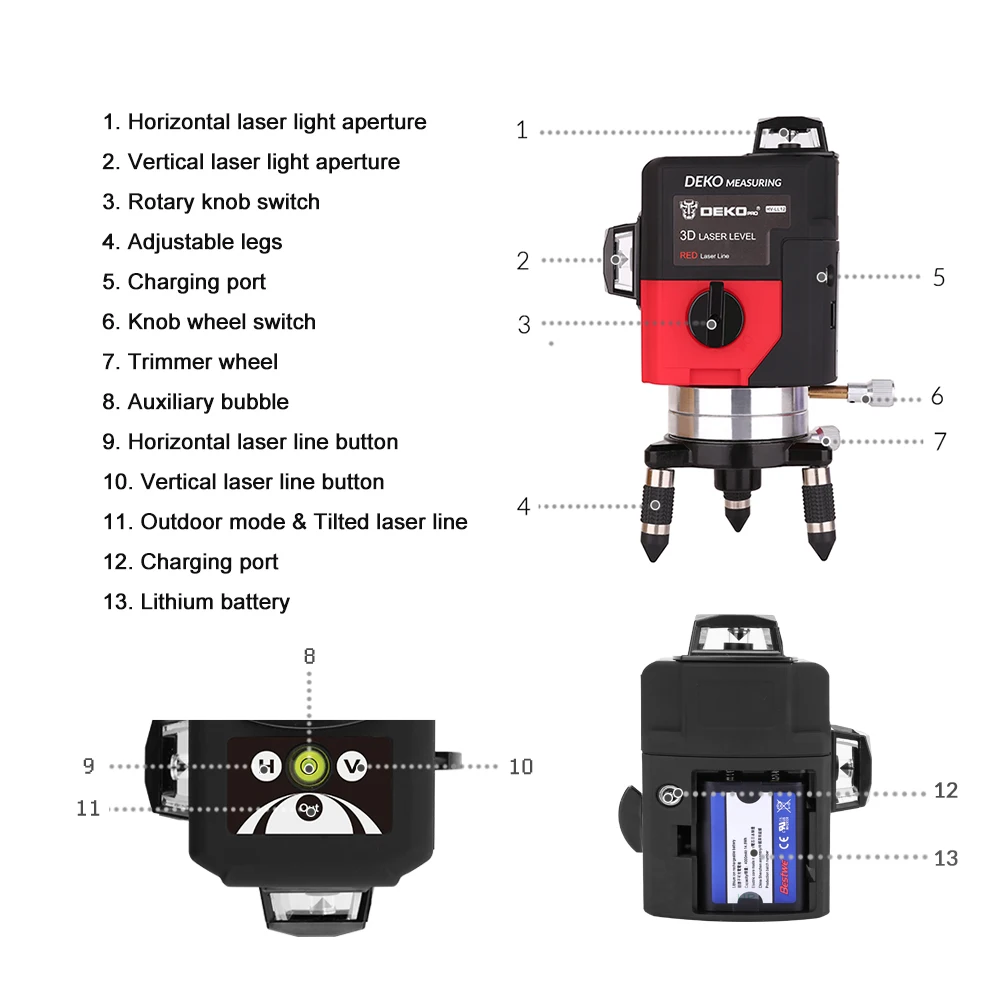

Устройство и принцип работы лазерного уровня

При всем многообразии моделей лазерный уровень состоит из нескольких конструктивных элементов и механизмов. Во-первых, это сам корпус прибора, прочный и герметичный, защищающий начинку от механических повреждений, влаги и пыли. Структура уровня следующая:

Источник светового излучения в виде мощных светодиодов. Они и образуется лазерный луч.

Оптическая система, состоящая из линз и призм для фокусировки.
Установочный механизм, снабженный штативом, регулировочными винтами, треногой.
Система электропитания. Как правило, бытовые модели работают на батарейках; профессиональные устройства снабжены никель-кадмиевыми аккумуляторами, за счет которых они способны непрерывно работать в течение 10 часов.
Панель управления, состоящая из нескольких кнопок, каждая из которых выполняет определенную функцию, и индикаторов, сообщающих, например, об уровне зарядки прибора.

Луч хорошо видно на расстоянии до нескольких десятков метров. Отдельные модели, оборудованные призмами, превращают поток света в линию, которая четко видна на стене, потолке или другой плоскости.

Использование лазерного уровня или нивелира дает преимущества, которых лишены его механические «коллеги»:

Высокая точность измерений и разметки. Для всех моделей погрешность не превышает 1 мм на метр.
Быстрая подготовка к работе. Лазерное устройство позволяет избежать длительных настроек, а охватывать может большие участки ремонта или строительства. Прибор сам производит все измерения.
Простота эксплуатации. Потребность в специальной квалификации работника отсутствует – достаточно ознакомиться с мануалом.
Возможность обходиться собственными силами. Тогда как при работе с отвесом или пузырьковым уровнем часто требуется помощник.
Экономит время. Лазерная линия или точка на рабочей поверхности видна очень четко, нет необходимости прорисовывать метки – можно сразу класть ламинат, возводить опалубку или штукатурить стену. Сберегается от 40 до 60 % времени на разметку.

Разновидности лазерных уровней

В зависимости от конструкции все лазерные уровни можно разделить на четыре группы:

Точечные. Самые простые модели, могут выстраивать точки и более ничего. Такие используются дома при ремонте: с их помощью удобно размечать места для крепления полок, семейных портретов, можно применить при поклейке обоев.
Линейные (или кросслайнеры). Проецируют линии на поверхности, поэтому их еще называют построителями плоскостей. С их помощью можно разметить сразу потолок, пол и стены, создав, таким образом, единое рабочее пространство. Это удобно, когда задействованы несколько человек. Кросслайнеры – это уже профессиональные приборы и могут применяться практически на всех этапах ремонта или строительства. Сильно помогают при отделочных работах с гипсокартоном, плиткой и другими материалами.
Ротационные. Способны проецировать лучи в диапазоне 360 градусов (для линейных предел – 180). Это позволяет сразу разметить большую площадь, что актуально при работе на открытых строительных площадках.
Комбинированные. Самые дорогостоящие приборы, поскольку универсальны и обладают дополнительными функциями.

Как выбирать лазерный уровень?

Выбор конкретной модели определяется функционалом, необходимым покупателю. Нет смысла переплачивать за ненужные опции. Мы предлагаем ориентироваться на следующие характеристики:

Точность измерений. Самые точные приборы дают погрешность в 0,1 – 0,2 мм на метр и используются профессиональными строителями на больших расстояниях, где отклонение в сантиметр может стать критичным и привести к ЧП. Для домашних отделочных работ достаточно уровня с погрешностью 0,3 – 0,8 мм на метр.
Температурный диапазон. Здесь все просто: если предполагается работа в холодное время года, то нужно рассмотреть возможность приобретения модели с диапазоном, захватывающим отрицательную температуру: от -10 до + 40 градусов. В обычных условиях диапазона от +5 до +40 градусов вполне хватит.
Дальность луча. Для работы в помещениях достаточно уровня, бьющего на расстояние до 50 метров. Приборы сверх этого показателя дороже и используются на больших площадях и объектах.
Цвет луча. На уровнях есть два вида лазеров: красный и зеленый. Устройства с красным лучом наиболее распространенные. Зеленый луч – вариант подороже, более энергоемкий и работает только при плюсовой температуре, но зеленая проекция видна намного лучше красной. Можно выбрать модель, способную выдавать два луча – делать разметку будет удобней.
Функциональность. Некоторые модели снабжены дополнительными функциями и помимо собственно замеров, они могут: самовыравниваться (некорректно установленное устройство подает сигнал об этом либо, при отклонении от правильного положения менее чем на 3-4 градуса, сам выходит на горизонт), самоотключаться в целях экономии заряда или батареи. В комплект иных моделей входит также дальномер, позволяющий измерять лазерным лучом длину.
Крепление. Есть два типа: к штативу или к держателю. Этот параметр не принципиален, поскольку многие модели допускают использование переходников.

Преимущества лазерных уровней и нивелиров перед их предшественниками очевидны: быстрее, удобнее, точнее. Минус один – стоит это удовольствие существенно дороже пузырьковых приспособлений, но если работы много и она регулярна, то этот недостаток отходит на второй план.

Лазерный уровень

Практически все, кто занимался или занимается ремонтом, сталкивались с проблемой измерения уровня наклона плоскостей. А учитывая тот факт, что в современных домах ровных стен практически не бывает, любые отделочные или строительные работы превращаются в настоящий кошмар.

Всем нам известен «пузырьковый» уровень. Бесспорно, он точный, компактный и стоит дешево. Но, к примеру, держать его одной рукой, а другой подгонять громоздкий настенный шкаф — немного накладно. К тому же, он обладает неприятным свойством сдвигаться в самый неподходящий момент.

Тут к нам на выручку приходят современные технологии – лазерный уровень. Такой нивелир имеет ряд особенностей, делающих его столь популярным: он точен, компактен, стабилен и обладает широким спектром применения. С его помощью можно прокладывать профиля для навесных потолков или контролировать уровень заливаемого фундамента.

Принцип работы лазерного нивелира состоит в проецировании лазерного луча на поверхность в виде линии или точки. Внутри коробки уровня располагается светодиодное оборудование, излучающее световой поток. При помощи призмы, поток формируется в лазерный луч, образуя на выходе видимую линию. Она и служит ориентиром для выполнения последующих работ.

Существует два типа лазерных уровней: статичный и ротационный. Они имеют немного разную сферу использования, но это не значит, что для стяжки пола и укладки плитки нужны разные нивелиры.

Статичный (позиционный) уровень. Такой уровень имеет в наличии два источника света, которые проецируют лучи на перпендикулярно расположенные призмы. В результате образуются две, постоянно видимые плоскости, пересекающиеся в форме «+». При использовании более трех светодиодов, появляется возможность проецировать большее количество плоскостей, что является неоценимым достоинством при работе с множественными объектами. Помимо этого, чем больше плоскостей – тем больше рук могут заниматься ремонтом или строительством. В последнее время, позиционные уровни стали снабжать «лазерными отвесами»: это дополнительные светодиоды, с помощью которых можно направить луч одновременно на потолок и пол.
Ротационный уровень. Эта машина работает по принципу «кручу-верчу, выровнять хочу!»: лазер крепится к валу электродвигателя, вращаясь на 360о. Отличием от позиционного нивелира, помимо динамичного светодиода, является использование вместо призмы фокусирующей линзы. В итоге, вместо лазерной плоскости, глазу видна лишь небольшая точка. Но при включении образуется непрерывная линия, по всей площади комнаты или рабочей области. Ротационный уровень идеально подходит для выравнивания потолков, разметки области поклейки обоев.

Не стоит забывать, что лазерный уровень не всемогущий – просто приткнув его где-нибудь, удовлетворительный результат не гарантируется. Для получения корректного уровня, необходимо провести выравнивание аппарата.

В зависимости от модели, производится это либо вручную, либо автоматически. Для ручной регулировки уровня используются специальные ползунки и пузырьковые колбы со шкалами.

Этот процесс требует максимальной концентрации и выдержки, так как даже при идеальных, на первый взгляд, показаниях ручного уровня, нивелир может начать рисовать «синусоиду» на стене.

Для более точной настройки используется механизм самовыравнивания: при сдвигах, уровень производит калибровку и возвращает лазер в исходное положение.

Весьма полезная функция, но при соблюдении одного условия – угол отклонения не должен превышать 5-7о. В противном случае, лазерный уровень громко объявит, что работать не хочет.

Чтобы «уговорить» его продолжить создавать линии, необходимо просто провести ручное выравнивание.

Область применения лазерных нивелиров

Как уже говорилось выше, спектр услуг, предоставляемых уровнем необычайно широк. Его можно использовать как в помещении, так и для внешних работ. А при наличии специальных устройств (штативов, подвесок или настенных штанг) с помощью нивелира можно выровнять практически всё.

Важно знать: так как нивелир использует лазер, уровень его видимости внутри или снаружи помещения будет разным. Также на качество луча влияет эффективное расстояние видимости. Обычно, для полупрофессиональных нивелиров оно составляет от 15 до 25 метров и зависит от мощности лазера.

Но, каким бы мощным не был аппарат, на улице эффективная дальность лазера неумолимо снижается. В таком случае используется детектор. Он обладает способностью определять местонахождение лазера, даже тогда, когда он не виден человеческому взгляду.

При работе с крупногабаритными объектами (от 30 метров), крайне рекомендуется использование детектора.

При выборе лазерного уровня стоит обратить внимание на следующие его характеристики:

Фирма изготовитель. Нежелательно приобретать нивелиры у непроверенных изготовителей. Качество их измерений, скорее всего, оставляет желать лучшего, да и деньги на ветер пускать не хочется. К примеру, лазерные нивелиры «BOSCH» пользуются заслуженной популярностью, как у «любителей» так и профессионалов.

Класс безопасности лазера. Всего классов безопасности четыре. В основном, полупрофессиональные нивелиры обозначаются цифрой «2» — безопасны, при кратком воздействии. Конечно, долго рассматривать лазер ни в коем случае нельзя.

В более мощных уровнях, с дистанцией работы до 100 и более метров, используются лазеры класса «3» — опасны для зрения. Но, вне зависимости, от класса, необходимо использовать защитные очки, предоставляемые в комплекте с нивелиром.

Некоторые модели таких очков спроектированы на усиление видимости самого луча.

Рабочая погрешность. Один из ключевых критериев выбора лазерного уровня, определяющий расстояние «промаха» лазера. В бюджетных моделях нивелиров, он не должен превышать 1мм. А в профессиональных – не более 1см.

Рабочий диапазон. Расстояние, на котором уровень гарантирует погрешность, не превышающую максимальную указанную.

Тип корпуса. Для работы вне помещений, корпус нивелира должен быть герметичным и ударостойким. Работы иногда приходится проводить в условиях повышенной влажности, а внутри прибора находятся довольно хрупкие детали.

Что по поводу стоимости, то качественный лазерный уровень купить можно за 150$. Следует помнить, что покупать нивелиры, как и остальную технику, следует только в официальных магазинах.

Лазерные нивелиры: принцип действия

Несмотря на довольно высокую цену, лазерный нивелир уверенно занимает первое место по популярности среди прочих построителей плоскостей. Он становится стандартом де-факто для широкого спектра задач по измерению и разметке как на открытом пространстве, так и в помещениях.

В последнее время производители наполнили рынок бытовыми лазерными нивелирами, стоимость которых оказалось вполне приемлемой. Так прибор, который раньше относился к профессиональному классу, появился и в «арсенале» многих домашних мастеров, где был оценен по заслугам.

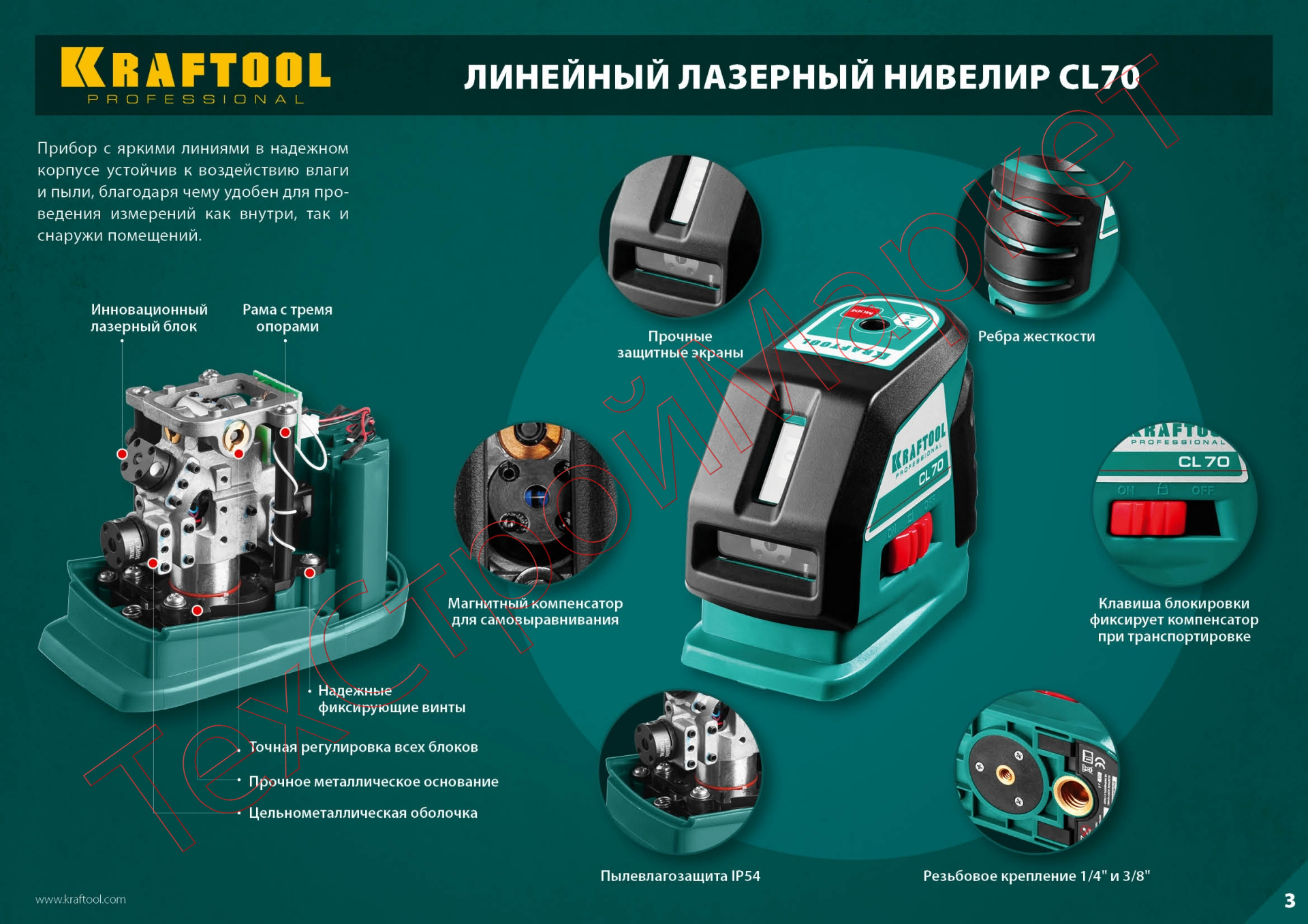

Как же устроен лазерный нивелир? Сфокусированный с помощью оптической системы лазерный луч позволяет проецировать на объект точку или линию. В зависимости от типа оптической системы и количества светодиодов и различают два основных вида лазерных нивелиров.

Призменные лазерные нивелиры имеют боле привлекательную цену и отличаются высокой надежностью. Секрет подобного сочетания прост: их конструкция не предусматривает движущихся элементов. Другими словами, ломаться там нечему.

В призменных лазерных нивелирах свет одного или нескольких светодиодов преобразуется с помощью призмы в плоскость. Угол развертки при этом составляет около 120 градусов.

Но для сложных задач этого бывает недостаточно, и многие лазерные нивелиры имеют множество призм, проецируя три и более лучей, а также несколько точек на окружающие поверхности. Такие модели удобно использовать при сверлении точных отверстий в потолке, а также при прокладке лазерных коммуникаций.

Существенный недостаток призменных нивелиров – небольшая дальность действия.

Простая конструкция оптической системы не позволяет увидеть лазерный луч на значительном расстоянии, поэтому при работе используются детекторы-приемники излучения.

К сожалению, даже с применением всех вспомогательных средств, максимальная дальность работы призменного лазерного нивелира составляет около 100 м. Поэтому эти аппараты используются преимущественно внутри помещений.

Ротационные лазерные нивелиры, в отличие от призменных, имеют сложную конструкцию. Лазерная плоскость в них проецируется за счет вращения светодиода.

По дальности действия эти устройства значительно превосходят призменные нивелиры: невооруженным глазом луч лазера можно заметить на расстоянии от 200 до 500 м от прибора.

При использовании детектора дальность некоторых моделей возрастает до одного километра!

Угол развертки ротационного лазерного нивелира – 360 градусов, то есть, он способен охватить всё окружающее пространство. Один прибор может использоваться сразу несколькими рабочими. При необходимости размер проецируемой черты можно изменить, уменьшив угол охвата в настройках прибора. В таком режиме удобно выравнивать дверные и оконные проемы, узкие стены и т.п.

Если объяснить простым языком, это означает, что для того, чтобы начать работать с прибором, вам достаточно приблизительно выставить его по горизонту, а точное выравнивание выполнит автоматика. В зависимости от модели, угол наклона, в пределах которого нивелир сможет «сориентироваться», будет разным.

Как правило, максимальное отклонение от горизонта для большинства моделей составляет 5 градусов.

Существуют две принципиальные системы самовыравнивания нивелиров: электронная и демпферная. Последняя наиболее распространена и пользуется популярностью из-за более высокой скорости выравнивания лазерного луча.

Другая полезная функция лазерного нивелира – блокировка системы автовыравнивания. Она пригодится, когда требуется провести наклонную плоскость (например, для декоративной отделки стены). Вы можете заблокировать демпфер и наклонить нивелир на нужный угол. Существуют модели, в которых луч можно наклонять, не меняя положения прибора.

Устройства, работающие от батареек (при условии, что это хорошие батарейки), по времени действия превосходят своих аккумуляторных собратьев. В то же время, аккумуляторные модели могут работать от сети во время подзарядки.

Чтобы продлить время работы прибора, можно отключить те лучи, которые вы не используете.

Корпуса лазерных нивелиров выполняются из пластика или металла.

В случае, если работать планируется в сложных условиях, нелишним будет узнать класс защищенности прибора от агрессивных воздействий окружающей среды.

Например, класс IP54 или IP66 гарантирует, что нивелир не боится пыли и влаги. Специальные резиновые вставки в корпус, встречающиеся на многих моделях, предохранят прибор при случайном падении.

В комплект поставки лазерного нивелира могут входить очки, защищающие глаза от попадания луча, мишень и детектор для увеличения дальности действия и штатив, расширяющий область использования прибора. Большинство современных лазерных нивелиров продается в фирменном кейсе для транспортировки прибора и аксессуаров.

Лазерный нивелир — уровень, дальномер, маркер. Виды и особенности выбора

Как и другие инструменты, лазерные уровни можно разделить на бытовые и профессиональные. Об особенностях тех и других поговорим в данной статье.

Использование лазерных технологий в строительстве позволило совершать измерительные работы, экономя время, трудовые затраты, и обеспечивая при этом высочайшую точность. Лазерные уровни, дальномеры, маркеры – все эти инструменты пользуются сегодня большой популярностью в области строительства и ремонта.

Лазерные лучи превосходят по многим характеристика все остальные источники света, обеспечивая отсутствие погрешностей в измерениях, видны при любой освещенности и на всех поверхностях.

Лазерные технологии стали применяться в измерительных устройствах около 20 лет назад, значительно упростив измерительные работы.

Лазерный нивелир – это прибор, состоящий из компактного корпуса со светодиодом внутри. Светодиодное устройство обеспечивает световой поток, который, проходя через призму или же линзу, преобразуется в луч лазера, а затем проецируется на объект.

Луч может проецироваться в виде линии или же точки. Также в корпус заключены элементы питания прибора. На корпусе присутствует панель управления с индикатором зарядки элементов питания.

Каждый нивелир оснащен механизмом выравнивания – либо простым пузырьковым, либо же автоматическим.

Автоматический компенсатор значительно точнее, так как подает световой или звуковой сигнал в случае, если прибор установлен с отклонениями (особенно это удобно, когда устройство смещается в процессе работы). Работать с лазерными устройствами лучше в защитных очках.

Выделяют три основных разновидности лазерных нивелиров: точечные, линейные и ротационные.

Точечный лазерный уровень – самый простой прибор, проецирующий всего один луч, которым можно отметить точку на объекте. Используется точечный уровень для простых бытовых задач (поклейка обоев, монтаж полок).

Линейный лазерный уровень – устройство, в котором световой поток проходит через призмы, которые расположены перпендикулярно. Такой уровень еще иногда называют призменный.

Светодиоды в приборе располагаются неподвижно, то есть – лучи могут проецироваться только с той стороны, куда направлено устройство. В зависимости от количества проецируемых лучей определяется функциональность нивелира.

Самые функциональные модели способны проецировать перекрестные лучи, дополнительные точки (зенит, отвес, надир и др.). Часто такие уровни применяются при монтаже различных конструкций, ремонтных работах.

Ротационный нивелир – лучи фокусируются в таком устройстве, проходя через линзу. Светодиод в корпусе вращающийся, что позволяет работать в плоскостях, охватывая 360 градусов. Дальность луча в ротационных лазерах может превышать 100 метров.

С таким нивелиров могут работать сразу несколько человек, что очень удобно и экономит время. Цена ротационного нивелира значительно выше, чем линейного.

Используется он в основном в профессиональных кругах: среди строителей, ландшафтных дизайнеров, монтажников, архитекторов.

Производители измерительных инструментов могут комплектовать лазерные нивелиры дополнительными аксессуарами, которые сделают работу с прибором комфортней и продуктивней.

К таким дополнительным приспособлениям можно отнести: приемник лучей, пульт дистанционного управления, специальные очки, штатив.

Использование приемника, например, позволяет значительно увеличить дальность луча, да и все остальные аксессуары очень облегчают работу мастера.

С ассортиментом лазерных нивелиров — лазерные рулетки, лазерные дальномеры, лазерные уровни и аксесуаров к ним, Вы можете ознакомиться в разделе каталога Измерительного инструмента — Уровни

Для чего применяется и по какому принципу работает лазерный уровень

Опубликовано admin в Пт, 02/10/2017 — 08:43

Лазерный уровень (или нивелир) является оптическим электромеханическим устройством, при помощи которого на строительной площадке проводится измерение расстояния, площади, ширины и высоты различных вертикальных, горизонтальных или наклонных поверхностей. Также прибор подходит для измерения прямых углов.

Он визуально проецирует на любые поверхности и конструкции точки, линии или плоскости, которые имеют горизонтальное или вертикальное положение. Угол такой линии может устанавливаться в индивидуальном порядке. В создании точных замеров при помощи лазера и состоит принцип работы лазерного уровня.

Этот прибор позволяет получать точные замеры и избежать возникновения ошибок при проведении ремонтных, отделочных, реставрационных, монтажных или строительных работ.

Устройство и принцип работы лазерного уровня, а также разновидности таких приборов

Чтобы понять, что такое лазерный уровень, стоит определить разновидности подобных устройств и особенности их конструкции. Наиболее популярными считаются такие типы лазерных уровней, как:

Дальномер (лазерная рулетка или нивелир). Этот построитель обладает простой конструкцией, а дальность его составляет около 100 метров.
Статические построители линий (мультипризменное устройство или кросслайнер) и осей (точечный лазер, указатель).
Ротационные построители (нивелир, многопризменный прибор) для работы со строящимися плоскостями.

Такой прибор позволяет при помощи лазера получать ровную разметку под нужным углом, чтобы создать надежную поверхность при укладывании плитки, а также напольных или других покрытий. Определив, для чего нужен лазерный уровень, стоит узнать о преимуществах его использования, среди которых выделяются такие:

Прибор дает возможность выполнять измерения и проводить разметку с высочайшей точностью;
Такое устройство не требует сложной подготовки к работе и особой квалификации мастера, так как оно характеризуется удобством в эксплуатации;
Прибор может устанавливать линии, точки или проекции плоскостей для обширных участков;
Нивелир заменяет множество других измерительных устройств и сокращает время проведения разметочных операций практически на шестьдесят процентов.

На сайте компании Laserliner вы найдете большой перечень лазерных уровней разных видов по лучшим ценам и с доставкой в любую точку Украины.

Он визуально проецирует на любые поверхности и конструкции точки, линии или плоскости, которые имеют горизонтальное или вертикальное положение.

Лазерные уровни. Виды и устройство. Применение и как выбрать

При строительстве дома всегда требуются измерительные инструменты и приборы для определения вертикали и горизонтали. Домашние мастера часто натягивают шнуры, устанавливают самодельные отвесы в виде нити с гайкой.

Таких самодельных уровней для строительства дома, крыши или стен существует большое количество. Наиболее современными устройствами для выполнения разметки на потолках и стенах являются лазерные уровни.

Они способны точно определить необходимые размеры, прямые углы для правильного измерения угла наклона.

Лазерный уровень является устройством, действующим на основе лазерных диодов, испускающих мощный световой луч, называемый лазером. В первое время после изобретения лазера, он использовался в оборонной промышленности, а затем в других отраслях и в строительстве.

Устройство и принцип работы

Разновидности лазерных строительных уровней отличаются большим разнообразием, однако основные элементы у них одни и те же, и действуют по одному принципу.

Устройство лазерного уровня состоит из:

Лазерный диод.
Система оптики.
Механизм установки и самовыравнивания.
Источник тока.
Органы управления.
Корпус.

В качестве источника света в лазерных уровнях используются мощные лазерные диоды.

Они излучают монохроматический плотный поток света одной длины волны. В современных лазерных уровнях применяют два вида светодиодов: с красным и зеленым цветами световых лучей. Зеленый луч лучше воспринимается глазом человека. Зеленые линии хорошо видны на улице даже при солнечной погоде.

Но уровень с зеленым лучом стоит дороже, так как ее устройство сложнее.

Система оптики нужна для фокусирования луча и определения ему необходимого направления и формы. Она состоит из набора разных линз и призм. Оптическая система бывает стационарной или с вращающейся головкой. Качество оптической системы влияет на точность работы уровня и качество создаваемых линий и точек.

Устройства установки зависят от вида уровня. Наиболее простые варианты уровней состоят из обычного пузырькового уровня, в который вмонтирована система оптики с излучателем. Такой уровень требует точной установки на штативе, и регулировки горизонтали настроечными винтами. После этого приступают к работе.

Наиболее удобными считаются лазерные уровни, оснащенные устройством самовыравнивания. Перед работой они также настраиваются на штативе или поверхности, и регулируются винтами.

Отличием является то, что не требуется точная установка. При небольшом отклонении до 5 градусов специальный гироскопический или маятниковый механизм автоматически выполнит подстройку.

В результате система оптики встанет в нужное положение.

В течение работы выравнивающая система контролирует положение уровня и корректирует небольшие отклонения. Если эти отклонения больше порога саморегулирования, то автоматически подается визуальный или звуковой сигнал, для корректировки мастером положения корпуса уровня. Современные строительные уровни оснащаются такой системой.

Лазерные уровни получают

питание от простых батареек или аккумуляторов, обеспечивающих их работу длительное время. В комплект уровня входит адаптер сетевого питания для зарядки аккумуляторов

Органы управления имеют простую конструкцию, и выполнены на панели с кнопками и индикаторами, подающими сигнал о работе прибора или заряде аккумуляторов. Профессиональные модели уровней имеют в комплекте пульты удаленного управления, что удобно при работе одним человеком на большой строительной площадке.

Существуют лазерные уровни, оснащенные функцией измерения расстояний, ее называют «электронной рулеткой». Такие уровни оборудованы цифровым дисплеем с выводом результатов измерений с большой точностью.

Современные лазерные уровни выполнены в защитном корпусе из прочного пластика с резиновыми демпферами, для предохранения от случайных повреждений.

Классификация лазерных уровней

Все строительные уровни, действующие с помощью лазерного луча, делятся на виды:

Точечные.
Линейные.
Ротационные.

Точечные уровни

Такие строительные уровни имеют наиболее простое устройство. Оптическая система выдает тонкие прямые лучи, проецирующиеся на плоскости в точки.

Световой поток у точечной модели максимальный, он обеспечивает большую дальность, так как нет сложной системы оптических призм. Число образованных лучей в разных исполнениях прибора может отличаться. В простых уровнях, называемых лазерными отвесами, образуется три луча, направленных вперед, горизонтально и вертикально, что создает определенное удобство при разметке каркасов зданий.

В более совершенных конструкциях приборов лучей может быть больше, что создает дополнительные удобства в работе. Точечные уровни особенно удобны при разметке больших площадей, когда необходимо отметить одну горизонтальную линию на большом расстоянии.

Линейные лазерные уровни

Такие уровни могут называть кросс-лайнерами. Световой луч от лазерного диода проходит через систему призм и рассеивается.

В результате получается узкий плоский поток света, проецируемый на плоскость в виде линий. У многих приборов есть функция одновременной передачи плоскости света в горизонтальной и вертикальной плоскостях.

Поэтому на поверхности изображается две линии: горизонтальная и вертикальная с четким пересечением.

Такие уровни наиболее удобны при отделочных работах и разметке, так как мастер может непрерывно проверять расположение отделочных материалов (например, плитки). Устройство линейных уровней чаще всего состоит из нескольких призм и светодиодов, поэтому их называют мультипризменными. Число образованных плоскостей бывает различным, разметка может выполняться одновременно на нескольких стенах.

Важным параметром таких уровней является угол сектора. В нем проецируется плоскость. Размер такого угла чаще всего не меньше 120 градусов, хотя существуют новые модели с углом сектора 160 градусов и больше. Наиболее сложные и точные уровни могут полностью замыкать проекции всех плоскостей, и работают на 360 градусов.

Недостатки линейных уровней

Применение оптических призм и рассеивание светового потока значительно уменьшает его силу. На большом удалении, или в солнечный день проекции можно не заметить, для этого необходимо применять дополнительные аксессуары.

Однако, линейные уровни очень удобны в работе, они стали популярными у любителей и профессионалов по отделке помещений.

Ротационные уровни

При разметке на больших строительных площадках для образования общего горизонта лучшим выбором стали ротационные лазерные уровни.

В отсутствии системы призм можно получить яркий луч лазера. Изображение плоскости получается вращением излучающей головки вокруг вертикальной оси. Такие устройства являются профессиональными. Дальность луча лазера у них достигает нескольких сотен метров. На большой площадке можно создать общий горизонт. Этим обеспечивается одновременная работа разных бригад строителей.

Многие совершенные лазерные уровни могут создать сразу вертикальную и горизонтальную плоскости, так как их устройство состоит из двух ротационных головок. Обороты вращения головки можно настраивать. Ротационные уровни являются наиболее дорогостоящими моделями, поэтому они не получили большой популярности среди строителей.

Критерии выбора

При покупке лазерного уровня необходимо определиться, для чего он будет использоваться. Такие устройства имеют немалую стоимость, особенно оснащенные множеством функций. Чтобы не приобретать прибор с невостребованными функциями, рекомендуется руководствоваться некоторыми критериями.

Дальность действия

Этот параметр может достигать нескольких десятков или сотен метров. Это влияет на расход энергии аккумуляторов. Для домашних работ не понадобится уровень с большой дальностью работы. Для масштабных работ необходимо приобрести прибор с более мощным лучом лазера.

Дальность луча измеряют в метрах. Иногда дальность работы уровня указывается диаметром или радиусом. Поэтому стоит обратить на это внимание.

Тип лазера

Оптимальным вариантом будет зеленый цвет луча, более близкий к восприятию глазом. Уровни с красным лучом более дешевые, но при ярком свете луч будет плохо виден. Можно приобрести специальные очки для лучшей видимости лазерных лучей.

Точность прибора

Более точные лазерные уровни имеют выше стоимость. Погрешность работы указывают в миллиметрах на метр длины луча. Профессиональные приборы имеют отклонения около 1 мм на длину луча 10 метров. Для средних моделей этот параметр может достигать 3 мм.

Наличие монтажных устройств и системы самовыравнивания

Тренога и штатив являются наиболее распространенными приспособлениями для установки лазерных уровней. Они могут приобретаться отдельно, либо входить в комплект прибора. При покупке стоит обратить внимание на размер резьбы для соединения с прибором.

Удобным является наличие разнообразных креплений и приспособлений для установки, входящих в комплект.

Наличие системы самовыравнивания является оптимальным выбором. Это повышает стоимость прибора, но также повышает удобство в работе, исключая ошибки при установке.

Число лучей

В этом случае покупатель должен решить, для выполнения какой задачи приобретается уровень. Если финансы не ограничены, то лучше приобрести более функциональный прибор.

При покупке мультипризменного прибора наилучшим выбором будет с возможностью отдельного включения каждой линии, часто лишние лучи только мешают работе и вызывают путаницу.

Комплектация

Этот критерий также важен при покупке прибора, так как наличие различных принадлежностей никогда не помешает, хотя стоимость покупки при этом возрастает.

В комплект прибора могут входить следующие предметы и приспособления:

Сумка или кейс для хранения и переноски.
Очки со светофильтрами.
Мишени для отметки точек.
Геодезическая рейка.
Пульт управления.
Лазерный приемник.
Штатив (телескопический или разборный) с угломерным лимбом.
Кронштейны и приспособления для установки.
Зарядное устройство.

Устройство и принцип работы нивелира – Про дизайн и ремонт частного дома

Для качественного выполнения строительных, монтажных или ремонтных работ недостаточно только знаний мастера. Для ровной кладки кирпича, для установки перегородок из гипсокартона, и даже просто для наклейки новых обоев, — необходимо точно нанести разметку или хотя бы выровнять элементы по вертикали или по горизонтали, чтобы все получилось аккуратно и ровно.

Во все времена для выравнивания поверхностей строители и монтажники использовали пузырьковый уровень или отвес, этого профессиональному работнику всегда хватало, скажем честно. Но насколько это удобно — пользоваться механическим инструментом? Может быть пора присмотреться к современным достижениям технического прогресса?

На самом деле в продаже давно появился инструмент, способный не только облегчить нанесение разметки, но и значительно ускорить работы. Для тех кто профессионально занимается строительными и монтажными работами данный инструмент станет незаменимым помощником. Речь о лазерном уровне.

Лазер сегодня много где используется: в полиграфии, в медицине, в электротехнике, в военной сфере, — везде, где требуется высокая точность и ответственный подход к решению тех или иных задач. Исторически о данной технологии еще в 1916 году заговорил Эйнштейн, и спустя почти 45 лет появился первый твердотельный лазер — его создал американский физик Теодор Мейман на базе возбуждаемого светом рубина.

Открытие Меймана по получению видимого лазерного луча явилось одним из наиболее значимых открытий, сделанных в ХХ веке, и стоит в одном ряду с квантовой теорией Планка. Сегодня лазер оказывается полезным и в такой широчайшей сфере человеческой деятельности как строительство, и в частности — в ремонтных работах.

Лазерный уровень, или более точно — лазерный нивелир, сильно облегчает работы. Для нанесения разметки достаточно навести лазерный луч на объект, и прибор сам выстроит ровные горизонтальную и вертикальную линии. Человеку останется сделать разметку карандашом либо даже сразу установить мебель или например наклеить плитку. Это гораздо удобнее, чем возиться с линейкой или с уровнем в надежде ровно вручную отстрелить вертикаль или горизонталь, не говоря уже о построении линии под определенным углом.

Не удивительно, что сегодня лазерные уровни пользуются такой популярностью у строителей, ведь им все время приходится возводить самые разные конструкции. А ремонтные бригады? Им тоже очень удобно делать ремонт и отделку, клеить обои, укладывать плитку, возводить потолки, пользуясь лазерным уровнем для выполнения ровной разметки. И сборщики мебели не обходятся без лазерного уровня, ведь с ним работы идут куда быстрее, особенно если устанавливается большой встраиваемый гарнитур или любая другая встраиваемая мебель.

Так, если всего несколько лет назад лазерный уровень был по карману лишь профессиональным организациям, то сегодня в продаже появились бытовые лазерные уровни, обладающие стандартным набором функций, которые с лихвой перекрывают возможности линейки и отвеса, делая работу более приятной и быстрой.

Цена лазерного нивелира, конечно, выше чем у обычного пузырькового уровня, однако затраты обязательно будут оправданы, тем более если мастер работает регулярно. А если речь идет об одном единственном ремонте? Стоит ли покупать дорогой уровень ради одного ремонта? Конечно стоит. Ведь после того как ремонт сделан, в жилище так или иначе будут перестановки, обновление интерьера и т. д.

Можно захотеть поклеить новые обои, повесить картину, полку, шкаф, сделать новую плитку в ванной комнате, поменять плинтус, сделать на стене несколько дополнительных розеток и т. д. С лазерным уровнем все эти новшества можно будет внести в интерьер без лишних мучений и без лазаний по стремянке с линейкой и рулеткой в руках.

Примеры электромонтажных работ, где может понадобиться использование лазерного уровня:

Устройство лазерного уровня довольно необычно, при том не очень сложно. Внутри корпуса установлен светодиодный источник света, который и порождает световой поток для лазера. Свет проходит сквозь линзу или призму (в зависимости от типа прибора), и в проекции на объекте получается ровная линия.

Прибор может строить линии на расстоянии в несколько десятков метров от себя. В самом простом виде лазерный уровень способен построить две взаимно перпендикулярные линии, более сложные профессиональные модели строят до девяти линий — чем больше проецируемых лучей — тем больше линий. Когда лучей несколько, удобно выстроить разметку например для укладки плитки, а с четырьмя лучами можно делать разметку сразу в нескольких плоскостях.

Лазерные нивелиры бывают двух типов: линейные и ротационные. В линейном нивелире свет проходит через перпендикулярные призмы, и в проекции получаются два взаимно перпендикулярных луча на плоскости объекта (луч как-бы размывается призмой в плоскость на 120 градусов).

Наиболее простые модели проецируют точку, более сложные — перекрещивающиеся прямые (вертикальную и горизонтальную). В ротационных уровнях свет фокусируется в точку проходя через линзу, а прямая получается за счет вращения светодиодного источника на 360 градусов вокруг оси.

Так, при помощи ротационного уровня можно разметить помещение по периметру, одновременно бригада мастеров может работать с одним прибором, выполняя работы в помещении одновременно. Ротационный уровень способен выполнить проекцию на расстояние до 100 метров.

Перед началом работ уровень выставляют на штативе, выравнивают его вручную, ориентируясь по встроенному в прибор пузырьковому уровню. Более профессиональные приборы имеют еще и встроенный компенсатор, который делает эти приборы самовыравнивающимися при отклонениях от горизонта в пределах 4 градусов (маятник с качающимся медным наконечником-грузиком тормозится в магнитном поле постоянных магнитов наведенными вихревыми токами). Когда прибор на штативе установлен, приступают к выполнению разметки. Вот и все, что нужно знать о лазерном уровне.

Давайте резюмируем теперь особенности и достоинства лазерного уровня.

Во-первых, использование лазерного уровня не требует особенных специальных знаний, достаточно установить прибор на штатив, включить требуемый режим разметки (один луч, два луча или несколько лучей), направить прибор на поверхность, и нанести по красным линиям отметки, либо сразу начать работу с отделочными или строительными материалами. С этим справится даже новичок.

Во-вторых, применение лазерного уровня значительно экономит время и силы человека. Не нужны ни отвес, ни стремянка, не нужно больше держать в руке отвес, пока помощник делает разметку. Один человек справится со всем самостоятельно, стоит только нажать кнопку на приборе — ровные световые линии появятся на стене или на потолке, там где нужно.

В-третьих, лазерный оптический прибор обладает высокой точностью. Погрешность профессионального лазерного прибора не превысит 0.3 мм на метр, а более простые приборы ошибутся максимум на 1 мм на метр.

В-четвертых, современные лазерные нивелиры отличаются наличием множества дополнительных функций. Этим не сможет похвастаться ни один отвес или уровень-линейка с пузырьком. Лазерный нивелир построит горизонтальный луч, вертикальный луч, сделает крест, построит по желанию пользователя дополнительные контрольные точки в зените или надире.

В-пятых, лазерный инструмент неприхотлив в хранении и легок при транспортировке. Весит средний профессиональный прибор не более 3 кг, а бытовой — не более 1 кг. Прочный пылезащищенный корпус в сочетании с сумкой или фирменным кейсом — надежная защита на время хранения.

Те мастера, кто впервые воспользовался лазерным нивелиром (строители, монтажники, ремонтники, и просто люди, любящие делать дома перестановки), оценили достоинства прогрессивного прибора. Все в один голос утверждают, что старые механические приспособления — это уже пережитки прошлого, и выбор однозначно делается в пользу современного лазерного прибора.

НИВЕЛИРЫ И ИХ УСТРОЙСТВО

Нивелиром называют геодезический прибор, предназначенный для измерения превышений методом геометрического нивелирования. По своей точности нивелиры подразделяются на высокоточные, точные и технические. Высокоточные нивелиры предназначены для выполнения наиболее точных работ — нивелирования I и 11 классов, точные — для нивелирования 111 и IV классов, технические — для инженерно-технических работ, в том числе для технического нивелирования. Примером технического нивелира является нивелир Н-3 (рис. 7.2).

Рис. 7.2. Нивелир Н-3:

1 — объектив; 2 — зрительная труба; 3 — защитный колпачок; 4 — диоптрийное кольцо; 5 — цилиндрический уровень; б — подставка; 7 — подъемные винты; 8 — пружинящая пластина; 9 — кремальера; 10 — визир; 11 — закрепительный винт; 12 — наводящий винт; 13 — круглый уровень; 14 — исправительный винт;
15 — элевационный винт

Нивелир Н-3 имеет подставку, расположенную на трех подъемных винтах. Для визирования используется зрительная труба с внутренней фокусировкой, имеющая сетку нитей. Для установки трубы по глазу — получения четкого изображения сетки нитей — используется диоптрийное кольцо окуляра. Для установки трубы по предмету — получения четкого изображения наблюдаемого предмета (рейки) — предназначена кремальера, при вращении которой внутри трубы перемещается фокусирующая линза.

Для быстрого приведения прибора в рабочее положение служит круглый уровень, его цена деления равна 5′. Для точного приведения визирной оси зрительной трубы в горизонтальное положение предназначен цилиндрический уровень. Цилиндрический уровень нивелира имеет такую же конструкцию, как и цилиндрический уровень теодолита. Отличие заключается только в его более высокой чувствительности, цена деления цилиндрического уровня нивелира составляет 15″. Цилиндрический уровень нивелира жестко скреплен со зрительной трубой, поэтому при наклонах цилиндрического уровня наклоняется и визирная ось зрительной трубы. И наоборот: при наклонах зрительной трубы наклоняется цилиндрический уровень, вследствие чего происходит перемещение его пузырька. Для приведения пузырька цилиндрического уровня в нуль-пункт слу-

жит элевсщионный винт. Одновременно с перемещением пузырька цилиндрического уровня в нуль-пункт визирная ось зрительной трубы занимает горизонтальное положение.

Рис. 7.3. Поле зрения нивелира

Цилиндрический уровень является контактным. Это означает, что нивелир имеет специальную оптическую систему для передачи изображения концов цилиндрического уровня в поле зрения зрительной трубы (рис. 7.3). Если пузырек цилиндрического уровня находится в нуль-пункте, то изображения концов его пузырька в поле зрения трубы совпадают, что представлено на рис. 7.3, б. Если пузырек цилиндрического уровня не находится в нуль-пункте, то в поле зрения трубы изображения концов цилиндрического уровня расходятся так, как в увеличенном масштабе показано на рис. 7.3, а. Отсюда следует, что для приведения визирной оси зрительной трубы в горизонтальное положение необходимо с помощью элевационного винта совместить изображения концов пузырька цилиндрического уровня в поле зрения зрительной трубы.

Для плавного перемещения зрительной трубы по горизонту служит наводящий винт зрительной трубы, который работает только при закрепленном положении закрепительного винта зрительной трубы. Увеличение зрительной трубы нивелира составляет 30 х , поле зрения — Г20″.

Существуют нивелиры с самоустанавливающейся линией визирования. Для этой цели служат компенсаторы — специальные призмы, подвешенные на тонких металлических нитях. С помощью круглого уровня прибор приводится в рабочее положение. Если при этом отклонение оси вращения прибора от отвесной линии не превышает 5′, то с помощью компенсатора визирная ось нивелира автоматически приводится в горизонтальное положение.

Нивелиры оптические: устройство и принцип работы

Во многом процесс монтажных и строительных работ зависит от того, насколько точно были выполнены разметочные работы на площадке. Определить разницу между разными точками участка крайне сложно, поскольку идеально ровных поверхностей не бывает, а точки на плоскости разные по высоте. Здесь потребуется специальный инструмент под названием нивелир, которому и будет посвящена эта статья.

Применение геодезических умений при строительстве

Во время работ по вынесению планов в натуру следует знать, какова разница между высотами нескольких точках на участках поверхности и отметкой, выступающей в роли условного уровня. Нахождение разности высот называется геометрическим нивелированием и выполняется с помощью нивелира и специальных реек.

Ось нивелира имеет горизонтальное положение, из точки условного уровня имеются разницы высот показаний в зависимости от отметок на рейках. В процессе работы каждая точка располагается в ста метрах от точки размещения нивелира, уровень ее нужно мерить как минимум три раза, следует при этом принимать среднее арифметическое значение. Планы земельных участков строят на основе таких данных. Так, нивелир нужен с целью выяснения разницы высот в точках измерений.

Рейки и их описание

Под нивелирной рейкой понимается специальная планка, которая в точках для измерений высот устанавливается вертикально. Ее можно делать из дерева или металла (алюминия).

Такая рейка имеет длину около 3−4 метров, и чтобы ее удобно было транспортировать, можно складывать пополам посредством специального узла. Современные варианты подразумевают раздвижную телескопическую конструкцию.

На сторонах стандартной рейки часто имеется градуировка:

с лицевой стороны разметка делается в метрической системе измерения;
с обратной стороны — в дюймовой соответственно.

Перед началом работ рейку ставят на нижней металлической скобе в центр измерительной точки посредством специальной отметки.

С целью удобства для удержания инструментов на точке присутствуют специальные ручки. Если рейки качественные и сделаны на основе специального сплава железа и никеля, то на них есть пузырьковые уровни, чтобы можно было контролировать вертикальное размещение рейки.

Если работы находятся на начальном этапе исследований застройки, то нужно выполнить комплексное моделирование объекта в будущем во взаимодействии с окружающим ландшафтом и архитектурой.

Точки измерения фотографируют с переносом значений реальных масштабов как данные для разных компьютерных программ, благодаря чему объект можно смоделировать во взаимодействии с окружающим экстерьером.

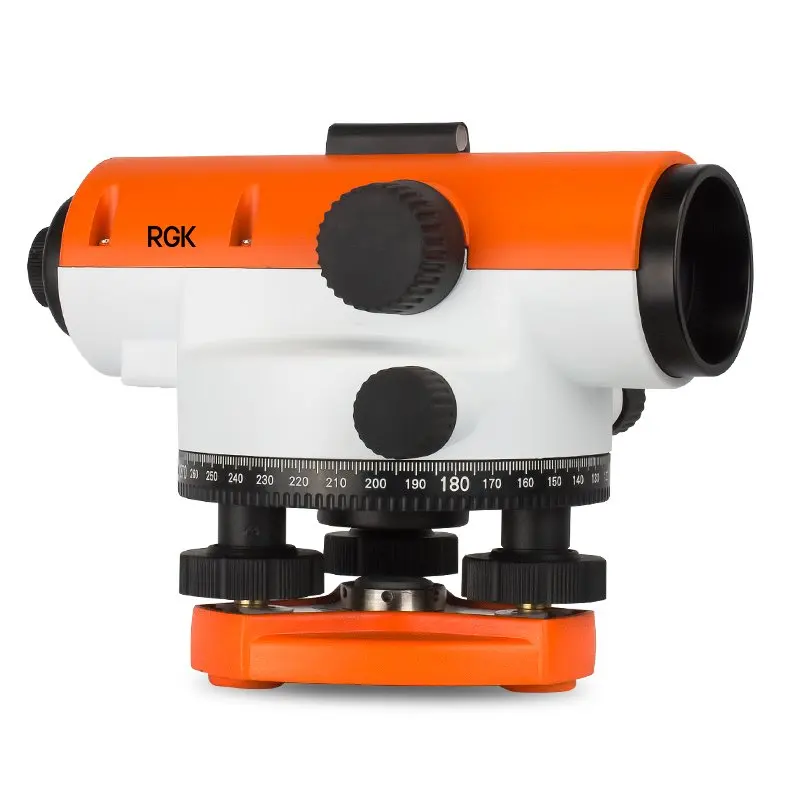

Устройство нивелира оптического типа

Данный прибор включает в себя четыре ключевых элемента:

зрительную трубу оптического типа. Принцип ее работы предусматривает свободное движение в горизонтальной плоскости. Ключевой функцией такой трубы является то, что она наводит систему на объект съемки;
уровень цилиндрический. Такая деталь — это очень чувствительное устройство, оно нужно для того, чтобы точно определить ориентированность нивелира относительно отвеса. Определить точность размещения горизонтальной оси можно по нахождению пузырька уровня в т. н. «нуль-пункте»;
трегер — это подстава для оптической трубы с тремя винтами, с помощью которых регулируется высота;
элевационный винт — он нужен для однозначного ориентирования. Чтобы определить параметр, нужно привести в горизонтальное положение визирную линию устройства.

А еще в конструкции оптических нивелиров последнего поколения часто предусмотрен встроенный компенсатор. Он нужен для поддержки нивелира в строго горизонтальном положении. Это исключает погрешности, которые могут быть спровоцированы даже незначительным наклоном устройства, а геодезическая съемка будет более точной.

Выбирать тот или иной тип устройства нужно в зависимости от точности измерений и уровня проводимых работ.

Классы нивелирования

Существуют разные классы нивелирования. Ключевыми высотными основами являются первый и второй класс.

Нивелирование первого класса имеет высокую точность работ. Данный результат можно получить только с применением качественных современных геодезических устройств, с помощью которых можно проводить данные измерения. И только ультрасовременные разработки позволят не допускать даже мелких погрешностей и даже стандартных ошибок.

Конструкция данного оборудования включает в себя плоскопараллельную пластину, выступающую в роли составного элемента микрометра. Данную деталь ставят перед объективом движущейся зрительной трубы, а еще такой оптический нивелир должен быть оснащен компенсатором или же контактным уровнем, в котором пузырек отличается в поле зрения трубы. Есть несколько видов оптических нивелиров, которые применяются для выполнения работ первого класса. Все их функциональные особенности целиком должны соответствовать всем нужным требованиям.

Для проведения нивелирования второго класса тоже нужно применять высокоточные оптические приборы. Их конструкция предусматривает наличие плоскопараллельных пластин, а также компенсатора или же контактного уровня. Как и в предыдущем случае, есть специальные виды приборы для этой работы, но также можно применять и те устройства, что прошли сертификацию и имеют требуемый уровень точности.

Чтобы выполнять измерения третьего класса, нужен оптический нивелир, оснащенный встроенным компенсатором, а для четвертого класса нужен прибор с уровнем и компенсатором. В зависимости от классификации нивелирования, оптические приборы бывают таких видов:

Принцип работы во время съемок

Чтобы не допускать ошибок и понимать принцип работы устройства, нужно знать, как он устроен изнутри и какие существуют его виды. Самые распространенные оптические приборы обладают различной степенью точности измерения. Обычно они состоят из зрительной трубы со специальным цилиндрическим уровнем, с помощью которого можно контролировать горизонт оптической оси.

Сквозь оптическую призматическую систему изображение проецируется в оптику трубы, а затем постоянно контролируется. Для того чтобы правильно его настроить для выполнения измерительных работ, нужно внимательно прочесть инструкцию. Благодаря специальным винтовым механизмам (азимутальным, подставочным и элевационным) можно обеспечить максимальную точность выставленного горизонта. Устройство ставят на специальную треногу с осью вращения.

Чтобы результаты измерений были более точными, а погрешности в определении расстояния между разными точками были сведены к минимуму, следует использовать нивелиры цифрового типа. Но для них нужно иметь рейки со специальными штрих-кодами, благодаря которым обеспечивается автоматическая регистрация данных с помощью микропроцессоров.

Принцип работы данного нивелира можно увидеть в интернете в специальных роликах. Если подобные рейки отсутствуют, то данные виды нивелиров применятся по аналогии с обычными оптическими.

Но помните, что перед применением даже самого простого оптического нивелира, его следует подвергнуть таким проверкам:

уровня при трубе;
уровня круглого;
горизонтальности сетей ниток.

Помимо этого, по уровню могут проверять и вертикаль сети ниток разметки устройства с уровнем при трубе.

Немаловажными показателями выступают еще цена деления уровня при трубе, а также ее краткость. Это позволяет определить пригодность.

Сами работы могут выполняться с применением оптических, а также водяных или лазерных уровней.

Нивелирование 4 класса методом средней нити

Для начала прибор приводится в рабочее положение посредством цилиндрического или контактного уровня. Потом зрительная труба наводится на поверхность темной стороны задней рейки, а пузырек уровня приводится в «нуль-пункт» элевационными или подъемными винтами. Отсчет можно снять посредством дальномерных и средних штрихов.

Таким же образом нужно выполнить съемку во время наведения трубы на поверхность темной стороны передней рейки, а затем на поверхность красной стороны передней части, а потом — на поверхность темной стороны задней части.

При условии применения оптического прибора с компенсатором следует, прежде всего, установить устройство в рабочее положение, а также проконтролировать нормальнее рабочее положение компенсатора. И только после этого приступать к процессу съемки.

Во время съемки все фиксируйте в полевом журнале. Удобнее всего применять для этого запоминающее устройство регистратора. Если была определена разница в значениях более 5 мм, то измерения проводят заново, при этом следует изменить высоту приборы как минимум на 3 см. По окончании полевых работ подсчитайте невязки по линии между исходными реперами. Это значение должно быть от 20 мм, все результаты нужно вносить в ведомость повышений.

Итак, выше были рассмотрены особенности и принцип работы оптического нивелира, который часто используется при строительных работах. В настоящее время альтернативы такому прибору не существует, поэтому при проведении геодезических работ он долго еще будет являться наиболее актуальным.

Конструкция и принцип действия нивелира

По сути оптический нивелир это прибор который используется в геодезии и строительстве для измерения перепада высот земной поверхности и работает как подзорная труба. Давайте подробнее остановимся на его устройстве.

Устройство оптического нивелира

Выделяются четыре основных элемента прибора

1. Оптическое устройство, так называемая зрительная труба. Принцип работы этой детали — свободное вращение в горизонтальной плоскости. Главной функцией зрительной трубы является наведение системы на объект съемки.

2. Цилиндрический уровень. Эта деталь является исключительно чувствительным устройством. Его назначением является определение точности ориентирования нивелира относительно отвеса. Точность расположения горизонтальной оси определяется по нахождению пузырька уровня в так называемом «нуль-пункте».

3. Трегер. Подставка для зрительной трубы с тремя винтами, регулирующими высоту расположения.

4. Винт элевационный. Эта деталь отвечает за однозначное ориентирование. Для определения параметра необходимо визирную линию прибора привести в горизонтальное положение.

Кроме того, в конструкцию оптических нивелиров последних моделей в большинстве случаев встроен компенсатор. Его задача — поддержание инструмента в строго горизонтальном положении и, как следствие, исключение погрешностей, которые могут быть вызваны даже небольшим наклоном прибора, при этом геодезическая съемка становится более точной.

Выбор типа оптического нивелира основан на требуемой точности измерений в зависимости от уровня проводимых геодезистом работ.

Разделение нивелирования по классам

Соединения нивелирных сетей, образующих единую государственную нивелирную сеть РФ, можно разделить по классам. К основной высотной основе относятся первый и второй классы.

Для нивелирования I класса характерна высочайшая точность работ. Получение такого результата работы возможно только с помощью современнейших геодезических приборов, позволяющих использовать соответствующие методы измерений. Только последние разработки геодезического оборудования позволяют избежать стандартных ошибок и малейших погрешностей в работе. Речь, разумеется, идет о высокоточном оптическом нивелире.

В его конструкцию входит плоскопараллельная пластина, являющаяся составным элементом оптического микрометра. Устанавливается эта деталь перед объективом вращающейся зрительной трубы. Кроме того, оптический нивелир такого уровня снабжается компенсатором или такой деталью, как контактный уровень, пузырек которого различается в поле зрения вращающейся зрительной трубы.

Для нивелирования I класса используются оптические нивелиры видов Н-05, h2, Ni-002 и Ni-004. Функциональные возможности этих марок полностью соответствуют всем необходимым требованиям.

При осуществлении нивелирования II класса также необходимы высокоточные нивелиры оптические с конструкцией, включающей в себя и плоскопараллельные пластины, и компенсатор или контактный уровень.

В данном случае могут применяться приборы h2 и Н-05, Ni-002, Ni-004 и Ni-007. Возможно и использование приборов, прошедших сертификацию и соответствующих необходимому уровню точности.

Для проведения измерений III класса предпочтителен нивелир оптический с компенсатором встроенного типа, а для IV класса — нивелир как с уровнем, так и с компенсатором.

Вообще, оптические нивелиры разделяют на технические, точные и высокоточные в зависимости от классификации нивелирования.

Принцип работы оптического нивелира при проведении съемки

Рассмотрим процесс нивелирования IV класса так называемым методом «средней нити».

В первую очередь прибор приводится в рабочее состояние с помощью контактного или цилиндрического уровня. Затем производятся наведение зрительной трубы на поверхность черной стороны задней рейки и приведение пузырька уровня в упомянутый «нуль-пункт» (посредством подъемных или элевационного винтов). Теперь дальномерные и средние штрихи позволяют снять отсчет.

Затем таким же образом производим съемку при наведении зрительной трубы на поверхность черной стороны передней рейки, далее — на поверхность красной стороны передней части рейки и, наконец, по поверхности черной стороны задней части рейки.

В случае использования оптического нивелира с компенсатором первое, что нужно сделать, — установить устройство в рабочее положение, проконтролировать нормальное рабочее состояние компенсатора. И лишь потом можно приступать к съемке.

В процессе съемки все наблюдения необходимо фиксировать в полевом журнале. Еще удобнее — использование для этих целей запоминающего устройства регистратора. При обнаружении разницы в значениях превышения более 5 мм необходимы повторные измерения, причем в этом случае необходимо изменить высоту прибора по меньшей мере на 3 см.

Заканчивая полевые работы, необходимо подсчитать невязку по линии меж исходных реперов. Ее значение не должно быть выше 20 мм. Результаты полевых работ заносятся в специальную ведомость превышений.

На сегодняшний день альтернативы использованию нивелира оптического нет, так что ближайшие десятилетия этот инструмент будет совершенно незаменим при проведении геодезических работ.

Видео: Нивелиры Setl, Vega. Начало работы

Устройство лазерного нивелира

Принцип работы лазерного нивелира основан на использовании самогоризонтирующихся систем, на которых устанавливаются лазерные излучатели, визуально задающие горизонталь. Благодаря этому обеспечивается высокая стабильность отображаемых лазерных плоскостей – они могут использоваться как исходная база (основа) для нивелирования (вертикальных измерений относительно заданного уровня), а также вертикальной и горизонтальной разметки. Автоматическая компенсация наклона исключает необходимость выполнения точного горизонтирования нивелира, что уменьшает время его подготовки к работе, а также исключает появление ошибок при случайном изменении положения прибора.

Конструкция лазерного нивелира включает в себя:

корпус с установочными и/или крепежными приспособлениями,
источник питания (батареи или аккумуляторы),
электронный блок,
лазерные излучатели,
а также компенсатор наклона,
обеспечивающий автоматическое горизонтирование лазерного луча.

В зависимости от сложности нивелира, разные модели оснащаются от 1 до 8 (и более) лазерными светодиодами, каждый из которых имеет свою систему фокусировки и развертки («формирователь плоскости»).

В статических системах луч в плоскость «разворачивается» с помощью линз и призм, а ротационные нивелиры имеют вращающуюся головку (со своим приводом, режим работы и скорость которого могут регулироваться). Если нет люфта оси вращающейся системы, то ротационный уровень априори точнее призменных систем с несколькими излучателями, формирующими единую плоскость (для сведения в ноль у профессиональных моделей обычно предусматривается возможность юстировки каждого излучателя).

Немного истории

Самоустанавливающиеся лазерные нивелиры первого поколения оснащались системой оптической компенсации с использованием жидкостной призменно-линзовой системы. Они обеспечивали стабилизацию в небольшом диапазоне углов и имели высокую стоимость.

В настоящее время простейшие самоустанавливающиеся лазерные нивелиры оснащаются маятниковыми компенсаторами. Они работают по принципу отвеса: подвижная часть (так называемый «маятник») в своей нижней части имеет груз, вес которого придает оси системы вертикальное положение, независимо от отклонения основания.

Для гашения колебаний при толчках прибора или любом изменении его положения «маятники» зачастую оснащаются магнитным демпфером, (поле которого «тормозит» движение стального груза). «Выключатель» компенсатора фиксирует «маятник», что обеспечивает безопасность прибора при транспортировании (исключается возможность повреждения подвижной части при случайных сотрясениях и ударах), а также позволяет использовать построитель плоскостей при выполнении наклонной разметки. Специальный датчик позволяет фиксировать предельное отклонение системы от горизонтали (например, когда наклон основания оказывается слишком большим и «маятник» ложится на ограничитель), при этом прибор подает звуковой или визуальный сигнал (лазер начинает мигать).

В чем преимущество лазерных нивелиров с электронной системой горизонтирования

Прежде всего, они имеют более сложную конструкцию, которая подобна гиростабилизированным платформам, используемым в системах управления авиационной, ракетной и космической техникой. У них приведение в горизонт и стабилизация платформы, на которой размещаются лазерные излучатели со своими системами развертки, производится с помощью сервоприводов (специальных электродвигателей) – поэтому такие нивелиры нередко называют серво лайнерами.

Естественно, подобные системы оснащены соответствующими датчиками, которые «чувствуют негоризонтальность» и дают команду приводам на выравнивание платформы.

Благодаря использованию прецизионных датчиков, высокоточных приводов и быстродействующей системы управления, серволайнеры обеспечивают повышенную точность горизонтирования и прекрасно «гасят» вибрации и колебания основания.

Лазерный уровень. Виды и устройство. Работа и как выбрать

Грамотная разметка является важнейшей составляющей ремонтных и строительных работ. Поэтому при их выполнении обязательно необходимо устройство, которое позволяет регулировать вертикаль или горизонталь выбранного элемента. Для этих целей можно использовать разные приспособления, однако именно лазерный уровень лучше всего подходит для этого. При помощи него можно с максимальной точностью определять несоответствие уровней или их превышение при работе в помещении или на открытом воздухе.

Виды

Лазерные уровни, как и другие инструменты, можно поделить на профессиональные и бытовые устройства.

Также они делятся по следующим признакам:

По виду излучателей.
Количеству плоскостей проецирования лучей.
Типу выравнивания.

Лазерные нивелиры по типу выравнивания могут быть:

Ручные.
Самовыравнивающиеся.
Комбинированные.

Уровни с ручным выравниванием выполняют выравнивание по пузырьковому уровню, который встроен в корпус. Самовыравнивающиеся приборы делятся на электронные и маятниковые устройства.

Уровни с маятниковым выравниванием имеют механическую систему выравнивания. Данная система включает маятник и лазерный излучатель, который закреплен на маятнике. Маятник при установке уровня выполняет ряд колебаний, выравниваясь под собственным весом. При этом некоторые модели уровней имеют световую или звуковую индикацию, сообщая о выравнивании уровня.

Особенность электронного выравнивателя в том, что он собирает информацию с датчиков о положении уровня и выравнивает луч при помощи серводвигателей строго горизонтально.

К тому же имеются уровни с комбинированными выравнивателями, к примеру, с ручным для вертикальной плоскости и электронным для горизонтальной плоскости.

По числу плоскостей проецирования лучей, устройства делятся на:

Однолучевые, которые действуют в одной плоскости.
Двулучевые, которые работают в плоскости X,Y.
Трёхлучевые, функционирующие в трех плоскостях X,Y,Z.

Лазерные нивелиры по виду излучателей могут быть:

Точечные, они действуют как обычная лазерная указка. Они проецируют точку на стену, либо несколько точек в случае, если работают в нескольких плоскостях.

Линейный лазерный уровень, на стене излучением вырисовываются видимые линии.

Ротационные – устройства, в которых луч вращается с высокой скоростью и вычерчивает на стене линии.

Устройство

Лазерный уровень имеет довольно необычное устройство, но при этом не очень сложное. Если коротко, то внутри корпуса находится светодиодный источник света, образующий для лазера световой поток. Свет проходит сквозь призму или линзу (в зависимости от вида устройства), вследствие чего образуется ровная линия проекции на объекте.

Стандартный лазерный уровень включает в себя несколько систем, куда входят:

Излучатели (лазерный диод).
Система настройки фокуса.
Блок питания.
Механизм выравнивания, а также сохранения уровня.
Блок управления.

Все эти системы помещаются в специальный корпус из высококачественного пластика. С целью защиты инструмента от влаги и пыли корпус оснащается резиновыми уплотнителями и вставками. Благодаря этому прибор можно использовать практически в любых условиях. В качестве источника питания выступает блок питания. Его роль может выполнять эл.сеть, батарейки или аккумулятор.

В качестве излучателей используются мощные светодиоды, которые создают монохроматический свет. Они выступают в качестве единственного генератора монохромного излучения необходимой мощности. Светодиоды практически не нагреваются, потребляют минимум электроэнергии и отлично переносят точечные удары, в том числе иные механические воздействия. Именно поэтому светодиоды незаменимы для данного устройства.

Генерируемый светодиодами луч света направляется в оптическую систему, которая состоит из линз. При помощи них обеспечивается фокусировка светового потока в одной точке. Такая фокусировка позволяет добиться, чтобы диаметр точки даже на расстоянии в несколько десятков метров оставался таким, как и на выходе из устройства. Ряд моделей оснащаются призмами, которые превращают световой поток в четкую линию на стене, потолке или иной плоскости. Лазерный уровень оснащается ручной или самовыравнивающейся (электронной или маятниковой) системой.

В качестве дополнительной комплектации, устройства могут оснащаться рядом элементов:

Детектор лазерных лучей, который используется на открытых местностях и больших расстояниях, чтобы принимать лазерные сигналы.
Установочный кронштейн.
Нивелирная рейка – используется для измерения выравниваемых плоскостей и так далее.
Магнитная мишень – помогает определить степень отклонения линий и точек от номинального значения.
Штативы и крепления.
Защитные очки.

Принцип действия

Принцип действия лазерного нивелира заключается в проецировании лазерного луча на выбранную поверхность в виде точки или линии. Световой поток излучает светодиодное оборудование. При помощи призмы поток преобразуется в лазерный луч, создавая на выходе видимую линию. Именно она становится ориентиром для выполнения необходимых работ.

В статичном уровне имеется два источника света, они проецируют лучи на перпендикулярные призмы. В итоге создаются две видимые плоскости, которые пересекаются в форме «+». Если свыше трех светодиодов можно проецировать большее число плоскостей, что важно при необходимости работы с множественными объектами.

Современные позиционные уровни снабжаются «лазерными отвесами». В них применяются дополнительные светодиоды, которые позволяют направить луч одновременно на пол и потолок.

В ротационном уровне лазер крепится на вал электродвигателя, что позволяет вращать его на 360 градусов. Ротационный уровень лучше всего подходит для разметки области поклейки обоев и выравнивания потолков. Здесь вместо призмы используется фокусирующая линза. Перед началом работы лазерный уровень должен пройти процедуру выравнивания. В зависимости от модели, это можно сделать автоматически или вручную.

Применение

Сборка металлоконструкций и их сварка.
Сборка мебели.
Укладка бетонной смеси.
Плотницкие и земляные работы.
Монтаж каркасных конструкций.
Определение рабочих горизонтов.
Монтаж облицовочных и стеновых панелей.
Построение видимого уровня.
Отделочные работы.
Ландшафтный дизайн.
Монтаж строительных конструкций.
Укладка керамической плитки.
Монтаж окон, перегородок и дверей.
Пробивка осей.
Разметка размеров.
Составление планировок.
Монтаж мебели и многое другое.

Как выбрать лазерный уровень

Выбирая уровень, следует обратить внимание на ряд его характеристик:

Погрешность проекции, которая может составлять порядка 0,5-3 мм на 10 м. У дорогих профессиональных устройств минимальный уровень погрешности составляет не более 1 мм.
Дальность действия – данный параметр актуален при покупке ротационных моделей уровней.
Время непрерывной работы – определяется источником питания (батарейки или аккумулятор).
Размер рабочей зоны определяется паспортными данными на выбираемое устройство.
На дальность действия уровня влияют следующие характеристики: длина волны, класс и мощность лазера.
Наличие компенсатора самовыравнивания – следует выяснить, насколько быстро он может настраиваться, есть ли у него функция отключения (данный параметр важен при работе с уклонами).
Наличие ограничений в диапазоне рабочей температуры – ряд моделей нельзя использовать при температуре ниже нуля. Приборы профессионального уровня способны выдерживать более значительный диапазон температур, составляющий от -20 до +50 градусов.
Функциональные возможности уровня возрастают, если применять в паре с ним дополнительные изделия: штативы, треноги, лазерные детекторы (уловители), лазерные очки, нивелирные рейки.

Цвет луча

Лазерный уровень чаще всего отбрасывает линию зеленого или красного цвета. Красный лазер генерирует волну длиной 635 нм, вследствие чего светит ярче, однако глазами воспринимается хуже. Зеленый цвет создается волной длиной 532 нм, что оптимально для чувствительности нашего зрения, которое составляет 555 нм.

Для декоративной покраски стен и профессиональной поклейки обоев могут потребоваться оба варианта, так как рулоны для стен или лакокрасочные материалы могут иметь разные цвета. Использование одного цвета лазера может приводить к неточностям. Здесь важен контраст.
При работе на необработанной или белой стене подойдут оба варианта. Поэтому отделочникам можно выбирать разные по цвету светодиода приборы.
Строителям, работающим на открытом пространстве (кровля, наружные работы, закладка фундамента) нужно работать при ярком солнечном свете, который мешает видеть линию. В этом случае следует выбирать зеленый лазер, что связано со спектром, который больше подходит для восприятия человеческим зрением.

что это, принцип действия устройства, как им пользоваться, критерии выбора нивелира, рейтинг лучших производителей

Производство строительных или ремонтных работ, отделка помещений, установка натяжных потолков, заливка стяжки пола — это далеко не полный перечень возможного применения лазерного уровня. Устройство, позволяющее мгновенно получить отображение вертикальной или горизонтальной прямой линии или плоскости с помощью одного или нескольких световых лучей, оказывает большую помощь при выполнении разметочных работ.

Наибольшую необходимость в нём испытывают специалисты, занимающиеся ремонтно-отделочными работами, но и для домашнего мастера такой прибор полезен и способен значительно облегчить работу, повысить её качество, сократить время выполнения. Стоимость лазерного уровня довольно велика, поэтому для правильного выбора подходящей модели необходимо иметь чёткое представление об устройстве и технических характеристиках приборов.

Что такое лазерный уровень

Лазерный уровень или нивелир — прибор, выполняющий построение световых линий на вертикальных или горизонтальных плоскостях помещения. Назначение устройства — ускорение и обеспечение высокой точности разметки стен, пола или потолка жилых или общественных помещений. Традиционные методы выполнения разметочных работ требуют немалого времени. Используются отвесы и пузырьковые строительные уровни, способные обеспечить достаточную точность измерений, но допускающие высокую погрешность, неустойчивость показаний. Особенно это проявляется в крупных помещениях с неровными плоскостями, где очень сложно нанести ровную линию традиционными способами. Приходится натягивать шнуры, неоднократно проверяя их положение, следить за их состоянием, тогда как лазерный нивелир надо только включить. Для этих операций требуется помощник, а с лазерным уровнем прекрасно управляется один человек.

Точность и скорость разметки многократно увеличивают производительность работ, обеспечивают высокое качество выполнения отделки или установки оборудования

Работа прибора основана на использовании одного, двух или трёх лазерных лучей и системы развёртки или фокусировки, в зависимости от типа конструкции. Луч света, испускаемый лазером, проходит через определённую систему фокусировки и показывает точку, прямую полосу или плоскость (одну, две или три), позволяя быстро и точно нанести на поверхность нужные отметки или начинать работы прямо по видимым линиям. Прибор устанавливается на ровную плотную площадку или на собственный штатив, обеспечивающий устойчивость и неподвижность устройства.

Виды устройств

Существует три основные группы лазерных уровней, отличающихся друг от друга назначением, сложностью конструкции и количеством лучей.

Точечный (построитель осей)

Прибор способен проецировать точку, не образуя прямую линию. Для нанесения горизонтальной разметки необходимо последовательно отметить две точки на разных концах стены и провести между ними линию или натянуть шнур.

Точка имеет максимальную отчетливость на плоскости, поэтому радиус действия у построителей осей заметно больше, чем у других видов

Приходится совершать некоторые дополнительные действия, что несколько усложняет замеры, но точность и возможность определения расстояния с помощью лазерного дальномера, а также наличие до пяти лучей (в наиболее продвинутых моделях) увеличивает точность работ.

Кросслайнер (построитель линий)

Этот вид нивелиров позволяет построить на плоскости световую линию. Луч пропускается сквозь призму, развёртывающую его на 120°, благодаря чему на поверхности появляется прямая тонкая полоса.

Работать с кросслайнером удобно, когда плоскости неровные, имеют сложный рельеф или множество элементов, делающих традиционные способы разметки невозможными

Отдельные модели таких приборов позволяют одновременно получить горизонтальную и вертикальную основные линии, и до 5 дополнительных. Возможности нивелира позволяют не наносить на стену или пол никакой разметки, а работать непосредственно по проецируемым световым осям.

Ротационный построитель плоскостей

В этом случае появляется возможность получить одну или несколько плоскостей (обычно, одна горизонтальная и две вертикальных).

Ротационный нивелир незаменим при выравнивании пола, заливке стяжки, установке натяжного потолка и прочих работах с плоскостями, требующих точности и высокого качества

Луч света вращается вокруг своей оси, проецируя вокруг источника сплошную световую полосу, строящую плоскость. Это позволяет определять степень уклона пола или потолка, контролировать вертикаль стен или перегородок.

Технические характеристики нивелиров

Существует большое количество моделей лазерных нивелиров всех типов. Они обладают определёнными техническими характеристиками, позволяющими получить общее представление о возможностях каждого прибора.

Основные показатели:

дальность измерения. Параметр, определяющий расстояние, на котором можно различить луч прибора. Он зависит от мощности источника света. Отдельные образцы имеют дальность до 300 м, но большинство нивелиров работают на 20 м. Чем выше дальность, тем больше возможностей у приборов, особенно при работе на улице в условиях яркого освещения;
количество лучей и их цвет. Большинство современных моделей лазерных уровней имеют 5 лучей, но возможны разные варианты. Чем больше лучей, тем выше возможности устройства, позволяющего проецировать проёмы, оси установки дверных, оконных блоков или оборудования. Приборы имеют возможность отключения лучей, ненужных на данный момент. Цвет луча определяет его чёткость и возможность использования в условиях яркого освещения (на улице). Существуют устройства с красным или зелёным лучами. Красный считается менее ярким и отчётливым, зелёный — позволяет работать на улице. Для усиления видимости используются специальные очки, отсекающие отдельные частоты световой волны и позволяющие хорошо различать линии от нивелиров;
тип выравнивания и возможность его отключения. Определяет методику установки горизонтали или вертикали. Существуют устройства с ручным, маятниковым и электронным типом установки. Наиболее удобный вариант — автоматическое выравнивание (горизонтирование) плоскости, избавляющее владельца от необходимости производить установку вручную. Допустимая погрешность достигает 5%, на некоторых устройствах она ещё меньше. Если отклонение прибора от горизонтали превышает 5%, подаётся звуковой сигнал, предупреждающий о сбое установки. В таких случаях приходится действовать вручную. Ценится также возможность отключения автоматической установки, необходимая при работе на уклонах. В таких условиях прибор не сможет самостоятельно обеспечить горизонталь и будет непрерывно сигналить о нарушении положения, поэтому настройку отключают и выводят положение вручную.
Выбирая прибор, следует учитывать специфику предстоящих работ, чтобы имелась возможность получить оптимальный результат
точность и погрешность измерения. Лазерные уровни имеют три уровня точности, соответствующие бытовым, полупрофессиональным и профессиональным приборам. Степень допустимого отклонения от истинного значения уменьшается с возрастанием класса прибора. Бытовые устройства имеют погрешность 5–8 мм на 10 м, полупрофессиональные — 3–5 мм на 10 м, профессиональные обеспечивают точность от 0,5 до 3 мм на 10 м;
Тип питания. Используется два варианта питания приборов — аккумуляторные и на батарейках. Первые используют заряжающиеся аккумуляторы как на мобильных телефонах. Они стоят дороже, время работы до подзарядки составляет около 20 часов, но количество циклов зарядки велико. Приборы на батарейках дешевле, один комплект обеспечивает около 60 часов непрерывной работы, но после этого придётся покупать новый набор;
Габариты и вес. Размеры лазерных уровней относительно невелики, отдельные устройства значительно отличаются от других образцов. Причины такого отличия кроются в конструкции, возможностях и типе корпуса. Наиболее удачными считаются небольшие и лёгкие приборы, поскольку их приходится перевозить вместе с большим количеством других инструментов и приспособлений. Для домашнего пользования, когда нет необходимости постоянно возить лазерный уровень с одного места на другое, подойдёт и более массивный прибор, хотя бытовые образцы не отличаются большими габаритами;
класс защиты корпуса. Условия использования прибора могут быть разными — высокая запылённость, при работе на открытой площадке возможны осадки, механические повреждения. Материалом корпуса обычно служат ударопрочные виды пластмасс. Нередко случаются падения с опорных площадок, что создаёт угрозу целостности устройства. Стандартный уровень защиты корпуса обозначается маркировкой IP54 и обеспечивает безопасность при падении, исключает проникновение пыли или влаги, предохраняет от прочих воздействий. Для внутренних работ достаточно белее низкого уровня защиты — IP20 или близкого к этому.

Дополнительные характеристики:

тип крепления. Нивелир устанавливается на горизонтальную плоскость. Дополнительными опорными конструкциями могут служить штатив, магнитная подставка, некоторые модели имеют на корпусе специально прикреплённые магниты, позволяющие фиксировать устройство на любом стальном элементе площадки. Самым простым способом навески является отверстие в корпусе, позволяющее одевать прибор на гвоздик в стене;
наличие противоударной защиты. Для исключения возможности разрушения устройства внутри корпуса устанавливаются эластичные демпферные прокладки, смягчающие ударные нагрузки;
возможность самостоятельной наладки. Условия использования лазерных уровней достаточно сложны, иногда настройка прибора сбивается и требует повторной юстировки. Некоторые образцы имеют возможность автоматического регулирования, надо лишь включить режим отладки. Это существенно экономит время и не отвлекает работника;
резьба крепления. Этот параметр важен при покупке штатива, так как резьба на нём должна соответствовать размеру гнезда прибора. Если эти величины не совпадают, необходимо приобрести переходник с одного вида резьбы на другой. При покупке важно знать параметры резьбы на имеющемся устройстве.

Для увеличения дальности нивелира используются специальные устройства — приёмники луча. Они позволяют повысить рабочее расстояние вдвое и обеспечивают отчётливую видимость проекции на поверхностях.

Как пользоваться прибором

Рассмотрим основные правила использования лазерных уровней, отличающиеся для разных видов устройств.

Точечный нивелир

Перед началом работы производится установка прибора на ровную горизонтальную площадку. Если имеется возможность автоматической настройки положения, включается режим отладки и производится настройка горизонтали. При отсутствии этой функции используется обычный пузырьковый уровень. На поверхности отмечаются точки, которые либо являются центрами будущих отверстий, либо определяют прямые линии для последующих работ.

Кросслайнер

Производится установка и выравнивание прибора по горизонтали. На вертикальные или горизонтальные поверхности проецируются линии, определяющие уровень установки различных элементов, оси укладки кафельной плитки и т. д. При необходимости используются две перпендикулярные линии, или одна горизонтальная и две вертикальных, определяющие габариты проёма или иного элемента.

Ротационный

Ротационные модели используются при установке плоскостей — натяжных потолков, стяжки пола, при наклейке обоев и прочих работах, требующих образования ровной горизонтальной плоскости. Прибор устанавливается на ровную площадку с нужной высотой, при необходимости он может быть подвешен на потолке. Устанавливается высота ротационной плоскости, совмещается со световой линией прибора, после чего производится разметка стен или непосредственные работы.

Техника работы лазерного уровня наиболее подробно описана в руководстве пользователя, прилагающемся к прибору. В нём отражены все тонкости, специфические приёмы работы, требования техники безопасности. В частности, необходимо избегать попадания луча в глаза, поскольку имеется серьёзная опасность получить ожог сетчатки или повредить хрусталик.

Видео: обзор лазерных нивелиров

Видео: как применять лазерный уровень

Рейтинг популярных моделей

Рассмотрим наиболее популярные модели лазерных нивелиров и их основные характеристики. Для удобства сравнения все параметры объединены в таблице.

Таблица: сравнение характеристик моделей лазерных уровней

Марка прибора	Точность, мм	Дальность действия, м	Количество лучей	Угол самовыравнивания	Цвет луча	Цена, руб
Condtrol QB	0,5	10	2	4^o	красный	2 290
Bosch GLL 2–10 Professional	0,3	10	2	5^o	красный	5 719
Bosch PLL 360 Set	0,4	20	2	4^o	красный	9 828
Bosch PLL 360	0,4	20	2	4^o	красный	9 600
ADA instruments TOPLINER 3×360	0,2	20	3	4,5^o	красный	14 390
Bosch GCL 2–15 Professional + RM 1	0,3	15	2	4^o	красный	7 520
ADA instruments CUBE Professional	0,2	20	2	3^o	красный	3 590
ADA instruments CUBE MINI Basic Edition	0,2	20	2	3^o	красный	2 490
ADA instruments CUBE 360 Basic Edition	0,3	20	2	4^o	красный	6 240
Bosch GLL 3–80 Professional	0,2	15	3	4^o	красный	21 630
ADA instruments 2D Basic Level	0,3	20	2	3^o	красный	4 990

Данные из этой таблицы взяты из Яндекс.Маркет, использована подборка по уровню рейтинга. Сюда входят наиболее привлекательные для покупателей устройства по общему сочетанию параметров, отсюда и некоторое однообразие производителей.

Использование лазерного уровня позволяет выполнять сложные разметочные работы с высокой степенью точности, без привлечения помощников и в короткие сроки. Существует большой выбор типов и моделей лазерных нивелиров, позволяющий подобрать наиболее подходящее устройство по доступной цене. Выбирая прибор, следует учитывать специфику предстоящих работ, отчётливо представлять себе необходимый уровень точности, возможности аппарата, чтобы получить оптимальный вариант.

Оцените статью: Поделитесь с друзьями!

Лазерные нивелиры: принцип действия

Как правило, нивелиры этого типа оснащаются двумя призмами, которые проецируют две перпендикулярно пересекающиеся плоскости – вертикальную и горизонтальную. Несмотря на простоту конструкции, такого прибора с лихвой хватает для выполнения всех основных работ: выравнивания стен, пола и потолка. Но для сложных задач этого бывает недостаточно, и многие лазерные нивелиры имеют множество призм, проецируя три и более лучей, а также несколько точек на окружающие поверхности. Такие модели удобно использовать при сверлении точных отверстий в потолке, а также при прокладке лазерных коммуникаций.

Существенный недостаток призменных нивелиров – небольшая дальность действия. Простая конструкция оптической системы не позволяет увидеть лазерный луч на значительном расстоянии, поэтому при работе используются детекторы-приемники излучения. К сожалению, даже с применением всех вспомогательных средств, максимальная дальность работы призменного лазерного нивелира составляет около 100 м. Поэтому эти аппараты используются преимущественно внутри помещений.

Ротационные лазерные нивелиры, в отличие от призменных, имеют сложную конструкцию. Лазерная плоскость в них проецируется за счет вращения светодиода. По дальности действия эти устройства значительно превосходят призменные нивелиры: невооруженным глазом луч лазера можно заметить на расстоянии от 200 до 500 м от прибора. При использовании детектора дальность некоторых моделей возрастает до одного километра!

Помимо типа оптического механизма, лазерные нивелиры различаются наличием дополнительных функций, облегчающих работу. Например, большинство современных моделей, кроме бюджетных вариантов, оснащаются функцией самовыравнивания. Если объяснить простым языком, это означает, что для того, чтобы начать работать с прибором, вам достаточно приблизительно выставить его по горизонту, а точное выравнивание выполнит автоматика. В зависимости от модели, угол наклона, в пределах которого нивелир сможет «сориентироваться», будет разным. Как правило, максимальное отклонение от горизонта для большинства моделей составляет 5 градусов.

Питание нивелира – ещё один важный момент, который необходимо учитывать при выборе инструмента. Извечный вопрос – батарейки или аккумуляторы? Здесь каждый выбирает то, что ему удобней. Устройства, работающие от батареек (при условии, что это хорошие батарейки), по времени действия превосходят своих аккумуляторных собратьев. В то же время, аккумуляторные модели могут работать от сети во время подзарядки. Чтобы продлить время работы прибора, можно отключить те лучи, которые вы не используете.

Корпуса лазерных нивелиров выполняются из пластика или металла. В случае, если работать планируется в сложных условиях, нелишним будет узнать класс защищенности прибора от агрессивных воздействий окружающей среды. Например, класс IP54 или IP66 гарантирует, что нивелир не боится пыли и влаги. Специальные резиновые вставки в корпус, встречающиеся на многих моделях, предохранят прибор при случайном падении.

схема основных составных частей цифрового и других нивелиров, принцип работы

Нивелир – это прибор, предназначенный для определения перепада (разницы) высот двух точек, удалённых друг от друга на некоторое расстояние. Существует множество типов устройств нивелиров, но все они сводятся к решению задачи либо визуального определения этой разницы, либо её отсчёта с помощью различных устройств (например, цифровых).

Чтобы понимать, как именно выполняется нивелирование и какие разновидности этого прибора лучше подходят для тех или иных задач, необходимо ясно представлять общую конструкцию нивелира.

Устройство

Нивелиры, используемые при геодезической съёмке местности и в строительстве, делятся на несколько больших категорий. Это традиционные оптические, а также более современные устройства, использующие электронные технологии и лазерное излучение. Все они имеют разное устройство. Рассмотрим по порядку основные принципы и особенности каждой из названных категорий.

Оптические нивелиры: конструкция и принцип работы

Раньше других появилось устройство нивелира оптического типа. Строение всех подобных приборов включает зрительную трубу с окуляром и линзами, обеспечивающими приближение на необходимое число крат. Раньше все оптические нивелиры требовали ручного наведения на интересующую вас точку и фокусировки на ней с помощью различных винтов – подъёмных, наводящего и элевационного. Для точного выведения зрительной трубы в горизонт к ней прикреплялся цилиндрический уровень.

Для выполнения измерений важной комплектующей нивелира является измерительная рейка. Также все модели оптических нивелиров оснащаются нитяным дальномером для измерения расстояний, а некоторые – горизонтальным лимбом, который позволяет измерять углы в горизонтальной плоскости.

Принцип работы такого прибора достаточно прост. Нивелир устанавливают на ровной площадке, с помощью винтов приводят зрительную трубу в горизонтальное положение. Две точки на местности – начальная и измеряемая – должны быть ясно видны в окуляр. Измерительная рейка сначала устанавливается в начальную точку, и показания снимаются по сетке нитей нивелира (точнее, по средней нити этой сетки). Затем рейка переносится в измеряемую точку, и показания снимаются снова. Разница между ними составляет искомое значение.

Большая часть нивелиров, применяемых в современной геодезии и строительстве, несколько отличается от описанных выше. Например, большинство моделей оснащаются компенсатором. Компенсатор – это устройство, предназначенного для автоматического выравнивания прибора по линии горизонта. Использование компенсатора делает измерения точнее и проще.

У нивелиров, оснащённых компенсатором, есть специальная маркировка в виде буквы «К» и обычно отсутствует цилиндрический уровень (так как он становится не нужен).

Особенности цифровых нивелиров

Кроме того, есть категория цифровых нивелиров, которые не требуют визуального определения высоты по измерительной рейке (эту функцию выполняет цифровое отсчётное устройство). Они имеют значительные преимущества и широко применяются в качестве профессиональных измерительных инструментов.

К несомненным плюсам электронных нивелиров относится автоматизация и стабильность измерений. Цифровое отсчётное устройство в любом случае более надёжно и точно, так как его работа не зависит от человеческого фактора и намного меньше зависит от условий видимости.

Схема основных составных частей цифрового нивелира отличается от оптического наличием отсчётного устройства и экрана, на который выводятся показания, а также специальной измерительной рейки. На эту рейку нанесены уникальные штрих-коды. Отсчётное устройство может точно определять высоту по тому из этих кодов, на который наведена труба нивелира. Значения высоты будут выведены на дисплей.

Снятие показаний запускается одним нажатием на кнопку, а также различные модели цифровых нивелиров имеют функцию сохранения и экспорта значений.

Поскольку прибор применяется в полевых условиях, в его конструкцию всегда входит корпус с повышенной защитой от пыли и влаги. Устройство зрительной трубы мало отличается от конструкции оптического прибора, она также имеет линзы с кратностью увеличения от 20 до 50 крат. Чем выше кратность, тем более точен прибор.

Электронные приборы тоже могут иметь функцию измерения горизонтальных углов.

Те модели, которые имеют горизонтальный лимб для этих целей, маркируются специальным обозначением в виде буквы «Л».

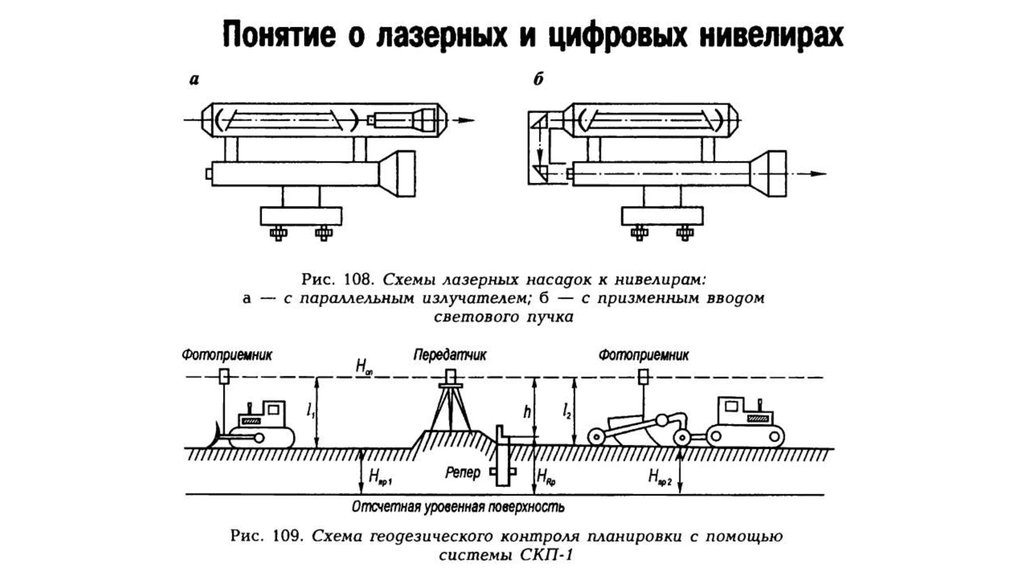

Лазерные нивелиры

В отдельную категорию выделяются приборы с лазерными излучателями. Такой нивелир устроен оригинальным образом и не имеет зрительной трубы. Визуальное фокусирование на измеряемой точке осуществляется уже за счёт лазера, который проецируется в хорошо видимую световую линию (в некоторых случаях – в точку).

Лазер ограничен по дальности действия, что является основным недостатком этого типа приборов. Зато их удобно использовать в бытовых и строительных целях. Лазерные модели с небольшим радиусом действия стоят недорого, их применяют внутри помещений при проведении строительных работ, разметки, при установке различных конструкций и мебели.

Для проведения работ на открытой местности также производятся лазерные нивелиры особого класса, которые могут проецировать свет на более удалённые точки. Их часто используют вместе со специальным детектором лазерного излучения и успешно применяют на дистанциях до 500 м.

В состав прибора такого типа входит светодиод (один или несколько) и оптическая система, которая проецирует излучение светодиода в плоскость.

Светодиод может быть устроен как неподвижный излучатель или вращающийся (у ротационных моделей).

Фокусировка

Снятию показаний прибора предшествует процедура фокусировки. Для фокусирования используется специальный элемент – кремальера, которая вращается с целью наведения фокусирующей линзы. Когда получено достаточно чёткое изображение измерительной рейки, нужно также добиться чёткости изображения сетки нитей.

По средней нити этой сетки будет определяться высота. Чтобы сделать её чёткой, нужно вращать окулярное колено до нужного положения.

В оптических нивелирах классической конструкции вы можете видеть в зрительную трубу пузырьковую ампулу цилиндрического уровня. Ориентируясь на пузырёк, трубу приводят в горизонтальное положение путём вращения наводящих винтов.

Если проблема выравнивания по горизонту решена с помощью компенсатора, в наличии цилиндрического уровня на зрительной трубе нет нужды, но присутствует установочный уровень на корпусе прибора. С его помощью вы должны ровно установить прибор на подставке, регулируя его положение винтами, и только после этого выполнить фокусировку.

Дополнительные принадлежности нивелира

К элементам дополнительной комплектации прибора относятся штативные подставки и измерительные рейки.

Штатив состоит из лёгких сплавов или алюминия, служит для установки прибора в нужном положении и на нужной высоте. При выборе штатива следует обратить внимание на его максимальную высоту, крепление (оно должно быть эргономичным и жёстко фиксировать прибор в необходимом положении), а также прочность и вес.

Пристального внимания заслуживает рейка. Она должна быть достаточной длины (производятся рейки разных размеров) и иметь шкалу значений, хорошо различимую в окуляр нивелира с дальнего расстояния.

Все модели измерительных реек маркируются буквами РН и следующими за буквенным обозначением цифрами. Например, РН 3-2500 означает следующее: нивелирная рейка с точностью до 3 мм, длиной 2500 мм.

Некоторые рейки имеют складную конструкцию телескопического типа и маркируются буквой «С».

При выборе нивелирной рейки исходите из того, что их длина колеблется в диапазоне от 1 до 5 м, а точность измерений зависит от материала, из которого изготовлена рейка. Инвар – специальный сплав, который мало подвержен расширению при воздействии температуры.

Из него делают нивелирные рейки повышенной точности.

Выводы

Устройство и принцип действия нивелира бывают разными в зависимости от его типа. Оптические и цифровые приборы имеют ось визирования, расположенную вдоль зрительной трубы, которую нужно установить в нужном направлении и по горизонту. Для этого используется как оптическая система, так и отсчётные цифровые устройства и элементы автоматизации типа компенсатора.

Пользоваться цифровыми нивелирами и моделями с компенсатором проще, чем приборами классического типа. При этом цифровые устройства требуют источник питания, защиту от пыли и влаги, а также могут стоить дороже. Отдельной разновидностью являются лазерные нивелиры.

О том, как пользоваться нивелиром, вы можете узнать из видео ниже.

8 лучших лазерных уровней для покупки в 2021 году

Персонал

Если вы планируете строить или строить дома своими руками, требуя прямых линий или отвесов, вам не стоит на это смотреть. В то время как традиционные пузырьковые уровни подходят для небольших работ, более точные лазерные уровни необходимы для более крупных проектов, таких как выкладка стены с произведениями искусства или установка шкафов и стеллажей. Цветные лазерные лучи, проецируемые этими удобными инструментами, обеспечивают единообразную и легко просматриваемую ссылку на любую поверхность, с которой вы работаете, будь то стена, пол или потолок.Кроме того, в отличие от пузырьковых уровней, их не нужно удерживать на месте, что позволяет освободить обе руки во время работы.

На что обращать внимание

Важно, чтобы у вас было приблизительное представление о том, для чего вы будете использовать лазерный уровень, прежде чем покупать его, иначе вы можете в конечном итоге потратить сотни на инструмент коммерческого качества, которого у вас нет. нужна или базовая модель, которая не работает. Для большинства жилищных проектов DIY стандартного линейного лазера должно хватить, но если вы собираетесь заниматься крупномасштабными проектами, вы можете воспользоваться лазером с углом обзора 360 градусов.Если вы планируете работать в суровых условиях или на открытом воздухе, выберите устройство со степенью защиты IP54 или выше, что обеспечит устойчивость к большинству повреждений, вызванных водой и пылью.

Как мы выбирали

При выборе лазерных уровней для этого списка мы постарались сделать так, чтобы вариант был доступен для всех, независимо от уровня навыков или планируемого использования. Мы также учитывали цены, предлагая варианты для тех, кто ограничен в средствах, а также более дорогие модели для тех, кому требуется максимальная точность.Хотя в большинстве наших пиков используются красные лазеры, мы также включили три варианта с зеленым лазером. Мы обнаружили, что, хотя они, как правило, дороже, зеленые лазеры легче уловить глазом, чем красные, и могут быть приоритетом для тех, кто работает над крупномасштабными проектами.

Реклама – продолжить чтение ниже

Лучший вариант бюджета

Лазерный уровень Tacklife SC-L01-50 Tacklife Walmart.ком

34,99 доллара США

Эта недорогая модель – отличный выбор для тех, кто интересуется небольшими помещениями, и ее можно закрепить на штативе или – благодаря магнитному кронштейну – на металлической поверхности. Сумка для переноски на молнии снижает вероятность того, что она будет повреждена, когда она не используется, а также при транспортировке в ящике для инструментов или сумке. Кроме того, прорезиненная рамка обеспечивает надежный захват при установке.

В комплект входят две батарейки AA, обеспечивающие 12-часовое время работы, а простое управление позволяет новичкам или любителям сделать настройку и использование сразу же.

Простота использования
Диапазон 30 футов
Компактный размер

Не подходит для использования на открытом воздухе

Лучшее для тяжелых условий эксплуатации

DeWALT DW088K Линейный лазер DEWALT амазонка.ком 169,00 долл. США

$ 115.93 (31% скидка)

Разработанная с учетом максимальной прочности, эта прочная модель от DeWALT имеет формованный корпус, который защищает от износа на типичной рабочей площадке и может даже выдерживать падения с высоты до 1 метра.

Жесткий футляр также сохраняет ваш инструмент чистым, сухим и защищенным, когда вы им не пользуетесь, и значительно упрощает хранение на полке, чем вариант с мягкими стенками.Степень защиты IP54 также защищает его от брызг воды под любым углом, а 90-дневная гарантия DeWALT с возвратом денег поможет вам в случае возникновения каких-либо проблем.

Светодиодный индикатор позволяет узнать, когда он уровень
Встроенное магнитное поворотное основание
Дальность видимости 50 футов

Лучшее для установки шпилек

BLACK + DECKER BDL190S Линейный лазер Блэк энд Декер амазонка.ком

71,80 долл. США

Для тех, кто планирует использовать его в первую очередь для подвешивания или крепления, этот комбинированный измеритель уровня / стойки будет отличным выбором. У него нет двойных лазеров для создания поперечного луча, как у большинства других наших вариантов, но его единственная линия самонивелирования по-прежнему подходит для множества работ.

Его светодиодный экран с подсветкой предоставляет впечатляющий объем информации о расположении шпилек и материале, снижая вероятность случайного удара по любой проводке, находящейся под напряжением.Он крепится к стене с помощью небольшой булавки, поэтому имейте это в виду, если небольшое повреждение стены будет проблемой.

Ограниченная гарантия на 2 года
Лазерный нивелир

Недостаточно точен для крупных проектов
Сравнительно дорого

Вариант линии Best Point

Лазерный уровень Klein Tools 93LCLS Klein Tools амазонка.ком

149,99 долл. США

Нам нравится функция точки отвеса в этом инструменте, которая позволяет одновременно отмечать точки пола и потолка – идеально подходит для выравнивания освещения или других потолочных светильников. Его монтажный кронштейн также имеет резьбу 1/4 и 5/8 дюйма, что делает его применимым к большинству штативов, и предназначен для вращения устройства на 360 градусов. Кроме того, он также поставляется с дополнительным зажимом для выравнивания потолка и разметки, который плотно прилегает к жесткому пластиковому футляру для хранения.Удобный транспортировочный замок гарантирует, что устройство не включится случайно во время транспортировки и не оставит вас с разряженной батареей.

Легкий
Оранжевый корпус повышенной видимости
Степень защиты IP54

Отсутствует настройка блокировки линии

Лучший вариант для среднего диапазона 360 градусов

Самовыравнивающийся лазер Huepar 603CG Huepar амазонка.ком

195,99 долл. США

Еще одна опция с зеленым лучом, эта модель обеспечивает гибкость батареи, необходимую всем, кто работает над проектами целый день. Вы можете использовать обычные щелочные батареи или входящую в комплект литиевую перезаряжаемую батарею, входящую в комплект поставки – особенно удобная функция при использовании уровня на удаленном рабочем месте, которая может затруднить подзарядку.

Ящик для хранения с подкладкой из пеноматериала является настоящим отличием этого устройства с отделениями для организации каждого из компонентов, что позволяет легко увидеть, отсутствуют ли какие-либо детали, прежде чем отправиться в путь.Включенная в комплект светоотражающая визирная пластина также позволяет увеличить видимость.

Создает три линии на 360 градусов
Индикатор уровня заряда батареи
Ручная блокировка линии

Тяжелее большинства вариантов

Лучший коммерческий вариант

Линейный лазер DeWALT 12V Max DEWALT амазонка.ком

$ 449,00

Этот промышленный инструмент рассчитан на длительный срок службы, с алюминиевыми кожухами, защищающими каждый из его лазеров от случайных повреждений, и прочным корпусом, который выдерживает жестокое обращение на рабочей площадке. Степень защиты IP65 делает этот лазер еще более защищенным, способным противостоять пыли и брызгам воды под любым углом, что делает его идеальным для использования на открытом воздухе.

Нам нравится тот факт, что в этой модели используется аккумуляторная батарея, которая также может использоваться с другими 12-вольтовыми инструментами DeWALT.Его 360-градусный лазерный луч, установленный наверху, также позволяет работать со всем помещением, не перемещая устройство для каждой стены.

Зеленый луч хорошо виден
Светодиодный индикатор уровня заряда батареи
Дальность видимости 100 футов

Тяжелее большинства вариантов

Лучший доступный вариант с обзором на 360 градусов

Самовыравнивающийся лазерный нивелир SKIL Cross Line

Благодаря внутренней перезаряжаемой литиевой батарее и зарядному порту micro-USB, эта модель устраняет необходимость в незакрепленных батареях, которые неудобно и дорого заменять.Он также относительно доступен по цене для более качественного варианта 360-градусного обзора, что делает его отличным выбором для тех, кому нужно выполнять более масштабные задачи, но нет сотен долларов, которые можно потратить на инструмент.

Чтобы сделать ваши деньги еще более привлекательными, этот комплект также включает собственный регулируемый штатив – функцию, которую вы обычно не найдете в аналогичных продуктах. Его красный луч виден на расстоянии примерно 50 футов, что должно быть нормальным для большинства жилых комнат.

Режим самовыравнивания
Легкий

Лучший бюджетный вариант с зеленой линией

Самонивелирующийся лазер Bosch GLL40-20G

Доступный вариант с зеленым лучом, эта модель Bosch – отличный универсальный лазер для тех, кому нужен надежный, высококачественный инструмент без больших затрат.

Достаточно яркий, чтобы быть видимым на расстоянии до 40 футов, его поперечные лазеры дают вам точные линии уровня и отвеса. Его простые элементы управления делают его простым в использовании, а входящий в комплект монтажный зажим позволяет надежно прикрепить его практически к любой поверхности толщиной от 0,5 до 2,25 дюйма. Кроме того, его компактный размер занимает минимум места в вашей мастерской и позволяет легко разместить его в ящике для инструментов.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Реклама – продолжить чтение ниже

13 лучших лазерных уровней на рынке сегодня | Руководство покупателя

Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем бесплатно получить небольшую комиссию за соответствующие покупки.

Когда дело доходит до строительных работ, никто не хочет довольствоваться меньшим, чем совершенство.

Будь то такая небольшая работа, как подвешивание простой рамки для фотографий, или такая большая, как строительный проект, выравнивание – это задача, которую мы не можем упустить.

На минуту предположим, что стандартных уровней достаточно для покрытия небольших площадей. Но нет никаких возражений против того, что они далеки от точности, когда дело касается больших расстояний. И здесь вступает в действие лазерный уровень, фундаментальная архитектурная технология.

Итак, если вы читаете это, очевидно, что вы здесь не для того, чтобы понять, что такое лазерный уровень.Вместо этого вы ищете лучшие лазерные уровни на рынке, чтобы найти тот, который идеально соответствует вашим потребностям.

И именно поэтому мы выбрали 13 лучших и самых доступных лазеров для нивелирования, которые вы найдете на рынке. Также не забудьте ознакомиться с нашим руководством для покупателя, которое поможет вам понять основные особенности, которые следует учитывать при покупке лазерных уровней.

Итак, приступим к делу, ладно?

Лучшие лазерные нивелиры

Лазерный уровень Dewalt DW089K

Dewalt Tools Co.- это непревзойденный бренд, когда речь идет об инновациях, которые делают нашу жизнь более комфортной. Точно так же DW089K выдерживает испытание временем благодаря своей новаторской функции многоуровневого линейного лазера, в которой мы сразу убедились.

Почему понравилось?

Скорее всего, наша любимая рекомендация в списке, DW089K определяет простоту и удобство в лучшем виде. Несмотря на то, что это один из самых эффективных профессиональных инструментов, с которыми мы сталкивались при поиске, его удобство в использовании делает управление этим устройством детской забавой.Таким образом, вы в конечном итоге получаете лучшее из обоих миров при разумном бюджете, что дает ему преимущество над большинством альтернативных продуктов на рынке.

Если говорить о мелочах, USP этого устройства – это его многолинейная лазерная функция, которая превращает раскладку секций стоек, шкафов или направляющих стульев в легкую прогулку. Другими словами, вам не понадобится больше одного уровня с лазером, если вы используете его для завершения работы. Чтобы сделать его еще лучше, он оснащен удобной для чтения панелью управления и однокнопочной операционной системой, которая делает выравнивание довольно увлекательной и приятной задачей.

Что могло быть лучше?

Во время тестирования мы с удивлением обнаружили, что магниты на этом инструменте сравнительно слабые. Мы заметили это, когда лазерный уровень с трудом удерживался на металлических поверхностях. Это может немного расстраивать, когда вы работаете над серьезным проектом с ограниченным временем в ваших руках.

Плюсы

Функция многоуровневого линейного лазера
Более высокая точность
Чрезвычайно удобно
Впечатляющее время автономной работы

Минусы

Магниты недостаточно сильны

DW
88 Dewalt Лазерный уровень
Мы не преувеличили, когда сказали, что Dewalt – лучший выбор умных профессионалов и один из лучших лазерных уровней в целом.Мировой бренд занял два последовательных места в нашем списке со своим устройством DW088LG следующего поколения, одним из лучших зеленых лазерных уровней, которые мы могли бы предложить. Впечатляет, как функция самовыравнивания этого продукта значительно повышает удобство для пользователя.
Почему понравилось?
Если другой продукт может составить конкуренцию культовому DW089K, это должен быть его компактный преемник DW088LG. Это строго для тех, кто ищет гибкий инструмент как для профессионального, так и для личного использования.Хотя он не предлагает широкий спектр функций, таких как DW089K, у него все же есть преимущество перед ним.
Как, спросите вы? Что ж, секрет в том, что, в отличие от традиционного хромированного красного света, это устройство стреляет зеленым лазером, который лучше виден с большого расстояния, скажем, 100 футов. В нем нет трехлинейного лазера, но он предлагает двухлучевую настройку этого достаточно для крупных строительных проектов. Он также предлагает стандартную точность самонивелирования +/- 4 градуса, что делает его идеальным для пользователей с не очень высокими ожиданиями.
Теперь мы должны упомянуть, насколько сильны его магниты по сравнению с серией DW089K, что позволяет им с точностью удерживать металлические поверхности. Также кажется, что Dewalt уделяет большое внимание долговечности при разработке этой модели, так как она оснащена революционной технологией IP65. Это предохраняет изделие от повреждения водой или мусором при работе на строительных объектах.
Что могло быть лучше?
Помните, как мы говорили, что он стреляет зеленым лазером, который лучше виден с максимального расстояния 100 футов? Ну, следовательно, он также сильно разряжает батарею за короткое время, так что вот оно.Неудовлетворительное время автономной работы – вот что не позволяет этой модели значительно превзойти DW089K.
Плюсы
Функция самовыравнивания
Повышенная видимость
Технология защиты IP65
Лазер Greenlight
Topcon RL-SV2S Laser Level
Говоря о ротационных лазерных уровнях -новый Topcon RL-SV2S покоряет своими новаторскими характеристиками. У нас была возможность лично протестировать этот продукт, и мы вполне удовлетворены диапазоном, если он обеспечивает точность при разумном бюджете.Давайте познакомимся с этой моделью изнутри и узнаем, что еще она может предложить.
Почему понравилось?
Как мы упоминали ранее, этот продукт известен своим более высоким диапазоном точности. Чтобы разбить его, это устройство предлагает диапазон +/- 1/16 дюйма на 100 футов, тогда как его Dewalt DW089K и DW088LG предлагают +/- 1/8 дюйма. Цифры не лгут, и этот продукт легко превосходит своих конкурентов. Более того, что еще более впечатляет, так это то, что RL-h5C намного дешевле, чем эти продукты.
Он также предлагает готовую функцию горизонтального поворотного нивелирования с впечатляющим самовыравниванием +/- 5 градусов. Кроме того, этот продукт может достигать высоты 2600 футов, что делает его идеальным как для крупномасштабных, так и для небольших проектов. Если вы еще не уверены, этот лазерный уровень также оснащен двойным ЖК-дисплеем, что упрощает нам понимание результатов измерений.
Теперь, несмотря на то, что в этом продукте не используется технология IP65, он по-прежнему имеет прочную раму, которая умеренно увеличивает его долговечность.Кроме того, конструкция чрезвычайно устойчива к воде и пыли, что гарантирует ее долговечность на долгие годы. В целом, этот продукт определяет лучшие ценности и определенно заслуживает вашего внимания, если ваш бюджет ограничен, а ваши ожидания – нет.
Что могло быть лучше?
Не все идеально, и в этом продукте тоже есть небольшая ошибка. Многие пользователи жаловались, что этот продукт немного не работает, когда его используют при более низких температурах.Мы бы не стали обвинять его пылезащищенность в неэффективности; скорее, мы считаем, что производителям также следует сосредоточиться на защите от атмосферных воздействий.
Плюсы
Чрезвычайно точный
Двойной ЖК-дисплей для удобного чтения
Функции самовыравнивания
Водонепроницаемость
Минусы
Не работает при более низких температурах
55006 Bosch G Лазерный уровень
Неважно, профессионал вы или нет, вы, должно быть, живете под скалой, если не сталкивались с названием Bosch Tools.Если вы цените портативность превыше всего, у нас нет лучшей рекомендации, чем лазерный уровень Bosch GLL 55. Давайте посмотрим, что дает этот продукт.
Почему понравилось?
Если честно, согласно нашему исследованию, вряд ли найдется другое портативное устройство, такое как лазерный нивелир Bosch GLL 55 на рынке. Компактный и сверхлегкий корпус этого устройства делает его чрезвычайно простым в переноске. Однако, несмотря на свой размер, этот продукт может составить жесткую конкуренцию сверхмощным продуктам из нашего списка.
Начиная с возможностей нивелирования, это устройство предлагает усовершенствованную функцию 2-лучевого лазера с перекрестными линиями, аналогичную устройству Dewalt DW088LG. Кроме того, этот продукт, похоже, имеет максимальную дальность действия 165 футов при использовании вместе с детектором. Он также оснащен усовершенствованной интеллектуальной маятниковой системой, которая на ступень выше повышает эффективность самонивелирования, что весьма впечатляет для лазерного уровня в этом ценовом диапазоне.
Кроме того, во время тестирования мы обнаружили, что L-образные магниты этого устройства сравнительно сильнее, чем DW089K.Также производители защитили это устройство технологией IP54, что сделало его очень устойчивым к проникновению пыли. В целом, это один из лучших лазерных уровней, который идеально подходит как для путешествующих профессионалов, так и для практиков среднего уровня.
Что могло быть лучше?
Хотя этот продукт, кажется, предлагает приличный диапазон при использовании с детектором, видимость значительно снижается до 50 футов, когда он используется без него. Хотя этого достаточно для небольших личных работ, мы бы не рекомендовали это специалистам-строителям, которые ежедневно занимаются крупномасштабными проектами.
Плюсы
Высокая устойчивость к пыли
Прочная и портативная рама
Сильное магнитное крепление
Соотношение цена / качество
Pacific Laser Systems PLS-60588 Лазерный уровень
Хотя Pacific Лазерные системы могут быть незнакомы многим, этот новый бренд запускает одни из самых универсальных продуктов на рынке. Лазерный нивелир PLS-60588 – один из продуктов с самым высоким рейтингом, которые можно найти при ограниченном бюджете.Это еще и очень удобная модель, которую каждый строитель должен хотя бы раз попробовать.
Почему понравилось?
Говоря о производительности, немного сложно превзойти стандарты, которые устанавливает PLS-60588 с его выдающейся дальностью действия 200 футов. Без сомнения, этот инструмент имеет самый высокий диапазон, с которым мы когда-либо сталкивались. Кроме того, этот продукт поддерживает самовыравнивание и обеспечивает базовый уровень точности, т. Е. +/- ¼ ”на 100 футов. Также, как и Bosch GLL 55, это устройство обеспечивает стандартную дальность видимости 50 футов.
Однако наиболее удобной особенностью здесь является магнитный настенный кронштейн, который также поставляется с отличной напольной стойкой. Благодаря этим аксессуарам этот продукт выводит удобство и простоту использования на совершенно новый уровень. До сих пор мы не встречали другого продукта, который предлагал бы такие аксессуары для нашего удобства. В этой связи мы должны дать высокую оценку PLS.
Этот продукт также обеспечивает нам приличное время автономной работы и был доставлен нам с 3 батареями AA, что является беспроигрышным вариантом.И похоже, что бренд немного одержим цифрой 3, потому что продукт также имеет расширенный трехлетний гарантийный срок.
Что могло быть лучше?
Подобно Bosch GLL 55, этот продукт также дает нам неудовлетворительный лазерный диапазон, когда он не используется с детектором. Проще говоря, диапазон видимости этого продукта сокращается до 50 футов в помещении, что немного разочаровало. Но если бы не этот недостаток, PLS-60588, вероятно, был бы нашей главной рекомендацией.
Плюсы
Достойное самовыравнивание
Диапазон до 200 футов
Напольная подставка в комплекте
Магнитный настенный кронштейн
Минусы
Неудовлетворительный диапазон, если не использовать с детектором
Лазерный уровень Bosch GPL 3
Для поклонников Bosch, которых недостаточно убедила установка GLL 55, лазерный уровень GPL 3 предлагает гораздо больше возможностей.Это не только один из лучших лазерных уровней, которые мы лично тестировали, но и простой в использовании интерфейс, который делает его очень удобным даже для новичков. Узнайте больше об этом новаторском продукте у нас.
Почему понравилось?
Говоря о точности, этот продукт обеспечивает диапазон самонивелирования +/- 5 градусов для стола, тогда как большинство его конкурирующих продуктов предлагают всего +/- 4 градусов точности. Кроме того, в этом продукте реализована превосходная функция 3-точечного лазера, которую мы до сих пор встречали только в устройстве DW089K.Для нас это дает четкое представление о характеристиках, для обеспечения которых был разработан этот продукт.
Тем не менее, чтобы погрузиться еще глубже, этот продукт может подтолкнуть его до 100 футов, с детектором или без него. Теперь это дает ему мгновенное преимущество перед PLS-60855, одной из наших главных рекомендаций, что весьма впечатляет. Не забывайте, что этот продукт чрезвычайно компактен и портативен, что избавляет нас от хлопот с хранением, поскольку достаточно места в ящике для инструментов.
Глазурь на торте – светоделитель с алмазной огранкой, изначально запатентованный Bosch.Кроме того, похоже, что производители значительно увеличили долговечность этого продукта, так как его корпус отличается высокой пыле- и водонепроницаемостью. И последнее, но не менее важное: на этот продукт предоставляется расширенная двухлетняя гарантия.
Что могло быть лучше?
Самая большая проблема, с которой мы столкнулись при тестировании этого продукта, – это неисправная кнопка включения / выключения. Чтобы сломать его, кнопка включения / выключения не остается в своем положении очень долго, что может вызвать расхождения у пользователей во время работы.Тем не менее, с этим все же можно справиться, если вы всегда будете осторожны, не оставляя лазерный свет включенным.
Плюсы
Достойная дальность действия лазера до 100 футов
Очень портативный и удобный
Устойчивый к проникновению воды и пыли
Поставляется с 2-летней гарантией
Минусы
Нет достаточно возможностей для регулировки яркости
Неисправности кнопки включения / выключения довольно часто
Лазерный уровень Bosch GLL 2-50
Один из самых популярных брендов на рынке электроинструментов, Bosch Tools, возвращается В наш список добавлено еще одно дополнение к своей культовой линейке GLL – модель 2-50.Если GLL 55 еще не убедил вас, вы должны попробовать лазерный нивелир GLL 2-50, так как он определенно может предложить гораздо больше.
Почему понравилось?
Справедливо будет сказать, что GL 2-50 – это то самое необходимое обновление, которое пользователи GLL 55 искали от Bosch Tools. Начнем с того, что, в отличие от предыдущего стандартного лазера GLL 55, двухлучевой лазер этого инструмента поддерживает горизонтальный, вертикальный и поперечный режимы нивелирования. Чтобы сделать его еще лучше, продукт также оснащен интеллектуальной маятниковой системой, которая очень удобна для упрощения нашей работы благодаря функциям самовыравнивания.
Что мы заметили, так это то, что этот продукт, по-видимому, сравнительно лучше показывает условия выхода за пределы допустимого уровня, чем GLL 55, что дает ему еще одно преимущество от нас. Кроме того, при выключении устройство автоматически блокируется. По структуре это подходящее устройство позиционирования BM3, которое поставляется с выдвижными ножками, прочной резьбой для штатива ¼ дюйма-20 и более прочным магнитным креплением.
Не забывайте, что режим импульсного лазерного приемника позволяет этому продукту снимать видимые лазеры на расстоянии до 165 футов, даже при использовании в условиях яркого света.Таким образом, этот продукт составляет жесткую конкуренцию его основным конкурентам, таким как Dewalt и Topcon. В целом, этот продукт не выглядит плохим как профессиональный инструмент и предлагает приличный пользовательский интерфейс.
Что могло быть лучше?
К сожалению, этот продукт кажется слишком дорогим, что не является полной выгодой для охотников за скидками. По сравнению с другими конкурирующими брендами, это устройство не предлагает много новых технологий.Тем не менее, он достаточно хорош для заядлых поклонников Bosch, которые стремились к обновлению.
Плюсы
Прочная и прочная рама
Достойный диапазон измерения
Многочисленные режимы нивелирования
Эргономичный дизайн
Bosch GLL 2-15 Самовыравнивающийся Cross-Line
Тем, кого не устраивает цена GLL 2-50, не волнуйтесь, Bosch GLL 2-15 предлагает серьезную производительность по очень конкурентоспособной цене.Хотя мы не рекомендуем этот продукт для экстремального профессионального использования, он может быть идеальным выбором для вас, если вы ищете инструмент для личной работы.
Почему понравилось?
После тестирования этого продукта мы можем только сказать, что если вы новичок или от природы увлечены ремонтом своего дома, это подходящий вариант. Он ни в коем случае не превосходит своих предшественников, но, без сомнения, сравнительно портативен и проще в использовании.Однако мы заметили, что, как и GL 2-50, этот продукт также оснащен интеллектуальной маятниковой системой нивелирования.
Если вам интересно, что такое интеллектуальный маятник, он позволяет устройству автоматически выравниваться до 4 градусов и уведомлять пользователя, если лазер не выровнен. Теперь этот продукт может стрелять только видимыми лазерами на расстоянии не более 50 футов. Тем не менее, учитывая его приемлемый ценовой диапазон и ограниченное удобство использования, он кажется нам достаточно справедливым. Кроме того, как и блок GL 22-50, он также имеет выдвижные ножки и прочное магнитное основание.
Теперь, когда речь идет о долговечности, продукт не обязательно имеет самую прочную раму, которую мы когда-либо видели. Однако его технология защиты IP54 гарантирует, что это устройство не будет повреждено пылью или водой. В целом, можно с уверенностью сказать, что этот продукт, хотя и не лучшее, что мы видели от Bosch, по-прежнему представляет собой выгодную сделку, которая заслуживает вашего внимания.
Что могло быть лучше?
Мы считаем, что у этого продукта могло бы быть более продолжительное время автономной работы, поскольку то, что он предлагает, нас не устраивает.Хотя довольно сложно определить основную причину недостаточного заряда батареи, помните, что он не предлагает широкий спектр дополнительных функций.
Плюсы
Низкая цена
Простой в использовании и портативный
Стандартный лазерный диапазон
Защита IP54
Минусы
Неудовлетворительное покрытие батареи
Уровень Лазер 360 Huepar Self Уровень
Переходя к одному из самых красивых лазерных уровней, с которыми мы когда-либо сталкивались, устройство Huepar 902CG заворожило нас своими возможностями лазера на 360 градусов.Если вы один из тех, кто неизменно владеет передовыми технологиями, этот продукт может быть тем, что вы искали. Давайте углубимся в его основные функции!
Почему понравилось?
Без сомнения, Huepar 360 опровергает Dewalt DW088LG с точки зрения дизайна и универсальности. Теперь, хотя оба этих устройства наиболее известны тем, что стреляют зелеными лазерами вместо стандартных красных, модель Huepar берет верх с ее 2-кратным более ярким светом и расширенной функцией 360-градусного обзора.Да, этот продукт способен стрелять лазером повсюду, будь то горизонтальное или вертикальное.
Что касается диапазона измерений, то этот продукт имеет преимущество даже по сравнению с такими популярными брендами, как Dewalt и Pacific Laser Systems. Другими словами, этот продукт обеспечивает максимальный рабочий диапазон до 150 футов, в то время как его конкуренты могут похвастаться диапазоном всего 100 футов. Мы также очень впечатлены диапазоном точности +/- 1/9 дюйма и настоятельно рекомендуем его для профессионального использования.
Что впечатляет, так это то, что этот продукт строго водонепроницаем и имеет довольно прочный каркас для защиты от повреждений.Подобно моделям Bosch, этот продукт оснащен интеллектуальной маятниковой системой, которая автоматически блокируется при выключении инструмента. Наш вердикт заключается в том, что это подразделение может дать крупным компаниям возможность заработать свои деньги.
Что могло быть лучше?
Подобно DW088LG, мы заметили, что этот продукт также не обеспечивает удовлетворительного срока службы батареи. Мы предполагаем, что это, вероятно, связано с зеленым лазером, который также был ключевой причиной неудовлетворительного покрытия батареи его конкурирующего продукта.
Плюсы
Лазерная функция на 360 градусов
Зеленый лазерный луч
Водонепроницаемость
Прочная рама
Минусы
Неудовлетворительное покрытие аккумулятора
Makita Green Cross Лазерный уровень
Makita – это бренд, который существует уже достаточно долго, чтобы стать нарицательным. Говоря о зеленых лазерных уровнях, мы не могли позволить себе упустить устройство Makita SK 106GDNAX, которое является единственным продуктом, который смог предложить нам замечательное время автономной работы.
Почему понравилось?
Прежде всего, мы очень рады найти продукт, который опровергает стереотипы о том, что зеленые лазеры не могут обеспечить достойное покрытие. После одной зарядки этот продукт смог обеспечить нам впечатляющее время работы в 20 часов. Стоит отметить, что компания Makita провела свое исследование и оснастила это устройство мощной батареей CXT на 2,0 Ач 12 В.
Теперь, когда речь идет о лазере, его зеленый свет может обеспечивать лучшую видимость, чем обычные красные лазеры в худшие дни.Он обеспечивает впечатляющую видимость на максимальном расстоянии до 115 футов, причем без детектора. Но подождите, есть еще кое-что – добавьте детекторы, и это устройство вырастет до поразительных 262 футов!
Устройство также, кажется, предлагает приличный диапазон точности ⅛ ”на 33 футах, что может быть предметом переговоров, учитывая все его другие преимущества. Каркас слишком прочный и водостойкий, что гарантированно прослужит вам долго.
Что могло быть лучше?
Честно говоря, мы пытались найти что-то, что можно было бы исправить как ошибку / недостаток, но продукт почти идеален.Единственное, что удерживало его от того, что все были «нет». 1 выбор – его завышенная цена.
Плюсы
Впечатляющая видимость зеленого лазера
Стрельба на расстоянии до 262 футов
Длительный срок службы батареи
Эргономичная ручка
Makita SK104Z Самовыравнивающийся лазерный уровень
9002 90 Если вы являетесь постоянным пользователем инструментов Makita, но не можете позволить себе дорогостоящее устройство SK 106GDNAX, SK104Z не кажется плохим вариантом для рассмотрения.Скорее можно сказать, что это мини-версия своего предшественника, предлагающая несколько схожие функции по более низкой цене. Если вы новичок в строительстве, это ваше устройство.
Почему понравилось?
Подобно большинству стандартных лазерных уровней в нашем списке, это устройство обеспечивает в среднем 50 футов видимости, остальная часть которой зависит от освещения рабочей атмосферы. Кроме того, он также обеспечивает удовлетворительную точность +/- ⅛ дюйма на 30 футов по горизонтали и +/- 3/32 дюйма на 30 футов по вертикали.Однако ключевым моментом притяжения здесь является его быстрое выравнивание; он может достичь стабильности в течение 3 секунд!
Кроме того, мы также удовлетворены возможностями самовыравнивания этого устройства, предлагая нам стандартные 4 градуса наклона. Он также довольно эффективен, позволяя нам работать с устройством как на ровных, так и на неровных поверхностях, что дает ему преимущество с нашей стороны. В целом, этот продукт предлагает немногое, но его вполне достаточно для личного использования и начинающих практиковать.
Что могло быть лучше?
Makita могла бы лучше поработать над повышением его долговечности, поскольку мы не можем гарантировать, что это устройство прослужит вам долгое время. Рама могла бы быть более прочной и более устойчивой к частицам пыли.
Плюсы
Продукт по справедливой цене
Портативный и простой в использовании
Хороший диапазон измерений
Средний диапазон точности
Компактный лазерный уровень Hammerhead
Хотя Hammerhead – один из проигравших прямо сейчас на рынке этот бренд зарекомендовал себя благодаря своей совершенно новой линейке лазерных уровней.Эти продукты воплощают в себе удобство и портативность во всей красе, и мы рекомендуем их небольшим специалистам, повседневная работа которых связана с большим количеством поездок.
Почему понравилось?
На первый взгляд, это один из средних лазерных уровней с почти удовлетворительными характеристиками. Точно так же этот продукт имеет типичную функцию самовыравнивания, которая лучше всего работает, когда он расположен в пределах максимум 4 градусов шкалы. Кроме того, кажется, что он предлагает стандартный диапазон точности +/- дюйма 30 футов.
Итак, что, помимо совместимости, делает его достойным вашего внимания? Что ж, бесспорно, длительный срок службы батареи и прочное магнитное крепление. Другими словами, этот продукт легко превосходит DW089K по магнитному основанию.
Точно так же время автономной работы дает ему преимущество перед лазерным уровнем Huepar Greenlight. Несмотря на то, что осталось не так много выдающихся функций, о которых стоит упомянуть, низкая цена по-прежнему делает его идеальным вариантом для рассмотрения.
Что могло быть лучше?
Начнем с того, что этот продукт не обладает высокой устойчивостью к воде и пыли.Большинство продуктов в нашем списке оснащены передовой технологией защиты IP65 или IP54, что дает этой модели существенный недостаток.
Плюсы
Превосходное соотношение цены и качества
Диапазон точности +/- дюйма 30 футов
Самовыравнивающийся
Портативный и компактный
Минусы
Недостаточно водостойкий и пыль
Самовыравнивающийся лазерный уровень Makita SK103PZ
Хотя мы заверяем вас, что на данный момент мы не участвуем в марафоне Makita, было бы довольно несправедливо не познакомить вас с передовыми инновациями этот бренд продолжает предлагать нам.Точно так же, будучи последним продуктом в нашем списке, Makita SK103PZ – идеальный карманный вариант для новичков и домовладельцев. Давайте узнаем больше о его возможностях!
Почему понравилось?
Этот инструмент больше подходит для личных пользователей, так как он подходит для выравнивания, выравнивания, выравнивания и выравнивания, что значительно увеличивает его универсальность. Точно так же бесполезно ожидать, что он предложит нам профессиональный диапазон видимости, не так ли? Но, к нашему удивлению, этот продукт может снимать на максимальном расстоянии до 100 футов, в зависимости от условий внешнего / внутреннего освещения.
Следует отметить, что для стандартного персонального устройства этот продукт обеспечивает впечатляющее время автономной работы – 35 часов без подзарядки. Таким образом, вам не придется беспокоиться о зарядке этого устройства, пока вы на полпути к завершению работы.
Также кажется, что Makita не оставила без внимания ни одного камня для повышения своей прочности, так как она поставляется в резиновой форме для повышенной защиты. Кроме того, благодаря передовой технологии защиты IP54, долговечность этого устройства просто бесспорна.
Что могло быть лучше?
Хотя производители заявляют, что этот продукт обладает выдающимся диапазоном точности +/- ⅛ дюйма на 33 футах, покупатели утверждают обратное. Большинство жалоб клиентов связаны с неточностями, которые часто предлагает этот продукт, что нас беспокоит.
Плюсы
Идеально для личной работы
Хороший диапазон измерений
Впечатляющее время автономной работы
Исключительная долговечность
Руководство покупателя лазерного уровня
Даже если теперь у вас есть доступ к 13 из лучшие лазерные уровни на рынке прямо сейчас, вы все еще знаете, как определить, какой из них лучше всего соответствует вашим потребностям?
Не беспокойтесь, поэтому мы включили это краткое руководство для покупателя, чтобы вы могли отличить идеальный лазерный уровень от среднего.Вот ключевые особенности, которые следует учитывать, прежде чем вы выберете один продукт:
Точность
Бесспорно самый важный фактор, который следует учитывать, вам обязательно нужно быть уверенным в том, что вы выбираете продукт, который предлагает самый высокий диапазон точность.
Автоматизация
Если вы не предпочитаете ручное использование, настройку автоматического выключения нельзя упускать из виду. Это довольно разумно, поскольку они продлевают срок службы батареи за счет снижения потребления заряда в режиме ожидания.
Цвет луча света
Если вы профессиональный профессионал, разумно выбрать зеленые лазерные фонари. Они сравнительно высоки с точки зрения наглядности и значительно упрощают вашу работу. Однако красного света достаточно для небольших профессиональных задач и личной работы.
Долговечность
Как бы очевидно ни было, никому не нужен продукт, который не прослужит хотя бы год. На этой ноте убедитесь, что у модели есть солидный гарантийный срок.Кроме того, на всякий случай покупайте те, которые имеют степень защиты IP65 или IP54.
Вердикт
Мы понимаем, что покупка таких непопулярных электроинструментов, как лазерные нивелиры, может вызвать стресс, учитывая обилие товаров и отсутствие информации о покупателях. В этой связи мы надеемся, что этот лучший путеводитель по лазерному уровню был вам полезен.
Вот краткое изложение наших лучших решений – если вы ищете впечатляющий лазерный диапазон, у Makita есть лучшие модели, которые соответствуют вашим потребностям.Если вы поклонник высокой точности, вам стоит попробовать лазерные нивелиры Bosch. Наконец, если вы ставите долговечность выше всего остального, то лазерные уровни Dewalt вас не разочаруют.
Прежде чем мы уйдем, мы хотели бы знать, какой лучший лазерный уровень, который вы лично тестировали? Вы считаете, что мы упустили достойную рекомендацию? Дайте нам знать в комментариях ниже!
При этом мы скоро увидим вас с аналогичным содержательным контентом о трендовых электроинструментах, представленных на рынке.
А пока оставайтесь на связи. Счастливые покупки!
Статьи по теме
10 лучших лазерных уровней для домашнего использования
Как правильно установить потолочную решетку, используя ротационный лазерный уровень?
10 лучших лазерных измерительных инструментов
13 лучших аккумуляторных осциллирующих инструментов
11 лучших цифровых штангенциркуля
11 лучших измерительных колес
11 лучших сейчас 13 лучших люксметров на рынке сегодня | Руководство покупателя
13 лучших измерителей влажности, проверенных прямо сейчас | Руководство покупателя
13 лучших уровней прохождения для съемки
Topcon RL-SV2S – лучший ротационный лазерный уровень, который можно купить
13 лучших ротационных лазерных уровней
13 лучших лазерных приемников
95

13 лучших производителей стад прямо сейчас | Руководство покупателя
Лазерные нивелиры и лазерные дальномеры
Наша линейка лазерных инструментов разработана для обеспечения максимальной точности, поэтому ваши измерения выполняются быстро и легко.У нас есть широкий ассортимент продукции для работы, включая комбинированные лазерные уровни, линейные лазерные уровни, точечные лазерные уровни, лазерные дальномеры, ротационные лазерные уровни и оптические уровни. Они сделаны для обеспечения точности нивелирования, профилирования на стройплощадке, сложных измерений и многого другого. Наши лазерные инструменты GUARANTEED TOUGH® созданы, чтобы помочь вам каждый раз выполнять работу правильно.
Ваш выбор
75 Результаты Очистить все
Нет текущих выборов
Тип продукта Посмотреть больше фильтров Точность на 100 футов Посмотреть больше фильтров Посмотреть все Сортировать по Новейшие Самый старый По названию от А до Я По имени Z-A 75 Результаты
Товаров не найдено.
{{{Navigation_Title}}}
{{ModelName}}
{{#unless HideCompare}} Сравнить продукт {{/пока не}} {{#if IsAccessory}} Посмотреть серию {{еще}} {{#if BuyNow}} купить сейчас {{еще}} Посмотреть продукт {{/если}} {{/если}}
Руководство покупателя по лазерным уровням
Руководство по лазерным уровням
Факторы, которые следует учитывать при выборе лазерного уровня
Типы лазерных уровней
Марки лазерных уровней
Принадлежности для лазерных уровней
Что такое лазерный уровень?
Применение лазерного уровня
Лазерные нивелиры
: купить или взять напрокат?
Ознакомьтесь с нашим ассортиментом лазерных уровней >>
1) Факторы, которые следует учитывать при выборе правильного лазерного уровня
Существует множество различных лазерных уровней, доступных для использования, поэтому при выборе правильного лазерного уровня необходимо учитывать множество факторов.Итак, какой лазерный уровень вам подходит? Вот несколько моментов, которые следует учитывать:
Точность – Лазерные уровни более точны, чем другие инструменты, такие как спиртовые уровни.
Manual vs Auto – Автоматические лазеры, также известные как самонивелирующиеся лазеры, по сути, делают большую часть этого за вас. Как только он запустится, он в конечном итоге даст вам истинную линию уровня. Он также остановится, если его потревожить, а это значит, что вы не получите никаких неточностей. Ручные лазеры не менее точны, чем автоматические, если они правильно настроены.Однако, в отличие от автоматических лазеров, если они будут нарушены, они продолжат работу, поэтому они лучше подходят для небольших проектов.
Зеленый луч против красного луча – Лазеры с зеленым лучом легче увидеть, потому что они кажутся намного ярче. Они используются только для крупномасштабных проектов внутри помещений, где необходимо видеть линию вместо использования лазерного датчика уровня.
Использование в помещении или на улице – Используете ли вы свой уровень для внутренних или наружных проектов? Существуют различные типы лазерных уровней, которые лучше подходят для предполагаемого использования.
2) Типы лазерных уровней
Доступны различные лазерные нивелиры разного качества, соответствующие конкретным потребностям. Если вам нужен лазерный уровень для внутреннего использования, вам может потребоваться линейный или точечный лазер, которые лучше подходят для этого типа использования.
Возможно, вам понадобится лазер для наружного применения, в этом случае следует рассмотреть возможность использования ротационного лазера. Другие типы имеют более специфическое применение, например, трубные лазеры. Они используются для труб и водопровода, тогда как лазеры на кочках лучше подходят для съемки.
Ротационный лазерный нивелир – один из наиболее часто используемых лазерных уровней. Это потому, что это более совершенный и универсальный лазер, который можно использовать для различных работ, начиная от наружного и внутреннего использования.
Типы лазерных уровней включают:
Ротационные лазеры
Ротационный лазерный луч излучает вращающийся на 360 градусов лазерный луч, создавая высокоточную «меловую линию» или линию нивелирования, по которой можно работать.
Это очень полезно для широкого спектра работ, включая облицовку плиткой, выравнивание и установку стен, выравнивание полов, выравнивание кухонных гарнитуров, любые основные геодезические работы, планировку площадки, расчет оценок и многое другое.
После приобретения вам нужно будет настроить ротационный лазер с помощью руководства. Наиболее выгодным способом установки уровня будет использование штатива, поэтому очень важно, чтобы вы приобрели набор или купили его отдельно.
Далее вам нужно будет включить устройство и начать выравнивание. Лучше всего приобрести самонивелирующийся лазер, так как вам не нужно откалибровать измерения, что позволит вам получить гораздо более точные измерения. Как только это будет завершено, вы можете начать измерения, направив лазер туда, где вам нужно.
Мы рекомендуем ротационные лазеры: GPR R95, лазер с красным лучом, и GPR-G95, лазерный уровень с зеленым лучом. Оба очень быстрые, автоматические лазерные нивелиры.
Самым продаваемым ротационным лазером, который стоит также рассмотреть, будет TopCon RL H5A. Считается лучшим на рынке с превосходными функциями, включая до 100 часов автономной работы, функцию электронного горизонтального самовыравнивания и многое другое. Это дорогое вложение, но почти наверняка сэкономит вам деньги в долгосрочной перспективе.
Посмотреть наши ротационные лазерные уровни »
Лучший ротационный лазерный уровень
Победитель: комплект ротационного лазерного нивелира GPR R95
Ротационный лазерный уровень GPR R95 – это высокопроизводительный и недорогой ротационный лазерный уровень.
Превосходный комплект лазерного уровня по очень разумной цене.
Посмотреть лазерный уровень GPR R95 »
Лазеры класса
Лазеры класса
– это точные и надежные вращающиеся лазеры, которые можно использовать в приложениях, требующих точного измерения.Доступны одно- и двухуровневые лазеры, поэтому их можно использовать везде, где это необходимо.
Эти инструменты выполняют широкий спектр задач, включая разметку строительной площадки, сбор данных о высоте и угле, выравнивание бетонных форм или полную подготовку площадки и земляные работы.
Лазеры Leica Rugby Grade являются автоматическими и самонивелирующимися для работы любого размера, большого или малого, с дополнительными функциями, такими как выравнивание осей и дистанционное управление на большие расстояния.
Если прямая покупка является проблемой, мы также предлагаем услуги по аренде.
Посмотреть наши лазеры »
Лазерный уровень высшего качества
Победитель: Leica Rugby CLH
Leica Rugby CLH (горизонтальный) Простота позволяет без труда использовать возможности лазерной системы.
Опции обновления позволяют добиться максимальной производительности во всех приложениях для выравнивания.
Опция обновления позволяет вам выбрать свой класс, что делает этот первый обновляемый лазерный уровень.
Посмотреть Leica Rugby CLH »
Трубные лазеры
Ключ к разгадке в названии, трубные лазеры (также известные как лазеры для инженерных сетей) используются для работы с трубами.Это может быть над землей, в люках или в самих трубах.
Наш рекомендуемый трубочный лазер – Leica Piper 100. Мощный и компактный, Leica Piper – единственный трубочный лазер, который подходит для трубы диаметром 100 мм (четыре дюйма). Он построен с прочным литым алюминиевым корпусом и оснащен функциями, которые повышают производительность и минимизируют время простоя на стройплощадке.
Посмотреть наши трубочные лазеры »
Лучший лазерный уровень для труб
Победитель: Leica Piper 100
Мощный и компактный Leica Piper – единственный трубочный лазерный луч, который подходит для трубы диаметром 100 мм (четыре дюйма).
Посмотреть Leica Piper 100 »
Линейные лазеры
Линейные лазеры позволяют пользователю устанавливать горизонтальную или вертикальную плоскость, проецируя луч или линию света обычно на 180 градусов по горизонтали и вертикали. Однако есть несколько линейных лазерных уровней, которые могут проецировать луч на 360 градусов.
Это устройство особенно полезно для всего, что требует горизонтального или вертикального нивелирования.
Чтобы использовать линейный лазер, вам необходимо установить его на самой плоской или ровной поверхности – штативы – лучший способ добиться этого.Затем вы можете убедиться, что лазер выравнивается вручную или автоматически, в зависимости от того, есть ли у вас самонивелирующийся лазер или нет. Затем можно начать процесс измерения и маркировки, и как только у вас будет линия уровня, вы можете использовать ее для справки.
Посмотреть наши линейные и точечные лазеры »
Лучший линейный лазерный уровень
Победитель: Leica Lino L2 Line Laser
Высокоточная оптика Leica Lino L2 обеспечивает превосходную видимость лазерной линии на расстоянии до 25 метров, в зависимости от условий освещения..
Посмотреть Leica Lino L2 »
Точечные лазеры
Точечный лазер очень похож на линейный лазер, но вместо проецирования линии он создает точку.
Обычно эти лазеры будут проецировать точку или несколько точек, которые появляются, когда лазер выровнен.
При отображении нескольких точек они видны точно под прямым углом друг к другу.
Посмотреть наши линейные и точечные лазеры »
Лазерный уровень Best Dot
Победитель: Leica Lino P5
Точечный лазер Leica Lino P5 очень прост в использовании.Одним нажатием кнопки он точно проецирует пять контрольных точек под точным углом друг к другу.
Посмотрите на Leica Lino L5 »
3) Марки лазерных уровней
Лазерные нивелиры Leica
Leica Geosystems – лидер рынка в области производства геодезического оборудования высокого стандарта. Обладая почти 200-летним опытом в области сбора, анализа и отображения пространственной информации, Leica Geosystems произвела наиболее полный ассортимент продукции; все, что вам нужно.
Лазерные нивелиры
являются ключевым компонентом геодезического оборудования Leica Geosystems.
Выравнивание, выравнивание и возведение в квадрат – это задачи, которые можно выполнять с невиданной ранее скоростью, сохраняя при этом 100% точность; при любых погодных условиях.
Некоторые самые продаваемые уровни Lecia, которые следует учитывать, включают:
Лазерный нивелир Leica Rugby 600 разработан специально для обеспечения простоты. Он быстрый, прочный и очень точный. С этим диапазоном возможно огромное количество геодезических задач, и они, как доказано, сокращают количество ошибок и время простоя сайта.
Лазерный нивелир Leica Rugby 800 – это самый прочный лазерный уровень на строительной площадке. Мы рекомендуем вам просмотреть видео «Leica Rugby – Самый жесткий лазерный нивелир на объекте». В нем хорошо объясняется, какой вид обработки может выдержать линейка 800 при сохранении 100% точности.
Линейка Leica Lino – это доступная линейка линейных и точечных лазеров, которые невероятно полезны для внутреннего использования. Экономьте время и деньги, устраняя ошибки!
Лазерные нивелиры TopCon
Другой известный на рынке провайдер – TopCon.Они поставляют и предоставляют зрелые, многофункциональные и универсальные инструменты, которые просты в использовании.
Их лазеры усовершенствованы и разработаны для обеспечения наилучших и наиболее точных результатов.
Лучшим лазерным уровнем, который следует рассмотреть с точки зрения топ-минуса, будет Topcon RL H5A, который объединяет три функции лазера в одну и подходит для различных типов использования в различных средах.
4) Какие аксессуары для лазерного уровня мне понадобятся?
Штатив – это полезные инструменты в мире лазерных нивелиров.Это может помочь сделать пол ровным, что повысит точность результатов.
Детектор лазерных линий – Эти инструменты работают вместе с лазерными уровнями и могут подавать акустические или оптические сигналы, упрощающие поиск лазерных линий.
Батареи – Мощные аккумуляторные батареи полезны, особенно если лазерные нивелиры будут работать на месте. Некоторые батареи обеспечивают непрерывную работу до 2 дней.
Зарядные устройства – Батареи с лазерным уровнем являются перезаряжаемыми, поэтому важно иметь при себе зарядные устройства, чтобы вы могли использовать их на месте.
Пульт дистанционного управления – Этот продукт позволит вам дистанционно регулировать такие параметры, как скорость вращения, автоматическое выравнивание, ручное выравнивание и т. Д.
Нивелирная рейка – Начиная от E-типа, штрих-кода, стандартного инвара и промышленного инвара, существует множество выравнивающих рейок на выбор, которые помогут вам с выравниванием. Наши выравнивающие рейки из стекловолокна NEDO отличаются особой прочностью и долговечностью и идеально подходят для выравнивания вблизи линий электропередач и железных дорог.
5) Что такое лазерный уровень?
Лазерный уровень – это средство управления, используемое в геодезии и строительстве.Проектор с лазерным лучом можно закрепить на штативе, который затем выровняют в соответствии с точностью устройства. Устройство будет проецировать фиксированный зеленый или красный луч вдоль горизонтальной или вертикальной оси. Есть много различных типов лазерных уровней, которые следует учитывать при принятии решения о покупке или аренде. Наиболее распространенными уровнями являются линейные и точечные лазеры, лазеры высокого качества и трубочные лазеры.
Лазерные уровни могут использоваться по нескольким причинам и должны считаться очень необходимым инструментом для домашнего использования, а также в различных отраслях промышленности.Использование варьируется от внутреннего и наружного применения.
Подробнее »
6) Применение лазерного уровня
Некоторые внутренние применения лазерных уровней включают:
Выравнивающие полы
Легко проверить высоту дверей и окон
Выровнять полки, шкафы, отделку и т. Д.
Измерение расстояний между объектами
Некоторые наружные применения лазерных уровней включают:
Базовая съемка
План участка
Проверить высоту участка
Сантехника
Лазерные уровни были разработаны для ускорения процесса настройки на рабочем месте.Использовать это устройство быстро, легко и надежно. Точность на больших расстояниях намного превосходит точность простого спиртового уровня, который подходит для более коротких расстояний, но дает менее точные результаты при выравнивании на больших расстояниях.
Эти инструменты предлагают больше функций, таких как водопровод и измерение расстояний, что делает их многоцелевым инструментом, который экономит деньги, экономит место и более удобен для покупателя.
7) Лазерные уровни: купить или взять напрокат?
Решение о том, что вам нужен лазерный уровень, – это первый шаг, а затем вам нужно будет решить, что вам лучше всего – покупка или аренда.Все зависит от того, для чего вы будете использовать лазер и как часто вы будете им пользоваться.
Прямая покупка лазерного уровня может быть идеальной для тех клиентов, которые знают, что будут использовать его регулярно, тем более что некоторые лазерные уровни могут быть относительно недорогими.
Если вы собираетесь использовать его только на ограниченной основе для работы, возможно, стоит подумать о найме.
Прочтите наше руководство по найму и покупке ниже для получения дополнительной информации!
Наем и покупка »
Свяжитесь с нами
Если у вас есть какие-либо вопросы, свяжитесь с нами.
Один из наших опытных сотрудников будет рад помочь
Эл. Почта: [email protected]
Телефон: 0800 633 5131
Свяжитесь с нами »
Введение в лазеры и технологию лазерных уровней – Masonry Magazine
Слова: Гал Воллах, вице-президент по развитию бизнеса, Kapro Tools, Masonry Magazine
Фото: Капро, Stabila Лазерные нивелиры
присутствуют на рынке уже несколько лет, но лишь недавно они стали основным инструментом профессионалов в области каменного строительства.Лазерный уровень – это средство управления на основе проектора лазерного луча. Проектор проецирует одну или несколько фиксированных линий или точек вдоль горизонтальной и / или вертикальной оси, позволяя человеку, использующему его, выравнивать свою работу по этим линиям или точкам. Некоторые лазерные уровни сочетают в себе линии и точки.
Применение лазерного уровня
Лазерные нивелиры используются для нивелирования и выравнивания по вертикали, горизонтали, квадрату, углу, профилированию и уклону, а также приложений для переноса точек. Подрядчики используют линейные лазерные уровни для запуска ряда проектов, включая установку гипсокартона, HVAC, потолочные балки, выравнивание стропил, дверей и окон, установку спринклерных систем, а также облицовку плиткой и полом.
Каменщики используют это приспособление для выравнивания стен сантехники и металлических шпилек. Он также используется для поддержки отвесных стен с вертикальными приложениями для возводимых более высоких стен. А также помочь проверить выравнивание уложенного блока и кирпича, убедившись, что здание / проект имеет квадратную форму.
Лазерные нивелиры также можно использовать на открытом воздухе. Ландшафтные дизайнеры используют эти устройства для различных проектов выравнивания, таких как террасирование и подпорные стены.
Типы лазерных уровней
Для лазерных уровней существует три основных категории.Самый простой из них – это фиксированный лазерный уровень, который оснащен лазерным диодом, прикрепленным к спиртовому (пузырьковому) уровню, который служит указателем. Сосуды используются для выравнивания точки или линии. Эти лазеры используются для работ, не требующих большой дальности или точности. Рич Морс, менеджер по маркетингу продукции Stablia, соглашается, что точечные и линейные лазеры лучше всего использовать для малых расстояний и небольших проектов.
Самонивелирующиеся лазеры, обычно называемые маятниковыми уровнями, являются более совершенными и обеспечивают большую точность и более быстрые результаты.Самонивелирующийся лазер основан на наборе лазерных диодов, установленных на маятнике, которые калибруются, когда маятник все еще находится в своем естественном положении, где диоды будут излучать выровненные или вертикальные линии. и точки. Линия создается с помощью призмы (линзы), преобразующей лазерный луч в линию. Основным преимуществом такого уровня является его гораздо более высокая точность по сравнению с фиксированными лазерными уровнями. Хорошие самонивелирующиеся лазеры могут достигать точности ± 0.2 мм / м – ± 0,0002 ″ / 1 ″.
Главный недостаток – они относительно чувствительны, поскольку маятник по своей природе является подвижной деталью. Чтобы защитить маятник, когда продукт не используется, маятник удерживается на месте с помощью фиксирующего механизма, который срабатывает только при включении лазерного уровня. Этот механизм блокировки также позволяет использовать устройство в ручном режиме. В этом режиме линии и точки не выравниваются, но перекрестный лазерный уровень все еще можно использовать для маркировки прямых линий и квадратов под углом 90 градусов.Самовыравнивающийся лазерный уровень подходит для большинства работ на площадях до 60-100 футов (в зависимости от модели). Если площадь больше или для работы требуется уровень, охватывающий 360 градусов, пользователь может захотеть перейти на ротационный лазерный уровень. Этот диапазон можно увеличить почти вдвое с помощью детектора, который представляет собой специальное устройство, которое обнаруживает лазерный луч, даже когда он больше не виден пользователю, и указывает на него.
Третий тип уровня – это лазер с механическим нивелированием, также известный как ротационный лазерный уровень.Ротационные лазерные нивелиры обычно располагаются в центре рабочей площадки, а лазерный луч направлен вокруг, чтобы получить полное считывание на 360 градусов. Эти устройства используют механический гироскоп для определения центра земли и электронный серводвигатель для установки уровня лазерных излучающих диодов. Большинство лазеров этой категории – это роторные лазеры, в которых диод расположен в центре и вращается двигателем, образуя вертикальную линию на 360 градусов.
Поскольку луч в этих моделях не разделяется призмой на линию, а скорее вращается, может быть достигнуто гораздо большее расстояние, в некоторых случаях даже более 700 футов с использованием детектора.Эта причина, а также возможность наклонной линии делают ее наиболее подходящей для наружных работ. Некоторые модели поставляются с дополнительной подставкой, которая позволяет изделию работать, когда кладется на бок, и проецирует вертикальную плоскость, которая предназначена для считывания показаний на уклоне, а иногда и наклона плоскости луча.
Тенденции рынка
Исторически лазерные уровни изготавливались с использованием красных лазерных диодов, поскольку эти диоды были очень распространены, хотя зеленые лазеры гораздо более заметны для человеческого глаза, чем красные лазеры.Это связано с тем, что человеческий глаз наиболее чувствителен к зеленой части спектра (длина волны 520–570 нм). Примерно 2 года назад цены на зеленые лазерные диоды начали падать, и сегодня они стоят менее чем на 30 процентов больше, чем красные лазерные диоды. Это побудило многих производителей лазерных уровней начать производство зеленых лазерных уровней, и сегодня все ведущие бренды на рынке уже имеют модели зеленых лазеров. Видимость зеленого лазера может увеличить дальность действия уровня до 50 процентов, но это достигается за счет более короткого срока службы батареи из-за более высокого энергопотребления.При использовании зеленого лазерного уровня необходимо также использовать зеленый лазерный детектор.
Несколько лет назад на рынок была представлена технология линз с обзором на 360 градусов, которая стала очень популярной. Преимущество этой технологии в том, что вы можете получить три непрерывных линии на 360 градусов. Однако у этой технологии есть два небольших недостатка. Во-первых, точка отвеса, которая на самом деле является крестом, не находится в центре под уровнем, поэтому при вращении уровня она перемещается по эксцентричному шаблону, что приводит к потере центра позиции.Другой недостаток заключается в том, что из-за своей конструкции эти устройства менее надежны, чем самонивелирующиеся лазерные нивелиры с визором. Эти уровни также имеют тенденцию быть немного менее точными, чем уровни козырька в том же ценовом диапазоне.
Чтобы получить лучшее из обоих миров, в прошлом году рынок представил самовыравнивающиеся уровни, в которых козырек сочетается с конструкциями, вращающимися на 360 градусов. Обычно горизонтальная линия составляет 360 градусов, а вертикальные линии основаны на козырьке.
Еще одна тенденция на рынке, которая вводится на рынок – это самонивелирующиеся лазерные уровни с более высоким рейтингом защиты от проникновения (IP), причем рейтинг IP 65 является наивысшим.Хотя пользователям это может показаться важным улучшением, это немного увеличивает стоимость продукта, в то время как для большинства пользователей, использующих эти устройства в помещении, эта функция практически бессмысленна.
Помимо IP-адреса продукта, при принятии решения о выборе лазерного уровня мы рекомендуем обратить внимание на следующие особенности:
1. Диапазон. Импульсный режим, если вы хотите расширить диапазон с помощью детектора.
Сколько линий / точек.
Точность – для точности мы рекомендуем не ниже + 0.0003 ″ / 1 ″, предпочтительно + 0,0002 ″ / 1 ″.
Видимость – чем ярче окружающая среда, тем важнее этот аспект.
Монтажная резьба – стандарт на рынке 1/4 ″ и 5/8 ″. Некоторые уровни оборудованы обоими.
Лазер пострадал от падения? Вот как вы делаете чек:
1. Установите лазер на штатив или твердую поверхность на расстоянии примерно 5 футов от стены длиной примерно 16,5 футов.
Разблокируйте маятник и нажмите кнопку, чтобы проецировать горизонтальные и вертикальные поперечные балки на стену.
Отметьте точку a1 на стене посередине горизонтальной линии у левого края горизонтальной балки.
Поверните лазерный уровень против часовой стрелки, пока правый край горизонтального луча не достигнет точки a1, отметьте точку a2 на стене посередине горизонтального луча.
Расстояние между a1 и a2 не должно превышать 0,05 дюйма.
Принадлежности
Лазерные аксессуары разработаны для повышения универсальности и функциональности лазерного уровня.Основные категории – это монтажные аксессуары, к которым относятся легкие штативы и кронштейны. Другие категории включают штативы и шесты от полупрофессиональных до сверхмощных. В то время как штативы считаются более устойчивыми и универсальными для любого ландшафта, шесты используются внутри помещений. Поляки могут позволить пользователю переключать уровень между разными высотами намного быстрее и проще. Некоторые столбы стабилизируются на основании штатива, а другие прижимаются к потолку для устойчивости. Кронштейны также используются, когда требуется более локальная установка лазерного уровня.
Цифровые приемники
разработаны для точного определения положения ротационных лазеров с помощью красных лазерных диодов, которые могут быть обнаружены на больших расстояниях. Это высокотехнологичное оборудование можно прикрепить к металлическому стержню, чтобы упростить и сделать процесс измерения более эффективным. Приемники также можно использовать в качестве портативных устройств, что обеспечивает мобильность и простоту использования на рабочем месте, поскольку каждый КПК имеет не менее 50 часов автономной работы на одной зарядке.
Одна концепция, которая была недавно представлена на рынке, – это самонивелирующийся лазер с собственными ножками.Это позволяет пользователю использовать продукт без штатива, а когда ножки складываются, они образуют раму, которая добавляет устройству защиту.
Измерители луча и цели – это пассивные аксессуары, которые улучшают видимость лазерного луча. Лучоискатели – это очки, которые помогают вам видеть луч. Для красных лазеров вам нужно использовать искатель красного луча. Для зеленых лазеров пользователю нужен искатель зеленого луча. Цели увеличивают видимость за счет отражения луча. Их можно разместить на поверхности или повесить с помощью встроенного магнита.В случае с целями каждый лазер имеет свой цвет цели.
Как упоминалось ранее, для увеличения расстояния луча лазерного уровня будет использоваться детектор. Чтобы использовать детектор, уровень должен иметь импульсный режим. В этом режиме луч модулируется с определенной частотой, которая может быть обнаружена детектором. Для каждого цвета лазера необходимо использовать детектор того же цвета.
По мере того, как технологии продолжают развиваться, лидеры отрасли прогнозируют, что в ближайшие несколько лет лазерные уровни станут инструментом, используемым большинством профессионалов в этой области для выполнения большинства приложений, для которых сегодня используются пузырьковые уровни.
Как купить лазерные уровни
Чтобы помочь вам ориентироваться в этом ландшафте, я обобщил некоторую ключевую информацию о лазерных уровнях, чтобы вы могли задавать правильные вопросы при проведении исследования. Я использую Leica Linos как образец (насколько я знаю их лучше всего), но эта информация относится к лазерным уровням в целом.
Типичные конфигурации и способы использования лазерного уровня:
Точечные лазеры излучают 2, 3 или 5 перпендикулярных лазерных точек.
Основное использование : Перенос точек с пола на потолок для разметки стен под углом 90 градусов (метод 3,4,5) или для переноса высоты или местоположения от стены к стене или от пола к потолку для запуска труба или водовод.
Линейные лазеры проецируют горизонтальные или вертикальные линии уровня под «углом раскрытия» в диапазоне от +/- 60 градусов до более 180 градусов.
Основное применение : Линейные лазеры используются для разметки линий уровня для выравнивания объектов в пространстве (подоконники в комнате, верхние кухонные шкафы, поручни для стульев, электрические распределительные коробки и т. Д.).
Комбинированные лазеры – это именно то, что вы ожидаете, сочетание линий и точек.
Основное использование : Макет и переводы. Лучшее из обоих: отправьте команду с комбинированным лазером, и у них будут все необходимые инструменты. Наши комбинированные лазеры обозначаются количеством линий и точек, которые проектирует инструмент (например, L2P5 – 2 линии и 5 точек).
Линейные лазеры на 180 ° по своей концепции аналогичны линейным лазерам, но имеют более широкий угол поворота (часто> 180 °).Эти лазеры часто имеют большие «окна» для излучения лазерного света, что делает корпуса немного больше, чем у компактных линейных лазеров.
Основное применение : Отлично подходит для укладки полов или планировок в больших помещениях. Они особенно хорошо подходят для установки таких вещей, как коммерческий гипсокартон. Установив лазер в углу комнаты, большой угол наклона вентилятора позволяет лазеру проецировать горизонтальную или вертикальную линию по всей комнате, а ножки предназначены для обхода дорожки.
Многолинейные лазеры S Аналогичны лазерам на 180 °, за исключением того, что многострочные лазеры проецируют более одной плоскости уровня одновременно. Обратной стороной является их стоимость и больший размер. Как и комбо-лазеры, многолинейные лазеры характеризуются количеством горизонтальных и вертикальных плоскостей, а также проецируемыми точками. Плоскости многолинейного лазера пересекаются, образуя «точку» на поверхности, поэтому у большинства многолинейных лазеров есть только одна истинная «точка»: лазер направлен вниз по земле.
Основное использование : Большие площади, где необходимы как компоновка, так и перенос и / или когда несколько бригад работают над одной работой. Лучшие многолинейные лазеры поставляются с приемником и пультом дистанционного управления. ML180 (на фото) оснащен защелкой XCR, которая одновременно является приемником и пультом дистанционного управления в одном устройстве.
Ротационные лазеры Хотя линейный лазер также может работать на открытом воздухе на расстоянии до ~ 100 футов с лазерным детектором, они в первую очередь предназначены для использования внутри помещений.Если вы работаете в основном на открытом воздухе, то ротационный лазер, вероятно, будет лучшим выбором.
Для них требуется детектор, так как лазерная линия генерируется одной лазерной точкой, вращающейся с высокой скоростью вращения, и в большинстве случаев ее нельзя увидеть невооруженным глазом. Даже если вы заметите его отблеск, устойчивой линии для измерения нет.
Основное применение: Нивелир на открытом воздухе или в помещении в огромных помещениях, таких как склады, где даже многолинейный лазер не имеет достаточной дальности.
(В настоящее время мы не продаем ротационные лазеры напрямую в Интернете.)
Самовыравнивающийся
Самовыравнивающиеся лазерные уровни используют маятник, чтобы убедиться, что линии и / или точки выровнены, даже если сам инструмент не выравнивается (маятник в Linos может компенсировать отклонение до ~ 4 градусов).
Если уровень удаляется, он автоматически выравнивается до тех пор, пока остается в рабочем диапазоне механизма выравнивания.Если уровень выходит за пределы рабочего диапазона, большинство линейных лазеров (включая Linos) начинают мигать, чтобы уведомить вас о проблеме, а другие просто отключаются.
Поддержание уровня не является проблемой для самонивелирующихся лазерных инструментов. Важно следить за тем, чтобы лазерная линия оставалась на контрольной высоте. Если кто-то ударит штатив, поверхность или шпильку, на которой он закреплен достаточно, чтобы переместить устройство, вы можете работать на другой высоте, даже если инструмент все еще находится в горизонтальном положении – и он не будет мигать, чтобы сообщить вам об этом, потому что у него есть нет возможности узнать, какая у вас контрольная высота.Лучше всего проверять свой эталон несколько раз в течение дня (быстрый, простой и чрезвычайно точный способ – использовать DISTO).
Слово мудрым: вы можете встретить недорогой ручной лазерный уровень. Они отличаются от самонивелирующегося лазера тем, что ручной лазерный уровень требует, чтобы вы выровняли лазер вручную (и продолжали проверять его в течение дня, чтобы убедиться, что он остается ровным), используя какой-либо тип пузырькового уровня и регулировочные винты на лазерная база. Лазеры с ручным выравниванием отнимают много времени и могут вызвать большие проблемы, если кто-то случайно выбьет лазерный нивелир, и луч ручного лазерного уровня не мигнет или не отключится, когда это произойдет.

См. Функцию самовыравнивания Leica Lino L2G + выше
Маятниковый замок
Представьте себе миниатюрный маятник на высокоточных шарикоподшипниках. Излучатель лазера прикреплен к маятнику, который всегда стремится свисать прямо вниз из-за силы тяжести. Ударьте по лазеру, и маятник качнется и быстро вернется в горизонтальное положение (как и ваша лазерная линия).
Но бывают случаи, когда вам может понадобиться наклонная линия (например, расположение точек установки кронштейна поручня на лестнице).Маятниковый замок позволяет заблокировать маятник, чтобы он не раскачивался. Как только маятник заблокирован, устройство больше не будет мигать лазером, если он находится вне уровня, и вы можете просто наклонить лазер, чтобы спроецировать линию под нужным вам углом. Обратной стороной этого является то, что вы хотите отключить маятниковый фиксатор, когда вам понадобится горизонтальная линия.
Вы также можете задействовать маятниковый замок, чтобы защитить механизм, когда он не используется, на случай, если устройство случайно уронят или удариться во время транспортировки.
Возможность работать в течение дня
В большинстве самонивелирующихся лазеров используются щелочные батареи или какой-либо тип аккумуляторной батареи. Новые зеленые лазеры, представленные на рынке, имеют более яркие лучи, чем красные лазеры, но также могут потреблять больше энергии батареи, чем красный лазер (у некоторых зеленых лазеров время работы составляет всего пару часов).
Доступны более экологически чистые варианты подзаряжаемых аккумуляторов, как встроенные, так и внешние. Если у вас есть встроенные батареи, убедитесь, что вы можете «заряжать» их, то есть заряжать батареи во время использования инструмента.
Отличная установка – это перезаряжаемый вариант с резервной щелочной батареей. Leica делает это с помощью нашей концепции Triple Power. Другой вариант – перезаряжаемые батарейки типа АА.
Корпус и инструмент
Защитит ли инструмент от падения большой резиновый бампер? Может быть, а может и нет. Плохо спроектированный инструмент не спасет кусок резины толщиной ¼ дюйма, каким бы крутым или жестким ни выглядел бампер. Долговечность лазерного инструмента достигается изнутри.Все мы знаем, что дешевые инструменты дешевы не зря, поэтому лучше иметь прочный инструмент с маятниковым замком и обращаться с ним как с прецизионным измерительным инструментом. Не нужно относиться к нему как к произведению искусства, просто не злоупотребляйте им. И никогда не помешает периодически проверять точность нивелирования.
Диапазон и точность
Основным фактором точности нивелирования лески является настройка маятника (вот почему вы хотите защитить маятник от сильных ударов с помощью фиксатора).Точность выражается как ошибка нивелирования в заданном диапазоне, например, 1/16 дюйма на расстоянии 15 футов. Удвойте диапазон до 30 футов, и ошибка удвоится до 1/8 дюйма. На 8 ‘у вас должна быть половина ошибки, но иногда лазерная линия шире, чем указано в спецификации. Многие лазерные нивелиры заявляют о точности 1/16 дюйма на расстоянии 15 футов.
Проблема в том, что дешевый лазерный уровень на расстоянии 15 футов от цели будет проецировать лазерную линию шириной ¼ дюйма – удачи с этим! Важно, чтобы линия была яркой, четкой, четкой. Вы узнаете хороший лазер, когда увидите, что он включен.
Зеленый и красный лазер
Настоящий зеленый лазерный диод стоит больше, чем красный, но если вы используете лазерный уровень в течение нескольких часов, вы оцените разницу. Ультрасовременная технология прямого излучения зеленых диодов дает яркую зеленую линию с меньшим количеством «пятен» луча, чем красные лазеры. В результате на рабочей поверхности проходит чистая, резкая лазерная линия. Зеленая длина волны в 3–4 раза более заметна для вашего глаза, чем красный лазер. Это означает, что вы обычно можете видеть зеленый лазер с большего расстояния, чем красный лазер.Большее видимое расстояние означает меньшее количество настроек, а меньшее количество настроек означает меньше времени, необходимого для завершения работы.
Угол вентилятора
Один из способов визуализировать это – представить себя стоящим с вытянутыми в стороны руками. От правой руки к левой руке угол разворота 180 °. Встаньте у стены, и все, от вашей правой руки до левой руки, будет находиться в лазерной плоскости.
Поместите лазер с углом наклона вентилятора 180 ° и достаточным радиусом действия в угол, и вы получите ровную плоскость для всей комнаты.Это одна установка для всей работы, которая экономит время и, соответственно, деньги.
Качество луча
Посмотрите внимательно на балку у стены с расстояния примерно 15 футов. Ищите четкие яркие линии. Лазерные инструменты более низкого качества будут иметь нечеткие и периодически тусклые линии, «призрачные» или параллельные линии или мертвые точки на линиях. Увидеть – значит поверить, и как только вы увидите хорошую линию рядом с плохой, вы действительно сможете оценить разницу между качественным лазерным излучателем и дешевым.
Класс защиты IP54 или IP65
IP означает «Защита от проникновения» или устойчивость к пыли и влаге. Первая цифра указывает на защиту от пыли, а вторая – на защиту от влаги. Существуют одноразовые лазерные уровни IP40 (небольшая защита от пыли, без защиты от влаги), но если вы заботитесь о своих инструментах и своей работе, не покупайте ничего ниже IP54 – защита от пыли и влаги. Инструмент со степенью защиты IP54 может стать пыльным или влажным.
Для тяжелых работ или непредсказуемых рабочих мест выберите IP65, Mil-Spec или выше.Бросьте в грязь и смойте из шланга. Многие продукты со степенью защиты IP65 также рассчитаны на сопротивление падению с высоты 3-6 футов.
Независимо от инструмента и степени защиты IP, небольшой совет: НИКОГДА, НИКОГДА не кладите мокрый инструмент в закрытый ящик.

У нас нет видео, на котором Lino выдерживает это, но вот видео, на котором тахеометр Leica IP65 проходит то же испытание на пытки, что и Linos – эта штука стоит 45 000 долларов!
После покупки
Недавно я разговаривал с продавцом в Вегасе и спросил его, как он обучает людей пользоваться лазерным уровнем.Он склонил голову набок, посмотрел на меня с озадаченным лицом и сказал: «Откройте коробку, вставьте батарейки и включите. Что тренировать? ”
Вам, вероятно, не понадобится круглосуточный колл-центр, чтобы помочь вам использовать лазерный уровень … но вам может потребоваться гарантия. Купите качественный продукт от известного производителя, который физически присутствует в вашей стране и имеет простую «обменную» гарантию. Если инструмент не соответствует требованиям производителя в течение гарантийного срока, вы получаете новый инструмент.Гарантия на эти инструменты обычно составляет от одного до трех лет. Не ждите бесплатной замены лазера с треснувшим корпусом. Гарантия распространяется на нормальный износ и производственные дефекты, а не на инструмент, наездившийся грейдером.
Качество имеет значение.
Я не могу устоять перед одним штекером для наших собственных инструментов: Leica Geosystems – производитель измерительных инструментов. Мы производим профессиональное геодезическое оборудование более 100 лет и находимся в авангарде применения лазерных технологий для решения задач измерения.Конечно, вы можете купить приличный лазерный уровень у производителя электроинструментов, но когда точность является ключевым моментом, полезно знать, что ваш лазерный уровень был разработан компанией, которая специализируется на точности.
Изучить комментарии
5 лучших лазерных уровней, обзоры и методы нивелирования
Эти устройства с батарейным питанием излучают точные лучи света, которые остаются ровными и вертикальными на больших расстояниях – идеально подходят для установки шкафов, дверей, плитки, отделки и многого другого.Вот наш выбор четырех основных типов самонивелирующихся лазеров с указаниями по использованию каждого из них.
Laser Level Обзоры
1. Трехплоскостной лазерный уровень: Bosch GLL3-80
Фото Джеймса Уоррелла
Встречайте единственный лазерный уровень, который одновременно проецирует три перпендикулярных луча на 360 градусов на стены, потолок и пол. Он также снимает одиночные горизонтальные или вертикальные линии.В нем нет движущихся частей, поэтому батареи и детали служат дольше.
Технические характеристики: 1,7 фунта, видимость 65 футов, точность ¼ дюйма на 100 футов. Включает крепление с реечной регулировкой высоты.
Около 600 долларов; boschtools.com
2. Точечный лазерный уровень: Johnson 40-6670
Фото Джеймса Уоррелла
Это устройство снимает две отвесные балки – одну вверху, одну вниз – и это все, что вам нужно для установки дверей или отметки мест расположения потолочных креплений.Понравились яркие точки и удобное резиновое покрытие корпуса.
Технические характеристики: 1,27 фунта, видимость 100 футов, точность до дюйма на 100 футов. Включает визирную пластину для улучшения видимости луча.
Около 90 долларов; johnsonlevel.com
3. Крестообразный лазерный уровень: Craftsman 48250
Фото Джеймса Уоррелла
Проецирует горизонтальные и отвесные балки под углом 120 градусов по отдельности или вместе.Подходит для облицовки стен или полов плиткой. Как и эти другие лазеры, он издает звуковой сигнал, когда находится вне уровня, но этот луч может быть заблокирован, например, чтобы помочь вам разложить обшивку лестницы.
Технические характеристики: 1,5 фунта, видимость 100 футов, точность до дюйма на 100 футов. Включает регулируемое основание.
Около 90 долларов; craftman.com
4. Ротационный лазерный уровень: DeWalt DW074KD
Фото Джеймса Уоррелла
Вращающийся луч создает горизонтальную линию на 360 градусов.Используйте его для проектов на нескольких стенах, таких как кухонные шкафы и поручни для стульев. На открытом воздухе приемник обнаруживает невидимый луч на расстоянии до 600 футов.
Технические характеристики: 4,5 фунта, видимость 100 футов, точность до дюйма на 100 футов. Включает приемник, настенное крепление и визирную пластину.
Около 465 долларов; dewalt.com
5. Уровни современного духа
Уровень торпеды Savage с подсветкой TLL049M
Фото Джеймса Уоррелла
Выточенный из куска авиационного алюминия, этот уровень длиной 9 дюймов прочный и удобный.Сильные магниты из редкоземельных металлов позволяют ему цепляться за железные водосточные трубы и стальные шпильки, а флаконы с подсветкой могут оказаться полезными в темных помещениях.
Около 30 долларов; для сантехники, стального каркаса и узких мест. Домашнее депо.
Empire True Blue E80.24 Балка двутавровая
Фото Джеймса Уоррелла
Этот прочный 24-дюймовый уровень – универсальная и легкая рабочая лошадка для водопровода и выравнивания всего, от шкафов до столбов забора.Он имеет градуированную пробирку, на которой измеряется шаг с шагом ⅛ дюйма, что полезно для проверки уклона желоба или дорожки.
Около 25 долларов; для столярных, сантехнических и ландшафтных работ. empirelevel.com
Stabila 41048 Балка R
Фото Джеймса Уоррелла
R-образное поперечное сечение легко захватить и, по заявлению производителя, на 120 процентов прочнее, чем его топовые уровни коробчатого сечения.Используйте эту 48-дюймовую модель для подвешивания дверей в качестве линейки – у нее есть три непрерывных края для четких линий – или даже в качестве стяжки. Очистить несложно.
Около 180 долларов; для столярных работ, ландшафтного дизайна. stablea.com
Уровень техники
1. Облицовка потолка (оловом)
Иллюстрация Грегори Немека
Потолочные панели лучше всего смотрятся, если один ряд располагается по центру над главным дверным проемом.Отметьте потолок на расстоянии 12 дюймов от центра дверного проема, где будут выходить края панели. Перенесите отметку на противоположную сторону комнаты. Используя трехплоскостной лазер, совместите один луч с обеими метками и перекладиной, где вы хотите, чтобы перпендикулярный край центральной панели приземлился. Прибейте первые ряды панелей по лазерным линиям.
2. Установить косяк
Иллюстрация Грегори Немека
Установите точечный лазер на расстоянии нескольких дюймов от косяка так, чтобы точка находилась по центру между краями косяка.Удерживая измерительную ленту горизонтально по средней линии бокового косяка в каждом месте петли, проверьте, где луч упирается в ленту. Прокладывайте прокладку между косяком и шпилькой в этих местах до тех пор, пока все размеры от косяка до балки не совпадут.
3. Облицовка стен
Иллюстрация Грегори Немека
Измерьте и отметьте центральную точку области, которую нужно выложить плиткой. Установите перекрестный лазерный луч достаточно далеко от стены, чтобы лучи охватывали всю площадь и пересекались в отмеченной центральной точке.Работая в одном квадранте за раз, распределите клей, затем начните укладывать плитку вдоль вертикальной балки. Плитка до горизонтальной балки. Закончите один квадрант перед тем, как начать следующий.
4. Установите Wainscot
Иллюстрация Грегори Немека
Отметьте стену в том месте, где должен располагаться верхний край бортовой доски. Установите ротационный лазерный луч в центре комнаты на штатив, включите лазер и отрегулируйте скорость вращения луча до тех пор, пока вокруг комнаты не появится сплошная линия.Отрегулируйте высоту штатива, пока лазерная линия не совпадет с отметкой на стене.
.

Точечные лазеры излучают 2, 3 или 5 перпендикулярных лазерных точек. Основное использование : Перенос точек с пола на потолок для разметки стен под углом 90 градусов (метод 3,4,5) или для переноса высоты или местоположения от стены к стене или от пола к потолку для запуска труба или водовод.
Линейные лазеры проецируют горизонтальные или вертикальные линии уровня под «углом раскрытия» в диапазоне от +/- 60 градусов до более 180 градусов. Основное применение : Линейные лазеры используются для разметки линий уровня для выравнивания объектов в пространстве (подоконники в комнате, верхние кухонные шкафы, поручни для стульев, электрические распределительные коробки и т. Д.).
Комбинированные лазеры – это именно то, что вы ожидаете, сочетание линий и точек. Основное использование : Макет и переводы. Лучшее из обоих: отправьте команду с комбинированным лазером, и у них будут все необходимые инструменты. Наши комбинированные лазеры обозначаются количеством линий и точек, которые проектирует инструмент (например, L2P5 – 2 линии и 5 точек).
Линейные лазеры на 180 ° по своей концепции аналогичны линейным лазерам, но имеют более широкий угол поворота (часто> 180 °).Эти лазеры часто имеют большие «окна» для излучения лазерного света, что делает корпуса немного больше, чем у компактных линейных лазеров. Основное применение : Отлично подходит для укладки полов или планировок в больших помещениях. Они особенно хорошо подходят для установки таких вещей, как коммерческий гипсокартон. Установив лазер в углу комнаты, большой угол наклона вентилятора позволяет лазеру проецировать горизонтальную или вертикальную линию по всей комнате, а ножки предназначены для обхода дорожки.
Многолинейные лазеры S Аналогичны лазерам на 180 °, за исключением того, что многострочные лазеры проецируют более одной плоскости уровня одновременно. Обратной стороной является их стоимость и больший размер. Как и комбо-лазеры, многолинейные лазеры характеризуются количеством горизонтальных и вертикальных плоскостей, а также проецируемыми точками. Плоскости многолинейного лазера пересекаются, образуя «точку» на поверхности, поэтому у большинства многолинейных лазеров есть только одна истинная «точка»: лазер направлен вниз по земле. Основное использование : Большие площади, где необходимы как компоновка, так и перенос и / или когда несколько бригад работают над одной работой. Лучшие многолинейные лазеры поставляются с приемником и пультом дистанционного управления. ML180 (на фото) оснащен защелкой XCR, которая одновременно является приемником и пультом дистанционного управления в одном устройстве.
Ротационные лазеры Хотя линейный лазер также может работать на открытом воздухе на расстоянии до ~ 100 футов с лазерным детектором, они в первую очередь предназначены для использования внутри помещений.Если вы работаете в основном на открытом воздухе, то ротационный лазер, вероятно, будет лучшим выбором. Для них требуется детектор, так как лазерная линия генерируется одной лазерной точкой, вращающейся с высокой скоростью вращения, и в большинстве случаев ее нельзя увидеть невооруженным глазом. Даже если вы заметите его отблеск, устойчивой линии для измерения нет. Основное применение: Нивелир на открытом воздухе или в помещении в огромных помещениях, таких как склады, где даже многолинейный лазер не имеет достаточной дальности. (В настоящее время мы не продаем ротационные лазеры напрямую в Интернете.)

Устройство нивелира лазерного: Лазерный уровень – устройство и принцип работы

Лазерный уровень – устройство и принцип работы

Самовыравнивающийся лазерный уровень: управление и настройка

Проекция вертикали

Проекция креста

Проекция точки

Построение криволинейных проекций

Как выбрать лазерный уровень для строительства дома

Отвесы, уровни, нивелиры – эволюция решений

Устройство и принцип работы лазерного уровня

Разновидности лазерных уровней

Как выбирать лазерный уровень?

Лазерный уровень

Область применения лазерных нивелиров

Лазерные нивелиры: принцип действия

Лазерный нивелир — уровень, дальномер, маркер. Виды и особенности выбора

Для чего применяется и по какому принципу работает лазерный уровень

Устройство и принцип работы лазерного уровня, а также разновидности таких приборов

Лазерные уровни. Виды и устройство. Применение и как выбрать

Устройство лазерного уровня состоит из:

Лазерные уровни получают

Все строительные уровни, действующие с помощью лазерного луча, делятся на виды:

В комплект прибора могут входить следующие предметы и приспособления:

Похожие темы:

Устройство и принцип работы нивелира – Про дизайн и ремонт частного дома

НИВЕЛИРЫ И ИХ УСТРОЙСТВО

Нивелиры оптические: устройство и принцип работы

Применение геодезических умений при строительстве

Рейки и их описание

Устройство нивелира оптического типа

Классы нивелирования

Принцип работы во время съемок

Нивелирование 4 класса методом средней нити

Конструкция и принцип действия нивелира

Устройство оптического нивелира

Разделение нивелирования по классам

Принцип работы оптического нивелира при проведении съемки

Устройство лазерного нивелира

Немного истории

В чем преимущество лазерных нивелиров с электронной системой горизонтирования

Лазерный уровень. Виды и устройство. Работа и как выбрать

Также они делятся по следующим признакам:

Лазерные нивелиры по типу выравнивания могут быть:

По числу плоскостей проецирования лучей, устройства делятся на:

Лазерные нивелиры по виду излучателей могут быть:

Стандартный лазерный уровень включает в себя несколько систем, куда входят:

В качестве дополнительной комплектации, устройства могут оснащаться рядом элементов:

Выбирая уровень, следует обратить внимание на ряд его характеристик:

Цвет луча

Похожие темы:

что это, принцип действия устройства, как им пользоваться, критерии выбора нивелира, рейтинг лучших производителей

Что такое лазерный уровень

Виды устройств

Точечный (построитель осей)

Кросслайнер (построитель линий)

Ротационный построитель плоскостей

Технические характеристики нивелиров

Как пользоваться прибором

Точечный нивелир

Кросслайнер

Ротационный

Видео: обзор лазерных нивелиров

Видео: как применять лазерный уровень

Рейтинг популярных моделей

Таблица: сравнение характеристик моделей лазерных уровней

Лазерные нивелиры: принцип действия

схема основных составных частей цифрового и других нивелиров, принцип работы

Устройство

Оптические нивелиры: конструкция и принцип работы

Особенности цифровых нивелиров

Лазерные нивелиры

Фокусировка

Дополнительные принадлежности нивелира

Выводы

8 лучших лазерных уровней для покупки в 2021 году

На что обращать внимание

Как мы выбирали

13 лучших лазерных уровней на рынке сегодня | Руководство покупателя

Лазерный уровень Dewalt DW089K

88 Dewalt Лазерный уровень
