Правильная установка забора из профнастила: устройство, строительство, монтаж

Обустройство и оформление загородной дачи, участка с частным домом, коттеджем или другой постройкой будет неполным без установки надежного ограждения. Смонтированный по периметру владений забор обеспечивает защиту от проникновения злоумышленников и скрывает хозяев от взоров соседей. В поисках оптимального материала для изготовления ограждения, большинство владельцев останавливают свой выбор на профилированном листе, который пользуется заслуженной популярностью за счет технических характеристик и доступности. В этой статье мы расскажем о том, как построить забор из профнастила самостоятельно и какие альтернативные варианты устройства ограждения есть у владельцев частных домов и дачных построек.

Строительство забора из профнастила требует от исполнителя наличия базовых знаний и умений в области проектирования, расчета материалов, сборки, сварки, монтажа и окрашивания. Чем сложнее задуманный проект, тем больший опыт потребуется для его реализации. Дополнительное условие – чтобы построить забор из профлиста необходим помощник, поскольку качественно выполнить многие операции в одиночку затруднительно.

Причины выбора в пользу профнастила

Открытый рынок предоставляет обширный выбор материалов для изготовления и установки ограждений, врезки ворот и калиток. Традиционное дерево, современный и эстетичный евроштакетник, практичная и недорогая сетка-рабица – вариантов масса, но большинство потребителей выбирают установку забора из профлиста. Популярность этой разновидности сортамента объясняется множеством эксплуатационных преимуществ и технических характеристик, среди которых стоит выделить следующие:

  1. Высокий уровень устойчивости к агрессивному внешнему воздействию – изготовленному из металла и окрашенному защитным лакокрасочным покрытием забору не страшны затяжные дожди, сильный ветер, снегопад и перепада температуры воздуха. В отличие от деревянных планок, профилированные трубы и листы не разбухают и не деформируются под воздействием климатических факторов.
  2. Небольшая масса конструкции. Для монтажа забора из профлиста используются тонкостенные материалы, поэтому масса деталей и итоговый вес изгороди не требуют применения грузоподъемного оборудования. Самостоятельно поставить и закрепить секции ограждения не составляет особого труда.
  3. Минимум дополнительного окрашивания. Листы профнастила продаются уже окрашенными, поэтому дополнительная защита потребуется только для каркаса и опорных столбов конструкции. По этой причине не рекомендуется приобретать оцинкованный материал, так как для придания привлекательного внешнего вида сооружение придется покрывать специальной краской.
  4. Простота раскроя и установки. Сделать забор из профнастила своими руками несложно – листы режутся, сверлятся и крепятся без ограничений.
  5. Вариативность использования. В зависимости от идеи проекта, допускается располагать обшивку в двух направлениях – вертикально или горизонтально, это не сказывается на прочностных характеристиках.
  6. Продолжительный срок эксплуатации. Свойства исходных металлических заготовок и всесторонняя защита от агрессивных внешних факторов гарантируют долговечность сооружения при условии правильной установки.
  7. Бонусное преимущество – доступная стоимость материалов, которая существенно ниже цены конструкций из камня, кирпича или сэндвич-панелей.

Разработка проекта

Установка забора из профнастила – ответственное и затратное мероприятие, которое требует взвешенного и детального подхода. Без тщательной подготовки и внимания к деталям результат строительства может очень сильно вас расстроить. Как и любая стройка, возведение новой изгороди необходимо начать с подготовки проекта. Это не означает, что нужно обязательно разработать комплект чертежей и спецификаций в полном соответствии с требованиями ЕСКД. Вполне подойдет аккуратный и точный эскиз карандашом на листе бумаги.

Основа для подготовки проекта – разметка границ участка, подбор оптимальной конфигурации ограждения и проведение необходимых замеров. Измерения позволяют определить общую длину полотна и количество опорных столбов. После составления схематичного плана необходимо определить места установки столбов и отметить их вбитыми в землю деревянными колышками. Чтобы обеспечить ровные линии разметки, между угловыми колышками натягивается леска.

Если рельеф границы участка неровный, рекомендуется предварительно срезать выступающие места. Определить перепад поверхности грунта поможет нивелир или приложенный к леске строительный уровень. В случаях, когда наблюдается существенный перепад по высоте, в процессе строительства забора из профнастила придется выравнивать верхний край за счет подрезки нижней кромки листа.

Расчет количества материалов

Даже очень опытные установщики не знают как сделать заборы из профлиста без предварительного подсчета необходимых материалов. Чтобы посчитать объемы заготовок, которые нужно приобрести, схему ограждения дополняют чертежом стандартных секций и отдельными чертежами для нестандартных участков. Основной параметр, от которого отталкивается проектирование, – размер высоты забора, который в большинстве случаев варьируется в пределах от 1,5 до 2,5 м. С его помощью вы рассчитываете высоту опорных столбов, учитывая, что глубина их погружения в грунт составляет 1,2-1,5 м.

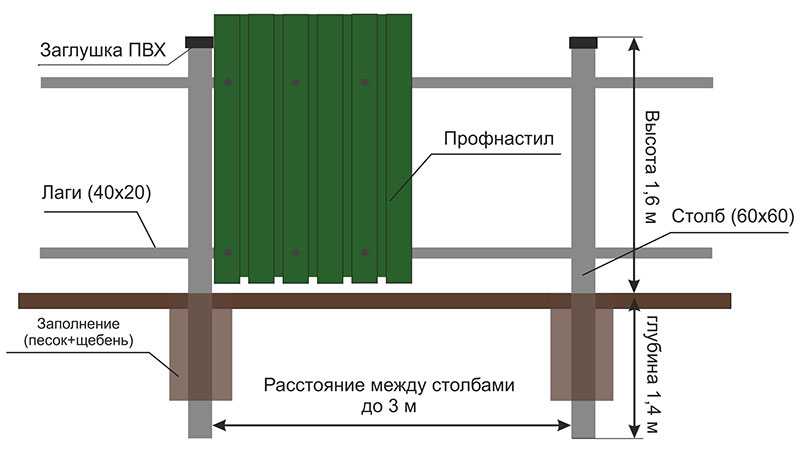

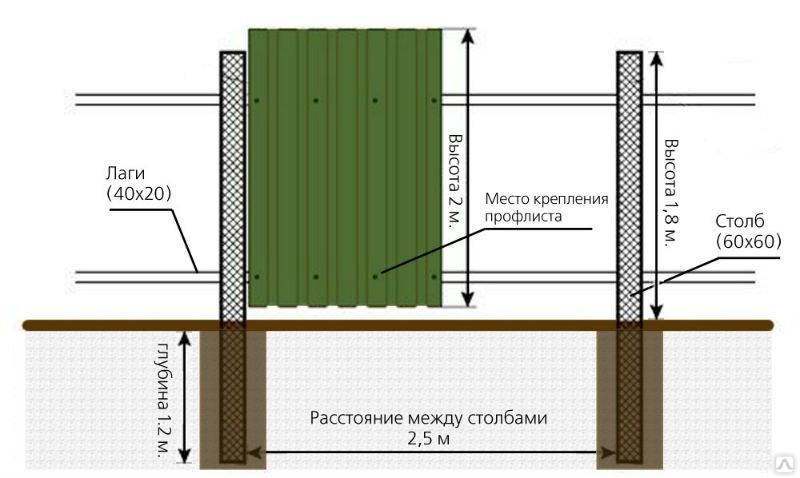

Длина каждой секции не должна превышать 5 м, в противном случае необходимо существенно увеличить толщину и сечение деталей, чтобы забор смог противостоять ветровой нагрузке.

Чтобы изготовить качественный забор, способный выдержать все виды агрессивных воздействий, необходимо приобрести следующие составляющие проекта:

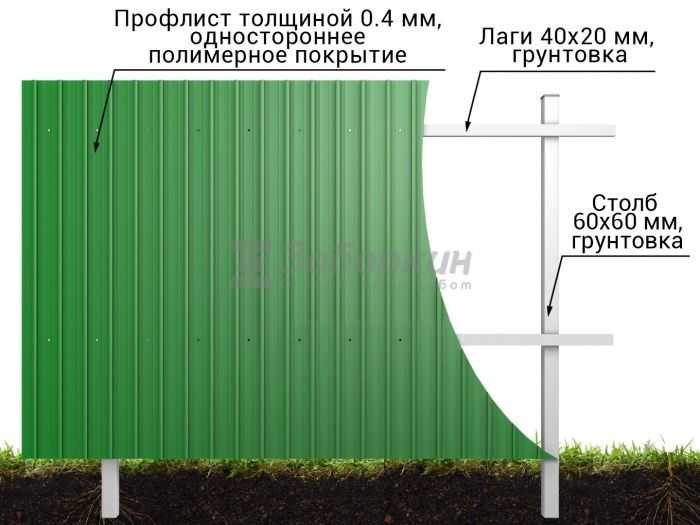

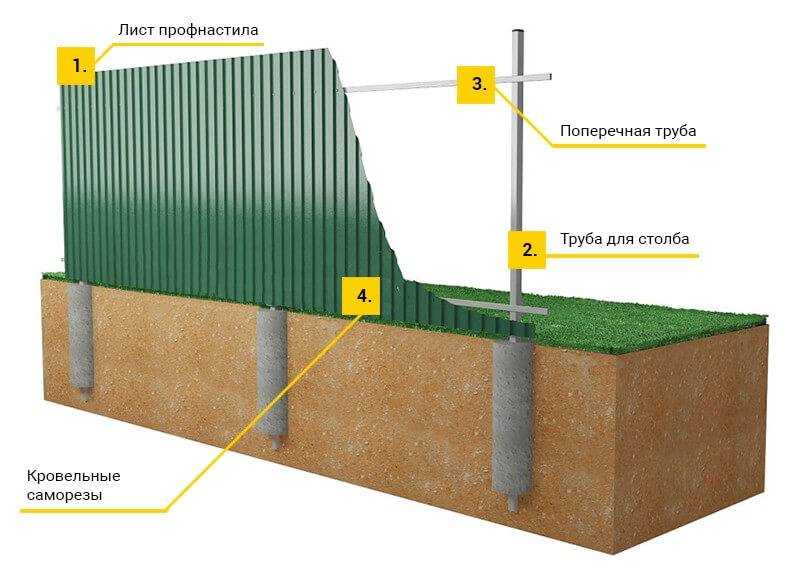

  • для опор – профильная труба размерами 60х60 мм и толщиной от 3 до 5 мм, длина каждой заготовки не должна быть меньше, чем длина столба;
  • для продольных и поперечных лаг – стальная труба квадратного сечения с размерами 40х20 или 40х30 мм, толщиной не более 2-3 мм, расчет общей длины зависит от выбранного варианта конструкции, наиболее распространенный – две продольные лаги, при большой длине секции – две продольные лаги и два диагональных раскоса;
  • для обшивки изгороди – профилированный лист, рассчитанный по длине в соответствии с общей протяженностью линии забора, для подгонки и учета погрешности измерений следует покупать лист с 10%-ной прибавкой;
  • для крепления – саморезы из расчета по 6 штук на каждый погонный метр изгороди, рекомендуем использовать саморезы с шестигранными головками и резиновыми шайбами – они позволяют минимизировать деформации при затяжке, предотвращают попадание влаги на кромки отверстия и препятствуют образованию коррозии;
  • расходные материалы – для изготовления забора из профнастила потребуются зачистные и отрезные круги, электроды или сварочная проволока, краска, цемент, песок и щебень.

Комплектация заготовками и подбор инструментов

Рассчитать, сколько нужно заготовок и материалов для забора из профнастила – половина дела. Чтобы установить сооружение в соответствии с индивидуальным проектом необходимо договориться о доставке или самостоятельно забрать продукцию со склада. Тщательно проверяйте комплектность и качество заготовок в присутствии доставщиков, в противном случае можно столкнуться с проблемами после распаковки.

Параллельно с ожиданием доставки материалов следует заняться комплектацией инструментов, которые необходимы для сборки ограждения:

  1. Шлифовальная машинка.
  2. Сварочный аппарат.
  3. Шуруповерт с битой на наружный шестигранник.
  4. Штыковые и совковые лопаты.
  5. Рулетка, металлическая линейка, карандаш для разметки.
  6. Леска и колышки, которые нужно устанавливать на место будущих опорных столбов забора.
  7. Кисточки и валики для покраски.
  8. Ёмкость для замешивания раствора.
  9. Нивелир или набор строительных уровней.
  10. Садовый бур – служит для бурения отверстий в грунте под установку опор. С его помощью отверстия углубляются до требуемых 1,2-1,5 м.

Этапы строительства забора из профлиста

Монтаж забора из профнастила вокруг постройки на участке проводится в несколько основных этапов. Подготовительная стадия включает доставку, разгрузку и складирование заготовок, а также подготовку инструментов и приспособлений.

Разметка по периметру территории

Чтобы поставить столбовые стойки, необходимо разметить их фактическое местоположение в соответствии с утвержденными расчетами. Трассировка определенной линии с использованием цветовой маркировки позволяет определить направление и представить внешний вид будущей конструкции. После этого размеченный периметр ограничивают леской и приступают к работам по установке заборов из профнастила.

Устройство фундаментного основания и установка опорных столбов

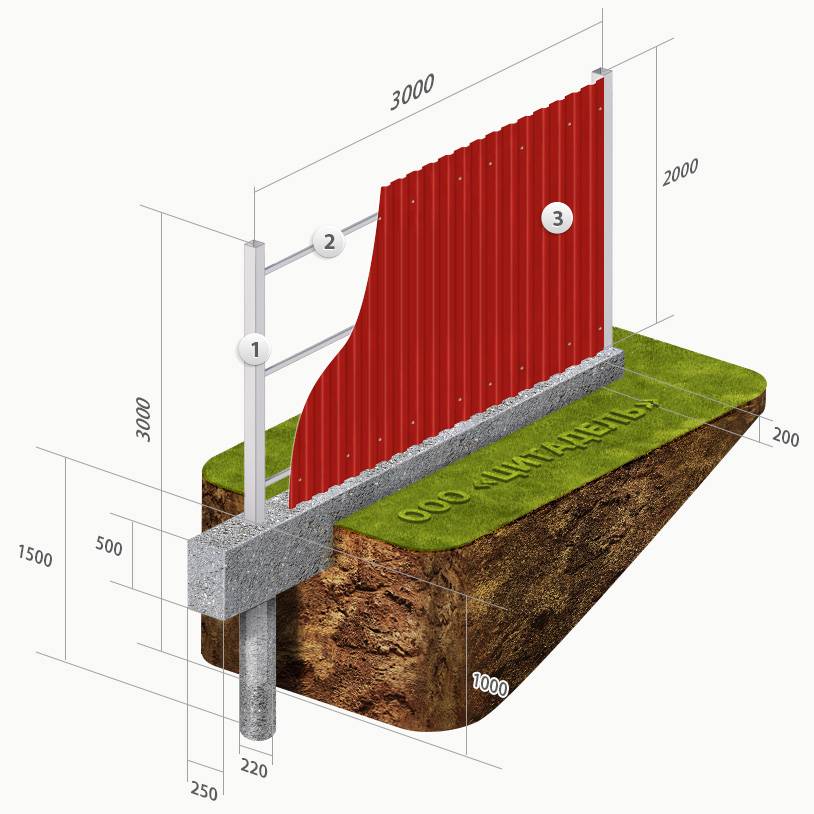

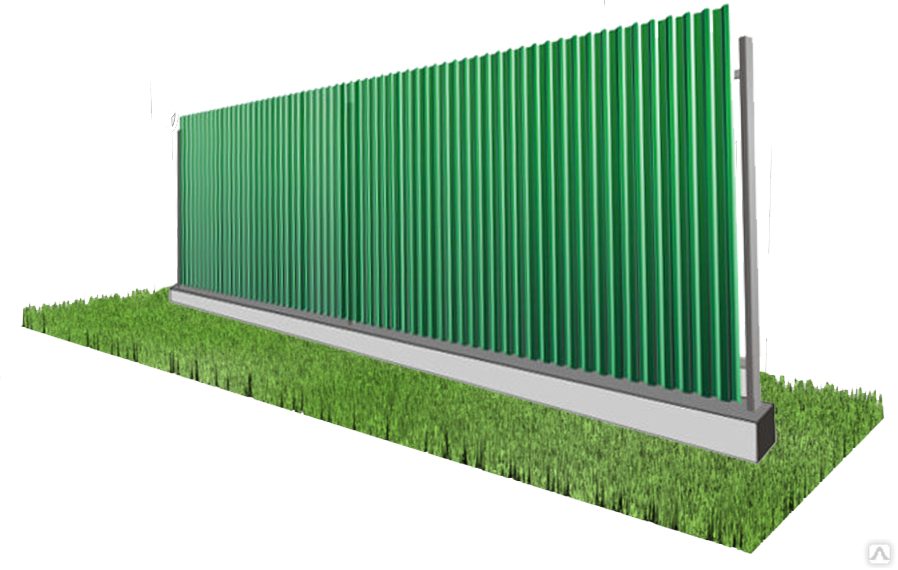

В качестве основания рекомендуется использовать ленточный фундамент. Чтобы изготовить такой тип фундаментной основы потребуется выполнить следующие работы:

  1. Выкопать траншею вдоль размеченной линии забора. Чем глубже получится ров, тем лучше, но пропорционально увеличивается расход бетона.
  2. Пробурить отверстия в местах установки опорных столбов. Глубина бурения относительно поверхности грунта – 1200-1500 мм. Диаметр должен быть в два или три раза больше размера трубы, которая используется для изготовления стоек.
  3. Разметить, отрезать столбы в предварительно определенный размер.
  4. Поочередно поставить столбы, дно углублений и траншеи утрамбовать щебнем или керамзитом, засыпать слой песка толщиной 10 см. В первую очередь следует устанавливать опоры, которые располагаются по углам участка, выровнять их по отвесу, зафиксировать и натянуть леску по верхнему краю для ориентирования промежуточных опор.
  5. По краям траншеи соорудить деревянную опалубку для заливки бетонного раствора. На опорах отбить линию бетонирования леской или проволокой.
  6. Выровнять расположение столбов по уровню и отвесу, связать между собой прутками арматуры, расположенными ниже линии заливки раствора.
  7. Залить бетон в углубления под опорные столбы забора. Устранить отклонения заборных стоек от плоскости и вертикали.
  8. Залить бетонный раствор в ленточную траншею, выровнять по линии разметки.
  9. Дать фундаменту застыть, периодически проливая его водой.
  10. Спустя 2-3 дня, после набора минимума прочности, провести еще одну проверку забора на отклонение от прямолинейности и вертикальности.

Дальнейшие работы по монтажу забора из профнастила допускается вести только после окончательного упрочнения фундамента, которое наступает через 10-14 дней после заливки.

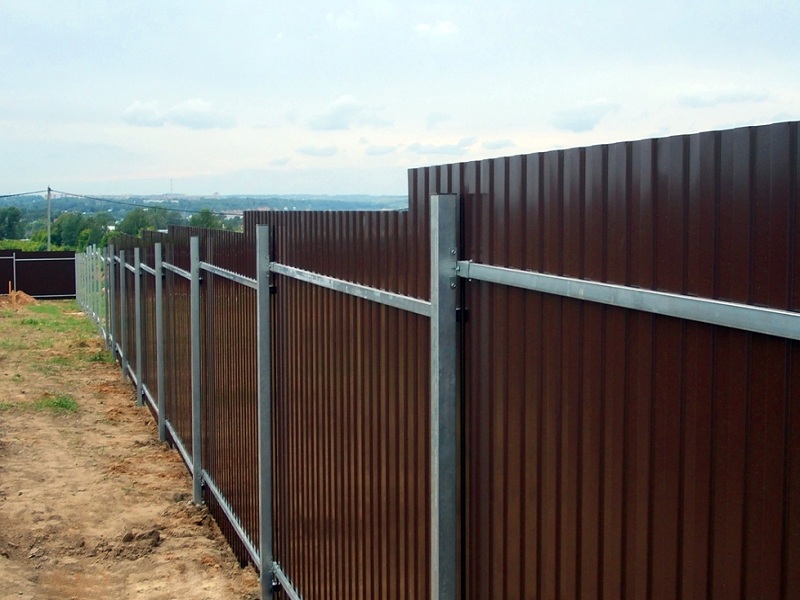

Сборка и сварка каркаса

Параллельно можно приступать к изготовлению каркасных секций забора из профилированной трубы. Пошаговая технология сборки и сварки состоит из нескольких этапов:

  • Разметить, нарезать лаги в размеры согласно предварительно разработанному проекту.
  • Зачистить торцы труб и места под их установку шлифмашинкой.
  • Разметить места установки лагов, выдерживая равномерное расстояние между ними, установить продольные элементы каркаса на прихватках.
  • Приварить лаги к опорам забора по контуру прилегания деталей.
  • Зачистить швы и околошовные зоны от шлака и брызг металла.
  • Со стороны обшивки профнастилом зачистить швы заподлицо с основным металлом.
  • Покрасить стойки и лаги защитным лакокрасочным покрытием, сочетаемым по цвету с профнастилом.

Обшивка каркаса профилированными листами

Готовый забор обшивают листами профнастила заводского производства. Обшивку следует производить с соблюдением ряда требований:

  • Разметить на столбах линии оптимального расположения верхнего и нижнего края профлиста.
  • Замерить расстояние между размеченными линиями.
  • Выбрать вариант расположения волны на листе – горизонтально или вертикально.
  • Разметить, отрезать все листовые заготовки в один размер при необходимости.
  • Поставить лист к забору, установив его на подставки определенной высоты.
  • Выровнять по линиям разметки.
  • Разметить расположение отверстий под саморезы. В среднем на каждый погонный метр должно приходиться по 3 крепления.
  • Сверлить отверстия под саморезы по разметке.
  • Крепить профнастил саморезами к лагам забора, начиная с верхней линии отверстий.
  • Установить следующий лист с нахлестом на предыдущий на одну волну. Это позволяет надежно закрепить обшивку и предотвратить образование щелей в заборе.
  • Финишная отделка и устранение внешних дефектов

Используя предлагаемую технологию, можно построить прочный и долговечный забор из профлиста, который соответствует всем требованиям безопасности. По завершении монтажа следует внимательно осмотреть готовое ограждение, удалить заусенцы, закруглить острые кромки и подкрасить поврежденные места.

Внушительная инструкция по монтажу свидетельствует о том, что сделать ограждение самостоятельно – непростая задача. Невозможно заранее определить, сколько на это потребуется времени, сил и средств. Правильно рассчитать количество материалов и размеры секций, которые изготавливаются из профильной трубы, залить фундамент и смонтировать конструкцию способен только опытный специалист, обладающий навыками слесарно-сборочных, строительных и сварочных работ.

Не смотрите на соседей или знакомых, которые ставят забор из профнастила самостоятельно. За их внешним спокойствием вполне могут скрываться опасения за последние деньги, потраченные на покупку материалов. Одно устройство фундамента отнимает столько времени, что работающему человеку придется забыть о выходных. Основной риск, который имеет самостоятельный монтаж, – отсутствие качества с точки зрения прочности и внешнего вида. Если вы не уверены в собственных силах, гораздо проще обратиться к профессионалам.

Предложения компании “Заборово”

Мы предлагаем все виды услуг, связанных с заборами из профилированного листа – заливаем фундамент перед установкой, делаем стойки и лаги, монтируем и окрашиваем. Наше предложение распространяется на ограждения для частного дома, коттеджа или дачного участка, вне зависимости от конструкции и конфигурации. Скорость и качество монтажа не вызывает вопросов, об этом свидетельствуют многочисленные положительные отзывы наших клиентов.

Выездные бригады монтажников работают в пределах Москвы и Подмосковья. При наборе в штат компании персонал проходит жесткое сито отбора, основной критерий – опыт работы в аналогичных отраслях, отзывы предыдущих работодателей и примеры работ. Качество исполнения проверяется руководителями монтажников лично перед сдачей готового объекта заказчику.

Главное преимущество заказа ограждения из профлиста у нас – соотношение высокого качества, надежности и доступной стоимости. Итоговая цена проекта вполне сравнима с самостоятельным изготовлением, поскольку занимает минимум времени и сил заказчика. Мы берем на себя даже приобретение и доставку материалов на объект, используем собственные инструменты, транспорт и оборудование. От клиента требуется детально изложить свои пожелания и требования, согласовать подготовленный проект ограждения и обеспечить доступ монтажников на объект. По завершении работ – принять готовую конструкцию и оплатить заказ в соответствии с договором, получив гарантию работоспособности и долговечности изделия.

Чтобы предварительно рассчитать, сколько стоит изготовление и монтаж ограждения из профлиста, воспользуйтесь онлайн калькулятором на нашем сайте. При условии верно указанных параметров, итоговая стоимость будет незначительно отличаться от рассчитанной. Наши расценки установлены ниже уровня компаний, которые изготавливают заборы, поскольку мы не являемся посредниками и используем собственных работников для изготовления и установки заборов.

Устройство забора из профлиста расценка в смете может быть включена применительно

Расценки на забор из профлиста в сметах

Расценки на забор из профлиста, расценки в смете на демонтаж металлического забора или расценки на установку забора из сетки-рабицы без материала являются часто применяемыми в сметах на забор, например, в локальных сметах, сметах по форме №4, локально-ресурсных сметных расчетах при определении стоимости строительства разнообразных объектов.

Таким образом, расценка в смете на устройство забора из профлиста может быть применена в сметных формах и при строительстве жилого дома, и при возведении производственных сооружений. Помимо этого, расценка в смете на забор из профлиста часто применятся в локальных сметах при производстве монтажных работ, работ по прокладке тепловых сетей, сетей водоснабжения, при монтаже линий электропередач и внутреннего электрооборудования зданий и помещений. Связано это с тем, что расценка на забор из профнастила — это также и элемент защитной ограждающей конструкции при производстве строительных работ на любом объекте.

Расценки на забор из профлиста в смете

Расценки в смете на монтаж забора профлиста на данный момент не существует в составе сборников сметных нормативов в буквальном виде. Поэтому часто при составлении сметы на установку забора такого типа приходится подбирать расценки применительно. Например, пользуясь сборником 46 на реконструкцию объектов строительства, возможно включить некоторые нормы в образец сметы на установку забора из профнастила, конечно же, при условии совпадения технологии работ с составом применяемых норм.

Как можно увидеть на рисунке 1, в разделе 5 указанного сборника собраны нормы, которые могут быть использованы при составлении сметы на забор из профнастила. Однако, как отмечалось выше, данные нормы могут лишь частично соответствовать набору работ, необходимому при составлении сметной документации, отвечающей всем требованиям проекта, ведомости объемов работ и т.д.


Рисунок 1. Состав сборника ФЕР46

Также подходящей нормой для образца сметы на забор из профлиста может стать одна из норм таблицы ФЕР46-05-001. Указанная таблица рассчитана на установку временных ограждений, что, как отмечалось выше, часто является требованием к включению таких норм не только в смету на строительство забора из профлиста, но также и в сметы на другие виды работ, при производстве которых необходимо возведение защитных конструкций.

В таблице ФЕР46-05-001 содержится три нормы. Норма под номером 01 рассчитана на применение в примере сметы на устройство забора из профлиста по нижним поясам ферм. Вторая норма таблицы ФЕР46-05-001 предпочтительна при составлении образца сметы на строительство забора из профнастила горизонтального типа по балкам. А норма 03 рассчитана на вертикальное покрытие профилированным листом каркаса из досок.

Однако следует учесть, что таблица ФЕР46-05-001 рассчитана на установку временных ограждений, поэтому в составе работ норм числятся не только устройство каркасов и настила, но и его разборка. Кроме того, нормы таблицы предусматривают работы с деревянными балками и каркасами, то есть могут быть рассмотрены и в качестве расценок на временные деревянные ограждения. Поэтому при создании сметы на установку забора из профлиста придется произвести замену некоторых материалов и уточнить, что норма на данный вид работ включена в состав сметной формы применительно.

И таким образом, получается, что в смете на устройство забора из профлиста необходимо будет заменить обшивку деревянными досками на обшивку профилированным листом.

Для этого может подойти норма из таблицы ФЕР09-05-001. И хотя норма данной таблицы рассчитана на облицовку профлистом ворот, состав работ может совпадать с необходимым алгоритмом при обшивке забора профнастилом. Таблица ФЕР09-05-001-01включает в себя всего одну норму, состав работ которой содержит крепление листов профнастила винтами и заклепками. Единицей измерения в данном случае является площадь в 100м2.

Заменить деревянную обшивку профилированными листами при составлении сметы на забор из профлиста также можно, воспользовавшись нормой имеющей шифр ФЕР46-05-007-01. Данная норма предусматривает устройство горизонтальных ограждений из профнастила, поэтому может быть включена в состав сметы на устройство забора из профлиста. Правда, следует отметить, что указанную норму можно учитывать в смете на строительство забора лишь в случаях совпадения технологии производства данного вида работ на объекте с составом работ, включенном в норму.

Таким образом, как показано на рисунке 2, в состав работ нормы ФЕР46-05-007-01 включен следующий набор манипуляций: установка и снятие лебедок, лестниц, люлек для производства работ, а также устройство путей для крана. Поэтому, как можно судить из состава работ, норма ФЕР46-05-007-01 рассчитана на производство работ под верхними поясами ферм.


Рисунок 2. Норма ФЕР46-05-007-01

Однако следует еще раз обратить внимание, что применение перечисленных выше расценок должно иметь четкое обоснование при составлении сметной документации и соответствовать всем нормам и правилам производства данного вида работ.

Расценки в смете на монтаж металлического забора рекомендуется применять из норм сборника на производство работ с металлоконструкциями на объектах строительства сметных нормативных баз ГЭСН и ФЕР. Указанный сборник имеет порядковый номер 09 и, как можно наблюдать на рисунке 3, в разделе 4 собирает в своем составе некоторые расценки в смете на монтаж


Рисунок 3. Состав сборника ФЕР09

Смета на установку металлического забора может быть составлена с использованием указанного сборника при необходимости определения стоимости ограждающих конструкций кровли и зданий. Кроме этого, сборник будет актуален при возведении каркасов и их дальнейшей облицовки металлическими листами для ворот ангаров и большепролетных зданий.

Смета на металлический забор в данном случае будет содержать несколько видов расценок, в зависимости от требований проектной документации. Например, для начала можно воспользоваться нормой под шифром ФЕР09-04-011-01, учитывающей монтаж каркасов ворот. Следует также отметить, что помимо установки в составе работ данной нормы числятся также и устройство подмостей и даже антикоррозионная обработка сварных швов.

Далее в смете на монтаж забора может потребоваться расценить и облицовку каркаса. Одним из вариантов для данного вида работ может стать норма ФЕР09-05-001-01, рассчитанная на облицовку ворот стальным профилированным листом, то есть также может служить расценкой в смете на обшивку забора профлистом. Поэтому если скачать бесплатно смету на забор из профлиста по металлическому каркасу, нормы из сборника 09, скорее всего, будут составлять в ней основную массу расценок.

Следует отметить, что отдельной расценкой на монтаж забора из другого металла может также служить одна из норм таблицы ФЕР09-08-002. Таким образом, смета на установку металлического забора может включать установку ограждений из металлических решетчатых панелей. Норма ФЕР09-08-002-05 предусматривает установку ограждающих конструкций данного типа высотой до 2 метров, а норма ФЕР09-08-002-06 рассчитана на ограждения более 2 метров. Кроме того, воспользовавшись нормой ФЕР09-08-002-07, можно включить в состав сметной формы расценку на устройство решетчатых металлических калиток.

В состав работ норм 05 и 06 таблицы ФЕР09-08-002 входит выгрузка материала для забора, установка металлических решетчатых конструкций и затягивание крепления. Норма 07 слегка отличается по составу работ: выгрузка материалов и затягивание креплений также входят в состав, однако вместо закрепления панелей происходит навеска калиток. Единицей измерения в данных нормах являются 10 шт.

Расценки в смете на сопутствующие работы при устройстве забора

При составлении сметы на монтаж забора из профлиста по металлическим столбам, очевидно, что, прежде всего, нужно применить расценку на установку металлических столбов. Следует отметить, что установка металлических столбов подразумевает еще и земляные работы, а также наличие расценок в смете на бетонирование столбов для забора.

Для применения расценок на земляные работы следует воспользоваться нормами сборника 01. Данный сборник учитывает в своем составе производство земляных работ как механизированным, так и ручным способом. Поэтому при выборе конкретной нормы из сборника необходимо уточнение, каким именно способом производятся работы по копанию ям для металлических столбов забора.

Одной из наиболее применяемых норм является норма на копание ям вручную. Таблица, учитывающая данный вид работ, находится в составе раздела 2 сборника 01. Указанная таблица имеет шифр ФЕР01-02-058 и включает в себя восемь норм. Отличие одной расценки от другой заключается в наличии или отсутствии откосов. Кроме того, выбор нормы из состава данной таблицы будет зависеть от глубины ям и группы грунта.

После того, как применена расценка в смете на забор, следует перейти к применению расценки в смете на установку столбов для забора. Раз столбы из металла, то логично, что расценка на установку данного вида изделий будет находиться в составе упоминавшегося выше сборника 09. Как можно увидеть на рисунке 4, таблица ФЕР09-08-001 учитывает в своем составе несколько вариантов расценок на данный вид работ. Нормы с 01 по 03 указанной таблицы применяются в случаях, если предполагается установка в смете на строительство забора металлических столбов высотой до 4 метров, а нормы 04-06 применяются для установки столбов более 4 метров.


Рисунок 4. Таблица ФЕР09-08-001

Кроме того, нормы 01 и 04 таблицы ФЕР09-08-001 учитывают и расценку в смете на бетонирование столбов для забора, а также и расценку на бурение ям.

После установки и бетонирования столбов можно приступить к засыпке, расценки на которую также возможно подобрать из сборника 01 ФЕР или ГЭСН.

Расценки в смете на забор из сетки-рабицы

Бета на устройство забора из сетки-рабицы, как правило, составляется на основании сборника 27 нормативных баз ФЕР и ГЭСН. И хотя 27 сборник рассчитан на производство работ при устройстве автомобильных дорог, в его составе числится расценка на устройство забора из сетки.

Таким образом, нормы из таблицы ФЕР27-09-001 будут наиболее оптимальными при создании сметы на строительство забора из сетки-рабицы. Если обратиться к рисунку 5, то можно увидеть, что норма под шифром ФЕР27-09-001-06 предусматривает установку ограждений из сетки. При применении данной нормы в смету на строительство забора из сетки-рабицы будут также включены работы по копанию ям и их обратной засыпке, по установке железных столбов для ограждения, а также по окраске металлических покрытий, резке сетки и ее навеске на установленные металлические столбы. Объем работ будет измеряться по длине ограждения, то есть в метрах.


Рисунок 5. Таблица ФЕР27-09-001

Расценки в сметах на кирпичный забор и на деревянный забор

Помимо расценок на забор из профлиста или расценок на устройство забора из сетки-рабицы также часто применяются расценки в смете на кирпичный забор и расценки в смете на деревянное ограждение.

Так как смета на кирпичный забор предполагает устройство кирпичной кладки, то логичнее всего обратиться к строительному сборнику 08. В указанном сборнике в составе раздела 2 существует несколько норм, предполагающих данный вид работ. Например, нормы таблицы ФЕР08-02-001 предусматривают кирпичную кладку разного уровня сложности. Следует отметить, что указанная таблица рассчитана на кладку стен, однако в виду схожести технологии работ может быть также применена и для кладки кирпичного забора.

Пример сметы на устройство забора из обрезной доски, скорее всего, будет составлен с применением норм из таблицы ФЕР10-01-070. Указанная таблица находится в составе 10 строительного сборника на деревянные конструкции.

Нормы таблицы ФЕР10-01-070 поделены на две части по признаку наличия или отсутствия столбов для забора. Таким образом, нормы с 01 по 04 предполагают монтаж ограждения с установкой столбов, а нормы с 05 по 08 учитывают лишь монтаж деревянного забора при уже заранее установленных столбах. Кроме того, выбор расценки в данном случае будет зависеть и от типа забора: возможна установка глухих и решетчатых ограждений. Решетчатые ограждения делятся и по высоте, что тоже должно стать одним из определяющих признаков при подборе расценки в смете на установку забора.

Расценки на демонтаж забора из профлиста в смете

В случае с применением расценок в смете на демонтаж забора существует такая же неоднозначность, как и с подбором расценок на установку забора из профлиста. То есть нормы, соответствующей по всем параметрам набору работ, производимых при демонтаже, на данный момент нет. Поэтому расценки в смете на разборку забора из профлиста применяются по тому же принципу, что и расценки в смете на устройство забора из профлиста. А точнее, в смету на демонтаж забора расценки включаются из строительных сборников с дальнейшим применением к ним демонтажных коэффициентов из специализированных справочников.

Следует, однако, отменить, что в составе ремонтно-строительного сборника ФЕРр68 существует несколько таблиц, предполагающих частичное снятие старого ограждения и замену его на новое. Например, расценки в смете на демонтаж забора будут являться частью таблиц ФЕРр68-24 и ФЕРр68-25.

Расценки на демонтаж других видов забора

Также расценки в смете на демонтаж забора могут быть частью сметы на демонтаж ж/б забора или сметы на разборку деревянного ограждения. В случае с расценками в смете на демонтаж бетонного забора будет актуален тот же принцип, в котором сначала применяется монтажная расценка с соответствующим составом работ, а затем учитывается демонтажный коэффициент.

Для расценки в смете на демонтаж деревянного забора в составе уже упоминавшегося в данной статье 68 ремонтного сборника существует таблица ФЕРр68-26. В составе таблицы находятся три нормы, первая из которых рассчитана на разборку инвентарных заборов из готовых звеньев. Нормы 02 и 03 предполагают демонтажные работы деревянных ограждений штакетных и глухих соответственно. Следует также отметить, что все нормы из таблицы ФЕРр68-26 учитывают затраты не только на снятие самих ограждений, но также и столбов.

По прочтении всего написанного выше, можно подытожить, что применение расценок на забор в сметах может вызвать некоторые затруднения в виду отсутствия прямых норм в составе сборников на большинство работ. Однако этот вопрос должен быть подробно изучен при составлении сметных форм, так как от выбора наиболее подходящей расценки будет зависеть сметная стоимость работ по установке или демонтажу забора.

Установить забора из профлиста: пошаговое руководство

Дача или коттедж в городской черте, склад или промышленный объект на окраине населенного пункта – все важные здания должны быть надежно защищены. Забор из профлиста – это современное ограждение, сочетающее в себе экономичность, надежность и презентабельность внешнего вида. Доступная стоимость, быстрые сроки монтажа и долговечность ограждений из профлиста обеспечивают постоянно растущую популярность таких заборов.

Строительство ограды из профнастила требует предварительной подготовки: сначала производятся замеры. Важна четкость и точность размеров по всему периметру территории, где будет стоят забор из профнастила.

Разработка плана установки заборов из профлиста

Изготовление заборов из профлиста всегда выполняется индивидуально. Специалисты учитывают особенности грунта, берут во внимание высоту ограждения и принимают в расчет другие важные данные. После их обработки определяется наиболее подходящая конструкция забора из профлиста. Впрочем, в общим чертах установка забора из профнастила всегда включает в себя подготовительный этап:

  1. Разработка плана работ. Даже при строительстве забора своими руками важно уделить должное внимание планированию. Важно учесть не только общую длину забора, но также количество и размещение столбов, ворот и калиток. При заказе забора из профлиста под ключ, все расчеты выполняют специалисты.
  2. Необходимо определить требуемое количество строительных материалов для выполнения поставленной задачи. Кроме профнастила нужно купить трубы под столбы и лаги, а также ворота и калитки.
  3. Следует определится с типом установки столбов или выбрать вариант фундамента. При сооружении фундамента важно заранее подготовить соответствующее оборудование и материалы.

Монтажные работы при строительстве заборов из профнастила

Установка опорных столбов:

  1. Определение и разметка точек установки столбов для забора.
  2. С помощью специального инструмента выкапывают яму, которая должна быть шире чем ширина трубы, используемой в качестве столба. Как правило, глубина отверстия составляет третью часть высоты столба. Это позволяет обеспечить высокую прочность и надежность опоры забора из профнастила.
  3. Уплотнение дна вырытой ямы. Щебень, гравий или другой материал засыпают на дно, чтобы обеспечить наличие основания для столба.
  4. Установка столба. Чтобы забор из профлиста стоял ровно, важно очень ответственно подойти к выставлению столбов. Ровное положение определяют с помощью шнурка-отвеса или с использование пузырькового уровня.
  5. В зависимости от выбранной технологии крепления столбов выполняется фиксация основания одним из трех способов: забивание в грунт, бутирование или бетонирование.

Кроме контроля вертикального положения столбов важно учитывать и их расположение между собой. Для этого между крайними столбами забора из профлиста натягивают шнур, который будет удобным и полезным ориентиром в процессе монтажа забора.

Сварочные работы при изготовлении заборов из профнастила

Опытный сварщик – специалист, который обязательно должен участвовать в изготовлении забора из профлиста. При строительстве ограждения сварка используется для выполнения таких задач:

  • Приваривание петель на створки калиток и ворот, а также на смежные столбы.
  • Сварка рам для ворот и калиток.
  • К столбам приваривают предварительно нарезанные поперечные лаги. Количество лаг зависит от расстояния между столбами. Именно к этим поперечным металлическим трубам будут крепится профлисты.
  • Верхняя часть столбов закрывается с помощью заглушек, которые также крепят при помощи сварки.

После сварочных работ обязательно нужно тщательно зачистить место сварки. После этого все конструкции обрабатывают грунтовкой. Это покрытие делает металлические элементы устойчивыми к воздействию влаги.

Заключительный этап в установке заборов из профнастила

После того, как основа конструкции надежно закрепления и приварена, а также обработана грунтовкой, то для завершения изготовления забора остается только закрепить профилированные листы. Для этого используют специальные оцинкованные саморезы с резиновыми шайбами. Благодаря данных шайбам уязвимые для влаги места отверстий в металле надежно защищены.

Длина саморезов зависит от размера труб, из которых нарезаны лаги для забора из профнастила. Для стандартных вариантов ограждений используют саморезы длиной 19 мм, а для усиленных заборов применяют саморезы длиной 25 мм.

Специалисты используют для установки шуруповерт, а установка заборов из профнастила своими руками выполняется обычно при помощи дрели. В то же время с дрелью нужно быть очень аккуратным и осторожным. Из-за того, что уровень скорости оборотов дешевой дрели практически невозможно контролировать, существует большая вероятность перекрутить саморез и сорвать его резьбу. Чтобы это не случилось, стоит помнить, что металл всегда сверлится на малых оборотах.

Установка заборов из профлиста под ключ: удобно, быстро и экономично

Выполнение монтажных работ без должного опыта практически всегда приводит к необходимости выполнения дорогостоящих переделок. Изготовление заборов из профлиста имеет ряд тонкостей, незнание которых может привести к отрицательным результатам. Заказывая строительство забора из профнастила под ключ, вы получаете такие преимущества:

  • Слаженная работа специалистов – это не только гарантия высокого качества работ, но и сокращение сроков установки забора из профлиста. С нами вы экономите время, деньги и нервы.
  • Все специалисты выполняют одну задачу – устанавливают для вас качественный забор из профнастила. Этого не скажешь о ситуациях, когда отдельно нанятая бригада и сторонние поставщики материалов сваливают вину за свои ошибки друг на друга.
  • Богатый практический опыт специалистов позволяет с успехом решать даже сложные нестандартные рабочие задачи.
  • От нас вы получаете гарантию на установленный забор.

Перейдите по ссылке и узнайте стоимость забора для своей дачи или для любого другого объекта. Заказывайте установку забора под ключ и получите надежное ограждение без дополнительных переплат.

Какой забор вы планируете установить?

Из профнастила

Из евроштакетника

Из сетки рабицы

Популярные статьи

Настройка высокой доступности с устройством ограждения для SAP HANA в Azure (крупные экземпляры) — виртуальные машины Azure

  • Статья
  • 11 минут на чтение

В этой статье мы рассмотрим шаги по настройке высокой доступности (HA) в крупных экземплярах HANA в операционной системе SUSE с помощью ограждающего устройства.

Примечание

Это руководство основано на успешном тестировании установки в среде крупных экземпляров Microsoft HANA. Группа управления службами Майкрософт для крупных экземпляров HANA не поддерживает эту операционную систему. Для устранения неполадок или разъяснений на уровне операционной системы обратитесь в SUSE.

Группа управления службами Майкрософт настраивает и полностью поддерживает ограждающее устройство. Это может помочь в устранении неполадок с устройством ограждения.

Предпосылки

Чтобы настроить высокую доступность с помощью кластеризации SUSE, необходимо:

  • Подготовить крупные экземпляры HANA.
  • Установите и зарегистрируйте операционную систему с последними исправлениями.
  • Подключите серверы крупных экземпляров HANA к серверу SMT, чтобы получить исправления и пакеты.
  • Настройка сетевого протокола времени (сервер времени NTP).
  • Прочтите и усвойте последнюю документацию SUSE по настройке высокой готовности.

Сведения о настройке

В этом руководстве используются следующие настройки:

  • Операционная система: SLES 12 SP1 для SAP
  • Крупные экземпляры HANA: 2xS192 (четыре сокета, 2 ТБ)
  • Версия HANA: HANA 2.0 SP1
  • Имена серверов: sapprdhdb95 (узел 1) и sapprdhdb96 (узел 2)
    • Устройство ограждения
  • : на базе iSCSI
  • NTP на одном из узлов крупных экземпляров HANA

При настройке крупных экземпляров HANA с репликацией системы HANA вы можете запросить группу управления службами Майкрософт настроить ограждающее устройство. Сделайте это во время подготовки.

Если вы являетесь существующим клиентом с уже подготовленными крупными экземплярами HANA, вы все равно можете настроить ограждающее устройство. Предоставьте следующую информацию команде Microsoft Service Management в форме запроса на обслуживание (SRF). Вы можете получить SRF через технического менеджера учетной записи или через контактное лицо Microsoft по подключению крупных экземпляров HANA.

  • Имя сервера и IP-адрес сервера (например, myhanaserver1 и 10.35.0.1)
  • Местоположение (например, Восток США)
  • Имя клиента (например, Microsoft)
  • Системный идентификатор HANA (SID) (например, h21)

После настройки ограждающего устройства команда Microsoft Service Management предоставит вам имя SBD и IP-адрес хранилища iSCSI. Вы можете использовать эту информацию для настройки ограждения.

Выполните действия, описанные в следующих разделах, для настройки высокой доступности с помощью устройства ограждения.

Идентификация устройства SBD

Примечание

Этот раздел относится только к существующим клиентам. Если вы новый клиент, команда Microsoft Service Management предоставит вам имя устройства SBD, поэтому пропустите этот раздел.

  1. Изменить /etc/iscsi/имя_инициатора. isci на:

     iqn.1996-04.de.suse:01:

    Microsoft Service Management предоставляет эту строку. Измените файл на обоих узлах . Однако номер узла отличается на каждом узле.

  2. Измените /etc/iscsi/iscsid.conf , установив node.session.timeo.replacement_timeout=5 и node.startup = Automatic . Измените файл на обоих узлах .

  3. Запустите следующую команду обнаружения на обоих узлах .

     iscsiadm -m discovery -t st -p :3260

    Результаты показывают четыре сеанса.

  4. Выполните следующую команду на обоих узлах , чтобы войти в устройство iSCSI.

     iscsiadm -m узел -l

    Результаты показывают четыре сеанса.

  5. Используйте следующую команду для запуска сценария повторного сканирования rescan-scsi-bus. sh . Этот скрипт показывает новые диски, созданные для вас. Запустите его на обоих узлах .

     rescan-scsi-bus.sh

    В результатах должен быть указан номер LUN больше нуля (например: 1, 2 и т. д.).

  6. Чтобы получить имя устройства, выполните следующую команду на обоих узлах .

     фдиск – л

    В результатах выберите устройство размером 178 МБ.

Инициализация устройства SBD

  1. Используйте следующую команду для инициализации устройства SBD на обоих узлах .

     sbd -d <Имя SBD-устройства> создать

  2. Используйте следующую команду на оба узла , чтобы проверить, что было записано на устройство.

     sbd -d <имя SBD-устройства> дамп

Настройте кластер SUSE HA

  1. Используйте следующую команду, чтобы проверить, установлены ли шаблоны ha_sles и SAPHanaSR-doc на обоих узлах . Если они не установлены, установите их.

     застежка-молния в шаблоне -t ha_sles
zypper в SAPHanaSR SAPHanaSR-doc

  2. Настройте кластер с помощью команда ha-cluster-init или мастер yast2. В этом примере мы используем мастер yast2. Выполните этот шаг только на основном узле .

    1. Перейти к yast2 > Высокая доступность > Кластер .

    2. В появившемся диалоговом окне об установке пакета hawk выберите Cancel , так как пакет halk2 уже установлен.

    3. В появившемся диалоговом окне о продолжении выберите Продолжить .

    4. Ожидаемое значение — количество развернутых узлов (в данном случае 2). Выберите Далее .

    5. Добавьте имена узлов, а затем выберите Добавить предлагаемые файлы .

    6. Выберите Включите csync2 .

    7. Выберите Создать предварительные общие ключи .

    8. В появившемся всплывающем сообщении выберите OK .

    9. Аутентификация выполняется с использованием IP-адресов и предварительных ключей в Csync2. Файл ключа создается с помощью csync2 -k /etc/csync2/key_hagroup .

      Вручную скопируйте файл key_hagroup всем членам кластера после его создания. Обязательно скопируйте файл с node1 на node2. Затем выберите Далее .

    10. В опции по умолчанию Загрузка было Выкл. . Измените его на On , чтобы служба кардиостимулятора запускалась при загрузке. Вы можете сделать выбор в зависимости от ваших требований к настройке.

    11. Выберите Next , и настройка кластера завершена.

Настройте сторожевой таймер softdog

  1. Добавьте следующую строку в /etc/init.d/boot.local на обоих узлах .

     softdog modprobe

  2. Используйте следующую команду для обновления файла /etc/sysconfig/sbd на обоих узлах .

     SBD_DEVICE="<Имя SBD-устройства>"

  3. Загрузите модуль ядра на оба узла , выполнив следующую команду.

     softdog modprobe

  4. Используйте следующую команду, чтобы убедиться, что softdog работает на обоих узлах .

     ЛСмод | грэп собака

  5. Используйте следующую команду для запуска устройства SBD на обоих узлах .

     /usr/share/sbd/sbd.sh запуск

  6. Используйте следующую команду для тестирования демона SBD на обоих узлах .

     sbd -d список <имя устройства SBD>

    Результаты показывают две записи после настройки на обоих узлах.

  7. Отправьте следующее тестовое сообщение на номер один ваших узлов.

     sbd -d <имя устройства SBD> сообщение <узел2> <сообщение>

  8. На втором узле (узел 2) используйте следующую команду для проверки состояния сообщения.

     sbd -d список <имя устройства SBD>

  9. Чтобы принять конфигурацию SBD, обновите файл /etc/sysconfig/sbd следующим образом на обоих узлах .

     SBD_DEVICE="<Имя SBD-устройства>"
SBD_WATCHDOG="да"
SBD_PACEMAKER="да"
SBD_STARTMODE="очистить"
SBD_OPTS=""

  10. Используйте следующую команду, чтобы запустить службу кардиостимулятора на основном узле (узел 1).

     systemctl запустить кардиостимулятор

    В случае сбоя службы кардиостимулятора см. раздел Сценарий 5. Сбой службы кардиостимулятора далее в этой статье.

Присоедините узел к кластеру

Выполните следующую команду на node2 , чтобы позволить этому узлу присоединиться к кластеру.

 ха-кластерное соединение

Если вы получаете сообщение об ошибке во время присоединения к кластеру, см. раздел Сценарий 6: Node2 не может присоединиться к кластеру далее в этой статье.

Проверка кластера

  1. Используйте следующие команды, чтобы проверить и при необходимости запустить кластер в первый раз на обоих узлах .

     systemctl статус кардиостимулятора
systemctl запустить кардиостимулятор

  2. Выполните следующую команду, чтобы убедиться, что оба узла подключены к сети. Вы можете запустить его на любой из нод кластера.

     crm_mon

    Вы также можете войти в Hawk, чтобы проверить состояние кластера: https://\:7630 . Пользователь по умолчанию — hacluster , пароль — linux . При необходимости вы можете изменить пароль с помощью команды passwd .

Настройка свойств и ресурсов кластера

В этом разделе описываются шаги по настройке ресурсов кластера. В этом примере вы настраиваете следующие ресурсы. Вы можете настроить остальные (при необходимости), обратившись к руководству SUSE HA.

  • Начальная загрузка кластера
  • Ограждение
  • Виртуальный IP-адрес

Выполните настройку только на первичном узле .

  1. Создайте файл начальной загрузки кластера и настройте его, добавив следующий текст.

     sapprdhdb95:~ # vi crm-bs.txt
# введите следующее в crm-bs.txt
свойство $id="cib-bootstrap-options" \
no-quorum-policy="игнорировать" \
stonith-enabled="true" \
stonith-action="перезагрузка" \
стонит-тайм-аут = "150 с"
rsc_defaults $id="rsc-параметры" \
ресурс-липкость = "1000" \
порог миграции = "5000"
op_defaults $id="op-options" \
время ожидания = "600"

  2. Используйте следующую команду, чтобы добавить конфигурацию в кластер.

     crm настроить загрузить обновление crm-bs.txt

  3. Настройте ограждающее устройство, добавив ресурс, создав файл и добавив текст следующим образом.

     # vi crm-sbd.txt
# введите следующее в crm-sbd.txt
примитивный stonith-sbd stonith:external/sbd \
параметры pcmk_delay_max="15"

    Используйте следующую команду, чтобы добавить конфигурацию в кластер.

     crm настроить загрузить обновление crm-sbd.txt

  4. Добавьте виртуальный IP-адрес ресурса, создав файл и добавив следующий текст.

     # vi crm-vip.txt
примитив rsc_ip_HA1_HDB10 ocf:heartbeat:IPaddr2 \
операции $id="rsc_ip_HA1_HDB10-операции" \
Интервал оперативного монитора = «10 с», тайм-аут = «20 с» \
параметры IP = "10.35.0.197"

    Используйте следующую команду, чтобы добавить конфигурацию в кластер.

     crm настроить загрузить обновление crm-vip.txt

  5. Используйте команду crm_mon для проверки ресурсов.

    Результаты показывают два ресурса.

    Вы также можете проверить статус по адресу https://:7630/cib/live/state .

Тестирование процесса аварийного переключения

  1. Чтобы протестировать процесс аварийного переключения, используйте следующую команду, чтобы остановить службу кардиостимулятора на узле 1.

     Обслуживание остановки кардиостимулятора

    Ресурсы переключаются на node2.

  2. Остановить службу кардиостимулятора на узле 2, и ресурсы перейдут на узел 1.

    Вот состояние перед отработкой отказа:

    Вот состояние после аварийного переключения:

Устранение неполадок

В этом разделе описаны сценарии сбоев, с которыми вы можете столкнуться во время установки.

Сценарий 1: узел кластера не подключен к сети

Если какой-либо из узлов не отображается в сети в диспетчере кластеров, вы можете попробовать эту процедуру, чтобы перевести его в сеть.

  1. Используйте следующую команду для запуска службы iSCSI.

     запуск службы iscsid

  2. Используйте следующую команду для входа на этот узел iSCSI.

     iscsiadm -m узел -l

    Ожидаемый результат выглядит так:

     sapprdhdb45:~ # iscsiadm -m node -l
Вход в [iface: по умолчанию, цель: iqn. 1992-08.com.netapp:hanadc11:1:t020, портал: 10.250.22.11,3260] (несколько)
Вход в [iface: по умолчанию, цель: iqn.1992-08.com.netapp:hanadc11:1:t020, портал: 10.250.22.12,3260] (несколько)
Вход в [iface: по умолчанию, цель: iqn.1992-08.com.netapp:hanadc11:1:t020, портал: 10.250.22.22,3260] (несколько)
Вход в [iface: по умолчанию, цель: iqn.1992-08.com.netapp:hanadc11:1:t020, портал: 10.250.22.21,3260] (несколько)
Вход в [iface: по умолчанию, цель: iqn.1992-08.com.netapp:hanadc11:1:t020, портал: 10.250.22.11,3260] выполнен успешно.
Вход в [iface: по умолчанию, цель: iqn.1992-08.com.netapp:hanadc11:1:t020, портал: 10.250.22.12,3260] выполнен успешно.
Вход в [iface: по умолчанию, цель: iqn.1992-08.com.netapp:hanadc11:1:t020, портал: 10.250.22.22,3260] выполнен успешно.
Войдите в [iface: по умолчанию, цель: iqn.1992-08.com.netapp:hanadc11:1:t020, портал: 10.250.22.21,3260].

Сценарий 2: Yast2 не показывает графическое представление

Графический экран yast2 используется для настройки кластера высокой доступности в этой статье. Если yast2 не открывается с графическим окном, как показано, и выдает ошибку Qt, выполните следующие шаги для установки необходимых пакетов. Если он открывается с графическим окном, вы можете пропустить шаги.

Вот пример ошибки Qt:

Вот пример ожидаемого вывода:

  1. Убедитесь, что вы вошли в систему как пользователь root и настроили SMT для загрузки и установки пакетов.

  2. Перейдите к yast > Программное обеспечение > Управление программным обеспечением > Зависимости , а затем выберите Установить рекомендуемые пакеты .

    Примечание

    Выполните шаги на обоих узлах , чтобы получить доступ к графическому представлению yast2 с обоих узлов.

    На следующем снимке экрана показан ожидаемый экран.

  3. В разделе Зависимости выберите Установить рекомендуемые пакеты .

  4. Просмотрите изменения и выберите OK .

    Установка пакета продолжается.

  5. Выбрать Далее .

  6. После успешного завершения установки 9Появится экран 0206, выберите Finish .

  7. Используйте следующие команды для установки пакетов libqt4 и libyui-qt.

     zypper -n установить libqt4


     zypper -n установить libyui-qt

    Yast2 теперь может открывать графическое представление.

Сценарий 3: Yast2 не отображает параметр высокой доступности

Чтобы параметр высокой доступности отображался в центре управления yast2, необходимо установить другие пакеты.

  1. Перейти к Yast2 > Программное обеспечение > Управление программным обеспечением . Затем выберите Software > Online Update .

  2. Выберите шаблоны для следующих элементов. Затем выберите Принять .

    • Серверная база SAP HANA
    • Компилятор C/C++ и инструменты
    • Высокая доступность
    • база сервера приложений SAP

  3. В списке пакетов, которые были изменены для устранения зависимостей, выберите Продолжить .

  4. На странице состояния Выполнение установки выберите Далее .

  5. По завершении установки появится отчет об установке. Выберите Готово .

Сценарий 4: установка HANA завершается с ошибкой сборок gcc

В случае сбоя установки HANA может появиться следующая ошибка.

Чтобы устранить проблему, установите библиотеки libgcc_sl и libstdc++6, как показано на следующем снимке экрана.

Сценарий 5.

Сбой службы кардиостимулятора

Если не удается запустить службу кардиостимулятора, отображается следующая информация.

 sapprdhdb95:/ # systemctl запустить кардиостимулятор
Не удалось выполнить задание зависимостей для pestmaker.service. Подробности смотрите в 'journalctl -xn'.

 sapprdhdb95:/ # журналctl -xn
-- Журналы начинаются в четверг 2017-09-28 09:28:14 по восточному поясному времени, заканчиваются в четверг 28-09-2017 21:48:27 по восточному поясному времени. --
28 сентября, 21:48:27 sapprdhdb95 corosync [68812]: [SERV] Сервисный движок выгружен: карта конфигурации corosync
28 сентября, 21:48:27
28 сентября, 21:48:27
28 сентября, 21:48:27
28 сен 21:48:27 sapprdhdb95 corosync[68812]: [SERV ] Сервисный движок выгружен: кластер corosync закрыт pr
28 сентября, 21:48:27
28 сентября, 21:48:27 sapprdhdb95 corosync [68812]: [SERV] Механизм службы выгружен: кворум кластера corosync
28 сентября, 21:48:27 sapprdhdb95 corosync [68812]: [SERV] Служба выгружена: профиль corosync загружается с
28 сентября, 21:48:27 sapprdhdb95 corosync [68812]: [MAIN] Corosync Cluster Engine нормально завершает работу
28 сентября, 21:48:27 sapprdhdb95 systemd[1]: сбой зависимости для Pacemaker High Availability Cluster Manager
-- Тема: Произошла ошибка устройства кардиостимулятора.
-- Определено: systemd
-- Поддержка: https://lists.freedesktop.org/mailman/listinfo/systemd-devel
--
-- Произошел сбой службы кардиостимулятора устройства.
--
-- Результат - зависимость.

 sapprdhdb95:/ # tail -f /var/log/messages
2017-09-28T18:44:29.675814-04:00 sapprdhdb95 corosync[57600]: [QB] отзыв серверных сокетов
2017-09-28T18:44:29.676023-04:00 sapprdhdb95 corosync [57600]: [SERV] Механизм службы выгружен: служба группы процессов закрытого кластера corosync v1.01
2017-09-28T18:44:29.725885-04:00 sapprdhdb95 corosync[57600]: [QB] отзыв серверных сокетов
2017-09-28T18:44:29.726069-04:00 sapprdhdb95 corosync [57600]: [SERV] Механизм службы выгружен: служба кворума кластера corosync v0.1
2017-09-28T18:44:29.726164-04:00 sapprdhdb95 corosync[57600]: [SERV] Сервисный движок выгружен: служба загрузки профиля corosync
2017-09-28T18:44:29.776349-04:00 sapprdhdb95 corosync[57600]: [MAIN] Corosync Cluster Engine нормально завершает работу
2017-09-28T18:44:29.778177-04:00 sapprdhdb95 systemd[1]: сбой зависимости для Pacemaker High Availability Cluster Manager.
2017-09-28T18:44:40.141030-04:00 sapprdhdb95 systemd[1]: [/usr/lib/systemd/system/fstrim.timer:8] Неизвестное lvalue «Постоянное» в разделе «Таймер»
2017-09-28T18:45:01.275038-04:00 sapprdhdb95 cron[57995]: pam_unix(crond:session): сеанс открыт для пользователя root пользователем (uid=0)
2017-09-28T18:45:01.308066-04:00 sapprdhdb95 CRON[57995]: pam_unix(crond:session): сеанс закрыт для пользователя root

Чтобы это исправить, удалите следующую строку из файла /usr/lib/systemd/system/fstrim.timer :

 Persistent=true

Сценарий 6: Node2 не может присоединиться к кластеру

Следующая ошибка появляется, если есть проблема с присоединением node2 к существующему кластеру через 9Команда 0083 ha-cluster-join .

 ОШИБКА: невозможно получить ключи SSH с <основного узла>

Чтобы это исправить:

  1. Выполните следующие команды на обоих узлах .

     ssh-keygen -q -f /root/.ssh/id_rsa -C 'Внутренний кластер' -N ''
кошка /root/. ssh/id_rsa.pub >> /root/.ssh/authorized_keys

  2. Подтвердите, что node2 добавлен в кластер.

Дальнейшие действия

Дополнительную информацию о настройке SUSE HA можно найти в следующих статьях:

  • Сценарий оптимизации производительности SAP HANA SR (веб-сайт SUSE)
  • Ограждения и ограждающие устройства (веб-сайт SUSE)
  • Будьте готовы к использованию кластера Pacemaker для SAP HANA — часть 1: основы (блог SAP)
  • Будьте готовы к использованию кластера Pacemaker для SAP HANA — часть 2: отказ обоих узлов (блог SAP)
  • Резервное копирование и восстановление ОС

Все, что вам нужно знать о фехтовании

Фехтование является одним из пяти видов спорта, которые были постоянными элементами Олимпийских игр с тех пор, как в 1896 году были проведены первые современные Игры. рефлексы и большая умственная сила.

В то время как деятельность берет свое начало в Европе , Китае и США добились успеха на недавних Играх, в то время как Рубен Лимардо выиграл вторую олимпийскую золотую медаль в истории Венесуэлы в Лондоне 2012.

Что такое фехтование?

Свидетельства боев на мечах восходят к Древнему Египту в 1190 г. до н.э., а схватки и дуэли продолжались до 18 века.

Фехтование изначально было формой военной подготовки и начало превращаться в вид спорта в 14 или 15 веке как в Германии , так и в Италии .

Немецкие мастера фехтования организовали первые гильдии, наиболее известной из которых была 9-я0205 Марксбрудер из Франкфурта в 1478 году.

Популярность этого вида спорта возросла в 17 и 18 веках в связи с изобретением оружия с уплощенным наконечником, известного как фольга , набора правил, регулирующих площадь цели, и маска из проволочной сетки .

Одним из первопроходцев фехтования как вида спорта был итальянец Доменико Анджело , обучавший аристократических британцев искусству фехтования на мечах в своей академии в Сохо, Лондон, во второй половине 18 века.

Книга Анджело ‘L’Ecole des Armes’ (“Школа фехтования”) заложила основы осанки и работы ног, которые живут и по сей день.

Популярность этого вида спорта также росла во Франции, где Camille Prevost собрал первые базовые конвенты, хотя в Лондоне состоялись первые официальные соревнования по фехтованию на первом Большом военном турнире и Assault at Arms в 1880 году.

Любитель Ассоциация гимнастики и фехтования (теперь Британская гимнастика) разработал официальные правила в 1896 году, в том же году, когда этот вид спорта появился на первых современных Олимпийских играх в Афинах.

Хронофотография фехтовальщика, выполняющего укол шпагой, сделанная Этьеном Жюлем Марей (1830-1903) в 1890 году.

В основном это связано с безопасностью, областью, которая требовала срочного внимания после смерти Москвы 19Золотой призер 80 рапиры Владимир Смирнов на чемпионате мира 1982 года, когда сломанное лезвие Матиаса Бера пронзило мозг россиянина через его маску.

После той трагической аварии маски и нагрудники вокруг них подлежат строгой проверке.

Все маски должны пройти 12-килограммовый «тест на продавливание» с версиями, одобренными FIE, обязательными для чемпионатов мира и Олимпийских игр, изготовленными из нержавеющей стали, а маски, не относящиеся к FIE, обычно изготавливаются из сетки из углеродистой стали.

Маски обычно имеют съемную внутреннюю подкладку для легкой стирки.

Шейные нагрудники обычно изготавливаются из кевлара , или другого прочного синтетического волокна и выдерживают усилие в 1600 ньютонов.

Маска для фехтования из Германии с шейным нагрудником, ожидающая использования в соревнованиях по рапире на Европейских играх 2015 года в Баку

Кевлар в сочетании с прочным хлопком или нейлоном используется для большей части остального оборудования, хотя это требуется только для выдерживания 800 ньютонов.

Включает в себя куртку , нижний слой, проходящий до середины руки с мечом, известный как пластрон , перчатку для руки с мечом, бриджи или короткие брюки, которые заканчиваются прямо перед коленом, и носки .

Также под курткой носят пластиковые нагрудники, которые являются обязательными для женщин, а некоторые мужчины предпочитают их использовать.

Обувь может представлять собой универсальную спортивную обувь с более тонкой подошвой и закругленным профилем, которая используется в ракеточных видах спорта или гандболе.

Последние элементы снаряжения позволяют автоматически регистрировать удары: ламе , электропроводящая одежда, надеваемая на зону подсчета очков для каждого типа фехтовального меча, и шнур для тела , который соединяется с оружием.

Оружие

В олимпийском фехтовании используются три фехтовальных клинка – рапира, шпага и сабля – каждый из которых имеет разный состав, технику и целевые зоны.

фольга имеет максимальный вес 500 грамм и является колющим оружием. Только кончик лезвия считается целевым участком туловища, покрытого ламе.

Шпага также является колющим оружием, но имеет максимальный вес 775 грамм. Опять же, учитывается только кончик лезвия, но целевой областью является все тело, поэтому ламе нет.

Сабля — рубяще-колющее оружие с максимальным весом 500 грамм. Все лезвие может поразить целевой областью верхнюю половину тела, покрытую ламе, включая лицевую маску и шейный нагрудник, которые также должны быть изготовлены из проводящего материала.

Подсчет очков

Из-за того, что удары невероятно трудно оценить невооруженным глазом, электрический прибор подсчета очков был введен в 1933 году сначала для шпаги с рапирой, затем в 1956 году и, наконец, для сабли в 1988 году.

Он работает, когда лезвие ( только наконечник для рапиры и сабли) вступает в контакт с целевой областью, замыкая электрическую цепь и вызывая красный или зеленый свет в зависимости от того, какой спортсмен приземлился.

Быстрая работа ног и равновесие важны для фехтовальщика как в атаке, так и в защите.

Все три дисциплины проходят на трассе длиной 14 м и шириной 1,5–2 м. Отступление от конца трассы приносит очко противнику.

Побеждает тот, кто первым наберет 15 очков, действие происходит в течение трех трехминутных периодов, разделенных минутными интервалами. Часы останавливаются между каждой «фразой», когда два фехтовальщика возвращаются в исходное положение.

Фехтование на рапирах

Рапира, пожалуй, самая знакомая из трех дисциплин, хотя она и не входила в 1908 Игры проходят в Лондоне.

У него наименьшая целевая площадь, учитывается только туловище, а очки начисляются через систему «право проезда» .

Чтобы фехтовальщик получил очко, он или она должен приземлиться острием лезвия в зачетную зону, инициировав, по мнению судьи, атаку.

Выпад вперед это обычная форма атаки, хотя это может быть парирование с фехтовальщиком на задней ноге, затем запуск Ответный удар .

Существует также «ударная атака» , когда один фехтовальщик бьет по лезвию своего противника, чтобы получить преимущество, а затем атакует.

Удар острием лезвия, приземляющимся вдали от целевой области с полосой отчуждения, приводит к окончанию фразы без очков , даже если после этого противник приземляется в цель.

Легкость рапиры также допускает возможность атаки щелчком , когда лезвие можно почти бросить и согнуть при парировании, чтобы забить, хотя нажатие на острие достаточно долго, чтобы зарегистрировать попадание, делает это более трудным.

Фехтование шпагой

Как и рапира, шпага является еще одним точечным оружием, но она значительно тяжелее, что делает невозможным атаку броском.

Два основных отличия заключаются в том, что все тело , включая руку, является зачетной зоной, без «право проезда» в действии.

Это также означает, что оба игрока могут забивать за одновременные попадания, хотя «двойное касание» с равным счетом 14-14 недействительно.

Нет такого понятия, как нецелевое попадание, поэтому фраза будет продолжаться до тех пор, пока не будет набрано очков, если кончик лезвия не коснется пола.

Здесь ударная атака представляет собой быстрое раз-два удара по лезвию противника с последующим прицеливанием в его/ее руку с ответными атаками в руку или руку, более распространенную из-за отсутствия преимущественного пути.

Фехтование на сабле

Сабля — единственный из трех типов фехтовальных мечей, у которого тело лезвия набрало баллов, а также наконечник.

Он легкий, что позволяет использовать атаку щелчком, а также, как и фольга, действует система «право проезда».

Одно из основных различий между саблей и рапирой заключается в том, что попаданий вне цели не останавливают действие с фразой, продолжающейся до тех пор, пока не будет набрано очко. Таким образом, если фехтовальщик с преимущественным правом приземления не попадает в цель, его / ее противник может выиграть очко, приземлившись в цель.

Если оба фехтовальщика приземляются в цель, как в случае с рапирой, судья присуждает очко тому, кто имеет преимущество, а не тому, кто приземляется первым.

Олимпийское фехтование сквозь годы

Сабля — единственное постоянное оружие в истории Олимпийских игр, а шпага дебютировала в Париже в 1900 году. соревнования, индивидуальная рапира, добавлены в Париже в 1924 году.

Женские командные соревнования на рапирах были добавлены в Риме в 1960 году, а оба соревнования по шпаге были представлены в Атланте в 1996 году. на трех последних Олимпийских играх отсутствовали данные по полу, в Токио-2020 будет проведен полный набор индивидуальных и командных соревнований9.0015

Самым титулованным фехтовальщиком в истории Олимпийских игр является итальянец Эдоардо Манджаротти , который выиграл шесть золотых, пять серебряных и две бронзовые медали на пяти Играх, несмотря на то, что его карьера была прервана Второй мировой войной.

Он дебютировал на Олимпийских играх в Берлине в 1936 году в возрасте всего 17 лет, выиграв командное золото на шпагах, а затем 12 лет ждал своего следующего выступления в Лондоне в 1948 году, где он завоевал три медали.

Четыре года спустя в Хельсинки Манджаротти выиграл два золота в командном и личном зачетах на шпагах, а также серебро в обоих соревнованиях на рапирах.

Два командных золота последовали в Мельбурне в 1956 году, а также индивидуальная бронза на шпагах, прежде чем он выиграл четвертое командное золото на шпагах и командное серебро на рапирах на своей земле в Риме в 1960 году в возрасте 41 года.

Манджаротти остается самым титулованным олимпийцем Италии, хотя и соотечественником Nedo Nadi может похвастаться самым впечатляющим трофеем, выиграв шесть золотых медалей, включая индивидуальное золото на рапире, шпаге и сабле на Играх в Антверпене в 1920 году.

Эдоардо Манджаротти и сборная Италии по шпагам с золотыми медалями на Риме 1960 рядом с Великобританией (серебро) и Советским Союзом (бронза)

Также на шести золотых медалях находится еще одна итальянка, Валентина Веццали .

Она совершила хет-трик среди индивидуальных рапирных титулов из Сиднея 2000 г. в Пекин 2008 г. и выиграла три командных рапирных титула на пяти Играх, начиная с Атланты 1996 года. , который остается единственным спортсменом, выигравшим одно и то же на шести Олимпийских играх.

Что делает этот подвиг еще более примечательным, так это то, что его пробег из Лос-Анджелеса 1932 года в Рим 1960 года включает в себя отмену Игр 1940 и 1944 годов из-за Второй мировой войны, а его последнее золото досталось в возрасте 50 лет .

Геревич также выиграл индивидуальное золото на саблях в Лондоне в 1948 году и взял командную бронзу на рапирах в 1952 году, в общей сложности семь золотых, одна серебряная и две бронзовые медали.

Аладар Геревич из Венгрии на вершине пьедестала после завоевания своего шестого командного золота на саблях и седьмого места в турнире Rome 1960

Пал Ковач был с Геревичем в пяти из этих команд с золотыми медалями на саблях и выиграл личный титул в Хельсинки 1952 года, на его счету шесть золотых и одна бронзовая.

Президент МОК Томас Бах также является олимпийским чемпионом по фехтованию.

Бах выиграл командное золото с Западной Германией в Монреале 1976

Ubuntu HA – Агенты забора кардиостимулятора

Из определения ClusterLabs:

Агент ограждения (или Ограждающий агент ) — ресурсный агент класса stonith .

Стандарт агента ограждения предоставляет команды (такие как off и reboot ), которые кластер может использовать для ограждения узлов. Как и в случае с другими классами агентов ресурсов, это обеспечивает уровень абстракции, так что Pacemaker не нужны какие-либо знания о конкретных технологиях ограждения — эти знания изолированы в агенте.

На данный момент бинарный пакет Fence-Agents разделен на две части: забор-агенты-база и забор-агенты-дополнительный . Бинарный пакет Fence-Agents-Base содержит набор проверенных агентов, которые команда Ubuntu Server постоянно тестирует, чтобы убедиться, что все работает должным образом. Все остальные агенты, которые ранее находились в бинарном пакете fence-agents , теперь перемещены в fence-agents-extra .

Бинарный пакет fence-agents-base содержит следующие агенты в последнем выпуске Ubuntu:

  • забор_ipmilan
    • забор_idrac
    • забор_ilo3
    • забор_ilo4
    • забор_ilo5
    • забор_имм
    • забор_ipmilanplus
  • забор_mpath
  • забор_сбд
  • забор_scsi
  • забор_вирш

Все эти агенты в основной и полностью поддерживаются. Остальные агенты в Fence-Agents-Extra поддерживаются восходящим потоком, но они не контролируются командой Ubuntu Server.

Для агентов ограждения, предоставленных fence-agents-base , мы кратко опишем, как их использовать.

забор_ipmilan

Содержимое этого раздела также применимо к следующим агентам ограждения: fence_idrac , fence_ilo3 , fence_ilo4 , забор_ilo5 , забор_imm и забор_ipmilanplus . Все они являются символическими ссылками на fence_ipmilan .

Из руководства:

Fence_ipmilan — это агент ограждения ввода-вывода, который можно использовать с машинами, управляемыми IPMI. Этот агент вызывает программное обеспечение поддержки ipmitool . ПРЕДУПРЕЖДЕНИЕ! Этот агент ограждения может сообщить об успехе до того, как узел будет выключен. Вам следует использовать -m/method onoff , если ваше ограждающее устройство корректно работает с этой опцией.

В системе, которая поддерживает IPMI и с установленным ipmitool , можно настроить ресурс fence_ipmilan с помощью следующей команды:

 $ crm настроить примитив $RESOURCE_NAME stonith:fence_ipmilan \
            ip=$IP\
            иппорт = $ ПОРТ \
            имя пользователя = $ ПОЛЬЗОВАТЕЛЬ \
            пароль=$ПАРОЛЬ\
            ланплюс=1 \
            действие=$ДЕЙСТВИЕ

Где $IP — IP-адрес или имя хоста ограждающего устройства, $PORT — это порт TCP/UDP для подключения, $USER — это имя пользователя и $PASSWD — его пароль, а $ACTION — действия ограждения, которые по умолчанию перезагрузка .

Это один из способов установки fence_ipmilan , для получения дополнительной информации, пожалуйста, проверьте его справочную страницу.

забор_mpath

Из руководства:

fence_mpath — это агент ограждения ввода-вывода, который использует постоянное резервирование SCSI-3 для управления многопутевыми устройствами доступа. Базовые устройства должны поддерживать постоянное резервирование SCSI-3 (SPC-3 или выше), а также подкоманду «preempt-and-abort». 9Агент 0099 Fence_mpath работает, имея уникальный ключ для каждого узла, который должен быть установлен в /etc/multipath.conf . После регистрации один узел станет держателем резервирования, создав резервирование «эксклюзивно для записи только для зарегистрированных» на устройстве (устройствах). В результате только зарегистрированные узлы могут записывать на устройство(а). При отказе узла агент Fence_mpath удалит ключ, принадлежащий отказавшему узлу, с устройства (устройств). Отказной узел больше не сможет записывать на устройство(а). Требуется ручная перезагрузка.

Ресурс fence_mpath можно настроить с помощью следующей команды:

 $ crm настроить примитив $RESOURCE_NAME stonith:fence_mpath \
            pcmk_host_map="$NODE1:$NODE1_RES_KEY;$NODE2:$NODE2_RES_KEY;$NODE3:$NODE3_RES_KEY" \
            pcmk_host_argument = подключаемый модуль \
            pcmk_monitor_action=метаданные \
            pcmk_reboot_action=выкл \
            устройства = $MPATH_DEVICE \
            метапредоставление = снятие ограждения

$NODE1_RES_KEY — это ключ резервирования, используемый этим узлом 1 (то же самое для других узлов с доступом к многоканальному устройству). Убедитесь, что у вас есть reservation_key в разделе по умолчанию внутри /etc/multipath.conf и сервис multipathd был перезагружен после него.

Это один из способов настроить fence_mpath , для получения дополнительной информации, пожалуйста, проверьте его справочную страницу.

забор_сбд

Из руководства:

fence_sbd — это агент ограждения ввода-вывода, который можно использовать в средах, где можно использовать sbd (общее хранилище).

Если в системе настроено SBD (блоковое устройство STONITH), можно настроить ресурс fence_sbd с помощью следующей команды:

 $ crm настроить примитив $RESOURCE_NAME stonith:external/sbd

Это один из способов настроить fence_sbd , для получения дополнительной информации, пожалуйста, проверьте его справочную страницу.

забор_scsi

Из руководства:

fence_scsi — это агент ограждения ввода-вывода, который использует постоянное резервирование SCSI-3 для управления доступом к общим устройствам хранения. Эти устройства должны поддерживать постоянное резервирование SCSI-3 (SPC-3 или выше), а также подкоманду «preempt-and-abort». Fence_scsi Агент работает, заставляя каждый узел в кластере регистрировать уникальный ключ на устройстве(ах) SCSI. Ключ резервирования генерируется из «идентификатора узла» (по умолчанию) или из «хэша имени узла» (РЕКОМЕНДУЕТСЯ) путем настройки параметра «ключ_значение». Использование хэша рекомендуется для предотвращения проблем при удалении узлов из кластера без полного перезапуска кластера. После регистрации один узел станет держателем резервирования, создав резервирование «эксклюзивно для записи только для зарегистрированных» на устройстве (устройствах). В результате только зарегистрированные узлы могут записывать на устройство(а). Когда происходит сбой узла, Fence_scsi агент удалит ключ, принадлежащий вышедшему из строя узлу, с устройства (устройств). Отказной узел больше не сможет записывать на устройство(а). Требуется ручная перезагрузка.

Ресурс fence_scsi можно настроить с помощью следующей команды:

 $ crm настроить примитив $RESOURCE_NAME stonith:fence_scsi \
            pcmk_host_list="$NODE1 $NODE2 $NODE3" \
            устройства=$SCSI_DEVICE\
            метапредоставление = снятие ограждения

Параметр pcmk_host_list содержит список узлов кластера, которые могут получить доступ к управляемому устройству SCSI.

Это один из способов настроить fence_scsi , для получения дополнительной информации, пожалуйста, проверьте его справочную страницу.

забор_вирш

Из руководства:

fence_virsh — это агент ограждения ввода-вывода, который можно использовать с виртуальными машинами, управляемыми libvirt. Он регистрируется через ssh на dom0 и там запускает команду virsh, которая все работает. По умолчанию для правильной работы virsh требуется учетная запись root. Поэтому вы должны разрешить вход по ssh в файле sshd_config.

Ресурс fence_virsh можно настроить с помощью следующей команды:

 $ crm настроить примитив $RESOURCE_NAME stonith:fence_virsh \
            ip=$HOST_IP_АДРЕС \
            логин=$HOST_USER \
            идентификационный_файл=$SSH_KEY\
            plug=$УЗЕЛ \
            сш = правда \
            use_sudo = истина

Это один из способов настроить fence_virsh , для получения дополнительной информации, пожалуйста, проверьте его справочную страницу.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
