Устройство паяльной станции с феном – Устройство паяльных станций с феном

alexxlab | 21.12.2019 | 0 | Разное

Содержание

Как сделать паяльную станцию своими руками?

Современные детали для изготовления электронных приборов крайне чувствительны к перегреву, поэтому для их пайки многие самодельщики задумываются, как сделать паяльную станцию своими руками. Можно приобрести готовую станцию для пайки, но цена подобного изделия высокая. Это побуждает приступить к изготовлению небольшой установки самостоятельно.

Конструкции, предлагаемые мастерами, различаются по сложности исполнения. Некоторые специалисты предлагают настолько сложные конструкции, что повторить их работу сумеет только весьма искусный мастер. Для большинства пользователей нужны недорогие по комплектующим деталям и простые в исполнении конструкции.

Назначение

Чтобы создать современный гаджет или иное изделие, в основе которого используются микросхемы, нужно выполнить качественные швы в ограниченном пространстве. Пайка некоторых деталей производится при значительном усилении, даже под микроскопом. Только наличие паяльной станции дает возможность добиваться удовлетворительных характеристик в работе.

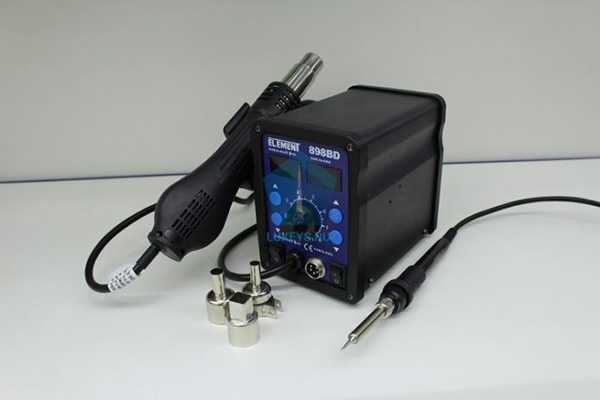

Покупные станции обязательно включают в состав несколько основных компонентов:

  • Контрольно-управляющий модуль. Он помогает пользователю ориентироваться на режимы работы: сила тока, напряжение, температура жала, расход воздуха и ряд иных показателей.
  • Паяльник, способный расплавлять определенный тип припоя. Перегрев гораздо выше заданных значений вызывает образование шлака, который не позволяет добиваться приемлемого качества.
  • Пинцет с внутренним нагревателем способен помочь в монтаже и демонтаже микроэлементов и SMD-компонентов.
  • Фен с терморегулятором для прогрева локального пространства и пайки групп контактов (микросхем) окажет помощь в сложном пространстве.
  • Инфракрасный тепловой источник для прогрева большой площади на платах, а также групповой монтаж.
  • Направленный тепловой излучатель для точечного нагрева пространства поможет выполнить миниатюрную работу.
  • Приспособления для отсоса припоя после выпайки деталей.
  • Вспомогательная арматура, держатели, специальные приспособления для пространственного соединения деталей. Антистатические устройства для мастера, а также коврики для размещения деталей и комплектующих.

Кроме перечисленного, станции комплектуются стойками для размещения инструмента с пружинными держателями. В зависимости от сложности и комплектации меняется цена на установку.

Цель и задачи применения

Паяльные станции используются в радиотехнике и сопутствующих направлениях производства и творчества. Пользователи применяют инструмент для выполнения разных видов работ.

  1. Пирография – выполнение рисунков с помощью тепловых приспособлений. Нагревая отдельные участки заготовок, добиваются изменения положения термопластичных элементов. Создаются композиции из пластиков одного цвета или многоцветные композиции.
  2. Сваривать пластики, при изготовлении корпусов, шкатулок или иных плоских и пространственных изделий.
  3. Выполнение монтажа, ремонта и иные целевые работы. Некоторые виды работ возможны только при использовании фенов, плавящих частицы пластика, не перегревая его.
  4. Для сборки электронных устройств и приборов.
  5. Пайки и монтажа электронных схем в электронике.
  6. Лужение и подготовка для сложного монтажа массивных деталей и узлов, соединяемых при расплавлении припоя.
  7. Для сварки в ограниченном пространстве.
  8. Пайкой SMD-компонентов, их монтажа и демонтажа на платах.
  9. Для усадки термоусадочной изоляции по завершении работ.

Обзор конструкций паяльных станций

Станции для пайки различаются по назначению, а также комплектации оборудования, входящего в их состав. Их классифицируют по основным параметрам.

Контактные станции

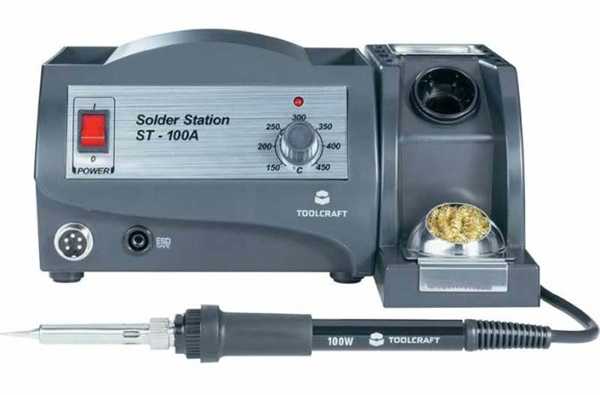

Подобные паяльные станции оборудуются паяльниками, которые взаимодействуют с расплавленными припоями. В их составе имеются сами паяльники со сменными жалами, а также блоки управления, поддерживающие заданный температурный режим.

Наиболее продвинутые конструкции автоматически включаются только в момент изменения положения паяльника в пространстве. Если его помещают на стойку, то питание отключается, нагрев прекращается.

Термовоздушные установки

Нагревать можно не только жало. Нагревается и поток воздуха, который используется для прогрева пространства. Они оснащены вентилятором (некоторые даже можно считать компрессорными) и нагревателем.

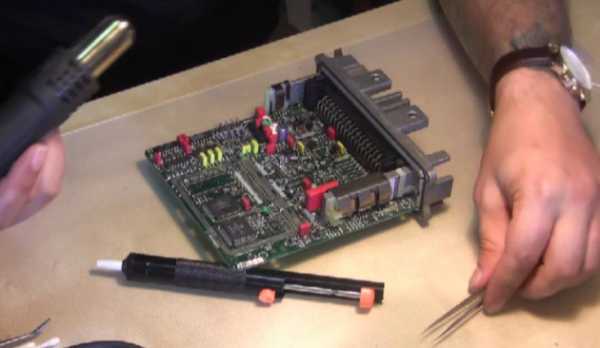

Подобный инструмент способен производить групповой монтаж и демонтаж. Сразу несколько контактов микросхемы припаиваются по всем точкам на плате. Аналогично при необходимости замены производится и демонтаж детали.

Наличие подобных инструментов позволяет эффективно использовать пространство при изготовлении компактных установок.

Инфракрасные приборы

У инструмента с кварцевым и керамическим нагревателями пайка выполняется бесконтактным способом. Сам инструмент используется только для нагревания области пайки. Жало не касается деталей и припоя.

ИК-излучатель расположен на удалении от зоны пайки. Он только прогревает ограниченную площадь в заданном месте.

Общие характеристики

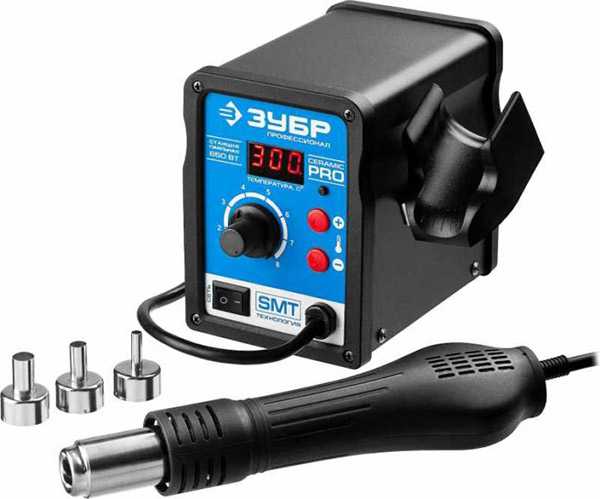

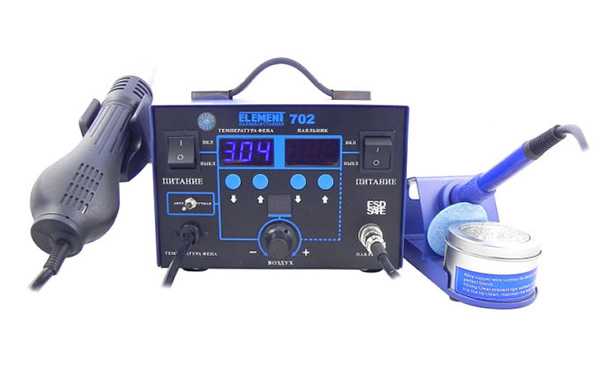

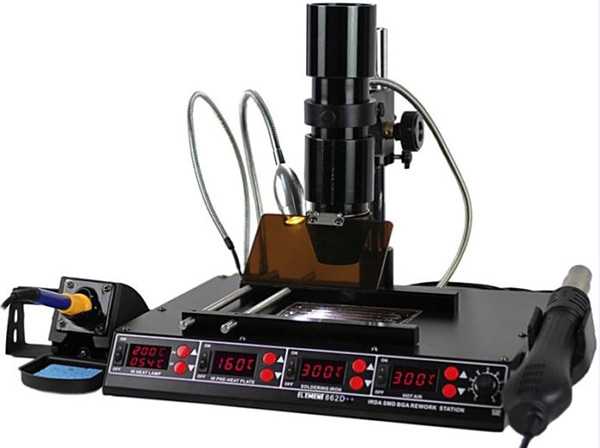

Современная паяльная станция сочетает в своем составе несколько типов оборудования. Главное отличие от бытовых паяльников – это разогрев до заданных параметров. При необходимости легко изменить обрабатываемые пространства и величину нагрева.

Промышленные паяльные станции изготавливаются не только универсальными. Некоторые имеют узкое направление использования:

  • для монтажа на удаленном расположении деталей;
  • для демонтажа элементов;
  • комбинированные устройства;
  • ремонтные установки.

Наиболее развитые конструкции оснащены цифровыми регуляторами.

Аналоговые установки

Аналоговые паяльные станции оснащаются приборами с обратной связью. Их работа регулируется задаваемыми температурными интервалами. При получении сигнала, что достигнут предельный режим, происходит автоматическое отключение прибора.

Некоторые пользователи считают, что подобные устройства помогают выполнять быстрый и качественный монтаж электронных схем и установок.

Изготовление самодельной паяльной станции

Для самодельной паяльной станции необходимо приобрести:

  1. Розетку для подключения паяльника.
  2. Диммер – устройство для регулирования мощности подключаемых электрических приборов.
  3. Набор проводов и метизов для монтажа.
  4. Ламинированный ДВП для изготовления корпуса паяльной станции.

Остается разобраться, как сделать несложное устройство, которое поможет в дальнейшей работе. Кажется, что проще некуда.

Пошаговое изготовление установки

Чтобы изготовить простую паяльную станцию, нужны обычные паяльники. Мощность первого составляет 100 Вт, второй имеет нагреватель на 40 Вт.

Простое включение без промежуточного блока показывает, что на жале паяльника образуется нагар. Он происходит из-за перегрева жала в процессе нагревания. Нужно устройство, которое ограничит температуру нагрева. Для монтажа деталей на плате достаточно только расплавить припой. Застывая, он надежно соединит детали.

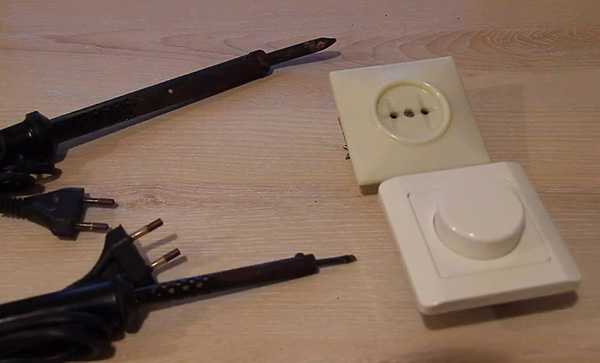

Приобретены основные комплектующие изделия: розетка для внутреннего монтажа; диммер, рассчитанный на 100 Вт.

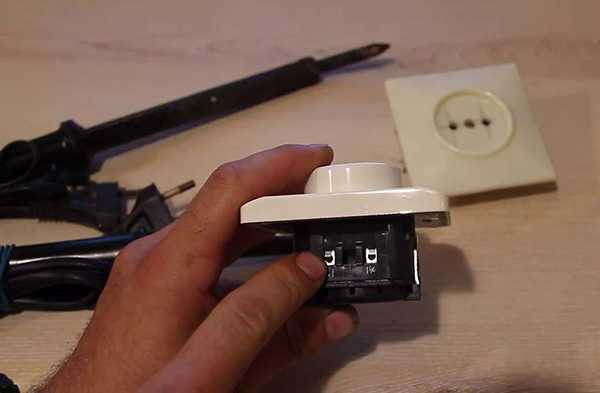

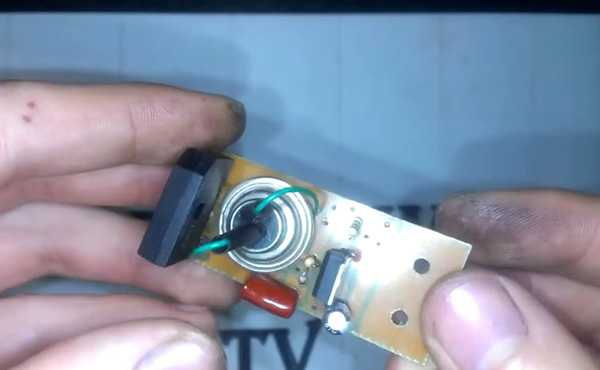

У диммера имеются монтажные отверстия. Одно предназначено для соединения к общей сети, другое используется для подключения к инструменту.

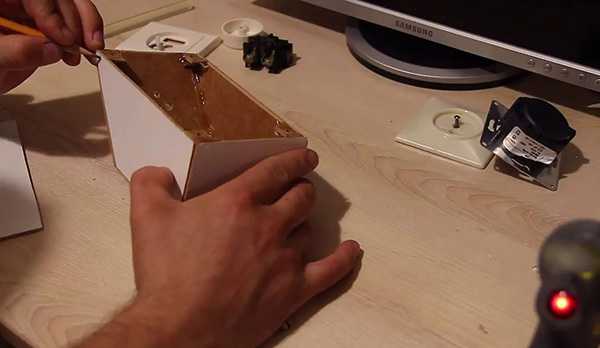

Из ламинированного ДВП выпиливаются детали для изготовления корпуса. С помощью клеевого пистолета будет произведена сборка корпуса в единую пространственную конструкцию.

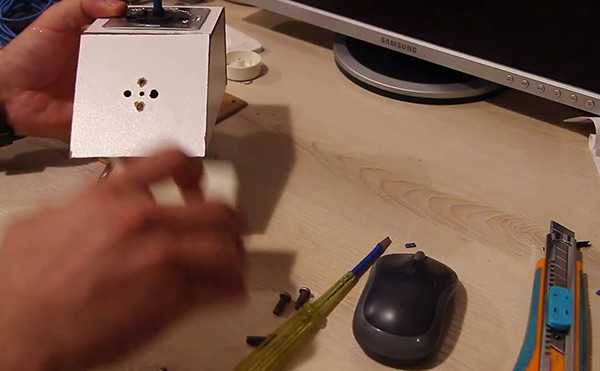

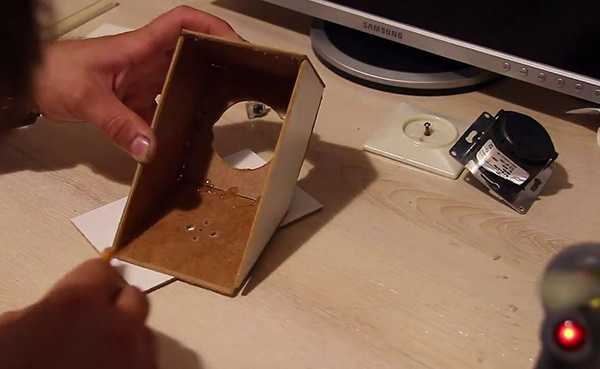

Прорезаны необходимые отверстия и производится спайка деталей. Прибор обретает нужный вид.

Нижняя крышка будет отъемной. Устанавливаются специальные клеммы, для винтов.

Остается установить детали внутрь корпуса паяльной станции.

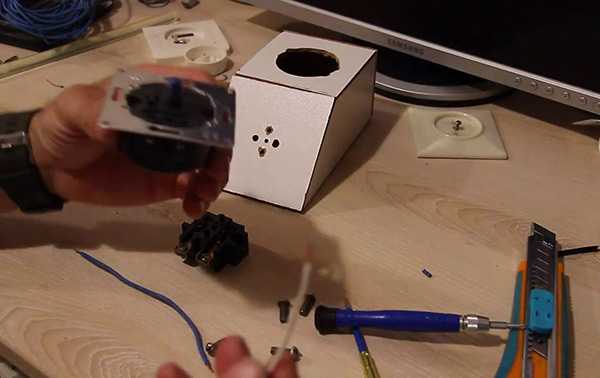

После установки диммера выполняется монтаж розетки.

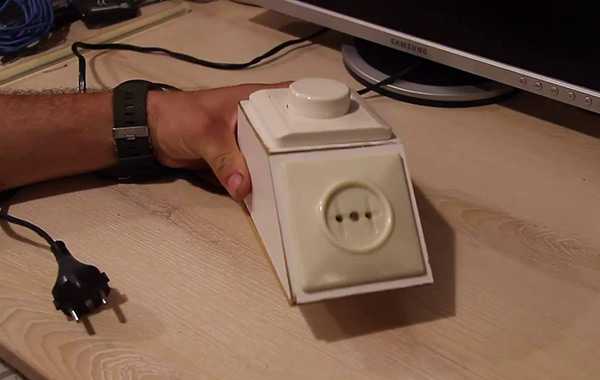

Устройство собрано. Нужно выполнить тестирование. Для удобства работы требуется градуировка.

Включение при установке диммера на максимальную мощность показывает, что перегрев не устранен. Нужно снижать силу тока, подаваемую на паяльник.

Чтобы градуировать паяльную станцию подключение выполняется через амперметр. Его соединяют последовательно нагрузке. Остается только контролировать значение силы тока, отмечая их на диммере.

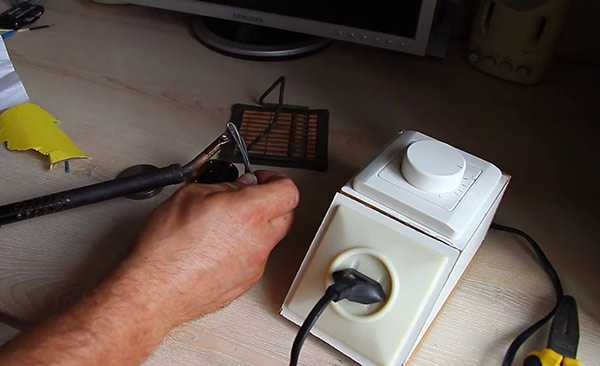

Подводя контакт прибора в вилке паяльника, проверяют величину протекающего тока. Наблюдают за нагревом жала.

Для каждого измеренного значения наносят отметки на неподвижном диске диммера. В дальнейшем достаточно будет устанавливать разные режимы, чтобы контролировать работоспособность паяльника.

Градуируется весь неподвижный диск.

Для любого положения поворотного движка нанесены риски. Им соответствует определенная сила тока, а также и мощность, передаваемая на паяльник.

С помощью припоя определенной марки уточняются температурные значения. Каждой мощности соответствует своя температура разогрева жала.

Паяльная станция работает отлично. Припой на жале не выгорает. Он только расплавился.

Изготовлено работоспособное устройство.

Видео: паяльная станция своими руками.

Изготовление паяльной станции с феном

Для выполнения более сложных работ требуется более сложная паяльная станция. В ее комплекте будет не только паяльник для тонкого и глубокого монтажа. Для работы с группами контактов нужен фен. Он тоже будет создан в качестве дополнительного инструмента.

Пошаговое изготовление станции

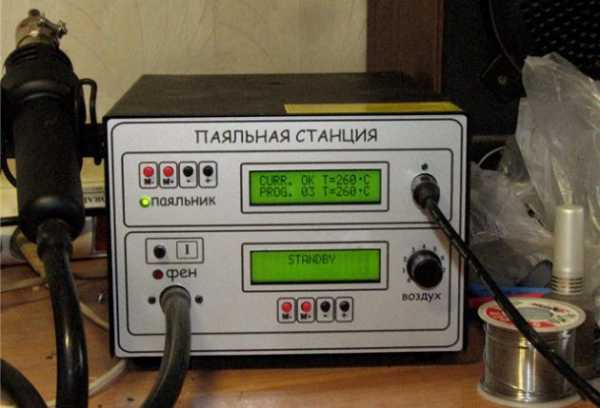

Вот такой вид будет иметь блок управления. Цифровой индикатор покажет температуру разогрева жала и воздушного потока. Общий выключать, ручки управления помогут установить нужный режим.

Предусматривается использование паяльника на 24 В. Он приобретается в интернет-магазине. Нужно приспособить его для установки в паяльной станции. Для управления питанием в паяльнике используется шариковый включатель. При определенном положении шарики включают контакт, в другом положении питание отключается.

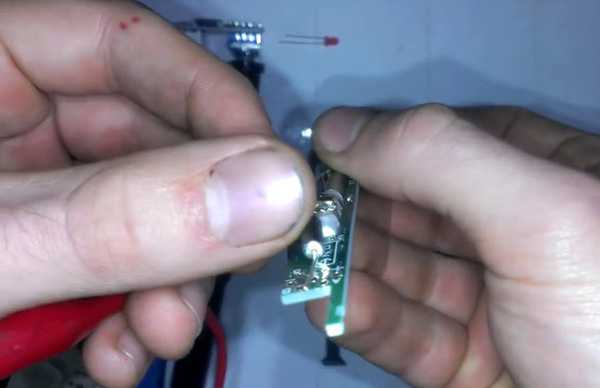

Выполняется установка включателя в корпус паяльника. Меняя положение шарикового контакта, проверяют его работоспособность. Теперь в определенном положении паяльника он выключится сам.

Подключается блок питания. Теперь контролируется нагрев по показаниям индикатора. С паяльником на 24 В основные работы завершены.

Электрический фен также рассчитан на 24 В. В комплекте к нему имеется схема подключения к блоку питания.

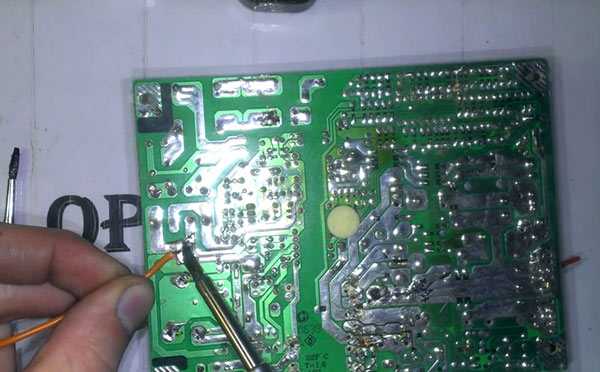

Паяльная станция выполняется по прилагаемым электрическим схемам. Параметры используемых деталей показаны на фото.

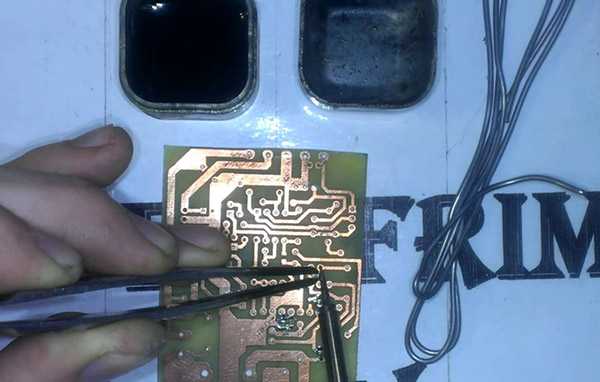

По приложенным схемам спаяна плата для управления режимами работы фена. Поворачивая один регулятор, добиваются изменения скорости вращения крыльчаток вентилятора. Другим регулятором меняется величина напряжения на нагревателе.

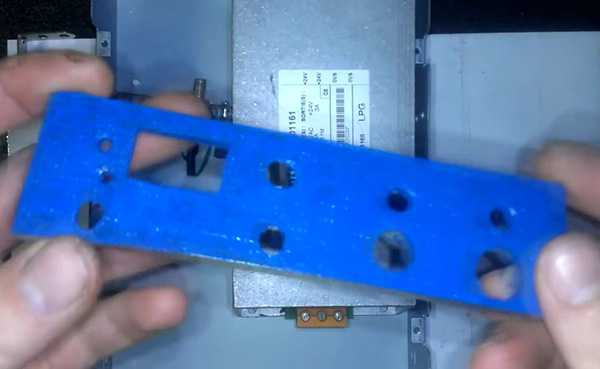

Передняя панель. Ее только вырезали из текстолита. Остается нанести недостающую информацию.

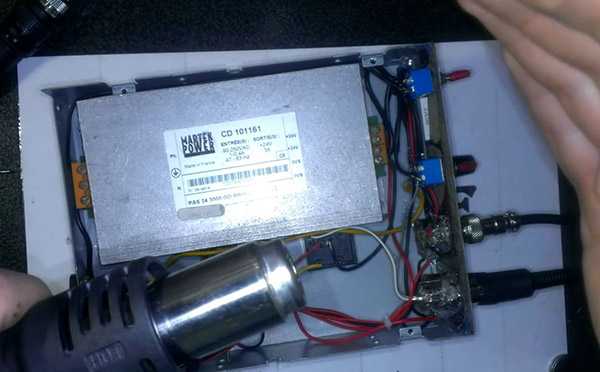

Внутри корпуса от дисковода выполнен монтаж основных элементов паяльной станции.

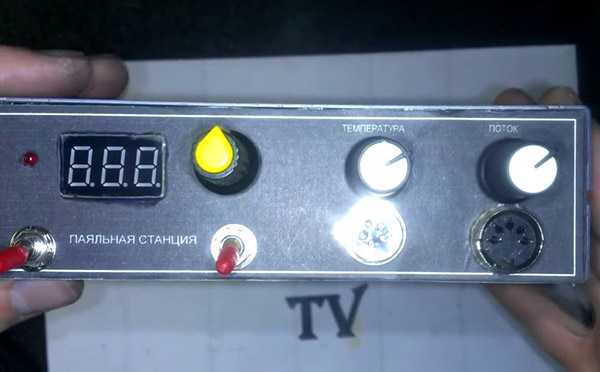

На пленке выполнена печать. Сама пленка с информацией крепится на двухстороннем скотче. Теперь передняя панель получает товарный внешний вид.

Производится тестирование рабочих режимов паяльника.

Включается фен. У него в комплекте имеется несколько наконечников. Они различаются по размерам.

Подставив руку, монтажник проверяет нагрев воздушного потока.

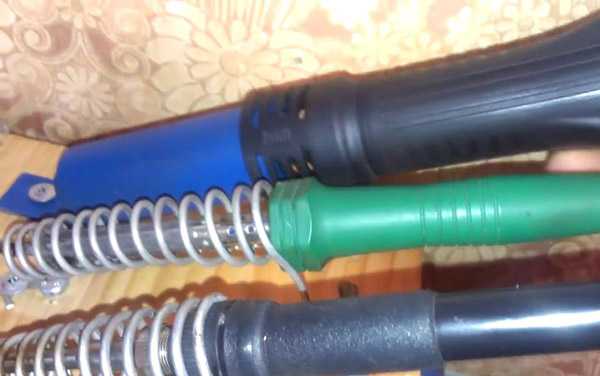

На дополнительной стойке будут размещаться инструменты паяльной станции. Зеленая ручка у обычного паяльника на 220 В.

Тестирование паяльника. Выполняется пайка SMD-компонента.

SMD-компонент припаян грамотно. Тонкий монтаж выполняется с помощью тонкого жала

Жало паяльника меняется довольно легко.

Более мощное жало помогает паять толстые провода.

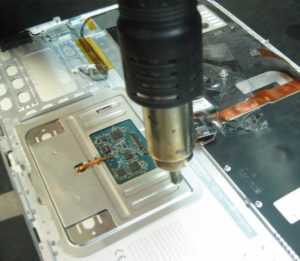

Фен может прогреть площадку достаточно большого размера. Возможен групповой монтаж и демонтаж деталей.

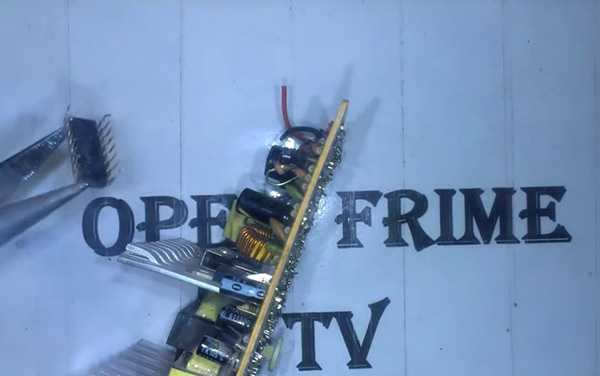

Микросхема через 10 секунд отпаяна.

Тестирование паяльной станции завершено. Она готова к работе.

Паяльная станция помогает мастеру организовать выполнение сложных задач.

metmastanki.ru

Паяльная станция с феном своими руками

Паяльная станция с феном своими руками – довольно простое, но очень полезное устройство. С его помощью можно осуществлять ремонт радиодеталей и других изделий в домашних условиях. Данное приспособление станет достойной заменой дорогостоящему оборудованию, покупка которого не всегда целесообразна.

Принцип работы и общее описание

Паяльной станцией называют особое устройство, которое отличается широким спектром применения в электротехнике. При помощи данного агрегата можно осуществлять индивидуальную или групповую пайку деталей.

Схема паяльного фена

Самодельная паяльная станция способна нагреть до высоких температур металлические отводы и пластик. Она имеет очень простую конструкцию и принцип работы, поэтому для ее изготовления не нужно быть профессионалом.

Размягчение материалов происходит путем их обдува горячим воздухом. Для этого в процесс включается специальная нагревательная спираль. Такие устройства характеризуются высокой точностью направления воздушных масс. Поэтому созданную своими руками паяльную станцию с феном можно относить к категории полупрофессионального оборудования.

Конструкционные особенности

Если решено создать паяльную станцию с феном своими руками, нужно разобраться в ее конструкции. Ее основными составляющими компонентами называют:

  • блок управления. Контролирует все основные рабочие параметры агрегата;
  • паяльник. Непосредственно принимает участие в процессе пайки;
  • пинцет. Необходим для выполнения сборки и разборки деталей, которые устанавливаются на печатную плату;
  • фен. Важное устройство, производящее нагрев узлов, которые собираются;
  • источник тепла. Продуцирует тепловую энергию, необходимую для эффективного протекания всех технологических процессов;
  • устройство для удаления ненужного олова;
  • различные вспомогательные предметы;
  • браслеты для снятия статического напряжения.

Самые конструктивно простые паяльные агрегаты представляют собой комплект из паяльника, контролирующего прибора и подставки. При помощи таких специализированных станций удается не только произвести пайку, но и максимально оптимизировать данный рабочий процесс. В их состав входят детали, позволяющие повысить производительность и обеспечивающие высокую безопасность во время работы.

Технология изготовления паяльной станции из подручных средств

Человек, который владеет элементарными знаниями в области электротехники, сможет собрать паяльную станцию своими руками. Для этого необходимо следовать простым инструкциям, приведенным ниже.

Общие требования к самодельному оборудованию

К самодельному агрегату с феном предъявляются конкретные требования. Он должен обеспечить создание потока воздуха, нагретого до 850°С. Мощность нагревательного элемента не должна превышать 2,6 кВт.

При выборе комплектующих к станции необходимо отдавать предпочтение тем, что имеются в наличии или отличаются невысокой стоимостью. Поэтому целесообразно изготавливать ручной или стационарный агрегат с феном. Последний работает таким образом, что излучатель тепловой энергии находится неподвижно, при этом сама деталь движется. Данный принцип работы создает определенные трудности при осуществлении пайки.

Чтобы повысить эффективность производимых работ, желательно использовать ручной агрегат. Он имеет небольшие размеры и вес, что облегчает эксплуатацию.

Схема импульсного БП для питания миниатюрного паяльного фена

Особенности создания нагревателя

Специалисты рекомендуют самостоятельно изготовить нагреватель их нихромовой проволоки. Она должна иметь диаметр в пределах 0,4-0,8 мм. Необходимо понимать, что большой размер проволоки придаст ей огромный запас прочности, но утруднит достижение оптимальной температуры. Поэтому нецелесообразно применять для этого слишком крупную нить.

Внешний диаметр сформированной нагревательной спирали должен составлять 4-8 мм. Для фиксации созданной детали используют специальное основание, которое устойчиво к воздействию высоких температур. Специалисты рекомендуют отдавать предпочтение керамике. Такое основание можно изъять из обычного бытового фена.

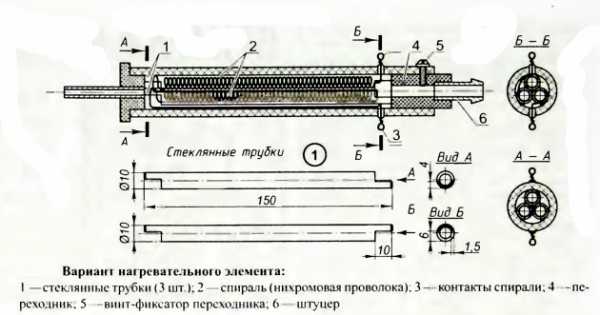

Чертеж для изготовления нагревательного элемента своими руками

Технология формирования нагнетателя горячего воздуха

Чтобы созданная самодельная станция работала эффективно, необходимо оснастить ее вентилятором небольших размеров. Его можно изъять со старого фена или другого ненужного бытового прибора. Вентилятор должен обеспечивать воздушным потоком в 20 л/мин.

Допускается применение воздушного компрессора, который обычно ставят на аквариумы. Чтобы агрегат работал более эффективно, его дополняют ресивером. Для этой цели можно взять обычную пластиковую бутылку.

Формирование корпуса станции с феном

Для создания корпуса паяльной станции необходимо использовать термостойкие материалы. Это можно сделать несколькими способами, используя такие варианты:

  • керамика. По обеспечению безопасности отличное, но очень дорогое решение;
  • частичная теплоизоляция канала, по которому передвигается нагретый до высоких температур воздух;
  • старый корпус от любого бытового прибора. Должен быть объемным и не подвергаться разрушению от высокой температуры.

Сборка и обеспечение работоспособности оборудования

Чтобы созданная паяльная станция работала эффективно, в ее конструкцию добавляют включатель и устройство для регулировки основных рабочих параметров. Последний агрегат должен задавать оптимальную температуру воздуха и скорость его перемещения. Чтобы добиться данной цели, в состав оборудования включают реостаты. С их помощью можно осуществить плавную регулировку мощности.

Создание станции необходимо начинать с формирования спирали. Ее наматывают на качественный изолятор и сверху накрывают стекловолокном. Концы спирали в результате должны выходить наружу. Полученную деталь укладывают в корпус с готовой теплоизоляцией. Спираль в последующем соединяют с силовым проводом, к которому подключен выключатель. С тыльной стороны корпуса монтируют нагнетатель воздуха.

Сборка паяльника с феном своими руками

Каких ошибок можно избежать в процессе сборки?

Сделанная своими руками паяльная станция не может состоять только из нагревательной спирали и вентилятора. Данный прибор нельзя смастерить из простого фена. В таком случае он не сможет расплавить даже олово. Поэтому забывать о дополнительном оснащении не стоит.

С целью увеличения температуры нагрева не нужно уменьшать частоту вращения вентилятора и диаметр выходного отверстия. Это приведет только к расплавлению корпуса и выходу из строя других составляющих деталей оборудования.

Видео: Простая паяльная станция с феном своими руками

promzn.ru

СХЕМА ПАЯЛЬНОЙ СТАНЦИИ

   Давно мечтал о паяльной станции, хотел пойти и купить - но как-то не по карману мне было. И решил сделать сам, своими руками. Купил фен от Luckey-702, и начал потихоньку собирать по приведенной схеме ниже. Почему выбрал именно эту электросхему? Так как видел фото готовых станций по ней и решил, что она рабочая на 100%.

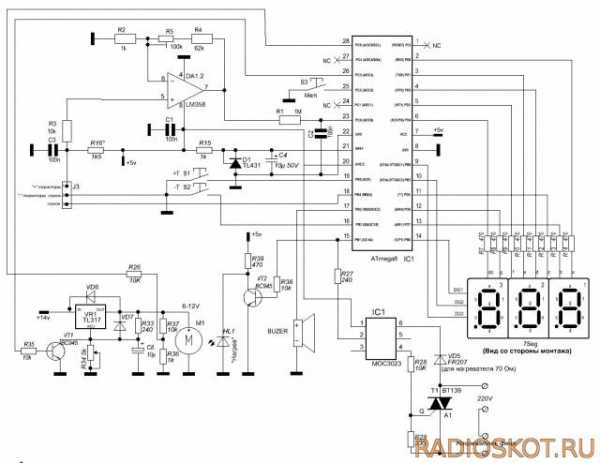

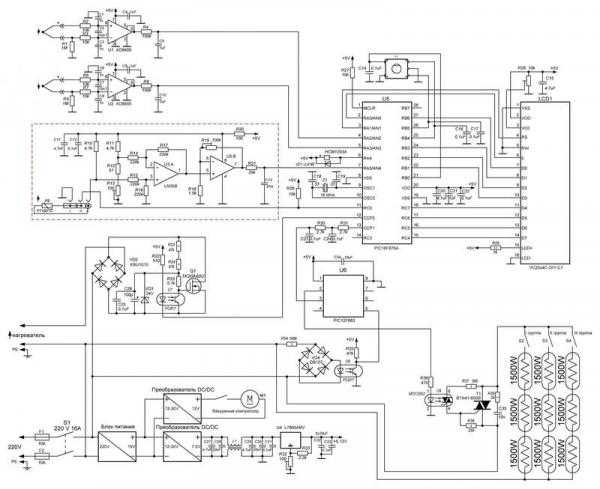

Принципиальная схема самодельной паяльной станции

   Схема простая и довольно неплохо работает, но есть нюанс - очень чувствительная к наводкам, поэтому желательно навешать побольше керамики в цепи питания микроконтроллера.  И по возможности сделать плату с симистором и оптопарой на отдельной печатной плате. Но я так не делал, для экономии стеклотекстолита. Сама схема, прошивка и печатка прилагаются в архиве, только прошивка под индикатор с общим катодом. Фьюзы для МК Atmega8 на фото ниже.

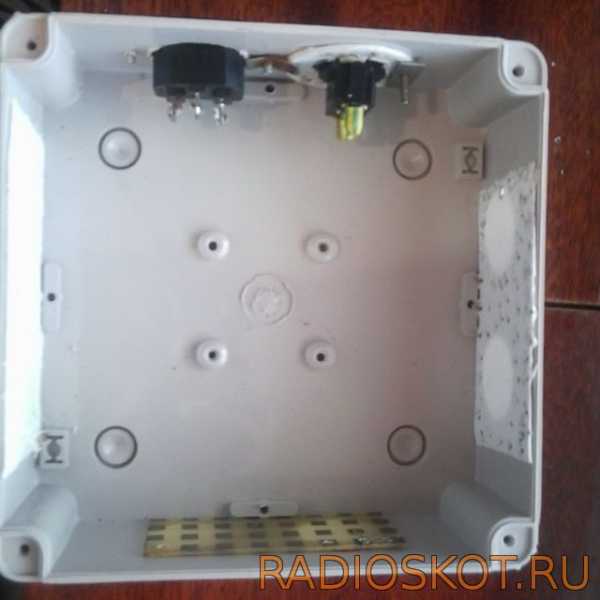

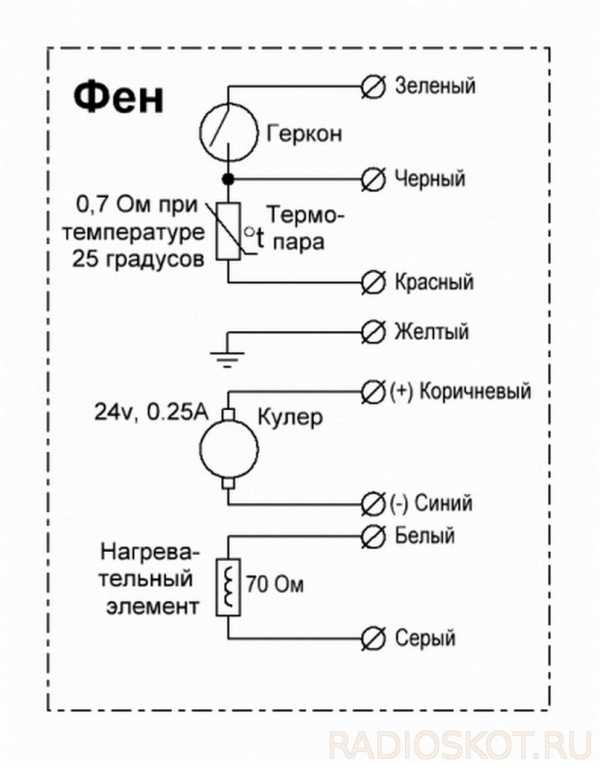

   Для начала разберите ваш фен и определите  на какое напряжение у вас стоит моторчик, потом подключите все провода к плате кроме нагревателя (полярность термопары можно определить подключив тестер). Примерная распиновка проводов фена Luckey 702 на фото ниже, но рекомендую разобрать свой фен и посмотреть что и куда идет, сами понимаете - китайцы, они такие!

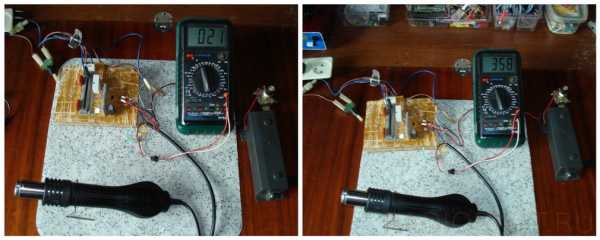

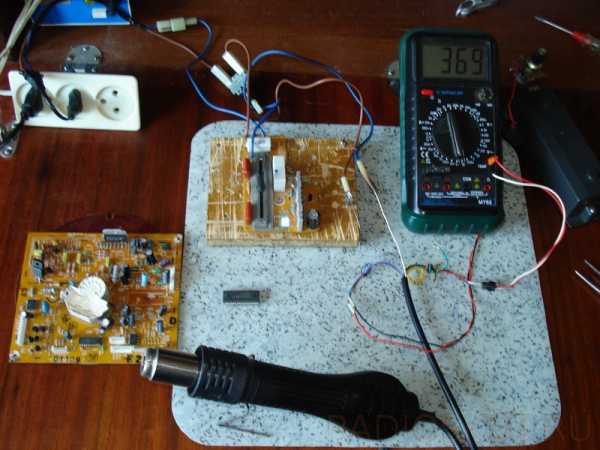

   Затем подайте питание на плату и переменным резистором R5 настройте показания индикатора на комнатную температуру, потом отпаяйте резистор на R35 и подстроечником R34 отрегулируйте напряжение питания моторчика. А если он у вас на 24 вольт, то отрегулируйте 24 вольт. И после этого померяйте напряжение на 28 ноге МК - там должно быть 0,9 вольт, если это не так пересчитайте делитель R37/ R36 (для 24 вольтового моторчика соотношение сопротивлений 25/1, у меня 1 кОм и 25 кОм), напряжение на 28 ноге 0,4 вольт – минимальные обороты, 0,9 вольт максимальные обороты. После этого можете подключить нагреватель и если понадобится откорректировать температуру подстроечником R5.

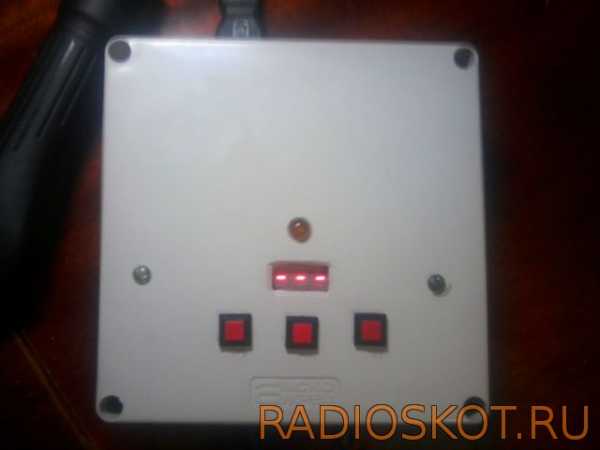

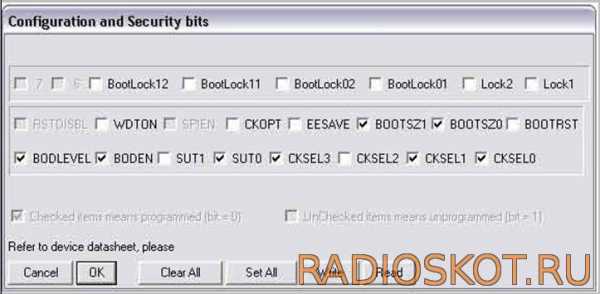

   Немного об управлении. Есть три кнопки для управления: Т+ ,Т-, М. Первые две изменяют температуру, нажимая один раз кнопку значение меняется на 1 градус, если удерживать то значения начинают быстро меняться. Кнопка М - память позволяет запоминать три значения температуры, стандартно это 200, 250 и 300 градусов, но вы можете изменить их как вам удобно. Для этого надо нажать кнопку М и удерживать пока не услышите дважды подряд сигнал бипера, тогда можете кнопками Т+ и Т- изменять температуру.

   В прошивке есть функция охлаждения фена, кладя фен на подставку он начинает охлаждаться моторчиком, при этом нагреватель выключается и пока не остынет до 50 градусов моторчик не выключается. Когда фен на подставке, когда холодный или обороты двигателя меньше нормальных допустимых (на 28 ноге меньше 0,4 вольт) - на дисплее будет три черточки.

   Подставка должна быть с магнитом, желательно посильнее или неодимовым (от винчестера). Так как в фене есть геркон который переводит фен в режим охлаждения когда он на подставке. Я пока что еще не сделал подставку.

   Фен можно остановить двумя способами - кладя на подставку или скручивая обороты моторчика до нуля. Ниже фото моей готовой паяльной станции.

Видео работы паяльной станции

   В общем схема, как и предполагалось, вполне толковая - можете смело повторять. С уважением, AVG.

   Форум по самодельным станциям

   Обсудить статью СХЕМА ПАЯЛЬНОЙ СТАНЦИИ




radioskot.ru

Как пользоваться паяльной станцией

Статьи Как пользоваться паяльной станцией

Приобретение первой паяльной станции - важный шаг, но далеко не последний, ведь предстоит большая работа по освоению данного оборудования. Конечно, каждый мечтает поскорее очистить стол от ненужных вещей для паяльника, а потом засесть над устройством и сразу стать радиолюбителем. Но в реальности всё бывает не так просто и скоро, поскольку данный тип оборудования отличается от обычного паяльника, так что требуется привыкнуть к нему и освоить правила использования.

Разновидности паяльных станций

Сначала надо определиться, какой тип паяльной станции у вас имеется, поскольку каждый вид отличается конкретными принципами действия. Обычная станция имеет контактный паяльник. Если же вместо него установлен особый термофен, перед вами термовоздушная станция.

Также выпускают смешанное оборудование, где есть и паяльник для контактной работы, и маленький фен. Инфракрасные станции не рекомендуются для использования новичкам, в первую очередь, из-за высокой стоимости (иногда цена уравнена к бюджету на целый автомобиль).

Без тщательного изучения технических нюансов можно с уверенностью сказать, что все из указанных паяльных станций схожи меж собой, поскольку в основе лежит блок управления. В нем размещена управляющая электроника и трансформатор. В дешевых моделях - аналоговые элементы управления, а в дорогих - качественные цифровые компоненты. Теперь стоит остановиться на каждой категории станций подробнее.

  • Контактная модель комплектуется разборными пальяниками со съемными нагревательными элементами. Часто в таких устройствах можно заменить жало для конкретного вида пайки. Многие контактные станции выпускают для опытных пользователей, так что всегда можно подобрать для оборудования отдельные аксессуары, помогающие в некоторых сложных и нестандартных видах работ.
  • Паяльная станция с термофеном в блоке управления может содержать вентилятор или компрессор. Также последний элемент могут размещать прямо в фене. Припой при работе с феном нагревается за счет горячих воздушных масс, так что можно равномерно прогревать не один контакт, а всю деталь. С помощью термофена можно отпаивать и многовыводные компоненты.
  • Смешанные станции от некоторых производителей могут иметь оловоотсос, но цена на оборудование при этом будет в несколько раз выше.
  • Инфракрасные устройства вместо фена или контактного паяльника обладают нагревательным элементом инфракрасного типа. Стоят они дороже всех остальных паяльных станций, но и помогают даже в работе со сложными элементами.

Базовые правила при работе с паяльной станцией

В целом, использование такого оборудования не выглядит сложнее, чем работа обычным паяльником. Наоборот, станция обеспечивает удобство и комфорт пайки. Можно выявить некоторые соответствия между конкретными видами устройств и видами проводимых работ:

  • Контактная станция позволяет осуществлять навесной монтаж и работать с маленькими SMD-деталями. В оборудовании можно менять жало для точности процедуры и аккуратно регулировать температуру нагрева этой насадки.
  • Термовоздушная паяльная станция тоже подойдет для навесного монтажа, но основной ее профиль работы - SMD-монтаж. Отдельные выводы компонента при этом нет нужды прогревать: деталь сразу вся нагревается, и элемент без проблем удаляется.
  • Смешанное оборудование - это отличное решение для комплексных работ. С феном и паяльником можно приобретать станции для ремонтных центров и сервисов технического обслуживания.
  • Инфракрасная станция нужна для сложных ремонтных работ. Обычно речь идет о восстановлении дорогостоящих устройств. К примеру, с таким оборудованием можно выпаять чип с материнской платы, при этом не нанося никакого вреда ни элементу, ни самой поверхности.

Существуют также элементарные правила работы в процессе пайки. Например, нельзя выставлять наибольшую температуру нагрева без особой необходимости. Если такое сделать в контактной паяльной станции, жало перегреется и придёт в негодность, как и нагревательный элемент.

У термофена в результате перегрева также повредятся нагревательные детали.

Мастера советуют также использовать качественный флюс. Это актуально при работе с любым видом станции, потому что флюс низкого качества медленно разрушает дорогое жало и вредит здоровью работника. Не нужно экономить на флюсе, и лучше использовать его всегда чуть больше, чем требуется в данный момент. То же самое касается и припоя: с ним лучше не жадничать.

Без острой необходимости также не стоит устанавливать максимальную мощность на термофене. Дело в том, что сильный воздушный поток способен сдуть с платы важные элементы, особенно если они маленькие по размеру и легкие по весу.

Некоторые из радиолюбителей занимаются самостоятельной модификацией своих устройств. Однако если это ваша первая паяльная станция и вы еще плохо разбираетесь в ее технической начинке и в приборах вообще, лучше воздержаться от подобных процедур, чтобы не навредить оборудованию.

Выводы

Самый главный вывод, который можно сделать после изучения паяльной станции, - работа с таким оборудованием приятная, удобная и понятная. Устройство обеспечивает безопасность и комфорт пайки, если соблюдать минимальные правила осторожной работы. Помните всегда о том, что максимальная температура нагрева негативно сказывается на состоянии элементов и сокращает их эксплутационный срок.

Экстремальный режим работы паяльной станции никак не влияет на расширение ее функционала, а только лишь перегружает оборудование.

← Все статьи

Товары в статье

axeum.ru

Паяльная станция с феном для домашних любительских и профессиональных работ

Роботизация производства многослойных печатных плат, миниатюризация интегральных микросхем и компонентов, привели к непригодности традиционных паяльников, как инструментов для ремонта электронных устройств.

Повышенная плотность расположения деталей на плате, наличие микросхем с большим количеством выводов требуют применения более тонких и специфичных инструментов для их демонтажа и установки.

Одним из таких инструментов является паяльная станция. Любой мастер, занимающийся ремонтом электронных гаджетов, рано или поздно неизбежно сталкивается с такой задачей, как выбор паяльной станции с феном.

Компоненты

Паяльной станцией называют комплекс приспособлений, предназначенных для выполнения групповой или одиночной пайки электронных компонентов. Состав оборудования, входящего в комплект станции, может быть различным.

Производители стараются учесть интересы самого широкого круга пользователей – от новичков-любителей, до профессионалов высокого класса. Поэтому оснащают приборы всем необходимым для ремонтных работ.

Паяльные станции, в зависимости от комплектации, могут содержать следующие компоненты:

  • блок управления и контроля;
  • паяльник для традиционной контактной пайки низкотемпературным припоем;
  • паяльный фен для бесконтактного нагрева требуемых участков печатных плат;
  • термопинцет для припаивания и удаления элементов поверхностного монтажа;
  • мощный инфракрасный источник нагрева;
  • пневматические приспособления, служащие для отсоса расплавленного олова;
  • вспомогательная арматура – стойки, подставки, браслеты для снятия статического заряда.

Современное паяльное оборудование, благодаря новым, в том числе бесконтактным, технологиям, позволяет легко демонтировать микросхемы с большим количеством выводов, производя одновременный нагрев всех контактных площадок.

Специальные паяльные фены создают поток воздуха, температура которого достигает температуры плавления припоя. В нужный момент нагрев отключается, и пайка происходит со строгим соблюдением технологии.

Принцип работы

Мозгом всего паяльного устройства, безусловно, является управляющий блок. Именно этот узел превращает привычный всем набор инструментов для пайки в паяльную станцию.

Паяльник, работающий в составе станции, отличается от традиционного наличием встроенного датчика температуры, благодаря которому температура жала может быть стабилизирована на необходимом уровне. Питание паяльника осуществляется низким напряжением, обычно 24 вольта.

Электронная схема с обратной связью, роль которой играет датчик температуры, обеспечивает стабильность заданных параметров.

Нередко, в комплекте станции присутствует комплект сменных жал к паяльнику, с помощью которых может осуществляться пайка различных электронных компонентов.

Управление температурой паяльника осуществляется поворотной ручкой, находящейся на лицевой панели блока управления. Кроме этого, здесь же располагается цифровой индикатор температуры.

Регулирование температуры

Способ регулирования температуры жала паяльника или воздушного потока паяльного фена может осуществляться двумя путями. В относительно дешёвых паяльных станциях реализовано аналоговое управление.

Суть его заключается в том, что при достижении заданной температуры питание паяльника отключается, а после остывания до некоторого уровня подача напряжения возобновляется. Такой способ обладает невысокой точностью поддержания температуры.

В устройствах, принадлежащих к более высокой категории профессиональных паяльных станций, применяется цифровой метод регулирования. Эту функцию выполняют так называемые пропорциональные интегрально-дифференциальные контроллеры.

Такая схема отличается малой инерционностью и высокой точностью стабилизации температуры. Это происходит благодаря тому, что цифровые контроллеры реагируют не только на температуру, но и на её производную по времени, то есть, на скорость её изменения.

Насадки и термопинцет

Внутри блока управления находится мембранный насос, обеспечивающий приток воздуха к фену. Сам фен также снабжён насадками разной формы.

Обычно в комплекте есть насадки, повторяющие формы распаечных контактов распространённых типов микросхем. Такие насадки позволяют производить нагрев сразу всех контактов демонтируемого элемента, благодаря чему демонтаж производится быстро и безопасно для самого компонента и для печатной платы.

Фен позволяет в отдельных случаях производить пайку деталей бесконтактно, не применяя паяльника. Очень часто фен используют для предварительного разогрева перед пайкой обычным паяльником.

Кроме операций пайки и демонтажа деталей, термофен очень удобно использовать при работе с термоусаживаемыми изоляционными материалами.

При впаивании и демонтаже некоторых электронных компонентов очень удобным приспособлением может оказаться термопинцет. Это устройство представляет собой электронагревательный прибор, выполненный в виде пружинного пинцета.

Таким приспособлением особенно удобно демонтировать с печатной платы простые элементы, такие как резисторы, конденсаторы, диоды.

Выбор модели

При выборе паяльной станции с феном, необходимо сопоставить технические характеристики устройства с теми задачами, для решения которых она требуется. Важнейшими параметрами этого оборудования являются:

  • мощность станции;
  • диапазон регулирования температуры паяльника и фена.

Вначале всё-таки следует определиться с классом устройства.

Если речь идёт о домашней лаборатории радиолюбителя, видимо, не стоит выбирать среди топ списка наиболее именитых производителей.

Для дома вполне сойдёт продукция фирм второй линии, например, станции известных китайских производителей, которые в некоторых случаях по функционалу мало уступают именитым брендам.

Одними из наиболее известных являются паяльные станции с феном марки Lukey (Люкей). Их выпускают с турбинным и компрессорным нагнетателем воздуха. Более надежными считаются станции немецкой марки Ersa.

Следует обратить внимание на наличие сменных насадок к паяльнику и особенно к фену.

Если насадки к паяльнику часто можно приобрести отдельно, то исполнение фенов отличается большей индивидуальностью, и это будет сделать труднее.

Дело в том, что именно насадки к фену, с помощью которых можно лучше организовать поток горячего воздуха любой конфигурации, делают это оборудование таким универсальным и удобным.

Кроме этого, насадки, применяющиеся с паяльным феном, позволяют производить локальный нагрев участка платы, благодаря чему исключается вероятность повреждения электронных элементов схемы в результате их перегрева.

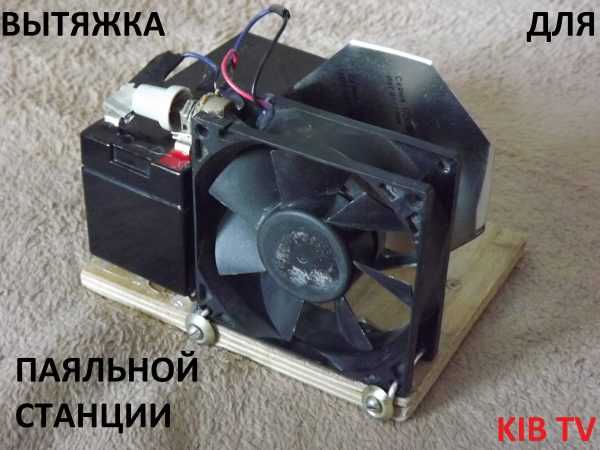

Продаются паяльные станции, оснащенные дымоотсосом. Это делает работу с ними безопасной для здоровья. Такие модели стоят обычно дороже.

svaring.com

СХЕМА ПОДКЛЮЧЕНИЯ ТЕРМОВОЗДУШНОГО ПАЯЛЬНОГО ФЕНА

Вы в радиолюбительстве «чайник» или даже пока ещё только «кандидат в чайники», но поддались всеобщему настроению на радиолюбительском форуме и сделали заказ в интернет – магазине  AliExpress на паяльный фен. Дождались его прибытия и теперь подолгу и с интересом рассматриваете его. Конечно, хотелось бы произвести подключение и попробовать эту штуку в деле. Причём по быстрому и без лишних затрат.

Это вполне возможно. Всё просто. Потребуется блок питания на 24 вольта с регулировкой выходного напряжения, регулятор мощности от бытового пылесоса и мультиметр с функцией измерения температуры.

Схема подключения паяльного фена

А это собственно и есть схема подключения всего выше перечисленного. Итак «идём» по схеме снизу в верх. Выходные провода с регулятора мощности соединяются с проводами белого и серого цвета идущими к нагревательной спирали паяльного термофена, выходные провода с регулируемого блока питания на 24 вольта соединяются с проводами идущими к вентилятору паяльного термофена (плюсовой провод питания к коричневому, провод минус питания к синему), жёлтый пока оставляем без внимания, к разъёмам мультиметра для подключения термопары подключаем чёрный и красный провод, которые идут к термопаре находящейся внутри термофена. Зелёный провод также пока игнорируем. Места соединения проводов тщательно изолируем изолентой. В первую очередь это относится к скруткам  выходных проводов с регулятора мощности от пылесоса с проводами идущими к нагревательной спирали по которым будет идти опасное для жизни напряжение до 220 вольт.

Но, предварительно стоит вскрыть корпус фена и проконтролировать правильность его внутренней сборки производителем, ибо прецеденты имели место быть. Имеется кое что и здесь. На среднем фото видно, что недостаёт двух саморезов крепления платы соединения проводов. На правом изоляция верхнего и нижнего провода продавлена вследствии небрежной укладки не по месту при сборке, благо жилы целы. Уже не зря вскрывал.

На левом фото – все подключения завершены, мультиметр включённый на пределе измерения температуры показывает комнатную температуру. Положения регуляторов и в блоке питания на 24 вольта и в регуляторе мощности в крайнем левом положении, так сказать «на нуле».

Следующие действия: положение регулятора блока питания ставим в среднее положение и подаём на всю собранную схему сетевое напряжение 220 В. Далее осторожно ручку (обязательно из диэлектрика) потенциометра регулятора мощности нагревательной спирали подаём вправо и одновременно смотрим на показания измерителя температуры. Она начнёт расти. В какой-то момент прекращаем увеличивать мощность нагревательной спирали и начинаем уменьшать скорость воздушного потока – температура при этом продолжает расти.

На правом фото, согласно показаниям мультиметра, температура достигла практически 360 градусов, однако реальная температура воздуха выходящего из сопла фена несколько ниже, в конкретном случае эта разница составляет 70 градусов в меньшую сторону. Данные получены путём практического замера температуры выходящего из сопла фена воздуха штатной термопарой мультиметра.

Испытания станции в деле

Конечно не удержался от соблазна и произвёл практическое снятие с платы б/у многоногой микросхемы. Процесс длился порядка полутора минут, для первого опыта, считаю не плохо. Понравилось, суета и боязнь физического повреждения извлекаемого компонента отсутствуют в корне, микросхема снялась с места установки легко, все ножки полностью целые, внешний вид - как с магазина. Но главное теперь имеется полное практическое представление о том, что такое паяльный термовоздушный фен. Соответственно проверена и исправность полученного устройства. Всё ОК! Автор Babay iz Barnaula.

   Форум по паяльным станциям

   Обсудить статью СХЕМА ПОДКЛЮЧЕНИЯ ТЕРМОВОЗДУШНОГО ПАЯЛЬНОГО ФЕНА




radioskot.ru

Самодельная инфракрасная паяльная станция. Схема

Многие специалисты в вопросе, какая паяльная станция лучше, делают выбор в пользу инфракрасных паяльных агрегатов. В этом оборудовании вместо потока горячего воздуха для нагревания деталей используются инфракрасные волны, передаваемые посредством невидимого глазу безопасного излучения. Подобные паяльные станции подходят для работы с любыми компонентами, так как обеспечивают локальный нагрев элементов даже в условиях ограниченного пространства плат. Современные инфракрасные приборы, например, от компаний AchiScottle и Jovy, представляют собой сложные многофункциональные комплексы, оснащенные системами охлаждения, мониторами для трансляции параметров работы, панелями управления и т.д. По сравнению с термовоздушными паяльными станциями они обладают следующими преимуществами:

Основные недостатки инфракрасных паяльных станций – это их высокая стоимость и сложность. Но следует понимать, что это оборудование считается профессиональным, и его функционал может остаться невостребованным в бытовых условиях.

Часто в своих видеороликах канал Sovering TVi рассказывал о том, что собирается собрать инфракрасную паяльную станцию. Уже практически заключительный этап перед тем, как ее будем собирать окончательно.

Радиодетали, паяльные станции ИК  и другие в этом китайском магазине.
Перед тем, как все собирать, прикупил сопутствующие материалы — термопара, для измерения температуры. Вакуумный пинцет тоже прикупил, обзор попозже. Он уже есть готовый, нужно смонтировать, не было времени. Димеры, эти 2 димера, тоже обзорчик делал, кому интересно можете посмотреть на канале. Еще прикупил такие трафареты.

Купил универсальные, так пока учиться пробовать, поэтому такие. В комплекте еще была такая, тоже обзор чуть попозже, материал уже есть нужно обработать и сделать.
Верхний нагреватель сделал из блока питания старого, такой маленький валялся. Его раскрутилась, чтобы показать вам, что внутри. Все припаял, спаял, скрутил. Сюда поставим где-нибудь диммер, чтобы можно было не выносить на переднюю панель, а управлять напрямую. Отдельно управляться с кнопкой с отдельным шнуром питания. Нижний нагреватель со своим питанием и тоже потом, если что-то не понравится, переделывать. Пока все так выглядит. Тоже и коробку переделывать.
Он будет прикручивается сюда и штанга. Такая ножка. Дроссель, точнее блок питания для лампочки подсветки. Подсветку нормальную, тоненькую. Блок питания для нее, еще дополнительный свет. Про диммеры рассказал, кнопочку включения питания для нижнего нагревателя какую-то из этих. Уголки, на которых ляжет верхний лист, снимем верхний лист посмотрим, что внутри, из чего его собрал. Эту штучку открутим.
Продолжение с 4 минуты про самодельную рабочую ИК паяльную станцию.

С появлением микропроцессорной техники возникла необходимость при ремонте сталкиваться с перепайкой BGA микросхем, что привычными методами сделать или крайне сложно, или, чаще, невозможно. Даже фен не всегда поможет справиться с поставленной задачей. Именно поэтому изготовление инфракрасной паяльной станции своими руками будет наилучшей альтернативой и порой единственным актуальным решением.

ИК станция для пайки

Микросхемы BGA (Ball grid array) присутствуют практически в любом современном «умном» устройстве: телефоны, компьютеры, телевизоры, принтеры. В процессе эксплуатации они могут выходить из строя, что требует замены неисправной части на новую. Но такую процедуру осуществить без специального оборудования — задача крайне сложная.

Проблема заключается в том, что производители изобретают всё новые и новые методы для монтажа электронных деталей. И обычный паяльник или фен не всегда смогут помочь в решении такой проблемы. Ведь контактные шарики способствуют высокой теплоотдаче на плату, в результате чего они не могут расплавиться.

Если пытаться поднять температуру до необходимой для их плавления, то появляется риск перегреть микросхему, в результате чего она может выйти из строя. Вследствие перегрева не исключена и возможность повреждения близлежащих деталей. Особенно если их корпусы выполнены из легкоплавких материалов.

Отличным решением может выступить инфракрасная станция. Она позволяет производить замену даже крупных GPU контроллеров. А с широким распространением компьютеров, ноутбуков, материнских плат, видеоадаптеров и другой сложной техники такие работы при ремонте выполняются достаточно часто. И если раньше для замены крупных микросхем можно было использовать термовоздушные станции, то сейчас, когда производители используют бесконтактные методы пайки, единственным оптимальным решением является ИК станция, способная качественно справиться с заменой любой микропроцессорной детали.

Принцип действия

Основными проблемами при перепайке микросхем и контроллеров является или недогрев до температуры плавления контактного материала, или перегрев заменяемой части и её выход из строя.

Так пришла идея нагревать до температуры 100–150 градусов Цельсия непосредственно саму плату. После чего уже производить пайку деталей. Это позволяет качественно снизить теплоотток на текстолит платы, что даёт возможность понижать и «верхние» температуры. А значит, и сама деталь будет меньше подвергаться перегреву.

Производить нагрев можно и термофеном, но использовать инфракрасный паяльник предпочтительнее. Ведь ИК станция позволяет делать это контролируемо, то есть следить и поддерживать «низ» и «верх» температур или использовать рекомендуемый термопрофиль пайки.

Конструктивные особенности

Любые ИК паяльные станции состоят из трёх основных частей. Выглядит всё довольно просто, хотя каждая из них является самостоятельным сложным механизмом, объединённым с общей установкой. Так, любая станция включает в себя:

  1. Контроллер управления, регулирующий весь процесс нагрева;
  2. Нижнюю подогревающую часть;
  3. Верхний подогреватель.

В зависимости от модели и производителя, ИК паяльники могут отличаться лишь техническими характеристиками. Одни делают работу проще, другие, напротив, требуют от пользователя дополнительного внимания и трудозатрат.

Влияет это и на стоимость оборудования. Поэтому, выбирая станцию требуется обращать внимание не только на цену, но и на технические данные, чтобы не переплачивать за ненужный функционал.

Изготовление своими руками

Производствам или лицам, занимающимся ремонтом сложной электронной аппаратуры, вполне можно приобрести для работы заводскую паяльную ИК станцию. А вот любителям или тем, кому такая установка нужна изредка, можно создать её своими руками. И в пользу этого, в первую очередь, говорит цена. Даже приборы китайского производства имеют стоимость от 1 тыс. долларов. Качественные же модели европейских марок от 2 тыс. долларов и выше. Позволить себе столь дорогое удовольствие сможет далеко не каждый.

Касательно самодельной инфракрасной паяльной станции всё выглядит значительно оптимистичнее. По средним расчётам, такой аналог ИК паяльника обойдётся в пределах 80 долларов, что выглядит несравнимо более приемлемо цен на заводские приборы.

Любой человек, занимающийся ремонтом сложной техники, имеет достаточно знаний, чтобы придумать и сконструировать ИК станцию самостоятельно. В связи с этим электронная часть, внешний вид и некоторые возможности могут отличаться. А вот основная конструкция останется в любой модели одинаковой. Именно поэтому не существует единой идеальной схемы, которую можно привести в качестве единственного верного решения. Но для того чтобы понять сам принцип создания ИК паяльника, подойдёт любая модель. А уже основываясь на личных знаниях и предпочтениях, можно убрать или добавить те или иные части.

Первый вариант

В этом варианте будет использоваться двухканальный контроллер.

  1. Первый канал задействован для платинового терморезистора Pt 100 или обычной термопары.
  2. Второй канал будет использоваться исключительно термопарой. Каналы контроллера могут работать в автоматическом или ручном режиме.

Температура может поддерживаться в пределах от 10 до 255 градусов Цельсия. Термопары или датчик и термопара посредством обратной связи контролируют эти параметры в автоматическом режиме. В ручном режиме будет регулироваться мощность на каждом из каналов от 0 до 99 процентов.

Память контроллера будет содержать 14 различных термопрофилей для работы с BGA микросхемами. Семь из них предназначены для свинецсодержащих сплавов, а другие семь для припоя без содержания свинца.

В случае со слабыми нагревателями верхний может не успевать за термопрофилем. В таком случае контроллер поставит выполнение на паузу и будет дожидаться, пока наберётся необходимая температура.

Также контроллер очень удобно выполняет термопрофиль на основании температуры преднагрева всей платы. Если по той или иной причине снять чип не получилось, то можно повторно запустить его с более высокой температурой.

Силовой блок, изображённый на схеме, имеет транзисторный ключ для верхнего нагрева и семисторный для нижнего. Хотя приемлемо использование двух транзисторных или симисторных. Участок, отмеченный красным пунктиром, можно не собирать, если рассчитывается использование двух термопар.

Для теплоотвода от ключей можно использовать радиатор с активным охлаждением от любой техники. Главное, чтобы он подходил под конструкцию моделируемого аппарата. Нижний нагреватель будет состоять из девяти галогеновых ламп номиналом 1500 Вт 220–240в R7S 254 мм. Должно получиться три части по три лампы, соединённых последовательно. Провода лучше использовать высокотемпературные силиконовые на 220 вольт.

Корпус собирается из стеклотекстолита или любого другого похожего материала и усиливается алюминиевыми уголками. А также придётся купить и вакуумный насос. Для более эстетичного внешнего вида можно использовать ИК стекло на нижней панели. Но здесь существует сразу несколько отрицательных моментов: слишком медленный нагрев и остывание, и вся конструкция в процессе работы чересчур нагревается. Хотя наличие стекла не только делает прибор более привлекательным, но и удобным, так как платы можно класть прямо на него.

Стойка выполняется из алюминиевого швеллера для стоек. Подготавливаются вакуумный пинцет и трубка для него, термопара и стойки. Верхний нагреватель рекомендуется сделать из ELSTEIN SHTS/100 800W. Когда все детали готовы, их нужно разместить в корпусе и можно переходить к настройке.

Нагреватели устанавливаются на расстоянии 5–6 сантиметров от плат. Если температурный выбег больше трёх градусов, то стоит понизить мощность верхнего нагревателя.

Второе решение

В качестве второго варианта можно предложить конструкцию, отличающуюся лишь внутренними составляющими. И сначала стоит подготовить все необходимые комплектующие:

  • Верхний нагреватель – ИК головка на 450 Вт;
  • Нижний нагреватель – четырёхламповый галогеновый обогреватель 1800 Вт;
  • Уголки из алюминия;
  • Материал для корпуса – стеклотекстолит, корпус от старой аппаратуры, ПК или другое подобное;
  • Стальная проволока;
  • Спиральный шланг для душа;
  • Ножка от настольной лампы;
  • Плата Arduino Atmega 2560;
  • Две термопары;
  • Два твердотельных реле;
  • Блок питания с 220 вольт на 5 вольт. Подойдёт от зарядного устройства для телефона;
  • Зуммер на пять вольт;
  • Символьный дисплей;
  • Гайки, винтики, провода и другая необходимая мелочь.

Главное, сразу определиться с видом корпуса. Естественно, что много зависит от наличия подходящего материала. Поэтому именно от этого стоит отталкиваться, когда приходит время располагать комплектующие внутри.

Теперь нужно взять галогеновый обогреватель. Возможно получится найти уже старый, так как его необходимо разобрать и извлечь рефлекторы и галогеновые лампы. Сами лампы разбирать не нужно. Теперь всё это потребуется поместить в заготовленный корпус. Используется всего 4 лампы по 450 ватт, подключаемых параллельно. Провода предпочтительнее использовать те же, которыми они уже были подключены. Если по каким-либо причинам использовать их возможности нет, то придётся купить дополнительно термостойкие.

Сразу придётся подумать и о системе удержания плат. Конкретные рекомендации давать здесь сложно. Ведь всё зависит от корпуса. Но хорошо бы использовать алюминиевые профили, в которые не жёстко вставляются болты с гайками таким образом, чтобы впоследствии можно было ими зажимать печатные платы и, одновременно, была возможность регулировки под разные размеры плат. Термопары, контролирующие заданную температурную схему в нижнем нагревателе, лучше пропустить в душевой шланг. Это даст подвижность и удобство в процессе работы и монтажа.

Роль верхнего нагревателя будет исполнять керамический мощностью 450 ватт. Такой можно купить как запчасть для ИК станций. Здесь же нужно позаботиться и о корпусе, так как именно он обеспечивает правильный и качественный нагрев. Сделать его можно из тонкого листового железа, согнув нужным образом, в зависимости от формы и размера нагревателя.

Теперь нужно подумать и о креплении верхнего нагревателя. Так как он должен быть подвижным, причём перемещаться не только вверх или вниз, но и под разными углами. Отлично подойдёт стойка от настольной лампы. Закрепить её можно любым удобным способом.

Пришло время заняться контроллером. Для него тоже понадобиться отдельный корпус. Если есть подходящий уже готовый, то можно использовать его. В противном случае придётся его сделать самостоятельно всё из того же тонкого металла. Твердотельные реле нуждаются в охлаждении, поэтому стоит установить к ним радиатор и вентилятор.

Так как автоматической настройки в контроллере нет, то значения P, I и D придётся вводить вручную. Здесь есть четыре профиля, для каждого отдельно устанавливается количество шагов, скорость роста температуры, время и шаг ожидания, нижний порог, целевая температура и значения для верхнего и нижнего нагревателя.

https://220v.guru

izobreteniya.net

Отправить ответ

avatar
  Подписаться
Уведомление о
