Принцип работы плунжерного насоса | Компания ETATRON RUSSIA

15 декабря 2016

← Назад к статьям

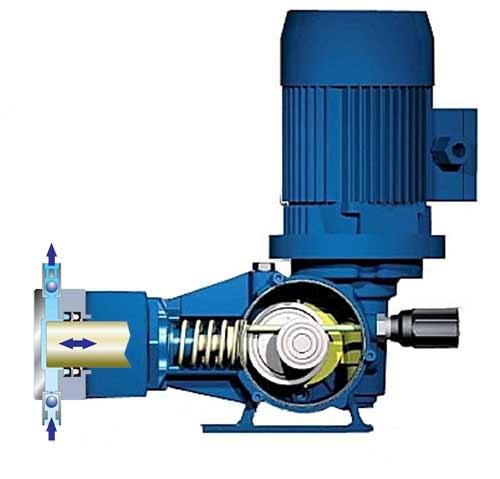

Плунжерные (поршневые) дозирующие насосы представляют собой разновидность объемных гидромашин. Они применяются там, где необходим мощный напор дозируемой среды (до 30 МПа и выше), а также в случаях, когда требуется перекачивать большой объем реагента. Оборудование работает с нейтральными, агрессивными, токсичными жидкостями, эмульсиями и суспензиями. Подача таких насосов может варьироваться в широких пределах, в зависимости от диаметра поршня, количества его ходов и других характеристик. Наиболее производительные модели обеспечивают перекачивание до 1000 литров в час и более.

Конструкция поршневых насосов состоит из следующих основных элементов:

  • корпус рабочей камеры;
  • клапаны всасывания и нагнетания;
  • плунжер;
  • шток;
  • электродвигатель;
  • уплотнительные элементы.

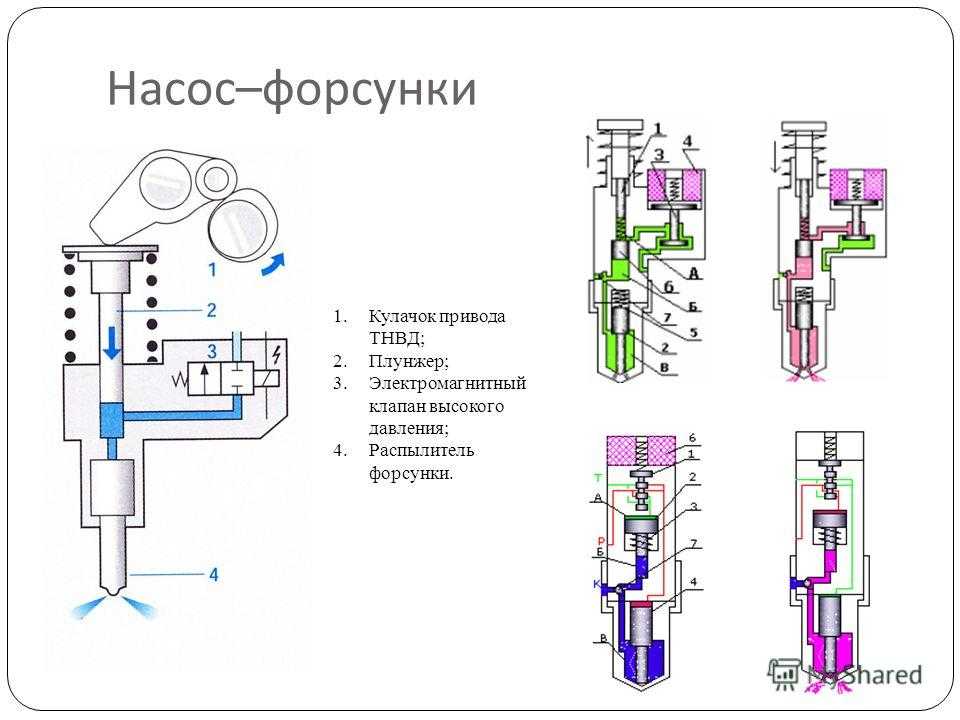

Принцип действия оборудования основан на возвратно-поступательном движении плунжера внутри корпуса рабочей камеры. В результате в ней создаются попеременно стадии разрежения и нагнетания. В первом случае происходит процесс всасывания жидкости в камеру из подающего шланга. Во втором – насос создает давление среды для напорной линии. Регулировка данных процессов осуществляется с помощью клапанов, которые периодически открывают и закрывают всасывающий и нагнетательный трубопроводы.

Такое устройство оборудования обеспечивает ряд особенностей его работы. В первую очередь поршневые насосы обеспечивают очень точное дозирование среды, поскольку и плунжер, и рабочая камера выполнены из материалов, которые практически не подвержены механическим изменениям в ходе эксплуатации. При этом важно обеспечить химическую совместимость данных элементов с перекачиваемой жидкостью, иначе возможно образование коррозии и ускоренный износ. Это же относится и к наличию в среде абразивных частиц, которые могут со временем привести к протечкам и даже заклиниванию насоса.

В качестве привода насосов данного типа обычно применяется «коробка передач» – механическое устройство, которые преобразуют вращение вала электродвигателя в возвратно-поступательное движение плунжера. Чаще всего для этого выбирают различные модификации кривошипно-шатунных механизмов.

Одной из особенностей оборудования плунжерного типа является пульсация при работе, возникающая из-за скачкообразного движения жидкости. Для решения данной проблемы, обычно применяют гасители (демпферы) пульсаций, которые устанавливаются на линии сброса реагента.

Еще по теме:

Компания «Дозирующие системы» предлагает купить плунжерный насос.

Хиты продаж

  • BIOCLEAN CONTROL PER

    Перистальтический (шланговый) насос с постоянной производительностью, в комплекте с электронным таймером

  • Комплект клапанов STD

    Стандартный комплект клапанов забора и подачи реагента для шланговых насосов до 12 л/ч.
    Подсоединение на шланг 4×6

  • Bh4-V PER

    Перистальтический насос повышенной производительности до 100 л/ч, с регулировкой производительности 0-100%

  • Комплект клапанов DT

    Комплект клапанов DT для забора и подачи реагента в шланговых насосах до 12 л/ч.
    Подсоединение на шланг 4×6

  • Комплект клапанов BH

    Комплект клапанов забора/подачи реагента для перистальтических насосов Bh4-V PER (100 л/ч).

    Подсоединение через зажимы

  • Мембраны насосов ST-D и D

    Мембраны из Тефлона (PTFE) для мембранных дозировочных насосов серий ST-D и D

  • Предохранительные клапана

    Предохранительные клапана

  • Запасные роллеры

    Запасные роллеры в комплекте с рабочим шлангом (трубкой) для перистальтических насосов, производительностью до 12 л/ч.

  • F PER

    Перистальтический (шланговый) насос с фиксированной производительностью до 6 л/ч, противодавление до 1 бар

  • DLX-MA/AD

    Аналоговый насос-дозатор. Постоянное дозирование ON-OFF. Регулировка 0-20% или 0-100%. Без поддержки датчика уровня

  • DLXB-MA/AD

    Аналоговый насос-дозатор. Постоянное дозирование ON-OFF. Регулировка 0-20% или 0-100%. Без поддержки датчика уровня

  • Клапан впрыска регулируемый PVDF

    Клапан впрыска регулируемый, для насосов дозаторов до 20 л/ч

  • Гасители пульсаций ПВХ

    Гаситель (демпфер) пульсаций ПВХ.
    Конфигурация: ПВХ– FPM

  • ST-D AA

    Мембранный дозировочный насос. Проточная часть – н/ст AISI 316l.

    Производительность: от 6 до 123 л/ч, противодавление до 14 бар

  • BT-MA/M

    Электромагнитный насос-дозатор. Постоянное дозирование ON-OFF. Электронная регулировка с шагом 1%. Производительность до 80 л/ч

  • Комплекты клапанов забора/впрыска

    Комплекты клапанов забора/впрыска реагента для дозировочных насосов

  • Мембрана насосов серий DLX и DLXB

    Мембраны Тефлон (PTFE) для насосов дозаторов серии DLX и DLXB до 20 л/ч

  • PKX-FT/A

    Насос-дозатор, работающий от импульсного расходомера. Режимы: пропорциональный 1х1; по интервалу: 1х(0-60 сек.)

  • DLX-CC/M

    Соленоидный дозирующий насос.

    Пропорциональное дозирование от внешнего сигнала 4-20 mA.
    С поддержкой датчика уровня

  • DLXB-CC/M

    Соленоидный дозирующий насос. Пропорциональное дозирование от внешнего сигнала 4-20 mA.
    С поддержкой датчика уровня

  • Комплект клапанов забора и подачи PVDF

    Комплект клапанов PVDF забора и подачи реагента для дозирующих насосов до 80 л/ч

  • BT-MF

    Многофункциональный цифровой насос пропорционального дозирования. Режимы: таймер, 4-20 mA, расходомер, PPM и пр.

  • Мембрана насосов дозаторов серии PKX

    Запасные мембраны для дозирующих насосов серии PKX.
    Материал исполнения: PTFE

  • DLXB PH-RX-CL/M

    Мембранный дозирующий насос со встроенным контроллером уровня рН или RedOx и хлора (на выбор) с поддержкой датчика уровня.


← Назад к статьям

Формы документов

Форма 4. Описание неисправности дозирующего оборудования

Скачать и заполнить →

Форма 5. Заявление о безопасности оборудования

Скачать и заполнить →

Опросный лист

Опросный лист для подбора дозирующего насоса и аксессуаров

Скачать или заполнить онлайн

Материалы для скачивания

Актуальная версия каталога –
“Дозирующее оборудование ETATRON”

Скачать →

Презентации, брошюры, буклеты

Скачать →

Подписаться на новости

Нажимая кнопку, вы даете согласие на обработку персональных данных

Затрудняетесь с выбором?

Подбор мембранного дозирующего насоса (производительностью до 80 л/ч) по основным техническим параметрам

Подобрать по параметрам →

Плунжерные насосы: устройство и применение

В тех случаях, когда промышленное применение требует высокого давления, часто используются насосы плунжерного типа. Плунжерный насос сконструирован таким образом, что справится с перекачкой жидкости любого типа, от обычной воды до плотных и вязких суспензий с включением твёрдых частиц. Такие насосы идеально подходят для многих сфер применения из-за способности работать с абразивными веществами, высокой температурой и давлением.

Принцип действия

Плунжерные насосы — это устройства прямого вытеснения, состоящие из камеры в форме цилиндра, в которой находится плунжер, есть впускной и выпускной клапаны, которые регулируют поток, и удлинительные рычаги-штоками, которые позволяют плунжерам перемещаться внутри камеры.

Плунжерные насосы изготавливаются из самых разных материалов в зависимости от сферы применения. Материал, из которого производят плунжер, также зависит от того, с какой субстанцией будет работать плунжер. Для перекачивания абразивного шлама и суспензий используют керамику, а если речь идёт об очень высоких давлениях, используют металл: легированную сталь или даже титан.

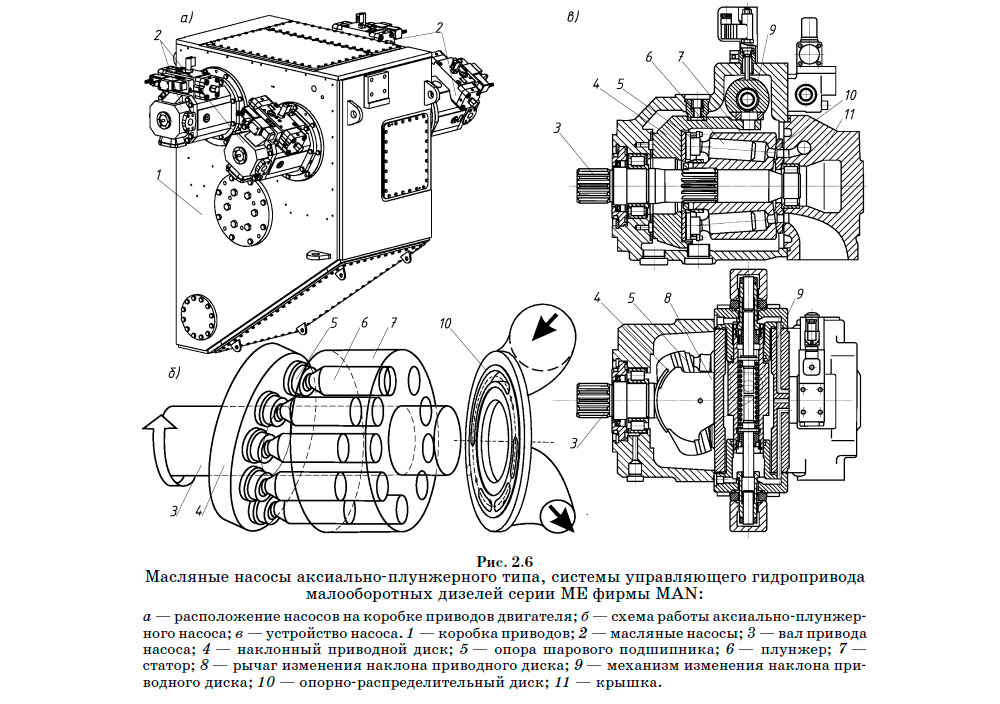

Как работает плунжерный насос

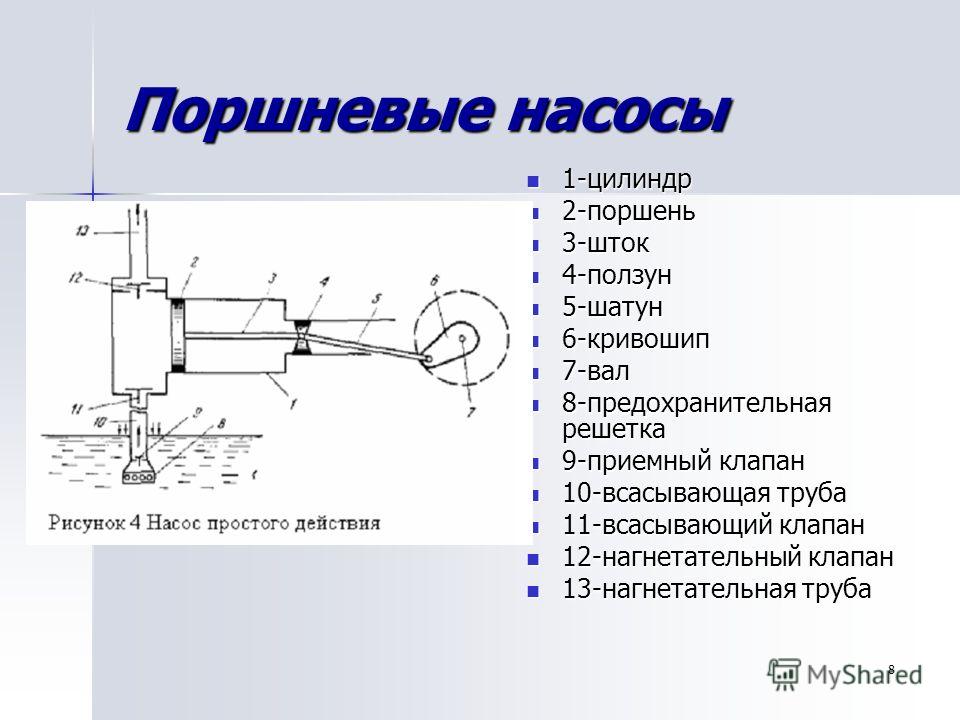

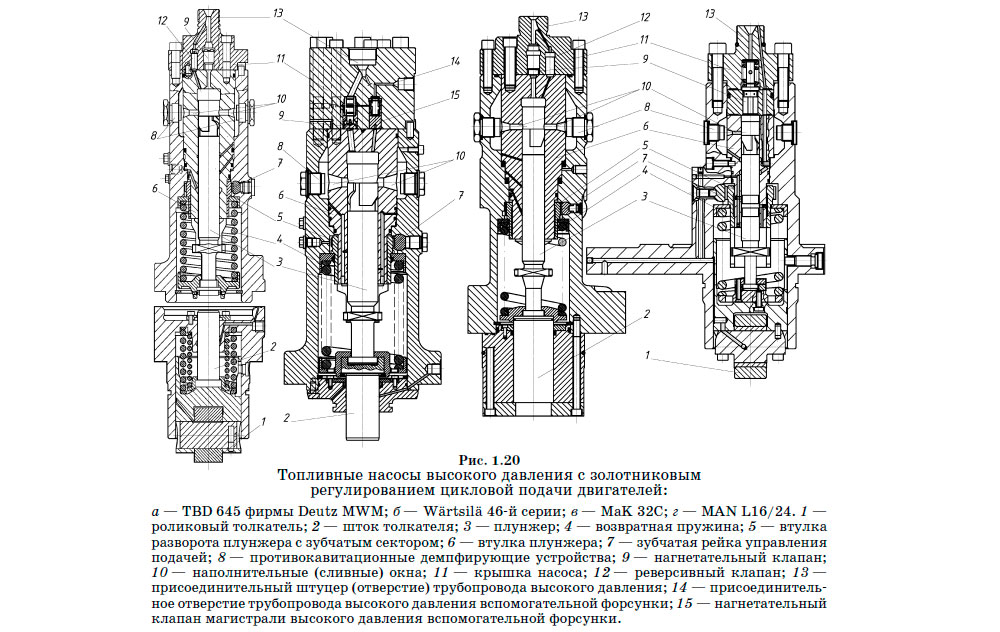

В большинстве насосов такого типа используется коленчатый вал для поступательного перемещения плунжера во время откачки жидкости. Во время работы плунжерный поршень не достигает стенки цилиндра. Наружные уплотнения отсутствуют, поскольку задействуется принцип вытеснения. Плунжерная набивка обеспечивает статическое уплотнение вокруг плунжера и удлинительного штока, и удерживается сальником.

Плунжер используется со стороны жидкостного блока для создания всасывающего эффекта. Всасывающий клапан открывается и позволяет жидкости втягиваться в жидкостный блок насоса, после чего плунжер смещается и перемещает жидкость, увеличивая давление в системе.

Выпускной клапан открывается после закрытия всасывающего клапана, открывая путь в рабочую зону. В некоторых насосах используется несколько плунжеров, благодаря чему можно контролировать равномерность поступления жидкости и избегать пиков давления в системе. Это достигается с помощью регулирования углового положения коленчатого вала, который приводит в движение плунжеры.

Коленчатый вал, в свою очередь, приводится в движение приводом. Привод может быть:

  • Электрическим
  • Гидравлическим
  • Пневматическим
  • Паровым

И т. п.

В любом случае, для создания возвратно-поступательных движений поршня вдоль оси используется кривошипно-шатунный механизм.

Давление в цилиндре плунжера вызывает срабатывание в клапана в точках нагнетания и всасывания.

Применение

Если система подразумевает высокое давление, то обеспечить его можно с помощью насоса плунжерного типа. Задача может быть самой простой, например, отмыть стену от граффити, или речь идёт о перекачке очень вязкой жидкости, с которой обычный насос не справится.

В любом случае — необходимо рассчитать производительность насоса, чтобы выбрать подходящий тип и марку. Чтобы рассчитать объём нагнетаемой жидкости, нужно умножить площадь плунжера на длину его хода в цилиндре. Для подсчёта производительности насоса отталкиваются от площади плунжера, длине его хода, скорости движения привода, а также числа используемых в насосе плунжеров.

В соответствии с этим рассчитывается и мощность используемого привода: она пропорциональна расчетной производительности насоса и заданному давлению.

Используемые материалы

Сальниковые уплотнения обеспечивают отсутствие контакта перекачиваемой жидкости от рабочей среды плунжерного насоса. Именно поэтому конструктивным решениям уплотнений в плунжерных насосах уделяется много внимания. Сальниковая камера разрабатывается таким образом, чтобы создать максимальную герметичность соединения плунжерного блока и сосуда, в котором будет перемещаться перекачиваемая жидкость.

В большинстве случаев сальник плунжерного насоса представляет собой уплотнительные кольца, втулки или даже привычную сальниковую набивку. Однако необходимость работы насоса в экстремальных условиях заставляет конструкторов и производителей выбирать особо прочные материалы. Сальник насоса плунжерного типа должен выдерживать механический износ, высокие температуры, контакт с агрессивными химическими средами и абразивными материалами.

Чаще всего для уплотнений применяются:

  • Сталь
  • Бронза
  • Нержавеющая сталь
  • Латунь
  • Никелевые сплавы

Точно такие же причины определяют и выбор материала для производства самого плунжера. Стальные плунжеры применяют для насосов, перекачивающих масла. Для насосов, работающих в непрерывном режиме, используют керамику. Сам плунжер и клапаны (всасывающий и нагнетающий) контактируют с перекачиваемой средой, а она может быть агрессивной. Характер этой среды и определяет используемый материал.

Например, та же керамика не используется для насосов, работающих с кислыми средами.

Как выбрать плунжерный насос

Каждая производственная задача должна решаться соответствующим оборудованием. Неправильно выбранный насос может плохо справляться с поставленными задачами и выйти из срока раньшге времени. Если вам нужны плунжерные насосы высокого давления — обратитесь в компанию «Комета». «Комета» поставляет продукцию известнейших производителей промышленного оборудования — Comet, Ramex, HPP, Jurop. Специалисты компании помогут выбрать плунжерные насосы и другое оборудование в соответствии с поставленными вами целями и задачами.

Как выбрать лучший насос

В чем разница между плунжерными и диафрагменными насосами? И как узнать, какой тип насоса лучше всего подходит для коммерческого насосного оборудования и приложений?

Оба считаются объемными насосами прямого вытеснения, но существуют значительные различия в производительности и в том, где каждый из них лучше всего подходит. Хотя некоторые производители настраивают оба типа насосов на различные модели оборудования, они не обязательно взаимозаменяемы без каких-либо компромиссов.

Здесь мы дадим краткое и простое объяснение того, как работает каждая конструкция насоса. Затем мы расскажем о плюсах и минусах плунжерных и диафрагменных насосов и о том, как узнать, какой из них лучше всего подходит для вашего оборудования.

Как работают плунжерные насосы?

Плунжерные насосы имеют возвратно-поступательный плунжер или поршень, который движется вперед и назад, нагнетая жидкости через набор клапанов. Некоторые простые примеры из нашей повседневной жизни могут включать велосипедный насос, пульверизатор или водяной пистолет.

В промышленных масштабах плунжерные насосы обычно используются для мягкой стирки, портативной санитарии, дезинфекции, борьбы с вредителями, сельского хозяйства и других приложений высокого давления. Они могут быть объединены в оборудование с электрическим приводом, такое как мойки высокого давления, распылители и распылители.

Как работают мембранные насосы?

Между плунжерными и мембранными насосами есть сходство. Оба насоса поршневые. Однако конец поршня в диафрагменном насосе соединен с гибкой диафрагмой, которая изгибается вперед и назад. Человеческое сердце, например, представляет собой естественный диафрагменный насос.

Однако в коммерческих целях они обычно используются для обезвоживания и перекачивания жидкостей и лучше всего подходят для использования при более низких значениях PSI. Некоторые коммерческие производители встраивают их в оборудование для распыления, но они не всегда подходят для такого использования.

Плюсы и минусы плунжерных и диафрагменных насосов

Заметное различие между плунжерными и диафрагменными насосами заключается в их источнике питания. Мембранный насос может быть изготовлен для работы с газовым или электрическим двигателем. Однако для достижения желаемой производительности и мощности, необходимой для большинства профессиональных применений, требуется диафрагменный насос с газовым приводом. Электрические мембранные насосы обычно продаются для бытового использования в небольших ручных опрыскивателях, мойках для жилых автофургонов и в других целях с низким уровнем воздействия.

Коммерческие поршневые и плунжерные насосы доступны с питанием от батареи 12 В или бензиновым двигателем. Однако, в отличие от диафрагменных насосов, такие производители, как Pumptec, могут проектировать свои электрические плунжерные насосы с батарейным питанием так, чтобы они работали так же хорошо или даже лучше, чем диафрагменные насосы с газовым питанием, в тяжелых коммерческих условиях.

В этой статье мы сравним коммерческие электрические плунжерные насосы с газовыми диафрагменными насосами в следующих областях.

  1. Формы распыления и поток
  2. Грунтовка
  3. Возможности высокого давления
  4. Уровни шума
  5. Время работы
  6. Размер
  7. Воздействие на окружающую среду
  8. Стоимость

Формы распыления и поток

Плунжерные насосы имеют стабильный поток благодаря использованию регулятора давления. Жидкости распределяются через систему плунжерных насосов с постоянным фиксированным расходом благодаря жестким компонентам. Операторы могут добиться стабильного и равномерного покрытия.

Компоненты диафрагменного насоса гибкие, поэтому поток также «гибкий». Они печально известны потерей давления и непостоянством распыления. Это является серьезной проблемой для насосов, использующих агрессивные химикаты в строго регулируемых отраслях, таких как внесение удобрений, мягкая промывка, дезинфекция и другие.

Заливка

В отличие от центробежного насоса, который требует заливки для удаления воздуха из насосной камеры и предотвращения выхода из строя, как плунжерный, так и диафрагменный насосы самозаполняются.

СВЯЗАННЫЕ: Плюсы и минусы самовсасывающих насосов

Способность работать при высоком давлении

Гибкие компоненты диафрагменного насоса могут стать его недостатком, особенно для приложений, требующих высокого давления в фунтах на квадратный дюйм. Гибкая диафрагма может со временем разорваться под более высоким давлением, в то время как плунжерный насос спроектирован так, чтобы выдерживать многократное использование высокого давления. Если вы постоянно возмещаете или заменяете по гарантии диафрагменные насосы, используемые в вашем оборудовании с высоким давлением в фунтах на квадратный дюйм, вам может просто потребоваться перейти на более прочный плунжерный насос.

Уровни шума

Оборудование, в котором используются двигатели на 12 В, намного тише, чем газовые двигатели. Если вы работаете в сфере борьбы с вредителями и ваши клиенты не хотят привлекать внимание к предоставляемым вами услугам, насосная система на 12 В спокойно выполнит эту работу.

Бесшумная работа также приносит пользу специалистам по стирке мягких вещей и уходу за газонами за счет увеличения времени работы. Постановления по шуму могут ограничивать время работы диафрагменных насосов с газовыми двигателями. На систему плунжерного насоса 12 В такие ограничения не распространяются.

СВЯЗАННЫЕ: Уровни шума насосов и причины: что нужно знать

Время работы

В последние годы технология аккумуляторных батарей значительно продвинулась вперед. В современных системах плунжерных насосов на 12 В используются аккумуляторы, срок службы которых превосходит емкость многих двигателей с диафрагменными насосами, работающими на газе. Оператору не нужно останавливаться посреди работы для дозаправки, а безопасность повышается за счет отсутствия необходимости перевозить летучие вещества.

Помимо аккумуляторных технологий, главная причина, по которой электрический плунжерный насос конкурирует с газовым насосом, заключается в том, что плунжерный насос по своей природе более эффективен. Операторы могут работать целый день без подзарядки и даже заряжать аккумуляторы во время поездок между рабочими местами.

СВЯЗАННЫЕ: Важность эффективности насоса высокого давления

Размер

Агрегаты с питанием от аккумуляторов более компактны и маневренны, чем агрегаты с диафрагмой, работающими от газа, что снижает нагрузку на операторов и повышает безопасность. Если вы ищете насос с меньшей площадью основания, который легче помещается в вашем оборудовании, плунжерный насос выигрывает. Батареи плунжерных насосов сравнимы с морскими батареями и имеют примерно такой же размер.

Воздействие на окружающую среду

Оборудование на 12 В с питанием от аккумуляторов предлагает преимущества «зеленой» технологии. Беспокойство по поводу неустойчивых цен на газ, зависимости от нефти и загрязнения окружающей среды будет продолжать расти, а новейшая технология плунжерного насоса 12 В является экологически безопасным источником энергии.

Электрические плунжерные насосы также соответствуют законодательству штатов, где бензиновые небольшие внедорожные двигатели запрещены. Чувствуя, что эта тенденция сохранится, производители оборудования уже разрабатывают оборудование для удовлетворения спроса на электрические насосы высокого давления в этих штатах.

Стоимость

Газовые двигатели обычно стоят дороже, чем аккумуляторы, и операторам также необходимо постоянно покупать топливо. Аккумуляторы можно перезаряжать снова и снова, и, как правило, они имеют стабильную цену.

В то время как диафрагменный насос может иметь меньшую начальную стоимость, плунжерный насос с питанием от батареи, скорее всего, обеспечит значительно более низкую стоимость владения. Мало того, что производители оборудования будут получать меньше жалоб и претензий по гарантии, операторы смогут ограничить расход топлива и сократить количество поломок, ремонтов и простоев.

И победителем становится…

Для коммерческого применения высокого давления плунжерный насос с электроприводом является наиболее надежным и экономичным вариантом. В промышленности также существует несколько других типов насосов. Узнайте о семи из наиболее распространенных в нашей Шпаргалке по сравнению насосов ниже.
