для чего нужен, как работает и как его отрегулировать

Система водоснабжения состоит не только из труб, выполняющих транспортировку воды к точкам подачи. Она включает в себя устройства и механизмы, позволяющие стабилизировать работу трубопровода.

Одним из таких элементов является редуктор давления воды в системе водоснабжения – прибор решает проблемы, связанные с изменениями напора жидкости. По-другому его называют редукционным клапаном.

Разберемся, в каких случаях необходимо применять редуктор, как работает устройство, и каковы особенности конструкции разных модификаций. Кроме того, опишем технологию монтажа и приведем пример регулировки редукционного клапана.

Содержание статьи:

Что такое редуктор давления?

РДВ (редуктор давления воды) устанавливают не на все системы. Например, в типовых городских квартирах, где водоподача осуществляется в централизованном порядке, его не найти. Но это не значит, что давление не регулируется, просто устройство установлено на участке трубопровода до .

Автономное водоснабжение, как и централизованное, также нуждается в регулировке давления. Она необходима и на промышленных предприятиях, фермах, общественных заведениях – везде, где функционирует система водоподачи. Рассмотрим более подробно, какую роль играет редукционный клапан и так ли он необходим.

Дополнительная установка РДВ во внутриквартирной разводке обеспечивает стабильность температуры воды вне зависимости от действий соседей по включению/выключению кранов

Назначение и принцип работы

Простой по своей конструкции механизм, тем не менее, выполняет очень важные функции. Он защищает не только саму систему водоснабжения от перепадов давления, но и оборудование, подключенное к ней и чутко реагирующее на изменение напора воды.

Несколько причин, заставляющих установить РДВ:

Галерея изображений

Фото из

Защита насосов и насосных станций

Безопасный монтаж водонагревательного оборудования

Регулировка подачи и расхода воды

Устранение шума в трубах

Только при стабильном  нагревательное оборудование отрабатывает свой срок службы и не требует частого ремонта. Замечено, что если в обвязке бойлера присутствует редуктор, стабилизирующий напор воды, оборудование работает дольше, а его запчасти не так быстро изнашиваются.

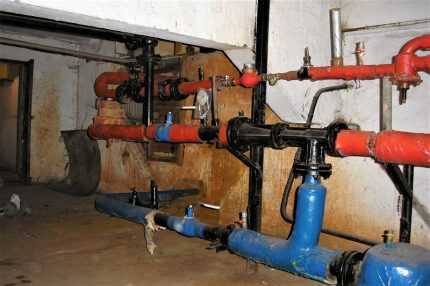

В городских многоэтажках редукционные клапаны устанавливают в узлах, соединяющих общедомовые системы с центральной магистралью, а также на стояках ХВС и ГВС

Основная функция водяного редуктора давления – регулировка напора воды в трубопроводе, защита от гидроударов и других неприятностей, связанных с резким увеличением или скачками давления. Чаще всего редуктор устанавливают между клапаном подачи воды в автономную или внутреннюю систему и точкой потребления.

Работа редукционного клапана заключается в автоматической регулировке, то есть для полноценного функционирования не нужно подключать дополнительную аппаратуру или механизмы. В случае повышения водяного давления устройство самостоятельно уменьшает показатели, благодаря чему подача воды в котлы, бойлеры и краны нормализуется.

Описание процесса работы:

• или централизованной системы перемещается с определенным стабильным давлением;
• по техническим или другим причинам происходит скачок давления, появляется риск выхода из строя подключенного к системе водоснабжения оборудования;
• вода под увеличенным напором попадает в редуктор, воздействует на пружину или мембрану;
• сечение клапана автоматически уменьшается, вслед за этим снижается давление;
• к точкам водоразбора жидкость попадает под давлением, не превышающим установленные нормы.

Возникающий в системе водного обеспечения скачок давления называют .

Он может случиться и в многоэтажном доме, и в коттедже, а результатом внезапного повышения нормативных параметров является вышедшее из строя дорогостоящее оборудование или элементы трубопровода.

Редуктор в системе отопления или водоснабжения – это дополнительная страховка от аварии, протечки, затопления с неприятными последствиями для владельцев жилья, а иногда и «нижних» соседей

Таким образом, РДВ – это основной инструмент для предотвращения нежелательных последствий от гидроударов, который можно самостоятельно установить в домашней системе водообеспечения.

С нормативной базой можно ознакомиться в документации – ГОСТР 55023, ГОСТ 12678, методической литературе НИИ Сантехники.

Виды и особенности конструкции

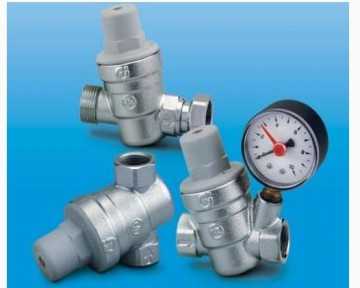

Бытовые регуляторы следует отличать от промышленных и коммерческих, и не только по размеру. У домашних производительность гораздо ниже – в среднем 3 м³/ч, тогда как у промышленных клапан-редукторов для понижения давления воды она достигает 15 м³/ч и выше.

Бытовые приборы обычно присоединяют к системе водоподачи муфтовым способом, а более производительные устанавливают на магистральных линиях при помощи фланцев.

Практически все редукторы производятся из металлов, чаще – из латуни или латунных сплавов. Корпус выполнен в виде крестовины, боковые патрубки предназначены для резьбового подключения к трубопроводу, верхний и нижний – для дополнительных приборов, например, манометра.

Существует два вида редукторов, отличающихся по конструкции:

• поршневые;
• мембранные.

Они названы по главному действующему элементу, расположенному внутри корпуса.

Поршневые редукторы. Рабочей деталью первой категории является поршень или поршневый узел, который под воздействием пружины закрывает створ.

Образец редуктора с поршневым механизмом. Обычно приборы такого типа рассчитаны на температуру до +80˚С, но точные параметры указаны в паспорте изделия (+)

Когда вода начинает поступать под увеличенным напором, пружина давит на поршень, он уменьшает проходное сечение. Таким образом, жидкость во входной камере находится под большим давлением, чем в выходной. Следовательно, напор в разводке, находящейся после редуктора, сохранятся в норме.

Поршневые регуляторы давления используют для систем водоснабжения и отопления, если температура горячей воды и теплоносителя не превышает установленной производителем верхней границы.

Мембранные редукторы считаются более мощными, прочными, износостойкими, менее чувствительными к плохому качеству жидкости в трубах. Однако и стоимость их выше, чем поршневых аналогов.

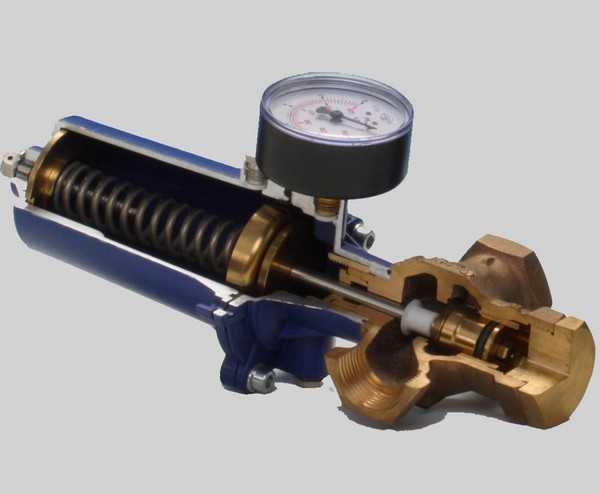

Образец редуктора с мембранным механизмом. Долгий срок службы объясняется особенностями конструкции – внутри корпуса нет деталей, трущихся друг о друга (+)

Принцип работы мембранного редуктора похож на выше описанный. Вода поступает под высоким давлением во входную камеру, давит на шток. Под напряжением, созданным пружиной и штоком, образуется щель, через которую вода попадает на выход уже с меньшим давлением.

Мембранные модели, отличающиеся большей пропускной способностью и прочностью, способны снижать давление с 25 бар и более до 6-7 бар и даже ниже.

Если давление на входе в пределах нормы, жидкость свободно перемещается через редуктор, не меняя своих параметров.

Правила монтажа и регулировки

Если присутствуют навыки работы с трубами, то установкой РДВ можно заняться самостоятельно. Новичкам экспериментировать не стоит, лучше для ответственно работы пригласить сантехника.

Монтаж производится в следующем порядке:

1. Приобретаем пару изделий – для холодной и горячей воды, лучше мембранного типа. Также готовим инструменты и расходный материал для герметизации – фум-ленту или паклю, смазку. Потребуются ключи и инструмент для нарезки резьбы.
2. Отключаем воду в стояках, заранее оповестив соседей.
3. Устанавливаем на трубу входной вентиль после счетчика перед запорным краном. Используем резьбовой способ.
4. Сначала фиксируем фильтр грубой очистки, затем редуктор.
5. Герметизируем места соединения.
6. При необходимости устанавливаем манометр. Располагаем его так, чтобы циферблат был хорошо виден.
7. Подключаем регулятор к , герметизируем.

После установки подключаем воду, отворачиваем шаровые краны и тестируем оборудование.

Один из вариантов монтажа регулятора давления в квартирную систему водоснабжения. Расположение РДВ между шаровым краном и счетчиком считается технически обоснованным и наиболее удачным

Последовательность установки регулятора в доме такая же, как при квартирном монтаже.

Большая часть регуляторов давления производится и продается с заводскими настойками. Нормой давления считается значение 3 бара. Если требуется уменьшить или увеличить заданные параметры, регулировку можно произвести самостоятельно.

Редукторы давления имеют разную конструкцию, поэтому регулировка производится тоже по-разному, согласно инструкции. Но обычно требуется какой-то один простой инструмент – или отвертка, или ключ

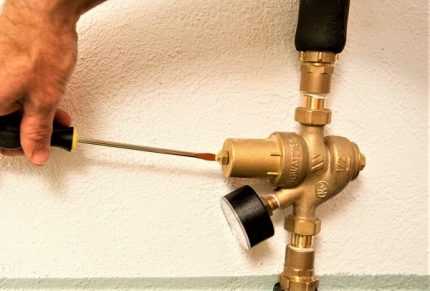

Пример регулировки своими руками. Первоначально на редукторе с манометром установлено давление 6 бар, необходимо изменить на 3 бара.

Галерея изображений

Фото из

Шаг 1 – сброс давления

Шаг 2 – ослабление винта

Шаг 3 – установка нужного давления

Шаг 4 – затягивание винта

В результате давление на входе и выходе должно стать разным. На входе, как и первоначально – 4,5 бара, на выходе после регулировки – 3 бара.

Этот способ простой, выполняется прямо на месте. Снимать устройство с трубы не обязательно. Регулировка на столе производится, когда вместо старого устройства устанавливается новое или когда редуктор монтируется впервые.

Устройство без манометра обслуживать сложнее, так как невозможно контролировать показатели. Обычно подкручивают наугад, ориентируясь по результату. Но мы все же рекомендуем воспользоваться временно манометром, вставив его вместо заглушки.

Выводы и полезное видео по теме

Профессиональный взгляд на редукторы давления:

Полезная теория:

Подсказки по регулировке могут содержаться и в инструкции по эксплуатации устройства. Если ее нет (что возможно при заказе редуктора в Китае), догадаться о способе изменения параметров можно, внимательно изучив конструкцию прибора.

В случае затруднений рекомендуем обращаться к профессиональным сантехникам, которые точно знают, как можно быстро и правильно отрегулировать напор воды в квартире. С ними же можно посоветоваться по выбору подходящего регулятора.

Поделитесь с читателями вашим опытом использования редуктора давления для системы водоснабжения. Расскажите, на чем основывался выбор устройства, и довольны ли вы приобретением. Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Форма для связи расположена ниже.

sovet-ingenera.com

Редукционные клапаны для водоснабжения

Содержание статьи

Как сократить потребление воды?
Виды редукционных клапанов
Насколько важна герметичность клапана?

Случалось ли вам, включая холодную или горячую воду, продолжительное время крутить кран, чтобы настроить нужный напор или температуру воды? А потом, спустя несколько минут, снова тянуться к ручке крана, так как кто-то из соседей включил у себя воду? Наверное, не раз.

Такая ситуация чаще всего случается в часы максимального потребления из-за недостатка напора в системе водоснабжения. Также напор может быть настолько большой, что доставляет неудобства. Основная причина этого – переизбыток или недостаток давления и его колебания. В результате возникают серьезные проблемы: разрывы гибких шлангов, быстрый выход из строя уплотнительных прокладок водоразборных кранов, возникновение шума, вибрации, сложность управления потоком воды и настройки необходимой температуры воды.

Как предотвратить аварийные ситуации, создать комфортное давление и сократить потребление воды?

Вопрос решается при помощи установки редукционного клапана, например, клапана Danfoss 7BIS. Он позволяет устранять разрушающее воздействие избыточного давления на оборудование системы водоснабжения. Благодаря данному клапану отпадает необходимость постоянного ручного регулирования воды смесителем (например, в душе), вызванная неравномерностью водопотребления в системах горячего и холодного водоснабжения. Также клапан обеспечивает экономию воды, так как упрощает управление потоком и используешь столько воды, сколько нужно, а не разливаешь или разбрызгиваешь ее.

Для обеспечения равных гидравлических условий для потребителей редукционные клапаны устанавливают на вводе в квартиру. При новом строительстве и реконструкции согласно новым нормам (ДБН В.2.5-64:2012) при давлении более 4,5 бара установка редукционных клапанов обязательна. И если редукционные клапаны установлены на каждую квартиру, то все потребители этого дома находятся в равных гидравлических условиях, так как у всех одинаковое давление в водоразборных кранах. Если потребитель сам устанавливает клапан на вводе, то получает комфортное (не избыточное, в котором нет необходимости) и стабильное давление без скачков.

Что представляет собой редукционный клапан, и какие виды клапанов существуют?

Редукционный клапан – это регулятор прямого действия, который при помощи только водной энергии автоматически поддерживает постоянное давление в точке отбора импульса (после клапана) в независимости от водопотребления. В зависимости от водопотребления клапан создает такое сопротивление, чтобы давление на выходе соответствовало установленному.

Редукционные клапаны бывают поршневого и мембранного типа. Выполняют одинаковую функцию, но отличаются конструкцией и принципом действия, в связи с чем имеют свои преимущества и недостатки.

Редукционные клапаны поршневого типа обязательно имеют встроенный фильтр. Тем не менее, несмотря на наличие фильтра, перед клапаном необходимо устанавливать дополнительный фильтр, потому что клапан боится загрязнений, из-за любого мелкого загрязнения его может заклинить. Периодически встроенный фильтр необходимо чистить. Для этого понадобится специальный инструмент, так как необходимо будет разбирать клапан. Не так просто это сделать и не все могут справиться с этой задачей. Поэтому придется обратиться за помощью к сантехнику. Очистку встроенного фильтра желательно делать раз в полгода или чаще (это зависит от качества вода: наличия загрязнений и количества солей, которые могут выпадать в осадок), а не дожидаться, пока фильтр забьется и перестанет пропускать воду.

В отличие от клапанов поршневого типа, клапаны мембранного типа не боятся загрязнений, так как количество трущихся деталей сведено к минимуму. Благодаря этому нет необходимости в установке фильтра перед клапаном. Так же клапаны мембранного типа можно устанавливать в любом монтажном положении, что очень важно при недостаточном пространстве. Подобная установка недопустима для редукционных клапанов поршневого типа, что создает некоторые сложности при монтаже.

Клапаны поршневого типа разгружены по давлению – колебание давления на входе не влияет на давление на выходе, но из-за сил трения возникающих при движении затвора необходим большой перепад давления для его нормальной работы. Клапан будет «залипать» и не сдвинется с места, пока не появится достаточный перепад давления, который создаст достаточную силу, чтобы сорвать затвор с места.

Мембранные клапаны не разгружены по давлению, вследствие чего, давление после клапана может меняться из-за колебания давления перед клапаном на 3-7% от величины изменения давления на входе. Данное изменение давления неощутимо для потребителя и не влияет на комфорт водопотребления.

Так же для нормальной работы мембранных клапанов не нужен большой перепад давления.

Таблица 1. Сравнение редукционных клапанов

Тип клапана	Преимущества	Недостатки
Поршневой	разгружены по давлению	требуют обязательной установки фильтра перед клапаном
		устанавливается только на горизонтальный трубопровод настроечной ручкой вверх – одно монтажное положение
		высокие требования к качеству воды системы водоснабжения
		имеют встроенный фильтр, который необходимо периодически чистить
		для нормальной работы необходим большой перепад давления, чтобы не было залипания
		возможна протечка при попадании загрязнения – заклинивание клапана
Мембранный	можно устанавливать в любом монтажном положении	не разгружены по давлению
	не боится загрязнений
	не обязательно устанавливать фильтр перед клапаном
	не требуют технического обслуживания
	исключают возникновение протечки
	легко осуществлять подбор клапана
	не требуется перенастройка при установке на вводе в квартиру

Редукционные клапаны Danfoss 7BIS относятся к клапанам мембранного типа и имеют такие преимущества:

• не боятся загрязнений;
• не требует установки фильтра перед клапаном;
• можно устанавливать в любом монтажном положении;
• не нужен большой перепад давления для их нормальной работы;
• не требуют технического обслуживания;
• имеют малую массу и габаритные размеры.

Насколько важна герметичность клапана?

Редукционные клапаны, которые предназначены для применения в системах водоснабжения, должны поддерживать установленное давление, как при расходе, так и при его отсутствии. При отсутствии водопотребления, если клапан негерметичен при закрытии (отсутствует упругое уплотнение седла клапана, повреждено уплотнение или заклинило клапан), то давление до и после клапана будет выравниваться, что недопустимо, так как это может привести к аварии. Соответственно, при выборе редукционного клапана для системы водоснабжения необходимо обратить внимание на важный элемент: упругое уплотнение седла клапана, которое гарантирует полное перекрытие потока.

Современные редукционные клапаны для систем водоснабжения клапаны 7BIS при отсутствии водопотребления исключают возникновение протечки, и давление после клапана останется на заданном уровне, благодаря наличию упругого уплотнения седла клапана.

Подбор диаметра клапана осуществляется просто: клапан выбирается того же диаметра что и трубопровод. Благодаря простоте выбора и установки это можно сделать самостоятельно без привлечения специалистов. При выборе редукционного клапана рекомендуем обращаться к хорошо зарекомендовавшим себя мировым производителям.

Теперь вы знаете, что поможет обеспечить комфортное давление в водоразборном кране. Редукционный клапан – это экономично и эффективно.

Похожие статьи

kirpich174.ru

Клапан редукционный: устройство и принцип действия

Редукционный клапан — это автоматически действующий пневматический или гидравлический дроссель, предназначенный для поддержания на постоянном уровне давления на выходе. Сопротивление редукционного клапана в каждый момент пропорционально разности между переменным давлением на входе и постоянным (редуцированным) давлением на выходе.

Виды редукционных клапанов:

• Редукционный клапан прямого действия (не требует внешнего источника питания).
• Клапаны, управляемые пневмо- или электроприводом.



 Рис. 1. Конструктивная схема простейшего редукционного клапана

Область применения

Эти клапаны применяются в гидроприводе в том случае, когда от одного источника гидравлической энергии (насоса) необходимо запитать несколько потребителей гидравлической энергии (гидродвигателей), работающих одновременно и имеющих разный характер нагрузки. Необходимость применения редукционного клапана обусловлена тем, что включение в работу одного из гидродвигателей приводит (при отсутствии данного редукционного клапана) к изменению давления на входе в остальные гидродвигатели, а следовательно, и к падению усилий на выходных звеньях гидродвигателей. Если гидродвигатели включаются в работу не одновременно или имеют одинаковые нагрузочные характеристики, то использование редукционных клапанов, как правило, не является обязательным. Например, отвал бульдозера приводится в движение обычно двумя гидроцилиндрами. Но поскольку оба гидроцилиндра приводят в движение один и тот же рабочий орган (то есть, отвал), то их характер нагрузки является одинаковым, и в гидросистемах бульдозеров редукционные клапаны, как правило, не применяются.

В пневмоприводах применение редукционных клапанов является обязательным, поскольку, вследствие сжимаемости воздуха, пневмосистемы склонны к значительным колебаниям давления.

Принцип действия

На рис. 1 показана конструктивная схема простейшего редукционного клапана. При увеличении входного давления Рн возрастает давление в полости Б, а также давление в полости В (редуцированное давление Рред). Под действием возросшего редуцированного давления плунжер смещается влево, тем самым уменьшая размер дроссельной щели у. При этом возрастает сопротивление потоку жидкости при прохождении её через дроссельную щель, а значит, возрастают и потери давления. Как следствие уменьшается значение редуцированного (выходного) давления Рред. Таким образом, обеспечивается устойчивость значения выходного давления при изменении входного давления. Следует отметить, что в описанном процессе возросшее давление в полости Б не мешает перемещению плунжеров влево, так как это возросшее давление действует не только на дросселирующую конусную головку, но и на уравновешивающий поршень, и эти силовые воздействия уравновешивают друг друга.

www.esmocompany.ru

Редуктор давления воды: состав и принцип работы

Для стабильного давления в водопроводе и его понижения всегда пригодиться такой полезный агрегат, как редуктор давления воды. Устройство отвечает за автоматическую коррекцию давления воды и самое главное, что ему для этого не требуется дополнительных электромеханических и электрических приводов. Редуктор является надежной защитой сантехники от высокого давления и резких скачков жидкости в трубопроводе. Агрегат регуляции водного напора имеет герметичный корпус из металла. Он оснащен выходным и входным патрубками с внутренней резьбой. Может быть оборудован винтом для регулирования давления и патрубком маленького диаметра для подсоединения манометра.

Полный состав механизма

Редуктор давления воды состоит из следующих компонентов:

• Корпус с крышкой;
• Пружина;
• Сетка с фильтром;
• Гайка и винт для регулировки давления;
• Манометр;
• Диафрагма;
• Поршень и его тарелка;
• Центральный суппорт;
• Клапан с прокладкой;
• Прижимной болт;
• Маленькое и большое уплотнительное кольцо.

Куда монтируется редуктор

В последнее время редуктор давления воды можно часто увидеть перед стиральной машиной, бойлером, газовой колонкой и другими бытовыми агрегатами, которые «питаются» водой. Случается, что перед установкой водопровода в квартире или доме, не была запланирована заранее фиксация одного «контролера» давления на все помещение целиком. Это нужно учитывать на момент монтажа агрегата. Перед редуктором рекомендуется устанавливать водоочистительный фильтр грубой очистки. Подобный вариант защиты устройства совсем нелишний, даже несмотря на то, что в некоторых последних моделях редукторов уже установлен собственный фильтр.

Принцип работы редуктора

Принцип действия регулятора давления воды базируется на выравнивании усилий пружины и усилий диафрагмы. Когда открывается кран, то в трубе уменьшается выходное давление редуктора, а это в свою очередь снижает нажим на диафрагму. В этом случае усилие пружины больше и при его стабилизации она открывает клапан до тех пор, пока давление на выходе не сравняется с заданной величиной. В это же время выходное давление регулятора и его перепады совершенно не оказывают влияние на закрытие или открытие клапана.

Редуктор давления воды, который монтирован на входную трубу, снижает давление до необходимых показателей и выравнивает его во всей водопроводной системе квартиры, дома. Если, на момент установки трубопровода к нему не присоединили регулятор жидкости, то можно поставить редуктор на стиралку, посудомоечную машину или бойлер. Очень важно выполнить это мероприятие, если в системе трубопровода есть насос, который создает гидравлический удар (резкий перепад давления в трубе) при включении и отключении.

Монтаж редуктора давления воды

Как правило, редуктор давления воды устанавливают вверх манометром на участке подсоединения водопровода к стояку или магистральному трубопроводу. Лучше всего регулятор водного давления монтировать на горизонтальной плоскости отвода, за счетчиком.

Вдобавок к этому, стоит поставить систему фильтрации грубой очистки до установки редуктора. Но, если фильтр уже в наличии на входе трубопровода, то можно обойтись и без повторной установки. Перед регулятором водного давления и сразу за ним нужно прикрепить запорные вентили. Настройка и контроль давления в водопроводе должны налаживаться, если расход воды нулевой.

Необходимо оставить прямой отрезок на трубе после редуктора (не меньше 5 рабочих диаметров). Прибор регулировки давления можно установить самостоятельно, но только в том случае, если имеется опыт сантехнических мероприятий. Но, для качественного выполнения работы и гарантии правильной установки, желательно обратиться за помощью к профессиональному сантехнику.



Ссылки на видео:





oskada.ru

Редукционный клапан давления масла – устройство и ремонт

Ни для кого не секрет, то двигатель автомобиля не может работать без соответствующей смазки. Если мотор будет работать без масла, то его выход из строя наступит очень и очень быстро. Однако, простое заливание масла в двигатель – недостаточно. Необходимо, чтобы оно проникало во всех щели, чтобы обеспечивать функционирование абсолютно всех узлов. Для этого в картере двигателя нужно создать необходимое давление, которое сможет заставить масло циркулировать по всем узлам мотора.

Что такое редукционный клапан давления?



Для обеспечения требуемого давления масла применяется масляный насос, который распространяет смазывающее вещество по всем узлам двигателя. Масляный насос приводится в движение с помощью одного из валов: распределительного или коленчатого, и работает вместе с двигателем. Дальнейшая передача вращающего момента на шестерни насоса осуществляется с помощью специального приводного вала.

Однако, одного только создания давления недостаточно, ведь необходимо контролировать этот важный параметр. Слишком большое давление может привести к износу сальников и прокладок, после чего они начинают пропускать масло наружу. Кроме того, в ряде случаев, избыточное давление становилось причиной многих более ответственных узлов.

Негативный эффект имеет и слишком малое давление. Если его недостаточно, масло не в состоянии проникнуть в труднодоступные места. Работа этих деталей в сухую очень быстро приведет к их износу.



Чтобы избежать этих неприятностей, на масляном насосе устанавливается специальный редукционный клапан масляного давления. При повышении давления в системе, он открывается и пропускает определенное количество масла в картер. После того, как давление на входе уменьшится, он закрывается, это вплотную связяно с системой вентиляции картера двигателя. Таким образом, принцип работы редукционного клапана основан на разности создаваемых давлений на входе и выходе устройства. Исходя из этих данных, он открывается или закрывается.

Если рассматривать этот процесс более подробно, то получается, что масло воздействует на специальный болт, который, преодолевая сопротивление пружины, за счет давления масла, открывает клапан. После того, как давление нормализуется, пружина возвращается в исходное положение. Этот процесс является цикличным и продолжается на протяжении всего времени работы двигателя.

Устройство клапана давления масла

Клапан состоит из специального кожуха. На всем его протяжении расположена система каналов, по которым осуществляется циркуляция смазывающего вещества. На конце циркуляционного канала расположен болт или шарик. Данный элемент открывает или закрывает канал, чтобы обеспечить подачу масла или ограничить ее.

Главное отличие этой системы регуляции давления состоит в том, что она предельно проста. Ее конструкция более высокую надежность и ремонтопригодность, по сравнению с электрическими или любыми другими типами клапанов.

Клапан может быть как частью всего насоса, так и его отдельным элементом. Второй вариант предусматривает модульную систему, неисправной узел которой можно легко заменить.

Видео – Редукционный клапан для увеличения ресурса топливного фильтра

Неисправности редукционных клапанов

При всех своих достоинствах, такой клапан тоже поддается износу, который рано или поздно проявляется в следующих неисправностях:

• Создание недостаточного давления. Эта неисправность может быть вызвана механическими поломками и часто всего происходит из-за пружины. Со временем этот упругий элемент начинает растягиваться и приоткрывать клапан, даже если давление не слишком большое. Таким образом, оно снижается, и масло не попадает во всех остальные мелкие узлы двигателя.
• Немало важен и человеческий фактор. Если при капитальном ремонте была подобрана пружина не той упругости, то она очень быстро выходит из строя и ставит под угрозу весь механизм.
• Существует и обратный момент первой неисправности – это избыточное давление. Как вы уже поняли, клапан перестает открываться, или открывается недостаточно широко. Это связано с постепенным засорением канала клапана, которое не дает ему нормально открываться. В последствие, масло под давлением выводит из строя сальники и прокладки, а также многие другие важные части механизма.

Чтобы не допустить этого, старайтесь своевременно производить замену масла. При этом, большое внимание обращайте на качество смазывающего вещества.

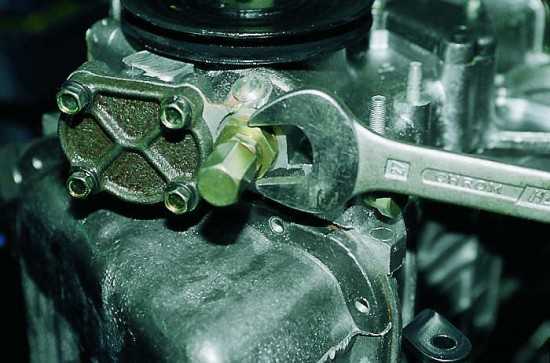

Ремонт редукционного клапана масляного насоса

Прежде чем бить тревогу и лезть под капот, необходимо убедиться в наличии неисправности. На приборной панели имеется специальная лампа, которая сигнализирует о недостатке или избытке давления масла. В автомобилях конца прошлого века, помимо лампы, применялся специальное измерительное устройство, которое показывало давление масла. Если лампа загорелась или стрелка отклонилась от нормы, то можно судить о неисправности клапана или недостатке масла в двигателе.

В первую очередь, определите уровень масла. Если он в норме, то приступайте к разборке масляного насоса. Для этого демонтируйте его с двигателя. После разборки насоса клапан можно будет оценить визуально.

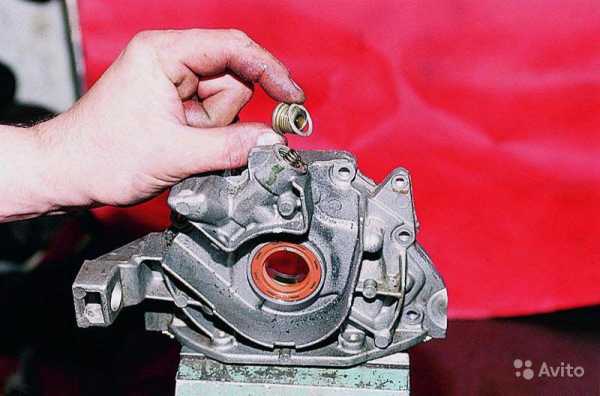

При его заклинивании его вытаскивают и промывают в бензине. После этого, непосредственно перед установкой, его смазывают и монтируют обратно.

Не менее внимательно отнеситесь и к специальным каналам клапана. При необходимости проведите их очистку.

Если пружина не обеспечивает нормального закрытия клапана, то ее следует заменить. Постарайтесь подобрать именно такую же пружину.

Если вы производите капитальный ремонт двигателя, то чистке и смазыванию данный узел не подлежит. В этом случае, устанавливается новый масляный насос.

vipwash.ru

Редуктор давления воды: принцип работы и разновидности

Оглавление:
Редуктор давления воды: назначение и принцип работы
Разновидности редуктора давления воды

Вы никогда не задумывались над тем, почему практически новенький водонагреватель дает течь или под стиральной машиной образуется лужа воды? Только не нужно отвечать сходу и говорить о том, что что-то там проржавело или кто-то установил бракованный шланг. Не без этого, конечно, но в большинстве случаев виною всех протечек является давление воды в трубопроводе, которое, мягко говоря, не всегда стабильно – в некоторые моменты оно может в несколько раз превосходить допустимые значения, что и приводит к порывам даже металлических частей сантехнического оборудования. Так называемые гидравлические удары в состоянии сломать все что угодно и противопоставить их разрушительной силе можно разве что современный редуктор давления воды, о котором и пойдет речь в этой статье. Вместе с сайтом stroisovety.org мы разберемся с его назначением и принципом работы, изучим разновидности и технологию регулировки.

Редуктор давления воды фото

Редуктор давления воды: назначение и принцип работы

С назначением редуктора воды все более или менее ясно – как правило, он используется для стабилизации давления и предотвращения таким образом выхода из строя некоторого сантехнического оборудования. В большинстве случаев установка редуктора давления воды производится тогда, когда в работе домашнего водопровода задействованы такие устройства, как накопительные водонагревательные баки и термостатические смесители – в общем, чувствительные к давлению жидкости агрегаты. Тут все просто и понятно, чего не скажешь про принцип работы редуктора давления воды – разберемся с ним подробнее, так как в этом отношении можно выделить целых три разновидности подобных устройств.

1. Поршневой редуктор давления воды – его основное преимущество заключается в простоте конструкции. За регулировку давления в водопроводной системе отвечает небольшой подпружиненный поршень, который уменьшая или увеличивая проходное отверстие, регулирует давление воды в системе – установка выходного давления в таких редукторах осуществляется путем ослабления или сжатия пружины посредством вращения специального вентиля. Если говорить о недостатках подобных редукторов, то здесь необходимо выделить такой момент, как необходимость предварительной фильтрации жидкости – без очистки воды от мусора подобные устройства очень быстро засоряются и выходят из строя. В силу такого поведения производители достаточно часто оснащают подобные устройства комплектным фильтрующим элементом – поршневой редуктор давления воды с фильтром способен осуществлять регулировку давления в пределах от 1 до 5атм.
2. Мембранный редуктор давления. Этот тип редукторов отличается высокой надежностью и неприхотливостью в работе – они выделяются на фоне всех остальных подобных приборов широким диапазоном пропускной способности. Как правило, они в состоянии обеспечить рабочую скорость потока жидкости в пределах от 0,5 до 3 кубических метров в час, что совсем немало, особенно если говорить об их использовании в быту. За работу такого редуктора отвечает подпружиненная мембрана, которая в целях предотвращения засоров помещена в отдельную герметичную камеру – в зависимости от степени сжатия пружины, она оказывает то или иное давление на небольшой клапан, который и уменьшает или увеличивает пропускную способность устройства.
3. Проточный редуктор понижения давления воды. Устройства этого типа отличаются тем, что в них нет никаких подвижных частей, благодаря чему возрастает их надежность и долговечность – понижение давление здесь достигается за счет внутреннего лабиринта массы небольших протоков. Проходя бесчисленные повороты этих каналов, разделяясь на несколько потоков и снова объединяясь в один, скорость воды гасится, и, как результат, снижается давление жидкости на выходе из подобных устройств. В быту такие устройства используются обычно для систем орошения – основным их недостатком является необходимость установки на выходе дополнительного регулятора.

   Принцип работы редуктора давления воды фото

В общем, это все, что можно сказать по поводу редуктора давления воды, а вернее его принципа работы, изучая который мы поневоле затронули тему их разновидностей. Но, как говорится, это только начало, и виды данных устройств этим не ограничиваются.

Разновидности редуктора давления воды

Редуктор давления воды в силу своей востребованности в различных сферах деятельности человека имеет массу всевозможных различий – классифицировать их можно по нескольким признакам.

1. По производительности. В этом отношении они подразделяются на три подвида – бытовые, производительность которых не превышает 3 кубометра в час; коммерческие с производительностью от 3 до 15 кубометров в час; промышленные, производительность которых свыше 15 кубометров в час. Если речь идет о том, чтобы приобрести редуктор давления воды для бойлера или другого бытового сантехнического прибора, то оптимальным вариантом будет бытовой редуктор давления.
2. По принципу подключения. Здесь вариантов немного – это резьбовые редукторы и фланцевые. Первые используются на трубопроводах диаметром до 50мм (2 дюйма), а вторые, соответственно, на более толстых трубопроводах.
3. По диапазону регулировки практически все редукторы давления разделяются на два типа – это редукторы давления воды с широким диапазоном регулировки и тонко настраиваемые редукторы. Первый вариант устройств способен регулировать давление в пределах от 1,5 до 12 бар, а второй всего-навсего в диапазоне от 0,5 до 2 бар.
4. По максимальному входному давлению. Здесь также имеется два варианта – в первом случае редукторы предназначены для работы в системах водопровода с давлением до 16 бар, а во втором случае до 25 бар.
5. По максимальной рабочей температуре жидкости. Здесь все просто и также имеется всего пара вариантов – существует редуктор давления для холодной воды и для горячей. Редуктор давления для горячей воды в состоянии пропускать через себя воду с температурой до +70°C, а редуктор холодной воды до +40°C.

   Редуктор давления воды для бойлера фото

В принципе, существуют и другие отличия в некоторых моделях водных редукторов – к примеру, есть редуктор давления воды с манометром, который облегчает процесс регулировки давления. Также некоторые различия могут наблюдаться в установленных фильтрующих элементах – в одних моделях сетка может быть мельче, а в других крупнее. А некоторые модели могут оборудоваться колбовыми фильтрами тонкой очистки – здесь все зависит от желания производителя защитить свою продукцию от повреждений.

И в завершение темы несколько слов о том, как отрегулировать редуктор давления воды. Сами понимаете, что если приобретенная вами модель оборудована манометром, то здесь проблем не возникнет – вращая специальный вентиль редуктора, просто добиваемся необходимых показаний манометра, приводя их в соответствие с паспортными данными наиболее уязвимого оборудования вашего водопровода. Если редуктор не оборудован манометром, тогда для регулировки прибора его понадобится приобрести дополнительно – это недорогое удовольствие, которое позволит вам быть уверенным в том, что давление в водопроводе в пределах нормы и о безопасности того же водонагревательного бака можно не переживать.

Редуктор давления воды с манометром фото

В принципе, это все, что необходимо знать по поводу такого ставшего незаменимым в наше время прибора для водопровода, как редуктор давления воды. Почему так произошло, объяснять долго не нужно – водоканал использует старое оборудование, а мы приобретаем современную технику, которая очень чувствительна к различным отклонениям от нормы. Мало того, использование редукторов воды также обусловлено необходимостью поднимать воду на высоту, и если, к примеру, на десятом этаже давление в пределах нормы, то на первом оно будет очень высоким, что и необходимо компенсировать посредством редуктора давления воды.

Автор статьи Александр Куликов

stroisovety.org

редукционный клапан

Редукционный клапан является мелкой, но очень важной деталью во многих агрегатах, в которых жидкость циркулирует под нужным давлением. В этой небольшой статье мы подробно разберём устройство, принцип работы и назначение редукционного клапана, причём не только клапана, установленного в системе смазки двигателя, но и в других системах.

О важности редукционного клапана и обратного клапана, а так же какие бывают неприятности, если он перестанет нормально работать, я уже подробно писал и желающие могут почитать об этом вот в этой статье. А в этой статье начнём с самых азов.

Говоря простыми словами — редукционный клапан предназначен для стравливания излишков жидкости (которая качается к примеру масляным насосом (или топливным насосом) и циркулирует по системе) обратно в картер, если давление превышает допустимые нормы.

И если бы не было этого клапана, то повышенное больше нормы давление жидкости (масла, топлива и др.) повредило бы прокладки, сальники или пористый материал масляного, или любого другого фильтра (которые тоже рассчитаны на определённое давление) и это привело бы к неприятным последствиям.

Редукционный клапан — устройство и принцип работы.

Сам клапан, несмотря на его важность, устроен довольно просто (см. рисунок чуть ниже и фото выше). Он представляет из себя подпружиненный шарик (или цилиндрик) который постоянно поджат своей пружиной и запирает своим телом своё посадочное место, в обратном канале, предназначенном для слива избыточной жидкости (масла). Упругость пружины клапана рассчитана на определённое давление жидкости.

Редукционный клапан.
1 — шестерни насоса, 2 — шарик клапана, 3 — пружина, подпирающая шарик.

И при превышении этого давления сверх нормы, повышенное давление жидкости давит на клапан, пружина при этом сжимается и шарик открывает канал, через который стравливаются излишки жидкости. Всё работает довольно просто и на автомате, и проблем как правило не возникает, если конечно вовремя менять фильтр и рабочую жидкость (масло), чтобы не допустить попадание грязи под клапан.

Где применяется редукционный клапан.

Редукционный клапан может быть установлен в масляном насосе автомобиля, который качает масло под нужным давлением по системе смазки, а также может устанавливаться в топливной системе как бензинового, так и дизельного двигателя, и даже устанавливается в современных сантехнических системах подачи воды.

В системе смазки двигателей автомобилей, мотоциклов и другой техники, редукционный клапан не допускает превышения давления масла выше нормы (подробнее о давлении масла и его проверке читаем тут), чтобы масло не выдавливалось через сальники и прокладки, а также чтобы не порвать пористый материал масляного фильтра. Подробно о редукционном клапане системы смазки и как проверить этот клапан можно почитать в статье про масляный насос — его диагностику и ремонт.

В топливной системе современных впрысковых бензиновых двигателей, установлен клапан в топливной рампе и он не допускает превышения давления топлива в ней. Если быть точным, то этот клапан называется не редукционным клапаном, а регулятором давления топлива (подробно о нём читаем здесь), но принцип работы его такой же, то есть в регуляторе давления топлива установлен тот же подпружиненный шарик, который при превышения нормы давления топлива, стравливает его излишки в канал обратки.

Примерно так же работает и редукционный клапан в топливной системе дизельного двигателя. Когда насос низкого давления, подающий топливо в топливный насос высокого давления (ТНВД), накачает топливо больше положенного, открывается редукционный клапан, установленный в топливной системе и излишки дизельного топлива сливаются в канал обратки и далее по шлангу обратки обратно в топливный бак.

В системе гидроусилителя руля современного автомобиля (подробнее о гидроусилителе читаем тут) и других системах гидравлики (даже в токарных станках высокой точности) так же установлен редукционный клапан, позволяющий предотвратить превышения давления гидравлической жидкости (масла) выше требуемой нормы.

Ведь любой гидроусилитель и его уплотнения, рассчитаны на работу с гидравлической жидкостью, прокачиваемой насосом гидроусилителя под определённым давлением и максимальное значение этого рабочего давления не должно превышать требуемой величины. Повышение давления как правило происходит при повороте руля машины до упора.

И в крайнем положении руля, значительно повышается давление жидкости, а чтобы не повредить уплотнения и другие детали ГУРа, именно для этого и служит редукционный клапан, который стравливает излишки жидкости, тем самым понижая давление до необходимой нормы, и предотвращая порчу уплотнений в системе и другие неприятности.

Несомненно редукционный клапан является мелкой, но очень важной деталью любой гидравлической системы.

suvorov-castom.ru
