Регулирующие клапаны – типы и сфера применения

Регулирующий клапан

Востребованный вид трубопроводной арматуры представляют регулирующие клапаны, которые отличаются нюансами конструкции и областью применения. Согласно положениям ГОСТ 24856-2014 они устанавливаются в трубопроводах разного назначения и служат для управления рабочей средой, обеспечивая изменение ее объема или проходного сечения. Используя клапаны, выполняют контроль давления и других параметров, обеспечивая эффективное регулирование технологических процессов.

Классификация и сфера применения клапанов

Согласно положениям ГОСТ 12893-2005 регулировочные клапаны классифицируют по нескольким параметрам. По способу движения рабочей среды различают следующие варианты арматуры:

  • проходные, которые размещаются на прямых отрезках и позволяют сохранить прежнее направление транспортировки среды;
  • угловые модели, изменяющие перемещение на 90°.
Проходной регулирующий клапанУгловой регулирующий клапан

Перемешивание двух вариантов рабочей среды с разными характеристиками происходит с помощью трехходовых моделей, которые комплектуются тремя патрубками.

Сырьем для производства регулировочных клапанов служат чугун, нержавеющая и легированная сталь, латунь и другие сплавы. Корпус изготавливают с помощью сварки, ковки, литья, штамповки и комбинированных методов. Выбор материалов определяет тип среды, с которой будет взаимодействовать арматура. Бытовые и промышленные клапаны устанавливают на трубопроводах, предназначенных для транспортировки:

  • горячей и холодной воды;
  • нефтепродуктов;
  • воздуха;
  • пара;
  • химических составов в жидком и газообразном состоянии.

По способу управления клапаны бывают ручные и автоматические. Арматура первого типа предназначена для трубопроводов малого сечения и чаще всего используется для контроля технических параметров транспортируемых веществ в быту. На промышленных объектах востребованы автоматические клапаны, укомплектованные специальными датчиками. Средства измерения оценивают величину уровня давления и способствуют изменению потребляемого объема среды. Механизм перекрывания автоматического клапана приводится в движение с помощью привода, который бывает пневматическим, электрическим или гидравлическим.

Монтаж клапана на трубопроводе выполняется несколькими вариантами соединения. По способу фиксации арматуру разделяют на фланцевую, приварную, муфтовую и штуцерную. Разнообразие оборудования для регулировки давления и способов крепежа позволяет использовать клапаны при монтаже инженерных коммуникаций. Также они востребованы в газовой промышленности и применяются для контроля давления в трубопроводах на нефтеперерабатывающих предприятиях и на производстве химических веществ и продуктов питания.

Особенности конструкции и принцип действия регулирующих клапанов

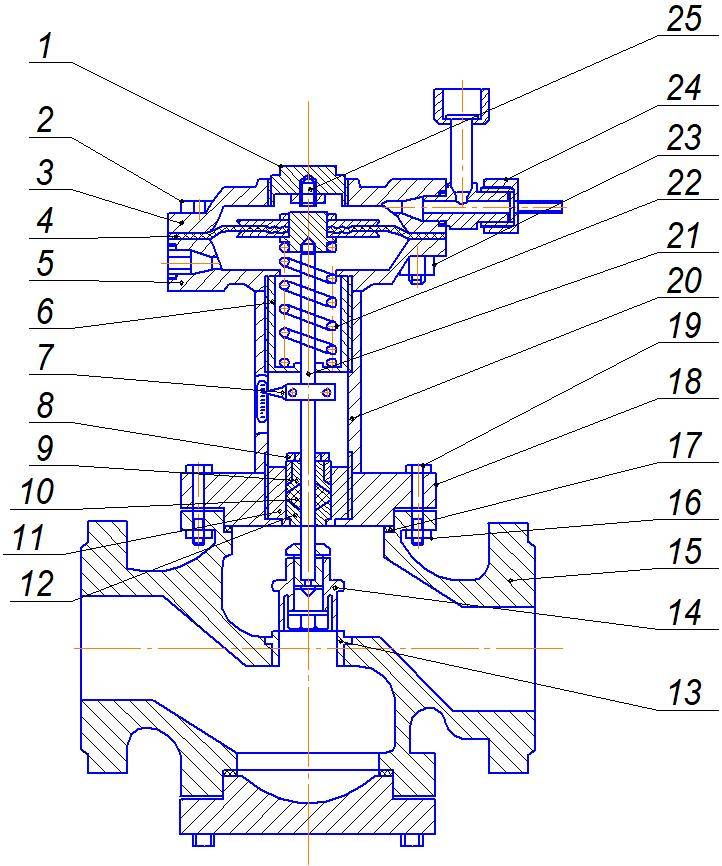

Конструкция регулирующего клапана

Нюансы регулирующего устройства, которое применяется для контроля рабочей среды, определяются типом рабочего механизма и способом фиксации арматуры к бытовому или промышленному трубопроводу. Среднестатистический регулировочный клапан состоит из следующих элементов:

  • корпуса;
  • уплотнительного блока, который обеспечивает герметичность арматуры после установки и препятствует выходу рабочей среды;
  • запорного узла;
  • штока, соединяющего ручной или механический привод клапана с запорным механизмом;
  • пропускного отверстия;
  • деталей крепления, с помощью которых арматура для управления давлением и другими показателей закрепляется на трубопроводе.

Принцип функционирования арматуры, которая используется для контроля давления рабочей среды, заключается в уменьшении пропускного отверстия. Оно происходит с помощью запорного механизма, приходящего в движение благодаря приводу клапана. В результате объем транспортируемых продуктов уменьшается, а уровень давления падает.

При выборе арматуры, которая регулирует перемещение рабочей среды по трубам, нужно обращать внимание на следующие параметры оборудования:

  • условный диаметр прохода;
  • рабочее и пробное давление;
  • пропускную способность.

К важным параметрам регулирующей арматуры относятся материалы, которые необходимы для изготовления оборудования, а также вид привода.

Разновидности регулирующих клапанов

По типу затворного механизма арматура для контроля давления в трубопроводе разделяется на следующие устройства:

Седельный клапанКлеточный клапанЗолотниковый клапанМембранный клапан
  • Седельные. Функции рабочего элемента клапана выполняет плунжер, который по своей конструкции бывает тарельчатым, игольчатым или стержневым. Он передвигается через одно или два седла арматуры, уменьшая ее проходное сечение. Односедельные модели устанавливают на трубопроводы малого диаметра, а клапаны с двумя седлами востребованы на магистралях значительных размеров.
  • Клеточные. При использовании арматуры контроль и регулировка давления в трубопроводе происходят за счет затвора, который имеет форму полого цилиндра с радиальной перфорацией. Он двигается по клетке, выполняющей функции направляющего элемента и пропускного узла. Благодаря нюансам конструкции клеточные клапаны отличаются малой вибрацией и небольшим уровнем шума.
  • Золотниковые. Регулирование параметров транспортируемых веществ выполняется с помощью золотника, который поворачивается на определенный угол. Управление золотниковым арматурным устройством не требует больших усилий, поскольку транспортируемые жидкие и газообразные вещества почти не оказывают сопротивления при перемещении запорного механизма клапана. Однако такая арматура не в состоянии обеспечить полную герметичность, поэтому ее не следует устанавливать на магистралях высокого давления.
  • Мембранные. Перекрытие сечения трубопровода в арматуре такого типа происходит с помощью мембраны, изготовленной из эластичной резины или фторопласта. Чтобы избежать погрешностей при регулировании мембранные клапаны комплектуются специальными элементами, которые обеспечивают контроль положения штока. Среди преимуществ арматуры выделяют устойчивость к коррозии и агрессивным средам, что позволяет ее использовать в нефтехимической промышленности. Мембранные клапаны выпускаются с гидравлическим или пневматическим приводом, который бывает встроенным или выносным.

Востребованы при монтаже трубопроводов разного назначения и запорно-регулирующие клапаны, которые помимо изменения расхода транспортируемых веществ позволяют полностью перекрывать их циркуляцию. Функции запорного устройства в арматуре выполняет плунжер. При контакте с седлом в полном объеме он обеспечивает герметичное отсечение, а при частичном — уменьшение проходного отверстия.

Пример маркировки регулирующих клапанов

Маркировка выпускаемых регулирующих клапанов выполняется согласно ГОСТ Р 52720-2007 и таблицам фигур, в которых представлены данные об обозначениях по типу арматуры и ее конструктивным нюансам. Кроме того, в нормативной документации указаны материал, используемый для производства корпуса и уплотняющих элементов.

Пример расшифровки для 25с947нж:

  • первые две цифры обозначают тип арматуры: 25 — регулирующий клапан;
  • буква указывает материал корпуса: с — изготовлен из углеродистой стали;
  • при наличии трех цифр первая обозначает тип привода, а две следующих номер модели: 947 — модель 47 с электрическим приводом;
  • последние буквы указывают материал уплотнителей: нж — уплотнительные поверхности клапана наплавлены сталью, устойчивой к коррозии.
Регулирующий клапан 25с947нж

Если арматура для регулирования давления и расхода среды производится без направленных или вставных уплотнительных колец, то на ее корпусе или затворе это отражается в виде двух букв — «бк». В случае наличия покрытия на внутренних поверхностях клапанов оно указывается согласно последней таблице фигур.

Компания «Авангард» — главный поставщик клапанов для регулировки давления и других параметров рабочей среды на территории России. Мы предлагаем регулирующие клапаны, которые отличаются приемлемой ценой и соответствуют требованиям ГОСТ.

Устройство и принцип работы регулирующего клапана

Любой трубопровод включает в свою конструкцию устройства, предназначенные для регулировки, отключения и включения, перемещения веществ, которые носят название «арматура». Все они обладают своей классификацией, в том числе и регулирующая арматура. Этот вид позволяет поддерживать давление, уровень и расход в нужных пределах. Рассмотрим подробнее основные виды регулирующей арматуры и их назначение.

Виды регулирующей арматуры

В силу своих конструкционных особенностей регулирующая арматура очень походит на запорную. Поэтому зачастую данные элементы имеют одинаковую марку. Регулирующие устройства делятся на 2 типа:

  • редукционный, который работает на снижение давления рабочей среды;
  • запорно-регулирующий.

Теперь о видах регулирующей арматуры. Наиболее распространенным видом принято считать регулирующие клапаны, которые также делятся на несколько подвидов:

  • проходные;
  • угловые;
  • смесительные, обладающие трехходовой конструкцией.

К остальным видам регулирующих устройств относятся запорно-регулирующие клапаны, регуляторы давления прямого действия, а также регуляторы уровня.

Обо всех перечисленных устройствах далее более подробно.

Особенности работы регулирующих клапанов

Регулирующие клапаны, как уже говорилось ранее, относятся к наиболее распространенным видам запорных устройств. Их основная функция – это изменение давления среды, которая проходит по определенной трубопроводной системе. Сфера применения данных устройств:

  • водопроводные системы;
  • системы газоснабжения;
  • магистрали, предназначенные для перемещения нефтепродуктов и газообразных веществ.

Материал, использующийся для изготовления этой арматуры, может быть разнообразным: латунь, чугун, сталь, высоколегированные сплавы. Выбор определенного исполнения зависит от трубопроводной системы и находящейся в ней среды.

В зависимости от особенностей работы все регулирующие клапаны делятся на 2 вида:

  • с ручным приводом, где управление происходит с помощью специально встроенного штурвала, который при необходимости нужно собственноручно вращать. Для труб с большими параметрами такой вариант практически не используется, поскольку приведение регулирующего устройства в работу требует значительных усилий;
  • с автоматическими управлением, где работа выполняется за счет встроенного гидравлического, пневматического либо электрического привода. Для обеспечения своевременного срабатывания затвора в регулирующее устройство входят датчики, которые измеряют существующее давление в системе.

Также существует классификация клапанов-регуляторов в зависимости от их формы:

  • проходные устанавливаются на прямом трубопроводе и никак не воздействуют на направление среды;
  • угловые изменяют направление среды, а значит и самого трубопровода на 90˚;
  • смесительные включают в свою конструкцию 3 патрубка, которые две рабочие среды в совместный поток.

Принцип работы запорно-регулирующих клапанов

Основное назначение запорно-регулирующих клапанов – это контроль рабочей среды в трубопроводе и изменение ее расхода. Эта регулирующая арматура может использоваться в следующих системах:

  • сети отопления и горячего водоснабжения;
  • центральные и индивидуальные тепловые пункты;
  • вентиляционная система.

Для каждого из условий существует определенный тип исполнения и используемого материала.

Запорно-регулирующие клапаны являются универсальными регулирующими устройствами. Это объясняется тем, что они не только контролирует расход используемой в трубопроводе среды, но еще и выполняет запорную функцию, способную полностью перекрыть движение потока.

Рассмотрим принцип действия запорно-регулирующей арматуры: внутри корпуса запорный элемент перемещается благодаря вращению штока, который приводится в движение собственноручно либо при помощи предусмотренного привода. Особенностью этого регулирующего устройства является присутствие уплотнителя, благодаря которому при опускании штока происходит полная герметизация системы.

Запорно-регулирующая арматура обладает рядом достоинств, самыми главными из которых является простота в использовании и обслуживании, надежность в эксплуатации. Установка регулирующих устройств возможна не только на трубопроводы стандартного типа, но и на магистрали с нестандартными углами и поворотами. К тому же зачастую они используются для работы в агрессивных средах.

Регуляторы давления прямого действия

Регулятор давления прямого действия необходим для того чтобы автоматически поддерживать нужный показатель перепада давления на одном из участков системы.

Эта регулирующая арматура делится на 2 вида:

Регулятор давления состоит из корпуса, клапана двухседельной конструкции, крышки, дополненной сальниковым устройством, грузового механизма и исполнительного механизма мембранного типа.

Особенностью конструкции такой регулирующей арматуры является наличие сразу двух клапанов на одном штоке. Такая особенность необходима для уравновешивания показателя давления рабочей среды на клапан, и соответственно, на шток.

Оба типа регуляторов отличаются друг от друга только расположением клапанов относительно седел. Регулирующая арматура «после себя» под воздействием давления от грузового механизма благодаря клапанам образует проход в седлах. Суть работы этого регулирующего устройства достаточно проста: при поступлении рабочей среды к нему проходное сечение находится в открытом состоянии, поэтому она проходит за него в трубопровод. Там и происходит увеличение показателя давления, которое перемещается по импульсной трубке к мембране и создает нагрузку для штока в противоположном направлении от воздействия груза, размещенного на рычаге. При достижении усилия большего, чем усилие груза движение штока будет направлено книзу и клапаны закроют отверстия в корпусе.

При настройке такой регулирующей арматуры на определенный показатель давления необходимо подобрать величину груза и его расположением на рычаге.

Отличие принципа работы регулирующей арматуры «до себя» от предыдущего вида в закрытых клапанах под воздействием имеющегося груза. Когда давление в системе увеличивается, то при передаче его через импульсную трубку на мембрану и тем самым создается усилие на шток по направлению противоположную действию груза. Это и приводит к открытию клапанов, что впоследствии ведет к выводу рабочей среды за них. А это значит, что давление в системе начинает снижаться.

Информация о регуляторах уровня

Предназначение регулятора уровня в поддержке уровня рабочей среды (жидкости) в необходимых пределах и заданной высоте. Используемый сосуд может находиться под давлением, а может соединяться непосредственно с атмосферой, что встречается значительно чаще. Такие условия характерны для резервуаров, наполненных нефтепродуктами или водой. Поддержка показателя давления здесь на заданном уровне осуществляется за счет впуска дополнительного объема жидкости. В этом случае регулирующая арматура носит название регулятор питания. Когда жидкость выпускается из резервуара под действием избыточного давления, регулирующая арматура называется регулятором перелива.

Действующими и главными элементами в такой регулирующей арматуре являются датчик положения уровня, чаще называющийся чувствительным элементом и элемент исполнительного действия, представленный в виде клапана регулирующего или запорного действия.

Принцип работы такого приспособления основан на прекращении или регулировании подачи рабочей среды (жидкости) с помощью исполнительного устройства, работа которого зависит от командного оповещения встроенного датчика.

Для регуляторов уровня прямого действия датчик обычно представлен в виде поплавка полой шарообразной формы, подсоединенного к затвору клапана. При увеличении или уменьшении уровня воды больше установленных пределов поплавок создает подъемную силу, которая и перемещает рычаг клапана в направление, заданное для работы исполнительного механизма регулятора.

Заключение

Регулирующая арматура относится к очень важным элементам, присутствующим во всех трубопроводных системах. В функции данных регулирующих устройств входит поддержание давления в системе на должном уровне. Некоторые также дополнительно выполняют и запорную функцию. Можно неустанно перечислять различные виды регулирующей арматуры, но самыми часто используемыми являются регулирующие и запорно-регулирующие клапаны, регуляторы давления прямого действия и регуляторы уровня.

Регулирующий клапан – это… Что такое Регулирующий клапан?

Современный регулирующий клапан с электрическим приводом.

Регулирующий клапан — один из конструктивных видов регулирующей трубопроводной арматуры. Это наиболее часто применяющийся тип регулирующей арматуры как для непрерывного (аналогового), так и для дискретного регулирования расхода и давления. Выполнение этой задачи регулирующие клапаны осуществляют за счёт изменения расхода среды через своё проходное сечение[1].

В зависимости от назначения и условий эксплуатации применяются различные виды управления регулирующей арматурой, чаще всего при этом используются специальные приводы и управление с помощью промышленных микроконтроллеров по команде от датчиков, фиксирующих параметры среды в трубопроводе. Используются электрические, пневматические, гидравлические и электромагнитные приводы для регулирующих клапанов. В современной промышленности уже редко, но все же встречается, основной способ управления регуляторами в прошлом — ручное управление[2].

Проходной запорно-регулирующий клапан с электрическим приводом.

Также применяются запорно-регулирующие клапаны, с помощью этих устройств осуществляется как регулирование по заданной характеристике, так и уплотнение затвора по нормам герметичности для запорной арматуры, что обеспечивается специальной конструкцией плунжера, имеющего профильную часть для регулирования, а также уплотнительную поверхность для плотного контакта с седлом в положении «закрыто».

Для присоединения регулирующих клапанов к трубопроводам применяются все известные способы (фланцевый, муфтовый, штуцерный, цапковый, приваркой), но приварка к трубопроводу используется только для клапанов, изготовленных из сталей.

Большинство из регулирующих клапанов весьма схожи по конструкции с запорными клапанами, но есть и свои специфические виды.

По направлению потока рабочей среды регулирующие клапаны делятся на:

  • проходные — такие клапаны устанавливаются на прямых участках трубопровода, в них направление потока рабочей среды не изменяется;
  • угловые – меняют направление потока на 90°;
  • трехходовые (смесительные) — имеют три патрубка для присоединения к трубопроводу (два входных и один выходной) для смешивания двух потоков сред с различными параметрами в один. В сантехнике такое устройство имеет название смеситель.

Основные различия регулирующих клапанов заключаются в конструкциях регулирующих органов[1][3].

Устройство и принцип действия.

На поясняющем рисунке справа изображен простейший проходной односедёльный регулирующий клапан в разрезе. Где:

  • B — корпус арматуры;
  • F — фланец для присоединения арматуры к трубопроводу.
  • P — узел уплотнения, обеспечивающий герметичность арматуры по отношению к внешней среде;
  • S — шток арматуры, передающий поступательное усилие от механизированного или ручного привода затвору, состоящему из плунжера и седла;
  • Tплунжер, своим профилем определяет характеристику регулирования арматуры;
  • Vседло арматуры, элемент, обеспечивающий посадку плунжера в крайнем закрытом положении.

Усилие от привода с помощью штока передается на затвор, состоящий из плунжера и седла. Плунжер перекрывает часть проходного сечения, что приводит к уменьшению расхода через клапан. Согласно закону Бернулли при этом увеличивается скорость потока среды, а статическое давление в трубе падает. При полном закрытии плунжер садится в седло, поток перекрывается, и, если затвор будет полностью герметичен, давление после клапана будет равно нулю[1].

Конструкции регулирующих органов

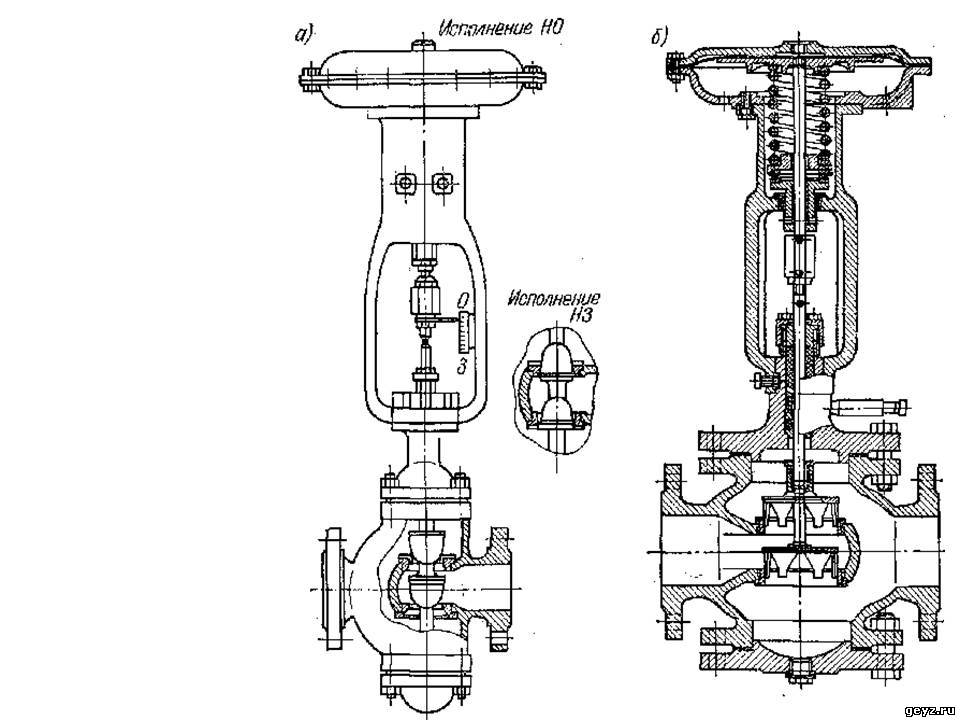

Односедёльные и двухседёльные

В седёльных клапанах подвижным элементом служит плунжер, который может быть игольчатым, стержневым или тарельчатым. Плунжер перемещается вдоль оси потока среды через седло (или сёдла), изменяя проходное сечение. Наиболее часто встречаемые — двухседёльные клапаны, так как их затвор хорошо уравновешен, что позволяет их применять для непрерывного регулирования давления до 6,3 МПа в трубопроводах диаметром до 300 мм, при этом используя исполнительные механизмы меньшей мощности, чем односедёльные. Односедёльные клапаны применяются чаще всего для небольших диаметров прохода из-за своего неуравновешенного плунжера. Также преимущество двухседёльных клапанов состоит в том, что такой конструкцией гораздо легче обеспечить требуемую для запорно-регулирующей арматуры герметичность с помощью плунжера, имеющего специальный регулирующий профиль для контакта с одним седлом, а для посадки в другое седло — уплотнительную поверхность для более плотного контакта[1][3].

Клеточные

Затвор клеточных клапанов выполняется в виде полого цилиндра, который перемещается внутри клетки, являющейся направляющим устройством и, одновременно, седлом в корпусе. В клетке имеются радиальные отверстия (перфорация), позволяющие регулировать расход среды. Ранее такие клапаны назывались поршневыми перфорированными. Клеточные клапаны за счёт своей конструкции позволяют снизить шум, вибрацию и кавитацию при работе арматуры[1][3].

Мембранные

В клапанах этого типа используются встроенные или вынесенные мембранные пневмо- или гидроприводы. В случае встроенного привода расход рабочей среды напрямую изменяется за счёт перекрытия прохода в седле гибкой мембраной из резины, фторопласта или полиэтилена, на которую воздействует давление управляющей среды. Если привод вынесен, то перестановочное усилие передаётся через мембрану на опору штока клапана, а через него на регулирующий орган; когда давление управляющей среды сбрасывается, пружина возвращает мембрану в начальное положение. Чтобы усилия от среды и сила трения в направляющих и уплотнении не приводили к снижению точности работы клапана, в такой арматуре часто используются дополнительные устройства — позиционеры, контролирующие положение штока. Мембранные клапаны могут быть как одно-, так и двухседёльные. Основным достоинством таких клапанов является высокая герметичность подвижного соединения и коррозионная стойкость материалов, из которых изготавливаются мембраны, что позволяет обеспечить хорошую защиту внутренних поверхностей арматуры от воздействия рабочих сред, которые могут быть агрессивными[1][3][2].

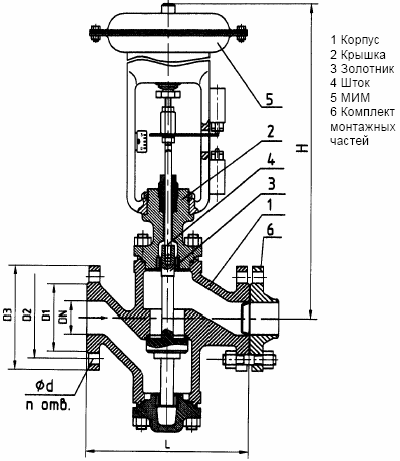

Золотниковые

В этих устройствах регулирование расхода среды происходит при повороте золотника на необходимый угол, в отличие от других клапанов с поступательным движением штока или мембраны. Такие клапаны применяются, как правило, в энергетике и имеют альтернативное название «регулирующий кран», так как по принципу действия принадлежат к кранам[1][3].

См. также

Примечания

  1. 1 2 3 4 5 6 7 Поговорим об арматуре. Р.Ф.Усватов-Усыскин — М.: Vitex, 2005.
  2. 1 2 Трубопроводная арматура с автоматическим управлением. Справочник. Под общей редакцией С.И.Косых. — Л.: Машиностроение, 1982.
  3. 1 2 3 4 5 Трубопроводная арматура. Справочное пособие. Д.Ф.Гуревич — Л.: Машиностроение, 1981.

Регулирующий клапан на отопление – Всё об отоплении

Запорная арматура на отопление: виды и характеристики

Качественная запорно регулирующая арматура для отопления монтируется в контуре для обеспечения максимально возможной энергоэффективности и экономичности обогрева. Она используется в рамках создания автономных систем отопления в частных домах, при разводке отопительных приборов в многоквартирных зданиях, а также при проектировании центральных систем теплоснабжения.

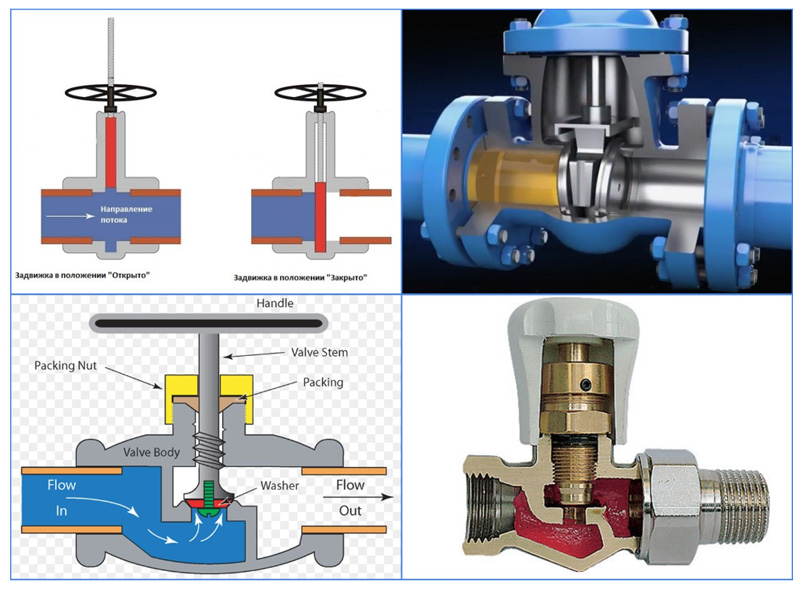

Запорная арматура

В отопительных системах запорная арматура на отопление используется для контроля подачи теплоносителя, а также для размыкания контура. Она позволяет контролировать процесс отопления, делая его более эффективным и рациональным. В большинстве случаев запорный кран на батарею отопления устанавливается на участках обвязки радиатора трубопроводом. Помимо функциональных преимуществ такое решение несет и практическую пользу – перекрыв запорный вентиль для батареи отопления, домовладелец сможет провести ремонт отопительного прибора без остановки работы всей системы обогрева. В настоящий момент запорная арматура для отопления представлена широким перечнем приборов.

Часто используются в отопительных системах следующие типы устройств:

  • запорные клапаны;
  • шаровые краны;
  • игольчатый вентиль;
  • задвижки.

Эти элементы изготавливаются из прочных металлов устойчивых к коррозии и действию высоких температур. Арматура запорного типа защищает контур от возникновения критических аварийных ситуаций и повышает надежность системы отопления, способствуя минимизации негативных последствий при выходе из строя отдельного отопительного прибора.

Шаровые краны

Шаровый кран – это запорная арматура для радиаторов отопления. которая устанавливается для регулирования подачи теплоносителя. Конструкция арматуры предусматривает наличие накидной гайки, внутренней резьбы, заглушки и воздуховыпускного устройства, предназначенного для спуска воздуха из системы.

При выборе данного вида арматуры необходимо обратить внимание на материал, из которого изготовлен кран и наличие уплотнительных колец, повышающих срок эксплуатации элемента в контуре. Хорошо себя зарекомендовали латунные краны, которые отличаются повышенной износостойкостью и устойчивостью к коррозии.

Запорные клапаны

Данный вид арматуры применяют для обеспечения возможности замены радиаторов без слива теплоносителя с контура. По особенностям конструкции различают угловые и прямые запорные клапаны. Причем некоторые модели могут оснащаться спускным механизмом для плавного снижения давления в контуре. Для запорных клапанов характерна шланговая насадка – она позволяет производить монтаж устройства максимально быстро и просто.

Игольчатый кран

Функции, которые выполняет игольчатый кран для отопления, могут быть различными. В зависимости от конструкции это устройство может выполнять запорную, регулирующую и балансировочную функцию. В системах отопления чаще всего используют запорный игольчатый вентиль для радиатора отопления, который позволяет плавно перекрывать поток и избегать возникновения гидроударов, губительных для системы. В отличие от шарового крана, имеющего два положения работы, игольчатый вентиль может работать в трех положениях:

Данный тип арматуры выполняет исключительно запорную функцию. Из-за особенностей конструкции он может работать в двух режимах – механизм оборудован запирающим элементом, расположенным перпендикулярно к потоку теплоносителя. В открытом положении задвижка подает теплоноситель в контур, а в закрытом препятствует его циркуляции. Среди особенностей задвижки стоит отметить малое гидравлическое сопротивление, создаваемое в контуре, оптимальный диаметр внутреннего сечения, который совпадает с диаметром трубопровода, простой монтаж и высокую надежность.

Запорно-регулирующая арматура

Помимо запирающих функций, предотвращающих аварийные ситуации на контуре, арматура может использоваться для регулирования подачи теплоносителя. Выделяют отдельный диапазон запорно-регулирующей арматуры, при использовании которой в контуре, можно плавно регулировать температуру теплоносителя, стабилизировать давление в контуре, а также контролировать направление циркуляции воды в системе.

Арматура запорно-регулирующего типа представлена следующими элементами:

  • балансировочный клапан;
  • обратный клапан;
  • подпиточный клапан;
  • термоклапан;
  • сбросной клапан;
  • перепускной клапан системы отопления.

Балансировочный клапан

Монтажники используют балансировочный клапан для системы отопления в целях балансировки нескольких гидравлических контуров. Данный механизм позволяет повысить эффективность работы системы отопления, поскольку помогает четко контролировать допустимый расход теплоносителя. Грамотно подключенный балансировочный клапан для системы отопления принцип работы которого состоит в равномерном распределении теплоносителя по всем участкам системы с помощью специального клапана, может полноценно функционировать в сложных условиях. В частности, клапан выдерживает сильные скачки давления в контуре и высокую скорость циркуляции теплоносителя по трубам.

По конструкции, балансировочный клапан для системы отопления цена которого составляет около 150 долларов для модели прямого действия, состоит из нескольких ключевых элементов:

  1. корпус из стали, латуни или силумина;
  2. мембранная перегородка;
  3. фиксатор положения;
  4. индикатор затвора;
  5. патрубок;
  6. измерительная диафрагма.

Обратный клапан

Данный тип регулирующей арматуры позволяет предотвратить гидроудары и повышает надежность системы. Как можно понять из названия арматуры, клапан не допускает обратный ток теплоносителя в системе. Для оптимального сочетания с контуром, необходимо подобрать клапан с соответствующим диаметром внутреннего сечения. Конструкция устройства довольно проста – главный элементом клапана является пружина, которая удерживает шток и закрывает его в случае возникновения аварий на контуре. Более подробно про обратный клапан можно прочитать в нашей статье «Зачем необходим обратный клапан для отопления» .

Подпиточный клапан

Для того чтобы циркуляция теплоносителя была эффективной, в контуре должно присутствовать оптимальное количество воды или антифриза. Поэтому подпиточный клапан для системы отопления является обязательным элементом любого контура. Этот тип арматуры позволяет компенсировать возможные потери теплоносителя, обусловленные применением кранов Маевского, спусковых клапанов или наличием протечек в отопительных приборах.

Функция, которую выполняет клапан подпитки системы отопления, состоит в том, чтобы контролировать количество теплоносителя в контуре и по необходимости восполнять его.

Лучше всего использовать в контуре клапан автоматической подпитки системы отопления, который оснащен редукционным механизмом и специальной мембраной, находящейся под давлением теплоносителя.

При понижении давления в контуре – теплоноситель не оказывает давления на мембрану, шток, толкаемый пружиной, падает и открывает просвет в седле. В результате контур подпитывается из водопровода до тех пор, пока давление в системе не нормализуется.

Термоклапан

Регулирующий термоклапан для радиатора отопления является одним из самых эффективных видов арматуры. Клапан позволяет увеличить функциональность контура и сделать процесс обогрева простым, комфортным и рациональным. Он может быть автоматическим и механическим. Механический термоклапан для отопления состоит из двух основных деталей. Это термоголовка и клапан. Автоматический аналог имеет более сложную конструкцию.

Для автоматического термоклапана характерно наличие следующих элементов:

  • термодатчик встроенного или выносного формата;
  • программатор;
  • автоматическая система управления.

Автоматический термоклапан регулирует температуру в контуре согласно настройкам, заданным пользователем предварительно. Это устройство имеет довольно высокую стоимость и позволяет максимально оптимизировать работу системы.

Сбросной клапан

Если давление в системе превысит норму, то неизбежен риск аварий, повреждений контура и даже взрыв котла. В виду этого монтажники используют клапан сброса давления в системе отопления, который в случаях аварии или перегрева теплоносителя не допустит скачков давления. Выбирая место для установки арматуры данного типа, следует учитывать, что наибольшая вероятность роста давления теплоносителя возникает в котле в результате перегрева теплоносителя.

Даже современные модели котлов, в которых установлен газовый клапан для котла, не застрахованы от аварийных ситуаций на сто процентов.

Рекомендуется устанавливать сбросной клапан для отопления как можно ближе к котлу, на трубопроводе подачи.

Выбирая модель, стоит обратить внимание на клапаны, оборудованные дополнительными опциями в виде манометров и воздухоотводчиков. Такие клапаны более надежны и практичны.

Перепускной клапан

Данный вид арматуры используется для нормализации разницы давления между подачей и обраткой. Обязательно использовать перепускной клапан системы отопления в контурах с подключенными термоклапанами. Эти устройства способствуют созданию перепадов давления на определенных ветках контура и приводят к снижению эффективности системы обогрева. Перепускные клапаны нормализуют разницу в давлении, и возвращают контуру производительность и эффективность.

Запорная арматура для системы отопления представлена широким спектром устройств различного назначения. Однако выбор конкретного типа арматуры должен производиться в соответствии с проектом отопления, разработанным для конкретного здания. Такие меры обусловлены тем, что в каждом доме установлены разные типы трубопроводов и отопительных приборов, исходя из спецификации которых, и должен производиться индивидуальный подбор арматуры.

Рекомендуем к прочтению

Расширительный бачок для отопления закрытого типа: устройство и принцип действия Как безошибочно выбрать расширительный бак для отопления? Расширительный мембранный бак системы отопления: устройство и функции Расширительный бак для отопления: типы и популярные виды

© 2016–2017 — Ведущий портал по отоплению.
Все права защищены и охраняются законом

Копирование материалов сайта запрещено.
Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Балансировочный вентиль для настройки системы отопления

Независимо от типа, любую отопительную систему необходимо настраивать. Для этого разработаны различные способы. Все они призваны максимально приблизить рабочие параметры сети к расчётным и повысить, таким образом, эффективность её функционирования. Регулировка выполняется с помощью разнообразных специальных средств. Однако наиболее точная настройка достигается при использовании балансировочного вентиля для системы отопления.

При помощи балансировочного вентиля можно добиться оптимального расхода теплоносителя и температуры в радиаторах

Принцип работы. Виды

Коротко принцип функционирования данного устройства формулируется так: оно изменяет расход теплоносителя за счёт уменьшения или увеличения проходного отверстия, одновременно меняя на определённом участке отопительной системы гидравлическое сопротивление.

Балансировочный вентиль выпускается в двух вариантах, каждый из которых применим на сетях отопления из любого типа труб — металлических, пластиковых.

Автоматический. Балансировочный вентиль такого типа в зависимости от уровня расхода теплоносителя и разницы давления позволяет гибко и быстро изменять настройки магистрали теплоснабжения. Используется он в паре с запорным клапаном, который устанавливается в трубу подачи рабочей среды. Сам же прибор монтируется на обратной трубе. Именно он отвечает за присутствующие в ветке теплоснабжения перепады давления. Необходимо отметить, что такой балансовый вентиль на отопление предоставляет возможность разделять сеть на отдельные зоны с учётом разброса значений этого параметра и поочерёдно запускать их в работу.

Ручной. Конструкция данной модификации балансировочного клапана системы отопления состоит из бронзового или латунного корпуса, в котором присутствуют механизм регулировки и ниппели. Последние служат для подключения контрольно-измерительной аппаратуры. Регулировочный механизм вентиля отопления состоит из штока, а также пластиковой рукоятки, на которую нанесена измерительная шкала. В целом, устройства данного типа предоставляют возможность настроить систему теплоснабжения при постоянном давлении. С их помощью гидравлическая балансировка может осуществляться путём отключения отдельных сегментов трубопровода отопления с последующим их опустошением через специальный кран.

Ручной вентиль позволяет настраивать отопительную систему при постоянном давлении

К категории балансировочных клапанов также относят ещё два типа устройств.

Термостатический вентиль. Такая деталь обеспечивает:

  • сбалансированный температурный режим в помещении. В её функции входит создание комфортного микроклимата в жилье и поддержание его на стабильном уровне;
  • повышение рентабельности системы отопления;
  • экономию энергоресурсов.

Принцип работы заключается в отслеживании значений температуры жилого пространства. Если она превысит верхний допустимый предел, термостатический вентиль перекроет подачу теплоносителя в радиаторы. Когда же температура достигнет нижнего уровня, подача рабочей среды будет возобновлена.

Автоматический стабилизатор расхода. Такое балансировочное устройство в соответствии со своим названием поддерживает уровень расхода теплоносителя в стояках исключительно однотрубных систем отопления.

Полезно знать! Существует ещё одна сфера его применения. С помощью данной детали перекрывается магистраль теплоснабжения с целью её опустошения от воды для последующего измерения фактических расходов теплоносителя.

Характеристики и свойства

Основные параметры регулировочного вентиля отопления всех вышеописанных типов аналогичны характеристикам других элементов трубопровода. Изготавливаются такие устройства, преимущественно, из бронзы и латуни. Однако, на рынке присутствуют образцы, произведённые из оцинкованной стали. И всё же основную долю данного сегмента мирового рынка (до 90%) занимают латунные вентили. Обусловлено это их большей надёжностью и долговечностью по сравнению с другими аналогами.

Чаще всего для производства балансировочных вентилей используется латунь

Разброс значений углового диаметра очень велик. Этот показатель колеблется в диапазоне 15 ≤ Dу ≤150 мм. Всё зависит компании-производителя. Чем она крупнее, тем ассортимент её продукции шире. Например, Данфосс производит модели с уникальными размерами и в самых разнообразных вариантах исполнения. Особенно это касается линеек MSV-BD и MSV.

В отношении номинального давления ситуация выглядит так: большинство производителей стремится поставлять на рынок клапаны типа Cimberio, которые способны выдерживать не менее 20 бар. Рабочая температура подобных изделий колеблется в пределах -20 ≤ Т ≤ +200 º С.

Из основных достоинств балансировочного клапана для систем отопления можно выделить:

  • тонкая регулировка температуры или уровня давления;
  • упрощение работ, связанных с настройкой конструкции;
  • относительная простота;
  • долговечность;
  • надёжность;
  • приемлемая стоимость.

Минусы у таких изделий практически отсутствуют. Тем более в бытовом применении альтернативы балансировочным вентилям нет. Не установив их, вы будете вынуждены регулярно вызывать сантехника и выполнять трудоёмкие манипуляции с отопительной системой, что вряд ли придётся вам по душе.

Монтаж вентиля

Установка данного устройства должна производиться только в двух случаях:

  • при возведении нового сооружения, наличие балансировочной арматуры в котором предусмотрено проектом;
  • когда появятся проблемы с распределением тепла по определённым веткам системы отопления.

Монтировать арматуру нужно таким образом, чтобы после него оставалась свободной часть трубопровода длиной не менее, чем два диаметра трубы

При установке клапана необходимо руководствоваться правилами работы с трубопроводами, но с учётом следующих нюансов:

  • до балансового вентиля должен иметься прямой участок трубы длиной в 5 её диаметров, а за ним – в 2. Так будет исключена турбулентность теплоносителя;
  • врезая арматуру в трубы, обязательно нужно соблюдать направление потока. Оно указывается на корпусе каждого устройства. Это правило актуально и при замене вентиля;
  • попадание внутрь грязи и каких-либо посторонних предметов недопустимо;
  • если используется автоматическая модель, необходимо предусмотреть наличие в непосредственной близости от неё дополнительного штуцера. При закрытом клапане он обеспечит полное заполнение контура.

Полезно знать! Как показывает практика, монтаж регулировочного клапана и профессиональная балансировка системы отопления позволяет сэкономить почти треть тепла. При этом стоимость работ даже опытных теплотехников, которым, собственно, и следует поручать их выполнение, вполне доступна кошельку нашего среднестатистического соотечественника.

Настройка автоматического балансового клапана осуществляется с помощью таблицы расхода и перепада давления, а также расходомера. Но первоначальный расчёт важно выполнить ещё на этапе проектирования системы отопления.

Обзор моделей

Данная продукция представлена на современном рынке достаточно большим количеством образцов. Вместе с тем, особого внимания заслуживают лишь те, которые успешно прошли проверку временем.

Чтобы вентиль безотказно выполнял свои функции и долго служил, следует выбирать продукцию известных фирм

К таковым можно отнести:

  • SRV AG WATTFLOW (производитель — компания WATTS, Германия). Это фланцевый балансировочный вентиль с возможностью тонкой настройки благодаря оснащению расходомером. Наличие ударопрочной шкалы позволяет настраивать систему отопления без дополнительных расчётов и отказаться от использования графиков или схем.
  • STAD (международная компания TA HYDRONICS). Безупречно выполняет свои функции во второстепенных отопительных контурах. Этот балансовый вентиль практически безотказен и характеризуется надёжной конструкцией.
  • HYCOCON VTZ (компания OVENTROP, Германия). Входит в группу ручных регуляторов. Отличается небольшой ценой и высоким качеством сборки отдельных узлов.
  • CIMBERIO 727 (компания GIACOMO CIMBERIO из Италии). Данное устройство обеспечивает оптимальное распределение потока в системах местного значения и в бытовых трубопроводах.
  • BALLOREX VENTURI DRV(производитель BROEN, Дания). Прекрасно справляется не только с настройкой уровня среды, но и отсекает её лишь одним движением ручки. По сути, представляет собой комбинированный вариант запорной арматуры и регулятора.
  • MSV BD (компания DANFOSS A/S, Дания). Аналог предыдущего образца. Однако по параметру диаметр углового прохода его линейка включает гораздо больше моделей.
  • ШТРЕМАКС (компания HERZ, Германия). Представитель модельного ряда немецких регуляторов. Несмотря на простую схему, выполняет свои функции в полном объёме. Цена такого устройства не на один десяток процентов ниже стоимости аналогов от других производителей.

Существуют и другие достойные внимания даже самых искушённых потребителей образцы таких изделий. Но и перечисленных вполне достаточно для правильного выбора балансировочного клапана системы отопления.

Виды клапанов для систем отопления, их назначение и функциональные особенности

В комплектацию любой отопительной системы должны входить элементы регулировки и безопасности. С их помощью происходит изменение параметров теплоснабжения – стабилизация работы, автоматическая настройка. Для этих целей используются клапаны для систем отопления: балансировочный, обратный, трехходовой.

Назначение клапанов для отопления

Автономное или централизованное теплоснабжение должно адаптироваться под текущие значения параметров – давление и температуру в системе. Для выполнения этой задачи необходим байпасный клапан в системе отопления, смесительный, предохранительный и другие.

Клапаны в системе отопления

В отличие от запорной арматуры они работают в автоматическом или полуавтоматическом режиме. Все регулирующие клапана отопления должны соответствовать параметрам конкретного теплоснабжения.

Для этого необходимо сначала рассчитать характеристики, составить подробную схему и согласно полученным данным выбрать оптимальный спускной клапан отопления и другие виды подобных элементов.

Основными критериями являются:

  • Температурный режим работы системы. Запорный клапан на отопление должен нормально функционировать даже при критическом термическом воздействии;
  • Давление — номинальное и максимальное. Каждый редукционный клапан системы отопления имеет определенные границы срабатывания, которые должны быть ниже максимального на 5-10%;
  • Вид теплоносителя – вода или антифриз. В последнем случае возможны сбои в работе, так как воздушный клапан для отопления не рассчитан на жидкость с большей плотностью, чем вода.

Подходящий клапан для стравливания воздуха из системы отопления выбирается еще на стадии расчета. Работа этого устройства и аналогичных ему компонентов должны стабилизировать состояние системы в случае возникновения риска аварийных ситуаций. Поэтому необходимо знать принцип работы и виды клапанов для теплоснабжения.

Некоторые эксплуатационные характеристики указываются непосредственно на корпусе перепускного клапана для отопления. Если же этого нет – обязательно необходима профессиональная консультация.

Перепускные отопительные клапаны

Нередко во время работы теплоснабжения происходит превышение температурного режима. Это провоцирует рост давления и как следствие – разрушение компонентов системы. Для своевременного удаления части теплоносителя необходим перепускной клапан для отопления.

Конструкция перепускного клапана отопления

Принцип работы этого компонента прост – на седло байпасного клапана в системе отопления постоянно воздействует давление теплоносителя. Когда усилие пружины будет меньше, чем внешний напор – происходит смещение штока и вывод некоторой части горячей воды. После стабилизации давления седло возвращается в исходное положение.

Есть два вида регулирующих клапанов отопления – с постоянным значением давления срабатывания и возможностью ручной установки этого параметра. Для автономных систем теплоснабжения рекомендована установка второго типа, так как их можно адаптировать под любые параметры.

Клапан давления для отопления выполняет следующие функции:

  • Уменьшает гидравлическую нагрузкуна циркуляционный насос ;
  • Предотвращает появление ржавчины. При превышении температуры происходит выделение кислорода. Он является основной причиной окисления металлических компонентов отопления;
  • Снижает уровень шума теплоснабжения. Без клапана давления для отопления может увеличиться циркуляция воды и как следствие – повысится вибрация и шум.

Этот элемент устанавливается только для закрытых систем. В гравитационном отоплении клапан давления для теплоснабжения не нужен. В случае превышения температурного режима расширение теплоносителя компенсируется с помощью открытого расширительного бака.

Байпасный клапан в системе теплоснабжения входит в обязательную комплектацию группы безопасности. Также он устанавливается в самой высокой точке схемы и на ответственных участках.

Виды регулировочных клапанов для отопления

Нормальная работа теплоснабжения невозможна без минимального набора регулирующих клапанов. Они предназначены для стабилизации параметров отопления и изменения их значений в зависимости от выставленных настроек.

Типы регулировочных клапанов

Принцип работы редукционных клапанов системы отопления основан на ограничении притока теплоносителя путем изменения сечения трубопровода. Для этого в конструкции есть регулировочная головка и запорная арматура. Перепускные клапана для теплоснабжения разделяются на следующие виды:

  • С ручной регулировкой потока;
  • С механической термоголовкой. При температурном воздействии на термический элемент происходит его расширение и давление на седло клапана. В результате этого шток опускается, ограничивая приток теплоносителя;
  • С сервоприводом. Для работы этого типа регулирующего клапана теплоснабжения управляющий элемент подключается к блоку управления (программатору) или термодатчику. При получении управляющей команды с помощью сервомеханизма изменяется положение штока и как следствие – регулируется объем притока теплоносителя.

Эти типы редукционных клапанов систем теплоснабжения позволяет изменять основной параметр – температурный режим работы. Установка регуляторов осуществляется в обвязке радиаторов, батарей, в коллекторных узлах теплого пола.

Монтаж регулировочного клапана нужно осуществлять таким образом, чтобы исходящее тепло от батарей не воздействовало на термоэлемент.

Назначение балансировочного клапана в отоплении

Еще одной разновидностью контролирующей арматуры является балансировочный клапан в системе отопления. Конструктивно он схож с регулировочным, но имеет ряд особенностей эксплуатации и монтажа.

Балансировочный клапан отопления

Назначение балансировочного клапана для отопления – регулирование объема теплоносителя в зависимости от значения его температуры. Их установка является необязательной для систем с небольшой протяженностью или без проблем с тепловым распределением. Они монтируются на каждый контур отопления.

После монтажа запорного клапана на отопление улучшатся следующие показатели теплоснабжения:

  • Равномерное распределение тепла по всем отопительным контурам;
  • Обеспечение гидравлической стабилизации системы. отсутствие резкого перепада давления;
  • Снижение затрат на отопление – оптимизируется расход топлива, стабилизируется тепловой режим работы;
  • После установки балансировочного клапана в систему отопления появляется возможность частично или полностью отключать отдельные контуры от общего теплоснабжения.

Для осуществления контроля текущих показаний давления температуры в конструкции клапана предусмотрены штуцеры для установки термометром или манометров. В зависимости от конструкции регулировка потоков теплоносителя выполняется в ручном или автоматическом режиме.

Балансировочные клапана монтируются в коллекторных системах частных домов или в двухтрубном отоплении многоквартирного жилого здания.

Защитные отопительные клапаны

Помимо перепускного клапана отопления для нормальной работы системы необходим монтаж других типов регулирующей и защитной арматуры. В процессе работы теплоснабжения может появиться избыток воздуха, произойдет обратное движение теплоносителя. Для предотвращения этих явлений следует заранее предусмотреть монтаж воздушного клапана для отопления и обратного.

Виды защитных клапанов

В зависимости от функционального назначения существует два вида защитных клапанов – для удаления воздуха из системы и предотвращения обратного движения воды в трубах. Без этих элементов работа системы может быть нестабильна, что приведет к нарушению температурного режима, дестабилизации давления и созданию аварийных ситуаций.

Установка защитных клапанов выполняется на следующих участках системы:

  • В местах с наибольшей вероятностью появления избыточного давления – после котлов, циркуляционных насосов, на коллекторах;
  • На обратной трубе в обязательном порядке монтируется шариковый клапан отопления или его лепестковый аналог. Также необходима установка этого компонента в обвязке циркуляционного насоса;
  • В самой высокой точке схемы — для удаления воздуха из системы. На радиаторы и батареи устанавливается кран Маевского.

Защитные клапана не должны ухудшать показатели работы отопительной системы. В первую очередь они устраняют возможные сбои в работе теплоснабжения. В «неактивном» состоянии эти компоненты системы не должны ухудшать скорость движения теплоносителя, влиять на температурный режим.

Для предотвращения резкого перепада давления в узле подпитки необходим монтаж спускной клапан отопления. Он предотвратит резкий скачек давления.

Воздушный клапан отопления

Во время работы теплоснабжения в трубах и радиаторах могут образовываться воздушные пробки. Причиной этому является большое содержание кислорода в воде, значение температуры теплоносителя свыше +100°С. В результате происходит окисление металлических компонентов, изменяется температурное распределение. Во избежание этих ситуаций необходима установка клапанов для стравливания воздуха из системы отопления.

Принцип работы воздушного клапана

В первую очередь воздушный клапан для теплоснабжения монтируется в группе безопасности вместе со спускным и манометром. В схеме отопления они располагаются на прямой ветке, ведущей от котла. В этом месте наиболее высокая температура теплоносителя, а также максимальные показатели давления. В коллекторной схеме обязателен монтаж спускных клапанов теплоснабжения на каждой гребенке.

Воздухоотводчики разделяются на два вида, каждый из которых предназначен для монтажа на определенных участках системы:

  • Кран Маевского. Устанавливается в радиатор (батарею) и нужен для удаления воздушных пробок;
  • Автоматический воздухоотводчик. Монтируется в самой высокой точке системы, а также в группах безопасности. Через него выходит воздух из системы отопления.

Для последней модели важно соблюдать условия эксплуатации. После долгого простоя велика вероятность, что некоторые подвижные компоненты «залипнут» и тогда воздухоотводчик не сработает. Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую.

Большинство моделей клапана для стравливания воздуха из системы теплоснабжения рассчитаны для давления от 0,5 до 7 бар.

Обратный клапан отопления

В гравитационных системах и в схемах отопления без циркуляционного насоса всегда есть вероятность изменения направления движения воды. В этом случае возможно повреждение теплообменника котла из-за перегрева, а также выхода из строя других компонентов. Для предотвращения подобных ситуаций монтируется обратный клапан.

Принцип работы обратного клапана

В больших схемах отопления устанавливают шариковый клапан теплоснабжения. Под действием обратного потока воды шар из полимера перекрывает трубопровод, тем самым предотвращая движение теплоносителя. Как только направление изменяется — он под действием гравитации опускается вниз. По такому же принципу работает электромагнитный клапан для системы отопления. Разница заключается в управляющем элементе – для этого используется соленоид или электромагнитная катушка.

Преимущества монтажа электромагнитного клапана в системе отопления заключаются в следующем:

  • Возможность подключения к программатору;
  • Установка режима срабатывания устройства в зависимости от внешних факторов – температуры или давления;
  • Надежность работы.

К недостаткам электромагнитных клапанов в теплоснабжении является их зависимость от подачи электроэнергии. В автономном отоплении применяется пружинный вариант обратного клапана. Напор воды постоянно действует на седло, сдавливая пружину. Как только изменится направление – произойдет автоматическое перекрытие движения теплоносителя.

В системах с принудительной циркуляцией обратный клапан монтируется на обходную трубу насосного узла, чтобы предотвратить изменение потока жидкости в магистрали.

Трехходовой клапан отопления

Для регулировки температуры воды в двухтрубной и коллекторной системе устанавливается трехходовой смесительный клапан в системе отопления. Он соединяется с подающей и обратной трубой.

Работа трехходового клапана в отоплении

Принцип работы трехходового смесительного клапана в системе отопления заключается в смешивании горячей и холодной воды в трубопроводах. Это позволяет установить требуемый уровень нагрева теплоносителя без изменения режима работы котла.

Определяющим фактором выбора модели трехходового клапана является управляющий элемент, который может быть следующих типов:

  • Гидравлический;
  • Пневматический;
  • Электрический.

В автономном отоплении чаще всего устанавливают модели с электрическим приводом. Они могут подключаться к управляющим элементам системы. Важно правильно установить режим смешивания, чтобы не ухудшить параметры теплоснабжения.

Выбор и установка отопительных клапанов должны выполняться только после точного расчета системы. В результате этой работы определяются параметры всех компонентов, и на основе этих данных делается выбор из существующих моделей.

Для лучшего понимания функциональных особенностей трехходового клапана рекомендуется ознакомиться с видеоматериалом:

Источники: http://spetsotoplenie.ru/sistemy-otopleniya/elementy-sistem-otopleniya/zapornaya-armatura-na-otoplenie-vidy-i-harakteristiki.html, http://trubamaster.ru/dlya-otopleniya/balansirovochnyj-ventil-dlya-sistemy-otopleniya.html, http://strojdvor.ru/otoplenie/vidy-klapanov-dlya-sistem-otopleniya-ix-naznachenie-i-funkcionalnye-osobennosti/

Регулирующие клапаны

Основные типы регулирующих клапанов


   2-х ходовые регулирующие клапаны (НПО АСТА, Россия)


 DN: 15…200  Серия: АСТА – Р11
 PN: 16 бар  Материал корпуса: чугун
 t° макс: +150°С  Присоединение: фланцевое

 DN: 15…300  Серия: АСТА – Р11
 PN: 40 бар            Материал корпуса: углеродистая сталь
 t° макс: +400°С  Присоединение: фланцевое


 DN: 15…150  Серия: АСТА – Р11
 PN: 40 бар  Материал корпуса: нержавеющая сталь
 t° макс: +350°С  Присоединение: фланцевое


 DN: 15…50  Серия: АСТА – Р21
 PN: 16 бар  Материал корпуса: нержавеющая сталь
 t° макс: +300°С  Присоединение: межфланцевое

    3-х ходовые регулирующие клапаны (НПО АСТА, Россия)
 DN: 50…400  Серия: АСТА – Р323 ТЕРМОКОМПАКТ
 PN: 16…25 бар  Материал корпуса: чугун ВЧ
 t° макс: +180°С  Присоединение: фланцевое

    2-х ходовые регулирующие клапаны (Valsteam ADCA Engineering, Португалия)
 DN: 15…300  Серия: ADCA – V25
 PN: 16…40 бар  Материал корпуса: чугун, углеродистая сталь
 t° макс: +200°С  Присоединение: фланцевое

 DN: 15…150  Серия: ADCA – V25I/WV40
 PN: 16…40 бар  Материал корпуса: нержавеющая сталь
 t° макс: +300°С  Присоединение: фланцевое, межфланцевое

    3-х ходовые регулирующие клапаны (Valsteam ADCA Engineering, Португалия)
 DN: 15…150  Серия: ADCA – V253G
 PN: 16…25 бар  Материал корпуса: чугун ВЧ
 t° макс: +350°С  Присоединение: межфланцевое

     Регулирующие клапаны 2-х ходовые асептические (Valsteam ADCA Engineering, Португалия)
 DN: 15…50  Серия: ADCA – PV926A
 PN: 16 бар  Материал корпуса: нержавеющая сталь
 t° макс: +170°С  Присоединение: TRI-clamp, под приварку, прочее по запросу

    Регулирующие клапаны 2-х ходовые для стерильных сред (Valsteam ADCA Engineering, Португалия)
 DN: 15…100  Серия: ADCA – PV926H
 PN: 16 бар  Материал корпуса: нержавеющая сталь
 t° макс: +170°С  Присоединение: TRI-clamp, под приварку, прочее по запросу

    Регулирующие клапаны 2-х или 3-х ходовые для стерильных сред (Valsteam ADCA Engineering, Португалия)
 DN: 15…100  Серия: ADCA – PV928
 PN: 16 бар  Материал корпуса: нержавеющая сталь
 t° макс: +170°С  Присоединение: быстросъёмное TRI-clamp, по запросу другие присоединения

    2-х ходовые регулирующие клапаны (RTK, Германия)
 DN: 15…400  Серия: RTK – MV / RTK – PV
 PN: 16…160 бар  Материал корпуса: чугун, углеродистая сталь, нержавеющая сталь
 t° макс: +550°С  Присоединение: фланцевое, под приварку

    3-х ходовые регулирующие клапаны (RTK, Германия)
 DN: 15…400  Серия: RTK – MV / RTK – PV
 PN: 16…160 бар  Материал корпуса: чугун, углеродистая сталь, нержавеющая сталь
 t° макс: +550°С  Присоединение: фланцевое, под приварку
    Пневмоотсечные и пропорциональные поршневые клапаны (НПО АСТА, Россия)
 DN: 10…100  Серия: АСТА – Р12
 PN: 16 бар  Материал корпуса: нержавеющая сталь
 t° макс: +180°С  Присоединение: фланцевое, резьбовое, под приварку встык, быстросъёмное TRI-clamp

    Электрические приводы линейные для 2-х и 3-х ходовых клапанов (НПО АСТА, Россия)

    Электрические приводы линейные для 2-х и 3-х ходовых клапанов с функцией самовозврата (НПО АСТА, Россия)

    Электрические приводы линейные для 2-х и 3- х ходовых клапанов (PS Automation, Германия)

    Пневматические приводы линейные для 2-х и 3-х ходовых клапанов (Valsteam ADCA Engineering, Португалия)
 Серия: ADCA – PA
 Материал корпуса: углеродистая / нержавеющая сталь
 t° окружающей среды: -20…+80°С
 Доп. оборудование: позиционеры, фильтр-редукторы, ручные дублеры и т. п.

    Электрические приводы линейные для 2-х и 3- х ходовых клапанов (RTK, Германия)
 Серия: RTK – ST
 Материал корпуса: углеродистая /нержавеющая сталь
 t° окружающей среды: -40…+80°С
 Доп. оборудование: позиционеры, фильтр-редукторы, ручные дублеры и т. п.

    Пневматические приводы линейные для 2-х и 3- х ходовых клапанов (RTK, Германия)
 Серия: RTK – ST
 Материал корпуса: углеродистая /нержавеющая сталь
 t° окружающей среды: -40…+80°С
 Доп. оборудование: позиционеры, фильтр-редукторы, ручные дублеры и т. п.
    Клапаны периодической продувки (Valsteam ADCA Engineering, Португалия)
 DN: 20…50  Серия: ADCA – VPA26S
 PN: 25/40 бар  Материал корпуса: углеродистая сталь
 t° макс: +350°С  Присоединение: фланцевое

    Клапаны непрерывной продувки (Valsteam ADCA Engineering, Португалия)
 DN: 15…40  Серия: ADCA – VPC
 PN: 40 бар  Материал корпуса: углеродистая сталь
 t° макс: +300/+350°С  Присоединение: фланцевое

    Позиционеры электропневматические (НПО АСТА, Россия)
 Серия: АСТА – ЭПП
 Материал корпуса: алюминий
 Управляющий сигнал: 4…20 мА
 t° окружающей среды: -40°С… +80°С

    Фильтры-редукторы для пневмосистем
 Серия: AW20
 Материал корпуса: алюминий
 PN: 10 бар
 t° окружающей среды: -40°С… +85°С


Особенности регулирующих клапанов с электроприводом

Изделия, оснащенные электроприводом, предназначены для установки в системах, подверженных значительным нагрузкам. Они широко применяются в котельных установках, в вентиляционных и отопительных системах, на тепловых пунктах, в промышленных трубопроводах.

Виды и характеристики электроприводов

В отличие от запорных клапанов, данные изделия могут контролировать и менять объем проходимой через систему жидкости. Это позволяет регулировать показатели давления потока рабочей среды (жидкости, газа, нефтепродуктов) и производительность магистрали в целом.

Регулирующий клапан с электриприводом

Клапаны с электроприводом преобразуют электрическую энергию в механическое усилие, которое приводит в действие запорный узел. Различают несколько типов приводных механизмов:

  • Регулирующие клапаны с электроприводом. Такие устройства состоят из электрического привода, передаточного механизма и системы управления. В зависимости от диаметра клапана, они могут комплектоваться однофазным или трехфазными силовыми элементами постоянного, переменного тока. Например, аппаратуре большой мощности соответствует асинхронный трехфазный привод. Все клапаны с электроприводом имеют пульт ДУ, позволяющий дистанционно регулировать параметры среды.
  • Устройства с электромагнитным приводом (блочным, встроенным), комплектующиеся соленоидным механизмом или изделием с электромагнитной муфтой. Клапаны с соленоидным приводом предназначены для контроля систем двухпозиционной регулировки. Электромагнитные муфты трения или скольжения позволяют автоматически регулировать исполнительные элементы.

Большой выбор типоразмеров и вариантов комплектации электрических приводов позволяет применять данные устройства в различных сферах промышленности и производства.

Трехходовой клапан фланцевого типа

Преимущества и недостатки использования электроприводов

Регулирующий клапан с электроприводом для газа, пара и жидкости имеет множество достоинств по сравнению с изделиями, оснащенными только ручным или механическим приводом. Среди основных преимуществ можно выделить:

  • Скорость работы остается постоянной в течение всего времени эксплуатации.
  • Потребление энергии происходит только при движении клапана.
  • Плавная регулировка пропускной способности клапана.
  • Высокая точность настройки и позиционирования устройства.
  • Экологическая безопасность монтажа на трубопроводе.
  • Возможность подсоединения к системе другого оборудования и контрольных датчиков, систем управления.

В отличии клапанов с пневматическим приводом, эти устройства не засоряются и отличаются малым уровнем шума при работе. Они могут подключаться к резервным источникам питания, таким как генераторы и внешние аккумуляторы.

К недостаткам электроприводов относятся:

  • Высокая стоимость затрат на оборудование и монтаж на магистральных линиях.
  • Возможность перегрева электродвигателя при постоянной работе в течение длительного времени.
  • Сложность применения при высокой влажности и в зонах с повышенной пожароопасностью. Для таких случаев существую специальные исполнения клапанов с повышенным уровнем защиты. Другой вариант — заменить устройства на аналогичные с пневмоприводом.
  • Опасность появления помех в системе управления при непосредственной близости к другим сетям из-за воздействия электромагнитных помех.
  • Необходимость периодического технического осмотра и обслуживания изделий.

Электроприводные клапаны также отличаются точной кинематической схемой и сложной конструкцией.

Функционирование электроприводных клапанов

По сравнению с обычными техническими трубопроводами, магистральные линии отличаются большей протяженностью и интенсивной работой. Применение регулирующих клапанов позволяет эффективно управлять технологическими процессами магистрали и непрерывно контролировать поток перемещаемой среды, предотвращать аварии, защищать систему от гидроударов.

Принцип работы клапана с электроприводом можно рассмотреть на примере двухходового фланцевого устройства. Оно имеет следующие рабочие функции:

  • Полноценное перекрытие проходного отверстия. Это блокирует перемещение транспортируемой среды.
  • Номинальный расход. В этом режиме фланцевый клапан получает электричество, приводя в движение рабочий элемент, тем самым обеспечивая подачу газа в нужном объеме.
  • Промежуточное положение, при котором перемещаемая среда ограничивается в размере 10–50% от номинального расхода. Система переходит в этот режим после того получения катушкой задвижки напряжения и активации вала регулирующего узла.

Монтаж регулирующего клапана

Для того чтобы электроприводной клапан работал исправно, требуется соблюдать следующие правила:

  • Монтаж изделия должен осуществляться точно в соответствии с технологической схемой, указанной в документации. Направление движение среды должно совпадать со стрелками на корпусе.
  • Установка клапанов возможна в вертикальном и горизонтальном положении. Но приводной механизм должен располагаться сверху.
  • Трубопроводы необходимо надежно зафиксировать во избежание вибрации при работе.

Не забудьте обеспечить свободный доступ к клапану для возможности его технического обслуживания и ремонта.

Классификация устройств по разным признакам

Регулирующие клапаны с электроприводом для пара, газа и жидкости различаются по способу фиксации на трубопроводе:

  • Сварной метод обеспечивает более высокую герметичность и надежность системы. Он применяется в случае транспортировки агрессивных веществ. Другое преимущество способа — изделия имеют меньший вес по сравнению с фланцевыми моделями. Недостаток — возможность монтажа только на стальных трубопроводах.
  • Фланцевый способ. В этом случае создается разъемное фланцевое соединение. Герметичность узла обеспечивается применением специальных уплотнений, а также надежной фиксации болтовым или шпилечным соединением. Материал изготовления и конструктивные особенности фланцев зависят от параметров транспортируемой среды, условий эксплуатации арматуры.

Преимущество фланцевого соединения трубы и регулирующего клапана — простота монтажа и демонтажа устройства при необходимости ремонта или технического обслуживания. Габариты фланцев выбираются в соответствии с ГОСТ 12815 (при давлении до 200 PN) и ГОСТ 9399 (при давлении более 200 PN).

По типу запорного механизма различают следующие типы регулирующих клапанов:

  • Золотниковые, оснащенные специальным элементом — золотником, который поворачивается на нужный угол с целью регулировки объема проходимой через клапан среды. Они используются на трубопроводах с небольшим давлением среды из-за недостаточной герметичности узлов.
  • Мембранные, у которых в конструкции имеется эластичная мембрана из резины или фторопласта. Такие изделия применяются в системах, транспортирующих агрессивные вещества. Плунжер в этом случае перемещается плавно, без резких движений и заеданий.
  • Седельные, позволяющие регулировать характеристики среды с помощью плунжера, чье положение изменяет пропускную возможность клапана. Они бывают одно- и двухседельными. Первые применяются на магистральных трубопроводах с малым условным проходом, вторые — на крупных трубопроводных линиях.

Седельный клапан

Перед началом работы важно проверить уплотнения клапана на отсутствие видимых дефектов, способных повлиять на параметры герметичности системы.

Третья классификация — сфера применения регулирующих клапанов, оснащенных электрическим приводом. Существует несколько модификаций устройств, предназначенных для разных типов сред и условий эксплуатации.

Изделия с воздушным клапаном

Такие устройства применяются в вентиляционных системах с проточным и вытяжным типом работы. Они предназначены для контроля подаваемой воздушной смеси. Наличие воздушного вентиля обеспечивает защиту от попадания дыма и газов в вентиляцию при возникновении пожара — требуется перекрыть клапан, чтобы продукты горения не распространились на всю систему.

Регулирующие воздушные клапаны монтируются в местах с ограниченным доступом, поэтому они дополнительно комплектуются электроприводом с целью удаленной автоматической регулировки параметров среды.

Газовый регулирующий фланцевый клапан

Подобные изделия используются для полного и герметичного перекрытия газопроводов. Устанавливаются как на технических, так и на магистральных линиях. В последнем случае применяются двухходовые и трехходовые газовые клапаны. Возможно использование устройств как с электро-, так и с пневмоприводом.

Огнезадерживающий фланцевый клапан

Такая модификация регулирующего клапана предназначена для установки в местах с высокой пожароопасностью. Их функция — предотвращение распространения горения. Они монтируются в вентиляционных каналах или стенных перекрытиях.

Двухходовые и трехходовые устройства

Данные клапаны активно применяются в системах централизованного и автоматического отопления, в вентиляциях, на тепловых пунктах и при проведении водопроводов. Двухходовые изделия позволяют ограничивать расход транспортируемой жидкости и смешивать ее в заданной пропорции. Трехходовые модели оснащены тремя патрубками, два из которых установлены на подачу или выдачу рабочей среды из клапана. Их предназначение — смешение или разделение потоков.

Клапаны, вентили, описание, характеристики, типы


Клапан – (так же вентиль) разновидность промышленной арматуры, в котором запирающий или регулирующий элемент передвигается параллельно оси потока рабочей среды.
Существуют следующие типы клапанов:
Запорный клапан – запорная арматура, конструктивно выполненная в виде клапана. Применяют для полного перекрытия потока рабочей среды.
Регулирующий клапан – (так же исполнительное устройство) регулирующая арматура, конструктивно выполненная в виде клапана с ручным управлением либо механическим приводом. Предназначена для регулирования потока расхода среды. Выполняется за счёт изменения прохода среды через регулируемое сечение.
Регулирующий односедельный клапан – регулирующий клапан, рабочее проходное сечение которого сформировано одним затвором. Подвижным элементом служит плунжер (игольчатый, стержневой или тарельчатый). Плунжер перемещается вдоль оси потока среды через седло (или сёдла), изменяя проходное сечение.
Регулирующий двухседельный клапан – регулирующий клапан, рабочее проходное сечение которого сформировано двумя параллельно работающими затворами, расположенными на одной оси.
Смесительный клапан – предназначен для смешения двух и более потоков различных по параметрам сред.
Распределительный клапан – (так же просто распределитель): предназначен для распределения потока рабочей среды по определенным направлениям.
Предохранительный клапан – предназначен для автоматической защиты оборудования и трубопроводов от аварийного повышения давления свыше критической величины посредством выпуска лишней рабочей среды и обеспечивающий прекращение сброса при давлении закрытия и восстановлении рабочего давления.
Обратный клапан – (используется так же термин подъемный клапан) предназначен для недопущения изменения направления потока среды. Пропускает среду в одном направлении и препятствует её движение в обратном, действуя при этом автоматически и являясь арматурой прямого действия.



Что такое регулирующие клапаны? Детали, функции и преимущества

Появление технологий сделало нашу жизнь проще, и одна из таких технологий — Control Vales, которая устраняет некоторые сложные ручные операции, увеличивая скорость процесса. В этой статье от Linquip вы узнаете все, что нужно знать о клапанах Control и о том, как они работают. Кроме того, вы узнаете, почему использование правильных регулирующих клапанов снижает затраты, а также повышает безопасность процесса управления!



⇒ Посмотреть список регулирующих клапанов для продажи и их поставщиков ⇐



Что такое регулирующие клапаны?

Регулирующие клапаны предназначены для контроля и регулирования давления и расхода.Они могут автоматически выполнять работу и избавляют вас от необходимости постоянно следить за системой. Вы можете выбрать правильный регулирующий клапан для конкретного желаемого давления. Интересно знать, что регулирующие клапаны также известны как конечный элемент управления в терминологии автоматического управления, что связано с работой регулирующих клапанов в их системе.

Что такое клапан регулирования давления?

Клапан в основном регулирует поток жидкости. Регулирующие клапаны работают, изменяя размер проходного сечения.Регулирующие клапаны могут напрямую контролировать скорость потока и такие параметры, как температура, давление и уровень жидкости. Клапан регулирования давления отвечает за поддержание давления в системе в правильном диапазоне до желаемого предела. Они могут помочь безопасно поддерживать установленное давление в системе, в которой они работают. В наши дни вы можете найти их почти во всех гидравлических системах.

Узнайте больше о клапанах Устройство и оборудование в Linquip

Клапаны регулирования давления бывают различных типов, таких как разгрузочные, предохранительные, последовательные, редукционные и уравновешивающие.Для достижения необходимого контроля давления с помощью этих клапанов регулирования давления необходимо ограничение. И почти все эти типы обычно являются закрытыми клапанами, и только редукционный тип обычно открыт.



Узнайте больше о Linquip

Принципы работы регулирующих клапанов

Теперь давайте углубимся в то, как работают регулирующие клапаны и чего ожидать при работе с ними.

Регулирующие клапаны пытаются удерживать параметры протекающей жидкости, такие как химические соединения, пар, газ и вода, близко к заданному значению, манипулируя протекающей жидкостью.Управляющий сигнал здесь, который может быть электронным или пневматическим, манипулирует CV и меняет его положение, что приводит к точному управлению протекающей жидкостью и достижению рентабельных производственных требований. Это также помогает сэкономить деньги за счет сокращения ненужных расходов.

Гидравлические, электрические или пневматические приводы отвечают за открытие или закрытие автоматических регулирующих клапанов и позиционеров клапана с помощью регулирующего клапана, который может регулировать желаемую степень открытия клапана.Эти модулирующие клапаны могут быть установлены в различные положения от полностью открытого до полностью закрытого в зависимости от желаемого результата.

Единственное, что требуется для клапанов с пневматическим приводом (пневматический регулирующий клапан), — это подача сжатого воздуха, что делает его наиболее часто используемым типом из-за его простоты, в то время как другие клапаны, такие как клапаны с электрическим приводом, требуют дополнительных распределительных устройств и кабелей. Клапаны с гидравлическим приводом также нуждаются в подаче высокого давления, а также в обратных линиях для гидравлической жидкости.

Зарегистрируйтесь в качестве эксперта Linquip, чтобы получить все преимущества

Пневматические управляющие сигналы обычно работают в диапазоне давлений 3–15 фунтов на кв. дюйм (0,2–1,0 бар). Для промышленности требуется электрический сигнал 4-20 мА, а также 0-10 В для системы HVAC.

Современные электрические системы управления используют интеллектуальный коммуникационный сигнал для тока управления от 4 до 20 мА. Он может сообщить контроллеру о состоянии клапана и проверить его положение.

См. все Смесительные клапаны на продажу

Подробнее о Linquip

Основные части CV

В автоматических регулирующих клапанах есть три основные части регулирующего клапана, корпус привода и позиционер клапана.

  • Привод клапана: Эта часть отвечает за перемещение регулирующего элемента клапана.
  • Корпус клапана: Содержит модулирующий элемент, такой как бабочка или шар.
  • Позиционер клапана: Этот блок отвечает за проверку положения клапана и обеспечение того, чтобы степень его открытия соответствовала заданному числу.

Смотреть все Мембранные клапаны на продажу

 Общие типы CV

Регулирующие клапаны бывают разных типов, но некоторые из них более популярны, чем остальные. Кратко расскажем о самых популярных.

CV классифицируются по различным характеристикам, таким как профиль перепада давления, профиль движения управляющего элемента, рабочая среда и функциональные возможности.

При классификации регулирующих клапанов на основе профиля перепада давления можно выделить два распространенных типа, включая клапан с высоким уровнем возврата и клапан с низким уровнем возврата.Дроссельный клапан, пробковый клапан, задвижка и шаровой клапан считаются клапанами с высоким уровнем восстановления. Тип клапана с низкой рекуперацией включает угловой клапан и шаровой клапан.

Классификация регулирующих клапанов по функциональному назначению включает: обратный клапан (например, перепускной клапан турбины), запорный и запорный клапан (например, запорный клапан, пережимной клапан) и подпружиненный предохранительный клапан.

При выборе регулирующих клапанов на основе профиля движения управляющего элемента у вас есть два варианта: скользящий шток и поворотный клапан.Эти два популярных типа регулирующих клапанов разделены в зависимости от их перемещения. В скользящем штоке клапан движется прямолинейно, тогда как в поворотном клапане диск клапана совершает вращательное движение. Примеры первого: шаровой клапан, задвижка клинового типа, угловой клапан и т. д., а примеры поворотного клапана включают: шаровой клапан и дроссельный клапан.

И последнее, но не менее важное: разделение регулирующих клапанов по рабочей среде. Эта функция включает в себя различные типы, такие как ручной клапан, пневматический клапан и гидравлический клапан.

Подробнее о Linquip

Преимущества использования регулирующих клапанов

Высокая производительность, а также простота обслуживания — это лишь некоторые из замечательных особенностей, которые может предложить высококачественный регулирующий клапан. Долговечность и способность выдерживать различные условия являются одними из других преимуществ, которые вы можете ожидать от таких устройств. Вы можете использовать регулирующие клапаны в различных отраслях промышленности, таких как газовая, энергетическая, металлургическая, нефтехимическая и т. д.

Регулирующие клапаны не только экономят ваши деньги, устраняя ненужные расходы, но также помогают минимизировать изменчивость процесса и продукта.Это также обеспечивает безопасность каждого процесса соответствующих единиц на основе определенных стандартов.

Смотреть все Игольчатый клапан на продажу

Теперь, когда вы знаете всю необходимую информацию о регулирующих клапанах, вы можете узнать больше об их частях и различных типах, просмотрев другие статьи на веб-сайте Linquip. А если у вас возникнут вопросы, смело записывайтесь на нашем сайте и один из наших специалистов решит все ваши проблемы.

Узнайте больше о Linquip

Приобретите оборудование или запросите услугу

Используя Linquip RFQ Service, вы можете рассчитывать на получение предложений от различных поставщиков из разных отраслей и регионов.

Щелкните здесь, чтобы запросить коммерческое предложение от поставщиков и провайдеров услуг

Заинтересованы в гостевых публикациях на Linquip?

Приводы и позиционеры регулирующих клапанов

Приводы

В блоке 5 «Теория управления» аналогия использовалась для описания простого управления технологическим процессом:

• Мышца руки и кисть (привод) поворачивали клапан – (управляемое устройство).

Одна форма управляющего устройства, регулирующий клапан, теперь рассмотрена.Привод является следующей логической областью интереса.

Работа регулирующего клапана заключается в позиционировании его подвижной части (плунжера, шара или лопасти) относительно неподвижного седла клапана. Целью привода клапана является точное размещение плунжера клапана в положении, определяемом управляющим сигналом.

Привод принимает сигнал от системы управления и в ответ переводит клапан в полностью открытое или полностью закрытое положение, либо в более открытое, либо в более закрытое положение (в зависимости от того, «вкл./выкл.» или « используется непрерывное управляющее воздействие).

Существует несколько способов обеспечения этого срабатывания. В этом модуле основное внимание будет уделено двум основным:

.

Другие важные приводы включают гидравлические приводы и приводы прямого действия. Они обсуждаются в блоке 7 «Оборудование управления: самодействующие средства управления».

Пневматические приводы – управление и опции

Пневматические приводы обычно используются для приведения в действие регулирующих клапанов и доступны в двух основных формах; поршневые приводы (рис. 6.6.1) и мембранные приводы (рисунок 6.6.2)



Поршневые приводы

Поршневые приводы обычно используются там, где ход диафрагменного привода слишком короткий или осевое усилие слишком мало. Сжатый воздух подается на сплошной поршень, находящийся внутри сплошного цилиндра. Поршневые приводы могут быть одностороннего или двойного действия, могут выдерживать более высокие входные давления и могут предлагать меньшие объемы цилиндров, которые могут работать с высокой скоростью.

Мембранные приводы

В мембранных приводах

сжатый воздух подается на гибкую мембрану, называемую диафрагмой.На рис. 6.6.2 показана вращающаяся мембрана, в которой эффективная площадь мембраны практически постоянна на протяжении всего хода привода. Эти типы приводов являются односторонними, поскольку воздух подается только к одной стороне диафрагмы, и они могут быть либо прямого действия (пружина для втягивания), либо обратного действия (пружина для выдвижения).

Реверсивное действие (пружина для выдвижения)

Рабочая сила создается давлением сжатого воздуха, воздействующего на гибкую диафрагму.Привод сконструирован таким образом, что сила, создаваемая давлением воздуха, умноженная на площадь диафрагмы, превосходит силу, действующую (в противоположном направлении) пружиной (пружинами).

Мембрана (рисунок 6.6.2) толкается вверх, вытягивая шпиндель вверх, и, если шпиндель соединен с клапаном прямого действия, пробка открывается. Привод сконструирован таким образом, что при определенном изменении давления воздуха шпиндель перемещается в достаточной степени, чтобы переместить клапан на полный ход из полностью закрытого состояния в полностью открытое.

При снижении давления воздуха пружина(ы) перемещает шпиндель в противоположном направлении. Диапазон давления воздуха соответствует заявленному номиналу пружины привода, например, 0,2–1 бар.

При работе с большим клапаном и/или более высоким перепадом давления для достижения полного движения клапана требуется большее усилие.

Для создания большего усилия требуется большая площадь диафрагмы или больший диапазон пружины. Вот почему производители средств управления предлагают ряд пневматических приводов для различных клапанов, включающих увеличенную площадь диафрагмы и выбор диапазонов пружин для создания различных усилий.

На схемах на рис. 6.6.3 показаны компоненты базового пневматического привода и направление движения шпинделя при увеличении давления воздуха.

Привод прямого действия (пружина втягивается)

Привод прямого действия выполнен с пружиной под диафрагмой, с подачей воздуха в пространство над диафрагмой. В результате с увеличением давления воздуха шпиндель перемещается в направлении, противоположном приводу обратного действия.

Влияние этого движения на открытие клапана зависит от конструкции и типа используемого клапана и показано на рис. 6.6.3.

Однако существует альтернатива, показанная на рис. 6.6.4. Пневматический привод прямого действия соединен с регулирующим клапаном с плунжером обратного действия (иногда называемым «висячим плунжером»).

Выбор между пневматическим управлением прямого и обратного действия зависит от того, в какое положение должен вернуться клапан в случае прекращения подачи сжатого воздуха.Должен ли клапан закрываться или быть полностью открытым? Этот выбор зависит от характера применения и требований безопасности. Имеет смысл закрыть паровые клапаны при прекращении подачи воздуха, а клапаны охлаждения открыть при прекращении подачи воздуха. Необходимо учитывать комбинацию типа привода и клапана.

На рис. 6.6.5 и рис. 6.6.6 показан чистый эффект различных комбинаций.

Влияние перепада давления на подъем клапана

Воздух, подаваемый в мембранную камеру, является управляющим сигналом от пневматического контроллера.Наиболее широко используемое сигнальное давление воздуха составляет от 0,2 до 1 бар. Рассмотрим привод обратного действия (пружина для выдвижения) со стандартной пружиной (пружинами) от 0,2 до 1,0 бар, установленный на клапане прямого действия (рис. 6.6.7).

Когда узел клапана и привода откалиброван (или «на стенде»), он отрегулирован таким образом, чтобы давление воздуха в 0,2 бар только начинало преодолевать сопротивление пружин и отодвигало плунжер клапана от его седла.

По мере увеличения давления воздуха плунжер клапана постепенно отходит от своего седла, пока, наконец, при давлении воздуха 1 бар клапан не откроется на 100 %.Это показано графически на рисунке 6.6.7.

Теперь рассмотрим этот узел, установленный на трубопроводе в системе снижения давления, с давлением 10 бар изб. на входной стороне и контролем давления на выходе до 4 бар изб.

Перепад давления на клапане 10 – 4 = 6 бар. Это давление воздействует на нижнюю часть плунжера клапана, создавая силу, стремящуюся открыть клапан. Эта сила является дополнительной к силе, обеспечиваемой давлением воздуха в приводе.

Следовательно, если на привод подается воздух при 0.6 бар (на полпути между 0,2 и 1 бар), например, вместо того, чтобы клапан занял ожидаемое 50% открытое положение, фактическое открытие будет больше из-за дополнительной силы, создаваемой перепадом давления.

Кроме того, это дополнительное усилие означает, что клапан не закрывается при 0,2 бар. Чтобы закрыть клапан в этом примере, управляющий сигнал должен быть снижен примерно до 0,1 бар.

Ситуация немного отличается с паровым клапаном, контролирующим температуру в теплообменнике, поскольку перепад давления на клапане будет варьироваться между:

  • Минимум, когда процесс требует максимального нагрева, а регулирующий клапан открыт на 100 %.
  • Максимум, когда процесс прогрет до температуры и регулирующий клапан закрыт.

Давление пара в теплообменнике увеличивается по мере увеличения тепловой нагрузки. Это можно увидеть в Модуле 6.5, Примере 6.5.3 и Таблице 6.5.7.

Если давление перед регулирующим клапаном остается постоянным, то при повышении давления пара в теплообменнике перепад давления на клапане должен уменьшаться.

На рис. 6.6.8 показана ситуация с подачей воздуха на привод прямого действия.В этом случае сила на плунжере клапана, создаваемая перепадом давления, работает против давления воздуха. Эффект заключается в том, что если на привод подается воздух под давлением 0,6 бар, например, вместо того, чтобы клапан занимал ожидаемое 50% открытое положение, процент открытия будет больше из-за дополнительной силы, создаваемой перепадом давления. В этом случае управляющий сигнал должен быть увеличен примерно до 1,1. бар, чтобы полностью закрыть клапан.

Возможна повторная калибровка клапана и привода для учета усилий, создаваемых перепадом давления, или, возможно, использование различных комбинаций пружин, давления воздуха и привода.Этот подход может обеспечить экономичное решение для небольших клапанов с низким перепадом давления и там, где не требуется точное управление. Однако практичность такова:

  • Клапаны большего размера имеют большую площадь, на которую действует перепад давления, что увеличивает создаваемые силы и оказывает большее влияние на положение клапана.
  • Более высокие перепады давления означают, что генерируются более высокие силы.
  • Клапаны и приводы создают трение, вызывающее гистерезис.Меньшие клапаны, вероятно, будут иметь большее трение по сравнению с общими действующими силами.

Решение состоит в том, чтобы установить позиционер на клапан/привод в сборе. (Более подробная информация о позиционерах приводится далее в этом модуле).

Примечание: Для простоты в приведенных выше примерах предполагается, что позиционер не используется, а гистерезис равен нулю.

Формулы, используемые для определения усилия, необходимого для удержания клапана на седле для различных комбинаций клапана и привода, показаны на Рисунке 6.6.9.

Где:

A = эффективная площадь мембраны

Pmax = максимальное давление на привод (обычно 1,2 бар)

Smax = максимальная стендовая настройка пружины

Pmin = минимальное давление на привод (обычно 0 бар)

Smin = Минимальная стендовая настройка пружины

Усилие, необходимое для закрытия клапана, должно обеспечивать три функции:

  1. Для преодоления перепада давления жидкости в закрытом положении.
  2. Для устранения трения в клапане и приводе, в первую очередь в уплотнениях клапана и штока привода.
  3. Для обеспечения уплотняющей нагрузки между плунжером клапана и седлом клапана для обеспечения требуемой степени герметичности.

Производители регулирующих клапанов обычно предоставляют полную информацию о максимальных перепадах давления, при которых будут работать их различные комбинации клапанов и приводов/пружин; Таблица на рисунке 6.6.10 является примером этих данных.

Примечание: При использовании позиционера необходимо обращаться к документации производителя по минимальному и максимальному давлению воздуха.

Основы позиционеров регулирующих клапанов ~ Изучение приборостроения и техники управления

Позиционер клапана — это устройство, используемое для увеличения или уменьшения давления воздушной нагрузки, приводящее в действие привод регулирующего клапана до тех пор, пока шток клапана не достигнет положения, сбалансированного с выходным сигналом от контроллера прибора с параметрами процесса.
Позиционеры, как правило, устанавливаются на боковом бугеле или верхнем кожухе пневматического привода для линейных регулирующих клапанов и на конце вала или рядом с ним для поворотных регулирующих клапанов.Для любого базового типа конструкции позиционер клапана механически соединен со штоком клапана или валом клапана, так что их положение можно сравнить с положением, заданным контроллером. Эта механическая связь с обратной связью работает таким образом, что контроллер процесса сообщает позиционеру «изменить» положение; связь обратной связи сообщает позиционеру о том, что произошло изменение положения штока клапана, и дает представление о величине изменения положения.Обратите внимание, что для непрерывного управления всем ходом клапана использование позиционеров обычно необходимо, если положение клапана должно точно следовать управляющему сигналу.

Однако в некоторых других приложениях, где обратная связь от процесса является быстрой и пропорциональной открытию клапана, обратная связь по положению, используемая позиционером, не требуется, и клапан можно приводить в действие напрямую, изменяя его приводную силу непосредственно с контроллера процесса.



Причины использования позиционеров клапана

Причины использования позиционера клапана приведены ниже:

(1) Увеличьте разрешение системы управления i.е. точный контроль

(2) Облегчить работу, когда большее значение в диапазоне стендовой настройки привода превышает 15 фунтов на кв. дюйм. т. е. 10 – 30 фунтов на кв. дюйм, 6 – 30 фунтов на кв. дюйм,

(3) Разрешить использование характеристических кулачков в поворотных клапанах

(4) Свести к минимуму эффекты трения уплотнения штока клапана и возникающий в результате гистерезис, особенно для высокотемпературных материалов уплотнения, таких как графит

.

(5) Свести на нет реакции, вызванные потоком, на более высокие перепады давления. т.е. компенсировать дисбаланс внутренних сил

(6) Увеличение скорости реакции на изменение процесса; обеспечивает более быструю загрузку и вентиляцию.

(7) Разрешить раздельное ранжирование. т.е. один контроллер для двух клапанов

(8) Для преодоления трения в поворотных клапанах

(9) Допустимые расстояния между контроллером и регулирующим клапаном

(10) Разрешить широкий диапазон изменения расхода. т. е. работать с ходом менее 10 % при нормальных условиях

(11) Разрешить более широкое использование электронного сигнала 4–20 мА

(12) Разрешить использование поршневых приводов с высоким давлением подачи воздуха КИПиА.

Типы позиционеров

Позиционеры доступны в трех конфигурациях:

Пневматические позиционеры

На позиционер подается пневматический сигнал (обычно 3-15 фунтов на кв. дюйм).Позиционер преобразует это в требуемое положение клапана и подает на привод клапана давление воздуха, необходимое для перемещения клапана в правильное положение. Обратите внимание, что позиционеры, используемые здесь для выражения принципа работы позиционеров клапана, являются пневматическими. Прочтите, как работает пневматический позиционер клапана

Аналоговые I/P-позиционеры

Этот позиционер выполняет ту же функцию, что и пневматический тип, но использует в качестве входного сигнала электрический ток (обычно 4-20 мА) вместо воздуха.

Интеллектуальные или цифровые позиционеры

Интеллектуальные или цифровые позиционеры во многом аналогичны описанным выше аналоговым позиционерам I/P, однако они отличаются тем, что преобразование электронного сигнала является цифровым, а не аналоговым. Цифровые продукты охватывают три категории, а именно:

(a) Цифровой без связи : В этом типе токовый сигнал (4-20 мА) подается на позиционер, который питает электронику и управляет выходом.

(b) HART : это то же самое, что и цифровой некоммуникационный, но способный к двусторонней цифровой связи по тем же проводам, которые используются для аналогового сигнала.

(c) FieldBus : этот тип получает цифровые сигналы и позиционирует клапан с помощью цифровой электронной схемы, соединенной с механическими компонентами. Здесь полностью цифровой сигнал управления заменяет аналоговый сигнал управления. Кроме того, по тем же проводам возможна двусторонняя цифровая связь. Технологии полевых шин приносят пользу конечному пользователю, позволяя улучшить архитектуру управления, расширить возможности продукта и сократить количество проводов.


Типовая конфигурация регулирующего клапана без позиционера :

На приведенной выше схеме показан линейный регулирующий клапан со скользящим штоком без позиционера.Клапан имеет стендовый набор привода 5 – 13 фунтов на квадратный дюйм. Как видно, клапан имеет конфигурацию «воздух открывает, закрывается при отказе» (ATO –FC). Как только контроллер (PIC) выдает управляющий СИГНАЛ (обозначенный SIG на схеме выше), сигнал действует как изменение давления нагрузки на мембранный привод клапана, что приводит к перемещению штока клапана. Однако, как видно из графика зависимости давления диафрагмы/ SIG от % хода клапана, имеется значительный гистерезис на протяжении всего хода клапана, в основном из-за трения и сил инерции внутри клапана.Выше следует отметить, что сигнал контроллера, SIG и LOAD давление на исполнительный механизм являются одним и тем же потоком. Воздух привода проходит через пневматический контроллер и соединительную трубку; воздух выпускается через регулятор. Из-за отсутствия позиционера клапана нет обратной связи по положению штока.

Типовая конфигурация регулирующего клапана с позиционером

На приведенной выше схеме показан линейный регулирующий клапан со скользящим штоком с позиционером.Клапан оснащен комплектом рабочего стола привода 5 – 13 фунтов на квадратный дюйм изб. . Как видно, клапан имеет конфигурацию «воздух открывает, закрывается при отказе» (ATO –FC). Здесь также имеется механическая связь между штоком клапана и позиционером (V/P на схеме выше), обеспечивающая обратную связь о положении штока с позиционером. Как видно выше, контроллер выдает сигнал SIG , который поступает на позиционер. При использовании позиционера клапана потоки SIG и LOAD разделены. Воздух привода проходит через позиционер клапана и его короткую соединительную трубку LOAD .Воздух пневматического контроллера (PIC) проходит через соединительную трубку и позиционер, также называемый трубкой SIG .

Позиционер клапана обеспечивает «обратную связь о положении штока» для контура управления, поскольку изменение выходного сигнала контроллера SIG приводит к изменению выходного сигнала позиционера LOAD , что приводит к перемещению штока клапана. Затем механическая связь обратной связи «подтверждает», что перемещение произошло. Если на позиционер не поступает информация о ходе, выходной сигнал позиционера будет продолжать изменяться до тех пор, пока не будет подтверждено перемещение штока.График зависимости выхода позиционера/ НАГРУЗКА от % хода клапана показывает, что присутствующий гистерезис очень мал по сравнению с гистерезисом без позиционера клапана. Обычно гистерезис клапана с позиционерами составляет 5% хода клапана.

Интеллектуальные позиционеры клапанов

— Характеристики | Регулирующие клапаны и приводы

Серия 700

Локальный пользовательский интерфейс на передней панели устройства сочетает в себе ЖК-дисплей и кнопки и может использоваться во взрывоопасных средах. С передней панели пользователь может выполнять программу автоматической настройки (Auto Setup), проверять состояние оборудования и отображать различные параметры.
Интеграция с системами управления устройствами может быть выполнена с помощью EDDL, DTM и PLUG-IN Valstaff.
Установленный алгоритм диагностики регулирующего клапана эффективно использует данные, полученные от встроенных датчиков давления, для измерения давления подаваемого воздуха, давления воздуха на выходе 1, давления воздуха на выходе 2 и противодавления сопла.

Серия 300

Оснащен брызгозащищенным магнитным выключателем снаружи взрывозащищенного корпуса в верхней части устройства для запуска программы автоматической настройки (Auto Setup), ручной настройки диапазона и т. д.
Интеграция с системами управления устройствами может быть выполнена с помощью EDDL, DTM и PLUG-IN Valstaff.
Поставляется с установленным алгоритмом диагностики регулирующего клапана.

Серия 200

Каждый позиционер используется при установке датчика хода на приводе регулирующего клапана, а самого позиционера на 2-дюймовой трубе или аналогичном приспособлении.
Детектор перемещений можно устанавливать в местах с ускорением 10 G, сильной вибрацией с частотой 2000 Гц и высокой температурой окружающей среды 80°C
. Такие функции помогают продлить срок службы продукта, сделать работы по техническому обслуживанию более безопасными и повысить работоспособность.
Другие функции такие же, как у серии 300.

Модели SVX

Этот интеллектуальный позиционер клапана разработан специально для поворотных клапанов (поворотных затворов, шаровых кранов и т. д.). Конструкция подходит для использования в сочетании с приводами для поворотных клапанов, такими как приводы с реечной передачей и приводы Scotch-York.
Выполнение программы автоматической настройки (Auto Setup), ручная настройка диапазона и другие задачи могут выполняться с помощью кнопок внутри корпуса.
Интеграция с системами управления устройствами может быть выполнена с помощью EDDL, DTM и PLUG-IN Valstaff.
Поставляется с установленным алгоритмом диагностики регулирующего клапана.

Интеллектуальное устройство ESD серии 700

Разработан для использования в автоматизированных системах безопасности (SIS), соответствует стандартам IEC 61508 и имеет сертификат SIL2 или SIL3.
Локальный пользовательский интерфейс на передней панели устройства сочетает в себе ЖК-дисплей и кнопки, которые можно использовать даже во взрывоопасной среде.Из интерфейса можно выполнять следующие операции: автоматическая настройка (Auto Setup), проверка состояния устройства и тест частичного хода (PST).
Поддерживаются различные входные сигналы (4–20 мА, 0–20 мА, 0/24 В постоянного тока) для использования с электромагнитным клапаном или для управления ВКЛ/ВЫКЛ вместо электромагнитного клапана.
Интеграция с системами управления устройствами возможна с помощью EDDL, DTM и PLUG-IN Valstaff. Установленный алгоритм диагностики регулирующего клапана эффективно использует данные, полученные от встроенных датчиков давления, для измерения давления подаваемого воздуха, давления воздуха на выходе 1, давления воздуха на выходе 2 и противодавления сопла.

Начало страницы

Основы инженерного дела: Клапаны регулирования расхода | Power & Motion

Загрузить эту статью в формате .PDF

Целью управления потоком в гидравлической системе является регулирование скорости. Все обсуждаемые здесь устройства контролируют скорость привода, регулируя скорость потока. Скорость потока также определяет скорость передачи энергии при любом заданном давлении. Они связаны тем, что сила привода, умноженная на расстояние, на которое он перемещается (ход), равна работе, выполняемой над нагрузкой.Передаваемая энергия также должна равняться выполненной работе. Скорость привода определяет скорость передачи энергии (т. е. мощность в лошадиных силах), и, таким образом, скорость является функцией скорости потока.

Направленное управление, с другой стороны, имеет дело не с контролем энергии, а скорее с направлением системы передачи энергии в нужное место в системе в нужное время. Направленные регулирующие клапаны можно рассматривать как гидравлические переключатели, которые создают желаемые «контакты». То есть они направляют входной поток с высокой энергией на вход привода и обеспечивают обратный путь для масла с более низкой энергией.

Нет смысла контролировать передачу энергии в системе с помощью регуляторов давления и расхода, если поток не достигает нужного места в нужное время. Таким образом, вторичная функция устройств управления направлением может быть определена как синхронизация событий цикла. Поскольку поток жидкости часто может быть дросселирован в направляющих клапанах, с их помощью также можно достичь некоторого контроля расхода или давления.

Различные типы измерения расхода

Управление потоком гидравлической системы не обязательно означает регулирование объема в единицу времени от клапана.Расход может быть указан тремя различными способами, поэтому важно знать, как следует задавать или измерять расход:

Объемный расход , Q v , выраженный в единицах дюймов 3 /сек или мин – или куб.см/сек или куб.см/мин в метрической системе СИ – используется для расчета линейных скоростей поршня штоки или скорости вращения валов двигателя.

Весовой расход , Q w , выраженный в фунтах/сек или фунтах/мин, используется для расчета мощности с использованием английских единиц измерения.

Массовый расход , Q г , выраженный в порциях/сек или порциях/мин в английской системе мер – или кг/сек или кг/мин в метрической системе СИ – используется для расчета сил инерции в течение периодов ускорения и замедления.

Поскольку они контролируют количество жидкости, протекающей через клапан в единицу времени, одни и те же регулирующие клапаны используются для всех трех типов расхода.

Контроль расхода с помощью клапанов

В гидравлических контурах чаще всего используются восемь типов регулирующих клапанов:


Рис.1. Простые регуляторы расхода с фиксированным отверстием (а) и переменным отверстием (б).

Отверстия — Простое отверстие в линии, рис. 1(а), является самым элементарным методом управления потоком. (Обратите внимание, что это также основное устройство регулирования давления.) При использовании для регулирования расхода диафрагма устанавливается последовательно с насосом. Отверстие может представлять собой просверленное отверстие в фитинге, и в этом случае оно фиксируется; или это может быть калиброванный игольчатый клапан, и в этом случае он работает как переменное отверстие, рис. 1(b).Оба типа являются некомпенсированными устройствами регулирования расхода.


Рис. 2. Регулятор расхода настраивается на изменения входного и выходного давления.

Регуляторы расхода — Это устройство, рис. 2, несколько более сложное, чем фиксированная диафрагма, состоит из диафрагмы, которая измеряет расход как перепад давления на диафрагме; компенсирующий поршень приспосабливается к изменениям давления на входе и выходе. Эта компенсирующая способность обеспечивает более точное управление расходом в условиях переменного давления.Точность управления может составлять 5 %, а возможно и меньше при использовании специально откалиброванных клапанов, которые работают в пределах заданной точки расхода.


Рис. 3. Байпасный регулятор расхода возвращает избыточный поток от насоса в резервуар.

Байпасные регуляторы расхода — В этом регуляторе расхода поток, превышающий установленный расход, возвращается в бак через байпасный порт, рис. 3. Расход регулируется путем дросселирования жидкости через переменное отверстие, регулируемое поршнем компенсатора. Байпасный регулятор потока более эффективен, чем стандартный регулятор потока.


Рис. 4. Регулятор расхода с компенсацией потребности перенаправляет полную мощность насоса в бак во время периода простоя рабочего цикла.

Регуляторы расхода с компенсацией потребности — Регуляторы расхода также могут перенаправлять избыточный системный поток во вторичный контур, рис. 4. Жидкость направляется с регулируемой скоростью потока в первичный контур, а перепускная жидкость может использоваться для рабочих функций во вторичных контурах. не затрагивая основной. Для работы клапана этого типа должен быть поток в первичный контур — если первичный контур заблокирован, клапан перекроет поток во вторичный контур.


Рис. 5. Клапан регулирования расхода с компенсацией давления настраивается на изменение давления на входе и под нагрузкой.

Клапаны переменного расхода с компенсацией давления — Этот регулятор расхода оснащен регулируемым переменным отверстием, включенным последовательно с компенсатором. Компенсатор автоматически подстраивается под изменяющееся давление на входе и под нагрузкой, поддерживая по существу постоянный расход в этих рабочих условиях с точностью от 3% до 5%, рис. 5. Клапаны регулирования расхода с компенсацией давления доступны со встроенным обратным клапаном. клапаны (которые позволяют жидкости беспрепятственно течь в противоположном направлении) и встроенные предохранительные клапаны (которые направляют жидкость в бак при превышении максимального давления).


Рис. 6. Клапан регулирования расхода с компенсацией давления и температуры регулирует размер отверстия, чтобы компенсировать изменения вязкости жидкости.

Клапаны регулируемого расхода с компенсацией давления и температуры — Поскольку вязкость гидравлического масла зависит от температуры (как и зазоры между движущимися частями клапана), выходной сигнал клапана регулирования расхода может дрейфовать при изменении температуры. Чтобы компенсировать влияние таких изменений температуры, компенсаторы температуры регулируют отверстия контрольного отверстия, чтобы скорректировать влияние изменений вязкости, вызванных колебаниями температуры жидкости, рис. 6.Это делается в сочетании с регулировкой регулирующего отверстия для изменения давления.


Рис. 7. Приоритетный клапан подает жидкость с заданной скоростью в первичный контур.

Приоритетные клапаны — Приоритетный клапан, рис. 7, по существу представляет собой клапан управления потоком, который подает жидкость с заданным расходом в первичный контур, таким образом, функционируя как клапан управления потоком с компенсацией давления. Поток, превышающий требуемый первичным контуром, перетекает во вторичный контур при давлении несколько ниже, чем в первичном контуре.Если входное давление или давление нагрузки (или оба) изменяются, первичный контур имеет приоритет над вторичным, поскольку речь идет о подаче расчетного расхода.


Рис. 8. Клапан замедления замедляет нагрузку, постепенно закрываясь под действием кулачка, установленного на нагрузке цилиндра.

Клапаны замедления — Клапан замедления, рис. 8, представляет собой модифицированный двухходовой клапан с пружинным смещением, приводимый в действие кулачком, используемый для замедления груза, приводимого в движение цилиндром. Кулачок, прикрепленный к штоку цилиндра или грузу, постепенно закрывает клапан.Это обеспечивает переменное отверстие, которое постепенно увеличивает противодавление в цилиндре по мере закрытия клапана. Некоторые тормозные клапаны имеют компенсацию давления.



Другие регуляторы расхода


Рис. 9. Делитель потока линейного типа разделяет один входной поток на два выходных потока.

Делители потока — Клапан делителя потока представляет собой клапан управления потоком с компенсацией давления, который принимает один входной поток и разделяет его на два выходных потока. Клапан может подавать равные потоки в каждом потоке или, при необходимости, заданное соотношение потоков.Схема на рис. 9 показывает, как можно использовать делитель потока для грубой синхронизации двух цилиндров в конфигурации с расходомером.


Рис. 10. Делители потока могут быть подключены последовательно для управления несколькими цепями привода.

Как и все устройства регулирования давления и потока, делители потока работают в узком диапазоне частот, а не в одной заданной точке. Таким образом, вероятны изменения потока во вторичных ответвлениях. Таким образом, точная синхронизация привода не может быть достигнута только с помощью делительного клапана.Делители потока также можно использовать в конфигурациях с расходомером или каскадом или , соединенных последовательно для управления несколькими цепями привода, рис. 10.

Вращающиеся делители потока — Еще один метод разделения одного входного потока на пропорциональные многоветвевые выходные потоки — это использование вращающегося делителя потока. Он состоит из нескольких гидромоторов, механически соединенных между собой общим валом. Один входной поток жидкости разделяется на столько выходных потоков, сколько моторных секций делителя потока.Поскольку все секции двигателя вращаются с одинаковой скоростью, расход выходного потока пропорционален и равен сумме перемещений всех секций двигателя. Роторные делители потока обычно могут обрабатывать большие потоки, чем делители потока.

Падение давления в каждой секции двигателя относительно невелико, потому что энергия не передается внешней нагрузке, как это обычно бывает с гидравлическим двигателем. Тем не менее, проектировщики должны учитывать усиление давления, создаваемое вращающимся делителем потока.Если по какой-либо причине давление нагрузки в одной или нескольких ветвях падает до более низкого уровня или до нуля, полный перепад давления будет приложен к секции двигателя в каждой конкретной ветви. Секции, находящиеся под давлением, будут действовать как гидравлические двигатели, а остальные секции будут приводиться в действие как насосы. Это приводит к более высокому (усиленному) давлению в ответвлениях этих контуров. При выборе вращающихся делителей потока разработчики систем должны быть осторожны, чтобы свести к минимуму возможность повышения давления. Клапан сброса давления должен быть установлен на любой линии жидкости привода, где может возникнуть такая ситуация.Вращающиеся делители потока также могут объединять несколько ответвлений обратного потока в один обратный поток.

Щелкните здесь для получения дополнительной информации о делителях потока.

Пропорциональные регулирующие клапаны

Пропорциональные клапаны управления потоком сочетают в себе современный гидравлический привод клапана с современным сложным электронным управлением. Эти клапаны помогают упростить гидравлическую схему, уменьшая количество компонентов, которые могут потребоваться системе, и в то же время существенно повышая точность и эффективность системы.

Пропорциональный регулирующий клапан с электронным управлением модулирует поток жидкости пропорционально входному току, который он получает. Клапаны могут легко управлять цилиндрами или гидравлическими двигателями меньшего размера в приложениях, требующих точного управления скоростью или контролируемого ускорения или замедления. Большинство пропорциональных клапанов регулирования расхода имеют компенсацию давления, чтобы свести к минимуму колебания расхода, вызванные изменениями входного или выходного давления.

Электрогидравлический пропорциональный клапан состоит из трех основных элементов:

  • пилотный или пропорциональный соленоид
  • зона дозирования (где расположен золотник), а
  • электронное устройство обратной связи по положению, часто LVDT (линейный регулируемый дифференциальный трансформатор).

Работа клапана начинается, когда он получает сигнал от внешнего управляющего устройства, такого как компьютер, программируемый логический контроллер (ПЛК), традиционное логическое реле или потенциометр. Устройство управления подает аналоговые электрические сигналы на плату привода клапана, которая, в свою очередь, посылает токовый сигнал на соленоид на клапане.

Электромеханическая сила, действующая на золотник, заставляет его смещаться, постепенно открывая путь потока от насоса к порту привода. Чем больше входной командный сигнал, тем больше ток на соленоид клапана и, следовательно, выше расход из клапана.Важной особенностью этого пропорционального клапана является то, что все элементы пропорциональны; таким образом, любое изменение входного тока пропорционально изменяет сигналы усилия, а также расстояние, на которое сместится золотник клапана, размер пути потока, количество жидкости, протекающей через клапан, и, наконец, скорость, с которой движется привод.

Когда золотник смещается, его движение обнаруживается и очень точно контролируется LVDT или датчиком обратной связи по положению другого типа. Этот сигнал возвращается на карту водителя, где он постоянно сравнивается с входными сигналами от контроллера.Если они различаются, водитель регулирует положение золотника до тех пор, пока два сигнала не совпадут.

Пропорциональные регулирующие клапаны с компенсацией давления представляют собой двухходовые клапаны, в которых основное управляющее отверстие регулируется электронным способом. Подобно обычным клапанам регулирования расхода с компенсацией давления, пропорциональный клапан регулирования расхода с компенсацией давления поддерживает постоянный выходной поток за счет поддержания постоянного перепада давления на главном регулирующем отверстии. Пропорциональный клапан, однако, отличается тем, что управляющее отверстие модифицировано для работы в сочетании с соленоидом, управляемым ходом.


Рис. 11. Принципиальная схема регулятора расхода с компенсацией давления.

В двухходовом пропорциональном регулирующем клапане с компенсацией давления электрически регулируемое управляющее отверстие соединено последовательно с золотником редукционного клапана, известным как компенсатор, рис. 11. Компенсатор расположен выше по потоку главное регулирующее отверстие и удерживается в открытом состоянии легкой пружиной. Когда на соленоид не подается входной сигнал, небольшое усилие пружины удерживает главное управляющее отверстие закрытым.Когда на соленоид подается питание, штифт соленоида воздействует непосредственно на регулирующее отверстие, перемещая его вниз против пружины, чтобы открыть клапан и позволить маслу течь из порта A в порт B .

В то же время LVDT обеспечивает необходимую обратную связь для удержания положения. В этом случае LVDT обеспечивает обратную связь для поддержания очень точной настройки отверстия.

Компенсация давления достигается за счет включения пилотного канала на входе клапана, который соединяется с одной стороной золотника компенсатора, A 2 .Рядом с выпускным отверстием клапана за управляющим отверстием имеется еще один управляющий канал, который соединяется с противоположной стороной золотника компенсатора, A 3 . Смещающая пружина на этой стороне золотника удерживает компенсатор в открытом положении. Вызванное нагрузкой давление на выпускном отверстии или отклонения давления на входном отверстии модулируют золотник компенсатора для увеличения или уменьшения перепада давления на измерительном отверстии компенсатора. Действуя как редукционный клапан, компенсатор обеспечивает постоянный перепад давления на главном управляющем отверстии.Когда перепад давления постоянный, расход остается постоянным.

Усилитель обеспечивает открывание и закрывание отверстия по времени. Для обратного свободного потока обратный клапан C , встроенный в клапан, обеспечивает путь потока от порта B к порту A . Пропорциональные регулирующие клапаны также доступны с линейной или прогрессивной характеристикой потока. Диапазон входного сигнала одинаков для обоих. Однако прогрессивная характеристика потока обеспечивает более точное управление в начале регулировки диафрагмы.

В случае потери электропитания или обратной связи сила соленоида падает до нуля, а сила пружины закрывает отверстие. Когда проводка обратной связи подключена неправильно или повреждена, светодиод указывает на неисправность на плате усилителя.

Пропорциональные логические клапаны

Пропорциональные логические клапаны управления потоком в основном представляют собой регуляторы потока с электрической регулировкой, которые помещаются в полость стандартного логического клапана. Крышка и картридж собраны как единое целое, при этом крышка состоит из соленоида пропорционального усилия и управляющего контроллера, рисунок 12.


Рис. 12. Поперечное сечение логического клапана пропорционального потока.

Когда электрический сигнал подается на электронный усилитель, соленоид и контроллер регулируют управляющее давление, подаваемое из порта A , для изменения положения золотника. Затем LVDT возвращает данные о положении усилителю для поддержания требуемого состояния отверстия для потока от порта A к порту B . Пропорциональный логический клапан доступен либо с линейной, либо с прогрессивной характеристикой потока, а приводы клапана реагируют на управляющие сигналы напряжения (от 0 до 10 В пост. тока) или тока (от 0 до 20 мА).Для типичной карты лампового усилителя требуется источник питания 24 В постоянного тока.

Поскольку на клапан относительно не влияют изменения давления в системе, он может открывать и закрывать отверстие за одно и то же время. Это максимальное время можно изменить на плате усилителя, отрегулировав встроенный генератор рампы.

Усилитель можно использовать несколькими способами. Внешнее электронное управление может сделать отверстие дистанционно регулируемым, в то время как максимальное ускорение золотника по-прежнему ограничено этой внутренней рампой; или можно добавить переключатель, чтобы включать и выключать рампу.В случае сбоя питания элемент вернется в нормально закрытое положение.

Скачать эту статью в формате .PDF

Какое управление потоком использовать для приложения
Применение Тип клапана регулирования расхода
Нагрузка на привод и давление подачи постоянное: погрешность ±5% Некомпенсированное, фиксированное или переменное управление потоком, в зависимости от применения
Нагрузка на привод, давление подачи или и то, и другое претерпевают изменения: точность ±3-5% Регулятор расхода с компенсацией давления, фиксированный или переменный, в зависимости от применения
Нагрузка на привод, давление подачи или и то и другое изменяются, а температура жидкости изменяется ±30°F (±17°C): точность ±3-5% Регулятор расхода с компенсацией давления и температуры, фиксированный или переменный
Выбор оптимального типа регулирующего клапана зависит от конструктивных параметров применения.Выше приведены общие рекомендации, основанные на общих характеристиках приложений.

Регулирующий клапан — Компоненты и принципы работы

Регулирующий клапан — это регулирующее устройство, используемое для управления и направления потока жидкости путем изменения размера проходного сечения. Это устройство обеспечивает прямой контроль расхода, температуры, давления или уровня жидкости. Регулирующие клапаны используются практически во всех технологических системах, используемых на буровых площадках, нефтяных батареях, газовых, нефтеперерабатывающих и нефтехимических заводах.Читайте дальше, чтобы узнать больше о компонентах и принципе работы регулирующего клапана и его влиянии на контур управления.

Компоненты регулирующего клапана и принцип его работы

Регулирующий клапан состоит из следующих частей:
  • Корпус
    Это тип сосуда высокого давления с отверстием или отверстием. Контролируемая жидкость может течь через корпус клапана.Это помогает контролировать поведение регулирования потока.
  • Трим
    Помимо корпуса, трим — это одна из частей клапана, непосредственно контактирующих с жидкостью. Он состоит из седла, диска, плунжера и штока.
  • Привод
    Он состоит из электрических или пневматических сред для обеспечения усилия, необходимого для управления регулирующим клапаном.
  • Крышка
    Обеспечивает крепление направляющей и привода, а также среду для прохождения штока.Он состоит из центральной части, набивки, накидной гайки и направляющей. Набивка действует как застежка между крышкой и штоком. Это помогает избежать любых утечек.

Каковы принципы работы регулирующего клапана?
  • Пневматический привод
    Пневматический привод использует сигнал воздуха или газа от внешнего источника для создания модулирующего управляющего действия. Привод получает силу пневматического сигнала через верхний порт. Затем он распределяет сигнал по диафрагме привода.В результате диафрагма оказывает давление на пластину диафрагмы. Это перемещает шток клапана вниз таким образом, что он приводит в движение регулирующий клапан.
  • Электрический привод
    Это устройства с моторным приводом. Они используют электрический сигнал, который может помочь создать вращение вала двигателя. Это движение преобразуется в линейное движение, которое помогает управлять штоком в клапане для модуляции потока.
  • Гидравлический привод
    Гидравлические приводы аналогичны пневматическим приводам, за исключением того, что они используют жидкость, гидравлическое масло, в качестве сигнальной жидкости для управления работой клапана.Они используются вместо клапанов с пневматическим или электрическим приводом, когда сила, необходимая для перемещения штока клапана, высока.

Как регулирующий клапан влияет на контур управления?

Технологические установки состоят из множества контуров управления, объединенных в сеть для производства продукта. Контуры управления предназначены для поддержания основных переменных процесса, таких как уровень жидкости, давление и температура, в заданных пределах. Это помогает обеспечить желаемое качество конечного продукта.Каждый из этих контуров создает внутренние возмущения, которые могут повлиять на переменные процесса.

Датчики и преобразователи используются для сбора информации о переменной процесса. Регулирующий клапан — это конечное устройство, используемое для управления процессом на основе этих данных. Это помогает определить порядок действий, чтобы вернуть переменную процесса туда, где она должна быть (уставка).

Компания Aspire Energy Resources Inc. имеет более чем 25-летний опыт предоставления услуг по изготовлению для нефтегазовой промышленности.У нас есть ресурсы и опыт для выбора и установки регулирующих клапанов на различном оборудовании, включая сепараторы на буровой и осушители. Мы придерживаемся необходимых стандартов, таких как положения Регулятора энергетики Альберты (AER), Регулятора нефти и газа Саскачевана и Комиссии по нефти и газу Британской Колумбии.

Для получения дополнительной информации о наших услугах по изготовлению, пожалуйста, позвоните нам по телефону 403-314-5422 или по бесплатному номеру 1-800-993-9958.

Вы также можете проверить наши похожие сообщения:

Что такое пузырчатые колпачки, клапанные тарелки и структурированная упаковка?

курсов PDH онлайн.PDH для профессиональных инженеров. ПДХ Инжиниринг.

“Мне нравится широта ваших курсов HVAC; не только экологичность или энергосбережение

курсы.”





Рассел Бейли, ЧП

Нью-Йорк

“Это укрепило мои текущие знания и научило меня еще нескольким новым вещам

для раскрытия мне новых источников

информации.”



Стивен Дедак, ЧП

Нью-Джерси

“Материал был очень информативным и организованным. Я многому научился, и они были

очень быстро отвечают на вопросы.

Это было на высшем уровне. Буду использовать

еще раз. Спасибо.”

Блэр Хейворд, ЧП

Альберта, Канада

“Легкий в использовании веб-сайт.Хорошо организовано. Я действительно воспользуюсь вашими услугами снова.

Я передам вашу компанию

имя для других на работе.”



Рой Пфлейдерер, ЧП

Нью-Йорк

“Справочный материал был превосходным, и курс был очень информативным, тем более что я думал, что уже знаком

с реквизитами Канзас

Авария в городе Хаятт.”

Майкл Морган, ЧП

Техас

“Мне очень нравится ваша бизнес-модель. Мне нравится возможность просмотреть текст перед покупкой. Я нашел класс

информативный и полезный

на моей работе.”

Уильям Сенкевич, Ч.Е.

Флорида

“У вас большой выбор курсов и очень информативные статьи.Вы

– лучшее, что я нашел.”





Рассел Смит, ЧП

Пенсильвания

“Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, предоставляя время для просмотра

материал.”



Хесус Сьерра, ЧП

Калифорния

“Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от сбоев.”



Джон Скондрас, ЧП

Пенсильвания

“Курс был хорошо составлен, и использование тематических исследований является эффективным

способ обучения.”





Джек Лундберг, ЧП

Висконсин

“Я очень впечатлен тем, как вы представляете курсы; т.э., что позволяет

студент для ознакомления с курсом

материал перед оплатой и

получение викторины.”

Арвин Свангер, ЧП

Вирджиния

“Спасибо, что предлагаете все эти замечательные курсы. Я, конечно, выучил и

очень понравилось.”





Мехди Рахими, ЧП

Нью-Йорк

“Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска и

подключение к Интернету

курсы.”

Уильям Валериоти, ЧП

Техас

“Этот материал в значительной степени оправдал мои ожидания. Курс был легким для понимания. Фотографии в основном давали хорошее представление о

обсуждаемые темы.”



Майкл Райан, ЧП

Пенсильвания

“Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.”







Джеральд Нотт, ЧП

Нью-Джерси

“Это был мой первый онлайн-опыт получения необходимых кредитов PDH. Это был

информативно, выгодно и экономично.

Очень рекомендую

всем инженерам.”

Джеймс Шурелл, ЧП

Огайо

“Я ценю, что вопросы “реального мира” и имеют отношение к моей практике, и

не основано на каком-то непонятном разделе

законов, которые не применяются

до «обычная» практика.”

Марк Каноник, ЧП

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы использовать его в своем медицинском устройстве

организация.”





Иван Харлан, ЧП

Теннесси

“Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологии.”





Юджин Бойл, П.Е.

Калифорния

“Это был очень приятный опыт. Тема была интересной и хорошо представлена,

а онлайн формат был очень

доступный и простой

использование. Большое спасибо.”

Патрисия Адамс, ЧП

Канзас

«Отличный способ добиться соответствия непрерывному обучению PE в рамках временных ограничений лицензиата.”





Джозеф Фриссора, ЧП

Нью-Джерси

“Должен признаться, я действительно многому научился. Распечатанная викторина помогает во время

просмотр текстового материала. я

также оценил просмотр

фактические случаи предоставлены.”

Жаклин Брукс, ЧП

Флорида

“Документ Общие ошибки ADA в проектировании помещений очень полезен.

тест действительно требовал исследований в

документ но ответы были

легко доступен.”

Гарольд Катлер, ЧП

Массачусетс

“Это было эффективное использование моего времени. Спасибо за разнообразие выбора

в дорожной технике, что мне нужно

для выполнения требований

Сертификация PTOE.”

Джозеф Гилрой, ЧП

Иллинойс

“Очень удобный и доступный способ заработать CEU для выполнения моих требований в штате Делавэр.”





Ричард Роудс, ЧП

Мэриленд

“Узнал много нового о защитном заземлении. До сих пор все курсы, которые я проходил, были отличными.

Надеюсь увидеть больше 40%

курсы со скидкой.”



Кристина Николас, ЧП

Нью-Йорк

“Только что сдал экзамен по радиологическим стандартам и с нетерпением жду дополнительных

курсы. Процесс прост, и

намного эффективнее, чем

необходимость путешествовать.”

Деннис Мейер, ЧП

Айдахо

“Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры для получения блоков PDH

в любое время.Очень удобно.”



Пол Абелла, ЧП

Аризона

“Пока все было отлично! Поскольку я постоянно работаю матерью двоих детей, у меня не так много

пора искать куда

получить мои кредиты от.”



Кристен Фаррелл, ЧП

Висконсин

“Это было очень информативно и поучительно.Простой для понимания с иллюстрациями

и графики; определенно получается

легче  впитать все

теории.”

Виктор Окампо, инженер.

Альберта, Канада

“Хороший обзор принципов полупроводников. Мне понравилось проходить курс по телефону

.

мой собственный темп во время моего утра

на метро

на работу.”

Клиффорд Гринблатт, ЧП

Мэриленд

“Просто найти интересные курсы, скачать документы и получить

викторина. Я бы очень рекомендую

вам в любой PE нуждающийся

Блоки CE.”

Марк Хардкасл, ЧП

Миссури

“Очень хороший выбор тем во многих областях техники.”







Рэндалл Дрейлинг, ЧП

Миссури

“Я заново узнал то, что забыл. Я также рад принести пользу в финансовом плане

от ваш рекламный адрес электронной почты который

сниженная цена

на 40%.”

Конрадо Касем, П.Е.

Теннесси

“Отличный курс по разумной цене. Буду пользоваться вашими услугами в будущем.”







Чарльз Флейшер, ЧП

Нью-Йорк

“Это был хороший тест, и он фактически показал, что я прочитал профессиональную этику

Коды

и Нью-Мексико

правила.”



Брун Гильберт, П.Е.

Калифорния

“Мне очень понравились занятия. Они стоили времени и усилий.”







Дэвид Рейнольдс, ЧП

Канзас

“Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости

Сертификация

.”



Томас Каппеллин, П.Е.

Иллинойс

“У меня истек срок действия курса, но вы все равно выполнили обязательство и дали

мне то, за что я заплатил – много

спасибо!”



Джефф Ханслик, ЧП

Оклахома

“CEDengineering предлагает удобные, экономичные и актуальные курсы

для инженера.”





Майк Зайдл, П.Е.

Небраска

“Курс был по разумной цене, а материал был кратким и

хорошо организовано.”





Глен Шварц, ЧП

Нью-Джерси

“Вопросы соответствовали урокам, а материал урока

хороший справочный материал

для дизайна под дерево.”



Брайан Адамс, П.Е.

Миннесота

“Отлично, удалось получить полезную информацию с помощью простого телефонного звонка.”







Роберт Велнер, ЧП

Нью-Йорк

«У меня был большой опыт прохождения программы «Строительство прибрежных зон — Проектирование»

Корпус Курс и

очень рекомендую.”



Денис Солано, ЧП

Флорида

“Очень понятный, хорошо организованный веб-сайт. Материалы курса этики штата Нью-Джерси очень понравились

прекрасно приготовлено.”





Юджин Брекбилл, ЧП

Коннектикут

“Очень хороший опыт. Мне нравится возможность скачивать учебные материалы на

обзор где угодно и

когда угодно.”



Тим Чиддикс, ЧП

Колорадо

“Отлично! Поддерживайте широкий выбор тем на выбор.”







Уильям Бараттино, ЧП

Вирджиния

“Процесс прямой, никакой чепухи. Хороший опыт.”







Тайрон Бааш, П.Е.

Иллинойс

“Вопросы на экзамене были пробными и демонстрировали понимание

материала. Тщательный

и полный.”



Майкл Тобин, ЧП

Аризона

“Это мой второй курс, и мне понравилось то, что курс предложил мне, что

поможет в моей линии

работы.”



Рики Хефлин, ЧП

Оклахома

“Очень быстрая и простая навигация. Я определенно воспользуюсь этим сайтом снова.”







Анджела Уотсон, ЧП

Монтана

“Прост в исполнении. Нет путаницы при подходе к сдаче теста или записи сертификата.”







Кеннет Пейдж, П.Е.

Мэриленд

“Это был отличный источник информации о нагреве воды с помощью солнечной энергии. Информативный

и отличное освежение.”





Луан Мане, ЧП

Коннетикут

“Мне нравится подход к подписке и возможности читать материалы в автономном режиме, а затем

вернись, чтобы пройти тест.”





Алекс Млсна, П.Е.

Индиана

“Я оценил количество информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях.”



Натали Дерингер, ЧП

Южная Дакота

“Материалы обзора и образец теста были достаточно подробными, чтобы я мог

успешно завершено

курс.”



Ира Бродская, ЧП

Нью-Джерси

“Веб-сайт прост в использовании, вы можете скачать материал для изучения, а затем вернуться

и пройти тест. Очень

удобный а на моем

собственное расписание.”

Майкл Гладд, ЧП

Грузия

“Спасибо за хорошие курсы на протяжении многих лет.”







Деннис Фундзак, ЧП

Огайо

“Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

Сертификат

. Спасибо за создание

процесс простой.”



Фред Шайбе, ЧП

Висконсин

“Положительный опыт.Быстро нашел подходящий мне курс и закончил

PDH за один час в

один час.”



Стив Торкилдсон, ЧП

Южная Каролина

“Мне понравилась возможность загрузки документов для ознакомления с содержанием

и пригодность до

наличие для оплаты

материал .”

Ричард Ваймеленберг, ЧП

Мэриленд

“Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками.”







Дуглас Стаффорд, ЧП

Техас

“Всегда есть место для улучшения, но я ничего не могу придумать в вашем

процесс, которому требуется

улучшение.”



Томас Сталкап, ЧП

Арканзас

“Мне очень нравится удобство прохождения викторины онлайн и получения немедленного

Сертификат

.”





Марлен Делани, ЧП

Иллинойс

“Обучающие модули CEDengineering – очень удобный способ доступа к информации по

многие различные технические области внешние

по собственной специализации без

необходимость путешествовать.”

Гектор Герреро, ЧП

Грузия

.

Добавить комментарий

Ваш адрес email не будет опубликован.
