что это такое, какое у него назначение и для чего он нужен, устройство, виды инструментов по дереву и их названия, чем отличается от фуганка и других

Устройство ручного рубанка, а также из каких частей состоит

Со времени своего создания, конструкция рубанка осталась практически неизменна. Основные изменения коснулись материала изготовления основных частей.

Первоначально корпус и другие детали изготавливались исключительно из дерева. В наше время для этого широко применяют различные виды металла и пластика.

Несмотря на это, основными элементами рубанка являются:

  • Колодка. Является несущим элементом конструкции. На ее поверхности закреплены основные элементы рубанка;
  • Передняя и задняя рукоятка. Предназначены для правильного удержания инструмента в руках пользователя;
  • Подошва. Нижняя гладкая часть колодки. Позволяет инструменту скользить по поверхности заготовки;
  • Прорезь. Предназначена для установки лезвия ножа и отвода стружки;
  • Нож. Рабочий элемент рубанка. С его помощью происходит снятие верхнего слоя древесины. Изготавливается исключительно из металла;
  • Зажим и винт. Выполняют роль фиксатора лезвия, направляющего элемента для отведения отходов, а также ножа для разрезания стружки. В некоторых моделях используется клиновой способ фиксации лезвия, известный под названием «ласточкин хвост».

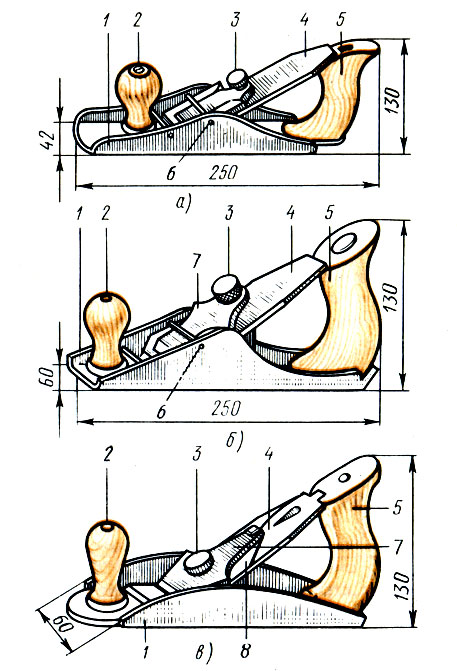

Устройство ручного рубанка

Для чего нужен V-образный паз?

Лезвия рубанков с V-образным пазом предназначены для облегчения снятия фасок с торцов заготовки. Опытные плотники не прибегают к их использованию, а выполняют работы классическим прямым резцом.

Принцип работы

Принцип работы рубанка заключается в снятии верхнего слоя древесины, с помощью жестко зафиксированного в корпусе инструмента, лезвия. Перед началом строгания необходимо провести подготовительные работы, выполнив следующие действия:

  1. Совместить и соединить фиксирующим винтом зажим и резец инструмента.

  2. Установить резец рубанка в рабочее положение, выдвинув его из прорези на необходимое расстояние. Следует помнить, что край резца должен располагаться параллельно подошве.

  3. После установки резца на необходимый вылет, нужно зафиксировать его при помощи зажимной пластины или деревянного клина.

  4. Произвести пробный проход рубанком по поверхности заготовки. В случае необходимости произвести дополнительную регулировку лезвия.

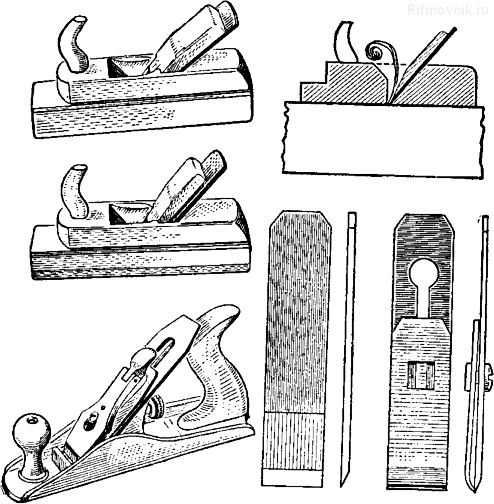

Виды рубанков по дереву и их названия

В зависимости от предназначения и типа установленных лезвий различают рубанки, предназначенные для плоского и фигурного строгания.

Разновидности инструментов для плоского строгания

К данному классу ручных инструментов относятся:

  • Одиночный рубанок. Служит для черновой обработки древесины. Позволяет получить чистую и длинную стружку без изломов. При этом на обрабатываемой поверхности образуются сколы и заусеницы;

  • Двойной рубанок. Предназначен для черновой обработки поверхности заготовки. В качестве режущего элемента используется прямой резец и стружколом. После прохода остается относительно гладкая поверхность;

  • Шерхебель. Предназначен для черновой обработки древесины и придания заготовке необходимой формы. Внешне напоминает одинарный рубанок. Основным отличием является лезвие с закругленными краями расположенное под углом 45° относительно подошвы. Форма резца позволяет снимать до 3 мм древесины за один проход и работать поперек волокон;

  • Шлифтик. Предназначен для чистовой обработки поверхности. Одновременное использование резца и стружколома позволяет добиться ровной и гладкой обрабатываемой поверхности. Дополнительная чистота достигается благодаря установке рабочих элементов под углом 50°;

  • Фуганок. Инструмент для чистовой обработки. Применяется, как правило, на завершающем этапе столярных работ. Увеличенная длина подошвы и использование двух лезвий позволяют добиться максимальной гладкости обрабатываемой поверхности;

  • Цинубель. Инструмент чистовой обработки. Лезвие с бороздами, расположенное под углом 80⁰ позволяет придавать обрабатываемой поверхности шероховатую структуру. Это улучшает ее сцепные свойства, позволяя наносить лак более эффективно.

Для фигурного строгания

Отличительной чертой инструментов для фигурного строгания является лезвие со специфической геометрической формой. Они предназначены для проделывания в заготовках проточек разнообразной геометрической формы. К ним относятся следующие инструменты:

  • Зензубель. Благодаря использованию лезвия с тремя режущими кромками применяется при строгании перпендикулярных плоскостей, фальцев и очистке четвертей. Особенности конструкции позволяют изменять угол наклона резца;

  • Кантенхобель. Компактный инструмент для чистовой обработки фасок и кромок. Отличительной чертой такого рубанка является двойное лезвие трапециевидной формы. Рабочая поверхность лезвия располагается под углом к обрабатываемой поверхности, позволяя выполнять обработку с последующей минимальной поправкой;

  • Шпунтубель. Специализированный рубанок, предназначенный для создания продольных пазов в заготовке. Конструктивной особенностью такого инструмента является наличие двух колодок, соединенных между собой винтами. Ослабление и затягивание винтов позволяет регулировать положение резца на заготовке. Одна из колодок является направляющей, а другая, оснащенная резцом, позволяет выполнять столярные работы;

  • Федергубель. Предназначен для чистовой фигурной обработки поверхности заготовки. Также, как и шпунтубель, состоит из двух подвижно соединенных колодок. Основное отличие заключается в режущем элементе. Он состоит из двух параллельно расположенных лезвий, которые в процессе работы позволяют получить продольный шип;

  • Калевка. Инструмент, позволяющий получить многоуровневую ступенчатую композицию обрабатываемой поверхности. Подошва такого рубанка полностью повторяет структуру резца, позволяя получить самую разнообразную структуру заготовки. Применяется при обработке карнизов, плинтусов, багетов и дверных откосов;

  • Фальцгебель. Узкоспециализированный рубанок для чистового фигурного строгания. Имеет подошву ступенчатой формы и специальный косой резец. Особенности конструкции позволяют эффективно использовать его для зачистки четвертей, а также для формирования полосы по краю заготовки без нанесения предварительной разметки;

  • Штап. Предназначен для быстрой и эффективной обработки выпуклых и вогнутых деталей. Кроме того, полукруглая форма подошвы и лезвия позволяет придавать торцам заготовки скругленную форму необходимого диаметра;

Конструктивные особенности рубанков

Начать необходимо с рассмотрения предназначения инструмента. А предназначен он для строгания древесины, то есть, чтобы придать деревянной поверхности нужную форму, устранив при этом различные неровности, шероховатости и прочие дефекты. Составными элементами прибора являются:

  • Корпус из дерева или металла — колодка с подошвой
  • Стальной нож, железко или резец — основной режущий элемент
  • Клин
  • Рукоятка

Более детальная конструкция ручного рубанка для древесины представлена на фото ниже.

Основу этого инструмента представляет резец, который имеет вид прямоугольной пластины с заостренным концом. Пластина размещается в проеме колодки под соответствующим углом. Специальный регулировочный механизм позволяет устанавливать нож на необходимое расстояние. Это расстояние выставляется для того, чтобы настроить глубину реза и толщину снятия стружки. По стандарту лезвие имеет определенный угол заточки, но если инструмент используется профессионалом, то мастер самостоятельно затачивает резец в зависимости от того, какой тип древесины предстоит обрабатывать.

Не менее важный элемент в конструкции инструмента — рукоятка. Причем ручной рубанок состоит из двух рукояток, одна из которых является направляющей, а вторая упорная. Направляющая рукоятка имеет изогнутую конструкцию, посредством которой обеспечивается захват инструмента рукой. Упорная рукоятка позволяет создавать необходимое усилие при выполнении работ.

Корпус имеет гладкую поверхность, из которой выступает острый резец. Главное условие, предъявляемое к инструменту — идеально ровная и гладкая подошвенная часть. Если подошва будет не ровной, то произвести точную обработку попросту не получится. Корпус инструмента изготавливается из дерева или металла. Предпочтение домашние мастера отдают деревянным рубанкам, которые стоят дешевле. Столяры же предпочитают работать металлическими рубанками, основание которых изготавливается из серого чугуна.

Не пропустите: Как сделать фуганок из электрорубанка своими руками

Несмотря на то, что рассматриваемый ручной инструмент имеет типичную конструкцию, сегодня известно более 10 разновидностей этих деревообрабатывающих устройств. Для начала надо отметить, что все разновидности рубанков делятся на две основные группы по типу привода — ручные и электрические.

Это интересно! Электрические рубанки вытесняют ручные инструменты, но при необходимости строгания древесины домашние мастера отдают предпочтение второму варианту.

Чем отличается рубанок от фуганка?

Рубанок и фуганок принадлежат к одному классу инструментов, и имеют схожую конструкцию. Несмотря на это, между ними существуют некоторые различия, основными из которых являются:

  • Предназначение. В силу конструктивных особенностей фуганком быстрее и удобнее обрабатывать заготовки с большой поверхностью;
  • Масса и габариты. В отличие от рубанка, фуганок обладает куда более внушительными размерами и соответственно массой;
  • Количество резцов. В отличие от рубанка, фуганок оснащается двумя резцами, позволяющими ему более качественно обрабатывать поверхность заготовки.

Рубанок применяется на ранних этапах обработки изделий, при черновой.

Компактные размеры инструмента позволяют выполнить общее выравнивание поверхности древесины. В отличие от него, фуганок имеет более длинную подошву и несколько резцов. В процессе работы это позволяет срезать неровности в нескольких местах одновременно. В результате получается более гладкая и ровная плоскость.

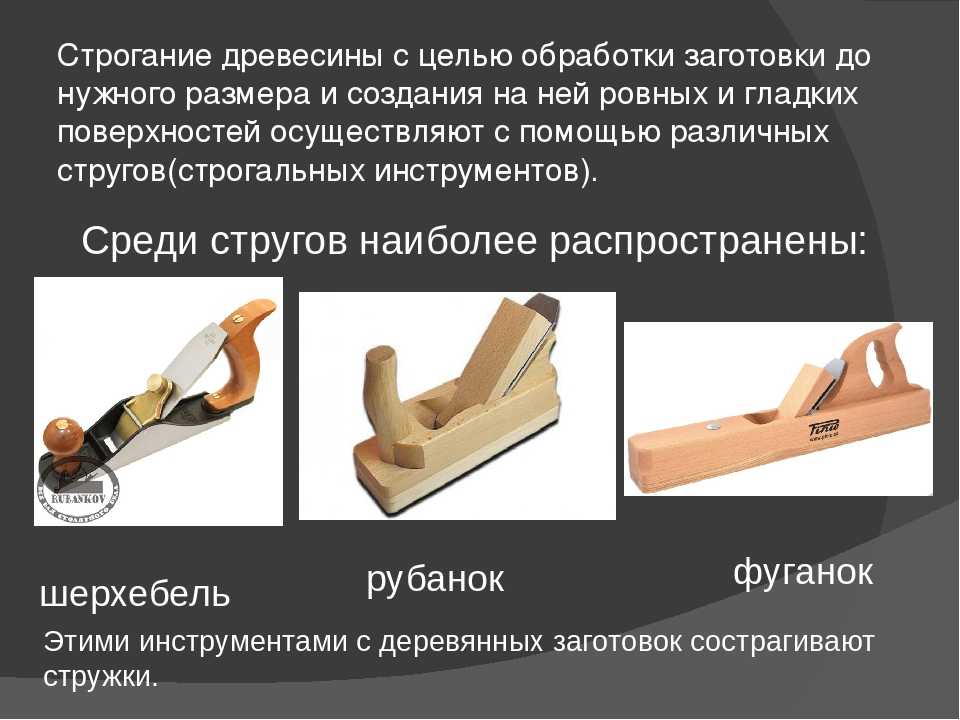

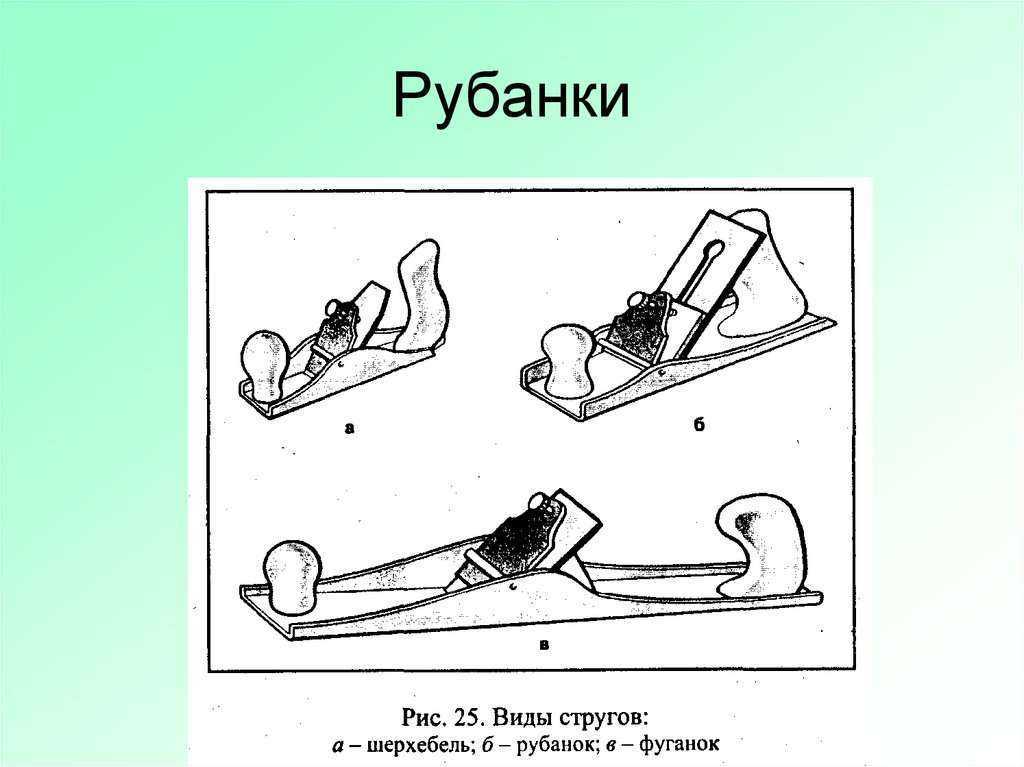

Отличительные признаки шерхебеля

Так чем отличается рубанок от шерхебеля? Как и было сказано ранее, он предназначен для черновой обработки. Также от рубанка шерхебель отличается полукруглой заточкой выступающей части лезвия. Кроме того, лезвия различаются своей шириной. У шерхебеля они несколько тоньше. По положению лезвия тоже различаются: у шерхебеля оно закреплено под углом сорок пять градусов к подошве и выступает из-за нее на два-три миллиметра. Это значит, что им можно снять поверхность в пару миллиметров, сделав круглую борозду в древесине. Также он устроен намного проще, чем рубанок. У него к корпусу нож прикреплен с помощью одного только зажимного винта. Если грамотно его затянуть, то нож никуда не уедет в процессе резания.

В чем отличие шерхебеля и рубанка?

Внешне похожие инструменты имеют ряд принципиальных отличий:

  • Варианты обработки. Рубанок служит для чистовой обработки, а шерхебель для черновой;
  • Форма режущей кромки. Каждый из них имеет различную форму режущей поверхности. Лезвие резца рубанка прямоугольное, шерхебеля – скругленное. Эта особенность позволяет производить строгание шерхебелем перпендикулярно волокнам древесины;
  • Глубина и ширина строгания. Ширина лезвия рубанка больше, чем у шерхебеля. Однако он проигрывает шерхебелю в глубине обрабатываемой поверхности (3 мм против 2).

Виды инструмента

Прибор бывает двух видов: ручной и электрический.

Ручной фуганок

Это металлический или деревянный инструмент, в конструкцию которого входят:

  • корпус;
  • ручка-держатель;
  • лезвие (нож).

Длина колодки – 90 см, а ширина лезвий – 8 см. У мини-моделей, полуфуганков, длина подошвы не превышает 50 см. Такая удобна для обработки большой детали.

Разновидность фуговочного инструмента – шерхебель. В стандартной комплектации он имеет нож шириной 35 мм. Инструмент используется для первичной обработки заготовки. Шерхебель снимает стружку толщиной 2–3 мм.

Еще одна тип фуганка – фальцебель. Его узкая сменная подошва приспособлена для обработки фальцев, четвертей и выборок. Зензубель оснащен двумя ножами для более чистой шлифовки поверхности мелких деталей.

Электрический

Это не станок, а ручной электрический прибор.

Для обтесывания заготовки требуется сила. Профессионалы чаще пользуются электрическим фуганком. Он обладает:

  1. Большей массой и прижимным усилием.
  2. Точнее обрабатывает заготовки.
  3. Работа идет намного быстрее.
  4. Инструмент имеет набор сменных насадок.

Не пропустите: Стамеска по дереву: назначение, виды, подбор: виды, характеристики, выбор

Особенность применения электрического фуганка – возможность его крепления к верстаку. Получается станок, заменяющий специальное стационарное оборудование. Он удобен для дома или в небольшой мастерской.

Настройка рубанка своими руками – пошаговая инструкция ОТ А ДО Я | Своими руками

© Автор: Андрей Иванов

Думаю, можно без преувеличения сказать, что практически каждый человек, даже не знакомый со столярным делом, знает, ое ручной рубанок. У многих такой инструмент найдется в гараже, на даче, дома. Но, в тоже время, далеко не все хорошо знакомы с его настройкой и подготовкой к работе, отчего рубанок зачастую остается весьма недооценённым инструментом. Даже в среде профессионалов, особенно «станочников», этому вопросу не всегда уделяют должное внимание. Между тем, от грамотной настройки и заточки рубанка зависят не только качество изготавливаемых деталей, но и удобство и легкость работы, ощущения от инструмента.

Существует великое множество разновидностей рубанков: разного назначения, разных форм и размеров, различных конструкций и материалов изготовления. Охватить всё их многообразие в рамках одной статьи решительно невозможно, поэтому сегодня мы рассмотрим наиболее популярный, распространенный и, наверное, самый универсальный тип рубанка — металлический рубанок с двойным ножом, или benchplane в англоязычной терминологии. Такой рубанок имеет более сложную по сравнению с большинством своих собратьев конструкцию, а значит, научившись управляться с ним, можно легко разобраться и с остальными.

В качестве примера буду использовать свой рубанок Stanley N0.4 системы Bailey. Ему уже более ста лет, но после доводки такой инструмент работает не хуже нового. Современные рубанки премиум-класса после покупки потребуют только проверки и заточки ножа, а с инструментами попроще или постарше придется немного повозиться.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Ссылка по теме: Как работать рубанком. Настройка рубанка (фуганка, шлифтика).

Прежде всего, стоит разобраться с устройством рубанка, изучить основные его части и механизмы. На рис. 1 представлен общий вид рубанка с местным разрезом для наглядности. Основной частью рубанка является колодка (1). Нижняя её плоскость, которая скользит по обрабатываемой заготовке, называется подошвой, а боковые стенки — щёчками. Прорезь в подошве для прохода снимаемой стружки — «ротик» («роток», «леток», хотя последнее скорее относится в целом к полости, из которой вылетает стружка).

С помощью винтов к колодке крепится лягушка (2). Такое забавное название, видимо, эта деталь получила из-за некоторого внешнего сходства с сидящей лягушкой. Служит она для удержания в заданном положении ножа (3), который традиционно называют «железко». Сверху на нож устанавливается стружколом (4) («горбатик», «фальшивое железко»). Для фиксации ножа используется прижим (5) с эксцентриковым или винтовым зажимом. Лягушка также имеет вилку (6) с колёсиком (7) для регулировки вылета ножа и рычажок для боковой подстройки (8). Продольное перемещение лягушки осуществляют вращением винта (9), предварительно ослабив крепежные винты. Для удержания рубанка в руках к колодке крепятся передняя ручка (10) и задняя рукоятка (11).

Угол резания стандартного рубанка жёстко задан лягушкой и составляет 45°. Некоторые современные производители выпускают для своих рубанков сменные лягушки с углами 50° и 550 для строгания особенно сложных пород дерева. Из недостатков таких углов можно отметить заметное увеличение усилия, которое приходится прилагать к инструменту в работе, кроме того, такие углы резания меньше подходят для обработки мягких пород. В то же время угол постели 500 характерен для большинства деревянных рубанков. Деревянная колодка скользит по древесине гораздо легче, чем металлическая, поэтому для работы такими рубанками не требуется прилагать дополнительных усилий.

Чтобы рубанок хорошо работал, он, прежде всего, должен быть качественно выполнен: все сопрягаемые детали должны прилегать друг к другу плотно, без люфтов, все рабочие плоскости тщательно отшлифованы, а подвижные детали — двигаться свободно, но не болтаться. Подошва должна быть идеально плоской, ведь она задает геометрию обрабатываемой заготовки. Наиболее критичные участки — носок, непосредственно перед ротиком и за ним, а также пятка (рис. 2).

В остальных местах незначительные углубления считаются допустимыми. Лягушка должна прилегать к колодке равномерно по всей площади соприкосновения и ни в коем случае не шататься. В противном случае плохое прилегание приведет либо к деформации колодки при установке лягушки, либо к вибрации ножа при строгании (что часто можно наблюдать на старых или дешёвых рубанках). Затягивать крепежные винты лягушки с чрезмерным усилием не следует. Плоскость лягушки, на которую ложится нож, также должна быть ровной.

Когда мы убедились, что геометрия рубанка в норме, можно приступить к заточке. В данном случае под заточкой я подразумеваю не только заострение режущей кромки ножа, но и подгонку нескольких деталей друг к другу. Подробно рассматривать процесс непосредственно заточки железка я не буду, это тема для отдельной большой статьи, если не нескольких. Вкратце скажу, что первичная заточка начинается с обязательного выравнивания «спинки» (или, по-другому, — «лица») железка. Во-первых, это одна из двух граней, задающих режущую кромку, во-вторых, это та плоскость, к которой прилегает стружколом.

Выводить всю плоскость сразу не обязательно, по большому счету, достаточно около 1 см от кромки. Обратную сторону железка я тоже советую проверить, ведь она должна плотно прилегать к лягушке. Полировать эту сторону до зеркала не нужно, достаточно камня средней зернистости. Здесь стоит заметить, что при навинчивании стружколома железко неизбежно выгибается, поэтому контакт с плоскостью лягушки будет только на концах (на рис. 3 показан просвет в середине).

Устройство и настройка ручного рубанка


Watch this video on YouTube

Читайте также: Как настроить рубанок своими руками (регулировка стружколома)

Для нас важнее всего, чтобы железка прижималось максимально плотно вблизи режущей кромки. После выведения спинки затачивается и доводится фаска. Зачастую для ускорения работы основную фаску под углом 250 задают на точиле, стараясь не перегреть металл, а затем на камнях точат и доводят узкую вторичную фаску под углом 300.

Следующий важный момент, сопутствующий первичной заточке, — проверка и доводка стружколома. Он должен идеально, без малейшего зазора прилегать к спинке ножа, что нетрудно проверить на просвет. При неплотном прилегании в щель тут же набивается стружка, и рубанок сразу перестает строгать. Я довожу стружколомы своих рубанков на мелком алмазном бруске, расположив их, как показано на рис. 4.

Такой наклон необходим, чтобы создать небольшой обратный угол и тем самым гарантировать плотный контакт передней кромки стружколома с ножом (рис. 5). Верхнюю сторону я тоже шлифую на бруске, чтобы получить ровную гладкую поверхность. Хотя точить стружколом до бритвенной остроты совершенно не нужно, все же он получается достаточно острым. Угол, образуемый спинкой ножа и передней гранью струж колома (рис. 5), обычно составляет около 50° (в некоторых случаях до 80°). Кроме того, нужно убедиться, что в собранном рубанке прижим давит на стружколом равномерно по всей ширине. В противном случае достаточно слегка прошлифовать прижим в месте соприкосновения. Прижим должен закрываться с лёгким щелчком, его нельзя перетягивать, так как это значительно увеличивает нагрузку на регулировочные механизмы. Считается, что регулировочное колесико должно вращаться усилием одного пальца.

Читайте также: Рубанок своими руками (фото и чертежи)

Далее можно приступать к настройке рубанка и непосредственно работе. После установки ножа рубанок переворачивают подошвой вверх и, глядя с передней стороны вдоль подошвы, вращением колесика выдвигают нож так, чтобы его было видно (рис. 6). Удобнее всего делать это на светлом однородном фоне. Затем нож постепенно убирают, следя за тем, чтобы оба его края «исчезли» одновременно.

Если нож перекошен, его положение поправляют с помощью рычажка боковой настройки, который нужно потянуть в ту сторону, где кромка больше выступает над подошвой. Некоторые мастера старой закалки предпочитают использовать вместо рычажка маленький молоточек. Если на глаз определить сложно — можно взять узенькую планочку и построгать её возле краев ножа, и по разнице в толщине стружки можно судить о его перекосе. После настройки нужно убедиться в равномерности ширины ротика. Неравномерная ширина говорит либо о перекосе лягушки, либо, в крайнем случае, о некачественной фрезеровке самого ротика.

Начинать работу удобнее с полностью убранным ножом, постепенно выдвигая его во время движения по заготовке. Действуя таким образом, можно сразу получить хорошую тонкую стружку, не пытаясь выставить величину съёма заранее на глаз. Иногда бывает, что в процессе работы нужно изменить толщину снимаемой стружки, в таком случае нужно не забывать, что последний поворот регулировочного колесика всегда должен быть в сторону выдвижения ножа. Дело в том, что в механизме регулировки неизбежно имеется небольшой люфт, который нужно выбрать, чтобы обеспечить ножу стабильный упор.

Теперь поговорим о трёх главных величинах, непосредственно влияющих на процесс строгания и качество результата: глубине резания (рис. 7а), удалении стружколома от режущей кромки (рис. 76) и ширине ротика (рис. 7в). Ряд научных исследований показал, что качество строгания находится в обратной зависимости с глубиной резания. То есть чем тоньше стружка – тем чище результат. При строгании против волокна избежать задиров на поверхности заготовки можно только при толщине стружки менее 0,05 мм. Добавление стружколома позволяет как минимум вдвое увеличить глубину резания. Принцип его работы заключается в надламывании и заворачивании образующейся стружки (рис. 8).

Таким образом предотвращается отщепление древесных волокон, которое и приводит к задирам на поверхности. Во многих книгах или статьях, посвящённых столярному делу, зачастую можно встретить упоминание лишь о том, что стружколом устанавливают на расстоянии 0,5-1 мм от режущей кромки. Однако это положение для общей грубой работы (либо для работы только «по волокну»), а для чистового строгания сложной древесины оно не годится (напомню, мы говорим о стандартном рубанке с углом резания в 450).

Установка стружколома на расстоянии о,1 мм от кромки позволяет добиться чистой поверхности практически на любой древесине независимо от направления строгания. Увеличение угла «заточки» стружколома вплоть до 80° позволяет отодвинуть его до 0,3 мм от кромки без заметной потери качества поверхности. Но без особой геометрии ротика (или его широкого раскрытия) может появиться проблема с застреванием стружки. Все цифры получены в ходе научных экспериментов, которые проводились в разное время в Европе и Японии. На практике добиваться такой точности сложно, и зачастую не так уж необходимо. Я устанавливаю стружколом на глаз, но можно воспользоваться и щупом, оперев режущую кромку на ровную дощечку и опустив стружколом до щупа (рис. 9).

Читайте также: Миниатюрные рубанки и стружки – фото, описание, применение и работа с ними

Уменьшение ширины ротика — еще один путь предотвращения задиров. Передняя кромка ротика прижимает древесные волокна непосредственно перед режущей кромкой, не давая им откалываться. Наиболее важен этот параметр для рубанков с одинарным ножом и оборотников (рис. 10). Для рубанков со стружколомом значение ширины ротика вторично, поэтому я обычно выставляю её около 1 мм и очень редко меняю. Сильное уменьшение этого расстояния на «двойном» рубанке с большой вероятностью приведет к забиванию ротика стружкой.

Можно отодвинуть стружколом подальше, но в таком случае мы получим по сути обычный «одинарный» рубанок. Задаётся ширина ротика смещением лягушки вперёд или назад. Кроме того, вполне очевидно, что данный параметр также ограничивает максимально возможную толщину стружки, поэтому для. грубого строгания ротик выставляют шире, а для чистового — уже.

В заточке рубанков существует также практика создания обратных фасок, когда вместо выведения плоскости на спинке делается просто дополнительная фаска. Как правило, этого добиваются, подкладывая при заточке между железком и камнем тонкую металлическую линейку (рис. и). Популяризатором данного метода считается Дэвид Чарлсворт (David Charlesworth), этот трюк достаточно распространен у западных столяров. Способ призван упростить и ускорить процесс заточки, кроме того, мы получаем небольшую прибавку к углу резания, что неплохо для твёрдых пород дерева.

Однако эта практика плохо подходит для рубанков с двойным ножом, так как может затруднить корректную установку стружколома, и я бы не рекомендовал её применять. Хотя, возможно, для кого-то этот способ заточки окажется вполне рабочим. Не зря говорят, что в столярном деле не бывает единственно верного пути решения конкретной задачи. Для одинарных рубанков способ вполне хорош, таким образом можно легко увеличивать угол резания, не изменяя конструкцию инструмента.

Грамотно настроенный и заточенный рубанок позволяет строгать заготовки, не обращая внимание на направление волокон, в том числе без проблем работать со сложными породами вроде красного дерева (например, сапеле), где в одной доске попеременно чередуется направление волокон. Конечно же, нельзя забывать, что первое и самое главное условие успеха — заточка. Кроме того, качество исполнения инструмента (и, следовательно, его жёсткость) играет весьма важную роль. Гладко и чисто остроганная поверхность не нуждается в шлифовании, либо, если таковое предписывает технология отделки, оно потребует минимум усилий.

Не бойтесь экспериментировать, пробовать разные способы настройки инструмента, разные материалы, приёмы! Главное — получать удовольствие от работы своими руками, ведь за это мы и любим классическую столярку, не так ли?

Ссылка по теме: Рубанок своими руками – не простой а подарочный: мастер класс

Как настроить рубанок. Мастер-класс


Watch this video on YouTube

Настройка ручного рубанка


Watch this video on YouTube

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме “Как сделать своими руками – домохозяину!”

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Лучшие 7 электрических и 3 механических ручных станка для деревообработки

Привет резчикам по дереву! Я ожидаю, что у вас все хорошо, и вы усердно работаете над завершением отличных деревянных конструкций. И как всегда, я здесь, чтобы…

Привет, резчики по дереву! Я ожидаю, что у вас все хорошо, и вы усердно работаете над завершением отличных деревянных конструкций. И как всегда, я здесь, чтобы помочь вам с этим. Сегодня мы поговорим о лучших ручных рубанках.

При работе с деревом нам понадобится множество различных инструментов. Иногда я завидую резчикам — им нужна всего пара ножей. Но как только вы становитесь более требовательны к своей конструкции, вам приходится иметь дело с кучей других инструментов – калибрами, стамесками, молотками, топорами, наждачными бумагами и т.д. который обитает в каждой мастерской резьбы по дереву.

Итак, если вы ищете лучший электрический ручной рубанок, давайте начнем с моего нового обзора ручного рубанка.

Если вам нужен новый ручной рубанок, у меня есть все для вас. В первом разделе этой статьи я расскажу о любых новичках, читающих это, и напишу о рубанках в целом, их компонентах и ​​типах. Во втором разделе я составил список продуктов, которые считаю хорошим вариантом на данный момент. Для каждого продукта я отметил их основные характеристики и свое личное мнение о том, что делает их отличным выбором, а какие недостатки по сравнению с другими рубанками.

Для тех из вас, кто спешит, я подготовил краткий обзор выводов этой статьи. В следующей таблице вы найдете продукты, которые я рассмотрел, и мои основные выводы относительно их возможного вклада в ваш набор инструментов для резьбы.

Top Pick #1

  • WEN 6530 6-амперный электрический ручной рубанок

  • Лучший бюджетный электрический ручной рубанок. Это мощная, хорошо сделанная, хорошо оснащенная и долговечная машина.

  • Читать весь отзыв

  • 40,76 $

Top Pick #2

  • Ручной рубанок PORTER-CABLE

  • Лучшее дополнение к вашей мастерской, если у вас уже есть рубанок, который нуждается только в резерве.

  • Читать отзыв полностью

  • 76,26 $

  • WEN 6534 8-амперный электрический ручной рубанок

  • Лучшее соотношение цены и качества.

  • Читать обзор полностью

  • Лучше всего подходит для тех, кто хочет иметь больший контроль над лезвиями.

  • Читать весь обзор

  • Цена не указана

  • Makita XPK01Z 18-V литий-ионный аккумуляторный рубанок LXT 3-1/4 дюйма 150 с B

  • Подходит как для профессиональных мастерских, так и для домашних мастерских.

  • Читать отзыв полностью

  • Цена не указана

  • BOSCH Bare-Tool PLh281B 18-вольтовый литий-ионный аккумуляторный рубанок

  • Лучший портативный рубанок для опытных мастеров. Новичкам следует выбирать более оснащенные и более дешевые устройства.

  • Читать весь отзыв

  • Цена не указана

  • Ryobi 18-Volt ONE+ Cordless 3-1/4 in. Planer P611

  • Лучшее решение для тех, кто ищет прочное и долговечное устройство. Отличное соотношение цены и качества.

  • Прочитать весь обзор

  • 68,00 $

  • Ручной инструмент Stanley 12-101

  • Лучшая цена, отлично подходит для небольших проектов и ремонтных работ.

  • Читать весь обзор

  • 12,41 $

  • Ручной рубанок STANLEY 12-220

  • Лучше всего подходит для проектов с малой грузоподъемностью. Несмотря на небольшой размер, он предназначен для кросс-зернистой работы.

  • Прочитать весь обзор

  • $35,20

  • KAKURI Японский рубанок 42 мм для деревообработки

  • Лучшее для исследователей! Этот рубанок имеет логику японского дизайна, которая полностью отличается от того, что мы знаем на Западе. Это просто, но требует специальной настройки перед использованием.

  • Читать весь обзор

  • 21,80 $

Что такое рубанки?

Как можно догадаться из самого названия, ручные рубанки — это инструменты для выравнивания деревянной поверхности. Мы используем их, когда у нас есть большой кусок дерева с несколькими избыточными слоями, которые мы хотим удалить, или у нас есть доска, поверхность которой мы хотим сделать гладкой и ровной.

Базовая конструкция всех рубанков одинакова. Независимо от размера и типа, ручной или электрический, вы можете рассчитывать на лезвие, ручку и «башмаки». Лезвие режет древесину, передняя и задняя колодки ведут лезвие по поверхности, при этом резчик держит инструмент за рукоять.

Строгальные станки отлично справляются со своей задачей, но позвольте мне сказать вам, что вам нужно развить некоторую мышечную силу, чтобы заставить их работать. Они также могут быть довольно тяжелыми для спины, так как вам нужно оттолкнуть их от себя вдоль доски, чтобы сделать пас.

Каждый рубанок позволяет изменять положение лезвия, чтобы настроить глубину пропила. Чем глубже вы идете, тем сильнее вам нужно будет нажимать, чтобы сделать пас.

Толкать и строгать древесину, конечно, будет легче с помощью электрорубанка. Это мощные инструменты, но поэтому они требуют особых мер предосторожности, о которых мы поговорим чуть позже.

Прежде чем я перейду к описанию основных типов ручных рубанков, небольшое напоминание: если вы ищете еще какие-то электроинструменты, вы можете прочитать мою статью о лучших токарных станках по дереву и обзор лучших спиральных пил. Возможно, вы найдете там что-нибудь полезное. Кроме того, если вы хотите внести разнообразие в свой дизайн, я написал о лучших сверлах дремель для резьбы по дереву, поэтому ознакомьтесь с последними новостями рынка в этой области.

Типы строгальных станков

Говоря о ручных строгальных станках, мы обычно делим их на две основные категории:

  • ручные
  • электрические так называемые «ручные рубанки». Это может сбивать с толку, но на самом деле это логично — мы держим в руках оба типа! Единственная разница в том, что ручные используют для работы только нашу мышечную силу, а электрические имеют двигатель, работающий за счет электродвижущей силы.

    Ручные рубанки

    Существует множество подтипов ручных рубанков, и я собираюсь кратко описать каждый из них.

    Настольный строгальный станок — это наиболее распространенный тип ручного строгального станка, который можно встретить в мастерских. Вам нужны обе руки, чтобы работать с ними, одна рука держит его за ручку сзади, а другая рука держит за ручку спереди. Это необходимо, потому что, если вы не нажмете сильно на переднюю ручку, инструмент будет иметь тенденцию двигаться вверх, когда лезвие впервые коснется дерева, и это может привести к нежелательным надрезам в вашем дизайне.

    Столярные рубанки помогут вам выполнить соединения. Их режущая кромка не обязательно прямая и позволяет делать различные типы пазов в соединениях, например, шпунт, ласточкин хвост и т. д. Для этого столярным рубанкам требуется специальный аксессуар, называемый буртиком, который направляет лезвие для выполнения последовательных разрезов, которые позже позволит идеальную посадку между суставами.
    Формовочные (или формовочные) рубанки выполняют самые сложные работы по резьбе и столярному делу. В то время как столярные рубанки в основном делают квадратные разрезы, которые в основном практичны, строгальные станки делают изогнутые канавки, как правило, с эстетической целью. Если вы посетите европейские соборы и замки, вы увидите эти красивые волнистые узоры в старой мебели или рамах для картин. Таким образом, строгальные станки очень сложны, для управления некоторыми требуется два человека, иногда к ним прикреплены веревки для работы над более крупными проектами и так далее. Увидев их в мастерской, мы имеем дело с настоящим профессионалом.

    Электрические ручные рубанки

    Электрические (или электрические) ручные рубанки гораздо более мощные и, следовательно, более эффективные инструменты по сравнению с ручными. Они помогут вам сделать гораздо больше за меньшее время, однако обычно они дороже и менее точны по сравнению с ручными рубанками.

    Построены так же, как и ручные рубанки, но основное отличие заключается в лезвии. В электрических ручных рубанках лезвие вращается, приводимое в действие двигателем, и именно так оно на самом деле режет древесину. Электрические рубанки намного громче и грязнее, чем ручные рубанки.

    Опять же, на рынке вы увидите множество моделей, но, допустим, мы можем сгруппировать их в четыре основные категории: ручные электрические рубанки, настольные рубанки, аккумуляторные ручные рубанки и стационарные электрические рубанки.

    Ручные электрические рубанки лучше всего подходят для удаления небольшого количества древесины путем снятия древесины с поверхности, очень похоже на ручные. Ручка обычно также является переключателем, который вы используете для установки глубины реза. Несмотря на то, что он электрический, именно резчик держит и направляет инструмент руками.

    Настольные электрические рубанки фиксируются и не требуют ваших рук для работы. Вместо этого вы обычно держите доску, пока настольный рубанок выполняет свою работу. И его работа заключается в резке больших кусков дерева с высокой точностью.

    Аккумуляторные ручные рубанки оснащены аккумулятором, от которого работает двигатель. Назначение этих устройств — компенсировать один из недостатков электрических рубанков, а именно зависимость от источника питания. Например, беспроводные рубанки очень полезны, если есть место с предметом мебели, который нельзя передвигать или он не вписывается в пространство мастерской, а также не обеспечивает электропитание.

    Стационарные строгальные станки – это серьезное вложение, обычно предназначенное для промышленного производства или для тех, у кого большая рабочая нагрузка.

    Имейте в виду, что этот список является лишь предварительным, и есть много других типов и подтипов электрических рубанков, которые вы обнаружите, работая с деревом. Если вы углубитесь в тему, вы увидите, что мы также можем классифицировать рубанки в зависимости от материала, из которого они сделаны, поэтому у нас есть металлические, деревянные и гибридные.

    Критерий

    Как вы увидите, хотя в этой статье я также рассмотрел некоторые ручные рубанки, основное внимание я сосредоточил на ручных электрических рубанках. Поэтому сейчас объясню, по каким критериям я оценивал ручные электрические рубанки. Что касается ручных, то они более простые и будут оцениваться только исходя из их цены и общего качества предложения.

    Цена

    Поскольку речь идет о достаточно дорогих устройствах, я считаю, что важным параметром является цена. Большая цена обычно указывает на хорошего производителя и хорошее качество в целом, но не автоматически. На самом деле нам нужно хорошее соотношение цены и качества, а это означает, что мы хотим получить максимально возможное качество по минимально возможной цене. Если машина удовлетворяла этому критерию, я ставил цену в раздел «плюсы».

    Мощность

    Мощность определяет функциональность и долговечность рубанка. Есть два параметра, которые расскажут вам, насколько мощным является электрический рубанок:

    • сила тока/напряжение (Ампер/В)
    • число оборотов в минуту (об/мин)

    Теперь мы измеряем мощность по-разному для проводных и беспроводных машин. В случае проводных рубанков, которые имеют бесперебойное электропитание, мы будем измерять их мощность в амперах. Значение не менее 5 ампер требуется для того, чтобы машина считалась достаточно мощной.

    С другой стороны, в случае беспроводных рубанков их мощность измеряется либо в Ач (ампер в час), либо в вольтах (В), что в основном указывает на мощность их батарей. Обычно хорошие аккумуляторы имеют напряжение в диапазоне от 18 до 20 В.

    Что касается числа оборотов в минуту, считается, что хорошим диапазоном является диапазон от 15000 до 20000 оборотов в минуту.

    Лезвия

    Далее идут режущие кромки. Здесь мы ищем материал, который определит их выносливость. Одним из лучших материалов, которые мы можем получить, является карбид, но комбинации стали и карбида-вольфрама также являются хорошими вариантами, но они менее долговечны.

    Гарантия

    Я считаю, что гарантия – отличный показатель хорошего продукта. Если производитель обещает, что устройство будет исправно работать хотя бы пару лет, то это действительно снимает риск того, что вы зря потратите деньги.

    Принадлежности

    Есть несколько вещей, которые идут в комплекте с рубанками и могут быть очень полезными и удобными. Поэтому я принял во внимание, поставляется ли устройство с пылесборником, подставкой или чем-то подобным.

    WEN 6530 Электрический ручной рубанок, 6 А

    Wen — торговая марка, хорошо известная всем резчикам по дереву и всем, кто работает с деревом. Это проводное устройство оснащено мощным двигателем (6 ампер) и двумя лезвиями из быстрорежущей стали (HSS), что уже выделяет его среди других. Станок имеет V-образную канавку, что очень важно для мастеров, так как облегчает выравнивание. Он также позволяет выполнять довольно глубокий рез, до ⅛ дюйма, что является редкостью.

    Кроме того, в комплекте идет несколько аксессуаров (пылесборник, плечи, подножка, направляющая для фальцовки), а также гарантия 2 года.

    WEN 6530 6-Amp Electric Hand Planer

    Positives

    • Price
    • Quality
    • Power

    Negatives

    • No breaks on the knob

    Price

    5 of 5

    Power

    5 из 5

    Клеки

    5 из 5

    Аксессуары

    5 из 5

    Warranty

    5 из 5

    5 из 5

    0367

    2 из 5

    Узнать цену

    Ручной рубанок PORTER-CABLE

    Еще одна сетевая и мощная машинка (6 ампер), хотя обороты всего 16500 говорит о том, что лучше использовать ее для более мягких пород дерева . С другой стороны, если вам нужно скосить кромки, эта модель имеет три канавки, позволяющие это сделать. Опять же, двойное лезвие из карбида – это отличная сделка.

    Цена не столь привлекательна, а с учетом низких оборотов и того меньше. Но тем не менее, это хорошая машина для мастерских DIY и любителей.

    Porter-Cable Rander Planer

    Положительные стороны

    • 5 из 5

      Аксессуары

      1 из 5

      Гарантия

      3 из 5

      Проверка цена 3 из 5

      .0003

      WEN 6534 8-амперный ручной рубанок

      Имея 8-амперный двигатель, мы говорим здесь о серьезной машине. Он имеет два лезвия из быстрорежущей стали и две V-образные канавки, все указывает на строгальный станок, достойный профессионала. Прежде всего, это более чем доступная цена в 60 долларов.

      Кроме того, в комплекте есть несколько полезных аксессуаров: подножка, направляющая для ребетинга и кронштейн для параллельного упора. Два года гарантии — еще один флажок здесь.

      WEN 6534 Электрический ручной рубанок, 8 А

      Positives

      • Price
      • Blades
      • Double v-shaped groove

      Negatives

      • Blades

      Price

      4 of 5

      Power

      5 of 5

      Blades

      4 из 5

      Аксессуары

      5 из 5

      Гарантия

      2 из 5

      . 0003

      Бесщеточный рубанок DEWALT DCP580B 20V MAX (только инструмент) с лезвиями из быстрорежущей стали DEWALT DW6655

      Это аккумуляторный рубанок, который вы можете купить по довольно высокой цене с двумя лезвиями из быстрорежущей стали, которые можно затачивать. Мощность аккумулятора 20В, это хорошо, но 15000 об/мин меня не особо впечатляют.

      Поставляется с подставкой и V-образным пазом, что весьма неплохо. С другой стороны, большое количество покупателей, кажется, жалуются на то, что передняя колодка не находится в одной плоскости с задней колодкой. И поскольку они поставляются предварительно изготовленными и не могут быть отрегулированы, это может стать настоящей проблемой.

      DEWALT DCP580B 20V MAX Brushless Planer (Tool Only) with DEWALT DW6655 High Speed ​​Steel Blades

      Positives

      • Cordless

      Negatives

      • Price
      • Blades

      Price

      2 of 5

      Power

      3 из 5

      Клевания

      3 из 5

      Аксессуары

      3 из 5

      3 из 5

      0002 Гарантия

      1 из 5

      Узнать цену

      Makita XPK01Z 18-Volt LXT Lithium-Ion Cordless 3-1/4 in.

      Рубанок с BL1850B от известного бренда Makita. Двойное лезвие из карбида кажется безупречным. Впрочем, мощность вроде бы средняя: 15 000 об/мин. Однако за дополнительную плату аккумулятор может быть достаточно мощным (5 Ач или два аккумулятора по 3 Ач).

      Как и большинство рубанков в этом списке, имеет V-образный паз. Что особенно удобно в этой модели, так это электрический тормоз и светодиодный индикатор, который помогает вам контролировать заряд батареи.

      Makita XPK01Z 18-Volt LXT Lithium-Ion Cordless 3-1/4 in. Planer with BL1850B

      Positives

      • Blades
      • Strong batteries

      Negatives

      Price

      3 of 5

      Power

      3 из 5

      Клевания

      5 из 5

      Аксессуары

      5 из 5

      Warranty

      99595959595959595959595959595959599599599599599599599599599599599594959959a9н

      599595995995995995995995995995995995995995995979959a9теля 5 9024. 3 из 5

      Узнать цену

      Аккумуляторный строгальный станок BOSCH Bare-Tool PLh281B, 18 В, литий-ионный аккумулятор

      Известный бренд из Швейцарии представляет сегодня в нашем списке еще одну беспроводную модель. Кроме доброго имени, у него есть штатный двигатель мощностью 18В, всего одна лопасть и довольно дорогая цена.

      Хотя долговечность и качество никогда не были проблемой для Bosch, цена кажется еще более проблематичной, если вспомнить, что здесь нет никаких аксессуаров — ни мешка для стружки, ни подставки, ни даже аккумулятора. Честно говоря, что касается батареи, это может не быть такой проблемой для тех из нас, у кого много оборудования Bosch, поскольку этот рубанок может использовать любую другую литиевую батарею Bosch 18 В, представленную на рынке.

      BOSCH Bare-Tool PLh281B 18-Volt Lithium-Ion Cordless Planer

      Positives

      • Reliable brand
      • Lithium battery

      Negatives

      Price

      3 of 5

      Power

      4 из 5

      Blades

      3 из 5

      Аксессуары

      3 из 5

      Warranty

      3 5

      3 5

      3 5

      3

      0003

      Узнать цену

      Ryobi 18-Volt ONE+ Cordless 3-1/4 in.

      Рубанок P611

      Ryobi — японский бренд. 18В. Он имеет двойное лезвие и отлично справляется даже с самой твердой древесиной.

      Некоторые люди жалуются на мешок для стружки, который кажется не очень прочным. Кроме того, этот рубанок Ryobi — отличный выбор.

      Ryobi 18-вольтовый ONE+ Co

      Positives

      • Power
      • Blades
      • Price

      Negatives

      • Poor quality shavings bag

      Price

      5 of 5

      Power

      4 of 5

      лезвия

      4 из 5

      Аксессуары

      1 из 5

      Гарантия

      2 из 5

      2 из 5

      0004 Узнать цену

      А теперь давайте быстро осмотрим некоторые ручные рубанки, недавно попавшие мне в руки.

      Ручной инструмент Stanley

      Этот миниатюрный ручной рубанок изготовлен американским производителем с более чем 150-летней историей. Однако, глядя на другие отзывы, люди не кажутся такими уж довольными. Кажется разумным ожидать, что этот рубанок может нуждаться в некоторой шлифовке и настройке перед первым использованием. Хорошая сделка по цене, отлично подходит для небольших проектов и исправлений.

      Узнать цену

      Ручной строгальный станок Stanley

      Этот ручной строгальный станок немного больше предыдущего, однако он по-прежнему лучше всего подходит для работ с небольшими нагрузками. Несмотря на небольшой размер, он предназначен для кросс-зернистой работы. Сделан очень качественно, есть пожизненная гарантия. Однако, поскольку мы живем в эпоху массового производства, контроль качества может стать проблемой. Так что ожидайте, что вам, возможно, придется привести его в порядок перед использованием.

      Узнать цену

      Японский рубанок KAKURI 42 мм для деревообработки

      Любителям экзотических культур есть что предложить! Этот рубанок не только производится в Японии, но и имеет конструктивную логику, которая полностью отличается от того, что мы знаем на Западе. Он имеет очень простую конструкцию, которая требует специальной настройки перед использованием и имеет особый способ регулировки. Я лично никогда не пользовался ни одним из них, но у меня есть друзья, которые им пользуются и вполне довольны.

      Узнать цену

      Подвести итоги

      Я постарался сделать всесторонний обзор ручного рубанка, в котором было бы что предложить как начинающим, так и опытным резчикам. Он включает в себя мои рекомендации лучших ручных рубанков, а также лучших электрических ручных рубанков, которые я мог найти на рынке в данный момент. Надеюсь, вы найдете здесь полезную информацию, которая поможет вам определиться с будущим рубанком. Увидимся в следующем обзоре потрясающих инструментов для резьбы по дереву!
