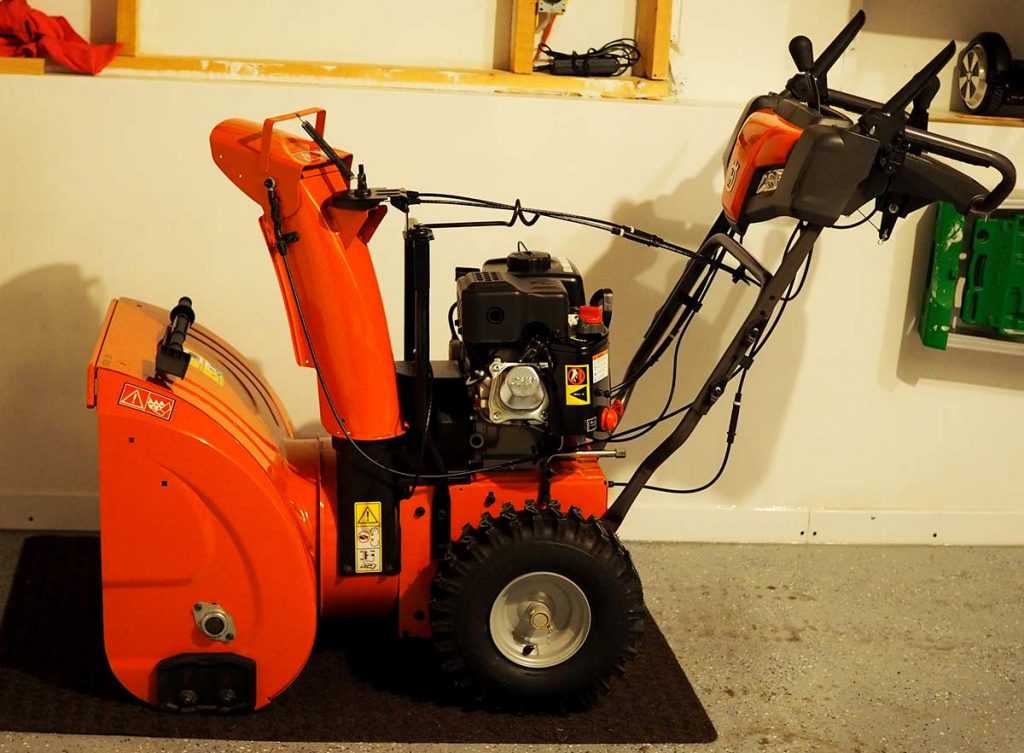

Как устроен снегоуборщик? – «Все снегоуборщики»

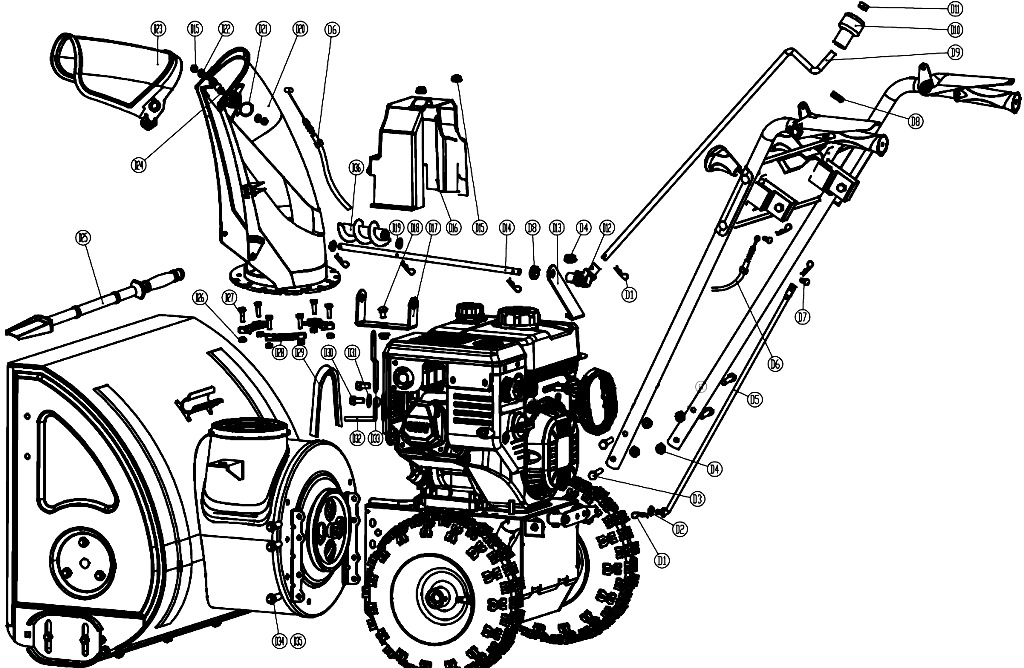

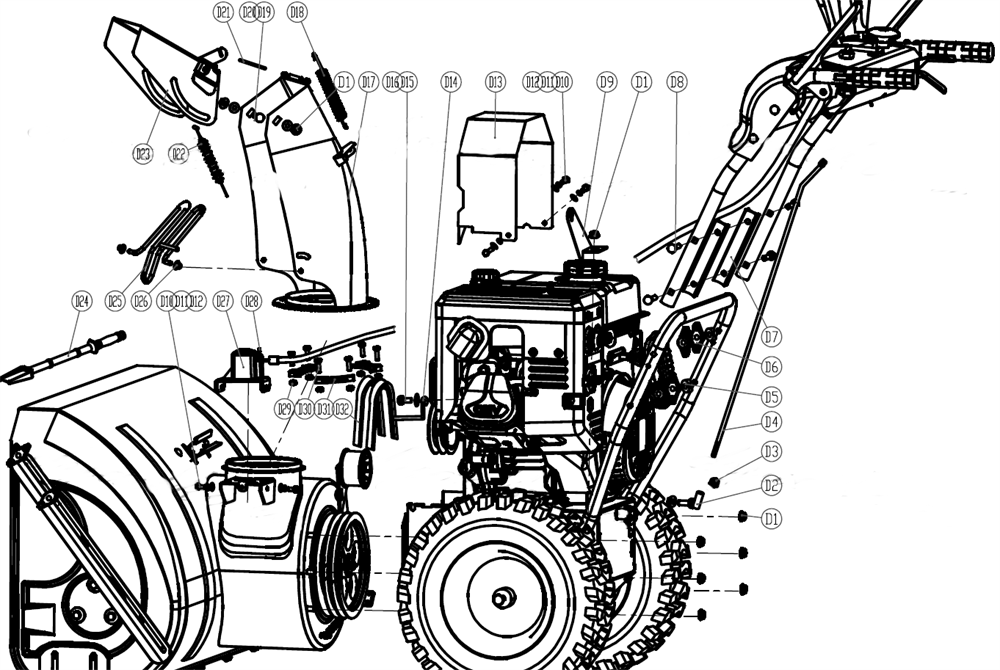

Устройство снегоуборщика необходимо знать, чтобы понять, каким образом он работает. Конструкция моделей достаточно сложна. Однако в общих чертах понять, как устроен снегоуборщик, можно. Основные элементы:

Двигатель

Снегоуборщик оснащается четырехтактным мотором. Двигатели специально адаптированны для зимней эксплуатации и способны нормально работать при температуре -30°С. Обычно используют моторы производства таких известных фирм, как Briggs&Stratton, Tecumseh или Honda.
Наиболее характерный признак «зимнего» мотора — отсутствие воздушного фильтра. Зимой он только помеха — забивается снежной пылью и обмерзает, превращаясь в заглушку. А «обычной» пыли зимой все равно нет. Зато она есть в любое другое время года, поэтому снегоуборщик нельзя эксплуатировать круглогодично, как мотоблок.

На cнегоуборщики профессионального класса часто ставят гильзованные моторы, они более ремонтопригодны.
Все бензиновые модели снабжены ручным стартером со шнуром.

На маломощных машинах есть только ручной запуск, на более серьезные дополнительно ставят электростартер. Он бывает двух видов — с питанием от бытовой электросети или от бортового аккумулятора. В первом случае для запуска достаточно подключить двигатель к розетке в гараже (где в основном и хранят подобную технику) и нажать кнопку. К месту работы машина может добраться своим ходом.
Аккумуляторные стартеры в этом случае удобнее, ибо завести машину можно в любом месте. Для подзарядки аккумулятора служит встроенный в двигатель генератор, однако можно воспользоваться и любым автомобильным зарядным устройством. Отметим, что ручной стартер есть во всех без исключения машинах. Даже у самого мощного «13-лошадного» снегоуборщика прогретый мотор запускается «шнуром» без особых проблем. Электростартер нужен в первую очередь для запуска холодного двигателя. Так что это устройство, без сомнения, полезное, но и без него машина вполне функциональна.

Трансмиссия

Наиболее простой вариант самоходного снегоуборщика — машина с одной фиксированной скоростью движения.
Снегоуборщики бывают как несамоходные, так и самоходные: вторые устроены сложнее. Чаще всего на снегоуборщиках устанавливается механическая коробка передач. Некоторые модели оснащены вариаторной и гидростатической трансмиссией с различным количеством скоростей. Обычно конструкция подразумевает 5-6 передач вперед и 1-2 назад.

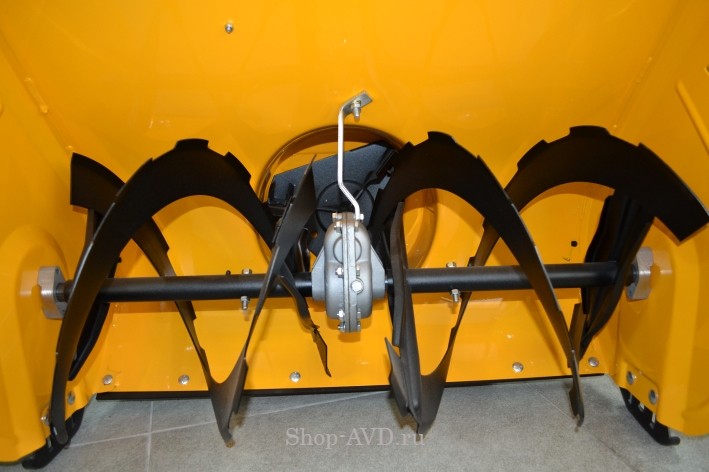

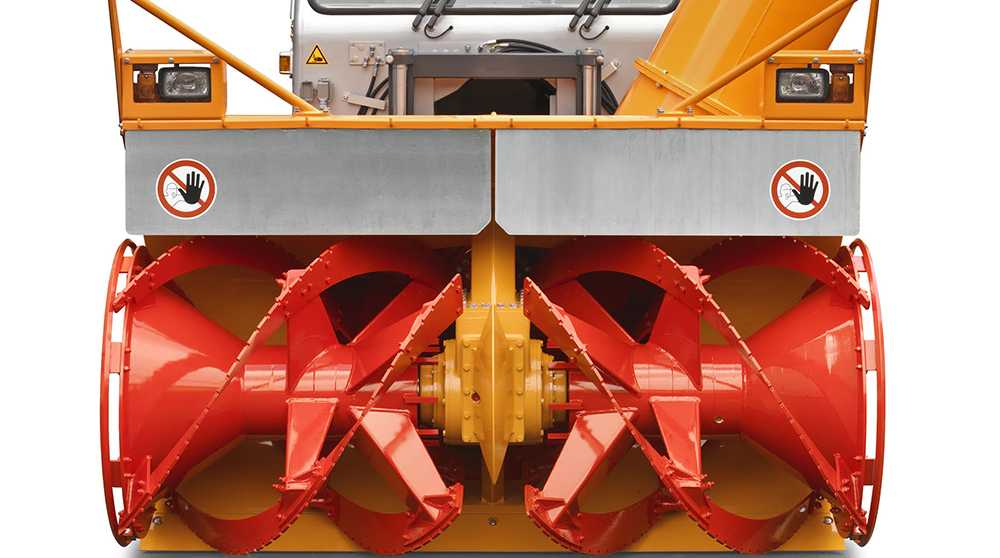

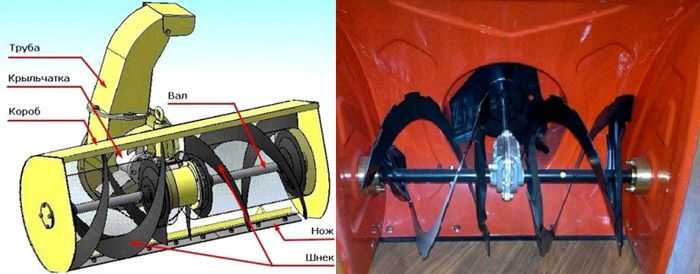

Шнеки

Особое значение производители придают форме рабочей кромки шнеков. Бывают зазубренной или гладкой формы. Выбор кромки имеет серьезное значение: агрессивные зубья легче цепляются за обледенелый снег.
У одноступенчатых моделей шнеки во время вращения касаются земли, поэтому они изготавливаются из металла или резинопластики — это сводит к нулю риск повреждения дорогостоящего декоративного покрытия дорожек. Последний вариант при столкновении с препятствием не сломается и не деформируется. А металлический шнек от встречи, например, с камнем может прийти в негодность.

Кроме того, резинопластиковый шнек легче переносит столкновение с камнями и бордюрами — он не ломается и не деформируется. А вот металлический, пусть и обрезиненный, в такой ситуации может и сломаться.

Шины

Выпускаются модели с рисунком протектора Х и V. Такие шины обладают прекрасным сцеплением с дорогой и способны обеспечить хорошую сцепку даже в гололед.

Выпускной желоб

Выпускается производителями в двух вариантах: металлическом и пластиковом. Производители моделей с металлическим желобом делают упор на повышенные прочность и точность выброса (поскольку узел меньше вибрирует), он меньше вибрирует. Однако дрожь пластикового желоба не позволяет снегу прилипать внутри конструкции. Пластик применяют, исходя из предположения, что он дешевле, к нему хуже прилипает снег и к тому же он не ржавеет .

Редуктор

Крутящий момент передается с помощью вала, который соединен с ротором и шнеками. Редуктор играет роль связующего звена. Он передает момент от вала на шнеки. Для его изготовления используются алюминиевые или чугунные сплавы.

Опорные лыжи

Предназначены для обеспечения хорошего скольжения. Удерживают переднюю часть конструкции снегоуборщика. Регулируются по высоте, что позволяет устанавливать уровень очистки от снега. Обязательно установите лыжи так, чтобы подрезной нож, расположенный в нижней части ковша, не касался грунта.
Сильные зазубрины на этом ноже являются основанием для снятия машины с гарантии. Более подробно об этом читайте в статье о сервисе бензиновой техники и типичных ошибках ее владельцев.

Лыжи довольно быстро приходят в негодность. И хотя они считаются расходным материалом, производители по возможности стараются продлить их ресурс. Для этого многие делают лыжи двухсторонними — при чрезмерном износе их просто переворачивают. Соответственно служат они вдвое дольше.

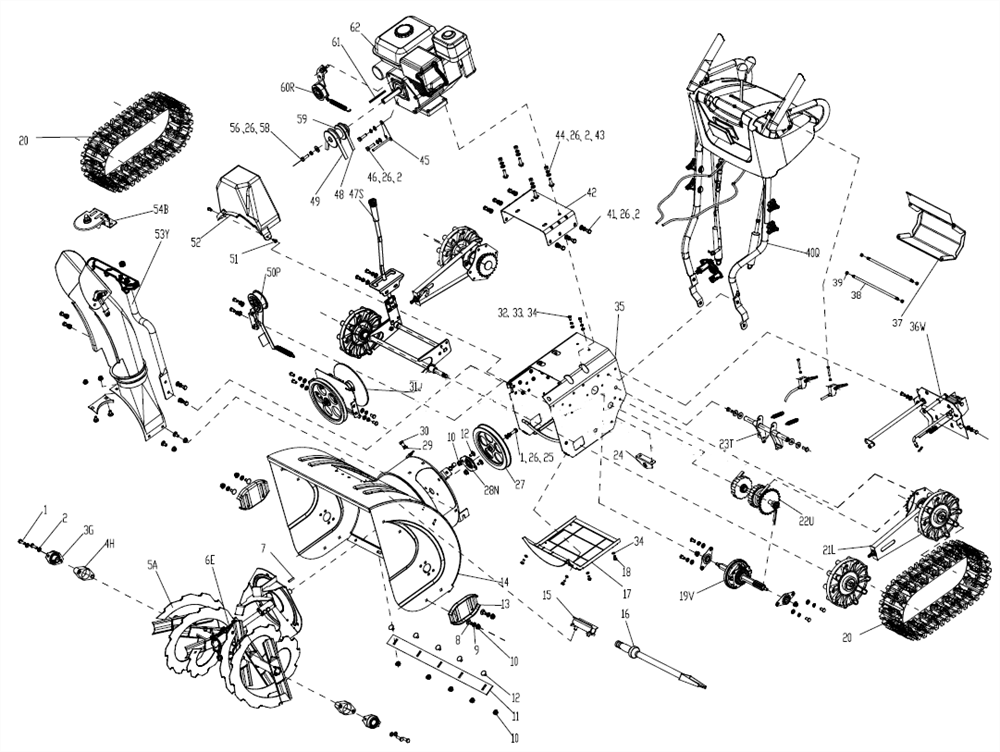

Шасси

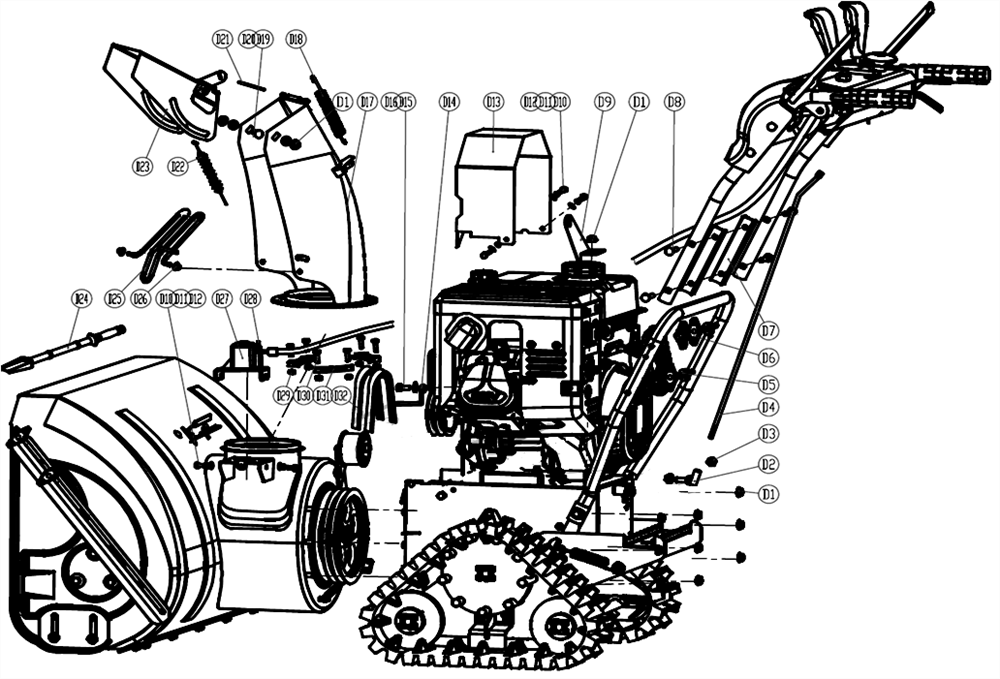

Снегоуборщики могут быть устроены по-разному: как с колесами, так и с гусеницами. Первые можно перемещать без запуска двигателя, что значительно облегчают задачу. А гусеницы обладают высокой устойчивостью на льду и склонах.

Рама

Конструкция большинства снегоуборщиков состоит из круглых труб поперечного сечения. Но тут случаются исключения. Некоторые производители выпускают модели с прямоугольными трубами, которые обеспечивают дополнительную прочность конструкции.

Фары

Зимний световой день короток, так что фара — не роскошь, а скорее необходимость. Поэтому многие машины оснащены галогенной фарой, которую питает бортовой генератор.

Система управления

Она есть у любой машины. Позволяет оператору снегоуборочной машины регулировать обороты двигателя, переключать передачи и привод на колеса, размыкать жесткую связь между шасси для маневрирования, регулировать высоту и направления выброса снега.

Направление задают поворотом выпускного желоба. У самых простых моделей для этого служит рукоятка, жестко прикрепленная к выпускному желобу. Чаще встречается червячная передача — для поворота надо крутить специальную ручку, размещеннуюдля удобства рядом с оператором. Порой встречается конструкция на основе тросика, блоков и управляющего рычага. Преимущество такого исполнения в том, что механизм поворота крепится к желобу в его верхней части, где меньше скапливается снег, а значит, и меньше вероятность обледенения.

Изредка встречаются тяжелые снегоуборщики с электрическим приводом механизма регулировки направления.
Под высотой выброса обычно понимают угол в вертикальной плоскости. Самый простой способ регулировки — ручной. Профессиональные машины оснащают рычагом, расположенным на панели оператора, с помощью которого высоту изменяют, не прерывая движения. Это удобно, например, при расчистке парковок, когда приходится постоянно менять параметры выброса, чтобы не завалить стоящие машины.

Таково устройство снегоуборщика. Не рекомендуется самостоятельно разбирать технику без наличия определенных навыков и квалификации. Даже если Вы знакомы с конструкцией снегоуборщика, вряд ли Вы сможете его починить без помощи специалиста.

Назад к статьям

Устройство снегоуборщика | Принцип работы снегоуборщика

Эффективность и производительность хозяйственной снегоуборочной техники зависит от исправности  элементов. Рассказываем, как работает садовая техника зимой.

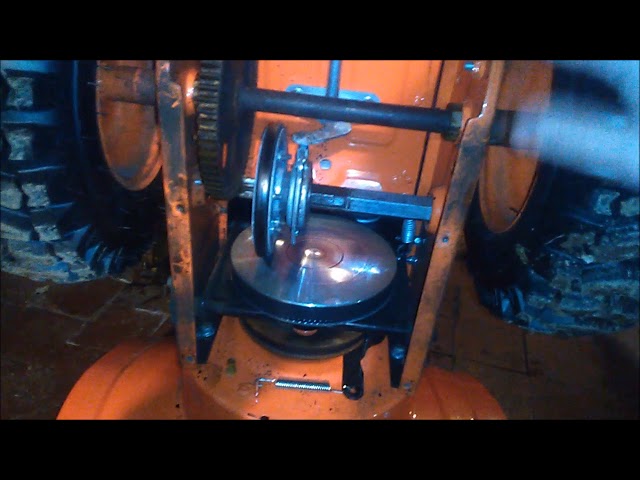

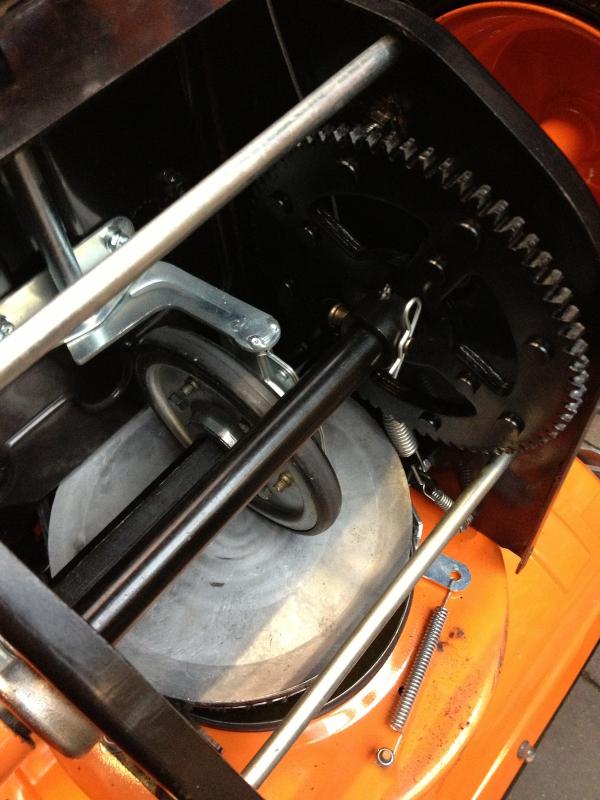

Устройство трансмиссии снегоочистителя

Трансмиссия снегоуборщика устройство представляет собой набор шестеренок, расположенных в корпусе, подключенных посредством привода к двигателю и редукторам. Количественное соотношение и параметры зависят от числа имеющихся передач (скоростных режимов), на которых передвигается техника.

Популярны агрегаты, редуктор которых работает на конкретном режиме. Преимуществом техники является простота и легкость при проведении самостоятельных работ по ремонту и обслуживанию. Недостаток – большая расходность горючего в ситуациях, в которых это исключено.

Современный снегоуборщик бензиновый оснащены усовершенствованными редукторами. Механизмы включают  большое количество шестеренок, поэтому не всегда агрегат поддается ремонту.  Наличие современных устройств для чистки снега позволяет передвигаться в большом диапазоне скоростных режимов работы — 2-6 передач.  За счет этого садовая техника передвигается медленно при уборке тяжелых снежных сугробов, быстрее – при очистке  только что выпавшего снега. Возможность регулировать скоростной режим передвижения позволяет добиться внушительной экономии ГСМ, снизить износ важнейших составляющих оборудования.

Типы трансмиссий снегоуборщика

При конструировании снегоуборочной техники применяется один из перечисленных ниже редукторов. Виды трансмиссий бывают:

• Одноступенчатая  трансмиссия –простейшая  из разновидностей. Установка – на устройствах с ручным управлением, работающих за счет физической силы, прилагаемой человеком.
• Шестеренчатая имеет несколько скоростных режимов, используется в конструкции самоходных механизмов.
• Гидравлическая. Ее оснащается современная снегоуборочная техника.

Снегоуборочная техника, имеющаяся в продаже, классифицируется по техническим составляющим. В основу классификации положен принцип работы  трансмиссии. В зависимости от этого, различают одноступенчатые, бесступенчатые и двухступенчатые снегоочистители.

Ступенчатый тип трансмиссии это устройства с наличием коробки передач, за счет которой обеспечивается удобство в использовании: учитывается толщина, качественные характеристики снежного пласта, осуществляется выбор скоростного  режима при передвижении в разных направлениях. Передача выбирается на панели управления. При работе на ступенчатой трансмиссии  для переключения  режимов, нужно остановить агрегат – это неудобно, в противном случае, механизм быстро изнашивается.

Что такое гидроступенчатая трансмиссия? Гидроступенчатая трансмиссия – простой и надежный механизм. Модели, оснащенные ступенчатой трансмиссией ниже по стоимости снегоуборочного оборудования с бесступенчатой техникой.

О том, что такое бесступенчатая трансмиссия, не сложно догадаться. Оборудование, работающее в автоматическом режиме, по принципу функционирования приближено к вариатору: управление разгоном двигателя осуществляет электронная панель. Режим переключения передач, плавный, не используется сила трения, как при работе со ступенчатой трансмиссией, за счет применения гидравлического масла. При переключении режимов, не требуется остановка работы оборудования.

 Снегоуборочное оборудование различается по типу шасси. Бывает:

• гусеничное;
• колесное оборудование. Широко распространена, среди моделей бытового использования. Чем выше диаметр колесных дисков, тем лучше работает оборудование: хороший  протектор – ключевая составляющая  удобства при использовании оборудования. Колесный привод – бюджетное решение, но некоторые модели оснащают небольшими колесами из литой резины. Такая техника характеризуется плохой проходимостью. Вариант чуть дороже – колеса, оснащенные пневматическими камерами. Они нуждаются в периодическом накачивании, но по проходимости лучше, сцепление и маневренность на уровне.

Трансмиссия снегоуборщика – как выбрать механизм

Редуктору  отводится немаловажная роль в работе агрегата. По этой причине, этому элементу при выборе оборудования и при приобретении уделяется пристальное внимание. Перед приобретением нужно изучить следующие составляющие агрегата:

• Внешний вид комплектующих. Обратитесь к продавцу с просьбой снять защитные накладки, разобрать КПП. Нужно убедиться в целостности  шестеренок, присутствие всех зубцов.
• Отсутствие  подтеков масла на поверхности деталей и между шестеренками – масло должно быть, но в незначительном количестве. Если стекает по шестеренкам, значит, в бачке имеется трещина или отверстие. В результате подтеков, масло будет засыхать на нагревающихся шестеренках, что ухудшит взаимодействие деталей.
• Отсутствие пазов. Между деталями должны быть небольшие пазы, но если расстояние между элементами значительное, то это выведет из строя оборудование.
• Прочное крепление деталей: ничто не должно шататься. Если шестеренки подергать, и они шатаются, следует ожидать поломку агрегата. Такую технику приобретать не стоит.
• Соответствие шестеренок размерам, прописанным в техническом паспорте. Часто продавцы видоизменяют шестерни, выполняют установку деталей, заменяя их. В техпаспорте оборудования указывается параметр детали, количество имеющихся зубцов на ней.

Если на редукторе нет брака и повреждений, значит, она прослужит длительное время без ремонта и обслуживания.

Внимательный осмотр приобретаемого оборудования, проверка исправности внутренних деталей окажет помощь при определении исправной работы трансмиссии и способности механизма к его эксплуатации в будущем.

Чтобы усовершенствовать оборудование, нужно знать, как улучшить конструкцию снегоуборщика. В этом случае, нужно обратиться к мастеру, который составит чертеж, учитывая пожелания заказчика работ. Кинематическая схема снегоуборщика окажет помощь в усовершенствовании оборудования, выборе соответствующих деталей для тюнинга оборудования.

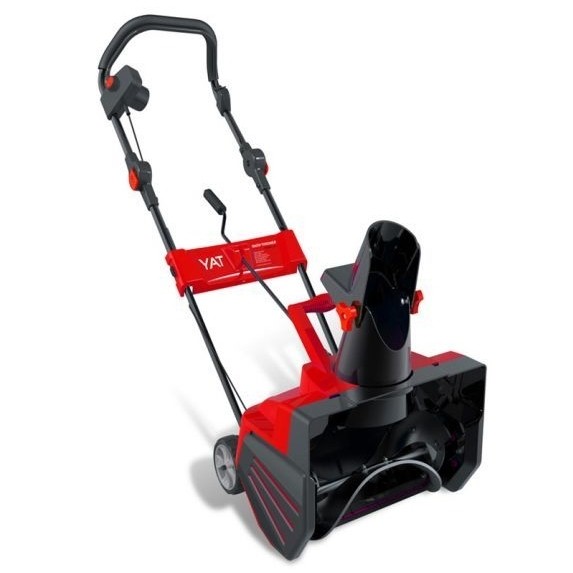

Электрический снегоочиститель — устройство и принцип работы

Снегоуборщик – это незаменимый агрегат на любом придомовом участке. Однако не каждый владелец частного коттеджа желает использовать громко ревущую и сильно вибрирующую бензиновую модель, которая, к тому же, выбрасывает массу вредных выхлопных газов. В таком случае лучше всего купить электрический снегоуборщик. Эта тихая машина работает от электросети, практически не шумит и мало чем уступает по своей эффективности бензиновым аналогам.

Содержание

• 1 Электрический снегоочиститель – устройство и принцип работы
• 2 Что лучше – электрический или бензиновый снегоуборщик?
• 3 Как выбрать электрический снегоуборщик?
• 4 Как правильно пользоваться электрическим снегоуборщиком?

Электрический снегоочиститель – устройство и принцип работы

Электро снегоуборщики состоят из ряда узлов, слаженная работа которых гарантирует высокую скорость работы агрегата при любых погодных условиях.

В перечень самых важных механизмов машины входит:

• двигатель – основной узел снегоуборщика, который приводит в действие рабочие органы агрегата. Если снегоочиститель самоходный, то мотор также отвечает за движение колес или гусениц техники;
• ковш – этот элемент расположен в передней части снегоуборщика. Внутри него предусмотрены рабочие органы снегоочистителя. Чем шире ковш – тем больше ширина захвата машины. Снегоуборочные машины электрические могут оборудоваться металлическими или пластиковыми ковшами. В первом случае техничка будет более устойчивой к ударам, однако ее вес будет больше. Электроснегоочиститель с пластиковым ковшом больше подойдет для ровных участков без преград и заграждений;
• выпускной желоб – основная функция этого узла заключается в регулировке направления и дальности выбрасывания убираемого с территории снега;
• шнек – главный рабочий орган, расположенный внутри ковша. Если электроснегоуборщик движется вперед, то шнек захватывает снег, быстро измельчает и выводит его посредством выпускного желоба в сторону. Этот узел снегоочистителя может изготавливаться из пластика или металла. Электроснегоуборщик с металлическим шнеком может убирать не только свежевыпавший, но и тяжелый слежавшийся снег;
• ротор – дополнительный рабочий орган, которыми могут быть оборудованы эл. снегоуборщики в зависимости от их комплектации. Ротор представляет собой колесо с лопастями, расположенное в месте входа выпускного желоба. Высокая скорость вращения ротора обеспечивает непрерывное выбрасывание снега в сторону от убираемой территории.

Каждая электро снегоуборочная машина, будь то самодельный снегоочиститель или его магазинные аналоги, работает по одному, и тому же принципу. Вначале агрегат через кабель подключается к сети, напряжением 220 Вольт. После нажатия кнопки включения начинает работать двигатель, который приводит в действие шнек, ротор, а также колеса или гусеницы машины. По ходу движения электрического снегоуборщика шнек захватывает снег, направляя его в выпускной желоб, из которого он выбрасывается в сторону, выбранную оператором.

Что лучше – электрический или бензиновый снегоуборщик?

Чтобы ответить на этот вопрос, нужно предварительно ознакомиться с плюсами и минусами каждого вида снегоуборочной техники.

Электроснегоочистители для дома обладают следующими преимуществами:

• легкость в эксплуатации за счет небольшого количества деталей, которые часто нуждаются в замене;
• экономичность – нет необходимости покупать бензин и моторное масло;
• легкость – небольшой вес из-за сниженной массы двигателя, отсутствия карбюратора и глушителя;
• низкий уровень шума и вибрации;
• отсутствие вредных для здоровья выбросов.

К минусам электрических снегоуборщиков относится;

• ограниченность территории для эксплуатации – площадь участка, на котором может использовать электрический снегоочиститель, зависит от длины его кабеля;
• риск повреждения кабеля в результате невнимательности оператора;
• невысокая мощность в сравнении с бензиновыми агрегатами.

Бензиновые снегоуборщики обладают такими достоинствами:

• высокая мощность, что дает возможность расчищать сугробы, высотой до 1,5 м;
• высокая проходимость за счет более мощного двигателя;
• возможность эксплуатации по всему участку без привязки к источнику питания;

Среди недостатков бензиновых агрегатов для дачи нужно выделить:

• вредные выхлопные газы;
• необходимость частой замены запчастей;
• сильный шум и вибрация;
• необходимость покупки бензина и моторного масла;
• большой вес.

Как видно, плюсов у электрических снегоуборщиков гораздо больше, чем минусов, чего не скажешь про бытовые агрегаты с бензиновыми ДВС. Именно это зачастую играет главную роль при выборе между бензиновыми и электрическими снегоочистителями.

Как выбрать электрический снегоуборщик?

Чтобы выбрать снегоочиститель с электродвигателем, нужно внимательно изучить его характеристики.

Важно обращать внимание на следующие факторы:

• мощность двигателя – если агрегат должен работать на большом участке и убирать тяжелый влажный снег, то мощность его мотора должна составлять не менее 2,5–3 кВт. Если участок небольшой, и машина требуется для уборки легкого свежевыпавшего снега, то мощность ее двигателя может составлять до 1 до 2 кВт;
• наличие ротора – двухступенчатый снегоочиститель оборудован не только шнеком, но и ротором. Эта компоновка рабочих органов значительно увеличивает дальность выброса снега;

• ширина и высота захвата ковша – от этого параметра зависит скорость работы электрического снегоуборщика. Если ширина захвата небольшая, то оператору придется потратить больше времени на уборку территории. От высоты ковша зависит размер сугробов, которые можно расчищать. Чем она выше, тем более функциональным будет снегоочиститель;
• наличие аккумулятора – снегоуборщик на аккумуляторе способен работать без привязки к источнику электропитания. Вместе с тем, батарею требуется регулярно заряжать, так как если она будет разряженной, то агрегат попросту не запустится. При полном заряде снегоочиститель аккумуляторный может работать на протяжении от 3 до 4 часов. Во время работы потребуется делать небольшие перерывы, в противном случае аккумулятор для снегоуборщика перегреется и быстро выйдет из строя. Аккумуляторный снегоуборщик обладает одним важным преимуществом – при его использовании на участке не будет кабеля, а значит, будет исключен риск его повреждения;

• простота в обслуживании и ремонте – важный параметр, который определяет возможность замены изношенных деталей электрического снегоочистителя своими руками. Чтобы определить эту возможность, нужно рассмотреть чертежи, указанные в инструкции по эксплуатации агрегата. Схема должна отображать места расположения и способы монтажа деталей. Изучив ее, покупателю будет легче определить, сможет ли он выполнить самостоятельный ремонт снегоуборщика.

Все эти характеристики очень важны при выборе электрического снегоочистителя. Они помогут определить лучшие модели для уборки, как свежевыпавшего, так и слежавшегося снега.

Как правильно пользоваться электрическим снегоуборщиком?

От правильной эксплуатации электрического снегоуборщика зависят сроки его эксплуатации. Чтобы не повредить себя, а также не допустить случайных сбоев в работе механизмов или их поломок, нужно придерживаться следующего алгоритма:

1. В первую очередь нужно выбрать экипировку. Оператору лучше всего надеть плотный костюм из непромокаемой ткани, перчатки и обувь с антискользящей подошвой. Наушники не требуются, так как двигатель электро снегоочистителя работает достаточно тихо;
2. Далее нужно выполнить подготовительные работы. Для этого потребуется подключить кабель электрического снегоочистителя к сети, или же установить в разъем заряженный аккумулятор;
3. После этого начинается уборка снега. Чтобы быстро расчистить территорию, нужно определить, есть ли на участке неровности. Если он ровный, на нем нет выбоин и резких подъемов, то можно выставить минимальную высоту шнека. Если на территории большое количество неровностей, то высота шнека должна быть максимальной;
4. Перед тем, как сделать первый проход с агрегатом, потребуется проверить участок и убрать с него твердые предметы и мусор;
5. Важную роль при работе играет тип снега. Если он тяжелый и влажный, то скорость передвижения с агрегатом не должна превышать 3 км/ч. Таким образом шнек будет успевать измельчать снег и выбрасывать его к выбросному ковшу. Если снег легкий, то скорость передвижения с машиной может превышать 5 км/ч;
6. Во время эксплуатации агрегата нужно делать перерывы. При уборке тяжелого снега за 1 час работы нужно сделать не менее 3 перерывов, продолжительностью по 10 минут каждый. Это нужно для остывания электрического мотора и шнека снегоуборочной машины. Если снег легкий, то потребуется сделать 2 перерыва, продолжительностью по 10 минут;
7. После уборки территории металлические детали машины потребуется очистить от снега.

Каждый раз при отправке электрического снегоуборщика на длительное хранение, его потребуется разбирать и очищать от снега. Металлическим деталям нужно дать время для высыхания, в противном случае они быстро покроются ржавчиной. Важное значение также имеет помещение для хранения агрегата. В нем не должно быть сквозняков и резких перепадов влажности. Лучше всего хранить снегоочиститель в сухом гараже, температура в котором составляет от 10 до 15 ⁰C.

Редуктор снегоуборщика — устройство и принцип работы, смазка

Эффективность и производительность хозяйственного снегоуборщика зависит от исправной работы многих его механизмов. Один из главных в их списке – редуктор. Этот заводской узел нужен для приема и передачи крутящего момента штатного ДВС на рабочие органы снегоочистителя – шнек и ротор. Для исправной работы заводской редуктор снегоуборщика регулярно нуждается в постоянном обслуживании. Правильный уход за механизмом гарантирует его стабильную бесперебойную работу при любых эксплуатационных условиях.

Содержание

• 1 Устройство редуктора снегоуборщика
• 2 Классификация редукторов снегоуборочных машин
• 3 Типичные поломки редуктора снегоуборщика
• 4 Смазка редуктора снегоуборщика
• 5 Как снять редуктор на снегоуборщике?
• 6 Как сделать редуктор своими руками?

Устройство редуктора снегоуборщика

Исправную работу штатного механизма снегоуборочной машины обеспечивает компоновка деталей, каждая из которых играет свою определенную роль в устройстве узла. Основной элемент – шестерня редуктора. Она производиться из разных материалов, однако чаще всего в комплектации снегоочистительной техники встречаются бронзовые шестерни непосредственно на 20 зубов. Выбор этого мягкого металла, в основном, объясняется тем, что, при случайном заклинивании шнекороторного механизма, встроенный ДВС машины останется неповрежденным.

В штатной комплектации заводские шнеки снегоуборщика крепятся к валу срезными болтами. Их функция заключается в первоначальной защите узла. Если оператор допустил наезд на бордюр или любой другой механический удар снегоуборщика, то болты автоматически срезаются, тем самым, предотвращая поломку мотора. Если же это не помогает, то вся остальная сила удара воздействует на двигатель.

Все внутренние детали механизма защищает прочный корпус. У бытовых и полупрофессиональных снегоуборщиках он изготовлен из кремние-алюминиевого сплава. Машины этого типа оснащены сборным редуктором, состоящим из двух половин, скрепленных между собой болтовым соединением. Снегоуборщики профессионального типа комплектуются заводскими корпусами, произведенными преимущественно из чугуна и других тяжелых металлов.

В зависимости от базового оснащения снегоочистителей их редуктора могут большими или маленькими. В механизмах непосредственно первого типа встроенная шестерня имеет большие размеры. В маленьких узлах размеры шестерни будут соответствующими.

Классификация редукторов снегоуборочных машин

Современные снегоуборщики комплектуются встроенными редукторами исключительно двух типов.

К ним относятся:

• обслуживаемые – как видно по названию, механизмы этого типа нуждаются в периодическом обслуживании. Специальная схема их устройства предусматривает возможность самостоятельного разбора этих узлов для внесения смазки или замены изношенных компонентов. Обслуживаемый редуктор для снегоуборщика может прослужить достаточно долго. Большинство его составляющих производиться из бронзы, из-за чего они гораздо меньше и медленнее поддаются износу;

• необслуживаемые – узлы этого типа не требуют ухода. В их устройстве не предусмотрена возможность разбора, поэтому их рабочий ресурс значительно ниже, чем в обслуживаемых. В случае возникновения любой поломки редуктор требуется немедленно заменить.

Необслуживаемые механизмы входят в базовую начальную комплектацию недорогих бытовых и полупрофессиональных снегоуборщиков производства Китая и Кореи. Более дорогие обслуживаемые узлы используются для оснащения более качественных и долговечных немецких, японских и американских снегоочистителей.

Типичные поломки редуктора снегоуборщика

Самыми надежными и долговечными заслуженно считаются обслуживаемые механизмы. Однако и они не всегда способны выдержать длительную интенсивную эксплуатацию под высокими нагрузками. Существует ряд стандартных поломок редукторов, непосредственно с которыми чаще всего регулярно сталкиваются владельцы хозяйственных снегоочистителей.

К ним относиться:

• внезапное появление резких стучащих звуков в корпусе механизма – причина этой неисправности, скорее всего, кроется в износе подшипников. Нередко стуки появляются из-за того, что начал изнашиваться червячный механизм. Решить проблему поможет замена подшипников или червячного механизма;
• быстрый нагрев узла – если редуктор начал интенсивно греться, то это говорит об износе встроенных заводских подшипников. Еще одна причина – отсутствие или потеря свойств смазкой. Чтобы отремонтировать неисправный механизм, нужно полностью разобрать и осмотреть подшипники. При необходимости их нужно заменить, а также добавить масла;
• появление сильной вибрации внутри редуктора – этот признак говорит о нарушении оси, на которой располагаются двигатель и вал снегоуборщика. Чтобы устранить неисправность, потребуется отрегулировать соосность элементов;
• вытекание смазки из корпуса – эта проблема проявляется при сильном засоре штатного дренажного отверстия, располагаемого внутри отдушины. Чтобы отремонтировать снегоуборщик, отдушину потребуется тщательно промыть чистым бензином. После этого оператор должен протереть ее сухой ветошью;
• износ одной или нескольких шестерней – любую из деталей, на которой образовались дефекты, потребуется заменить. При этом новые комплектующие должны обладать теми же размерами, что и запчасти, пришедшие в негодность.

Еще одна типичная поломка встроенного обслуживаемого редуктора – это износ вала, на котором крепятся шестерни и подшипники. Это случается в результате эксплуатации снегоуборщика под постоянно высокими нагрузками. Суть самой поломки кроется в образовании заусенцев и потертостей стенок вала, из-за которых шестерни, при движении, начинают проскальзывать. Устранить проблему своими руками поможет полная замена вала.

Смазка редуктора снегоуборщика

Стабильная работа узла зависит от многих факторов, главный из которых – это качественная смазка. Масло, которое используется для обслуживания механизма снегоуборщика, должно обладать следующими свойствами:

• морозостойкость – так как снегоуборщик используется при экстремально низких температурах, то и смазка для его редуктора должна сохранять свою структуру под постоянным воздействием морозов;
• высокая текучесть – масло должно быстро проникать в самые мелкие пазы и отверстия, обеспечивая, тем самым, непрерывную смазку трущихся деталей;
• вязкость – рабочая жидкость должна быть достаточно густой, чтобы покрывать рабочие детали узла прочной однородной маслянистой пленкой.

Заменить потерявшую свойства использованную смазку в механизме самостоятельно достаточно просто.

Для этого нужно действовать в таком порядке:

1. Вначале нужно вывернуть винты и снять кожух;
2. После этого оператору потребуется вывернуть болты, расположенные непосредственно позади «улитки»;
3. Затем необходимо аккуратно извлечь шнековый заводской ремень, установленный на заводском шкиве;
4. Далее нужно поочередно отвернуть болты, которые неподвижно крепят вал встроенного шнека;
5. После этого необходимо аккуратно повернуть «улитку», а также извлечь шнек и установленную на нем крыльчатку;
6. Затем потребуется вывернуть штатные срезные болты и полностью разобрать вал механизма;
7. В конце оператору останется полностью разобрать сам встроенный редуктор.

После этого потребуется тщательно промыть детали механизма. После этого оператор может можно собрать заводской редуктор снегоуборщика и внести новую смазку.

Как снять редуктор на снегоуборщике?

В некоторых случаях владельцу снегоуборщика может потребоваться полностью демонтировать редуктор. Сделать это довольно просто, если иметь под рукой плоскую и фигурную отвертку.

Порядок действий выглядит следующим образом:

1. В первую очередь потребуется неподвижно зажать ручными тисками одну определенную часть заводского вала;
2. Далее необходимо отвернуть 6 винтов, которые соединяют вместе обе части механизма;
3. Затем нужно несильно простучать по корпусу узла молотком и аккуратно снять редуктор.

Демонтированный механизм потребуется разобрать и разложить детали на ровной поверхности. Это поможет определить изношенную деталь. После замены неисправных запчастей можно собрать узел и установить его на штатное место, Предусмотренное в снегоуборщике.

Как сделать редуктор своими руками?

В случае серьезной поломки узла его можно собрать из подручных средств.

Для этого потребуются следующие составляющие:

• цельная бронзовая шестерня – ее можно купить в уже готовом виде или заказать изготовление детали у токаря;
• вал – непосредственно для изготовления элемента подойдет труба из 45-ой стали;
• подшипники – подойдут закрытые элементы роликового типа. Их можно купить в виде комплекта, чтобы, в случае износа, можно было быстро заменить запчасти новыми составляющими;
• сальники – с их ролью справятся прокладки подходящего размера из плотной морозостойкой резины;
• корпус – лучше всего купить уже готовый кремниевый или алюминиевый короб.

Порядок сборки самодельного узла выглядит следующим образом:

1. Сперва на используемой в качестве вала трубе потребуется надежно закрепить подшипники и предварительно купленную шестерню. Для этого посадочные места необходимо проточить, чтобы детали плотно встали и не слетали с трубы;
2. Далее одну из частей вала нужно прикрепить к алюминиевому корпусу. Это нужно сделать таким образом, чтобы установленные подшипники и бронзовая шестерня расположились внутри самого корпуса;
3. Затем обе части вала потребуется закрыть сальниками – это нужно для того, чтобы используемая смазка не вытекала из механизма в процессе его работы;
4. После этого оператору потребуется установить вторую часть корпуса и присоединить ее к первой при помощи болтового соединения.

При условии соблюдения правильного порядка действий,  у изготовителя получиться собрать простейший обслуживаемый узел, который сможет передавать усилие от мотора на заводской шнек снегоуборщика.

Вам может также понравиться:

Снегоуборщик аккумуляторный 82V GREENWORKS GD82ST56 + три аккумулятора GD-82 82V G82B5 и зарядное устройство на 2 слота G82C2 82V 2602807, 29475072939007

Снегоуборщик аккумуляторный 82V GREENWORKS GD82ST56 – первый самоходный аккумуляторный профессиональный двухступенчатый снегоуборщик с шириной захвата 61 см и впечатляющей дальностью выброса 15 м!  Мощность сравнимая с бензиновым до 7 л. с./ 212 см3 Основной  двигатель плюс два двигателя с прямым приводом на колеса, сложная трансмиссия не нужна.

Предназначен для уборки снега с парковочных мест, улицы и тротуаров. Стальной ковш снегоуборщика имеет впечатляющую ширину захвата 61 см, высота ковша 51 см. Конструкция снегоуборщика двухступенчатая. Первая ступень -стальной шнек с зубчатыми краями для измельчения и сбора снега. Вторая ступень – крыльчатка, позволяет выбрасывать снег на расстояние до 15 м. Для сравнения, у одноступенчатых снегоуборщиков дальность выброса 6-7 метров.

Снегоуборщик самоходный (3 скорости вперед и одна назад, нейтраль). Снегоуборщик оснащен системой разворота на месте Zero Turn.

В отличии от бензинового инструмента, где используется один двигатель как для вращения крыльчатки, так и для движения,  у снегоуборщика Greenworks целых три электродвигателя!

Основной двигатель вращает шнек через ременную передачу и  редуктор. Каждый из двух двигателей движения встроен в колесо. При развороте на месте колеса вращаются в разные стороны. Фрикциона, подверженного износу и, или другой коробки передач просто нет, поэтому система исключительно надежна.

Разворот осуществляется нажатием на соответствующий курок (правый или левый). Напомним, что у дорогих бензиновых снегоуборщиков при нажатии на курок одно колесо просто отключается от привода, а второе продолжает вращаться. Но вращения в разные стороны у бензиновых устройств данной ценовой категории, не предусмотрено. В бюджетном же сегменте, вообще надо руками вынуть из колеса  блокирующий шплинт! Об удобстве здесь речь не идет.

Панель управления снегоуборщика интуитивно понятна. Рычаги управления крупные для максимального удобства работы оператора в перчатках в условиях низких температур. Слева – рычаг Самоходного режима, справа –рычаг включения Шнека. При их одновременном нажатии, рычаг Шнека блокируется во включенном состоянии. Оператор может отпустить его и производить освободившейся рукой другие манипуляции. Например переключать скорости движения или скорость вращения крыльчатки, которая регулирует дальность выброса. Для этого предусмотрены отдельные рычаги. Для остановки шнека нужно просто отпустить рычаг Самоходного Режима, устройство при этом остановится.

Регулировка направления выброса снега в пределах +/- 100 градусов осуществляется рычагом на панели управления. Рычаг регулировки угла (и дальности) выброса от 0 до 80 градусов находится под рукой у оператора, а  именно,  под панелью управления.

Для продолжительной работы снегоуборщик имеет на борту места для трех аккумуляторных батарей, но работать он может и от одной. Для работы в условиях недостаточной освещённости у снегоуборщика есть фары, как сверху на ковше, так и на передней части панели управления. Выключатели фар и индикаторы состояния батарей также выведены в центр панели управления.

Повышенная проходимость снегоуборщика обеспечивается большими широкими колесами с мощным протектором. Для очистки разгрузочного желоба от снега имеется специальный инструмент, закрепленный на верхней части ковша.

Удобство эксплуатации аккумуляторного инструмента перед бензиновым очевидно. Судите сами, никакого залива и слива на зиму бензина и моторного масла. Забудьте про запуск в несколько шагов, а именно про подкачку топлива, закрытие/открытие дроссельной заслонки, дерганье стартера или подключения кабелем к сети 220В. Просто вставьте аккумуляторы, нажмите копку включения и потяните за рычаг. И это все!

• Полноценная альтернатива бензиновому инструменту
• Без бензина и проводов, без выхлопов и шума
• Минимальное обслуживание
• Надежный бесщеточный двигатель Digipro
• Запуск нажатием кнопки
• Двухступенчатая система очистки снега
• Три скорости вперед, одна назад, нейтраль.
• Пять скоростей вращения шнека.



Аккумулятор GD-82 82V GREENWORKS G82B5 это литий-ионный (Li-ion) аккумулятор повышенной емкости (5 А.ч) последнего поколения, выполненный по новейшей технологии. Аккумулятор состоит из японских ячеек Sanyo и снабжается встроенной электронной схемой управления, которая предназначена для защиты от перезаряда и перегрева. Это гарантирует долгий срок службы аккумулятора – более 2000 полных циклов заряда.



А так же важным преимуществом является быстрый заряд аккумулятора, уже за 25 минут достигается 50% заряда, а полный заряд происходит за 56 минут. Четыре светодиода на аккумуляторе указывают оставшееся время работы. Аккумуляторы могут перезаряжаться в любое время без отрицательного «эффекта памяти». Для удобства, аккумулятор снабжен ударопрочным корпусом для защиты от механических повреждений.

• Совместимость со всеми устройствами из линейки GreenWorks GD-82 82V
• Долгий срок службы – 2000 циклов заряда-разряда
• Отсутствие эффекта памяти
• Ударопрочный корпус



Зарядное устройство на 2 слота Greenworks G82C2 82V применяется для ускоренной зарядки двух аккумуляторов напряжением 82 вольт одновременно и емкостью 2.5 А/ч, 5 А/ч.



Устройство позволит вам быстро заряжать сразу два аккумулятора. В плату зарядки встроен чип защиты от перезаряжания и при достижении уровня заряда 100% устройство отключается. На корпусе установлен индикатор заряда. Ножки устройства сделаны с резиновым покрытием, а также есть отверстие, чтобы можно было разместить зарядку на стене. Устройство питается от сети 230V AC 50-60 Гц, 8А.

Среднее время зарядки аккумуляторов:  2.5 А/ч = 35 мин; 5 А/ч = 70 мин

• Совместимость с аккумуляторами серии 82V
• Два слота для аккумуляторов
• Чип для защиты от перезарядки
• Индикатор заряда
• Прорезиненные ножки



LED подсветка	LED фары: передние + 2 боковые на панели управления
Вес, кг	80
Габариты (Д х Ш х В), см	115х66х130
Глубина очистки, см	51
Дальность выброса снега, м	15
Колеса, см	38х13
Количество скоростей	3 вперед / 1 назад
Номинальное напряжение, В	82
Скорость вращения шнека, без нагрузки, об/мин	800 – 1200
Скорость вращения шнека, без нагрузки, об/мин	800-1200
Тип двигателя	1
Угол поворота дефлектора	200
Уровень шума, дБ	96
Ширина очистки, см	61

Нет отзывов о данном товаре.

Написать отзыв

Обнаружив ошибку или неточность в тексте или описании товара, выделите ее и нажмите Shift+Enter.

Снегоуборщик своими руками: чертежи, видео

Снегоуборщик своими руками можно собрать с электрическим мотором и бензиновым двигателем. Чтобы самоделка соответствовала своему назначению, необходимо знать основное устройство спецтехники для уборки снега. Причем снегоуборщиком может выступать самостоятельный агрегат с мотором или навеска, требующая соединение с приводом, например, мотоблоком.

Содержание

1. Устройство снегоуборщика
2. Как сделать снегоуборщик своими руками из бензопилы
3. Изготовление шнека
4. Сборка агрегата
5. Как самому сделать электрический снегоуборщик
6. Чертежи электрического снегоуборщика
7. Сборка изделия
8. Как сделать роторную снегоуборочную машину своими руками
9. Описание и подготовка комплектующих
10. Преимущества комбинированных агрегатов
11. Как сделать снегоуборщик к мотоблоку
12. Заключение

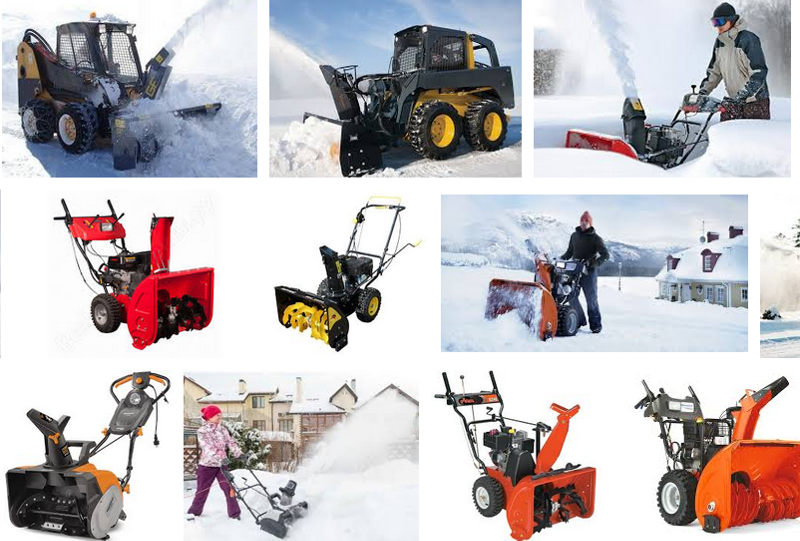

Устройство снегоуборщика

Если возникла необходимость создать снегоуборочную машину для дачи своими руками, надо знать основные различия спецтехники. Это поможет более точно определиться с подходящей самодельной моделью.

Основные различия снегоуборщиков заключаются в следующих узлах:

1. Мотор. Снегоуборочные навески не имеют собственного двигателя. Привод они получают от мотоблока, мини-трактора. Полноценные снегоуборщики работают от бензинового или электрического мотора.
2. Снегоуборочный узел. Механизмом для захватывания снега выступает шнек или ротор. Существуют комбинированные модели – шнекороторные.
3. Механизм узла передвижения снегоуборщика. Несамоходные модели установлены на лыжи. Могут присутствовать колеса, но все равно для движения агрегат нужно толкать. Самоходные снегоуборщики получают привод на колеса от мотора. Оператор только управляет направлением движения. Заводские самоходки выпускают на колесном и гусеничном ходу.

Для дальнейшего изучения снегоуборщика следует знать основное его устройство:

1. Тяговую силу агрегат получает от мотора. В первую очередь двигатель приводит в действие снегоуборочный механизм: шнек или ротор. У самоходных снегоуборщиков мотор передает крутящий момент узлу передвижения: колесам или гусеницам.
2. Ковш является кожухом снегоуборочного механизма. Рабочий элемент расположен всегда спереди снегоуборщика. От габаритов ковша зависит ширина и высота захвата снежного пласта за один проход.
3. Желоб для выброса снега оснащают поворотным козырьком, задающим направление. Квадратный или круглый рукав сделан из металла, реже – пластика. В самоделках используют кусок ПВХ канализационной трубы диаметром 110 мм. Козырьком выступает колено.
4. Шнек или ротор – рабочие узлы агрегата, предназначенные для захвата снега. Первый вариант ножа напоминает спираль и работает по принципу мясорубки. Ротор – это своеобразная крыльчатка с лопастями. Создающийся вихревой поток усиливает выброс снега за счет дополнительных потоков воздуха. Для эффективности работы снегоуборщики могут комплектовать комбинированными узлами, состоящими из шнека и ротора.
5. Колеса для снегоуборщика используют на резиновом ходу. Важно устанавливать покрышки с глубоким рисунком протектора для обеспечения хорошей сцепки на скользкой поверхности.
6. Гусеничный ход имеют снегоуборщики заводского изготовления. Тяжелые самоходные агрегаты с бензиновым мотором характеризуются улучшенной проходимостью по сложной местности.
7. Ручки имеет даже самоходный снегоуборщик. Они нужны для управления техникой. На ручках ставят органы управления сцеплением, газом, пуском двигателя.

Важным узлом снегоуборщика является панель управления. Стоит она на самоходных заводских агрегатах. На панель выведены все органы управления: кнопки, тумблера, рычаги.

Как сделать снегоуборщик своими руками из бензопилы

Имея под рукой чертежи, самодельный снегоуборщик своими руками получится сложить даже из бензопилы. Использование такого привода имеет ряд достоинств:

• низкая стоимость;
• высокая производительность;
• возможность доукомплектования снегоуборщика самодельными узлами.

Тяговую силу самодельный агрегат будет получать от бензинового двигателя. Для привода обустраивают цепную передачу. Шину с бензопилы удаляют. Вал мотора уже оснащен звездочкой. Аналогичную деталь ставят на валу самодельного шнека. Для самого двигателя бензопилы сваривают раму. Ковш выгибают из листовой стали. Шнек делают из куска трубы толщиной 20 мм. Винтовые лопасти ножа вырезают стальные или резиновые с транспортерной ленты.

Совет! Готовый шнек можно взять со списанной сельскохозяйственной техники.

Изготовление шнека

Разыскивая для сборки чертежи снегоуборщика, в первую очередь надо найти схему шнека. Валом самодельного винтового ножа выступает трубка сечением 20 мм. Оптимальная длина – 80 см. На концах приваривают цапфы, набивают молотком подшипники. На них будет вращаться шнек самодельного снегоуборщика. По центру трубы пропиливают сквозной паз и вставляют прямоугольную пластину размером 120х70 мм. Лопатки будут вращаться вместе с валом, выталкивая снег из ковша через дефлектор.

Совет! Пропилить продольный паз в трубе получится только на станке. Упростить задачу можно простым привариванием пластин.

Самодельные фракционные кольца в количестве 4 штук вырезают из стали. Их растягивают до образования спирали, приваривают к трубе. Если ножи шнека самодельного снегоуборщика делать из транспортерной ленты, крепление резиновой полосы осуществляют болтами к предварительно приваренным на трубе проушинам.

Сборка агрегата

После изготовления шнека делают для него самодельный корпус. Отличным вариантом является кусок трубы или бочки диаметром примерно 300 мм. Вырезанный сегмент в виде половинки слегка разгибают. Бока заваривают металлом, по центру располагают ступицы, вставляют шнек с подшипниками. С одной стороны, цапфа должна выступать. На конец вала насаживают звездочку, такую же, как и на двигателе бензопилы.

Раму сваривают из уголков. Под двигатель приспосабливают площадку с полозьями. Ее делают с возможностью передвижения вдоль рамы и последующим надежным креплением в выбранном положении. К раме спереди крепят ковш самодельного снегоуборщика, сзади выводят ручки управления. На правой рукоятке размещают рычаг управления дроссельной заслонкой. После установки мотора звездочки соединяют цепью. Опасный узел передачи закрывают кожухом. Для передвижения раму самодельного снегоуборщика комплектуют лыжами или приспосабливают колеса от старой тележки.

Как самому сделать электрический снегоуборщик

Электрическую снегоуборочную машину своими руками собирают из мощной болгарки, дрели, используют мотор от стиральной машинки. Самым популярным тяговым устройством является триммер. Для самодельного агрегата используют электрокосу с ровной штангой и двигателем мощностью более 1 кВт.

Чертежи электрического снегоуборщика

Сначала потребуется найти для снегоуборочной машины своими руками чертежи, отображающие схему ротора. Именно этот узел является рабочим и самым сложным в изготовлении. По чертежу также проще изготовить самодельную улитку для ротора.

Сборка изделия

Создание самодельного снегоуборщика происходит в следующей последовательности:

1. Корпус улитки вырезают из нержавеющей бочки для пива. Болгаркой отрезают фрагмент со стороны днища шириной 150 мм. Нарисовав две пересекающиеся линии крестом, на дне определяют центр окружности. В точке пересечения просверливают отверстие под вал редуктора триммера.
2. В самодельной улитке определяют, где будет верх. На боковом бортике прорезают отверстие шириной 100 мм, приваривают отрезок трубы. Длины патрубка должно хватить для прочного насаживания отводящего рукава из куска канализационной ПВХ трубы.
3. Вырезав из металла полукруг, заваривают 1/3 часть улитки с торца. Заглушку ставят в верхней части, чтобы снег направлялся воздушным потоком к отводящему рукаву.
4. Лопасти самодельного роторного вентилятора вырезают из стали. Должно получиться 4 одинаковые по размеру пластины. Желательно, чтобы они совпадали даже по весу. Так получится избежать дисбаланса вращающегося ротора. Пластины приваривают крестом на металлический дисковый нож триммера.
5. Сборку начинают с прикручивания болтами редуктора электрокосы к днищу бочки. На вал насаживают крыльчатку. Пробуют прокрутить, чтобы лопасти не цепляли стенок.
6. Для лучшего захвата снега самодельный снегоуборщик оснащают направляющей лопаткой. Прямоугольную пластину приваривают перпендикулярно к торцу улитки, только с нижней стороны. Когда от толкания вперед самодельный снегоуборщик будет продвигаться, направляющая лопатка начнет захватывать снег и подавать на лопасти вращающегося ротора.

Самодельный снегоуборщик ставят на лыжи. Кабель подключают к розетке, пробуют запустить двигатель. Для управления используют родную штангу электрокосы. На видео снегоуборочная машина своими руками:

Как сделать роторную снегоуборочную машину своими руками

Мощная роторная снегоуборочная машина для дома своими руками получится с бензинового двигателя. Дополнительно понадобится топливный бак, глушитель, трос для выведения управления дроссельной заслонкой на ручку самодельного агрегата. Изготовить вал ротора можно только на станке. Улитку, раму и другие элементы самостоятельно сваривают из металла.

Описание и подготовка комплектующих

Технология сборки самодельной роторной машины похожа на создание снегоуборщика из электрокосы. Аналогичным образом из пивной бочки делают улитку. Если в триммере к днищу прикручивали болтами редуктор, то здесь ротор делают самодельный. Конструкция состоит из двух подшипников на валу. Насажены они в ступицы, которые закреплены к задней стенке улитки. На вал с рабочей стороны надета крыльчатка с лопастями. Выступающую часть вала за пределы улитки оснащают шкивом.

Самодельный снегоприемник крепят к раме. Бензиновый мотор устанавливают на регулирующиеся полозья. Ремнем соединяют шкивы ротора и двигателя. Для передвижения самодельную машину ставят на резиновые колеса.

Совет! Если мотор мощный, крутящий момент через дополнительный шкив можно передать колесной базе. Получится самодельная самоходная снегоуборочная машина.

Преимущества комбинированных агрегатов

Комбинированная самоделка снегоуборщик состоит из соединенного вместе шнекового и роторного механизма. Тяговым устройством выступает электрический или бензиновый мотор. Преимущество самодельной комбинированной модели в производительности. Шнек захватывает широкую полосу снега, перемалывает даже слежавшиеся и слегка заледенелые пласты. Мелкая масса поступает в улитку, где лопасти вращающейся крыльчатки создают завихрение. Измельченный снег под высоким давлением воздуха вылетает из отводящего рукава на расстояние до 15 м.

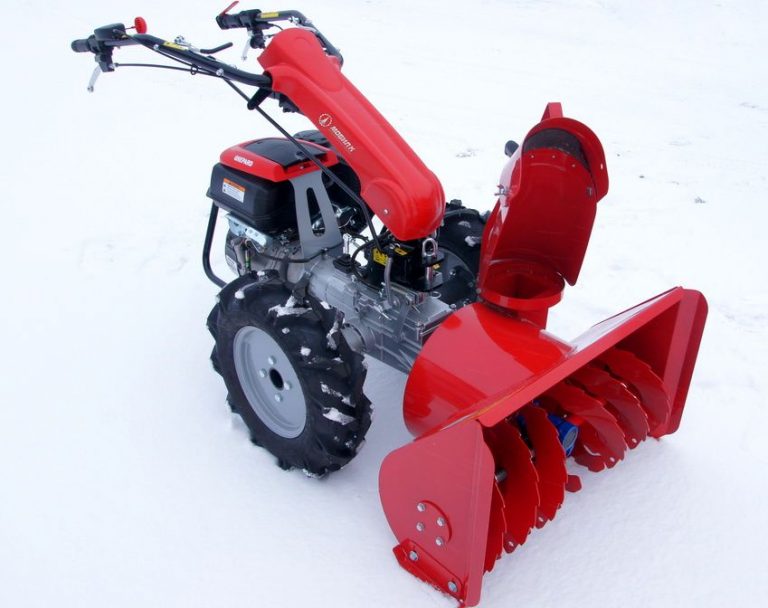

Как сделать снегоуборщик к мотоблоку

Умельцы много показывают видео с самодельными снегоуборщиками, прицепляемыми к мотоблоку. Их отличие только в том, что механизмы являются навесками. Тяговую силу самодельные снегоуборщики получают через ремень от мотора мотоблока.

Существуют 3 распространенные модели самодельных навесок:

1. Роторную самодельную навеску изготавливают аналогично, как для роторной снегоуборочной машины с бензиновым двигателем. Направляющих лопаток можно поставить две, что позволяет увеличить ширину захвата снега.

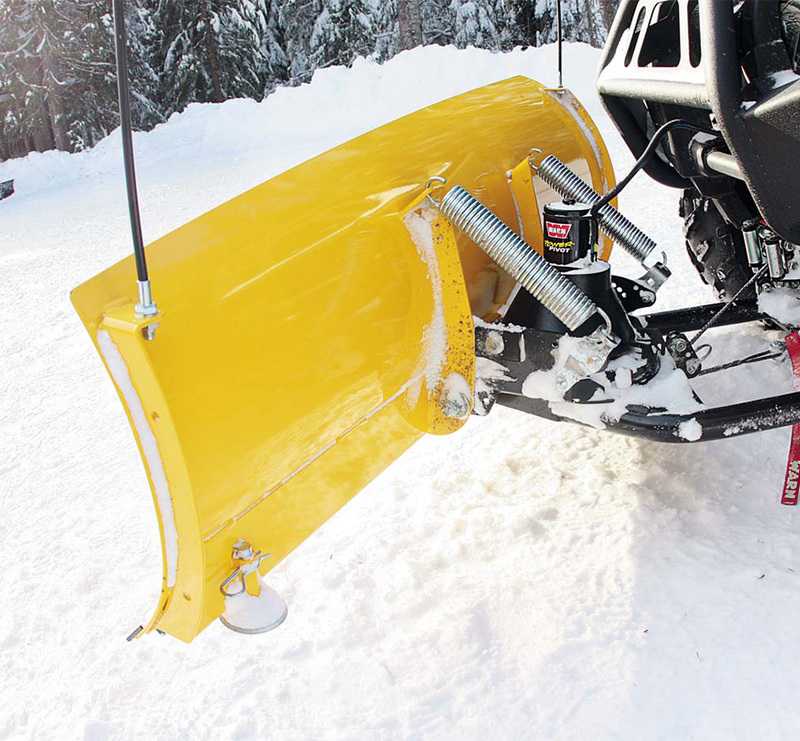

2. Проще всего оснастить мотоблок самодельным отвалом. Рабочую часть вырезают из ½ части трубы диаметром 300 мм. С тыльной стороны приваривают тяги и сцепной механизм, позволяющий быстро соединять отвал с мотоблоком.

3. Шнекороторная самодельная навеска является комбинированным устройством. Для мотоблока – это самый производительный механизм. Улитка ротора закреплена к тыльной стороне ковша шнекового снегоприемника. Сначала винтовой нож перемалывает снег. Рыхлая масса поступает в улитку, где ротор перемешивает ее с воздухом и выбрасывает через отводящий рукав.

Роторную и шнекороторную навеску для мотоблока обычно ставят на лыжи. Отвал желательно оснастить подъемным механизмом, чтобы получился полноценный самодельный бульдозер.

Заключение

Снегоуборщик своими руками собирают при острой необходимости. Востребована спецтехника в снежных регионах, где часто выпадают осадки. Для малоснежных районов самодельная машина невыгодна. Она больше времени будет стоять в сарае, занимая полезное место.

Коммерческие снегоочистители | Метатели и оборудование для уборки снега

Выберите коммерческий снегоуборщик, который был протестирован и усовершенствован для обеспечения наилучшей долговечности и производительности на современном рынке. Коммерческое снегоуборочное оборудование Toro доступно в любом варианте, который может вам понадобиться, чтобы облегчить вашу зимнюю работу.

• Тип изделия

Все Роторные метлы Одноступенчатый Два этапа Stand-On GrandStand MULTI FORCE

Мощная метла (38701) Рекомендуемая производителем розничная цена: 5 699,00 долларов США. 21-дюймовая (53 см) коммерческая снегоуборочная машина Power Clear® 721 R-C (38754) Рекомендуемая производителем розничная цена: 809 долларов США.0,00 долларов США 21-дюймовая (53 см) коммерческая снегоуборочная машина Power Clear® 821 R-C (38755) Рекомендуемая производителем розничная цена: 909,00 долларов США. 28 дюймов (71 см) Power Max® HD 928 OAE 28-дюймовый двухступенчатый газовый снегоуборщик с электростартером объемом 265 куб. см (38840) Рекомендуемая производителем розничная цена: 1599,00 долларов США. 32-дюймовая (81 см) двухступенчатая снегоуборочная машина Power Max® HD 1232 OHXE объемом 375 куб. см с электростартером (38842) Рекомендуемая производителем розничная цена: 2,49 доллара США.9,00 долларов США 28-дюймовый (71 см) Power Max® HD 1428 OHXE Коммерческий двухступенчатый газовый снегоуборщик с электростартером объемом 420 куб.см (38843) Рекомендуемая производителем розничная цена: 3099 долларов США. 32-дюймовый (81 см) Power Max® HD 1432 OHXE Коммерческий двухступенчатый газовый снегоуборщик с электростартером объемом 420 куб.см (38844) Рекомендуемая производителем розничная цена: 3,39 доллара США.9,00 долларов США 28-дюймовая (71 см) коммерческая снегоуборочная машина Power TRX HD 1428 OHXE (38890) Рекомендуемая производителем розничная цена: 3699,00 долларов США. 32-дюймовая (81 см) коммерческая снегоуборочная машина Power TRX HD 1432 OHXE (38891) Рекомендуемая производителем розничная цена: 3999 долларов США. GrandStand® MULTI FORCE 52 дюйма (132 см) 26,5 л.с., 747 куб.см EFI (74529) GrandStand® MULTI FORCE 60 дюймов (152 см) 26,5 л.с., 747 куб.см EFI (74523) GrandStand® MULTI FORCE 52 дюйма (132 см) 26,5 л.с., 747 куб.см EFI (72529) GrandStand® MULTI FORCE 60 дюймов (152 см) 26,5 л.с., 747 куб. см EFI (72523) MULTI FORCE 4 фута (1,2 м) отвал BOSS® (STB13759Б) MULTI FORCE 5 футов (1,5 м) отвал BOSS® (STB13567B) MULTI FORCE Power Broom (7859)6) Снегоуборщик MULTI FORCE (78598)

Снегоуборочные машины | Оборудование для технического обслуживания аэропортов

Аэропортовое оборудование

AF1 EVO для аэропортов

Новый ЭВОЛЮТИВНЫЙ дизайн

• Скорость полета: до 860 км/ч (535 миль/ч)
• Воздушный поток: до 9,21 м ³ /с (19 500 куб. футов/мин)
• Рабочая скорость: от 0 до 40 км/ч (от 0 до 25 миль/ч)
• Скорость движения: от 0 до 90 км/ч (от 0 до 56 миль/ч)
• Идеально подходит для: обслуживания поверхностей аэропортов, огней взлетно-посадочных полос, знаков аэродромов, взлетно-посадочных полос, рулежных дорожек и перронов
  Свежий или твердый снег, лед, стоячая вода, пыль и посторонние предметы


Снегоочистители на погрузчике

Железнодорожное оборудование

Аэропортовое оборудование

RPM220 – 3000 т/ч

Бескомпромиссная производительность

• Производительность: 3000 тонн/час
• Мощность: 224 кВт (300 л. с.)
• Тип: двухступенчатый, двойной сплошной шнек
• Вес: 4 336 кг (9 660 фунтов)
• Идеально подходит для: муниципалитетов, дорог, железнодорожных станций, аэропортов

Снегоочистители на погрузчике

Железнодорожное оборудование

Аэропортовое оборудование

RPM215 – 1300 т/ч

Для экскаваторов-погрузчиков и компактных погрузчиков

• Производительность: 1300 тонн/час
• Мощность: 90,3 кВт (121 л. с.)
• Тип: две ступени, два шнека
• Вес: 2540 кг (5600 фунтов)
• Идеально подходит для: Муниципалитетов, железнодорожных станций, аэропортов

Аэропортовое оборудование

Вентилятор холодного воздуха Blizzard, устанавливаемый на погрузчике

Замечательный воздушный поток

• Воздушный поток: до 4,35 м ³ /ч (9165 куб. футов в минуту)
• Скорость полета: до 581 км/ч (361 миль/ч)
• Мощность: 129 кВт (174 л.с.), двигатель Caterpillar® с турбонаддувом, дизельное топливо Tier 4 Final.
• Carrier: для установки на колесный или поворотный погрузчик.
• Идеально подходит для: региональных и муниципальных аэропортов для уборки снега с огней взлетно-посадочных полос и аэродромных знаков
  Свежий снег, лед, грязь, скошенная трава, стоячая вода, органический мусор и ППП


Снегоочистители на погрузчике

Аэропортовое оборудование

RPM48R – 5000 т/ч

Высокая производительность и скорость

• Производительность: 5000 тонн/час
• Мощность: 388 кВт (520 л. с.)
• Тип: двухступенчатый, ленточный
• Вес: 7711 кг (17 000 фунтов)
• Идеально подходит для: дорог, горных перевалов, аэропортов, горнодобывающих предприятий

Снегоочистители на погрузчике

Железнодорожное оборудование

Аэропортовое оборудование

RPM217 – 2300 т/ч

Самый универсальный

• Производительность: 2300 тонн/час
• Мощность: 150 кВт (200 л. с.)
• Тип: двухступенчатый, двойной массивный шнек
• Вес: 3674 кг (8 100 фунтов)
• Идеально подходит для: Муниципалитетов и аэропортов

Снегоочистители на погрузчике

Аэропортовое оборудование

HS300 – 3000 т/ч

Высокая производительность

• Производительность: 3000 тонн/час
• Мощность: 224 кВт (300 л. с.)
• Тип: Одноступенчатый высокопроизводительный роторный вентилятор
• Вес: 5044 кг (11 120 фунтов)
• Идеально подходит для: дорог, шахт, горных перевалов, снежных свалок, аэропортов

Промышленный снегоочиститель на погрузчике | Зимнее обслуживание

Снегоочистители на погрузчике

Железнодорожное оборудование

Аэропортовое оборудование

RPM220 – 3000 т/ч

Бескомпромиссная производительность

• Производительность: 3000 тонн/час
• Мощность: 224 кВт (300 л. с.)
• Тип: двухступенчатый, двойной сплошной шнек
• Вес: 4 336 кг (9 660 фунтов)
• Идеально подходит для: муниципалитетов, дорог, железнодорожных станций, аэропортов

Снегоочистители на погрузчике

Железнодорожное оборудование

Аэропортовое оборудование

RPM215 – 1300 т/ч

Для экскаваторов-погрузчиков и компактных погрузчиков

• Производительность: 1300 тонн/час
• Сила: 90,3 кВт (121 л. с.)
• Тип: двухступенчатый, сдвоенные шнеки
• Вес: 2540 кг (5600 фунтов)
• Идеально подходит для: Муниципалитетов, железнодорожных станций, аэропортов

Снегоочистители на погрузчике

P3500 – 5400 т/ч

Чистая сила

• Производительность: 5400 тонн/час
• Мощность: 403 кВт (540 л. с.)
• Тип: одноступенчатый и роторный вентилятор
• Вес: 8 000 кг (17 637 фунтов)
• Идеально подходит для: дорог, шахт, национальных парков, горных перевалов.

Аэропортовое оборудование

AF1 EVO для аэропортов

Новый ЭВОЛЮТИВНЫЙ дизайн

• Скорость полета: до 860 км/ч (535 миль/ч)
• Воздушный поток: до 9,21 м ³ /с (19 500 куб. футов/мин)
• Рабочая скорость: от 0 до 40 км/ч (от 0 до 25 миль/ч)
• Скорость движения: от 0 до 90 км/ч (от 0 до 56 миль/ч)
• Идеально подходит для: обслуживания поверхностей аэропортов, огней взлетно-посадочных полос, знаков аэродромов, взлетно-посадочных полос, рулежных дорожек и перронов
  Свежий или твердый снег, лед, стоячая вода, пыль и посторонние предметы


Снегоочистители на погрузчике

Железнодорожное оборудование

Аэропортовое оборудование

RPM217 – 2300 т/ч

Самый универсальный

• Производительность: 2300 тонн/час
• Мощность: 150 кВт (200 л. с.)
• Тип: двухступенчатый, двойной сплошной шнек
• Вес: 3674 кг (8 100 фунтов)
• Идеально подходит для: Муниципалитетов и аэропортов

Снегоочистители на погрузчике

Аэропортовое оборудование

RPM48R – 5000 т/ч

Высокая производительность и скорость

• Производительность: 5000 тонн/час
• Мощность: 388 кВт (520 л. с.)
• Тип: двухступенчатый, ленточный
• Вес: 7711 кг (17 000 фунтов)
• Идеально подходит для: дорог, горных перевалов, аэропортов, горнодобывающих предприятий

Снегоочистители на погрузчике

Аэропортовое оборудование

HS300 – 3000 т/ч

Высокая производительность

• Производительность: 3000 тонн/час
• Мощность: 224 кВт (300 л. с.)
• Тип: Одноступенчатый высокопроизводительный роторный вентилятор
• Вес: 5044 кг (11 120 фунтов)
• Идеально подходит для: дорог, шахт, горных перевалов, снежных свалок, аэропортов

Аэропортовое оборудование

Вентилятор холодного воздуха Blizzard, устанавливаемый на погрузчике

Замечательный воздушный поток

• Воздушный поток: до 4,35 м ³ /ч (9165 куб. футов в минуту)
• Скорость полета: до 581 км/ч (361 миль/ч)
• Мощность: 129 кВт (174 л. с.), двигатель Caterpillar® с турбонаддувом, дизельное топливо Tier 4 Final
• Carrier: для установки на колесный или поворотный погрузчик.
• Идеально подходит для: региональных и муниципальных аэропортов для уборки снега с огней взлетно-посадочных полос и аэродромных знаков
  Свежий снег, лед, грязь, скошенная трава, стоячая вода, органический мусор и ППП


Железнодорожное оборудование

Система быстрого удаления снега (РСРС)

Быстрая и эффективная уборка снега

• Производительность: до 3000 тонн/час
• Возможность заброса: до 38 м (125 футов)
• Ширина: до 2590 мм (102 дюйма)
• Доступные модели: автономная установка с кабиной или без нее, а также самоходная установка в сборе.
• Идеально подходит для: уборки снега с железных дорог, шпал и третьих рельсов.

Железнодорожное оборудование

Аэропортовое оборудование

AF1 EVO для железных дорог

ЭВОЛЮЦИОННЫЙ дизайн

• Скорость полета: до 860 км (535 миль/ч)
• Воздушный поток: до 9,21 м ³ /с (19 500 куб.
• Рабочая скорость: от 0 до 40 км/ч (от 0 до 25 миль/ч)
• Соответствие нормативным требованиям: соответствие всем применимым требованиям правил FMVSS и CMVSS.
• Идеально подходит для: зимних работ по техническому обслуживанию железных дорог крупных железнодорожных компаний и транзитных властей
  Свежий и плотно утрамбованный снег, лед, пыль, камни/щебень и мусор. Очистка стрелочных переводов, третьих рельсов и рельсов


Frontier™ Снегоуборочное оборудование | John Deere US

Поставьте зиму на место с помощью мощных снегоочистителей, лезвий

и толкателей.

Снегоуборочное оборудование Frontier™

Сравнить прицепные снегоуборочные машины Frontier

Сравнить прицепные снегоуборочные машины Frontier

Прицепные снегоуборочные машины Frontier крепятся к 3-точечной сцепке, но, в отличие от других снегоуборщиков с задним креплением, позволяют двигаться вперед, уборка снега.

• Регулируемый дефлектор желоба
• Поворот желоба на 245° (ручной или гидравлический)
• Регулируемые и сменные стальные полозья
• Совместимость с iMatch™/Quick Hitch

Модель	Рабочая ширина	ВОМ HP	Сцепка
СБ1164П	64 дюйма (162,6 см)	20–50 л.с. (15–37,3 кВт)	3-балльная категория I
СБ1174П	74 дюйма (188 см)	20–65 л.с. (15–48,5 кВт)	3-точечный Категория I

Сравнить 3-точечные снегоуборщики

Сравнить 3-точечные снегоуборщики Frontier™

2 ВОМ HP

Модель	Рабочая ширина	4
СБ1148	48 дюймов (121,9 см)	16–35 л. с. (11,9–26,1 кВт)	Кат. 1
СБ1154	54 дюйма (137,2 см)	16–35 л.с. (11,9–26,1 кВт)	Кат. 1
СБ1164	64 дюйма (162,6 см)	20–50 л.с. (14,9–37,3 кВт)	Кат. 1
СБ1174	74 дюйма (188,0 м)	30–50 л. с. (22,4–37,3 кВт)	Кат. 1
СБ1184	84 дюйма (213,4 см)	35–90 л.с. (26,1–67,1 кВт)	Кат. 1 и 2
СБ1194	94 дюйма (238,8 см)	35–90 л.с. (26,1–67,1 кВт)	Кат. 2
СБ1274	74 дюйма (188,0 м)	30–80 л. с. (22,4–59,7 кВт)	Кат. 1 и 2
СБ1280	80 дюймов (203,2 см)	30–80 л.с. (22,4–59,7 кВт)	Кат. 1 и 2
СБ1308Р	98 дюймов (248,9 см)	100–150 л.с. (74,6–111,9 кВт)	Кат. 2 и 3
СБ1309Р	104 дюйма (264,2 см)	100–150 л. с. (74,6–111,9 кВт)	Кат. 2 и 3
СБ1388	88 дюймов (223,5 см)	55–95 л.с. (41,0–70,8 кВт)	Кат. 2
СБ1388Р	88 дюймов (223,5 см)	55–95 л.с. (41,0–70,8 кВт)	Кат. 2
СБ1392Р	92 дюйма (233,7 см)	75–125 л. с. (55,9–93,2 кВт)	Кат. 2

Сравнить Снегоочистители с креплением на погрузчик

Сравнить Снегоочистители Frontier™ с креплением на погрузчик

Модель	Рабочая ширина	Серия погрузчиков
СБ2164	64 дюйма (162,6 см)	Погрузчик серии 300
СБ2176	76 дюймов (193,0 см)	Погрузчик серии 400

Сравнить Снежные толчки

Сравнить Снежные толкатели Frontier™

Модель	Рабочая ширина	Серия погрузчиков
	48 дюймов. (121,9 см) и 60 дюймов (152,4 см)	Погрузчики серий 100 и 200
	72 дюйма (182,9 см)	Погрузчик серий 300 и 400
	84 дюйма (213,4 см)	Погрузчик серий 300 и 400
	96 дюймов (243,8 см)	Погрузчик серий 300 и 400
	8 футов (2,4 м)	Погрузчик серий 300, 400 и 500
	9 футов (2,7 м)	Погрузчик серий 300, 400 и 500
	10 футов (3,05 м)	Погрузчик серий 300, 400 и 500

Сравните снежные толчки

Сравнить передние отвалы

Сравнить передние отвалы Frontier™

Модель	Рабочая ширина	Серия погрузчиков/транспортер
	60 дюймов (152,4 см)	Погрузчики серий 100, 200
	84 дюйма (213,4 см)	Погрузчики серий 300, 400, 500, 600 и 700 / Global Carrier
	72 дюйма (182,9 см)	Погрузчик серий 300, 400 и 500
	96 дюймов (243,8 см)	Погрузчик серий 600 и 700 / Global Carrier
AF12 (D и G)	108 дюймов (274,3 см)	Погрузчик/универсальная тележка серий 600 и 700
	120 дюймов (304,8 см)	Погрузчик/универсальная тележка серий 600 и 700

Сравните передние лезвия

Сравнить вращающиеся щетки, устанавливаемые на погрузчике

Сравнить вращающиеся щетки, устанавливаемые на погрузчике, Frontier™

Подметайте пешеходные дорожки, подъездные пути, парковки и другие мощеные участки с помощью вращающейся щетки, устанавливаемой на погрузчике. Эти метлы могут сэкономить драгоценное время в коммерческих приложениях.
· Приводится в действие 3-точечным гидравлическим блоком питания
· Щетка диаметром 32 дюйма (81,3 см)
· Гидравлический поворот влево или вправо на 23 градуса
· Дополнительная система пылеподавления с баком на 15 галлонов (56,8 л)
· Дополнительный манометр колеса



Модель	Рабочая ширина	Серия погрузчика
SW2160	60 дюймов (152,4 см)	Погрузчик серии 300
SW2172	72 дюйма (182,9 см)	Погрузчик серии 300 или 400
SW2184	84 дюйма (213,4 см)	Погрузчик серии 400

Сравнить Гидравлические агрегаты Frontier™

Модель	Гидравлическая мощность	ВОМ, л. с.
HP2025	16 гал/мин / 2700 фунтов на кв. дюйм (60,57 л/мин / 18 620 кПа)	25–35 л.с. (18,6–26,1 кВт)
HP2134	20 гал/мин / 3000 фунтов на кв. дюйм (75,71 л/мин / 20 680 кПа)	35–65 л.с. (26,1–48,5 кВт)

Дополнительные ресурсы

Дополнительные ресурсы

Записная книжка с советами

Сборник советов, идей и коллективной мудрости о том, как выполнять все виды работ в вашем доме. TipsNotebook.com — это место, где вы найдете ответы на вопросы, которые вам нужны, в одном месте. Доступен для поиска. Загружаемый. Организовано по категориям проектов. Он содержит простые для понимания инструкции, видеоролики и ссылки на информацию о продукте.

Просмотреть практические советы

Руководство по продукту Frontier™ 2021

Более 400 продуктов, которые работают так же усердно, как и вы.

См. здесь руководство по продукту Frontier™ 2021

Журнал The Furrow

Публикация о сельском хозяйстве, еде, сельской жизни и земле, которую мы любим.

Посмотреть журнал Furrow Magazine о журнале The Furrow

Дополнительные ресурсы

Ventrac Sidewalk Snow Management

• Главная страница
• Решения
• Управление снегом

УПРАВЛЕНИЕ СНЕГОМ

С Ventrac у снега нет шансов. Созданный для нужд зимы, Ventrac предлагает лучшее оборудование для уборки снега. Будь то легкая уборка пыли или проведение крупного мероприятия, у Ventrac есть все, что нужно, чтобы быстро и эффективно убрать пыль. Компактный профиль Ventrac значительно снижает ущерб ландшафту, причиняемый более крупным оборудованием.
