Аппарат переменного тока: как получить качественное соединение?

Сварочный аппарат переменного тока является отличным помощником в быту, либо в профессиональной деятельности. Состоит аппарат из понижающего трансформатора, а также специализированного устройства, которое способно регулировать показатель тока. Устройства переменного тока могут быть подразделены на несколько групп.

Группы аппаратов:

1. Аппарат с отдельным дросселем;
2. Аппарат со встроенным дросселем;
3. Аппарат с подвижным магнитным шунтом;
4. Аппарат с увеличенным магнитным рассеянием, а также с подвижной обмоткой.

Вышеперечисленные группы устройств имеют некоторые отличия в конструкции, а также в электрической схеме.Аппарат переменного тока состоит из понижающего трансформатора и дросселя, подвижной обмотки, подвижного магнитного шунта. Устройство имеет подвижную обмотку, необходимую для регулирования сварочного тока. Устройство служит для обеспечения питания дуги переменным током в условиях напряжения в диапазоне 60-70В.

Аппарат с отдельным дросселем (рис. №1)



Принципиальное устройство

Сварочный трансформатор, в основе которого лежит воздействие переменного тока, состоит из трансформатора и дросселя. Таким образом, устройство (Тр) располагает сердечником (магнитопроводом) из пластин (пластины, отштампованные из тонкой трансформаторной стали, толщина которых составляет 0,5 миллиметра).

На сердечнике располагаются обмотки (первичная и вторичная). Первичная обмотка, выполненная из изолированной проволоки, питается от сети переменного тока напряжением 220, либо 380В. Относительно вторичной обмотки, то она выполнена из медной шины. Вторичная обмотка способна выдавать напряжение в пределах 60-70В.

Незначительное магнитное рассеивание, а также малое сопротивление обмоток, которыми располагается варочный трансформатор, дают возможность обеспечивать несущественное высокий коэффициент полезного действия (КПД), а также внутреннее падение напряжения.

Тонкости функционирования

В сварочную цепь с вторичной обмоткой последовательно включена обмотка дросселя (Др), выполненная из голой медной шины. Обмотка располагает асбестовыми прокладками, которые, в свою очередь, пропитаны теплостойким лаком. Относительно сердечника дросселя скажем, что он также набирается из пластин тонкой стали, и состоит из неподвижной и подвижной частей.

На неподвижной части сердечника расположена обмотка дросселя, а подвижная часть способна перемещаться посредством винтовой пары. Во время вращения рукоятки по ходу движения стрелке часов воздушный зазор начинает увеличиваться, в то время как при движении рукоятки против часовой стрелки воздушный зазор уменьшается.

В процессе возбуждения электрической дуги посредством короткого замыкания (КЗ) наблюдается образование большого тока, который проходит через обмотку дросселя, и создает достаточно мощный магнитный поток. В свою очередь, магнитный поток наводит электродвижущую силу (ЭДС) дросселя, которая направлена против напряжения устройства. Вторичное напряжение, которое развивает трансформатор, поглощается в процессе падения напряжения в дросселе. Таким образом, напряжение цепи опускается до нулевого значения.

В процессе возникновения электрической дуги происходит уменьшение сварочного тока, после чего уменьшается и ЭДС самоиндукции дросселя, которая направлена против напряжения устройства. В результате этого в цепи сварки устанавливается рабочее напряжение для устойчивого последующего горения дуги, при этом показатель меньше, чем напряжение на холостом ходу.

Изменение зазора между подвижным и неподвижным магнитопроводом влияет на индуктивное сопротивление дросселя, изменяя его, в результате его наблюдается изменение тока в цепи сварки. Во время увеличения зазора производится увеличение магнитного сопротивления магнитопровода дросселя, ослабляется магнитный поток, а ЭДС самоиндукции катушки, а также ее сопротивление уменьшаются.

В результате подобных действий происходит возрастание тока. В процессе уменьшения зазора показатель тока уменьшается. Стоит отметить, что один поворот рукоятки винтовой пары способен изменить показатель тока на 20А.

Данная схема применяется в изготовлении такого устройства, как трансформатор типа СТЭ. Трансформатор типа СТЭ совершенно просто устроен, к тому же достаточно безопасен в эксплуатации. В связи с этим применяется сварочный трансформатор СТЭ практически повсеместно, где испытывается необходимости в ручной дуговой сварке.

Сварочные аппараты со встроенным дросселем (рис. №2)

Принципиальнее устройство и функционирование

Сварочный аппарат имеет схему, которая была разработана академиком В. П. Никитиным. Магнитопровод, которым располагает сварочный трансформатор, состоит из основного сердечника с располагающихся на нем первичной и вторичной обмотках трансформатора, а также из добавочного сердечника с обмоткой регулятора параметра (дросселя).

Добавочный магнитопровод имеет расположение над основным. Добавочный магнитопровод состоит из неподвижной, а также подвижной частей, между которыми, в свою очередь, посредством винтовой пары устанавливается нужный воздушный зазор.

Магнитный поток, создающийся обмоткой регулятором тока, может располагать попутным, либо встречным направлением с потоком, который создает трансформатор и его вторичная обмотка (в зависимости от одной тонкости – особенности включения обмоток).

Доступна регулировка основного рабочего параметра посредством изменения воздушного зазора. Таким образом, чем больше воздушный зазор, тем больше наблюдается показатель рабочего тока, необходимого для осуществления качественной сварки металлических изделий.

Данный принцип положен в конструктивную основу сварочных устройств типа СТЭ-24-У, СТЭ-34-У, СТН-500, СТН-350, СТН-700, ТСД-500, ТСД-1000, а также ТСД-2000. Каждый из перечисленных сварочный трансформатор может успешно соединять металлы посредством применения переменного тока.



Аппараты для сварки с увеличенным магнитным рассеянием, подвижным магнитным шунтом

Принципиальные особенности устройства, а также принцип действия

Сварочный аппарат, работающий от сети переменного тока, имеет замкнутый магнитопровод. На одном стержне магнитопровода располагается первичная, а также вторичная обмотки трансформатора, в то время как другой стержень оснащен реактивной обмоткой. Между ними располагается магнитный шунт, который замыкает магнитные потоки, создаваемые, в свою очередь, первично, а также реактивной обмотками.

В данном процессе происходит образование магнитных потоков рассеяния, создающих существенное индуктивное сопротивление. В результате этого обеспечивается падающая внешняя характеристика, которую имеет сварочный трансформатор. Интенсивность рабочего параметра регулируют посредством перемещения магнитного шунта вдоль направления магнитного потока.

Во время выдвижения шунта рассеивание магнитных потоков реактивной и первичной обмоток уменьшается, из-за чего сварочный трансформатор в корпусе уменьшает индуктивное сопротивление. На протяжении всей процедуры наблюдается возрастание тока. Сварочный аппарат типа СТАН функционирует по такому же принципу, как это описано выше. Также схема используется в работе такого приспособления, как сварочный трансформатор типа СТШ.

Аппараты для сварки с увеличенным магнитным рассеянием, а также подвижной обмоткой

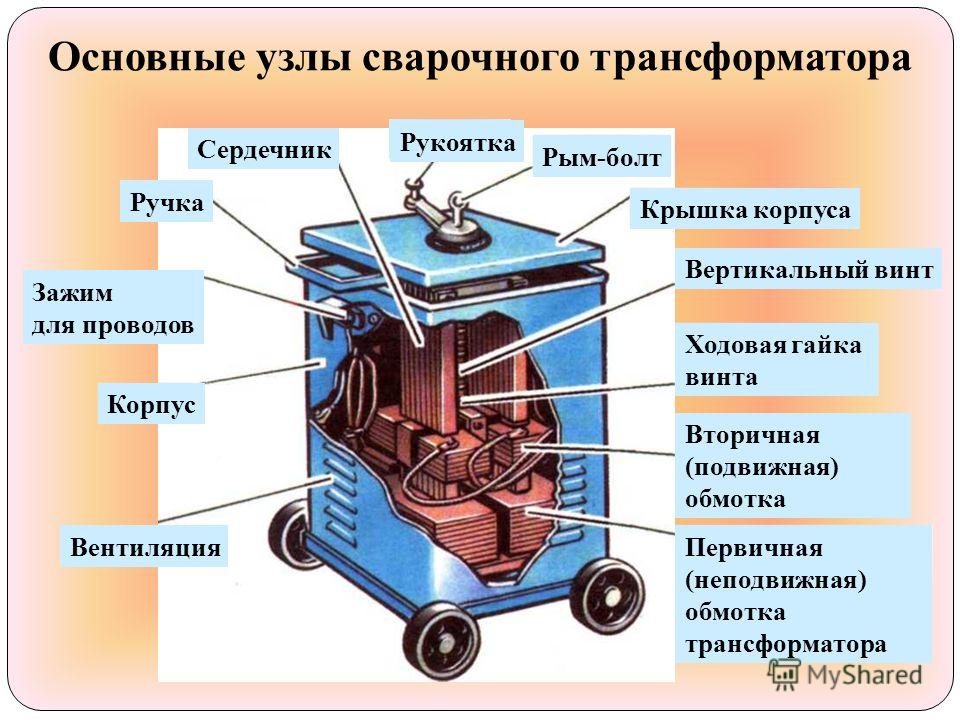

Сварочный аппарат, работающий от сети переменного тока, располагает магнитопроводом, который имеет на обоих стержнях по две катушки с первичной и вторичной обмотками. Катушки первичной обмотки закрепляются внизу сердечника в неподвижном состоянии, в то время как катушки вторичной обмотки перемещаются вдоль стержня винтовой пары.

Регулировка рабочего параметра производится путем изменения расстояния между первичной и вторичной обмотками. Во время увеличения данного состояния магнитный поток рассеяния увеличивается, а параметр уменьшается. Данный принцип использует сварочный трансформатор ТС-120, трансформаторный аппарат ТС-300 и ТС-500. Также подобная схема положена в основу работы такого приспособления, как сварочный аппарат типа ТСК-300, ТСК-500, ТД-300 и ТД-500.

Преимущества современного трансформаторного аппарат переменного тока

Трансформатор переменного тока, выпускающийся сегодня, — универсальный аппарат для подключения к однофазной сети переменного тока 220В, а также трехфазной сети 3х380. Современный сварочный аппарат трансформаторного типа широко распространен в среде профессиональных и любительских сварщиков.

Стоит отметить, что сварочный аппарат позволяет производить различного рода ремонтные работы в мастерских, оборудованных для работы, а также в неприспособленных бытовых условиях, в строительной отрасли. Как уже было сказано, современные аппараты способны взаимодействовать с однофазной или трехфазной сетью, что прибавляет им удобство и универсальность.

Сварочный аппарат может снабжаться неразъемными кабелями: кабелем с держателем электрода, с зажимом массу (удобно при заземлении), сетевым кабелем. Практически каждый современный сварочный аппарат располагает удобной системой плавной регулировки параметра, функцией защиты от залипания, перегрузок, мощным вентилятором принудительного охлаждения.

Интересно знать, что некоторые производители беспокоятся заранее об удобстве транспортировки устройства, и снабжают трансформатор колесами. Детального рассмотрения требуют технические характеристики, которые в большинстве случаев не отличаются, и являются стандартными для многих устройств.

Технические характеристики:

• Напряжение (номинальное) 1 – 220В;
• Напряжение (номинальное) 2 – 380В;
• Минимальный показатель тока – 55А;
• Максимальный показатель – 250А;
• Минимальный диаметр электрода – 2 миллиметра;
• Максимальный диаметр электрода – 5 миллиметров.

Трансформатор переменного тока помогает как в профессиональной деятельности, так и в бытовой жизни, что делает его универсальным и выгодным в работе. Владея всей необходимой информацией касательно данных устройств, можно выбрать удачный трансформатор для удобной работы.

Похожие статьи

• Трансформатор для сварки: тонкости собственноручного производства
• Какое приспособление сварочного аппарата в ответе за величину тока?
• Устройство для сварки проводов: особенности полезного приспособления
• Трансформатор для контактной сварки проводов в том числе и медных своими руками

Сварочный трансформатор переменного тока

Сварочный трансформатор для сварки переменным током

Здесь также необходимая электроэнергия получается из заводской распределительной сети в виде переменного электрического тока с напряжением 230 или 400 В.  При включении автоматического выключателя в этот сварочный трансформатор подается ток, который преобразует его в переменное напряжение 55-65 В, достаточное для возбуждения электрической дуги. Такое напряжение безопасно и для жизни человека. По гибким проводникам ток подводится к электрододержателю, соотв. к сварной конструкции. Для регулирования сварочного тока в трансформаторе есть регулятор, называемый дросселем.

Устройство сварочного трансформатора

Сварочный аппарат переменного тока состоит из двух основных частей — сварочного трансформатора, который снижает высокое напряжение заводской распределительной сети, и регулятора. В зависимости от того, выполнены ли трансформатор и регулятор как отдельные устройства или размещены в общем корпусе, мы различаем два типа сварочных трансформаторов. Первый — трансформатор с отдельным регулятором, а второй — сварочный трансформатор со встроенным регулятором.

Сварочный трансформатор состоит из сердечника — магнитопровода, представляющего собой пакет стальных листов, на которые намотаны первичная и вторичная обмотки.  Первичная обмотка имеет большее количество витков. Вторичная обмотка имеет меньшее количество витков. Если мы пропустим переменный ток через первичную обмотку, это создаст периодически изменяющийся магнитный поток в магнитной цепи. В результате во вторичной обмотке индуцируется переменный ток той же частоты, но с более низким напряжением. Сварочный трансформатор, вырабатывающий сильный ток и более низкое напряжение, называется понижающим трансформатором.



Регулировка тока с помощью стандартного сварочного трансформатора

Регулятор классического сварочного трансформатора состоит из стального сердечника — сердечника , на котором намотана катушка. Он включен последовательно в сварочную цепь. Сердечник имеет подвижную часть , которая может скользить влево и вправо с помощью винта , вращаемого ручкой. В зависимости от расположения этой подвижной части воздушный зазор , образованный между ней и неподвижной частью магнитопровода, увеличивается или уменьшается. Когда через обмотку протекает переменный ток, в магнитной цепи создается периодически изменяющийся магнитный поток. Пересекая обмотки одной и той же катушки, магнитный поток, в свою очередь, индуцируетВ них есть электродвижущее напряжение, направление которого противоположно направлению движения электрического тока. Это создает дополнительное сопротивление при прохождении тока в сварочную цепь. Это дополнительное сопротивление принято называть индуктивным, поскольку оно получается за счет самоиндукции.

Индуктивное сопротивление зависит от величины магнитного потока, движущегося в магнитной цепи, то есть от воздушного зазора. По мере уменьшения воздушного зазора магнитный поток увеличивается. Это увеличивает индуктивное сопротивление в сварочной цепи и, как следствие, снижается сварочный ток. И наоборот, когда воздушный зазор увеличивается, магнитный поток уменьшается. Это вызывает уменьшение индуктивного сопротивления, в результате чего сварочный ток в штатном сварочном трансформаторе увеличивается.

Сварочный трансформатор без регулятора

Широкое распространение получил сварочный трансформатор без регулятора, впервые разработанный С. Г. Назаровым. В этом трансформаторе увеличение и уменьшение индуктивного сопротивления в сварочной цепи достигается за счет размещения пакета стальных листов между первичной и вторичной обмотками трансформатора. Он рассеивает магнитный поток. Поворачивая пакет от 0 до 90 ° с помощью маховика, достигается плавная регулировка сварочного тока в широком диапазоне.

 В современной сварке вы не часто встретите стандартный сварочный трансформатор. Он используется как составная часть различных источников тока, в которых регулирование тока и напряжения осуществляется электронными блоками и полупроводниковыми элементами. Да, можно сказать, что штатный сварочный трансформатор теперь является музейным экспонатом. Чаще всего сварочные трансформаторы заменяют сварочными выпрямителями и сварочными инверторами. Для сварки на переменном токе используются специальные сварочные аппараты, в которых частота импульсов и эффективность процесса значительно выше.

Китай Сварочный аппарат Производитель, Сварочный аппарат, Инверторный сварочный аппарат Поставщик постоянного тока

Рекомендация продавца

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Горячие продукты

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Популярные продукты

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){ }}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/Фабрика
	Деловой диапазон:	Промышленное оборудование и компоненты
	Основные продукты:	Сварочный аппарат
	Количество работников:	127
	Год основания:	21 декабря 2009 г.

Информация отмечена проверяется СГС

PONEY Electric является экспортно-ориентированным предприятием, пользующимся репутацией надежного производителя сварочных аппаратов, установок плазменной резки и зарядных устройств. Продукция признана на международном уровне ISO9001: 2008, CE, GS, EMC и RoHS. Мы предлагаем широкий ассортимент продукции с изысканным дизайном и высоким качеством. Основываясь на неизменно высоком качестве и клиентоориентированности на протяжении многих лет, мы работаем как один из ведущих поставщиков сварочной промышленности.

Мы стремимся…

Посмотреть все

Фотогалерея

6 шт.

оборудование

тестирование

тестирование

в сборе

в сборе

линия сборки инверторных машин

Пошлите Ваше сообщение этому продавцу

* От:

* Кому:

Мистер Стивен

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете?  Опубликовать запрос на поставку сейчас

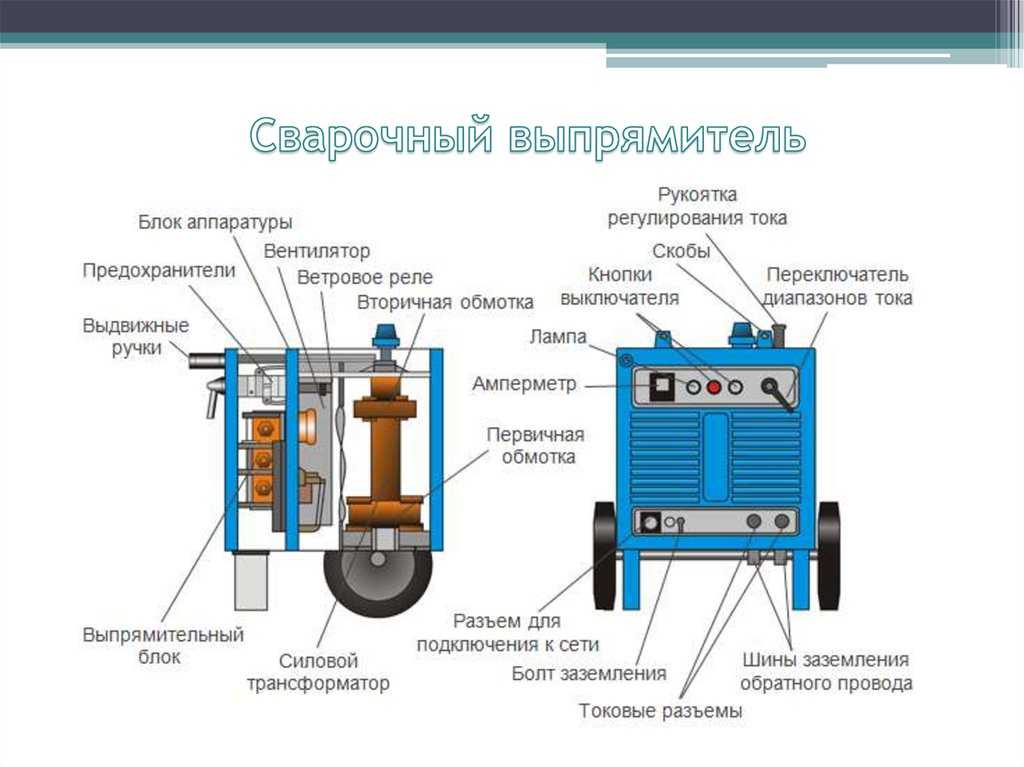

Что такое выпрямитель в сварке?

7 сентября 2022 г.

28 октября 2019 г. Welding Tech

Электрическое устройство используется для преобразования переменного тока в постоянный. Выпрямитель в сварке используется для изменения тока, чтобы его можно было использовать для сварки. Выпрямитель изменяет ток так, что он течет только в одном направлении. Это позволяет производить сварку на постоянном токе.

Выпрямители используются во многих различных типах сварки, в том числе:

• дуговая сварка,
• сварка MIG,
• и сварка TIG.

Выпрямитель можно использовать для преобразования переменного тока в постоянный с помощью процесса, называемого двухполупериодным выпрямлением. Это делается с помощью диодов, которые пропускают ток только в одном направлении. Диоды подключены к источнику переменного тока и к сварочному аппарату.

Каково назначение выпрямителя в сварочном оборудовании?

Выпрямитель является важной частью сварочного оборудования, поскольку он изменяет ток, чтобы его можно было использовать для сварки. Без выпрямителя сварка была бы невозможна.

Почему для сварки используется постоянный ток?

Для сварки используется постоянный ток, поскольку он обеспечивает более стабильную дугу, чем переменный ток. Это облегчает сварку на постоянном токе.

Каковы преимущества использования выпрямителя при сварке?

Использование выпрямителя при сварке дает множество преимуществ, в том числе:

• Выпрямитель обеспечивает более стабильную дугу, чем сеть переменного тока, что облегчает сварку.
• Выпрямитель можно использовать для преобразования переменного тока в постоянный, что позволяет выполнять сварку на постоянном токе.

Что такое выпрямитель?

Выпрямительная машина — это машина, преобразующая переменный ток в постоянный. Это позволяет производить сварку на постоянном токе. Выпрямительный аппарат является важной частью сварочного оборудования и необходим для сварки.

Как проверить сварочный выпрямитель?

Существует множество способов проверки выпрямителя сварочного аппарата:

• Один из способов — использовать мультиметр для проверки выхода постоянного тока выпрямителя.
• Другой способ — использовать осциллограф для проверки входа переменного тока и выхода постоянного тока выпрямителя.
• Третий способ — использовать нагрузочный тест для проверки выпрямителя.
• Для проверки выхода постоянного тока выпрямителя вам понадобится мультиметр.

Сколько типов сварочных трансформаторов существует?

Сварочные трансформаторы бывают двух типов:

1. Сварочные трансформаторы переменного тока и сварочные трансформаторы постоянного тока.
