Устройство теодолита: назначение, принцип работы и виды

alexxlab | 29.04.2023 | 0 | Разное

Что такое теодолит? принцип работы теодолита

16 мая 2019

Теодолит- это геодезический инструмент, применяемый для измерения горизонтальных и вертикальных углов. Является одним из основных инструментов, используемых в строительных, геодезических и маркшейдерских работах. Подробнее об устройстве прибора и методике измерения углов можно ознакомиться в статье «Как работать с теодолитом?»

Теодолит применяется для выполнения следующих задач:

• для определения уклона рельефа
• контроль строительства на различных этапах
• строительство подземных сооружений
• разработка горных выработок
• контроль деформации зданий и сооружений
• создание геодезических сетей и т.д.

Виды теодолитов

В зависимости от особенности конструкции и принципа работы теодолиты можно разделить на:

По принципу работы:

• Оптическийтеодолит оснащён оптической визирной зрительной трубой. Наиболее популярный вид инструмента, обладающий множеством преимуществ: доступной ценой, возможностью работы без аккумулятора и, как следствие, независимость от сети электропитания, сохранение корректности работы при трудных погодных условиях и в широком температурном диапазоне. Из минусов можно отметить необходимость ведения сложного полевого журнала и невысокую скорость измерений.
• Электронный (или цифровой)такой теодолит способен преобразовать полученные измерения в код, благодаря этому появилась возможность отображения результатов на дисплее устройства. В результате работы измерения проводятся быстро и с высокой точностью, а удобное меню позволяет работать с инструментом инженерам различной квалификации. Самое важное – исключается ошибка снятия отсчета наблюдателем (геодезистом). Главным минусом является необходимость периодической зарядки аккумуляторных батарей и относительно высокая цена прибора.

По точности (в зависимости от допустимой погрешности измерения углов):

• Техническийсамый простой тип устройства, погрешность измерения углов ≤ 15-60″, такие приборы используются при инженерных, линейных и геологических изысканиях, в строительстве, в съемочных работах.
  Простые в использовании и не требуют особых условий хранения.
• Точныймаксимально допустимая погрешность измерений углов такого теодолита составляет ≤ 5″. Применяются для триангуляции и полигонометрии, а также в строительных и геодезических работах, требующих высокой точности.
• Высокоточныйточность измерений таким теодолитом достигает 1″. Обычно используют для выполнения госзаказов по созданию государственных геодезических сетей 1, 2, 3 I и II классов.

По конструкции:

• Повторительныйтеодолит, конструкция которого позволяет лимбу (диску с нанесенными делениями) вращаться вокруг оси раздельно и/или совместно с алидадой (отсчетным устройством). Такое свойство позволяет повысить точность измерений, в силу многократного откладывания величины угла на лимбе.
• Неповторительныйлимб крепко закреплён на подставке, изменение его положения возможно при использовании закрепительных винтов или специальных приспособлений.

Какой теодолит купить?

В зависимости от поставленных задач стоит выбрать теодолит, свойства которого позволяют их выполнять быстро и качественно. Самыми популярными моделями, представленными в нашем интернет магазине, являются отечественные оптические теодолиты:

• УОМЗт30п
• УОМЗт30
• УОМЗт5кп

И электронные теодолиты популярных импортных производителей:

• Vega TEOB
• Spectra Precision Det
• Nikon NE

Уже сейчас Вы можете купить теодолит, цена которого Вам подходит, и расширить его возможности, покупая с течением времени дополнительные приспособления, такие как:

• визирные цели
• буссоли
• накладные уровни
• двухсторонние центриры и т.д.

Также инженеры нашей компании помогут не только подобрать оборудование и комплектующие подходящие Вам, но и продемонстрируют работу устройства в полевых условиях, и при необходимости, проведут инструктаж по работе с ним.

Устройство и поверки теодолита. Теодолиты, их назначение и устройство. Теодолитная съемка

Похожие презентации:

Регионы Российской Федерации

Демографическая проблема

Страны мира. Италия. (2 класс)

Геофизические исследования скважин

Страна Италия

Моя родина Кыргызстан

Проект по географии «Развитие Дальнего Востока в 21 веке» (9 класс)

Магнитные аномалии

Игра-викторина «Путешествие по Беларуси»

Создание национального парка в Танзании

Устройство и поверки теодолита.
Теодолиты, их назначение и

устройство. Теодолитная съемка

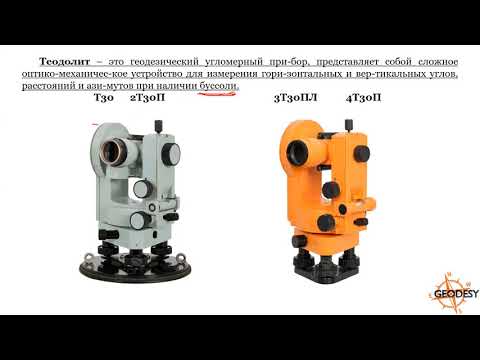

Теодолит – это геодезический прибор, предназначенный для
измерения вертикальных и горизонтальных углов, расстояний,
превышений.
Происхождение слова “теодолит”, по-видимому, связано с
греческими словами theomai смотрю, вижу и dolichos – длинный,
далеко.
Повторительный теодолит снабженный вертикальным кругом,
уровнем при его алидаде, дальномером и буссолью, называют
тахеометрическим.
Внешний вид теодолита 4Т30П
Классификация теодолитов:
по точности:
а) высокоточные (Т1)- с среднеквадратической погрешностью
менее 1.5″;
б) точные (Т2-Т5)- с среднеквадратической погрешностью 2″ – 5″;
в) технические (Т15, Т30, Т60) с среднеквадратической
погрешностью 15″ и более.
по материалу изготовления лимбов:
– с металлическим
– со стеклянным-такие теодолиты именуют оптическими.
по назначению:
– тахеометрические,
– теодолиты – нивелиры,
– маркшейдерские.
в зависимости от устройства осей лимба теодолиты делят:
– на простые- лимб ГК наглухо скреплен с подставкой и не вращается;
– повторительные- лимб и алидаду можно вращать либо отдельно, либо вместе;
– неповторительные с поворотным лимбом- алидаду и лимб можно вращать только
независимо друг от друга.
– по назначению различают следующие типы теодолитов:
– Геодезические (собственно теодолиты) — предназначены для измерения горизонтальных и
вертикальных углов.
– Тахеометры — предназначены для измерения горизонтальных и вертикальных углов и
определения расстояний с помощью нитяного дальномера или оптическими дальномерными
насадками, что позволяет выполнять с их помощью тахеометрическую съемку. Все
технические теодолиты (Т15, ТЗО и др.) являются тахеометрами.
– Теодолиты специального назначения

Схема осей повторительного и простого теодолитов.
1 —подставка теодолита; 2 — лимб; 3 —алидада; JJ—основная ось теодолита; UU—ось
уровня; VV—визирная ось; ТТ—горизонтальная ось вращения трубы.
Устройство комплекта теодолита
Теодолит
Штатив
Ориентир-буссоль
Устройство теодолита.
Основные части
1, 16 – подъемные винты;
2 – треггер
3 – окуляр зрительной трубы
4 – окуляр микроскопа
5 – лимб вертикального круга
6 – буссоль
7 – коллиматорный визир
8 – зрительная труба
9 – закрепительный винт зрительной трубы
10 – вертикальная колонка алидады
11 – кремальера
12 – наводящий винт зрительной трубы
13 – цилиндрический уровень
14 – закрепительный винт алидады
15 – наводящий винт алидады
17 – закрепительный винт лимба
горизонтального круга
18 – цилиндрический уровень зрительной
трубы
19 – корпус лимба горизонтального круга
Отсчетное устройство 4Т30П:
При измерении углов производится отсчет по лимбу.
Угловая величина дуги, соответствующая одному делению шкалы лимба,
называется ценой деления лимба. Цена деления лимба технического
теодолита = 1 o
Лимб
Алидада
Отсчет по ГК 125°07‘, отсчет по ВК -5°38 ‘
Устройство зрительной трубы
Устройство зрительной трубы
Установка трубы для наблюдений складывается из установки ее
«по глазу» и «по предмету».
Установка трубы «по глазу»
заключается в получении резкого
изображения сетки нитей.
Выполняется перемещением
диоптрийного кольца.
Установка трубы «по предмету»
выполняется с помощью кремальеры,
при этом внутри трубы перемещается
фокусирующая линза (труба с
внутренней фокусировкой).
Уровни
Уровни служат для приведения отдельных осей и плоскостей
геодезических приборов в горизонтальное или вертикальное
положение.
Уровни бывают круглыми и цилиндрическими.
Современные теодолиты
Марки отечественных теодолитов,
оптикомеханическим заводом:
выпускаемых
Уральским
Современные теодолиты
Поверки теодолита
Поверки теодолита выполняют для контроля соблюдения в приборе
верного взаиморасположения его осей.
1. Поверка уровня. Ось цилиндрического уровня на алидаде
горизонтального круга должна быть перпендикулярна к оси вращения
алидады.
Вращением винтов
в противоположные
стороны выводим
пузырёк в нульпункт
Поворачиваем алидаду на 90°
и третьим подъемным винтом
выводим пузырек в нульпункт
Если при повороте еще на 90 o пузырёк уровня остался в нульпункте, то
требуемое условие выполнено – ось уровня перпендикулярна к оси
вращения алидады.
2. Поверка визирной оси. Визирная ось трубы должна быть
перпендикулярна к оси вращения трубы.
При «круге лево» наводятся на цель в плоскости
горизонта и снимается отсчет по лимбу ГК
При «круге право» наводятся на ту же
цель и снимается отсчет по лимбу ГК
Если С не превышает двойную точность по шкале прибора, то исправление не производится.
В нашем примере точность шкалы теодолита Т30 составляет 0,5′, и значение С > 1′ недопустимо. В таком случае необходимо
производить юстировку.
3. Поверка оси вращения трубы. Ось вращения трубы должна быть
перпендикулярна к оси вращения алидады.
Установив теодолит вблизи стены
здания, визируют на высоко расположенную под углом наклона 25 30º точку. Наклоняют трубу до
горизонтального положения и
отмечают на стене проекцию центра
сетки нитей.
Если изображения обеих проекций точки не
выходят за пределы биссектора сетки нитей,
требование считают выполненным
4. Поверка сетки нитей. Вертикальный штрих сетки нитей должен
быть перпендикулярен к оси вращения зрительной трубы.
В противном случае отверткой ослабляют четыре крепежных винта
окуляра, расположенных под колпачком, и поворачивают окулярную
часть трубы до совмещения вертикальной нити сетки с нитью отвеса,
после чего винты вновь закрепляют.
