Устройство вакуумного насоса: Принцип работы вакуумных насосов различных типов, их особенности

alexxlab | 12.03.2019 | 0 | Разное

Содержание

Принцип работы вакуумных насосов различных типов, их особенности

Основной принцип вакуумного насоса любого типа – это вытеснение. Он одинаковый у всех вакуумных насосов любого размера и любого способа применения. Другими словами, принцип действия вакуумного насоса сводится к удалению газовой смеси, пара, воздуха из рабочей камеры. В процессе вытеснения изменяется давление, и молекулы газа перетекают в требуемом направлении.

Навигация:

  1. Принцип работы водокольцевых вакуумных насосов
  2. Работа пластинчато-роторных насосов
  3. Принцип работы насоса ВВН

Два важных условия, которые должен выполнить насос – это создать вакуум определенной глубины, откачав газовую среду из необходимого пространства и сделать это в течении заданного времени. Если какое-то из этих условий не выполняется, то приходится подключать дополнительный вакуумный насос. Так, в случае необеспечения требуемого давления, но за нужный промежуток времени, подключается форвакуумный насос. Он дополнительно снижает давление, чтобы выполнились все необходимые условия. Этот принцип работы вакуумного насоса подобен последовательному подключению. И наоборот, если не обеспечивается скорость откачки, но при этом достигается нужная величина вакуума, то потребуется другой насос, который поможет достичь необходимый вакуум быстрее. Такой принцип работы вакуумного насоса схож с параллельным подключением.

Примечание. Глубина вакуума, создаваемого вакуумным насосом зависит от герметичности рабочего пространства, которое создают элементы насоса.

Чтобы создать хорошую герметичность рабочего пространства применяется специальное масло. Оно уплотняет зазоры и полностью их перекрывает. Вакуумный насос, имеющий такое устройство и принцип действия называется масляным. Если принцип вакуумного насоса не предусматривает использование масла, то он называется сухим. Преимуществом в использовании пользуются сухие вакуумные насосы, так как они не требуют обслуживания с заменой масла и так далее.

Кроме вакуумных насосов промышленного назначения, широкое применение получили небольшие насосы, которые можно использовать в домашних условиях. К ним относится ручной вакуумный насос для перекачки воды из скважин, водоемов, бассейнов и прочего. Принцип работы ручного вакуумного насоса разный, все зависит от его типа. Различаются такие виды ручных вакуумных насосов:

  1. Поршневой.
  2. Штанговый.
  3. Крыльчатый.
  4. Мембранный.
  5. Глубинный.
  6. Гидравлический.

Поршневой вакуумный насос работает за счет движения внутри него поршня с клапанами в середину корпуса. В результате давление уменьшается, и вода через нижний клапан поднимается вверх пока ручка поршня опускается вниз.

Штанговый вакуумный насос похож по принципу действия на поршневой, только роль поршня в корпусе выполняет очень вытянутая штанга.

Крыльчатый вакуумный насос имеет совсем другой принцип действия. Давление в рабочей камере насоса создается за счет движения рабочего колеса с лопастями (крыльчатка). При этом вода поднимается по стенке камеры, это повышает давление и, вода выплескивается наружу.

Более сложной конструкции является роторный вакуумный насос. Но эта сложность компенсируется тем, что в возможности насоса входит перекачка не только воды, но и более тяжелых масляных жидкостей. Давление в насосе создает ротор с тонкими пластинами, которые вращаются и с помощью центробежной силы втягивают жидкость в емкость, а потом физической силой выталкивает ее.

Мембранный вакуумный насос не имеет никаких трущихся частей, поэтому может использоваться для перекачки очень грязных смесей. С помощью внутреннего маятника и мембраны создается вакуум, который перемещает жидкость через корпус в необходимое место. Чтобы корпус не заклинивал от задержавшегося случайно мусора, насос оснащен специальными клапанами, которые очищают насос.

Глубинный вакуумный насос способен поднимать воду с очень большой глубины (до 30м). Принцип его работы такой же, как и у поршневого, но с очень длинным штоком.

Гидравлический вакуумный насос хорошо перекачивает вязкие вещества, но широкого применения он не получил. Более подробно принцип работы и устройство вакуумных насосов рассмотрим на отдельных его видах.

Принцип работы водокольцевых вакуумных насосов

Один из типов вакуумных насосов — водокольцевой вакуумный насос, принцип действия его основан на создании герметичности рабочего объема с помощью жидкости, а именно воды.

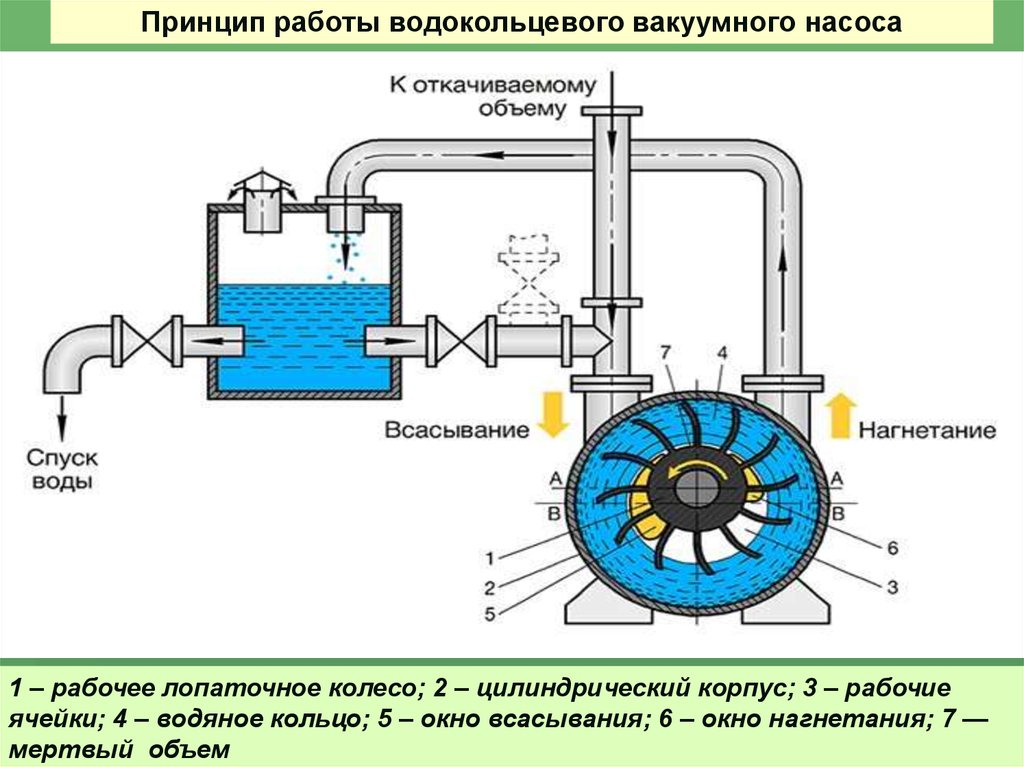

Рассмотрим подробно водокольцевой вакуумный насос и его принцип работы. Внутри корпуса водокольцевого насоса находится ротор, который смещен относительно центра немного вверх. На роторе размещено рабочее колесо с лопастями, вращающимися во время работы. Внутрь корпуса закачивается вода. При движении колеса лопасти захватывают воду и центробежной силой отбрасывают ее в сторону корпуса. Так как скорость вращения достаточно большая, то в результате образуется водяное кольцо по окружности корпуса. В середине корпуса получается свободное пространство, которое и будет так называемой рабочей камерой.

Примечание. Герметичность рабочей камеры обеспечивает окружающее ее водяное кольцо. Поэтому такие насосы и называются водокольцевыми вакуумными насосами.

Рабочая камера получается серпообразной формы, и она разделяется лопастями колеса на ячейки. Эти ячейки получаются разного размера. Во время движения газ перемещается поочередно по всем ячейкам, направляясь в сторону уменьшения объема и одновременно сжимаясь. Так происходит большое количество раз, газ сжимается до необходимой величины и выходит через нагнетательное отверстие. Когда газ проходит через рабочую камеру, он очищается и выходит наружу уже чистым. Это свойство оказывается очень полезным для откачивания загрязненных сред или насыщенных паром газовых сред.

Вакуумный насос во время работы постоянно теряет небольшое количество рабочей жидкости, поэтому в конструкции вакуумной системы предусмотрен резервуар для воды, которая потом по принципу работы возвращается назад в рабочую камеру. Это необходимо еще и потому, что молекулы газа сжимаясь отдают свою энергию воде, тем самым нагревая ее. И чтобы избежать перегрева насоса, вода охлаждается в таком отдельном резервуаре.

Подробно посмотреть, как устроен водокольцевой вакуумный насос и принцип его работы можно на видео, предложенном ниже.

Работа пластинчато-роторных насосов

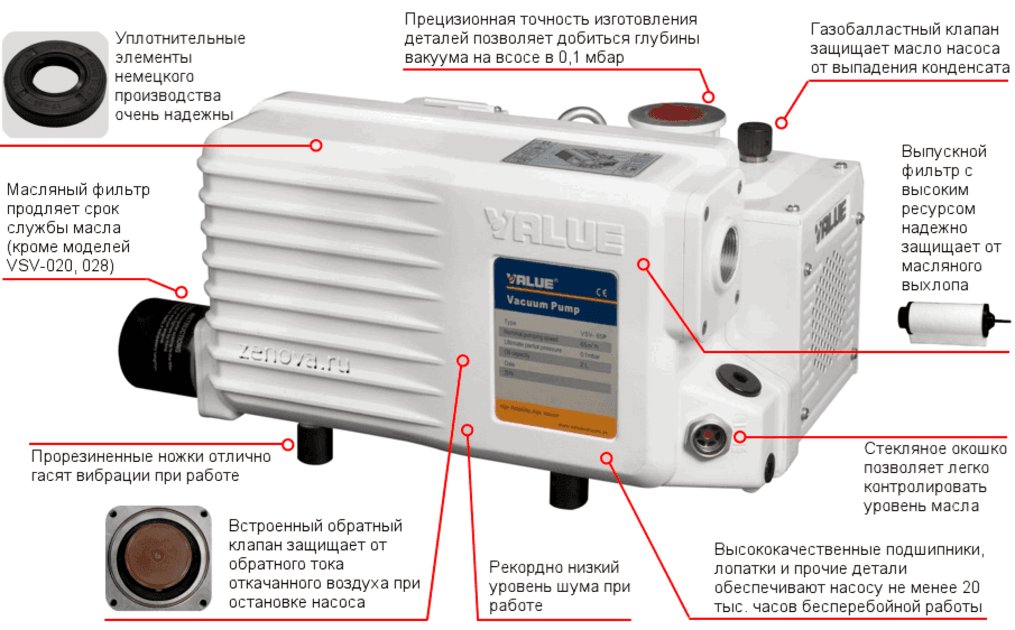

Пластинчато-роторный вакуумный насос относится к числу масляных насосов. В середине корпуса находится рабочая камера и ротор с отверстиями, который расположен эксцентрично. На роторе установлены лопатки, которые могут перемещаться по этим щелям под воздействием пружин.

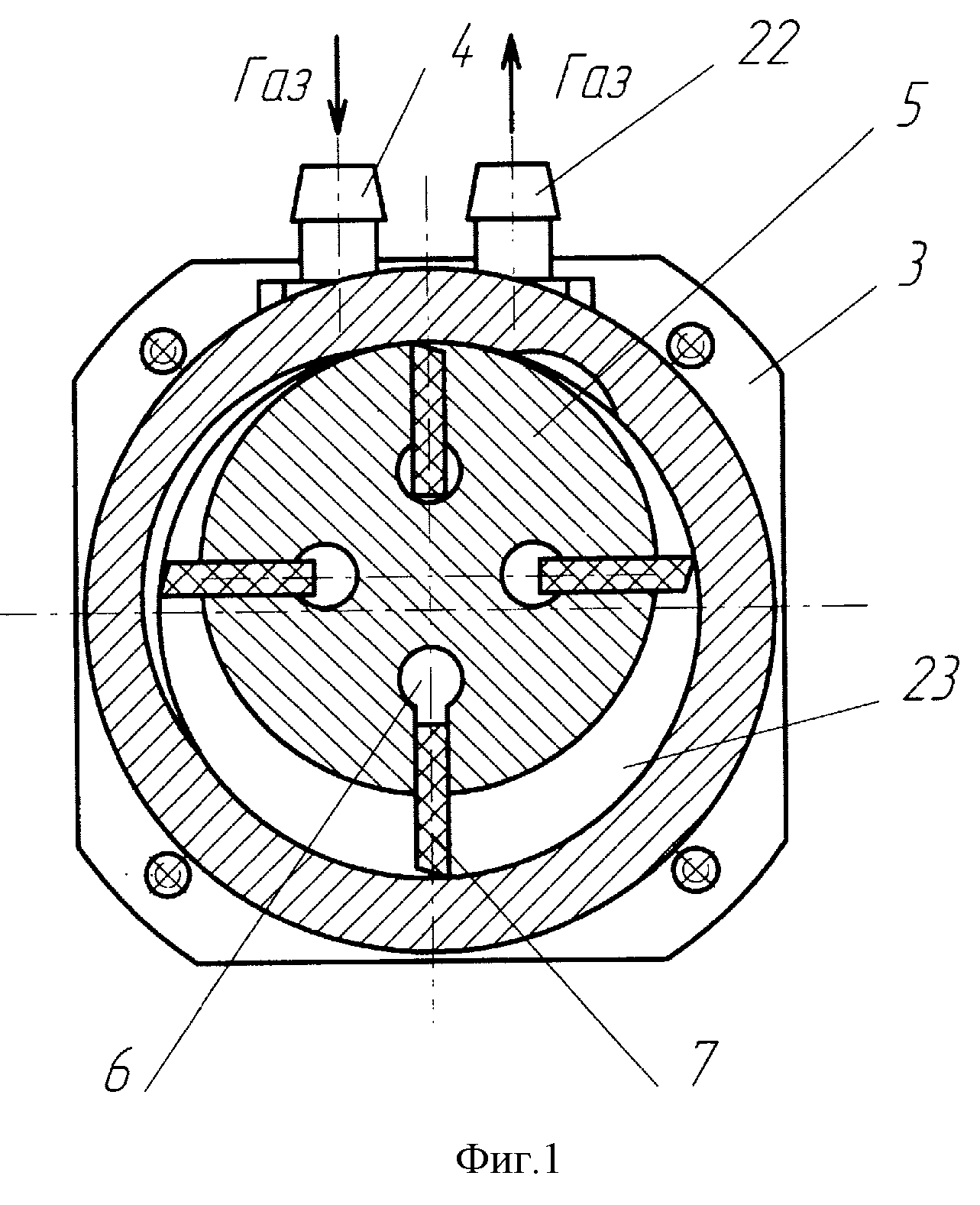

Рассмотрев устройство, теперь рассмотрим, какой имеют роторные вакуумные насосы принцип работы. Газовая смесь попадает в рабочую камеру через входное отверстие, продвигается по камере под воздействием вращающегося ротора и лопаток. Рабочая пластина, отталкиваясь пружиной от центра, прикрывает собой входное отверстие, уменьшается объем рабочей камеры, и газ начинает сжиматься.

Примечание. Во время сжатия газа возможно выпадение конденсата за счет насыщения пара.

Когда сжатый газ выходит наружу, вместе с ним выходит и образовавшийся конденсат. Этот конденсат может плохо повлиять на работу всего насоса, поэтому в конструкции пластинчато-роторных насосов еще необходимо предусматривать газобалластное устройство. Схематично посмотреть, как работает роторно-пластинчатый вакуумный насос, принцип работы его, можно на рисунке ниже на примере насоса Busch R5. Как уже упоминалось, пластинчато-роторный насос – это масляный насос. Масло необходимо, чтобы устранить все зазоры и щели между лопатками и корпусом, и между лопатками и ротором.

Масло в рабочей камере смешивается с воздушной средой, сжимается и выходит в масляную емкость. Воздушная смесь более легкая переходит в верхнюю камеру сепаратора, где она окончательно очищается от масла. А масло, вес которого больше, оседает в масляной емкости. Из сепаратора масло возвращается на впуск.

Примечание. Качественные насосы очищают воздух очень тщательно, потерь масла практически нет, поэтому подливать масло в такие насосы необходимо крайне редко.

Принцип работы насоса ВВН

ВВН — водяной вакуумный насос, принцип работы которого такой же, как у водокольцевого вакуумного насоса.

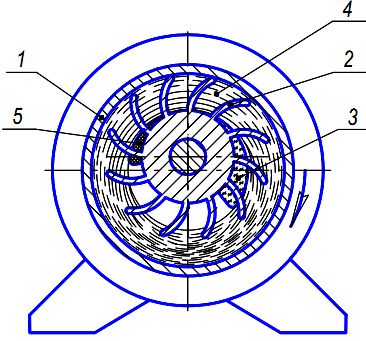

Рабочей жидкостью насосов ВВН является вода. На схеме можно увидеть простой принцип работы насоса ВВН.

Движение ротора насоса ВВН происходит непосредственно двигателем через муфту. Это обеспечивает большие обороты ротору, и как следствие, возможность получения вакуума. Правда, вакуум насосы ВВН могут создать только низкий, из-за этого их называют насосами низкого давления. Простые насосы ВВН могут откачивать газы, насыщенные парами, загрязненные среды, и при этом очищать их. Но состав должен быть неагрессивным, чтобы чугунные детали насоса не повредились в результате реакции с химическим составов газа. Поэтому существуют модели насосов ВВН, детали которых изготовлены из титанового сплава или сплава на основе никеля. Они могут откачивать смесь любого состава, не боясь возникновения повреждений. Насос ВВН, в силу своего принципа работы, выполняется только в горизонтальном исполнении, а газ поступает в камеру сверху по оси.



Принцип работы вакуумных насосов простыми словами

Общие сведения

Вакуумом (от лат. vacuum — пустота) называют состояние газа или пара при давлении ниже атмосферного.

Условно различают различные уровни вакуума:

  • Низкий – диапазон давления больше 100 Па
  • Среднее – диапазон давления больше 0,1 Па и меньше 100
  • Большое – диапазон давления от 10-5 Па до 0,1 Па
  • Сверхвысокое – давление больше 10-5 Па

При современном развитии оборудования, создать вакуум совсем несложно. Самый простой агрегат, способный создавать вакуум – это вакуумный насос.

Действие насоса всех видов основывается на одном принципе, а именно вытеснении. Оно лежит в основе работы всех насосов разных объемов и методах использования. Вытеснение подразумевает избавление от газа рабочего отсека. В ходе действия меняется давление, а газовые элементы движутся по правильной дороге. При современном развитии оборудования, создать вакуум совсем несложно. Самый простой агрегат, способный создавать вакуум – это вакуумный насос.

Есть типы насосов, используемые в повседневной жизни (например, удобное хранение одежды либо продление годности пищи). Найти надежное устройство для создания пространства с разряженным воздухом поможет знание принципа работы оборудования.

Эффективность насоса имеет прямую зависимость от качества действия вытеснительного принципа. На объем вакуума, который может быть создан в атмосфере замкнутого типа, влияет герметичность рабочего отсека. Она обеспечивается благодаря золотникам, рабочему колесу и пластине. Последние два элемента можно найти на внешней части вакуумного насоса.

Факторы, которые говорят о правильной работе вакуумного насоса

Есть два необходимых действия, которые должен выполнять абсолютно любой вакуумный насос. Он должен:

  1. Создавать вакуум заданной глубины во время откачивания газового элемента из необходимого пространства без перебоев;
  2. Выполнить первый пункт за четко определенное время.

При невыполнении какого-либо пункта возникнет необходимость подключения дополнительного насоса. Например, если за заданный отрезок времени не было обеспечено давление нужного объема, подключают насос форвакуумного типа. Он позволяет в нужном количестве снизить давление для обеспечения рабочей атмосферы. Этот принцип схож с последовательным подключением. Если не была получена нужная откачиваемая скорость, требуется подключение насоса, способного с большой скоростью создать нужный вакуум. Этот тип работы сравним с подключением параллельного типа.

На размер глубины, которую создал вакуум, влияет герметичность рабочей атмосферы. Ее обеспечивают насосные компоненты, а точнее масло специального типа. Масло позволяет не только сделать зазоры плотными, но и плотно их закрыть. Насос, который способен создавать вакуум и имеет такую конструкцию, считают масляным. Сухой насос же тот, что обеспечивает работу без масла. Более распространены в использовании именно сухие насосы, потому что они не требуют особого ухода.

Принцип работы вакуумного насоса бывает разным, так как каждый вид работает по-своему. Подробнее о видах вы можете прочитать про Виды вакуумных насосов.

Рассмотрим три самых популярных вида вакуумных насосов, используемых на производстве.

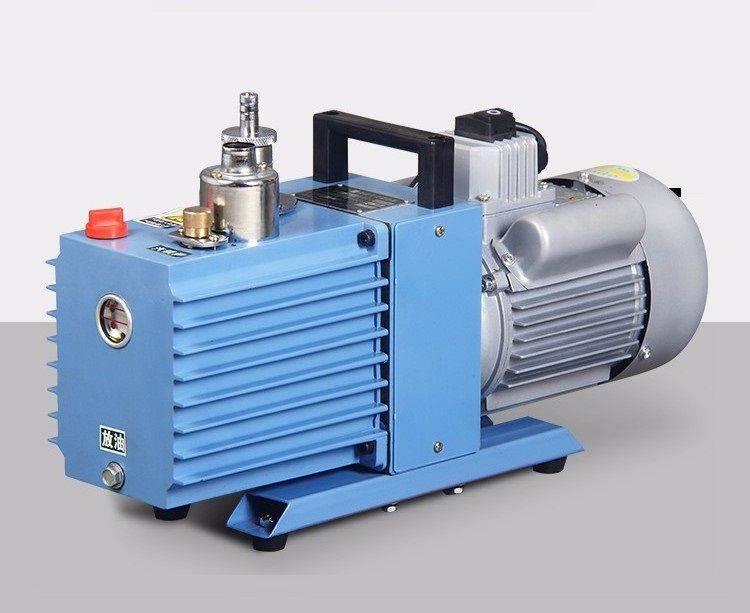

Пластинчато-роторные вакуумные насосы

Их также называют масляными. Разберем информацию об устройстве и принципе работы вакуумного насоса пластинчато-роторного типа.

Эти насосы вакуумного типа выглядят как старательно отшлифованный цилиндр, внутри которого располагается ротор. Зазор боковой части бывает разного размера, потому что ось внутренней его части и ротора не соприкасаются.

У ротора есть особенные двигательные пластинки. Благодаря своим пружинам они прилегают к корпусу. Таким образом происходит разделение пустой атмосферы на части переменного объема. Во время двигательной активности газовый элемент создает в патрубке приема разрежение. В напорном же – давление избытка.

В состав пластинок входят антифрикционные компоненты либо особенные маловязкие масла, так как необходимо уменьшить трение пластины. Это делает возможным появление вакуума большой силы. Однако перекачиваемые элементы должны быть чистыми.

Мембранные вакуумные насосы

Гибкая мембрана – это главная часть принципа действия мембранно-поршневого насоса. Мембрана связывается с механизмом рычага. Ее создают из новейших композитных компонентов, которые выдерживают механику. Крайние части мембраны крепко присоединяются к корпусной части, а центральная изгибается под воздействием электрического и пневматического привода. Таким образом поочередно уменьшается и увеличивается внутренняя часть камеры.

Объем изменяется совместно с процессами получения и выхода новых газовых элементов или жидкообразных. Когда противофаза совмещает действия двух мембранных компонентов, происходит режим непрекращающейся перекачки. Еще один элемент насоса, а именно клапаны, определяют верное направление потоков и распределительные мотивы. У механизма нет элементов, которые могут вращаться или испытывать силу трения и контактировать с качаемым продуктом.

Достоинства мембранно-поршневых насосов:

  • Герметичность
  • Использование в сухого режима в течение долгого промежутка времени
  • Использование пневматического привода во взрывоопасной среде
  • Экономичность.

Винтовые вакуумные насосы

Насосы винтового типа, также как и все остальные, действуют с помощью принципа вытеснения. Однако в отличие от других устройств, оно происходит по винту, который выполняет работу вращения. У насосов есть: привод, 1-2 ротова в форме винта и статор нужной формы. Перекачиваемый компонент не возвращается назад, потому что детали изготовлены с огромной точностью – это гарантирует высококачественные показатели насоса. В итоге появляется давление избытка, в приемной части – вакуум.

Плюсы винтовых насосов:

  • Минимальный шум
  • Перекачивание компонентов благодаря механике
  • Равномерные траты

Важно выбрать вид насоса по требованиям вашего предприятия и сферы. Для этого лучше обратится за консультацией к специалистам.

Выводы

Эта статья содержит в себе описание принципов работы некоторых видов вакуумных насосов. Мы разобрали информацию о работе пластинчато-роторных, мембранных, и винтовых вакуумных насосов. Мы осветили тему альтернативных видов устройств и правильность при покупке насоса. Надеемся, что наша статья помогла вам разобраться в работе этих устройств и правильном подборе насоса именно для ваших задач.

Устройство и применение вакуумных насосов

Вакуумные насосы применяются с целью:

  • произвести обезвоживание насыщенного материала;
  • отфильтровать жидкость от шлама;
  • использовать испарительную сушку или пневмотранспорт.

Такие вакуумные системы, к которым относятся и воздуходувки FPZ, применяются в различных отраслях. Основные сферы применения вакуумных насосов: бумажное производство, пищепром, химпром и паровые турбины.

Принципы работы вакуумного насоса

Естественная сила давления газа – это скорости его молекул, известные как кинетическая энергия газа. Давление вызывается молекулами газов, несущимися с высокой скоростью в случайных направлениях. Они ударяются о стенки сосуда, вызывая внутреннее давление, но могут также пробиваться через среду, содержащую воду или твердые частицы в суспензии, а затем заполнять входной фланец вакуумного насоса. Вакуумные насосы не тянут газ. Источником силы входящего воздуха в открытых вакуумных системах является местный атмосферный воздух, преобразованный в стандартные условия.

Работа системы вакуумного насоса обычно осуществляется через среду для обезвоживания влажной среды, создания фильтрационной корки, пневматического перемещения материалов по трубе в сборный резервуар или другого промышленного разделения материалов с использованием воздушного потока, перемещаемого дифференциальным давление. Вакуум создается в вакуумной камере, где насос собирает газ быстрее, чем газ при атмосферном давлении может попасть в камеру через ограниченное отверстие.

Трубка, соединяющая вакуумную камеру с системой вакуумного насоса, будет нести воздух и смесь твердых веществ, таких как вода или другие технологические взвешенные твердые частицы. Помните, что атмосферное давление воздуха на входе – это сила, толкающая технологический воздух к вакуумному насосу. Вакуумный насос предназначен для принудительного вытеснения сухого газа. Любая вода, проходящая по трубе, должна быть отделена в водоотделителе входящего газа

Смесь воздух-вода поступает в сепаратор и под действием силы тяжести направляется в нижнюю часть сепаратора, когда воздух выталкивается через верх. Так как входное отверстие сепаратор работает под вакуумом, вода должна выйти из сепаратора. Так работает вакуумное оборудование vacuumpumpshop.com.

Вакуумный насос – это устройство объемного вытеснения постоянного объема газа за раз. По такому определению, это устройство представляет собой компрессор газа с входным фланцем. Ни в одном языке нет слова, противоположного компрессору, поэтому инженеры говорят «вакуумный насос». Лопатки на роторе являются стенками цилиндров компрессора, а водяное кольцо обеспечивает поршни в цилиндрах. Ключом к работе вакуумного насоса является поток уплотнительной воды через насос. Часто задают вопрос: «Какой поток воды мне нужен?» Лучший ответ: «достаточно, чтобы установить максимально стабильный вакуум». Другими словами, слишком низкий уровень вакуума будет непостоянным, а слишком высокий просто вытолкнет лишнюю воду из выпускного отверстия без увеличения уровня.

Шаровой линейный регулирующий клапан должен иметь линейную чувствительность регулирования расхода с пропорциональной зависимостью между открытием клапана и расходом. Диаметр трубы следует выбирать в соответствии с максимальным расходом затворной воды, указанным производителем насоса. По прошествии многих лет эксплуатации количество воды необходимо будет увеличить, чтобы компенсировать материальные и габаритные потери насоса в секции уплотнения. По прошествии длительного времени, когда объем потока затворной воды известен, клапан регулирования линейного потока можно заменить на дифференциальный расходомер, который измеряет поток жидкости через трубы.

Схема вакуумного насоса. Работа и принцип действия вакуумных насосов

Оглавление:

  1. Схема работы вакуумного насоса

Принцип работы вакуумного насоса заключается в следующем: он работает по принципу вытеснения, который касается и объемных насосов тоже. Объем создаваемого вакуума полностью зависим от общей герметичности всего рабочего пространства. Именно поэтому эти устройства так востребованы на самых разных производствах и в быту тоже.

Если вас интересует водокольцевой вакуумный насос принцип работы которого заключается в том же, то важно отметить следующее, что этот агрегат можно отнести к насосам чрезвычайно низкого вакуума. Если вы хотите немедленно приобрести данное устройство, то вам, в первую очередь необходимо обратиться в наиболее популярные точки продаж этих аппаратов.

Водяной вакуумный насос принцип работы также очень востребован в силу своей особой конструкции, которая позволяет использовать его на разных видах промышленности, а также в бытовых целях тоже.

Роторные вакуумные насосы принцип работы заключается в том, что с его помощью легко получать даже довольно большой и внушительный вакуум. Существует несколько разновидностей этих устройств, которые бывают как одноступенчатые, так и двухступенчатые. Приобрести такие можно только у официальных представителей, которые отличаются необычайно высоким качеством.

Схема работы вакуумного насоса

Схема работы вакуумного насоса довольно понятна, поэтому они также применяются в разных сферах промышленности. Без этого оборудования на сегодняшний день очень сложно представить современное налаженное производство. Устройство и принцип работы вакуумного насоса дают возможность использовать его на разных производствах, включая полиграфию, медицину и прочее.

Пластинчато-роторный вакуумный насос принцип работы: двухступенчатые модели создают гораздо более низкое давление, в отличие от одноступенчатых. Помимо всего прочего, влияние балластного газа на конечное давление существенно ниже, поскольку он задействуется исключительно в случае возникновения очень высокого уровня давления. Паромасляный вакуумный насос принцип работы ничем не отличается от предыдущих, поэтому он также задействуется в разных отраслях.

Жидкостно-кольцевые вакуумные насосы – классическая вакуумная технология, остающаяся современной – News Detail

Maulburg, Germany Прогресс вакуумной технологии никогда не прекращался — она продолжала развиваться не только в недавнем прошлом, но и на протяжении десятилетий. Сегодня сухие винтовые вакуумные насосы используются в технологиях химической обработки и для многих других применений, а сухие кулачковые вакуумные насосы стали стандартным источником вакуума в целых отраслях промышленности. Роторные вакуумные насосы с масляной смазкой также актуальны во многих приложениях не в последнюю очередь благодаря их постоянному развитию. В своих областях применения эти вакуумные насосы обычно являются наиболее распространенными вакуумными насосами. Однако, несмотря на множество улучшений, новые разработки и дальнейшие усовершенствования, для ряда применений до сих пор сохраняется один принцип создания вакуума: жидкостно-кольцевой вакуумный насос.

Принцип, лежащий в основе работы жидкостно-кольцевого вакуумного насоса, был разработан еще в 1890 году как «водокольцевой насос». Благодаря своей функциональной и прочной конструкции жидкостно-кольцевые вакуумные насосы (рис. 1) подходят для создания вакуума, когда необходимо удалить рудничные газы или пары или когда в процессе сжатия внутри вакуумного насоса возникает тенденция к конденсации. Поэтому они идеально подходят для работы с влажными средами и, таким образом, используются для получения низкого вакуума в технологических процессах, химической промышленности, при производстве и переработке нефти, для вакуумирования конденсаторов паровых турбин, а также при производстве пластмасс и бумаги, в пищевой промышленности и для многих других промышленных применений.

Принцип действия
В качестве рабочей жидкости жидкостно-кольцевые вакуумные насосы используют воду или жидкость, совместимую с удаляемым газом или паром. Кроме того, используются этиленгликоль, минеральные масла или органические растворители, а также другие жидкости, уже являющиеся частью технологического процесса. Основной принцип одинаков для всех размеров и версий.

Рис. 2 Частичный разрез камеры сжатия жидкостно-кольцевого вакуумного насоса Dolphin (Source: Busch Dienste GmbH)

Эксцентрично установленная крыльчатка вращается внутри цилиндрического корпуса (рис. 2). Данный корпус наполняется рабочей жидкостью настолько, чтобы лопасти крыльчатки были погружены в жидкость. Вращение колеса крыльчатки и возникающая центробежная сила заставляют жидкость в корпусе сформировать так называемое жидкостное кольцо. Перекачиваемая среда перемещается в промежутках между лопастями и жидкостным кольцом. В результате эксцентрического вращения рабочего колеса изменяется объем указанных промежутков, что приводит к засасыванию газа, его сжатию и выбросу. Жидкостное кольцо уплотняет отдельные промежутки вплоть до цилиндра. Поэтому рабочую жидкость иногда называют уплотнительной жидкостью.

Механизм
Из-за использования рабочей жидкости этот механизм можно использовать только в диапазоне низкого вакуума. Причина этого в том, что достижимый уровень вакуума зависит от давления паров рабочей жидкости, постоянно прокачиваемой через вакуумный насос. Это позволяет использовать жидкостно-кольцевой вакуумный насос при относительно низких температурах, и, кроме того, сведено к минимуму повышение температуры среды при сжатии. Поэтому жидкостно-кольцевые вакуумные насосы идеально подходят для откачки паров и газов с высоким содержанием влаги. Низкие температуры в вакуумном насосе благоприятствуют конденсации технологических паров. В определенной степени это означает, что вакуумный насос дополнительно служит конденсатором, и, поскольку конденсация происходит при попадании смеси в вакуумный насос, объем резко уменьшается. Помимо эффекта конденсации, также возрастает номинальная скорость откачки.
Рабочая жидкость поглощает тепло сжатия, а поскольку жидкостно-кольцевые вакуумные насосы практически изотермичны, они обладают преимуществами при прокачке продуктов, чувствительных к температуре, таких как полимеры.
Одним из важных преимуществ жидкостно-кольцевых вакуумных насосов является возможность адаптации рабочей жидкости и материалов, используемых для компонентов, к прокачиваемой среде. Это также позволяет откачивать коррозионно-активные или взрывоопасные газы и пары. Благодаря низким рабочим температурам перекачивание взрывчатых материалов в любом случае может оказаться гораздо менее проблемным, чем при использовании других механических вакуумных насосов.

Конструкция
Основным различием является различие между одно- и двухступенчатыми жидкостно-кольцевыми вакуумными насосами. В одноступенчатой версии вышеописанный процесс сжатия выполняется в одной ступени сжатия. В двухступенчатом вакуумном насосе (рис. 3) прокачиваемая среда, предварительно сжатая в первой ступени, поступает во вторую ступень и снова сжимается. При использовании одноступенчатых жидкостно-кольцевых вакуумных насосов может быть достигнуто максимальное давление 130 гПа (мбар), а двухступенчатые версии позволяют достигать 33 гПа (мбар).

Рис. 3 Поток газа через двухступенчатый жидкостно-кольцевой вакуумный насос (Source: Busch Dienste GmbH)

Значительно могут различаться и размеры. Портфель компании Busch Vacuum Pumps and Systems содержит различные серии и версии жидкостно-кольцевых вакуумных насосов Dolphin, обеспечивающих скорость перекачки от 25 до 26 800 кубических метров в час.

Варианты
Подача и удаление рабочей жидкости может осуществляться следующими тремя способами:

1. Работа без рециркуляции — проточная работа
Это самый простой вариант применения жидкостно-кольцевого вакуумного насоса, используемый при наличии достаточного количества рабочей жидкости. Рабочая жидкость постоянно поступает в ступень сжатия. Затем жидкость отводится вместе с газом и конденсатом.

2. Незамкнутый контур подачи жидкости — частичная рециркуляция
В незамкнутом контуре (рис. 4) рабочая жидкость, выходящая из вакуумного насоса, отводится в отделитель жидкости вместе с газом. В нем жидкость и газ разделяются. Газ сбрасывается или переносится, а рабочая жидкость возвращается в вакуумный насос. Через отделитель жидкости в контур подается дополнительная свежая рабочая жидкость. Это гарантирует достаточное количество жидкости в контуре и то, что температура не будет повышаться. Такой тип незамкнутого контура позволяет сэкономить до 50 процентов жидкости по сравнению с работой без рециркуляции.

Рис. 4 Жидкостно-кольцевой вакуумный насос Dolphin с системой частичной рециркуляции (Source: Busch Dienste GmbH)

3. Замкнутый контур подачи жидкости — полная рециркуляция
В замкнутом контуре ниже вакуумного насоса по потоку также установлен отделитель жидкости (рис. 5). Газ отводится из отделителя, а рабочая жидкость, прежде чем снова попасть в вакуумный насос, проходит через теплообменник. Таким образом поддерживается постоянная температура рабочей жидкости. Это означает, что через отделитель жидкости понадобится добавлять только небольшое количество свежей жидкости. Поэтому мы рекомендуем использовать замкнутый контур всякий раз, когда достаточное количество рабочей жидкости недоступно или когда необходимо сохранить максимально возможное ее количество.

Рис. 5 Жидкостно-кольцевой вакуумный насос Dolphin с системой полной рециркуляции (Source: Busch Dienste GmbH)


Специализированные вакуумные системы
Жидкостно-кольцевые вакуумные насосы исключительно хорошо подходят для использования в качестве модулей вакуумных систем и установок. Более низкие предельные давления могут быть достигнуты в сочетании с газовыми, воздушными или паровыми эжекторами (струями) или вакуумными усилителями. Для вакуумных систем можно подобрать технически и экономически оптимальные решения, непосредственно оптимизированные для конкретного применения. Компания Busch Vacuum Pumps and Systems обладает многолетним опытом проектирования, конфигурирования и создания таких типов систем, применяемых по всему миру для экономичной и безопасной эксплуатации при химической обработке, добыче и переработке нефти, производстве электроэнергии и во многих других областях. Отдельные жидкостно-кольцевые вакуумные насосы Dolphin компании Busch доступны в различных версиях, сертифицированных ATEX.



Рис. 6 Вакуумная система с пятью одноступенчатыми жидкостно-кольцевыми вакуумными насосами Dolphin для дегазации технологической жидкости (Source: Busch Dienste GmbH)

какие виды и основные неисправности

Автомобильный вакуумный насос – такие устройства присутствуют в конструкции практически всех современных машин. Чаще всего их используют в качестве усилителя тормозной системы. Но эти устройства могут использоваться и для других целей, например, для управления турбонагнетателями либо для улучшения работы климат-контроля.

Принцип работы вакуумных насосов различных типов, их особенности

Принцип работы вакуумного насоса заключается в создании разрежения в определенной области. Устройства, которые применяют в автомобилестроении обычно рассчитаны на разрежение до 0,7-0,9 бар. Удаленный из вакуумной системы воздух затем поступает в картер коленвала либо подается к головке блока цилиндров.

Место размещения таких устройств чаще всего располагается рядом с головкой блока цилиндров либо непосредственно на ней. За счет этого достигается непрерывное снабжение устройства маслом, а в действие его приводит распредвал.

В зависимости от строения вакуумные насосы делят на виды:

1. Поршневые. Создают разрежение путем движения расположенного внутри корпуса устройства поршня и работы клапанов. Подвидом такой конструкции можно считать штанговые насосы, в них функцию поршня выполняет специальная штанга.

2. Мембранные. Вакуум создается при смещении внутреннего маятника и мембраны. За счет отсутствия трущихся частей практически не подвержен поломкам из-за загрязнений.

3. Пластинчатые. Высокая степень разрежения достигается за счет движения ротора с закрепленными на нем пластинами.

Поршневые и мембранные устройства сейчас применяют редко. В современных авто используют пластинчатые разновидности насосов либо комбинируют их с другими разновидностями (топливно/вакуумные, вакуумно/масляные).

Работает вакуумный усилитель тормоза следующим образом:

1. В обычном состоянии диафрагма, связанная с тормозным цилиндром прижата к стенке атмосферной части полости возвратной пружиной. При этом давление в камерах практически одинаковое (значительно ниже атмосферного), что обеспечивает работа следящего клапана.

2. При торможении усилие подается на диафрагму и смещает ее. В результате через перепускной клапан в атмосферную камеру попадает воздух. За счет разницы давлений он смещает перегородку между полостями, которая при смещении передает усилие на гидроцилиндр.

3. Когда водитель убирает ногу с тормозной педали возвратная пружина подает диафрагму назад. Это ведет к прижатию перегородки к стенке атмосферной полости, перекрытию перепускного клапана и вакуумированию всего внутреннего объема.

Разрежение при этом создается за счет работы поршня в цилиндре. В момент впуска топлива он опускается вниз, что создает область пониженного давления. Посредством шланга в нее откачивается воздух и вакуумной полости. В бензиновых моторах дополнительные насосы устанавливают редко, так как работы поршней достаточно для откачки воздуха, дополнительные насосы чаще используют в дизельных машинах.

Основные неисправности

Вакуумный насос входящий в состав тормозной системы автомобиля нередко выходит из строя. Это связано с тем, что устройство подвергается достаточно высоким нагрузкам, чувствительно к загрязнениям. Главные признаки неисправности:

1. Заметное снижение эффективности работы тормозов.

2. Двигатель начинает «троить».

3. Педаль тормоза начинает туго продавливаться.

Эти проблемы вызваны потерей герметичности в системе. Обычно возникают в результате повреждения шланга откачки воздуха, которые соединяет впускной коллектор и усилитель. Но бывают и другие неисправности:

1. Нарушение герметичности атмосферной либо вакуумной камерах.

2. Повреждения внутренних механизмов насоса.

3. Поломки клапанов.

4. Выход из строя возвратной пружины.

Важно понимать, что даже если насос полностью прекратит функционировать тормозная система останется работоспособной. Но ее работа заметно ухудшиться, что может стать причиной серьезной аварии в результате потери управления транспортным средством.

При первых признаках неисправности необходимо провести диагностику работы вакуумной системы. Даже не обладая серьезными навыками можно выполнить поверхностный осмотр, что позволит обнаружить повреждения шланга либо нарушения целостности корпуса. Но для поиска более серьезных неисправностей лучше обратиться в специализированный центр.

Заключение

Чаще всего неисправности усилителя тормозов легко исправить заменой износившейся части. Но если был поврежден корпус – придется заменить весь узел. Также полная замена рекомендуется после ремонта поврежденного двигателя так как работа насоса тесно связана с ним. Это позволит в дальнейшем избежать нанесения косвенного ущерба тормозной и двигательной системе.

Устройство, принцип работы вакуумного насоса и его типы

Оглавление:

  1. Устройство водокольцевого вакуумного насоса
  2. Устройство вакуумного насоса КО 503
  3. Вакуумный водокольцевой насос ВВН
  4. Устройство ручного вакуумного насоса

Устройство вакуумного насоса, можно объяснить просто и доступно. Его принцип работы, заключается, в создании, внутри рабочего пространства агрегата — вакуума(разрежения). Затем, насос, в зависимости от предназначения, выкачивает пар, газ или парогазовую смесь. Это зависит от того, для каких целей предназначен вакуумный насос. К примеру, водокольцевой вакуумный насос, на производстве, устанавливают для создания вакуума, что служит основой, для заливки насосов, если они расположены, выше камер с жидкостью. Тогда, без вакуумного агрегата, не обойтись.

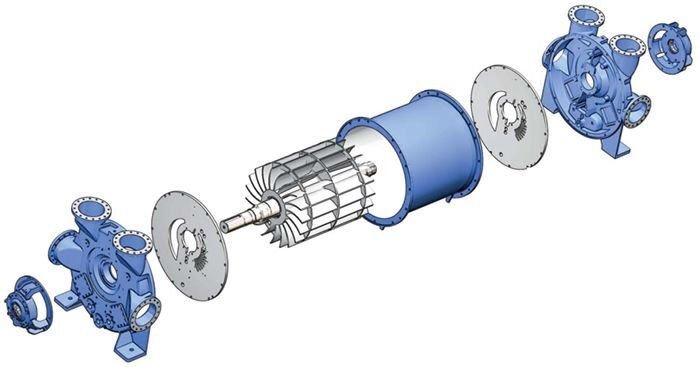

Устройство водокольцевого вакуумного насоса

Важная деталь, в водокольцевом вакуумном агрегате — круглый барабан, внутри которого вращается ротор с лопатками. Он приводится, в действие электрическим двигателем. Когда ротор начинает крутиться, то вода находящаяся, в барабане, под воздействием центробежной силы отбрасывается, непосредственно к стенкам барабана, а под ротором создается полость разрежения или другими словами — вакуума, что дает возможность, через всасывающий патрубок затягивать газ или воду (это уже зависит от того, для чего предназначен агрегат).

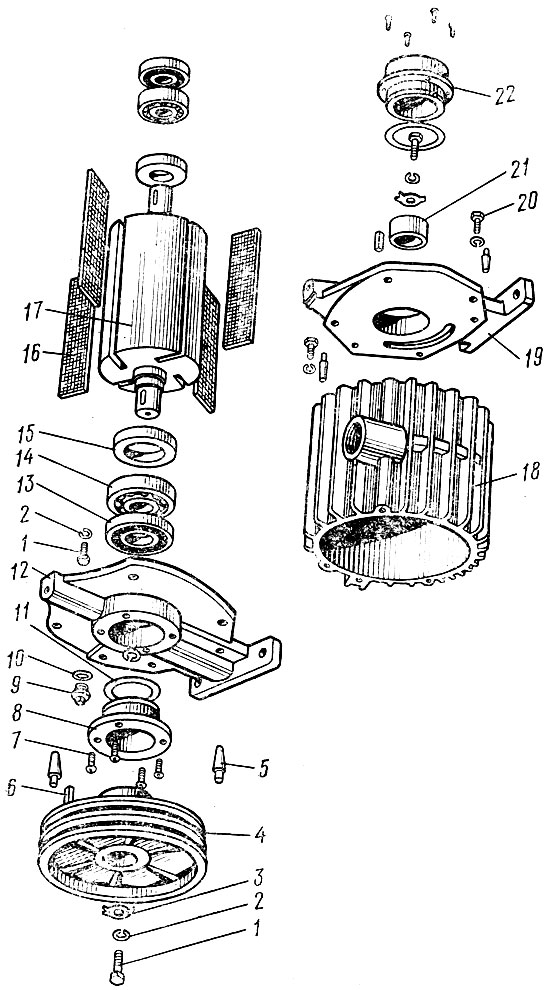

Устройство вакуумного насоса КО 503

Простейшее объяснение, к устройству вакуумного агрегата, можно сформулировать, в несколько строк.

Состоит он из чугунного корпуса, с двух сторон закрытого передней и задней крышкой. Внутри корпуса расположен эксцентрично расположенный ротор с лопатками, который предназначен для создания разрежения (вакуума), в нагнетательном патрубке, посредством вращения ротора с лопатками. Ротор приводится во вращение электрическим двигателем.

Смазка насоса принудительная. Важно отметить, что отработку масло, для заливки, в подшипники, применять нельзя.

Следует помнить, что в самая частая причина выхода, из строя насоса — так называемое «заклинивание» рабочего колеса. Оно бывает вызвано, попаданием посторонних предметов, во всасывающий патрубок.

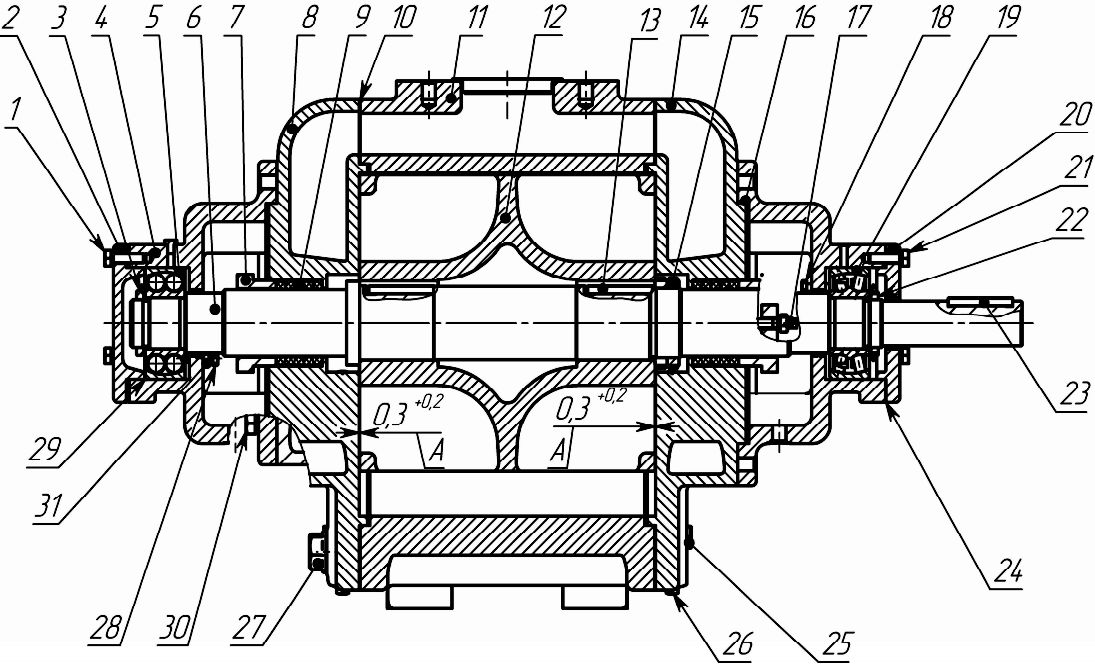

Вакуумный водокольцевой насос ВВН

Их применяют, на производстве, так как они предназначены для выкачивания газа, пара или парогазовых смесей, с примесями, которые не вступают в агрессивное взаимодействие с чугуном. Говоря простым языком — не разрушают его.

Особенность вакуумного водокольцевого насоса ВВН, заключается в простоте устройства и эксплуатации этого типа насоса, применяемого, практически, во всех производствах легкой и тяжелой промышленности.

Исключение составляют водно-газовые смеси, работать насосами ВВН, в этом случае, категорически запрещено.

Устройство ручного вакуумного насоса

Агрегат применяется для откачки газов и паров.Востребован он, как в промышленности, в быту. Ручной вакуумный насос, может быть представлен в самых разных вариантах. Простейшее устройство, когда за основу, берут автомобильный насос и видоизменяют его собственными руками. А сделать это, совсем не сложно. Раскручивается насос, предназначенный для авто, а затем меняется расположение манжета на 180 градусов. После изменения, он собирается вновь. После этого, насос сможет втягивать любое вещество, так как была развернута манжета. Возможности насоса — втягивание вещества, примерно 80 %, от всего объема устройства.

Как они работают и побочные эффекты

Вакуумное сужающее устройство (VCD) – это внешний насос с лентой на нем, который мужчина с эректильной дисфункцией может использовать для получения и поддержания эрекции.

VCD состоит из акрилового цилиндра с помпой, которую можно прикрепить непосредственно к концу полового члена. На другой конец цилиндра накладывается стяжное кольцо или лента, которая прикладывается к корпусу. Цилиндр и насос используются для создания вакуума, который помогает пенису стать эрегированным; лента или стягивающее кольцо используются для поддержания эрекции.

Как работают вакуумные сужающие устройства?

Чтобы использовать вакуумное сужающее устройство:

  • Поместите насос, который может накачивать вручную или работать от батарей, на пенис.
  • Выкачать воздух из цилиндра, чтобы создать вакуум. Вакуум втягивает кровь в стержень полового члена, заставляя его набухать и становиться эрегированным.
  • После того, как половой член находится в эрекции, с помощью лубриканта сдвиньте фиксирующую ленту вниз на нижний конец полового члена.
  • Снимите насос после сброса вакуума.
Продолжение

Можно попытаться совершить половой акт с наложенной стягивающей лентой для поддержания эрекции. Повязку можно безопасно оставить на срок до 30 минут, чтобы обеспечить успешный половой акт.

Убедитесь, что устройства, принесенные без рецепта, содержат функцию «быстрого отсоединения», поскольку были сообщения о травмах полового члена из-за устройств, которые не выпускали вакуум по требованию или выпускали его слишком медленно.

Насколько хорошо работают вакуумные сужающие устройства?

Исследования показывают, что около 50% -80% мужчин удовлетворены результатами VCD. Как и в случае любого другого метода лечения эректильной дисфункции (ЭД), степень удовлетворенности со временем может снижаться.

Кому следует рассмотреть возможность использования вакуумного сужающего устройства?

Вакуумные сужающие устройства безопасны и могут использоваться пациентами с ЭД, вызванной множеством состояний, в том числе:

  • Плохое кровоснабжение полового члена
  • Диабет
  • Операция по поводу рака простаты или толстой кишки
  • Психологические проблемы, такие как беспокойство или депрессия

Вакуумные сужающие устройства не должны использоваться мужчинами, у которых может быть значительное врожденное нарушение свертываемости крови или расстройство, которое предрасполагает их к состоянию, называемому приапизмом (длительная, иногда болезненная эрекция, длящаяся более нескольких часов).Примеры включают серповидно-клеточную анемию, некоторые формы лейкемии и другие заболевания крови.

Продолжение

Использование вакуумных сужающих устройств у полных мужчин может быть затруднено из-за наличия жировой ткани в нижней части живота. Важно обеспечить хорошее прилегание к коже.

Кроме того, для мужчин, перенесших операцию на предстательной железе, рекомендуется режим использования вакуумного устройства – четыре или пять раз в день – для увеличения притока крови к половому члену. На работу может уйти несколько месяцев.Обсудите со своим урологом особенности этого протокола.

Каковы побочные эффекты вакуумных сужающих устройств?

Эрекция, полученная с помощью вакуумного сужающего устройства, отличается от эрекции, достигнутой естественным путем. Пенис имеет тенденцию быть пурпурного цвета, может быть холодным или онемевшим. Другие побочные эффекты могут включать:

  • Черно-синяя отметина или небольшой участок синяка на стержне полового члена. Обычно это безболезненно и проходит через несколько дней.
  • Снижение силы эякуляции. Суживающая полоса удерживает эякулят или сперму во время оргазма. Это не опасно и обычно не вызывает боли. Сперма обычно будет вытекать после снятия сужения. Как правило, это не мешает получению удовольствия от оргазма или оргазма.

Сколько стоит вакуумное сужающее устройство?

Вакуумные сужающие устройства стоят от 300 до 500 долларов в зависимости от марки и типа.Версии с батарейным питанием, как правило, дороже, но и работают немного быстрее. Устройства с батарейным питанием особенно полезны для мужчин, у которых нет хорошей силы рук или координации или которые страдают артритом.

В настоящее время на рынке имеется несколько эффективных устройств. Некоторые из этих устройств можно приобрести без рецепта.

Покрывает ли страхование вакуумные сужающие устройства?

Большинство страховых полисов, включая Medicare, покрывают по крайней мере часть затрат на вакуумное сужающее устройство, особенно если медицинская причина ЭД была документально подтверждена.Однако Medicaid не распространяется на устройство, за исключением чрезвычайных обстоятельств в определенных штатах.

.

7 лучших насосов для пениса

Мы включаем продукты, которые, по нашему мнению, будут полезны нашим читателям. Если вы совершаете покупку по ссылкам на этой странице, мы можем получить небольшую комиссию. Вот наш процесс.

Эректильная дисфункция (ЭД) определяется как трудность в достижении или поддержании эрекции, достаточной для сексуальной активности. Вакуумные эректильные устройства (ВЭП), также называемые помпами для полового члена, являются немедикаментозными вариантами лечения ЭД.Эти устройства могут помочь человеку с ЭД вести полноценную половую жизнь.

ED чаще всего встречается у мужчин в возрасте от 40 до 70 лет. Следующие факторы увеличивают риск ЭД у человека:

  • Основные заболевания
  • прием определенных лекарств
  • психические расстройства
  • избыточный вес или ожирение
  • история курения

В этой статье обсуждаются семь лучших доступных насосов для пениса Cегодня.

Люди с ЭД могут испытывать:

  • время от времени трудности с эрекцией
  • трудности с поддержанием эрекции во время секса
  • полная неспособность достичь эрекции

Помпа для полового члена может устранить симптомы ЭД.Устройство состоит из следующих элементов:

  • трубка
  • уплотнительное кольцо
  • аккумуляторный или механический насос

Насос создает вакуум внутри трубки, который стимулирует приток крови к половому члену. Повышенный кровоток вызывает эрекцию.

Чтобы использовать помпу для полового члена:

  1. Вставьте половой член в трубку.
  2. Включите устройство, если оно работает от аккумулятора, или сожмите ручной насос, чтобы удалить воздух из трубки.
  3. Кровеносные сосуды в половом члене начнут расширяться, поскольку помпа откачивает воздух изнутри трубки.Для достижения эрекции может потребоваться несколько минут.
  4. После того, как половой член эрегирован, сдвиньте сужающее кольцо вниз к основанию.
  5. Удалите трубку из полового члена.

Механические насосы и насосы для полового члена с питанием от батарей просты в использовании и обеспечивают эрекцию, которая может длиться до 30 минут.

Помпа для полового члена не может увеличить размер полового члена.

Важно отметить, что сужающие кольца не следует оставлять более чем на 30 минут за раз, чтобы избежать травмы полового члена.

В этом разделе описаны некоторые ручные помпы для полового члена, представленные на рынке сегодня.

Некоторые из этих устройств можно купить без рецепта в большинстве аптек. Однако некоторые насосы для полового члена требуют рецепта, который можно получить у врача или уролога.

1. Стандартное ручное вакуумное устройство для монтажа Encore

Руководство Encore VED состоит из следующего:

  • пластиковая трубка
  • четыре натяжных ремня
  • ручной насос
  • конусообразный аппликатор колец
  • выталкиватель колец
  • смазка
  • Защитный кожух

Защитный кожух с устройством предотвращает втягивание кожи и лобковых волос в вакуумную трубку.

Хотя трубка должна подходить большинству мужчин, люди могут выбрать «насос увеличенного размера для пениса», если обычная трубка слишком мала.

Его можно купить здесь.

2. Система для лечения эректильной дисфункции SOMAerectStf

В данном руководстве VED от Augusta Medical Systems есть трубки трех размеров, поэтому люди могут выбрать тот, который им больше всего подходит.

Использование трубки подходящего размера может помочь предотвратить засасывание кожи и лобковых волос в трубку без необходимости использования защитного кожуха.

Этот VED также включает:

  • многочисленные натяжные кольца
  • загрузочный конус
  • руководство по размеру
  • учебное руководство
  • чемодан для переноски

Augusta Medical Systems предлагает пожизненную гарантию на свою продукцию.

Его можно купить здесь.

3. MVP 700 Penile Pump – Standard Набор Pos-T-VAC

Pos-T-Vac разработал это руководство VED в сотрудничестве с сертифицированным урологом.

MVP 700 поставляется с адаптерами трех размеров, которые можно прикрепить к вакуумной трубке.Адаптеры размера могут обеспечить больший комфорт и улучшить вакуумное уплотнение.

Его можно купить здесь.

4. Pos-T-Vac Erect Vac Max MVP

Руководство VED для медицинского применения Pos-T-Vac бесшумно и дискретно. Подпружиненный насос имеет внутренние и внешние предохранительные клапаны. Вакуум может достигать 17 дюймов.

Его можно купить здесь.

В этом разделе описаны некоторые доступные для покупки насосы для полового члена с батарейным питанием.

5.Вакуумное монтажное устройство Encore Deluxe

Encore deluxe VED, сменный ручной насос с питанием от батареи, включает:

  • пластиковую трубку
  • семь колец разного размера
  • смазку
  • руководство пользователя
  • чемодан для переноски

Его можно приобрести здесь .

6. Система вакуумного монтажного устройства Unysen Health (VED)

VED Unysen Health с питанием от батареи включает в себя следующее:

  • прочная поликарбонатная трубка
  • насос с питанием от батареи
  • смазка
  • руководство пользователя
  • чемодан для переноски

Unysen Health предлагает 30-дневную политику возврата и 1-летнюю ограниченную гарантию на этот продукт.

Его можно купить здесь.

7. BOS-2000-2 Аккумуляторная вакуумная насосная система для пениса ED

В насосе BOS-2000-2 используются две батареи AA. Насос имеет внутренние и внешние предохранительные клапаны.

В стандартный комплект входят:

  • насос с батарейным питанием
  • вакуумная трубка
  • три сжимающих кольца
  • аппликатор колец
  • смазка
  • сумка для переноски

Его можно приобрести здесь.

ED – обычное состояние. Трудно получить точную оценку его распространенности. Однако более раннее исследование 2002 года оценило ЭД в диапазоне от 2% у мужчин в возрасте до 40 лет до 86% у мужчин в возрасте 80 лет и старше.

Есть несколько эффективных вариантов лечения для людей с ЭД. К ним относятся пероральные препараты, гормональная терапия, инъекции полового члена и имплантаты полового члена.

Помпа для полового члена – это простое, безопасное и эффективное немедикаментозное лечение ЭД. Насосы для пениса можно приобрести без рецепта в местных аптеках и в Интернете.

Страховые компании могут частично или полностью покрыть стоимость помпы для полового члена, если врач пропишет это устройство.

7 лучших насосов для пениса

Мы включаем продукты, которые, по нашему мнению, будут полезны нашим читателям. Если вы совершаете покупку по ссылкам на этой странице, мы можем получить небольшую комиссию. Вот наш процесс.

Эректильная дисфункция (ЭД) определяется как трудность в достижении или поддержании эрекции, достаточной для сексуальной активности. Вакуумные эректильные устройства (ВЭП), также называемые помпами для полового члена, являются немедикаментозными вариантами лечения ЭД.Эти устройства могут помочь человеку с ЭД вести полноценную половую жизнь.

ED чаще всего встречается у мужчин в возрасте от 40 до 70 лет. Следующие факторы увеличивают риск ЭД у человека:

  • Основные заболевания
  • прием определенных лекарств
  • психические расстройства
  • избыточный вес или ожирение
  • история курения

В этой статье обсуждаются семь лучших доступных насосов для пениса Cегодня.

Люди с ЭД могут испытывать:

  • время от времени трудности с эрекцией
  • трудности с поддержанием эрекции во время секса
  • полная неспособность достичь эрекции

Помпа для полового члена может устранить симптомы ЭД.Устройство состоит из следующих элементов:

  • трубка
  • уплотнительное кольцо
  • аккумуляторный или механический насос

Насос создает вакуум внутри трубки, который стимулирует приток крови к половому члену. Повышенный кровоток вызывает эрекцию.

Чтобы использовать помпу для полового члена:

  1. Вставьте половой член в трубку.
  2. Включите устройство, если оно работает от аккумулятора, или сожмите ручной насос, чтобы удалить воздух из трубки.
  3. Кровеносные сосуды в половом члене начнут расширяться, поскольку помпа откачивает воздух изнутри трубки.Для достижения эрекции может потребоваться несколько минут.
  4. После того, как половой член эрегирован, сдвиньте сужающее кольцо вниз к основанию.
  5. Удалите трубку из полового члена.

Механические насосы и насосы для полового члена с питанием от батарей просты в использовании и обеспечивают эрекцию, которая может длиться до 30 минут.

Помпа для полового члена не может увеличить размер полового члена.

Важно отметить, что сужающие кольца не следует оставлять более чем на 30 минут за раз, чтобы избежать травмы полового члена.

В этом разделе описаны некоторые ручные помпы для полового члена, представленные на рынке сегодня.

Некоторые из этих устройств можно купить без рецепта в большинстве аптек. Однако некоторые насосы для полового члена требуют рецепта, который можно получить у врача или уролога.

1. Стандартное ручное вакуумное устройство для монтажа Encore

Руководство Encore VED состоит из следующего:

  • пластиковая трубка
  • четыре натяжных ремня
  • ручной насос
  • конусообразный аппликатор колец
  • выталкиватель колец
  • смазка
  • Защитный кожух

Защитный кожух с устройством предотвращает втягивание кожи и лобковых волос в вакуумную трубку.

Хотя трубка должна подходить большинству мужчин, люди могут выбрать «насос увеличенного размера для пениса», если обычная трубка слишком мала.

Его можно купить здесь.

2. Система для лечения эректильной дисфункции SOMAerectStf

В данном руководстве VED от Augusta Medical Systems есть трубки трех размеров, поэтому люди могут выбрать тот, который им больше всего подходит.

Использование трубки подходящего размера может помочь предотвратить засасывание кожи и лобковых волос в трубку без необходимости использования защитного кожуха.

Этот VED также включает:

  • многочисленные натяжные кольца
  • загрузочный конус
  • руководство по размеру
  • учебное руководство
  • чемодан для переноски

Augusta Medical Systems предлагает пожизненную гарантию на свою продукцию.

Его можно купить здесь.

3. MVP 700 Penile Pump – Standard Набор Pos-T-VAC

Pos-T-Vac разработал это руководство VED в сотрудничестве с сертифицированным урологом.

MVP 700 поставляется с адаптерами трех размеров, которые можно прикрепить к вакуумной трубке.Адаптеры размера могут обеспечить больший комфорт и улучшить вакуумное уплотнение.

Его можно купить здесь.

4. Pos-T-Vac Erect Vac Max MVP

Руководство VED для медицинского применения Pos-T-Vac бесшумно и дискретно. Подпружиненный насос имеет внутренние и внешние предохранительные клапаны. Вакуум может достигать 17 дюймов.

Его можно купить здесь.

В этом разделе описаны некоторые доступные для покупки насосы для полового члена с батарейным питанием.

5.Вакуумное монтажное устройство Encore Deluxe

Encore deluxe VED, сменный ручной насос с питанием от батареи, включает:

  • пластиковую трубку
  • семь колец разного размера
  • смазку
  • руководство пользователя
  • чемодан для переноски

Его можно приобрести здесь .

6. Система вакуумного монтажного устройства Unysen Health (VED)

VED Unysen Health с питанием от батареи включает в себя следующее:

  • прочная поликарбонатная трубка
  • насос с питанием от батареи
  • смазка
  • руководство пользователя
  • чемодан для переноски

Unysen Health предлагает 30-дневную политику возврата и 1-летнюю ограниченную гарантию на этот продукт.

Его можно купить здесь.

7. BOS-2000-2 Аккумуляторная вакуумная насосная система для пениса ED

В насосе BOS-2000-2 используются две батареи AA. Насос имеет внутренние и внешние предохранительные клапаны.

В стандартный комплект входят:

  • насос с батарейным питанием
  • вакуумная трубка
  • три сжимающих кольца
  • аппликатор колец
  • смазка
  • сумка для переноски

Его можно приобрести здесь.

ED – обычное состояние. Трудно получить точную оценку его распространенности. Однако более раннее исследование 2002 года оценило ЭД в диапазоне от 2% у мужчин в возрасте до 40 лет до 86% у мужчин в возрасте 80 лет и старше.

Есть несколько эффективных вариантов лечения для людей с ЭД. К ним относятся пероральные препараты, гормональная терапия, инъекции полового члена и имплантаты полового члена.

Помпа для полового члена – это простое, безопасное и эффективное немедикаментозное лечение ЭД. Насосы для пениса можно приобрести без рецепта в местных аптеках и в Интернете.

Страховые компании могут частично или полностью покрыть стоимость помпы для полового члена, если врач пропишет это устройство.

7 лучших насосов для пениса

Мы включаем продукты, которые, по нашему мнению, будут полезны нашим читателям. Если вы совершаете покупку по ссылкам на этой странице, мы можем получить небольшую комиссию. Вот наш процесс.

Эректильная дисфункция (ЭД) определяется как трудность в достижении или поддержании эрекции, достаточной для сексуальной активности. Вакуумные эректильные устройства (ВЭП), также называемые помпами для полового члена, являются немедикаментозными вариантами лечения ЭД.Эти устройства могут помочь человеку с ЭД вести полноценную половую жизнь.

ED чаще всего встречается у мужчин в возрасте от 40 до 70 лет. Следующие факторы увеличивают риск ЭД у человека:

  • Основные заболевания
  • прием определенных лекарств
  • психические расстройства
  • избыточный вес или ожирение
  • история курения

В этой статье обсуждаются семь лучших доступных насосов для пениса Cегодня.

Люди с ЭД могут испытывать:

  • время от времени трудности с эрекцией
  • трудности с поддержанием эрекции во время секса
  • полная неспособность достичь эрекции

Помпа для полового члена может устранить симптомы ЭД.Устройство состоит из следующих элементов:

  • трубка
  • уплотнительное кольцо
  • аккумуляторный или механический насос

Насос создает вакуум внутри трубки, который стимулирует приток крови к половому члену. Повышенный кровоток вызывает эрекцию.

Чтобы использовать помпу для полового члена:

  1. Вставьте половой член в трубку.
  2. Включите устройство, если оно работает от аккумулятора, или сожмите ручной насос, чтобы удалить воздух из трубки.
  3. Кровеносные сосуды в половом члене начнут расширяться, поскольку помпа откачивает воздух изнутри трубки.Для достижения эрекции может потребоваться несколько минут.
  4. После того, как половой член эрегирован, сдвиньте сужающее кольцо вниз к основанию.
  5. Удалите трубку из полового члена.

Механические насосы и насосы для полового члена с питанием от батарей просты в использовании и обеспечивают эрекцию, которая может длиться до 30 минут.

Помпа для полового члена не может увеличить размер полового члена.

Важно отметить, что сужающие кольца не следует оставлять более чем на 30 минут за раз, чтобы избежать травмы полового члена.

В этом разделе описаны некоторые ручные помпы для полового члена, представленные на рынке сегодня.

Некоторые из этих устройств можно купить без рецепта в большинстве аптек. Однако некоторые насосы для полового члена требуют рецепта, который можно получить у врача или уролога.

1. Стандартное ручное вакуумное устройство для монтажа Encore

Руководство Encore VED состоит из следующего:

  • пластиковая трубка
  • четыре натяжных ремня
  • ручной насос
  • конусообразный аппликатор колец
  • выталкиватель колец
  • смазка
  • Защитный кожух

Защитный кожух с устройством предотвращает втягивание кожи и лобковых волос в вакуумную трубку.

Хотя трубка должна подходить большинству мужчин, люди могут выбрать «насос увеличенного размера для пениса», если обычная трубка слишком мала.

Его можно купить здесь.

2. Система для лечения эректильной дисфункции SOMAerectStf

В данном руководстве VED от Augusta Medical Systems есть трубки трех размеров, поэтому люди могут выбрать тот, который им больше всего подходит.

Использование трубки подходящего размера может помочь предотвратить засасывание кожи и лобковых волос в трубку без необходимости использования защитного кожуха.

Этот VED также включает:

  • многочисленные натяжные кольца
  • загрузочный конус
  • руководство по размеру
  • учебное руководство
  • чемодан для переноски

Augusta Medical Systems предлагает пожизненную гарантию на свою продукцию.

Его можно купить здесь.

3. MVP 700 Penile Pump – Standard Набор Pos-T-VAC

Pos-T-Vac разработал это руководство VED в сотрудничестве с сертифицированным урологом.

MVP 700 поставляется с адаптерами трех размеров, которые можно прикрепить к вакуумной трубке.Адаптеры размера могут обеспечить больший комфорт и улучшить вакуумное уплотнение.

Его можно купить здесь.

4. Pos-T-Vac Erect Vac Max MVP

Руководство VED для медицинского применения Pos-T-Vac бесшумно и дискретно. Подпружиненный насос имеет внутренние и внешние предохранительные клапаны. Вакуум может достигать 17 дюймов.

Его можно купить здесь.

В этом разделе описаны некоторые доступные для покупки насосы для полового члена с батарейным питанием.

5.Вакуумное монтажное устройство Encore Deluxe

Encore deluxe VED, сменный ручной насос с питанием от батареи, включает:

  • пластиковую трубку
  • семь колец разного размера
  • смазку
  • руководство пользователя
  • чемодан для переноски

Его можно приобрести здесь .

6. Система вакуумного монтажного устройства Unysen Health (VED)

VED Unysen Health с питанием от батареи включает в себя следующее:

  • прочная поликарбонатная трубка
  • насос с питанием от батареи
  • смазка
  • руководство пользователя
  • чемодан для переноски

Unysen Health предлагает 30-дневную политику возврата и 1-летнюю ограниченную гарантию на этот продукт.

Его можно купить здесь.

7. BOS-2000-2 Аккумуляторная вакуумная насосная система для пениса ED

В насосе BOS-2000-2 используются две батареи AA. Насос имеет внутренние и внешние предохранительные клапаны.

В стандартный комплект входят:

  • насос с батарейным питанием
  • вакуумная трубка
  • три сжимающих кольца
  • аппликатор колец
  • смазка
  • сумка для переноски

Его можно приобрести здесь.

ED – обычное состояние. Трудно получить точную оценку его распространенности. Однако более раннее исследование 2002 года оценило ЭД в диапазоне от 2% у мужчин в возрасте до 40 лет до 86% у мужчин в возрасте 80 лет и старше.

Есть несколько эффективных вариантов лечения для людей с ЭД. К ним относятся пероральные препараты, гормональная терапия, инъекции полового члена и имплантаты полового члена.

Помпа для полового члена – это простое, безопасное и эффективное немедикаментозное лечение ЭД. Насосы для пениса можно приобрести без рецепта в местных аптеках и в Интернете.

Страховые компании могут частично или полностью покрыть стоимость помпы для полового члена, если врач пропишет это устройство.

7 лучших насосов для пениса

Мы включаем продукты, которые, по нашему мнению, будут полезны нашим читателям. Если вы совершаете покупку по ссылкам на этой странице, мы можем получить небольшую комиссию. Вот наш процесс.

Эректильная дисфункция (ЭД) определяется как трудность в достижении или поддержании эрекции, достаточной для сексуальной активности. Вакуумные эректильные устройства (ВЭП), также называемые помпами для полового члена, являются немедикаментозными вариантами лечения ЭД.Эти устройства могут помочь человеку с ЭД вести полноценную половую жизнь.

ED чаще всего встречается у мужчин в возрасте от 40 до 70 лет. Следующие факторы увеличивают риск ЭД у человека:

  • Основные заболевания
  • прием определенных лекарств
  • психические расстройства
  • избыточный вес или ожирение
  • история курения

В этой статье обсуждаются семь лучших доступных насосов для пениса Cегодня.

Люди с ЭД могут испытывать:

  • время от времени трудности с эрекцией
  • трудности с поддержанием эрекции во время секса
  • полная неспособность достичь эрекции

Помпа для полового члена может устранить симптомы ЭД.Устройство состоит из следующих элементов:

  • трубка
  • уплотнительное кольцо
  • аккумуляторный или механический насос

Насос создает вакуум внутри трубки, который стимулирует приток крови к половому члену. Повышенный кровоток вызывает эрекцию.

Чтобы использовать помпу для полового члена:

  1. Вставьте половой член в трубку.
  2. Включите устройство, если оно работает от аккумулятора, или сожмите ручной насос, чтобы удалить воздух из трубки.
  3. Кровеносные сосуды в половом члене начнут расширяться, поскольку помпа откачивает воздух изнутри трубки.Для достижения эрекции может потребоваться несколько минут.
  4. После того, как половой член эрегирован, сдвиньте сужающее кольцо вниз к основанию.
  5. Удалите трубку из полового члена.

Механические насосы и насосы для полового члена с питанием от батарей просты в использовании и обеспечивают эрекцию, которая может длиться до 30 минут.

Помпа для полового члена не может увеличить размер полового члена.

Важно отметить, что сужающие кольца не следует оставлять более чем на 30 минут за раз, чтобы избежать травмы полового члена.

В этом разделе описаны некоторые ручные помпы для полового члена, представленные на рынке сегодня.

Некоторые из этих устройств можно купить без рецепта в большинстве аптек. Однако некоторые насосы для полового члена требуют рецепта, который можно получить у врача или уролога.

1. Стандартное ручное вакуумное устройство для монтажа Encore

Руководство Encore VED состоит из следующего:

  • пластиковая трубка
  • четыре натяжных ремня
  • ручной насос
  • конусообразный аппликатор колец
  • выталкиватель колец
  • смазка
  • Защитный кожух

Защитный кожух с устройством предотвращает втягивание кожи и лобковых волос в вакуумную трубку.

Хотя трубка должна подходить большинству мужчин, люди могут выбрать «насос увеличенного размера для пениса», если обычная трубка слишком мала.

Его можно купить здесь.

2. Система для лечения эректильной дисфункции SOMAerectStf

В данном руководстве VED от Augusta Medical Systems есть трубки трех размеров, поэтому люди могут выбрать тот, который им больше всего подходит.

Использование трубки подходящего размера может помочь предотвратить засасывание кожи и лобковых волос в трубку без необходимости использования защитного кожуха.

Этот VED также включает:

  • многочисленные натяжные кольца
  • загрузочный конус
  • руководство по размеру
  • учебное руководство
  • чемодан для переноски

Augusta Medical Systems предлагает пожизненную гарантию на свою продукцию.

Его можно купить здесь.

3. MVP 700 Penile Pump – Standard Набор Pos-T-VAC

Pos-T-Vac разработал это руководство VED в сотрудничестве с сертифицированным урологом.

MVP 700 поставляется с адаптерами трех размеров, которые можно прикрепить к вакуумной трубке.Адаптеры размера могут обеспечить больший комфорт и улучшить вакуумное уплотнение.

Его можно купить здесь.

4. Pos-T-Vac Erect Vac Max MVP

Руководство VED для медицинского применения Pos-T-Vac бесшумно и дискретно. Подпружиненный насос имеет внутренние и внешние предохранительные клапаны. Вакуум может достигать 17 дюймов.

Его можно купить здесь.

В этом разделе описаны некоторые доступные для покупки насосы для полового члена с батарейным питанием.

5.Вакуумное монтажное устройство Encore Deluxe

Encore deluxe VED, сменный ручной насос с питанием от батареи, включает:

  • пластиковую трубку
  • семь колец разного размера
  • смазку
  • руководство пользователя
  • чемодан для переноски

Его можно приобрести здесь .

6. Система вакуумного монтажного устройства Unysen Health (VED)

VED Unysen Health с питанием от батареи включает в себя следующее:

  • прочная поликарбонатная трубка
  • насос с питанием от батареи
  • смазка
  • руководство пользователя
  • чемодан для переноски

Unysen Health предлагает 30-дневную политику возврата и 1-летнюю ограниченную гарантию на этот продукт.

Его можно купить здесь.

7. BOS-2000-2 Аккумуляторная вакуумная насосная система для пениса ED

В насосе BOS-2000-2 используются две батареи AA. Насос имеет внутренние и внешние предохранительные клапаны.

В стандартный комплект входят:

  • насос с батарейным питанием
  • вакуумная трубка
  • три сжимающих кольца
  • аппликатор колец
  • смазка
  • сумка для переноски

Его можно приобрести здесь.

ED – обычное состояние. Трудно получить точную оценку его распространенности. Однако более раннее исследование 2002 года оценило ЭД в диапазоне от 2% у мужчин в возрасте до 40 лет до 86% у мужчин в возрасте 80 лет и старше.

Есть несколько эффективных вариантов лечения для людей с ЭД. К ним относятся пероральные препараты, гормональная терапия, инъекции полового члена и имплантаты полового члена.

Помпа для полового члена – это простое, безопасное и эффективное немедикаментозное лечение ЭД. Насосы для пениса можно приобрести без рецепта в местных аптеках и в Интернете.

Страховые компании могут частично или полностью покрыть стоимость помпы для полового члена, если врач пропишет это устройство.

7 лучших насосов для пениса

Мы включаем продукты, которые, по нашему мнению, будут полезны нашим читателям. Если вы совершаете покупку по ссылкам на этой странице, мы можем получить небольшую комиссию. Вот наш процесс.

Эректильная дисфункция (ЭД) определяется как трудность в достижении или поддержании эрекции, достаточной для сексуальной активности. Вакуумные эректильные устройства (ВЭП), также называемые помпами для полового члена, являются немедикаментозными вариантами лечения ЭД.Эти устройства могут помочь человеку с ЭД вести полноценную половую жизнь.

ED чаще всего встречается у мужчин в возрасте от 40 до 70 лет. Следующие факторы увеличивают риск ЭД у человека:

  • Основные заболевания
  • прием определенных лекарств
  • психические расстройства
  • избыточный вес или ожирение
  • история курения

В этой статье обсуждаются семь лучших доступных насосов для пениса Cегодня.

Люди с ЭД могут испытывать:

  • время от времени трудности с эрекцией
  • трудности с поддержанием эрекции во время секса
  • полная неспособность достичь эрекции

Помпа для полового члена может устранить симптомы ЭД.Устройство состоит из следующих элементов:

  • трубка
  • уплотнительное кольцо
  • аккумуляторный или механический насос

Насос создает вакуум внутри трубки, который стимулирует приток крови к половому члену. Повышенный кровоток вызывает эрекцию.

Чтобы использовать помпу для полового члена:

  1. Вставьте половой член в трубку.
  2. Включите устройство, если оно работает от аккумулятора, или сожмите ручной насос, чтобы удалить воздух из трубки.
  3. Кровеносные сосуды в половом члене начнут расширяться, поскольку помпа откачивает воздух изнутри трубки.Для достижения эрекции может потребоваться несколько минут.
  4. После того, как половой член эрегирован, сдвиньте сужающее кольцо вниз к основанию.
  5. Удалите трубку из полового члена.

Механические насосы и насосы для полового члена с питанием от батарей просты в использовании и обеспечивают эрекцию, которая может длиться до 30 минут.

Помпа для полового члена не может увеличить размер полового члена.

Важно отметить, что сужающие кольца не следует оставлять более чем на 30 минут за раз, чтобы избежать травмы полового члена.

В этом разделе описаны некоторые ручные помпы для полового члена, представленные на рынке сегодня.

Некоторые из этих устройств можно купить без рецепта в большинстве аптек. Однако некоторые насосы для полового члена требуют рецепта, который можно получить у врача или уролога.

1. Стандартное ручное вакуумное устройство для монтажа Encore

Руководство Encore VED состоит из следующего:

  • пластиковая трубка
  • четыре натяжных ремня
  • ручной насос
  • конусообразный аппликатор колец
  • выталкиватель колец
  • смазка
  • Защитный кожух

Защитный кожух с устройством предотвращает втягивание кожи и лобковых волос в вакуумную трубку.

Хотя трубка должна подходить большинству мужчин, люди могут выбрать «насос увеличенного размера для пениса», если обычная трубка слишком мала.

Его можно купить здесь.

2. Система для лечения эректильной дисфункции SOMAerectStf

В данном руководстве VED от Augusta Medical Systems есть трубки трех размеров, поэтому люди могут выбрать тот, который им больше всего подходит.

Использование трубки подходящего размера может помочь предотвратить засасывание кожи и лобковых волос в трубку без необходимости использования защитного кожуха.

Этот VED также включает:

  • многочисленные натяжные кольца
  • загрузочный конус
  • руководство по размеру
  • учебное руководство
  • чемодан для переноски

Augusta Medical Systems предлагает пожизненную гарантию на свою продукцию.

Его можно купить здесь.

3. MVP 700 Penile Pump – Standard Набор Pos-T-VAC

Pos-T-Vac разработал это руководство VED в сотрудничестве с сертифицированным урологом.

MVP 700 поставляется с адаптерами трех размеров, которые можно прикрепить к вакуумной трубке.Адаптеры размера могут обеспечить больший комфорт и улучшить вакуумное уплотнение.

Его можно купить здесь.

4. Pos-T-Vac Erect Vac Max MVP

Руководство VED для медицинского применения Pos-T-Vac бесшумно и дискретно. Подпружиненный насос имеет внутренние и внешние предохранительные клапаны. Вакуум может достигать 17 дюймов.

Его можно купить здесь.

В этом разделе описаны некоторые доступные для покупки насосы для полового члена с батарейным питанием.

5.Вакуумное монтажное устройство Encore Deluxe

Encore deluxe VED, сменный ручной насос с питанием от батареи, включает:

  • пластиковую трубку
  • семь колец разного размера
  • смазку
  • руководство пользователя
  • чемодан для переноски

Его можно приобрести здесь .

6. Система вакуумного монтажного устройства Unysen Health (VED)

VED Unysen Health с питанием от батареи включает в себя следующее:

  • прочная поликарбонатная трубка
  • насос с питанием от батареи
  • смазка
  • руководство пользователя
  • чемодан для переноски

Unysen Health предлагает 30-дневную политику возврата и 1-летнюю ограниченную гарантию на этот продукт.

Его можно купить здесь.

7. BOS-2000-2 Аккумуляторная вакуумная насосная система для пениса ED

В насосе BOS-2000-2 используются две батареи AA. Насос имеет внутренние и внешние предохранительные клапаны.

В стандартный комплект входят:

  • насос с батарейным питанием
  • вакуумная трубка
  • три сжимающих кольца
  • аппликатор колец
  • смазка
  • сумка для переноски

Его можно приобрести здесь.

ED – обычное состояние. Трудно получить точную оценку его распространенности. Однако более раннее исследование 2002 года оценило ЭД в диапазоне от 2% у мужчин в возрасте до 40 лет до 86% у мужчин в возрасте 80 лет и старше.

Есть несколько эффективных вариантов лечения для людей с ЭД. К ним относятся пероральные препараты, гормональная терапия, инъекции полового члена и имплантаты полового члена.

Помпа для полового члена – это простое, безопасное и эффективное немедикаментозное лечение ЭД. Насосы для пениса можно приобрести без рецепта в местных аптеках и в Интернете.

Страховые компании могут частично или полностью покрыть стоимость помпы для полового члена, если врач пропишет это устройство.

Какие они и как работают

Что такое вакуумное сужающее устройство (VCD)?

Вакуумное сужающее устройство (VCD) – это внешний насос, который мужчина с эректильной дисфункцией (ED) может использовать для получения и поддержания эрекции. Помпа помогает пенису стать эрегированным, а ремешок, прикрепленный к помпе, помогает поддерживать эрекцию.

Как работает вакуумное сужающее устройство (VCD)?

Для использования прибора:

  • Поместите помпу, которую можно качать вручную или работать от батарей, на половой член.
  • Выкачать воздух из цилиндра, чтобы создать вакуум. Вакуум втягивает кровь в стержень полового члена, заставляя его набухать и становиться эрегированным.
  • Когда половой член находится в состоянии эрекции, с помощью лубриканта сдвиньте фиксирующую ленту вниз на нижний конец полового члена.
  • Снимите насос.

Повязку можно безопасно оставить на 30 минут для успешного полового акта.

Кому следует рассмотреть возможность использования VCD?

Вакуумные сужающие устройства чаще всего используются для лечения медицинских причин ЭД. Эти причины включают:

  • Плохой кровоток в половом члене.
  • Избыточный кровоток из полового члена во время эрекции.
  • Повреждение нервов, контролирующих рефлекс эрекции.

Поскольку VCD безопасны в использовании и имеют мало долгосрочных побочных эффектов, их также иногда рекомендуют в качестве лечения эректильной дисфункции, вызванной тревогой.

Каковы побочные эффекты VCD?

Эрекция, полученная с помощью VCD, отличается от эрекции, полученной естественным путем. Пенис имеет тенденцию быть пурпурного цвета и может быть холодным. Чтобы согреть пенис, чтобы он не был таким холодным, можно попробовать приложить к нему теплый компресс перед половым актом. Другие побочные эффекты могут включать:

  • Онемение.
  • Нет эякуляции.
  • Ушиб и припухлость полового члена.
  • Проблемы с достижением оргазма.

Сколько стоит VCD?

Диски

VCD могут стоить от 300 до 500 долларов в зависимости от марки и типа.Если вы придете для обучения, и это будет эффективно, вы получите VCD, и вам будет выставлен счет за вашу страховку.

Покрывает ли страхование VCD?

Большинство страховых полисов, включая Medicare, покрывают по крайней мере часть расходов на VCD, особенно если медицинская причина ED была документально подтверждена. Однако Medicaid не распространяется на VCD.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
