Изготовление столярного верстака для работы своими руками: устройство и назначение

Каждому владельцу автомобиля часто приходится заниматься различными ремонтными работами в своём гараже. Не секрет, что залогом успешного выполнения разнообразных монтажных, слесарных и электромеханических работ считается оборудованное, удобное рабочее место. Поэтому основным предметом в мастерской или гараже, вокруг которого производится обустройство всей трудовой зоны, является рабочий стол (верстак).

  • Назначение и устройство верстака
    • Типы столярных верстаков
  • Изготовление своими руками
    • Стационарный стол
    • Простой столярный верстак

Применение верстака жизненно необходимо и людям, чья трудовая деятельность связана с различными видами обработки дерева, пластика, камня и металла. Для качественного выполнения сложных операций рабочий стол должен быть надёжным, прочным и обладать необходимой функциональностью.

Приобретение готового верстака известной марки в торговой сети выльется в кругленькую сумму, к тому же неизвестно, будет ли такое приспособление отвечать всем требованиям мастера.

Поэтому самым рациональным решением считается изготовление универсального верстака из дерева своими руками, отвечающего всем вашим запросам и позволяющего сэкономить деньги.

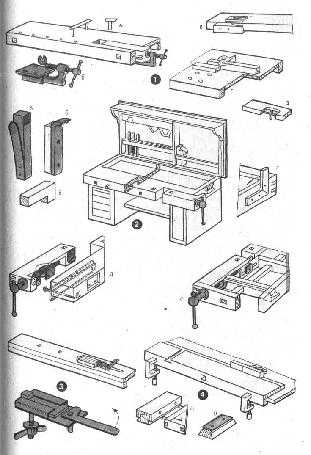

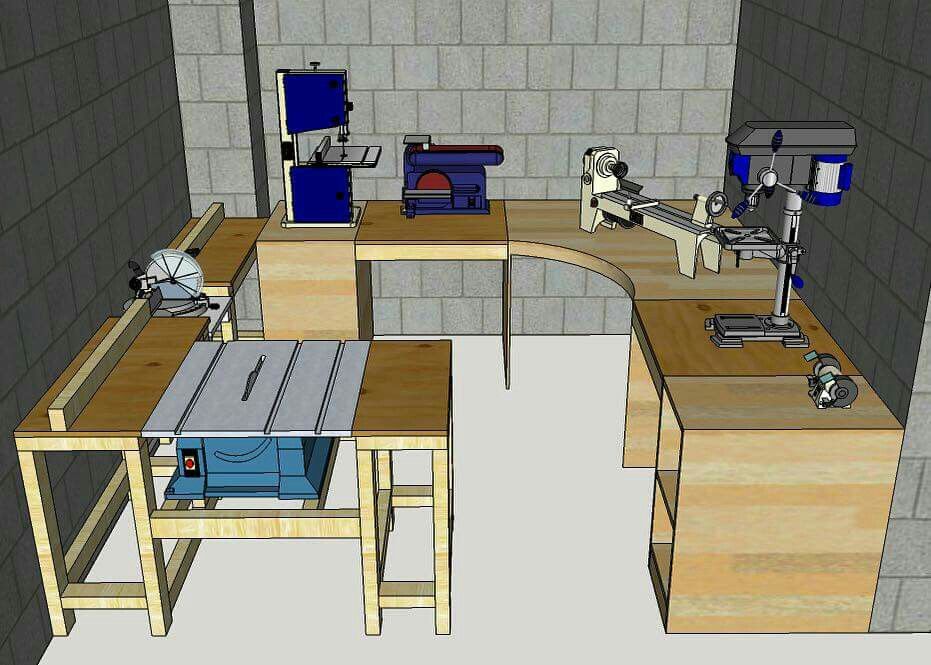

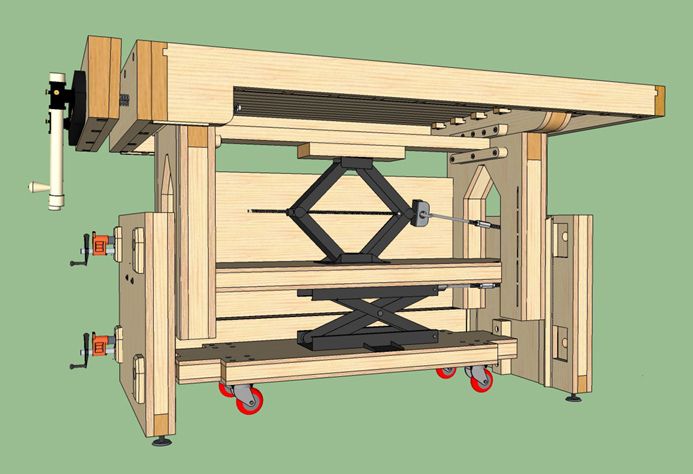

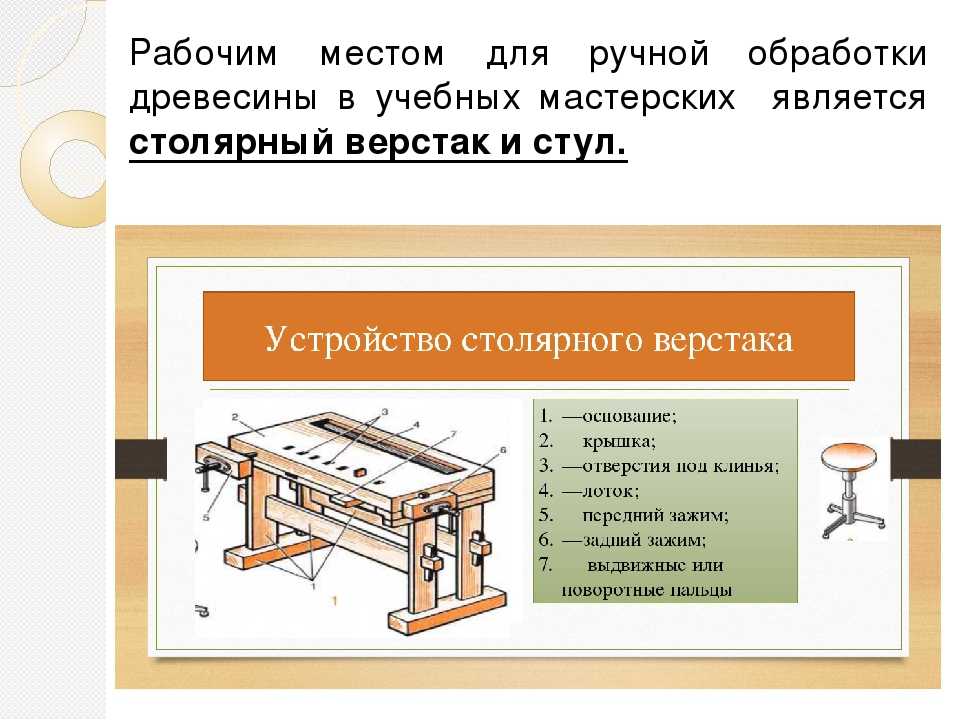

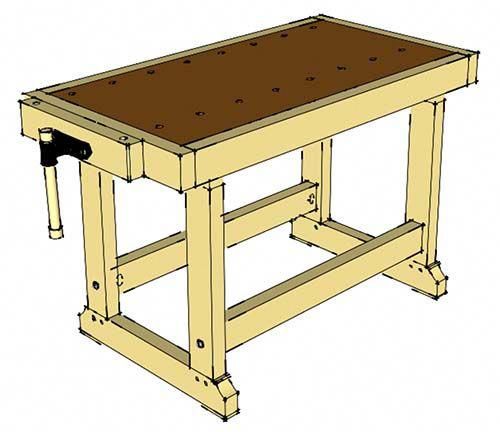

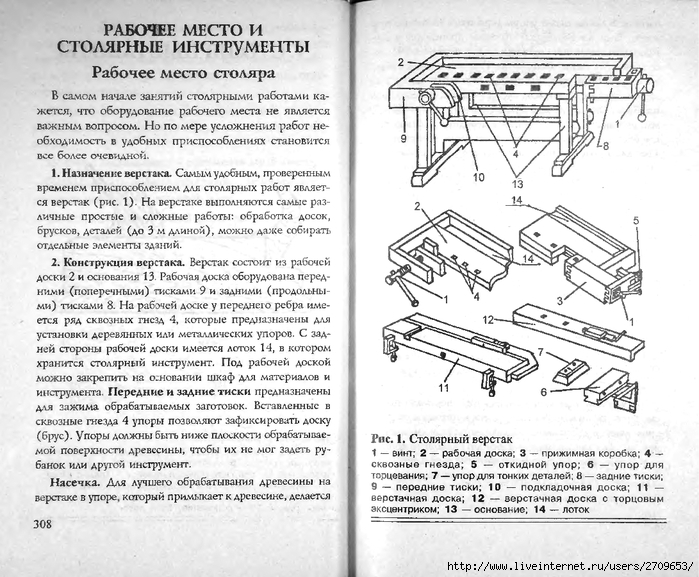

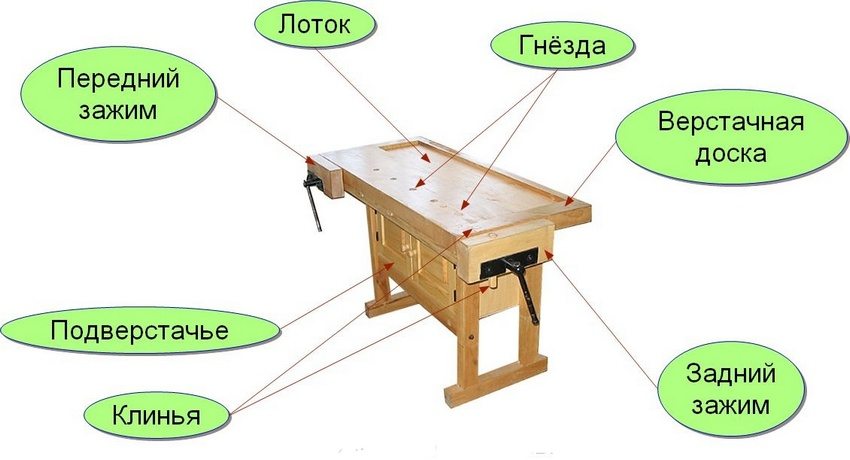

Назначение и устройство верстака

Внешне верстак представляет собой обязательно устойчивый и массивный рабочий стол для изготовления, ремонта и обработки изделий, различных по форме и размерам. Габариты самого верстака напрямую связаны с возможностью изготовления заготовок различной величины. Причём проведение этих работ может осуществляться как ручным способом (ножовкой, молотком, коловоротом и многими другими приспособлениями), так и механизированным методом с применением электрического оборудования.

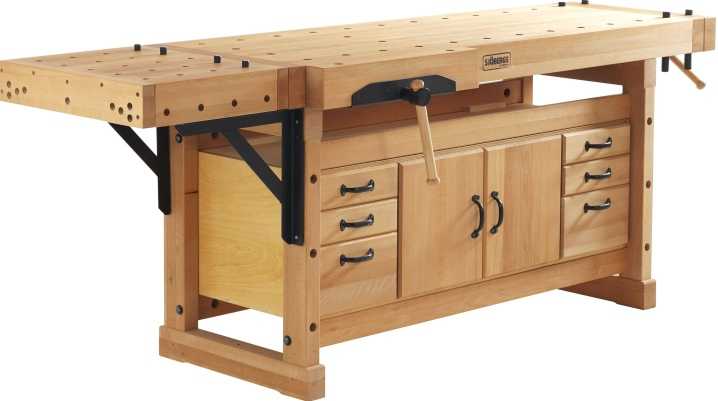

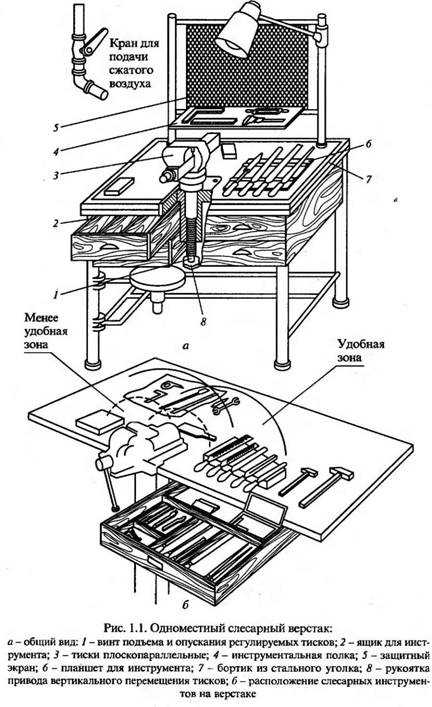

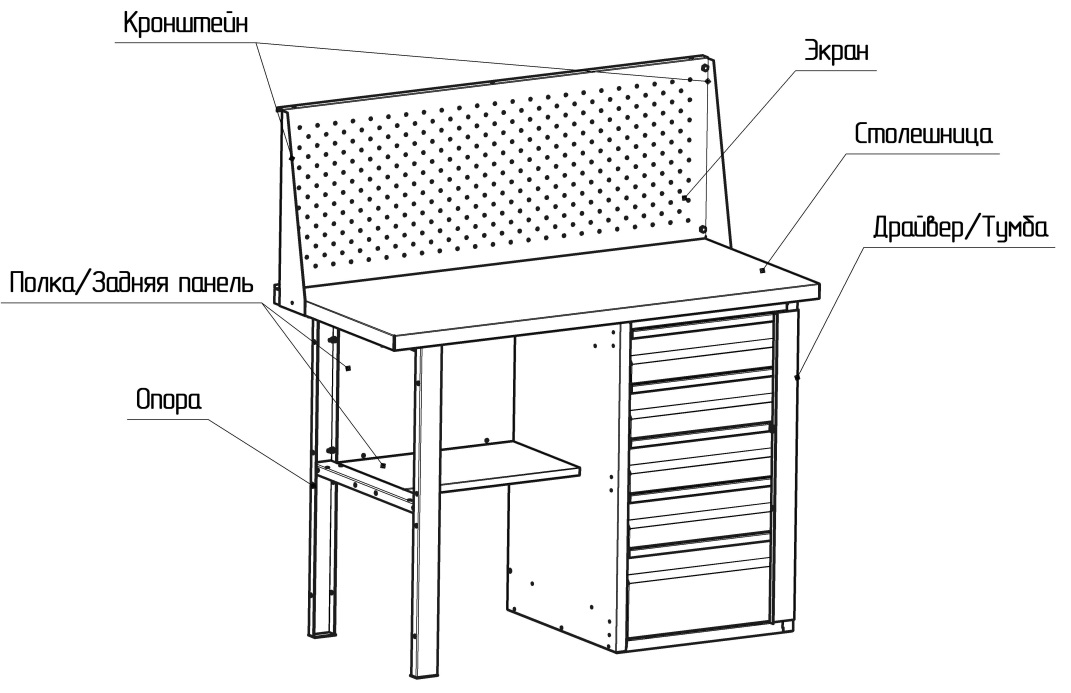

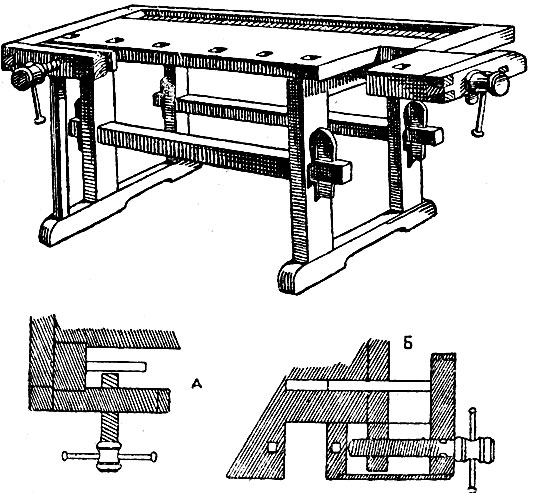

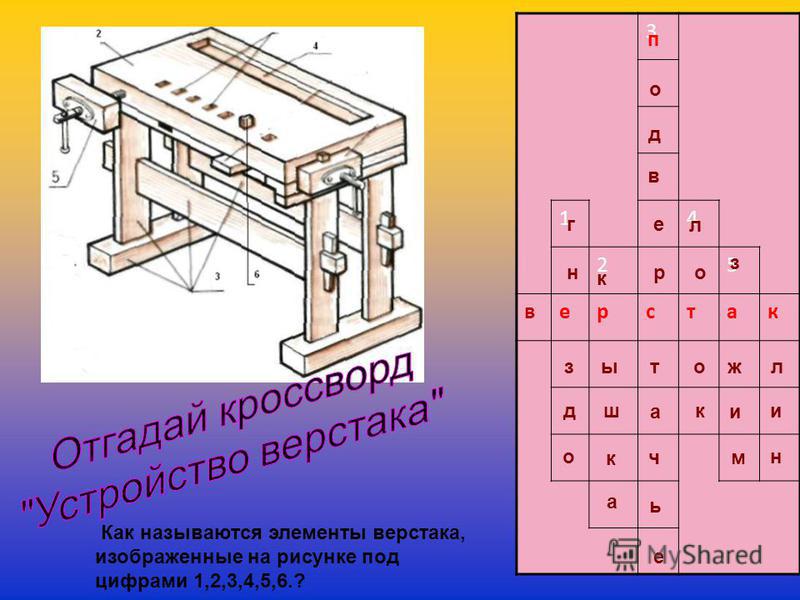

Типичная компоновка столярного стола выглядит следующим образом:

  • Рабочая поверхность верстака сделана из прочной, массивной доски, толщина которой должна быть более 60 мм. Чтобы сократить периодическую замену в связи с быстрым износом, поверхность изготавливается из древесины твёрдых пород (дуб, бук, граб).
    Крышку верстака можно изготовить из отдельных сухих досок, пропитанных заранее олифой.
  • На переднюю панель рабочего стола прикрепляются тиски, которые служат для удержания заготовки в устойчивом и надёжном положении. На верстак с линейным размером более одного метра возможна установка двух тисков. При этом крупные тиски чаще изготавливаются в деревянном исполнении и служат для закрепления заготовок большого размера, а изготовление тисков меньшего размера допустимо в стальном варианте.
  • Опоры верстака изготавливаются из мягких пород дерева (липа, сосна, ель). При этом для повышения устойчивости всей конструкции, опоры между собой обязательно нужно соединять продольными планками.
  • В пространстве под верстаком необходимо предусмотреть установку наглухо закреплённых или выдвижных ящиков и полок для хранения рабочего инструмента.

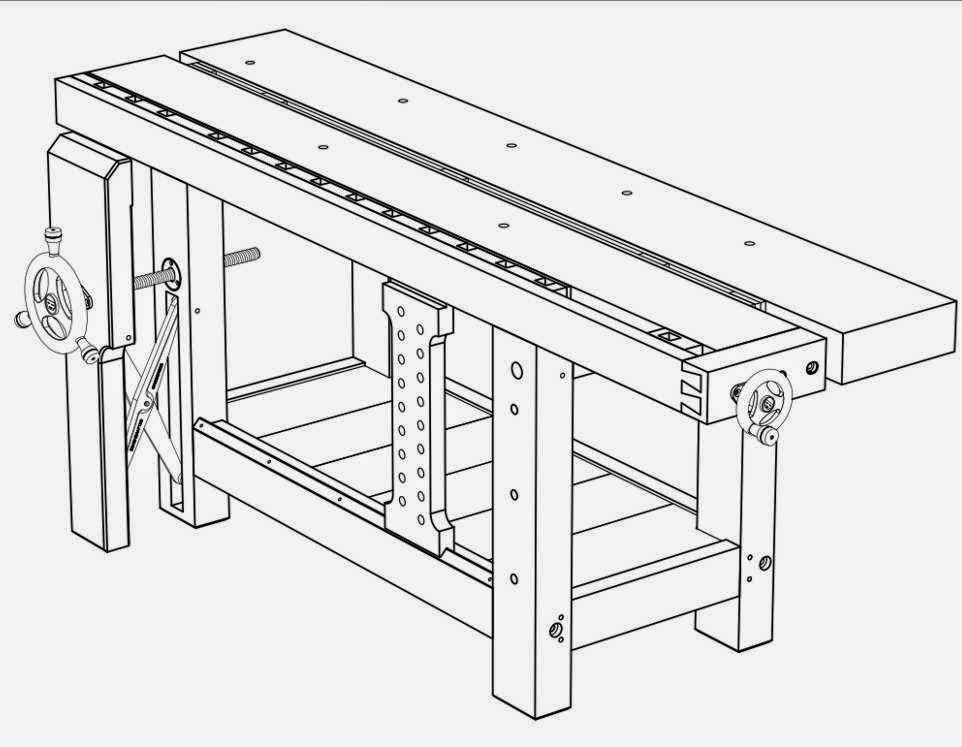

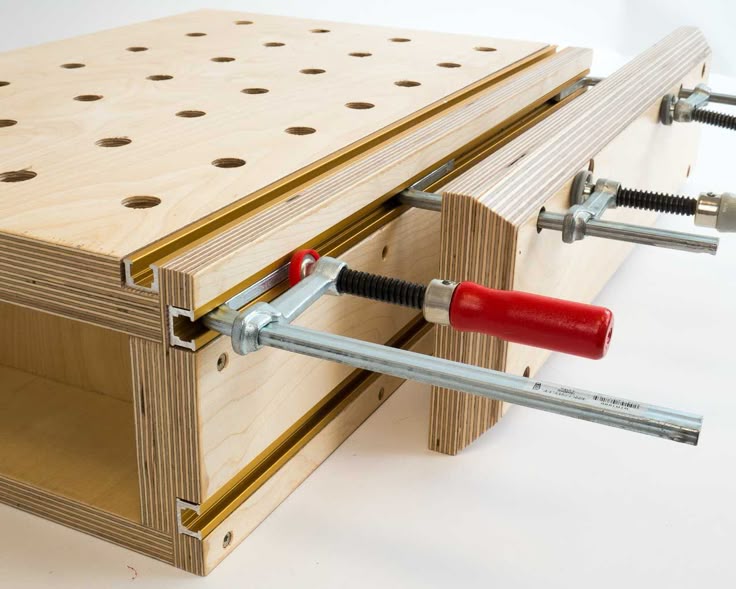

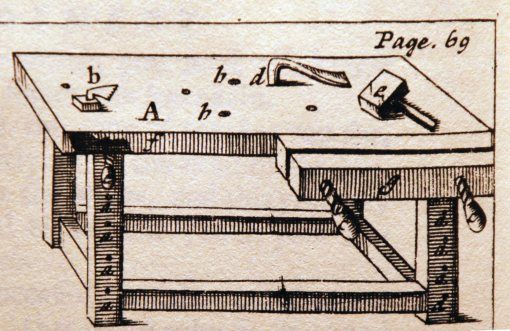

Отверстия, специально просверлённые в передней части крышки, служат прекрасным устройством для закрепления разнообразных струбцин, клиньев и иного вида крепежа крупных заготовок. Для фурнитуры и крепления мелких деталей предусматривается изготовление углублений в задней части рабочей поверхности верстака. Иногда из-за сложности изготовления таких крепёжных углублений, устанавливают по периметру деревянные рейки.

Типы столярных верстаков

Существует три основных типа исполнения столярного стола:

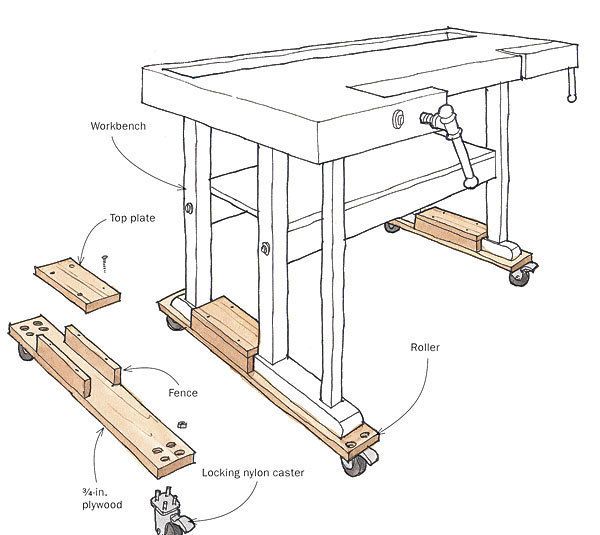

  • Мобильный. Такой верстак чаще всего изготавливается своими руками для помещений небольшого размера (гараж, сарай, пристройка). Основное предназначение такого рабочего стола — выполнение определённых операций с деталями малого размера. Его сравнительно небольшой вес позволяет перемещать всю конструкцию в удобное для проведения работ место. Применение небольшого количества вспомогательных инструментов — таких как тиски, электродрель, наждак — позволяют эффективно использовать мобильный верстак для проведения даже мелких и средних слесарных работ.
  • Стационарный. Отличительной чертой такого типа приспособления является его массивность, что препятствует возможности установки верстака в малых гаражах или мастерских. Эти рабочие столы применяются чаще для распиловки габаритных досок, брёвен, бруса при возведении дома или различных хозяйственных построек. Применение такого верстака является нецелесообразным после завершения строительства.
  • Сборный верстак. Изготовление такого рабочего стола осуществляется при помощи болтового соединения, что предоставляет возможность в любой момент видоизменять и дорабатывать верстак, в зависимости от решаемых задач. Недостатком такого оборудования считается сложность его сборки, а также необходимость периодически поджимать болтовое соединение, которое способно ослабевать под воздействием вибрирующих механизмов, установленных на верстаке.

Изготовление своими руками

Стационарный стол

Стационарный стол при установке в помещении необходимо надёжно прикрепить к полу, чтобы он во время работы не качался. Иногда даже такое оборудование вкапывается в землю на даче или во дворе загородного дома.

Последовательность изготовления стационарного верстака выглядит так:

  1. Основанием служит рама из брусьев, которую нужно скрепить так, чтобы надёжность конструкции была максимально высокой. Для создания таких условий необходимо между ножками укрепить перемычку (40 см от пола), а также посередине установить царгу. Перемычки в дальнейшем могут стать идеальным основанием для изготовления дополнительных полок, на которых будут храниться инструменты и заготовки.
  2. Затем брусья соединяются в заранее подготовленные пазы и надёжно склеиваются. Применение гвоздей нежелательно, так как они могут расколоть сухую древесину, при этом намного ослабить конструкцию. Для надёжности при устройстве стационарной конструкции, часть инструмента лучше прикрепить к стене.
  3. Столешницу можно соорудить из твёрдой породы древесины. Если делать рабочую поверхность из нескольких досок, то очень важно сбивать их максимально плотно, чтобы исключить возможность попадания мусора и опилок в зазоры. Размеры столешницы должны на 3−5 см превышать размер основания, чтобы иметь возможность крепить навесные приспособления. Обязательно нужно обработать рабочую поверхность с помощью шлифовальной машины и покрыть олифой для снижения возможности получения травм от щепок.
  4. На подготовленную поверхность крепим тиски, под основание которых нужно сделать углубления, что позволит вертикальную пластину расположить в одной плоскости со столешницей. Чтобы установить губки тисков на одном уровне с плоскостью столешницы, нужно подобрать фанерные прокладки с нижней стороны. Просверлив отверстия для крепления болтов, обязательно нужно отфрезеровать их, чтобы головки крепления потонули. Установку тисков лучше осуществлять не по углам, что увеличит их надёжность, даже при очень больших нагрузках.

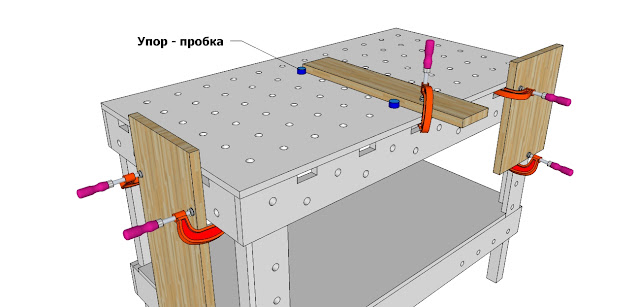

  5. Необходимо обязательно изготовить упоры, которые выполняют функцию поддержки обрабатываемой заготовки на плоскости стола. Рекомендуется приобрести уже готовые упорные устройства в торговой сети, но если решили самостоятельно изготовить это приспособление, то лучше применить прямоугольный деревянный брус.
    Использование различных болтов для упора нежелательно, поскольку они могут повредить поверхность заготовки при обработке. Чтобы надёжно крепить заготовки, отверстия под упоры желательно располагать на расстоянии до 50% от хода тисков.

Простой столярный верстак

Технология изготовления своими руками столярного верстака выглядит следующим образом:

  1. Верхнюю крышку необходимо сколотить из толстых досок, чтобы получить массивный щит длиной до 2 метров и шириной 70 см. Для крепления досок можно применять и длинные гвозди, которые нужно забивать с фасадной стороны доски и аккуратно загибать на деревянных перемычках с изнаночной стороны. Для рабочей поверхности применение различных стружечных материалов не подойдёт.
  2. Для удобства крепления вертикальных опор по нижнему периметру крышку желательно обшить брусом 5×5 см. Увеличенная массивность поверхности только придаст ей дополнительную устойчивость.
  3. Расположение вертикальных опор полностью зависит от размера столешницы. Опоры изготавливают из бруса 120×120 мм прямоугольного сечения. Применение круглого леса не позволит создать надёжное крепление.
  4. Высота верстака для работы стоя зависит от длины вертикальных опор. Верхний срез опоры необходимо установить на уровне опущенной руки. После монтажа крышки общая высота всей конструкции подрастёт ещё на 7−10 см, что станет самой удобной высотой для проведения работ.
  5. Вертикальные опоры нужно устанавливать в заранее подготовленные лунки (при изготовлении верстака на улице) строго по уровню. Затем опоры попарно соединяются с помощью досок на высоте 20−40 см. Крепление поперечных досок можно осуществлять при помощи длинных шурупов.
  6. После изготовления такой надёжной конструкции на торцы вертикальных опор крепится рабочий стол. Для его монтажа можно применять длинные шурупы.
  7. Когда рабочая поверхность надёжно закреплена, можно приступать к укреплению струбцин, тисков и других, необходимых для работы приспособлений.

Технология изготовления сборного столярного стола аналогична предыдущей последовательности. Изменения в основном касаются только методов крепления всех составных частей конструкции, где наибольшее применение получило болтовое соединение. Главным условием эффективного использования рабочей поверхности является необходимость скрытия головок болтов и гаек.

Как видно из статьи, изготовить самостоятельно рабочий столярный верстак не очень сложно. Причём при минимальных затратах создаётся приспособление, без которого очень проблематично осуществлять многие виды столярных работ.

Столярный верстак – преимущества, изготовление, работа + видео

Необходимые инструменты

Олифа Клеи Доска Брус Шлифмашины Струбцина Саморезы Дрель электрическая Болты Показать все


В квартире, на даче, в гараже очень часто возникает необходимость создания места, которое будет подготовлено для работы с деревянными изделиями, металлическими деталями и даже камнем. И вряд ли получится придумать что-то лучше, чем верстак столярный складной. С его помощью вы сможете мастерить в любое удобное время!

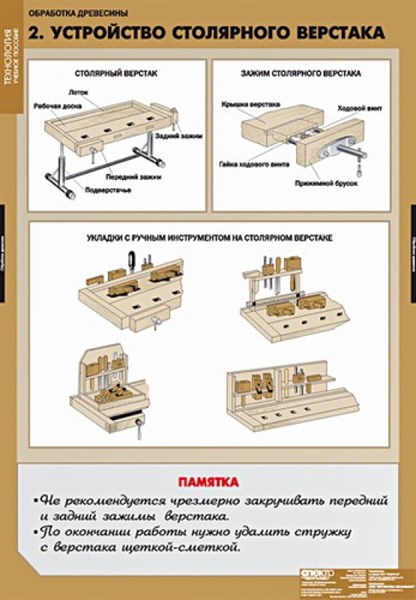

Применение инструмента и устройство столярного верстака

Столярный либо слесарный верстак – устойчивый рабочий стол, предназначенный для выполнения работ с различными материалами. Чем больше будут его размеры, тем больше могут быть детали и запчасти для работы на верстаке. При этом работа с материалами может осуществляться и механическими изделиями (электродрель, электрорубанок) и ручными (например, ножовка).

Оборудование состоит из следующих элементов:

  • Рабочий стол. Чаще всего создается из массивных досок с толщиной около 6-8 см. Из дерева лучше всего выбирать твердые породы – граб, бук или дуб, ведь так верстак прослужит дольше, а при выборе более хрупких пород вам придется чаще тратить время на замену;
  • Тиски, которые навешиваются на лицевую сторону крышки – они нужны для крепежа изделий. Если размеры устройства превышают один метр, лучше смонтировать несколько пар тисков, используемых для небольших и для массивных деталей, при этом более крупная пара должна создаваться из дерева;
  • Верстальные опоры, для создания которых лучше применять “мягкое” дерево – липу и сосну. При этом опоры должны для надежности соединяться между собой с помощью продольных планок;
  • Полки верстака, которые могут закрепляться на опорах подверстачного пространства;

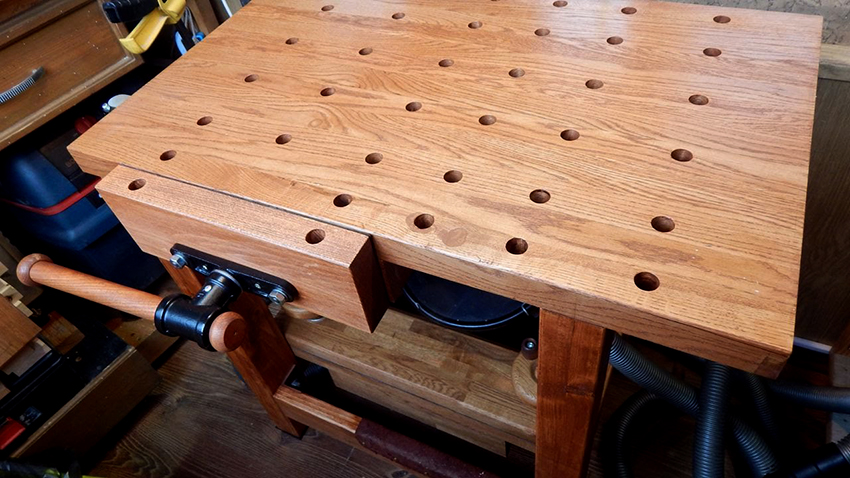

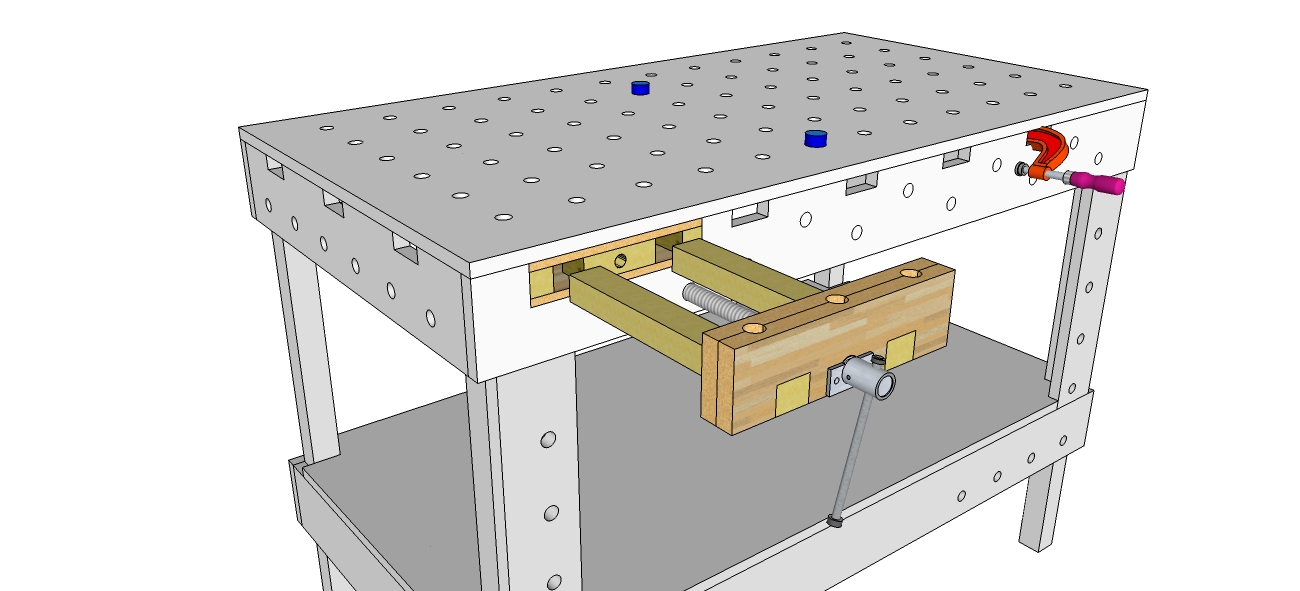

  • В передней части рабочего стола нужно просверлить несколько отверстий для монтажа клиньев и иных запчастей для крепежа крупных элементов. Заднюю часть нужно оборудовать углублением, необходимым для хранения деталей и различных материалов. Если не хотите делать сложную работу, замените углубление несколькими закрепленными рейками.

Верстаки имеют несколько видов исполнения:

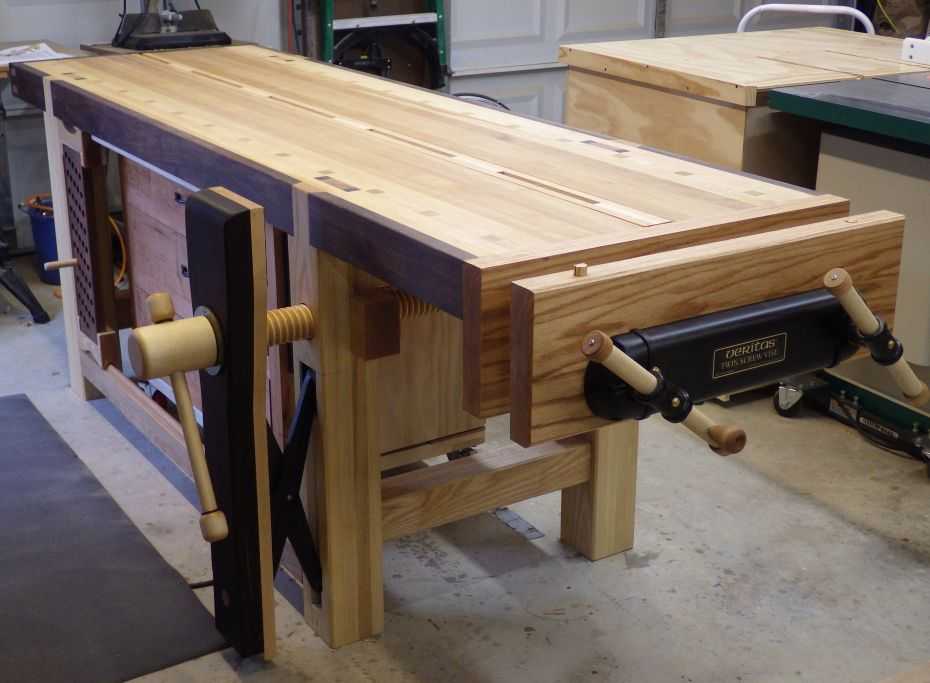

  • Стационарный, который прост в создании, однако “крепко” привязан к единственному месту. Лучше всего применять его при работе с запчастями из древесины и крепкими досками;

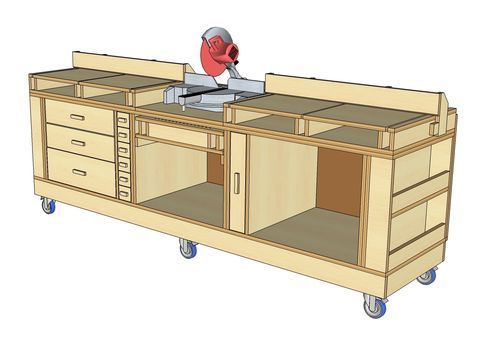

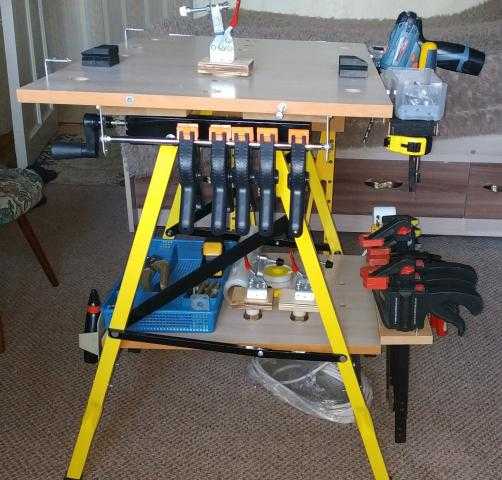

  • Мобильный – маленький стол размером около 60*70 см и весом до 25 кг. Для создания максимальной устойчивости стоит сделать ножки из металла. Используется при работе с небольшими деталями;
  • Третий вид – составные верстаки, которые держатся с помощью болтовых соединений. Их главное удобство – в простоте замены деталей и возможности разбирать инструмент.

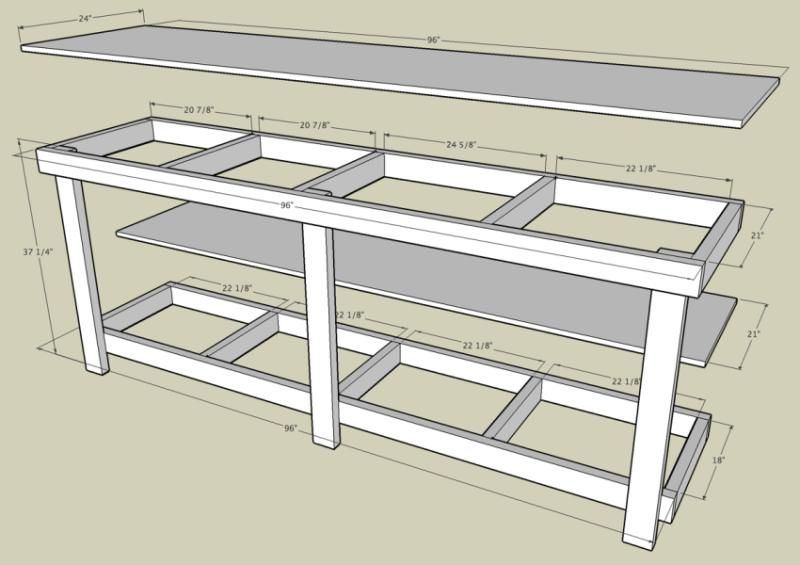

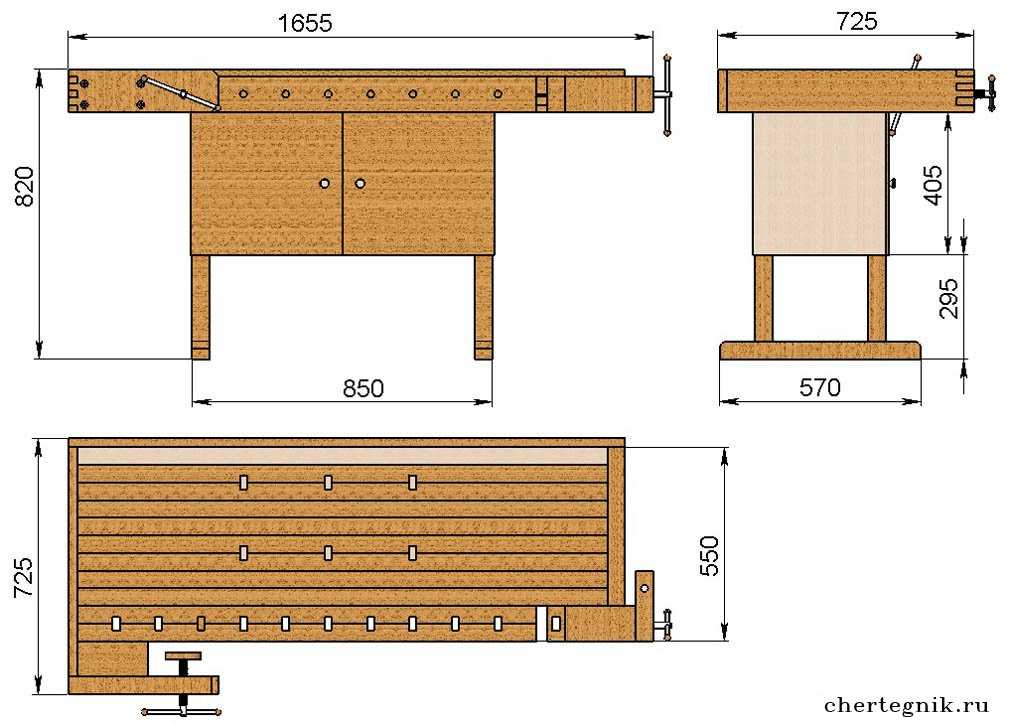

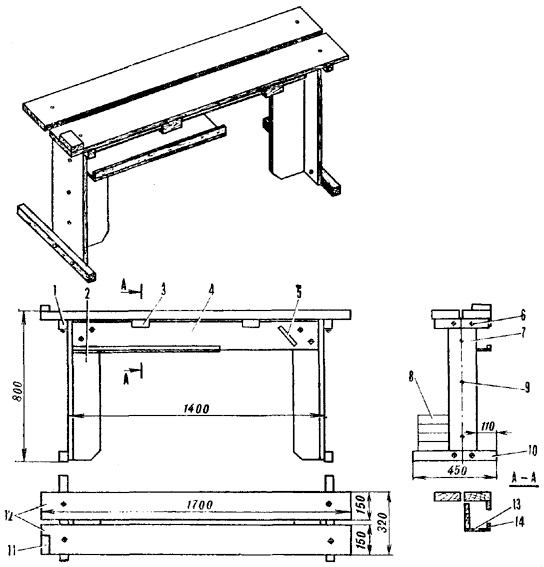

Выбор материалов и чертеж столярного верстака

Размеры, в частности, высота столярного верстака, зависят от вашего роста, ведь он должен быть удобен для работы в полный рост, чтобы выполнять все операции, не сутулясь. Чаще всего это около 80-100 см. А вот конфигурация инструмента зависит от нужд и возможных операций, которые вы будете проводить, однако стоит присмотреть несколько тисков и упоров для крепления запчастей. Ширина устройства зависит от площади гаража или склада, где он будет храниться.

Однако наиболее удобным вариантом считается, когда его длина составляет 1,5-2 метра, а ширина – примерно 80 см. Для удобства сделайте под рабочим столом несколько ящичков, где можно хранить различные инструменты и мелкие детали. Также, занимаясь проектом, учитывайте, каким будет верстак, будет ли он мобильным либо установленным стационарно.

Если хотите сделать разбирающееся устройство, намного лучше сделать рабочую поверхность более тонкой, а ножки складными – для удобства, устанавливать оборудование желательно вблизи окна, также нужно предусмотреть вблизи розетки для возможности работы с инструментами.

Важно грамотно подойти к выбору материалов для создания верстака. Лучшим считается строганный брус, характеризующийся практичностью и долговечностью. Многие мастера в качестве рабочей поверхности берут цельное полотно – старые двери, ламинированное ДСП. Материал крепления подбирается с учетом структуры оборудования – это могут быть и деревянные, и металлические стойки. Прежде чем создавать верстак, подберите тиски – лучше, если их будет несколько штук. Одни будут использоваться для крепления длинных досок, вторые – для мелких деталей.

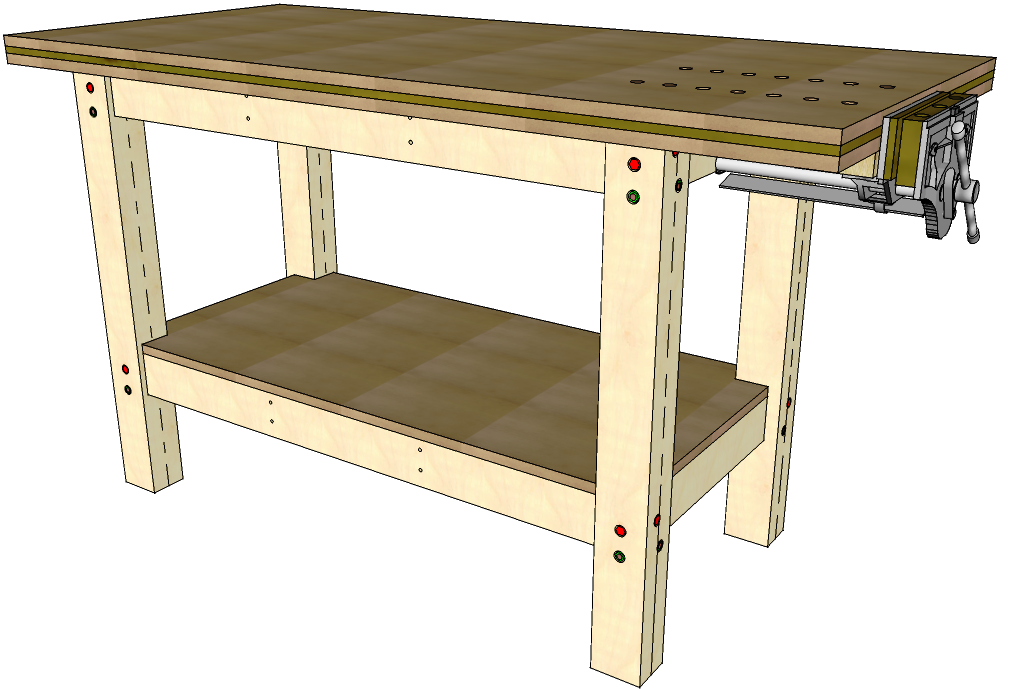

Деревянный столярный верстак своими руками

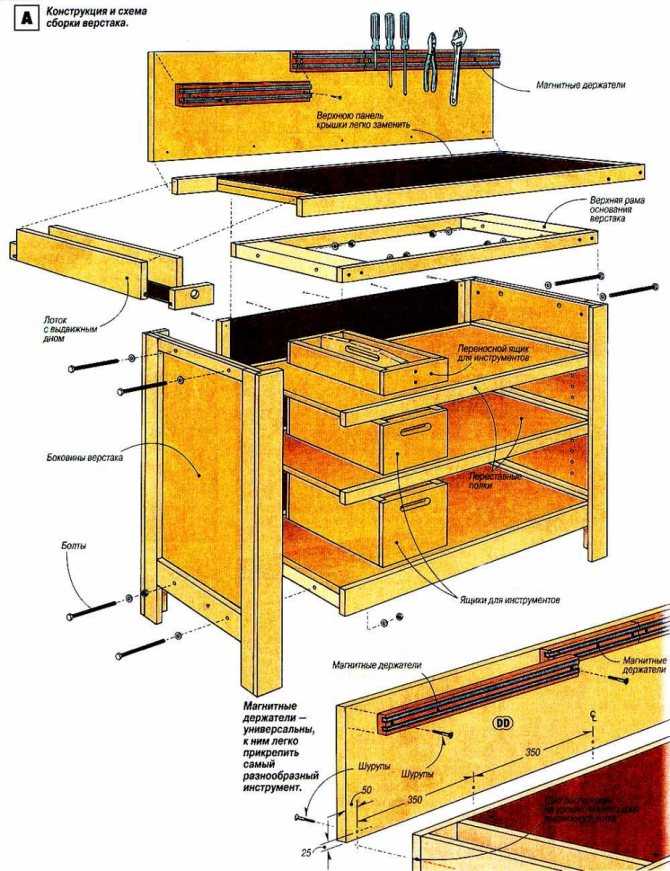

Создание верстака осуществляется в несколько этапов. Сначала проводятся работы по сборке основания, потом – по установке столешницы. Каждый этап должен быть проконтролирован на ровность установки всех элементов.

Как сделать деревянный столярный верстак – пошаговая схема

Шаг 1: Создание основания

Основание – рама из деревянных брусьев, которая скреплена так, чтобы конструкция в результате вышла максимально надежной. Для этого вам нужно между ножками расположить перемычку, а посередине установить царгу. Их лучше всего расположить на расстоянии около 40 см от уровня пола. К слову, они также пригодятся для создания дополнительных полок. Брусья совмещаются с помощью строительного клея.

Там, где проводить подобные работы невозможно, нужно эксплуатировать саморезы. Если вы собираетесь сделать разбирающийся инструмент, лучше всего опоры соединять металлическими уголками. В любом случае, сначала подготавливаются все пазы, затем собирается конструкция, клеем обрабатываются места соединения, закрепляем их с помощью струбцин. Лучшим вариантом при устройстве стационарного верстака считается возможность часть инструмента прикрепить к стене для надежности.

Шаг 2: Устройство столешницы

Если сооружать столешницу из нескольких досок, то важно максимально качественно сбить их, чтобы в зазоры не попадал мусор и опилки. Размеры должны превышать ширина и длину основания на 3-5 см – это позволит со всеми удобствами чистить инструмент. Столешница прикручивается и прибивается к нескольким доскам, которые находятся с другой стороны рабочей поверхности, а в основании необходимо расположить пазы для монтирования брусков. Рабочий стол нужно привести в порядок с помощью шлифмашины, покрыть олифой для снижения риска получения травм от щепок, а к его основанию болтами прикручиваются металлические уголки.

Шаг 3: Установка тисков и дополнительных элементов

К уже сделанной рабочей поверхности крепим тиски, под которые следует создать углубления в рабочей поверхности, это позволит расположить вертикальную пластину в одну плоскость со столешницей. С нижней стороны устанавливаем фанерную прокладку, при этом важно сделать так, чтобы губы тисков располагались на одном уровне с поверхностью. Приложив тиски, отмечаем участок, где будут сверлиться отверстия, и прикрепляем их с помощью гаек. Заранее фрезеруем отверстия, чтобы болты в них “потонули”. Лучше всего устанавливать тиски не по углам, что сделает их надежными даже при условии больших нагрузок.

Шаг 4: Создание упоров

Кроме тисков, вы должны сделать и упоры. Их, конечно, можно сделать самостоятельно, но лучше приобрести и готовые. Однако если решили создать их своими руками, приготовьте прямоугольные упоры, которые можно будет регулировать по высоте. Болты применять не стоит, поскольку они могут повредить заготовки при работе. На рабочей поверхности проделываем отверстия под упоры, при этом располагать их желательно на расстоянии до 50 % от хода тисков – это позволит надежно закрепить любые заготовки.

Теперь, ознакомившись с тем, как самому сделать столярный верстак, можете приступать к работам.
