Воздушные компрессоры, их конструкции и применение

Машины, предназначенные для сжатая воздуха и подачи его в воздушную магистраль судна, называются компрессорами. Сжатый воздух применяют на судах для пуска двигателей внутреннего сгорания, для работы высоконапорных паровых котлов, для работы пневматического инструмента, для специальных целей и т. п. Поэтому компрессоры можно встретить как на больших, так и на малых судах. По конструкции компрессоры, как и насосы, бывают поршневые, лопастные (осевые и центробежные), зубчатые и струйные. Наибольшее применение на судах имеют поршневые и лопастные компрессоры. Последние называют также турбокомпрессорами, учитывая их сходство с реактивными турбинами.

Поршневые компрессоры. Эти компрессоры используют для получения высоких давлений при умеренной производительности. По принципу действия поршневые компрессоры аналогичны поршневым насосам: воздух сжимается в цилиндре при помощи поршня, совершающего возвратно-поступательное движение. Устройство поршневого вертикального компрессора одинарного действия, одноступенчатого, с водяным охлаждением показано на рис. 103. Приводом компрессора может служить двигатель внутреннего сгорания или электродвигатель. Коленчатый вал 14 компрессора, получающий вращение от привода, соединен с поршнем 12 через шатун 13. Поршень, расположенный в цилиндре 2 компрессора, совершает возвратно-поступательное движение, всасывая и сжимая воздух, который поступает в цилиндр по всасывающему патрубку 9 через клапан 10. Перед поступлением в цилиндр воздух предварительно очищается от механических примесей в фильтре 8.

При движении поршня 12 вверх сжатый воздух через нагнетательный клапан 4 проходит в клапанную коробку, а из нее — в воздухосборник. Когда давление в воздухосборнике превысит допустимое, сработает регулятор 5, который через трубку 7 откроет всасывающий клапан 10 и будет держать его в открытом положении при поступательном движении поршня. Для охлаждения сжатого воздуха с обеих сторон компрессора предусмотрен воздухоохладитель, в водяную рубашку 3 которого по патрубку 11 поступает холодная вода, отводимая затем по патрубку 6 в охлаждающую систему.

Для смазки движущихся частей и подшипников компрессора применяют масло, заливаемое в поддон картера 1 и забираемое оттуда через масляный фильтр 15.

За компрессором устанавливают воздухосборник в виде прочного резервуара объемом не менее 12—20-кратного объема цилиндра компрессора. Воздухосборник служит для выравнивания давления подаваемого в систему воздуха, а также для очистки его

Для получения сжатого воздуха высокого давления применяют многоступенчатые поршневые компрессоры, в которых процесс сжатия воздуха осуществляется при проходе его через ряд последовательно установленных цилиндров (от двух до четырех).

Лопастные компрессоры (турбокомпрессоры). Лопастные компрессоры применяют для получения высокой производительности при умеренном давлении воздуха или газа. Сжатие воздуха происходит в результате изменения скорости его движения при вращении лопастных колес. Обычно турбокомпрессоры изготовляют многоступенчатыми (три-четыре ступени) для получения более высокого давления воздуха. В качестве привода могут служить электродвигатель, паровая и газовая турбины.

Устройство трехступенчатого турбокомпрессора приведено на рис. 104. Компрессор состоит из ротора (вала) 4 с насаженными на него лопастными колесами 3 и статора 1 в виде кожуха, разделенного кольцевыми камерами на отдельные ступени. В каждой камере расположено по одному лопастному колесу, поэтому число камер равно числу ступеней компрессора. Камеры устроены так, что они могут сообщаться между собой только через каналы рабочих колес.

Рис. 104. Трехступенчатый горизонтальный лопастной турбокомпрессор.

Вследствие быстрого вращения первого колеса воздух всасывается через открытую часть ступицы со стороны вала и увлекается по каналам ротора. При этом у входа в каналы создается разрежение, а у выхода из каналов давление повышается. Выходя из первого колеса, воздух попадает в кольцевое пространство, называемое диффузором 5, из него — во второе рабочее колесо, затем в диффузор и в третье колесо (путь воздуха показан стрелками). При переходе из одного рабочего колеса в другое давление воздуха все время возрастает, сжимаемый воздух нагревается и нуждается з охлаждении. Для спрямления потока воздуха турбокомпрессор, как и центробежный насос, имеет направляющие аппараты 2. По сравнению с поршневыми компрессорами турбокомпрессоры имеют некоторые преимущества (отсутствие клапанов, непрерывность всасывания и нагнетания, меньшие габариты).

www.stroitelstvo-new.ru

Как работает поршневой компрессор?

Самым первым вариантом выпуска компрессорной установки был поршневой компрессор. Он нашёл очень широкое применение и широко используется на сегодняшний день, за счёт высоких показателей производительности и не прихотливости в обслуживании. Может успешно эксплуатироваться как в небольших мастерских, так и в промышленном производстве.

Принцип работы и устройство компрессоров поршневого типа зависит непосредственно от вида компрессорной установки, и  могут отличаться по:

• количеству цилиндров (с одним цилиндром, с двумя цилиндрами, с тремя цилиндрами)
• расположению цилиндров (W-образные, V-образные, рядные)
• количеству ступеней сжатия (одноступенчатые, многоступенчатые)

Все компрессоры имеют базовый вариант оснащения, который присущ большинству типов компрессорных установок.

Поршневые компрессора с одним цилиндром являются самой простой компрессорной установкой. В состав  входят элементы: цилиндр, поршень, два клапана – один для нагнетания, другой для всасывания воздуха, которые располагаются в крышке цилиндра. Во время работы компрессорной установки, шатун, непосредственно соединенный с вращающимся коленвалом, передает на поршень ограниченные движения по камере сжатия. В процессе происходит увеличение объема, находящегося между клапанами и нижней части поршня, в результате чего происходит разрежение.

Превышая сопротивление пластины, которая закрывает всасывающий клапан, атмосферный воздух открывает его и поступает в цилиндр по всасывающему патрубку.

В процессе возвратного  действия поршня происходит сжимание  воздуха и возрастание его давления. Клапан, через который нагнетается воздух  и также удерживаемый пластиной, открывается потоком воздуха, который находится под высоким давлением. Далее сжатый воздух поступает в нагнетательный патрубок.  Питание компрессорной установки может производиться от электрического двигателя или при помощи бензинового или дизельного моторов.

При таком принципе работы компрессорной установки получается максимально эффективная работа. Но имеется минус, который выражается в том, что подаваемый сжатый воздух имеет неравномерный характер и поступает с пульсациями. Для сглаживания пульсаций компрессорная установка снабжена ресивером.

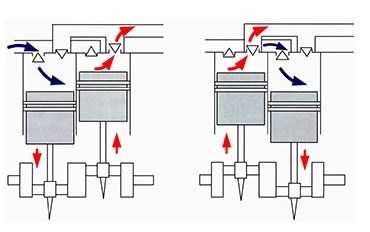

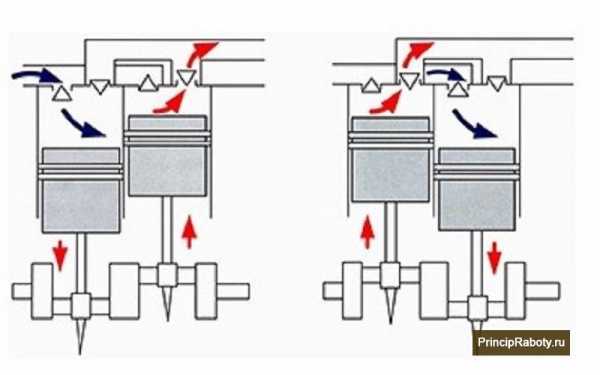

В одноступенчатых двухцилиндровых компрессорных установках  работа цилиндров происходит в противофазе, в следствии чего они всасывают воздух поочередно.  Установки оснащаются  двумя одинаковыми по размеру цилиндрами.  Далее воздух сжимается до максимального уровня и вытесняется в нагнетающую часть оборудования. Затем для сглаживания пульсаций поступает в ресивер.

Двухступенчатые  двухцилиндровые компрессорные  установки, оснащены цилиндрами различных размеров. Процесс сжатия  воздуха до необходимого уровня  происходит в цилиндре первой ступени. Далее воздух поступает в межступенчатый охладитель,  для охлаждения  до необходимого уровня. Далее, попадая в цилиндр второй ступени, воздух дожимается. Это позволяет получить максимальный уровень давления воздуха.

Медная трубка обеспечивает охлаждение сжатого  воздуха на промежутке между цилиндрами двух ступеней, что позволяет  оптимизировать процесс  сжатия и значительно повысить КПД всей компрессорной установки. Размеры обоих цилиндров подбираются  так, чтобы одинаковая работа проводилась на всех ступенях сжатия воздуха.

Двухступенчатые поршневые компрессоры позволяют получить более высокий  уровень работы компрессорной установки по сравнению с одноступенчатыми установками. Преимущества очевидны: затрачивается минимальное  количество  энергии при одинаковой мощности двигателя одноступенчатой и двухступенчатой компрессорной установки. Температура в цилиндрах двухступенчатых установок ниже, чем в компрессорах одноступенчатого типа. Производительность двухступенчатых компрессорных установок обычно на 20 процентов больше, чем у одноступенчатых аналогов.

Компрессоры поршневого типа отличаются своей простотой, длительным сроком эксплуатации  в сочетании с высокой эффективностью работы оборудования. Всё это в целом сделало компрессоры поршневые одними из наиболее популярных, как в частном, так и  в промышленном использовании.

inex.by

это… Виды компрессоров, назначение, устройство и принцип работы :: SYL.ru

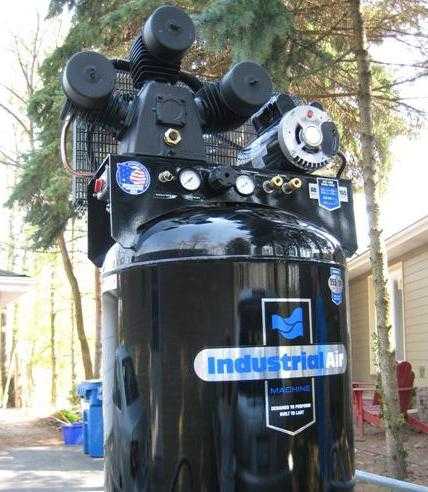

Новый этап развития в строительстве и производственной сфере переживает компрессорное оборудование. Современная генерация агрегатов данного типа характеризуется высокой мощностью, большими объемами подачи сжатого воздуха и долговечностью. Также наблюдается и процесс активного внедрения компрессоров в бытовую сферу. Рядовому домашнему пользователю сжатый воздух может помочь в работе с краскопультом и строительным инструментом, требуя минимальных усилий. В то же время компрессор бытовой имеет небольшие размеры и не требует особого внимания в процессе технического обслуживания. Но в любом случае для правильного выбора такого помощника необходимо подробнее разобраться с его устройством и рабочими параметрами.

Что такое компрессор?

Под компрессорными установками понимается широкий спектр агрегатов, нагнетающих сжатый воздух. В некотором смысле это генераторы воздушных потоков, которые используются как усилие для выполнения определенных рабочих действий. К примеру, сжатый воздух является рабочей средой для пневматических строительных инструментов. Станция направляет его к оборудованию, в результате чего выполняется конечная функция. В техническом отношении компрессор – это сложная машина, построенная на механической рабочей группе. В процессе работы оператор должен учитывать параметры состояния установки, в некоторых случаях регулируя давление подачи воздуха. Также существуют модели, которые в постоянном режиме работают без участия пользователя – ими управляет автоматика. Обычно это производственные компрессоры, которые входят в конвейерные линии обработки разных материалов.

Конструкция агрегата

Устройство компрессоров определяется типом конструкции. Наиболее распространены поршневые воздушные модели. Они могут быть масляными и безмасляными. В обоих случаях непосредственную выработку сжатого воздуха обеспечивает поршень за счет возвратно-поступательных движений. Но и сама поршневая группа нуждается в энергетической поддержке. Функцию привода могут выполнять двигатели разных типов. В частности, компрессор электрический работает на электромоторе. Такие станции выгодны своей бесшумностью, но они же зависимы от сети, что не всегда допустимо при организации рабочего процесса. Существуют и другие варианты энергоснабжения, которые будут рассмотрены отдельно. В обязательный состав практически всех компрессоров входит и емкость с воздухом. Это ресивер, от объема которого напрямую зависит производительность компрессорной установки.

Принцип работы

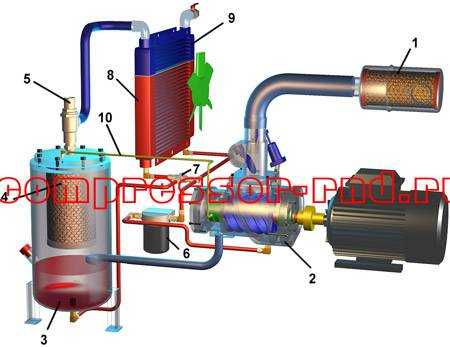

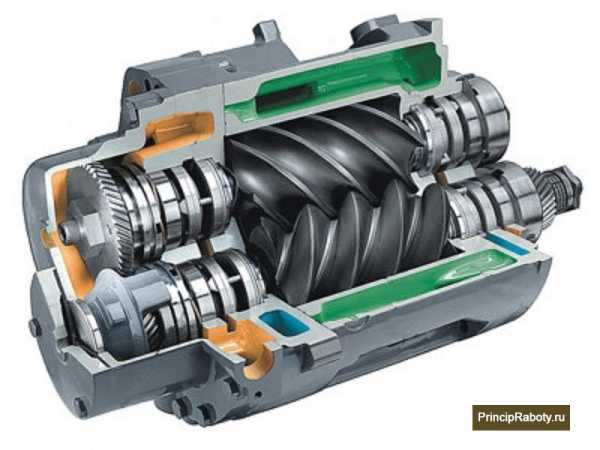

В поршневых агрегатах работа осуществляется за счет возвратно-поступательного действия в цилиндре. В целях обеспечения максимального эффекта компрессии небольшой промежуток от наружной поверхности поршня до внутренней стены цилиндра уплотняют демпфирующими кольцами. Циркуляция принимаемых и выпускаемых воздушных масс происходит в цилиндре между клапанами. Действие поршня реализуется за счет работы шатуна, работающего от кривошипного механизма, который активизируется двигателем. Но также распространен и винтовой компрессор. Устройство и принцип работы данного агрегата можно описать через группу валов, которые вращаются друг другу навстречу. Получается эффект динамической машины. На разных этапах рабочего цикла нарезы и кромки валов могут формировать замкнутое или открытое пространство, управляя, таким образом, потоками воздуха. В обоих механизмах могут использоваться средства для смазки – это касается масляных моделей. Техническая жидкость обволакивает механические элементы, оберегая их от разрушающего воздействия трения. Для винтовых и для поршневых механизмов применяются разные типы масел, в основном отличающиеся тепловой стойкостью.

Характеристики компрессоров

В выборе опытные пользователи компрессорного оборудования учитывают такие параметры, как давление, мощность с производительностью и объем ресивера. Давление в данном случае измеряется в Барах – единица, которая соответствует одному атмосферу. Обычно компрессоры располагают давлением на уровне 10 Бар и это довольно существенная величина, поэтому важно учитывать, что этот же параметр у обслуживаемого инструмента должен быть ниже. Мощность определяет, насколько интенсивным будет вращение тех же винтов, роторов или поршня – соответственно, обусловит и уровень производительности. Силовой потенциал в среднем составляет 1,5-2 кВт. При таких значениях производительность соответствует примерно 150-200 л/мин. Максимально современный компрессорный агрегат способен обеспечивать порядка 500 л/мин. В случае с мощностью, и в расчетах производительности должен быть остаток в 15-20% на случай перегрузок. Емкость ресивера может составлять и 10-20 л в случае с бытовым компрессором, и 500-700 л, если речь идет о промышленном агрегате.

Разновидности поршневых моделей

Принципиальным отличием между разными поршневыми моделями можно назвать потребность в смазке. Масляный компрессор – это агрегат, который требует регулярного и обильного снабжения техническими жидкостями, минимизирующими эффект трения. Своего рода антифрикционная добавка, увеличивающая срок службы элементов.

Безмасляные модели выигрывают за счет небольших размеров и возможности подачи чистого воздуха. Но нельзя сказать, что механизмы таких компрессоров полностью избавляются от смазки. Она присутствует, но распространяется по другим каналам, не контактируя с ресивером, в котором циркулирует воздух. Более того, снабжение маслом обеспечивается в автоматическом режиме специальными раздатчиками. И масляные, и безмасляные виды компрессоров находят свое место в разных сферах. Для понимания практической разницы между двумя устройствами можно сказать, что первые лучше работают в условиях интенсивного производства, а вторые скорее годятся для обслуживания малогабаритного пневматического инструмента.

Разновидности приводных систем

Тип привода в данном случае – это разновидность двигателя, благодаря которому механическая начинка выполняет свою функцию генерации воздуха. Уже говорилось, что существует электрический компрессор, который выигрывает у конкурентных моделей за счет тихой работы, но его подключение к сети накладывает определенные ограничения. К плюсам таких агрегатов относят также экологическую чистоту и скромные размеры.

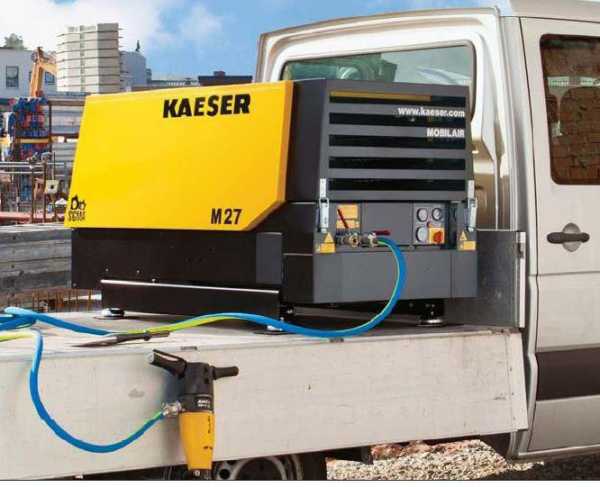

Если же требуется высокая производительность, то отдавать предпочтение стоит компрессорам на жидком топливе. Как правило, это наиболее мощные генераторы сжатого воздуха, которые можно использовать на производствах. Промышленные виды компрессоров практически все формируются бензиновыми и дизельными станциями. Но, важно не забывать, что наличие традиционных ДВС увеличивает габариты компрессора и повышает ответственность техобслуживания.

Расходные материалы и аксессуары

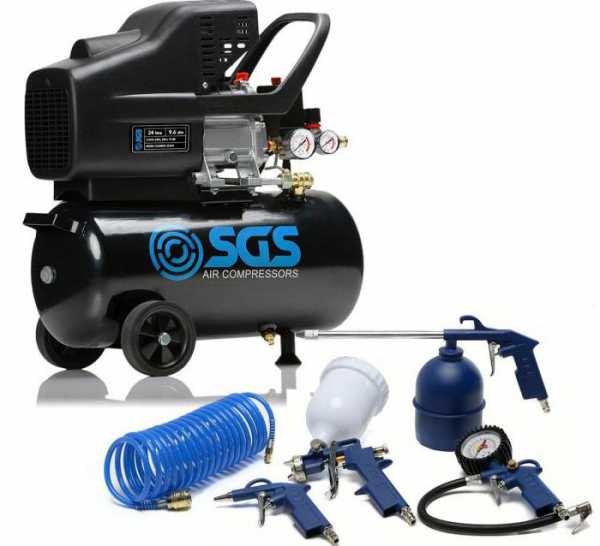

В процессе своей работы компрессор взаимодействует с пневматическим оборудованием посредством специальных каналов, передающих сжатый воздух. Простейший бытовой компрессор комплектуется адаптерами, переходниками и фитингами, которые позволяют организовать соединение и с небольшим краскопультом, и с массивной распылительной установкой.

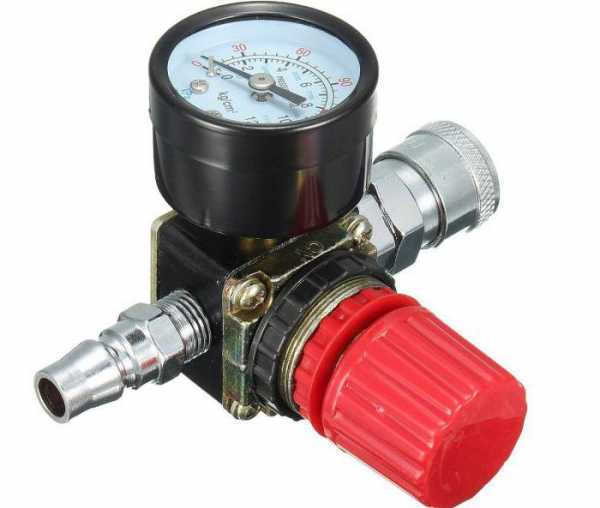

Также в качестве обязательного компонента выступает измерительный прибор – манометр. Он может быть стрелочным, электронным или автоматическим, и его присутствие как таковое крайне рекомендуется специалистами. Также следует не забывать, что компрессор – это машина, работающая при высоком давлении и напряжении. Причем некоторые модели вместе с воздушной струей могут распылять и абразивные частицы. Поэтому работать с такими установками желательно в специальной экипировке с очками и рукавицами.

Производители компрессоров

Крупнейшие изготовители промышленного оборудования выпускают компрессоры разных видов. Среди лидеров сегмента можно назвать Fubag, Abac, Metabo и Fini. Это передовики сегмента, предлагающие, кроме повышенных рабочих характеристик, также и эффективные защитные системы с эргономическими достоинствами конструкции. Именно фирмы Abac и Fubag предлагают высокомощный 500-литровый компрессор. Промышленный агрегат данного производства, по словам пользователей, приятно удивляет не только эксплуатационными возможностями, но и современным технологичным управлением.

Сферы применения

Простейшие задачи, которые выполняют воздушные компрессоры, охватывают весь спектр функций пневматического инструмента. Шлифмашины, гайковерты, долото, пескоструйные аппараты функционально обеспечивает компрессор. Это универсальный источник сжатого воздуха для малогабаритной пневматики как минимум.

Если говорить о более серьезных задачах, то к ним можно отнести накачку надувных изделий, покрасочные работы, а также абразивную зачистку. Опять же, за счет сжатого воздуха можно формировать довольно активную струю, способную на высокой скорости доставлять инородные частицы. Этой возможностью можно объяснить производственное назначение компрессора, благодаря которому обслуживаются станочные механизмы, распыляющие песок.

Заключение

Принцип работы компрессорного оборудования давно применяется в самых разных сферах. На данном же этапе развития в погоне за потребителем производители стремятся пересматривать и конструкции, и технико-эксплуатационные возможности таких агрегатов. В итоге появляется компрессор промышленный, в перечень задач которого входит обеспечение сложных операций гидроабразивной резки. Это мощные дизельные установки, которые внешне напоминают небольшие электростанции. С другой стороны, не теряет актуальности и малогабаритный компрессор, точечно обслуживающий малогабаритные инструменты – такие модели добавляют в функциональности, эргономике и степени автономности.

www.syl.ru

Устройство и принцип работы поршневого компрессора

В отличие от своих аналогов, поршневой компрессор имеет простую конструкцию. Основным достоинством данного агрегата является низкая стоимость. С каждым годом появляется компрессорное оборудование более современного образца, несмотря на это, поршневые компрессоры пользуются большей популярностью.

Виды поршневого компрессора

Компрессоры имеют различные сферы применения как в промышленности, так и в быту. Поршневой компрессор сконструирован таким образом, чтобы выдавать сжатый воздух под большим давлением.

Существует несколько видов оборудования, каждый из которых имеет свои индивидуальные особенности и функции, однако, принцип работы у всех одинаковый. По количеству используемых механизмом цилиндров поршневые компрессоры делятся на три основные категории:

• одноцилиндровые;
• двухцилиндровые;
• многоцилиндровые.

В каждом из данных видов количество поршней соответствует количеству цилиндров. Также промышленные компрессоры разделяются на несколько видов по количеству рабочих ступеней:

• одноступенчатые;
• двухступенчатые;
• многоступенчатые.

Многоступенчатые компрессоры пользуются большей популярностью благодаря хорошей производительности. По расположению цилиндров они делятся на вертикальные, горизонтальные, угловые. Лучшими считаются поршневые компрессоры, поршня которых расположены по обе стороны коленчатого вала и двигаются навстречу друг другу.

Устройство поршневого компрессора

Механизм одноцилиндрового компрессора состоит из головки цилиндров и самого цилиндра, в котором двигается поршень. Поршень соединяется с коленчатым валом при помощи шатуна. Коленчатый вал вращается на подшипниках с помощью маховика.

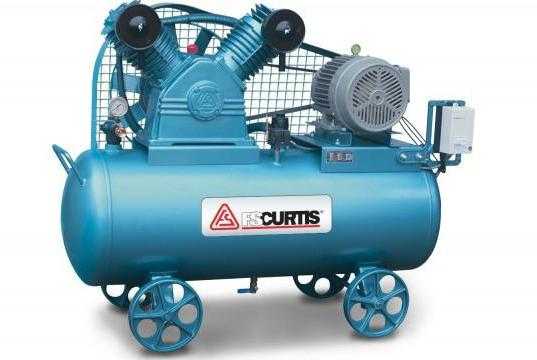

Устройство двухцилиндрового компрессора отличается от одноцилиндрового количеством деталей, и имеет прочный чугунный корпус. В головке цилиндров находятся специальные клапана, через которые проводится сжатый воздух, выработанный поршнем.

Как выбрать подходящий компрессор

При выборе компрессора необходимо определиться с тем, какую функцию он должен выполнять. Для этого предусмотрены агрегаты разной мощности. Полностью универсального устройства не существует, поэтому нужно сразу рассчитать нагрузку.

К примеру, мощности двухступенчатого цикла может не хватить на нужды потребителя, тогда компрессор быстро выйдет из строя из-за большой нагрузки. Также неоправданные затраты займёт покупка многоступенчатого агрегата, если потребителю необходима минимальная мощность. Срок службы устройства будет полностью зависеть от правильно выбораной модели.

Любой вид поршневого компрессора требует бережного отношения и своевременного обслуживания. Но даже если один из узлов агрегата выйдет из строя, то ремонт или замена потребуют небольших затрат, в отличие от ремонта винтового или центробежного компрессора. Этот фактор даёт большое преимущество перед аналогами.

www.spets-stroy-portal.ru

Устройство и принцип работы поршневых компрессоров

• Каталог продукции
  • Компрессоры
    • Поршневые электрические компрессоры
    • Поршневые дизельные и бензиновые компрессоры
    • Винтовые электрические компрессоры
      • Компрессоры Ceccato (Италия)
        • Серия CSL (0.22 – 1.63 м3/мин)
        • Серия CSM (0.24 – 1.75 м3/мин)
        • Серия CSA (0.49 – 2.00 м3/мин)
        • Серия CSB (1.19 – 3.97 м3/мин)
        • Серия CSC (3.48 – 7.80 м3/мин)
        • Серия CSD (7.08 – 11.5 м3/мин)
        • Серия DRB (3,4 – 6,1 м3/мин)
        • Серия DRC New (3.84 – 7.86 м3/мин)
        • Серия DRD (7.20 – 12.5 м3/мин)
        • Серия DRE (10.1 – 19.6 м3/мин)
        • Серия DRF (17.10 – 28.62 м3/мин)
        • Серия RLR New (35.5 – 40.8 м3/мин)
        • Серия IVR с частотным приводом (0.3 – 30.0 м3/мин)
          • Серия CSA IVR версия на раме
          • Серии CSA IVR, версия на ресивере с осушителем
          • Серии CSB IVR, версия на раме
          • Серии CSB IVR, версия на ресивере с осушителем
          • Серии CSC IVR, версия на раме
          • Серии CSD IVR, версия на раме
          • Серия DRA IVR версия на раме
          • Серия DRA IVR версия на ресивере 500л
          • Серия DRA IVR версия на ресивере с осушителем
          • Серия DRB IVR, версия на раме и с осушителем NEW
          • Серия DRB IVR, версия на ресивере с осушителем
          • Серии DRC IVR, версия на раме
          • Серии DRC IVR, версия с осушителем
          • Серии DRD IVR, версия на раме
          • Серии DRD IVR, версия с осушителем
          • Серии DRE IVR, версия на раме
          • Серии DRF IVR, версия на раме
          • Серия DRD IVR PM, версия на раме и с осушителем
      • Компрессоры Atlas Copco (Швеция)
      • Компрессоры MARK (Италия)
      • Компрессоры RENNER (Германия)
        • Винтовые электрические компрессоры серии RS 3,0-160 кВт с ременным приводом
          • Винтовые электрические компрессоры серии RS-PRO 3,0-18,5 кВт
          • Винтовые электрические компрессоры серии RS-TOP 11,0-15,0 кВт
          • Винтовые электрические компрессоры серии RS 18,5-30,0 кВт
          • Винтовые электрические компрессоры серии RS PRO 30,0-55,0 кВт
          • Винтовые электрические компрессоры серии RS 55,0-160,0 кВт
        • Винтовые электрические компрессоры серии RSF 5.5-160 кВт с ременным приводом и частотным преобразователем
        • Винтовые электрические компрессоры серии RS-H 11,0-15,0 кВт давление до 20 бар
        • Винтовые электрические компрессоры серии RS 75,0-355,0 кВт D с прямым приводом
        • Винтовые электрические компрессоры серии RSF 87-355 кВт D с прямым приводом и частотным преобразователем
      • Компрессоры COMPRAG (Германия)
      • Компрессоры REMEZA (Беларусь)
      • Компрессоры Fini (Италия)
      • Компрессоры ЗИФ (Россия)
      • Компрессоры BERG (Германия)
      • Компрессоры DALI (Китай)
      • Компрессоры Abac (Италия)
    • Винтовые дизельные и бензиновые компрессоры
    • Безмасляные компрессоры
      • Компрессоры Ceccato (Италия)
      • Компрессоры Atlas Copco (Швеция)
      • Компрессоры RENNER (Германия)
        • Безмасляные компрессоры RENNER серия RSW с прямым приводом
        • Безмасляные компрессоры RENNER серия RSW F с прямым приводом и частотным преобразователем
        • Безмасляные спиральные компрессоры RENNER серия SCROLL
          • Безмасляные спиральные компрессоры RENNER серия SL-S 1,5 – 7,5 кВт
          • Безмасляные спиральные компрессоры RENNER серия SLK-S 1,5 – 7,5 кВт с осушителем
          • Безмасляные спиральные компрессоры RENNER серия SLD-S 1,5 – 7,5 кВт на ресивере 90 и 250 л
          • Безмасляные спиральные компрессоры RENNER серия SLDK-S 1,5 – 7,5 кВт с осушителем на ресивере 90 и 250 л
          • Безмасляные спиральные компрессоры RENNER серия SLM-S 7,5 – 30,0 кВт
          • Безмасляные спиральные компрессоры RENNER серия SLKM-S 7,5 – 22,0 кВт с осушителем
          • Безмасляные спиральные компрессоры RENNER серия SLDM-S 7,5 – 15,0 кВт на ресивере 500 л
          • Безмасляные спиральные компрессоры RENNER серия SLDKM-S 7,5 – 11,0 кВт с осушителем на ресивере 500 л
          • Безмасляные спиральные компрессоры RENNER серия SLD-S 1,5 – 7,5 кВт на ресивере 90 и 250 л
          • Безмасляные спиральные компрессоры RENNER серия SLDK-I 1,5 – 7,5 кВт с осушителем на ресивере 90 л и 250 л
          • Безмасляные спиральные компрессоры RENNER серия SLKT 1,5-7,5 кВт на поворотных колесах и с ручкой для перемещения
          • Безмасляные спиральные компрессоры RENNER серия SL-I 1,5-7,5 кВт
          • Безмасляные спиральные компрессоры RENNER серия SLK-I 1,5-7,5 кВт с осушителем
      • Компрессоры DALGAKIRAN (Турция)
      • Компрессоры REMEZA (Беларусь)
      • Компрессоры Garage (Россия)
      • Компрессоры Fubag (Германия)
      • Компрессоры Fini (Италия)
      • Компрессоры ABAC (Италия)
    • Дожимные компрессоры (бустеры)
    • Компрессоры для пневмотранспорта
    • Компрессоры для электротранспорта
    • Воздуходувки
  • Подготовка сжатого воздуха и газов
  • Ресиверы
  • Генераторы
  • Тепловые пушки и тепловентиляторы
  • Окрасочное оборудование
  • Пескоструйное оборудование
  • Пневмо, электро и ударный инструмент
  • Hасосы и мотопомпы для жидкостей
  • Вакуумные насосы
  • Строительное оборудование
  • Металлообрабатывающее оборудование
  • Фитинги, хомуты, штуцера

aerocompressors.ru

Устройство поршневого компрессора

Компрессоры в промышленности стали использовать не так давно — всего каких-то 150 лет назад. В странах западной Европы они стали появляться на производстве примерно со середины девятнадцатого века. И только в начале двадцатого эти устройства стали использоваться в нашей стране. Сегодня невозможно представить себе мало-мальски серьезное производство без компрессоров. Устройства для сжатия и подачи газов используются не только на заводах, но и в автомастерских, гаражах. При строительных или окрасочных работах использование компрессоров и соответствующих инструментов в несколько раз увеличивает скорость проведения технологических процессов. Только представьте себе разницы по времени между покраской большого участка стены валиком и с помощью краскопульта.

В промышленности используется огромное количество видов компрессоров для разных целей. И все их конструкции принципиально различаются. Винтовые чем-то напоминают мясорубку, роторные — мотор, а поршневые — пресс, который «давит» воздух. Поэтому рассмотреть устройство всех видов компрессора на примере какого-то одного просто невозможно. Понять, как работает это устройство проще всего на примере поршневых моделей.

Схема работы поршневого компрессора

Поршневые компрессоры – самые старые. Именно они подавали сжатый воздух на заводах девятнадцатого века. Конструкция их состоит из двух частей: корпуса и поршня с кривошипно-шатунным механизмом. Поршень плотно прилегает к стенкам корпуса и может двигаться вверх-вниз. С боков или сверху компрессора располагаются два клапана: всасывающий и нагнетательный. Устройство компрессора может быть и более сложным: несколько цилиндров или ступеней, однако принцип работы его не будет отличаться от простейшей модели.

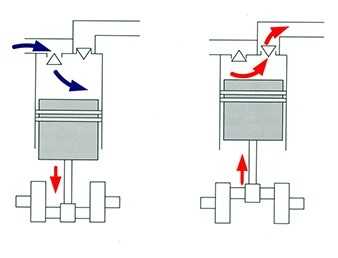

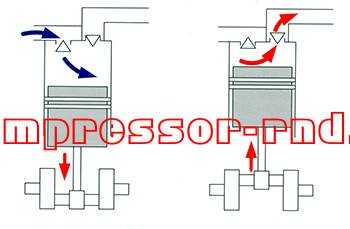

Работу агрегата можно условно разделить на два этапа: всасывание воздуха и собственно его сжатие. Как уже говорилось ранее, в корпусе устройства находится поршень. Когда он начинает двигаться вверх, объем внутреннего пространства увеличивается, газ становится разреженным. Таким образом давление окружающего воздуха на клапан становится выше, чем внутреннее давление, и газ поступает внутрь. Когда значения давлений выравниваются-клапан закрывается. Поршень в этот момент проходит точку поворота и начинает двигаться вниз, тем самым сжимая воздух. Когда давление внутри устройства достигает определенного значения, открывается нагнетательный клапан, через который выходит сжатый газ. Поршень доходит до крайней нижней точки и вновь начинает двигаться вверх.
