Выпрямители. Виды и устройство. Структура и особенности

Выпрямители это электротехнические устройства, которые служат для получения из переменного напряжения, постоянного. Главными компонентами выпрямителей являются вентили и трансформатор. Они создают условия протекания тока в нагрузочной цепи в одну сторону, то есть, выпрямляют его. Из переменного напряжения образуется постоянное с наличием пульсаций.

Чтобы сгладить полученные импульсы выпрямленного напряжения, после выхода выпрямителя подключают выравнивающий фильтр, состоящий из емкостей, дросселей и сопротивлений. Для выравнивания и регулировки полученного тока и напряжения к выходу сглаживающего фильтра подключают схему стабилизатора. Такие устройства часто подключают и на входе устройства на переменный ток.

Режимы функционирования и свойства отдельных компонентов выпрямителя, стабилизатора, регулятора и фильтра согласовывают с определенными условиями эксплуатации нагрузки потребителя. Поэтому главной задачей при проектировании устройств выпрямления является расчет соотношений, дающих возможность определить по режиму эксплуатации потребителя электрические свойства и параметры компонентов стабилизатора и других частей. Далее необходимо рассчитать эти элементы и выбрать по каталогу в торговой сети.

Рис. 1

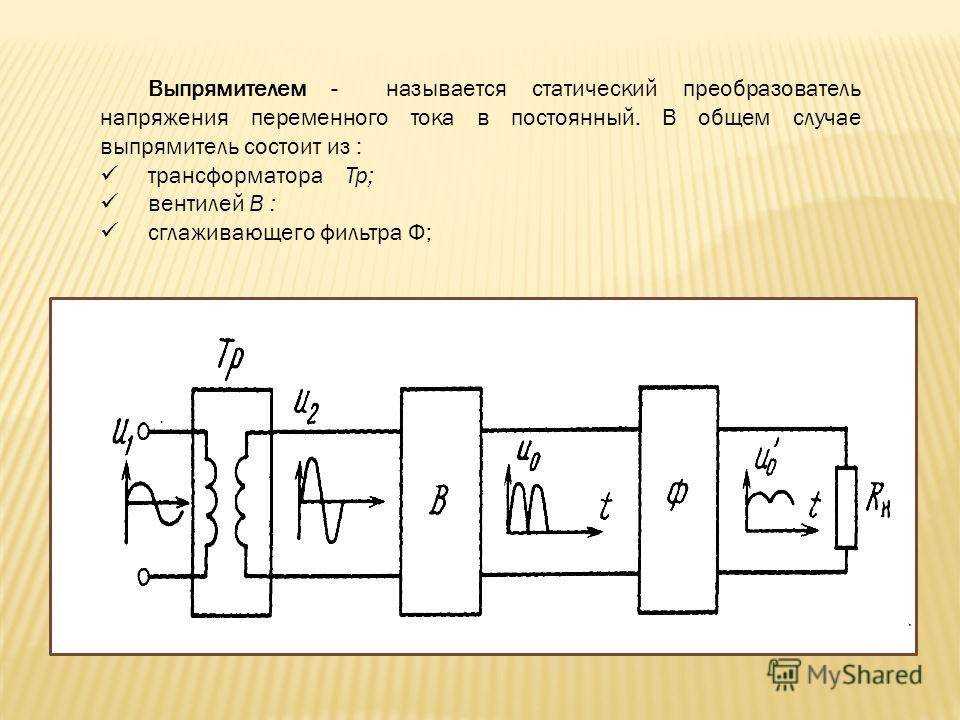

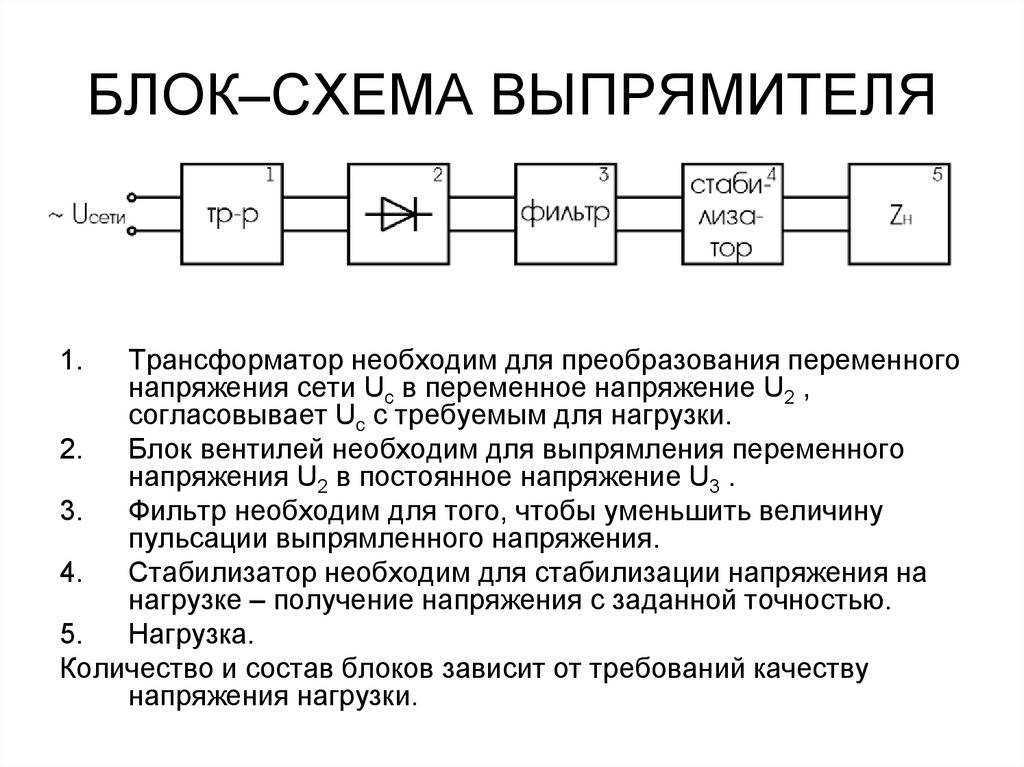

Выпрямители в общем виде можно изобразить структурной схемой (Рис. 2), в которую входит:

1 — Силовой трансформатор.
2 — Диодный мост, состоящий из диодов.
3 — Устройство фильтрования.
4 — Нагрузочная цепь со стабилизатором.

Рис. 2

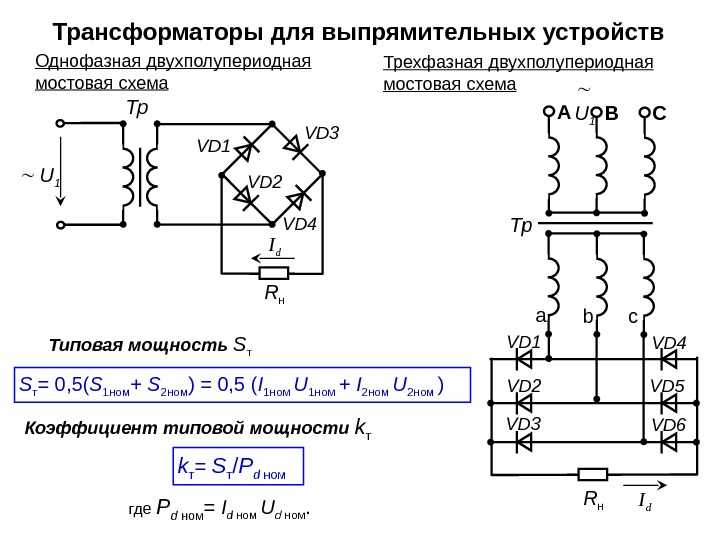

Силовой трансформатор

Это устройство предназначено для согласования напряжений на входе и выходе выпрямительного устройства (Рис. 1 — а). Другими словами, трансформатор осуществляет разделение сети нагрузки и сети питания. Существуют всевозможные варианты схем соединения обмоток этого трансформатора, выбор которых зависит от типа схемы выпрямления устройством. На величину выходного напряжения трансформатора U₂ влияет величина напряжения на выходе выпрямительного моста U_н.

Трансформатор способен выполнить гальваническую развязку частоты f₁ с сетью питания U₁, I₁, и нагрузочную цепь с U_н, I_нодновременно. В настоящее время появилась возможность проектировать и производить инверторы высокого напряжения, функционирующие на повышенной частоте и выпрямляющие напряжение. Для этого применяются схемы бестрансформаторного выпрямления, в которых блок вентилей подключается сразу к первичной сети питания.

Диодный мост

Этот блок выполняет основную функцию в устройстве выпрямителя, преобразуя переменный ток в постоянный (Рис. 1 — б). В блоке применяются чаще всего элементы в виде диодов.

На выходе блока вентилей снимается постоянное напряжение, имеющее повышенный уровень импульсов, который зависит от числа фаз сети питания и схемой выпрямителя.

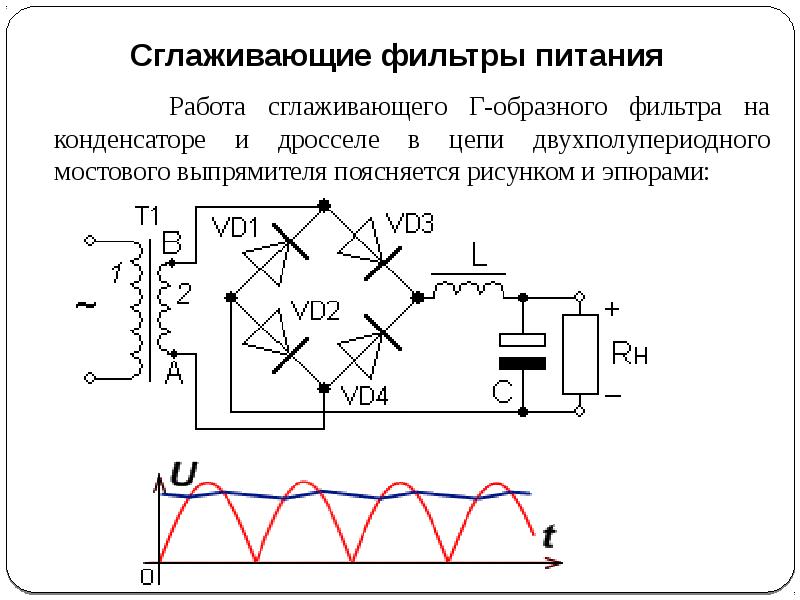

Устройство фильтрования

Фильтрующая часть выпрямителя обеспечивает необходимый уровень пульсаций напряжения на выходе выпрямителя в соответствии с предъявляемыми требованиями нагрузки (Рис. 1 — в). В схеме фильтрующего устройства применяются сглаживающий дроссель или сопротивление, подключенные последовательно, и конденсаторы, подключенные параллельно выходу питания.

Однако чаще всего фильтры выполняют по схемам несколько сложнее. В маломощных выпрямителях нет необходимости в применении дросселя и резистора. В схемах выпрямителей для трехфазной сети величина импульсов меньше, тем самым становятся легче условия функционирования фильтра.

Стабилизатор напряжения

Устройство стабилизации напряжения предназначено для снижения внешнего влияния на выходное напряжение. Воздействиями могут быть: изменение частоты тока, температуры, перепады напряжения и другие факторы. В конструкции стабилизатора используются полупроводниковые элементы в виде стабилитронов, тиристоров, симисторов и других полупроводников, устройство и работа которых будет рассмотрена отдельно.

Классификация

Выпрямители, выполненные на основе полупроводниковых элементов, классифицируются по различным признакам.

По мощности на выходе:

Повышенной мощности – свыше 100 киловатт.
Средней мощности – менее 100 кВт.
Малой мощности – до 0,6 киловатт.

Фазности сети питания:

1-фазные.
3-фазные.

Количеству импульсов одного полюса выпрямленного напряжения U

₂ за один период:

Однотактные (имеют один полупериод).
Двухтактные (два полупериода).

Типу управления вентилями выпрямители делятся на:

Управляемые. В схеме применяются транзисторы, тиристоры.
Неуправляемые. Используются диоды.

Выпрямители разделяют для следующих видов нагрузки:

Активно-емкостная.
Активно-индуктивная.
Активная.

Расчет выпрямителя

Характер нагрузки, формы потребления тока влияют на способы расчета выпрямителя, и значительно отличаются. Расчет выпрямителя выполняется путем подбора схемы выпрямителя, вида вентилей, определения нагрузки на трансформатор, фильтр и диоды, энергетических и электрических параметров.

Ряд факторов влияет на выбор схемы прибора. Эти факторы необходимо учитывать согласно предъявляемому требованию к выпрямителю.

К таким факторам можно отнести:

Мощность и напряжение.
Пульсация и частота напряжения на выходе.
Значение обратного напряжения на диодах и их количество.
Коэффициент мощности и другие параметры.
КПД.

Коэффициент применения трансформатора по мощности оказывает большое влияние на расчет выпрямителя. Этот параметр вычисляется формулой:

Где I_d, U_d, — средние величина выпрямленного тока и напряжения, I₁, U₁ — рабочая первичная величина тока и напряжения, I₂, U₂ – рабочая величина вторичного тока и напряжения.

При повышении коэффициента использования трансформатора размеры прибора в общем уменьшаются, а КПД увеличивается.

Схемы выпрямления

Однофазные выпрямители

Схемы приборов для подключения к питанию однофазной сети используются чаще всего для бытовых электрических устройств. В них применяются однофазные трансформаторы, функционирующие с фазой и нолем. Обе обмотки трансформатора таких приборов являются однофазными.

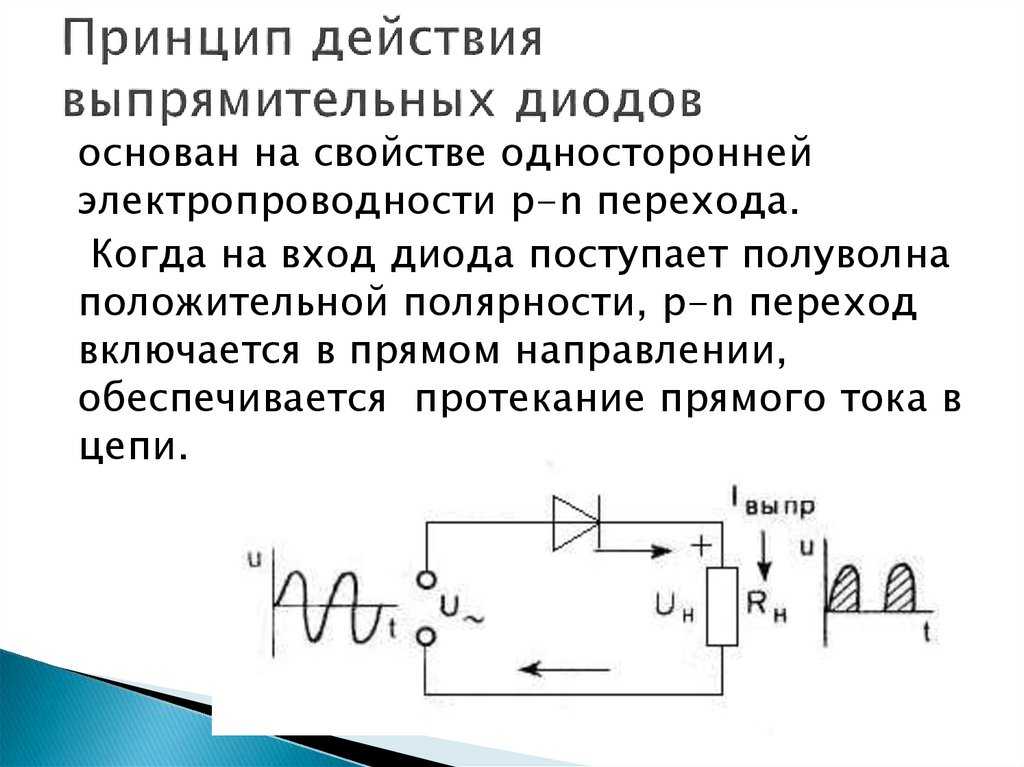

Однофазная однотактная схема

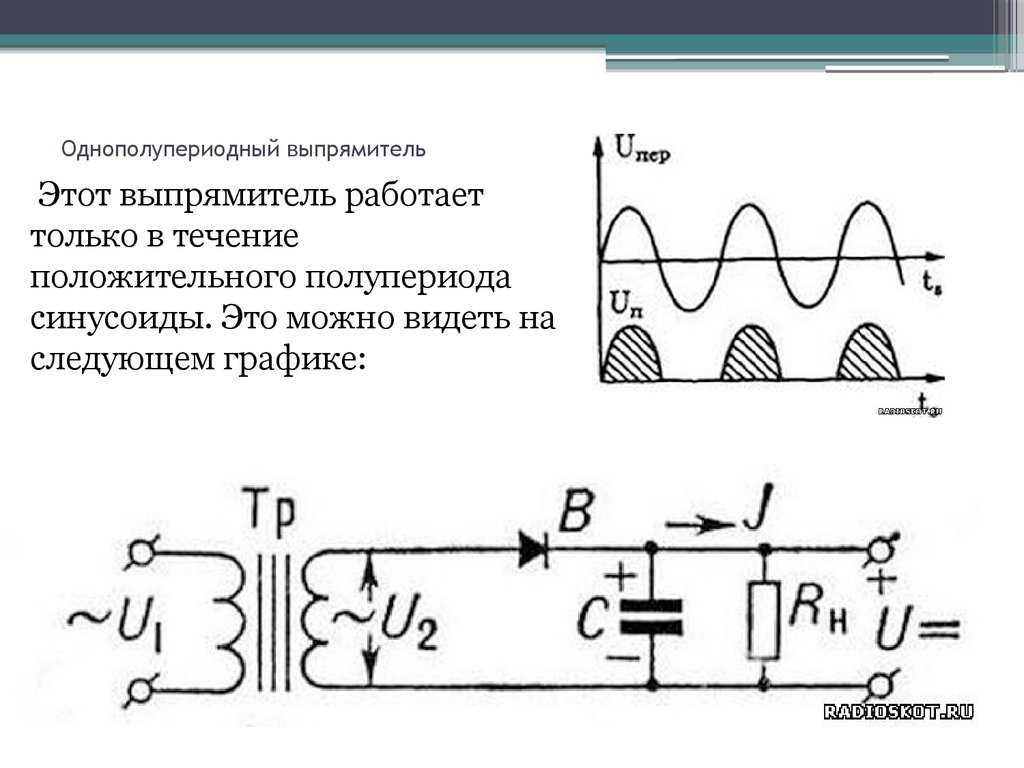

Однополупериодная схема чаще всего используют для выравнивания токов малой мощности (несколько миллиампер), когда нет необходимости идеального выравнивания напряжения на выходе выпрямителя. Такая схема характерна значительными пульсациями выходного напряжения и малым коэффициентом использования трансформатора.

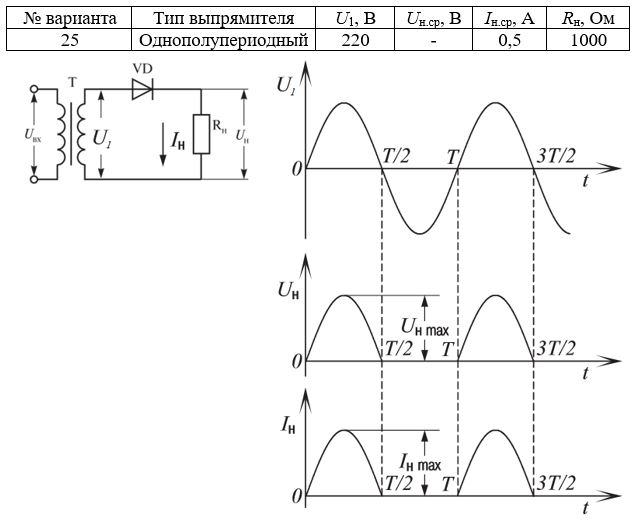

На диаграмме видна работа однотактного выпрямителя на активную нагрузку.

Нагрузочный ток i_d под воздействием ЭДС вторичной обмотки (е₂) может пройти только за те полупериоды, на которых анод диода обладает положительным потенциалом по отношению к катоду. По диоду в первый полупериод протекает ток i_vd, а во второй полупериод ток становится нулевым (при отрицательном потенциале анода).

Напряжение на выходе выпрямителя u_d всегда ниже ЭДС обмотки е₂, из-за того, что определенная часть напряжения теряется. Наибольшее обратное сопротивление вентиля U_обрmax достигает амплитудной величины ЭДС вторичной обмотки.

Диаграммы токов обеих обмоток трансформатора аналогичны, если не считать ток намагничивания и удалить из него величину I_d, так как она не трансформируется в первичную обмотку. Из-за этой величины в сердечнике трансформатора образуется вспомогательный магнитный поток, который насыщает сердечник.

Такой эффект называется вынужденным подмагничиванием. Это можно выделить, как основной недостаток схемы. После насыщения ток намагничивания трансформатора повышается по сравнению с нормальным режимом. Повышение этого тока создает условия для увеличения сечения проводника первичной обмотки. Вследствие этого возрастают размеры трансформатора.

Радиоэлектроника для начинающих – статьи по основам радиоэлектроники для новичка

#МОП-транзисторы #акустические кабели #аналоги конденсаторов #батареики #биполярные транзисторы #варикапы #варисторы #герконовое реле #динисторы #диодные мосты #диоды #диоды Шоттки #заземление #защитные диоды #керамические конденсаторы #конвертеры конденсатора #конденсаторы #контракторы #маркировка конденсаторов #маркировка резиторов #микросборка #мультиметры #осциллограф #отвертки #паяльник для проводов #переключатели фаз #переменные резисторы #печатные платы #радиодетали #резисторы #реле #светодиоды #стабилитроны #танталовые конденсаторы #твердотельное реле #тепловое реле #термодатчики #тестеры для транзистора #тиристоры #транзисторы #тумблеры #туннельные диоды #фототиристоры

Печатная плата: виды, требования, размеры, методы изготовления

26 Марта 2023 – Анатолий Мельник

Рассказываем что такое печатная плата, виды и размеры печатных плат.

Технология изготовления печатных плат. Из чего изготавливается печатная плата.

Читать полностью286

#печатные платы

Переменный резистор: типы, устройство и принцип работы

24 Ноября 2022 – Анатолий Мельник

Рассказываем и показываем как правильно проверить работу транзисторов с помощью цифрового мультиметра. Магазин электронных компонентов и радиодеталей «Радиоэлемент»

Читать полностью1839

#переменные резисторы #резисторы

Тумблеры

24 Ноября 2022 – Анатолий Мельник

Конструктивные особенности тумблеров. Типы, виды. Какие характеристики нужно учитывать при выборе. Как правильно подключить тумблер. Инструкция и советы в одной статье.

Читать полностью1318

#тумблеры

Как проверять транзисторы тестером – отвечаем

24 Ноября 2022 – Анатолий Мельник

Читать полностью1539

#тестеры для транзистора #транзисторы

Как пользоваться мультиметром

24 Ноября 2022 – Анатолий Мельник

Что такое и как устроен мультиметр. Как правильно пользоваться мультиметром: как измерить напряжение, силу тока и напряжение. Как проверить емкость и индуктивность

Читать полностью1379

#мультиметры

Выпрямитель напряжения: принцип работы и разновидности

29 Декабря 2022 – Анатолий Мельник

Выпрямитель напряжения электрической сети: как устроен, применение, обозначение на схемах. Как работает и для чего предназначается выпрямитель напряжения.

Читать полностью 1788

Переключатель фаз (напряжения): устройство, принцип действия, виды

24 Ноября 2022 – Анатолий Мельник

Подробная статья о переключателях фаз: устройство и разновидности. Рекомендации по подключению и настройке. Рекомендации по выбору: популярные модели.

Читать полностью387

#переключатели фаз

Как выбрать паяльник для проводов и микросхем

31 Октября 2022 – Анатолий Мельник

Особенности выбора хорошего паяльника для проводов и микросхем: разновидности конструкций, требования. Какие существуют нагреватели и жала. Дополнительные возможности.

Читать полностью1170

#паяльник для проводов

Что такое защитный диод и как он применяется

24 Ноября 2022 – Анатолий Мельник

В статье разбираются особенности защитных диодов, их устройство и маркировка, а также применения в реальных условиях. Даны рекомендации по проверке и подбору супрессоров.

Читать полностью1288

#диоды #защитные диоды

Варистор: устройство, принцип действия и применение

24 Ноября 2022 – Анатолий Мельник

В статье разбирается устройство варисторов: маркировка, основные параметры. Вы узнаете в чем заключаются достоинства и недостатки варисторов, а также как выбрать и проверить компоненты.

Читать полностью1508

#варисторы

Виды отверток по назначению и применению

10 Октября 2022 – Анатолий Мельник

Виды отверток по сферам применения. В статье рассматриваются простые, ударные, диэлектрические и другие отвертки.

Читать полностью1069

#отвертки

Виды шлицов у отверток

10 Октября 2022 – Анатолий Мельник

В статье рассматривается, что такое шлицы и какие бывают виды, их маркировка, основные размеры: крестообразные, прямые, звездочки, наружные, комбинированные и другие виды шлицов.

Читать полностью410

#отвертки

Виды и типы батареек

24 Ноября 2022 – Анатолий Мельник

Подробная статья о батарейках: виды и типы батереек, как различаются батарейки. Как обозначаются батарейки (маркировка)

Читать полностью1728

#батареики

Для чего нужен контактор и как его подключить

24 Ноября 2022 – Анатолий Мельник

Для чего нужен контактор и как он устроен. Как правильно выбрать и подключить контактор для управления в автоматическом режиме электрическими приборами.

Читать полностью2735

#контракторы

Как проверить тиристор: способы проверки

24 Ноября 2022 – Анатолий Мельник

Как самому проверить тиристор? Способы проверки тиристора мультиметром, тестером. Проверка тиристора без выпаивания. Пошаговые инструкции с фото.

Читать полностью2842

#тиристоры

Как правильно выбрать акустический кабель для колонок

24 Ноября 2022 – Анатолий Мельник

Статья про выбор акустического кабеля: типы и виды акустического кабеля. Как маркируется кабель. Как рассчитать сечение кабеля. Правила эксплуатации и советы по выбору.

Читать полностью1668

#акустические кабели

Что такое цифровой осциллограф и как он работает

20 Сентября 2022 – Анатолий Мельник

Обзор принципа работы цифровых осциллографов. Виды осциллографов, их отличия от аналоговых. Применение цифрового осциллографа

Читать полностью643

#осциллограф

Как проверить варистор: используем мультиметр и другие способы

24 Ноября 2022 – Анатолий Мельник

Статья-инструкция о том, как проверить варистор на исправность мультиметром или тестором. Принцип работы варистора и основные параметры варисторов, обнозначение на схеме.

Читать полностью5470

#варисторы #мультиметры

Герконовые реле: что это такое, чем отличается, как работает

31 Октября 2022 – Анатолий Мельник

Статья об устройстве герконовых реле: обзор конструкции, характеристик и принципа работы. Преимущества и недостатки. Назначение герконовых реле, где используются компоненты.

Читать полностью523

#герконовое реле #реле

Диоды Шоттки: что это такое, чем отличается, как работает

24 Ноября 2022 – Анатолий Мельник

Статья ответит на вопросы: что такое диоды Шоттки, как они устроены, плюсы и минусы данного вида диодов. Обозначение диодов на схемах. Сферы применения.

Читать полностью6807

#диоды #диоды Шоттки

Как правильно заряжать конденсаторы

24 Ноября 2022 – Анатолий Мельник

Способы зарядки и разрядки конденсаторов. Виды конденсаторов: основные параметры, принципы работы и области применения.

Читать полностью3468

#конденсаторы

Светодиоды: виды и схема подключения

24 Ноября 2022 – Анатолий Мельник

Светодиодами называют полупроводниковые приборы, которые при подаче напряжения создают оптическое излучение.

Их международное буквенное обозначение – LED (LightEmittingDiode). На схеме светодиод обозначается как обычный диод с двумя параллельными стрелками, направленными наружу и указывающими на его излучающий характер.

Читать полностью302

#диоды #светодиоды

Микросборка

10 Октября 2022 – Анатолий Мельник

Микросборка (МСБ) – конструктивная составляющая радиоэлектронной аппаратуры микроминиатюрного исполнения, предназначенная для реализации определенной функции. МСБ обычно не выпускаются в качестве самостоятельных изделий, предназначенных для широкого применения.

Читать полностью3608

#микросборка

Применение, принцип действия и конструкция фототиристора

24 Ноября 2022 – Анатолий Мельник

Фототиристор (ТФ) – полупроводниковое устройство со структурой, сходной с обычным тиристором, но с одним существенным отличием.

Он включается не подачей напряжения, а с помощью света, падающего на него. Этот прибор сочетает функции управляемого тиристора и фотоприемника, преобразующего световую энергию в электрический управляющий импульс. Изготавливается обычно из кремния, имеет спектральную характеристику, аналогичную другим фоточувствительным элементам с кремниевой полупроводниковой структурой.

Читать полностью1138

#тиристоры #фототиристоры

Схема подключения теплового реле – принцип работы, регулировки и маркировка

31 Октября 2022 – Анатолий Мельник

Электродвигатели и прочее электрооборудование в процессе эксплуатации могут испытывать высокие нагрузки, вызывающие их перегрев. Частые перегревы обмоток силовых установок приводят к разрушению изоляционных материалов и значительному сокращению срока службы, поэтому в конструкции таких устройств предусматривают защитное тепловое реле (ТР). Подключение в схему теплового реле обеспечивает обесточивание электрооборудования при возникновении нештатных ситуаций и предотвращает его выход из строя.

Читать полностью6815

#реле #тепловое реле

Динисторы – принцип работы, как проверить, технические характеристики

24 Ноября 2022 – Анатолий Мельник

Динистор – неуправляемая разновидность тиристоров, иначе он называется триггер-диодом. Изготавливается из полупроводникового монокристалла, имеющего несколько p-n переходов. Обладает двумя устойчивыми состояниями: открытым и закрытым. Подходят для применения в цепях непрерывного действия, в которых наибольшее значение тока составляет 2 А, а также в импульсных режимах, при условии, что максимальный ток – 10А, а напряжения находятся в диапазоне 10-200 В. Этот элемент обычно выполняет функции электронного ключа. Его открытое положение соответствует высокой проводимости, закрытое – низкой. Переход из открытого в закрытое состояние происходит практически мгновенно.

Читать полностью2175

#динисторы

Маркировка керамических конденсаторов

24 Ноября 2022 – Анатолий Мельник

Правильно выбрать конденсатор для микросхемы определенного назначения помогает маркировка, нанесенная на корпус. Но у конденсаторов она сложная и разнообразная, поэтому определить характеристики этих элементов затруднительно, особенно если они имеют незначительную площадь поверхности. Параметры, указываемые в обозначении: код производителя, номинальное напряжение, емкость, допустимое отклонение от номинала, температурный коэффициент емкости (ТКЕ).

Читать полностью929

#керамические конденсаторы #конденсаторы

Компактные источники питания на печатную плату

24 Ноября 2022 – Анатолий Мельник

Выбор ИП печатной платы напрямую влияет на ее работоспособность. Главная задача такого прибора – получить переменное напряжение от питающей сети, преобразовать его в постоянное и подать на оборудование. Если компонент выбран неверно или неисправен, он может перегореть или не справиться с входным напряжением. В худшем случае пострадает и плата – ее придется либо ремонтировать, либо выбрасывать и покупать новую.

Читать полностью958

#печатные платы

SMD-резисторы: устройство и назначение

24 Ноября 2022 – Анатолий Мельник

SMD-резисторы – это мелкие электронные компоненты, разработанные для поверхностного монтажа на печатную плату. Ранее при сборке радиоэлектронной аппаратуры осуществлялся навесной монтаж элементов или их продевание в печатную плату через предусмотренные отверстия.

Читать полностью957

#резисторы

Принцип работы полевого МОП-транзистора

24 Ноября 2022 – Анатолий Мельник

МОП-транзистор (MOSFET, «металл-оксид-полупроводник») – полевой транзистор с изолированным затвором (канал разделен с затвором тонким диэлектрическим слоем).

Читать полностью4869

#МОП-транзисторы #транзисторы

Проверка микросхем мультиметром: инструкция и советы

24 Ноября 2022 – Анатолий Мельник

Как проверить микросхему? Рассмотрим как проверить микросхему на исправность и работоспособность мультиметром, влияние разновидности микросхем на способы проверки.

Читать полностью3950

#мультиметры

Характеристики, маркировка и принцип работы стабилитрона

24 Ноября 2022 – Анатолий Мельник

Полупроводниковый стабилитрон, или диод Зенера, представляет собой диод особого типа. При прямом включении обычный диод и стабилитрон ведут себя аналогично. Разница между ними проявляется при обратном включении.

Читать полностью217

#стабилитроны

Что такое реле: виды, принцип действия и устройство

10 Октября 2022 – Анатолий Мельник

Реле – одно из наиболее распространенных устройств, применяемых для автоматизации процессов в электротехнике. В этой статье мы подробно разберем, что такое реле, какие виды реле существуют и для чего они применяются.

Читать полностью1559

#реле

Конденсатор: что это такое и для чего он нужен

24 Ноября 2022 – Анатолий Мельник

Конденсатор – это устройство, способное накапливать и моментально отдавать электрический заряд. В статье подробно разберем, в чем суть конденсатора, что он делает, из чего состоит и какие его основные параметры.

Читать полностью3810

#конденсаторы

Все о танталовых конденсаторах – максимально подробно

24 Ноября 2022 – Анатолий Мельник

В этой статье я максимально подробно расскажу о назначении, видах, области применения танталовых конденсаторов. Покажу как они выглядят в живую и на схеме, объясню, как считать буквенную маркировку конденсаторов.

Читать полностью1864

#конденсаторы #танталовые конденсаторы

Как проверить резистор мультиметром

24 Ноября 2022 – Анатолий Мельник

Рассказываем как правильно проверить резистор мультиметром на плате, как узнать его сопротивление и определить работоспособность не выпаивая. Узнайте, как настроить тестер для проверки резисторов.

Читать полностью4686

#мультиметры #резисторы

Что такое резистор

24 Ноября 2022 – Анатолий Мельник

Резистор (от латинского «resisto» – сопротивляюсь) – это пассивный элемент электрической цепи, обладающий определённым или переменным значением электрического сопротивления. Резисторы предназначены для линейного преобразования силы тока в напряжение и наоборот, а также для ограничения тока и поглощения электрической энергии.

Читать полностью11046

#резисторы

Как проверить диодный мост мультиметром

24 Ноября 2022 – Анатолий Мельник

Подробная инструкция по проверке работоспособности диодного моста с помощью мультиметра или лампы.

Читать полностью15553

#диодные мосты #диоды #мультиметры

Что такое диодный мост

24 Ноября 2022 – Анатолий Мельник

Диодный мост – электрическое устройство, предназначенное выпрямления тока, то есть для преобразования переменного тока в постоянный.

Читать полностью3742

#диодные мосты #диоды

Виды и принцип работы термодатчиков

24 Ноября 2022 – Анатолий Мельник

Принцип работы и виды термодатчиков. Особенности различных типов датчиков.

Читать полностью2383

#термодатчики

Заземление: виды, схемы

11 Октября 2022 – Анатолий Мельник

Заземление – соединение проводящих элементов промышленного или бытового оборудования с грунтом или общим проводом электрической системы, относительно которого производят измерения электрического потенциала. Из нашей статьи вы узнаете о видах заземления и их изображении на схемах.

Читать полностью2627

#заземление

Как определить выводы транзистора

24 Ноября 2022 – Анатолий Мельник

Способы определения выводов от базы, эмиттера и коллектора полупроводникового транзистора.

Читать полностью4870

#транзисторы

Назначение и области применения транзисторов

24 Ноября 2022 – Анатолий Мельник

Полупроводниковый транзистор – радиоэлемент, изготавливаемый из полупроводникового материала, чаще всего кремния. Основное назначение транзистора – управление током в электрической цепи. В этой статье мы кратко перечислим области применения полупроводниковых транзисторов, присутствующих практически во всех электронных компонентах современных приборов и аппаратов.

Читать полностью3667

#транзисторы

Как работает транзистор: принцип и устройство

24 Ноября 2022 – Анатолий Мельник

Транзистор – прибор, предназначенный для управления током в электрической цепи. Применяется практически во всех моделях видео- и аудио аппаратуры. В этой статье мы постараемся простыми словами изложить, что такое транзистор, как он устроен и что делает.

Читать полностью3524

#транзисторы

Виды электронных и электромеханических переключателей

24 Ноября 2022 – Анатолий Мельник

Переключатель (свитчер) – устройство, служащее в радиоэлектронике для коммутации электроцепей постоянного и переменного тока и обеспечивающее требуемый рабочий режим. От функциональности этого компонента часто зависит работоспособность всего аппарата. В этой статье мы расскажем об основных видах переключателей

Читать полностью 2150

Как устроен туннельный диод

24 Ноября 2022 – Анатолий Мельник

Рассказываем про устройство туннельных диодов, их отличия от обычных, цветовую маркировку и обозначение туннельных диодов на схемах. Также из этой статьи вы узнаете об истории создания данного типа диодов.

Читать полностью6401

#диоды #туннельные диоды

Виды и аналоги конденсаторов

24 Ноября 2022 – Анатолий Мельник

Конденсаторы – электронные компоненты, состоящие из двух проводников-обкладок и находящимся между ними диэлектриком. Существует множество видов конденсаторов, имеющих сходную конструкцию, но различных по материалам, из которых изготавливаются обкладки и диэлектрический слой, и функциям в электронных схемах. Тип изделия определяется по форме, цвету, маркировке на корпусе.

Читать полностью2390

#аналоги конденсаторов #конденсаторы

Твердотельные реле: подробное описание устройства

31 Октября 2022 – Анатолий Мельник

Твердотельное реле (ТТР) – полупроводниковое устройство, применяемое для создания контакта между низковольтными и высоковольтными цепями, является современной альтернативой традиционным пускателям и контакторам. Применяется в бытовой технике, промавтоматике, автомобильной электронике.

Читать полностью4301

#реле #твердотельное реле

Конвертер единиц емкости конденсатора

24 Ноября 2022 – Анатолий Мельник

Основной характеристикой конденсатора является его ёмкость, характеризующая способность конденсатора накапливать электрический заряд. В обозначении конденсатора фигурирует значение номинальной ёмкости, в то время как реальная ёмкость может значительно меняться в зависимости от многих факторов. Реальная ёмкость конденсатора определяет его электрические свойства. Так, по определению ёмкости, заряд на обкладке пропорционален напряжению между обкладками (q = CU). Типичные значения ёмкости конденсаторов составляют от единиц пикофарад до тысяч микрофарад. Однако существуют конденсаторы (ионисторы) с ёмкостью до десятков фарад.

Читать полностью446

#конвертеры конденсатора #конденсаторы

Графическое обозначение радиодеталей на схемах

24 Ноября 2022 – Анатолий Мельник

Радиодетали – электронные компоненты, собираемые в аналоговые и цифровые устройства: телевизоры, измерительные приборы, смартфоны, компьютеры, ноутбуки, планшеты. Если ранее детали изображались приближенно к их натуральному виду, то сегодня используются условные графические обозначения радиодеталей на схеме, разработанные и утвержденные Международной электротехнической комиссией.

Читать полностью4287

#радиодетали

Биполярные транзисторы: принцип работы, характеристики и параметры

24 Ноября 2022 – Анатолий Мельник

Биполярные транзисторы – электронные полупроводниковые приборы, отличающиеся от полевых способом переноса заряда. В полевых (однополярных) транзисторах, используемых в основном в цифровых устройствах, заряд переносится или дырками, или электронами. В биполярных же в процессе участвуют и электроны, и дырки. Биполярные транзисторы, как и другие типы транзисторов, в основном используются в качестве усилителей сигнала. Применяются в аналоговых устройствах.

Читать полностью261

#биполярные транзисторы #транзисторы

Как подобрать резистор по назначению и принципу работы

24 Ноября 2022 – Анатолий Мельник

Характеристики самых распространенных видов резисторов по типу, материалу, назначению, принципу работы. Какие параметры необходимо учитывать при работе. Номинальное и реальное сопротивление.

Читать полностью1461

#резисторы

Тиристоры: принцип работы, назначение, характеристики, проверка работоспособности

24 Ноября 2022 – Анатолий Мельник

Тиристор представляет собой вид полупроводниковых приборов, предназначенный для однонаправленного преобразования тока (т.е. ток пропускается только в одну сторону). Прибор выполняет функции коммутатора разомкнутой цепи и ректификационного диода в сетях постоянного тока.

Читать полностью5703

#тиристоры

Зарубежные и отечественные транзисторы

24 Ноября 2022 – Анатолий Мельник

Как подобрать отечественный аналог зарубежному транзистору? Читайте в нашей статье!

Читать полностью6042

#транзисторы

Исчерпывающая информация о фотодиодах

24 Ноября 2022 – Анатолий Мельник

Обзор фотодиодной технологии с подробным описанием основ, принципа работы, а также различных типов фотодиодов и их применения.

Читать полностью2080

#тиристоры #фототиристоры

Калькулятор цветовой маркировки резисторов

24 Ноября 2022 – Анатолий Мельник

Резисторы – это элементы для построения электрических схем, предназначенные для контроля и регулирования величины силы тока. Разделяют на постоянные, переменные, подстроечные. Для идентификации постоянных резисторов SMD – устройств, монтируемых на поверхность, – все производители разработали буквенно-цифровые обозначения для крупных элементов и цветовой код для деталей очень маленьких размеров.

Читать полностью1379

#маркировка резиторов #резисторы

Область применения и принцип работы варикапа

24 Ноября 2022 – Анатолий Мельник

Варикап – полупроводниковый диод, главным параметром которого является изменяемая под напряжением емкость. В устройстве применяется зависимость емкости p-n перехода и приложенного обратного напряжения.

Читать полностью8409

#варикапы

Маркировка конденсаторов

24 Ноября 2022 – Анатолий Мельник

Выбор конденсаторов по маркировке – процесс достаточно сложный, поскольку разные производители используют различные системы кодирования. Особенно трудно прочесть зашифрованную информацию на незначительной поверхности маленьких конденсаторов.

Читать полностью7061

#конденсаторы #маркировка конденсаторов

Виды и классификация диодов

24 Ноября 2022 – Анатолий Мельник

Диод – электронный прибор с двумя (иногда тремя) электродами, обладающий односторонней проводимостью. В этой статье вы найдёте подробную классификацию диодов по видам, характеристикам, материалам изготовления и сфере использования.

Читать полностью1246

#диоды

Что такое выпрямитель? Типы выпрямителей, принцип работы и применение

В электронике схема выпрямителя является наиболее используемой схемой, потому что почти каждый электронный прибор работает от постоянного тока (постоянный ток) , но доступность источников постоянного тока ограничена, например, электрическими розетками. в наших домах дают переменного тока (переменного тока) . Выпрямитель является идеальным кандидатом для этой работы в промышленности и дома для преобразования AC в DC . Даже наши зарядные устройства для сотовых телефонов используют выпрямители для преобразования AC от наших домашних розеток в DC . Различные типы выпрямителей используются для конкретных приложений.

У нас в основном есть два типа напряжения, которые широко используются в наши дни. Они бывают переменного и постоянного напряжения. Эти типы напряжения могут быть преобразованы из одного типа в другой с помощью специальных схем, разработанных для этого конкретного преобразования. Эти преобразования происходят везде.

Наше основное питание, которое мы получаем от электросетей, носит переменный характер, а приборы, которые мы используем в наших домах, обычно требуют небольшого напряжения постоянного тока. Этот процесс преобразования переменного тока в постоянный называется выпрямлением. Преобразованию переменного тока в постоянный предшествует дальнейший процесс, который может включать фильтрацию, преобразование постоянного тока в постоянный и так далее. Одной из наиболее распространенных частей электронного блока питания является мостовой выпрямитель.

Для многих электронных схем требуется выпрямленный источник постоянного тока для питания различных основных электронных компонентов от доступной сети переменного тока. Простой мостовой выпрямитель используется в различных электронных силовых устройствах переменного тока.

Другой способ взглянуть на схему выпрямителя состоит в том, что можно сказать, что она преобразует токи вместо напряжений. Это имеет более интуитивный смысл, потому что мы привыкли использовать ток для определения природы компонента. Короче говоря, выпрямитель берет ток, который имеет как отрицательную, так и положительную составляющие, и выпрямляет его так, что остается только положительная составляющая тока.

Мостовые выпрямители широко используются в источниках питания, которые обеспечивают необходимое постоянное напряжение для электронных компонентов или устройств. Наиболее эффективными коммутационными устройствами, характеристики которых полностью известны, являются диоды. Теоретически вместо диодов можно использовать любой твердотельный переключатель, которым можно или нельзя управлять.

Запись по теме: Типы диодов и их применение

Обычно типы выпрямителей классифицируются на основе их выходной мощности. В этой статье мы обсудим многие типы выпрямителей, такие как:

Однофазные выпрямители
Трехфазные выпрямители
Управляемые выпрямители
Неуправляемые выпрямители
Однополупериодные выпрямители
Двухполупериодные выпрямители
Мостовые выпрямители
Выпрямители с центральным отводом

Содержание

Что такое выпрямитель?

Выпрямитель представляет собой электрическое устройство, состоящее из одного или нескольких диодов и преобразующее переменный ток ( AC ) в постоянный ток ( DC ). Он используется для выпрямления, где приведенный ниже процесс показывает, как он преобразует переменный ток в постоянный.

Что такое выпрямление?

Выпрямление — это процесс преобразования переменного тока (который периодически меняет направление) в постоянный ток (течение в одном направлении).

Связанная запись: Различные типы реле, их конструкция, работа и применение

Типы выпрямителей

Существуют в основном два типа выпрямителей:

Неуправляемый выпрямитель
Управляемый выпрямитель

Мостовые выпрямители бывают многих типов, и основанием для классификации может быть множество, например, тип питания, конфигурация мостовой схемы, возможности управления и т. д. Мостовые выпрямители можно в целом разделить на однофазные и трехфазные выпрямители на основе тип ввода, на котором они работают. Оба этих типа включают в себя эти дополнительные классификации, которые можно разделить как на однофазные, так и на трехфазные выпрямители.

Дальнейшая классификация основана на коммутационных устройствах, используемых в выпрямителе, и включает неуправляемые, полууправляемые и полностью управляемые выпрямители. Некоторые из типов выпрямителей обсуждаются ниже.

В зависимости от типа схемы выпрямления выпрямители делятся на две категории.

Однополупериодный выпрямитель
Двухполупериодный выпрямитель

Однополупериодный выпрямитель преобразует только половину волны переменного тока в сигнал постоянного тока, тогда как двухполупериодный выпрямитель полностью преобразует сигнал переменного тока в постоянный.

Мостовой выпрямитель является наиболее часто используемым выпрямителем в электронике, и в этом отчете речь пойдет о его работе и изготовлении. Простая мостовая схема выпрямления является наиболее популярным методом двухполупериодного выпрямления.

Мы подробно обсудим как управляемые, так и неуправляемые (полупериодные и двухполупериодные мостовые) выпрямители с принципиальными схемами и работой следующим образом.

Запись по теме: Типы трансформаторов и их применение

Неуправляемый выпрямитель:

Тип выпрямителя, выходное напряжение которого не может регулироваться , называется неуправляемым выпрямителем .

Выпрямитель использует для работы переключатели. Выключатели могут быть различных типов, в широком смысле, управляемые выключатели и неуправляемые выключатели. Диод – это однонаправленное устройство, которое позволяет току течь только в одном направлении. Работа диода не контролируется, так как он будет работать, пока он смещен в прямом направлении.

При такой конфигурации диодов в любом заданном выпрямителе выпрямитель не находится полностью под контролем оператора, поэтому такие типы выпрямителей называются неуправляемыми выпрямителями. Он не позволяет мощности изменяться в зависимости от требований нагрузки. Таким образом, этот тип выпрямителя обычно используется в постоянных или фиксированных источниках питания.

Запись по теме: Фильтры, типы фильтров и их применение

В неуправляемом выпрямителе используются только диоды, и они дают фиксированное выходное напряжение, зависящее только от AC ввод.

Типы неуправляемого выпрямителя:

Неуправляемые выпрямители подразделяются на два типа:

Однополупериодный выпрямитель
Двухполупериодный выпрямитель

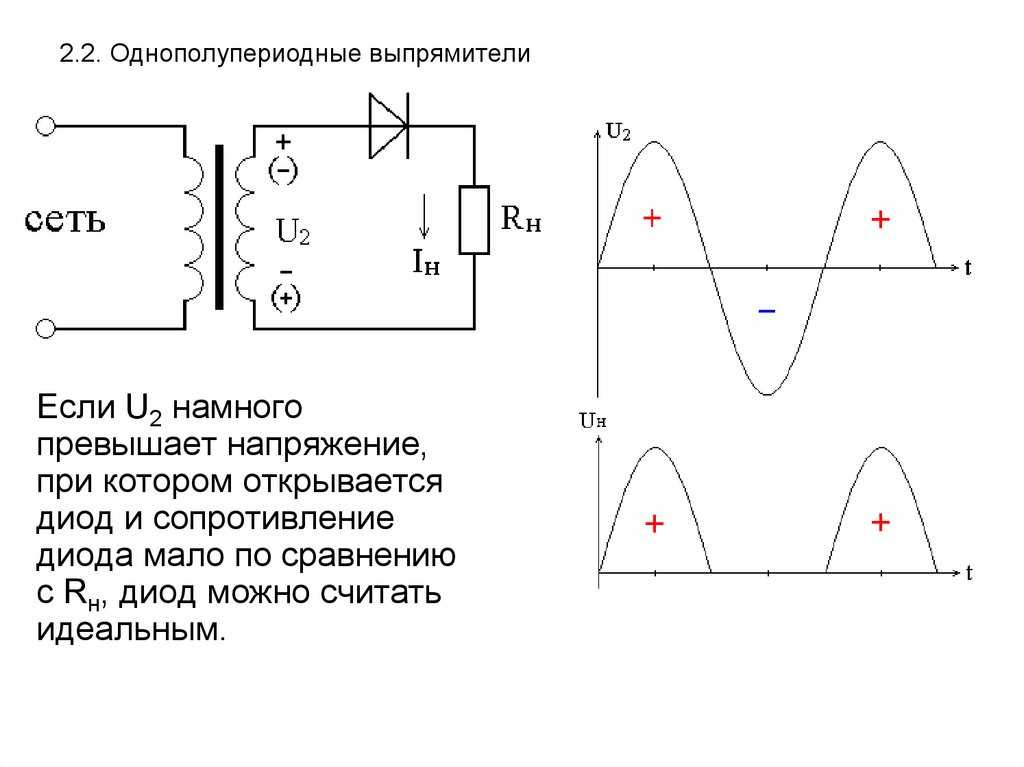

Однополупериодный выпрямитель:

Тип выпрямителя, который преобразует только полупериод переменного тока (AC) в постоянный ток (DC), известен как однополупериодный выпрямитель.

Положительный однополупериодный выпрямитель:

Однополупериодный выпрямитель, преобразующий только положительный полупериод в и блокирующий отрицательный полупериод.

Выпрямитель отрицательной полуволны:

Однополупериодный выпрямитель преобразует только отрицательный полупериод переменного тока в постоянный.

Во всех типах выпрямителей однополупериодный самый простой из всех, поскольку он состоит только из одного диода .

Диод пропускает ток только в одном направлении, известном как прямое смещение . Нагрузочный резистор RL включен последовательно с диодом.

Запись по теме: Различные типы датчиков с приложениями

Положительный полупериод:

Во время положительного полупериода диодный вывод анод станет положительным, а катод станет отрицательным, известным как прямое смещение . И это позволит позитивному циклу протекать.

Отрицательный полупериод:

Во время отрицательного полупериода анод становится отрицательным, а катод становится положительным, что известно как обратное смещение . Таким образом, диод заблокирует отрицательный цикл.

Таким образом, когда источник переменного тока подключен к однополупериодному выпрямителю, через него будет проходить только полупериода , как показано на рисунке ниже.

Выход этого выпрямителя подключен к нагрузочному резистору RL . если мы посмотрим на график вход-выход , он покажет пульсирующий положительный полупериод входа.

На выходе однополупериодного выпрямителя слишком много пульсаций и использование этого выхода в качестве источника постоянного тока нецелесообразно. Чтобы сгладил этот пульсирующий выход, через резистор вводится конденсатор . Конденсатор будет заряжаться во время положительного цикла и разряжаться во время отрицательного цикла, чтобы выдавать плавный выходной сигнал.

Выпрямители такого типа тратят впустую мощность полупериода входа переменного тока.

Запись по теме: Типы переключателей. Его конструкция, работа и применение

Двухполупериодный выпрямитель:

Двухполупериодный выпрямитель преобразует положительных и отрицательных полупериода переменного тока (переменного тока) в постоянный ток (постоянный ток). Он обеспечивает двойное выходное напряжение по сравнению с однополупериодным выпрямителем

Двухполупериодный выпрямитель состоит из более чем одного диода.

Существует два типа двухполупериодных выпрямителей.

Мостовой выпрямитель
Выпрямитель с центральным отводом

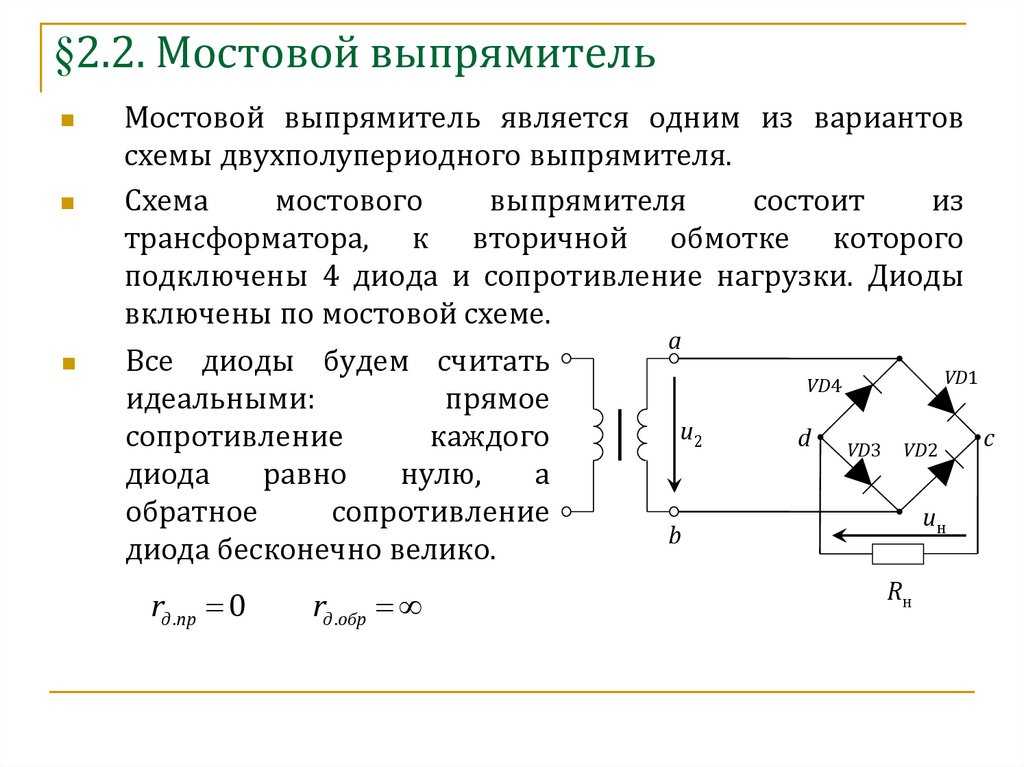

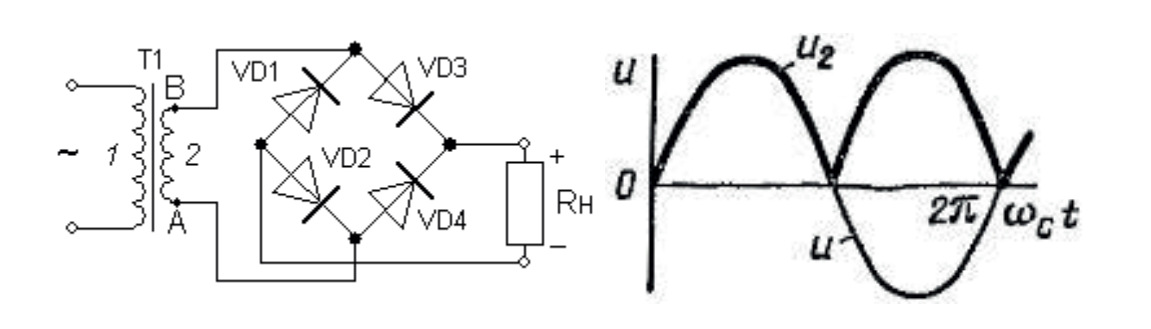

Мостовой выпрямитель

Мостовой выпрямитель использует четыре диода для преобразования обоих полупериодов входного переменного тока в постоянный на выходе.

В выпрямителе этого типа диоды подключены особым образом, как показано ниже.

Положительный полупериод:

Во время положительного полупериода входа диод D1 & D2 становится прямым смещением, а D3 & D4 становится обратным смещением. Диоды D1 и D2 образуют замкнутый контур, который обеспечивает положительное выходное напряжение на нагрузочном резисторе RL .

Отрицательный полупериод:

Во время отрицательного полупериода диод D3 и D4 смещается в прямом направлении, а D1 и D2 — в обратном. А вот полярность на нагрузочном резисторе RL остается прежним и обеспечивает положительный выход на нагрузке.

Выход двухполупериодного выпрямителя имеет низкие пульсации по сравнению с однополупериодным выпрямителем, но тем не менее он не является гладким и устойчивым.

Чтобы выходное напряжение было плавным и стабильным, на выходе установлен конденсатор , как показано на рисунке ниже.

Зарядка и разрядка конденсатора, обеспечивающие плавный переход между полупериодами.

Запись по теме: Типы предохранителей — их конструкция, работа и применение

Работа схемы мостового выпрямителя

Из схемы видно, что диоды подключены особым образом. Это уникальное расположение дало конвертеру его название. В мостовом выпрямителе напряжение, подаваемое на вход, может быть от любого источника. Это может быть трансформатор, который используется для повышения или понижения напряжения, или это может быть сеть нашего домашнего источника питания. В этой статье мы используем трансформатор 6-0-6 с центральным отводом для обеспечения напряжения переменного тока.

В первой фазе работы выпрямителя, во время положительного полупериода, диоды D3-D2 смещаются в прямом направлении и становятся проводящими. Диоды D1-D4 смещаются в обратном направлении и не проводят ток в течение этого полупериода, действуя как открытые переключатели. Таким образом, на выходе мы получаем положительный полупериод. И наоборот, в отрицательный полупериод диоды D1-D4 смещаются в прямом направлении и начинают проводить, тогда как диоды D3-D2 смещаются в обратном направлении и не проводят в этот полупериод.

Запись по теме: Типы катушек индуктивности и их применение

Снова получаем на выходе положительный полупериод. В конце процесса выпрямления отрицательная часть переменного тока преобразуется в положительный цикл. На выходе выпрямителя два полуположительных импульса той же частоты и амплитуды, что и на входе.

В отличие от работы однополупериодного выпрямителя, у мостового выпрямителя есть еще одна ветвь, которая позволяет проводить отрицательную половину волны напряжения, чего полумостовой выпрямитель не имел. Таким образом, среднее напряжение на выходе мостового выпрямителя вдвое больше, чем у полумостового выпрямителя.

Несмотря на то, что мы используем четыре отдельных силовых диода для создания двухполупериодного мостового выпрямителя, готовые компоненты мостового выпрямителя доступны «в готовом виде» в диапазоне различных величин напряжения и тока, которые можно использовать непосредственно для создания работающего выпрямителя. схема.

Форма сигнала выходного напряжения после выпрямления не соответствует постоянному току, поэтому мы можем попытаться сделать его более похожим на сигнал постоянного тока, используя конденсатор для фильтрации. Сглаживающие или накопительные конденсаторы, подключенные параллельно нагрузке к выходу схемы двухполупериодного мостового выпрямителя, увеличивают средний уровень постоянного тока на выходе до требуемого среднего постоянного напряжения на выходе, поскольку конденсатор действует не только как фильтрующий компонент, но и также периодически заряжается и разряжается, эффективно увеличивая выходное напряжение.

Конденсатор заряжается до тех пор, пока сигнал не достигнет своего пика и не будет равномерно разряжаться в цепь нагрузки, когда сигнал начнет снижаться. Поэтому, когда выход становится низким, конденсатор поддерживает подачу надлежащего напряжения в цепь нагрузки, тем самым создавая постоянный ток.

Запись по теме: Типы батарей и элементов и их применение

Преимущества мостового выпрямителя:

Низкие пульсации выходного сигнала постоянного тока
Высокий КПД выпрямителя
Низкие потери мощности

Недостатки мостового выпрямителя:

Мостовой выпрямитель более сложный, чем двухполупериодный выпрямитель
Большие потери мощности по сравнению с двухполупериодным выпрямителем с отводом от середины.

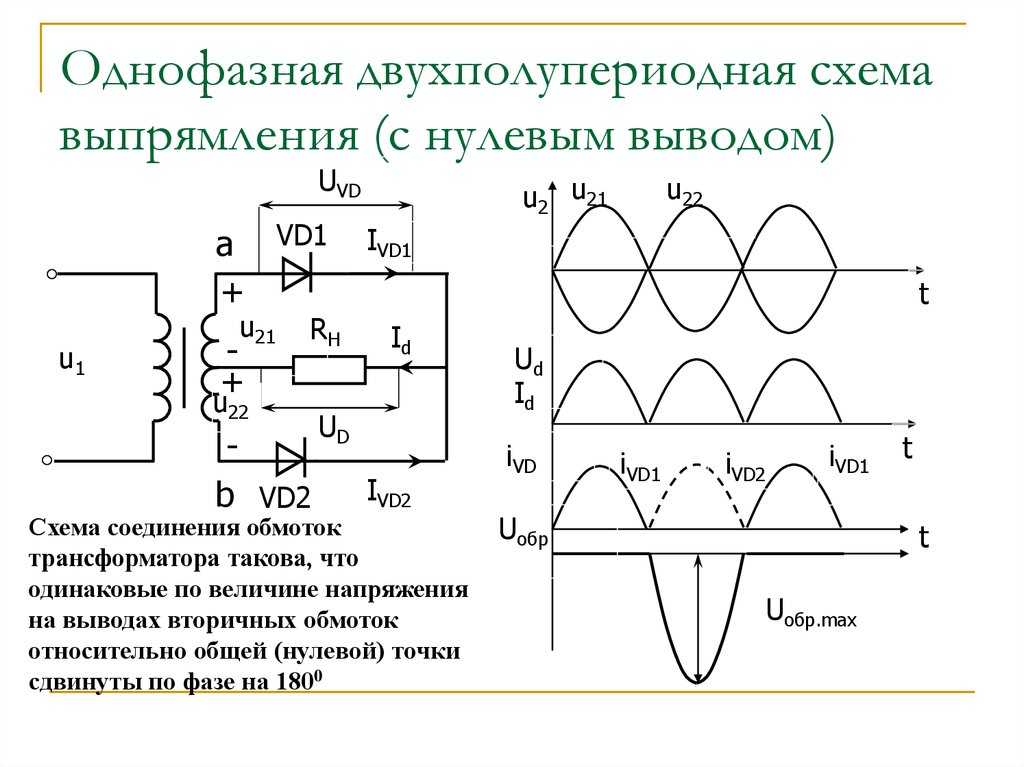

Выпрямитель с центральным ответвлением

Двухполупериодный выпрямитель этого типа использует трансформатор с центральным отводом и два диода.

Трансформатор с центральным отводом представляет собой трансформатор двойного напряжения с двумя входами ( I1 и I2 ) и три выходных клеммы ( T1, T2, T3 ). Клемма T2 подключена к центру выходной катушки, которая действует как опорная земля ( o вольт, ссылка ). Клемма T1 производит положительного напряжения , а клемма T3 производит отрицательного напряжения по отношению к T2 .

Запись по теме: Типы цифровых логических вентилей — таблицы истинности булевой логики и приложения

Конструкция выпрямителя с центральным отводом приведена ниже:

Положительный полупериод:

производят отрицательное напряжение. Диод D1 станет прямым смещением, а диод D2 станет обратным смещением. Это создает замкнутый путь от T1 до T2 через нагрузочный резистор RL , как показано ниже.

Отрицательный полупериод:

Теперь во время ввода отрицательного полупериода T1 будет генерировать отрицательный цикл, а T2 будет генерировать положительный цикл. Это поставит диод D1 в режим обратного смещения, а диод D2 в режим прямого смещения. Но полярность нагрузочного резистора RL остается той же, поскольку ток проходит путь от T3 до T1 , как показано на рисунке ниже.

Выходной сигнал DC выпрямителя с центральным отводом также имеет пульсации, и он не является плавным и устойчивым DC . Конденсатор на выходе удалит пульсации и создаст устойчивый выход DC .

Запись по теме: Типы резисторов | Фиксированный, переменный, линейный и нелинейный

Управляемый выпрямитель:

Тип выпрямителя, выходное напряжение которого может изменяться или изменяться , называется управляемый выпрямитель .

Необходимость в управляемом выпрямителе становится очевидной, когда мы рассматриваем недостатки неуправляемого мостового выпрямителя. Чтобы превратить неуправляемый выпрямитель в управляемый, мы используем твердотельные устройства с регулируемым током, такие как SCR, MOSFET и IGBT. У нас есть полный контроль над тем, когда тиристоры включаются или выключаются, в зависимости от подаваемых на них стробирующих импульсов. Как правило, они более предпочтительны, чем их неконтролируемые аналоги.

Состоит из одного или более одного SCR ( Кремниевый выпрямитель ).

Тиристор , также известный как тиристор , представляет собой диод с тремя выводами. Эти клеммы: Анод , Катод и вход управления, известный как Затвор .

Точно так же, как простой диод, SCR проводит ток при прямом смещении и блокирует ток при обратном смещении, но начинает проводить прямое движение только при наличии импульса на входе затвора . Таким образом, выходным напряжением можно управлять с помощью входа затвора.

Запись по теме: Типы интегральных схем. Классификация интегральных схем и их ограничения

Типы управляемого выпрямителя

Существует два типа управляемого выпрямителя.

Однополупериодный управляемый выпрямитель

Однополупериодный управляемый выпрямитель состоит из одного SCR (кремниевого управляемого выпрямителя).

Однополупериодный управляемый выпрямитель имеет ту же конструкцию, что и однополупериодный неуправляемый выпрямитель, за исключением того, что мы заменяем с SCR , как показано на рисунке ниже.

SCR не работает при обратном смещении, поэтому он блокирует отрицательный полупериод.

Во время положительного полупериода SCR будет проводить ток при одном условии, когда на вход затвора подается импульс. Вход затвора, конечно же, представляет собой периодический импульсный сигнал, предназначенный для активации тиристора SCR в каждом положительном полупериоде.

Таким образом, мы можем контролировать выходное напряжение этого выпрямителя.

Сообщение по теме: Счетчик и различные типы электронных счетчиков

Выход SCR также представляет собой пульсирующее постоянное напряжение/ток . Эти импульсы удаляются с помощью конденсатора , параллельного нагрузочному резистору RL .

Двухполупериодный управляемый выпрямитель

Тип выпрямителя, который преобразует как положительный, так и отрицательный полупериод переменного тока в постоянный, а также управляет выходом 9Амплитуда 0003 известна как двухполупериодный управляемый выпрямитель.

Как и неуправляемый выпрямитель, управляемый двухполупериодный выпрямитель бывает двух типов.

Связанная запись: Типы конденсаторов | Фиксированный, переменный, полярный и неполярный

Управляемый мостовой выпрямитель

В этом выпрямителе диодный мост заменен мостом SCR ( Тиристорный ) с такой же конфигурацией, как показано на рисунке ниже.

Положительный полупериод:

Во время положительного цикла SCR (тиристор) T1 и T2 будет проводить при подаче стробирующего импульса. T3 и T4 будут иметь обратное смещение, поэтому они будут блокировать ток. Выходное напряжение будет установлено на нагрузочном резисторе RL , как показано ниже.

Отрицательный полупериод:

Во время отрицательного полупериода тиристор T3 и T4 станет прямым смещением, учитывая входной импульс затвора, а T1 и T2 станет обратным смещением. Выходное напряжение появится на нагрузочном резисторе RL .

В конце выходного сигнала конденсатор используется для устранения пульсаций и обеспечения стабильного и плавного выхода.

Управляемый Выпрямитель с центральным отводом:

Как и неуправляемый выпрямитель с центральным отводом, в этой конструкции используются два SCR замена двух диодов.

Оба этих переключения SCR будут синхронизированы по-разному в зависимости от входной частоты AC .

Работает так же, как и неуправляемый выпрямитель, его схематическая конструкция приведена ниже.

Запись по теме: Типы защелок — защелки SR и D

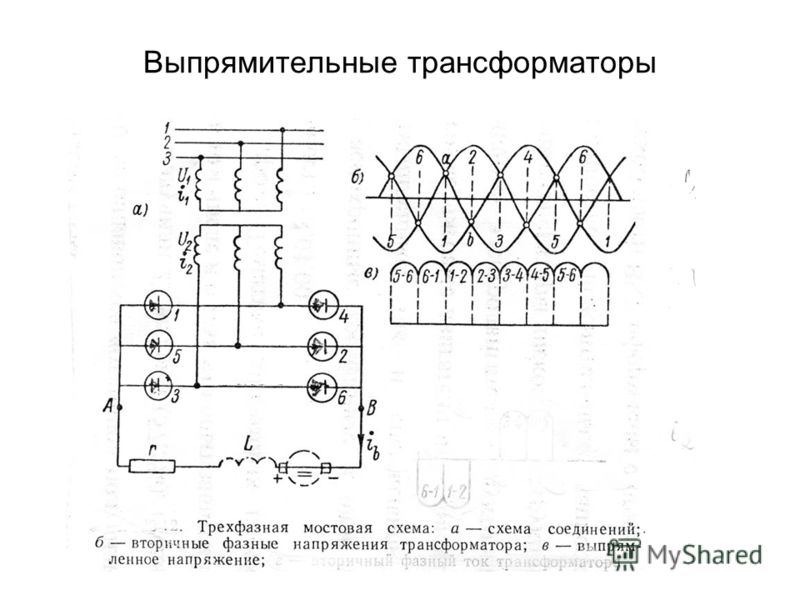

Однофазные и трехфазные выпрямители

Эта классификация основана на типе входа, на который работает выпрямитель. Название довольно простое. Когда вход однофазный, выпрямитель называется однофазным выпрямителем, а когда вход трехфазным, он называется трехфазным выпрямителем.

Однофазный мостовой выпрямитель состоит из четырех диодов, в то время как трехфазный выпрямитель использует шесть диодов, расположенных определенным образом для получения желаемой выходной мощности. Это могут быть управляемые или неуправляемые выпрямители в зависимости от переключающих компонентов, используемых в каждом выпрямителе, таких как диоды, тиристоры и т. д.

Сравнение

Выпрямителей

В следующей таблице показано соотношение между различными типами выпрямителей, такими как однополупериодный выпрямитель, двухполупериодный выпрямитель и выпрямитель с отводом от середины.

Связанный пост: Автотрансформатор – его типы, работа, преимущества и применение

Применение выпрямителей

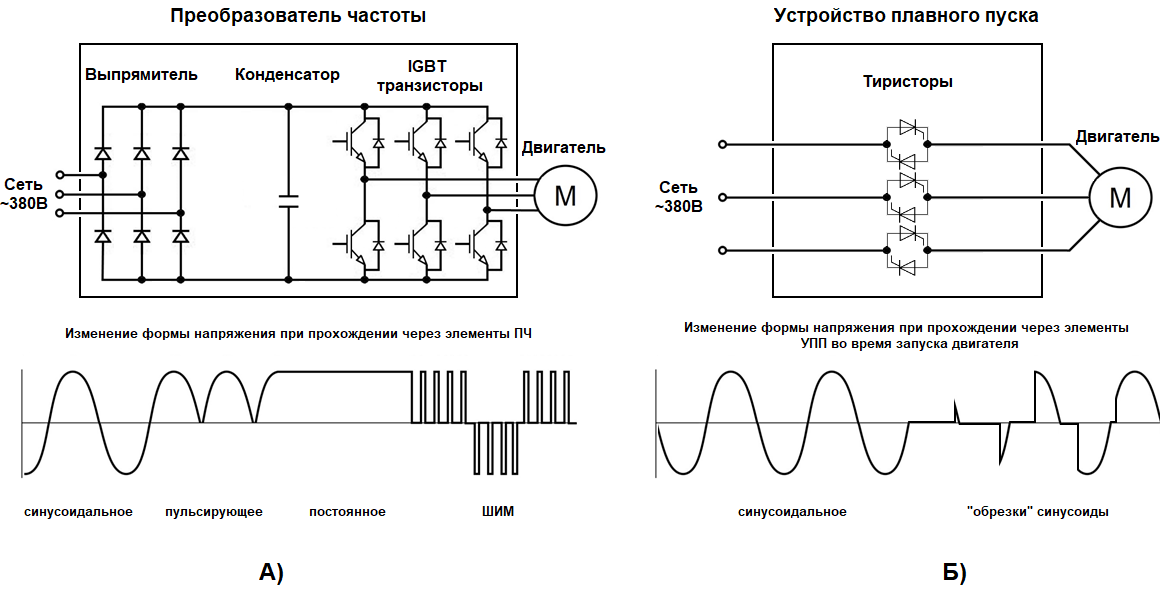

Практически все электронные схемы работают от постоянного напряжения. Основной целью использования выпрямителя является выпрямление, что означает преобразование переменного напряжения в постоянное напряжение. Это означает, что выпрямители используются почти во всех силовых выпрямительных и электронных устройствах.

Ниже приведен список общих областей применения и использования различных выпрямителей.

Выпрямление, т. е. преобразование постоянного напряжения в переменное.

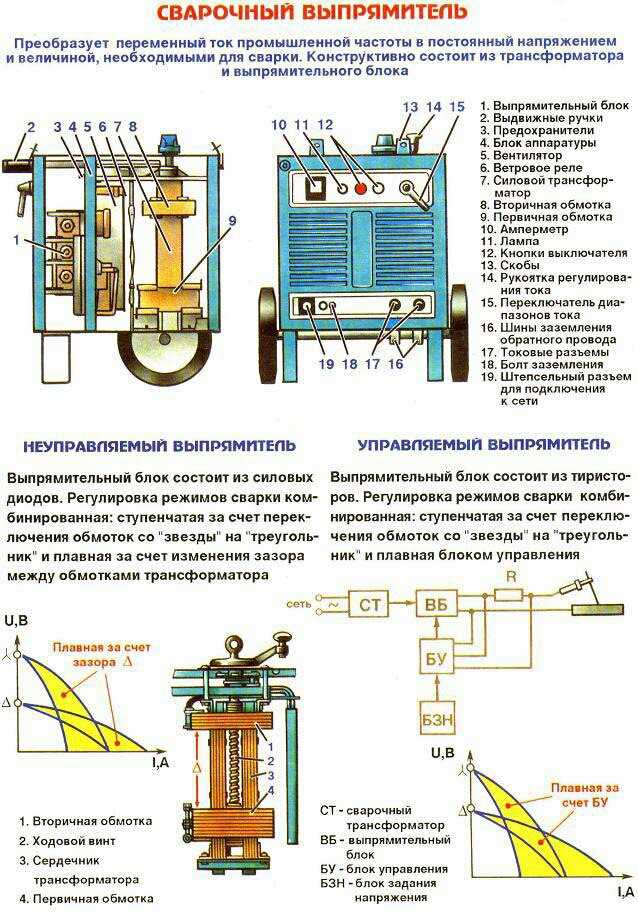

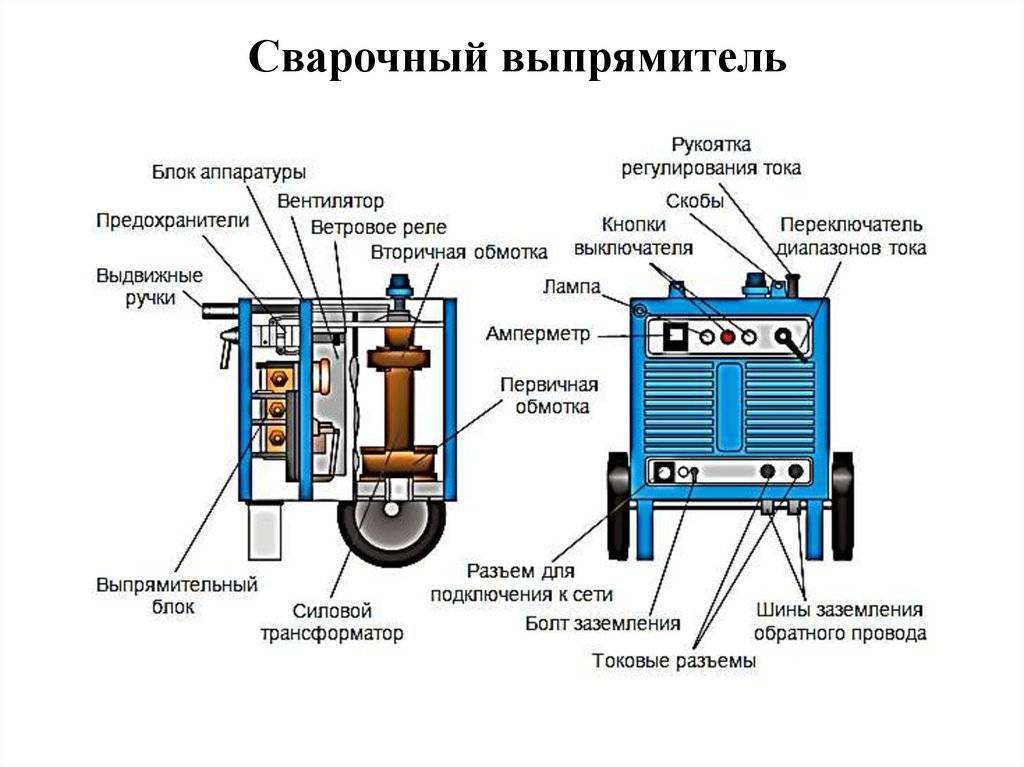

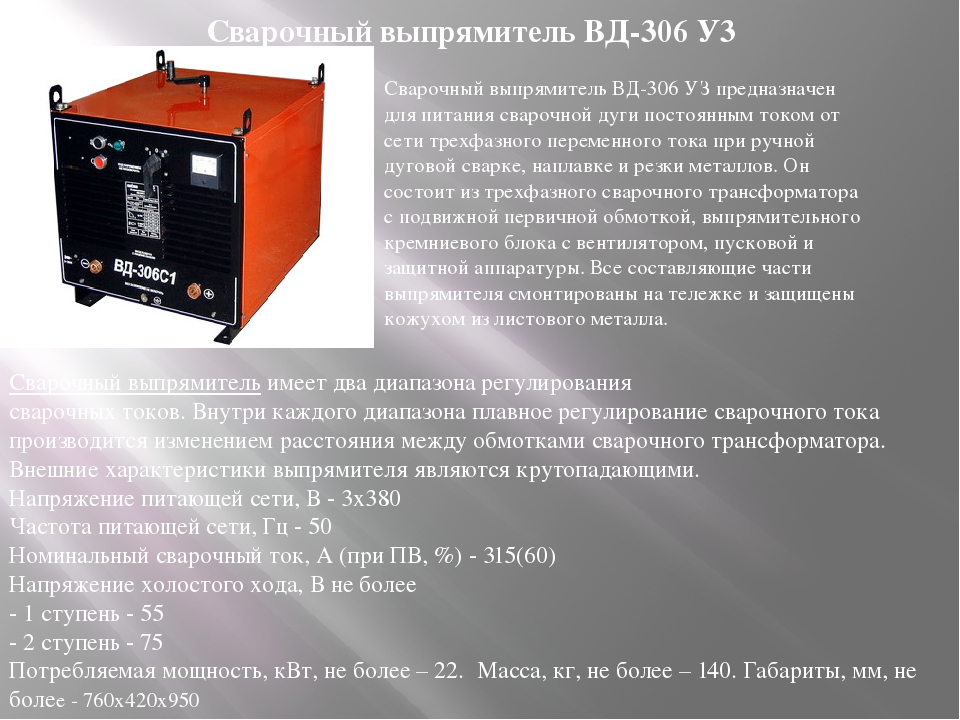

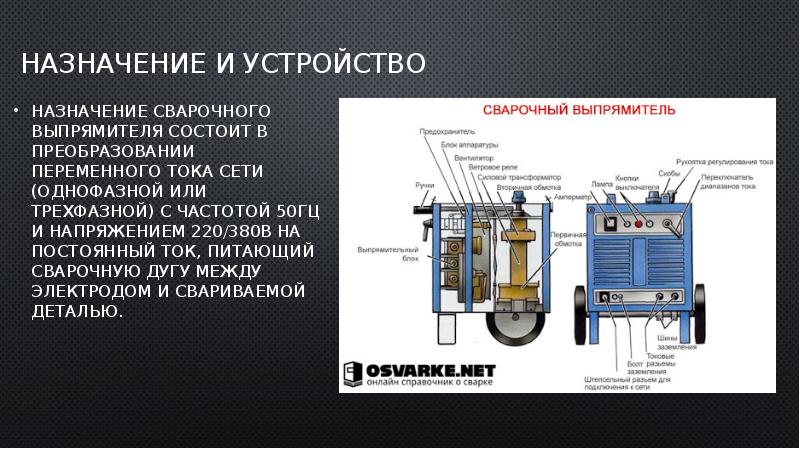

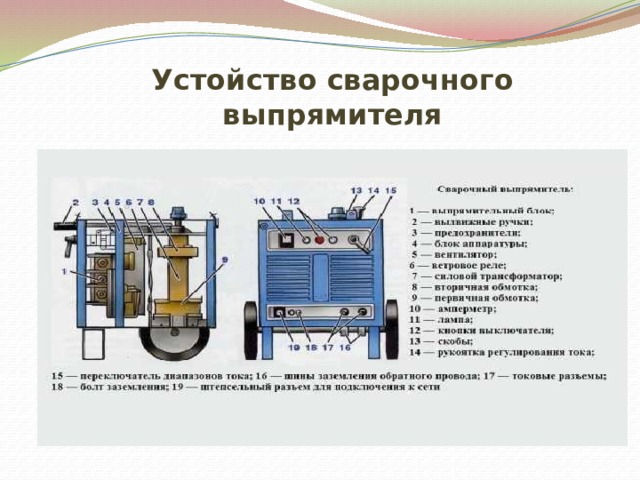

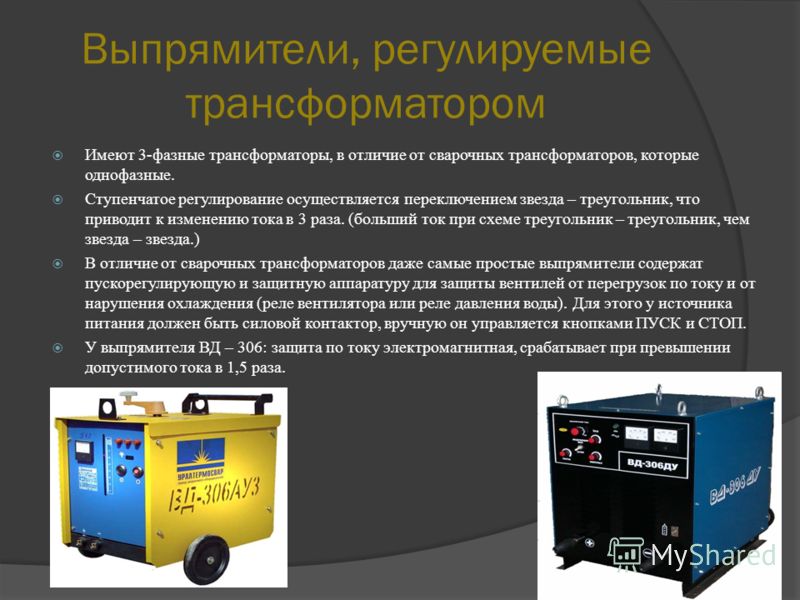

Выпрямители применяются в электросварке для обеспечения поляризованного напряжения.
Он также используется в тяговых, подвижных составах и трехфазных тяговых двигателях, используемых для движения поездов.
Однополупериодные выпрямители используются в средствах от комаров и паяльниках.
Однополупериодный выпрямитель также используется в AM Radio в качестве детектора и детектора пиков сигнала.
Выпрямители также используются в модуляции, демодуляции и умножителях напряжения.

Типы активных фильтров верхних частот
Типы пассивных фильтров верхних частот
Типы активных фильтров нижних частот
Типы пассивных фильтров нижних частот
Типы DEMUX – Приложения демультиплексора
Типы мультиплексоров — приложения цифрового мультиплексора
Типы двоичных сумматоров и вычитателей
Типы двоичных кодировщиков
Типы двоичных декодеров

URL-адрес скопирован

Выпрямитель | Типы, определение и факты

Развлечения и поп-культура
География и путешествия
Здоровье и медицина
Образ жизни и социальные вопросы
Литература
Философия и религия
Политика, право и правительство
Наука
Спорт и отдых
Технология
Изобразительное искусство
Всемирная история

В этот день в истории
Викторины
Подкасты
Словарь
Биографии
Резюме
Популярные вопросы
Инфографика
Демистификация
Списки
#WTFact
Товарищи
Галереи изображений
Прожектор
Форум
Один хороший факт

Развлечения и поп-культура
География и путешествия
Здоровье и медицина
Образ жизни и социальные вопросы
Литература
Философия и религия
Политика, право и правительство
Наука
Спорт и отдых
Технология
Изобразительное искусство
Всемирная история

Britannica объясняет
В этих видеороликах Britannica объясняет различные темы и отвечает на часто задаваемые вопросы.
Britannica Classics
Посмотрите эти ретро-видео из архивов Encyclopedia Britannica.
Demystified Videos
В Demystified у Britannica есть все ответы на ваши животрепещущие вопросы.
#WTFact Видео
В #WTFact Britannica делится некоторыми из самых странных фактов, которые мы можем найти.
На этот раз в истории
В этих видеороликах узнайте, что произошло в этом месяце (или любом другом месяце!) в истории.

Студенческий портал
Britannica — это главный ресурс для учащихся по ключевым школьным предметам, таким как история, государственное управление, литература и т. д.
Портал COVID-19
Хотя этот глобальный кризис в области здравоохранения продолжает развиваться, может быть полезно обратиться к прошлым пандемиям, чтобы лучше понять, как реагировать сегодня.
100 женщин
Britannica празднует столетие Девятнадцатой поправки, выделяя суфражисток и политиков, творящих историю.

TOP HEADLINES
