УТ16ПМ первый мой станок и много вопросов - Промышленные станки

Привез наконец. Год размышлял- брать или нет. Отдал за него 15000 и доставка 3600. Покупал почти вслепую. Всмысле сам в станках не разбираюсь совсем и токарей не нашлось, чтобы помогли оценить. Ну вобщем цена вроде небольшая. Если совсем не получится сделать, продам на запчасти и в лом- в ноль выйду точно.

Сейчас станок стоит на рельсах на пути к своему новому месту жительства. Еще не готовы фундамент и стяжка.

Залью под него 30см, думаю хватит.



Вобщем нет задней бабки. Здесь, на форуме предлагали, но у меня пока нет прав профиль смотреть, не могу связаться. Какой алгоритм поиска? И самое главное- мне нужна бабка именно от УТ16ПМ, подойдет от УТ16П, В или еще от какого-нибудь станка?



Так же отсутсвует трансформатор в эл. щите.

Нет скребков на суппорте со стороны ПБ (на фото видно). Их вобще можно где-нибудь купить? Что посоветуете?



Нет некоторых ручек. Кто как решает эту проблему?



Шестерни гитары только 4, которые на станке. Пока, думаю, не критично.



Буду благодарен за любые советы. Заранее всем спасибо.

Изменено пользователем KramS

www.chipmaker.ru

Станок УТ16ПМ набор таблиц, шильд — Шильды для оборудования

Описание

Сведения о производителе токарно-винторезного станка УТ16ПМ

Производитель токарно-винторезного станка повышенной точности 1Е61М — Ульяновский машиностроительный завод им. Володарского многопрофильное предприятие, выпускавшее патроны к нарезному стрелковому оружию, автомобильные свечи зажигания, станки токарно-винторезные, грузоподъемное оборудование, автоматические роторные линии, бесконтактные пускатели, цепи пильные, тяговые, приводные, роликовые, ЗИП к сельхозмашинам и товары народного потребления.

Завод выпускал универсальные токарно-винторезные станки моделей: ТВ-01, ТВ-01М, 1Е61, 1Е61М, 1Е61МТ, 1Е61ВМ, 1Е61ПМ, С1Е61ВМ, С1Е61ПМ, УТ16ВМ, УТ16ПМ, УТ16ВМТ, УТ16ПМТ, УТ-320.

УТ16ПМ станок токарно-винторезный. Назначение и область применения

Универсальный токарный станок модели УТ16ПМ созданы на базе станка 1Е61М и относятся к классу легких токарных станков.

Станок токарно-винторезный модели УТ16ПМ является универсальным и предназначен для выполнения финишных операций при токарной обработке деталей высокой точности и нарезания различных резьб. Класс точности станка — П.

Токарно-винторезные станки повышенной точности УТ16ПМ:

  • предназначены для выполнения чистовых и получистовых токарных работ с широким диапазоном регулирования частот вращения шпинделя, подач и шагов нарезаемых резьб
  • комплектуются широкой номенклатурой принадлежностей, что дает возможность выбрать оптимальный вариант обработки
  • отличаются простотой управления, удовлетворяют требованиям эргономики и безопасности
  • на станках возможна точная и экономичная обработка широкой номенклатуры деталей из сталей и цветных металлов

Токарные станки УТ16ПМ выполнены на базе основной модели 1Е61ПМ, имеют одинаковые кинематические схемы и унифицированную конструкцию.

Особо нужно учесть, что эти модели являются станками высокой и повышенной точности и поэтому во избежание потери точности не следует использовать их для черновой обработки.



Габариты рабочего пространства токарно-винторезного станка УТ16ПМ

УТ16ПМ Общий вид универсального токарно-винторезного станка

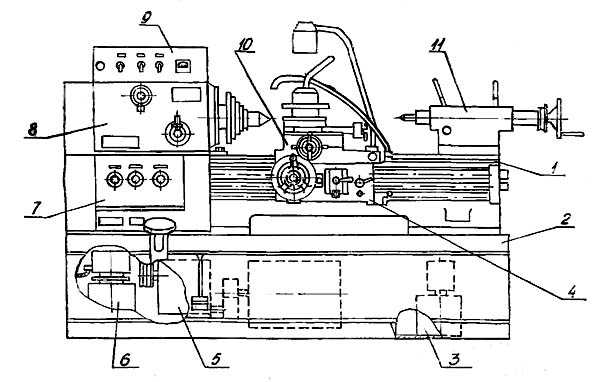

УТ16ПМ Расположение составных частей станка

Перечень составных частей токарным станком УТ16ПМ

  1. Станина — ПВ 8.060.039
  2. Тумба — ПВ 8.133.002
  3. Система охлаждения — ПВ 5.880.007
  4. Фартук — ПВ 6.378.011
  5. Редуктор — ПВ 6.332.043
  6. Система смазки — ПВ 6.455.024
  7. Коробка подач — ПВ 6.378.003
  8. Бабка шпиндельная — ПВ 6.301.006
  9. Электрошкаф — ПВ 4.100.018
  10. Суппорт — ПВ 6.200.009
  11. Бабка задняя — ПВ 6.278.039



Конструкция токарно-винторезного станка УТ16ПМ

Шпиндельная бабка.

Механизм передней (шпиндельной) бабки получает движение от редуктора через клиновые ремни 5 на приводной шкив 4 расположенный в корпусе бабки на двух шарикоподшипниках 3 и 6. т. е. шпиндель разгружен от натяжения ремней.

Шпиндель от приводного шкива получает 12 скоростей вращения «напрямую» и 12 — через зубчатые колеса перебора. Всего шпиндель получает 24 скорости вращения, из которых 6 скоростей при работе с перебором и без перебора совпадают по величине. Таким образом, шпиндель имеет .18 различных скоростей вращения.

Шпиндель станка 8 установлен на двух опорах: передняя — подшипник двухрядный роликовый 7; задняя — радиально-упорный 1 и упорный 2 подшипники.

Осевые нагрузки воспринимаются радиально-упорным и упорным подшипниками. В шпиндельной бабке расположены перебор и трензель. Перебор позволяет в восемь раз уменьшить частоту вращения шпинделя, а трензель служит для реверсирования и, при работе с перебором, восьмикратного увеличения подач и шагов резьб.

Шпиндель станка имеет фланцевый передний конец, выполненный по ГОСТ 12593-72, что обеспечивает быструю смену устройства для закрепления обрабатываемой детали: трехкулачкового патрона или планшайбы и их надежное крепление.

С целью сохранения норм точности на более длительный срок рекомендуется применение технологической оснастки, устанавливаемой в конус шпинделя со специальными съемниками.



Коробка подач.

Коробка подач получает движение от выходного вала шпиндельной бабки через сменные зубчатые колеса.

Настройка станка на различные шаги нарезаемых резьб может осуществляться через механизм коробки подач, а также напрямую, минуя его.

В таблицах, помещенных на передней стенке шпиндельной бабки и на коробке подач, указаны все возможные величины продольных и поперечных подач, а также шаги резьб, получаемые при помощи механизма коробки подач и соответствующих настроек гитары.

При нарезании точных резьб ходовой винт включается напрямую, минуя механизм коробки подач. Нужный шаг резьбы подбирается сменными шестернями специального набора, На кожухе, закрывающем гитару, помещена таблица настроек на резьбы, получаемые напрямую, минуя коробку подач.

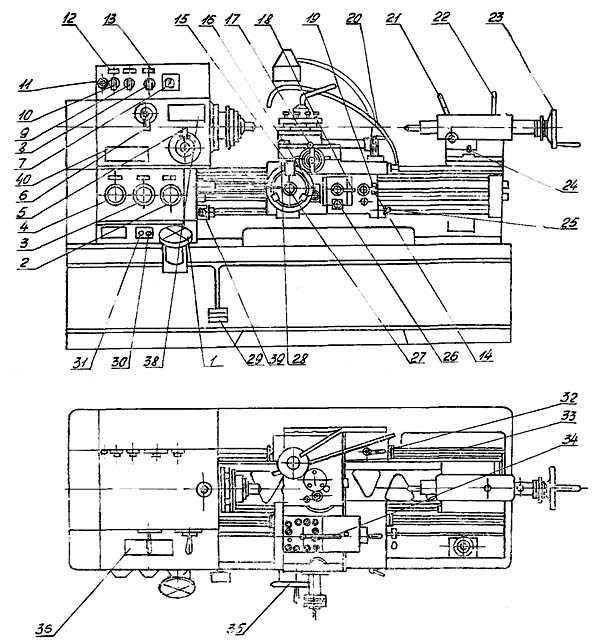

УТ16ПМ Расположение органов управления станком

УТ16ПМ Расположение органов управления станком

Перечень органов управления токарным станком УТ16ПМ

  1. Маховик выбора частоты вращения шпинделя
  2. Рукоятка переключения множительного механизма и ходового винта или ходового валика
  3. Рукоятка переключения наборного механизма при нарезании резьб напрямую
  4. Рукоятка переключения множительного механизма
  5. Рукоятка включения перебора
  6. Рукоятка включения трензеля и механизма восьмикратного увеличения шагов резьб
  7. Амперметр нагрузки
  8. Рукоятка включения насоса подачи охлаждающей жидкости
  9. Переключатель частоты вращения электродвигателя
  10. Вводной выключатель
  11. Лампа сигнальная
  1. Кнопка установки нейтрального положения продольной или поперечной подачи
  2. Рукоятка поперечной подачи суппорта
  3. Рукоятка включения продольной и поперечной подачи
  4. Рукоятка включения гайки ходового винта
  5. Рукоятка ручного перемещения верхнего суппорта
  6. Рукоятка зажима пиноли задней бабки
  7. Рукоятка крепления задней бабки к станине
  8. Маховик перемещения пиноли задней бабки
  9. Винт поперечного перемещения задней бабки
  10. Рукоятки управления вращением шпинделя
  11. Рукоятка регулировки усилия отключения фартука по упору
  12. Рукоятка включения маховика ручного перемещения каретки
  13. Кнопка золотника смазки направляющих станины и каретки
  14. Рукоятка включения частоты вращения шпинделя (педаль)
  15. Кнопка включения электродвигателя насоса смазки и схемы управления станка
  16. Кнопка аварийного выключения станка
  17. Рукоятка крепления каретки к станине
  18. Упор автоматического останова поперечного суппорта
  19. Рукоятка поворота и крепления резцовой головки
  20. Маховик ручного перемещения каретки
  21. Рукоятки управления вращением шпинделя

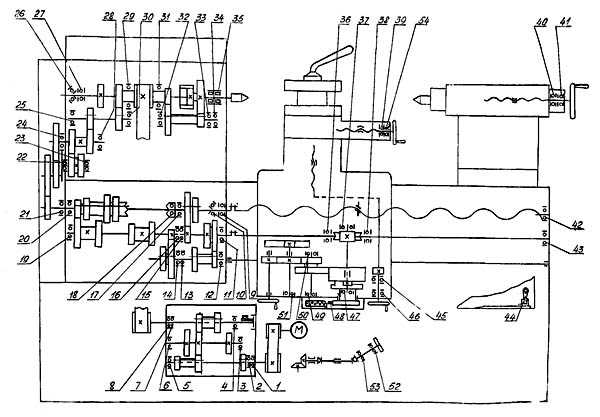

УТ16ПМ Кинематическая схема токарно-винторезного станка

УТ16ПМ Кинематическая схема токарно-винторезного станка

Описание кинематической схемы токарно-винторезного станка УТ16ПМ

Применяемый двухскоростной электродвигатель, шестиступенчатый редуктор и переборный механизм в шпиндельной бабке позволяют получить 24 скорости вращения шпинделя. Вследствие совпадения шести скоростей, шпиндель имеет 18 различных скоростей вращения (табл. 4.)



УТ16ПМ Схема расположения подшипников токарно-винторезного станка

УТ16ПМ Схема расположения подшипников токарно-винторезного станка

УТ16ПМ Электрическая схема токарного станка

УТ16ПМ Электрическая схема токарного станка



shildservice.com

Токарные, токарно-винторезные, токарно-карусельные станки : Специальный токарно-винторезный станок УТ16В

Модель УТ16В
Наибольший диаметр обрабатываемого изделия
над станиной, мм
над суппортом, мм
320
170
Наибольший длина обрабатываемого изделия, мм 710
Внутренний конус шпинделя Морзе 5
Конец шпинделя
Диаметр отверстия в шпинделе, мм 32
Высота резца установленного в резцедержателе, мм 20
Количество частот прямого и обратного вращения шпинделя 18
Пределы частоты вращения шпинделя пр. и обр. вращения, об/мин 40…2000
Наибольшее расстояние от оси центров до кромки резцедержателя, мм 175
Наибольшее перемещение суппорта:
Продольное, мм
Поперечное, мм
710
230
Перемещение на одно деление лимба:
Продольное, мм
Поперечное, мм
0,1
0,02
Пределы подач, мм/об
Продольных
Поперечных
0,018 – 1,1
0,01 – 0,625
Пределы шагов нарезаемых резьб:
Метрических,мм
Модульных, модули
Дюймовых, ниток на 1 дюйм
0,1 – 56
0,1 – 28
3 – 60
Наибольшее перемещение верхнего суппорта, мм 140
Наибольший угол поворота, град. 360
Наибольшее перемещение пиноли задней бабки, мм 100
Электродвигатель главного движения мощность, кВт 3,2
Габариты станка, мм (длин х шир х выс) 2110 х 1050 х 1395
Вес станка, кг 1810
Изготовитель  Ульяновский Маш завод

stankos.ru

Станок токарно-винторезный специальный высокой точности УТ16В

Если Вам необходимо купить Станок токарно-винторезный специальный высокой точности УТ16В звоните по телефонам:

в Москве         +7 (499) 372-31-73
в Санкт-Петербурге   +7 (812) 245-28-87
в Минске       +375 (17) 246-40-09
в Екатеринбурге   +7 (343) 289-16-76
в Новосибирске     +7 (383) 284-08-84
в Челябинске     +7 (351) 951-00-26
в Тюмени        +7 (3452) 514-886

в Нижнем Новгороде   +7 (831) 218-06-78
в Самаре   +7 (846) 201-07-64
в Перми    +7 (342) 207-43-05
в Ростове-на-Дону  +7 (863) 310-03-86
в Воронеже     +7 (473) 202-33-64
в Красноярске        +7 (391) 216-42-04

в Нур-Султане  +7 (7172) 69-62-30;

в Абакане, Альметьевске, Архангельске, Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах

По всей России бесплатный номер 8 (800) 775-16-64.

В странах СНГ — Беларуси, Казахстане, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Нур-Султан, Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок токарно-винторезный специальный высокой точности УТ16В звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта - мы сами Вам перезвоним.

stanok-kpo.ru

Станок токарно-винторезный специальный повышенной точности УТ16П

Если Вам необходимо купить Станок токарно-винторезный специальный повышенной точности УТ16П звоните по телефонам:

в Москве         +7 (499) 372-31-73
в Санкт-Петербурге   +7 (812) 245-28-87
в Минске       +375 (17) 246-40-09
в Екатеринбурге   +7 (343) 289-16-76
в Новосибирске     +7 (383) 284-08-84
в Челябинске     +7 (351) 951-00-26
в Тюмени        +7 (3452) 514-886

в Нижнем Новгороде   +7 (831) 218-06-78
в Самаре   +7 (846) 201-07-64
в Перми    +7 (342) 207-43-05
в Ростове-на-Дону  +7 (863) 310-03-86
в Воронеже     +7 (473) 202-33-64
в Красноярске        +7 (391) 216-42-04

в Нур-Султане  +7 (7172) 69-62-30;

в Абакане, Альметьевске, Архангельске, Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах

По всей России бесплатный номер 8 (800) 775-16-64.

В странах СНГ — Беларуси, Казахстане, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Нур-Султан, Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок токарно-винторезный специальный повышенной точности УТ16П звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта - мы сами Вам перезвоним.

stanok-kpo.ru

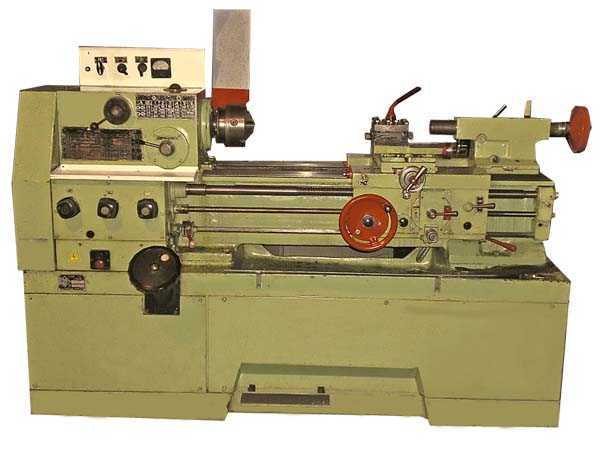

Подскажите, существует ли такой станок - УТ16П? - На опознание

Модель УТ16П



Наибольший диаметр обрабатываемого изделия

над станиной, мм

над суппортом, мм



320

170



Наибольший длина обрабатываемого изделия, мм

710



Внутренний конус шпинделя

Морзе 5



Конец шпинделя



Диаметр отверстия в шпинделе, мм

32



Высота резца установленного в резцедержателе, мм

20



Количество частот прямого и обратного вращения шпинделя

18



Пределы частоты вращения шпинделя пр. и обр. вращения, об/мин

40…2000



Наибольшее расстояние от оси центров до кромки резцедержателя, мм

175



Наибольшее перемещение суппорта:

Продольное, мм

Поперечное, мм



710

230



Перемещение на одно деление лимба:

Продольное, мм

Поперечное, мм



0,1

0,02



Пределы подач, мм/об

Продольных

Поперечных



0,018 – 1,1

0,01 – 0,625



Пределы шагов нарезаемых резьб:

Метрических,мм

Модульных, модули

Дюймовых, ниток на 1 дюйм



0,1 – 56

0,1 – 28

3 – 60



Наибольшее перемещение верхнего суппорта, мм

140



Наибольший угол поворота, град.

360



Наибольшее перемещение пиноли задней бабки, мм

100



Электродвигатель главного движения мощность, кВт

3,2



Габариты станка, мм (длин х шир х выс)

2110 х 1050 х 1395



Вес станка, кг

1810



Изготовитель

Ульяновский Маш завод
