Теплоизоляция паропроводов — Теплоизоляция промышленного оборудования: объекты применения

Теплоизоляция паропроводов – актуальная задача для различных отраслей промышленности и энергетики.


Теплоизоляция трубопроводов с перегретым паром (паропроводов) относится к числу достаточно сложных операций, особенно при необходимости обеспечить необходимые эксплуатационные характеристики для поверхностей со сверхвысокими температурами – 400 – 500°С. Монтаж изоляции нередко приходится вести без остановки действующего оборудования.


Традиционные теплоизоляционные материалы, используемые для этой цели, имеют ряд существенных недостатков, которые значительно снижают эффективность их применения.

Минеральная вата и мультикремноземистые маты «боятся» влаги и пара, при попадании которых ухудшают свои теплоизоляционные показатели в несколько раз.  Под воздействием высоких температур в минеральной вате происходит процесс разрушения связующих (смолы на основе фенола и формальдегида). Это отражается на эксплуатационных характеристиках покрытия, не говоря уже об экологической составляющей. Традиционные утеплители нуждаются в защитном покрытии, при монтаже которого неизбежно возникает проблема качественной изоляции сложных поверхностей: стыков, запорной арматуры, что не только увеличивает стоимость производства работ, но и отражается на их качестве. «Защитные» материалы быстро изнашиваются, что неизбежно ведет к разрушению теплоизоляционных слоев. Процесс монтажа отличается трудоемкостью и требует привлечения специализированных подрядных организаций. Как правило, паропроводы, изолированные минеральной ватой служат всего 2 – 3 года. После чего  приходится частично или полностью заменять теплоизоляционное покрытие.

Другие утеплители – ППУ, теплоизоляция на основе вспененного каучука, не предназначены для использования на поверхностях с высокими температурами.

Эффективным решением для теплоизоляции паропроводов является комбинированная система Изоллат-Эффект с использованием жидкой теплоизоляции Изоллат:

  • При температурах ниже 150 С применяют Изоллат-02.
  • При сверхвысоких температурах вплоть до 700° С (в пиковом режиме – 800°С) применяют Изоллат-04.
  •  В качестве промежуточных прослоек используется стеклохолст или керамоволокно (комбинация Изоллат-Эффект).

Жидкая теплоизоляция Изоллат надежно изолирует самые сложные поверхности, в том числе, участки с запорной арматурой, обеспечивая 100% примыкание к поверхности, предотвращая возникновение «свищей» и отвисаний.

Покрытие Изоллат не нуждается в дополнительной защите, обеспечивая комплексную теплоизоляционную и антикоррозионную изоляцию обработанных поверхностей,  и заметно снижая уровень шума. Монтаж покрытия производится без остановки действующего оборудования.

Преимущества теплоизоляции Изоллат:

  • жидкая консистенция;
  • срок службы покрытия составляет более 10 лет без потери эксплуатационных характеристик;
  • плотное примыкание к изолируемой поверхности,
  • экологичность;
  • монтаж покрытия и последующие ремонты могут производиться без технологических остановок в температурном режиме вплоть до 700°С;
  • простой монтаж – уменьшает трудозатраты. Покрытие наносится кистью, шпателем или с применением специальных высокопроизводительных окрасочных аппаратов высокого давления;
  • устойчивость к воздействию высоких температур;
  • выступает в качестве готового финишного покрытия без необходимости монтажа дополнительной «защиты»;
  • антикоррозийная защита;
  • снижение уровня шума.

Марки покрытия:

Теплоизоляция паропроводов

Изоллат-02: жидкая теплоизоляция труб с антикоррозионной защитой

Теплоизоляция паропроводов

Высокотемпературная теплоизоляция Изоллат-04: новые возможности

Теплоизоляция паропроводов

Изоллат-эффект: комбинированная теплоизоляция от «Изоллат»

Теплоизоляция паропровода, Барнаул.

Теплоизоляция паропровода, 2010, пивоваренный завод “Балтика”

Теплоизоляция паропровода, Набережные Челны.

Теплоизоляция паропровода, Казань

Теплоизоляция паропровода, Челябинск.

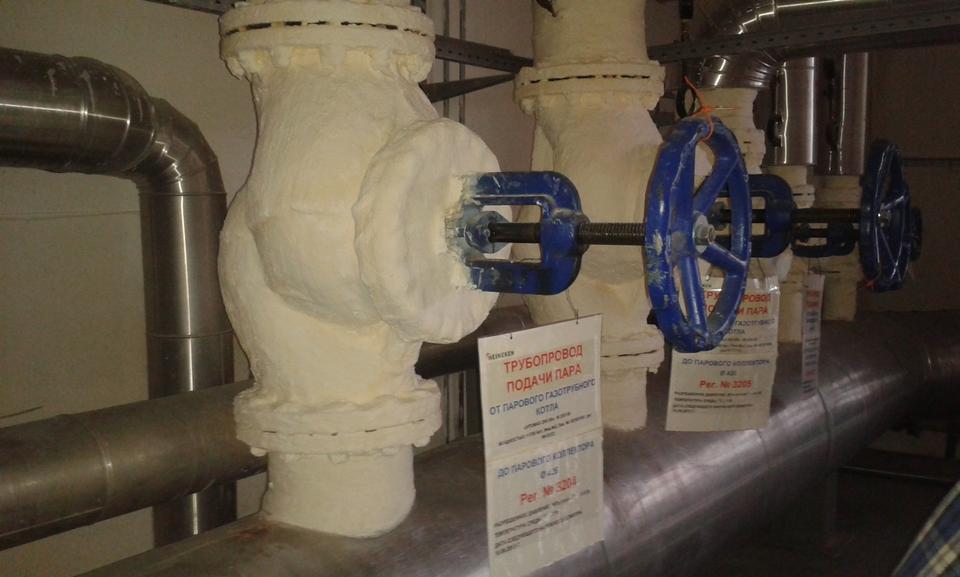

Теплоизоляция паропровода , Екатеринбург.

Теплоизоляция паропровода , Екатеринбург.

Теплоизоляция паропровода, Нижняя Тавда.

Теплоизоляция паропровода, Курган.

Теплоизоляция паропроводов, Санкт-Петербург.

Теплоизоляция паропровода, Волжский.

Теплоизоляция паропровода, Волжский.

Утеплитель для труб из вспененного полиэтилена, рассмотрим характеристики и диаметры, устойчивость к ультрафиолету

Содержание:

  1. Главные технические характеристики утеплителей
  2. Преимущества и недостатки
  3. Как устроена теплозащита
  4. Виды и размеры
  5. Сферы использования
  6. Монтаж и его особенности
  7. Изготовители

При прокладке любого трубопровода следует соблюдать определенный ряд требований. Данные мероприятия дают возможность предотвратить аварийные ситуации в дальнейшем. К примеру, водоснабжение или сливная система за пределами дома, или в неотапливаемом помещении в холодное время рискует промерзнуть.

Чтобы избежать тепловых потерь, и не допустить промерзание сети, рекомендуют применять утеплитель для труб из вспененного полиэтилена.

Данный материал специалисты рекомендуют неспроста. Это экологически безвредный продукт отличается мелкопористой структурой серого цвета. Данный утеплитель характеризуется высоким качеством, через него не проходит влага и в нем прекрасно сохраняется тепло. Одним их основных достоинств данного продукта называют его высокий показатель эластичности и гибкости.

Главные технические характеристики утеплителей

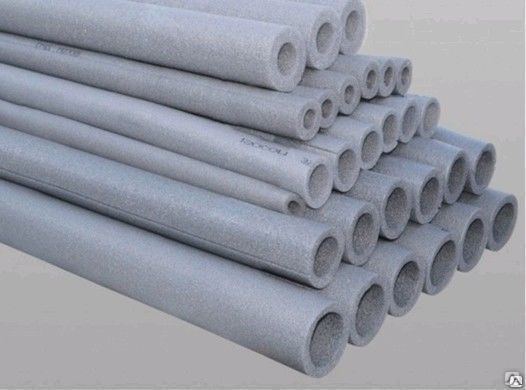

Утеплитель для труб, производимый из вспененного полиэтилена (ППЭ), отличают следующие характеристики:

  1. структура в данном случае – это небольшие ячейки, отличающиеся герметичностью. А уровень плотности колеблется в диапазоне от 25 до 40 кг/м3.
  2. Следующий показатель, представляющий характеристики, которые демонстрирует данная теплоизоляция, это превосходная эластичность. Она не меняется при низкой и высокой температуре. По этим причинам монтировать данную изоляцию можно при всякой погоде, и в любое время года.
  3. Важными характеристиками полиэтилена становятся высокая теплоизоляция и незначительная паропроницаемость.
  4. Оболочка материала переносит уровень нагрузки в 0,3 МПа.
  5. Специалисты к значимым характеристикам ППЭ относят высокую возможность нивелировать шумы. Поэтому, под таким защитным слоем трубная магистраль работает практически беззвучно.
  6. Высокая устойчивость к химически агрессивной среде, к размножению бактерий и гниению.
  7. Одной из характеристик полиэтиленового утеплителя является его прекрасная гидрофобность. При контакте с водой, он поглощает ее больше 4% своего объема.
  8. Из такой защиты получается отличная звукоизоляция.
  9. Длительный срок службы. Данный утеплитель может простоять более семидесяти пяти лет.

Описывая технические характеристики данной изоляции, необходимо отметить высокую стойкость к механическому воздействию. А ГОСТ 30244-94, относит этот вид теплозащиты к разряду умеренной горючести. Температура, при которой ППЭ воспламеняется 306 градусов по Цельсию. А для самовозгорания нужно уже 416 0С.

Если сравнить вспененный полиэтилен для трубопровода и теплоизоляцию из пенополистирола и пенополиуретана (ППУ), то в вспененном полиэтилене выделяют несколько преимуществ.

  • Стойкость к растяжению, и возможность восстанавливать начальные размеры, полученные в результате деформационного изменения.
  • Полная безопасность для человека и экологии. По этой причине, данная изоляция для труб ставиться на промышленных предприятиях, в быту, в медучреждениях и в пищевом производстве.
  • Данный полиэтилен очень удобен в укладке. Детали, произведенные пустотелыми трубными элементами, дают возможность быстро произвести монтаж без использования инструментов.
  • Цена вспененного полиэтилена ниже, чем у аналогичных теплоизоляторов для трубопровода. Например, вспененный каучук, который отличает характерный черный цвет, тоже демонстрирует превосходные характеристики, но его стоимость ощутимо выше.

Достоинств у представляемой теплоизоляции очень много, но перед ее использованием специалисты рекомендуют изучить и недостатки.

Вспененный утеплитель для труб достаточно устойчивый к ультрафиолету. Это универсальный материал, свойства которого позволяют утеплить различные коммуникации. Он пригоден для любой наружной и внутренней системы.

Смотреть видео — теплоизоляция из вспененного полиэтилена


Смотрите это видео на YouTube

Но, при прямом воздействии ультрафиолета, он начинает разрушаться. По этим причинам рекомендуют выбрать вариант, который защищен от ультрафиолета специальной пленкой.

Кроме этого, специалисты настоятельно рекомендуют хранить и применять утеплитель из полиэтилена там, где нет прямого воздействия ультрафиолета.

Профессиональные мастера уверенно заявляют, что боязнь прямого воздействия ультрафиолета у данного изоляционного материала полностью компенсируют многочисленные положительные характеристики.

ВАЖНО! Выполняя утепление трубопровода, для которого выдвинуты высокие противопожарные требования, вспененный полиэтилен лучше не брать. Потому, что под влиянием определенной температуры данный продукт воспламеняется и поддерживает процесс горения. Для решения данных задач рекомендуют использовать базальтовый теплоизолятор.

Как устроена теплозащита

Утеплитель для труб из вспененного полиэтилена устроен так, что форма и диаметры позволяют выполнять точный обхват поверхности. При этом прокладываемая защита не должна деформироваться. Формы изоляции должны иметь определенные размеры.

Каждая форма теплоизоляционного материала должна иметь не только точно заданный диаметр, но и проявлять высокие показатели теплозащиты. Эти требования легко выполнять по следующим причинам:

  • у материала мягко ячеистая структура. И каждая форма устроена в виде трубы, но размеры толщины стенок больше, чем у обычного трубного изделия.
  • Каждая оболочка из ППЭ является гибкой трубкой, у которой точно заданный диаметр и толщина стенок.
  • Любой из видов данной трубной изоляции выпускают под точные диаметры трубопровода.
  • По продольной части каждого изделия имеется технологический разрез. Это позволяет легко выполнять работу на уже функционирующей магистрали.
  • В продаже можно встретить изделия с различными величинами диаметра: от 6 до 160 мм.

Виды и размеры

Утеплитель для труб, изготовленный из вспененного полиэтилена бывает разных видов, и также имеет неодинаковые размеры:

  • Оболочка, представляющая собой рулонный или листовой материал. Размеры у них стандартными не бывают.
  • Теплоизоляция в виде трубок. Размер этих изделий от 6 до 160 мм. Толщина стенки у этих материалов колеблется в радиусе от 0,6 до 3,2 см. Трубки, которые имеют покрытие из цветного полимера, можно ставить на участке открытом для ультрафиолета.
  • Фольгированный материал. Особенность таких материалов заключается в возможности задерживать влагу.

На строительных рынках можно встретить материалы с разной шириной и размерами длины. Поэтому, потребители часто встают перед проблемой, что лучше выбрать для своего дома?

Если возникают сомнения относительно правильности своего выбора, то всегда можно обратиться за грамотным советом к профессионалам. Они не только помогут определиться с точными размерами нужного материала, но и дадут рекомендации по правильной его прокладке.

Сферы использования

Смотреть видео — утеплитель для труб из вспененного полиэтилена с закрытой пористой структурой

Утеплитель для труб


Смотрите это видео на YouTube

Вспененный полиэтилен для утепления труб выгодно отличает невысокая стоимость и качество. Поэтому, он приобрел высокую популярность у потребителей. Его используют для утепления в таких магистралях:

  1. отопление;
  2. водоснабжение;
  3. канализационные системы;
  4. для трубной конструкции в холодильной установке.

Области использования данного утепления очень обширные. И имеют небольшие ограничения только в тех ситуациях, когда нужно проложить утеплитель из вспененного полиэтилена для труб отопления. На магистралях отопления, в зонах высокой температуры ставить этот вид изоляции не советуют.

Хотя в целом для сети отопления данный вид изоляции называют просто идеальным. Готовые трубки в сеть отопления монтировать не сложно. Для удобства укладки каждая трубная деталь теплоизолятора оснащена технологическим надрезом. Широкий ассортимент диаметров позволяет подобрать вариант для трубопровода отопления любого объема.

Эффективное утепление труб отопления становиться залогом того, что тепло будет направленно только в дом, а не станет расходоваться на обогрев улицы. По этим причинам, к выбору теплоизоляции рекомендуют подходить со всей ответственностью.

Монтаж и его особенности

Вспененный утеплитель, предназначенный для труб, укладывать не сложно. Нужно отметить, что все виды теплоизоляции, будь то скорлупа, рулонный или трубчатый теплоизоляционный материал, отличаются простою установки.

Основное, что нужно сделать вначале – правильно подобрать диаметр. Он должен точно отвечать габаритам трубопровода.

При работе нужно соблюдать все правила монтажа утеплителя, не забывая о самых на первый взгляд незначительных нюансах.

  • Выполнить утепление вспененным утеплителем можно как в процессе протяжки систем, так и на финальном этапе.
  • Если изолируются отдельные участки магистрали, то изоляцию из полиэтилена на трубы одевают аккуратно (подобно чулку). При этом вспененный теплооизолирущий материал разрешают подрезать и дополнять те детали, которых не хватает.
  • Монтаж защиты из полиэтилена лучше проводить на отключенной системе, остуженной до комнатной температуры.

Рассмотрим этапы процесса монтажа вспененного полиэтилена.

  1. Начинают работы с подготовки трубопровода. Его нужно основательно очистить от загрязнения и проверить на целостность.
  2. Для фиксации покрытия из утеплителя используют специальный клеящий состав.
  3. На трубы одевается изоляция.
  4. Зону состыковки отдельных деталей нужно зафиксировать алюминиевым скотчем. Так добиваются герметичности защитного покрытия.

Все монтажные действия можно выполнить своими силами. Для этого не потребуется больших знаний и навыков. От домашнего мастера потребуется только внимание, аккуратность и терпение.

Выполненный монтаж по указанной технологии, позволяет в случае необходимости быстро демонтировать изоляцию и провести нужный ремонт, или строительство нового участка системы.

Изготовители

Говоря о производстве изолирующих материалов, необходимо отметить, что практически все производители вспененного полиэтилена, разработанного для защиты труб, поставляют товар высокого уровня качества. Это можно сказать как о российских компаниях, так и о зарубежных.

Профессиональные мастера среди предоставленных товаров выделяют следующие.

  • «Энергофлекс». Данная европейская компания стала поставлять свой товар с 90-х годов. И на этот день это один из самых крупных «игроков» на нашем рынке. Все товары «Еnergoflex» имеют сертификат соответствия всем европейским стандартам, и отличаются высочайшим уровнем качества. Производители «Энергофлекс» на данный момент могут похвастаться полным развитым ассортиментом теплоизоляционной продукции. В отличие от других аналогов, часть продукции данной компании отличает белый цвет.

Смотреть видео — вспененный полиэтилен — как не обмануться


Смотрите это видео на YouTube

Так же следует добавить, что у данного изготовителя есть специальный вид утеплителя для ПНД труб, разработанный для использования внутри помещений.

  • Так же на рынке полимеров уже не первый год знают отечественную компанию «Термофлекс». Изделия для защиты труб от данного производителя сочетают в себе все самые лучшие характеристики теплоизоляции: экологическая чистота, приемлемая стоимость, прочность, возможность сохранять тепло и прочее. Продукция «Термофлекс» получила одобрение европейских и мировых комиссий. Изделия данной компании можно смело применять для помещения, и для улицы.

Данный список можно долго продолжать. В нем стоит вспомнить товары таких фирм: «Теплофоло», «Пориплекс», «Роквул», «Primaplex», «Европлекс» и другие. Каждый из перечисленных производителей порадует потребителя не только достойным качеством своих продуктов, но и вполне доступной стоимостью.

Но, главное, отправляясь за покупкой полиэтиленового теплоизолирующего материала для труб необходимо запомнить, что идти следует к проверенному производителю. Товар от сомнительного продавца не может гарантировать того, что смонтированная магистраль будет защищена надежно.

Значит, вопрос о ее длительной работе стоит под большим сомнением. Не стоит экономить на такой покупке, это в последствие проявит себя перебоями и остановкой в работе. Следовательно, комфорт в доме тоже будет нарушен.

Производство утеплителей осуществляют многие компании. А купить товар высокого качества можно в строительном магазине «Леруа Мерлен». Эту сеть по продаже строительных материалов знают уже не первый год, и профессиональные мастера подтверждают, что в этом месте каждая марка товара только от проверенного изготовителя.

Утеплитель для труб из вспененного полиэтилена является идеальным решением, когда утепляется канализация, отопление, и любая другая магистраль. За небольшие деньги может быть обеспечена надежная и качественная защита на длительное время.

Смотреть видео — PenoProf трубная изоляция

PenoProf трубная изоляция


Смотрите это видео на YouTube


Сравнение традиционной и усовершенствованной изоляции паровых труб

Лучшие парораспределительные системы имеют высокотемпературную изоляцию, защиту от плесени и безопасные материалы для рабочих и окружающей среды. В идеале паропроводы должны быть изолированы долговечными, устойчивыми к коррозии материалами, которые обеспечивают простоту установки и обслуживания. В этой статье сравниваются три варианта изоляции паровых труб: стекловолокно, съемные изоляционные кожухи и трубопроводы с вакуумной изоляцией.

Вы ищете лучшую изоляцию для паровых труб, труб и шлангов? Теплоизоляция является важным фактором из-за высокой рабочей температуры парораспределительных систем. Добавление изоляции к компонентам паропровода снижает теплопередачу и может помочь снизить потери энергии до 90%. В дополнение к тепловым требованиям, паропровод также должен поддерживать надлежащее давление для обеспечения оптимальной безопасности и эффективности.

Традиционная изоляция паровых труб

Изоляция труб из стекловолокна

Стекловолокно традиционно является предпочтительным материалом для большинства участков изоляции труб в парораспределительных системах. Это известное решение, обычно в сочетании с универсальным жилетом (ASJ), очень популярно.

Стекловолокно часто используется для теплоизоляции трубопроводных систем

Основными преимуществами несъемной стекловолоконной изоляции являются легкие материалы и относительно низкая стоимость. Тем не менее, у него есть несколько недостатков, которые стоит учитывать, например:

  • Проверка изоляции из стекловолокна может занять много времени, поскольку трудно добраться до поверхности трубы. Часто приходится вырезать часть материала, что в конечном итоге ставит под угрозу изоляцию.
  • Влага может попасть в систему через отверстия, прорезанные для осмотра. Конденсация может ухудшить характеристики изоляции (значение R) и увеличить риск коррозии под изоляцией (CUI) и потенциальной технологической утечки.
  • Рост плесени может оседать на волокнах, вызывая аллергические реакции или другие вредные побочные эффекты, особенно при наличии черной плесени.
  • Срок службы уменьшается по мере того, как стекловолокно со временем оседает или уплотняется, что снижает толщину изоляции и ее эксплуатационные характеристики.
  • Воздействие на окружающую среду может быть негативным, поскольку стекловолокно практически невозможно переработать.
  • Могут возникнуть негативные последствия для здоровья . Известно, что свободные волокна и пыль, вдыхаемые во время установки и обслуживания, вызывают раздражение дыхательных путей. Регулярное длительное воздействие может в конечном итоге привести к более серьезным проблемам с легкими. Министерство здравоохранения и социальных служб США (HSS) включило стекловолокно в свой 15-й отчет о канцерогенах (2021 г.).

Съемные изоляционные кожухи для паровых труб

Съемные изоляционные кожухи для паровых труб обычно состоят из силиконового кожуха, покрывающего изоляционный материал. Внутренний материал обычно представляет собой стекловолокно, керамическую бумагу, минеральную вату или пирогель. Съемные изоляционные кожухи поставляются в диапазоне стандартных номинальных размеров труб (NPS) от 2 дюймов до 24 дюймов.

Основным недостатком этого решения являются сложности с плановыми проверками. Это требует снятия и повторной установки кожуха каждый раз, когда систему трубопроводов необходимо осмотреть и/или обслуживать. Это повторяющееся обращение, вероятно, приведет к сжатию стекловолокна внутри куртки. Как только стекловолокно сжимается, характеристики изоляции начинают страдать, а потери тепла увеличиваются.

Усовершенствованная изоляция паровых труб

Трубы с вакуумной оболочкой

Трубки с вакуумной оболочкой Insulon® представляют собой инновационную высокоэффективную альтернативу традиционным продуктам для изоляции паровых труб. Он доступен в широком диапазоне диаметров от миллиметров до 12 дюймов. Трубки из нержавеющей стали

с вакуумной изоляцией — отличный выбор для изоляции промышленных паровых труб.

Ультратонкая конструкция делает трубки Insulon уникальными и хорошо подходящими для труб малого диаметра, микроотверстия и диаметра в несколько дюймов. Этот тип технологии изоляции идеально подходит для изоляции паропроводов благодаря следующим преимуществам:

  • Установка -это простой и надежный
  • Ультра-высокая производительность, Энергетическая изоляция
  • Нестандартная сталь
    Строительница
  • DOULE DENISI нетоксичные материалы для здоровья и безопасности
  • Неволокнистые материалы подходят для чистых помещений и контролируемых сред
  • Долгий срок службы — доказано, что он выдерживает циклическое воздействие высоких температур
  • Коррозионностойкие металлы снижают риск CUI
  • Пригодны для повторного использования Нержавеющая сталь для защиты окружающей среды shape tube

Трубопроводы с вакуумной изоляцией превосходят традиционные варианты изоляции паровых труб как с точки зрения эксплуатации, так и с точки зрения защиты окружающей среды. Часто это означает дополнительные затраты на начальные этапы, но внедрение передовых технологий обеспечивает преимущества и рентабельность инвестиций в долгосрочной перспективе.

Трубы, трубы и шланги с вакуумной оболочкой Insulon® →

Категории Промышленное производство Теги Высокотемпературная изоляция, Изоляция труб

Изоляция паропровода 101 | Rasmussen Mechanical

Котел, горелка

Райан Уолдрон

Неизолированные трубопроводы постоянно расходуют энергию. Хотя никто не пытается тратить деньги впустую, отказ от ремонта поврежденной или снятой изоляции может быть равноценен смыванию денег в канализацию. В этой статье мы расскажем об основах изоляции паропроводов и о том, как вы можете принять обоснованное решение.

Зачем изолировать трубы?

По данным Министерства энергетики США: «Изоляция обычно может снизить потери энергии на 90% и помочь обеспечить надлежащее давление пара на заводском оборудовании. Любая поверхность, температура которой превышает 120 °F, должна быть изолирована, включая поверхности котлов, трубопроводы возврата пара и конденсата, а также фитинги».

Изоляция паропровода — хорошее начало, но это только начало. При потерях энергии свыше 90 % вам также следует изолировать клапаны, ловушки, компоненты теплопередачи и все, что возможно. Это может потребовать использования съемной изоляции, чтобы вы могли тестировать ловушки и при необходимости осматривать компоненты.

Добавьте к этому тот факт, что изолированные трубы и сифоны создают более безопасную рабочую среду, и изоляция становится легкой задачей.

Типы изоляции паровых трубопроводов

Наиболее распространенным типом изоляции является силикат кальция и минеральные волокна. Стекловолокно (или пеностекло) — еще один распространенный выбор для изоляции паровых труб. Оба могут выдерживать высокие температуры и обеспечивают хорошую изоляцию.

Другие типы изоляции труб включают полиуретан, полистирол, минеральную вату или полиизоцианурат.

Также важно отметить, что трубопроводы, которые будут подвергаться воздействию внешних условий, потребуют дополнительной защиты. Обычно это алюминий, окрашенный холст, пластик или покрытие из листового металла для защиты трубопровода от солнечного света, ветра и погодных условий.

Выбор правильной изоляции паропровода

Инженеры указывают толщину изоляции при проектировании системы. Однако во время ремонта или реконструкции вы должны следовать ASHRAE 90.1 и Международному кодексу энергосбережения (IECC) 2012 года, в которых указаны основные требования. Приведенная ниже таблица изоляции пара, парового конденсата, систем водяного отопления и бытовых систем поясняет эти требования.

Таблица

предоставлена ​​Министерством энергетики США

а. Для изоляции вне указанного диапазона проводимости минимальная толщина (T) определяется следующим образом: T = r {(1 + t/r)K/k – 1}, где: T = минимальная толщина изоляции (дюймы), r = фактический внешний радиус трубы (дюймы), t = толщина изоляции, указанная в этой таблице для применимой температуры жидкости и размера трубы, K = электропроводность альтернативного материала при средней номинальной температуре, указанной для применимой температуры жидкости (БТЕ•дюйм/ч) •ft2• °F) и k = верхнее значение диапазона проводимости, указанного в этой таблице, для применимой температуры жидкости. б. Эти значения толщины основаны только на соображениях энергоэффективности. Иногда требуется дополнительная изоляция по соображениям безопасности/температуры поверхности. в. Для трубопроводов диаметром менее 1-1/2 дюйма, расположенных в перегородках кондиционируемых помещений, допускается уменьшение этих толщин на 1 дюйм (до корректировки толщины, требуемой в сноске а), но не до толщины менее 1 дюйма. д. Для непосредственно подземных трубопроводов систем отопления и горячего водоснабжения допускается уменьшение этих толщин на 1,5 дюйма (до корректировки толщины, требуемой в сноске а), но не до толщины менее 1 дюйма

Даже с учетом этих стандартов бывает сложно определить, какая изоляция подходит для вашего конкретного применения. К счастью, у NAIMA (Североамериканской ассоциации производителей изоляции) есть бесплатный инструмент, который вы можете использовать, чтобы помочь.

3E Plus — это бесплатный инструмент, который можно использовать для подбора оптимального типа и толщины изоляции для вашей трубопроводной системы. Это также может помочь вам рассчитать периоды окупаемости, чтобы вы могли принять обоснованное решение.

Работа с экспертами

Уже более 50 лет мы консультируем, проектируем и строим механические проекты для коммерческих, промышленных и институциональных объектов.
