Вентилятор ВО 06-300-4 (№4)
| Вентилятор ВО 06-300-4 (№4) |
Основные параметры :
- Осевой вентилятор низкого давления
- №4 – означает, что диаметр рабочего колеса равен 4 дециметрам (400 мм)
- Количество лопаток рабочего колеса – 3
Стандартное монтажное исполнение (по умолчанию) – без рамы
Опциональное монтажное исполнение – на раме
Конструктивное исполнение по способу перемещения воздуха :
исполнение 1 – вытяжка воздуха – при котором поток перемещаемого воздуха направлен от рабочего колеса к электродвигателю
исполнение 2 – подача воздуха – при котором поток перемещаемого воздуха направлен от электродвигателя к рабочему колесу
исполнение 3 – реверсивное
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
Общего назначения из углеродистой стали (ВО 06-300-4 (№4))
Коррозионностойкие из нержавеющей стали (ВО 06-300-4К1)
Взрывозащищенные из разнородных металлов (ВО 06-300-4В)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВО 06-300-4ВК1)
Взрывозащищенные коррозионностойкие из алюминиевых сплавов (ВО 06-300-4ВК3)
Технические характеристики
Мощность | Частота | Параметры в рабочей зоне | Масса, | |
Производительность | Полное давление | |||
0,12 | 1500 | 2000-3200 | 75-40 | 14 |
0,25 | 1500 | 2000-3200 | 75-40 | 16 |
0,75 | 3000 | 4100-6800 | 350-150 | 19 |
/мин.)
Общие габаритные размеры вентиляторов общего назначения из углеродистой и нержавеющей стали (мм)
Аэродинамические характеристики
Акустические характеристики
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
1500 | 78 | 85 | 76 | 73 | 70 | 65 | 59 | 53 | 76 |
3000 | 92 | 99 | 95 | 93 | 91 | 86 | 80 | 72 | 96 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора.
Купить вентиляторы
<< к общему описанию
Звоните прямо сейчас:
8 /495/ 640-85-05
8 /925/ 277-60-70
9.00-17.00 (пятница – до 16.00)
140060, Московская обл, Люберцы г, Октябрьский рп, Ленина ул, дом № 47, павильон 2-041, этаж 2
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой
Вентиляторы осевые ВО 06-300, ВО 14-320 – Медведь
Осевые вентиляторы ВО 06-300 нашли свое применение в стационарных воздушно-отопительных и вентиляционных системах помещений различного назначения.
Общие сведения

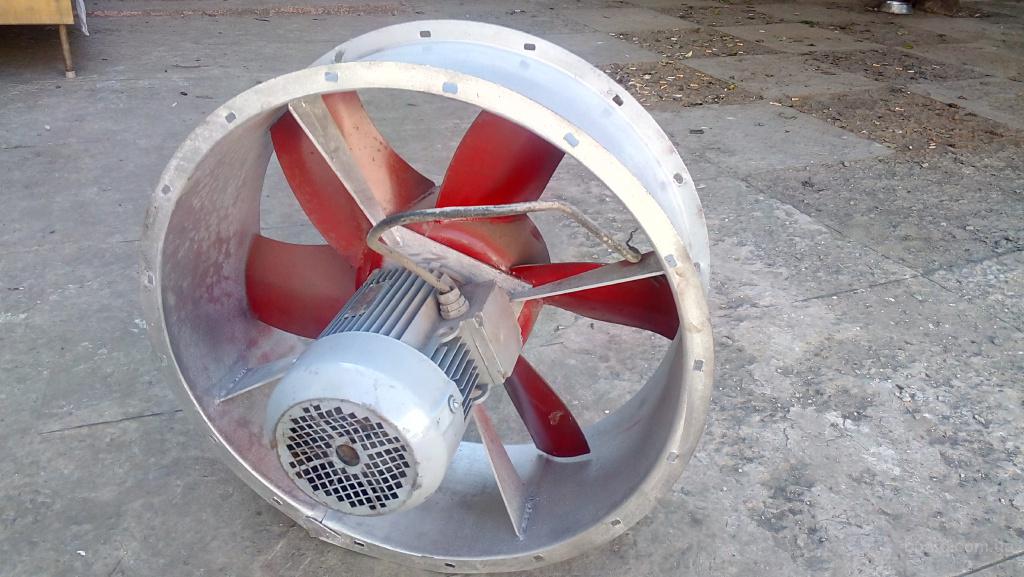

Вентиляторы осевые типа ВО 06-300 представляют собой агрегаты одностороннего всасывания и низкого давления.
Рабочее колесо вентиляторов расположено в обечайке – цилиндрическом корпусе. Оно оснащается 3,4 или 5 лопатками, закрепленными под углом к вращающейся плоскости. Количество лопаток зависит от типоразмера вентилятора. Модели №3,15; №4; №10; №12,5 имеют 5 лопастей; №5 — 3 лопасти; №6,3; №8 — 4 лопасти. Данные вентиляторы пользуются популярностью за возможность подачи больших объемов воздуха, при этом аэродинамическое сопротивление вентиляционной сети незначительно.
Типоразмеры вентиляторов
Вентиляторы ВО 06-300 изготавливаются в 7 типоразмерах (№ 3,15; 4; 5: 6,3; 8; 10; 12,5). Они могут быть выполнены из углеродистой стали, разнородных металлов и алюминиевых сплавов. Из углеродистой стали изготавливаются вентиляторы общего назначения ВО 06-300. Из разнородных металлов и алюминиевых сплавов выполнены взрывозащищенные вентиляторы ВО 06-300 Р/В и ВО 06-300 В2. Вентиляторы ВО 06-300 типоразмеров №5, №6,3 и №8 являются реверсивными: направление воздушного потока может идти как от двигателя, так и на двигатель.
Условия эксплуатации
Осевые вентиляторы могут эксплуатироваться при температуре от -45 °C до +40 °C (умеренный климат) и от -10 °C до +50 °C (тропический климат). Категории размещения, согласно ГОСТ – 2 и 3 – под навесом и в помещениях без искусственного регулирования климата. На открытом воздухе (категория 1) может эксплуатироваться только при защите от негативных атмосферных влияний на двигатель вентилятора. Оборудование устанавливается вне обслуживаемых помещений, без постоянного присутствия людей.
Технические характеристики вентиляторов осевых ВО 06-300, ВО 14-320
| Типо- размер венти- лятора | Электродвигатель | Частота вращения раб колеса n | Производи- тельность, Q, 103 м3/ч* | Полное давление Pv, Па* | Макс. потребля- емая мощность Nпотр.  , кВт* | Макс. КПД, % | Масса не более, кг | |||
| Установ- очная мощ- ность, кВт | Час- тота, n, мин-1 | Напря- жение, U, B | ||||||||
| Номин. | Maкс. | Общепром. | ||||||||
| №3,15 | 0,18 | 1 350 | 380 | 1 350 | 1 500 | 2,0-2,8 | 50-10 | 0,04 | 0,7 | 17,2 |
| 0,25 | 1 320 | 380 | 1 320 | 1 500 | 2,0-2,8 | 50-10 | 0,04 | 18,4 | ||
| №4 | 0,12 | 1 320 | 380 | 1 320 | 1 500 | 2,0-3,2 | 90-25 | 0,08 | 0,66 | 21,0 |
| 0,25 | 1 320 | 380 | 1 320 | 1 500 | 2,0-3,2 | 90-25 | 0,08 | 22,0 | ||
| 0,37 | 1 320 | 380 | 1 320 | 1 500 | 2,0-3,2 | 90-25 | 0,08 | 22,5 | ||
| 0,75 | 2 820 | 380 | 2 820 | 3 000 | 4,2-6,8 | 360-100 | 0,61 | 24,7 | ||
| №5 | 0,37 | 1 320 | 380 | 1 320 | 1 500 | 4,8-7,1 | 128-62 | 0,23 | 0,74 | 28 |
| 0,55 | 1 320 | 380 | 1 320 | 1 500 | 4,8-7,1 | 128-62 | 0,23 | 31 | ||
| 0,37 | 920 | 380 | 920 | 1 000 | 6,4-10,05 | 96-50 | 0,25 | 0,76 | 63 | |
| 1,1 | 1 420 | 380 | 1 420 | 1 500 | 9,6-15,0 | 213-110 | 0,79 | 68 | ||
| №8 | 0,75 | 920 | 380 | 920 | 1 000 | 13,9-18,3 | 121-81 | 0,63 | 0,77 | 72 |
| 3,0 | 1 410 | 380 | 1 410 | 1 500 | 21,4-28,2 | 296-185 | 2,19 | 87 | ||
| №10 | 3,0 | 950 | 380 | 950 | 1 000 | 28,0-36,9 | 207-136 | 2,09 | 0,77 | 137 |
| №12,5 | 3,0 | 720 | 380 | 720 | 750 | 41,4-54,5 | 186-122 | 2,81 | 0,77 | 180 |
| 7,5 | 950 | 380 | 950 | 1 000 | 35,0-53,5 | 340-225 | 6,66 | 203 | ||

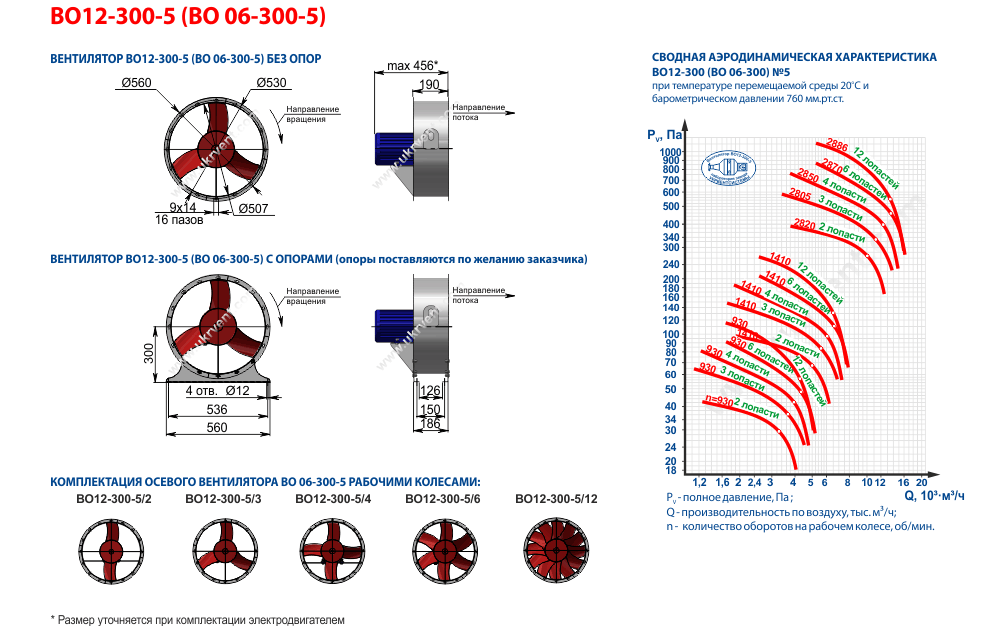

Габаритные размеры вентиляторов осевых ВО 06-300, ВО 14-320
Рис.
1. Габаритные и присоединительные размеры вентиляторов ВО 06-300, ВО 14-320
Таб. 1. Габаритные размеры вентиляторов типа ВО 06-300, ВО 14-320
| № вент. | Размеры, мм | N | |||||||||||
| D | D1 | D2 | D3 | d | d2 | A | Bmax | b | C | H | h | ||
| №3,15 | 313 | 320 | 345 | 370 | 8 | 12 | 270 | 260 | 213 | 243 | 460 | 243 | 8 |
| №4 | 396 | 405 | 430 | 460 | 10 | 310 | 340 | 260 | 290 | 570 | 300 | 8 | |
| №5 | 494 | 510 | 535 | 560 | 10 | 12 | 480 | 360 | 260 | 290 | 675 | 350 | 8 |
| №6,3 | 624 | 640 | 675 | 700 | 10 | 12 | 550 | 420 | 300 | 340 | 807 | 420 | 8 |
| №8 | 794 | 810 | 850 | 880 | 10 | 14 | 600 | 475 | 360 | 403 | 962 | 522 | 8 |
| №10 | 990 | 1 005 | 1 060 | 1 102 | 14 | 14 | 820 | 630 | 500 | 542 | 1 201 | 650 | 16 |
| №12,5 | 1 240 | 1 255 | 1 310 | 1 360 | 14 | 14 | 1 020 | 660 | 498 | 540 | 1 480 | 800 | 24 |
ВО 06-300 №3,15
ВО 06-300 №4
ВО 06-300 №5
ВО 06-300 №6,3
ВО 06-300 №8
ВО 06-300 №10
ВО 06-300 №12,5
Акустические характеристики вентиляторов осевых ВО 06-300, ВО 14-320
№ вент. | n, мин-1; | Значение Lpi, дБ в октавных полосах f, Гц | LpA, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| 4 | 1320 | 64 | 70 | 69 | 71 | 69 | 65 | 59 | 51 | 73 |
| 5 | 1320 | 75 | 79 | 76 | 78 | 77 | 74 | 67 | 59 | 81 |
| 6,3 | 915 | 63 | 68 | 73 | 78 | 73 | 67 | 61 | 80 | |
| 1395 | 78 | 83 | 84 | 83 | 83 | 81 | 77 | 71 | 88 | |
| 8 | 1410 | 84 | 88 | 91 | 92 | 89 | 85 | 79 | 71 | 93 |
| 10 | 950 | 97 | 100 | 98 | 99 | 96 | 89 | 82 | 74 | 100 |
| 12,5 | 720 | 90 | 94 | 99 | 100 | 96 | 90 | 83 | 73 | 100 |
| 960 | 95 | 100 | 105 | 106 | 102 | 96 | 89 | 79 | 106 | |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора.
На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровней, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствуюшего номинальному режиму работы вентилятора.
