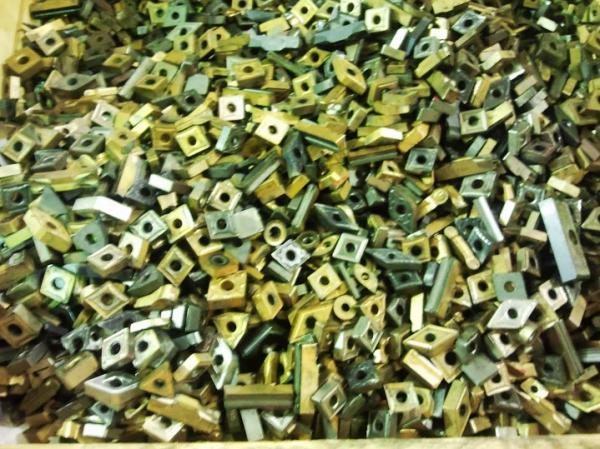

В чем содержится вольфрам: Лом вольфрама — Портал о ломе, отходах и экологии

alexxlab | 25.08.1985 | 0 | Разное

Вольфрам где применяется в быту. Где применяется вольфрам высокой плотности

Вольфрам. Химический элемент, символ W (лат. Wolframium, англ. Tungsten, франц. Tungstene, нем. Wolfram , от нем. Wolf Rahm – волчья слюна, пена ). Имеет порядковый номер 74, атомный вес 183, 85, плотность 19, 30 г/см 3 , температуру плавления 3380 ° С, температуру кипения 5680 ° С.

Вольфрам – металл светло-серого цвета, при комнатной температуре обладает высокой коррозионной стойкостью в воде и на воздухе, а также в кислотах и щелочах. Он начинает немного окисляться на воздухе при 400-500 ° С (при температуре красного каления) и интенсивно окисляется при более высоких температурах. Вольфрам образует два устойчивых окисла: WO 3 и WO 2 . С водородом вольфрам не взаимодействует практически до самого плавления, а с азотом начинает вступать в реакцию только при температурах более 2000 ° С. С хлором вольфрам образует хлориды WCl 2 , WCl 4 , WCl 5 , WCl 6 . Твёрдый углерод и некоторые содержащие его газы при 1100-1200 ° С реагируют с вольфрамом, образуя карбиды WC и W 2 C.

Вольфрам растворяется в смесях плавиковой и азотной кислот , также растворяется в расплавленных щелочах при доступе воздуха и особенно окислителей. Отдельные кислоты на вольфрам не действуют.

Вольфрам очень высокой чистоты пластичен при комнатной температуре. По прочности при высоких температурах вольфрам превосходит все остальные металлы. На механические свойства вольфрама сильное влияние оказывают примеси. Содержание в металле небольших количеств примесей делает его очень хрупким (хладноломким). Наиболее отрицательное влияние на свойства вольфрама оказывают кислород, азот, углерод, железо, фосфор, кремний.

Вольфрам широко используют в радиоламповой, радиотехнической и электронно-вакуумной промышленности для изготовления нитей накаливания, нагревателей и экранов высокотемпературных вакуумных печей, электрических контактов, катодов рентгеновских трубок.

В металлургии вольфрамом легируют стали и используют при изготовлении твёрдых сплавов (например, металлокерамический сплав на основе карбида вольфрама – победит), в химической промышленности из него изготовляют краски и катализаторы, в ракетной технике – изделия, работающие при очень высоких температурах, в атомной промышленности – тигли для хранения радиоактивных материалов, т.

к. защитное действие у сплава вольфрама, никеля и меди выше, чем у свинца . Сплавы с металлами получают спеканием, а не давлением потому, что при температуре плавления вольфрама многие металлы превращаются в пар.

Вольфрам применяют также для нанесения покрытий: на детали, работающие при очень высоких температурах в восстановительной и нейтральной средах; на литейные формы из молибдена , используемые для получения прутков сильно радиоактивных металлов; на детали, работающие на трение.

Также распространены сплавы на основе вольфрама с рением. Добавка рения (до 20-25%) снижает температуру перехода вольфрама в хрупкое состояние, резко повышает его пластичность при нормальной температуре и улучшает технологические свойства. Сплавы получают методом порошковой металлургии и плавлением в электродуговых вакуумных печах. Из этих сплавов изготовляют термопары, электрические контакты.

Сплавы вольфрама с молибденом пригодны для работы при температурах более 3000 ° С, применяют их для сопел реактивных двигателей.

При нагревании вольфрама выше 400 ° С на его поверхности образуется порошкообразный окисел жёлтого цвета, который заметно испаряется при температурах более 800 ° С. Поэтому вольфрам может быть использован как высокопрочный материал при высоких температурах только при надёжной защите поверхности изделия от воздействия окисляющей среды или при работе в нейтральной среде или в вакууме. Для кратковременной защиты вольфрама от окисления при 2000-3000 ° С применяют керамические эмалевидные покрытия, содержащие тугоплавкие соединения в качестве основного заполнителя им тугоплавкое связующее стекло.

Вольфрам в современной технике играет исключительно важную роль. Он применяется в сталелитейной промышленности, при производстве твердых сплавов, при производстве кислотоупорных и других специальных сплавов, в электротехнике, при производстве красителей, в качестве химических реактивов и пр.

Около 70% всего добываемого вольфрама идет на производство ферровольфрама, в виде которого он вводится в сталь. В наиболее богатых вольфрамом и наиболее распространенных вольфрамовых сталях(в быстрорежущих) вольфрам образует сложные вольфрамсодержащие карбиды, увеличивающие твердость стали, в особенности при повышенных температурах(красностойкость), Известно, что введение в практику работы металлообрабатывающих заводов резцов из стали, содержащей вольфрам, позволило во много раз увеличить скорости резания. В настоящее время резцы из быстрорежущей стали уступают место резцам из металлокерамических твердых сплавов, изготовляемых на основе карбида вольфрама с добавлением цементирующей добавки.В некоторые твердые сплавы вводятся также карбиды титана, тантала и ниобия. Современные скорости резания, достигнутые новаторами производства, получены именно с резцами из твердых сплавов.Сплавы вольфрама с другими металлами имеют самое разнообразное применение: никельвольфрамохромовый сплав отличается кислотоупорными свойствами. Обращают на себя внимание сплавы вольфрама, обладающие повышенной жаропрочностью: например, добавка 1% ниобия, тантала, молибдена, образующих с вольфрамом твердый раствор, повышает температуру плавления металла выше 3300 °C.

, тогда как добавка 1% железа, весьма мало растворимого в вольфраме, понижает температуру плавления до 1640°C. В США широко развернуты исследования в этой области.

Металлический вольфрам находит разнообразное применение в электро-и рентгенотехнике. Из вольфрама изготовляют нити накала электрических ламп. Вольфрам для этой цели особенно пригоден благодаря большой тугоплавкости и очень малой летучести: при температурах порядка 2500°C, при которых работают нити накала, упругость паров вольфрама не достигает 1 мм рт.ст. Из металлического вольфрама изготовляют также нагреватели для электрических печей, выдерживающие температуры до 3000°C.Металлический вольфрам применяется для антикатодов рентгеновских трубок, для различных деталей электровакуумной аппаратуры, для радиоприборов, выпрямителей тока и.т.д. Тонкие вольфрамовые нити применяются в гальванометрах. Подобные же нити применяются для хирургических целей. Наконец, из металлического вольфрама изготовляются различные спиральные пружины, а также детали, для которых требуется материал, устойчивый по отношению к различным химическим воздействиям.

Соединения вольфрама применялись очень широко как красители. В Китае сохранились старинные, изделия из фарфора, окрашенного в необычный цвет “персика”, исследования показали, что краска содержит вольфрам.

Соли вольфрама применяются для придания огнестойкости некоторым тканям. Тяжелые дорогие шелка обязаны своей красотой вольфрамовым солям, которыми они пропитаны.

Чистые вольфрамовые препараты применяются в химическом анализе как реактивы на алкалоиды и другие вещества. Соединения вольфрама применяются также в качестве катализаторов.

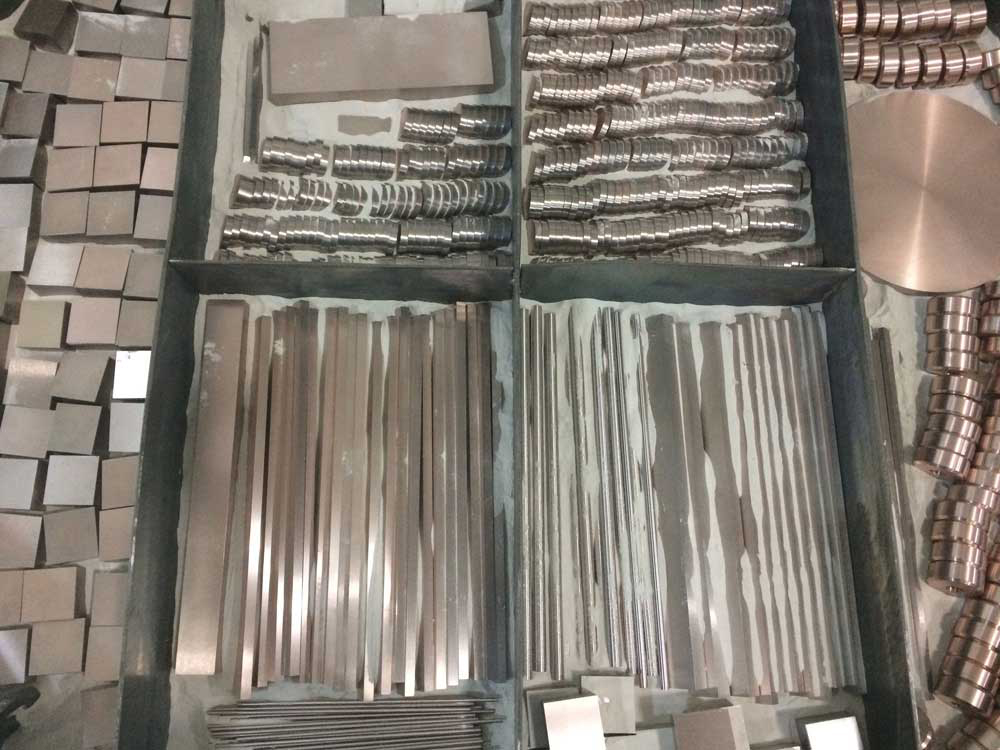

1. Мы предлагаем следующую продукцию из вольфрама: вольфрамовую полосу, вольфрамовую проволоку, вольфрамовый пруток, вольфрамовый штабик.

Содержание статьи

ВОЛЬФРАМ –(Wolframium), W – химический элемент 6 (VIb) группы периодической системы Д.И.Менделеева, атомный номер 74, атомная масса 183,85. Известно 33 изотопа вольфрама: от 158 W до 190 W. В природе обнаружено пять изотопов, три из которых являются стабильными: 180 W (доля среди природных изотопов 0,120%), 182 W (26,498%), 186 W (28,426%), а другие два слабо радиоактивны: 183 W (14,314%, Т ½ = 1,1·10 17 лет), 184 W (30,642%, Т ½ = 3·10 17 лет).

Конфигурация электронной оболочки – 4f 14 5d 4 6s 2 . Наиболее характерна степень окисления +6. Известны соединения со степенями окисления вольфрама +5, +4, +3, +2 и 0.

Еще в 14–16 вв. горняки и металлурги в Рудных горах Саксонии отмечали, что некоторые руды нарушали процесс восстановления оловянного камня (минерала касситерита, SnO 2) и приводили к зашлаковыванию расплавленного металла. На профессиональном языке того времени этот процесс характеризовали так: «Эти руды вырывают олово и пожирают его, как волк пожирает овцу». Рудокопы дали этой «надоедливой» породе названия «Wolfert» и «Wolfrahm», что в переводе означает «волчья пена» или «пена в пасти у разъяренного волка». Немецкий химик и металлург Георг Агрикола в своем фундаментальном труде

Двенадцать книг о металлах (1556) приводит латинское название этого минерала – Spuma Lupi, или Lupus spuma, которое по существу представляет собой кальку с народного немецкого названия.

В 1779 Питер Вульф (Peter Wulf) исследовал минерал, сейчас называемый вольфрамитом (FeWO 4 ·x MnWO 4), и пришел к выводу, что тот должен содержать неизвестное ранее вещество. В 1783 в Испании братья д”Эльгуйяр (Juan Jose и Fausto D”Elhuyar de Suvisa) при помощи азотной кислоты выделили из этого минерала «кислую землю» – желтый осадок оксида неизвестного металла, растворимый в аммиачной воде. В минерале также были обнаружены оксиды железа и марганца. Хуан и Фаусто прокалили «землю» с древесным углем и получили металл, который они предложили называть «вольфрамом», а сам минерал – «вольфрамитом». Таким образом, испанские химики д”Эльгуйяр первыми опубликовали сведения об обнаружении нового элемента.

Позже стало известно, что впервые оксид вольфрама был обнаружен не в «пожирателе олова» – вольфрамите, а в другом минерале.

В 1758 шведский химик и минералог Аксель Фредрик Кронштедт (Axel Fredrik Cronstedt) открыл и описал необычайно тяжелый минерал (CaWO 4 , названный в последствии шеелитом), который назвал Tung Sten, что по-шведски означает «тяжелый камень». Кронштедт был убежден, что этот минерал содержит новый, еще не открытый, элемент.

В 1781 великий шведский химик Карл Шееле разложил «тяжелый камень» азотной кислотой, обнаружив при этом, помимо соли кальция, «желтую землю», не похожую на белую «молибденовую землю», впервые выделенную им же три года назад.

Интересно, что один из братьев д”Эльгуйяр работал в то время в его лаборатории. Шееле назвал металл «tungsten», по названию минерала, из которого был впервые выделен желтый оксид. Так у одного и того же элемента появилось два названия.

В 1821 фон Леонард предложил называть минерал CaWO 4 шеелитом.

Название вольфрам можно найти у Ломоносова; Соловьев и Гесс (1824) называют его волчец, Двигубский (1824) – вольфрамий.

Еще в начале 20 в. во Франции, Италии и Англо-Саксонских странах элемент «вольфрам» обозначали как Tu (от tungsten). Лишь в середине прошлого столетия утвердился современный символ W.

Вольфрам в природе. Типы месторождений.

Вольфрам – довольно редкий элемент, его кларк (процентное содержание в земной коре) составляет 1,3·10 –4 % (57-е место среди химических элементов).

Вольфрам встречается, главным образом, в виде вольфраматов железа и марганца или кальция, а иногда свинца, меди, тория и редкоземельных элементов.

Наиболее распространенный минерал вольфрамит представляет собой твердый раствор вольфраматов железа и марганца (Fe, Mn)WO 4 . Это тяжелые твердые кристаллы цвета от коричневого до черного, в зависимости от того, какой элемент преобладает в их составе. Если больше марганца (Mn:Fe > 4:1), то кристаллы черные, если же преобладает железо (Fe:Mn > 4:1) – коричневые. Первый минерал называют гюбнеритом, второй – ферберит. Вольфрамит парамагнитен и хорошо проводит электрический ток.

Из других минералов вольфрама промышленное значение имеет шеелит – вольфрамат кальция CaWO 4 . Он образует блестящие, как стекло, кристаллы светло-желтого, иногда почти белого цвета. Шеелит не магнитится, но обладает другой характерной особенностью – способностью к люминесценции. Если его осветить ультрафиолетовыми лучами, он флуоресцирует в темноте ярко-синим цветом. Примесь молибдена меняет окраску свечения шеелита: она становится бледно-синей, а иногда даже кремовой. Это свойство шеелита, используемое в геологической разведке, служит поисковым признаком, позволяющим обнаружить залежи минерала.

Как правило месторождения вольфрамовых руд связаны с областями распространения гранитов. Крупные кристаллы вольфрамита или шеелита – большая редкость. Обычно минералы лишь вкраплены в древние гранитные породы. Средняя концентрация вольфрама в них всего 1–2%, поэтому извлекать его довольно трудно. Всего известно около 15 собственных минералов вольфрама. Среди них расоит и штольцит, представляющие собой две различные кристаллические модификации вольфрамата свинца PbWO 4 . Другие минералы являются продуктами разложения или вторичными формами обычных минералов – вольфрамита и шеелита, например, вольфрамовая охра и гидротунгстит, являющийся гидратированным оксидом вольфрама, образовавшимся из вольфрамита; русселит – минерал, содержащий оксиды висмута и вольфрама. Единственный неоксидный минерал вольфрама – тунгстенит WS 2 , основные запасы которого сосредоточены в США. Обычно содержание вольфрама в разрабатываемых месторождениях лежит в пределах от 0,3 до 1,0% WO 3 .

Все вольфрамовые месторождения имеют магматическое или гидротермальное происхождение. В процессе охлаждения магмы происходит дифференциальная кристаллизация, поэтому шеелит и вольфрамит часто обнаруживаются в виде жил, там, где магма проникала в трещины земной коры. Большая часть вольфрамовых месторождений сосредоточена в молодых горных цепях – Альпах, Гималаях и Тихоокеанском поясе. По данным Американской геологической службы за 2003 (U.S. Geological Surveys) в Китае находится порядка 62% мировых запасов вольфрама. Значительные залежи этого элемента разведаны также в США (Калифорния, Колорадо), Канаде, России, Южной Корее, Боливии, Бразилии, Австралии и Португалии.

Мировые запасы вольфрамовых руд оцениваются в 2,9·106 тонн в пересчете на металл. Наибольшими запасами обладает Китай (1,8·106 тонн), второе место делят Канада и Россия (2,6·105 и 2,5·105 тонн соответственно). На третьем месте находятся США (1,4·105 тонн), однако сейчас почти все американские месторождения законсервированы. Среди остальных стран весомыми запасами обладают Португалия (запасы 25 000 т), Северная Корея (35 000 т), Боливия (53 000 т) и Австрия (10 000 т).

Ежегодная мировая добыча вольфрамовых руд составляет 5,95·10 4 тонн в пересчете на металл, из которых 49,5·10 4 тонн (83%) извлекается в Китае. В России добывается 3400 тонн, в Канаде – 3000 тонн.

На Кинг-Айленде в Австралии добывается 2000–2400 тонн вольфрамовой руды в год. В Австрии шеелит добывается в Альпах (провинции Зальцбург и Штайермарк). В северо-восточной Бразилии разрабатывается совместное месторождение вольфрама, золота и висмута (шахты Канунг и месторождение Кальзас в Юконе) с предполагаемым запасом золота 1 млн. унций и 30 000 т оксида вольфрама. Мировым лидером в разработке вольфрамового сырья является Китай (месторождения Жианьши (60% китайской добычи вольфрама), Хуньань (20%), Юннань (8%), Гуаньдонь (6%), Гуаньжи и Внутренняя Монголия (2% каждое) и другие). Объемы ежегодной добычи в Португалии (месторождение Панасхира) оцениваются в 720 т вольфрама в год. В России основные месторождения вольфрамовых руд расположены в двух регионах: на Дальнем Востоке (Лермонтовское месторождение, 1700 т концентрата в год) и на Северном Кавказе (Кабардино-Балкария, Тырныауз). Завод в Нальчике перерабатывает руду в оксид вольфрама и паравольфрамат аммония.

Крупнейшим потребителем вольфрама является Западная Европа – ее доля на мировом рынке составляет 30%. По 25% от общего потребления приходится на Северную Америку и Китай, а 12–13% на долю Японии. Спрос на вольфрам в странах СНГ оценивается в 3000 тонн металла в год.

Более половины (58%) всего потребляемого металла используется в производстве карбида вольфрама, почти четверть (23%) – в виде различных сплавов и сталей. На изготовление вольфрамового «проката» (нитей для ламп накаливания, электрических контактов и т.д.) приходится 8% произведенного вольфрама, а оставшиеся 9% используются при получении пигментов и катализаторов.

Переработка вольфрамового сырья.

Первичная руда содержит около 0,5% оксида вольфрама. После флотации и отделения немагнитных компонентов остается порода, содержащая порядка 70% WO 3 . Затем обогащенная руда (и окисленный лом вольфрама) выщелачивается с помощью карбоната или гидроксида натрия:

4FeWO 4 + O 2 + 4Na 2 CO 3 = 4NaWO 4 + 2Fe 2 O 3 + 4CO 2

6MnWO 4 + O 2 + 6Na 2 CO 3 = 6Na 2 WO 4 + 2Mn 3 O 4 + 6CO 2

WO 3 + Na 2 CO 3 = Na 2 WO 4 + CO 2

WO 3 + 2NaOH = Na 2 WO 4 + H 2 O

Na 2 WO 4 + CaCl 2 = 2NaCl + CaWO 4 Ї .

Полученный раствор освобождается от механических примесей, а затем подвергается переработке. Первоначально осаждается вольфрамат кальция с последующим его разложением соляной кислотой и растворением образовавшегося WO 3 в водном аммиаке. Иногда очистку первичного вольфрамата натрия осуществляют с помощью ионообменных смол. Конечный продукт процесса – паравольфрамат аммония:

CaWO 4 + 2HCl = H 2 WO 4 Ї + CaCl 2

H 2 WO 4 = WO 3 + H 2 O

WO 3 + 2NH 3 · H 2 O (конц.) = (NH 4) 2 WO 4 + H 2 O

12(NH 4) 2 WO 4 + 14HCl (оч.разб.) = (NH 4) 10 H 2 W 12 O 42 + 14NH 4 Cl + 6H 2 O

Другим способом выделения вольфрама из обогащенной руды является обработка хлором или хлороводородом. Этот метод основан на относительно низкой температуре кипения хлоридов и оксохлоридов вольфрама (300° С). Способ применяется для получения особо чистого вольфрама.

Вольфрамитовый концентрат может быть сплавлен непосредственно с углем или коксом в камере с электрической дугой. При этом получают ферровольфрам, который используется при изготовлении сплавов в сталелитейной промышленности. Чистый концентрат шеелита также может быть добавлен в расплав стали.

Около 30% мирового потребления вольфрама обеспечивается за счет переработки вторичного сырья. Загрязненный лом карбида вольфрама, стружки, опилки и остатки порошкового вольфрама окисляются и переводятся в паравольфрамат аммония. Лом быстрорежущих сталей утилизируют в производстве этих же сталей (до 60–70% всего расплава). Лом вольфрама из ламп накаливания, электродов и химических реактивов практически не перерабатывается.

Основным промежуточным продуктом в производстве вольфрама является паравольфрамат аммония (NH 4) 10 W 12 O 41 · 5H 2 O. Он является и основным транспортируемым соединением вольфрама. Прокаливая паравольфрамат аммония, получают оксид вольфрама(VI), который затем обрабатывают водородом при 700–1000° С и получают порошок металлического вольфрама. Спеканием его с углеродным порошком при 900–2200° С (процесс цементации) получают карбид вольфрама.

В 2002 цена паравольфрамата аммония – основного коммерческого соединения вольфрама – составляла около 9000 долл. за тонну в пересчете на металл. В последнее время появилась тенденция к снижению цен на вольфрамовую продукцию вследствие большого предложения со стороны Китая и стран бывшего СССР.

В России вольфрамовые продукты производят: Скопинский гидрометаллургический завод «Металлург» (Рязанская область, вольфрамовый концентрат и ангидрид), Владикавказский Завод «Победит» (Северная Осетия, вольфрамовый порошок и слитки), Нальчикский Гидрометаллургический завод (Кабардино-Балкария, металлический вольфрам, карбид вольфрама), Кировградский завод твердых сплавов (Свердловская область, карбид вольфрама, вольфрамовый порошок), Электросталь (Московская область, паравольфрамат аммония, карбид вольфрама), Челябинский Электрометаллургический завод (ферровольфрам).

Свойства простого вещества.

Металлический вольфрам имеет светло-серый цвет. После углерода у него самая высокая температура плавления среди всех простых веществ. Ее значение определено в пределах 3387–3422° С. У вольфрама – превосходные механические качества при высоких температурах и наименьший коэффициент расширения среди всех металлов. Температура кипения 5400–5700° С. Вольфрам – один из наиболее тяжелых металлов с плотностью 19250 кг/м 3 . Электропроводность вольфрама при 0° C – величина порядка 28% от электропроводности серебра, являющегося наиболее электропроводящим металлом. Чистый вольфрам довольно легко поддается обработке, однако обычно он содержит примеси углерода и кислорода, что и придает металлу известную всем твердость.

Вольфрам обладает очень высоким модулем растяжения и сжатия, очень высоким сопротивлением температурной ползучести, высокой тепло- и электропроводностью, высоким коэффициентом электронной эмиссии, который может быть еще улучшен сплавлением вольфрама с некоторыми оксидами металлов.

Вольфрам химически стоек. Соляная, серная, азотная, фтороводородная кислоты, царская водка, водный раствор гидроксида натрия, аммиак (до 700° С), ртуть и пары ртути, воздух и кислород (до 400° С), вода, водород, азот, угарный газ (до 800° С), хлороводород (до 600° С) на вольфрам не действуют. С вольфрамом реагируют аммиак в смеси с пероксидом водорода, жидкая и кипящая сера, хлор (свыше 250° С), сероводород в условиях температуры красного каления, горячая царская водка, смесь фтористоводородной и азотной кислот, расплавы нитрата, нитрита, хлората калия, диоксида свинца, нитрита натрия, горячая азотная кислота, фтор, бром, йод. Карбид вольфрама образуется при взаимодействии углерода с вольфрамом при температуре выше 1400° С, оксид – при взаимодействии с водяным паром и диоксидом серы (при температуре красного каления), углекислым газом (выше 1200° С), оксидами алюминия, магния и тория.

Свойства важнейших соединений вольфрама.

Среди важнейших соединений вольфрама – его оксид, хлорид, карбид и паравольфрамат аммония.

Оксид вольфрама(VI) WO 3 – кристаллическое вещество светло-желтого цвета, при нагревании становящееся оранжевым, температура плавления 1473° С, кипения – 1800° С. Соответствующая ему вольфрамовая кислота неустойчива, в водном растворе в осадок выпадает дигидрат, теряющий одну молекулу воду при 70–100° С, а вторую – при 180–350° С. При реакции WO 3 со щелочами образуются вольфраматы.

Анионы вольфрамовых кислот склонны к образованию полисоединений. При реакции с концентрированными кислотами образуются смешанные ангидриды:

12WO 3 + H 3 PO 4 (кип., конц.) = H 3

При взаимодействии оксида вольфрама с металлическим натрием образуется нестехиометрический вольфрамат натрия, носящий название «вольфрамовая бронза»:

WO 3 + x Na = Na x WO 3

При восстановлении оксида вольфрама водородом в момент выделения образуются гидратированные оксиды со смешанной степенью окисления – «вольфрамовые сини» WO 3–n (OH) n , n = 0,5–0,1.

WO 3 + Zn + HCl ® («синь»), W 2 O 5 (OH) (коричн.)

Оксид вольфрама(VI) полупродукт в производстве вольфрама и его соединений. Является компонентом некоторых промышленно важных катализаторов гидрирования и пигментов для керамики.

Высший хлорид вольфрама WCl 6 образуется при взаимодействии оксида вольфрама (или металлического вольфрама) с хлором (так же как и с фтором) или тетрахлоридом углерода. Он отличается от других соединений вольфрама низкой температурой кипения (347° С). По своей химической природе хлорид является хлорангидридом вольфрамовой кислоты, поэтому при взаимодействии с водой образуются неполные хлорангидриды, при взаимодействии со щелочами – соли. В результате восстановления хлорида вольфрама алюминием в присутствии монооксида углерода образуется карбонил вольфрама:

WCl 6 + 2Al + 6CO = Ї + 2AlCl 3 (в эфире)

Карбид вольфрама WC получается при взаимодействии порошкового вольфрама с углем в восстановительной атмосфере. Твердость, сравнимая с алмазом, определяет сферу его применения.

Вольфрамат аммония (NH 4) 2 WO 4 устойчив только в аммиачном растворе. В разбавленной соляной кислоте в осадок выпадает паравольфрамат аммония (NH 4) 10 H 2 W 12 O 42 , являющийся основным полупродуктом вольфрама на мировом рынке. Паравольфрамат аммония легко разлагается при нагревании:

(NH 4) 10 H 2 W 12 O 42 = 10NH 3 + 12WO 3 + 6H 2 O (400 – 500° C)

Применение вольфрама.

Применение чистого металла и вольфрамсодержащих сплавов основано, главным образом, на их тугоплавкости, твердости и химической стойкости. Чистый вольфрам используется для изготовления нитей электрических ламп накаливания и электронно-лучевых трубок, в производстве тиглей для испарения металлов, в контактах автомобильных распределителей зажигания, в мишенях рентгеновских трубок; в качестве обмоток и нагревательных элементов электрических печей и как конструкционный материал для космических и других аппаратов, эксплуатируемых при высоких температурах. Быстрорежущие стали (17,5–18,5% вольфрама), стеллит (на основе кобальта с добавлением Cr, W, С), хасталлой (нержавеющая сталь на основе Ni) и многие другие сплавы содержат вольфрам. Основой при производстве инструментальных и жаропрочных сплавов является ферровольфрам (68–86% W, до 7% Mo и железо), легко получающийся прямым восстановлением вольфрамитового или шеелитового концентратов. «Победит» – очень твердый сплав, содержащий 80–87% вольфрама, 6–15% кобальта, 5–7% углерода, незаменим в обработке металлов, в горной и нефтедобывающей промышленности.

Вольфраматы кальция и магния широко используются во флуоресцентных устройствах, другие соли вольфрама используются в химической и дубильной промышленности. Дисульфид вольфрама представляет собой сухую высокотемпературную смазку, стабильную до 500° С. Вольфрамовые бронзы и другие соединения элемента применяются в изготовлении красок. Многие соединения вольфрама являются отличными катализаторами.

Долгие годы с момента открытия вольфрам оставался лабораторной редкостью, лишь в 1847 Оксланд получил патент на производство вольфрамата натрия, вольфрамовой кислоты и вольфрама из касситерита (оловянного камня). Второй патент, полученный Оксландом в 1857, описывал производство железо-вольфрамовых сплавов, которые составляют основу современных быстрорежущих сталей.

В середине 19 в. предпринимались первые попытки использовать вольфрам в производстве стали, однако долгое время не удавалось внедрить эти разработки в промышленность из-за высокой цены на металл. Возросшая потребность в легированных и высокопрочных сталях привела к запуску производства быстрорежущих сталей на фирме «Вифлеемская Сталь» (Bethlehem Steel). Образцы этих сплавов были впервые представлены в 1900 на Всемирной выставке в Париже.

Технология изготовления вольфрамовых нитей и ее история.

Объемы производства вольфрамовой проволоки имеют небольшую долю среди всех отраслей применения вольфрама, но развитие технологии ее получения сыграло ключевую роль в развитии порошковой металлургии тугоплавких соединений.

С 1878, когда Свон продемонстрировал в Ньюкастле изобретенные им восьми- и шестнадцатисвечевые угольные лампы, шел поиск более подходящего материала для изготовления нитей накаливания. Первая угольная лампа обладала эффективностью всего 1 люмен/ватт, которая была увеличена в следующие 20 лет модификацией методов обработки угля в два с половиной раза. К 1898 светоотдача таких лампочек составляла 3 люмен/ватт. Угольные нити в те времена нагревались пропусканием электрического тока в атмосфере паров тяжелых углеводородов. При пиролизе последних образующийся углерод заполнял поры и неровности нити, придавая ей яркий металлический блеск.

В конце 19 в. фон Вельсбах впервые изготовил металлическую нить для ламп накаливания. Он сделал ее из осмия (Т пл = 2700° С). Осмиевые нити обладали эффективностью 6 люмен/ватт, однако, осмий – редкий и чрезвычайно дорогой элемент платиновой группы, поэтому широкого применения в изготовлении бытовых устройств не нашел. Тантал с температурой плавления 2996° С широко использовался в виде вытянутой проволоки с 1903 по 1911 благодаря работам фон Болтона из фирмы Сименс и Хальске. Эффективность танталовых ламп составляла 7 люмен/ватт.

Вольфрам начал применяться в лампах накаливания в 1904 и вытеснил в этом качестве все остальные металлы к 1911. Обычная лампа накаливания с вольфрамовой нитью обладает свечением 12 люмен/ватт, а лампы, работающие под высоким напряжением – 22 люмен/ватт. Современные флуоресцентные лампы с вольфрамовым катодом имеют эффективность порядка 50 люмен/ватт.

В 1904 на фирме «Сименс-Хальске» попытались применить разработанный для тантала процесс волочения проволоки для более тугоплавких металлов, таких как вольфрам и торий. Жесткость и недостаток ковкости вольфрама не позволили гладко провести процесс. Тем не менее, позже, в 1913–1914, было показано, что расплавленный вольфрам может быть раскатан и вытянут с использованием процедуры частичного восстановления. Электрическую дугу пропускали между вольфрамовым стержнем и частично расплавленной вольфрамовой капелькой, помещенной в графитовый тигель, покрытый изнутри вольфрамовым порошком и находящийся в атмосфере водорода. Тем самым были получены небольшие капли расплавленного вольфрама, около 10 мм в диаметре и 20–30 мм в длину. Хотя и с трудом, но с ними уже можно было работать.

В те же годы Юст и Ханнаман запатентовали процесс изготовления вольфрамовых нитей. Тонкий металлический порошок смешивался с органическим связующим, полученная паста пропускалась через фильеры и нагревалась в специальной атмосфере для удаления связующего, при этом получалась тонкая нить чистого вольфрама.

В 1906–1907 был разработан хорошо известный процесс экструзии, применявшийся до начала 1910-х. Черный вольфрамовый порошок очень тонкого помола смешивался с декстрином или крахмалом до образования пластичной массы. Гидравлическим давлением эта масса продавливалась через тонкие алмазные сита. Получающаяся таким образом нить оказывалась достаточно прочной для того, чтобы быть намотанной на катушки и высушенной. Далее нити разрезались на «шпильки», которые нагревались в атмосфере инертного газа до температуры красного каления для удаления остатков влаги и легких углеводородов. Каждая «шпилька» закреплялась в зажиме и нагревалась в атмосфере водорода до яркого свечения пропусканием электрического тока. Это приводило к окончательному удалению нежелательных примесей. При высоких температурах отдельные маленькие частицы вольфрама сплавляются и образуют однородную твердую металлическую нить. Эти нити эластичны, хотя и хрупки.

В начале 20 в. Юст и Ханнаман разработали другой процесс, отличающийся своей оригинальностью. Угольная нить диаметром 0,02 мм покрывалась вольфрамом путем накаливания в атмосфере водорода и паров гексахлорида вольфрама. Покрытая таким образом нить нагревалась до яркого свечения в водороде при пониженном давлении. При этом вольфрамовая оболочка и углеродное ядро полностью сплавлялись друг с другом, образуя карбид вольфрама. Получающаяся нить имела белый цвет и была хрупкой. Далее нить нагревалась в токе водорода, который взаимодействовал с углеродом, оставляя компактную нить из чистого вольфрама. Нити обладали теми же характеристиками, что и полученные в процессе экструзии.

В 1909 американцу Кулиджу удалось получить ковкий вольфрам без применения наполнителей, а лишь с помощью разумной температурной и механической обработки. Основная проблема в получении вольфрамовой проволоки заключалась в быстром окислении вольфрама при высоких температурах и наличии зернистой структуры в получающемся вольфраме, которая приводила к его хрупкости.

Современное производство вольфрамовой проволоки является сложным и точным технологическим процессом. Исходным сырьем служит порошковый вольфрам, получаемый восстановлением паравольфрамата аммония.

Вольфрамовый порошок, применяемый для производства проволоки, должен иметь высокую чистоту. Обычно смешивают порошки вольфрама различного происхождения, чтобы усреднить качество металла. Смешиваются они в мельницах и во избежание окисления нагретого трением металла в камеру пропускают поток азота. Затем порошок прессуется в стальных пресс-формах на гидравлических или пневматических прессах (5–25 кг/мм 2). В случае использования загрязненных порошков, прессовка получается хрупкой, и для устранения этого эффекта добавляется полностью окисляемое органическое связующее. На следующей стадии производится предварительное спекание штабиков. При нагревании и охлаждении прессовок в потоке водорода их механические свойства улучшаются. Прессовки еще остаются достаточно хрупкими, и их плотность составляет 60–70% от плотности вольфрама, поэтому штабики подвергают высокотемпературному спеканию. Штабик зажимается между контактами, охлаждаемыми водой, и в атмосфере сухого водорода через него пропускается ток для нагрева его почти до температуры плавления. За счет нагревания вольфрам спекается и его плотность возрастает до 85–95% от кристаллического, в то же время увеличиваются размеры зерен, растут кристаллы вольфрама. Затем следует ковка при высокой (1200–1500° С) температуре. В специальном аппарате штабики пропускаются через камеру, которая сдавливается молотом. За одно пропускание диаметр штабика уменьшается на 12%. При ковке кристаллы вольфрама удлиняются, создается фибриллярная структура. После ковки следует протяжка проволоки. Стержни смазываются и пропускаются через сита из алмаза или карбида вольфрама. Степень вытяжки зависит от назначения получаемых изделий. Диаметр получаемой проволоки составляет около 13 мкм.

Биологическая роль вольфрама

ограничена. Его сосед по группе молибден является незаменимым в ферментах, обеспечивающих связывание атмосферного азота. Ранее вольфрам использовался в биохимических исследованиях только как антагонист молибдена, т.е. замена молибдена на вольфрам в активном центре фермента приводила к его дезактивации. Ферменты, напротив, дезактивирующиеся при замене вольфрама на молибден, обнаружены в термофильных микроорганизмах. Среди них формиатдегидрогеназы, альдегид-ферредоксин-оксидоредуктазы; формальдегид-ферредо-ксин-оксидоредуктаза; ацетиленгидратаза; редуктаза карбоновой кислоты. Структуры некоторых из этих ферментов, например, альдегид-ферредоксин-оксидоредуктазы сейчас определены.

Тяжелые последствия воздействия вольфрама и его соединений на человека не выявлены. При длительном воздействии больших доз вольфрамовой пыли может возникнуть пневмокониоз, заболевание, вызываемое всеми тяжелыми порошками, попадающими в легкие. Наиболее частые симптомы этого синдрома – кашель, нарушения дыхания, атопическая астма, изменения в легких, проявление которых уменьшается после прекращения контакта с металлом.

Материалы в Интернете: http://minerals.usgs.gov/minerals/pubs/commodity/tungsten/

Юрий Крутяков

Литература:

Колин Дж. Смителлс Вольфрам , М., Металлургиздат, 1958
Агте К. , Вацек И. Вольфрам и молибден , М., Энергия, 1964
Фигуровский Н.А. Открытие элементов и происхождение их назван ий. М., Наука, 1970
Популярная библиотека химических элементов . М., Наука, 1983
US Geological Survey Minerals Yearbook 2002
Львов Н.П., Носиков А.Н., Антипов А.Н. Вольфрамосодержащие ферменты , т. 6, 7. Биохимия, 2002

Имеющий светло-серый цвет. В периодической системе Менделеева ему принадлежит 74 порядковый номер. Химический элемент является тугоплавким. В своем составе он содержит 5 стабильных изотопов.

Химические свойства вольфрама

Химическая стойкость вольфрама на воздухе и в воде достаточно высока. При нагревании подвержен окислению. Чем больше температура, тем выше скорость окисления химического элемента. При температуре, превышающей 1000°С, вольфрам начинает испаряться. При комнатной температуре , соляная, серная, плавиковая и азотная кислоты не могут оказывать на вольфрам никакого действия. Смесь азотной и плавиковой кислот растворяют вольфрам. Ни в жидком, ни в твердом состоянии вольфрам не смешивается с золотом, серебром, натрием, литием. Также не происходит взаимодействия с , магнием, кальцием, ртутью. Вольфрам в тантале и ниобии, а с хромом и может образовывать растворы как в твердом, так и в жидком состоянии.

Применение вольфрама

Применяют вольфрам в современной промышленности как в чистом виде, так и в . Вольфрам относится к износоустойчивым металлам. Часто сплавы, имеющих в составе вольфрам, применяют для изготовления лопастей турбин и клапанов авиадвигателей. Также этот химический элемент нашел свое применение для изготовления различных деталей в рентгенотехнике и радиоэлектронике. Вольфрам используют для нитей электроламп.

Химические соединения вольфрама в последнее время нашли свое практическое применение. Гетерополикислота фосфорно-вольфрамовая используется при производстве ярких красок и лаков, устойчивых на свету. Для изготовления светящихся красок и изготовлении лазеров применяются вольфраматы редкоземельных элементов, щелочноземельных металлов и кадмия.

Сегодня традиционные обручальные кольца из золота стали заменять изделиями из других металлов. Популярность приобрели кольца обручальные из карбида вольфрама. Такие изделия отличаются высокой прочностью. Зеркальная полировка кольца со временем не тускнеет. Изделие сохранит свое первоначальное состояние на весь срок использования.

Вольфрам используют в виде легирующей добавки для стали. Это придает стали прочность и твердость при высокой температуре. Таким образом, инструменты, изготовленные из вольфрамовой стали, обладают способностью выдерживать весьма интенсивные процессы металлообработки.

Мировое производство вольфрама – примерно 30 тыс. т в год. С начала нашего века оно не раз испытывало резкие взлеты и столь же крутые спады. И сейчас является сугубо стратегическим металлом.Из вольфрамовой стали и других сплавов, содержащих или его карбиды, изготовляют танковую броню, оболочки торпед и снарядов, наиболее важные детали самолетов и двигателей. – непременная составная часть лучших марок инструментальной стали. В целом металлургия поглощает почти 95% всего добываемого вольфрама.

Характерно, что она широко использует не только чистый вольфрам, но главным образом более дешевый ферровольфрам – сплав, содержащий 80% W и около 20% Fe; получают его в электродуговых печах).Вольфрамовые обладают многими замечательными качествами. Так называемый тяжелый металл (из вольфрама, никеля и меди) служит для изготовления контейнеров, в которых хранят радиоактивные . Его защитное действие на 40% выше, чем у свинца. Этот сплав применяют и при радиотерапия, так как он создает достаточную защиту при сравнительно небольшой толщине экрана.

Сплав карбида вольфрама с 16% кобальта настолькотверд, что может частично заменить при бурении скважин. Псевдосплавы вольфрама с медью и серебром – превосходный материал для рубильников и выключателей электрического тока высокого напряжения: они служат в шесть раз дольше обычных медных контактов. О применении вольфрама в волосках электроламп говорилось в начале статьи. Незаменимость вольфрама в этой области объясняется не только его тугоплавкостью, но и пластичностью.? Из одного килограмма вольфрама вытягивается проволока длиной 3,5 км, т. е. этого килограмма достаточно для изготовления нитей накаливания 23 тыс. 60-ваттных лампочек.

Именно благодаря этому свойству мировая электротехническая промышленность потребляет всего около 100 т вольфрама в год. I В последние годы важное практическое значение приобрели химические соединения вольфрама. В частности, фосфорно-вольфрамовая гетерополикислота применяется для производства лаков и ярких, устойчивых на свету красок. Раствор вольфрамата натрия Na 2 WО 4 придает тканям огнестойкость и водонепроницаемость, а щелочноземельных металлов, кадмия и редкозе мельных элементов применяются при изготовлении лазеров и светящихся красок.

ПОЧЕМУ «ВОЛЬФРАМ»? Это слово немецкого происхождения. Известно, что раньше оно относилось не к металлу, а к главномуминералу вольфрама – вольфрамиту. Есть предположение, чтоэто слово было чуть ли не бранным. В XVI-XVII вв. «вольфрам»считали минералом олова. (Он действительно часто сопутствует оловянным рудам.) Но из руд, содержащих , олова выплавлялось меньше, кто-то словно «пожирал» его.Так и появилось название, отразившее «волчьи повадки» вольфрама,- по-немецки Wolf – волк, а древне германское Ramm – б а рай.

«ВОЛЬФРАМ» ИЛИ «ТУНГСТЕН»? В известном химическом реферативном журнале США или в справочных изданиях по всем химическим элементам Меллора (Англия) и Паскаля (Франция) тщетно было бы искать металл под названием «вольфрам». Элемент № 74 называется в них иначе – тунгстен. Даже символ W (начальная буква слова Wolfram) получил всеобщее распространение лишь в последние годы: еще недавно в Италии и Франции писали Тu (начальные буквы от слова tungstene). Откуда такая путаница? Ее основы заложены историей открытия элемента № 74.В 1783 г. испанские химики братья Элюар сообщили об открытии нового элемента.

Разлагая саксонский минерал «вольфрам» азотной кислотой, они получили «кислую землю»- желтый осадок окиси какого-то металла, растворимый в аммиаке. В исходный минерал эта окись входила вместе с окислами железа и марганца. Братья Элюар предложили назвать новый элемент вольфрамом, а сам минерал – вольфрамитом.Итак, кто открыл вольфрам? Братья Элюар? И да, и нет. Да – потому, что они первые сообщили об этом открытии в печати. Нет – потому, что за два года до этого – в 1781 г.- знаменитый шведский ученый Карл Вильгельм Шееле обнаружил такую же точно «желтую землю», обрабатывая азотной кислотой другой минерал. Его называли просто «tungsten», т. е. «тяжелый камень» (по-шведски tung – тяжелый, sten – камень). Шееле далее нашел, что эта «земля» отличается от аналогичной молибденовой по цвету и некоторым другим свойствам, а в минерале она связана с окисью кальция. В честь Шееле минерал тунгстен переименовали в «шеелит». Остается добавить, что один из братьев Элюар был учеником Шееле и в 1781 г. работал в его лаборатории… Кто же открыл вольфрам?Обе стороны проявили в этом вопросе должное благородство; Шееле никогда не претендовал на открытие вольфрама, а братья Элюар не настаивали на своем приоритете.

НАЗВАНИЕ «ВОЛЬФРАМОВАЯ БРОНЗА» ОБМАНЧИВО. Нередко приходится слышать о вольфрамовых бронзах. Что это эа ? Внешне они очень красивы. Золотистая вольфрамовая бронза имеет состав Na 2 O x WO 2 x WO 3 , а синяя – Na 2 O x WO 2 x 4WO 3 ; пурпурно-красная и фиолетовая занимают промежуточное положение – соотношение WO 3 к WO2 в них меньше четырех, но больше единицы. Как видно из формул, эти не содержат ни меди, ни цинка, ни олова, т. е., строго говоря, они вовсе не бронзы. Они вообще не , так как здесь нет чисто металлических соединений: и вольфрам, и окислены. Бронзу они, однако, напоминают не только цветом и блеском, но и твердостью, устойчивостью к химическим реагентам и большой электропроводностью.

ПЕРСИКОВЫЙ ЦВЕТ. Приготовить эту краску было очень трудно; она не красная и не розовая, а какого-то промежуточного цвета и с зеленоватым оттенком. По преданию, для того чтобы ее открыть, пришлось провести около 8000 опытов с различными металлами и минералами. В XVII в. в персиковый цвет окрашивали наиболее дорогие фарфоровые изделия для китайского императора на заводе в провинции Шаньсн. Когда секрет изготовления этой краски был открыт, оказалось, что ее основу составляет окись вольфрама.

ПОХОЖЕ НА СКАЗКУ. Это случилось в 1911 г. В провинцию Юньнань приехал из Пекина студент по имени Ли. Целыми днями пропадая в горах, он искал какой-то камень, по его словам -оловянный. Но ничего не находил.У хозяина дома, где поселился студент, была молодая дочь Сяо-ми. Девушка жалела неудачливого искателя особых камней и вечером, подавая ему ужин, рассказывала незамысловатые истории. В одной из них речь шла о необыкновенной печи, построенной из темных камней, срывавшихся со скалы прямо на задний двор их дома. Печь оказалась очень удачной – она исправно служила хозяевам многие годы. Сяо-ми даже подарила студенту один из этих камней – коричневый, обкатанный, тяжелый, как . Оказалось, что это был чистый вольфрамит…Об

ИЗОТОПАХ ВОЛЬФРАМА. Природный вольфрам состоит из пяти стабильных изотопов с массовыми числами 180, 182, 183, 184 самый распрост раненный, его доля 30,64%) и 186. Из довольно многочисленных искусственных радиоактивных изотопов элемента № 74 практически важны только три: вольфрам -181 с периодом полураспада 145 дней, вольфрам-185 (74,5 дня) и вольфрам-187 (23,85 часа). Все три эти изотопа образуются в ядерных реакторах при обстреле нейтронами природной смеси изотопов вольфрама.

свойства и применение. Вольфрам применение

ОПРЕДЕЛЕНИЕ

Вольфрам – семьдесят четвертый элемент Периодической таблицы. Обозначение – W от латинского «wolframium». Расположен в шестом периоде, VIB группе. Относится к металлам. Заряд ядра равен 74.

По распространенности в земной коре вольфрам уступает хрому, но превосходит молибден. Природные соединения вольфрама в большинстве случаев представляют собой вольфраматы – соли вольфрамовой кислоты H 2 WO 4 . Так, важнейшая вольфрамовая руда – вольфрамит – состоит из вольфраматов железа и марганца. Часто встречается также минерал шеелит CaWO 4 .

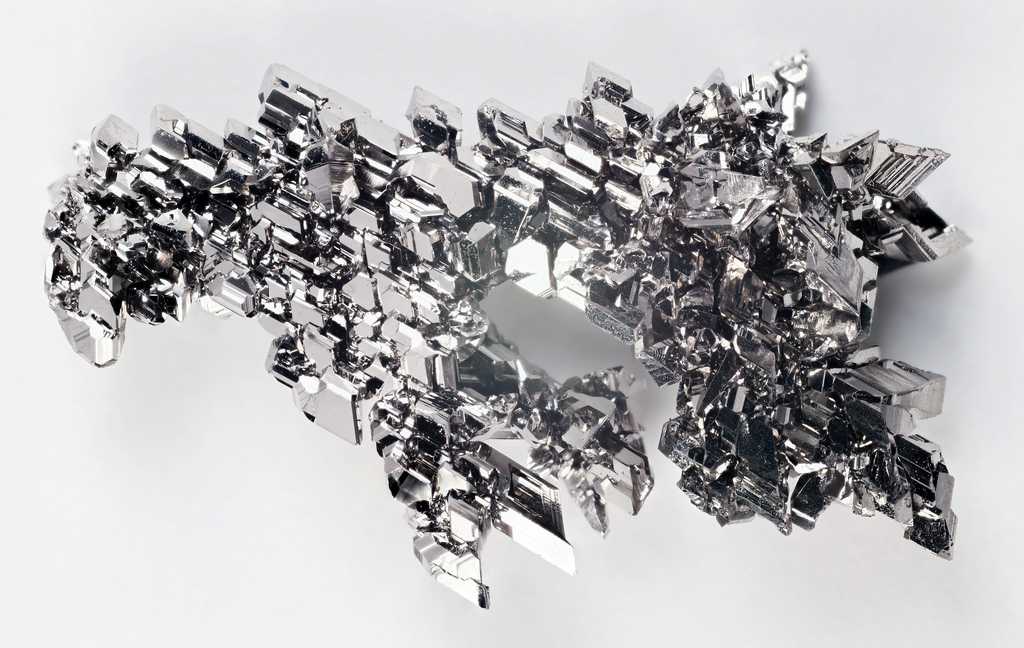

Вольфрам – тяжелый белый металл (рис. 1) плотностью 19,3 г/см 3 . Его температура плавления (около 3400 o С), выше, чем температура плавления всех других металлов. Вольфрам можно сваривать и вытягивать в тонкие нити.

Рис. 1. Вольфрам. Внешний вид.

Атомная и молекулярная масса вольфрама

ОПРЕДЕЛЕНИЕ

Относительной молекулярная масса вещества (M r) – это число, показывающее, во сколько раз масса данной молекулы больше 1/12 массы атома углерода, а относительная атомная масса элемента (A r) — во сколько раз средняя масса атомов химического элемента больше 1/12 массы атома углерода.

Поскольку в свободном состоянии вольфрам существует в виде одноатомных молекул W, значения его атомной и молекулярной масс совпадают. Они равны 183,84.

Изотопы вольфрама

Известно, что в природе вольфрам может находиться в виде пяти стабильных изотопов 180 W, 182 W, 183 W, 184 W и 186 W.Их массовые числа равны 180, 182, 183, 184 и 186 соответственно. Ядро атома изотопа вольфрама 180 W содержит семьдесят четыре протона и сто шесть нейтронов, а остальные отличаются от него только числом нейтронов.

Существуют искусственные нестабильные изотопы вольфрама с массовыми числами от 158-ми до 192-х, а также одиннадцать изомерных состояния ядер.

Ионы вольфрама

На внешнем энергетическом уровне атома вольфрама имеется шесть электронов, которые являются валентными:

1s 2 2s 2 2p 6 3s 2 3p 6 3d 10 4s 2 4p 6 4d 10 4f 14 5s 2 5р 6 5d 4 6s 2 .

В результате химического взаимодействия вольфрам отдает свои валентные электроны, т.е. является их донором, и превращается в положительно заряженный ион:

W o -2e → W 2+ ;

W o -3e → W 3+ ;

W o -4e → W 4+ ;

W o -5e → W 5+ ;

W o -6e → W 6+ .

Молекула и атом вольфрама

В свободном состоянии вольфрам существует в виде одноатомных молекул W. Приведем некоторые свойства, характеризующие атом и молекулу вольфрама:

Сплавы вольфрама

Большая часть добываемого вольфрама расходуется в металлургии для приготовления специальных сталей и сплавов. Быстрорежущая инструментальная сталь содержит до 20% вольфрама и обладает способностью самозакаливаться. Такая сталь не теряет своей твердости даже при нагревании докрасна.

Кроме быстрорежущих широко применяются другие вольфрамовые и хромовольфрамовые стали. Например, сталь, содержащая от 1 до 6% вольфрама и до 2% хрома, применяется для изготовления пил, фрез, штампов.

Как самый тугоплавкий металл вольфрам входит в состав ряда жаропрочных сплавов. В частности, его сплавы с кобальтом и хромом – стеллиты – обладают высокими твердостью, износоустойчивостью, жаростойкостью. Сплавы вольфрама с медью сочетают в себе высокие электрическую проводимость, теплопроводность и износоустойчивость. Они применяются для изготовления рабочих частей рубильников, выключателей, электродов для точечной сварки.

Примеры решения задач

ПРИМЕР 1

Вольфрам (от латинского Wolframium) – химический элемент с относительной атомной массой 183,84. В периодической таблице Менделеева он обозначен символом W, принадлежит к шестой группе и имеет атомный номер 74. В обычных условиях существует в виде твёрдого блестящего серебристо-серого металла, тяжёлого и тугоплавкого.

Химически стоек к большинству кислот и царской водке, растворим в перекиси водорода и смеси плавиковой и азотной кислот. Он практически неразрушим и применяется везде, где надо работать с высокими температурами, выполнять сварку и вытягивать металлические нити.

Происхождение названия

Имя Wolframium произошло от известного с XVI века минерала вольфрамит, что в переводе с немецкого звучало как «волчий крем». При выплавке олова из его руд, содержавших вольфрам, между ними происходила реакция с усиленным пенообразованием, поэтично описанная так: «Олово пожирал, как волк пожирает овцу». В XVIII веке шведский химик Шеелер при обработке минерала тунгстена азотной кислотой обнаружил в продуктах реакции неизвестное серое вещество с серебристым отливом. Исходный минерал позже переименовали в шеелит, а новый элемент стал называться вольфрамом. До сих пор у американцев, англичан и французов существует его старинное шведское обозначение «тяжёлый камень».

Месторождения и способы получения

Этот элемент относится к группе очень редких металлов и в природе встречается в виде сложных кислородных соединений с железом, марганцем, кальцием, свинцом, медью и редкоземельными элементами. Эти минералы входят в состав гранитных пород, а концентрация чистого вещества не превышает 2%. Самые большие месторождения обнаружены в Казахстане, Китае, Канаде и США. Добычей занимаются также Боливия, Португалия, Россия, Узбекистан и Южная Корея.

При получении вольфрама сначала обогащают его руду и отделяют ценные компоненты от пустой породы. Метод обогащения – измельчение и флотация с последующей магнитной сепарацией и окислительным обжигом. Готовый концентрат спекают с содой, при этом получается растворимый вольфрамит натрия, или выщелачивают содовым раствором в автоклавах при высоких температурах под давлением, нейтрализуют и осаждают в виде вольфрамата кальция.

Из них уже выделяют очищенные от большинства примесей окиси вольфрама, которые потом при температурах около 700 °C восстанавливают водородом. Так получается наиболее чистый порошкообразный вольфрам. Для придания порошку сплошной волокнистой структуры его прессуют в токе водорода, постепенно увеличивая температуру почти до границ плавления, чтобы металл стал пластичным и ковким.

Физические и химические свойства

Металл имеет объёмно-центрированную кубическую кристаллическую решётку, обладает парамагнитными свойствами и устойчивостью к вакууму. Температура плавления вольфрама составляет 3422 °C, кипения 5555 °C, его плотность равна 19,25 г/см³, твёрдость 488 кг/мм² по Бринеллю. В чистом виде он напоминает платину, а при температурах около 1600 °C вытягивается в тонкую нить. Проявляет высокую коррозионную стойкость, при нормальных условиях не изменяется в воде и на воздухе, а при нагревании до температуры красного каления (около 500 °C) образует шестивалентный оксид.

Вольфрам не взаимодействует с концентрированной соляной и разбавленной серной кислотой. Его поверхность слегка окисляется царской водкой и азотной кислотой.

Он растворяется в перекиси водорода, в смеси фтористоводородной и азотной кислот, в присутствии окислителей вступает в реакцию со щелочами, выделяя большое количество тепла. Легко соединяется с углеродом, образуя высокопрочный карбид, однако, при низких температурах металл быстро окисляется и становится ломким. Наиболее часто используются:

• триоксиды, называемые вольфрамовыми ангидридами;
• соли, образующие полимерные анионы;
• перекисные соединения;
• соединения с серой, галогенами и углеродом.

Области применения

Для металлургии вольфрам – основа тугоплавких материалов. На Всемирной Парижской выставке в 1900 году публике впервые была показана сталь с его добавками. Высокая температура плавления и пластичность сделали металл незаменимым в изготовлении нитей для ламп накаливания и других вакуумных трубок, покрытия транзисторов, используемых в жидкокристаллических дисплеях, а также электродов для аргонной сварки. Большая плотность вольфрама позволила ему стать основой деталей баллистических ракет, бронебойных пуль и снарядов в артиллерии.

Сплавы вольфрама, произведённые методом порошковой металлургии, отличаются твёрдостью и жаропрочностью, кислотостойкостью и устойчивостью к истиранию. Они обязательные компоненты лучших марок высоколегированных сталей, где буквы в названии обозначают состав:

Уникальные свойства позволяют изготавливать лучшие инструменты для хирургии, танковую броню и оболочки снарядов, пластины для бронежилетов, ответственные части авиационной и авиакосмической промышленности, контейнеры для радиоактивных отходов, ёмкости для выращивания кристаллов сапфиров. Карбид вольфрама – основа композитных материалов с гордым названием «победит», его используют для обработки металлов в машиностроении, горнодобывающей промышленности, для бурения скважин. В вакуумных печах нагревательные элементы термопары изготовлены из вольфрамовых сплавов.

Его соединения получили распространение как катализаторы и пигменты в различных производствах химической и лакокрасочной промышленности. Применение вольфрамовых солей дисульфидов в качестве высокотемпературной смазки связано с образованием аморфной плёнки серы, которая покрывает трущиеся металлические поверхности. Монокристаллы других вольфраматов используют для нужд ядерной физики, они детекторы радиоактивных излучений. Среди традиционных ювелирных украшений уверенно расширяют свою нишу изделия из карбида вольфрама. Их полированная поверхность прекрасно отражает свет и называется «серым зеркалом», которое невозможно поцарапать, изогнуть и сломать.

Биологическая роль

Вольфрам не имеет большого биологического значения. У некоторых бактерий обнаружены ферменты, его содержащие. Поэтому появились гипотезы, что вольфрам участвовал в возникновении жизни на ранних этапах. Ювелирные украшения из него не вызывают аллергических реакций, а металлическая пыль вольфрама при вдыхании раздражает слизистые органов носоглотки и гортани человека.

Вольфрам выделяется среди металлов не только тугоплавкостью, но и массой. Плотность вольфрама при нормальных условиях составляет 19,25 г/см³, это примерно в 6 раз больше, чем у алюминия. По сравнению с медью вольфрам тяжелее ее в 2 раза. На первый взгляд, большая плотность может показаться недостатком, потому что сделанные из него изделия будут тяжелыми. Но даже эта особенность металла нашла свое применение в технике. Полезные свойства вольфрама, обусловленные высокой плотностью:

1. Возможность концентрировать большую массу в малом объеме.
2. Защита от ионизирующего излучения (радиации).

Первое свойство объясняется внутренним строением металла. Ядро атома содержит 74 протона и 110 нейтронов, т. е. 184 частицы. В Периодической системе химических элементов, в которой атомы расположены по возрастанию атомной массы, вольфрам находится на 74 месте. По этой причине вещество, состоящее из тяжелых атомов, будет иметь большую массу. Способность защищать от радиации присуща всем материалам с высокой плотностью. Это обусловлено тем, что ионизирующее излучение, сталкиваясь с любым препятствием, передает ему часть своей энергии. Более плотные вещества имеют высокую концентрацию частиц в единице объема, поэтому ионизирующие лучи претерпевают больше столкновений и, соответственно, теряют больше энергии. Использование металла базируется на вышеуказанных свойствах.

Применение вольфрама

Высокая плотность — огромное преимущество вольфрама среди других металлов.

Вольфрам находит широкое применение в разных областях промышленности.

Использование, основанное на большой массе металла

Значительная плотность делает вольфрам ценным материалом для балансировки. Изготовленные из него балансировочные грузики уменьшают нагрузку, действующую на детали. Таким образом продлевается их эксплуатационный период. Области применения вольфрама:

1. Аэрокосмическая сфера. Запчасти из тяжелого металла уравновешивают действующие моменты сил. Поэтому вольфрам используется для изготовления лопастей вертолетов, пропеллеров, рулей направления. По причине того, что материал не обладает магнитными свойствами, он применяется в производстве бортовых электронных систем авиации.
2. Автомобильная промышленность. Вольфрам применяется там, где необходимо сосредоточить большую массу в малом объеме пространства, например, в автомобильных двигателях, установленных на тяжелых грузовиках, дорогих внедорожниках, машинах, работающих на дизельном топливе. Также вольфрам является выгодным материалом для изготовления коленвалов и маховиков, грузов на шасси. Кроме высокой плотности, металл характеризуется большим модулем упругости, благодаря этим качествам он применяется для гашения колебаний на приводах.
3. Оптика. Вольфрамовые грузики сложной конфигурации выступают балансирами в микроскопах и других высокоточных оптических инструментах.
4. Производство спортинвентаря. Вольфрам используется вместо свинца в спортивном оборудовании, потому что, в отличие от последнего, не наносит вреда здоровью и окружающей среде. Например, материал применяется в производстве клюшек для гольфа.
5. В машиностроении. Из вольфрама делают вибромолоты, которыми забивают сваи. В середине каждого прибора находится вращающийся груз. Он преобразовывает энергию вибраций в силу для забивания. Благодаря наличию вольфрама имеется возможность применять вибромолоты для уплотненного грунта значительной толщины.
6. Для изготовления высокоточных инструментов. В глубоком сверлении применяются прецизионные приборы, держатель которых не должен поддаваться вибрациям. Этому требованию соответствует вольфрам, имеющий к тому же и высокий модуль упругости. Антивибрационные держатели обеспечивают плавную работу, поэтому их используют в расточных и шлифовальных оправках, в стержнях инструментов. На основе вольфрама изготавливают рабочую часть инструмента, так как он обладает повышенной твердостью.

Использование, основанное на способности защищать от радиации

Коллиматоры из вольфрама в хирургии.

• По этому критерию вольфрамовые сплавы опережают чугун, сталь, свинец и воду, поэтому из металла делают коллиматоры и защитные экраны, которые используются при радиотерапии. Сплавы из вольфрама не подвержены деформации и отличаются высокой надежностью. Применение многолепестковых коллиматоров дает возможность направить излучение на определенный участок пораженной ткани. Во время терапии в первую очередь делают рентгеновские снимки, чтобы локализовать расположение и определить характер опухоли. Затем лепестки коллиматора перемещаются электродвигателем в нужное положение. Может быть задействовано 120 лепестков, с помощью которых создается поле, повторяющее форму опухоли. Далее на пораженный участок направляются лучи, имеющие высокую радиацию. При этом опухоль получает облучение посредством того, что многолепестковый коллиматор вращается вокруг пациента. Чтобы защитить от радиации соседние здоровые ткани и окружающую среду, коллиматор должен обладать высокой точностью.
• Разработаны специальные кольцевые коллиматоры из вольфрама для радиохирургии, облучение которых направлено на голову и шею. Прибор осуществляет высокоточную фокусировку гамма-излучения. Также вольфрам входит в состав пластин для компьютерных томографов, экранирующих элементов для детекторов и линейных ускорителей, дозиметрического оборудования и приборов неразрушающего контроля, емкостей для радиоактивных веществ. Вольфрам используется в устройствах для бурения. Из него делают экраны для защиты погружающихся инструментов от рентгеновского и гамма-излучении.

Классификация вольфрамовых сплавов

Такие критерии, как повышенная плотность и тугоплавкость вольфрама, дают возможность использовать его во многих отраслях. Однако современным технологиям иногда требуются дополнительные свойства материала, которыми чистый металл не обладает. Например, его электропроводность меньше, чем у меди, а изготовление детали сложной геометрической формы затруднительно из-за хрупкости материала. В таких ситуациях помогают примеси. При этом их количество часто не превышает 10%. После добавления меди, железа, никеля вольфрам, плотность которого остается очень высокой (не меньше 16,5 г/см³), лучше проводит электрический ток и становится пластичным, что дает возможность хорошо его обрабатывать.

ВНЖ, ВНМ, ВД

В зависимости от состава сплавы по-разному маркируются.

1. ВНЖ – это сплавы вольфрама, которые содержат никель и железо,
2. ВНМ – никель и медь,
3. ВД – только медь.

В маркировке после заглавных букв следуют цифры, указывающие на процентное содержание. Например, ВНМ 3–2 — это вольфрамовый сплав с добавлением 3% никеля и 2% меди, ВНМ 5–3 содержит в примеси 5% никеля и 3% железа, ВД-30 состоит на 30% из меди.

Одним из самых распространенных химических элементов является вольфрам. Он обозначается символом W и имеет атомный номер – 74. Вольфрам относится к группе металлов, имеющих высокую стойкость к изнашиванию и температуру плавления. В периодической системе Менделеева он находится в 6-й группе, обладает схожими свойствами с «соседями» – молибденом, хромом.

Открытие и история

Еще в XVI веке был известен такой минерал, как вольфрамит. Он был интересен тем, что при выплавке олова из руды его пена превращался в шлак и, конечно же, это мешало производству. С тех пор, вольфрамит стали называть “волчья пена” (с нем. Wolf Rahm). Название минерала перешло и на сам металл.

Шведский химик Шееле в 1781 году обрабатывал азотной кислотой металл шеелит. В процессе эксперимента у него получился жёлтый тяжёлый камень – оксид вольфрама (VI). Через два года братья Элюар (испанские химики) получили из саксонского минерала сам вольфрам в чистом виде.

Добывают этот элемент и его руды в Португалии, Боливии, Южной Корее, России, Узбекистане, а наибольшие запасы были найдены в Канаде, США, Казахстане и Китае. В год добывается всего 50 тонн этого элемента, поэтому он дорого стоит. Рассмотрим подробнее, что за металл вольфрам.

Свойства элемента

Как уже было сказано ранее, вольфрам – это один из самых тугоплавких металлов. Он имеет блестящий светло-серый цвет. Его температура плавления 3422°С, а кипения – 5555°C, плотность в чистом виде – 19,25 г/см 3 , а твердость 488 кг/мм². Это один из самых тяжелых металлов, обладающий высокой коррозионной стойкостью. Он практически не растворим в серной, соляной и плавиковой кислотах, но быстро вступает в реакцию с перекисью водорода. Что за металл вольфрам, если он не реагирует с расплавленными щелочами? Вступая в реакцию с гидроксидом натрия и кислородом, он образует два соединения – вольфрамат натрия и обычную воду Н 2 О. Интересно, что при повышении температуры вольфрам саморазогревается, тогда процесс происходит намного активнее.

Получение вольфрама

На вопрос о том, к какой группе металлов относится вольфрам, можно ответить, что он входит в категорию редких элементов, как рубидий и молибден. А это, в свою очередь, означает, что для него характерны небольшие масштабы производства. Кроме того, такой металл не получают восстановлением из сырья, сначала он перерабатывается на химические соединения. Как же происходит получение редкого металла?

1. Из рудного материала выделяют необходимый элемент и концентрируют его в растворе или осадке.
2. Следующим шагом, получают чистое химическое соединение путем очистки.
3. Из полученного вещества выделяют чистый редкий металл – вольфрам.

Для обогащения руды используют гравитацию, флотацию, магнитную или электростатическую сепарацию. В результате получают концентрат, который содержит 55-65% ангидрида вольфрама WO 3 . Для получения порошка его восстанавливают при помощи водорода или углерода. Для некоторых изделий, на этом процесс получения элемента заканчивается. Так, вольфрамовый порошок используют для приготовления твердых сплавов.

Изготовление штабиков

Мы уже выяснили, что за металл вольфрам, а теперь узнаем, в каком сортаменте он изготавливается. Из порошкового соединения изготавливают компактные слитки – штабики. Для этого используют только порошок, который был восстановлен водородом. Их изготавливают путем прессования и спекания. Получаются довольно прочные, но хрупкие слитки. Иными словами, они плохо поддаются ковке. Для улучшения этого технологического свойства, штабики подвергают высокотемпературной обработке. Из этого изделия изготавливают другой сортамент.

Вольфрамовые прутки

Конечно же, это один из самых распространенных видов продукции из этого металла. Что за вольфрам используется для их изготовления? Это вышеописанные штабики, которые подвергаются ковке на ротационной ковочной машине. Важно отметить, что процесс происходит в нагретом состоянии (1450-1500°С). Полученные прутки применяют в самых различных отраслях промышленности. Например, для изготовления сварочных электродов. Кроме того, вольфрамовые прутки нашли широкое применение в нагревателях. Они работают в печах при температуре до 3000 °С в вакууме, инертном газе или водороде. Прутки также могут быть использованы как катоды электронных и газоразрядных приборов, радиоламп.

Интересно, что сами по себе электроды являются неплавящимися, и поэтому во время сварки, необходима подача присадочного материала (проволока, прут). При расплавлении со свариваемым материалом он создает сварочную ванну. Данные электроды, как правило, применяются для сварки цветных металлов.

Вольфрам и проволока

Вот еще один вид широко распространённой продукции. Вольфрамовая проволока изготавливается из кованых прутков, рассмотренных нами ранее. Волочение производится с постепенным снижением температуры от 1000°С до 400°С. Затем проводят очистку изделия путем отжига, электролитической полировкой или электролитическим травлением. Поскольку вольфрам – тугоплавкий металл, проволока используется в элементах сопротивления в нагревательных печах при температурах до 3000°С. Из нее изготавливают термоэлектрические преобразователи, а также спирали ламп накаливания, петлевые подогреватели и многое другое.

Соединения вольфрама с углеродом

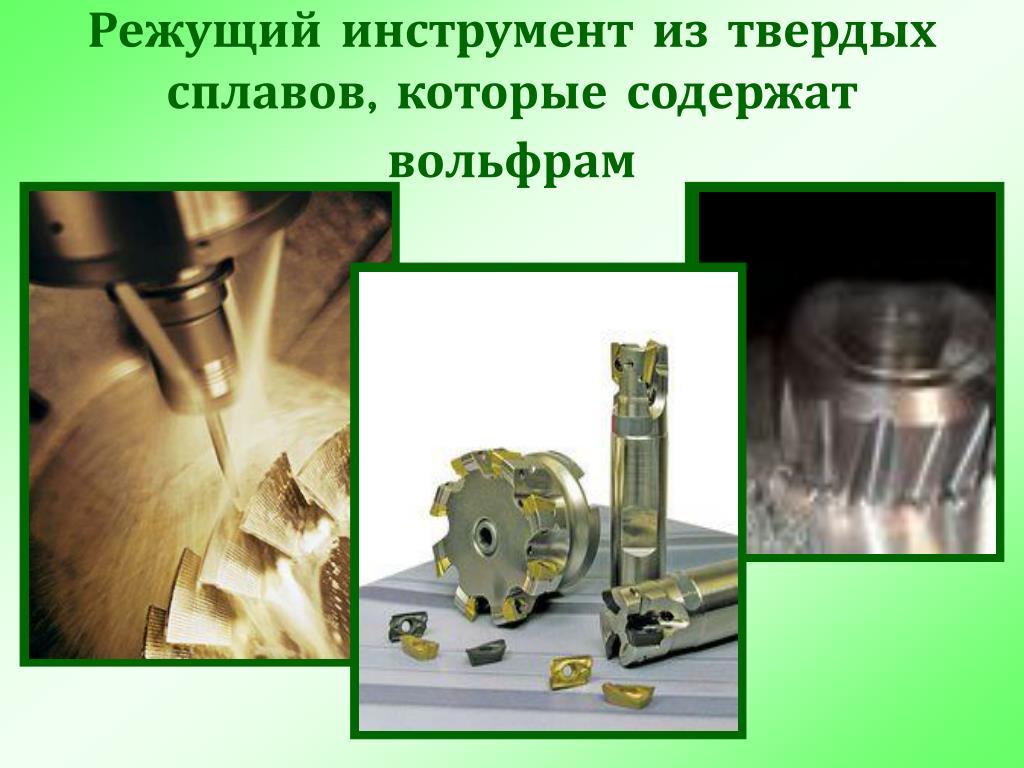

Карбиды вольфрама считаются очень важными с практической точки зрения. Они применяются для изготовления твердых сплавов. Соединения с углеродом имеют положительный коэффициент электросопротивления и хорошую проводимость металла. Карбиды вольфрама образуются двух видов: WC и W 2 C. Они различаются своим поведениям в кислотах, а также растворимостью в других соединениях с углеродом.

На основе вольфрамовых карбидов изготавливают два типа твердых сплавов: спеченные и литые. Последние получают из порошкообразного соединения и карбида с недостатком С (менее 3%) путем литья. Второй тип изготавливают из монокарбида вольфрама WC и цементирующего металла-связки, которым может выступать никель или кобальт. Спеченные сплавы получают только методом порошковой металлургии. Порошок цементирующего металла и карбид вольфрама смешивают, прессуют и спекают. Такие сплавы обладают высокой прочностью, твёрдостью износоустойчивостью.

В современной металлургической промышленности их используют для обработки металлов резанием и для изготовления бурового инструмента. Одним из самых распространённых сплавов являются ВК6 и ВК8. Их применяют для изготовления фрез, резцов, сверл и другого режущего инструмента.

Область применения карбидов вольфрама достаточно объёмная. Так, их используют для изготовления:

• бронебойных припасов;
• деталей двигателей, самолетов, космических кораблей и ракет;
• оборудования в атомной промышленности;
• хирургических инструментов.

На Западе особенно широко применяются карбиды вольфрама в ювелирных изделиях, в особенности, для изготовления свадебных колец. Металл смотрится красиво, эстетично, его легко обрабатывать.

Это объясняется тем, что они невероятно износоустойчивы. Чтобы поцарапать такое изделие, придется приложить немало усилий. Даже через несколько лет, кольцо будет выглядеть как новое. Оно не потускнеет, не повредится рельефный узор, да и полированная часть не потеряет своего блеска.

Вольфрам и рений

Сплав этих двух элементов довольно широко применяется для изготовления высокотемпературных термопар. Вольфрам – какой металл? Как и рений, это жаропрочный металл, а легирование элементов снижает это свойство. Но что, если взять два практически одинаковых вещества? Тогда температура их плавления снижаться не будет.

Если использовать рений в качестве присадки, будет наблюдаться повышение жаропрочности и пластичности вольфрама. Данный сплав получают методом плавки в порошковой металлургии. Термопары, изготавливаемые из этих материалов, являются жаропрочными и могут измерять температуру больше 2000°С, но только в инертной среде. Конечно же, подобные изделия стоят дорого, ведь в один год добывается всего 40 тонн рения и только 51 тонна вольфрама.

Вольфрам – это химический элемент периодической системы Менделеева, который принадлежит к VI группе. В природе вольфрам встречается в виде смеси из пяти изотопов. В своем обычном виде и при обычных условиях он представляет собой твердый металл серебристо-серого цвета. Он также является самым тугоплавким из всех металлов.

Основные свойства вольфрама

Вольфрам – это металл, обладающий замечательными физическими и химическими свойствами. Практически во всех отраслях современного производства применяется вольфрам. Формула его обычно выражается в виде обозначения оксида металла – WO 3 . Вольфрам считается самым тугоплавким из металлов. Предполагается, что лишь сиборгий может быть еще более тугоплавок. Но точно пока этого утверждать нельзя, так как сиборгий имеет очень малое время существования.

Этот металл имеет особые физические и химические свойства. Вольфрам имеет плотность 19300 кг/м 3 , температура плавления его составляет 3410 °С. По этому параметру он занимает второе место после углерода – графита или алмаза. В природе вольфрам встречается в виде пяти стабильных изотопов. Их массовые числа находятся в интервале от 180 до 186. Вольфрам обладает 6-й валентностью, а в соединениях она может составлять 0, 2, 3, 4 и 5. Металл также имеет достаточно высокий уровень теплопроводности. Для вольфрама этот показатель составляет 163 Вт/(м*град). По этому свойству он превышает даже такие соединения, как сплавы алюминия. Масса вольфрама обусловлена его плотностью, которая равна 19кг/м 3 . Степень окисления вольфрама колеблется от +2 до +6. В высших степенях своего окисления металл имеет кислотные свойства, а в низших – основные.

При этом сплавы низших соединений вольфрама считаются неустойчивыми. Самыми стойкими являются соединения со степенью +6. Они проявляют и наиболее характерные для металла химические свойства. Вольфрам имеет свойство легко образовывать комплексы. Но металлический вольфрам обычно является очень стойким. Он начинает взаимодействовать с кислородом лишь при температуре +400 °С. Кристаллическая решетка вольфрама относится к типу кубических объемноцентрированных.

Взаимодействие с другими химическими веществами

Если вольфрам смешать с сухим фтором, то можно получить соединение под названием “гексафторид”, который плавится уже при температуре 2,5 °С, а закипает при 19,5 °С. Похожее вещество получают при соединении вольфрама с хлором. Но для такой реакции необходима достаточно высокая температура – порядка 600 °С. Однако вещество легко противостоит разрушительному действию воды и практически не подвергается изменениям на холоде. Вольфрам – металл, который без кислорода не производит реакции растворения в щелочах. Однако он легко растворяется в смеси HNO 3 и HF. Самые главные из химических соединений вольфрама – это его трехокись WO 3 , Н 2 WO 4 – вольфрамовая кислота, а также ее производные – соли вольфраматы.

Можно рассмотреть некоторые химические свойства вольфрама с уравнениями реакций. Например, формула WO 3 + 3H 2 = W+3H 2 O. В ней металл вольфрам восстанавливается из оксида, проявляется его свойство взаимодействия с водородом. Это уравнение отражает процесс получения вольфрама из его триоксида. Следующей формулой обозначается такое свойство, как практическая нерастворимость вольфрама в кислотах: W + 2HNO3 + 6HF = WF6 + 2NO + 4h3O. Одним из наиболее примечательных веществ, содержащих вольфрам, считается карбонил. Из него получают плотные и ультратонкие покрытия из чистого вольфрама.

История открытия

Вольфрам – металл, получивший свое название из латинского языка. В переводе это слово означает «волчья пена». Такое необычное название появилось из-за поведения металла. Сопровождая добытую оловянную руду, вольфрам мешал выделению олова. Из-за него в процессе выплавки образовывались только шлаки. Об этом металле говорили, что он «поедает олово, как волк ест овцу». Для многих интересно, кто открыл химический элемент вольфрам?

Это научное открытие было сделано одновременно в двух местах разными учеными, независимо друг от друга. В 1781 году химик из Швеции Шееле получил так называемый «тяжелый камень», проводя опыты с азотной кислотой и шеелитом. В 1783 году братья-химики из Испании по фамилии Элюар также сообщил об открытии нового элемента. Точнее, ими был открыт оксид вольфрама, растворявшийся в аммиаке.

Сплавы с другими металлами

В настоящее время различают однофазные и многофазные вольфрамовые сплавы. Они содержат один или несколько посторонних элементов. Самое известное соединение – это сплав вольфрама и молибдена. Добавление молибдена придает вольфраму прочность при его растяжении. Также к категории однофазных сплавов принадлежат соединения вольфрама с титаном, гафнием, цирконием. Самую большую пластичность вольфраму придает рений. Однако практически применять такой сплав – довольно трудоемкий процесс, так как рений очень тяжело добыть.

Так как вольфрам является одним из самых тугоплавких материалов, то получать вольфрамовые сплавы – непростая задача. Когда этот металл только начинает закипать, другие уже переходят в жидкость или состояние газа. Но современные ученые умеют получать сплавы при помощи процесса электролиза. Сплавы, содержащие вольфрам, никель и кобальт, используются для нанесения защитного слоя на непрочные материалы.

В современной металлургической промышленности также получают сплавы, используя вольфрамовый порошок. Для его создания необходимы особенные условия, включая создание вакуумной обстановки. Из-за некоторых особенностей взаимодействия вольфрама с другими элементами металлурги предпочитают создавать сплавы не двухфазной характеристики, а с применением 3, 4 и более составляющих. Эти сплавы особенно прочны, но при четком соблюдении формул. При малейших отклонениях процентных составляющих сплав может получиться хрупким и непригодным к использованию.

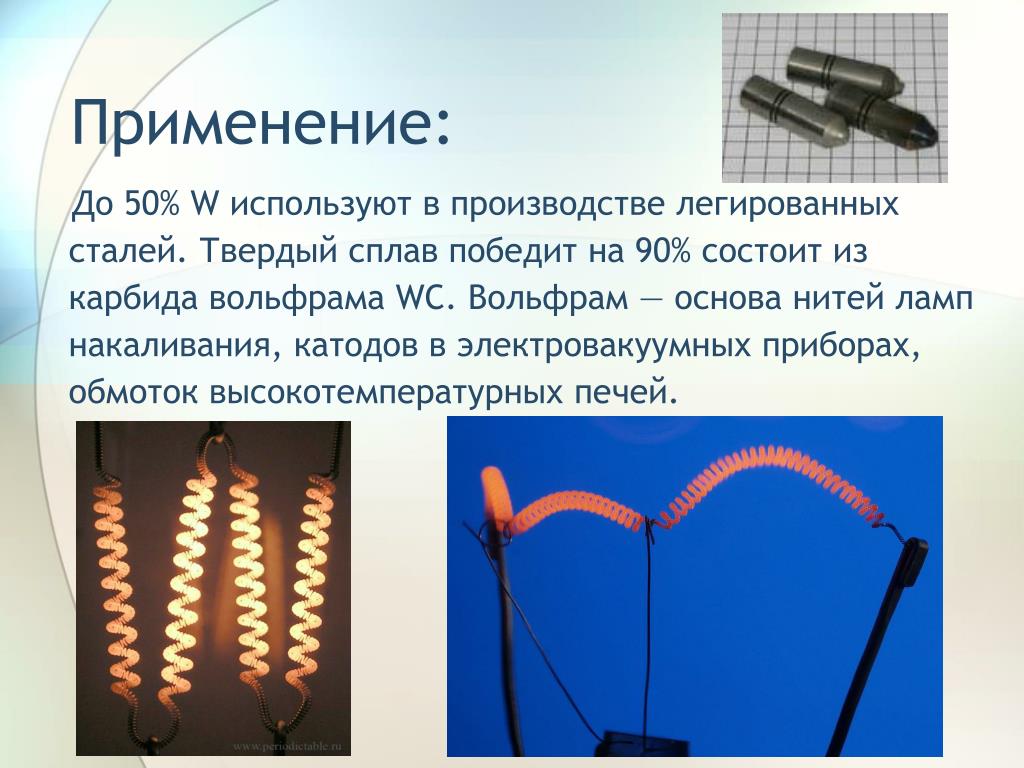

Вольфрам – элемент, применяющийся в технике

Из этого металла изготавливают нити накаливания обыкновенных лампочек. А также трубки для рентгеновских аппаратов, составляющие вакуумных печей, которые должны использоваться при крайне высоких температурах. Сталь, в состав которой входит вольфрам, имеет очень высокий уровень прочности. Такие сплавы используются для изготовления инструментов в самых различных областях: для бурения скважин, в медицине, машиностроении.

Главное преимущество соединения стали и вольфрама – износоустойчивость, маловероятность повреждений. Самый известный в строительстве вольфрамовый сплав носит название «победит». Также этот элемент широко используется в химической промышленности. С его добавлением создают краски, пигменты. Особенно широкое применение в этой сфере получил оксид вольфрама 6. Его применяют для изготовления карбидов и галогенидов вольфрама. Другое название этого вещества – триоксид вольфрама. 6 используется как желтый пигмент в красках для керамики и изделий из стекла.

Что такое тяжелые сплавы?

Все сплавы на основе вольфрама, которые обладают высоким показателем плотности, называют тяжелыми. Их получают только при помощи методов порошковой металлургии. Вольфрам всегда является основой тяжелых сплавов, где его содержание может составлять до 98 %. Кроме этого металла, в тяжелые сплавы добавляется никель, медь и железо. Однако в них могут входить и хром, серебро, кобальт, молибден. Самую большую популярность получили сплавы ВМЖ (вольфрам – никель – железо) и ВНМ (вольфрам – никель – медь). Высокий уровень плотности таких сплавов позволяет им поглощать опасное гамма-излучение. Из них изготавливают маховики колес, электрические контакты, роторы для гироскопов.

Карбид вольфрама

Около половины всего вольфрама применяется для изготовления прочных металлов, особенно вольфрамового карбида, который имеет температуру плавления 2770 С. Карбид вольфрама представляет собой химическое соединение, в котором содержится равное количество атомов углерода и вольфрама. Этот сплав имеет особые химические свойства. Вольфрам придает ему такую прочность, что по этому показателю он превосходит сталь в два раза.

Карбид вольфрама широко используется в промышленности. Из него изготавливают режущие предметы, которые должны быть очень устойчивы к высоким температурам и истиранию. Также из этого элемента изготавливают:

• Детали самолетов, двигатели автомобилей.
• Детали для космических кораблей.
• Медицинские хирургические инструменты, которые применяются в сфере полостной хирургии. Такие инструменты дороже обычной медицинской стали, однако они более производительны.
• Ювелирные изделия, особенно обручальные кольца. Такая популярность вольфрама связана с его прочностью, которая для венчающихся символизирует прочность взаимоотношений, а также внешним видом. Характеристики вольфрама в отполированном виде таковы, что он в течение очень длительного времени сохраняет зеркальный, блестящий вид.
• Шарики для шариковых ручек класса люкс.

Победит – сплав вольфрама

Приблизительно во второй половине 1920-х годов во многих странах начали выпускаться сплавы для режущих инструментов, которые получали из карбидов вольфрама и металлического кобальта. В Германии такой сплав назывался видиа, в Штатах – карбола. В Советском Союзе такой сплав получил название «победит». Эти сплавы оказались прекрасными для обработки чугунной продукции. Победит является металлокерамическим сплавом с чрезвычайно высоким уровнем прочности. Он изготавливается в виде пластинок различных форм и размеров.

Процесс изготовления победита сводится к следующему: берется порошок карбида вольфрама, мелкий порошок никеля или кобальта, и все перемешивается и прессуется в специальных формах. Спрессованные таким образом пластины подвергаются дальнейшей температурной обработке. Это дает очень твердый сплав. Эти пластины используются не только для резки чугуна, но и для изготовления бурильных инструментов. Пластинки из победита напаиваются на бурильное оборудование при помощи меди.

Распространенность вольфрама в природе

Этот металл очень мало распространен в окружающей среде. После всех элементов он занимает 57-е место и содержится в виде кларка вольфрама. Также металл образует минералы – шеелит и вольфрамит. Вольфрам мигрирует в подземные воды либо в виде собственного иона, либо в виде всевозможных соединений. Но его наибольшая концентрация в подземных водах ничтожно мала. Она составляет сотые доли мг/л и практически не меняет их химические свойства. Вольфрам также может попадать в природные водоемы из стоков заводов и фабрик.

Влияние на человеческий организм

Вольфрам практически не поступает в организм с водой или пищей. Может существовать опасность вдыхания вольфрамовых частиц вместе с воздухом на производстве. Однако, несмотря на принадлежность к категории тяжелых металлов, вольфрам не токсичен. Отравления вольфрамом случаются лишь у тех, кто связан с вольфрамовым производством. При этом степень влияния металла на организм бывает разной. Например, вольфрамовый порошок, карбид вольфрама и такое вещество, как ангидрит вольфрамовой кислоты, могут вызывать поражение легких. Его главные симптомы – общее недомогание, лихорадка. Более сильные симптомы возникают при отравлении сплавами вольфрама. Это происходит при вдыхании пыли сплавов и приводит к бронхитам, пневмосклерозу.

Металлический вольфрам, попадая внутрь человеческого организма, не всасывается в кишечнике и постепенно выводится. Большую опасность могут представлять вольфрамовые соединения, относящиеся к растворимым. Они откладываются в селезенке, костях и коже. При длительном воздействии вольфрамовых соединений могут возникать такие симптомы, как ломкость ногтей, шелушение кожи, различного рода дерматиты.

Запасы вольфрама в различных странах

Самые большие ресурсы вольфрама находятся в России, Канаде и Китае. По прогнозам ученых, на отечественных территориях располагается около 943 тысяч тонн этого металла. Если верить этим оценкам, то подавляющая часть запасов расположена в Южной Сибири и на Дальнем Востоке. Очень незначительной является доля разведанных ресурсов – она составляет всего лишь порядка 7 %.

По количеству разведанных залежей вольфрама Россия уступает лишь Китаю. Большая их часть расположена в районах Кабардино-Балкарии и Бурятии. Но в этих месторождениях добывается не чистый вольфрам, а его руды, содержащие также молибден, золото, висмут, теллур, скандий и другие вещества. Две трети получаемых объемов вольфрама из разведанных источников заключены в труднообогатимых рудах, где главным вольфрамосодержащим минералом является шеелит. На долю легкообогатимых руд приходится всего лишь треть всей добычи. Характеристики вольфрама, добываемого на территории России, ниже, чем за рубежом. Руды содержат большой процент триоксида вольфрама. В России очень мало россыпных месторождений металла. Вольфрамовые пески также являются низкокачественными, с большим количеством оксидов.

Вольфрам в экономике

Глобальное производство вольфрама начало свой рост примерно с 2009 года, когда стала восстанавливаться азиатская промышленность. Крупнейшим производителем вольфрама остается Китай. Например, в 2013 году на долю производства этой страны приходился 81 % от мирового предложения. Около 12 % спроса на вольфрам связано с производством осветительных приборов. По прогнозам экспертов, использование вольфрама в этой сфере будет сокращаться на фоне применения светодиодных и люминесцентных ламп как в бытовых условиях, так и на производстве.

Считается, что будет расти спрос на вольфрам в сфере производства электронной техники. Высокая износостойкость вольфрама и его способность выдерживать электричество делают этот металл наиболее подходящим для производства регуляторов напряжения. Однако по объему этот спрос пока остается довольно незначительным, и считается, что к 2018 году он вырастет лишь на 2 %. Однако согласно прогнозам ученых, в ближайшее время должен произойти рост спроса на цементированный карбид. Это связано с ростом автомобильного производства в США, Китае, Европе, а также увеличением горнодобывающей промышленности. Считается, что к 2018 году спрос на вольфрам увеличится на 3,6 %.

Покупаем вольфрам – цена высокая

Позиция	Наличный расчет (физ.лица)	Безналичный расчет (юр.лица)
Вольфрам ( печной -200р.)	1250 руб/кг	1330 руб/кг
Вольфрам ВД, ВНД (W не менее 85%)	700 руб/кг	745 руб/кг
Вольфрам прокат	по запросу	по запросу
Вольфрам-рениевый сплав	по запросу	по запросу

   Вольфрам – интересный и удивительный металл. С одной стороны, он очень редок и дефицитен, добыча его ничтожно мала. С другой стороны, вольфрам довольно часто встречается даже в быту. Нити накаливания обычных ламп, к примеру,  изготавливают как раз из вольфрама. Основным же потребителем этого металла является металлургичесая промышленность, где металл вольфрам используется в качестве легирующей добавки в сплавах, придавая им определенные свойства.  Здесь наибольшее распространение получили инструментальные виды стали. Прием лома вольфрама имеет первостепенную значимость для промышленности и позволяет сократить закупки импортного проката. К тому же стоимость вольфрама всегда остается весьма высокой. Все это объясняет тот факт, что можно сдать вольфрам по очень привлекательной цене.

   ООО “ВеКо” ведет прием вольфрама как у физический лиц, частных предпринимателей, так и у крупных предприятий и организаций. При этом мы можем помочь с вывозом крупной партии с вашей территории. Вольфрам, цена которого сегодня высока, является хорошим способом заработать на сдаче ненужных отходов!

   Вольфрам – твердый переходный металл серого цвета. Основное применение вольфрама – роль основы в тугоплавких материалах в металлургии. Вольфрам является крайне тугоплавким, в нормальных условиях металл химически стоек.

   От всех других металлов вольфрам отличается необычной твердостью, тяжестью и тугоплавкостью. С давних времен в народе бытует выражение «тяжелый как свинец» или «тяжелее свинца», «свинцовые веки» и т. д. Но правильнее было бы использовать слово «вольфрам» в данных аллегориях. Плотность данного металла почти вдвое больше чем у свинца, если быть точным, то в 1,7 раза. При всем этом атомная масса вольфрама ниже и имеет значение 184 против 207 у свинца.

   Показатели температуры плавления и кипения у данного металла самые высокие. Благодаря пластичности и тугоплавкости вольфрама есть возможность его использования в качестве нитей накаливания осветительных приборов, в кинескопах, а также в других вакуумных трубках.



Мы можем купить вольфрам у вас по наиболее конкурентной цене!

    Широкое распространение в производстве получили сплавы вольфрама. И на это есть ряд веских причин.  К примеру изготовлению сложных деталей из вольфрама препятствует его высокая хрупкость, с другой стороны, электропроводность этого металла значительно ниже обыкновенной меди, но медь, в свою очередь, не держит высоких температур. По этим и ряду других причин, сплавы вольфрама просто незаменимы. Наиболее часто встречаются сплавы с никелем, медью,железом и молибденом. При этом полноценными сплавами их назвать нельзя. Из-за значительной разницы в физических свойствах сплавы вольфрама возможно получить только методом порошковой металлургии. Порошок вольфрама и других компонентов смешивается, пресуется и спекается при высокой температуре.

    Сплавы ВД. Вольфрамо-медные композитные сплавы, обладающие высокой теплопроводностью и электропроводностью, эрозионной стойкостью при высоких температурах и хорошой обрабатываемостью. Сюда относят марки ВД-МП, ВД-10, ВД-20, ВД-25, ВД-30. ВД-МП получают при спекании порошка вольфрама (95%), меди и никеля. ВД-20 содержит 20% меди, ВД-25 – 25% Cu и ВД-30, соответственно 30% меди.  Сплавы ВД применяются при изготовлении деталей плазматронов, экранов радиационной защиты, электродов и т.д.

   Сплавы ВНЖ. Композит вольфрам никель железо. Обладает высокой пластичностью, хорошей электропроводностью, поглащает гамма- излучение, имеет сверхпрочность и практически не подвержен коррозии. Наиболее распростраен сплав ВНЖ 7-3 с содержанием 7% никеля и 3% железа. Вольфрам ВНЖ 7-3 используется в медицине, приборостроении, ядерной физике, в производстве приборов дозиметрического и  радиационного контроля, при изготовлении электрических контактов и др.

   В промышленности так же распространено применение лигатураы вольфрам-никель, которая используется при выплавке сталей для придания им высокой жаропрочности, износостойкости и твердости.



ООО “ВеКо” принимает лом вольфрама. Цена за кг высокая!

   Другим известным сплавом вольфрам молибден является МВ-50. Он содержит 49-51 % молибдена, и до 49% вольфрама. По сравнению с обычны молибденом, такой сплав имеет более высокую прочность, удельное электрическое сопротивление и температуру плавления. Выпускается, как правило, в виде проволоки различного диаметра.

   Многие задаются вполне закономерным вопросом – где же можно найти металл вольфрам?  Без примесей этот метал можно встреть, к примеру, в трубках кинескопов, в автомобильных контактах, в электрических печах и нагревателях, в рентгеновских трубках в качестве мишеней и т. д.      Вольфрам можно найти в виде уже готового продукта – разнообразного вольфрамового проката:

  – вольфрам пруток

   -вольфрамовая проволока

   -штабик вольфрамовый

   -вольфрам круг

   -вольфрам пластина

   -вольфрам лист.

  Не забудет и про производственные отходы, такие как, обрезь листа или ленты, стружка, порошок и опилки. Вольфрам, цена которого весьма привлекательна, делает его очень популярным в сфере переработки вторичного сырья.

   Высокая цена вольфрама позволяет сдать его нам на выгодных условиях.

   Итак вольфрам – весьма востребованный металл, поэтому очень часто в интернете можно встретить фразы типа: “купить вольфрам”, “лом вольфрама”. Мы принимаем вольфрама и можем гарантировать что его цена будет соответствовать положению на мировом рынке, а о пытный персонал всегда грамотно проведет прием металла и оценку.

    Продать вольфрам по высокой цене это реально. Наша компания обладает всеми качествами для этого, а наличие анализатора Niton покажет за секунды химический состав любого сплава, т. к цена на вольфрам очень зависит от химической чистоты материала.  Хотите узнать сколько стоит вольфрам – обращайтесь к нам. На рынке очень много фирм занимающихся приемом лома, но лишь немногие делают это честно и объективно. Мы работаем в соей сфере очень давно, накопили необходимый опыт и подобрали грамотный персонал. Мы можем купить у вас вольфрам по высокой цене в Москве и области.

свойства и марки, области применения и производство тугоплавкого вольфрама, продукция

Вольфрам является тугоплавким металлом. У него есть свои разновидности марок, каждая из которых имеет особенности. Этот элемент в периодической таблице Менделеева находится под 74 номером и имеет светло-серый цвет. Его температура плавления составляет 3380 градусов. Основными его свойствами являются коэффициент линейного расширения, электрическое сопротивление, температура плавления и плотность.

• Свойства и марки вольфрама
• Область применения
• Процесс производства тугоплавкого вольфрама
• Вольфрамовая продукция
  • Прутки
  • Электроды

Свойства и марки вольфрама

Вольфрам имеет свои механические и физические свойства, а также несколько разновидностей марок.

К физическим свойствам относят:

• Коэффициент термического линейного расширения — 4,32*10 (-6) м/мК.
• Сопротивление электрическое — 5,5 мкОм*см.
• Теплопроводность — 129 Вт/(м*К).
• Теплоёмкость удельная — 0,147 Дж/(г*К).
• Температура кипения — 5900 градусов.
• Температура плавления — 3380 градусов.
• Плотность — 19,3 г/см3.
• Атомный диаметр — 0,274 нм.
• Атомная масса — 183,84 г/моль.
• Атомный номер — 74.

Механические свойства:

• Относительное удлинение — 0%.
• Временное сопротивление — 800−1100 МПа.
• Коэффициент Пуассона 0,29.
• Модуль сдвига — 151,0 ГПа.
• Модуль упругости — 415,0 ГПа.

Отличается этот металл маленькой скоростью испарения даже при 2 тыс. градусов и очень большой точкой кипения — 5900 градусов. Свойствами, которые ограничивают область использования этого материала, являются малое сопротивление окислению, высокая склонность к ломкости и высокая плотность. На вид он напоминает сталь. Используется для того, чтобы изготавливать сплавы высокой прочности. Обработать его можно только после нагревания. Температура нагрева зависит от того, какой именно метод обработки вы собираетесь проводить.

Вольфрам имеет такие марки:

1. МВ — сплав вольфрама и молибдена. Повышается прочность молибдена при сохранении пластичности после обжига.
2. ВРН — вольфрам без присадки. В нём допустимо повышенное содержание примесей.
3. ВР — сплав рения и вольфрама.
4. ВЛ, ВИ, ВТ — вольфрам с присадкой окиси лантана, иттрия и тория соответственно. Повышают эмиссионные свойства вольфрама.
5. ВМ — вольфрам с ториевой и кремнещелочной присадками. Повышает температуру рекристаллизации и прочность при высоких температурах.
6. ВА — вольфрам с алюминиевой и кремнещелочной присадками. Увеличивает температуру первичной рекристаллизации, формоустойчивость при больших температурах, а также прочность после отжига.
7. ВЧ — чистый без присадок.

Область применения

Из-за своих уникальных свойств вольфрам получил широкое применение. В промышленности он применяется в чистом виде и в сплавах.

Основными областями применения являются:

• Стали специальные. При производстве быстрорежущих сталей и для инструментальных сталей этот материал применяется в качестве легирующего элемента или же основного компонента. Из таких сталей производят штампы, пуансоны, фрезы, свёрла и прочие. Буква «Р» в названии сплава означает, что это быстрорежущая сталь, а буквы «К» или «М» — сталь легированная кобальтом или молибденом. Вольфрам ещё входит в состав сталей магнитных, которые подразделяются на вольфрам кобальтовые и вольфрамовые.
• Сплавы твёрдые на основе карбида вольфрама. Это соединение углерода и вольфрама. Он тугоплавкий, износостойкий и имеет высокую твёрдость. Из него изготавливают рабочие части буровых и режущих инструментов.
• Износостойкие и жаропрочные сплавы. В них использована тугоплавкость вольфрама. Наиболее распространёнными являются хромовые и кобальтовые соединения — стеллиты. Обычно их при помощи наплавки наносят на сильно изнашивающиеся машинные детали.
• Тяжёлые и контактные соединения. К ним относят сплавы вольфрама с серебром и медью. Это довольно эффективные контактные материалы для производства рабочих частей выключателей, рубильников, электродов для точечной сварки и прочих оборудований.
• Электроосветительная и электровакуумная техника. Вольфрам в виде разных кованых деталей, ленты или проволоки используют в производстве рентгенотехники, радиоэлектроники и электроламп. Это лучший материал для спиралей и нитей накаливания. Вольфрамовые прутки и проволоки служат для высокотемпературных печей электронагревателями. Эти электронагреватели могут работать в атмосфере инертного газа, водорода или вакуума.
• Сварочные электроды. Сварка является важной сферой для применения этого металла. Из него делают электроды для сварки дуговой, так как они неплавкие.

Процесс производства тугоплавкого вольфрама

Этот материал относят к редким металлам. Для него характерны сравнительно небольшие объёмы потребления и производства, а также в земной коре малая распространённость. Никакой из редких металлов не получают восстановлением из сырья. Изначально оно перерабатывается в соединение химическое. А ещё любая редкометаллическая руда перед переработкой подвергается дополнительному обогащению.

Выделяют три главные стадии для получения редкого металла:

1. Разложение руды. Извлекаемый металл отделяется от основной массы перерабатываемого сырья. Он концентрируется в осадке или растворе.
2. Получение химического чистого соединения. Его выделение и очистка.
3. Из полученного соединения выделяют металл. Так получают чистые материалы без примесей.

В процессе получения вольфрама тоже есть несколько стадий. Исходное сырьё — шеелит и вольфрамит. Обычно в их составе содержится от 0,2 до 2% вольфрама.

1. Обогащение руды производится при помощи электростатической или магнитной сепарации, флотации, гравитации. В итоге получают концентрат вольфрамовый, который содержит примерно 55−65% ангидрида вольфрама. Контролируется в них и наличие примесей: висмута, сурьмы, меди, олова, мышьяка, серы, фосфора.
2. Получение вольфрамового ангидрида. Он является сырьём для изготовления вольфрама металлического или же его карбида. Для этого проводится ряд процедур, таких как: выщелачивание спёка и сплава, разложение концентратов, получение вольфрамовой технической кислоты и прочие. В результате этих действий должен получиться продукт, который будет содержать в себе 99,9% трехокиси вольфрама.
3. Получение порошка. В виде порошка чистый металл может быть получен из ангидрида. Для этого проводится восстановление углеродом или водородом. Углеродное восстановление проводится реже, потому что ангидрид насыщается карбидами и это приводит к хрупкости металла и ухудшению обработки. При получении порошка применяют специальные методы, которые позволяют контролировать форму и размер зёрен, гранулометрический и химический составы.
4. Получение вольфрама компактного. В основном он в виде слитков или штабиков является заготовкой для изготовления полуфабрикатов: ленты, прутков, проволоки и прочих.

Вольфрамовая продукция

Из вольфрама изготавливают многие необходимые для хозяйства предметы, такие как проволока, прутки и прочие.

Прутки

Одной из наиболее распространённой продукцией из этого тугоплавкого материала являются вольфрамовые прутки. Исходным материалом для его изготовления является штабик.

Чтобы из штабика получить пруток его подвергают ковке, используя ротационную ковочную машину.

Осуществляется ковка при нагревании, так как этот металл при комнатной температуре очень хрупкий. В ковке выделяют несколько этапов. На каждом последующем прутки получаются меньшего диаметра.

На первом этапе получаются прутки, которые будут иметь диаметр до 7 миллиметров, если штабик будет иметь длину от 10 до 15 сантиметров. Температура заготовки при ковке должна равняться 1450−1500 градусов. Нагревающим материалом обычно является молибден. После второго этапа прутки будут составлять в диаметре до 4,5 миллиметров. Температура штабика при её производстве примерно 1250−1300 градусов. На следующем этапе прутки будут иметь диаметр до 2,75 миллиметров.

Прутки марок ВЧ и ВА получают при более низких температурах, чем марок ВИ, ВЛ и ВТ.

Если заготовка была получена методом плавки, то горячая ковка не осуществляется. Связано это с тем, что такие слитки имеют крупнокристаллическую грубую структуру. При использовании горячей ковки могут появиться разрушения и трещины.

В этой ситуации вольфрамовые слитки подвергаются горячему двойному прессованию (приблизительная степень деформации 90%). Производится первое прессование при температурном режиме в 1800—1900 градусов, а второе — 1350−1500. После этого заготовки подвергаются горячей ковке для того, чтобы из них получить вольфрамовые прутки.

Эта продукция применяется во многих промышленных отраслях. Одна из наиболее распространённых — сварочные неплавящиеся электроды. Для них подойдут прутки, которые изготовлены из марок ВЛ, ВЛ и ВТ. В качестве нагревателей применяются прутки, изготовленные из марок МВ, ВР и В. А. Они применяются в печах, температура которых может достигать 3 тыс. градусов в вакууме, атмосфере инертного газа или водорода. Вольфрамовые прутки могут быть катодами газозарядных и электронных приборов, а также радиоламп.

Электроды

Одним из главных компонентов, которые необходимы для сварки, являются сварочные электроды. При сварке дуговой они используются наиболее широко. Относится она к термическому классу сварки, в котором за счёт термической энергии осуществляется плавление. Автоматическая, полуавтоматическая или ручная дуговая сварка является самой распространённой. Вольтовой дугой создаётся тепловая энергия, которая находится между изделием и электродом. Дугой называют стабильный мощный электрический заряд в ионизированной атмосфере паров металла, газов. Чтобы получить дугу, электрод к месту сварки проводит электрический ток.

Сварочным электродом называют проволочный стержень, на который нанесено покрытие (возможны варианты и без покрытия). Для сварки существует множество различных электродов. Их отличительными чертами являются диаметр, длина, химический состав. Для сварки определённых сплавов или металлов применяются разные электроды. Наиболее важным видом классификации является разделение электродов на неплавящиеся и плавящиеся.

Сварочные плавящиеся электроды во время сварки расплавляются, их металл вместе с металлом расплавленным свариваемой детали пополняют сварочную ванну. Выполняют такие электроды из меди и стали.

А вот электроды неплавящиеся в процессе сварки не расплавляются. К ним относят вольфрамовые и угольные электроды. При сварке необходимо подавать присадочный материал, который плавится и с расплавленным материалом свариваемого элемента образуют сварочную ванну. Для этих целей в основном применяют сварочные прутки или проволоку. Электроды сварочные могут быть непокрытыми и покрытыми. Покрытие играет важную роль. Его компоненты могут обеспечить получение металла швов определённых свойств и состава, защиту расплавленного металла от влияния воздуха и стабильное горение дуги.

Составляющие в покрытии могут быть раскисляющими, шлакообразующими, газообразующими, стабилизирующими или легирующими. Покрытие может быть целлюлозным, основным, рутиловым или кислым.

Вольфрамовые электроды используются для сварки металлов цветных, а также их сплавов, высоколегированных сталей. Хорошо вольфрамовый электрод подходит для образования сварного шва повышенной прочности, при этом детали могут иметь различный химический состав.

Вольфрамовая продукция очень качественная и нашла своё применение во многих отраслях, в некоторых она просто незаменима.

что за металл? Свойства и сферы применения. Вольфрам: история открытия, основные особенности и область применения

Имеющий светло-серый цвет. В периодической системе Менделеева ему принадлежит 74 порядковый номер. Химический элемент является тугоплавким. В своем составе он содержит 5 стабильных изотопов.

Химические свойства вольфрама

Химическая стойкость вольфрама на воздухе и в воде достаточно высока. При нагревании подвержен окислению. Чем больше температура, тем выше скорость окисления химического элемента. При температуре, превышающей 1000°С, вольфрам начинает испаряться. При комнатной температуре , соляная, серная, плавиковая и азотная кислоты не могут оказывать на вольфрам никакого действия. Смесь азотной и плавиковой кислот растворяют вольфрам. Ни в жидком, ни в твердом состоянии вольфрам не смешивается с золотом, серебром, натрием, литием. Также не происходит взаимодействия с , магнием, кальцием, ртутью. Вольфрам в тантале и ниобии, а с хромом и может образовывать растворы как в твердом, так и в жидком состоянии.

Применение вольфрама

Применяют вольфрам в современной промышленности как в чистом виде, так и в . Вольфрам относится к износоустойчивым металлам. Часто сплавы, имеющих в составе вольфрам, применяют для изготовления лопастей турбин и клапанов авиадвигателей. Также этот химический элемент нашел свое применение для изготовления различных деталей в рентгенотехнике и радиоэлектронике. Вольфрам используют для нитей электроламп.

Химические соединения вольфрама в последнее время нашли свое практическое применение. Гетерополикислота фосфорно-вольфрамовая используется при производстве ярких красок и лаков, устойчивых на свету. Для изготовления светящихся красок и изготовлении лазеров применяются вольфраматы редкоземельных элементов, щелочноземельных металлов и кадмия.

Сегодня традиционные обручальные кольца из золота стали заменять изделиями из других металлов. Популярность приобрели кольца обручальные из карбида вольфрама. Такие изделия отличаются высокой прочностью. Зеркальная полировка кольца со временем не тускнеет. Изделие сохранит свое первоначальное состояние на весь срок использования.

Вольфрам используют в виде легирующей добавки для стали. Это придает стали прочность и твердость при высокой температуре. Таким образом, инструменты, изготовленные из вольфрамовой стали, обладают способностью выдерживать весьма интенсивные процессы металлообработки.

Свойства вольфрама

Вольфрам – это металл. Его нет в воде морей, нет в воздухе, да и в земной коре всего 0,0055%. Таков вольфрам, элемент , стоящий на 74-ой позиции в . Для промышленности его «открыла» Всемирная выставка во французской столице. Она состоялась в 1900-ом году. В экспозиции была представлена сталь с добавлением вольфрама .

Состав был настолько тверд, что мог разрезать любой материал. оставался «непобедимым» даже при температурах в тысячи градусов, поэтому был назван красностойким. Производители разных государств, посетившие выставку, взяли разработку на вооружение. Производство лигированной стали приобрело мировой масштаб.

Интересно, что сам элемент обнаружили еще в 18-ом веке. В 1781-ом Швед Шеелер проводил опыты с минералом тунгстен. Химик решил поместить его в азотную кислоту. В продуктах разложения ученый и обнаружил неизвестный металл серого цвета с серебристым отливом. Минерал, над которым проводились опыты, позже переименовали в шеелит, а новый элемент назвали вольфрам .

Однако, на изучение его свойств ушло немало времени, поэтому и достойное применение металлу нашли гораздо позже. Название же выбрали сразу. Слово вольфрам существовало и раньше. Испанцы называли так один из минералов, встречавшихся на месторождениях страны.

В состав камня, действительно входил элемент №74. Внешне металл порист, как будто вспенен. Поэтому пришлась кстати еще одна аналогия. В немецком языке вольфрам буквально означает «волчья пена».

Температура плавления металла соперничает с водородом, а он – самый стойкий к температурам элемент. Поэтому, и установить показатель размягчения вольфрама не могли целых сто лет. Не было печей, способных накаляться до нескольких тысяч градусов.

Когда же «выгоду» серебристо-серого элемента «раскусили», его начали добывать в промышленных масштабах. Для выставки 1900-го года, металл извлекли по старинке с помощью азотной кислоты. Впрочем, фольфрам и сейчас так добывают.

Добыча вольфрама

Чаще всего, сначала получают из отходов руд триоксид вещества. Его, при 700 градусах обрабатывают, получая чистый металл в виде пыли. Чтобы размягчить частицы приходится прибегать как раз к водороду. В нем-то вольфрам переплавляют при трех тысячах градусов Цельсия.

Сплав идет на резцы, труборезы, фрезы. для обработки металлов с применением вольфрама повышают точность изготовления деталей. При воздействии на металлические поверхности высоко трение, а это значит, что рабочие плоскости сильно нагреваются. Режущие и полирующие станки без элемента №74 могут и сами оплавится. Это делает срез неточным, несовершенным.

Вольфрам не только сложно расплавить, но и обработать. В шкале твердости металл занимает девятую позицию. Столько же баллов у корунда, из крошек которого делают, к примеру, нождачку. Тверже только алмаз. Поэтому, с его помощью вольфрам и обрабатывают.

Применение вольфрама

«Непоколебимость» 74-го элемента привлекает . Изделия из сплавов с серо-серебристым металлом невозможно поцарапать, согнуть, поломать, если, конечно, не скрести по поверхности или теми же бриллиантами.

У ювелирных украшений из фольфрама есть и еще один бесспорный плюс. Они не вызывают аллергических реакций, в отличие от золота, серебра, платины и, уж тем более, их сплавов с или . Для украшений используют карбид вольфрама, то есть его соединение с углеродом.

Оно признано самым твердым сплавом в истории человечества. Его отполированная поверхность прекрасно отражает свет. Ювелиры называют ее «серым зеркалом».

Кстати, ювелирных дел мастера обратили внимание на вольфрам после того, как из этого вещества в середине 20-го столетия стали изготавливать сердцевины пуль, снарядов и пластины для бронежилетов.

Жалобы клиентов на ломкость высших проб и серебряных украшений, заставили ювелиров вспомнить о новом элементе и попытаться его применить в своей отрасли. К тому же, цены на стали колебаться. Вольфрам стал альтернативой желтому металлу, который перестали воспринимать, как предмет капиталовложения.

Будучи драгоценным металлом, вольфрам стоит немалых денег. За килограмм просят не меньше 50-ти долларов на оптовом рынке. В год мировая промышленность затрачивает 30 тысяч тонн элемента №74. Более 90% поглощает металлургическая отрасль.

Только из вольфрама изготавливают контейнеры для хранения отходов ядерного производства. Металл не пропускает губительные лучи. Редкий элемент добавляют в сплавы для изготовления хирургических инструментов.

То, что не идет на металлургические цели, забирает химическая промышленность. Соединения вольфрама с фосфором, к примеру, — основа лаков и красок. Они не разрушаются, не тускнеют от солнечных лучей.

А раствор вольфромата натрия не поддается влаге и огню. Становится ясно, чем пропитывают водонепроницаемые и огнеупорные ткани для костюмов водолазов и пожарных.

Месторождения вольфрама

В России несколько месторождений вольфрама. Они расположены на Алтае, Дальнем Востоке, Северном Кавказе, Чукотки и в Бурятии. За пределами страны металл добывают в Австралии, США, Боливии, Португалии, Южной Кореи и КНР.

В Поднебесной даже есть легенда о молодом исследователе, который приехал в Китай искать оловянный камень. Студент поселился в одном из домов Пекина.

После бесплодных поисков, парень любил послушать рассказы дочери хозяина жилища. В один из вечеров она поведала историю темных камней, из которых была сложена домашняя печь. Оказалось, что глыбы падают со скалы на задний двор строения. Так, студент не нашел , зато, отыскал вольфрам.

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

СЕВЕРСКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ – филиал

федерального государственного автономного образовательного учреждения

высшего профессионального образования

«Национальный исследовательский ядерный университет «МИФИ»

Кафедра ХиТМСЭ

ВОЛЬФРАМ

реферат по дисциплине

«Избранные главы по химии элементов»

Студент гр. Д- 143

Андросов В. О.

«____»___________ 2014 г.

Проверил

доцент кафедры ХиТМСЭ

Безрукова С.А.

«____»_________ 2014 г.

Северск 2014

Введение

История происхождения названия

Получение

Физические свойства

Химические свойства

1. Применение

   1. Металлический вольфрам

      Соединения вольфрама

Биологическая роль

Заключение

Список литературы

Введение

Вольфра́м – химический элемент с атомным номером 74 в Периодической системе химических элементов Д. И. Менделеева, обозначается символом W (лат. Wolframium). При нормальных условиях представляет собой твёрдый блестящий серебристо-серый переходный металл.

Вольфрам – самый тугоплавкий из металлов. Более высокую температуру плавления имеет только неметаллический элемент – углерод. При стандартных условиях химически стоек.

История происхождения названия

Название Wolframium перешло на элемент с минерала вольфрамит, известного ещё в XVI в. под названием «волчья пена» – «Spuma lupi» на латыни, или «Wolf Rahm» по-немецки. Название было связано с тем, что вольфрам, сопровождая оловянные руды, мешал выплавке олова, переводя его в пену шлаков («пожирает олово как волк овцу»).

В настоящее время в США, Великобритании и Франции для вольфрама используют название «tungsten» (швед. tung sten – «тяжелый камень»).

В 1781 году знаменитый шведский химик Шееле, обрабатывая азотной кислотой минерал шеелит, получил жёлтый «тяжёлый камень» (триоксид вольфрама). В 1783 году испанские химики братья Элюар сообщили о получении из саксонского минерала вольфрамита как растворимой в аммиаке жёлтой окиси нового металла, так и самого металла. При этом один из братьев, Фаусто, был в Швеции в 1781 году и общался с Шееле. Шееле не претендовал на открытие вольфрама, а братья Элюар не настаивали на своём приоритете.

Получение

Сырьём для получения Вольфрама служат вольфрамитовые и шеелитовые концентраты (50-60% WO 3).

Из концентратов непосредственно выплавляют ферровольфрам (сплав железа с 65-80% Вольфрама), используемый в производстве стали; для получения Вольфрама, его сплавов и соединений из концентрата выделяют вольфрамовый ангидрид.

В промышленности применяют несколько способов получения WО 3:

1. Шеелитовые концентраты разлагают в автоклавах раствором соды при 180-200°С (получают технический раствор вольфрамата натрия) или соляной кислотой (получают техническую вольфрамовую кислоту):

1. CaWO 4 (тв) +Na 2 CO 3 (ж) = Na 2 WO 4 (ж) + CaCO 3 (тв)

2. CaWO 4 (тв) + 2 НCl(ж) = H 2 WO 4 (тв) +СаCl 2 (р-р).

Вольфрамитовые концентраты разлагают либо спеканием с содой при 800-900°С с последующим выщелачиванием Na 2 WO 4 водой, либо обработкой при нагревании раствором едкого натра. При разложении щелочными агентами (содой или едким натром) образуется раствор Na 2 WO 4 , загрязнённый примесями. После их отделения из раствора выделяют H 2 WO 4 . Для получения более грубых, легко фильтруемых и отмываемых осадков вначале из раствора Na 2 WO 4 осаждают CaWO 4 , который затем разлагают соляной кислотой. Высушенная H 2 WO 4 содержит 0,2 – 0,3% примесей.

Прокаливанием H 2 WO 4 при 700-800°С получают WO 3 , а уже из него – твёрдые сплавы.

2. Для производства металлического Вольфрама H 2 WO 4 дополнительно очищают аммиачным способом – растворением в аммиаке и кристаллизацией паравольфрамата аммония 5(NH 4) 2 O·12WO 3 ·nH 2 O. Прокаливание этой соли даёт чистый WO 3 .

3. Порошок Вольфрама получают восстановлением WO 3 водородом (а в производстве твёрдых сплавов – также и углеродом) в трубчатых электрических печах при 700-850°С. Компактный металл получают из порошка металлокерамическим методом, то есть прессованием в стальных пресс-формах под давлением 3000-5000 (кг*с/см 2)и термической обработкой спрессованных заготовок – штабиков. Последнюю стадию термической обработки – нагрев примерно до 3000°С проводят в специальных аппаратах непосредственно пропусканием электрического тока через штабик в атмосфере водорода. В результате получают Вольфрам, хорошо поддающийся обработке давлением (ковке, волочению, прокатке и т. д.) при нагревании.

Физические свойства

Вольфрам – блестящий светло-серый металл, имеющий самые высокие доказанные температуры плавления и кипения (предполагается, что сиборгий ещё более тугоплавок, но пока что об этом твёрдо утверждать нельзя – время существования сиборгия очень мало). Температура плавления – 3695 K (3422 °C), кипит при 5828 K (5555 °C). Плотность чистого вольфрама составляет 19,25 г/см³. Обладает парамагнитными свойствами. Твёрдость по Бринеллю 488 кг/мм², удельное электрическое сопротивление при 20 °C – 55·10−9 Ом·м, при 2700 °C – 904·10−9 Ом·м. Хорошо поддаётся ковке и может быть вытянут в тонкую нить.

Химические свойства

Имеет валентность II, III и VI. Наиболее устойчив VI валентный вольфрам. II, III валентные соединения вольфрама неустойчивы и практического значения не имеют.

В обычных условиях Вольфрам химически стоек. При 400-500°С окисляется на воздухе до WO 3 . Пары воды интенсивно окисляют его выше 600°С до WO 3 . Галогены, сера, углерод, кремний, бор взаимодействуют с Вольфрамом при высоких температурах (фтор с порошкообразным вольфрамом – при комнатной). С водородом Вольфрам не реагирует вплоть до температуры плавления; с азотом выше 1500°С образует нитрид. При обычных условиях Вольфрам стоек к соляной, серной, азотной и плавиковой кислотам, а также к царской водке; при 100°С слабо взаимодействует с ними; быстро растворяется в смеси плавиковой и азотной кислот.

В растворах щелочей при нагревании Вольфрам растворяется слегка, а в расплавленных щелочах при доступе воздуха или в присутствии окислителей – быстро; при этом образуются вольфраматы.

Вольфрам образует четыре оксида:

высший – WO 3 (вольфрамовый ангидрид),

низший – WO 2 и

два промежуточных W 10 О 29 и W 4 O 11 .

Вольфрамовый ангидрид – кристаллический порошок лимонно-жёлтого цвета, растворяющийся в растворах щелочей с образованием вольфраматов. При его восстановлении водородом последовательно образуются низшие оксиды и вольфрам.

Вольфрамовому ангидриду соответствует вольфрамовая кислота H 2 WO 4 – желтый порошок, практически не растворимый в воде и в кислотах. При ее взаимодействии с растворами щелочей и аммиака образуются растворы вольфраматов. При 188°С Н 2 WО 4 разлагается с образованием WO 3 и воды.

С хлором вольфрам образует ряд хлоридов и оксихлоридов. Наиболее важные из них: WCl 6 (tпл 275°С, tкип 348°C) и WO 2 Cl 2 (tпл 266°С, выше 300°С сублимирует), получаются при действии хлора на вольфрамовый ангидрид в присутствии угля.

С серой вольфрам образует два сульфида WS 2 и WS 3 .

Карбиды вольфрама WC (tпл2900°C) и W 2 C (tпл 2750°С) – твердые тугоплавкие соединения; получаются при взаимодействии Вольфрама с углеродом при 1000-1500°С

Изотопы

Природный вольфрам состоит из пяти изотопов (180 W, 182 W, 183 W, 184 W и 186 W). Искусственно созданы и идентифицированы ещё 30 радионуклидов (таблица 1). В 2003 открыта чрезвычайно слабая радиоактивность природного вольфрама (примерно два распада на грамм элемента в год), обусловленная α-активностью 180 W, имеющего период полураспада 1,8×10 18 лет

Таблица 1.

Символ нуклида			Масса изотопа (а. е. м.)	Период полураспада(T 1/2 )		Спини чётность ядра
	Энергия возбуждения
				1,2·10 18 лет
				стабилен
				стабилен
				стабилен
				стабилен

Применение

Вольфрам долгое время не находил практического применения. И только в конце XIX века замечательные свойства этого металла стали использоваться в промышленности. В настоящее время около 80% добываемого вольфрама применяется в вольфрамовых сталях, около 15% вольфрама используют для производства твёрдых сплавов. Важной областью применения чистого вольфрама и чистых сплавов из него – является электротехническая промышленность, где он используется при изготовлении нитей накаливания электрических ламп, для деталей радиоламп и рентгеновских трубок, автомобильного и тракторного электрооборудования, электродов для контактной, атомно-водородной и аргоно-дуговой сварки, нагревателей для электропечей и др. Соединения вольфрама нашли применение в производстве огнестойких, водоустойчивых и утяжелённых тканей, как катализаторы в химической промышленности.

Металлический вольфрам

Ценность вольфрама особенно повышает его способность образовывать сплавы с различными металлами – железом, никелем, хромом, кобальтом, молибденом, которые в различных количествах входят в состав стали. Вольфрам, добавленный в небольших количествах к стали, вступает в реакции с содержащимися в ней вредными примесями серы, фосфора, мышьяка и нейтрализует их отрицательное влияние. В результате сталь с добавкой вольфрама получает высокую твёрдость, тугоплавкость, упругость и устойчивость против кислот.

Всем известно высокое качество клинков из дамасской стали, в которой содержится несколько процентов примеси вольфрама. Ещё в. 1882 году вольфрам стали использовать при изготовлении пуль. В орудийной стали, бронебойных снарядах также содержится вольфрам.

Сталь с присадкой вольфрама идёт на изготовление прочных рессор автомобилей и железнодорожных вагонов, пружин и ответственных деталей различных механизмов. Рельсы, изготовленные из вольфрамовой стали, выдерживают большие нагрузки, и срок их службы значительно дольше, чем рельсов из обычных сортов стали. Замечательным свойством стали с добавкой 91.8% вольфрама является её способность к самозакаливанию, то есть при увеличении нагрузок и температуры эта сталь становится ещё прочнее. Это свойство явилось основанием для изготовления целой серии инструментов из так называемой «быстрорежущей инструментальной стали». Применение резцов из неё позволило в своё время в несколько раз увеличить скорость обработки деталей на металлорежущих станках.

И все же инструменты, изготовленные из быстрорежущей стали, по скорости резания в 35 раз уступают инструментам из твёрдых сплавов. К их числу относятся соединения вольфрама с углеродом (карбиды) и бором (бориды). Эти сплавы по твёрдости близки к алмазам. Если условная твёрдость самого твёрдого из всех веществ – алмаза, выражается 10 баллами (по шкале Мооса), то твёрдость карбида вольфрама – 9,8. К числу сверхтвёрдых сплавов относится и широко известный сплав углерода с вольфрамом и добавкой кобальта – победит. Сам победит вышел из употребления, но это название сохранилось применительно к целой группе твёрдых сплавов. В машиностроительной промышленности из твёрдых сплавов изготавливают также штампы для кузнечных прессов. Они изнашиваются примерно в тысячу раз медленнее стальных.

Особенно важной и интересной областью применения вольфрама является изготовление элементов накала (нитей) электрических ламп накаливания. Для изготовления нитей электроламп используют чистый вольфрам. Свет, излучаемый раскалённой нитью вольфрама, близок к дневному. А количество света, излучаемое лампой с вольфрамовой нитью, в несколько раз превышает излучение ламп из нитей, изготовленных из других металлов (осмия, тантала). Световое излучение (световая отдача) электроламп с вольфрамовой нитью в 10 раз выше, чем у ранее применявшихся ламп с угольной нитью. Яркость свечения, долговечность, экономичность в потреблении электроэнергии, небольшие затраты металла и простота изготовления электрических ламп с вольфрамовой нитью обеспечили им самое широкое применение при освещении.

Широкие возможности применения вольфрама обнаружились в результате открытия, сделанного известным американским физиком Робертом Уильямсом Вудом. В одном из опытов Р. Вуд обратил внимание на то, что свечение вольфрамовой нити с торцовой части катодной трубки его конструкции продолжается и после отключения электродов от аккумулятора. Это настолько поразило его современников, что Р. Вуда стали называть чародеем. Исследования показали, что вокруг нагретой вольфрамовой нити происходит термическая диссоциация молекул водорода они распадаются на отдельные атомы. После отключения энергии атомы водорода снова соединяются в молекулы, и при этом выделяется большое количество тепловой энергии, достаточное, чтобы раскалить тонкую вольфрамовую нить и вызвать её свечение. На этом эффекте разработан новый вид сварки металлов – атомно-водородный, давший возможность сваривать различные стали, алюминий, медь и латунь в тонких листах с получением чистого и ровного шва. Металлический вольфрам при этом используется в качестве электродов. Вольфрамовые электроды применяются также и при более широко распространённой аргоно-дуговой сварке.

В химической промышленности вольфрамовая проволока, очень стойкая против кислот и щелочей, применяется для изготовления сеток различных фильтров. Вольфрам нашёл применение также как катализатор, с его помощью изменяют скорость химических реакций в технологическом процессе. Группа вольфрамовых соединений в промышленности и лабораторных условиях используется как реактивы для определения белка и других органических и неорганических соединений.

Соединения вольфрама

Триоксид вольфрама (WO 3) применяется для получения карбидов и галогенидов вольфрама, как жёлтый пигмент при окраске изделий из стекла и керамики. Является катализатором гидрогенизации и крекинга углеводородов.

Вольфрамовая кислота (H 2 WO 4) применяется как протрава и краситель в текстильной промышленности. Вольфрамовая кислота является промежуточным продуктом в производстве вольфрама.

Карбид вольфрама (WC) активно применяется в технике для изготовления инструментов, требующих высокой твёрдости и коррозионной стойкости, а также для износостойкой наплавки деталей, работающих в условиях интенсивного абразивного изнашивания с умеренными ударными нагрузками. Этот материал находит применение в изготовлении различных резцов, абразивных дисков, свёрл, фрез, долот для бурения и другого режущего инструмента. Марка твёрдого сплава, известная как «победит», на 90% состоит из карбида вольфрама.

–(Wolframium), W – химический элемент 6 (VIb) группы периодической системы Д.И.Менделеева, атомный номер 74, атомная масса 183,85. Известно 33 изотопа вольфрама: от 158 W до 190 W. В природе обнаружено пять изотопов, три из которых являются стабильными: 180 W (доля среди природных изотопов 0,120%), 182 W (26,498%), 186 W (28,426%), а другие два слабо радиоактивны: 183 W (14,314%, Т ½ = 1,1·10 17 лет), 184 W (30,642%, Т ½ = 3·10 17 лет). Конфигурация электронной оболочки – 4f 14 5d 4 6s 2 . Наиболее характерна степень окисления +6. Известны соединения со степенями окисления вольфрама +5, +4, +3, +2 и 0.

Еще в 14–16 вв. горняки и металлурги в Рудных горах Саксонии отмечали, что некоторые руды нарушали процесс восстановления оловянного камня (минерала касситерита, SnO 2) и приводили к зашлаковыванию расплавленного металла. На профессиональном языке того времени этот процесс характеризовали так: «Эти руды вырывают олово и пожирают его, как волк пожирает овцу». Рудокопы дали этой «надоедливой» породе названия «Wolfert» и «Wolfrahm», что в переводе означает «волчья пена» или «пена в пасти у разъяренного волка». Немецкий химик и металлург Георг Агрикола в своем фундаментальном труде Двенадцать книг о металлах (1556) приводит латинское название этого минерала – Spuma Lupi, или Lupus spuma, которое по существу представляет собой кальку с народного немецкого названия.

В 1779 Питер Вульф (Peter Wulf) исследовал минерал, сейчас называемый вольфрамитом (FeWO 4 ·x MnWO 4), и пришел к выводу, что тот должен содержать неизвестное ранее вещество. В 1783 в Испании братья д”Эльгуйяр (Juan Jose и Fausto D”Elhuyar de Suvisa) при помощи азотной кислоты выделили из этого минерала «кислую землю» – желтый осадок оксида неизвестного металла, растворимый в аммиачной воде. В минерале также были обнаружены оксиды железа и марганца. Хуан и Фаусто прокалили «землю» с древесным углем и получили металл, который они предложили называть «вольфрамом», а сам минерал – «вольфрамитом». Таким образом, испанские химики д”Эльгуйяр первыми опубликовали сведения об обнаружении нового элемента.

Позже стало известно, что впервые оксид вольфрама был обнаружен не в «пожирателе олова» – вольфрамите, а в другом минерале.

В 1758 шведский химик и минералог Аксель Фредрик Кронштедт (Axel Fredrik Cronstedt) открыл и описал необычайно тяжелый минерал (CaWO 4 , названный в последствии шеелитом), который назвал Tung Sten, что по-шведски означает «тяжелый камень». Кронштедт был убежден, что этот минерал содержит новый, еще не открытый, элемент.

В 1781 великий шведский химик Карл Шееле разложил «тяжелый камень» азотной кислотой, обнаружив при этом, помимо соли кальция, «желтую землю», не похожую на белую «молибденовую землю», впервые выделенную им же три года назад. Интересно, что один из братьев д”Эльгуйяр работал в то время в его лаборатории. Шееле назвал металл «tungsten», по названию минерала, из которого был впервые выделен желтый оксид. Так у одного и того же элемента появилось два названия.

В 1821 фон Леонард предложил называть минерал CaWO 4 шеелитом.

Название вольфрам можно найти у Ломоносова ; Соловьев и Гесс (1824) называют его волчец, Двигубский (1824) – вольфрамий.

Еще в начале 20 в. во Франции, Италии и Англо-Саксонских странах элемент «вольфрам» обозначали как Tu (от tungsten). Лишь в середине прошлого столетия утвердился современный символ W.

Вольфрам в природе. Типы месторождений. Вольфрам – довольно редкий элемент, его кларк (процентное содержание в земной коре) составляет 1,3·10 –4 % (57-е место среди химических элементов).

Вольфрам встречается, главным образом, в виде вольфраматов железа и марганца или кальция, а иногда свинца, меди, тория и редкоземельных элементов.

Наиболее распространенный минерал вольфрамит представляет собой твердый раствор вольфраматов железа и марганца (Fe, Mn)WO 4 . Это тяжелые твердые кристаллы цвета от коричневого до черного, в зависимости от того, какой элемент преобладает в их составе. Если больше марганца (Mn:Fe > 4:1), то кристаллы черные, если же преобладает железо (Fe:Mn > 4:1) – коричневые. Первый минерал называют гюбнеритом, второй – ферберит. Вольфрамит парамагнитен и хорошо проводит электрический ток.

Из других минералов вольфрама промышленное значение имеет шеелит – вольфрамат кальция CaWO 4 . Он образует блестящие, как стекло, кристаллы светло-желтого, иногда почти белого цвета. Шеелит не магнитится, но обладает другой характерной особенностью – способностью к люминесценции. Если его осветить ультрафиолетовыми лучами, он флуоресцирует в темноте ярко-синим цветом. Примесь молибдена меняет окраску свечения шеелита: она становится бледно-синей, а иногда даже кремовой. Это свойство шеелита, используемое в геологической разведке, служит поисковым признаком, позволяющим обнаружить залежи минерала.

Как правило месторождения вольфрамовых руд связаны с областями распространения гранитов. Крупные кристаллы вольфрамита или шеелита – большая редкость. Обычно минералы лишь вкраплены в древние гранитные породы. Средняя концентрация вольфрама в них всего 1–2%, поэтому извлекать его довольно трудно. Всего известно около 15 собственных минералов вольфрама. Среди них расоит и штольцит, представляющие собой две различные кристаллические модификации вольфрамата свинца PbWO 4 . Другие минералы являются продуктами разложения или вторичными формами обычных минералов – вольфрамита и шеелита, например, вольфрамовая охра и гидротунгстит, являющийся гидратированным оксидом вольфрама, образовавшимся из вольфрамита; русселит – минерал, содержащий оксиды висмута и вольфрама. Единственный неоксидный минерал вольфрама – тунгстенит WS 2 , основные запасы которого сосредоточены в США. Обычно содержание вольфрама в разрабатываемых месторождениях лежит в пределах от 0,3 до 1,0% WO 3 .

Все вольфрамовые месторождения имеют магматическое или гидротермальное происхождение. В процессе охлаждения магмы происходит дифференциальная кристаллизация, поэтому шеелит и вольфрамит часто обнаруживаются в виде жил, там, где магма проникала в трещины земной коры. Большая часть вольфрамовых месторождений сосредоточена в молодых горных цепях – Альпах, Гималаях и Тихоокеанском поясе. По данным Американской геологической службы за 2003 (U.S. Geological Surveys) в Китае находится порядка 62% мировых запасов вольфрама. Значительные залежи этого элемента разведаны также в США (Калифорния, Колорадо), Канаде, России, Южной Корее, Боливии, Бразилии, Австралии и Португалии.

Мировые запасы вольфрамовых руд оцениваются в 2,9·106 тонн в пересчете на металл. Наибольшими запасами обладает Китай (1,8·106 тонн), второе место делят Канада и Россия (2,6·105 и 2,5·105 тонн соответственно). На третьем месте находятся США (1,4·105 тонн), однако сейчас почти все американские месторождения законсервированы. Среди остальных стран весомыми запасами обладают Португалия (запасы 25 000 т), Северная Корея (35 000 т), Боливия (53 000 т) и Австрия (10 000 т).

Ежегодная мировая добыча вольфрамовых руд составляет 5,95·10 4 тонн в пересчете на металл, из которых 49,5·10 4 тонн (83%) извлекается в Китае. В России добывается 3400 тонн, в Канаде – 3000 тонн.

На Кинг-Айленде в Австралии добывается 2000–2400 тонн вольфрамовой руды в год. В Австрии шеелит добывается в Альпах (провинции Зальцбург и Штайермарк). В северо-восточной Бразилии разрабатывается совместное месторождение вольфрама, золота и висмута (шахты Канунг и месторождение Кальзас в Юконе) с предполагаемым запасом золота 1 млн. унций и 30 000 т оксида вольфрама. Мировым лидером в разработке вольфрамового сырья является Китай (месторождения Жианьши (60% китайской добычи вольфрама), Хуньань (20%), Юннань (8%), Гуаньдонь (6%), Гуаньжи и Внутренняя Монголия (2% каждое) и другие). Объемы ежегодной добычи в Португалии (месторождение Панасхира) оцениваются в 720 т вольфрама в год. В России основные месторождения вольфрамовых руд расположены в двух регионах: на Дальнем Востоке (Лермонтовское месторождение, 1700 т концентрата в год) и на Северном Кавказе (Кабардино-Балкария, Тырныауз). Завод в Нальчике перерабатывает руду в оксид вольфрама и паравольфрамат аммония.

Крупнейшим потребителем вольфрама является Западная Европа – ее доля на мировом рынке составляет 30%. По 25% от общего потребления приходится на Северную Америку и Китай, а 12–13% на долю Японии. Спрос на вольфрам в странах СНГ оценивается в 3000 тонн металла в год.

Более половины (58%) всего потребляемого металла используется в производстве карбида вольфрама, почти четверть (23%) – в виде различных сплавов и сталей. На изготовление вольфрамового «проката» (нитей для ламп накаливания, электрических контактов и т.д.) приходится 8% произведенного вольфрама, а оставшиеся 9% используются при получении пигментов и катализаторов.

Переработка вольфрамового сырья. Первичная руда содержит около 0,5% оксида вольфрама. После флотации и отделения немагнитных компонентов остается порода, содержащая порядка 70% WO 3 . Затем обогащенная руда (и окисленный лом вольфрама) выщелачивается с помощью карбоната или гидроксида натрия: 4FeWO 4 + O 2 + 4Na 2 CO 3 = 4NaWO 4 + 2Fe 2 O 3 + 4CO 2 + O 2 + 6Na 2 CO 3 = 6Na 2 WO 4 + 2Mn 3 O 4 + 6CO 2 WO 3 + Na 2 CO 3 = Na 2 WO 4 + CO 2

WO 3 + 2NaOH = Na 2 WO 4 + H 2 O

Na 2 WO 4 + CaCl 2 = 2NaCl + CaWO 4

Ї .

Полученный раствор освобождается от механических примесей, а затем подвергается переработке. Первоначально осаждается вольфрамат кальция с последующим его разложением соляной кислотой и растворением образовавшегося WO 3 в водном аммиаке. Иногда очистку первичного вольфрамата натрия осуществляют с помощью ионообменных смол. Конечный продукт процесса – паравольфрамат аммония:

CaWO 4 + 2HCl = H 2 WO 4

Ї + CaCl 2

H 2 WO 4 = WO 3 + H 2 O

WO 3 + 2NH 3 · H 2 O (конц .) = (NH 4) 2 WO 4 + H 2 O

12(NH 4) 2 WO 4 + 14HCl (

оч . разб .) = (NH 4) 10 H 2 W 12 O 42 + 14NH 4 Cl + 6H 2 O Другим способом выделения вольфрама из обогащенной руды является обработка хлором или хлороводородом. Этот метод основан на относительно низкой температуре кипения хлоридов и оксохлоридов вольфрама (300° С). Способ применяется для получения особо чистого вольфрама.

Вольфрамитовый концентрат может быть сплавлен непосредственно с углем или коксом в камере с электрической дугой. При этом получают ферровольфрам, который используется при изготовлении сплавов в сталелитейной промышленности. Чистый концентрат шеелита также может быть добавлен в расплав стали.

Около 30% мирового потребления вольфрама обеспечивается за счет переработки вторичного сырья. Загрязненный лом карбида вольфрама, стружки, опилки и остатки порошкового вольфрама окисляются и переводятся в паравольфрамат аммония. Лом быстрорежущих сталей утилизируют в производстве этих же сталей (до 60–70% всего расплава). Лом вольфрама из ламп накаливания, электродов и химических реактивов практически не перерабатывается.

Основным промежуточным продуктом в производстве вольфрама является паравольфрамат аммония (NH 4) 10 W 12 O 41 · 5H 2 O. Он является и основным транспортируемым соединением вольфрама. Прокаливая паравольфрамат аммония, получают оксид вольфрама(VI), который затем обрабатывают водородом при 700–1000° С и получают порошок металлического вольфрама. Спеканием его с углеродным порошком при 900–2200° С (процесс цементации) получают карбид вольфрама.

В 2002 цена паравольфрамата аммония – основного коммерческого соединения вольфрама – составляла около 9000 долл. за тонну в пересчете на металл. В последнее время появилась тенденция к снижению цен на вольфрамовую продукцию вследствие большого предложения со стороны Китая и стран бывшего СССР.

В России вольфрамовые продукты производят: Скопинский гидрометаллургический завод «Металлург» (Рязанская область, вольфрамовый концентрат и ангидрид), Владикавказский Завод «Победит» (Северная Осетия, вольфрамовый порошок и слитки), Нальчикский Гидрометаллургический завод (Кабардино-Балкария, металлический вольфрам, карбид вольфрама), Кировградский завод твердых сплавов (Свердловская область, карбид вольфрама, вольфрамовый порошок), Электросталь (Московская область, паравольфрамат аммония, карбид вольфрама), Челябинский Электрометаллургический завод (ферровольфрам).

Свойства простого вещества. Металлический вольфрам имеет светло-серый цвет. После углерода у него самая высокая температура плавления среди всех простых веществ. Ее значение определено в пределах 3387–3422° С. У вольфрама – превосходные механические качества при высоких температурах и наименьший коэффициент расширения среди всех металлов. Температура кипения 5400–5700° С. Вольфрам – один из наиболее тяжелых металлов с плотностью 19250 кг/м 3 . Электропроводность вольфрама при 0° C – величина порядка 28% от электропроводности серебра, являющегося наиболее электропроводящим металлом. Чистый вольфрам довольно легко поддается обработке, однако обычно он содержит примеси углерода и кислорода, что и придает металлу известную всем твердость.

Вольфрам обладает очень высоким модулем растяжения и сжатия, очень высоким сопротивлением температурной ползучести, высокой тепло- и электропроводностью, высоким коэффициентом электронной эмиссии, который может быть еще улучшен сплавлением вольфрама с некоторыми оксидами металлов.

Вольфрам химически стоек. Соляная, серная, азотная, фтороводородная кислоты, царская водка, водный раствор гидроксида натрия, аммиак (до 700° С), ртуть и пары ртути, воздух и кислород (до 400° С), вода, водород, азот, угарный газ (до 800° С), хлороводород (до 600° С) на вольфрам не действуют. С вольфрамом реагируют аммиак в смеси с пероксидом водорода, жидкая и кипящая сера , хлор (свыше 250° С), сероводород в условиях температуры красного каления, горячая царская водка, смесь фтористоводородной и азотной кислот, расплавы нитрата, нитрита, хлората калия, диоксида свинца, нитрита натрия, горячая азотная кислота, фтор, бром , йод . Карбид вольфрама образуется при взаимодействии углерода с вольфрамом при температуре выше 1400° С, оксид – при взаимодействии с водяным паром и диоксидом серы (при температуре красного каления), углекислым газом (выше 1200° С), оксидами алюминия, магния и тория.

Свойства важнейших соединений вольфрама. Среди важнейших соединений вольфрама – его оксид, хлорид, карбид и паравольфрамат аммония.

Оксид вольфрама(VI) WO 3 – кристаллическое вещество светло-желтого цвета, при нагревании становящееся оранжевым, температура плавления 1473° С, кипения – 1800° С. Соответствующая ему вольфрамовая кислота неустойчива, в водном растворе в осадок выпадает дигидрат, теряющий одну молекулу воду при 70–100° С, а вторую – при 180–350° С. При реакции WO 3 со щелочами образуются вольфраматы.

Анионы вольфрамовых кислот склонны к образованию полисоединений. При реакции с концентрированными кислотами образуются смешанные ангидриды:

12WO 3 + H 3 PO 4 (кип ., конц .) = H 3 При взаимодействии оксида вольфрама с металлическим натрием образуется нестехиометрический вольфрамат натрия, носящий название «вольфрамовая бронза»:

WO 3 + x Na = Na x WO 3

При восстановлении оксида вольфрама водородом в момент выделения образуются гидратированные оксиды со смешанной степенью окисления – «вольфрамовые сини» WO 3–n (OH) n , n = 0,5–0,1.

® («синь»), W 2 O 5 (OH) (коричн.)

Оксид вольфрама(VI) полупродукт в производстве вольфрама и его соединений. Является компонентом некоторых промышленно важных катализаторов гидрирования и пигментов для керамики.

Высший хлорид вольфрама WCl 6 образуется при взаимодействии оксида вольфрама (или металлического вольфрама) с хлором (так же как и с фтором) или тетрахлоридом углерода. Он отличается от других соединений вольфрама низкой температурой кипения (347° С). По своей химической природе хлорид является хлорангидридом вольфрамовой кислоты, поэтому при взаимодействии с водой образуются неполные хлорангидриды, при взаимодействии со щелочами – соли. В результате восстановления хлорида вольфрама алюминием в присутствии монооксида углерода образуется карбонил вольфрама:

WCl 6 + 2Al + 6CO =

Ї + 2AlCl 3 (в эфире)

Карбид вольфрама WC получается при взаимодействии порошкового вольфрама с углем в восстановительной атмосфере. Твердость, сравнимая с алмазом, определяет сферу его применения.

Вольфрамат аммония (NH 4) 2 WO 4 устойчив только в аммиачном растворе. В разбавленной соляной кислоте в осадок выпадает паравольфрамат аммония (NH 4) 10 H 2 W 12 O 42 , являющийся основным полупродуктом вольфрама на мировом рынке. Паравольфрамат аммония легко разлагается при нагревании:

(NH 4) 10 H 2 W 12 O 42 = 10NH 3 + 12WO 3 + 6H 2 O (400 – 500° C)

Применение вольфрама. Применение чистого металла и вольфрамсодержащих сплавов основано, главным образом, на их тугоплавкости, твердости и химической стойкости. Чистый вольфрам используется для изготовления нитей электрических ламп накаливания и электронно-лучевых трубок, в производстве тиглей для испарения металлов, в контактах автомобильных распределителей зажигания, в мишенях рентгеновских трубок; в качестве обмоток и нагревательных элементов электрических печей и как конструкционный материал для космических и других аппаратов, эксплуатируемых при высоких температурах. Быстрорежущие стали (17,5–18,5% вольфрама), стеллит (на основе кобальта с добавлением Cr, W, С), хасталлой (нержавеющая сталь на основе Ni) и многие другие сплавы содержат вольфрам. Основой при производстве инструментальных и жаропрочных сплавов является ферровольфрам (68–86% W, до 7% Mo и железо), легко получающийся прямым восстановлением вольфрамитового или шеелитового концентратов. «Победит» – очень твердый сплав, содержащий 80–87% вольфрама, 6–15% кобальта, 5–7% углерода, незаменим в обработке металлов, в горной и нефтедобывающей промышленности.

Вольфраматы кальция и магния широко используются во флуоресцентных устройствах, другие соли вольфрама используются в химической и дубильной промышленности. Дисульфид вольфрама представляет собой сухую высокотемпературную смазку, стабильную до 500° С. Вольфрамовые бронзы и другие соединения элемента применяются в изготовлении красок. Многие соединения вольфрама являются отличными катализаторами.

Долгие годы с момента открытия вольфрам оставался лабораторной редкостью, лишь в 1847 Оксланд получил патент на производство вольфрамата натрия, вольфрамовой кислоты и вольфрама из касситерита (оловянного камня). Второй патент, полученный Оксландом в 1857, описывал производство железо-вольфрамовых сплавов, которые составляют основу современных быстрорежущих сталей.

В середине 19 в. предпринимались первые попытки использовать вольфрам в производстве стали, однако долгое время не удавалось внедрить эти разработки в промышленность из-за высокой цены на металл. Возросшая потребность в легированных и высокопрочных сталях привела к запуску производства быстрорежущих сталей на фирме «Вифлеемская Сталь» (Bethlehem Steel). Образцы этих сплавов были впервые представлены в 1900 на Всемирной выставке в Париже.

Технология изготовления вольфрамовых нитей и ее история. Объемы производства вольфрамовой проволоки имеют небольшую долю среди всех отраслей применения вольфрама, но развитие технологии ее получения сыграло ключевую роль в развитии порошковой металлургии тугоплавких соединений.

С 1878, когда Свон продемонстрировал в Ньюкастле изобретенные им восьми- и шестнадцатисвечевые угольные лампы, шел поиск более подходящего материала для изготовления нитей накаливания. Первая угольная лампа обладала эффективностью всего 1 люмен/ватт, которая была увеличена в следующие 20 лет модификацией методов обработки угля в два с половиной раза. К 1898 светоотдача таких лампочек составляла 3 люмен/ватт. Угольные нити в те времена нагревались пропусканием электрического тока в атмосфере паров тяжелых углеводородов. При пиролизе последних образующийся углерод заполнял поры и неровности нити, придавая ей яркий металлический блеск.

В конце 19 в. фон Вельсбах впервые изготовил металлическую нить для ламп накаливания. Он сделал ее из осмия (Т пл = 2700° С). Осмиевые нити обладали эффективностью 6 люмен/ватт, однако, осмий – редкий и чрезвычайно дорогой элемент платиновой группы, поэтому широкого применения в изготовлении бытовых устройств не нашел. Тантал с температурой плавления 2996° С широко использовался в виде вытянутой проволоки с 1903 по 1911 благодаря работам фон Болтона из фирмы Сименс и Хальске. Эффективность танталовых ламп составляла 7 люмен/ватт.

Вольфрам начал применяться в лампах накаливания в 1904 и вытеснил в этом качестве все остальные металлы к 1911. Обычная лампа накаливания с вольфрамовой нитью обладает свечением 12 люмен/ватт, а лампы, работающие под высоким напряжением – 22 люмен/ватт. Современные флуоресцентные лампы с вольфрамовым катодом имеют эффективность порядка 50 люмен/ватт.

В 1904 на фирме «Сименс-Хальске» попытались применить разработанный для тантала процесс волочения проволоки для более тугоплавких металлов, таких как вольфрам и торий. Жесткость и недостаток ковкости вольфрама не позволили гладко провести процесс. Тем не менее, позже, в 1913–1914, было показано, что расплавленный вольфрам может быть раскатан и вытянут с использованием процедуры частичного восстановления. Электрическую дугу пропускали между вольфрамовым стержнем и частично расплавленной вольфрамовой капелькой, помещенной в графитовый тигель, покрытый изнутри вольфрамовым порошком и находящийся в атмосфере водорода. Тем самым были получены небольшие капли расплавленного вольфрама, около 10 мм в диаметре и 20–30 мм в длину. Хотя и с трудом, но с ними уже можно было работать.

В те же годы Юст и Ханнаман запатентовали процесс изготовления вольфрамовых нитей. Тонкий металлический порошок смешивался с органическим связующим, полученная паста пропускалась через фильеры и нагревалась в специальной атмосфере для удаления связующего, при этом получалась тонкая нить чистого вольфрама.

В 1906–1907 был разработан хорошо известный процесс экструзии, применявшийся до начала 1910-х. Черный вольфрамовый порошок очень тонкого помола смешивался с декстрином или крахмалом до образования пластичной массы. Гидравлическим давлением эта масса продавливалась через тонкие алмазные сита. Получающаяся таким образом нить оказывалась достаточно прочной для того, чтобы быть намотанной на катушки и высушенной. Далее нити разрезались на «шпильки», которые нагревались в атмосфере инертного газа до температуры красного каления для удаления остатков влаги и легких углеводородов. Каждая «шпилька» закреплялась в зажиме и нагревалась в атмосфере водорода до яркого свечения пропусканием электрического тока. Это приводило к окончательному удалению нежелательных примесей. При высоких температурах отдельные маленькие частицы вольфрама сплавляются и образуют однородную твердую металлическую нить. Эти нити эластичны, хотя и хрупки.

В начале 20 в. Юст и Ханнаман разработали другой процесс, отличающийся своей оригинальностью. Угольная нить диаметром 0,02 мм покрывалась вольфрамом путем накаливания в атмосфере водорода и паров гексахлорида вольфрама. Покрытая таким образом нить нагревалась до яркого свечения в водороде при пониженном давлении. При этом вольфрамовая оболочка и углеродное ядро полностью сплавлялись друг с другом, образуя карбид вольфрама. Получающаяся нить имела белый цвет и была хрупкой. Далее нить нагревалась в токе водорода, который взаимодействовал с углеродом, оставляя компактную нить из чистого вольфрама. Нити обладали теми же характеристиками, что и полученные в процессе экструзии.

В 1909 американцу Кулиджу удалось получить ковкий вольфрам без применения наполнителей, а лишь с помощью разумной температурной и механической обработки. Основная проблема в получении вольфрамовой проволоки заключалась в быстром окислении вольфрама при высоких температурах и наличии зернистой структуры в получающемся вольфраме, которая приводила к его хрупкости.

Современное производство вольфрамовой проволоки является сложным и точным технологическим процессом. Исходным сырьем служит порошковый вольфрам, получаемый восстановлением паравольфрамата аммония.

Вольфрамовый порошок, применяемый для производства проволоки, должен иметь высокую чистоту. Обычно смешивают порошки вольфрама различного происхождения, чтобы усреднить качество металла. Смешиваются они в мельницах и во избежание окисления нагретого трением металла в камеру пропускают поток азота. Затем порошок прессуется в стальных пресс-формах на гидравлических или пневматических прессах (5–25 кг/мм 2). В случае использования загрязненных порошков, прессовка получается хрупкой, и для устранения этого эффекта добавляется полностью окисляемое органическое связующее. На следующей стадии производится предварительное спекание штабиков. При нагревании и охлаждении прессовок в потоке водорода их механические свойства улучшаются. Прессовки еще остаются достаточно хрупкими, и их плотность составляет 60–70% от плотности вольфрама, поэтому штабики подвергают высокотемпературному спеканию. Штабик зажимается между контактами, охлаждаемыми водой, и в атмосфере сухого водорода через него пропускается ток для нагрева его почти до температуры плавления. За счет нагревания вольфрам спекается и его плотность возрастает до 85–95% от кристаллического, в то же время увеличиваются размеры зерен, растут кристаллы вольфрама. Затем следует ковка при высокой (1200–1500° С) температуре. В специальном аппарате штабики пропускаются через камеру, которая сдавливается молотом. За одно пропускание диаметр штабика уменьшается на 12%. При ковке кристаллы вольфрама удлиняются, создается фибриллярная структура. После ковки следует протяжка проволоки. Стержни смазываются и пропускаются через сита из алмаза или карбида вольфрама. Степень вытяжки зависит от назначения получаемых изделий. Диаметр получаемой проволоки составляет около 13 мкм.

Биологическая роль вольфрама ограничена. Его сосед по группе молибден является незаменимым в ферментах, обеспечивающих связывание атмосферного азота. Ранее вольфрам использовался в биохимических исследованиях только как антагонист молибдена, т.е. замена молибдена на вольфрам в активном центре фермента приводила к его дезактивации. Ферменты, напротив, дезактивирующиеся при замене вольфрама на молибден, обнаружены в термофильных микроорганизмах. Среди них формиатдегидрогеназы, альдегид-ферредоксин-оксидоредуктазы; формальдегид-ферредо-ксин-оксидоредуктаза; ацетиленгидратаза; редуктаза карбоновой кислоты. Структуры некоторых из этих ферментов, например, альдегид-ферредоксин-оксидоредуктазы сейчас определены.

Тяжелые последствия воздействия вольфрама и его соединений на человека не выявлены. При длительном воздействии больших доз вольфрамовой пыли может возникнуть пневмокониоз, заболевание, вызываемое всеми тяжелыми порошками, попадающими в легкие. Наиболее частые симптомы этого синдрома – кашель, нарушения дыхания, атопическая астма, изменения в легких, проявление которых уменьшается после прекращения контакта с металлом.

Материалы в Интернете: http://minerals.usgs.gov/minerals/pubs/commodity/tungsten/

Юрий Крутяков

ЛИТЕРАТУРА Колин Дж. Смителлс Вольфрам , М. , Металлургиздат, 1958
Агте К., Вацек И. Вольфрам и молибден , М., Энергия, 1964
Фигуровский Н.А. Открытие элементов и происхождение их назван ий. М., Наука, 1970
Популярная библиотека химических элементов . М., Наука, 1983
US Geological Survey Minerals Yearbook 2002
Львов Н.П., Носиков А.Н., Антипов А.Н. Вольфрамосодержащие ферменты , т. 6, 7. Биохимия , 2002

Содержание статьи

ВОЛЬФРАМ –(Wolframium), W – химический элемент 6 (VIb) группы периодической системы Д.И.Менделеева, атомный номер 74, атомная масса 183,85. Известно 33 изотопа вольфрама: от 158 W до 190 W. В природе обнаружено пять изотопов, три из которых являются стабильными: 180 W (доля среди природных изотопов 0,120%), 182 W (26,498%), 186 W (28,426%), а другие два слабо радиоактивны: 183 W (14,314%, Т ½ = 1,1·10 17 лет), 184 W (30,642%, Т ½ = 3·10 17 лет). Конфигурация электронной оболочки – 4f 14 5d 4 6s 2 . Наиболее характерна степень окисления +6. Известны соединения со степенями окисления вольфрама +5, +4, +3, +2 и 0.

Еще в 14–16 вв. горняки и металлурги в Рудных горах Саксонии отмечали, что некоторые руды нарушали процесс восстановления оловянного камня (минерала касситерита, SnO 2) и приводили к зашлаковыванию расплавленного металла. На профессиональном языке того времени этот процесс характеризовали так: «Эти руды вырывают олово и пожирают его, как волк пожирает овцу». Рудокопы дали этой «надоедливой» породе названия «Wolfert» и «Wolfrahm», что в переводе означает «волчья пена» или «пена в пасти у разъяренного волка». Немецкий химик и металлург Георг Агрикола в своем фундаментальном труде Двенадцать книг о металлах (1556) приводит латинское название этого минерала – Spuma Lupi, или Lupus spuma, которое по существу представляет собой кальку с народного немецкого названия.

В 1779 Питер Вульф (Peter Wulf) исследовал минерал, сейчас называемый вольфрамитом (FeWO 4 ·x MnWO 4), и пришел к выводу, что тот должен содержать неизвестное ранее вещество. В 1783 в Испании братья д”Эльгуйяр (Juan Jose и Fausto D”Elhuyar de Suvisa) при помощи азотной кислоты выделили из этого минерала «кислую землю» – желтый осадок оксида неизвестного металла, растворимый в аммиачной воде. В минерале также были обнаружены оксиды железа и марганца. Хуан и Фаусто прокалили «землю» с древесным углем и получили металл, который они предложили называть «вольфрамом», а сам минерал – «вольфрамитом». Таким образом, испанские химики д”Эльгуйяр первыми опубликовали сведения об обнаружении нового элемента.

Позже стало известно, что впервые оксид вольфрама был обнаружен не в «пожирателе олова» – вольфрамите, а в другом минерале.

В 1758 шведский химик и минералог Аксель Фредрик Кронштедт (Axel Fredrik Cronstedt) открыл и описал необычайно тяжелый минерал (CaWO 4 , названный в последствии шеелитом), который назвал Tung Sten, что по-шведски означает «тяжелый камень». Кронштедт был убежден, что этот минерал содержит новый, еще не открытый, элемент.

В 1781 великий шведский химик Карл Шееле разложил «тяжелый камень» азотной кислотой, обнаружив при этом, помимо соли кальция, «желтую землю», не похожую на белую «молибденовую землю», впервые выделенную им же три года назад. Интересно, что один из братьев д”Эльгуйяр работал в то время в его лаборатории. Шееле назвал металл «tungsten», по названию минерала, из которого был впервые выделен желтый оксид. Так у одного и того же элемента появилось два названия.

В 1821 фон Леонард предложил называть минерал CaWO 4 шеелитом.

Название вольфрам можно найти у Ломоносова; Соловьев и Гесс (1824) называют его волчец, Двигубский (1824) – вольфрамий.

Еще в начале 20 в. во Франции, Италии и Англо-Саксонских странах элемент «вольфрам» обозначали как Tu (от tungsten). Лишь в середине прошлого столетия утвердился современный символ W.

Вольфрам в природе. Типы месторождений.

Вольфрам – довольно редкий элемент, его кларк (процентное содержание в земной коре) составляет 1,3·10 –4 % (57-е место среди химических элементов).

Вольфрам встречается, главным образом, в виде вольфраматов железа и марганца или кальция, а иногда свинца, меди, тория и редкоземельных элементов.

Наиболее распространенный минерал вольфрамит представляет собой твердый раствор вольфраматов железа и марганца (Fe, Mn)WO 4 . Это тяжелые твердые кристаллы цвета от коричневого до черного, в зависимости от того, какой элемент преобладает в их составе. Если больше марганца (Mn:Fe > 4:1), то кристаллы черные, если же преобладает железо (Fe:Mn > 4:1) – коричневые. Первый минерал называют гюбнеритом, второй – ферберит. Вольфрамит парамагнитен и хорошо проводит электрический ток.

Из других минералов вольфрама промышленное значение имеет шеелит – вольфрамат кальция CaWO 4 . Он образует блестящие, как стекло, кристаллы светло-желтого, иногда почти белого цвета. Шеелит не магнитится, но обладает другой характерной особенностью – способностью к люминесценции. Если его осветить ультрафиолетовыми лучами, он флуоресцирует в темноте ярко-синим цветом. Примесь молибдена меняет окраску свечения шеелита: она становится бледно-синей, а иногда даже кремовой. Это свойство шеелита, используемое в геологической разведке, служит поисковым признаком, позволяющим обнаружить залежи минерала.

Как правило месторождения вольфрамовых руд связаны с областями распространения гранитов. Крупные кристаллы вольфрамита или шеелита – большая редкость. Обычно минералы лишь вкраплены в древние гранитные породы. Средняя концентрация вольфрама в них всего 1–2%, поэтому извлекать его довольно трудно. Всего известно около 15 собственных минералов вольфрама. Среди них расоит и штольцит, представляющие собой две различные кристаллические модификации вольфрамата свинца PbWO 4 . Другие минералы являются продуктами разложения или вторичными формами обычных минералов – вольфрамита и шеелита, например, вольфрамовая охра и гидротунгстит, являющийся гидратированным оксидом вольфрама, образовавшимся из вольфрамита; русселит – минерал, содержащий оксиды висмута и вольфрама. Единственный неоксидный минерал вольфрама – тунгстенит WS 2 , основные запасы которого сосредоточены в США. Обычно содержание вольфрама в разрабатываемых месторождениях лежит в пределах от 0,3 до 1,0% WO 3 .

Все вольфрамовые месторождения имеют магматическое или гидротермальное происхождение. В процессе охлаждения магмы происходит дифференциальная кристаллизация, поэтому шеелит и вольфрамит часто обнаруживаются в виде жил, там, где магма проникала в трещины земной коры. Большая часть вольфрамовых месторождений сосредоточена в молодых горных цепях – Альпах, Гималаях и Тихоокеанском поясе. По данным Американской геологической службы за 2003 (U.S. Geological Surveys) в Китае находится порядка 62% мировых запасов вольфрама. Значительные залежи этого элемента разведаны также в США (Калифорния, Колорадо), Канаде, России, Южной Корее, Боливии, Бразилии, Австралии и Португалии.

Мировые запасы вольфрамовых руд оцениваются в 2,9·106 тонн в пересчете на металл. Наибольшими запасами обладает Китай (1,8·106 тонн), второе место делят Канада и Россия (2,6·105 и 2,5·105 тонн соответственно). На третьем месте находятся США (1,4·105 тонн), однако сейчас почти все американские месторождения законсервированы. Среди остальных стран весомыми запасами обладают Португалия (запасы 25 000 т), Северная Корея (35 000 т), Боливия (53 000 т) и Австрия (10 000 т).

Ежегодная мировая добыча вольфрамовых руд составляет 5,95·10 4 тонн в пересчете на металл, из которых 49,5·10 4 тонн (83%) извлекается в Китае. В России добывается 3400 тонн, в Канаде – 3000 тонн.

На Кинг-Айленде в Австралии добывается 2000–2400 тонн вольфрамовой руды в год. В Австрии шеелит добывается в Альпах (провинции Зальцбург и Штайермарк). В северо-восточной Бразилии разрабатывается совместное месторождение вольфрама, золота и висмута (шахты Канунг и месторождение Кальзас в Юконе) с предполагаемым запасом золота 1 млн. унций и 30 000 т оксида вольфрама. Мировым лидером в разработке вольфрамового сырья является Китай (месторождения Жианьши (60% китайской добычи вольфрама), Хуньань (20%), Юннань (8%), Гуаньдонь (6%), Гуаньжи и Внутренняя Монголия (2% каждое) и другие). Объемы ежегодной добычи в Португалии (месторождение Панасхира) оцениваются в 720 т вольфрама в год. В России основные месторождения вольфрамовых руд расположены в двух регионах: на Дальнем Востоке (Лермонтовское месторождение, 1700 т концентрата в год) и на Северном Кавказе (Кабардино-Балкария, Тырныауз). Завод в Нальчике перерабатывает руду в оксид вольфрама и паравольфрамат аммония.

Крупнейшим потребителем вольфрама является Западная Европа – ее доля на мировом рынке составляет 30%. По 25% от общего потребления приходится на Северную Америку и Китай, а 12–13% на долю Японии. Спрос на вольфрам в странах СНГ оценивается в 3000 тонн металла в год.

Более половины (58%) всего потребляемого металла используется в производстве карбида вольфрама, почти четверть (23%) – в виде различных сплавов и сталей. На изготовление вольфрамового «проката» (нитей для ламп накаливания, электрических контактов и т.д.) приходится 8% произведенного вольфрама, а оставшиеся 9% используются при получении пигментов и катализаторов.

Переработка вольфрамового сырья.

Первичная руда содержит около 0,5% оксида вольфрама. После флотации и отделения немагнитных компонентов остается порода, содержащая порядка 70% WO 3 . Затем обогащенная руда (и окисленный лом вольфрама) выщелачивается с помощью карбоната или гидроксида натрия:

4FeWO 4 + O 2 + 4Na 2 CO 3 = 4NaWO 4 + 2Fe 2 O 3 + 4CO 2

6MnWO 4 + O 2 + 6Na 2 CO 3 = 6Na 2 WO 4 + 2Mn 3 O 4 + 6CO 2

WO 3 + Na 2 CO 3 = Na 2 WO 4 + CO 2

WO 3 + 2NaOH = Na 2 WO 4 + H 2 O

Na 2 WO 4 + CaCl 2 = 2NaCl + CaWO 4 Ї .

Полученный раствор освобождается от механических примесей, а затем подвергается переработке. Первоначально осаждается вольфрамат кальция с последующим его разложением соляной кислотой и растворением образовавшегося WO 3 в водном аммиаке. Иногда очистку первичного вольфрамата натрия осуществляют с помощью ионообменных смол. Конечный продукт процесса – паравольфрамат аммония:

CaWO 4 + 2HCl = H 2 WO 4 Ї + CaCl 2

H 2 WO 4 = WO 3 + H 2 O

WO 3 + 2NH 3 · H 2 O (конц.) = (NH 4) 2 WO 4 + H 2 O

12(NH 4) 2 WO 4 + 14HCl (оч.разб.) = (NH 4) 10 H 2 W 12 O 42 + 14NH 4 Cl + 6H 2 O

Другим способом выделения вольфрама из обогащенной руды является обработка хлором или хлороводородом. Этот метод основан на относительно низкой температуре кипения хлоридов и оксохлоридов вольфрама (300° С). Способ применяется для получения особо чистого вольфрама.

Вольфрамитовый концентрат может быть сплавлен непосредственно с углем или коксом в камере с электрической дугой. При этом получают ферровольфрам, который используется при изготовлении сплавов в сталелитейной промышленности. Чистый концентрат шеелита также может быть добавлен в расплав стали.

Около 30% мирового потребления вольфрама обеспечивается за счет переработки вторичного сырья. Загрязненный лом карбида вольфрама, стружки, опилки и остатки порошкового вольфрама окисляются и переводятся в паравольфрамат аммония. Лом быстрорежущих сталей утилизируют в производстве этих же сталей (до 60–70% всего расплава). Лом вольфрама из ламп накаливания, электродов и химических реактивов практически не перерабатывается.

Основным промежуточным продуктом в производстве вольфрама является паравольфрамат аммония (NH 4) 10 W 12 O 41 · 5H 2 O. Он является и основным транспортируемым соединением вольфрама. Прокаливая паравольфрамат аммония, получают оксид вольфрама(VI), который затем обрабатывают водородом при 700–1000° С и получают порошок металлического вольфрама. Спеканием его с углеродным порошком при 900–2200° С (процесс цементации) получают карбид вольфрама.

В 2002 цена паравольфрамата аммония – основного коммерческого соединения вольфрама – составляла около 9000 долл. за тонну в пересчете на металл. В последнее время появилась тенденция к снижению цен на вольфрамовую продукцию вследствие большого предложения со стороны Китая и стран бывшего СССР.

В России вольфрамовые продукты производят: Скопинский гидрометаллургический завод «Металлург» (Рязанская область, вольфрамовый концентрат и ангидрид), Владикавказский Завод «Победит» (Северная Осетия, вольфрамовый порошок и слитки), Нальчикский Гидрометаллургический завод (Кабардино-Балкария, металлический вольфрам, карбид вольфрама), Кировградский завод твердых сплавов (Свердловская область, карбид вольфрама, вольфрамовый порошок), Электросталь (Московская область, паравольфрамат аммония, карбид вольфрама), Челябинский Электрометаллургический завод (ферровольфрам).

Свойства простого вещества.

Металлический вольфрам имеет светло-серый цвет. После углерода у него самая высокая температура плавления среди всех простых веществ. Ее значение определено в пределах 3387–3422° С. У вольфрама – превосходные механические качества при высоких температурах и наименьший коэффициент расширения среди всех металлов. Температура кипения 5400–5700° С. Вольфрам – один из наиболее тяжелых металлов с плотностью 19250 кг/м 3 . Электропроводность вольфрама при 0° C – величина порядка 28% от электропроводности серебра, являющегося наиболее электропроводящим металлом. Чистый вольфрам довольно легко поддается обработке, однако обычно он содержит примеси углерода и кислорода, что и придает металлу известную всем твердость.

Вольфрам обладает очень высоким модулем растяжения и сжатия, очень высоким сопротивлением температурной ползучести, высокой тепло- и электропроводностью, высоким коэффициентом электронной эмиссии, который может быть еще улучшен сплавлением вольфрама с некоторыми оксидами металлов.

Вольфрам химически стоек. Соляная, серная, азотная, фтороводородная кислоты, царская водка, водный раствор гидроксида натрия, аммиак (до 700° С), ртуть и пары ртути, воздух и кислород (до 400° С), вода, водород, азот, угарный газ (до 800° С), хлороводород (до 600° С) на вольфрам не действуют. С вольфрамом реагируют аммиак в смеси с пероксидом водорода, жидкая и кипящая сера, хлор (свыше 250° С), сероводород в условиях температуры красного каления, горячая царская водка, смесь фтористоводородной и азотной кислот, расплавы нитрата, нитрита, хлората калия, диоксида свинца, нитрита натрия, горячая азотная кислота, фтор, бром, йод. Карбид вольфрама образуется при взаимодействии углерода с вольфрамом при температуре выше 1400° С, оксид – при взаимодействии с водяным паром и диоксидом серы (при температуре красного каления), углекислым газом (выше 1200° С), оксидами алюминия, магния и тория.

Свойства важнейших соединений вольфрама.

Среди важнейших соединений вольфрама – его оксид, хлорид, карбид и паравольфрамат аммония.

Оксид вольфрама(VI) WO 3 – кристаллическое вещество светло-желтого цвета, при нагревании становящееся оранжевым, температура плавления 1473° С, кипения – 1800° С. Соответствующая ему вольфрамовая кислота неустойчива, в водном растворе в осадок выпадает дигидрат, теряющий одну молекулу воду при 70–100° С, а вторую – при 180–350° С. При реакции WO 3 со щелочами образуются вольфраматы.

Анионы вольфрамовых кислот склонны к образованию полисоединений. При реакции с концентрированными кислотами образуются смешанные ангидриды:

12WO 3 + H 3 PO 4 (кип., конц.) = H 3

При взаимодействии оксида вольфрама с металлическим натрием образуется нестехиометрический вольфрамат натрия, носящий название «вольфрамовая бронза»:

WO 3 + x Na = Na x WO 3

При восстановлении оксида вольфрама водородом в момент выделения образуются гидратированные оксиды со смешанной степенью окисления – «вольфрамовые сини» WO 3–n (OH) n , n = 0,5–0,1.

WO 3 + Zn + HCl ® («синь»), W 2 O 5 (OH) (коричн.)

Оксид вольфрама(VI) полупродукт в производстве вольфрама и его соединений. Является компонентом некоторых промышленно важных катализаторов гидрирования и пигментов для керамики.

Высший хлорид вольфрама WCl 6 образуется при взаимодействии оксида вольфрама (или металлического вольфрама) с хлором (так же как и с фтором) или тетрахлоридом углерода. Он отличается от других соединений вольфрама низкой температурой кипения (347° С). По своей химической природе хлорид является хлорангидридом вольфрамовой кислоты, поэтому при взаимодействии с водой образуются неполные хлорангидриды, при взаимодействии со щелочами – соли. В результате восстановления хлорида вольфрама алюминием в присутствии монооксида углерода образуется карбонил вольфрама:

WCl 6 + 2Al + 6CO = Ї + 2AlCl 3 (в эфире)

Карбид вольфрама WC получается при взаимодействии порошкового вольфрама с углем в восстановительной атмосфере. Твердость, сравнимая с алмазом, определяет сферу его применения.

Вольфрамат аммония (NH 4) 2 WO 4 устойчив только в аммиачном растворе. В разбавленной соляной кислоте в осадок выпадает паравольфрамат аммония (NH 4) 10 H 2 W 12 O 42 , являющийся основным полупродуктом вольфрама на мировом рынке. Паравольфрамат аммония легко разлагается при нагревании:

(NH 4) 10 H 2 W 12 O 42 = 10NH 3 + 12WO 3 + 6H 2 O (400 – 500° C)

Применение вольфрама.

Применение чистого металла и вольфрамсодержащих сплавов основано, главным образом, на их тугоплавкости, твердости и химической стойкости. Чистый вольфрам используется для изготовления нитей электрических ламп накаливания и электронно-лучевых трубок, в производстве тиглей для испарения металлов, в контактах автомобильных распределителей зажигания, в мишенях рентгеновских трубок; в качестве обмоток и нагревательных элементов электрических печей и как конструкционный материал для космических и других аппаратов, эксплуатируемых при высоких температурах. Быстрорежущие стали (17,5–18,5% вольфрама), стеллит (на основе кобальта с добавлением Cr, W, С), хасталлой (нержавеющая сталь на основе Ni) и многие другие сплавы содержат вольфрам. Основой при производстве инструментальных и жаропрочных сплавов является ферровольфрам (68–86% W, до 7% Mo и железо), легко получающийся прямым восстановлением вольфрамитового или шеелитового концентратов. «Победит» – очень твердый сплав, содержащий 80–87% вольфрама, 6–15% кобальта, 5–7% углерода, незаменим в обработке металлов, в горной и нефтедобывающей промышленности.

Вольфраматы кальция и магния широко используются во флуоресцентных устройствах, другие соли вольфрама используются в химической и дубильной промышленности. Дисульфид вольфрама представляет собой сухую высокотемпературную смазку, стабильную до 500° С. Вольфрамовые бронзы и другие соединения элемента применяются в изготовлении красок. Многие соединения вольфрама являются отличными катализаторами.

Долгие годы с момента открытия вольфрам оставался лабораторной редкостью, лишь в 1847 Оксланд получил патент на производство вольфрамата натрия, вольфрамовой кислоты и вольфрама из касситерита (оловянного камня). Второй патент, полученный Оксландом в 1857, описывал производство железо-вольфрамовых сплавов, которые составляют основу современных быстрорежущих сталей.

В середине 19 в. предпринимались первые попытки использовать вольфрам в производстве стали, однако долгое время не удавалось внедрить эти разработки в промышленность из-за высокой цены на металл. Возросшая потребность в легированных и высокопрочных сталях привела к запуску производства быстрорежущих сталей на фирме «Вифлеемская Сталь» (Bethlehem Steel). Образцы этих сплавов были впервые представлены в 1900 на Всемирной выставке в Париже.

Технология изготовления вольфрамовых нитей и ее история.

Объемы производства вольфрамовой проволоки имеют небольшую долю среди всех отраслей применения вольфрама, но развитие технологии ее получения сыграло ключевую роль в развитии порошковой металлургии тугоплавких соединений.

С 1878, когда Свон продемонстрировал в Ньюкастле изобретенные им восьми- и шестнадцатисвечевые угольные лампы, шел поиск более подходящего материала для изготовления нитей накаливания. Первая угольная лампа обладала эффективностью всего 1 люмен/ватт, которая была увеличена в следующие 20 лет модификацией методов обработки угля в два с половиной раза. К 1898 светоотдача таких лампочек составляла 3 люмен/ватт. Угольные нити в те времена нагревались пропусканием электрического тока в атмосфере паров тяжелых углеводородов. При пиролизе последних образующийся углерод заполнял поры и неровности нити, придавая ей яркий металлический блеск.

В конце 19 в. фон Вельсбах впервые изготовил металлическую нить для ламп накаливания. Он сделал ее из осмия (Т пл = 2700° С). Осмиевые нити обладали эффективностью 6 люмен/ватт, однако, осмий – редкий и чрезвычайно дорогой элемент платиновой группы, поэтому широкого применения в изготовлении бытовых устройств не нашел. Тантал с температурой плавления 2996° С широко использовался в виде вытянутой проволоки с 1903 по 1911 благодаря работам фон Болтона из фирмы Сименс и Хальске. Эффективность танталовых ламп составляла 7 люмен/ватт.

Вольфрам начал применяться в лампах накаливания в 1904 и вытеснил в этом качестве все остальные металлы к 1911. Обычная лампа накаливания с вольфрамовой нитью обладает свечением 12 люмен/ватт, а лампы, работающие под высоким напряжением – 22 люмен/ватт. Современные флуоресцентные лампы с вольфрамовым катодом имеют эффективность порядка 50 люмен/ватт.

В 1904 на фирме «Сименс-Хальске» попытались применить разработанный для тантала процесс волочения проволоки для более тугоплавких металлов, таких как вольфрам и торий. Жесткость и недостаток ковкости вольфрама не позволили гладко провести процесс. Тем не менее, позже, в 1913–1914, было показано, что расплавленный вольфрам может быть раскатан и вытянут с использованием процедуры частичного восстановления. Электрическую дугу пропускали между вольфрамовым стержнем и частично расплавленной вольфрамовой капелькой, помещенной в графитовый тигель, покрытый изнутри вольфрамовым порошком и находящийся в атмосфере водорода. Тем самым были получены небольшие капли расплавленного вольфрама, около 10 мм в диаметре и 20–30 мм в длину. Хотя и с трудом, но с ними уже можно было работать.

В те же годы Юст и Ханнаман запатентовали процесс изготовления вольфрамовых нитей. Тонкий металлический порошок смешивался с органическим связующим, полученная паста пропускалась через фильеры и нагревалась в специальной атмосфере для удаления связующего, при этом получалась тонкая нить чистого вольфрама.

В 1906–1907 был разработан хорошо известный процесс экструзии, применявшийся до начала 1910-х. Черный вольфрамовый порошок очень тонкого помола смешивался с декстрином или крахмалом до образования пластичной массы. Гидравлическим давлением эта масса продавливалась через тонкие алмазные сита. Получающаяся таким образом нить оказывалась достаточно прочной для того, чтобы быть намотанной на катушки и высушенной. Далее нити разрезались на «шпильки», которые нагревались в атмосфере инертного газа до температуры красного каления для удаления остатков влаги и легких углеводородов. Каждая «шпилька» закреплялась в зажиме и нагревалась в атмосфере водорода до яркого свечения пропусканием электрического тока. Это приводило к окончательному удалению нежелательных примесей. При высоких температурах отдельные маленькие частицы вольфрама сплавляются и образуют однородную твердую металлическую нить. Эти нити эластичны, хотя и хрупки.

В начале 20 в. Юст и Ханнаман разработали другой процесс, отличающийся своей оригинальностью. Угольная нить диаметром 0,02 мм покрывалась вольфрамом путем накаливания в атмосфере водорода и паров гексахлорида вольфрама. Покрытая таким образом нить нагревалась до яркого свечения в водороде при пониженном давлении. При этом вольфрамовая оболочка и углеродное ядро полностью сплавлялись друг с другом, образуя карбид вольфрама. Получающаяся нить имела белый цвет и была хрупкой. Далее нить нагревалась в токе водорода, который взаимодействовал с углеродом, оставляя компактную нить из чистого вольфрама. Нити обладали теми же характеристиками, что и полученные в процессе экструзии.

В 1909 американцу Кулиджу удалось получить ковкий вольфрам без применения наполнителей, а лишь с помощью разумной температурной и механической обработки. Основная проблема в получении вольфрамовой проволоки заключалась в быстром окислении вольфрама при высоких температурах и наличии зернистой структуры в получающемся вольфраме, которая приводила к его хрупкости.

Современное производство вольфрамовой проволоки является сложным и точным технологическим процессом. Исходным сырьем служит порошковый вольфрам, получаемый восстановлением паравольфрамата аммония.

Вольфрамовый порошок, применяемый для производства проволоки, должен иметь высокую чистоту. Обычно смешивают порошки вольфрама различного происхождения, чтобы усреднить качество металла. Смешиваются они в мельницах и во избежание окисления нагретого трением металла в камеру пропускают поток азота. Затем порошок прессуется в стальных пресс-формах на гидравлических или пневматических прессах (5–25 кг/мм 2). В случае использования загрязненных порошков, прессовка получается хрупкой, и для устранения этого эффекта добавляется полностью окисляемое органическое связующее. На следующей стадии производится предварительное спекание штабиков. При нагревании и охлаждении прессовок в потоке водорода их механические свойства улучшаются. Прессовки еще остаются достаточно хрупкими, и их плотность составляет 60–70% от плотности вольфрама, поэтому штабики подвергают высокотемпературному спеканию. Штабик зажимается между контактами, охлаждаемыми водой, и в атмосфере сухого водорода через него пропускается ток для нагрева его почти до температуры плавления. За счет нагревания вольфрам спекается и его плотность возрастает до 85–95% от кристаллического, в то же время увеличиваются размеры зерен, растут кристаллы вольфрама. Затем следует ковка при высокой (1200–1500° С) температуре. В специальном аппарате штабики пропускаются через камеру, которая сдавливается молотом. За одно пропускание диаметр штабика уменьшается на 12%. При ковке кристаллы вольфрама удлиняются, создается фибриллярная структура. После ковки следует протяжка проволоки. Стержни смазываются и пропускаются через сита из алмаза или карбида вольфрама. Степень вытяжки зависит от назначения получаемых изделий. Диаметр получаемой проволоки составляет около 13 мкм.

Биологическая роль вольфрама

ограничена. Его сосед по группе молибден является незаменимым в ферментах, обеспечивающих связывание атмосферного азота. Ранее вольфрам использовался в биохимических исследованиях только как антагонист молибдена, т.е. замена молибдена на вольфрам в активном центре фермента приводила к его дезактивации. Ферменты, напротив, дезактивирующиеся при замене вольфрама на молибден, обнаружены в термофильных микроорганизмах. Среди них формиатдегидрогеназы, альдегид-ферредоксин-оксидоредуктазы; формальдегид-ферредо-ксин-оксидоредуктаза; ацетиленгидратаза; редуктаза карбоновой кислоты. Структуры некоторых из этих ферментов, например, альдегид-ферредоксин-оксидоредуктазы сейчас определены.

Тяжелые последствия воздействия вольфрама и его соединений на человека не выявлены. При длительном воздействии больших доз вольфрамовой пыли может возникнуть пневмокониоз, заболевание, вызываемое всеми тяжелыми порошками, попадающими в легкие. Наиболее частые симптомы этого синдрома – кашель, нарушения дыхания, атопическая астма, изменения в легких, проявление которых уменьшается после прекращения контакта с металлом.

Материалы в Интернете: http://minerals.usgs.gov/minerals/pubs/commodity/tungsten/

Юрий Крутяков

Литература:

Колин Дж. Смителлс Вольфрам , М., Металлургиздат, 1958
Агте К. , Вацек И. Вольфрам и молибден , М., Энергия, 1964
Фигуровский Н.А. Открытие элементов и происхождение их назван ий. М., Наука, 1970
Популярная библиотека химических элементов . М., Наука, 1983
US Geological Survey Minerals Yearbook 2002
Львов Н.П., Носиков А.Н., Антипов А.Н. Вольфрамосодержащие ферменты , т. 6, 7. Биохимия, 2002

свойства и марки, области применения и производство тугоплавкого вольфрама, продукция

Свойства и марки вольфрама

Вольфрам имеет свои механические и физические свойства, а также несколько разновидностей марок.

К физическим свойствам относят:

• Коэффициент термического линейного расширения — 4,32*10 (-6) м/мК.
• Сопротивление электрическое — 5,5 мкОм*см.
• Теплопроводность — 129 Вт/(м*К).
• Теплоёмкость удельная — 0,147 Дж/(г*К).
• Температура кипения — 5900 градусов.
• Температура плавления — 3380 градусов.
• Плотность — 19,3 г/см3.
• Атомный диаметр — 0,274 нм.
• Атомная масса — 183,84 г/моль.
• Атомный номер — 74.

Механические свойства:

• Относительное удлинение — 0%.
• Временное сопротивление — 800−1100 МПа.
• Коэффициент Пуассона 0,29.
• Модуль сдвига — 151,0 ГПа.
• Модуль упругости — 415,0 ГПа.

Отличается этот металл маленькой скоростью испарения даже при 2 тыс. градусов и очень большой точкой кипения — 5900 градусов. Свойствами, которые ограничивают область использования этого материала, являются малое сопротивление окислению, высокая склонность к ломкости и высокая плотность. На вид он напоминает сталь. Используется для того, чтобы изготавливать сплавы высокой прочности. Обработать его можно только после нагревания. Температура нагрева зависит от того, какой именно метод обработки вы собираетесь проводить.

Вольфрам имеет такие марки:

1. МВ — сплав вольфрама и молибдена. Повышается прочность молибдена при сохранении пластичности после обжига.
2. ВРН — вольфрам без присадки. В нём допустимо повышенное содержание примесей.
3. ВР — сплав рения и вольфрама.
4. ВЛ, ВИ, ВТ — вольфрам с присадкой окиси лантана, иттрия и тория соответственно. Повышают эмиссионные свойства вольфрама.
5. ВМ — вольфрам с ториевой и кремнещелочной присадками. Повышает температуру рекристаллизации и прочность при высоких температурах.
6. ВА — вольфрам с алюминиевой и кремнещелочной присадками. Увеличивает температуру первичной рекристаллизации, формоустойчивость при больших температурах, а также прочность после отжига.
7. ВЧ — чистый без присадок.

Область применения

Из-за своих уникальных свойств вольфрам получил широкое применение. В промышленности он применяется в чистом виде и в сплавах.

Основными областями применения являются:

• Стали специальные. При производстве быстрорежущих сталей и для инструментальных сталей этот материал применяется в качестве легирующего элемента или же основного компонента. Из таких сталей производят штампы, пуансоны, фрезы, свёрла и прочие. Буква «Р» в названии сплава означает, что это быстрорежущая сталь, а буквы «К» или «М» — сталь легированная кобальтом или молибденом. Вольфрам ещё входит в состав сталей магнитных, которые подразделяются на вольфрам кобальтовые и вольфрамовые.
• Сплавы твёрдые на основе карбида вольфрама. Это соединение углерода и вольфрама. Он тугоплавкий, износостойкий и имеет высокую твёрдость. Из него изготавливают рабочие части буровых и режущих инструментов.
• Износостойкие и жаропрочные сплавы. В них использована тугоплавкость вольфрама. Наиболее распространёнными являются хромовые и кобальтовые соединения — стеллиты. Обычно их при помощи наплавки наносят на сильно изнашивающиеся машинные детали.
• Тяжёлые и контактные соединения. К ним относят сплавы вольфрама с серебром и медью. Это довольно эффективные контактные материалы для производства рабочих частей выключателей, рубильников, электродов для точечной сварки и прочих оборудований.
• Электроосветительная и электровакуумная техника. Вольфрам в виде разных кованых деталей, ленты или проволоки используют в производстве рентгенотехники, радиоэлектроники и электроламп. Это лучший материал для спиралей и нитей накаливания. Вольфрамовые прутки и проволоки служат для высокотемпературных печей электронагревателями. Эти электронагреватели могут работать в атмосфере инертного газа, водорода или вакуума.
• Сварочные электроды. Сварка является важной сферой для применения этого металла. Из него делают электроды для сварки дуговой, так как они неплавкие.

Вольфрам

Вольфрам считается самым тугоплавким из известных металлов. Впервые был получен в 18 веке, но промышленное использование началось гораздо позже, с развитием технологии производства.

Вольфрам

Основные характеристики

Как самый тугоплавкий металл, вольфрам имеет специфические свойства:

• Температура плавления вольфрама — примерно соответствует температуре солнечной короны — 3422 °С.
• Вместе с этим, плотность чистого вольфрама ставит его в один ряд с наиболее плотными металлами. Его плотность практически равна плотности золота — 19,25 г/см3.
• Теплопроводность вольфрама зависит от температуры и составляет от 0,31 кал/см·сек·°С при 20°С до 0,26 кал/см·сек·°С при 1300°С.
• Теплоемкость также близка к золоту и составляет 0.15·103 Дж/(кг·К).

Металл имеет кубическую объемноцентрированную кристаллическую решетку. Несмотря на высокую твердость, вольфрам в нагретом состоянии очень пластичен и ковок, что позволяет изготавливать из него тонкую проволоку, имеющую широкое применение.

Вольфрамовая проволока

Имеет серебристо-серый цвет, который не меняется на открытом воздухе, поскольку вольфраму присуща высокая химическая стойкость, а с кислородом он реагирует только при температуре выше красного каления.

Химические свойства элемента, как правило, начинают проявляться при нагреве выше нескольких сотен градусов.

В обычных условиях он не взаимодействует с большинством известных кислот, кроме смеси плавиковой и азотной кислот. В присутствии определенных окислителей может реагировать с расплавами щелочей.

При этом для начала реакции требуется нагрев до температуры 400 — 500 °С, а далее реакция идет бурно, с выделением тепла.

Некоторые соединения, особенно карбид вольфрама, обладают очень высокой твердостью и находят применение в металлургическом производстве для обработки твердых сплавов.

Приведенные характеристики вольфрама определяют специфику областей применения металла, как в чистом виде, так и в составе различных сплавов и химических соединений.

Вольфрам входит в состав многих жаростойких сплавов в качестве легирующей добавки для повышения твердости, температуры плавления и коррозионной стойкости.

Близость плотности и теплоемкости вольфрама и золота теоретически может служить для подделки золотых слитков, однако это легко можно выявить при измерении электрического сопротивления и при переплавке золотого слитка.

Получение вольфрама

В чистом, самородном виде металл в природе не встречается. Большинство месторождений образовано оксидами. соединений в пересчете на чистый металл в рудном месторождении составляет 0.2 — 2%. Химическая стойкость и высокая температура плавления допускают получение вольфрама из руды только при использовании специфических методик.

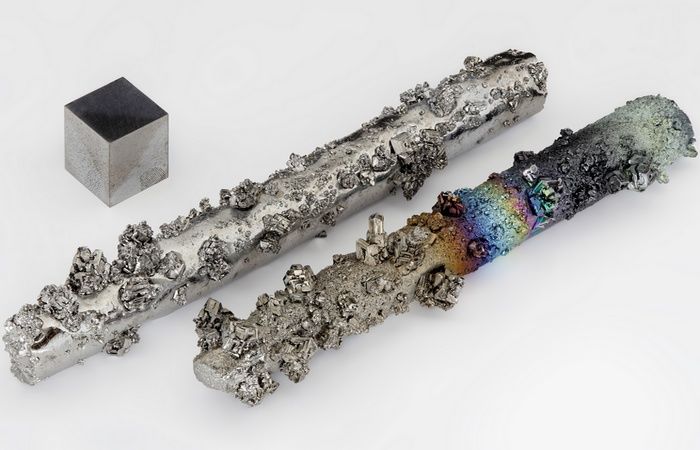

Вольфрамовые прутки

В основе большинства методов промышленного получения вольфрама лежит восстановление металла из его оксида. Первая стадия производства состоит в обогащении вольфрамосодержащей руды. Затем при помощи операций выщелачивания и восстановления получают оксид WO3, который восстанавливают до чистого металла в атмосфере водорода. Температура процесса составляет около 700 °С.

В результате реакции получается тонкодисперсный металлический порошок.

Высокая температура плавления не позволяет оформить металл в виде слитков, поэтому порошок вольфрама сначала прессуют под высоким давлением, а затем спекают в среде водорода, используя нагрев до температуры 1300 °С.

Через полученные бруски пропускают мощный электрический ток. В результате высокого переходного сопротивления между зернами металла происходит нагрев и плавление заготовки.

Очистку полученного слитка производят методом зонной плавки, подобно технологии получения сверхчистых полупроводников. Производство вольфрама по данной технология позволяет получить металл высокой степени чистоты без дополнительных операций очистки.

При производстве сплавов, все составляющие добавляются еще перед стадией прессования порошка, поскольку в дальнейшем это сделать уже невозможно. В процессе прессовки, спекания и дальнейшей обработки заготовки (прессование, прокатка) обеспечивается равномерное распределение примесей в сплаве.

Вольфрам

Обработка вольфрама производится при температурах около полутора тысяч градусов. При таком нагреве металл становится очень пластичным и допускает ковку, штамповку.

Тонкая проволока для спиралей ламп накаливания изготавливается методом волочения. При этом кристаллы металлы располагаются вдоль проволоки, повышая ее прочность.

Поскольку к спиралям ламп предъявляются высоки требования по однородности, вольфрамовый провод дополнительно подвергают операциям электрохимического полирования.

Применение вольфрама

Большинство областей применения вольфрама используют такие его качества, как высокая температура плавления, плотность и пластичность. Вольфрам незаменим в следующих областях:

• Чистый вольфрам, это единственный металл, который применяется в нитях накаливания осветительных ламп, радиолампах, кинескопах и прочих электровакуумных приборах;
• В чистом виде и в составе сплавов используется при производстве сердечников подкалиберных бронебойных снарядов и пуль;
• Высокая плотность вольфрама позволяет изготавливать роторы малогабаритных гироскопов ракетной техники и космических аппаратов;
• Изготовление неплавящихся электродов при аргонно-дуговой сварке;
• Устройства защиты от ионизирующих излучений из вольфрама эффективнее, чем традиционные свинцовые. Использование вольфрама экономически выгодно, несмотря на более высокую стоимость, чем у свинца. Это вызвано тем, что расход вольфрама при тождестве технических характеристик изделия намного меньше.
• Изделия из вольфрама не нуждаются в защите от коррозии благодаря низкой химической активности при нормальных температурных условиях.

Сверла из вольфрама

Соединения вольфрама с углеродом более известны как «победит». Их высокая твердость используется в режущих напайках металлообрабатывающих инструментов — резцов, сверл, фрез.

Инструменты с победитовыми напайками используются для обработки практически любых материалов, начиная от древесины, где почти не требуют периодической заточки, до любых пород камня. Для заточки победитовых инструментов требуются абразивы с самой высокой твердостью.

В полной мере этому соответствуют алмазные и эльборовые абразивы имеющие самую высокую твердость среди всех известных.

Победитовые напайки крепятся к рабочим кромкам инструмента при помощи пайки медью. В качестве флюса используется бура.

Карбид вольфрама используется в ювелирных изделиях, в частности, в кольцах. Высокая твердость материала позволяет сохранить блеск изделия в течение всего срока службы.

Победит изготавливают порошковым методом, используя для скрепления кристаллом карбида вольфрама кобальт.

Сплавы на основе вольфрама

Сплавы вольфрама возможно получить исключительно методом порошковой металлургии. Это вызвано большой разницей температур плавления входящих в состав сплава металлов.

Порошки исходных составляющих после смешивания прессуются, а затем подвергаются спеканию. В результате капиллярных сил более легкоплавкие металлы заполняют пространство между зернами вольфрама, образуя монолитный сплав.

На границах зерен образуются твердые растворы компонентов сплава.

Наибольшее распространение получили сплавы вольфрама с медью, железом и никелем. Самые распространенные сплавы ВНЖ и ВНМ включают в себя вольфрам — никель — железо и вольфрам — никель — медь.

Для достижения особых характеристик в состав могут входить также серебро, хром, кобальт и молибден.

Вольфрамовые сплавы находят применение для изготовления деталей и устройств, в которых важна высокая плотность при малых габаритных размерах. Это всевозможные противовесы, маховики, грузы центробежных регуляторов, сердечники пуль и снарядов.

Известно не очень много марок вольфрама. В первую очередь, это технически чистый вольфрам — ВЧ.

Используемые в промышленности марки вольфрама обычно включают в себя некоторые добавки. Материал, легированный лантаном, обозначается как ВЛ, иттрием — ВИ. Указанные легирующие добавки еще более улучшают механические и технологические качества металла.

Сплавы с рением — ВР5, ВР20 — используются в производстве высокотемпературных термопар.

Легирование торием повышает эмиссионные свойства вольфрама, что особенно важно при изготовлении катодов мощных электровакуумных ламп. Данная добавка также улучшает способность к зажиганию электрической дуги при аргонно-дуговой сварке.

Сплавы вольфрама с медью и серебром используются для изготовления контактов сильноточной коммутационной аппаратуры.

Медь и серебро при высокой электропроводности не обладают высокой механической прочностью. При прохождении высоких токов возможно расплавление контактных групп.

Контакты из вольфрамовых сплавов свободны от этих недостатков, не смотря на несколько большее электрическое сопротивление.

Высокая плотность сплавов позволят использовать их для изготовления контейнеров для хранения радиоактивных веществ, экранов для защиты от γ-излучения.

Источник: https://stankiexpert.ru/spravochnik/materialovedenie/volfram.html

Процесс производства тугоплавкого вольфрама

Этот материал относят к редким металлам. Для него характерны сравнительно небольшие объёмы потребления и производства, а также в земной коре малая распространённость. Никакой из редких металлов не получают восстановлением из сырья. Изначально оно перерабатывается в соединение химическое. А ещё любая редкометаллическая руда перед переработкой подвергается дополнительному обогащению.

Выделяют три главные стадии для получения редкого металла:

1. Разложение руды. Извлекаемый металл отделяется от основной массы перерабатываемого сырья. Он концентрируется в осадке или растворе.
2. Получение химического чистого соединения. Его выделение и очистка.
3. Из полученного соединения выделяют металл. Так получают чистые материалы без примесей.

В процессе получения вольфрама тоже есть несколько стадий. Исходное сырьё — шеелит и вольфрамит. Обычно в их составе содержится от 0,2 до 2% вольфрама.

1. Обогащение руды производится при помощи электростатической или магнитной сепарации, флотации, гравитации. В итоге получают концентрат вольфрамовый, который содержит примерно 55−65% ангидрида вольфрама. Контролируется в них и наличие примесей: висмута, сурьмы, меди, олова, мышьяка, серы, фосфора.
2. Получение вольфрамового ангидрида. Он является сырьём для изготовления вольфрама металлического или же его карбида. Для этого проводится ряд процедур, таких как: выщелачивание спёка и сплава, разложение концентратов, получение вольфрамовой технической кислоты и прочие. В результате этих действий должен получиться продукт, который будет содержать в себе 99,9% трехокиси вольфрама.
3. Получение порошка. В виде порошка чистый металл может быть получен из ангидрида. Для этого проводится восстановление углеродом или водородом. Углеродное восстановление проводится реже, потому что ангидрид насыщается карбидами и это приводит к хрупкости металла и ухудшению обработки. При получении порошка применяют специальные методы, которые позволяют контролировать форму и размер зёрен, гранулометрический и химический составы.
4. Получение вольфрама компактного. В основном он в виде слитков или штабиков является заготовкой для изготовления полуфабрикатов: ленты, прутков, проволоки и прочих.

Вольфрамовая продукция

Из вольфрама изготавливают многие необходимые для хозяйства предметы, такие как проволока, прутки и прочие.

Прутки

Одной из наиболее распространённой продукцией из этого тугоплавкого материала являются вольфрамовые прутки. Исходным материалом для его изготовления является штабик.

Чтобы из штабика получить пруток его подвергают ковке, используя ротационную ковочную машину.

Осуществляется ковка при нагревании, так как этот металл при комнатной температуре очень хрупкий. В ковке выделяют несколько этапов. На каждом последующем прутки получаются меньшего диаметра.

На первом этапе получаются прутки, которые будут иметь диаметр до 7 миллиметров, если штабик будет иметь длину от 10 до 15 сантиметров. Температура заготовки при ковке должна равняться 1450−1500 градусов. Нагревающим материалом обычно является молибден. После второго этапа прутки будут составлять в диаметре до 4,5 миллиметров. Температура штабика при её производстве примерно 1250−1300 градусов. На следующем этапе прутки будут иметь диаметр до 2,75 миллиметров.

Прутки марок ВЧ и ВА получают при более низких температурах, чем марок ВИ, ВЛ и ВТ.

Если заготовка была получена методом плавки, то горячая ковка не осуществляется. Связано это с тем, что такие слитки имеют крупнокристаллическую грубую структуру. При использовании горячей ковки могут появиться разрушения и трещины.

В этой ситуации вольфрамовые слитки подвергаются горячему двойному прессованию (приблизительная степень деформации 90%). Производится первое прессование при температурном режиме в 1800—1900 градусов, а второе — 1350−1500. После этого заготовки подвергаются горячей ковке для того, чтобы из них получить вольфрамовые прутки.

Эта продукция применяется во многих промышленных отраслях. Одна из наиболее распространённых — сварочные неплавящиеся электроды. Для них подойдут прутки, которые изготовлены из марок ВЛ, ВЛ и ВТ. В качестве нагревателей применяются прутки, изготовленные из марок МВ, ВР и В. А. Они применяются в печах, температура которых может достигать 3 тыс. градусов в вакууме, атмосфере инертного газа или водорода. Вольфрамовые прутки могут быть катодами газозарядных и электронных приборов, а также радиоламп.

Тяжелые вольфрамовые сплавы ВНЖ, ВНМ, ВНД-МП, ВД-МП

Вольфрам — самый тугоплавкий металл из известных человечеству.

Он также имеет очень высокую плотность, одну из самых высоких среди металлов, что, в свою очередь, наделяет вольфрам отличными радиационно-защитными свойствами.

Тугоплавкость и высокая плотность — эти два основных свойства и определили его чрезвычайную важность в современных технологиях и направления его использования.

Но современные направления науки и техники порой требуют от тугоплавких металлов, и в частности, от вольфрама, такой совокупности свойств, которую вольфрам в чистом виде не силах обеспечить. К примеру, часто возникает необходимость изготовления деталей очень сложной формы.

Вольфрам является довольно хрупким материалом при нормальных условиях, что делает его обработку затруднительной. Другой пример — высокая электропроводность при высоких температурах.

Электропроводность вольфрама не сравнится с электропроводностью меди, но при высоких температурах медные контакты использовать просто невозможно.

Вольфрам является тугоплавким металлом. У него есть свои разновидности марок, каждая из которых имеет особенности.

Этот элемент в периодической таблице Менделеева находится под 74 номером и имеет светло-серый цвет. Его температура плавления составляет 3380 градусов.

Основными его свойствами являются коэффициент линейного расширения, электрическое сопротивление, температура плавления и плотность.

Вольфрам имеет свои механические и физические свойства, а также несколько разновидностей марок.

К физическим свойствам относят:

• Коэффициент термического линейного расширения — 4,32*10 (-6) м/мК.
• Сопротивление электрическое — 5,5 мкОм*см.
• Теплопроводность — 129 Вт/(м*К).
• Теплоёмкость удельная — 0,147 Дж/(г*К).
• Температура кипения — 5900 градусов.
• Температура плавления — 3380 градусов.
• Плотность — 19,3 г/см3.
• Атомный диаметр — 0,274 нм.
• Атомная масса — 183,84 г/моль.
• Атомный номер — 74.

Механические свойства:

• Относительное удлинение — 0%.
• Временное сопротивление — 800−1100 МПа.
• Коэффициент Пуассона 0,29.
• Модуль сдвига — 151,0 ГПа.
• Модуль упругости — 415,0 ГПа.

Отличается этот металл маленькой скоростью испарения даже при 2 тыс. градусов и очень большой точкой кипения — 5900 градусов.

Свойствами, которые ограничивают область использования этого материала, являются малое сопротивление окислению, высокая склонность к ломкости и высокая плотность. На вид он напоминает сталь. Используется для того, чтобы изготавливать сплавы высокой прочности.

Обработать его можно только после нагревания. Температура нагрева зависит от того, какой именно метод обработки вы собираетесь проводить.

Вольфрам имеет такие марки:

1. МВ — сплав вольфрама и молибдена. Повышается прочность молибдена при сохранении пластичности после обжига.
2. ВРН — вольфрам без присадки. В нём допустимо повышенное содержание примесей.
3. ВР — сплав рения и вольфрама.
4. ВЛ, ВИ, ВТ — вольфрам с присадкой окиси лантана, иттрия и тория соответственно. Повышают эмиссионные свойства вольфрама.
5. ВМ — вольфрам с ториевой и кремнещелочной присадками. Повышает температуру рекристаллизации и прочность при высоких температурах.
6. ВА — вольфрам с алюминиевой и кремнещелочной присадками. Увеличивает температуру первичной рекристаллизации, формоустойчивость при больших температурах, а также прочность после отжига.
7. ВЧ — чистый без присадок.

Область применения

Из-за своих уникальных свойств вольфрам получил широкое применение. В промышленности он применяется в чистом виде и в сплавах.

Основными областями применения являются:

• Стали специальные. При производстве быстрорежущих сталей и для инструментальных сталей этот материал применяется в качестве легирующего элемента или же основного компонента. Из таких сталей производят штампы, пуансоны, фрезы, свёрла и прочие. Буква «Р» в названии сплава означает, что это быстрорежущая сталь, а буквы «К» или «М» — сталь легированная кобальтом или молибденом. Вольфрам ещё входит в состав сталей магнитных, которые подразделяются на вольфрам кобальтовые и вольфрамовые.
• Сплавы твёрдые на основе карбида вольфрама. Это соединение углерода и вольфрама. Он тугоплавкий, износостойкий и имеет высокую твёрдость. Из него изготавливают рабочие части буровых и режущих инструментов.
• Износостойкие и жаропрочные сплавы. В них использована тугоплавкость вольфрама. Наиболее распространёнными являются хромовые и кобальтовые соединения — стеллиты. Обычно их при помощи наплавки наносят на сильно изнашивающиеся машинные детали.
• Тяжёлые и контактные соединения. К ним относят сплавы вольфрама с серебром и медью. Это довольно эффективные контактные материалы для производства рабочих частей выключателей, рубильников, электродов для точечной сварки и прочих оборудований.
• Электроосветительная и электровакуумная техника. Вольфрам в виде разных кованых деталей, ленты или проволоки используют в производстве рентгенотехники, радиоэлектроники и электроламп. Это лучший материал для спиралей и нитей накаливания. Вольфрамовые прутки и проволоки служат для высокотемпературных печей электронагревателями. Эти электронагреватели могут работать в атмосфере инертного газа, водорода или вакуума.
• Сварочные электроды. Сварка является важной сферой для применения этого металла. Из него делают электроды для сварки дуговой, так как они неплавкие.

Этот материал относят к редким металлам. Для него характерны сравнительно небольшие объёмы потребления и производства, а также в земной коре малая распространённость. Никакой из редких металлов не получают восстановлением из сырья. Изначально оно перерабатывается в соединение химическое. А ещё любая редкометаллическая руда перед переработкой подвергается дополнительному обогащению.

Выделяют три главные стадии для получения редкого металла:

1. Разложение руды. Извлекаемый металл отделяется от основной массы перерабатываемого сырья. Он концентрируется в осадке или растворе.
2. Получение химического чистого соединения. Его выделение и очистка.
3. Из полученного соединения выделяют металл. Так получают чистые материалы без примесей.

В процессе получения вольфрама тоже есть несколько стадий. Исходное сырьё — шеелит и вольфрамит. Обычно в их составе содержится от 0,2 до 2% вольфрама.

1. Обогащение руды производится при помощи электростатической или магнитной сепарации, флотации, гравитации. В итоге получают концентрат вольфрамовый, который содержит примерно 55−65% ангидрида вольфрама. Контролируется в них и наличие примесей: висмута, сурьмы, меди, олова, мышьяка, серы, фосфора.
2. Получение вольфрамового ангидрида. Он является сырьём для изготовления вольфрама металлического или же его карбида. Для этого проводится ряд процедур, таких как: выщелачивание спёка и сплава, разложение концентратов, получение вольфрамовой технической кислоты и прочие. В результате этих действий должен получиться продукт, который будет содержать в себе 99,9% трехокиси вольфрама.
3. Получение порошка. В виде порошка чистый металл может быть получен из ангидрида. Для этого проводится восстановление углеродом или водородом. Углеродное восстановление проводится реже, потому что ангидрид насыщается карбидами и это приводит к хрупкости металла и ухудшению обработки. При получении порошка применяют специальные методы, которые позволяют контролировать форму и размер зёрен, гранулометрический и химический составы.
4. Получение вольфрама компактного. В основном он в виде слитков или штабиков является заготовкой для изготовления полуфабрикатов: ленты, прутков, проволоки и прочих.

Вольфрамовая продукция

Из вольфрама изготавливают многие необходимые для хозяйства предметы, такие как проволока, прутки и прочие.

Прутки

Одной из наиболее распространённой продукцией из этого тугоплавкого материала являются вольфрамовые прутки. Исходным материалом для его изготовления является штабик.

Чтобы из штабика получить пруток его подвергают ковке, используя ротационную ковочную машину.

Осуществляется ковка при нагревании, так как этот металл при комнатной температуре очень хрупкий. В ковке выделяют несколько этапов. На каждом последующем прутки получаются меньшего диаметра.

На первом этапе получаются прутки, которые будут иметь диаметр до 7 миллиметров, если штабик будет иметь длину от 10 до 15 сантиметров. Температура заготовки при ковке должна равняться 1450−1500 градусов.

Нагревающим материалом обычно является молибден. После второго этапа прутки будут составлять в диаметре до 4,5 миллиметров. Температура штабика при её производстве примерно 1250−1300 градусов.

На следующем этапе прутки будут иметь диаметр до 2,75 миллиметров.

Прутки марок ВЧ и ВА получают при более низких температурах, чем марок ВИ, ВЛ и ВТ.

Если заготовка была получена методом плавки, то горячая ковка не осуществляется. Связано это с тем, что такие слитки имеют крупнокристаллическую грубую структуру. При использовании горячей ковки могут появиться разрушения и трещины.

В этой ситуации вольфрамовые слитки подвергаются горячему двойному прессованию (приблизительная степень деформации 90%). Производится первое прессование при температурном режиме в 1800—1900 градусов, а второе — 1350−1500. После этого заготовки подвергаются горячей ковке для того, чтобы из них получить вольфрамовые прутки.

Эта продукция применяется во многих промышленных отраслях. Одна из наиболее распространённых — сварочные неплавящиеся электроды. Для них подойдут прутки, которые изготовлены из марок ВЛ, ВЛ и ВТ.

В качестве нагревателей применяются прутки, изготовленные из марок МВ, ВР и В. А. Они применяются в печах, температура которых может достигать 3 тыс. градусов в вакууме, атмосфере инертного газа или водорода.

Вольфрамовые прутки могут быть катодами газозарядных и электронных приборов, а также радиоламп.

Электроды

Одним из главных компонентов, которые необходимы для сварки, являются сварочные электроды. При сварке дуговой они используются наиболее широко. Относится она к термическому классу сварки, в котором за счёт термической энергии осуществляется плавление.

Автоматическая, полуавтоматическая или ручная дуговая сварка является самой распространённой. Вольтовой дугой создаётся тепловая энергия, которая находится между изделием и электродом. Дугой называют стабильный мощный электрический заряд в ионизированной атмосфере паров металла, газов.

Чтобы получить дугу, электрод к месту сварки проводит электрический ток.

Сварочным электродом называют проволочный стержень, на который нанесено покрытие (возможны варианты и без покрытия). Для сварки существует множество различных электродов.

Их отличительными чертами являются диаметр, длина, химический состав. Для сварки определённых сплавов или металлов применяются разные электроды.

Наиболее важным видом классификации является разделение электродов на неплавящиеся и плавящиеся.

Сварочные плавящиеся электроды во время сварки расплавляются, их металл вместе с металлом расплавленным свариваемой детали пополняют сварочную ванну. Выполняют такие электроды из меди и стали.

А вот электроды неплавящиеся в процессе сварки не расплавляются. К ним относят вольфрамовые и угольные электроды. При сварке необходимо подавать присадочный материал, который плавится и с расплавленным материалом свариваемого элемента образуют сварочную ванну.

Для этих целей в основном применяют сварочные прутки или проволоку. Электроды сварочные могут быть непокрытыми и покрытыми. Покрытие играет важную роль.

Его компоненты могут обеспечить получение металла швов определённых свойств и состава, защиту расплавленного металла от влияния воздуха и стабильное горение дуги.

Составляющие в покрытии могут быть раскисляющими, шлакообразующими, газообразующими, стабилизирующими или легирующими. Покрытие может быть целлюлозным, основным, рутиловым или кислым.

Вольфрамовые электроды используются для сварки металлов цветных, а также их сплавов, высоколегированных сталей. Хорошо вольфрамовый электрод подходит для образования сварного шва повышенной прочности, при этом детали могут иметь различный химический состав.

Вольфрамовая продукция очень качественная и нашла своё применение во многих отраслях, в некоторых она просто незаменима.

Источник: https://tokar.guru/metally/volfram/volfram-svoystva-i-marki-oblasti-primeneniya-produkciya-iz-metalla. html

Калькулятор металлопроката С высоким эл. сопротивлением	74
Атомная масса, а.е.м	183,84
Атомный диаметр, пм	282
Плотность, г/см³	19,3
Молярная теплоемкость, Дж/(K·моль)	24,27
Теплопроводность, Вт/(м·K)	173
Температура плавления, °С	3422
Температура кипения, °С	5900
Теплота плавления, кДж/моль	35
Теплота испарения, кДж/моль	824
Молярный объем, см³/моль	9,53
Твердость, HB	350
Цвет искры	Короткий желтый прерывистый пучок искр
Группа металлов	Тугоплавкий металл

Химические свойства

Свойство Значение

Ковалентный радиус, пм	170
Радиус иона, пм	(+6e) 62 (+4e) 70
Электроотрицательность (по Полингу)	2,3
Электродный потенциал, В	W ← W3+ 0,11; W ← W6+ 0,68
Степени окисления	6, 5, 4, 3, 2, 0

Все, что вам нужно знать о вольфраме — Axiom Foods

Перейти к содержимому

Все, что вам нужно знать о Tungstensupport@pcworkcomputers. com2020-07-21T19:03:42+00:00

Что такое вольфрам?
Вольфрам встречается в природе в виде минералов, но не в чистом виде. Как элемент, вольфрам нельзя ни создать, ни разрушить химически, хотя вольфрам может менять форму в окружающей среде.

Что происходит с вольфрамом при попадании в окружающую среду?
Вольфрам выбрасывается в воздух в виде мелких пылевидных частиц при выветривании. Выбросы предприятий по производству твердых металлов также увеличивают содержание вольфрама в воздухе. Количество вольфрама, измеренное в окружающем воздухе, как правило, составляет менее 10 миллиардных долей грамма на кубический метр (или частей на миллиард

[ppb]). Очень мелкие пылевые частицы вольфрама, находящиеся в воздухе, выпадают на поверхностные воды, поверхности растений и почву либо сами по себе, либо при выпадении дождя или снега. Эти частицы вольфрама в конечном итоге перерабатываются обратно в почву или на дно озер, рек и прудов, где они остаются и смешиваются с уже находящимся там вольфрамом.

Вольфрам в воде образуется главным образом в результате растворения вольфрама в горных породах и почве, по которым проходит вода. Вольфрам не обнаружен в подавляющем большинстве поверхностных и подземных вод США. Некоторыми исключениями являются районы вблизи шахт и природных месторождений, а также округ Черчилль (город Фаллон) в штате Невада, где в муниципальных водах и подземных водах был обнаружен вольфрам. Лишь очень небольшая часть вольфрама в воде образуется в результате осаждения пыли из воздуха. Большинство вольфрамовых продуктов антропогенного происхождения, которые попадают в водные пути, образуются в результате промышленных сбросов сточных вод. Вольфрам в воде может быть в растворимой или нерастворимой форме. Нерастворимый в воде вольфрам может оседать на дно, где попадает в осадок. Однако некоторые нерастворимые соединения вольфрама могут оставаться во взвешенном состоянии в океанской воде в течение многих лет, и для их оседания на дно требуется до 1000 лет.

Вольфрам встречается в природе в почве в виде минерала или компонента почвы. Он встречается в количествах, которые варьируются в широком диапазоне от менее 1 до 83 тысячных грамма на килограмм почвы. Другими словами, концентрация вольфрама в почве колеблется от 1 до 83 частей на миллион (частей на миллион) по весу. Утилизация угольной золы, золы мусоросжигательных заводов и промышленных отходов может увеличить количество вольфрама в почве. Часть вольфрама в почве не растворяется в воде, а остается связанной и вряд ли продвинется вглубь земли и попадет в грунтовые воды. Оставшаяся растворимая часть может перемещаться глубже в землю и попадать в грунтовые воды, если pH выше 7. В окружающей среде химические реакции могут переводить водорастворимые соединения вольфрама в нерастворимые формы. В некоторых случаях водонерастворимые соединения вольфрама могут переходить в растворимые формы. В целом воздействие водорастворимых соединений вольфрама в окружающей среде представляет большую угрозу для здоровья человека, чем нерастворимые в воде формы.

Как вольфрам может повлиять на мое здоровье?
Ученые используют множество тестов, чтобы защитить население от вредного воздействия токсичных химических веществ и найти способы лечения пострадавших.

Один из способов узнать, навредит ли химическое вещество людям, — определить, как организм поглощает, использует и высвобождает химическое вещество. Для некоторых химических веществ могут потребоваться испытания на животных. Тестирование на животных также может помочь выявить такие последствия для здоровья, как рак или врожденные дефекты. Без лабораторных животных ученые потеряли бы основной метод получения информации, необходимой для принятия мудрых решений, которые защищают здоровье населения. Ученые обязаны относиться к исследовательским животным с заботой и сочувствием. Ученые должны соблюдать строгие правила ухода за животными, потому что законы сегодня защищают благополучие исследовательских животных.

Маловероятно, что вы испытаете какие-либо последствия для здоровья, связанные с воздействием вольфрама или соединений вольфрама. Соединения вольфрама вызывают проблемы с дыханием и изменяют поведение у некоторых животных, получающих очень большие количества соединений вольфрама, но вы вряд ли подвергнетесь воздействию такого количества вольфрама, которое содержится в воздухе, которым вы дышите, или в пище или воде, которую вы принимаете в свой организм, что могло бы быть опасным. достаточно большой, чтобы вызвать аналогичные эффекты. Если вы рабочий, который вдохнул пыль тяжелых металлов вольфрама, ваше воздействие поможет определить, могут ли возникнуть последствия для здоровья, подобные тем, которые наблюдаются у животных.

Как вольфрам может попасть в мое тело и выйти из него?
Вольфрам может попасть в ваш организм с пищей, которую вы едите, или с водой, которую вы пьете, с воздухом, которым вы дышите, или при контакте с кожей. Когда вы едите, пьете, дышите или прикасаетесь к предметам, содержащим соединения вольфрама, которые легко растворяются в воде, вольфрам попадает в вашу кровь и разносится по всем частям вашего тела. Большая часть вольфрама, попадающего в кровь, быстро выводится из организма с мочой. Когда вы едите или пьете продукты, содержащие вольфрам, большая часть вольфрама проходит через пищеварительную систему и выводится из организма с фекалиями. Когда вы вдыхаете воздух, содержащий вольфрам, часть вольфрама быстро попадает в кровоток из легких, а часть вольфрама выводится из легких со слизью, которую либо проглатывают, либо выплевывают. Когда вы проглатываете вольфрам, который сначала попал в ваши легкие, он проходит через вашу пищеварительную систему, как если бы вы его съели. Некоторые из них попадают в кровь из пищеварительной системы, а некоторые выводятся с фекалиями. Небольшая часть вольфрама, попадая в кровь, может некоторое время находиться в костях, ногтях или волосах. Часть этого вольфрама медленно выводится из организма с мочой и фекалиями.

Как вольфрам может повлиять на детей?
(В этом разделе обсуждаются потенциальные последствия воздействия на здоровье людей в период от зачатия до достижения 18-летнего возраста.)

Дети могут пострадать так же, как и взрослые. Было показано, что у взрослых животных очень большие количества соединений вольфрама вызывают проблемы с дыханием и изменения в поведении. Однако маловероятно, что дети будут подвергаться воздействию вольфрама в воздухе, которым они дышат, или в еде или воде, которые они потребляют, в количествах, достаточно больших, чтобы вызвать эффекты, подобные тем, которые наблюдались у животных. Исследования на животных показали, что вольфрам в крови беременной матери может попасть в кровь плода в утробе матери. Исследования на молочных коровах показали, что вольфрам также может попадать в молоко. Нет информации, позволяющей предположить, что эффекты, наблюдаемые у животных, не могут наблюдаться у людей. Мы не знаем, могут ли нерожденные младенцы, младенцы и дети отличаться от взрослых своей восприимчивостью к последствиям для здоровья от воздействия вольфрама или соединений вольфрама.

Ссылка: Токсикологический профиль вольфрама, Министерство здравоохранения и социальных служб США, Служба общественного здравоохранения. Агентство регистрации токсичных веществ и заболеваний.

Ссылка для загрузки страницы Перейти к началу

Использование, свойства и интересные факты

Что такое вольфрам?

Вольфрам — это переходный металл, имеющий блестящий серебристо-серый цвет. Чистый вольфрам хрупок, но тверд. Он имеет множество применений, включая освещение, улучшенные сплавы, ювелирные изделия и медицинские исследования.



Место вольфрама в Периодической таблице

Вольфрам — переходный металл 6-й группы и 6-го периода. Переходные металлы — это металлы, находящиеся в группах с 3 по 12 периодической таблицы, и они имеют частично заполненные d-орбитали. В природе вольфрам встречается редко, но существует в соединениях с другими элементами. Как вы можете видеть в периодической таблице, символ вольфрама не является производным от его названия. W происходит от названия минерала, в котором он может быть найден: вольфрамит.





• Атомный номер: 74
• Атомный радиус: 139 пикометров
• Атомная масса: 183,84
• Символ: W
• Группа: 6
• Период: 6
• Количество протонов: 74
• Количество электронов: 74
• Количество нейтронов: ~110
• Количество изотопов: 5 естественных изотопов



Свойства вольфрама

Вольфрам хорошо известен тем, что имеет самые высокие температуры плавления и кипения среди всех открытых элементов. Его плотность также очень стабильна при этих температурах, поэтому он не расширяется и не сжимается при нагревании или охлаждении. Он не реагирует легко с кислородом, кислотами или основаниями. Он стабилен в широком диапазоне температур и образует на своей поверхности тонкую пленку оксидов вольфрама в виде тусклости. Вольфрам является хорошим проводником тепла и электричества. Он существует в природе в виде оксидов и встречается с железом, магнием и кальцием. Это единственный переходный металл, который, как известно, имеет биологическую функцию. Он используется некоторыми бактериями в качестве фактора, необходимого для метаболизма. Хотя он не сразу токсичен, он был связан с раком у людей.

Физические свойства

Вольфрам затвердевает при комнатной температуре и имеет плотность, аналогичную золоту. Он плавится при температуре 3422°C, что близко к температуре плавления алмазов. Алмазы состоят из чистого углерода, но на самом деле не имеют реальной температуры плавления. Это потому, что при этой температуре алмазы возгоняются, что является фазовым переходом твердого тела в газ. Следовательно, вольфрам имеет самую высокую температуру плавления среди всех элементов. Он испаряется при температуре 5930°C – горячее, чем поверхность Солнца!

• Точка плавления : 3422°C.
• Температура кипения: 5930°C.
• Плотность твердого вольфрама: 3 г см ^-3 .
• Фаза при комнатной температуре: твердая

Химические свойства

Вольфрам имеет два валентных электрона и 4 электрона на 5d-орбитали. Он наиболее стабилен, когда эти электроны разделены с другим элементом, поэтому он чаще всего существует в степени окисления +6. Вольфрам обладает высокой устойчивостью к окислению и реакциям с кислотами и основаниями. Поэтому в природе он образует ограниченное количество соединений.

• Степени окисления : -4, -2, -1, 0, +1, +2, +3, +4, +5, +6
• Удельная теплоемкость : 196 Дж кг ^-1 К ^-1
• Электроотрицательность : 1,17 (шкала Полинга)
• Теплота плавления : 62 кДж моль ^-1
• Теплота испарения : 192 кДж моль ^-1
• Электронная конфигурация: [Xe] 4f ¹⁴ 5д ⁴ 6s2



Изотопы

В природе существует пять изотопов вольфрама: Вольфрам-180 (распространенность = 0,12%), -182 (26,5%), -183 (14,31%), -184 (30,64%), -186 (28,43 %). Вольфрам-180 слегка радиоактивен, но в остальном стабилен с периодом полураспада в тысячи миллиардов лет. В лабораториях создано 33 искусственных изотопа в диапазоне от вольфрама-157 до вольфрама-194. Они имеют период полураспада от нескольких дней до микросекунд. Продукты их распада включают элементы гафний (Hf), тантал (Ta) и рений (Re). Вольфрам-180 используется для создания вольфрама-181 с помощью нейтронной бомбардировки. Вольфрам-181 используется в лучевой терапии.



Сплавы и аллотропы

Сплавы вольфрама известны своей прочностью и термостойкостью. Карбид вольфрама тверже стали. Сталь – это сплав железа и углерода. Вольфрам можно добавить в сталь, чтобы получить более твердую сталь, известную как быстрорежущая сталь. Металл Мэллори представляет собой сплав вольфрама и железа, который имеет вдвое большую плотность, чем стандартная сталь.



Соединения вольфрама

Многоатомные ионы — это ионы, содержащие более одного атома. Например, Na ⁺ — одноатомный ион, а NO ₃ ^— (нитрат) — многоатомный ион. В природе вольфрам может образовывать многоатомные ионы в виде оксидов вольфрама в сложной структуре решетки с фосфатом или силикатом. Одним из примеров является анион фосфовольфрамата, который используется в производстве красителей для тканей. Оксид вольфрама (IV) используется для огнеупорной ткани. Оксид вольфрама (III) используется в материалах покрытий для поглощения инфракрасного света.



Интересные факты о вольфраме

• Твердые вольфрамовые сплавы используются в ракетах для проникновения в бронированную военную технику.
• Благодаря своей высокой плотности вольфрам полезен для создания балластов меньшего размера. Балласты — это тяжелые материалы, которые используются для повышения устойчивости движущихся объектов, таких как гоночные автомобили, парусные лодки и коммерческие самолеты.
• Поскольку плотность вольфрама аналогична золоту, поддельные золотые слитки изготавливаются путем покрытия вольфрамовых слитков небольшим слоем золота. Ювелирные изделия из вольфрама также могут быть покрыты золотом для создания поддельных украшений.



Наличие и распространенность вольфрама

Вольфрам чаще всего встречается в минерале под названием вольфрамит. Вольфрамит содержит оксид вольфрама, железо и марганец. Ежегодно из его минеральных источников производятся десятки тысяч тонн вольфрама. Вольфрам составляет 0,00011 % земной коры и 5×10-8 % Вселенной. Он производится в виде порошка, потому что его высокая температура плавления делает слишком дорогим его плавление в формах. Китай является крупнейшим производителем вольфрама, но вольфрамовые рудники есть по всему миру. Вольфрам известен как конфликтный минерал из-за неэтичных методов добычи, которые финансировали войну в Демократической Республике Конго.



Использование вольфрама

Наиболее известные области применения

Карбид вольфрама используется для изготовления металлических колец из вольфрама для ювелирной торговли. Добавление никеля делает украшения более блестящими или блестящими. Поскольку вольфрамовые кольца очень твердые, они устойчивы к царапинам от повседневного износа. Вольфрам также полезен в ювелирных изделиях, потому что он гипоаллергенен. Оксиды вольфрама, известные как вольфраматы, используются для керамических глазурей. Вольфраматы кальция и магния используются в люминесцентных лампах. Режущие инструменты могут быть изготовлены из быстрорежущей стали, содержащей вольфрам, для резки твердых металлов.

Наиболее известные применения в науке

Вольфрам используется в качестве акцептора электронов рентгеновского излучения. Поэтому он используется в радиационных экранах для защиты людей от образцов радиоактивного материала. Он также используется в электронных телескопах на космических кораблях, которые обнаруживают космические лучи от Солнца.



Открытие вольфрама

Карл Вильгельм Шееле открыл вольфрамовую кислоту в 1781 году и предположил, что это соединение может состоять из нового элемента. В то время вольфрамовая кислота использовалась для окрашивания тканей. Два брата из Испании, Хосе и Фаусто Эльхуайер, провели реакцию углерода с вольфрамовой кислотой, чтобы выделить вольфрам. Они назвали его вольфрамом в честь основного минерала вольфрама, вольфрамита.



Вольфрам будущего

Полианионы вольфрама изучаются на предмет их использования в качестве противораковых препаратов, подавляющих рост опухолей. Также было показано, что они нарушают накопление белков в мозге, вызывающих болезнь Альцгеймера. Они также используются при разработке альтернатив токсичному отбеливанию на основе хлора для производства бумаги.

Вольфрам

Вольфрам, также известный как вольфрам, представляет собой химический элемент с химическим символом W и атомным номером 74.

Металл серо-стального цвета при стандартных условиях в разобранном виде. Вольфрам в природе встречается на Земле только в виде химических соединений. Его важные руды включают вольфрамит и шеелит. Свободный элемент примечателен своими прочными физическими свойствами, особенно тем фактом, что он имеет самую высокую температуру плавления среди всех нелегированных металлов и вторую самую высокую температуру плавления среди всех элементов после углерода. Также примечательна его очень высокая плотность, в 19,3 раза превышающая плотность воды. Эта плотность немного больше, чем у урана, и на 71% больше, чем у свинца.[3] Вольфрам с небольшим количеством примесей часто бывает хрупким[4] и твердым, что затрудняет его обработку. Однако очень чистый вольфрам более пластичен, и его можно резать ножовкой.

Нелегированная элементарная форма используется в основном в электротехнике. Многие сплавы вольфрама имеют множество применений, в первую очередь в нитях накаливания ламп накаливания, рентгеновских трубках (как в качестве нити накала, так и в качестве мишени) и суперсплавах. Твердость и высокая плотность вольфрама дают ему военное применение в проникающих снарядах. Соединения вольфрама чаще всего используются в промышленности в качестве катализаторов.

Вольфрам — единственный металл из третьего переходного ряда, который, как известно, встречается в биомолекулах, и является самым тяжелым элементом, который, как известно, используется живыми организмами.[6][7]

История

В 1781 году Карл Вильгельм Шееле обнаружил, что новая кислота, вольфрамовая кислота, может быть получена из шеелита (в то время называемого вольфрамитом). Шееле и Торберн Бергман предположили, что можно получить новый металл путем восстановления этой кислоты.[8] В 1783 году Хосе и Фаусто Эльхуяр нашли кислоту, изготовленную из вольфрамита, которая была идентична вольфрамовой кислоте. Позже в том же году в Испании братьям удалось выделить вольфрам путем восстановления этой кислоты древесным углем, и им приписывают открытие этого элемента.[9]][10]

Во время Второй мировой войны вольфрам играл важную роль в политических делах. Португалия, как основной европейский источник этого элемента, оказалась под давлением с обеих сторон из-за своих месторождений вольфрамитовой руды. Устойчивость вольфрама к высоким температурам и его прочность в сплавах сделали его важным сырьем для военной промышленности.
Этимология

Название «вольфрам» (от скандинавского tung sten, что означает «тяжелый камень») используется в английском, французском и многих других языках как название элемента. Вольфрам — старое шведское название минерала шеелита. Другое название «вольфрам» (или «вольфрам»), используемое, например, в большинстве европейских (особенно германских и славянских) языков, происходит от минерала вольфрамита, и это также является источником его химического символа W. [5] Название «вольфрамит» происходит от немецкого «wolf rahm» («волчья сажа» или «волчья мазь»), названия, данного вольфраму Йоханом Готтшалком Валлериусом в 1747 году. Это, в свою очередь, происходит от «Lupi spuma», имя, которое Георг Агрикола использовал для элемента в 1546 году, что переводится на английский язык как «волчья пена» или «сливки» (этимология не совсем точна) и является ссылкой на большое количество олова, потребляемого минералом во время его добычи. [12]
Характеристики
Физический

В необработанном виде вольфрам представляет собой стальной серый металл, который часто бывает хрупким и трудным в обработке, но в чистом виде его можно легко обрабатывать.[5] Его обрабатывают ковкой, волочением, экструдированием или спеканием. Из всех металлов в чистом виде вольфрам имеет самую высокую температуру плавления (3422 ° C, 6 192 ° F), самое низкое давление паров и (при температурах выше 1650 ° C, 3000 ° F) самую высокую прочность на растяжение. Вольфрам имеет самый низкий коэффициент теплового расширения среди всех чистых металлов. Низкое тепловое расширение, высокая температура плавления и прочность вольфрама обусловлены прочными ковалентными связями, образованными между атомами вольфрама 5d-электронами.[14] Легирование небольшого количества вольфрама сталью значительно увеличивает ее ударную вязкость.[3]
Изотопы
Основная статья: Изотопы вольфрама

Встречающийся в природе вольфрам состоит из пяти изотопов, период полураспада которых настолько велик, что их можно считать стабильными. Теоретически все пять могут распадаться на изотопы элемента 72 (гафний) с помощью альфа-излучения, но было обнаружено, что только 180 Вт [15] делают это с периодом полураспада (1,8 ± 0,2) × 1018 лет; в среднем это дает около двух альфа-распадов мощностью 180 Вт в одном грамме природного вольфрама в год. Распад других встречающихся в природе изотопов не наблюдался, что ограничивает их периоды полураспада [16]

182Вт, T1/2 > 8,3×1018 лет

183Вт, T1/2 > 29×1018 лет

184Вт, T1/2 > 13×1018 лет

186Вт, T1/2 > 27×1003 лет 8 Охарактеризовано еще 30 искусственных радиоизотопов вольфрама, наиболее стабильными из которых являются 181Вт с периодом полураспада 121,2 сут, 185Вт с периодом полураспада 75,1 сут, 188Вт с периодом полураспада 69,4 сут, 178Вт с периодом полураспада 69,4 сут. -жизнь 21,6 дня и 187 Вт с периодом полураспада 23,72 часа.[16] Все оставшиеся радиоактивные изотопы имеют период полураспада менее 3 часов, а большинство из них имеют период полураспада менее 8 минут. [16] Вольфрам также имеет 4 метасостояния, наиболее стабильным из которых является 179.мВт (T½ 6,4 минуты).
Химический

Основная статья: Соединения вольфрама

Элементарный вольфрам устойчив к воздействию кислорода, кислот и щелочей.[17]

Наиболее распространенная формальная степень окисления вольфрама +6, но он проявляет все степени окисления от -2 до +6.[17][18] Вольфрам обычно соединяется с кислородом с образованием желтого оксида вольфрама WO3, который растворяется в водных щелочных растворах с образованием ионов вольфрамата WO2-4.

Карбиды вольфрама (W2C и WC) получают путем нагревания порошкообразного вольфрама с углеродом и являются одними из самых твердых карбидов с температурой плавления 2770 °C для WC и 2780 °C для W2C. WC является эффективным электрическим проводником, но W2C в меньшей степени. Карбид вольфрама ведет себя аналогично нелегированному вольфраму и устойчив к химическому воздействию, хотя он сильно реагирует с хлором с образованием гексахлорида вольфрама (WCl6) [3].

Водные растворы вольфрамата известны образованием гетерополикислот и полиоксометаллатных анионов в нейтральных и кислых условиях. По мере постепенной обработки вольфрамата кислотой он сначала дает растворимый метастабильный анион «паравольфрамата A», W7O6–24, который со временем превращается в менее растворимый анион «паравольфрамата B», h3W12O10–42. Дальнейшее подкисление дает хорошо растворимый анион метавольфрамата h3W12O6–40, после чего достигается равновесие. Ион метавольфрамата существует в виде симметричного кластера из двенадцати вольфрамово-кислородных октаэдров, известного как анион Кеггина. Многие другие полиоксометаллат-анионы существуют в виде метастабильных частиц. Включение другого атома, такого как фосфор, вместо двух центральных атомов водорода в метавольфрамат дает широкий спектр гетерополикислот, таких как фосфорно-вольфрамовая кислота h4PW12O40.
Биологическая роль

Вольфрам с атомным номером 74 является самым тяжелым из известных элементов, используемых любым живым организмом, за ним следует йод (Z = 53). Было обнаружено, что вольфрам не нужен и не используется эукариотами, но он является важным питательным веществом для некоторых бактерий. Например, ферменты, называемые оксидоредуктазами, используют вольфрам аналогично молибдену, используя его в комплексе вольфрам-птерин с молибдоптерином. Молибдоптерин, несмотря на свое название, не содержит молибдена, но может образовывать комплексы с молибденом или вольфрамом при использовании живыми организмами. Ферменты, использующие вольфрам, обычно восстанавливают свободные карбоновые кислоты до альдегидов — сложный синтетический процесс в химии и биохимии.[20] Однако оксидоредуктазы вольфрама также могут катализировать окисление. Первый обнаруженный фермент, требующий вольфрама, также требует селена, и в этом случае пара вольфрам-селен может функционировать аналогично паре молибден-сера некоторых ферментов, требующих кофактора молибдена. Известно, что один из ферментов семейства оксидоредуктаз, в котором иногда используется вольфрам (бактериальная формиатдегидрогеназа H), использует селеномолибденовую версию молибдоптерина. [22] Хотя было обнаружено, что вольфрамсодержащая ксантиндегидрогеназа из бактерий содержит вольфрам-молидоптерин, а также не связанный с белками селен, комплекс вольфрам-селен-молибдоптерин не был окончательно описан.
Другие воздействия на биохимию

В почве металлический вольфрам окисляется до аниона вольфрамата. Он может заменять молибден в некоторых ферментах, и в таких случаях полученный фермент у эукариот, по-видимому, будет инертным. Химический состав почвы определяет, как полимеризуется вольфрам; щелочные почвы вызывают мономерные вольфраматы; кислые почвы вызывают полимерные вольфраматы.

Вольфрамат натрия и свинец изучались на предмет их воздействия на дождевых червей. Было обнаружено, что свинец смертоносен при низких уровнях, а вольфрамат натрия был гораздо менее токсичен, но вольфрамат полностью подавлял их репродуктивную способность.

Вольфрам изучался как биологический антагонист меди в той же роли, что и молибден. Было обнаружено, что тетратиовольфраматы могут использоваться в качестве биологических хелатирующих химикатов меди в той же роли, что и тетратиомолибдаты.

Производство
Вольфрамит
Производство вольфрама в 2005 г.

Вольфрам содержится в минералах вольфрамите (железо-марганцевый вольфрамат, FeWO4/MnWO4), шеелите (вольфрамат кальция, (CaWO4), ферберите (FeWO4) и гюбнерите (MnWO4). Они добываются и используются для производства около 37 400 тонн вольфрамовых концентратов в год в 2000 году.[27] Китай произвел более 75% этого общего объема, при этом большая часть оставшейся продукции приходится на Австрию, Боливию, Португалию и Россию.[27]

Вольфрам извлекается из руд в несколько этапов. В конечном итоге руда превращается в оксид вольфрама (VI) (WO3), который нагревается с водородом или углеродом для получения порошкообразного вольфрама. Его можно использовать в таком состоянии или спрессовать в твердые бруски.

Вольфрам также может быть извлечен водородным восстановлением WF6:

WF6 + 3 h3 → W + 6 HF

или пиролитическим разложением:[28]

WF6 → W + 3 F2 (ΔHr = +)

Цены на вольфрам отслеживаются на Лондонской бирже металлов. Цена на чистый металл составляет около 20 075 долларов за тонну по состоянию на октябрь 2008 г.[29].]
Приложения
Крупным планом вольфрамовая нить внутри галогенной лампы.
Кольцо из карбида вольфрама

Поскольку он сохраняет свою прочность при высоких температурах и имеет высокую температуру плавления, элементарный вольфрам используется во многих высокотемпературных устройствах,[30] таких как лампочки, электронно-лучевые трубки и нити накала вакуумных трубок, отопление элементы и сопла ракетных двигателей.[5] Его высокая температура плавления также делает вольфрам пригодным для использования в аэрокосмической промышленности и при высоких температурах, таких как электротехника, отопление и сварка, особенно в процессе дуговой сварки вольфрамовым электродом (также называемой сваркой вольфрамовым электродом в среде инертного газа (TIG)).

Из-за своих проводящих свойств и относительной химической инертности вольфрам также используется в электродах и наконечниках эмиттеров в электронно-лучевых приборах, в которых используются автоэмиссионные пушки, таких как электронные микроскопы. В электронике вольфрам используется в качестве соединительного материала в интегральных схемах между диэлектрическим материалом из диоксида кремния и транзисторами. Он используется в металлических пленках, которые заменяют проводку, используемую в обычной электронике, с покрытием из вольфрама (или молибдена) на кремнии.

Электронная структура вольфрама делает его одним из основных источников рентгеновских мишеней,[31] а также для защиты от высокоэнергетического излучения (например, в радиофармацевтической промышленности для защиты радиоактивных образцов ФДГ). Вольфрамовый порошок используется в качестве наполнителя в пластиковых композитах, которые используются в качестве нетоксичного заменителя свинца в пулях, дроби и радиационных экранах. Поскольку тепловое расширение этого элемента аналогично боросиликатному стеклу, его используют для изготовления уплотнений между стеклом и металлом.[13]

Твердость и плотность вольфрама применяются при получении сплавов тяжелых металлов. Хорошим примером является быстрорежущая сталь, которая может содержать до 18% вольфрама.[32] Высокая температура плавления вольфрама делает вольфрам хорошим материалом для таких применений, как сопло ракеты, например, в баллистической ракете UGM-27 Polaris, запускаемой с подводной лодки. Суперсплавы, содержащие вольфрам, такие как Hastelloy и Stellite, используются в лопатках турбин, износостойких деталях и покрытиях.

Области применения, требующие его высокой плотности, включают радиаторы, грузы, противовесы, балластные кили для яхт, хвостовой балласт для коммерческих самолетов и в качестве балласта в гоночных автомобилях для NASCAR и Формулы-1. Это идеальный материал для использования в качестве тележки для клепки, где масса, необходимая для хороших результатов, может быть достигнута в компактном бруске. Сплавы вольфрама с высокой плотностью с никелем, медью или железом используются в высококачественных дротиках[34] (чтобы обеспечить меньший диаметр и, следовательно, более плотную группировку) или для рыболовных приманок (вольфрамовые шарики позволяют мухе быстро тонуть). Некоторые типы струн для музыкальных инструментов наматываются вольфрамовой проволокой.

В вооружении вольфрам, обычно сплавленный с никелем и железом или кобальтом с образованием тяжелых сплавов, используется в пенетраторах с кинетической энергией в качестве альтернативы обеднённому урану, в приложениях, где не требуются дополнительные пирофорные свойства урана (например, в обычных малых оружейные пули, предназначенные для пробития бронежилетов). Точно так же вольфрамовые сплавы также использовались в пушечных снарядах, гранатах и ​​ракетах для создания сверхзвуковых осколков.

Его плотность, аналогичная плотности золота, позволяет использовать вольфрам в ювелирных изделиях в качестве альтернативы золоту или платине.[5][35] Его твердость делает его идеальным для колец, которые устойчивы к царапинам, гипоаллергенны и не нуждаются в полировке, что особенно полезно в конструкциях с матовой отделкой.[36]

Соединения вольфрама используются в катализаторах, неорганических пигментах (например, оксиды вольфрама) и в качестве высокотемпературных смазок (дисульфид вольфрама). Карбид вольфрама (WC) используется для изготовления износостойких абразивов и резцов и ножей для сверл, циркулярных пил, фрезерных и токарных инструментов, используемых в металлообрабатывающей, деревообрабатывающей, горнодобывающей, нефтяной и строительной промышленности[3] и составляет около 60% текущее потребление вольфрама.[37] Оксиды вольфрама используются в керамической глазури, а вольфраматы кальция / магния широко используются в флуоресцентном освещении, в то время как вольфрамовые галогенные лампы часто используются для освещения фотосессий в помещении, и существуют специальные негативные пленки, чтобы использовать преимущества уникальных распутывающих свойств вольфрама. Кристаллические вольфраматы используются в качестве сцинтилляционных детекторов в ядерной физике и ядерной медицине. Другие соли, содержащие вольфрам, используются в химической и кожевенной промышленности.[13]
Меры предосторожности

Данные о токсичности вольфрама ограничены, но известны случаи отравления соединениями вольфрама, смертельная доза для человека оценивается в пределах от 500 мг/кг до 5 г/кг. [38][39] Известно, что вольфрам вызывает судороги и почечную недостаточность с острым канальцевым некрозом.

Воздействие вольфрама на окружающую среду практически неизвестно, и эта озабоченность возникла в связи с все более широким использованием этого материала в качестве рыболовных грузил, некоторые из которых неизбежно теряются в водоемах. Та же самая неизвестная переменная применяется всякий раз, когда вольфрам может попасть в окружающую среду сознательно или непреднамеренно.[43] 9Стригул, Н; Куцоспирос, А; Ариенти, П; Христодулатос, К; Дерматас, Д; Брайда, В. (октябрь 2005 г.). «Воздействие вольфрама на экологические системы». Хемосфера 61 (2): 248–58. doi:10.1016/j.chemosphere.2005.01.083. ISSN 0045-6535. PMID 16168748.

Внешние ссылки
* WebElements.com – Вольфрам
* Свойства, фотографии, история, MSDS
* Картинка в коллекции Генриха Пниока
* Elementymology & Elements Multidict Питера ван дер Крогта – Tungsten
* Обнаружение естественного альфа-распада вольфрама
* Международная ассоциация вольфрамовой промышленности

вольфрам

Общие Название, символ, номер вольфрам, Вт, 74 Химический ряд переходные металлы Группа, период, блок 6, 6, д Appearance grayish white, lustrous Standard atomic weight 183. 84(1)  g·mol −1 Electron configuration [Xe] 4f 14 5d 4 6s 2 Электронов на оболочку 2, 8, 18, 32, 12, 2 Физические свойства Фаза твердый Плотность (при комнатной температуре) 19,25 мкг·см −3 Плотность жидкости при т. пл. 17,6  г·см −3 Температура плавления 3695 K (3422 °C, 6192 °F) Температура кипения 5828 K (5555 °C, 10031 °F) Теплота плавления 52,31  кДж·моль −1 Теплота парообразования 806,7  кДж·моль −1 Теплоемкость (25 °C) 24,27  Дж·моль −1 ·K −1 Давление паров P (Па) 1 10 100 1 к 10 к 100 к в Т (К) 3477 3773 4137 4579 5127 5823 Атомные свойства Кристаллическая структура центрированное кубическое тело Степени окисления 6 , 5, 4, 3, 2, 1, 0, −1 (слабокислотный оксид) Электроотрицательность 2,36 (шкала Полинга) Энергия ионизации 1-й: 770 кДж/моль 2-й: 1700 кДж/моль Атомный радиус 135 мкм Атомный радиус (расч. ) 193  пм Ковалентный радиус 146 мкм Разное Магнитное упорядочение нет данных Удельное электрическое сопротивление (20 °C) 52,8 н Ом·м Теплопроводность (300 K) 173  W·m −1 ·K −1 Thermal expansion (25 °C) 4.5  µm·m −1 ·K −1 Скорость звука (тонкий стержень) (к.т.) (отожженный) 4620  м·с −1 Модуль Юнга 411  ГПа Модуль сдвига 161  ГПа Объемный модуль 310  ГПа Коэффициент Пуассона 0,28 Твердость по шкале Мооса 7,5 Твердость по Виккерсу 3430  МПа Твердость по Бринеллю 2570  МПа Регистрационный номер CAS 7440-33-7 Отдельные изотопы Ссылки Вольфрам (произносится /ˈtʌŋstən/), также называемый вольфрам (/ˈwʊlfrəm/), представляет собой химический элемент, который имеет символ W (немецкий: Wolfram ) и атомный номер 74. Очень твердый, тяжелый, сталь- переходный металл от серого до белого, вольфрам встречается в нескольких рудах, включая вольфрамит и шеелит, и примечателен своими прочными физическими свойствами, особенно тем фактом, что он имеет самую высокую температуру плавления среди всех нелегированных металлов и второй по величине из всех элементов. после углерода. Чистая форма используется в основном в электрических приложениях, но многие его соединения и сплавы широко используются во многих приложениях, в первую очередь в нитях накала лампочек, в рентгеновских трубках (как в качестве нити накала, так и в качестве мишени) и в суперсплавах. Вольфрам — единственный металл третьего переходного ряда, который, как известно, встречается в биомолекулах. [ ссылка необходима ] Дополнительные рекомендуемые знания Содержимое 1 Изотопы 2 Примечательные характеристики 3 Химические соединения 3. 1 Водные полиоксоанионы 4 Биологическая роль 5 приложений 6 Производство 7 История 8 См. также 9 Каталожные номера Изотопы Основная статья: изотопы вольфрама Встречающийся в природе вольфрам состоит из пяти изотопов, период полураспада которых настолько велик, что их можно считать стабильными. Все они могут распадаться на изотопы элемента 72 (гафний) с помощью альфа-излучения; Период полураспада 180 W составляет 1,8 ± 0,2 Ea. Распад других встречающихся в природе изотопов не наблюдался, что ограничивает их периоды полураспада: 182 W, T 1/2 > 8,3 шт.; 184 W, T 1/2 > 29 шт.; 185 W, T 1/2 > 13 шт.; 186 W, T 1/2 > 27 шт. [1] В среднем в одном грамме природного вольфрама в год происходит два альфа-распада 180 Вт. Охарактеризовано 27 искусственных радиоизотопов вольфрама, наиболее стабильными из которых являются 181 Вт с периодом полураспада 121,2 сут, 185 Вт с периодом полураспада 75,1 сут, 188 Вт с периодом полураспада 69,4 дня и 178 Вт с периодом полураспада 21,6 дня. Все оставшиеся радиоактивные изотопы имеют период полураспада менее 24 часов, и у большинства из них период полураспада составляет менее 8 минут. Вольфрам также имеет 4 метасостояния, наиболее стабильным из которых является 90 105 179 м 90 106 Вт (t 90 182 ½ 90 183 6,4 минуты). Примечательные характеристики Чистый вольфрам имеет цвет от серо-стального до оловянно-белого и является твердым металлом. Вольфрам можно резать ножовкой, когда он очень чистый (он хрупок и с ним трудно работать, когда он загрязнен), а в других случаях он обрабатывается ковкой, волочением, экструдированием или спеканием. Из всех металлов при температуре выше 1650 °C (3000 °F) этот элемент имеет самую высокую температуру плавления (3422 °C) (6192 °F), самое низкое давление пара и самая высокая прочность на растяжение. Вольфрам имеет самый низкий коэффициент теплового расширения среди всех чистых металлов. Его коррозионная стойкость превосходна, и большинство минеральных кислот могут лишь слегка повредить его. Металлический вольфрам образует защитный оксид при контакте с воздухом, но может окисляться при высокой температуре. Сталь, легированная небольшим количеством вольфрама, значительно увеличивает ее ударную вязкость. Химические соединения Наиболее распространенная формальная степень окисления вольфрама +6, но он проявляет все степени окисления от -1 до +6. [2] Вольфрам обычно соединяется с кислородом с образованием желтого оксида вольфрама, WO 3 , который растворяется в водных щелочных растворах с образованием ионов вольфрамата, WO 4 2- . Водные полиоксоанионы Водные растворы вольфрамата известны образованием полиоксоанионов в нейтральных и кислых условиях. Поскольку вольфрамат постепенно обрабатывают кислотой, он сначала дает растворимый метастабильный анион «паравольфрамата А», W 7 O 24 6− , который в течение нескольких часов или дней превращается в менее растворимый анион «паравольфрамата B», H 2 W 12 O 42 10− . Дальнейшее подкисление дает очень растворимый анион метавольфрамата, H 2 W 12 O 40 6- , после достижения равновесия. Ион метавольфрамата существует в виде симметричного кластера из двенадцати вольфрамово-кислородных октаэдров, известного как анион Кеггина. Многие другие полиоксоанионы существуют в виде метастабильных частиц. Включение другого атома, такого как фосфор, вместо двух центральных атомов водорода в метавольфрамате дает широкий спектр гетерополикислот, таких как фосфорно-вольфрамовая кислота H 3 P W 12 O 40 в этом примере. См. также соединения вольфрама. Биологическая роль Вольфрам является важным питательным веществом для некоторых организмов. Ферменты, называемые оксидоредуктазами, используют вольфрам так же, как и молибден, используя его в комплексе вольфрам-птерин. 20 августа 2002 г. официальные лица, представляющие находящиеся в США Центры по контролю и профилактике заболеваний, объявили, что анализы мочи семей больных лейкемией и семей контрольной группы в Фэллоне, штат Невада, показали повышенный уровень металлического вольфрама в телах людей. обе группы. [3] Шестнадцать недавних случаев рака у детей были обнаружены в районе Фаллон, который в настоящее время идентифицирован как раковый кластер (следует, однако, отметить, что большинство жертв рака не являются постоянными жителями Фаллон). ). Доктор Кэрол Х. Рубин, руководитель отделения CDC, заявила, что данные, демонстрирующие связь между вольфрамом и лейкемией, в настоящее время недоступны. [4] приложений Вольфрам – это металл с широким спектром применения, самым большим из которых является карбид вольфрама (W 2 C, WC) в твердых сплавах. Цементированные карбиды (также называемые твердыми сплавами) представляют собой износостойкие материалы, используемые в металлообрабатывающей, горнодобывающей, нефтяной и строительной отраслях. Вольфрам широко используется в нитях электрических ламп и электронных ламп, а также в электродах, поскольку из него можно вытянуть очень тонкую проволоку с высокой температурой плавления. Другое использование: Благодаря высокой температуре плавления вольфрам подходит для использования в аэрокосмической отрасли и при высоких температурах, в том числе в электротехнике, нагреве и сварке, особенно в процессе GTAW (также называемом сваркой TIG). Свойства твердости и плотности делают этот металл идеальным для изготовления сплавов тяжелых металлов, которые используются в вооружении, радиаторах и устройствах с высокой плотностью, таких как грузы, противовесы, балластные кили для яхт и хвостовой балласт для коммерческих самолетов. Высокая плотность делает его идеальным ингредиентом для дротиков, обычно 80%, а иногда и до 97%. Это позволяет дротикам, содержащим вольфрам, иметь меньший диаметр, чем у дротиков из других металлов того же веса, что обеспечивает более плотную группировку. Быстрорежущая сталь содержит вольфрам, а некоторые вольфрамовые стали содержат до 18% вольфрама. Суперсплавы, содержащие вольфрам, используются в турбинных лопатках и износостойких деталях и покрытиях. Примерами являются Hastelloy и Stellite. Вольфрамовый порошок используется в качестве наполнителя в пластиковых композитах, которые используются в качестве нетоксичного заменителя свинца, в пулях, дроби и радиационных экранах. Химические соединения вольфрама используются в катализаторах, неорганических пигментах и ​​высокотемпературных смазочных материалах на основе дисульфида вольфрама, которые стабильны до 500 °C (930 °F). Поскольку тепловое расширение этого элемента аналогично боросиликатному стеклу, его используют для изготовления уплотнений стекло-металл. Он используется в пенетраторах с кинетической энергией, обычно легированных никелем и железом или кобальтом, для образования тяжелых сплавов, используемых в качестве альтернативы обедненному урану. Вольфрам используется в качестве межкомпонентного материала в интегральных схемах. Контактные отверстия вытравлены в диэлектрическом материале из диоксида кремния, заполнены вольфрамом и отполированы для формирования соединений с транзисторами. Типичные контактные отверстия могут быть размером всего 65 нм. Карбид вольфрама является одним из самых твердых карбидов и используется в станках, таких как фрезерные и токарные инструменты, а использование вместе с кобальтом и углеродом часто является лучшим выбором для таких применений. Широко используется для экранирования в радиофармацевтической промышленности. Его часто используют при транспортировке индивидуальных доз ФДГ (называемых «свиньями») — высокая энергия фтора-18 делает свинец гораздо менее эффективным. Вольфрам используется в эмиттерах сфокусированных ионно-лучевых и электронных микроскопов. Вольфрам также начинают использовать в ювелирных изделиях. Его твердость делает его идеальным для колец, которые никогда не царапаются, гипоаллергенны и не нуждаются в полировке. Это свойство особенно полезно в конструкциях с матовой отделкой. Также используется в рыболовных приманках, таких как Мормышка. Вольфрам используется в качестве балласта в гоночных автомобилях высокого уровня в таких сериях, как NASCAR и Формула-1. Разное: Оксиды используются в керамической глазури, а вольфраматы кальция/магния широко используются в флуоресцентном освещении. Кристаллические вольфраматы используются в качестве сцинтилляционных детекторов в ядерной физике и ядерной медицине. Металл также используется в рентгеновских мишенях и нагревательных элементах для электрических печей. Соли, содержащие вольфрам, используются в химической и кожевенной промышленности. Вольфрамовые «бронзы» (так называемые из-за цвета оксидов вольфрама) наряду с другими соединениями используются в красках. Некоторые типы струн для музыкальных инструментов наматываются вольфрамовой проволокой. Производство Вольфрам содержится в минералах вольфрамите (вольфрамат железа-марганца, FeWO 4 /MnWO 4 ), шеелите (вольфрамат кальция, CaWO 4 ), ферберите и гюбнерите. Крупные месторождения этих полезных ископаемых находятся в Китае (около 57% мировой доли), России, Австрии и Португалии, сообщает Британская геологическая служба. Металл коммерчески производится путем восстановления оксида вольфрама водородом или углеродом. Мировые запасы вольфрама оцениваются в 7 млн ​​т Вт. Многие из этих запасов в настоящее время экономически нецелесообразны. При нынешних темпах потребления этих запасов хватит примерно на 140 лет. Подсчитано, что 30% запасов составляют вольфрамитовые и 70% – шеелитовые руды. Еще одним фактором, контролирующим поставки вольфрама, является переработка вольфрама в лом, который легче перерабатывается для повторного использования, чем сырая руда. История Вольфрам (по-шведски tung sten означает «тяжелый камень»), хотя текущее название элемента на шведском языке – wolfram (иногда пишется по-шведски как volfram ), от наименования volf rahm Валлериуса в 1747 г., переведено из описания Агриколы в 1546 г. как Lupi spuma , что означает «волчья пена» после того, как олово поедается, как волк после овцы в процессе его добычи. [5] Впервые гипотеза о его существовании была выдвинута Питером Вульфом в 1779 году, который исследовал вольфрамит и пришел к выводу, что он должен содержать новое вещество. В 1781 году Карл Вильгельм Шееле установил, что из вольфрамита можно получить новую кислоту. Шееле и Торберн Бергман предположили, что можно получить новый металл путем восстановления вольфрамовой кислоты. В 1783 году Хосе и Фаусто Эльхуяр обнаружили в вольфрамите кислоту, идентичную вольфрамовой кислоте. Позже в том же году в Испании братьям удалось выделить вольфрам путем восстановления этой кислоты древесным углем. Им приписывают открытие элемента. [6] [7] Во время Второй мировой войны вольфрам играл огромную роль в фоновых политических сделках. Португалия, как основной европейский источник этого элемента, оказалась под давлением с обеих сторон из-за своих источников вольфрамитовой руды. Устойчивость к высоким температурам, а также чрезвычайная прочность его сплавов сделали металл очень важным сырьем для оружейной промышленности. См. также Полевой эмиссионный пистолет 9 http://www.itia.info/FileLib/ITIA_Newsletter_December05.pdf

Эта статья находится под лицензией GNU Free Documentation License. Он использует материал из статьи Википедии «Вольфрам». Список авторов есть в Википедии.

Вольфрам — Энциклопедия Нового Света

Вольфрам (ранее вольфрам ) — химический элемент с символом W и атомный номер 74. Этот тяжелый металл, от серо-стального до белого цвета, примечателен своими прочными физическими свойствами, что делает его очень полезным для многих применений. Его температура плавления выше, чем у любого другого нелегированного сплава, и поэтому он используется в нитях накаливания в лампочках и нагревательных элементах в электрических печах. Его чрезвычайная твердость делает его подходящим для использования в «быстрорежущей стали», которая может резать материалы на более высоких скоростях, чем углеродистая сталь, и в «суперсплавах», которые хорошо работают даже при повышенных температурах. Карбид вольфрама, соединение вольфрама и углерода, является одним из самых твердых известных материалов и наиболее распространенным материалом для изготовления фрезерных и токарных инструментов. Вольфраматы кальция и магния широко используются в люминесцентном освещении, а оксиды вольфрама — в красках и керамических глазурях.

Содержание

• 1 История
• 2 Возникновение
• 3 Примечательные характеристики
  • 3.1 Изотопы
• 4 соединения
  • 4.1 Карбид вольфрама
  • 4.2 Вольфрам(VI) фторид
  • 4.3 Оксиды вольфрама
  • 4.4 Фосфорно-вольфрамовая кислота
  • 4.5 Водные полиоксоанионы
• 5 приложений
  • 5.1 Использование металлического вольфрама, сплавов и композитов
  • 5.2 Использование соединений вольфрама
• 6 Биологическая роль
• 7 Каталожные номера
• 8 Внешние ссылки
• 9 кредитов

История

Вольфрамовый порошок

Первую гипотезу о существовании вольфрама выдвинул Питер Вульф в 1779 году, когда он исследовал минерал вольфрамит и пришел к выводу, что он должен содержать новое вещество. В 1781 году Карл Вильгельм Шееле установил, что из вольфрамита можно получить новую кислоту. Шееле и Торберн Бергман предположили возможность получения нового металла восстановлением этой кислоты, названной вольфрамовая кислота . В 1783 году два брата, Хосе и Фаусто Эльхуяр, нашли в вольфрамите кислоту, идентичную вольфрамовой кислоте. Позже в том же году в Испании братьям удалось выделить вольфрам из кислоты с помощью химического процесса, называемого восстановлением , с использованием древесного угля. Им приписывают открытие этого элемента.

Во время Второй мировой войны вольфрам играл огромную роль в фоновых политических сделках. Устойчивость металла к высоким температурам, а также чрезвычайная прочность его сплавов сделали вольфрам очень важным сырьем для оружейной промышленности. Таким образом, обе стороны в войне искали элемент, оказывая давление на Португалию, главный европейский источник вольфрамитовой руды.

Залегание

Вольфрам встречается в минералах вольфрамите (железо-марганцевый вольфрамат, FeWO ₄ /MnWO ₄ ), шеелите (вольфрамат кальция, CaWO ₄ и гюбнерит). Важные месторождения этих полезных ископаемых были обнаружены в Калифорнии и Колорадо в Соединенных Штатах, а также в Боливии, Китае, Португалии, России и Южной Корее. Китай производит около 75 процентов мировых поставок. Металл коммерчески производится путем восстановления оксида вольфрама водородом или углеродом.

Мировые запасы вольфрама оцениваются в 7 млн ​​т Вт. Было высказано предположение, что 30 процентов запасов составляют вольфрамитовые и 70 процентов – шеелитовые руды. К сожалению, пока большая часть этих запасов экономически нецелесообразна. При нашем нынешнем годовом уровне потребления этих запасов хватит примерно на 140 лет. Еще одним фактором, контролирующим поставки вольфрама, является переработка вольфрамового лома, который, как было доказано, является очень ценным источником.

Примечательные характеристики

Вольфрам — это химический элемент, классифицируемый как переходный металл . Его символ W происходит от латинского слова wolframium . В периодической таблице он находится в периоде 6, между танталом (Ta) и рением (Re).

Чистый металл твердый, от серо-стального до оловянно-белого цвета. В нечистом виде он хрупок и с ним трудно работать, но в чистом виде его можно резать ножовкой. Кроме того, его можно обрабатывать ковкой, волочением или прессованием.

Из всех металлов этот элемент имеет самую высокую температуру плавления (3422 °С или 619 °С).2° F) и самое низкое давление пара. Он также имеет самую высокую прочность на растяжение (максимальное напряжение, которое он может выдержать до деформации или разрушения) при температурах выше 1650°C (3000°F). Он чрезвычайно устойчив к коррозии и лишь незначительно подвергается воздействию большинства минеральных кислот. При воздействии воздуха на поверхности металла образуется защитный оксид, но более полно вольфрам может окисляться при высокой температуре. При легировании в небольших количествах со сталью вольфрам значительно увеличивает твердость стали.

Изотопы

Встречающийся в природе вольфрам состоит из пяти радиоактивных изотопов, но они имеют такой длительный период полураспада, что их можно считать стабильными. Все пять могут распадаться на изотопы гафния-72 с испусканием альфа-частиц (соответствующих ядрам гелия-4). Альфа-распад наблюдался (в 2003 г.) только у 90 105 180 90 106 Вт, самого легкого и редкого из этих изотопов. В среднем в одном грамме природного вольфрама в год происходит два альфа-распада ¹⁸⁰ Вт.

Кроме того, были охарактеризованы 27 искусственных радиоизотопов вольфрама. Наиболее стабильны из них ¹⁸¹ Вт с периодом полураспада 121,2 дня; ¹⁸⁵ Вт с периодом полураспада 75,1 дня; ¹⁸⁸ Вт с периодом полураспада 69,4 дня; и ¹⁷⁸ Вт с периодом полураспада 21,6 дня. Все остальные искусственные изотопы имеют период полураспада менее 24 часов, а период полураспада большинства из них составляет менее восьми минут. Вольфрам также имеет четыре «метастабильных» состояния, из которых наиболее стабильным является 9.0105 179м Вт (период полураспада 6,4 минуты). (Метастабильное состояние атома — это нестабильное состояние, при котором протон или нейтрон в ядре находится в более высоком с энергетической точки зрения или возбужденном состоянии. )

Соединения

В химическом отношении вольфрам образует соединения, в которых его «степень окисления» колеблется от +2 до +6, но наиболее распространенным является +6. (Степень окисления — это мера степени окисления атома в соединении; это 90 530 гипотетический 90 531 электрический заряд, который атом имел бы, если бы его связи со всеми другими атомами в соединении были полностью ионными.) Вольфрам обычно соединяется с кислородом. с образованием желтого оксида вольфрама ( WO ₃ ). Этот оксид растворяется в водных щелочных растворах с образованием ионов вольфрамата (WO ₄ ^2-). Некоторые полезные соединения вольфрама описаны ниже.

Карбид вольфрама

Карбид вольфрама (WC или W ₂ C) представляет собой химическое соединение, содержащее вольфрам и углерод. Чрезвычайная твердость делает его полезным в производстве режущих инструментов, абразивов и подшипников в качестве более дешевой альтернативы алмазу. Он также используется в качестве стойкого к царапинам материала для ювелирных изделий, включая ремешки для часов и обручальные кольца.

Вольфрам(VI) фторид

Вольфрам(VI) фторид (WF ₆ ), также известный как гексафторид вольфрама , представляет собой бесцветный газ. Он негорюч, но очень ядовит и ядовит. Его получают реакцией газообразного фтора с металлическим вольфрамом. Этот газ чаще всего используется в производстве полупроводниковых схем и печатных плат посредством процесса, называемого «химическое осаждение из паровой фазы».

Оксиды вольфрама

Оксид вольфрама (или оксид вольфрама , WO ₃ ) представляет собой соединение вольфрама и кислорода желтого цвета с температурой плавления 1473°С. Его синтезируют путем нагревания вольфрама или других оксидов вольфрама в избытке кислорода. Он обычно используется в производстве сплавов, керамики, пигментов и огнезащиты. Другой оксид, коричневый WO ₂ , получают восстановлением WO ₃ водородом (H ₂ ).

Фосфорно-вольфрамовая кислота

Фосфорно-вольфрамовая кислота (PTA), также называемая вольфрамофосфорная кислота или вольфрамгидрофосфат (HPW) представляет собой химическое вещество с формулой 12 WO ₃ . Н ₃ ЗП ₄ . х Н ₂ О. Имеет вид мелких бесцветно-сероватых или слегка желто-зеленых кристаллов, с температурой плавления 89°С (гидрат 24 Н ₂ О). Не имеет запаха и хорошо растворим в воде (200 г/100 мл). Он не особенно токсичен, но является слабым кислотным раздражителем.

Фосфорновольфрамовая кислота используется в гистологии в качестве компонента для окрашивания образцов клеток. Он связывается с фибрином, коллагеном и волокнами соединительных тканей и замещает анионы красителей из этих материалов, избирательно обесцвечивая их. Кроме того, он непроницаем для электронов и поэтому полезен в качестве отрицательного красителя для вирусов, нервов, полисахаридов и других биологических материалов для визуализации с помощью просвечивающего электронного микроскопа.

Водные полиоксоанионы

Водные растворы вольфрамата известны образованием полиоксоанионов (анионов, содержащих вольфрам и кислород) в нейтральных и кислых условиях. По мере постепенной обработки вольфрамата кислотой сначала образуется растворимый метастабильный анион «паравольфрамата А», W ₇ O ₂₄ ⁶⁻ . Через несколько часов или дней паравольфрамат А превращается в менее растворимый анион «паравольфрамата В», H ₂ W ₁₂ O ₄₂ ¹⁰⁻ . Дальнейшее подкисление дает очень растворимый анион «метавольфрамата» H ₂ W ₁₂ O ₄₀ ⁶⁻ после достижения равновесия. Ион метавольфрамата существует в виде симметричного кластера из двенадцати вольфрамово-кислородных октаэдров, известного как анион Кеггина. Многие другие полиоксоанионы существуют в виде метастабильных частиц. Включение другого атома, такого как фосфор, вместо двух центральных атомов водорода в метавольфрамате приводит к образованию большого разнообразия так называемых «гетерополианионов».

Области применения

Использование металлического вольфрама, сплавов и композитов

• Поскольку вольфрам имеет чрезвычайно высокую температуру плавления и пластичен (его можно легко вытянуть в провода), он широко используется в нитях накаливания для лампочек и вакуумных трубок, и для нагревательных элементов в электрических печах.
• Благодаря высокой температуре плавления вольфрам также используется для других высокотемпературных применений, таких как сварка. Одним из примечательных применений является процесс «дуговой сварки вольфрамовым электродом в газе» (GTAW), также называемый сваркой TIG.
• Благодаря своей твердости вольфрам идеально подходит для изготовления сплавов тяжелых металлов для вооружений.
• Благодаря своей высокой плотности он используется в грузах, противовесах и балластных килях для яхт, а также в дротиках (обычно 80 процентов, а иногда и до 97 процентов вольфрама).
• «Быстрорежущая сталь» (которая может резать материал на более высоких скоростях, чем углеродистая сталь) содержит вольфрам, а некоторые вольфрамовые стали содержат до 18 процентов вольфрама.
• В турбинных лопатках и износостойких деталях и покрытиях используются «суперсплавы», содержащие вольфрам. (Суперсплавы — это сплавы с высокими эксплуатационными характеристиками, которые хорошо работают при повышенных температурах.)
• Композиты, содержащие вольфрам, используются в качестве заменителей свинца в пулях и дроби.
Тепловое расширение вольфрама
• аналогично тепловому расширению боросиликатного стекла, поэтому его используют для изготовления уплотнений между стеклом и металлом.
• Вольфрам в сплаве с никелем и железом или кобальтом используется в виде боеприпасов, называемых пенетраторами с кинетической энергией . Подобно пуле, такой пенетратор использует кинетическую энергию для проникновения в цель.
• Вольфрам используется в качестве материала межсоединений в интегральных схемах для соединения с транзисторами.
• Некоторые типы струн для музыкальных инструментов наматываются вольфрамовой проволокой.

Использование соединений вольфрама

• Карбид вольфрама (W ₂ C, WC) (классифицируемый как «цементированный карбид») из-за его исключительной твердости является наиболее распространенным материалом для изготовления фрезерных и токарных инструментов. Он используется в металлообрабатывающей, горнодобывающей, нефтяной и строительной отраслях.
Карбид вольфрама
• также используется в ювелирных изделиях, так как он гипоаллергенен и не теряет свой блеск, как другие полированные металлы.
• Оксиды вольфрама используются в керамических глазурях.
• Вольфрамовые «бронзы» (так называемые из-за цвета оксидов вольфрама) и другие соединения используются в красках.
• Вольфраматы кальция/магния широко используются в флуоресцентном освещении.
• Кристаллические вольфраматы используются в качестве сцинтилляционных детекторов в ядерной физике и ядерной медицине.
• Соли, содержащие вольфрам, используются в химической и кожевенной промышленности.
• Дисульфид вольфрама используется в высокотемпературных смазочных материалах, так как он стабилен до 500°C (930° по Фаренгейту).
• Некоторые соединения вольфрама используются в качестве катализаторов.

Биологическая роль

В организме класс ферментов, называемых оксидоредуктазами , использует вольфрам в комплексе с органическим соединением птерином . (Это похоже на использование молибдена этими ферментами.)

20 августа 2002 г. официальные лица, представляющие находящиеся в США Центры по контролю и профилактике заболеваний (CDC), объявили, что анализы мочи семей больных лейкемией и семей контрольной группы в районе Фаллон, штат Невада, показали повышенный уровень металлического вольфрама. в органах обеих групп. Шестнадцать недавних случаев рака у детей были обнаружены в районе Фаллон, который в настоящее время идентифицирован как кластер рака. Однако следует отметить, что большинство жертв рака не были давними жителями Фэллона. Кроме того, доктор Кэрол Х. Рубин, руководитель отделения CDC, заявила, что данные, демонстрирующие связь между вольфрамом и лейкемией, в настоящее время недоступны.

Ссылки

Ссылки ISBN поддерживают NWE за счет реферальных сборов

• Лос-Аламосская национальная лаборатория – вольфрам

DC/AC Circuits and Electronics: Principles & Applications by Robert K. Herrick, Published Delmar Learning 2003 for Purdue University

Внешние ссылки

Все ссылки получены 27 марта 2020 г.

• WebElements.com – Вольфрам
• Недвижимость, фотографии, история, паспорт безопасности

Кредиты

Энциклопедия Нового Света авторов и редакторов переписали и дополнили статью Википедии в соответствии со стандартами New World Encyclopedia . Эта статья соответствует условиям лицензии Creative Commons CC-by-sa 3.0 (CC-by-sa), которая может использоваться и распространяться с надлежащим указанием авторства. Упоминание должно осуществляться в соответствии с условиями этой лицензии, которая может ссылаться как на авторов New World Encyclopedia , так и на самоотверженных добровольных участников Фонда Викимедиа. Чтобы процитировать эту статью, щелкните здесь, чтобы просмотреть список допустимых форматов цитирования. История более ранних вкладов википедистов доступна исследователям здесь:

• Вольфрам ^{История}
• Карбид вольфрама ^{история}
• Оксид вольфрама  ^{История}
• Фосфорно-вольфрамовая кислота  ^{история}
• Вольфрам(VI)_фторид  ^{История}
• Oxidation_state ^history

История этой статьи с момента ее импорта в New World Encyclopedia :

• История “Tungsten”

Примечание. На использование отдельных изображений, лицензированных отдельно, могут распространяться некоторые ограничения.

Вольфрам | Металлургия для чайников

В 1779 году Питер Вульф сделал вывод о существовании нового элемента – вольфрама – из своего анализа минерала вольфрамита (минерала вольфрамата железа и марганца). Вольфрам был выделен в виде оксида вольфрама (WO3) в 1781 году Карлом В. Шееле из минерала шеелита (вольфрамата кальция). Однако у него не было подходящей печи для восстановления оксида до металла.

Вольфрамовое кольцо

Вольфрам был окончательно выделен Фаусто и Хуаном Хосе де Эльхуяр в 1783 году путем восстановления подкисленного вольфрамита древесным углем. Название элемента происходит от шведских слов «tung sten», что означает тяжелый камень. Химический символ W происходит от первоначального названия элемента Вольфрам.

Вольфрам серо-стального цвета при стандартных условиях в разобранном виде встречается на Земле только в виде химических соединений. Он был идентифицирован как новый элемент в 1781 году и впервые выделен как металл в 1783 году. Его важные руды включают вольфрамит и шеелит. Свободный элемент примечателен своей устойчивостью, особенно тем фактом, что он имеет самую высокую температуру плавления среди всех нелегированных металлов и вторую самую высокую температуру плавления среди всех элементов после углерода.

Вольфрамовая руда

Также примечательна его высокая плотность, в 19,3 раза превышающая плотность воды, сравнимая с плотностью урана и золота, и намного превышающая (примерно в 1,7 раза) плотность свинца. Вольфрам с небольшим количеством примесей часто бывает хрупким и твердым, что затрудняет его обработку. Однако очень чистый вольфрам более пластичен, и его можно резать ножовкой.

Вольфрамовый шарик

Нелегированная элементарная форма используется в основном в электротехнике. Многие сплавы вольфрама имеют множество применений, в первую очередь в нитях накаливания ламп накаливания, рентгеновских трубках (как нити накала, так и мишени) и суперсплавах. Твердость и высокая плотность вольфрама позволяют использовать его в военных снарядах проникающего действия.

Вольфрам Инертный газ

Соединения вольфрама чаще всего используются в промышленности в качестве катализаторов. Вольфрам является единственным металлом из третьего переходного ряда, который, как известно, встречается в биомолекулах, где он используется в нескольких видах бактерий. Это самый тяжелый элемент, который, как известно, используется любым живым организмом. Однако вольфрам препятствует метаболизму молибдена и меди и несколько токсичен для животных.

Вольфрамовая лампа

Из всех металлов в чистом виде вольфрам имеет самую высокую температуру плавления (3,422 °C, 6,192 °F), самое низкое давление паров (при температуре выше 1650 °C, 3000 °F) и самая высокая прочность на растяжение. Вольфрам имеет самый низкий коэффициент теплового расширения среди всех чистых металлов. Низкое тепловое расширение, высокая температура плавления и прочность вольфрама обусловлены прочными ковалентными связями, образованными между атомами вольфрама 5d-электронами. [14] Легирование небольшого количества вольфрама сталью значительно увеличивает ее ударную вязкость.

Вольфрамовая нить

 Название «вольфрам» (от скандинавского tung sten, что означает «тяжелый камень») используется в английском, французском и многих других языках в качестве названия элемента. Вольфрам — старое шведское название минерала шеелита. Встречающийся в природе вольфрам состоит из пяти изотопов, период полураспада которых настолько велик, что их можно считать стабильными. Элементарный вольфрам устойчив к воздействию кислорода, кислот и щелочей.

Вольфрам содержится в минералах вольфрамите (железо-марганцевый вольфрамат, (Fe,Mn)WO4), шеелите (вольфрамат кальция, (CaWO4), ферберите (FeWO4) и гюбнерите (MnWO4). Китай произвел 51 000 тонн вольфрамового концентрата в 2009 г., что составило 83% мирового производства. Вольфрам с атомным номером 74 является самым тяжелым из известных биологически функциональных элементов, а следующим по тяжести является йод (Z = 53). Хотя вольфрам не используется эукариотами, он используется некоторыми

Например, ферменты, называемые оксидоредуктазами, используют вольфрам аналогично молибдену, используя его в комплексе вольфрам-птерин с молибдоптерином (молибдоптерин, несмотря на свое название, не содержит молибдена, но может образовывать комплексы либо с молибденом, либо с вольфрамом при использовании живыми организмами). Ферменты, использующие вольфрам, обычно восстанавливают карбоновые кислоты до альдегидов. Однако оксидоредуктазы вольфрама также могут катализировать окисление.0003

Первый открытый фермент, требующий вольфрама, также требует селена, и в этом случае пара вольфрам-селен может функционировать аналогично паре молибден-сера некоторых ферментов, требующих кофактора молибдена. Один из ферментов в семействе оксидоредуктаз, который иногда используют вольфрам (бактериальная формиатдегидрогеназа H), которая, как известно, использует селен-молибденовую версию молибдоптерина. Хотя было обнаружено, что вольфрамсодержащая ксантиндегидрогеназа из бактерий содержит вольфрам-молидоптерин, а также не связанный с белками селен, комплекс вольфрам-селен-молибдоптерин не был окончательно описан.

В почве металлический вольфрам окисляется до вольфрамат-аниона. Вольфрам изучался как биологический антагонист метаболизма меди в роли, аналогичной действию молибдена. В 2009 году было произведено около 61 300 тонн вольфрамовых концентратов. Вольфрам извлекается из руд в несколько стадий. В конечном итоге руда превращается в оксид вольфрама (VI) (WO3), который нагревается с водородом или углеродом для получения порошкообразного вольфрама. Из-за высокой температуры плавления вольфрама литье вольфрамовых слитков экономически невыгодно. Вместо этого порошкообразный вольфрам смешивают с небольшим количеством порошкообразного никеля или других металлов и спекают. В процессе спекания никель диффундирует в вольфрам, образуя сплав.

Вольфрам не торгуется как фьючерсный контракт, и его нельзя отследить на таких биржах, как Лондонская биржа металлов. Вольфрам в основном используется в производстве твердых материалов на основе карбида вольфрама, одного из самых твердых карбидов, с температурой плавления 2770 °С. Ювелирная промышленность изготавливает кольца из спеченного карбида вольфрама, композитов карбид вольфрама с металлом, а также просто металлический вольфрам. Иногда производители или продавцы называют карбид вольфрама металлом, но на самом деле это керамика. Из-за твердости карбида вольфрама кольца из этого материала чрезвычайно устойчивы к истиранию и сохраняют полированную поверхность намного дольше, чем кольца из металлического вольфрама. Однако кольца из карбида вольфрама хрупкие и могут треснуть при резком ударе.

Твердость и плотность вольфрама применяются при получении сплавов тяжелых металлов. Хорошим примером является быстрорежущая сталь, которая может содержать до 18% вольфрама. Высокая температура плавления вольфрама делает вольфрам хорошим материалом для таких применений, как сопла ракет, например, в баллистической ракете UGM-27 Polaris, запускаемой с подводной лодки. Суперсплавы, содержащие вольфрам, такие как Hastelloy и Stellite, используются в лопатках турбин, износостойких деталях и покрытиях.

Аналогичным образом, вольфрамовые сплавы также использовались в снарядах для пушек, гранатах и ​​ракетах для создания сверхзвуковых осколков. Сплавы вольфрама с высокой плотностью с никелем, медью или железом используются в высококачественных дротиках (чтобы обеспечить меньший диаметр и, следовательно, более плотную группировку) или для рыболовных приманок (вольфрамовые шарики позволяют мухе быстро тонуть). Некоторые типы струн для музыкальных инструментов наматываются вольфрамовой проволокой.

Его плотность, аналогичная плотности золота, позволяет использовать вольфрам в ювелирных изделиях в качестве альтернативы золоту или платине. Металлический вольфрам тверже, чем сплавы золота (хотя и не так тверд, как карбид вольфрама), и является гипоаллергенным, что делает его полезным для колец, устойчивых к царапинам, особенно в конструкциях с матовой отделкой.

Поскольку он сохраняет свою прочность при высоких температурах и имеет высокую температуру плавления, элементарный вольфрам используется во многих высокотемпературных устройствах, таких как электрические лампы, электронно-лучевые трубки и нити накала вакуумных трубок, нагревательные элементы и сопла ракетных двигателей. . Его высокая температура плавления также делает вольфрам пригодным для использования в аэрокосмической промышленности и при высоких температурах, таких как электротехника, отопление и сварка, особенно в процессе дуговой сварки вольфрамовым электродом (также называемой сваркой вольфрамовым электродом в среде инертного газа (TIG)). В электронике вольфрам используется в качестве соединительного материала в интегральных схемах между диэлектрическим материалом из диоксида кремния и транзисторами.

Вам также может понравиться

Анализ неисправности редуктора 316L Введение: Нержавеющая сталь 316L размером 8 x 6 дюймов…

Что такое дамасская сталь? Дамасская сталь – одно из величайших чудес…

Исследование диаграммы состояния железо-углерод (Fe-C) Изучение микроструктуры всех сталей. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Винторезные станки Вопросы и ответы Карусельные станки Советы мастера Станок 1М63 Токарные станки Фрезерные станки Разное
