Содержание

Штангенинструмент – виды, типы, назначение инструмента


Особенности инструмента

Общее у штангенинструмента – два обязательных элемента конструкции:

  • Штанга (или металлическая рейка) с основной (неподвижной) измерительной шкалой: дает показания замеров в миллиметрах или дюймах.
  • Подвижная рамка (нониус или верньер) со вспомогательной шкалой: позволяет определить дробные доли миллиметра или дюймапри замерах.

По точности измерения штангенинструмент уступает только микрометру. В первом случае, при замерах мы получаем точность до десятых или сотых миллиметра (зависит от модели прибора), микрометр дает точность показаний до тысячной доли миллиметра.

Выпускается несколько основных видом таких приборов:

  • Штангенциркули – позволят не только замерять параметры изделий или глубину отверстий, но и наносить разметку на поверхности.
  • Штангенрейсмасы – для переноса размеров с чертежа на заготовку и нанесения параллельных разметочных линий.
  • Штангенглубиномеры – для замеров глубины пазов и отверстий.
  • Штангензубомеры – для замера параметров зубчатых реек или зубьев шестеренок.

История инструмента

Первым изобрели штангенциркуль. Не стоит доверять немецким терминам, созвучным с этим инструментом: в переводе «stangenzirkel» – это большой циркуль, для начертания дуг большого радиуса и окружностей большого диаметра. В немецком языке штангенциркуль обозначают словом «messschieber» — «раздвижной измеритель».

Прообраз первого штангенциркуля был деревянным, и появился в начале 17 века. Но в том виде и конструкции – с нониусом – в котором знаем прибор мы, штангенциркуль появился в конце 18 века в Англии, и сразу – в металле. Автором первого нониуса был математик Педру Нуниш – он разрабатывал навигационные приборы для флота, но более ранняя модель подвижной рамки со шкалой изобретена французским математиком Пьером Вернье в 30-х годах 16 века (поэтому второе название нониуса – верньер).

Практически одновременно – с разницей в 5-7 лет появились и остальные штангенинструменты: развивалась техника и технический прогресс, появились новые технологии.

Примером влияния новых технологий на такие приборы являются электронное отсчетное устройство, или разметка штангенциркулей свыше 500 мм не от нуля. Во втором случае это связано с возможностью нанесения разметки с помощью лазера: устаревший – механический – способ нанесения разметки не мог обеспечить необходимую точность измерительным инструментам.

Виды и особенности инструментов

Мы предлагаем основные виды штангенциркулей ГОСТ 166-89:

  • Тип-1 – модели ШЦ-1, ШЦЦ-1 (с цифровым отсчетом), ШЦК (с круговым отсчетным устройством).
  • Тип-2 – модели ШЦ-2, ШЦЦ-2.
  • Тип-3 – модели ШЦ-3, ШЦЦ-3.
  • Модели с твердосплавными губками – ШЦТ (ШЦТ-1, ШЦТ-2, ШЦТ-3).

Тип 1. Инструмент имеет двустороннее расположение губок: одни используются для проведения замеров наружных параметров, вторые – для измерения параметров внутренних и выполнения разметочных работ. В моделях с верхней границей от 125 мм и выше предусмотрены глубиномеры для проведения замеров углубленных уступов, пазов и отверстий.

Кроме проведения замеров крупных элементов (деталей) этот тип штангенциркулей удобен при измерении шага резьбы: у них малые губки имеют профиль и форму заостренных лезвий.

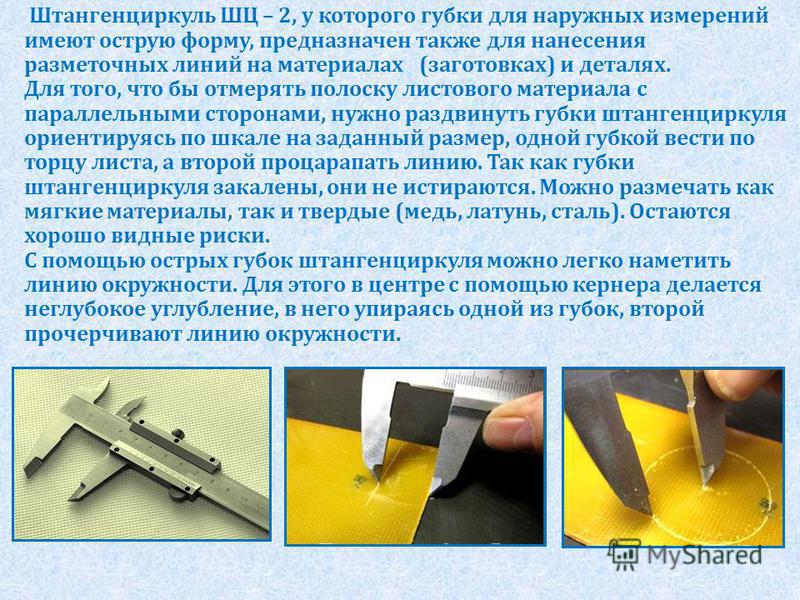

Тип 2. Как и модели Тип-1, эти штангенциркули имеют две пары совмещенных губок – с плоскими внутренними поверхностями и цилиндрическими – наружными. Но этот тип инструмента не оборудуется глубиномером.

Тип 3. Исключительно измерительный инструмент – оборудован только одной парой губок. Как правило, такой инструмент используется при замерах больших деталей (заготовок, элементов деталей)

Модели ШЦТ. Это те же модели ШЦ, но отличие – в конструкции губок: на них устанавливаются твердосплавные пластине. Это позволяет проводить ремонт рабочих поверхностей штангенциркулей и дальнейшее использование инструмента. Применяются для проведения замеров, когда на рабочие поверхности (губки) штангенциркуля существует постоянное абразивное воздействие поверхностей.

Устройство, характеристики и свойства

Если подключить фантазию, то внешне штангель выглядит, как симбиоз молотка и линейки.

Состоит классический инструмент из следующих элементов:

  • Штанга с размеченной шкалой. Максимальная величина измерений зависит от длины штанги.
  • Измерительная рамка – подвижная часть штангеля, способная перемещаться вдоль штанги. На ней нанесена шкала нониуса, позволяющая определять доли миллиметра. Внутри рамки установлена пружина с фиксирующим винтом, прижимающая ее к штанге, что снижает погрешность измерений, которая способна повысится в следствии перекоса подвижной части относительно неподвижной. Вместо нониуса может быть установлена циферблатная шкала или небольшой цифровой дисплей, что зависит от модели штангенциркуля.
  • Неподвижная губка – конструктивно является частью штанги или жестко на ней закреплена, и находится с одной стороны инструмента.


    Рабочей зоной является внутренняя грань стационарной губки, во время измерений ее плотно прикладывают к измеряемому объекту.
  • Подвижная губка – конструктивно является частью рамки или жестко на ней закреплена. Рабочая часть также внутренняя, а сама деталь расположена ровно напротив неподвижной губки таким образом, что при сдвигании рамки грани обеих губок соприкасаются. В этом положении нулевые параметры шкал штанги и нониуса должны совпадать.
  • Выдвижная планка – конструктивная часть измерительной рамки, ее назначение для замера глубины в объектах.

Рассмотренная конструкция, имеющая односторонние губки, позволяет определять лишь внешние размеры объектов.

Для внутренних замеров потребуется штангенциркуль с двусторонним размещением губок.

Вторые имеют, как правило, меньшие размеры, расположены аналогично первым, но с противоположной стороны штанги, а рабочими являются внешние грани.

Материал

Металлический штангенциркуль изготавливают преимущественно из углеродистой и нержавеющей стали, низколегированных инструментальных сталей 9ХС, ХВГ.

Нержавеющий инструмент — классика, однако, в производстве современных штангелей используют и композит, например, на основе углеродного волокна и полимерных смол.

Размеры

Типовые размеры классических штангенциркулей:

  • Длина губок для выполнения наружных замеров: 35 – 300 мм.
  • Длина губок для выполнения внутренних замеров: 6 – 22 мм.
  • Измерительный диапазон – до 2 м.
  • Длина нониуса: 9 – 39 мм.
  • Вес (зависит от материала и размеров): 0,2 – 8,9 кг.

Модели с диапазоном измерений до 5000 мм могут весить более 35 кг.

Следующие действующие ГОСТы регулируют как поверку, так и производство штангенциркулей:

  • ГОСТ 166-89 – определяет технические условия
  • ГОСТ 8.113-85 – определяет порядок поверки

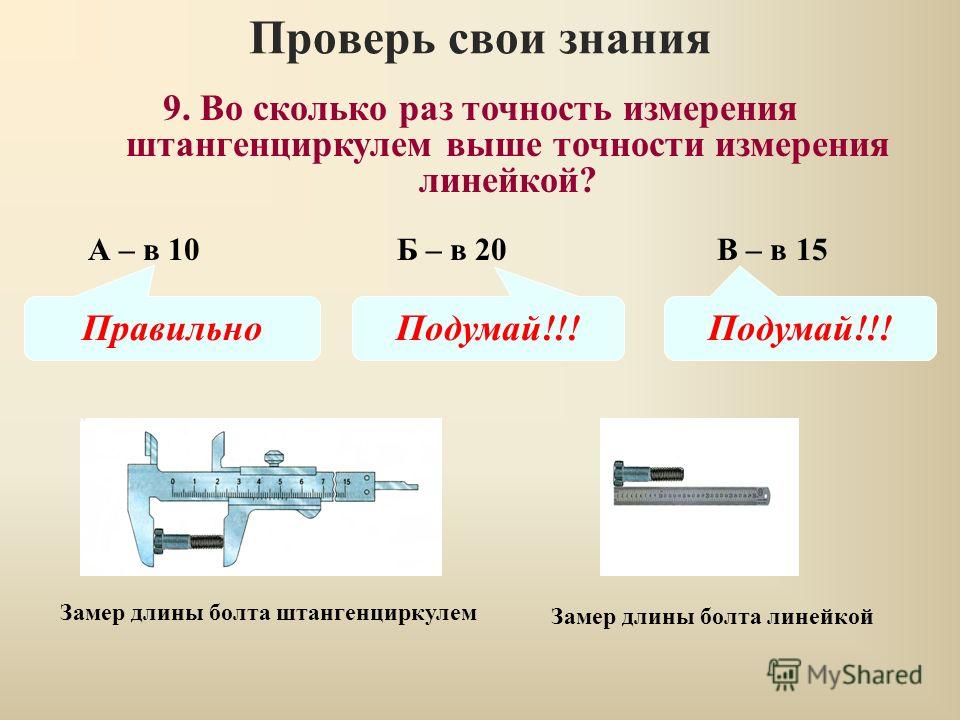

Точность

Нониусный штангенциркуль характеризуется несколькими классами точности:

  1. класс – погрешность составляет 0,05 мм (двадцатая часть миллиметра)
  2. класс – погрешность составляет 0,1 мм (десятая часть миллиметра)

Для высокоточных замеров применяется совершенно другой инструмент – микрометр.

Чтобы наглядно показать, на что влияет класс точности, достаточно предположить, что необходимо определить диаметр нескольких сверл без маркировки.

Штангель второго класса точности позволит найти сверла диаметром 6,7 или 6,8 мм, а первого класса еще и 6,75 мм.

Для электронных инструментов погрешность может достигать 0,01 мм.

ШТАНГЕНГЛУБИНОМЕРЫ

Штангенглубиномер – разновидность штангенинструмента. Его назначение – получение данных замеров глубин в деталях – пазов, канавок, отверстий, уступов.

Особенности и разновидности инструмента

Внешне прибор напоминает штангенциркуль – есть металлическая рамка и штанга. Но нет губок: в качестве рабочих (измерительных) элементов выступают торцы основания и штанги прибора. Стандартная точность измерения моделей с механическим нониусом – 0,1 мм (как у штангенциркуля), но более точными моделями являются с инструменты с круговой (0,02 мм ) и цифровой (0,01 мм) шкалой.

Принцип работы инструмента прост: рабочую часть штанги вводят в замеряемое углубление, а зафиксированное рамкой с основанием (опускают до упора) положение дает показания. Если необходимо провести измерения на сложных поверхностях, для штанги используют специальные наконечники и колки.

Тип глубиномера по ГОСТ 162-90 определяется способом отсчета:

  • ШГ – модель с отсчетом по нониусу.
  • ШГК – модель с круговой шкалой.
  • ШГЦ – цифровая (электронная) модель.

Тип инструмента, диапазон измерений, шаг дискретности (цена деления) определяется нанесенной на изделие маркировкой.

Инструмент используется в слесарном деле (станочная обработка заготовок), в машиностроении и строительстве, при проведении ремонтных работ (строительство, автомастерские, оборудование) и прочих сферах, где необходимы точные замеры.

Снятие показаний [ править | править код ]

По способу снятия показаний штангенциркули делятся на:

  • нониусные,
  • циферблатные — оснащены циферблатом для удобства и быстроты снятия показаний,
  • цифровые — с цифровой индикацией для безошибочного считывания.

Порядок отсчёта показаний штангенциркуля по шкалам штанги и нониуса:

  • считают число целых миллиметров, для этого находят на шкале штанги штрих, ближайший слева к нулевому штриху нониуса, и запоминают его числовое значение;
  • считают доли миллиметра, для этого на шкале нониуса находят штрих, ближайший к нулевому делению и совпадающий со штрихом шкалы штанги, и прибавляют его порядковый номер и цену деления нониуса (цена деления нониуса рассчитывается по формуле: цена деления основной шкалы разделить на количество штрихов нониуса), у наиболее распространенных штангенциркулей ШЦ-1 цена деления нониуса — 0. 1 мм.
  • подсчитывают полную величину показания штангенциркуля, для этого складывают отсчет по основной шкале (число целых миллиметров) и отсчет по шкале нониуса (долей миллиметра).

ШТАНГЕНРЕЙСМАССЫ

Штангенрейсмас – простой и точный инструмент, который используется при замерах высоты детали, глубины отверстий, взаиморасположения поверхностей деталей на одном корпусе и проведения разметочных операций. Прибор может использоваться с дополнительным подсоединяемым узлом, на который устанавливаются измерительные головки с параллельным или перпендикулярным размещением относительно плоскости основы.

Особенности и разновидности инструмента

Прибор имеет внешнюю схожесть с большинством представителей категории штангенинструментов. Его конструкция в соответствии с ГОСТ 164-90 предусматривает элементы:

  • Массивная основа.
  • Вертикальная штанга с миллиметровой основной шкалой (линейкой).
  • Основная рамка.
  • Нониус с дополнительной (микрометрической) шкалой.
  • Измерительная ножка.
  • Вспомогательные элементы – винты и гайки рамок, держатель сменных приспособлений, чертилка, микрометрическая рамка.

Инструмент позволяет проводить и горизонтальные, и вертикальные измерения, а при установке дополнительного узла – наклонные измерения.

Используется штангенрейсмас в слесарном деле и токарных мастерских: с его определяют линейные геометрические размеры деталей, глубины отверстий и пазов, выполняют разметку заготовок при сборке или ремонте. Применяется в разных отраслях промышленности – металлообработке, машиностроении, автомобиле- и кораблестроении.

Классификация приборов осуществляется по нескольким показателям:

  • По конструктивным особенностям: ШР – нониусные, ШРК – с круговой шкалой отсчета, ШРЦ – с цифровым (электронным) отсчетом.
  • По максимально измеряемой высоте (длине) деталей (максимальный показатель – 2500 мм).
  • По классу точности.
  • Для цифровых моделей – по шагу дискретности.

ШТАНГЕНЗУБОМЕРЫ

Штангензубомер – устройство, которое напоминает сочетание обычного штангенциркуля и глубиномера. Глубиномер позволяет выставить высоту измерения (у зубьев шестеренок толщина меняется в зависимости от высоты), а штангенциркуль позволяет измерить толщину зуба на определенной высоте (в точке замера).

Основная сфера использования – машиностроение: с помощью прибора изготавливают или ремонтируют сложные механизмы (узлы), которые имеют зубчатые передачи – шестеренки или зубчатые рейки.

Особенности инструмента

Конструктивно штангензубомер представляет собой штангу и линейку: они перемещаются в пазах с перпендикулярным (угол 90°) размещением. Рамка оборудована нониусами, за постановку штанги и рамки отвечает микропередача, а фиксация элементов осуществляется стопорными винтами. Измерительные шкалы на линейке и штанги нанесены в небольших углубленных поверхностях для предотвращения преждевременного износа.

Мы предлагаем модели с нониусом (вертикальная и горизонтальная шкала с ценой деления 0,5 мм, с величиной отсчета по нониусу в пределах 0,02 мм) или электронным отсчетом. Инструмент выполнен из инструментальной стали с матовым (антибликовым) хромированным покрытием. Измерительные поверхности имеют твердосплавное покрытие.

В каталоге представлены модели, предназначенные для проведения замеров на деталях с разным шагом зуба, и разным пределом измерений. Подбор инструмента можно выполнить самостоятельно или обратиться за помощью к нашему консультанту: это упростит и ускорит правильный выбор прибора в соответствии с вашими требованиями.

ШТАНГЕНИНСТРУМЕНТЫ. НАЗНАЧЕНИЕ И УСТРОЙСТВО. НОНИУСЫ

Штангенинструмент — группа измерительных средств для измерения и разметки линейных размеров методом непосредственной оценки. Отсчетное устройство штангенинструмента состоит из измерительной линейки штанги с делениями через 1 мм и вспомогательной подвижной шкалы-нониуса для отсчета частей делений основной шкалы, нанесенной на штанге.

Принцип построения линейного нониуса

В основу отсчета по нониусу положена способность человеческого глаза оценивать совпадение или несовпадение штрихов двух сомкнутых шкал более точно при определении долей деления по одной шкале.

Нониусная шкала (рис. 1,1) имеет небольшое число интервалов деления — 10—20 по сравнению с основной шкалой. Нулевой штрих нониуса является указателем числа целых делений основной шкалы.

Рис. 1. Принцип построения нониуса:

/ — основная шкала; 2

— шкала нониуса;
3
— штанга;
4
— нониус при 7=1;
S —
нониус при 7 = 2

На рис. 1, б изображена основная шкала 1 и шкала нониуса 2 с отсчетом 0,1 мм. Если отрезок основной шкалы 9 мм разделить на десять частей, то интервал деления шкалы нониуса будет равен 0,9 мм. При совпадении нулевого штриха нониуса, например, со штрихом 20 основной шкалы, следующий первый штрих не дойдет до соответствующего штриха основной шкалы на 0,1 мм, второй на 0,2 мм и т. д., а последний — десятый на 1 мм до штриха 30 мм основной шкалы. На рис. 1 нулевой штрих нониуса расположен справа за двадцатым делением основной шкалы, а один из штрихов основной шкалы совпадает с третьим штрихом нониуса (размер 20,3 мм). Таким образом, отсчет по нониусу сводится к определению совпадения одного из штрихов нониуса с соответствующим штрихом основной шкалы.

Как видно из рис. 1, а, интервал деления шкалы нониуса меньше интервала деления основной шкалы. Такая шкала была бы слепой, поэтому на нониусные шкалы интервалы наносятся увеличенными относительно интервала основной шкалы (рис. 1,в). Общее число делений шкалы нониуса точно укладывается в определенное число делений основной шкалы.

К штангенинструментам относятся штангенциркули, штанген-глубиномеры, штангенрейсмасы и штангензубомеры. Эти инструменты имеют общую конструкцию — штангу с основной шкалой и подвижную рамку с нониусом. Конструкции штангенинструментов отличаются конфигурацией измерительных поверхностей и их взаимного расположения

ШтангенциркулиГОСТ 166—80, ГОСТ 8.113—74 показаны на рис. 2, а, б.

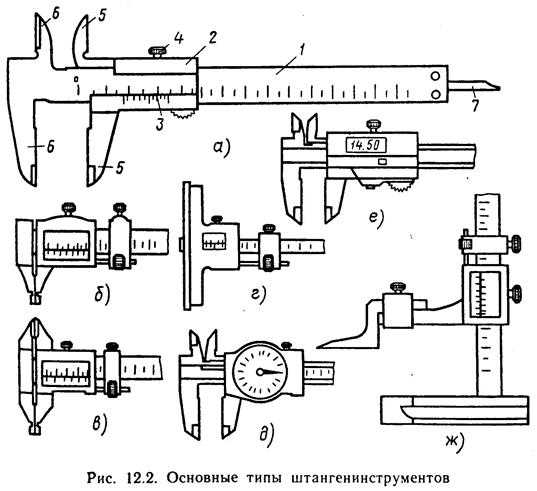

Рис. 2. Штангенинструменты

На конце линейки штанги имеются измерительные губки с измерительными поверхностями, перпендикулярными к линейке. Вторые измерительные губки размещены на подвижной рамке 2.

На этой же рамке находится нониус
4.
Штангенциркуль, показанный на рис 2,
а, б,
с двусторонним расположением губок для моужных и внутренних измерений, оснащен линейкой-глубиномером 5 закрепленной на рамке. Рамка на линейке (штанге) стопорится винтом
3.
На рисунке показан штангенциркуль, предназначенный для измерения диаметров вала и отверстия, расстояния между центрами отверстий и глубины отверстия при условии, что они имеют одинаковый размер (20,0 мм).

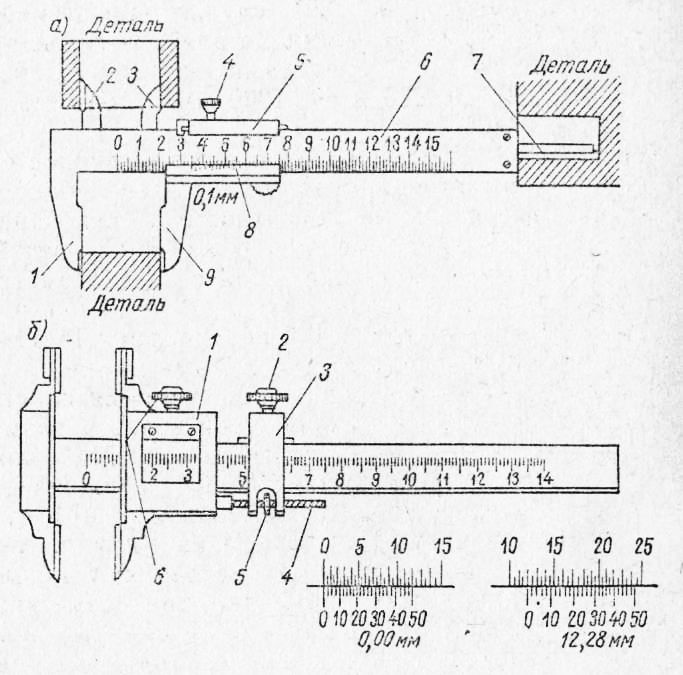

Штангенциркуль ШЦ-П (рис. 2, б) с двусторонним расположением губок для наружных и внутренних измерений и верхними заостренными губками предназначен для разметки поверхностей. Он оснащен устройством 7 микрометрической подачи для медленного перемещения рамки по штанге. При использовании микроподачи вспомогательную рамку стопорят на штанге винтом 6,

отпускают винт
3
и, вращая устройство микроподачи, перемещают рамку. Размер нижних губок в сведенном состоянии (6 = 10 мм) маркируют на боковой поверхности одной из губок. После ремонта размер губок уменьшается, поэтому на боковой поверхности указывают их действительный размер. При внутренних измерениях к значению отсчета по нониусу прибавляют действительный маркированный размер губок.

Наибольшее распространение получили штангенциркули с диапазоном измерения от 0 до 140 мм или от 0 до 320 мм с отсчетом по нониусу 0,1 и 0,05 мм.

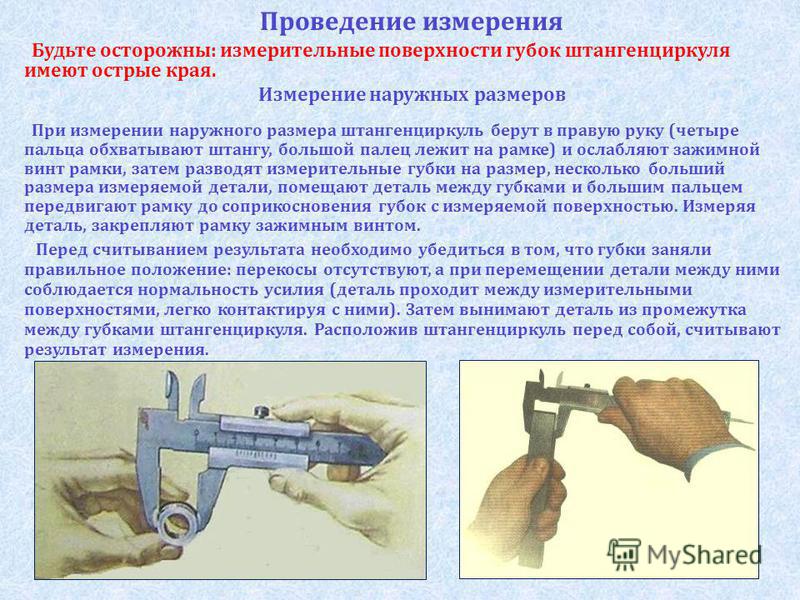

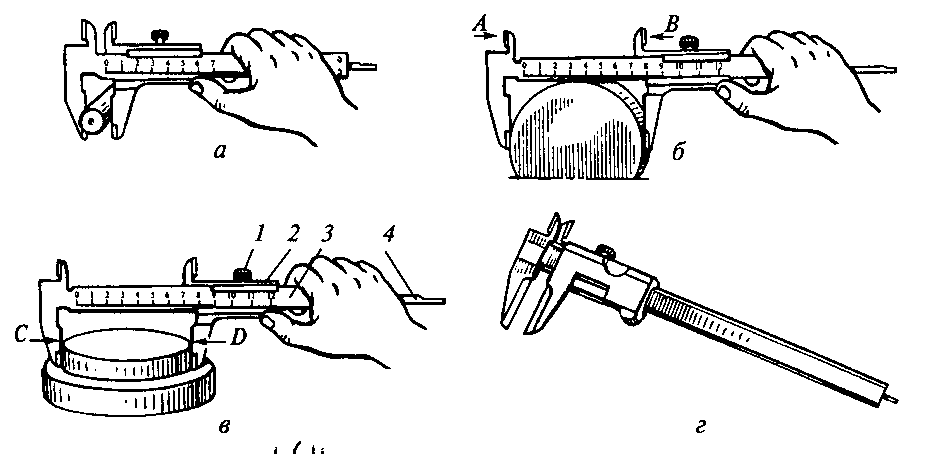

Измерение штангенциркулем наружного диаметра выполняют в следующей последовательности. Изделие помещают между губками, прижимают неподвижную губку к поверхности детали, перемещают подвижную губку до плотного контакта измерительной поверхности губки с поверхностью измеряемой детали. Закрепляют стопорный винт губки, снимают штангенциркуль с изделия и производят отсчет по основной шкале и нониусу. Если штангенциркуль имеет микрометрическую подачу подвижной губки, то сначала подводят подвижную губку и стопорят винт рамки микроподачи. Микроподачей перемещают подвижную губку в направлении неподвижной до момента плотного контакта измерительных поверхностей губок (без перекоса губок), стопорным винтом закрепляют подвижную рамку. Снимают штангенциркуль с детали и производят отсчет по основной шкале и нониусу.

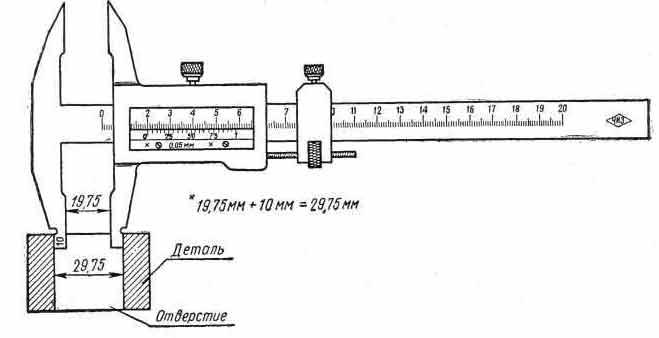

При измерении штангенциркулем с ценой деления 0,05 мм внутреннего размера изделия в него вводят губки для внутренних измерений. Сдвигают рамку до контакта губок с поверхностью. Покачивая штангенциркуль то в диаметральной, то в осевой плоскости и постоянно прижимая подвижную губку, находят положение, при котором в осевой плоскости установится наибольший размер, рят подвижную губку с нониусом и снимают показание по эсновной шкале и нониусу. К этому отсчету прибавляют аттестованную толщину губок.

Штангенглубиномеры (ГОСТ 162—80, ГОСТ 8.164—75) покаты на рис. 12, в.

У штангенглубиномера отсутствует неподвижная губка, а подвижная рамка
2
имеет траверсу 1, являющуюся основанием (опорой) для измерения глубины. Остальные конструктивные элементы такие же, как в штангенциркуле.

Штангенглубиномеры имеют диапазон измерений не более 500 мм. На меньших диапазонах (200—300 мм) отсчет составляет 0,05 мм, на больших — 0,1 мм.

При измерении глубины измерительную поверхность штанги устанавливают на нижнюю плоскость измеряемой детали. При этом подвижная губка вместе с траверсой опускается до плотного контакта с верхней плоскостью измеряемой детали. Затем стопорят губку и снимают показание.

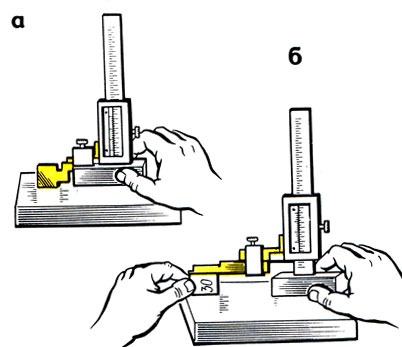

Штангенрейсмасы(рис. 2, г)

по ГОСТ 164—80, ГОСТ 8.163— 75 применяются для разметки, измерения высоты и расположения поверхностей корпусных деталей.

Конструкция штангенрейсмаса приспособлена для измерения размеров от плоскости разметочной плиты, поэтому взамен неподвижной губки применено массивное основание 1, с помощью которого штангенрейсмас устанавливается на разметочную плиту. Рамка 2

с нониусом
4
имеет консольную державку, к плоскости
А
которой, строго параллельной плоскости основания
Б,
крепятся специальные устройства в виде разных «чертилок», разметочных ножей, параллельных цилиндрических губок и измерительных стержней.

Погрешности измерения штангенинструментом

Общая погрешность штангенинструмента зависит от погрешностей отдельных элементов, из которых основными являются погрешности изготовления; нанесения штрихов основной шкалы и шкалы нониуса; отклонения от перпендикулярности поверхностей измерительных губок к базовым плоскостям направляющей штанги и подвижной рамки; отклонения от параллельности и плоскостности измерительных губок; просвета между губками штанги и рамки; отклонения от перпендикулярности измерительных поверхностей к боковым сторонам губок; отклонения от прямолинейности направляющей штанги.

Штангенинструмент — группа измерительных средств для измерения и разметки линейных размеров методом непосредственной оценки. Отсчетное устройство штангенинструмента состоит из измерительной линейки штанги с делениями через 1 мм и вспомогательной подвижной шкалы-нониуса для отсчета частей делений основной шкалы, нанесенной на штанге.

Принцип построения линейного нониуса

В основу отсчета по нониусу положена способность человеческого глаза оценивать совпадение или несовпадение штрихов двух сомкнутых шкал более точно при определении долей деления по одной шкале.

Нониусная шкала (рис. 1,1) имеет небольшое число интервалов деления — 10—20 по сравнению с основной шкалой. Нулевой штрих нониуса является указателем числа целых делений основной шкалы.

Рис. 1. Принцип построения нониуса:

/ — основная шкала; 2

— шкала нониуса;
3
— штанга;
4
— нониус при 7=1;
S —
нониус при 7 = 2

На рис. 1, б изображена основная шкала 1 и шкала нониуса 2 с отсчетом 0,1 мм. Если отрезок основной шкалы 9 мм разделить на десять частей, то интервал деления шкалы нониуса будет равен 0,9 мм. При совпадении нулевого штриха нониуса, например, со штрихом 20 основной шкалы, следующий первый штрих не дойдет до соответствующего штриха основной шкалы на 0,1 мм, второй на 0,2 мм и т. д., а последний — десятый на 1 мм до штриха 30 мм основной шкалы. На рис. 1 нулевой штрих нониуса расположен справа за двадцатым делением основной шкалы, а один из штрихов основной шкалы совпадает с третьим штрихом нониуса (размер 20,3 мм). Таким образом, отсчет по нониусу сводится к определению совпадения одного из штрихов нониуса с соответствующим штрихом основной шкалы.

Как видно из рис. 1, а, интервал деления шкалы нониуса меньше интервала деления основной шкалы. Такая шкала была бы слепой, поэтому на нониусные шкалы интервалы наносятся увеличенными относительно интервала основной шкалы (рис. 1,в). Общее число делений шкалы нониуса точно укладывается в определенное число делений основной шкалы.

К штангенинструментам относятся штангенциркули, штанген-глубиномеры, штангенрейсмасы и штангензубомеры. Эти инструменты имеют общую конструкцию — штангу с основной шкалой и подвижную рамку с нониусом. Конструкции штангенинструментов отличаются конфигурацией измерительных поверхностей и их взаимного расположения

ШтангенциркулиГОСТ 166—80, ГОСТ 8.113—74 показаны на рис. 2, а, б.

Рис. 2. Штангенинструменты

На конце линейки штанги имеются измерительные губки с измерительными поверхностями, перпендикулярными к линейке. Вторые измерительные губки размещены на подвижной рамке 2.

На этой же рамке находится нониус
4.
Штангенциркуль, показанный на рис 2,
а, б,
с двусторонним расположением губок для моужных и внутренних измерений, оснащен линейкой-глубиномером 5 закрепленной на рамке. Рамка на линейке (штанге) стопорится винтом
3.
На рисунке показан штангенциркуль, предназначенный для измерения диаметров вала и отверстия, расстояния между центрами отверстий и глубины отверстия при условии, что они имеют одинаковый размер (20,0 мм).

Штангенциркуль ШЦ-П (рис. 2, б) с двусторонним расположением губок для наружных и внутренних измерений и верхними заостренными губками предназначен для разметки поверхностей. Он оснащен устройством 7 микрометрической подачи для медленного перемещения рамки по штанге. При использовании микроподачи вспомогательную рамку стопорят на штанге винтом 6,

отпускают винт
3
и, вращая устройство микроподачи, перемещают рамку. Размер нижних губок в сведенном состоянии (6 = 10 мм) маркируют на боковой поверхности одной из губок. После ремонта размер губок уменьшается, поэтому на боковой поверхности указывают их действительный размер. При внутренних измерениях к значению отсчета по нониусу прибавляют действительный маркированный размер губок.

Наибольшее распространение получили штангенциркули с диапазоном измерения от 0 до 140 мм или от 0 до 320 мм с отсчетом по нониусу 0,1 и 0,05 мм.

Измерение штангенциркулем наружного диаметра выполняют в следующей последовательности. Изделие помещают между губками, прижимают неподвижную губку к поверхности детали, перемещают подвижную губку до плотного контакта измерительной поверхности губки с поверхностью измеряемой детали. Закрепляют стопорный винт губки, снимают штангенциркуль с изделия и производят отсчет по основной шкале и нониусу. Если штангенциркуль имеет микрометрическую подачу подвижной губки, то сначала подводят подвижную губку и стопорят винт рамки микроподачи. Микроподачей перемещают подвижную губку в направлении неподвижной до момента плотного контакта измерительных поверхностей губок (без перекоса губок), стопорным винтом закрепляют подвижную рамку. Снимают штангенциркуль с детали и производят отсчет по основной шкале и нониусу.

При измерении штангенциркулем с ценой деления 0,05 мм внутреннего размера изделия в него вводят губки для внутренних измерений. Сдвигают рамку до контакта губок с поверхностью. Покачивая штангенциркуль то в диаметральной, то в осевой плоскости и постоянно прижимая подвижную губку, находят положение, при котором в осевой плоскости установится наибольший размер, рят подвижную губку с нониусом и снимают показание по эсновной шкале и нониусу. К этому отсчету прибавляют аттестованную толщину губок.

Штангенглубиномеры (ГОСТ 162—80, ГОСТ 8.164—75) покаты на рис. 12, в.

У штангенглубиномера отсутствует неподвижная губка, а подвижная рамка
2
имеет траверсу 1, являющуюся основанием (опорой) для измерения глубины. Остальные конструктивные элементы такие же, как в штангенциркуле.

Штангенглубиномеры имеют диапазон измерений не более 500 мм. На меньших диапазонах (200—300 мм) отсчет составляет 0,05 мм, на больших — 0,1 мм.

При измерении глубины измерительную поверхность штанги устанавливают на нижнюю плоскость измеряемой детали. При этом подвижная губка вместе с траверсой опускается до плотного контакта с верхней плоскостью измеряемой детали. Затем стопорят губку и снимают показание.

Штангенрейсмасы(рис. 2, г)

по ГОСТ 164—80, ГОСТ 8.163— 75 применяются для разметки, измерения высоты и расположения поверхностей корпусных деталей.

Конструкция штангенрейсмаса приспособлена для измерения размеров от плоскости разметочной плиты, поэтому взамен неподвижной губки применено массивное основание 1, с помощью которого штангенрейсмас устанавливается на разметочную плиту. Рамка 2

с нониусом
4
имеет консольную державку, к плоскости
А
которой, строго параллельной плоскости основания
Б,
крепятся специальные устройства в виде разных «чертилок», разметочных ножей, параллельных цилиндрических губок и измерительных стержней.

Погрешности измерения штангенинструментом

Общая погрешность штангенинструмента зависит от погрешностей отдельных элементов, из которых основными являются погрешности изготовления; нанесения штрихов основной шкалы и шкалы нониуса; отклонения от перпендикулярности поверхностей измерительных губок к базовым плоскостям направляющей штанги и подвижной рамки; отклонения от параллельности и плоскостности измерительных губок; просвета между губками штанги и рамки; отклонения от перпендикулярности измерительных поверхностей к боковым сторонам губок; отклонения от прямолинейности направляющей штанги.

Как пользоваться штангенциркулем – как измерять наружный и внутренний диаметр, подшипник, резьбу?

Вопрос, как пользоваться штангенциркулем, актуален для каждого домашнего мастера, ведь этот измерительный прибор выручает практически в любой ситуации. С его помощью можно определить основные размеры всех деталей, подобрать нужную исходя из сделанных замеров. Правильный уход за прибором обеспечит долговечность и точность в работе.

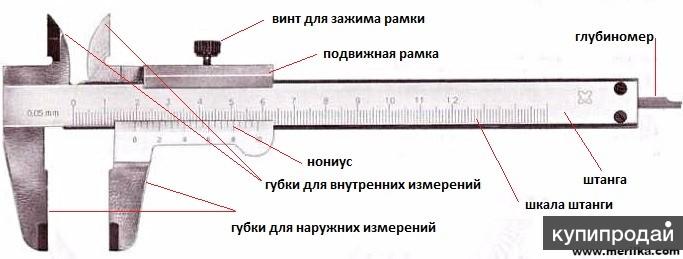

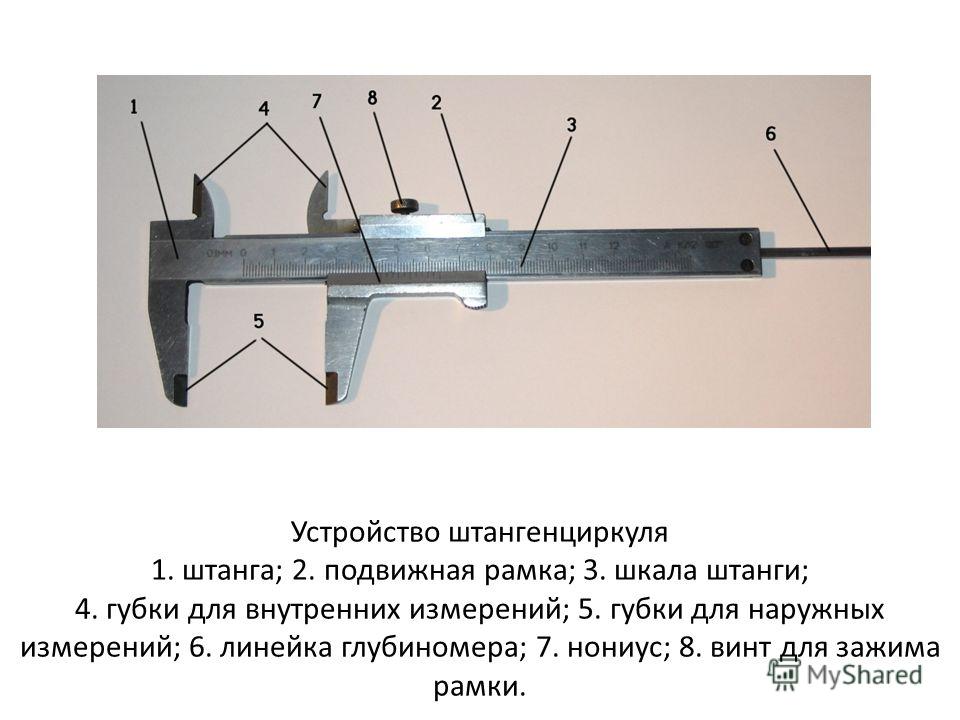

Как выглядит штангенциркуль?

Универсальный и незаменимый, проверенный не одним поколением домашних мастеров, метрический прибор внешне немного напоминает молоток, скрещенный с линейкой. Перед тем, как выбрать штангенциркуль, следует знать следующее: модификаций несколько, но все они состоят из одного набора конструктивных особенностей.

  1. Штанга или измерительная линейка, на которой нанесена шкала разметки. Стандартной считается длина 150 мм, она же определяет максимальную величину измерения. Для замеров с большим значением есть специальные штангенциркули с более длинной измерительной линейкой.
  2. Подвижная часть штангенциркуля – измерительная рамка. Она перемещается вдоль по измерительной линейке. За счет пружины внутри рамка плотно прижимается к штанге, а специальный винт фиксирует ее на нужном положении. На самой рамке нанесена шкала нониуса, на ней определяют десятые и сотые доли миллиметра.
  3. На штанге жестко закреплены неподвижные губки штангенциркуля.
    Эта часть предназначена для определения внешних размеров, ее рабочая поверхность расположена внутри.
  4. Подвижные губки размещены с другой стороны штанги и предназначены для измерения внутреннего размера. Рабочая поверхность расположена снаружи.
  5. С двигающейся рамкой жестко соединена выдвижная планка, с помощью которой определяют глубину.

Как работает цифровой штангенциркуль?

Существует три модификации штангенциркуля, их разделили по способу снятия размеров.

  1. Простейшими нониусными моделями можно пользоваться для домашних нужд. Целые значения снимаются со штанги, доли определяют по нониусу – это основные правила, как пользоваться штангенциркулем.
  2. Механический принцип замера используется в циферблатных моделях. Через зубчатую передачу со шкалы штанги доли миллиметра переносятся на циферблат, целые значения берутся со штанги.
  3. Самым удобным и точным считается цифровой вариант, где все результаты получают с экрана дисплея. Сама электронная часть может настраиваться, пользоваться еще удобнее.

Чтобы понять, как пользоваться, следует разобраться с тем, как устроен цифровой штангенциркуль. В основе работы используется цифровой емкостный нониус: внутри устройства емкостная матрица, несколько пластин, основными из них являются статор и ползунок. При снятии расчетов они выводятся на дисплей, статор располагается на механической линейке, а ротор – под самим дисплеем.

Как работать штангенциркулем?

Перед тем, как пользоваться, всегда следует проверить штангенциркуль визуально, оценить его механическое состояние. Если подвижные детали перекошены, имеются зазубрины или явные царапины с ржавыми участками, пользоваться таким прибором нельзя. Показания будут неточными. Перед тем, как мерить штангенциркулем что-либо, необходимо взглянуть на расположение деталей: торцы штанги с линейкой после совмещения губок обязательно должны совпасть. Сама шкала должна оставаться чистой, все цифры на ней должны быть хорошо видными.

Как измерить диаметр штангенциркулем?

Чаще данным измерительным прибором приходится пользоваться для определения внешних параметров трубчатых элементов. Губки штангенциркуля разводят и помещают между ними измеряемую деталь. Перед тем, как измерять штангенциркулем внешний диаметр, следует правильно расположить его относительно детали: плоскость губок должна соприкоснуться с диаметрально противоположными сторонами трубы, найти эти точки можно ориентируясь на максимальные показания.

Как замерить внутренний диаметр штангенциркулем?

Измерения внутреннего диаметра проводят при помощи вторых губок штангенциркуля, рабочая поверхность которых расположена по наружной стороне. Далее следует развести детали штангенциркуля внутри трубы. Ответ на вопрос, как мерить внутренний диаметр штангенциркулем, полностью противоположен измерениям наружной части. Мы ищем минимальный показатель, стараясь держать прибор ровно.

Обращаем внимание на особенность некоторых моделей штангенциркуля: не всегда губки смыкаются до нуля, имея собственную толщину. Это всегда будет выбито на приборе. При снятии значения внутреннего диаметра к полученным результатам со шкалы нониуса добавляют собственную толщину. Посему всегда следует смотреть на шкалу внимательно перед работой: риска может стоять и на нулевой отметке, но указано там 10 мм.

Как измерить глубину штангенциркулем?

Если модель штангенциркуля имеет глубиномер, он поможет определить глубину отверстия или другие внутренние размеры, высоту выступа. Есть всего несколько основных шагов в вопросе, как правильно мерить штангенциркулем.

  1. Если нужно узнать глубину отверстия, пользуются следующими рекомендациями, как пользоваться штангенциркулем: выдвигают сам глубиномер и помещают его внутрь измеряемой детали.
  2. Важно прикасаться к внутренним краям детали, линейку держать вплотную со стенками.
  3. Когда правильное положение выбрано, следует выдвинуть торец штанги на измерительную планку до упора к верхнему краю детали, которую нужно измерить.

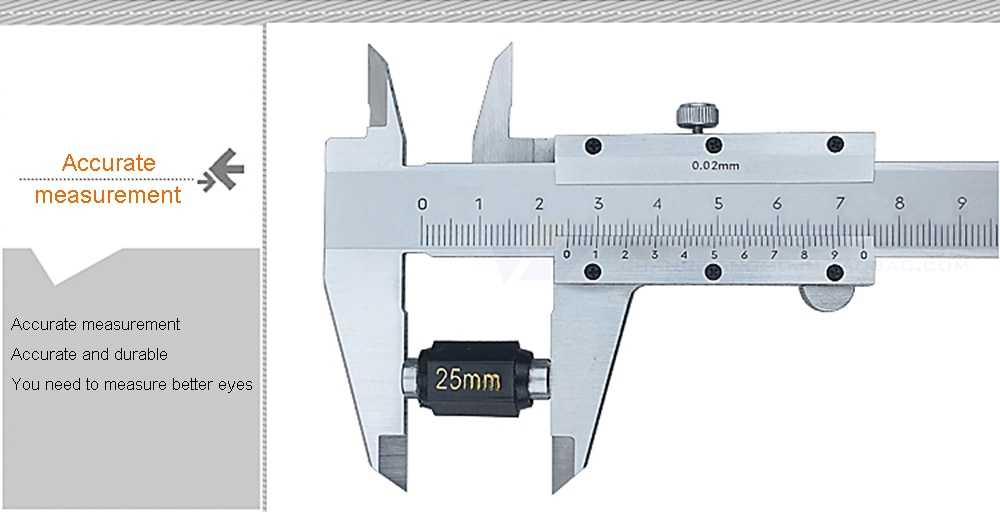

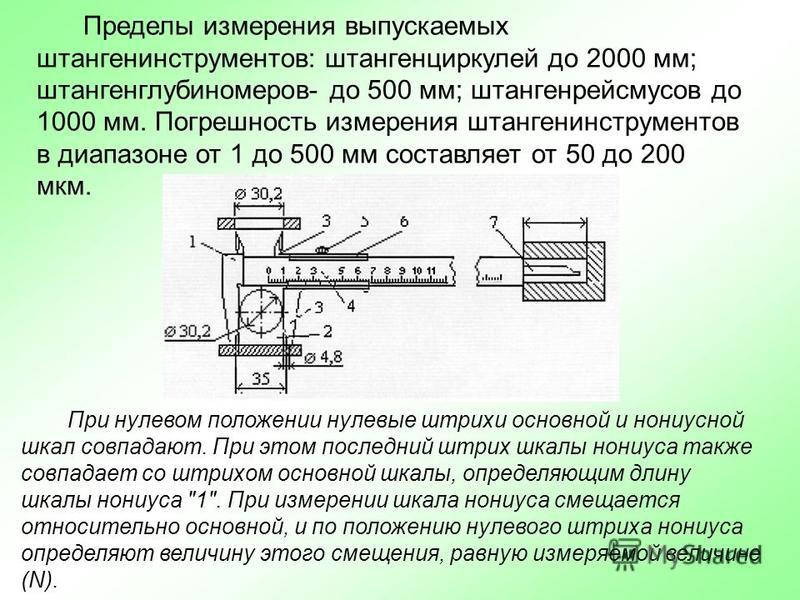

Как измерить штангенциркулем доли миллиметра?

Чтобы получить полное значение, следует сложить воедино данные с основной и вспомогательной шкалы. Вспомогательная покажет доли миллиметра. Рекомендации, как правильно измерять штангенциркулем то или иное значение.

  1. По шкале штанги в направлении слева направо фиксируют целые значения. Нулевой штрих нониуса в данном случае является указателем.
  2. Определить доли немного сложнее. На шкале нониуса ищем штрих, максимально совпадающий со штрихом на основной шкале. Умножаем порядковый номер выбранного штриха нониуса на цену деления шкалы. Нулевой штрих не учитываем.
  3. Когда нулевой штрих нониуса совпадает с одним из штрихов на основной шкале, значение будет целым без долей миллиметра.

Как определить резьбу штангенциркулем?

Крепеж или соединительные детали имеют несколько характеристик, которые можно измерить штангенциркулем и тем самым подобрать нужный размер.

  1. Если имеется болт и стоит вопрос, как определить шаг резьбы штангенциркулем, нужно воспользоваться глубиномером. Сначала фиксируют высоту стержня, далее подсчитывают количество витков. Разница значений дает отношение неизвестного шага к внешнему диаметру. Последнее значение измеряется подвижными губками штангенциркуля. Если крепеж очищен от загрязнений, можно просто определить расстояние между смежными вершинами.
  2. Если болт полностью утоплен в гайку, допускается снятие размера головки под ключ. Далее можно пользоваться стандартными таблицами, чтобы определить типоразмер крепежа.

Как измерить подшипник штангенциркулем?

Штангенциркулем можно пользоваться для определения нужного подшипника, придется узнать несколько параметров.

  1. Первым делом определяют наружный диаметр детали.
  2. Затем нужен ее внутренний диаметр. Делать это следует в такой же последовательности, как измерять с помощью штангенциркуля любой иной внутренний размер.
  3. Третий замер делают неподвижными губками штангенциркуля – определяют ширину подшипника.
  4. Последняя характеристика – тип самого подшипника, роликовый или шариковый. Все эти размеры помогут найти в типовой таблице нужную деталь.

Как измерить сечение кабеля штангенциркулем?

Замена или ремонт кабеля усложняется для домашнего мастера наличием специального изоляционного слоя из пластика. Если срезать эту часть и оголить сам провод, можно получить реальные размеры. Посему вопрос, как научиться пользоваться штангенциркулем, актуален всегда: умение правильно его применять поможет подобрать практически любую деталь.

  1. Замерить толщину провода лучше в нескольких участках, чтобы получить максимально правильное значение в итоге.
  2. Далее возвращаемся к школьному курсу геометрии, и вспоминаем формулу для нахождения площади круга. В нашем случае она работает для определения сечения кабеля.
  3. Для получения результата следует измеренный диаметр возвести в квадрат и умножить на 0,785. Это упрощенная формула, без подстановки числа π.

Как измерить шаг цепи штангенциркулем?

Способ измерения параметра шага цепи, как расстояние между двумя односторонне смещенными роликами вдоль оси. Вопрос, как измерить цепь штангенциркулем, можно заменить нахождением длины отрезка, равного двум диаметрам. На деле все очень просто: неподвижную губку штангенциркуля фиксируют и двигают в одном направлении только подвижную губку, захватывая по одному ролику. Для этого удобно использовать цифровой штангенциркуль. После снятия первого результата обнуляют, захватывают подвижной губкой второй ролик и вновь снимают показания.

Как проверить штангенциркуль на точность?

Задавая вопрос, как пользоваться старым штангенциркулем, помним, что правильные результаты получится снять только с проверенного инструмента. Раз в год профессиональные штангенциркули отдают на проверку, а перед использованием даже в домашних условиях лучше обратить внимание на основные возможные неточности.

  1. Первым делом проверяют совпадение нулевой черты и наличие просвета между сдвинутыми губками.
  2. На ровной поверхности проверяют нулевую черту на глубиномере.
  3. Важно, чтобы каретка подвижной губки не перемещалась под наклоном штангенциркуля.
  4. В электронной модели многое зависит от вовремя произведенной смены источника питания.
  5. Неплохо узнать и класс точности штангенциркуля, так как определить некоторые замеры иногда нужно максимально достоверно. Первый тип относится к так называемым бытовым штангенциркулям, когда хватает отсчета в 0,1 мм. Для более точных измерений нужны инструменты второго и третьего типа, где значение отсчета уже 0,05-0,01 мм.



резьбовых соединений, протекторов шин, линейных размеров

Штангенциркуль – удобный и простой в обращении измерительный инструмент. Грамотное его применение позволяет выполнять замеры линейных величин в различных ситуациях, и для разнообразных объектов, начиная от протектора шин, и заканчивая пластиковыми гибкими трубками. Как измерять штангенциркулем – примеры и последовательность – эти вопросы рассматриваются далее.

Принципы измерения

Содержание

Замеры при конструировании и изготовлении резьбовых соединений

Соединение типа «болт-гайка» — одно из наиболее распространённых в механике. При разработке и изготовлении конструкций задача – как измерить болт штангенциркулем – часто представляет трудности.

Перед работами стоит вспомнить, что главными размерами болта /гайки являются длина изделия и диаметр резьбы. Стандартный болт любого исполнения в проведении таких измерений не нуждается. Иное дело, когда болт изготовлен в кустарных условиях, либо требуется замерить крепёжную деталь без демонтажа соединения. Здесь возможны следующие ситуации:

  1. Между головкой и противоположным торцом стержня имеется плоскость или деталь/плита, размеры которой не позволяют ввести измерительные губки штангенциркуля. В этом случае, используя основную измерительную шкалу и глубиномер (иногда именуемый «колумбиком»), определяют последовательно высоту головки, толщину шайбы (если есть), толщину промежуточного элемента и высоту выступающей с противоположной стороны соединения части детали.
    Полученный результат складывают, а затем по таблицам соответствия длин стержня и размеров «под ключ», которыми обладает болт, устанавливают типоразмер крепёжной детали.

    Измерение внутренний резьбы и оттиск ниток резьбы

  2. Неизвестен диаметр резьбы на болте. Перед замерами стоит вспомнить, что для стержневых деталей диаметр внешней резьбы определяется диаметром её выступов, а не впадин. Поэтому, установив по внешней шкале штангенциркуля требуемый размер, можно легко выяснить искомое значение измеряемой резьбы. Оно должно быть равным одному из стандартных значений первого (в крайнем случае – второго) ряда предпочтительных чисел. Точность существенно повысится, если замеряемый участок тщательно очистить от загрязнений и смазки. Если результат по каким-то причинам не вписывается в стандарт, глубиномером устанавливают глубину резьбы. Отняв удвоенное значение параметра от общего значения, можно проверить, не был ли применён б/у болт со срезанной частью профиля резьбы. Такое изделие следует заменить.

    Измерение шага резьбы

  3. Измеряемый болт полностью «утоплен» в гайку, а разъединение конструкции нежелательно. Следует, используя внешнюю шкалу штангенциркуля, установить размеры головки – «под ключ» и диаметр окружности выступов. После чего, пользуясь измерительными таблицами определять типоразмер крепежа. Таким же образом производятся измерения и других крепёжных стандартизованных деталей – шпилек, винтов и т.д. Исключение составляют гайки. Здесь придётся воспользоваться внутренними губками. В некоторых инструментах при этом необходимо к полученному результату прибавить толщину самих губок (она указывается на штанге).

    Измерение резьбомерами

  4. Как измерить шаг резьбы штангенциркулем? Для этого болт придётся вывернуть. Вначале глубиномером устанавливается высота стержня, а затем подсчитывается количество витков резьбы на нём. Разница даст значение тангенса угла наклона резьбы, т.е., отношение неизвестного шага к внешнему диаметру. Последний уже известен, так что выяснение шага резьбы сложностей уже не составляет.
    Можно определить шаг резьбы и прямым измерением расстояния между смежными вершинами, но это будет достаточно точно лишь для крепежа, полностью очищенного от загрязнений.

Замеры размеров рисунка на протекторах

Как измерить протектор шин, если необходимо оценить степень износа? Поможет глубиномер, которым выполняются измерения по всей образующей протектора шины. Следует учесть, что износ практически всегда неравномерен, и количество замеров должно быть не менее 3…5, причём на равномерно принятых для оценки участках протектора шины. Перед измерениями покрышку следует тщательно очистить от грязи, пыли и фрагментов мелких камней, застрявших внутри.

Измерение протектора шин цифровым глубомером

Иногда требуется решить задачу – как измерить протектор шин штангенциркулем, чтобы определить степень равномерности износа. Этим устанавливается износ шин протектора не только по глубине, но и по радиусу перехода от окружности выступов к окружности впадин. Поступают так. Измеряют глубину рисунка на новом протекторе шины, а затем — линейный размер визуально изменённой зоны на эксплуатировавшейся детали. Разница определит степень износа и поможет принять верное решение о замене колеса.

Все измерения производят глубиномером, который должен быть установлен строго перпендикулярно образующей протектора шины.

Измерение износ протектора колумбиком

Измерения диаметров

Как измерить диаметр штангенциркулем? Различают детали с постоянным и переменным по длине сечением. К последним относятся, в частности, арматурные стержни. Как измерить диаметр арматуры штангенциркулем? Всё зависит от арматурного профиля, который может быть:

  • кольцевым;
  • серповидным;
  • смешанным.

Измерение внутреннего диаметра штангенциркулем

Проще всего замерять такие параметры арматуры во втором случае. Вначале внешними измерительными губками определяют высоту выступов профиля, а затем глубиномером – размер по впадине. Замеры необходимо производить в двух взаимно перпендикулярных направлениях, поскольку арматура, да ещё производимая не на специализированных предприятиях, часто имеет овальность сечения. После этого по таблицам стандартных арматурных профилей отыскивают максимально подходящее значение (особой точности здесь не требуется). Как измерить диаметр арматуры штангенциркулем, если она имеет другой тип профиля? Здесь вместо диаметра выступов определяют диаметр выступающей части серповидных насечек, а далее поступают так же, как и предыдущем случае.

Измерение наружного диаметра трубы

При измерении внутренних габаритов труб используют внутреннюю измерительную шкалу инструмента. Как измерить штангенциркулем толщину трубы, особенно, если зазор невелик? Достаточно вычислить разницу между внешним и внутренним диаметрами и разделить результат на два.

Измерения линейных размеров

Как измерить линейные размеры с помощью штангенциркуля? Всё зависит от материала детали/заготовки. Для жёстких элементов изделие плотно прижимается к какой-нибудь опорной плите, после чего внешними измерительными губками инструмента производят измерение. Предварительно следует установить пригодность имеющегося типа штангенциркуля работе. Например, основная измерительная шкала на штанге должна быть длиннее детали на менее, чем на 25…30 мм (с учётом собственной ширины губок). При использовании глубиномера эта величина ещё меньше, поскольку в расчёт следует принимать и длину рамки (для наиболее часто встречающихся инструментов 0-150 мм и точностью от 0,05 до 0,1 мм этот параметр принимается не менее 50 мм).

Как измерить штангенциркулем сечение провода? Неметаллические изделия гибки, а потому существенно искажают результат, полученный обычным способом. Поэтому в кембрик следует ввести жёсткую стальную деталь (винт, гвоздь, кусок прутка), после чего внешними губками определить диаметр сечения провода. Аналогично поступают, если требуется узнать внутренний размер провода.

Измерение диаметра провода

Вопрос – как измерить цепь штангенциркулем – часто задают велосипедисты, поскольку износ цепи, определяемый как расстояние между её смежными звеньями, позволяет принять решение о замене изделия. Наружное губки устанавливают на расстояние 119 мм и вводят в звено, после чего растягивают их в стороны, пока дальнейшее увеличение размера окажется невозможным (для облегчения работ цепь можно предварительно нагрузить растягивающим усилием). Отклонение от первоначального размера покажет фактический износ, который далее необходимо сравнить с максимально допустимым.

Как читать шкалу нониуса | Хирургические инструменты, исследовательские инструменты, лабораторное оборудование

Toggle Nav

Поиск
