Как сделать вакуумный насос – изготовление насоса вакуумного типа

Вакуумные насосы появились давно и раньше использовались исключительно в промышленных целях. Теперь же они нашли применение и в быту. С помощью этих устройств можно проводить выкачку парообразных и газообразных неагрессивных веществ. Заводское изделие стоит немало, поэтому многие бережливые хозяева делают их самостоятельно, используя имеющиеся в наличии средства и материалы.

Чтобы правильно собрать вакуумный насос, необходимо знать принцип его работы, который основан на создании вакуума. Все подобные устройства разделены на физико-химические и механические.

Разновидности насосов

Пластинчатый насос

1. Водокольцевые. Понижение давления в таких насосах происходит при захвате лопастным колесом воды. Центробежная сила заставляет жидкость «разбегаться» по стенкам камеры. Недостатком этого механизма и одновременно его обязательным элементом является потребность в постоянном доступе к воде.

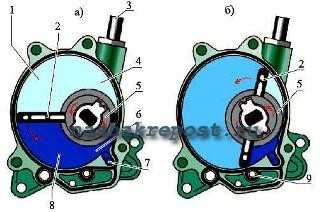

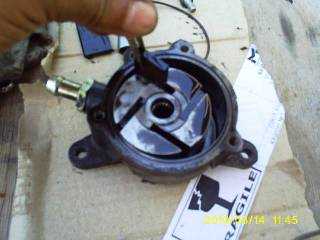

2. Роторные пластинчатые. В замкнутой камере вращается расположенный эксцентрично ротор, в пазы которого монтируется пара пластин. Двигаясь в сторону стенок, эти пластины захватывают небольшую часть поступающего из всасывающего патрубка газа и перемещают его к нагнетенному отверстию.
3. Роторные пластинчатые с четырьмя камерами. Если в паз ротора вставляется одна сквозная пластина, то мы имеем две камеры, но установив четыре, мы и камер получим столько же. Принцип действия такого насоса описан выше.
4. Без центробежной пластины. Роторный насос может эффективно работать и без центробежных пластин. Передвигающаяся перегородка должна ограничивать количество газа и его движение при работе ацентрированного ротора. Это ограничивающее препятствие должно перемещаться поступательно и изменять положение при вращении эксцентрика
5. Насосы, принцип работы которых построен на движении мембраны. К кривошипно-шатунной конструкции присоединяется шток, который переводит на нее возвратно-поступательные движения. Корпус рекомендуется брать от ненужного устройства.

Изготовление

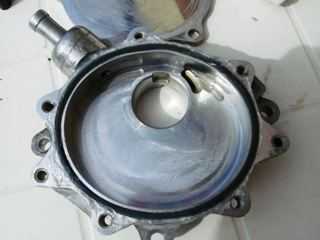

Деталь вакуумного насоса Начинать изготовление данного изделия рекомендуется с роторного узла, для которого нам понадобятся цилиндрические шайбы из пластмассы, имеющие определенные размеры. Для улучшения формы и создания гладкой поверхности роторный узел можно отшлифовать.

Теперь приступим к сложной работе – изготовлению полостей. На первом этапе делаем шаблон и размечаем пазы. По бокам полости можно обработать обычной слесарной ножовкой. Убрать же ненужные частицы материала во внутренней части можно сделав отверстие, по диаметру равное ширине прореза.

Чтобы посадочная камера изнутри была максимально гладкой, нужно ее обработать напильником, после чего отшлифовать наждачной бумагой.

Изготовление пластины

Чтобы получить хорошие пластины, необходимы полосы пластмассы высокого качества. Полости нашей заготовки необходимо тщательно обработать, а для предотвращения трения использовать смазочные жидкости.

Есть небольшой секрет, который способен упростить закрепление шланга – к резьбе, расположенной у входных и выходных отверстий, необходимо прикрепить штуцера. Если вы использовали этот метод, то нужно будет проконтролировать работу без включенного привода. Не забывайте и о качественных уплотнителях, которые предотвратят утечку в местах соединений. Как сделать вакуумный насос другими способами мы расскажем ниже.

Водокольцевой вакуумный насос

Водокольцевой

Для этого самодельного устройства нам понадобится цилиндрический корпус, в который необходимо поместить вал с установленным на него рабочим колесом, имеющим небольшие лопасти. Необходимо позаботиться о бесперебойной подаче воды в агрегат, которая будет вращать наши лопасти. Центробежная сила заставит жидкость устремиться к стенкам, при этом в центре образуется вакуум.

Автомобильный насос превращается…

Переделываем автомобильный насос

Для изготовления вакуумного насоса подойдут автомобильные или велосипедные его модификации. Первый этап нашего процесса включает раскрутку выбранного насоса, разворот манжета на 180 градусов и обратную его сборку. Переворачивание муфты позволит вытягивать воздух из определенной емкости.

На втором этапе нам необходимо монтировать между насосом и шлангом обратный клапан.

В итоге мы рассказали вам несколько простых способов изготовления вакуумного насоса. Теперь каждый сможет сделать это нехитрое устройство самостоятельно при помощи наших рекомендаций.

Видео

Пример изготовления вакуумного насоса:

kakpravilnosdelat.ru

Вакуумный насос своими руками

Просмотров: 15453

Мы предлагаем вам инструкцию по изготовлению этого агрегата собственными руками.

Работа вакуумного насоса основана на разработке внутренних областей, которые разряжены. Области обладают низким давлением вакуума путем различных приспособлений. В этой статье мы рассмотрим, как сделать вакуумный насос своими руками, используя подручные материалы.

Виды вакуумных насосов

Все вакуумные насосы подразделяются на следующие виды:

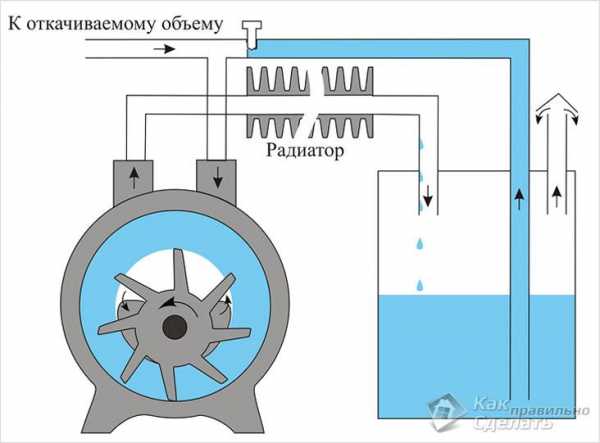

1. Водокольцевые. Понижение давления образуется, когда вращается лопастное колесо и захватывается вода, подавляющая цилиндрический корпус от насоса. Из-за действия центробежной силы жидкость льнет к стенкам камеры. Недостаток и обязательный элемент этого механизма в том, что для работы ему нужен постоянный доступ к воде.

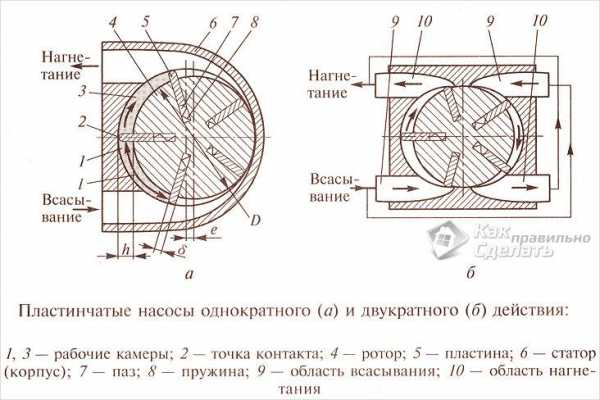

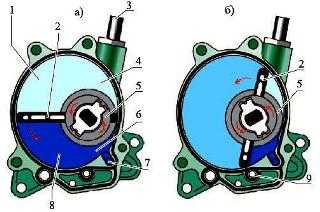

2. Роторные пластинчатые. Принцип работы заключается в вращении ротора в замкнутой камере. Ротор при этом располагается эксцентрично. В пазы ротора устанавливается одна или две пластины. При движении эти пластины движутся в сторону стенок камеры и перемещают частями газы всасывающего патрубка к нагнетенному.

3. Если есть только одна сквозная пластина, то получаются две камеры. Если пластин четыре, значит, рабочих камер так же должно быть четыре.

4. Организовать работу роторного насоса можно без центробежных пластин. Тогда ацентрированный ротор должен вращаться в камере насоса и перемещать части перекачивающегося газа, которые ограничены передвигающейся перегородкой, поступательно перемещающейся при вращении эксцентрика.

5. Насосы, которые работают на основе движения мембраны. С помощью штока, который соединен с кривошипно-шатунной конструкцией, к ней переходит возвратно-поступательное движение. Следует подобрать соответственный корпус от ненужного устройства или механизма. Лишние отверстия в корпусе необходимо запаять или заварить.


Собираем вакуумный насос своими руками

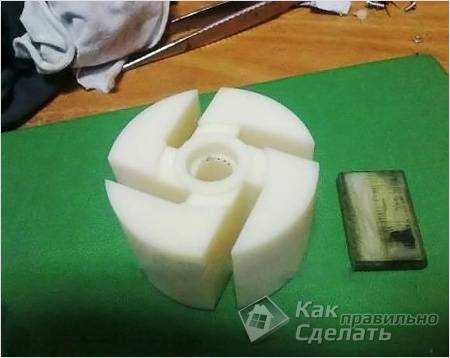

Изготовление ваккумного насоса своими руками начинается с роторного узла. Для этого понадобятся пластмассовые цилиндрические шайбы соответствующего размера. Роторный узел можно вдобавок проточить и отшлифовать токарным станком по металлу, что придаст ей идеальную форму и гладкую поверхность. Намного сложнее изготовить полости для устанавливания движущихся пластин. Сначала необходимо сделать шаблон и провести разметку пазов. Стороны полостей, находящиеся по бокам, можно спилить слесарной ножовкой. Чтобы удалить лишние материалы в глубине паза, нужно просверлить отверстие с таким же диаметром, как ширина прореза под пластины. Для обеспечения максимальной гладкости стенок посадочной камеры, их нужно обработать с помощью напильника и хорошенько отшлифовать наждачным листом.

Изготовление пластины. Этот элемент конструкции можно соорудить из соответствующих по величине полос из пластмасса, полости которых следует тщательно обработать. Постарайтесь подобрать наиболее высокопрочные и надежные заготовки, дабы избежать быстрого износа деталей. Для того чтобы пластина с корпусом не создавали трения, необходимо воспользоваться смазочными жидкостями.

Для более удобного использования можно присоединить на резьбе штуцера к выходному и входному отверстию. Эта дополнительная деталь облегчит закрепление шлангов к насосу. После такой установки следует проконтролировать работу системы без привода. Если недостатков и нарушений не обнаружено, нужно собрать корпус и подключить его к основанию вращения.                                     Также важно уделить особенное внимание установлению уплотнителей, которые защитят выход жидкости, в местах, где детали корпуса соединяются.

Таким образом, можно изготовить один из видов вакуумных насосов самостоятельно.

proektabc.ru

Вакуумный насос своими руками: модифицирование, из холодильного компрессора

Вакуумный автомобильный насос (миксер) предназначен для облегчения торможения. В основном используется в автобусах, камазах и других крупногабаритных авто, где водителю приходится прикладывать усилие для осуществления торможения.

Механизм действия представленного устройства заключается в использовании разрежения во впускном коллекторе. Также миксер может применяться для накачивания колес.

Работа осуществляется за счет подключения насоса к аккумулятору. Сделать вакуумный насос своими руками будет просто.

Подобные оборудования оснащены особым датчиком, показывающим давление, которое можно держать под контролем и использовать при решении различных задач. Если вам не нужно серьезное устройство, то можете создать маленький вакуумный миксер с помощью медицинского шприца.

Простой вакуумный насос своими руками

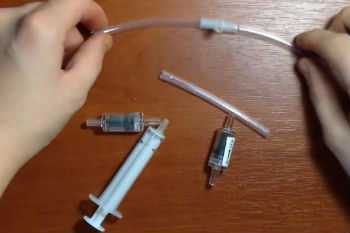

Самый обычный миксер делается при помощи медицинского шприца и обратного клапана, взятый из компрессора из аквариума.

Интересно! Принцип работы прост — после нескольких циклов использования шприца начнется откачка воздуха из маленького объема.

Если вам требуется проводить работу с большими объемами, то придется использовать более серьезные элементы, к примеру, компрессор.

Модифицирование автомобильного насоса

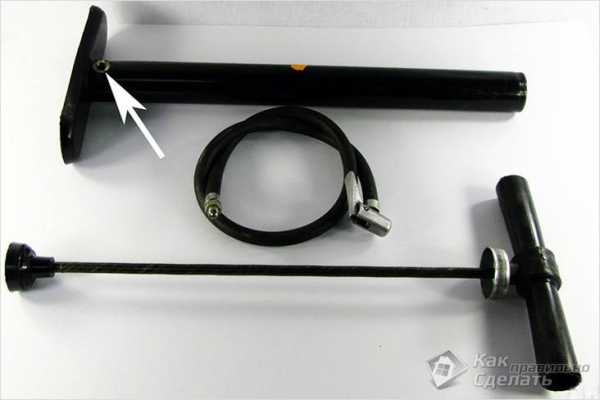

Изготовить миксер можно с помощью простого манжетного автомобильного насоса или же обычного велосипедного.

1. Для начала осуществите разборку исходного простого автомобильного насоса.
2. Затем открутите крышку цилиндра и извлеките из него шток. Разверните манжет авто насоса на 180 градусов. Не забудьте хорошенько его закрепить в развернутом положении. Благодаря тому, что положение манжеты изменено, воздух перестанет накачивать емкость и начнет вытягиваться. Это оборудование можно использовать в тех случаях, где не требуется глубоковакуумный насос.
3. Приступайте к сборке.
4. Установите обратный клапан. Можете использовать клапан, который отвечает за передачу воздуха от нагнетающего компрессора в аквариум. Установите его между шлангом и насосом.

Сборка обычного миксера закончена.

Водокольцевой

Такое устройство относится к классу низковакуумных насосов. Внутри конструкции располагаются специальные пластины, которые крепятся к ротору. В момент их погружения в воду меняется объем.

Важно! Главное достоинство представленного ручного миксера — высокий моторесурс, который достигается за счет отсутствия уплотнителей.

Среди недостатков следует выделить следующие:

1. Придется периодически пополнять жидкость в конструкции.
2. Придется организовать охлаждение используемой жидкости.

Как сделать:

1. Найдите корпус нужного размера и формы цилиндра.
2. Во внутрь установите вал с колесом, которое должно иметь маленькие лопасти.
3. Теперь позаботьтесь о подаче воды в корпус. Проследите за тем, чтобы подача жидкости заставляла лопасти крутиться. Центробежная сила позволит создать вакуум в центре миксера.

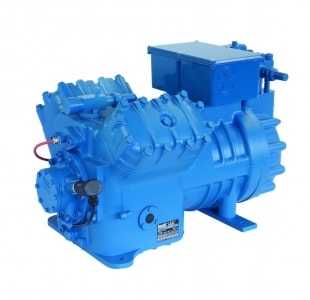

С помощью холодильного компрессора

Если вы хотите сделать ручное устройство, имеющее высокий уровень разреженности, то используйте мембранный бытовой компрессор, взятый из холодильника и, который может без проблем нагреть воздух.

Этот метод можно использовать в том случае, если использование ручного вакуумного насоса вам дается с трудом. Как сделать электрический вариант:

1. Для начала обрежьте медные трубки, которые выходят из корпуса холодильного компрессора.
2. Помните, что представленное устройство будет осуществлять свою работу только за счет электричества. Прежде чем, начать разбирать помпу холодильника, запомните размещение всех контантов. И только потом приступайте к разборке помпы.
3. На конец всасывающей трубки закрепите диоритовый шланг, помогающий в дальнейшей эксплуатации устройства.

Важно! Если вы не уверены в том, что сможете запомнить размещение всех контактов, то сделайте фотографию. В противном случае вакуумный автомобильный насос будет не работоспособным. Мы рассмотрели несколько вариантов самостоятельного создания представленного устройства. Вы сможете сэкономить достаточное количество финансов.

ilovekiario.ru

Как изготовить вакуумный насос, принцип работы

Множество различных устройств, порой незаметных, помогает значительно улучшить жизнь каждого из нас. И понимаем их важность мы порой уже тогда, когда эти помощники по той или иной причине выходят из строя. Приобретение нового прибора порой требует значительных затрат, что подталкивает гибкий человеческий ум к изобретению их заменителей, изготавливаемых с меньшими финансовыми затратами. Предлагаем инструкцию по изготовлению вакуумного насоса из различных материалов своими руками.

Принцип работы подобных агрегатов основан на создании внутренних разреженных областей с низким давлением (вакуума) посредством тех или иных приспособлений благодаря различным физическим законам. Принципиально все вакуумные насосы можно разделить на следующие группы.

В первую входят приборы водокольцевого принципа действия. Зона пониженного давления в них образуется при вращении лопастного колеса и захватывании воды, подаваемой в цилиндрический корпус насоса. Жидкость, благодаря действию на нее центробежной силы прижимается к стенкам рабочей камеры.

Вторая группа вакуумных насосов носит название роторных пластинчатых. Принцип их работы основан на вращении в замкнутой камере ротора, расположенного эксцентрично. В его пазы устанавливают одну или несколько пластин, которые при движении под действием упоминавшейся уже центробежной силы движутся в направлении стенок камеры и порционно перемещают газы от всасывающего патрубка к нагнетающему.

При наличии одной сквозной пластины образуется две камеры, при наличии четырех пластин количество рабочих камер так же равно четырем.

Возможна организация работы роторного  насоса бес центробежных пластин в его конструкции. В этом случае ацентрированный ротор вращается в камере насоса и перемещает порции перекачиваемого газа, ограничиваемые подвижной перегородкой, перемещающейся поступательно при вращении эксцентрика.

Следующую группу образуют насосы, действие которых основано на движении мембраны, которой сообщается возвратно-поступательное движение посредством штока, соединенного, как правило, с кривошипно-шатунным механизмом. Они имеют название мембранных и могут применяться как для работы с активными жидкостями и газами, так и с малоактивными. При небольшой амплитуде движения мембраны производительность насоса сравнительно невелика. Увеличение хода толкателя приводит к быстрому износу основного рабочего узла и необходимости его частой замены.

В том случае, если у вас возникла необходимость самостоятельного изготовления вакуумного насоса, предлагаем обратить внимание на роторную группу механизмов. Подберите соответствующий корпус от пришедшего в негодность другого механизма или устройства. В случае наличия в корпусе лишних отверстий их следует заварить, запаять или вставить на резьбе с уплотнителем заглушки из винтов подходящего диаметра.

Следующий этап – изготовление роторного узла. Его не сложно сделать из пластмассовой цилиндрической шайбы подходящего размера. Ее можно дополнительно проточить и зашлифовать на токарном станке по металлу для получения идеальной формы и высокой гладкости поверхности. Более сложным является изготовление полостей для установки подвижных пластин. Для этого следует изготовить шаблон и выполнить разметку пазов. Боковые части полостей можно пропилить слесарной ножовкой. Для удаления лишнего материала в глубине паза просверлите отверстие, диаметр которого равен ширине прорези под пластины. Для обеспечения минимальной шероховатости стенок посадочных камер их необходимо обработать напильником и тщательно зашлифовать наждачной бумагой.

Последний обязательный элемент конструкции – пластины. Их так же можно изготовить из подходящих по размеру пластмассовых полос, тщательно обработав все плоскости. Во избежание быстрой изнашиваемости деталей подбирайте более прочные заготовки. Кроме этого возможно предусмотреть периодическую подачу в области трения пластин с корпусом смазочных жидкостей.

Для удобства использование к входному и выходному отверстиям присоедините на резьбе штуцера, облегчающие крепление к насосу шлангов. Установите детали в корпус и проконтролируйте работу приспособления без привода. При отсутствии недостатков соберите корпус  и подсоедините его к источнику вращения.

Так же сравнительно не сложно изготовить и водокольцевой насос. Его недостатком является необходимость постоянного доступа к источнику воды – обязательному элементу работы подобных приспособлений. Крыльчатку, необходимую для работы устройства можно подобрать готовую, подходящую по размеру к найденному вами корпусу. Следует уделить особое внимание возможности установки уплотнителей, предохраняющих выход жидкости через места соединения деталей корпуса.

Таким образом, изучив боле подробно устройство и принцип действия тех или иных видов устройств, например, вакуумных насосов, можно изготовить некоторые их виды самостоятельно.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации – нам интересно ваше мнение 🙂

Статьи, которые Вам будут интересны:

nashakrepost.ru

Вакуумный пресс своими руками. Часть IV. Вакуумная система

Страница 1 из 2

Слово «вакуум» имеет два основных смысловых значения: 1. пространство, лишенное какого-либо вещества; 2. среда, содержащая газ, давление которого значительно ниже атмосферного. Нас будет интересовать последнее определение, так как задача вакуумного пресса состоит в создании под облицовочной плёнкой, герметично закрепленной в столе, отрицательного давления воздуха, по отношению к атмосферному. Проще говоря, необходимо выкачивать из-под пленки за определенное время нужный объем воздуха, чтобы пленка смогла обтянуть поверхность заготовок.

Цели, преследуемые при конструировании вакуумной системы (системы удаления, откачивания воздуха), пересекаются с общими постулатами постройки пресса (см. «Часть I. Введение»). Конкретизируем основные из них:

1. Вакуумная система должна содержать минимум уникальных комплектующих, поставляемых под заказ. В идеале, компоненты вакуумной системы должны быть всегда в наличии в розничной торговой сети.
2. Приоритет в выборе будем отдавать компонентам, имеющим низкую цену при удовлетворительной надежности и удобстве эксплуатации. В случае нештатной ситуации – выхода из строя любого компонента системы – предприятие должно позволить себе приобрести любой компонент, либо заблаговременно приобрести запасные части.
3. Вакуумная система должна обеспечивать скорость откачивания воздуха и глубину вакуума, достаточные для изготовления типовых плоских (не гнутых/радиусных) мебельных фасадов и дверных накладок.
4. Система удаления воздуха должна быть нетребовательна к регулярности технического обслуживания, параметрам окружающей среды и качеству электропитания.
5. Органы контроля и управления вакуумной системы должны быть максимально простыми, должны информировать оператора о текущем давлении по плёнкой и давать возможность плавно регулировать скорость набора вакуума (выкачивания воздуха).

Составные части вакуумной системы:

1. Вакуумный водокольцевой насос типа ВВН с баком для воды.
2. Вакуумный трубопровод, посредством которого происходит доставка воздуха из стола к насосу, и в который вмонтированы запорно-регулировочная арматура (кран) и прибор контроля давления (вакуумметр).
3. Вакуумная (воздухопроницаемая) столешница из МДФ, позволяющая откачать воздух из каждой точки стола при любом положении заготовок и облицовочной плёнки.

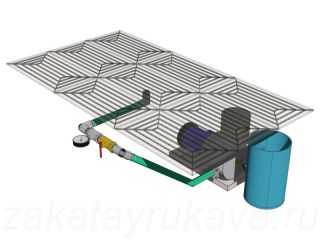

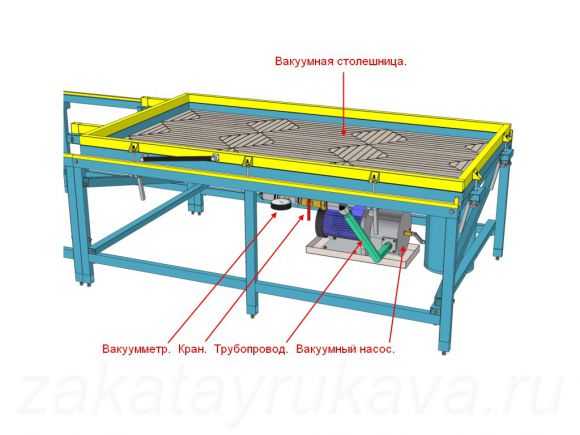

Составные части вакуумной системы пресса.

Устройство вакуумного водокольцевого насоса типа ВВН. Монтаж насоса, подключение накопительной ёмкости для воды.

Сердцем вакуумной системы по праву является вакуумный насос. Будем строить пресс на основе водокольцевого насоса ВВН1-1,5-5,5, обладающий достаточно высокими характеристиками для нашего применения. Основные технико-технические характеристики насоса ВВН1-1,5-5,5:

• Номинальная производительность – 1,57 м3/мин.
• Остаточное давление – 0,45 мм.рт.ст.
• Частота вращения – 1500 об/мин.
• Мощность электродвигателя – 5,5 кВт.
• Напряжение электродвигателя – трехфазное, 380 В.

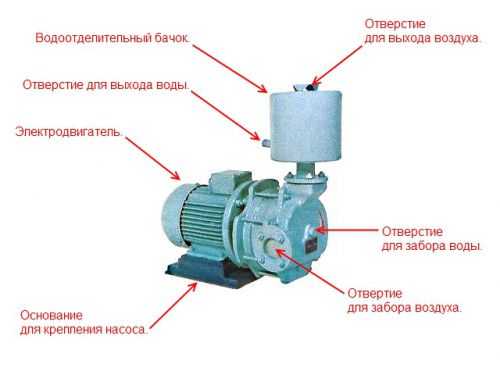

Устройство вакуумного насоса ВВН1-1,5.

Согласно инструкции по эксплуатации, принцип действия насоса следующий:

В цилиндре, в направлении указанном стрелкой, вращается эксцентрично установленное рабочее колесо 3. Рабочая полость, образующаяся между втулкой рабочего колеса, корпусом и водяным кольцом, делится на отдельные ячейки лопатками рабочего колеса.
При работе насоса вода, под действием центробежной силы, отбрасывается от втулки колеса к корпусу. При этом объем ячеек на стороне всасывающего окна 1 увеличивается и происходит всасывание газа (воздуха). Затем объем ячеек уменьшается, происходит сжатие и выталкивание газа через нагнетательное окно 2.
Для поддержания постоянного объема водяного кольца и отвода тепла, выделяемого трущимися деталями и сжимаемым газом, необходимо, чтобы через электронасос непрерывно циркулировала чистая (без механических примесей) вода. Вода подводится к центральному отверстию «В» в корпусе насоса и отводится посредством водоотделителя, который предназначен для отделения воды от газа, так как вместе с газом, выходящим из нагнетательного патрубка насоса, выбрасывается так же и вода (почти в том количестве, которое поступило в насос).
Водоотделитель представляет собой вертикальный цилиндрический бачок. В центр днища бачка вварен отрезок трубы, к нижнему концу которого приварен фланец, служащий для крепления его к фланцу нагнетательного патрубка насоса. К верхнему концу трубы приварены три ребра, к которым приварен т.н. фонарь. В верхней крышке бачка имеется отверстие с рефлектором, через которое воздух выходит в окружающую среду.

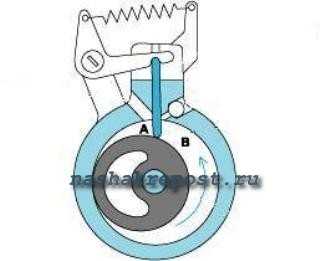

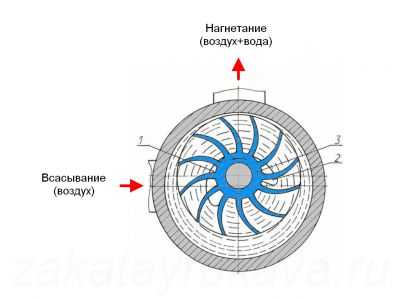

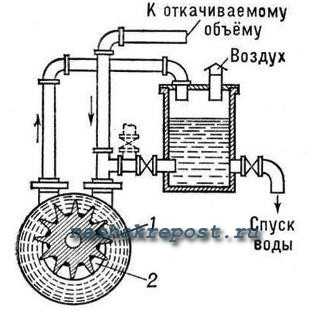

Принцип действия вакуумного насоса ВВН1-1,5. Отверстие для забора воды не обозначено (расположено перпендикулярно рисунку).

Вакуумный насос монтируют на жестком основании (бетонном полу или специальном фундаменте), выставляют по уровню и жестко закрепляют с помощью анкеров через штатные отверстия. Имеет смысл поставить насос в какой-либо поддон, предназначенный для сбора вытекающей из сальника воды. При удовлетворительном состоянии сальника, поддон наполняется водой, примерно, за один рабочий день. Вода из поддона может вычерпываться вручную, механизировано (с помощью какого-либо мини-насоса), либо самотёком отводится в канализацию через стационарно уложенную трубу.

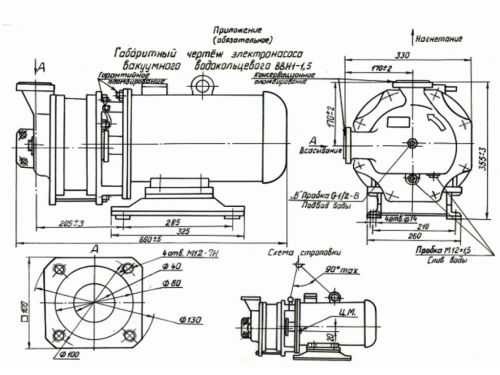

Габаритные чертежи вакуумного насоса ВВН1-1,5-5,5 “Ливгидромаш”.

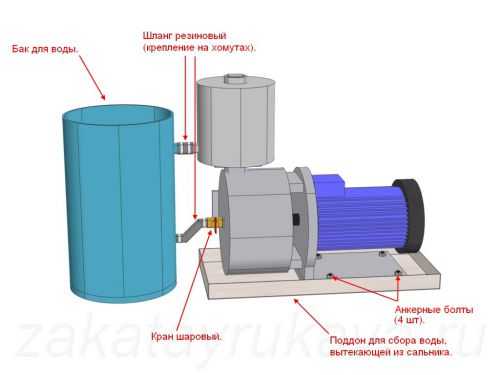

Рядом с насосом устанавливают накопительный бак для воды, объемом не менее 30 л. К баку подсоединяют две трубки на разных высотах: снизу – для забора воды насосом, сверху – для слива отработанной воды обратно в бак. Нижняя трубка должна располагаться на высоте 100-150 мм, из соображений предотвращения попадания в насос осадочного мусора со дна. В процессе циркуляции, вода нагревается, что ухудшает работу насоса. Для наилучшего естественного охлаждения, бак должен быть изготовлен из материала, хорошо проводящего тепло (например, сталь, алюминий). Труба подачи воды в насос должна иметь кран, вкручиваемый в нижнее заборное отверстие насоса, с помощью крана перекрывают подачу воды в моменты простоя. Соединение бака с насосом выполняют с помощью гибких шлангов (выдерживающих температуру до 100°C), крепя их металлическими хомутами.

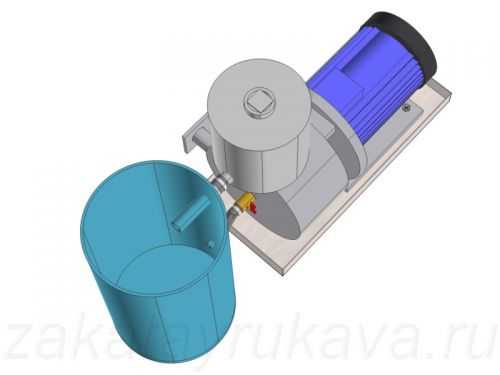

Монтаж вакуумного насоса.
