Как переделать компрессор от холодильника в вакуумный насос

Компрессор от старого холодильника можно переоборудовать под вакуумный насос. Последний, является весьма полезной вещью при выполнении различных работ, к примеру, стабилизации деревянных рукояток инструментов или изготовлении небольшого вакуумного пресса для сборки пленочных мебельных фасадов.

Основные материалы:

• компрессор от холодильника;

• 2 тройника с внутренней резьбой;

• 2 штуцера на шланг;

• бочонок;

• манометр с переходником под диаметр тройников;

• кран;

• фанера;

• шланг;

• фумлента;

• хомуты.

При сборке насоса можно использовать комплектующие под резьбу 1/4 или 3/8 дюйма. Также потребуются несколько обрезков уголка, болты и гайки.

Переоборудование компрессора в вакуумный насос

Обрезаем трубки компрессора, оставив их длиной 3-5 см.

Из фанеры вырезается платформа для расположения компрессора.

Ее можно покрыть лаком для защиты от грязи и влаги.

Для переноски насоса стоит сварить ручку в виде рамки. Ее основание делается из уголков, а стойки и перекладина из любого доступного металлопроката. Уголки просверливаются и прикручиваются к фанере снизу.

Также на основании закрепляется компрессор.

На следующем этапе сборки нужно соединить между собой тройники с помощью бочонка. Перед этим резьбы уплотняются фумлентой. В один из вертикальных выходов тройников закручивается манометр через переходник. На соседний выход устанавливается кран.

Чтобы зафиксировать тройники на фанерном основании, нужно сделать крепление. Для этого из трубы вырезается 2 колечка, к которым привариваются шпильки. В кольцах делается по отверстию для закручивания винтов. В результате получаются зажимы, действующие по принципу струбцины. Они вкручиваются в фанеру, а уже в них закрепляются тройники.

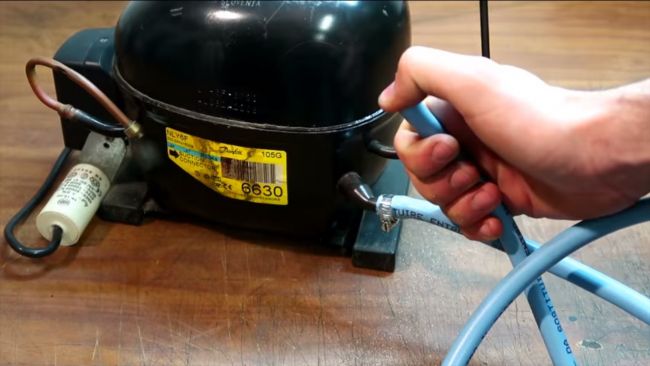

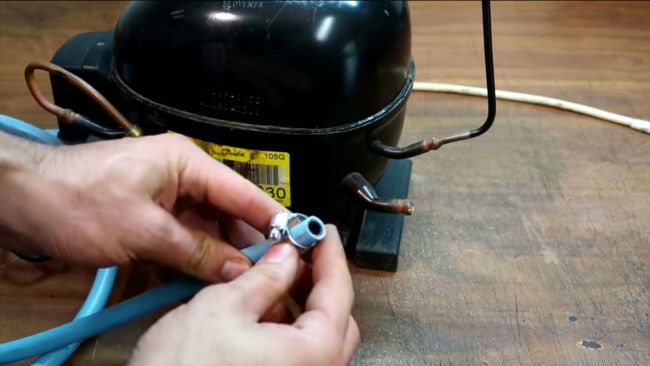

Далее на боковые открытые выходы тройников устанавливаются штуцеры. Один из них соединяется шлангом с забором воздуха компрессора. Соединение уплотняется хомутами.

На второй штуцер устанавливается шланг с подходящим переходником для решения необходимой задачи.

Если, к примеру, требуется сделать стабилизацию древесины полимером, то трубку нужно зафиксировать на металлической крышке банки с вставленным штуцером.

Тогда в банку заливается полимер, укладывается инструмент с деревянной ручкой и она закрывается. После включения насос вытянет воздух с емкости, и состав проникнет в пустые поры дерева. Перед выключением компрессора нужно медленно приоткрывать кран, чтобы сбросить вакуум.

Смотрите видео

Вакуумный насос из компрессора: как сделать своими руками

Вакуумные насосы ныне активно используются в промышленной и бытовой сфере. Их стоимость высока, поэтому далеко не каждый хозяин может себе позволить ценное приобретение. Впрочем, не обязательно покупать заводскую модель, установку можно сделать и своими руками. Собирать с нуля достаточно сложно, гораздо проще будет, если взять за основу какое-нибудь готовое изделие, например, компрессор.

Содержание

• Манипуляции с автомобильным компрессором
• Модификация аквариумного насоса
• Инструменты и материалы
• Описание процесса
• Последующие действия
• Особенности эксплуатации

Манипуляции с автомобильным компрессором

Велосипедный либо автомобильный компрессор отлично подойдёт для создания ручного вакуумного насоса своими руками.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Порядок действий:

1. На гильзе насоса откручивают крышку, а после извлекают шток с манжетой. Если выкрутить винт, – манжета отсоединится. Её нужно будет присоединить обратно другой стороною. По завершению манипуляций шток возвращают на место.
2. К трубке, с помощью которой насос нагнетал воздух, присоединяют обратный клапан. Пластиковое изделие можно найти в магазинах комплектующих для компрессорного и насосного оборудования.

Важно! Клапан следует установить таким образом, чтобы он мог пропустить воздух в вакуумный насос. Проверить направление потока легко, достаточно подуть в клапан.

1. Трубку надевают на свободный конец клапана. Выбирая, следует ориентироваться на прочность материала, изделие должно выдерживать атмосферное давление. После этого вакуумный насос считают полностью готовым.

Модификация аквариумного насоса

Переделать аквариумный компрессор в вакуумный прибор совсем не сложно, достаточно поменять местами клапаны. На компрессоре откручивают крепления при помощи отвёртки. Внутри конструкции разбирают узел, в составе которого находится деталь с клапанами. Её демонтируют и осуществляют перестановку элементов. Для этого нужно отпилить уголок корпуса и собрать узел в обратной последовательности.

Жидкость и накопившийся конденсат смогут удаляться самостоятельно, если проделать отверстие в нижней стенке устройства. Отвод для газов делают при помощи клея и трубочки. Компрессор от холодильника представляет собою практически готовый вакуумный насос. Следующая инструкция подскажет, как сделать полноценную установку своими руками.

Инструменты и материалы

Для создания вакуумного насоса нужны следующие инструменты:

• Плоскогубцы;
• Сварочный аппарат;
• Ножовка для работы с металлом;
• Паяльник.

Необходимые материалы:

• Компрессор от холодильника;
• Латунная фольга;
• Уголок из стали, размером 2,5х2,5 см;
• Трубки стойкие к воздействию масел;
• Кусок линолеума.

Описание процесса

Вакуумный насос делают следующим образом:

1. Для начала спиливают ножовкой верхнюю часть компрессора.
2. Потом из корпуса извлекают подвешенный на пружинах мотор. Инструменты здесь не нужны – он не закреплён.
3. Медные трубки, что находятся в корпусе, соединяют с трубками стойкими к маслу, стыкуя с линиями «+» и «-» на моторе. Лишние элементы срезаются.
4. Вскрытый корпус необходимо снабдить крышкой. Она должна быть немного меньше отпиленного фрагмента, чтобы масло имело возможность стекать внутрь ёмкости (по её краям). Крышку лучше всего сделать из латунной фольги, используя паяльник. Её внутреннюю сторону снабжают рёбрами жёсткости, а внешнюю – оклеивают линолеумом (для шумоизоляции).

Важно! Нередко в крышку монтируют сапун. Это дополнительное средство, защищающее от утечки, в случае, если соединения между трубками были выполнены не слишком тщательно.

Во время работы компрессора непременно теряется некая часть масла, выбрасываемая в нагнетательную линию в качестве масляного тумана. Отслеживать расходы помогает трубчатый уровнемер.

Он должен находиться за прозрачной трубкой, которая соединяется с ёмкостью при помощи шланга. Трубку можно заменить корпусом от шариковой ручки.

Уровнемер прикрывают колпачком для защиты от пыли, оставляя доступ для воздуха. На механизме своими руками проставляют отметины, обозначающие максимальный и минимальный уровень масла. Место стыковки трубки и шланга уплотняют герметиком.

Готовую конструкцию помещают в бокс. Его каркас делают из стального уголка размером 2,5х2,5 см. Любой листовой материал может выступить в качестве обшивки. В боковую стенку следует вмонтировать дверь, чтобы снимать показания с уровнемера, не извлекая вакуумный насос из бокса. Для фиксации будет достаточно самой простой защёлки.

Последующие действия

1. Всасывающий патрубок соединяют с воздухофильтром. К ним, через тройник, подключают манометр. Он будет показывать уровень разрежения.
2. Нагнетательный патрубок соединяют с воздушным фильтром, имеющим функцию улавливания масла.
   Фильтр имеет пробку. Если её выкрутить, можно избавиться от накопившегося масла.
3. Если готовое изделие планируют использовать и как компрессор, без манометра не обойтись. Его устанавливают после маслоуловителя, на линии нагнетания.

Важно! При выборе манометра следует учесть, что уровень давления может достичь 6 атмосфер.

Избыточное давление совершенно не допустимо в момент запуска двигателя. Требование обусловлено спецификой пусковой схемы. Во время запуска ток, который возникает в рабочей обмотке, включает в пусковом реле электромагнит. Он притягивает сердечник с контактами. Контакты замыкаются и подают на пусковую обмотку ток. При нормальном давлении двигатель раскручивается в кратчайшие сроки. В итоге ток в рабочей обмотке падает, электромагнит размыкает пусковую обмотку и отпускает сердечник. При избыточном давлении в линии нагнетания, высокая нагрузка приведёт к быстрому износу пусковой обмотки.

Подобное явления можно предотвратить, если установить на линии нагнетания электропневноклапан, а за ним – обратный клапан. Первый включают в цепь мотора и тогда, он будет открыт, пока установка не функционирует, а во время её включения – закроется.

Подобные предосторожности не имеют смысла, если компрессор будет использоваться для простых целей, к примеру, для продувки. Тем не менее, если планируется подключение какого-нибудь устройства для накопления давления, без электропневноклапана и обратного  клапана не обойтись.

Важно! Когда в пусковом реле отключается электромагнит, сердечник падает, поэтому его установка на боку или в перевёрнутом виде совершенно не допустима.

Вакуумный насос готов, остаётся лишь через предохранитель подключить электричество.

Особенности эксплуатации

Самодельное устройство лучше всего расположить под столом, на столе оставляют только нагнетающую и всасывающую трубку и манометр. Для удобства запуска агрегат снабжают педалью, посредством которой и осуществляется его включение.

Вакуумный насос можно использовать для самых разных целей, в том числе для производства силиконовых резиновых изделий или откачки воздуха из контейнеров для пищи.

Самодельный вакуумный насос и воздушный насос – Новости Матери-Земли

Большинство экономных людей не одобрят покупку продукта, который может использоваться только один или два раза в год. Но когда это же самое орудие можно спасти — почти за без затрат — скорее всего, хмурые взгляды сменятся улыбками, независимо от того, как часто используется устройство!

Так обстоит дело с самодельным вакуумным насосом и воздушным насосом MOTHER EARTH NEWS, который представляет собой не что иное, как слегка модифицированный компрессор холодильника, но все еще способен накачивать шины, наполнять воздушные резервуары, перезаряжать системы охлаждения или откачивать тепловые трубы. всего лишь с небольшой доработкой. Наша исследовательская группа обнаружила несколько лет назад, что многим людям буквально 9 лет.0003 умоляет избавиться от старых холодильников, у большинства из которых были плохие дверные уплотнения или капризные термостаты, но зато хорошие компрессоры , поэтому найти «сырье» для этого проекта не должно быть проблемой, даже если для этого потребуется поездка в твоя местная свалка.

Собери за час

Преобразование охладителя в насос очень просто. Для работы потребуются труборез или ножовка, дрель с набором насадок, паяльник и немного универсального сантехнического припоя 50/50, ручная пила, 9/ 16-дюймовый ключ и пара плоскогубцев. Что касается крепежа, вам понадобятся шесть шурупов № 8 X 1″ с плоской головкой, резьбовой крепеж № 6 X 2″ для дерева, тройник 1/4″, труба 1/4″ на 1/4″. ″ трубное раструбное соединение, труба 1/4″ на штуцер для шланга 1/4″, постоянное раструбное соединение 1/4″ с наружной резьбой 45° (можно приобрести у местного поставщика холодильного и теплоснабжения), 1/4″ X 2″ болт с гайкой и шайбой и 1/4-дюймовый шток 0-100 фунтов на квадратный дюйм манометр. Также потребуется лом 2 X 4 длиной около 32 дюймов и отрезок шланга велосипедного насоса.

Первым делом, конечно же, нужно исследовать один или два холодильника, пока не найдете автономный герметичный компрессор. (Имейте в виду, что не все и нагнетатели давления контейнерного типа одинаковы. Некоторые из них имеют постоянный масляный резервуар, в то время как другие используют циркулирующий хладагент в качестве смазки, и, следовательно, , а не , будут работать бесконечно долго после утилизации. Спросите своего местного механика по холодильной технике. Он или она может сказать вам, какой тип вы выберете.) Снимите механизм, отвинтив его монтажную платформу от рамы холодильника и перерезав линии «подвода» хладагента как можно дальше от привода. (Важно: Всегда надевайте защитные очки и перчатки и работайте в хорошо проветриваемом помещении при сливе хладагента.) канистры) и самую верхнюю трубку с внешним диаметром 3/16″ (которая представляет собой сливной шланг ) на корпусе. Обрежьте впускную линию примерно до 6 дюймов в длину, а выпускную линию до фута или около того… следя за тем, чтобы не сломать ни одну из стенок трубопровода при резке. Сделав это, удалите 8-дюймовую секцию с наружным диаметром 1/4 дюйма. медная трубка с развальцовкой от одной из линий, оставленных в основном корпусе кулера (если вы не можете ее найти, просто разогните на 45° кончик согнутого прямого куска трубки) и отрежьте 2″ заглушку с «воронкообразного» конца.

Теперь наденьте накидную гайку на этот короткий отрезок и, взяв оставшийся 6-дюймовый отрезок 1/4-дюймовой линии, прикрепите маленькую секцию к выпускной трубе насоса, а более длинную часть к ее «вытяжке». шланг. (Эта всасывающая трубка будет «окружать» свою более узкую половинку… а напорная трубка должна вместить в пределах соответствующей половины.) Очистите все соединяемые поверхности стальной ватой и тонкой наждачной бумагой, затем спаяйте соответствующие детали вместе. Когда изделие остынет, закрепите 1/4-дюймовую раструбную муфту на открытом конце вакуумной трубки. (Вы также можете воспользоваться этой возможностью, чтобы заглушить припоем любые дополнительные шланги, идущие от канистры, если они еще не загерметизированы.) тройник – на «руках» напротив друг друга – и манометр к третьему выходу разветвления. (Возможно, вы захотите использовать герметик для резьбы, чтобы предотвратить утечку.) Наконец, припаяйте болт 1/4″ X 2″ к задняя часть тройника (сторона к задней части манометра).

Завершите проект, измерив длину монтажной платформы компрессора и отрезав часть 2 X 4, чтобы она соответствовала этому размеру (оставшийся кусок дерева можно обрезать, чтобы он соответствовал ширине конструкции). Разорвите более длинную доску пополам (с широкой стороны), затем прикрепите пару деревянных полозьев к основанию рамы, а поперечину к ее верхней поверхности, вставив 1-дюймовые шурупы в имеющиеся отверстия в древесину. (В это время вы также можете просверлить отверстие диаметром 1/4 дюйма в поперечной опоре, чтобы удерживать датчик и тройник на месте… но не забудьте затянуть накидную гайку на муфте 9).0003 перед установкой латунных компонентов.) Когда это будет сделано, все, что останется, это прикрепить блок электрического реле двигателя (автоматически активирующийся предохранительный выключатель) к 2 X 4 с помощью 2-дюймового шурупа для дерева и прикрепить воздушный шланг к его колючий сосок с зажимом.

Инструмент двойного назначения

Как и мы, вы обнаружите, что самодельный компрессор/вакуумный насос — это надежный и универсальный инструмент. Несмотря на то, что он не обладает мощностью некоторых более крупных моделей, купленных в магазине (недостаток, из-за которого ему просто требуется больше времени для выполнения самых больших работ), он способен создавать более 100 фунтов давления воздуха… намного больше, чем вам когда-нибудь понадобится накачать шину, заправить резервуар для колодца или даже распылить краску (что, конечно, потребует добавления резервуара для хранения давления к насосу). И — если вы хотите перезарядить автоматические системы кондиционирования воздуха или холодильники — впускной патрубок совместим со стандартными вакуумметрами… и компрессор без особых проблем может потреблять около 24 дюймов ртутного столба.

Принимая во внимание тот факт, что коммерческое оборудование , необходимое для выполнения задач, с которыми может справиться наш насос, может стоить 400 долларов и более, мы готовы поспорить, что бережливые мастера сочтут это устройство вполне достойным часа работы и нескольких долларов. провел в хозяйственном магазине!
